Pitkäulotteinen 340F

Transkriptio

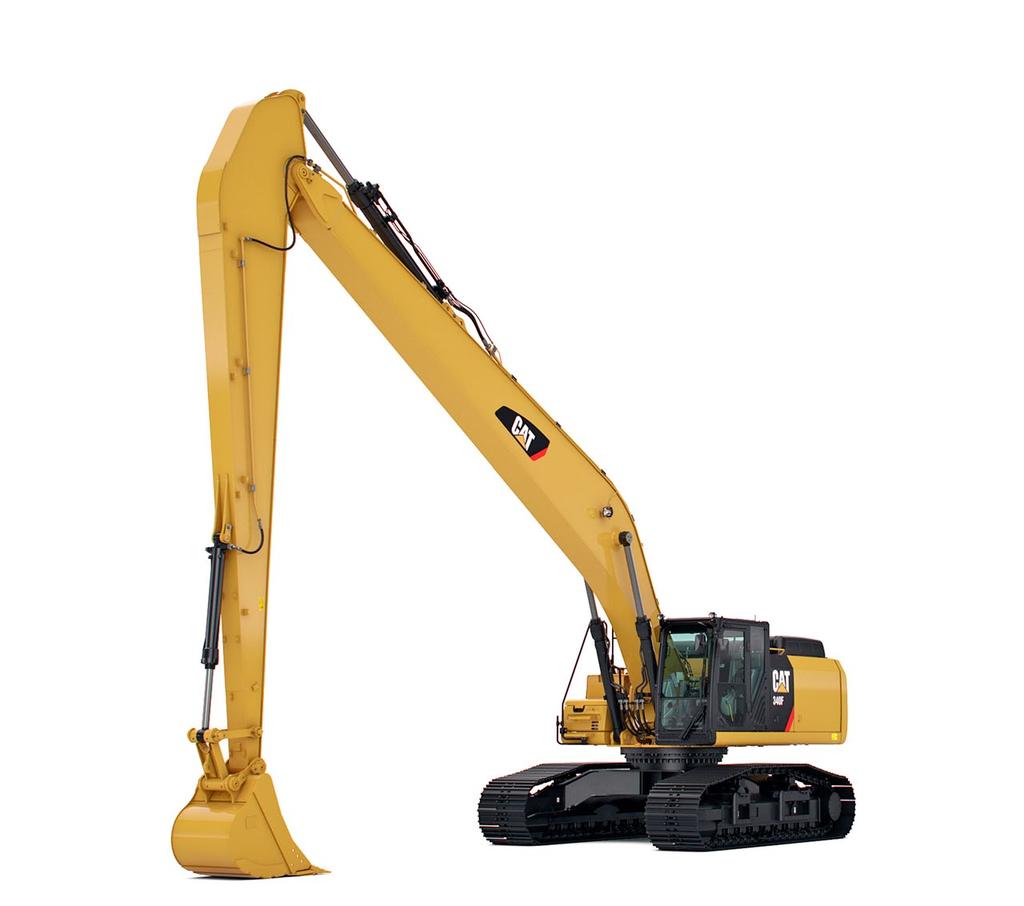

1 Pitkäulotteinen 340F Hydraulinen kaivukone Moottori Moottorimalli Cat C9.3 ACERT Ajo Enimmäisajonopeus 4,8 km/h Teho ISO 9249 (metrijärjestelmä) Teho ISO (metrijärjestelmä) 228 kw (310 hv) 234 kw (318 hv) Enimmäisvetokyky Painot Enimmäispaino 291 kn kg

2 Pitkäulotteinen Cat 340F -kaivukone on suunniteltu pitämään tuotantomäärä huipussa ja käyttökustannukset kurissa. Koneen C9.3 ACERT -moottori täyttää Euroopan unionin vaiheen IV päästöstandardit ja antaa silti käyttöösi kaiken tehon, taloudellisuuden ja luotettavuuden, mitä tarvitset menestymiseen. Todellinen voima on hydrauliikkajärjestelmässä. Voit kirjaimellisesti siirtää tonnien kuormia aamusta iltaan nopeasti ja tarkasti. Kun kokonaisuuteen lisätään mukavuutta ja tuottavuutta parantavat hiljaiset työtilat, mahdollisuus tehdä säännölliset huoltotyöt maanpinnan tasolta sekä erilaisten työtehtävien suorittamista helpottavat Cattyölaitteet, tätä parempaa 40 tonnin työkonetta ei yksinkertaisesti ole saatavilla. Moottori C9.3 ACERT -moottori täyttää Euroopan unionin vaiheen IV päästöstandardit. Päästöpaketti toimii kaiken taustalla työtä keskeyttämättä. Moottorin käyntinopeuden hallintajärjestelmä laskee moottorin käyntinopeutta, kun työskentelyolosuhteet sen sallivat. Näin säästetään polttoainetta. Kaksi tehotilaa vakioteho ja säästöteho ja moottorin joutokäynnin sammutusautomatiikka auttavat hallitsemaan polttoaineenkulutusta. Sisältö Tärkeimmät ominaisuudet...2 Tekniset tiedot...4 Vakiovarusteet...21 Lisävarusteet...22 Muistiinpanoja Hydrauliikka SmartBoom -tekniikka vähentää koneeseen kohdistuvaa kuormitusta ja tärinää kiven käsittelyssä, vasaroinnissa ja kuorma-autojen lastaamisessa tuloksena entistä parempi tuottavuus ja polttoainetehokkuus. Tärkeimmät hydrauliikkajärjestelmän osat sijaitsevat lähekkäin, minkä ansiosta voidaan käyttää tavallista lyhyempiä putkia ja linjoja. Tämä rakenne vähentää kitkahäviötä ja paineenalenemaa, ja voimaa siirtyy tavanomaista enemmän maahan. Pääohjausventtiili aukeaa hitaasti, kun ohjaussauvaa liikutetaan vain vähän, ja nopeasti, kun sauvaa liikutetaan enemmän. Näin venttiili ohjaa virtauksen täsmällisesti halutulla hetkellä haluttuun paikkaan, jolloin käyttö on sujuvaa ja tehokasta. Puomin ja kaivuvarren sähköinen regenerointitoiminto pitää öljyn virtauksen sylinterien kärjessä ja etupäädyssä sen sijaan, että öljy palautuisi säiliöön. Tuloksena painehävikki pienenee, koneen ohjattavuus ja tuottavuus paranevat ja käyttökustannukset laskevat. Nostotöitä voi helpottaa käyttämällä raskaan noston tilaa, joka lisää järjestelmän painetta silloin kun sitä tarvitaan. Raskaan noston tila myös pienentää käyntinopeutta ja pumpun virtausta, mikä puolestaan parantaa ohjattavuutta.

3 Tärkeimmät ominaisuudet Kätevät ominaisuudet tehostavat työskentelyä Ohjaamo Täysikokoinen ROPS-turvaohjaamo (Roll-Over Protective Structure) on hiljainen ja mukava. Automaattinen ilmastointijärjestelmä pitää ohjaamon lämpötilan tasaisena. Ohjaussauvat, käsinojat ja istuimet voi säätää kuljettajalle sopiviksi. Istuimissa on lämmitys- ja jäähdytysvaihtoehdot. Uudessa LED-monitorissa on 42 kielivaihtoehtoa. Juomatelineelle, säilytystiloihin ja lisäpistorasioille yltää helposti. Rakenteet Pitkä vakiopääpuomi ja kaivuvarsi lisäävät ulottumaa, mistä on hyötyä etenkin kuormaautojen lastaamisessa, syvissä kaivutöissä ja ojankaivussa. Ylärungossa on erityiset kannattimet ROPSohjaamoa varten. Vahvistettu alarunko parantaa osien kestävyyttä. Telakengät, nivelet, telat, johtopyörät ja päätepyörästöt on kaikki valmistettu vetolujuudeltaan kestävästä teräksestä. Voideltu telaketjun nivel pitää lian ja roskat ulkopuolella. Vastapaino on kiinnitetty tukevasti suoraan päärunkoon. Työlaitteet Erityisesti Cat-koneille suunniteltuja Cat Work Tools -työlaitteita on saatavana moniin käyttötarkoituksiin. Cat-pikakiinnikkeet mahdollistavat työlaitteen vaihtamisen muutamassa minuutissa mukavasti ohjaamosta käsin. Catin työlaitteiden hallintajärjestelmä muistaa jopa 10 työlaitteen käyttämän paineen ja virtauksen, joten työlaitteesta toiseen vaihto käy nopeasti. Huollettavuus Säännöllisiin huoltokohteisiin, kuten voitelupisteisiin, nesteliittimiin, suodattimiin ja tyhjennysputkiin yltää helposti maanpinnan tasolta. Huoltoluukut on suunniteltu niin, että ne estävät likaa ja roskia pääsemästä koneeseen. Luukut lukittuvat jämäkästi paikoilleen ja helpottavat huoltoa entisestään. Rinnakkainen jäähdytysjärjestelmä on tehokas, ja sen puhdistaminen on helppoa. Järjestelmän voi tarvittaessa päivittää korkeisiin lämpötiloihin sopivaksi. Lisätekniikkaa Product Link / VisionLink -järjestelmällä voi valvoa koneen sijaintia, käyttötunteja, polttoaineen kulutusta, joutokäyntiaikaa, tapahtumia ja diagnostiikkakoodeja. 3

4 Moottori Moottorimalli Bruttoteho SAE J1995 Teho ISO 9249 (metrijärjestelmä) Teho ISO (metrijärjestelmä) Sisähalkaisija Isku Iskutilavuus Hydrauliikkajärjestelmä Suurin virtaus Pääjärjestelmä Kääntöjärjestelmä Esiohjausjärjestelmä Lisälaitepiiri korkea paine Lisälaitepiiri keskipaine Suurin paine Lisävarusteet Lisävarusteet (raskas nosto) Ajo Kääntö Esiohjausjärjestelmä Nostosylinteri Sisähalkaisija Isku Kaivusylinteri Sisähalkaisija Isku B1-kauhan sylinteri Sisähalkaisija Isku Ajo Enimmäisajonopeus Enimmäisvetokyky Telaketjut Telaketjuvaihtoehdot Telakenkien lukumäärä (kullakin puolella) Telarullien lukumäärä (kullakin puolella) Kannatinrullien lukumäärä (kullakin puolella) Cat C9.3 ACERT 238 kw (324 hv) 228 kw (310 hv) 234 kw (318 hv) 115 mm 149 mm 9,3 l 570 l/min 279 l/min 150 l/min 29 l/min l/min kpa kpa kpa kpa kpa 150 mm mm 170 mm mm 160 mm mm 4,8 km/h 291 kn 850 mm 700 mm 600 mm 49 kappaletta 9 kappaletta 2 kappaletta Kääntömekanismi Kääntönopeus Käännön vääntöteho Täyttötilavuudet Polttoainesäiliön tilavuus Jäähdytysjärjestelmä Moottoriöljy (suodatin) Kääntöpyörästö (yksittäinen) Päätepyörästö (yksittäinen) Hydrauliikkajärjestelmä (säiliö mukaan luettuna) Hydrauliikkaöljysäiliö AdBlue-säiliö Melutaso 8,8 r/min 109 knm 620 l 43 l 32 l 19 l 8 l 380 l 175 l 41 l Ulkopuolinen äänentehotaso ISO 6395:2008* 106 db(a) Kuljettajaan kohdistuva äänenpainetaso 73 db(a) ISO 6396:2008 Kuulonsuojaimet voivat olla tarpeen, jos konetta käytetään ohjaamon ollessa avoin (kun sitä ei ole huollettu oikein tai ovet tai ikkunat ovat auki) pitkiä yhtäjaksoisia aikoja tai meluisassa ympäristössä. Caterpillarin ohjaamossa kuljettajaan kohdistuva melutaso on mitattu standardin ANSI/SAE J1166 OCT98 mukaisesti, kun ohjaamo on oikein asennettu ja huollettu ja mittaus tehdään ovet ja ikkunat suljettuina. Kuljettajaan kohdistuva melutaso on koneen valmistushetkellä voimassa olevien työturvallisuus- ja työterveyshallinnon (OSHA) sekä kaivosalan turvallisuus- ja terveysviraston (MSHA) määräysten mukainen. * Euroopan unionin direktiivin 2000/14/EY ja sen lisäyksen 2005/88/EY vaatimuksien mukaan. Standardit Jarrut ISO 10265:2008 Ohjaamo/FOGS ISO 10262:1998 Ohjaamo/ROPS ISO :2008 DEF ISO :2006 4

5 Mitat Kaikki mitat ovat likimääräisiä arvoja Puomivaihtoehdot Kaivuvarsivaihtoehdot LRE-puomi LRE-kaivuvarsi 7,1 m; B1 1 Kuljetuskorkeus* mm 2 Kuljetuspituus mm 3 Perän kääntösäde mm 4 Pituus telarullien keskikohtaan mm 5 Telaston pituus mm 6 Maavara* 720 mm Maavara** 690 mm 7 Telaston raideväli mm 8 Kuljetus 600 mm:n telakengät mm 700 mm:n telakengät mm 850 mm:n telakengät mm 9 Ohjaamon korkeus mm Ohjaamon korkeus yläsuojuksen kanssa mm 10 Vastapainon maavara** mm Kauhatyyppi Kauhan tilavuus 0,93 m 3 Kauhan kärjen säde Mitat voivat vaihdella käytettävän kauhan mukaan. *** Sisältää telakengän korvakkeen korkeuden *** Ilman telakengän korvakkeen korkeutta GD mm 5

6 Työskentelyulottuvuudet Kaikki mitat ovat likimääräisiä arvoja. Metriä ,1 m B Metriä Puomivaihtoehdot Kaivuvarsivaihtoehdot LRE-puomi LRE-kaivuvarsi 7,1 m; B1 1 Suurin kaivusyvyys mm 2 Suurin ulottuma maanpinnan tasossa mm 3 Suurin leikkauskorkeus mm 4 Suurin kuormauskorkeus mm 5 Pienin kuormauskorkeus mm 6 Suurin leikkaussyvyys, mm pohjan tasolla mm 7 Suurin pystysuoran seinämän kaivusyvyys mm Kauhan murtovoima (ISO) Kaivuvarren kaivuvoima (ISO) Kauhatyyppi 140,5 kn 92,3 kn Kauhan tilavuus 0,93 m 3 Kauhan kärjen säde Mitat voivat vaihdella käytettävän kauhan mukaan. GD mm 6

7 Työpainot ja pintapaineet Puomi LRE-puomi Kaivuvarsi 850 mm:n telakengät (kolmiharjaiset) 700 mm:n telakengät (kolmiharjaiset) 600 mm:n telakengät (kolmiharjaiset) Paino Pintapaine Paino Pintapaine Paino Pintapaine kg kpa kg kpa kg kpa LRE 7.1B , , ,1 Tärkeimpien osien painot* kg Peruskone (nostosylinteri, ilman vastapainoa, puomiyhdistelmää ja telaa) Vastapaino 8,45 t Puomi (sisältää linjat, tapit ja kaivusylinterin) LRE-puomi Kaivuvarsi (sisältää linjat, tapit ja kauhan sylinterin) LRE 7.1B Telakengät (kahta telaa kohti) 850 mm:n kolmiharjaiset mm:n kolmiharjaiset mm:n kolmiharjaiset Kauha 0,93 m Kaikki painot pyöristetään ylöspäin lähimpään 10 kilogrammaan kauhoja lukuun ottamatta. Peruskoneen kohdalla on huomioitu 75 kilogramman painoinen kuljettaja, 90 % polttoaineen painosta ja alavaunu keskitelaohjaimineen. 7

8 Vakiopääpuomin nostokyky vastapaino: 8,5 t ei kauhaa raskas nosto käytössä 7,1 m 850 mm:n kolmiharjaiset telakengät mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 850 * mm kg *2 750 * mm kg *2 700 * mm kg *2 700 * mm kg *2 700 * mm kg * mm kg * * *8 800 *8 800 *7 050 *7 050 * mm kg *7 800 *7 800 * * *7 800 *7 800 * mm kg *5 300 *5 300 * * * mm kg *5 500 *5 500 * * * mm kg *4 450 *4 450 *6 500 *6 500 * * mm kg *5 950 *5 950 *7 800 *7 800 * * mm kg *6 650 *6 650 *7 450 *7 450 *9 300 *9 300 * * mm kg *9 050 *9 050 * * * * * mm kg * * * * *9 150 *9 150 * * mm kg *9 450 *9 450 *7 850 *7 850 *6 650 *6 650 * mm kg *6 150 *6 150 *5 250 *5 250 *3 500 * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. (jatkuu seuraavalla sivulla) 8

9 Vakiopääpuomin nostokyky vastapaino: 8,5 t ei kauhaa raskas nosto käytössä 7,1 m 850 mm:n kolmiharjaiset telakengät mm 7.1M mm mm mm mm mm mm mm mm mm mm kg *3 200 *3 200 *2 850 * mm kg *3 900 *3 900 *2 750 * mm kg *3 950 *3 950 *3 750 *3 750 *2 700 * mm kg *4 050 *4 050 *3 800 *3 800 *3 050 *3 050 *2 700 * mm kg *4 550 *4 550 *4 200 *4 200 *3 900 *3 900 * *2 700 * mm kg *5 400 *5 400 *4 800 *4 800 *4 400 *4 400 * * * mm kg *5 900 *5 900 *5 150 *5 150 *4 600 *4 600 * * * mm kg *6 400 *6 400 * * * * * * mm kg * * * * * * * mm kg * * * * * mm kg * * * mm kg * * mm kg * * mm kg * * * * mm kg * * * * mm kg * * * * mm kg * * *3 500 * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 9

10 Vakiopääpuomin nostokyky vastapaino: 8,5 t ei kauhaa raskas nosto käytössä 7,1 m 700 mm:n kolmiharjaiset telakengät mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 850 * mm kg *2 750 * mm kg *2 700 * mm kg *2 700 * mm kg *2 700 * mm kg * mm kg * * *8 800 *8 800 *7 050 *7 050 * mm kg *7 800 *7 800 * * *7 800 *7 800 * mm kg *5 300 *5 300 * * * mm kg *5 500 *5 500 * * * mm kg *4 450 *4 450 *6 500 *6 500 * * mm kg *5 950 *5 950 *7 800 *7 800 * * mm kg *6 650 *6 650 *7 450 *7 450 *9 300 *9 300 * * mm kg *9 050 *9 050 * * * * * mm kg * * * * *9 150 *9 150 * * mm kg *9 450 *9 450 *7 850 *7 850 *6 650 *6 650 * mm kg *6 150 *6 150 *5 250 *5 250 *3 500 * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. (jatkuu seuraavalla sivulla) 10

11 Vakiopääpuomin nostokyky vastapaino: 8,5 t ei kauhaa raskas nosto käytössä 7,1 m 700 mm:n kolmiharjaiset telakengät mm 7.1M mm mm mm mm mm mm mm mm mm mm kg *3 200 *3 200 *2 850 * mm kg *3 900 *3 900 *2 750 * mm kg *3 950 *3 950 *3 750 *3 750 *2 700 * mm kg *4 050 *4 050 *3 800 *3 800 *3 050 *3 050 *2 700 * mm kg *4 550 *4 550 *4 200 *4 200 *3 900 *3 900 * *2 700 * mm kg *5 400 *5 400 *4 800 *4 800 *4 400 *4 400 * * * mm kg *5 900 *5 900 *5 150 *5 150 * * * * mm kg *6 400 *6 400 * * * * * * mm kg * * * * * mm kg * * * * mm kg * * mm kg * mm kg * mm kg * * * * * mm kg * * * * mm kg * * * * mm kg *4 400 *4 400 *3 550 *3 550 *3 500 * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 11

12 Vakiopääpuomin nostokyky vastapaino: 8,5 t ei kauhaa raskas nosto käytössä 7,1 m 600 mm:n kolmiharjaiset telakengät mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 850 * mm kg *2 750 * mm kg *2 700 * mm kg *2 700 * mm kg *2 700 * mm kg * mm kg * * *8 800 *8 800 *7 050 *7 050 * mm kg *7 800 *7 800 * * *7 800 *7 800 * mm kg *5 300 *5 300 * * * mm kg *5 500 *5 500 * * mm kg *4 450 *4 450 *6 500 *6 500 * * mm kg *5 950 *5 950 *7 800 *7 800 * * mm kg *6 650 *6 650 *7 450 *7 450 *9 300 *9 300 * * mm kg *9 050 *9 050 * * * * * mm kg * * * * * * * mm kg *9 450 *9 450 *7 850 *7 850 *6 650 *6 650 * mm kg *6 150 *6 150 *5 250 *5 250 *3 500 * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. (jatkuu seuraavalla sivulla) 12

13 Vakiopääpuomin nostokyky vastapaino: 8,5 t ei kauhaa raskas nosto käytössä 7,1 m 600 mm:n kolmiharjaiset telakengät mm 7.1M mm mm mm mm mm mm mm mm mm mm kg *3 200 *3 200 *2 850 * mm kg *3 900 *3 900 *2 750 * mm kg *3 950 *3 950 *3 750 *3 750 *2 700 * mm kg *4 050 *4 050 *3 800 *3 800 *3 050 *3 050 *2 700 * mm kg *4 550 *4 550 *4 200 *4 200 *3 900 *3 900 * *2 700 * mm kg *5 400 *5 400 *4 800 *4 800 *4 400 *4 400 * * * mm kg *5 900 *5 900 *5 150 *5 150 * * * * mm kg *6 400 *6 400 * * * * * * mm kg * * * * * mm kg * * * mm kg * * mm kg * mm kg * mm kg * * * * * mm kg * * * * mm kg * * * * mm kg *4 400 *4 400 *3 550 *3 550 *3 500 * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 13

14 Vakiopääpuomin nostokyky vastapaino: 8,5 t ei kauhaa raskas nosto ei käytössä 7,1 m 850 mm:n kolmiharjaiset telakengät mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 600 * mm kg *2 500 * mm kg *2 450 * mm kg *2 400 * mm kg *2 450 * mm kg *2 500 * mm kg * * *7 850 *7 850 *6 200 *6 200 * mm kg *7 350 *7 350 *8 900 *8 900 *6 850 *6 850 * mm kg *4 950 *4 950 *9 650 *9 650 *7 400 *7 400 * mm kg *5 150 *5 150 * * * mm kg *4 200 *4 200 *6 100 *6 100 * * * mm kg *5 600 *5 600 *7 350 *7 350 * * * mm kg *6 250 *6 250 *7 000 *7 000 *8 750 *8 750 * * * mm kg *8 500 *8 500 * * *8 800 *8 800 * * mm kg * * *9 700 *9 700 *7 900 *7 900 *6 550 *6 550 * mm kg *8 050 *8 050 *6 700 *6 700 *5 650 *5 650 *3 150 * mm kg *5 150 *5 150 *4 400 *4 400 *2 900 * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. (jatkuu seuraavalla sivulla) 14

15 Vakiopääpuomin nostokyky vastapaino: 8,5 t ei kauhaa raskas nosto ei käytössä 7,1 m 850 mm:n kolmiharjaiset telakengät mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 850 *2 850 *2 600 * mm kg *3 450 *3 450 *2 500 * mm kg *3 450 *3 450 *3 300 *3 300 *2 450 * mm kg *3 550 *3 550 *3 350 *3 350 *2 750 *2 750 *2 400 * mm kg *4 000 *4 000 *3 650 *3 650 *3 400 *3 400 *3 200 *3 200 *2 450 * mm kg *4 800 *4 800 *4 250 *4 250 *3 850 *3 850 *3 500 *3 500 * *2 500 * mm kg *5 200 *5 200 *4 500 *4 500 *4 000 *4 000 *3 650 *3 650 * * mm kg *5 600 *5 600 *4 800 *4 800 *4 200 *4 200 * * * mm kg *6 000 *6 000 * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * mm kg * * * * mm kg *4 800 *4 800 *4 000 *4 000 *3 250 *3 250 *3 150 * mm kg *3 700 *3 700 *2 950 *2 950 *2 900 * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 15

16 Vakiopääpuomin nostokyky vastapaino: 8,5 t ei kauhaa raskas nosto ei käytössä 7,1 m 700 mm:n kolmiharjaiset telakengät mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 600 * mm kg *2 500 * mm kg *2 450 * mm kg *2 400 * mm kg *2 450 * mm kg *2 500 * mm kg * * *7 850 *7 850 *6 200 *6 200 * mm kg *7 350 *7 350 *8 900 *8 900 *6 850 *6 850 * mm kg *4 950 *4 950 *9 650 *9 650 *7 400 *7 400 * mm kg *5 150 *5 150 * * * mm kg *4 200 *4 200 *6 100 *6 100 * * * mm kg *5 600 *5 600 *7 350 *7 350 * * * mm kg *6 250 *6 250 *7 000 *7 000 *8 750 *8 750 * * * mm kg *8 500 *8 500 * * *8 800 *8 800 * * mm kg * * *9 700 *9 700 *7 900 *7 900 *6 550 *6 550 * mm kg *8 050 *8 050 *6 700 *6 700 *5 650 *5 650 *3 150 * mm kg *5 150 *5 150 *4 400 *4 400 *2 900 * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. (jatkuu seuraavalla sivulla) 16

17 Vakiopääpuomin nostokyky vastapaino: 8,5 t ei kauhaa raskas nosto ei käytössä 7,1 m 700 mm:n kolmiharjaiset telakengät mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 850 *2 850 *2 600 * mm kg *3 450 *3 450 *2 500 * mm kg *3 450 *3 450 *3 300 *3 300 *2 450 * mm kg *3 550 *3 550 *3 350 *3 350 *2 750 *2 750 *2 400 * mm kg *4 000 *4 000 *3 650 *3 650 *3 400 *3 400 *3 200 *3 200 *2 450 * mm kg *4 800 *4 800 *4 250 *4 250 *3 850 *3 850 *3 500 *3 500 * *2 500 * mm kg *5 200 *5 200 *4 500 *4 500 *4 000 *4 000 *3 650 *3 650 * * mm kg *5 600 *5 600 *4 800 *4 800 *4 200 *4 200 * * * mm kg *6 000 *6 000 * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * mm kg * * * * mm kg *4 800 *4 800 *4 000 *4 000 *3 250 *3 250 *3 150 * mm kg *3 700 *3 700 *2 950 *2 950 *2 900 * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 17

18 Vakiopääpuomin nostokyky vastapaino: 8,5 t ei kauhaa raskas nosto ei käytössä 7,1 m 600 mm:n kolmiharjaiset telakengät mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 600 * mm kg *2 500 * mm kg *2 450 * mm kg *2 400 * mm kg *2 450 * mm kg *2 500 * mm kg * * *7 850 *7 850 *6 200 *6 200 * mm kg *7 350 *7 350 *8 900 *8 900 *6 850 *6 850 * mm kg *4 950 *4 950 *9 650 *9 650 *7 400 *7 400 * mm kg *5 150 *5 150 * * * mm kg *4 200 *4 200 *6 100 *6 100 * * * mm kg *5 600 *5 600 *7 350 *7 350 * * * mm kg *6 250 *6 250 *7 000 *7 000 *8 750 *8 750 * * * mm kg *8 500 *8 500 * * *8 800 *8 800 * * mm kg * * *9 700 *9 700 *7 900 *7 900 * * mm kg *8 050 *8 050 *6 700 *6 700 *5 650 *5 650 *3 150 * mm kg *5 150 *5 150 *4 400 *4 400 *2 900 * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. (jatkuu seuraavalla sivulla) 18

19 Vakiopääpuomin nostokyky vastapaino: 8,5 t ei kauhaa raskas nosto ei käytössä 7,1 m 600 mm:n kolmiharjaiset telakengät mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 850 *2 850 *2 600 * mm kg *3 450 *3 450 *2 500 * mm kg *3 450 *3 450 *3 300 *3 300 *2 450 * mm kg *3 550 *3 550 *3 350 *3 350 *2 750 *2 750 *2 400 * mm kg *4 000 *4 000 *3 650 *3 650 *3 400 *3 400 *3 200 *3 200 *2 450 * mm kg *4 800 *4 800 *4 250 *4 250 *3 850 *3 850 *3 500 *3 500 * *2 500 * mm kg *5 200 *5 200 *4 500 *4 500 *4 000 *4 000 *3 650 *3 650 * * mm kg *5 600 *5 600 *4 800 *4 800 *4 200 *4 200 * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * mm kg * * * * mm kg *4 800 *4 800 *4 000 *4 000 * *3 150 * mm kg *3 700 *3 700 *2 950 *2 950 *2 900 * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 19

20 Kauhan tekniset tiedot ja yhteensopivuus Vastapaino Telat Pitkäulotteinen 340F 8,45 t 850 mm:n kolmiharjaiset Leveys Tilavuus Paino Täyttö LRE-puomi Nivel mm m 3 kg % Ilman pikakiinnikettä Ojanperkaus (DC) B , B , Ojanperkaus, kallistettava (DCT) B , Yleiskäyttö (GD) B , Enimmäiskuorma tappikiinnityksellä (hyötykuorma + kauha) kg Pikakiinnikkeellä (CW40, CW40s) Ojanperkaus (DC) B , Yleiskäyttö (GD) B 900 0, Enimmäiskuorma kiinnikkeen kanssa (hyötykuorma + kauha) kg Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen standardin EN474 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta, kun puomiyhdistelmä on täydessä mitassaan maan suunnassa ja kauha on käännetty sisäänpäin. Materiaalin enimmäistiheys: kg/m kg/m 3 Kapasiteetti perustuu standardiin ISO Kauhan painoon sisältyvät yleiskärjet. Caterpillar suosittelee sopivien työlaitteiden käyttämistä, jotta asiakkaat saavat suurimman mahdollisen hyödyn tuotteistamme. Jos koneessa käytetään työlaitteita (koskee myös kauhoja), jotka eivät ole esimerkiksi painoa, mittoja, virtauksia ja paineita koskevien Caterpillar-suositusten tai -määritysten mukaisia, koneen suorituskyky ja tuotantomäärät sekä koneen vakaus, luotettavuus tai osien kestävyys saattavat heikentyä. Työlaitteen vääränlainen käyttö saattaa aiheuttaa raskaiden kuormien heilahtamista, vääntymistä, kiertymistä tai takertumista, mikä puolestaan lyhentää pääpuomien ja kaivuvarsien käyttöikää. 20

21 Pitkäulotteisen 340F-kaivukoneen vakiovarusteet Vakiovarusteet Vakiovarusteet saattavat vaihdella. Saat lisätietoja Cat-edustajaltasi. MOOTTORI Cat C9.3 ACERT -dieselmoottori Biodieselkelpoinen, enintään B20 Euroopan unionin vaiheen IV päästöpaketti Teho säilyy metrin korkeuteen asti Sähkökäyttöinen polttoaineen esitäyttöpumppu Automaattinen moottorin käyntinopeuden säädin Säästö- ja vakiotehotilat Polttoainelinjan vedenerotin, jossa vesimääräanturi ja ilmaisin Ilmanpuhdistin Säteistiivisteilmansuodatin Rinnakkainen jäähdytysjärjestelmä Ensiösuodatin, jossa on vedenerotin ja vedenerottimen ilmaisinkytkin Käynnistyssarja, kylmä sää, -18 C Polttoaineen paine-eron ilmaisinkytkin polttoainelinjassa Vedenerotin ja veden tason ilmaisin HYDRAULIIKKAJÄRJESTELMÄ Puomin ja kaivuvarren laskeminen SmartBoom-järjestelmällä Käänteinen käännön vaimennusventtiili Automaattinen käännön seisontajarru Tehokas hydraulinen paluusuodatin Puomin ja kaivuvarren regenerointipiiri Lisäpiirien asennusmahdollisuus VASTAPAINO 8,45 t OHJAAMO Rinnakkaispyyhinjärjestelmä ja pesulaite Peilit Paineistettu ohjaamo, jossa positiivisesti varautuva ilmansuodatus Laminoitu ylätuulilasi, muut ikkunat karkaistua lasia Liukuva oven yläikkuna (ohjaamon vasemmanpuoleinen ovi) Avattava kattoikkuna Sisätilat: Turvavasara lasin särkemiseen Vaatekoukku Mukiteline Ohjekirjateline Sisävalaistus AM/FM-radion asennuspaikka (DIN-koko) Kaksi 12 voltin stereokaiutinta Hylly eväitä tai työkalulaatikkoa varten 12 voltin virransyöttö, kaksi pistorasiaa (10 A) Peukalopyöräohjaussauva yhdistelmälisälaitteen ohjaukseen Häikäisysuoja Ilmastointi, lämmitin ja huurteenpoisto sekä ilmastointi Istuin: Turvavyö, leveys 51 mm Säädettävä käsinoja Korkeudeltaan säädettävät ohjaussauvakonsolit Kaikkien hallintalaitteiden vapaa-vipu (lukitus) Ajonhallintapolkimet, joissa irrotettavat käsivivut Kahden lisäpolkimen asennusmahdollisuus Kaksi ajonopeutta Kuminen lattiamatto, pestävä Monitori: Kello Valmius videokuvalle LCD-värinäyttö, jossa näkyvät varoitukset ja tiedot öljyn ja nesteiden vaihdosta ja työtunneista Kielinäyttö (graafinen täysvärinäyttö) Koneen kunnon, vikakoodien ja työlaitteen tila-asetuksen tiedot Moottoriöljyn, moottorin jäähdytysnesteen ja hydrauliikkaöljyn tason tarkistus käynnistettäessä Tiedot varoituksista, suodattimien/nesteiden vaihdosta ja työtunneista Polttoaineenkulutusmittari ALAVAUNU Raskaaseen käyttöön tarkoitettu pitkä, korkea ja leveä alavaunu Voideltu PPR2-tela Raskaaseen käyttöön suunnitellut telarullat ja johtopyörät Hinaussilmukka rungossa Raskaan käytön alasuojukset Raskaan käytön ajomoottorin suojus Järeä pohjapanssari SÄHKÖLAITTEET 80 ampeerin vaihtovirtalaturi Virrankatkaisin Akku, vakio VALOT Ohjaamon ja puomin valojen viivetoiminto Säilytyslaatikkoon integroidut ulkovalot TURVALLISUUS Yhden avaimen Cat-turvajärjestelmä Ovilukot Lukittavat polttoaine- ja hydrauliikkaöljysäiliöiden korkit Lukittava ulkoinen työkalu- ja säilytyslaatikko Merkki- ja varoitusäänitorvi Toissijainen moottorin pysäytyskytkin Peilit Takakamera Mahdollisuus majakan kytkentään FOGS-valmius, pulttikiinnitys Turvavasara ohjaamon lasin särkemiseen INTEGROIDUT TEKNIIKAT Product Link Takakamera 21

22 Pitkäulotteisen 340F-kaivukoneen lisävarusteet Lisävarusteet Lisävarusteet saattavat vaihdella. Saat lisätietoja Cat-edustajaltasi. PUOMIYHDISTELMÄ Kauhan nivel: TB-sarja (nostosilmukan kanssa) TELAKETJUT 850 mm:n kolmiharjaiset 700 mm:n kolmiharjaiset 600 mm:n kolmiharjaiset, HD OHJAAMO Ohjaamon etuosan sadesuoja Istuin: Säädettävä, korkeaselkänojainen, lämmitettävä ja ilmastoitu istuin, jossa ilmajousitus Tuulilasi: Jaettu 70-30, liukuva Yksiosainen, kiinteä SÄHKÖLAITTEET Kylmäkäynnistyspaketti, 240 V, -32 C Sähköinen polttoaineen tankkauspumppu MOOTTORI Moottori- ja hydrauliikkaöljyn pikatyhjennysaukot (QuickEvac ) Polttoaineen pikatäyttöaukko SUOJUKSET FOGS (Falling Object Guard System, putoavilta esineiltä suojaava rakenne), myös katto- ja tuulilasisuojukset Telan ohjaussuojukset: Koko pituus Keskiosa VALOT Ohjaamon työvalot, halogeeni Ohjaamon työvalot, HID Puomin työvalot, halogeeni Puomin työvalot, HID HYDRAULIIKKAJÄRJESTELMÄ Puomin ja kaivuvarren laskeminen SmartBoomjärjestelmällä HP-hydraulilinjat puomille ja kaivuvarrelle MP-hydraulilinjat puomille ja kaivuvarrelle QC-hydraulilinjat puomille ja kaivuvarrelle QC-ohjaus Enintään B20-biohydrauliikkaöljy TURVALLISUUS FOGS, pulttikiinnitteinen 22

23 Muistiinpanoja 23

24 AQHQ7641 ( ) (Käännös: ) Lisätietoja Cat-tuotteista, edustajien palveluista ja alan sovelluksista saat kotisivuiltamme osoitteesta Caterpillar Kaikki oikeudet pidätetään. Materiaalit ja tekniset tiedot saattavat muuttua ilman erillistä ilmoitusta. Kuvissa olevissa koneissa saattaa olla lisävarusteita. Tiedot saatavina olevista varusteista saat omalta Cat-edustajaltasi. CAT, CATERPILLAR, SAFETY.CAT.COM, niiden vastaavat logot, "Caterpillar Yellow" ja "Power Edge" -tuoteasu sekä tässä käytetyt yhtiön ja tuotteiden identiteetit ovat Caterpillarin tavaramerkkejä. Niiden luvaton käyttäminen on kiellettyä. VisionLink on Yhdysvalloissa ja muissa maissa rekisteröity Trimble Navigation Limitedin tuotemerkki.
