M320F. Pyöräalustainen kaivukone Moottori Moottorimalli

Transkriptio

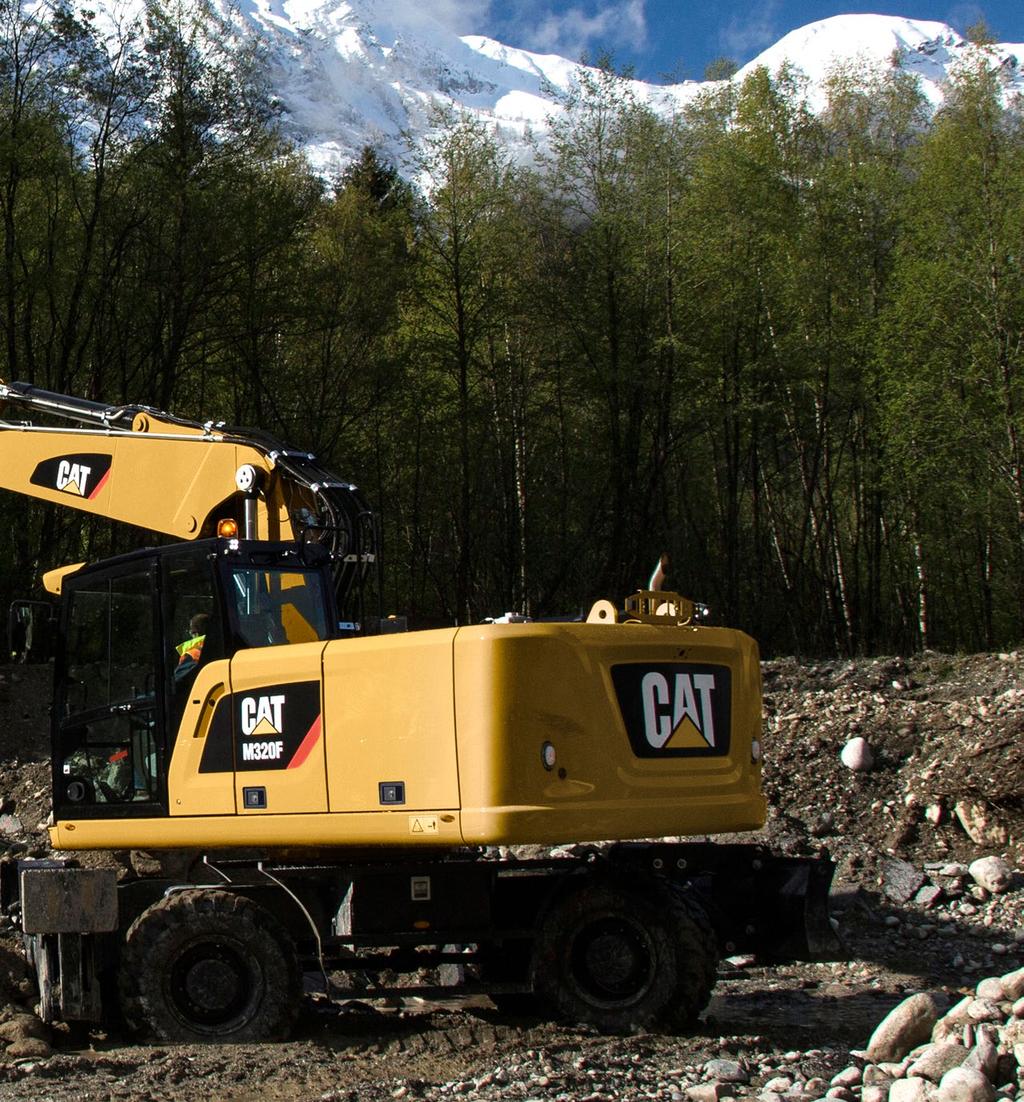

1 M320F Pyöräalustainen kaivukone 2017 Moottori Moottorimalli Päästöt Nettoteho (enintään) ISO 9249 käyntinopeudella r/min ISO 9249, r/min (metrijärjestelmä) ISO 14396, r/min (brutto) ISO 14396, r/min (metrijärjestelmä) Painot Työpaino Cat C7.1 ACERT Euroopan unionin vaihe IV 126 kw (169 hp) 171 hv 129,4 kw (174 hp) 176 hv kg Kauhojen tiedot Kauhojen tilavuudet 0,41-1,18 m 3 Työskentelyulottuvuudet Suurin ulottuma maanpinnan tasossa mm Suurin kaivusyvyys mm Ajo Enimmäisajonopeus 35 km/h

2 M320F-mallin ominaisuudet Tehty pitämään kustannukset alhaisina Kone on monikäyttöinen ja samalla erittäin tarkka ja nopea. Polttoaineenkulutus on kuitenkin erittäin pieni tehokkuuden siitä kärsimättä. Tekee käytöstä helppoa ja miellyttävää Istu alas ja vaikutu ohjaamon hiljaisuudesta ja mukavuudesta. Rentoudu, sillä me varmistamme turvallisuuden. Nauti integroidusta helppokäyttöisestä tekniikasta. Kun kokonaisuuteen lisätään huoltoja helpottavat ja nopeuttavat, maanpinnan tasolle sijoitetut huoltokohteet sekä erilaisten työtehtävien suorittamista helpottavat Cat-työlaitteet, tätä parempaa työkonetta ei yksinkertaisesti ole saatavilla. Sisältö Kestävyys...4 Moottori...5 Hyödyllisiä polttoainetta... säästäviä ominaisuuksia...5 Erinomaista mukavuutta...6 Yksinkertaisuutta ja käytännöllisyyttä...7 Seuraava sukupolvi...8 Nopeudensäätö...8 Älyteknologia...9 Kätevä automaattinen akselilukko...9 Hydrauliikka...10 Alavaunu...11 Puomit ja kaivuvarret...12 SmartBoom...13 Ajonvakaaja...13 Työlaitteet...14 Huollettavuus...16 Integroidut tekniikat...17 Turvallisuus...18 Vertaansa vailla oleva näkyvyys...20 Kattava asiakastuki...20 Tekniset tiedot...21 Vakiovarusteet...32 Lisävarusteet...34 Muistiinpanoja...35

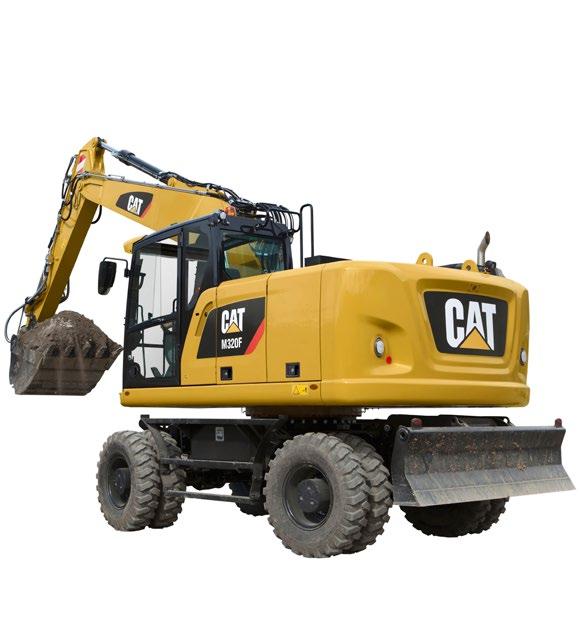

3 F-sarjan uusi sukupolvi on suunniteltu vastaamaan monenlaisiin päivittäisiin haasteisiin helpolla ja miellyttävällä tavalla. F-sarjan pyöräalustaiset kaivukoneet uudenlaista työskentelyn helppoutta.

4 Kestävä kehitys Sukupolvien verran edellä joka suhteessa Polttoainetalous ja pienemmät päästöt Moottori on EU:n vaiheen IV päästöstandardien mukainen ja tehokas. Sen polttoaineenkulutus on optimoitu 10 % edellistä mallia paremmaksi työtehon kärsimättä. Täten raaka-aineita kuluu vähemmän ja CO 2 -päästöt ovat pienemmät. Hiljainen käynti Melutaso on huomattavan alhainen: et edes huomaa koneen käyvän. Helppokäyttöiset teknologiat ja pidemmät huoltovälit Säästötilan, automaattisen käyntinopeuden hallinnan ja moottorin joutokäynnin sammutuksen kaltaiset ominaisuudet auttavat pienentämään polttoaineen kokonaiskulutusta. Product Link tarjoaa mahdollisuuden valvoa konetta etäältä ja auttaa parantamaan yleistä tehokkuutta. Cat-edustaja auttaa sinua pidentämään huoltovälejä, mikä tarkoittaa pidempään riittäviä nesteitä ja pienempiä käyttökustannuksia. Biodiesel ja biohajoava hydrauliikkaöljy M320F toimii sekä erittäin vähärikkisellä dieselpolttoaineella (ULSD), jossa on rikkiä korkeintaan 10 ppm, että biodieselin (enintään B20) ja ULSD:n seoksella. Cat BIO HYDO Advanced HEES vähentää ympäristövaikutuksia. Catin hyväksymät käytetyt laitteet Tämä ohjelma on keskeinen osa Caterpillarin ja Cat-edustajien tarjoamia ratkaisuja, jotka auttavat asiakkaita saavuttamaan kasvua, pienentämään kustannuksia ja vähentämään jätteitä. Käytetyt laitteet luovutetaan tarkastettuina ja valmiina työhön, ja niille on myönnetty Caterpillarin takuu. 4

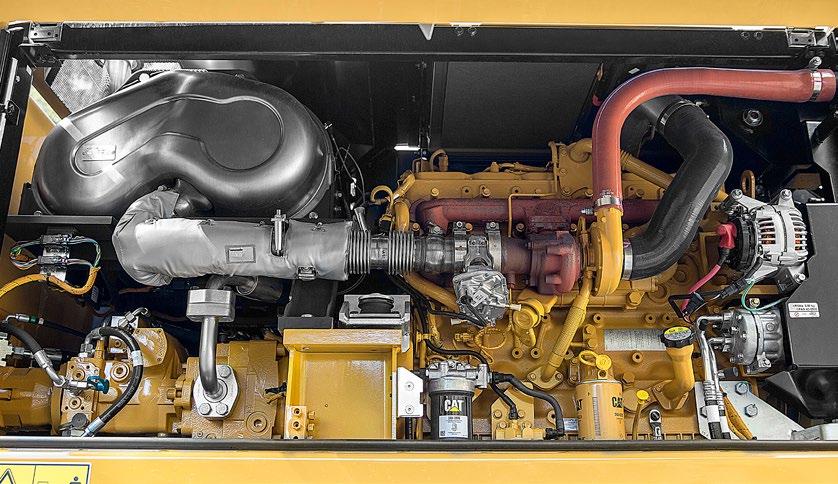

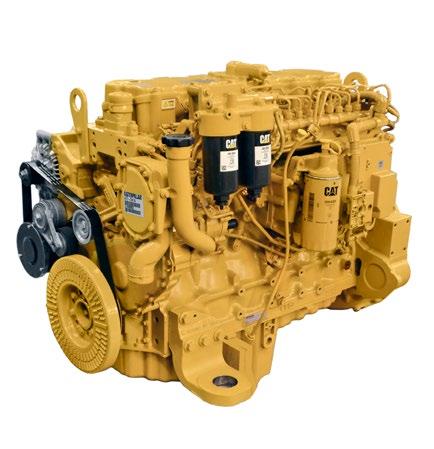

5 Moottori Tehoa, luotettavuutta ja taloudellisuutta Tehoa ja suorituskykyä tarpeisiisi Tasaisen voiman strategia Moottori reagoi nopeasti muuttuviin kuormiin, mutta tarjoaa saman määrän voimaa käyttöolosuhteista riippumatta. Yksinkertainen päästöratkaisu, joka toimii Cat C7.1 ACERT -moottori vastaa uusimpia EU:n vaiheen IV päästöstandardien vaatimuksia ilman, että työhön tulee tarpeettomia taukoja. Se on läpinäkyvä: kuljettajalta ei vaadita toimia kestävä: moottorin elinikäinen dieselhiukkassuodatin tehokas: ei keskeytymistä edes pitkän joutokäynnin aikana yksinkertainen: huoltotarve on vähäinen, ja moottori on asennettu pitkittäin, mikä helpottaa huoltoa. Biodiesel ei ole ongelma Moottori toimii B20-biodieselpolttoaineella, joka täyttää ASTM standardin vaatimukset ja tarjoaa näin entistä enemmän joustavia mahdollisuuksia säästää polttoainekuluissa. Testattua tekniikkaa Jotta pystymme takaamaan, että tekniikkamme luotettavuus on asiakkaidemme odotusten mukainen, moottorit ja tekniikat ovat läpikäyneet useiden käyttötuntien mittaisen testaus- ja arviointiprosessin. Hyödyllisiä polttoainetta säästäviä ominaisuuksia Automaattinen käyntinopeuden hallinta: pienentää moottorin käyntinopeutta, kun suurta nopeutta ei tarvita. Moottorin joutokäynnin sammutus: sammuttaa moottorin, kun moottori on käynyt joutokäynnillä määritettyä pidemmän ajan. Tarpeeseen perustuva jäähdytysjärjestelmä: tarpeen mukaan nopeutta vaihtava tuuletin. Parannettu Eco-tila: pienentää moottorin käyntinopeutta, mutta tuottaa saman tehon. Automaattinen vaihto ajotilaan ajon alkaessa. UUTTA! Optimoitu ajotila: ajotilan käyntinopeustasot määräytyvät automaattisesti tilanteen mukaan, mikä vähentää polttoaineenkulutusta. 5

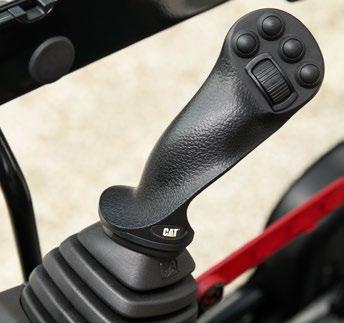

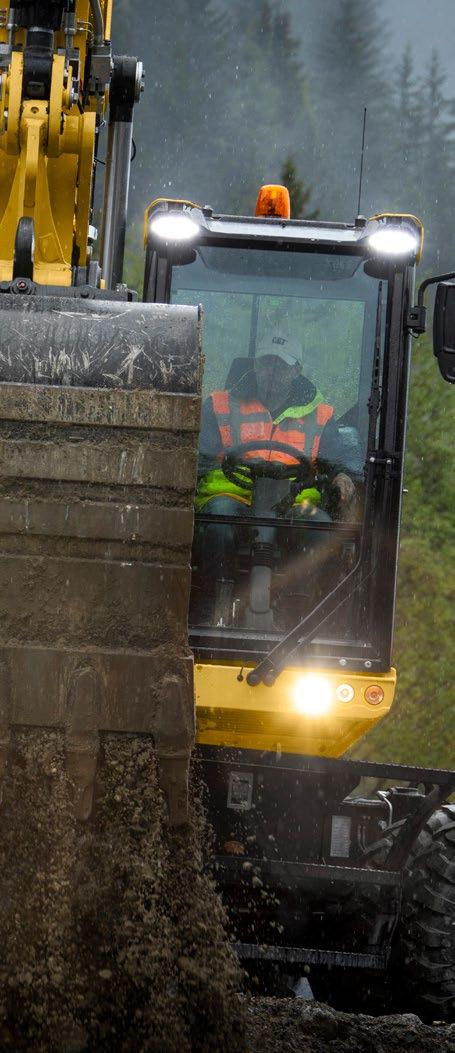

6 Erinomaista mukavuutta Pitää käyttäjät tuotteliaina koko työvuoron ajan Tuttua Catin pyöräalustaisten kaivukoneiden laatua Ohjaamomme ovat ainutlaatuisia, sillä ne on suunniteltu kuljettajille. Ergonominen sijoittelu Usein käytettävät kytkimet on keskitetty, niitä on vain tarpeellinen määrä ja ne on sijoitettu ohjaussauvojen läheisyyteen. Säilytyslokerot ovat käteviä ainakin kun ne on suunniteltu hyvin. Riittävästi säilytystilaa kypärälle, juomalle, puhelimelle ja avaimille. Mukavat istuinvaihtoehdot Istuimemme ovat niin mukavia, että niissä jaksaa istua pitkän työpäivän ja täysin säädettäviä. Kaikissa istuimissa on lämmitin ja ilmajousitus. Saatavana on myös automaattinen painonsäätö ja istuimen tuuletus. Turvallisuus ei ole lisävaruste FOGS-yhteensopiva ROPS-ohjaamo, turvavyöhälytin, turvakaari, sivukamera ja paljon muuta. Yksityiskohdilla on merkitystä Vilkaise ohjaamoon. Huomaat, että kaikki yksityiskohdat on suunniteltu käyttömukavuutta ajatellen. Käytännölliset säätimet vähentävät rasitusta Ajonvakaajan, SmartBoom-puomin ja ohjaussauvajärjestelmän kaltaiset ominaisuudet parantavat tuottavuutta. Uudet, helppokäyttöiset tekniikat pienentävät kuljettajan hallintatoimien määrää. Tällaisia tekniikoita ovat esimerkiksi käännön lukitus, automaattinen ajon lukitus tai automaattinen jarru- ja akselilukko. Liitä, lataa ja käytä laitteitasi Kannettavan tai tablet-tietokoneen lataus onnistuu kätevästi 12 V:n ja 10 A:n virtapistokkeen kautta. Saatavana on myös CD-/MP3-radio, jossa on kaiuttimet ja USB-portti. 6

7 Yksinkertaisuutta ja käytännöllisyyttä Helppoa käyttöä Yksilöllinen ohjaamo täysin mukautettavissa Istuimen käsinojat, korkeuden ja kulman säätö Ohjauspylvään säätö, kallistus eteen ja taakse sekä korkeuden säätö Koneen hydrauliikan herkkyys mukautuu erilaisiin tehtäviin UUTTA! Ohjaussauvan ja vasemman polkimen ohjaustoiminnot voi määrittää laitekohtaisesti halutulla tavalla UUTTA! Lisävarusteohjaussauva sisältää lisätoimintoja (kaksi liukusäädintä, kummassakin viisi painiketta) Automaattinen ilmastointi UUTTA! Lämmitettäviä lisävarustepeilejä voi ohjata nyt sähköisesti ohjaamon sisältä Erittäin matala melutaso pienentää rasitusta Ohjaamon paineistus estää pölyn pääsyn sisään ja ohjaamon muotoilu vähentää melua. Erinomainen näkyvyys: katso ja huomaa ero! Lasipinta-alaa on suurennettu huomattavasti Vakiona LED-työvalot ja halogeeniajovalot Ohjaamon LED-valo Vakiona laajakulmakamerat takana ja sivulla Laajakulmaisten peilien kautta entistä parempi näkyvyys maahan asti Samansuuntaiset jaksottaiset (neljä nopeutta) pyyhkimet ulottuvat pyyhkimään koko tuulilasin UUTTA! Molempien kameroiden LED-valojen ansiosta näet ympärillesi myös pimeässä Suojausta on tehostettu integroimalla takakamera vastapainoon. UUTTA! Kahden kamerakuvan tarkastelu samalla jaetulla näytöllä Kummankin kameran kuva näytetään vierekkäin värilaajakuvamonitorissa, jolloin tilanteesta saa hyvän käsityksen yhdellä vilkaisulla. Suuri värimonitori Kuljettaja saa ajantasaiset ja tärkeät tiedot helppolukuisessa muodossa omalla kielellään tarkasta LCD-näytöstä. Käytetyimpien toimintojen valinta on nopeaa pikavalintapainikkeilla. Työlaitteen valintatoiminnolla voidaan esimäärittää enintään kymmenen hydraulista työlaitetta (mukaan lukien uusi Cat rototilt) ja nopeuttaa näin työlaitteiden vaihtoa. 7

8 Seuraava sukupolvi Helpompaa kuin koskaan Askel kohti uutta sukupolvea Kaikkea on paranneltu. Kokonaisuudesta pienimpiin yksityiskohtiin. Kätevät ominaisuudet sekä uudet, edistyneet ja helppokäyttöiset tekniikat auttavat vähentämään päästöjä. Lisäksi ne parantavat tuotteidemme päivittäisiä käyttökokemuksia. Helpompaa kuin koskaan Pyöräalustaisilla kaivukoneillamme työskentely on vertaansa vailla. F-sarja on suunniteltu vastaamaan monenlaisiin päivittäisiin haasteisiin helpolla ja miellyttävällä tavalla. Nopeudensäätö Keskity tiehen, älä jalkoihisi Nopeudensäätö Poljinta ei tarvitse painaa jatkuvasti. Valitse haluamasi nopeus. Paina monitorissa näkyvää pikavalintapainiketta. Nauti kyydistä! Näin helppoa se on. 8

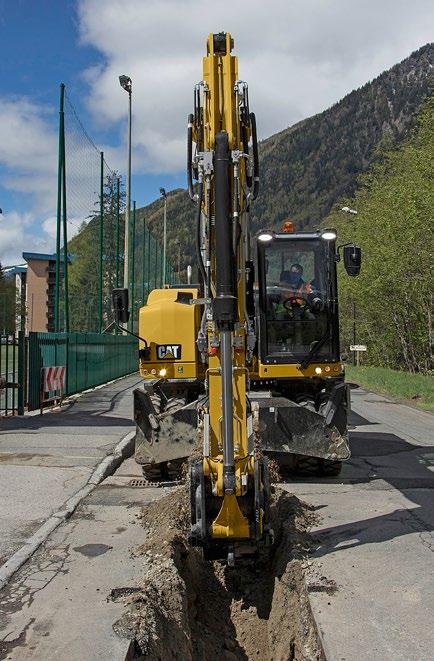

9 Älyteknologia Käännön lukitus ja automaattinen ajon lukitus: käynnistä ja rentoudu Kuljettajan ei tarvitse kumartua kytkemään käännön lukitustappia. Paina painiketta. Kohdista ylärunko alarunkoon. Nauti kyydistä: vihreä merkkivalo vahvistaa, että kääntö ja työlaitteet on lukittu automaattisesti. UUTTA! Käännön lukitus voidaan kytkeä riippumatta työlaitteiden lukoista matalilla nopeuksilla (alle 5 km/h) Näin helppoa se on. Integroitu PIN-koodi sammuta ja rentoudu Varusteita ei tarvitse suojata varkailta erillisellä turvajärjestelmällä. PIN-koodi on integroitu monitoriin (vakiovaruste). Moottorin voi käynnistää, kun oikea koodi on syötetty. Koneen turvajärjestelmä (MSS, lisävaruste) antaa tarvittaessa lisäsuojaa. Näin helppoa se on. Kätevä automaattinen akselilukko Kone hoitaa polkimen painamisen, ja kuljettajalle jää entistä vähemmän hallintatoimia Kone tunnistaa automaattisesti, milloin käyttöjarru ja akseli on lukittava (esimerkiksi kaivun aikana) tai vapautettava (ajo). Näin ollen kuljettajan ei tarvitse jatkuvasti painaa poljinta. Jarru ja akseli vapautuvat automaattisesti, kun ajopoljinta painetaan uudelleen. 9

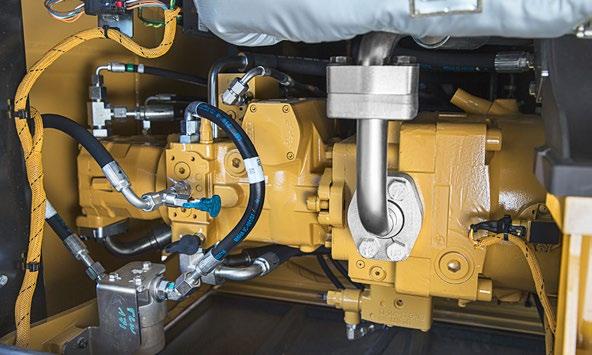

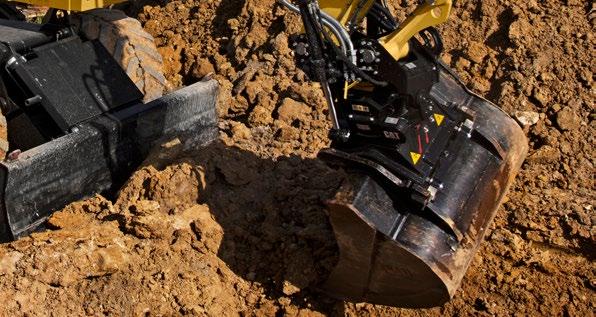

10 Hydrauliikka Nopea, tarkka, joustava Kun materiaalia halutaan siirtää nopeasti, tarvitaan tehokasta hydrauliikkaa sellaista kuin F-sarjassa. Tehokas muotoilu on fiksua ja nopeaa Yksinkertainen rakenne: uuden hydrauliventtiililohkon ja reititysten rakenne on yksinkertainen ja siisti, mikä varmistaa kestävyyden. Älykäs päähydrauliikkajärjestelmä: järjestelmä vähentää moottorin passiivista kuormitusta, mikä puolestaan pienentää polttoaineen kulutusta. Erillinen käännön pumppu: Suljettu hydraulinen piiri on eriytetty pelkkää kääntöä varten. Kahden erillisen pumpun ansiosta kääntöliikkeet ovat nopeita ja sujuvia. Kääntöön käytetään omaa erillistä pumppua, ja toinen pumppu on varattu muille toiminnoille. Hallittavuus huipussaan Sähköinen pumpun ohjauslaite: Cat-kaivukoneiden pääominaisuuksiin kuuluu hyvä hallittavuus. Sähköinen pumpun ohjauslaite (EPC) on yksi ratkaisevista tekijöistä tämän ominaisuuden takana. Se on suunniteltu lyhentämään reaktioaikaa ja lisäämään tarkkuutta. Ohjauslaite ohjaa virtauksen täsmällisesti halutulla hetkellä haluttuun paikkaan, jolloin käyttö on sujuvaa ja tehokasta. Säädettävä hydrauliikan herkkyys: voit säätää koneen hydrauliikan ohjausherkkyyttä kulloiseenkin tehtävään parhaiten sopivaksi. Kaivuvarren regenerointipiiri: parantaa tehokkuutta ja ohjattavuutta ja lisää näin tuottavuutta. Proportionaalinen lisähydrauliikka erinomaista monikäyttöisyyttä Sisältää vakiona keskipaineen, korkeapaineen ja hydraulisen pikakiinnikkeen linjat ja piirit. 10

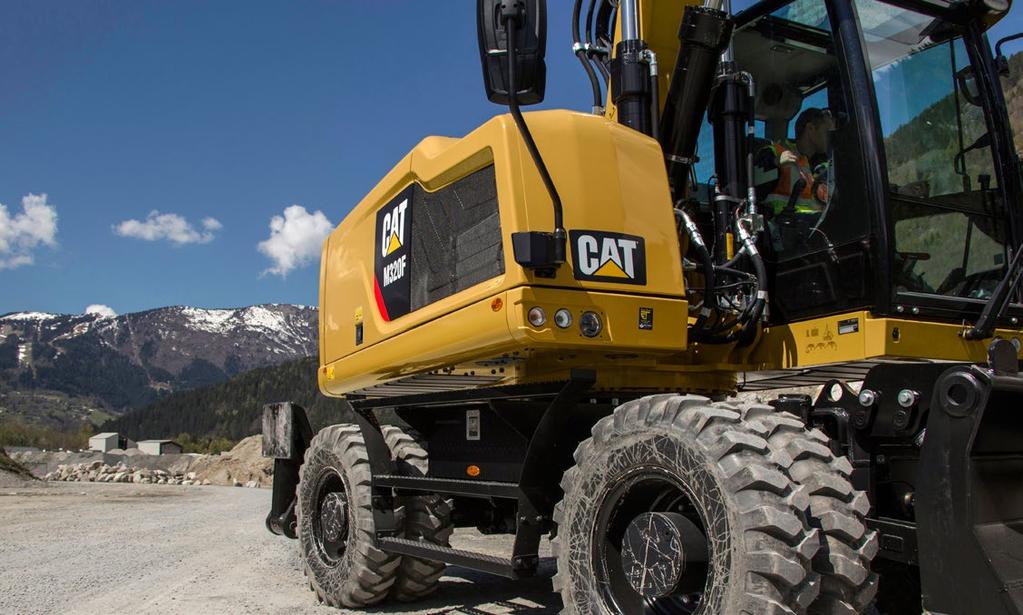

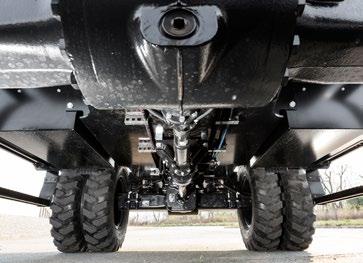

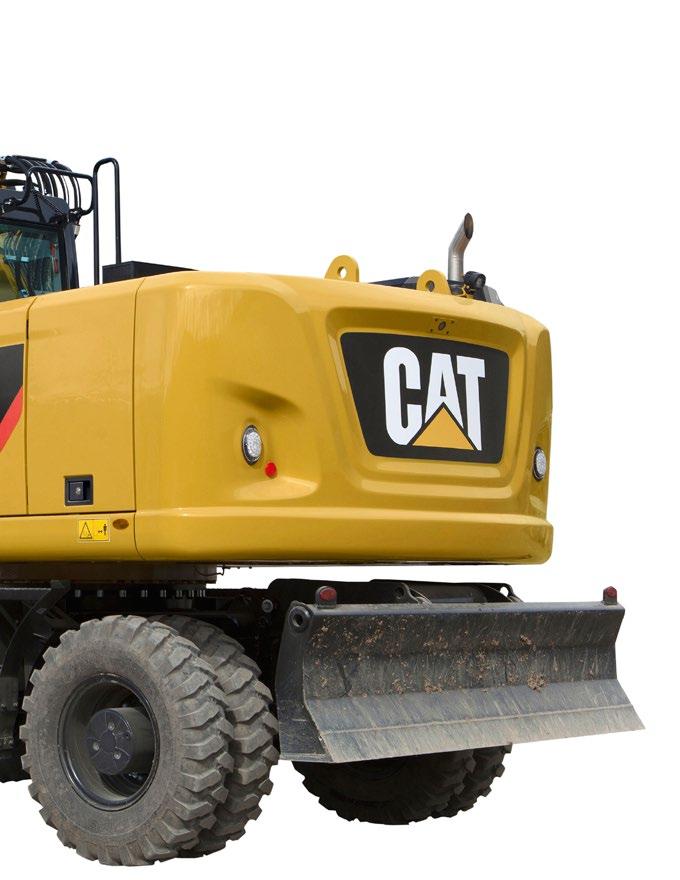

11 Alavaunu Voimaa ja monikäyttöisyyttä 35 km/h:n nopeudella Raskaan käytön akselit Tehokkaat raskaan käytön akselit pidentävät koneen käyttöikää. Vaihteisto on asennettu suoraan taka-akseliin suojan ja optimaalisen maavaran vuoksi. Etuakselin kallistus- ja ohjauskulmat ovat kattavat. Vetoakselin huoltoväli on entistäkin pidempi tuntia. Edistykselliset levyjarrut Vähentävät pyörien varassa työskenneltäessä esiintyvää keinuntaa. Levyjarrujärjestelmä vaikuttaa suoraan napaan eikä vetoakseliin, mikä torjuu planeettavaihteen iskut. Lokasuojat (lisävaruste) Lokasuojat kattavat kaikki renkaat ja suojaavat konetta ja sen ympäristöä ravalta ja irtokiviltä. Ohjaussauvalla ohjaus Voit oikeanpuoleisen ohjaussauvan liukukytkimen ansiosta pitää molemmat kädet ohjaussauvoilla ja samaan aikaan käyttää työlaitteita ja siirtää konetta. Puskulevyn rakenne Optimoitu rakenne lisää tukevuutta ja vakautta sekä helpottaa huoltoa. Samansuuntainen kinematiikka pitää puskulevyn maanpinnan suuntaisena kaikilla levyn korkeuksilla. Profiili saa materiaalin liikkumaan paremmin ja vähentää sen pakkautumista. 11

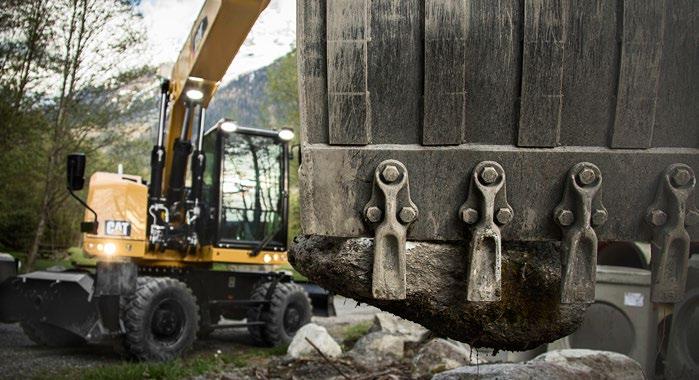

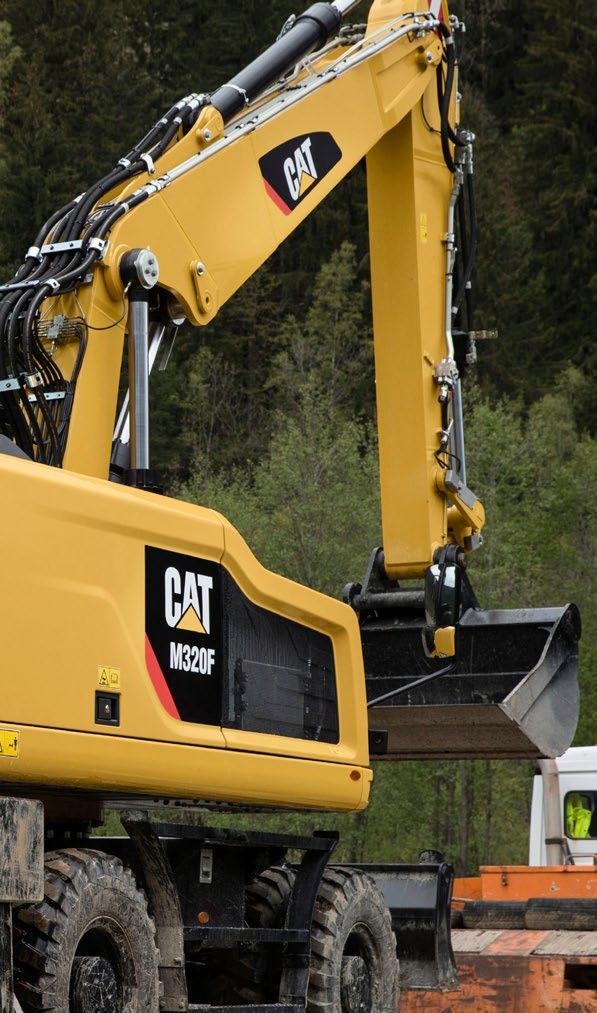

12 Puomit ja kaivuvarret Luotettavaa toimintaa lähellä ja kaukana Vahva suorituskyky Puomien ja kaivuvarsien hitsattu kotelorakenne on kestävä ja pitkäikäinen, ja siinä on paksut, monilevyiset vahvikkeet tukemassa kovalle rasitukselle alttiita kohtia. Joustavuus Puomien ja kaivuvarsien valikoimassa on taatusti jokaiseen tarpeeseen sopiva yhdistelmä. Kaivuvarret Keskipitkällä kaivuvarrella (2 500 mm) saavutetaan paras läpäisykyky ja nostokapasiteetti Pitkällä kaivuvarrella (2 800 mm) yltää syvemmälle ja pidemmälle Teollisuuskaivuvarsi (3 300 mm) on paras valinta kahmarien kanssa käytettäväksi Puomit Taittopuomi parantaa oikean puolen näkyvyyttä ja koneen ajettavuutta. Ketterä taittopuomi on paras ratkaisu pieniin tiloihin ja suurten kuormien nostoon. Yksiosainen puomi paras valinta tyypillisiin käyttötarkoituksiin, esimerkiksi kuormaukseen ja kaivamiseen. Puomin sivulevyn kaaressa on ainutlaatuinen suora rakenne, joka vähentää rasitusta ja pidentää puomin käyttöikää. 12

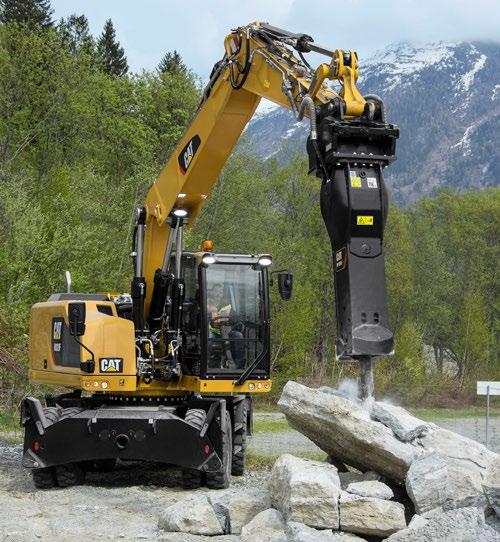

13 SmartBoom Vähentää rasitusta ja tärinää Louheen käsittely Kiven käsittely ja viimeistelytyöt sujuvat helposti ja nopeasti. SmartBoompuomi helpottaa työtä ja antaa kuljettajalle mahdollisuuden keskittyä kaivuvarren ja kauhan hallintaan pääpuomin liikkuessa ylös- ja alaspäin ilman pumpun virtausta. Vasarointi Etuosat seuraavat iskuvasaraa automaattisesti sen pureutuessa kiveen. Ohilyöntejä ja liiallista voimankäyttöä vältetään, mikä pidentää vasaran ja koneen käyttöikää. Samanlaisia etuja on täryjyrällä. Kuormaus Kuormaus käy entistä tehokkaammin ja polttoainetta säästyy, kun paluukierto on lyhyempi eikä puomin laskutoimintoon tarvita pumpun virtausta. Ajonvakaaja Suuri ajonopeus mukavuudesta tinkimättä Ajonvakautusjärjestelmän ansiosta epätasaisessa maastossa voidaan ajaa nopeammin kuljettajan ajomukavuuden kärsimättä. Paineakut toimivat etuosan liikettä tasaavina iskunvaimentimina. Ajonvakautus kytketään käyttöön ohjaamon kytkinpaneelin painikkeesta. 13

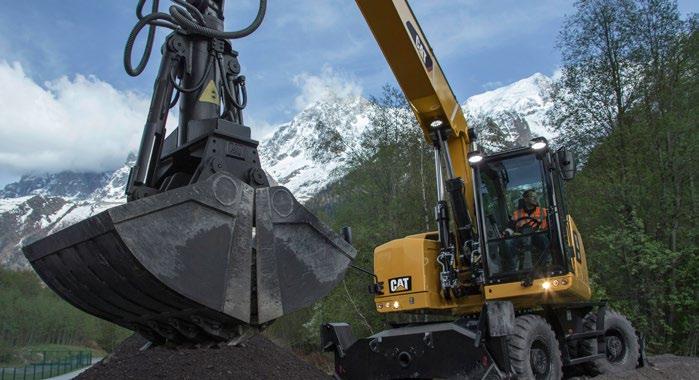

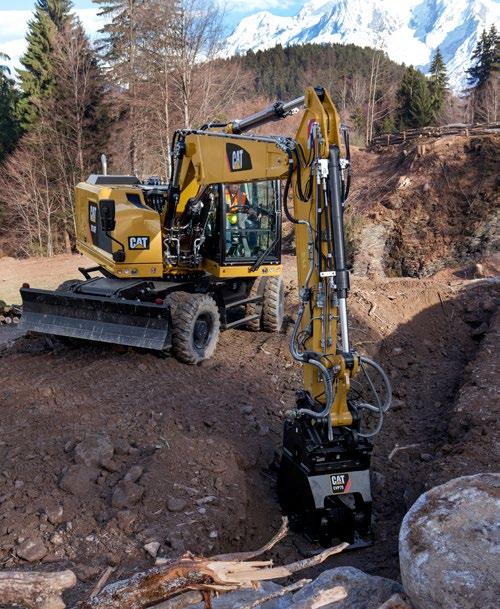

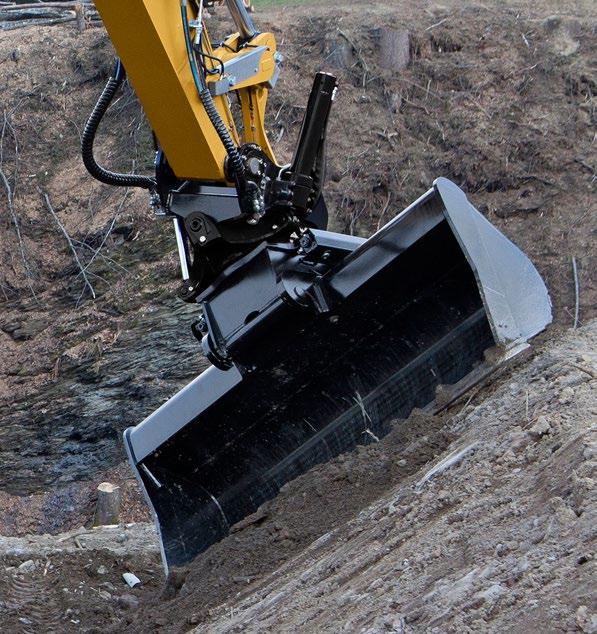

14 UUTTA! Cat rototilt ja rototiltvalmius Cat-kallistaja-pyörittäjä tekee koneen käsittelystä helpompaa. Kallistaja-pyörittäjä on 40 kallistuva ja 360 pyörivä liitäntä pikakiinnikkeen ja Cat-työlaitteen välille. Liitäntä vähentää koneen siirtelytarvetta. Pyöräalustaisen kaivukoneen rototiltvalmiuspaketti sisältää kaikki tarvittavat johdot, piirit, ohjelmiston ja edistykselliset ohjaussauvat. Liitäntä koneen ja työlaitteen välillä on täydellinen. UUTTA! Cat rototilt -järjestelmän parametrit voi määrittää suoraan koneen monitorin kautta. Lisälaitteet Hyödynnä koneesi koko kykyvalikoima Säästä aikaa työlaitteiden vaihdossa Hydraulisten työlaitteiden vaihto sekunneissa: Uusi itsekytkeytyvä hydraulinen pikakiinnike automatisoi työlaitteen vaihdon, joten kuljettaja voi vaihtaa työlaitetta nopeasti, mukavasti ja turvallisesti ohjaamosta käsin. Itsekytkeytyvän laitteen ainutlaatuinen rakenne ehkäisee letkujen rikkoutumista, mikä vähentää tahattomia käyttökatkoja. Ratkaisu lisää sekä tehokkuutta että tuottavuutta. 14

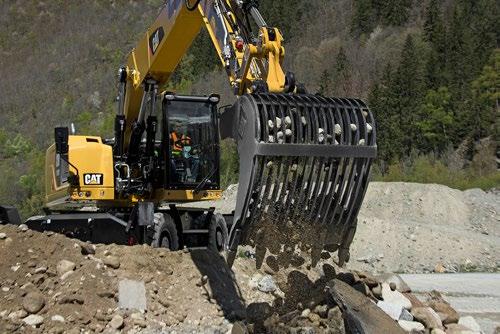

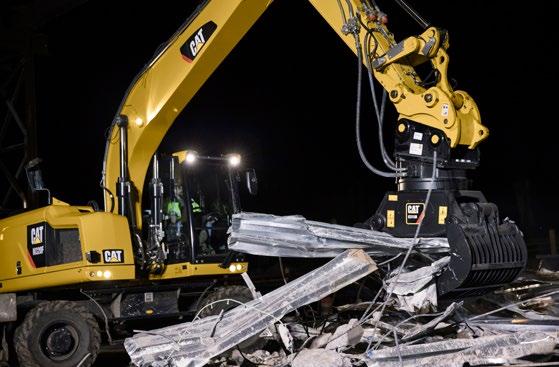

15 Tehokas yhdistelmä Yhdistä hydrauliset Cat-työlaitteet Cat-koneeseen, niin saat enemmän irti sisäänrakennetusta vakio-ohjelmistosta. Työlaitteiden vaihto ei ole koskaan ollut helpompaa! Paras hyöty koneesta Jos konetta tarvitaan useisiin erilaisiin työtehtäviin, M320F on oikea ratkaisu. Koneen käyttömahdollisuuksia on helppo laajentaa entisestään käyttämällä erilaisia Cat-työlaitteita. Nopeasti työstä toiseen Pikakiinnike nopeuttaa työlaitteiden vaihtoa ja lisää näin joustavuutta. Pikakiinnikepiiri ja pikakiinnikelinjat ovat yhteensopivia Catin omien pikakiinnikkeiden ja tappitarrainpikakiinnikkeiden kanssa ilman, että koneeseen tarvitsee tehdä muutoksia tai asentaa lisävarusteita. Kaivaminen, kuormaus ja viherrakentaminen Laajasta kauhavalikoimasta löytyy ratkaisu kaivamiseen, ojitukseen, kuormaukseen ja viimeistelyyn. Luiskakauhat soveltuvat käyttötarkoituksiin, joissa kynnet saattaisivat vahingoittaa pintoja. Tällaisia käyttötarkoituksia ovat esimerkiksi tasoitus ja muut viherrakentamisen viimeistelytyöt tai irtonaisen ja kasatun materiaalin kuormaus. Materiaalin lajittelu ja käsittely Ympäristönsuojelumääräysten tiukentuessa tarvitaan tehokasta jätteenkäsittelyä. Catin kahmarit auttavat säästämään kuljetus-, työvoima- ja hävityskustannuksissa. Roskat voidaan lajitella jo työmaalla ja kuljettaa erikseen. Catin kaivurikahmareiden erinomaiseen läpäisykykyyn voi aina luottaa. Tienrakennus, tiivistäminen ja teiden kunnossapito Sopivalla työlaitteella varustettu kone suoriutuu työstä kuin työstä nopeasti, olipa kysymyksessä sitten pintahöyläys vaakasuorilla kauhoilla, ojanperkaus, viemäriputki- ja vesijohtotyöt tai tiivistys. Murtaminen ja romutus Kun jokin rakenne pitää purkaa, se on tehtävä nopeasti. Tämä onnistuu Catin MP300-multiprosessoreilla. Catin E-sarjan vasarat ovat nopeatahtisia, ja leikkureilla romunkäsittely sujuu tehokkaasti. Lisäksi niitä voi kääntää

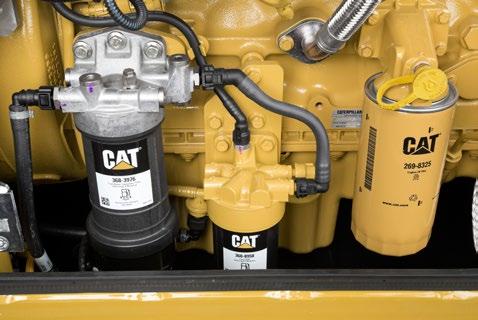

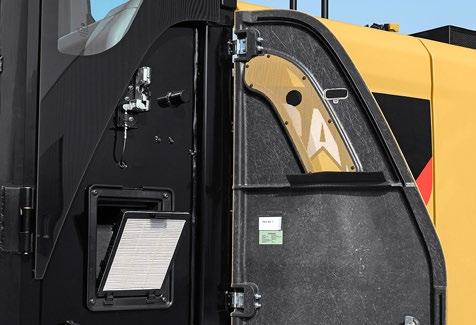

16 Huollettavuus Kun käyttöaika on tärkeää Vaivaton käynti huoltokohteisiin Säännölliset huoltokohteet, kuten polttoaine- ja öljynsuodattimet sekä nesteliittimet, ovat saavutettavissa maanpinnan tasolta. Moottorin ilmansuodattimeen sekä polttoaine- ja DEF-säiliöihin puolestaan yltää turvalliselta, luistamattomalta uudelta huoltotasanteelta. Ylävaunussa on leveät komposiittihuoltoluukut, jotka on suunniteltu kestämään iskuja. Kaikissa luukuissa on avaamista helpottavat kaasutuet. Osat on ryhmitelty lokeroihin: esimerkiksi sähköosat ja jäähdytysjärjestelmän osat on koottu omiksi ryhmikseen. Toimivia rakenneratkaisuja kaikkiin lämpötiloihin Jäähdytys on tehokasta, koska jäähdyttimet on suunniteltu rinnakkaisiksi ja puhaltimet aksiaalisiksi. Järjestelmä on kokonaan moottoritilan ulkopuolella, jotta melu ja lämpö pysyvät kurissa. Kaikki jäähdyttimet on koottu samaan paikkaan. Niissä on helposti puhdistettavat kennot sekä kallistuslaite, jonka avaamiseen ei tarvita työkaluja. Raikas tuulahdus Ohjaamon ilmanvaihtojärjestelmän käyttämä ulkoilma tulee raitisilmasuodattimen läpi. Suodatin on sijoitettu ohjaamon sivulle, jossa siihen pääsee helposti käsiksi. Suodatin on turvassa lukollisen, virtaavaimella avattavan luukun takana. Voitelu- ja polttoaineiden vakio-ominaisuudet Sähkötoiminen voitelujärjestelmä on aikaa säästävä vakiovaruste, joka voitelee koko ylärungon. Alavaunun voitelukohtia on vähän, ja ne on koottu ryhmäksi. Uusi vetoakseli pidentää voiteluvälit 500 tunnista tuntiin, ja ala-akselin laakeri voidaan voidella samalla kuin vetoakselikin. Myös sähköinen polttoainepumppu on vakiovarusteena. Siisteyssyistä letkulle on oma säilytyslaatikko. Kone suoriutuu pikkutarkoistakin huoltotöistä nopeasti, sillä siinä on uusi sähkökäyttöinen nostopumppu, jonka ansiosta järjestelmää ei tarvitse esitäyttää manuaalisesti. Lisäksi vakiovarusteisiin kuuluu polttoaineenja vedenerotin. Yksinkertaisuus on valttia. 16

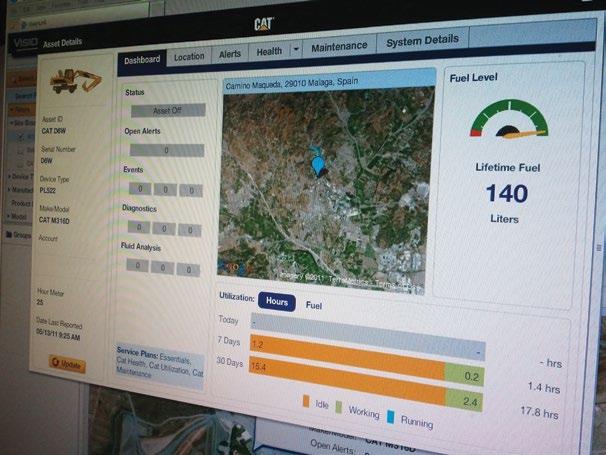

17 Integroidut tekniikat Rahanarvoista tietoa Cat Connect parantaa tehokkuutta työmailla hyödyntämällä tekniikkaa ja palveluja älykkäästi. Tällä tekniikalla varustetuista koneista saadaan enemmän kalustoa ja töitä koskevaa tietoa. Cat Connect -tekniikat parantavat tilannetta seuraavilla keskeisillä alueilla: KALUSTON- HALLINTA Kalustonhallinta enemmän käyttöikää ja alhaisemmat käyttökustannukset TUOTTAVUUS Tuottavuus tuotantomäärien tarkkailu ja työmaan tehokkuuden hallinta TURVALLISUUS Turvallisuus parempi tietoisuus työympäristön tilanteesta parantaa sekä työntekijöiden että kaluston turvallisuutta Cat Connect -tekniikoiden ominaisuuksia: Link Link-tekniikat tuovat koneisiin langattomia ominaisuuksia, jotka mahdollistavat koneen anturien, hallintamoduulien ja muiden Cat Connect -tekniikoiden keräämien tietojen kaksisuuntaisen siirron. Koneiden etähallinta Cat Product Link -järjestelmä on koneen valvontajärjestelmän erottamaton osa. Järjestelmä tekee kalustonhallinnasta selkeää. Järjestelmällä voi valvoa koneen sijaintia, käyttötunteja, polttoaineen kulutusta, tuottavuutta, joutokäyntiaikaa ja diagnostiikkakoodeja VisionLink -käyttöliittymän kautta. Näin voit maksimoida tehokkuuden, parantaa tuottavuutta ja alentaa käyttökustannuksia. KALUSTON- HALLINTA TUOTTAVUUS TURVALLISUUS KESTÄVÄ KEHITYS 17

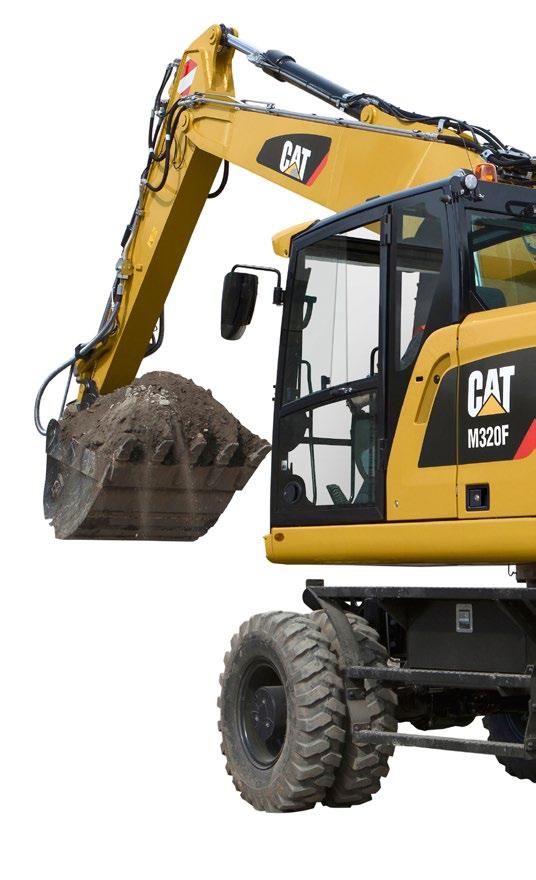

18 Turvallisuus Turvallisuus EI ole lisävaruste Ohjaamoon nousu Meillä on turvallinen ratkaisu ohjaamoon kiipeämiseen: Kolme pitkää ohjaamon sisäänkäynnin suuntaista askelmaa Liukuestelevyt kaikilla kulkutasoilla ja jokaisella askelmalla pienentävät liukastumisvaaraa Kätevä kädensija ovessa Kallistuva konsoli varmistaa esteettömän pääsyn sisään ja ulos 1 3 Turvallinen ja hiljainen ohjaamo Ohjaamo on työympäristönä turvallinen. Tärinän ja melun vaimennus parantaa kuljettajan mukavuutta

19 Sulautetut ominaisuudet Älylaitteet parantavat turvallisuutta: 1) Laminoitu tuulilasi ja kattoikkuna: EN356 P5A -standardien mukainen yksiosainen 10 mm:n tuulilasi ja kattoikkuna 2) Letkurikkoventtiilit 3) Turvavyön merkkivalo 4) Turvavipu 5) Hätäsammutuskytkin 6) Automaattinen jarru- ja akselilukko 7) Rei'itetyt kulkutasot, joissa liukuesteet 8) Akun päävirtakytkin 9) Käännön ja työlaitteen elektroninen lukko 10) Säädettävä ajohälytin 11) Kaikissa ovissa on kaasutukisylinterit 12) Hätävasara ja -uloskäynti 13) ROPS-vaatimusten mukainen ohjaamo, johon sopii ylä- ja etuosan suojukset 14) Äänieristys 15) Majakka saatavana UUTTA! Pikakiinnikkeen hallintakytkin, ISO standardin mukainen Älykäs valaistus LED-valot kaikissa työvaloissa parantavat näkyvyyttä pimeällä Halogeenivalot etuosan ajovaloissa Ohjaamon LED-valo parantaa ohjaamon valaistusta UUTTA! Omat LED-valot taka- ja sivukameroille Erinomainen näkyvyys Suurista laseista on erinomainen näkyvyys eteen, ylös, taakse ja sivuille myös oikealle. Vakiotakakamera tuottaa selkeän näkymän koneen takaa. Vakiosivukameran avulla kuljettaja voi tarkistaa, ettei etuoikealta koneen taakse ulottuvalla alueella ole esteitä. UUTTA! Tarkastele jaetulla näytöllä yhtä aikaa sekä takaettä sivukameran kuvaa. Kaikissa kameroissa on lämmitetyt laajakulmaobjektiivit. Myös peilit ovat laajakulmaisia, joten niiden kautta näkyvyys ei ulotu pelkästään koneen ympärille, vaan myös maahan. 19

20 Vertaansa vailla oleva näkyvyys Varmista, ettei takanasi ole mitään Näkyvyys joka puolelle on ensiarvoisen tärkeää erityisesti koneissa, jotka kulkevat yleisillä teillä. 1) Kattoikkunan ja tuulilasin muodostamaa lasipintaa kasvatettu 2) Parannettu valaistus, kaikissa työvaloissa LED-valot 3) Lisävarusteena sähköisesti säädettävät lämmitetyt peilit 4) Hyvä näkyvyys vasemmalle sivulle lasisesta ovesta 5) Halogeeniajovalot 6) Leveä takaikkuna 7) Heijastavat punaiset valot vastapainossa ja takapuskulevyssä/tukijaloissa 8) Takana vakiona LED-valolla varustettu laajakulmakamera 9) Sivulla vakiona LED-valolla varustettu laajakulmakamera 10) Kahden kamerakuvan tarkastelu samalla jaetulla näytöllä 11) Suuri oikean puolen sivuikkuna 12) Laajakulmaiset peilit ja ylimääräinen alapeili, jonka kautta näkyvyys maahan Kattava asiakastuki Cat-edustajasi tarjoaa laadukasta tukea Luotettavaa tukea Cat-edustajat ovat myynnin ja palvelun ammattilaisia, jotka auttavat sinua valitsemaan oikean koneen ja tarjoavat asiantuntevaa sekä jatkuvaa tukea. Paras pitkän aikavälin sijoitus rahoitusratkaisuja ja -palveluja hyödyntämällä Tuottavaa toimintaa koulutusohjelmien avulla Ennaltaehkäisevä huolto ja monipuoliset huoltosopimukset Käyttöaika ja luokkansa paras osien saatavuus Korjata vai vaihtaa? Cat-edustaja auttaa sinua valitsemaan parhaan vaihtoehdon. 20

21 M320F pyöräalustaisen kaivukoneen tekniset tiedot Moottori Moottorimalli Cat C7.1 ACERT (1) Teho Moottorin bruttoteho (enintään) ISO ISO (metrijärjestelmä) Nettoteho (nimellisarvo) (2) ISO 9249 / SAE J r/min 129,4 kw (174 hp) 176 hv ISO 9249 / SAE J1349 (metrijärjestelmä) 171 hv 80/1269/ETY Nettoteho (enintään) ISO 9249/SAE J1349 ISO 9249/SAE J1349 (metrijärjestelmä) 171 hv 80/1269/ETY Sisähalkaisija Isku Iskutilavuus Suurin vääntö kierrosnopeudella r/min 126 kw (169 hp) 126 kw (169 hp) 126 kw (169 hp) 126 kw (169 hp) 105 mm 135 mm 7,01 l 830 Nm Sylinterimäärä 6 (1) Täyttää Euroopan unionin vaiheen IV päästöstandardien vaatimukset. (2) Nimellisnopeus r/min. Vakioteho r/min. Ilmoitettu nettoteho on vauhtipyörältä saatavana oleva teho, kun moottorissa on varusteena ilmanpuhdistin, pakokaasujen jälkikäsittelymoduuli (CEM), vaihtovirtalaturi ja keskinopeudella käyvä jäähdytyspuhallin. Tehoa ei tarvitse pienentää alle metrin korkeudessa. Tehoa pienennetään automaattisesti yli metrin korkeudessa. Vaihteisto Eteen/taakse 1. vaihde 10 km/h 2. vaihde 35 km/h Ryömintä 1. vaihde 3 km/h 2. vaihde 12 km/h Vetokyky 104 kn Enimmäisnousukyky 65 % ( kg:n kuormalla) Kääntömekanismi Suurin kääntönopeus Suurin käännön vääntömomentti 9 r/min 48 knm Alavaunu Maavara 360 mm Suurin ohjauskulma 35 Akselin keinuntakulma ±8,5 Pienin kääntösäde Vakioakseli Renkaan ulkoreunasta mm Taittopuomin päästä mm Yksiosaisen puomin päästä mm Leveä akseli Renkaan ulkoreunasta mm Taittopuomin päästä mm Yksiosaisen puomin päästä mm Täyttötilavuudet Polttoainesäiliö (kokonaistilavuus) DEF-säiliö Jäähdytysjärjestelmä Moottorin kampikammio Taka-akselin kotelo (tasauspyörästö) Ohjaava etuakseli (tasauspyörästö) Päätepyörästö Powershift-vaihteisto Painot 415 l 34,5 l 46,9 l 18,5 l 14 l 10,5 l 2,5 l 2,5 l Työpainot* kg Painot Taittopuomi Puskulevy takana kg Puskulevy takana, tukijalat edessä kg Tukijalat edessä ja takana kg Yksiosainen puomi Puskulevy takana, tukijalat edessä kg Tukijalat edessä ja takana kg Kaivuvarret** Keskipitkä, mm 870 kg Pitkä, mm 910 kg Teollisuusmalli, jossa 515 kg riipukekiinnitys; mm Vastapainot Vakio kg Lisävaruste kg ** Työpainossa on huomioitu keskipitkän kaivuvarren, kg:n vastapainon, täyden polttoainesäiliön, kuljettajan, pikakiinnikkeen (250 kg), kauhan (695 kg) ja ilmatäytteisten paripyörien paino. Paino vaihtelee kokoonpanon mukaan. ** Sisältää sylinterin, kauhan nivelen, tapit ja vakiohydraulilinjat. 21

22 M320F pyöräalustaisen kaivukoneen tekniset tiedot Hydrauliikkajärjestelmä Säiliön tilavuus Järjestelmän tilavuus Suurin paine Työlaitteen piiri Normaali Raskas nosto Ajon piiri Lisäpiiri Korkea paine Keskipaine Kääntömekanismi Suurin virtaus Työlaitteen/ajon piiri Lisäpiiri Korkea paine Keskipaine Kääntömekanismi Renkaat 153 l 315 l 350 bar 370 bar 350 bar 350 bar 185 bar 310 bar 290 l/min 250 l/min 49 l/min 108 l/min Vakio (ilmatäytteiset paripyörät) Lisävaruste (ilmatäytteiset paripyörät) 445/70/R19.5 TL XF (ilmatäytteiset yksittäispyörät) (umpikumiset paripyörät) 315/70R22.5 (ilmatäytteiset paripyörät ei kivisuojaa renkaiden välissä) Puskulevy Puskulevyn tyyppi Leveyssuuntainen Leveys (vakioakselit) mm Leveys (leveät akselit) mm Puskulevyn ympäripyörimiskorkeus 576 mm Puskulevyn kokonaiskorkeus 680 mm Suurin laskusyvyys maanpinnan tasosta 130 mm Suurin nostokorkeus maasta 495 mm Päästöt ja turvallisuus Moottorin päästöt Vaihe IV DEF Täytettävä ISO standardin vaatimukset Nesteet (valinnainen) Cat Bio HYDO Advanced Biohajoava, merkitty EU:n ympäristömerkillä (kukka) Biodiesel, enintään B20 Täyttää mineraalidieseliä koskevat standardit EN14214 tai ASTM D6751 sekä EN590 tai ASTM D975 Tärinätasot Suurin, kädet/käsivarret ISO 5349:2001 <2,5 m/s 2 Suurin, koko vartalo ISO/TR 25398:2006 <0,5 m/s 2 Istuimen tärinän läpäisykyvyn kerroin ISO 7096:2000 <0,7 m/s 2 spektriluokka EM5 Standardit ROPS Kuljettajan suojarakenne: ylä- ja etuosan suojukset Ohjaamo/melutasot Melutaso Caterpillarin ROPS (Rollover Protective Structure) -rakenne on standardin ISO :2008 ROPSvaatimusten mukainen. FOPS (Falling Object Protective Structure) on standardien ISO 10262:1998 ja SAE J1356:2008 FOPSvaatimusten mukainen. Jäljempänä lueteltujen standardien mukainen Kuljettajaan kohdistuva ääni 2000/14/EY 71 db(a) Ääni koneen ulkopuolella 2000/14/EY 99 db(a) Kuljettajaan kohdistuva ääni Caterpillarin ohjaamossa kuljettajaan kohdistuva äänenpainetaso on mitattu 2000/14/EYmääräyksen mukaisesti, kun ohjaamo on asennettu paikoilleen oikein ja mittaus tehdään ovi ja ikkunat suljettuina. Ääni koneen ulkopuolella koneen ulkoinen äänenpainetaso on mitattu 2000/14/EY-määräyksen mukaisesti. Kuulonsuojaimet voivat olla tarpeen, jos konetta käytetään ohjaamon ollessa avoin (kun sitä ei ole huollettu oikein tai ovet tai ikkunat ovat auki) pitkiä yhtäjaksoisia aikoja tai meluisassa ympäristössä. 22

23 M320F pyöräalustaisen kaivukoneen tekniset tiedot Mitat Kaikki mitat ovat likimääräisiä arvoja. Mitat koskevat koneita, joissa on ilmatäytteiset renkaat. Taittopuomi Kaivuvarren pituus 1 Kuljetuskorkeus putoavilta esineiltä suojaava rakenne ja kädensijat laskettuina (korkein kohta puomin ja ohjaamon välissä) 2 Kuljetuspituus 3 Tukipiste 4 Perän kääntösäde 5 Vastapainon maavara 6 Ohjaamon korkeus ei suojausta putoavilta esineiltä, kädensijat laskettuina Ei suojausta putoavilta esineiltä, kädensijoja ei laskettu Putoavilta esineiltä suojaavan rakenteen kanssa mm mm mm mm mm mm mm 7 Koneen kokonaisleveys Leveys tukijalat maassa Yksiosainen puomi mm mm Vakioakselit / leveät akselit mm / Leveys tukijalat nostettuina mm / Leveys puskulevyn kanssa mm / mm Suurin tukijalkojen syvyys /2 750 Alavaunu ja puskulevy ** Renkaiden maavara tukijalat täysin alas laskettuina **120 Siirtoajo, mm:n kaivuvarsi Alavaunu ja kahdet tukijalat Alavaunu, yhdet tukijalat ja puskulevy 23

24 M320F pyöräalustaisen kaivukoneen tekniset tiedot Työskentelyulottuvuudet Taittopuomi Yksiosainen puomi Kaivuvarren pituus mm Kaivukorkeus mm Tyhjennyskorkeus mm Kaivusyvyys mm Pystysuoran seinämän kaivusyvyys mm Perkaussyvyys 2,5 m:n etäisyydellä mm Pitkä ulottuma mm Ulottuma maanpinnan tasossa mm Kauhan voimat (ISO 6015) kn Kaivuvarren voimat (ISO 6015) kn * Teollisuuskaivuvarressa ei ole kauhan niveltä. Työskentelyulottumat viittaavat kaivuvarren päässä olevaan tappiin, kun käytössä on ilmatäytteiset renkaat. Ulottuvuusarvot on laskettu käyttämällä yleiskäyttöistä mm:n kauhaa, jonka tilavuus on 0,98 m 3 ja jossa on K080-kärjet sekä CW-30-H.4.N. -pikakiinnike, jonka kärjen säde on mm. Murtovoiman arvot on laskettu raskasta nostoa käyttäen, ilman pikakiinnikettä ja kärjen säteen ollessa mm. 24

25 M320F pyöräalustaisen kaivukoneen tekniset tiedot Kauhan tekniset tiedot ja yhteensopivuus Erikoiskauhoja voit tiedustella Cat-edustajilta. Taittopuomi Yksiosainen puomi Vastapaino 3,7 t 3,7 t Kaivuvarren pituus mm mm mm mm Leveys Tilavuus Paino mm m 3 kg Vapaana pyörien varassa Puskulevy laskettuna Yhdet tukijalat laskettuina Täysin tuettuna Vapaana pyörien varassa Puskulevy laskettuna Yhdet tukijalat laskettuina Täysin tuettuna Vapaana pyörien varassa Puskulevy laskettuna Yhdet tukijalat laskettuina Täysin tuettuna Vapaana pyörien varassa Puskulevy laskettuna Yhdet tukijalat laskettuina Täysin tuettuna Ilman pikakiinnikettä 600 0, , , Yleiskäyttö (GD) , , , , , Raskas käyttö (HD) , , , Ojanperkaus (DC) , Ojanperkaus, kallistettava (DCT) , , , Pikakiinnikkeen kanssa (CW-30/CW-30s) 600 0, , , Yleiskäyttö (GD) , , , , , Raskas käyttö (HD) , , Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen standardin EN474 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta, kun puomiyhdistelmä on täydessä mitassaan maan suunnassa ja kauha on käännetty sisäänpäin. Kapasiteetti perustuu standardiin ISO Kauhan painoon sisältyvät yleiskärjet. Materiaalin enimmäistiheys kg/m 3 Materiaalin enimmäistiheys kg/m 3 Materiaalin enimmäistiheys kg/m 3 Materiaalin enimmäistiheys kg/m 3 Materiaalin enimmäistiheys 900 kg/m 3 Ei suositella Caterpillar suosittelee sopivien työlaitteiden käyttämistä, jotta asiakkaat saavat suurimman mahdollisen hyödyn tuotteistamme. Jos koneessa käytetään työlaitteita (koskee myös kauhoja), jotka eivät ole esimerkiksi painoa, mittoja, virtauksia ja paineita koskevien Caterpillar-suositusten tai -määritysten mukaisia, koneen suorituskyky ja tuotantomäärät sekä koneen vakaus, luotettavuus tai osien kestävyys saattavat heikentyä. Työlaitteen vääränlainen käyttö saattaa aiheuttaa raskaiden kuormien heilahtamista, vääntymistä, kiertymistä tai takertumista, mikä puolestaan lyhentää pääpuomien ja kaivuvarsien käyttöikää. 25

26 M320F pyöräalustaisen kaivukoneen tekniset tiedot Työlaitteiden valintaopas Koneen työlaitteita ja niiden malleja valittaessa on kiinnitettävä huomiota työlaitteen käyttötarkoitukseen ja kestävyyteen sekä tehtävän työmäärään. Suositellut käyttötarkoitukset ja kapasiteetit on kerrottu työlaitteiden tiedoissa. Taittopuomi Vastapaino 3,7 t 4,2 t (1) (2) (3) (1) (2) (3) Kaivuvarren pituus (mm) H115Es Hydraulivasara H120Es H130Es MP318 CC-, D- ja U -leuka Multiprosessori MP318 S -leuka Murskain P315 Pulveroija P215 G315 GC Purku- ja lajittelukahmari G315 GC, kiinteä CAN (D purkukourat, R jätteenkäsittelykauhat) G315B-D/R G315B-D/R, kiinteä CAN Romu- ja purkuleikkuri S325B Täryjyrä CVP75 GSH15B 400L, 500L Nelipiikkikahmari (4 tai 5 piikkiä) GSH15B 600L, 800L Nämä työlaitteet ovat saatavana M320F-kaivukoneeseen. CTV L, 1200L Saat lisätietoja soveltuvuudesta Cat-edustajaltasi. Kahmari CTV L, 1700L Tappitarrainpikakiinnike Cat-PG Työn mukainen pikakiinnike CW30-CW30s Pikakiinnikkeet eivät ole yhteensopivia riipukekiinnityksellisen kaivuvarren kanssa. CWAC-40 (itsekytkeytyvä) Cat rototilt -järjestelmä TRS18 Kallistaja-pyörittäjä kauhoihin, täryjyriin, vasaroihin ja muihin työlaitteisiin. (1) Puskulevy laskettuna (2) Kahdet tukijalat laskettuina (3) Puskulevy ja yhdet tukijalat laskettuina Sopiva työlaite Tappi tai sopiva kiinnike Vain tappikiinnitys Vain keulan yli Puomiin asennettuna Kiinnitys edestä vain sopivalla kiinnikkeellä Kiinnitys vain edestä tappitarrainkiinnikkeellä Kaikkia tuotteita ei ole saatavilla kaikilla alueilla. Pyöräalustaisen kaivukoneen kokoonpano vaikuttaa soveltuvuuteen. Lisätietoa alueellasi saatavilla olevista tuotteista sekä oikean työlaitteen valinnasta saat Cat-edustajalta. Huomautus: purku- ja lajittelukahmari: kiinteä CAN kiinteät saranalevyt CW-pikakiinnikkeen käyttöä varten. 26

27 M320F pyöräalustaisen kaivukoneen tekniset tiedot Työlaitteiden valintaopas Koneen työlaitteita ja niiden malleja valittaessa on kiinnitettävä huomiota työlaitteen käyttötarkoitukseen ja kestävyyteen sekä tehtävän työmäärään. Suositellut käyttötarkoitukset ja kapasiteetit on kerrottu työlaitteiden tiedoissa. Yksiosainen puomi Vastapaino 3,7 t 4,2 t (1) (2) (3) (1) (2) (3) Kaivuvarren pituus (mm) H115Es Hydraulivasara H120Es H130Es MP318 CC -leuka MP318 D -leuka Multiprosessori MP318 P -leuka MP318 U -leuka MP318 S -leuka Murskain P315 Pulveroija P215 G315 GC Purku- ja lajittelukahmari G315 GC, kiinteä CAN (D purkukourat, R jätteenkäsittelykauhat) G315B-D/R G315B-D/R, kiinteä CAN S320B Romu- ja purkuleikkuri S325B Täryjyrä CVP75 Tappitarrainpikakiinnike Cat-PG Työn mukainen pikakiinnike CW30-CW30s Pikakiinnikkeet eivät ole yhteensopivia riipukekiinnityksellisen kaivuvarren kanssa. CWAC-40 (itsekytkeytyvä) Cat rototilt -järjestelmä TRS18 Kallistaja-pyörittäjä kauhoihin, täryjyriin, vasaroihin ja muihin työlaitteisiin. (1) Puskulevy laskettuna (2) Kahdet tukijalat laskettuina (3) Puskulevy ja yhdet tukijalat laskettuina Sopiva työlaite Tappi tai sopiva kiinnike Vain tappikiinnitys Vain keulan yli Puomiin asennettuna Kiinnitys edestä vain sopivalla kiinnikkeellä Kiinnitys vain edestä tappitarrainkiinnikkeellä Kaikkia tuotteita ei ole saatavilla kaikilla alueilla. Pyöräalustaisen kaivukoneen kokoonpano vaikuttaa soveltuvuuteen. Lisätietoa alueellasi saatavilla olevista tuotteista sekä oikean työlaitteen valinnasta saat Cat-edustajalta. Huomautus: purku- ja lajittelukahmari: kiinteä CAN kiinteät saranalevyt CW-pikakiinnikkeen käyttöä varten. 27

28 M320F pyöräalustaisen kaivukoneen tekniset tiedot Nostokyky taittopuomi Arvot on ilmoitettu kiloina (kg), kauhan sylinteri ja kauhan nivel asennettuina, ilman työlaitetta, vastapainon (3 700 kg) kanssa ja raskasta nostoa käyttäen. Suurimman ulottuman kuorma (kaivuvarren pää / kauhan tappi) Kuorma edessä Kuorma takana Kuorma sivulla Kuormauspisteen korkeus Keskipitkä kaivuvarsi mm mm mm mm mm Alavaunun kokoonpano Takapuskulevy nostettuna * * Takapuskulevy laskettuna * * * mm Puskulevy ja yhdet tukijalat laskettuina *6 200 *6 200 * *3 300 *3 300 Kahdet tukijalat laskettuina *6 200 *6 200 *6 200 *5 500 *5 500 *5 500 *3 300 *3 300 *3 300 Leveä takapuskulevy nostettuna Takapuskulevy nostettuna * * Takapuskulevy laskettuna * * * mm Puskulevy ja yhdet tukijalat laskettuina *7 200 *7 200 * *3 150 *3 150 Kahdet tukijalat laskettuina *7 200 *7 200 *7 200 *6 100 * *3 150 *3 150 *3 150 Leveä takapuskulevy nostettuna Takapuskulevy nostettuna Takapuskulevy laskettuna * * * mm Puskulevy ja yhdet tukijalat laskettuina * * *3 150 *3 150 Kahdet tukijalat laskettuina *8 700 *8 700 *8 700 *6 650 * *5 250 * *3 150 *3 150 *3 150 Leveä takapuskulevy nostettuna Takapuskulevy nostettuna Takapuskulevy laskettuna * * mm Puskulevy ja yhdet tukijalat laskettuina * * Kahdet tukijalat laskettuina *9 900 * *7 200 * * *3 350 *3 350 *3 350 Leveä takapuskulevy nostettuna Takapuskulevy nostettuna Takapuskulevy laskettuna * * mm Puskulevy ja yhdet tukijalat laskettuina * * Kahdet tukijalat laskettuina * * * * *3 700 *3 700 *3 700 Leveä takapuskulevy nostettuna Takapuskulevy nostettuna * Takapuskulevy laskettuna * * * * mm Puskulevy ja yhdet tukijalat laskettuina *9 450 *9 450 * * * Kahdet tukijalat laskettuina *9 450 *9 450 *9 450 *9 350 * *6 900 * *4 400 * Leveä takapuskulevy nostettuna Takapuskulevy nostettuna Takapuskulevy laskettuna * * * mm Puskulevy ja yhdet tukijalat laskettuina * * * Kahdet tukijalat laskettuina *7 600 *7 600 *7 600 *5 250 *5 250 *5 250 *4 800 *4 800 *4 800 Leveä takapuskulevy nostettuna mm * Rajoitteena hydrauliikka, ei kaatokuorma. Nostokyky on ilmoitettu standardin ISO 10567:2007 mukaisesti, eivätkä ilmoitetut arvot ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Kuormituskohtana on kaivuvarressa olevan kauhan kallistuksen kiinnitystapin keskilinja. Keinuvan akselin on oltava lukittuna. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla ja jonka nostosylinteri on avattu enimmäispituuteensa. Kauhaa tai pikakiinnikettä käytettäessä näiden paino on vähennettävä annetuista arvoista. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 28
