M315F. Pyöräalustainen kaivukone Moottori Moottorimalli

Transkriptio

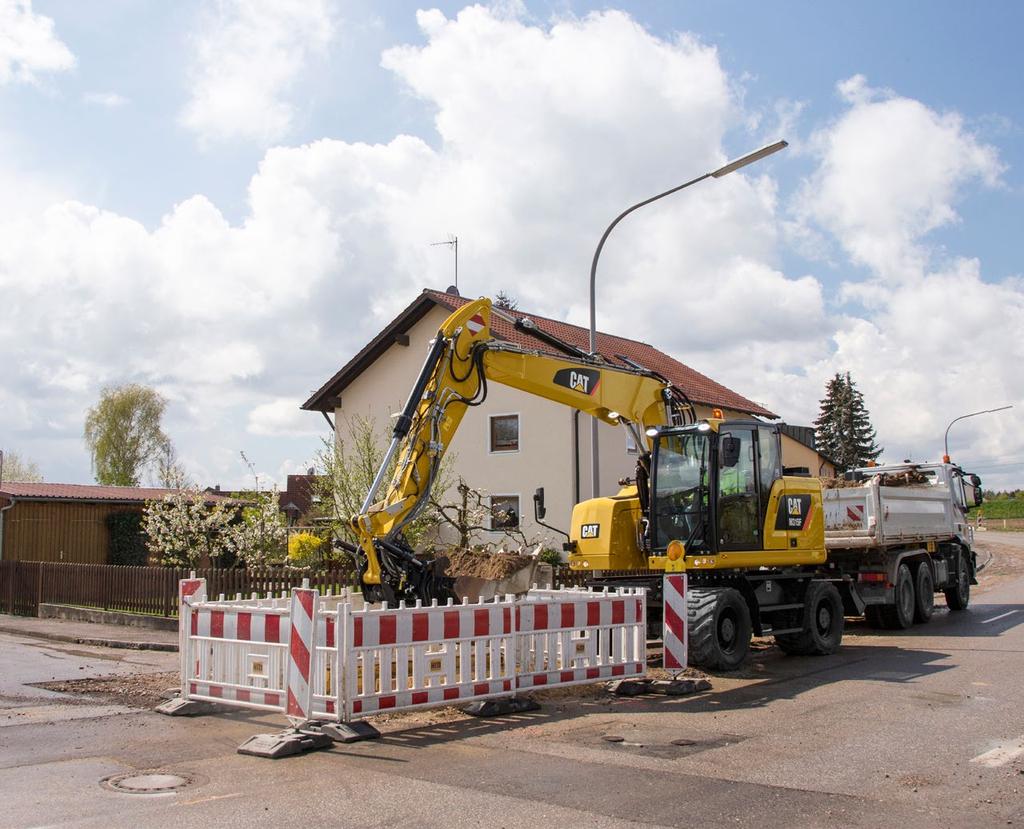

1 M315F Pyöräalustainen kaivukone 2017 Moottori Moottorimalli Päästöt Nettoteho (enintään) ISO 9249, r/min ISO 9249, r/min (metrijärjestelmä) ISO 14396, r/min (brutto) ISO 14396, r/min (metrijärjestelmä) Painot Työpaino työlaitteen kanssa Cat C4.4 ACERT Euroopan unionin vaihe IV 112 kw (150 hp) 152 hv 117 kw (157 hp) 159 hv kg Kauhojen tiedot Kauhojen tilavuudet 0,2-1 m³ Työskentelyulottuvuudet Suurin ulottuma maanpinnan tasossa mm Suurin kaivusyvyys mm Ajo Enimmäisajonopeus 35 km/h

2 Luotu valloittamaan uusia markkina-alueita Sopii kaikkialle: kone kääntyy turvallisesti myös ahtaissa paikoissa. Lisää tehokkuutta: nauti ensiluokkaisesta tehosta, vakaudesta ja nopeudesta. Käy kaikenlaisiin työtehtäviin: hyödynnä rajoittamaton monipuolisuus kokoonpanovaihtoehtojen ja Cat-työlaitteiden voimin. Tehty pitämään kustannukset alhaisina Polttoaineen kulutus on alhainen. Yksinkertaisuus on valttia. Huolto käy nopeasti ja vaivattomasti. Tekee käytöstä helppoa ja miellyttävää Tarvitsetko lisää tilaa? Koneen perä on kompakti mutta ohjaamo tilava. Istuudu rauhassa. Nauti ohjaamon hiljaisuudesta ja mukavuudesta. Rentoudu, sillä me varmistamme turvallisuuden. Nauti integroidusta helppokäyttöisestä tekniikasta. Sisältö Kompaktin tehokkuuden uusi aikakausi...4 Kestävä kehitys...4 Moottori...5 Hyödyllisiä polttoainetta säästäviä ominaisuuksia...5 Erinomaista mukavuutta...6 Yksinkertaisuutta ja käytännöllisyyttä...7 Seuraava sukupolvi...8 Nopeudensäätö...8 Älyteknologia...9 Kätevä automaattinen akselilukko...9 Hydrauliikka...10 Alavaunu...11 Puomit ja kaivuvarret...12 Ajonvakaaja...13 SmartBoom TM...13 Lisälaitteet...14 Huollettavuus...16 Integroidut tekniikat...17 Turvallisuus...18 Vertaansa vailla oleva näkyvyys...20 Kattava asiakastuki...20 Tekniset tiedot...21 Vakiovarusteet...31 Lisävarusteet...33 Muistiinpanoja...34

3 Työskentely on nyt helpompaa kuin koskaan. Pieni säde mahdollistaa koneen käytön ahtaissa paikoissa ja kohteissa, joissa kääntösäde on rajallinen. Koneet on suunniteltu vastaamaan monenlaisiin päivittäisiin haasteisiin yhtä tehokkaasti kuin vakiosäteisetkin mallit. F-sarjan pyöräalustaiset kaivukoneet uudenlaista työskentelyn helppoutta.

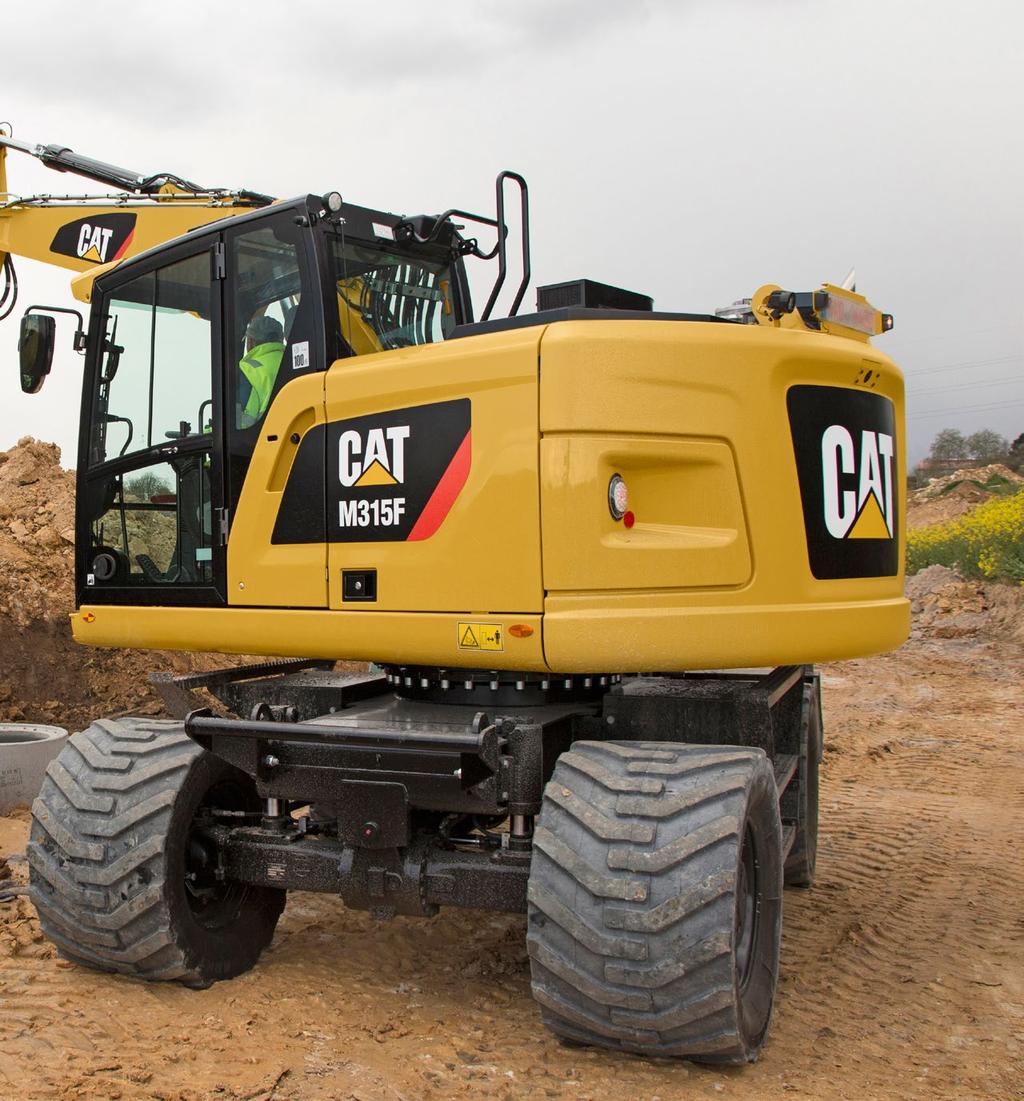

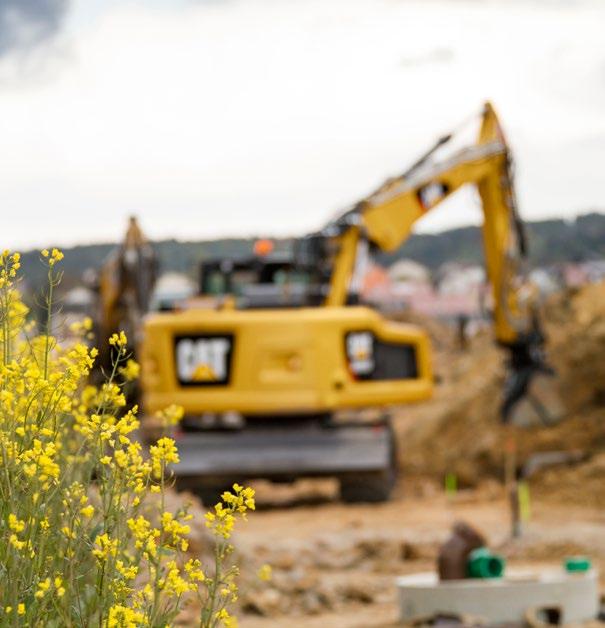

4 Kompaktin tehokkuuden uusi aikakausi Kompaktit koneet isoihin töihin M315F vs. M314F -20 % Perän kääntösäde +6 % Nettoteho Vastaava Ajonopeus -6 % Keulan kääntösäde +3,5 % Vakaus Sama Ulottuma ja nostokyky Odotatko innolla päivää, jona kompaktit pyöräalustaiset kaivukoneet pystyvät samaan kuin vakiosäteisetkin koneet? Se päivä on koittanut. Haluatko ryhtyä haastaviin projekteihin, joissa tarvitaan pientä kokoa, voimaa ja ulottumaa? Haluatko juuri oikean kokoisen koneen, joka sopii kaikkiin työkohteisiin? Kokeile kompaktia konettamme ja lopeta tehokkuuden uhraaminen pienen kääntösäteen nimissä. Kestävä kehitys Sukupolvien verran edellä joka suhteessa Voit työskennellä kaupungeissa, joissa ympäristönsuojelumääräykset ovat erittäin tiukat. Pienennä polttoaineen kulutusta koneen valmiilla ominaisuuksilla, kuten Eco-tilalla Vähennä hiukkaspäästöjä moottorin elinikäisellä dieselhiukkassuodattimella (DPF) Moottori täyttää Euroopan unionin vaiheen IV päästöstandardit Toimii erittäin vähärikkisellä dieselpolttoaineella (ULSD), jossa on rikkiä enintään 10 ppm Toimii biodieselin (enintään B20) ja ULSD:n seoksella Toimii Cat BIO HYDO Advanced HEES -hydrauliikkaöljyn kanssa Pitkien huoltovälien ja pikakiinnikkeiden ansiosta nesteet riittävät pidempään Vähäinen melu mahdollistaa työskentelyn meluherkissä kaupunkiympäristöissä 4

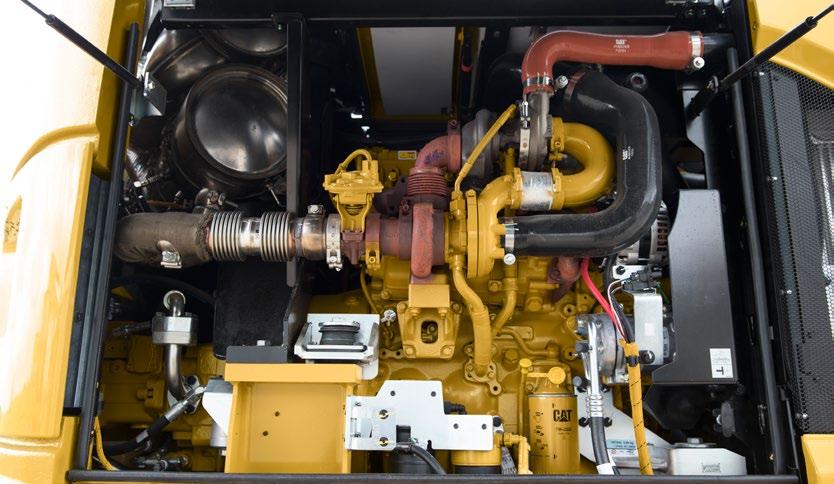

5 Moottori Tehoa, luotettavuutta ja taloudellisuutta Tehoa ja suorituskykyä tarpeisiisi Tasaisen voiman strategia Moottori reagoi nopeasti muuttuviin kuormiin, mutta tarjoaa saman määrän voimaa käyttöolosuhteista riippumatta. Tarvitsetko lisää tehoa? Muullakin kuin koolla on väliä. Saat 6 % lisää tehoa, eikä tehokkuus vaarannu pienen kääntösäteen vuoksi. Yksinkertainen ja toimiva päästöratkaisu Cat C4.4 ACERT -moottori vastaa uusimpia EU:n vaiheen IV päästöstandardien vaatimuksia ilman, että työhön tulee tarpeettomia taukoja. Se on läpinäkyvä: kuljettajalta ei vaadita toimia kestävä: moottorin elinikäinen dieselhiukkassuodatin tehokas: ei keskeytymistä edes pitkän joutokäynnin aikana yksinkertainen: vähäinen huoltotarve moottori on asennettu pitkittäin, mikä helpottaa huoltoa. Testattua tekniikkaa Jotta pystymme takaamaan, että tekniikkamme luotettavuus on asiakkaidemme odotusten mukainen, moottorit ja tekniikat ovat läpikäyneet useiden käyttötuntien mittaisen testaus- ja arviointiprosessin. Hyödyllisiä polttoainetta säästäviä ominaisuuksia Automaattinen käyntinopeuden hallinta: pienentää moottorin käyntinopeutta, kun suurta nopeutta ei tarvita. Moottorin joutokäynnin sammutus: sammuttaa moottorin, kun moottori on käynyt joutokäynnillä määritettyä pidemmän ajan. Tarpeeseen perustuva jäähdytysjärjestelmä: tarpeen mukaan nopeutta vaihtava tuuletin. Parannettu Eco-tila: pienentää moottorin käyntinopeutta, mutta tuottaa saman tehon. Automaattinen vaihto ajotilaan ajon alkaessa. Optimoitu ajotila: ajotilan käyntinopeustasot määräytyvät automaattisesti tilanteen mukaan, mikä vähentää polttoaineenkulutusta. 5

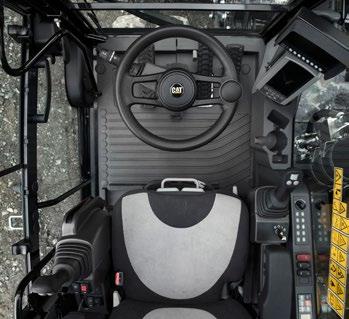

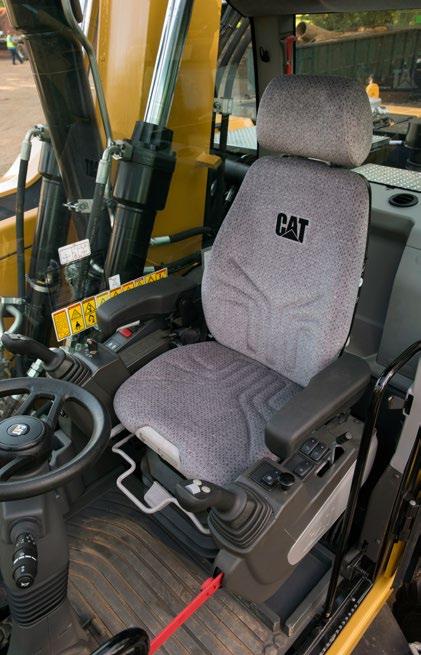

6 Erinomaista mukavuutta Pieni kääntösäde ei välttämättä vaadi pientä ohjaamoa Miksi ohjaamon pitäisi olla tavallista pienempi? Nauti samasta ohjaamosta, jota käytetään myös muissa vakiomalleissamme. Kaikki ohjaamot ovat samankokoisia. Ergonominen sijoittelu Usein käytettävät kytkimet on keskitetty, niitä on vain tarpeellinen määrä ja ne on sijoitettu ohjaussauvojen läheisyyteen. Säilytyslokerot ovat käteviä ainakin kun ne on suunniteltu hyvin. Riittävästi säilytystilaa kypärälle, juomalle, puhelimelle ja avaimille. Mukavat istuinvaihtoehdot Istuimemme ovat niin mukavia, että niissä jaksaa istua pitkän työpäivän ja täysin säädettäviä. Kaikissa istuimissa on lämmitin ja ilmajousitus. Saatavana on myös automaattinen painonsäätö ja istuimen tuuletus. Turvallisuus ei ole lisävaruste FOGS-yhteensopiva ROPS-ohjaamo, turvavyöhälytin, turvakaari, sivukamera ja paljon muuta. Yksityiskohdilla on merkitystä Vilkaise ohjaamoon. Huomaat, että kaikki yksityiskohdat on suunniteltu käyttömukavuutta ajatellen. Käytännölliset säätimet vähentävät rasitusta Ajonvakaajan, SmartBoom-puomin ja ohjaussauvajärjestelmän kaltaiset ominaisuudet parantavat tuottavuutta. Uudet, helppokäyttöiset tekniikat pienentävät kuljettajan hallintatoimien määrää. Tällaisia tekniikoita ovat esimerkiksi käännön lukitus, automaattinen ajon lukitus tai automaattinen jarru- ja akselilukko. Liitä, lataa ja käytä laitteitasi Kannettavan tai tablet-tietokoneen lataus onnistuu kätevästi 12 V:n ja 10 A:n virtapistokkeen kautta. Saatavana on myös CD-/MP3-radio, jossa on kaiuttimet ja USB-portti. 6

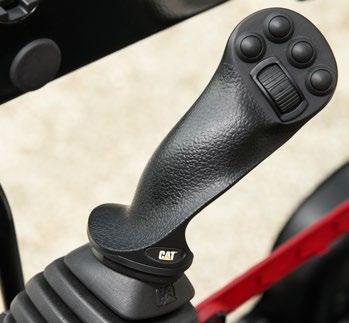

7 Yksinkertaisuutta ja käytännöllisyyttä Helppoa käyttöä Yksilöllinen ohjaamo täysin mukautettavissa Istuimen käsinojat, korkeuden ja kulman säätö Ohjauspylvään säätö, kallistus eteen ja taakse sekä korkeuden säätö Koneen hydrauliikan herkkyys mukautuu erilaisiin tehtäviin Ohjaussauvan ja vasemman polkimen ohjaustoiminnot voi määrittää laitekohtaisesti halutulla tavalla Lisävarusteohjaussauva sisältää lisätoimintoja (kaksi liukusäädintä, kummassakin viisi painiketta) Automaattinen ilmastointi Lämmitettäviä lisävarustepeilejä voi ohjata sähköisesti ohjaamon sisältä Vähäinen melu pienentää rasitusta Ohjaamon paineistus estää pölyn pääsyn sisään ja ohjaamon uusi muotoilu vähentää melua. Ohjaamo kiinnittyy runkoon hydraulisilla kiinnityksillä, joiden ansiosta ohjaamo on hiljaisempi kuin uusissa luksusautoissa. Erinomainen näkyvyys: katso ja huomaa ero! Lasipinnat ovat erittäin suuret Vakiona LED-työvalot ja halogeeniajovalot edessä Ohjaamon LED-valo Vakiona laajakulmakamerat takana ja sivulla Laajakulmaisten peilien kautta entistä parempi näkyvyys maahan asti Samansuuntaiset jaksottaiset (neljä nopeutta) pyyhkimet ulottuvat pyyhkimään koko tuulilasin Molempien kameroiden LED-valojen ansiosta näet ympärillesi myös pimeässä Suojausta on tehostettu integroimalla takakamera vastapainoon. Kahden kamerakuvan tarkastelu samalla jaetulla näytöllä Kummankin kameran kuva näytetään vierekkäin värilaajakuvamonitorissa, jolloin tilanteesta saa hyvän käsityksen yhdellä vilkaisulla. Suuri värimonitori Kuljettaja saa ajantasaiset ja tärkeät tiedot helppolukuisessa muodossa omalla kielellään tarkasta LCD-näytöstä. Käytetyimpien toimintojen valinta on nopeaa pikavalintapainikkeilla. Työlaitteen valintatoiminnolla voidaan esimäärittää enintään kymmenen hydraulista työlaitetta (mukaan lukien uusi Cat rototilt) ja nopeuttaa näin työlaitteiden vaihtoa. 7

8 Seuraava sukupolvi Helpompaa kuin koskaan Askel kohti uutta sukupolvea Kaikkea on paranneltu. Kokonaisuudesta pienimpiin yksityiskohtiin. Kätevät ominaisuudet sekä uudet, edistyneet ja helppokäyttöiset tekniikat auttavat vähentämään päästöjä. Lisäksi ne parantavat tuotteidemme päivittäisiä käyttökokemuksia. Helpompaa kuin koskaan Pyöräalustaisilla kaivukoneillamme työskentely on vertaansa vailla. F-sarja on suunniteltu vastaamaan monenlaisiin päivittäisiin haasteisiin helpolla ja miellyttävällä tavalla. Nopeudensäätö Keskity tiehen, älä jalkoihisi Nopeudensäätö Poljinta ei tarvitse painaa jatkuvasti. Valitse haluamasi nopeus. Paina monitorissa näkyvää pikavalintapainiketta. Nauti kyydistä! Näin helppoa se on. 8

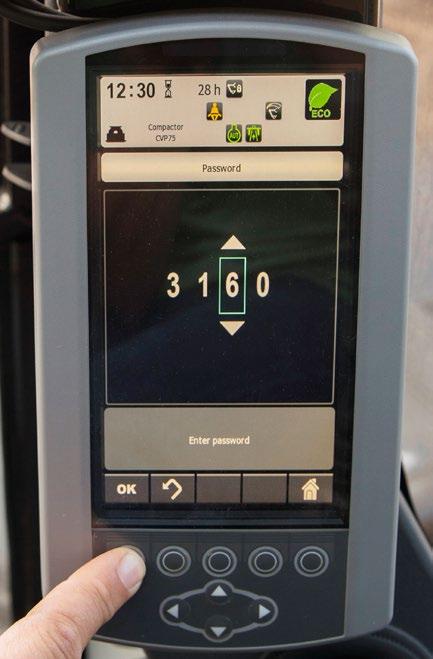

9 Älyteknologia Käännön lukitus ja automaattinen ajon lukitus: käynnistä ja rentoudu Kuljettajan ei tarvitse kumartua kytkemään käännön lukitustappia. Paina painiketta. Kohdista ylärunko alarunkoon. Nauti kyydistä: vihreä merkkivalo vahvistaa, että kääntö ja työlaitteet on lukittu automaattisesti. Käännön lukitus voidaan kytkeä riippumatta työlaitteiden lukoista matalilla nopeuksilla (alle 5 km/h). Näin helppoa se on. Integroitu PIN-koodi sammuta ja rentoudu Varusteita ei tarvitse suojata varkailta erillisellä turvajärjestelmällä. PIN-koodi on integroitu monitoriin (vakiovaruste). Moottorin voi käynnistää, kun oikea koodi on syötetty. Koneen turvajärjestelmä (MSS, lisävaruste) antaa tarvittaessa lisäsuojaa. Näin helppoa se on. Kätevä automaattinen akselilukko Kone hoitaa polkimen painamisen, ja kuljettajalle jää entistä vähemmän hallintatoimia Kone tunnistaa automaattisesti, milloin käyttöjarru ja akseli on lukittava (esimerkiksi kaivun aikana) tai vapautettava (ajo). Näin ollen kuljettajan ei tarvitse jatkuvasti painaa poljinta. Jarru ja akseli vapautuvat automaattisesti, kun ajopoljinta painetaan uudelleen. 9

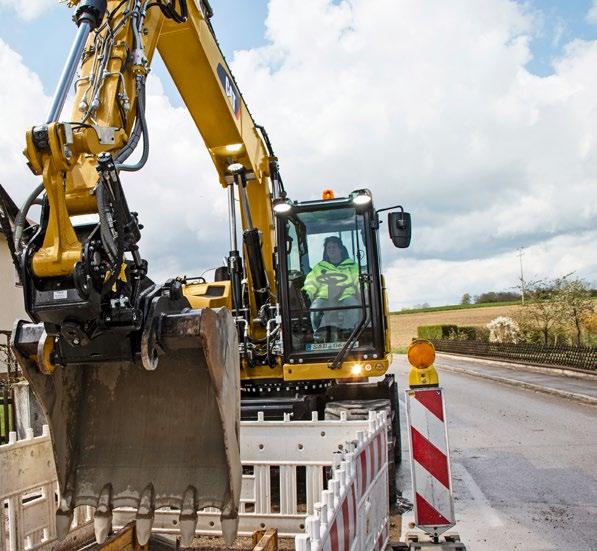

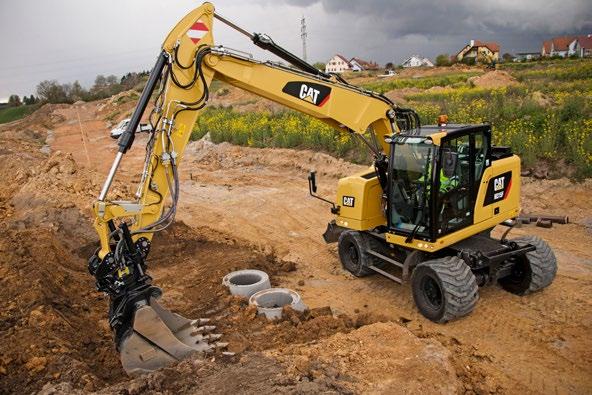

10 Hydrauliikka Nopea, tarkka, joustava Kun materiaalia halutaan siirtää nopeasti, tarvitaan tehokasta hydrauliikkaa sellaista kuin F-sarjassa. Tehokas muotoilu on fiksua ja nopeaa Yksinkertainen rakenne: hydrauliventtiililohkon ja reititysten rakenne on yksinkertainen ja siisti, mikä varmistaa kestävyyden. Älykäs päähydrauliikkajärjestelmä: järjestelmä vähentää moottorin passiivista kuormitusta, mikä puolestaan pienentää polttoaineen kulutusta. Erillinen käännön pumppu: Suljettu hydraulinen piiri on eriytetty pelkkää kääntöä varten. Kahden erillisen pumpun ansiosta kääntöliikkeet ovat nopeita ja sujuvia. Kääntöön käytetään omaa erillistä pumppua, ja toinen pumppu on varattu muille toiminnoille. Hallittavuus huipussaan Kuorman tunnistava hydrauliikka: Cat-kaivukoneiden pääominaisuuksiin kuuluu hyvä hallittavuus. Kuorman tunnistava hydrauliikkajärjestelmä on yksi ratkaisevista tekijöistä tämän ominaisuuden takana se nopeuttaa kiertoaikoja, kasvattaa nostokykyä ja antaa kauhalle ja kaivuvarrelle voimaa tehokkaaseen työskentelyyn. Säädettävä hydrauliikan herkkyys: voit säätää koneen hydrauliikan ohjausherkkyyttä kulloiseenkin tehtävään parhaiten sopivaksi. Kaivuvarren regenerointipiiri: parantaa tehokkuutta ja ohjattavuutta ja lisää näin tuottavuutta. Proportionaalinen lisähydrauliikka erinomaista monikäyttöisyyttä Sisältää vakiona keskipaineen, korkeapaineen ja hydraulisen pikakiinnikkeen linjat ja piirit. 10

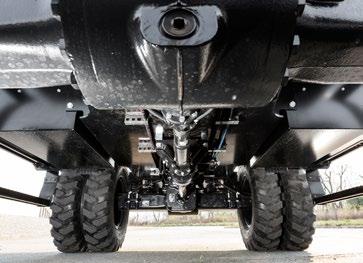

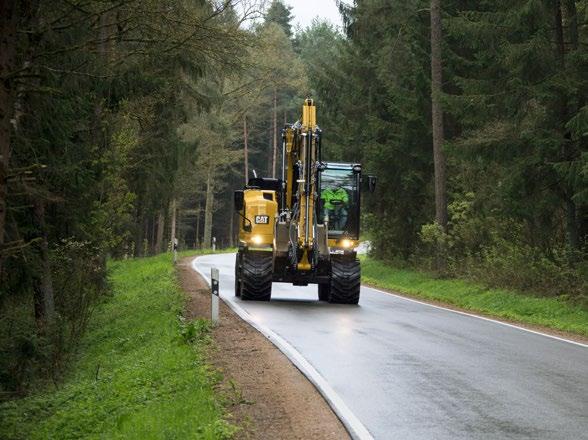

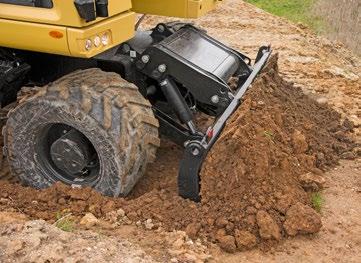

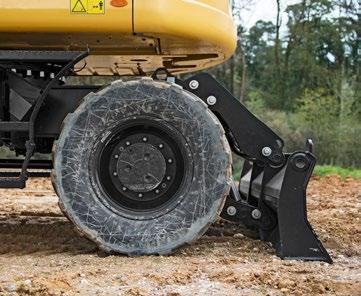

11 Alavaunu Voimaa ja monikäyttöisyyttä 35 km/h:n nopeudella Raskaan käytön akselit Tehokkaat raskaan käytön akselit pidentävät koneen käyttöikää. Vaihteisto on asennettu suoraan taka-akseliin suojan ja optimaalisen maavaran vuoksi. Etuakselin kallistus- ja ohjauskulmat ovat kattavat. Vetoakselin huoltoväli on entistäkin pidempi tuntia. Edistykselliset levyjarrut Vähentävät pyörien varassa työskenneltäessä esiintyvää keinuntaa. Levyjarrujärjestelmä vaikuttaa suoraan napaan eikä vetoakseliin, mikä torjuu planeettavaihteen iskut. Lokasuojat (lisävaruste) Lokasuojat kattavat kaikki renkaat ja suojaavat konetta ja sen ympäristöä ravalta ja irtokiviltä. Ohjaussauvalla ohjaus Voit oikeanpuoleisen ohjaussauvan liukukytkimen ansiosta pitää molemmat kädet ohjaussauvoilla ja samaan aikaan käyttää työlaitteita ja siirtää konetta. Puskulevyn rakenne Optimoitu rakenne lisää tukevuutta ja vakautta sekä helpottaa huoltoa. Lisävarusteena saatavan mallin samansuuntainen kinematiikka pitää puskulevyn maanpinnan suuntaisena kaikilla levyn korkeuksilla. Profiili saa materiaalin liikkumaan paremmin ja vähentää sen pakkautumista. 11

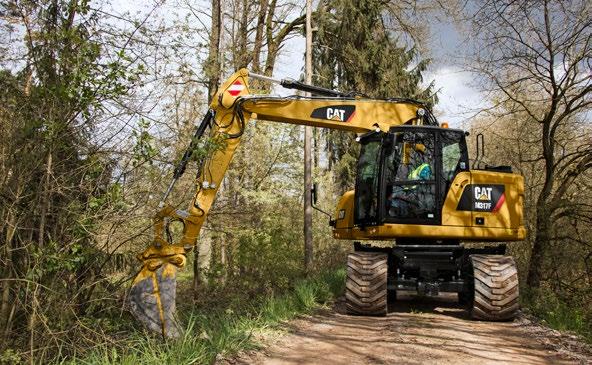

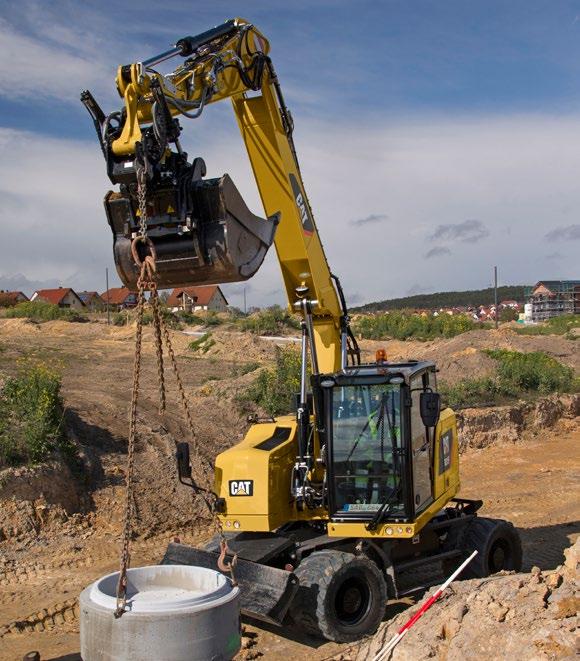

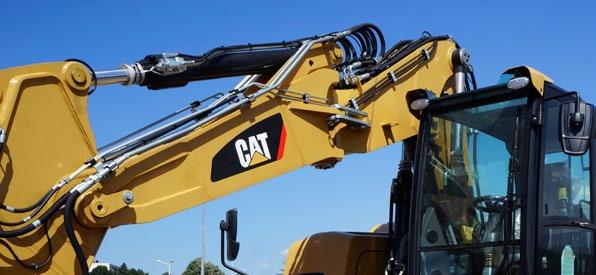

12 Puomit ja kaivuvarret Luotettavaa toimintaa lähellä ja kaukana Vahva suorituskyky Puomien ja kaivuvarsien hitsattu kotelorakenne on kestävä ja pitkäikäinen, ja siinä on paksut, monilevyiset vahvikkeet tukemassa kovalle rasitukselle alttiita kohtia. Joustavuus Puomien ja kaivuvarsien valikoimassa on taatusti jokaiseen tarpeeseen sopiva yhdistelmä. Kaivuvarret Keskipitkällä kaivuvarrella (2 300 mm) saavutetaan paras läpäisykyky ja nostokapasiteetti Pitkä kaivuvarsi (2 450 mm) on täydellinen yhdistelmä syvyyttä/ulottumaa ja kompaktiutta Puomit Taittopuomi parantaa oikean puolen näkyvyyttä ja koneen ajettavuutta. Ketterä taittopuomi on paras ratkaisu pieniin tiloihin ja suurten kuormien nostoon. Cat rototilt nostaa järjestelmän monikäyttöisyyden huippuunsa. Sivusiirtopuomi suuri ulottuvuus helpottaa seinien vieressä tai esteiden yli kaivamista, ajamalla tasoittamista ja asennettujen putkien ympäriltä kaivamista. Kallistettava ojanperkauskauha lisää monikäyttöisyyttä entisestään. 12

13 SmartBoom Vähentää rasitusta ja tärinää Louheen käsittely Kiven käsittely ja viimeistelytyöt sujuvat helposti ja nopeasti. SmartBoompuomi helpottaa työtä ja antaa kuljettajalle mahdollisuuden keskittyä kaivuvarren ja kauhan hallintaan pääpuomin liikkuessa ylös- ja alaspäin ilman pumpun virtausta. Vasarointi Etuosat seuraavat iskuvasaraa automaattisesti sen pureutuessa kiveen. Ohilyöntejä ja liiallista voimankäyttöä vältetään, mikä pidentää vasaran ja koneen käyttöikää. Samanlaisia etuja on täryjyrällä. Kuormaus Kuormaus käy entistä tehokkaammin ja polttoainetta säästyy, kun paluukierto on lyhyempi eikä puomin laskutoimintoon tarvita pumpun virtausta. Ajonvakaaja Suuri ajonopeus mukavuudesta tinkimättä Ajonvakautusjärjestelmän ansiosta epätasaisessa maastossa voidaan ajaa nopeammin kuljettajan ajomukavuuden kärsimättä. Paineakut toimivat etuosan liikettä tasaavina iskunvaimentimina. Ajonvakautus kytketään käyttöön ohjaamon kytkinpaneelin painikkeesta. 13

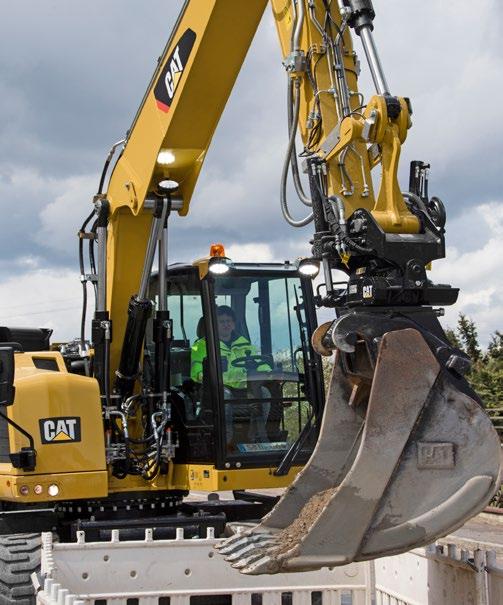

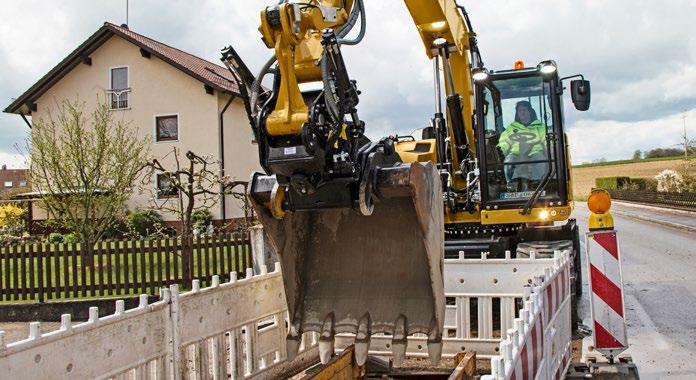

14 UUTTA! Cat rototilt ja rototilt-valmius Cat-kallistaja-pyörittäjä tekee koneen käsittelystä helpompaa. Kallistaja-pyörittäjä on 40 kallistuva ja 360 pyörivä liitäntä pikakiinnikkeen ja Cattyölaitteen välille. Liitäntä vähentää koneen siirtelytarvetta. Pyöräalustaisen kaivukoneen rototiltvalmiuspaketti sisältää kaikki tarvittavat johdot, piirit, ohjelmiston ja edistykselliset ohjaussauvat. Liitäntä koneen ja työlaitteen välillä on täydellinen. UUTTA! Cat rototilt -järjestelmän parametrit voi määrittää suoraan koneen monitorin kautta. Lisälaitteet Hyödynnä koneesi koko kykyvalikoima Säästä aikaa työlaitteiden vaihdossa Hydraulisten työlaitteiden vaihto sekunneissa: Uusi itsekytkeytyvä hydraulinen pikakiinnike automatisoi työlaitteen vaihdon, joten kuljettaja voi vaihtaa työlaitetta nopeasti, mukavasti ja turvallisesti ohjaamosta käsin. Itsekytkeytyvän laitteen ainutlaatuinen rakenne ehkäisee letkujen rikkoutumista, mikä vähentää tahattomia käyttökatkoja. Ratkaisu lisää sekä tehokkuutta että tuottavuutta. 14

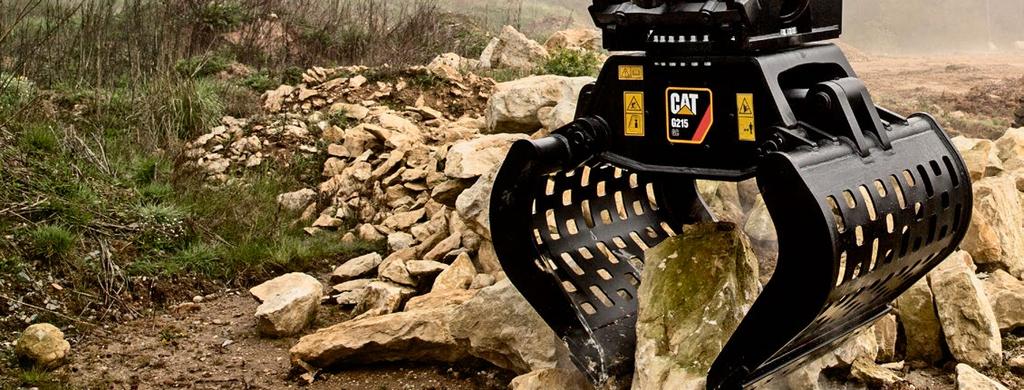

15 Tehokas yhdistelmä Yhdistä hydrauliset Cat-työlaitteet Cat-koneeseen, niin saat enemmän irti sisäänrakennetusta vakioohjelmistosta. Työlaitteiden vaihto ei ole koskaan ollut helpompaa! Paras hyöty koneesta Jos konetta tarvitaan useisiin erilaisiin työtehtäviin, kompakti koneemme on oikea ratkaisu. Koneen käyttömahdollisuuksia on helppo laajentaa entisestään käyttämällä erilaisia Cat-työlaitteita. Nopeasti työstä toiseen Pikakiinnike nopeuttaa työlaitteiden vaihtoa ja lisää näin joustavuutta. Uusi pikakiinnikepiiri ja uudet pikakiinnikelinjat ovat yhteensopivia Catin omien pikakiinnikkeiden ja tappitarrainpikakiinnikkeiden kanssa ilman, että koneeseen tarvitsee tehdä muutoksia tai asentaa lisävarusteita. Kaivaminen, kuormaus ja viherrakentaminen Laajasta kauhavalikoimasta löytyy ratkaisu kaivamiseen, ojitukseen, kuormaukseen ja viimeistelyyn. Luiskakauhat soveltuvat käyttötarkoituksiin, joissa kynnet saattaisivat vahingoittaa pintoja. Tällaisia käyttötarkoituksia ovat esimerkiksi tasoitus ja muut viherrakentamisen viimeistelytyöt tai irtonaisen ja kasatun materiaalin kuormaus. Materiaalin lajittelu ja käsittely Ympäristönsuojelumääräysten tiukentuessa tarvitaan tehokasta jätteenkäsittelyä. Catin kahmarit auttavat säästämään kuljetus-, työvoima- ja hävityskustannuksissa. Roskat voidaan lajitella jo työmaalla ja kuljettaa erikseen. Catin kaivurikahmareiden erinomaiseen läpäisykykyyn voi aina luottaa. Tienrakennus, tiivistäminen ja teiden kunnossapito Sopivalla työlaitteella varustettu kone suoriutuu työstä kuin työstä nopeasti, olipa kysymyksessä sitten pintahöyläys vaakasuorilla kauhoilla, ojanperkaus, viemäriputki- ja vesijohtotyöt tai tiivistys. Murtaminen ja romutus Kun jokin rakenne pitää purkaa, se on tehtävä nopeasti. Catin E-sarjan vasarat ovat nopeatahtisia, ja leikkureilla romunkäsittely sujuu tehokkaasti. Lisäksi niitä voi kääntää

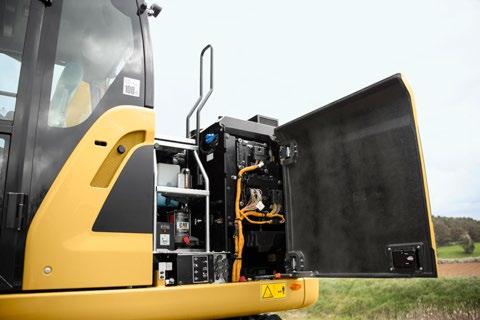

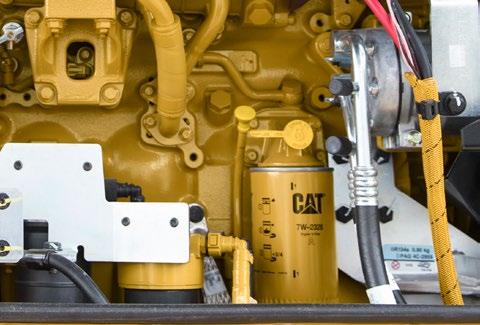

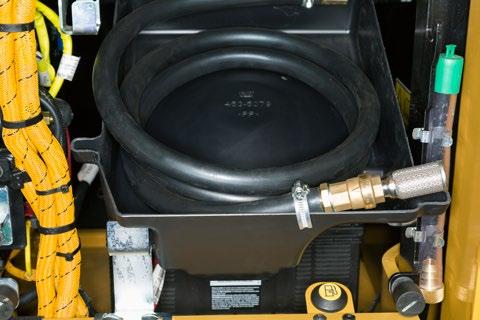

16 Huollettavuus Kun käyttöaika on tärkeää Vaivaton käynti huoltokohteisiin Säännölliset huoltokohteet, kuten polttoaine- ja öljynsuodattimet sekä nesteliittimet, ovat saavutettavissa maanpinnan tasolta. Moottorin ilmansuodattimeen sekä polttoaine- ja DEF-säiliöihin puolestaan yltää turvalliselta, luistamattomalta uudelta huoltotasanteelta. Ylävaunussa on leveät komposiittihuoltoluukut, jotka on suunniteltu kestämään iskuja. Kaikissa luukuissa on avaamista helpottavat kaasutuet. Toimivia rakenneratkaisuja kaikkiin lämpötiloihin Jäähdytys on tehokasta, koska jäähdyttimet on suunniteltu rinnakkaisiksi ja puhaltimet aksiaalisiksi. Järjestelmä on kokonaan moottoritilan ulkopuolella, jotta melu ja lämpö pysyvät kurissa. Kaikki jäähdyttimet on koottu samaan paikkaan. Niissä on helposti puhdistettavat kennot sekä kallistuslaite, jonka avaamiseen ei tarvita työkaluja. Raikas tuulahdus Ohjaamon ilmanvaihtojärjestelmän käyttämä ulkoilma tulee raitisilmasuodattimen läpi. Suodatin on sijoitettu ohjaamon sivulle, jossa siihen pääsee helposti käsiksi. Suodatin on turvassa lukollisen, virtaavaimella avattavan luukun takana. Voitelu- ja polttoaineiden vakio-ominaisuudet Sähkötoiminen voitelujärjestelmä on aikaa säästävä vakiovaruste, joka voitelee koko ylärungon. Alavaunun voitelukohtia on vähän, ja ne on koottu ryhmäksi. Uusi vetoakseli pidentää voiteluvälit 500 tunnista tuntiin, ja ala-akselin laakeri voidaan voidella samalla kuin vetoakselikin. Myös sähköinen polttoainepumppu on vakiovarusteena. Siisteyssyistä letkulle on oma säilytyslaatikko. Kone suoriutuu pikkutarkoistakin huoltotöistä nopeasti, sillä siinä on uusi sähkökäyttöinen nostopumppu, jonka ansiosta järjestelmää ei tarvitse esitäyttää manuaalisesti. Lisäksi vakiovarusteisiin kuuluu polttoaineen- ja vedenerotin. Yksinkertaisuus on valttia. 16

17 Integroidut tekniikat Rahanarvoista tietoa Cat Connect parantaa tehokkuutta työmailla hyödyntämällä tekniikkaa ja palveluja älykkäästi. Tällä tekniikalla varustetuista koneista saadaan enemmän kalustoa ja töitä koskevaa tietoa. Cat Connect -tekniikat parantavat tilannetta seuraavilla keskeisillä alueilla: KALUSTON- HALLINTA Kalustonhallinta enemmän käyttöikää ja alhaisemmat käyttökustannukset TUOTTAVUUS Tuottavuus tuotantomäärien tarkkailu ja työmaan tehokkuuden hallinta TURVALLISUUS Turvallisuus parempi tietoisuus työympäristön tilanteesta parantaa sekä työntekijöiden että kaluston turvallisuutta Cat Connect -tekniikoiden ominaisuuksia: Link Link-tekniikat tuovat koneisiin langattomia ominaisuuksia, jotka mahdollistavat koneen anturien, hallintamoduulien ja muiden Cat Connect -tekniikoiden keräämien tietojen kaksisuuntaisen siirron. Koneiden etähallinta Cat Product Link -järjestelmä on koneen valvontajärjestelmän erottamaton osa. Järjestelmä tekee kalustonhallinnasta selkeää. Järjestelmällä voi valvoa koneen sijaintia, käyttötunteja, polttoaineen kulutusta, tuottavuutta, joutokäyntiaikaa ja diagnostiikkakoodeja VisionLink -käyttöliittymän kautta. Näin voit maksimoida tehokkuuden, parantaa tuottavuutta ja alentaa käyttökustannuksia. KALUSTONHALLINTA TUOTTAVUUS TURVALLISUUS KESTÄVÄ KEHITYS 17

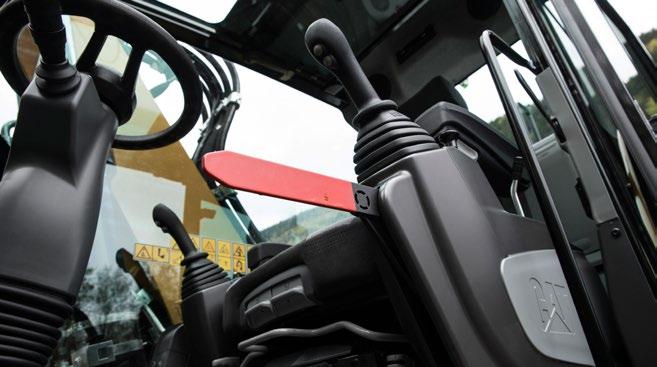

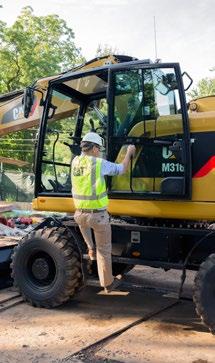

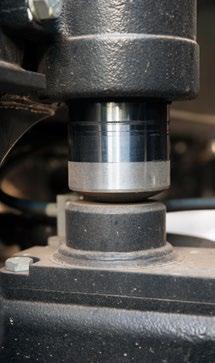

18 Turvallisuus Turvallisuus EI ole lisävaruste 2 Ohjaamoon nousu Meillä on turvallinen ratkaisu ohjaamoon kiipeämiseen: Kolme pitkää ohjaamon sisäänkäynnin suuntaista askelmaa Liukuestelevyt kaikilla kulkutasoilla ja jokaisella askelmalla pienentävät liukastumisvaaraa Kätevä kädensija ovessa Kallistuva konsoli varmistaa esteettömän pääsyn sisään ja ulos 1 3 Turvallinen ja hiljainen ohjaamo Ohjaamo on työympäristönä turvallinen. Tärinän ja melun vaimennus parantaa kuljettajan mukavuutta. 6 18

19 Sulautetut ominaisuudet Älylaitteet parantavat turvallisuutta: 1) Laminoitu tuulilasi ja kattoikkuna: EN356 P5A -standardien mukainen yksiosainen 10 mm:n tuulilasi ja kattoikkuna 2) Letkurikkoventtiilit 3) Turvavyön merkkivalo 4) Turvavipu 5) Hätäsammutuskytkin 6) Automaattinen jarru- ja akselilukko 7) Rei'itetyt kulkutasot, joissa liukuesteet 8) Akun päävirtakytkin 9) Käännön ja työlaitteen elektroninen lukko 10) Säädettävä ajohälytin 11) Kaikissa ovissa on kaasutukisylinterit 12) Hätävasara ja -uloskäynti 13) ROPS-vaatimusten mukainen ohjaamo, johon sopii ylä- ja etuosan suojukset 14) Äänieristys 15) Majakka saatavana 16) Pikakiinnikkeen hallintakytkin, ISO standardin mukainen Älykäs valaistus LED-valot kaikissa työvaloissa parantavat näkyvyyttä pimeällä Halogeenivalot etuosan ajovaloissa Ohjaamon LED-valo parantaa ohjaamon valaistusta Omat LED-valot taka- ja sivukameroille Erinomainen näkyvyys Suurista laseista on erinomainen näkyvyys eteen, ylös, taakse ja sivuille myös oikealle. Vakiotakakamera tuottaa selkeän näkymän koneen takaa. Vakiosivukameran avulla kuljettaja voi tarkistaa, ettei etuoikealta koneen taakse ulottuvalla alueella ole esteitä. Tarkastele jaetulla näytöllä yhtä aikaa sekä taka- että sivukameran kuvaa. Kaikissa kameroissa on lämmitetyt laajakulmaobjektiivit. Myös peilit ovat laajakulmaisia, joten niiden kautta näkyvyys ei ulotu pelkästään koneen ympärille, vaan myös maahan. 19

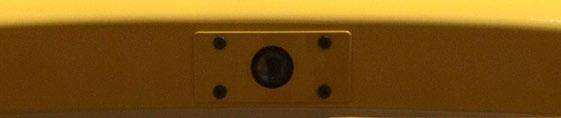

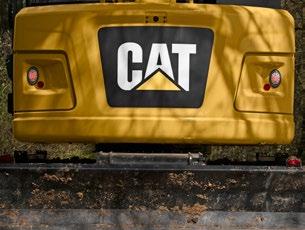

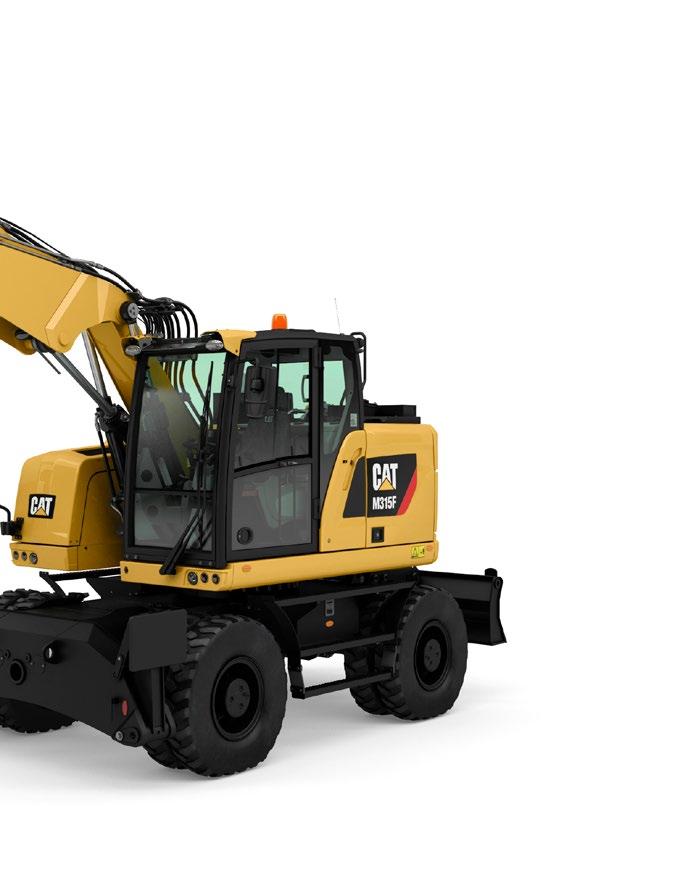

20 Vertaansa vailla oleva näkyvyys Varmista, ettei takanasi ole mitään 10 Näkyvyys joka puolelle on ensiarvoisen tärkeää erityisesti koneissa, jotka kulkevat yleisillä teillä ) Suuri kattoikkuna ja tuulilasi 2) Tehokas valaistus, kaikissa työvaloissa LED-valot 3) Lisävarusteena sähköisesti säädettävät lämmitetyt peilit 4) Hyvä näkyvyys vasemmalle sivulle lasisesta ovesta 5) Halogeeniajovalot edessä 6) Leveä takaikkuna 7) Heijastavat punaiset valot vastapainossa ja takapuskulevyssä/tukijaloissa 8) Takana vakiona LED-valolla varustettu laajakulmakamera 9) Sivulla vakiona LED-valolla varustettu laajakulmakamera 10) Kahden kamerakuvan tarkastelu samalla jaetulla näytöllä 11) Suuri oikean puolen sivuikkuna 12) Laajakulmaiset peilit ja ylimääräinen alapeili, jonka kautta näkyvyys maahan 7 4 Kattava asiakastuki Cat-edustajasi tarjoaa laadukasta tukea Luotettavaa tukea Cat-edustajat ovat myynnin ja palvelun ammattilaisia, jotka auttavat sinua valitsemaan oikean koneen ja tarjoavat asiantuntevaa sekä jatkuvaa tukea. Paras pitkän aikavälin sijoitus rahoitusratkaisuja ja -palveluja hyödyntämällä Tuottavaa toimintaa koulutusohjelmien avulla Ennaltaehkäisevä huolto ja monipuoliset huoltosopimukset Käyttöaika ja luokkansa paras osien saatavuus Korjata vai vaihtaa? Cat-edustaja auttaa sinua valitsemaan parhaan vaihtoehdon. 20

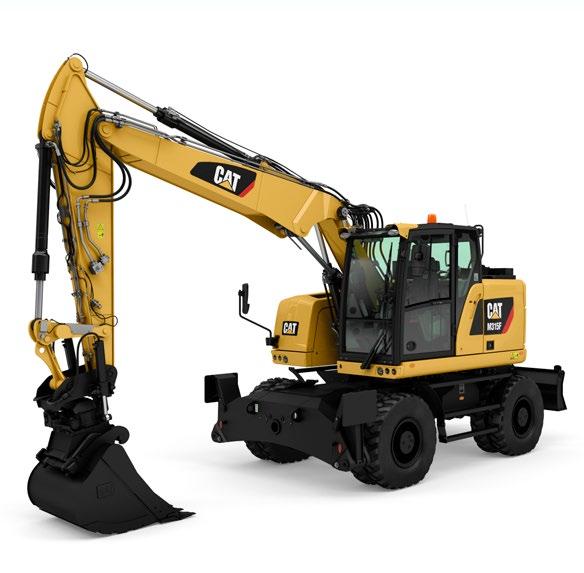

21 M315F pyöräalustaisen kaivukoneen tekniset tiedot Moottori Moottorimalli Cat C4.4 ACERT (1) Teho Moottorin bruttoteho (enintään) ISO ISO (metrijärjestelmä) Nettoteho (nimellisarvo) (2) ISO 9249 / SAE J r/min 117 kw (157 hp) 159 hv ISO 9249 / SAE J1349 (metrijärjestelmä) 152 hv 80/1269/ETY Nettoteho (enintään) ISO 9249 / SAE J1349 ISO 9249 / SAE J1349 (metrijärjestelmä) 152 hv 80/1269/ETY Sisähalkaisija Isku Iskutilavuus 112 kw (150 hp) 112 kw (150 hp) 112 kw (150 hp) 112 kw (150 hp) 105 mm 127 mm 4,4 l Suurin vääntö kierrosnopeudella r/min 710 Nm Sylinterimäärä 4 (1) Täyttää Euroopan unionin vaiheen IV päästöstandardien vaatimukset. (2) Nimellisnopeus r/min. Ilmoitettu nettoteho on vauhtipyörältä saatavana oleva teho, kun moottorissa on varusteena ilmanpuhdistin, pakokaasujen jälkikäsittelymoduuli (CEM), vaihtovirtalaturi ja keskinopeudella käyvä jäähdytyspuhallin. Tehoa ei tarvitse pienentää alle metrin korkeudessa. Tehoa pienennetään automaattisesti yli metrin korkeudessa. Vaihteisto Eteen/taakse 1. vaihde 10 km/h 2. vaihde 35 km/h Ryömintä 1. vaihde 3 km/h 2. vaihde 10 km/h Vetokyky 104 kn Enimmäisnousukyky ( kg) 78 % Täyttötilavuudet Polttoainesäiliö (kokonaistilavuus) DEF-säiliö Jäähdytysjärjestelmä Moottorin kampikammio Taka-akselin kotelo (tasauspyörästö) Ohjaava etuakseli (tasauspyörästö) Päätepyörästö Powershift-vaihteisto Kääntömekanismi Suurin kääntönopeus Suurin käännön vääntömomentti Alavaunu 295 l 19 l 38 l 10,5 l 14 l 10,5 l 2,5 l 2,5 l 8,1 r/min 37,5 knm Maavara 370 mm Suurin ohjauskulma 35 Akselin keinuntakulma ±8,5 Pienin kääntösäde Renkaan ulkoreunasta mm Taittopuomin päästä mm Sivusiirtopuomin päästä mm Painot Työpainot* kg Painot Taittopuomi Puskulevy takana kg Puskulevy edessä, tukijalat takana kg Sivusiirtopuomi Puskulevy takana kg Puskulevy edessä, tukijalat takana kg Kaivuvarret** Keskipitkä, mm 615 kg Pitkä, mm 660 kg Vastapaino Vakio kg ** Työpainossa on huomioitu keskipitkän kaivuvarren, kg:n vastapainon, täyden polttoainesäiliön, kuljettajan, pikakiinnikkeen (210 kg), kauhan (490 kg) ja ilmatäytteisten paripyörien paino. Paino vaihtelee kokoonpanon mukaan. ** Sisältää sylinterin, kauhan nivelen, tapit ja vakiohydraulilinjat. 21

22 M315F pyöräalustaisen kaivukoneen tekniset tiedot Hydrauliikkajärjestelmä Säiliön tilavuus Järjestelmän tilavuus Suurin paine Työlaitteen piiri Normaali Raskas nosto Ajon piiri Lisäpiiri Korkea paine Keskipaine Kääntömekanismi Suurin virtaus Työlaitteen/ajon piiri Lisäpiiri Korkea paine Keskipaine Kääntömekanismi Renkaat Vakio Lisävaruste Puskulevy 115 l 230 l 350 bar 375 bar 350 bar 350 bar 185 bar 330 bar 220 l/min 220 l/min 48 l/min 70 l/min (ilmatäytteiset paripyörät) (umpikumiset paripyörät) 315/70R22.5 (ilmatäytteiset paripyörät ei kivisuojaa renkaiden välissä) 445/70/R19.5 TL XF (ilmatäytteiset yksittäispyörät) Puskulevyn tyyppi Säteittäinen Leveyssuuntainen Leveys mm mm Puskulevyn ympäripyörimiskorkeus 540 mm 576 mm Puskulevyn kokonaiskorkeus 580 mm 680 mm Suurin laskusyvyys maanpinnan tasosta 120 mm 131 mm Suurin nostokorkeus maasta 475 mm 496 mm Päästöt ja turvallisuus Moottorin päästöt Vaihe IV DEF Täytettävä ISO standardin vaatimukset Nesteet (valinnainen) Cat Bio HYDO Advanced Biohajoava, merkitty EU:n ympäristömerkillä (kukka) Biodiesel, enintään B20 Täyttää mineraalidieseliä koskevat standardit EN14214 tai ASTM D6751 sekä EN590 tai ASTM D975 Tärinätasot Suurin, kädet/käsivarret ISO 5349:2001 <2,5 m/s² Suurin, koko vartalo ISO/TR 25398:2006 <0,5 m/s² Istuimen tärinän läpäisykyvyn kerroin ISO 7096:2000 spektriluokka EM5 <0,7 Standardit ROPS Kuljettajan suojarakenne: ylä- ja etuosan suojukset Ohjaamo/melutasot Melutaso Caterpillarin ROPS (Rollover Protective Structure) -rakenne on standardin ISO :2008 ROPSvaatimusten mukainen. FOPS (Falling Object Protective Structure) on standardien ISO 10262:1998 ja SAE J1356:2008 FOPSvaatimusten mukainen. Jäljempänä lueteltujen standardien mukainen Kuljettajaan kohdistuva ääni 2000/14/EY 71 db(a) Ääni koneen ulkopuolella 2000/14/EY 100 db(a) Kuljettajaan kohdistuva ääni Caterpillarin ohjaamossa kuljettajaan kohdistuva äänenpainetaso on mitattu 2000/14/EY-määräyksen mukaisesti, kun ohjaamo on asennettu paikoilleen oikein ja mittaus tehdään ovi ja ikkunat suljettuina. Ääni koneen ulkopuolella koneen ulkoinen äänenpainetaso on mitattu 2000/14/EY-määräyksen mukaisesti. Kuulonsuojaimet voivat olla tarpeen, jos konetta käytetään ohjaamon ollessa avoin (kun sitä ei ole huollettu oikein tai ovet tai ikkunat ovat auki) pitkiä yhtäjaksoisia aikoja tai meluisassa ympäristössä. 22

23 M315F pyöräalustaisen kaivukoneen tekniset tiedot Mitat Kaikki mitat ovat likimääräisiä arvoja. Mitat koskevat koneita, joissa on ilmatäytteiset renkaat. Taittopuomi Sivusiirtopuomi Kaivuvarren pituus 1 Kuljetuskorkeus putoavilta esineiltä suojaava rakenne ja kädensijat laskettuina (korkein kohta puomin ja ohjaamon välissä) 2 Kuljetuspituus (puskulevy laskettuna) mm mm mm Tukipiste 4 Perän kääntösäde mm mm Vastapainon maavara 6 Ohjaamon korkeus ei suojausta putoavilta esineiltä, kädensijat laskettuina mm mm Ei suojausta putoavilta esineiltä, kädensijoja ei laskettu mm Putoavilta esineiltä suojaavan rakenteen kanssa mm Koneen kokonaisleveys Säteittäisellä / koneen suuntaisella puskulevyllä varustettu alavaunu / / Leveys tukijalat maassa mm Leveys tukijalat nostettuina mm / / Leveys puskulevyn kanssa mm / / mm 120/ /130 8 Suurin tukijalkojen syvyys * Renkaiden suurin maavara tukijalat täysin alas laskettuina Siirtoajo, mm:n kaivuvarsi Alavaunu, yhdet tukijalat ja puskulevy 23

24 M315F pyöräalustaisen kaivukoneen tekniset tiedot Työskentelyulottuvuudet Taittopuomi Sivusiirtopuomi Kaivuvarren pituus mm Kaivukorkeus mm Tyhjennyskorkeus mm Kaivusyvyys mm Pystysuoran seinämän kaivusyvyys mm Perkaussyvyys 2,5 m:n etäisyydellä mm Pitkä ulottuma mm Ulottuma maanpinnan tasossa mm Kauhan voimat (ISO 6015) kn Kaivuvarren voimat (ISO 6015) kn Työskentelyulottumissa on huomioitu ilmatäytteiset renkaat. Ulottuma-arvot on laskettu käyttämällä yleiskäyttöistä mm:n kauhaa, jonka tilavuus on 0,68 m3 ja jossa on J250-kärjet sekä CW-20-H.4.N-pikakiinnike, jolloin kärjen säde on mm. Murtovoiman arvot on laskettu raskasta nostoa käyttäen, ilman pikakiinnikettä ja huulilevyn säteen ollessa mm. 24

25 M315F pyöräalustaisen kaivukoneen tekniset tiedot Kauhan tekniset tiedot ja yhteensopivuus Erikoiskauhoja voit tiedustella Cat-edustajilta. Taittopuomi Sivusiirtopuomi Kaivuvarren pituus mm mm mm mm Leveys Paino Tilavuus (ISO) Vapaana pyörien varassa Takapuskulevy laskettuna Etupuskulevy/takatukijalat nostettuina Etupuskulevy/takatukijalat laskettuina Vapaana pyörien varassa Takapuskulevy laskettuna Etupuskulevy/takatukijalat nostettuina Etupuskulevy/takatukijalat laskettuina Vapaana pyörien varassa Takapuskulevy laskettuna Etupuskulevy/takatukijalat nostettuina Etupuskulevy/takatukijalat laskettuina Vapaana pyörien varassa Takapuskulevy laskettuna Etupuskulevy/takatukijalat nostettuina Etupuskulevy/takatukijalat laskettuina Tappikiinnitteiset kauhat mm kg m , ,31 Yleiskäyttö (GD) , , , ,76 Raskas käyttö (HD) ,76 Tappitarrainpikakiinnike mm kg m , ,31 Yleiskäyttö (GD) , , , ,76 CW20-/CW20s-kauhat mm kg m3 Ojanperkaus (DC) , ,00 Ojanperkaus, kallistettava (DCT) , , , ,31 Yleiskäyttö (GD) , , , , ,76 Raskas käyttö (HD) , ,76 TRS10-rototilt-järjestelmä mm kg m , , ,31 Yleiskäyttö (GD) , , , , ,76 Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen standardin EN474 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta, kun puomiyhdistelmä on täydessä mitassaan maan suunnassa ja kauha on käännetty sisäänpäin. Kapasiteetti perustuu standardiin ISO Kauhan painoon sisältyy pitkät kärjet. Materiaalin enimmäistiheys kg/m3 Materiaalin enimmäistiheys kg/m3 Materiaalin enimmäistiheys kg/m3 Materiaalin enimmäistiheys kg/m3 Ei suositella Caterpillar suosittelee sopivien työlaitteiden käyttämistä, jotta asiakkaat saavat suurimman mahdollisen hyödyn tuotteistamme. Jos koneessa käytetään työlaitteita (koskee myös kauhoja), jotka eivät ole esimerkiksi painoa, mittoja, virtauksia ja paineita koskevien Caterpillar-suositusten tai -määritysten mukaisia, koneen suorituskyky ja tuotantomäärät sekä koneen vakaus, luotettavuus tai osien kestävyys saattavat heikentyä. Työlaitteen vääränlainen käyttö saattaa aiheuttaa raskaiden kuormien heilahtamista, vääntymistä, kiertymistä tai takertumista, mikä puolestaan lyhentää puomien ja kaivuvarsien käyttöikää. 25

26 M315F pyöräalustaisen kaivukoneen tekniset tiedot Työlaiteopas* Koneen työlaitteita ja niiden malleja valittaessa on kiinnitettävä huomiota työlaitteen käyttötarkoitukseen ja kestävyyteen sekä tehtävän työmäärään. Suositellut käyttötarkoitukset ja kapasiteetit on kerrottu työlaitteiden tiedoissa. Puomin tyyppi Taittopuomi Sivusiirtopuomi Koneen suuntainen Koneen suuntainen Alavaunun tyyppi Säteittäinen puskulevy Säteittäinen puskulevy puskulevy puskulevy Alavaunu (1) (2) (1) (2) (1) (2) (1) (2) Lisälaitteet Hydraulivasara Purku- ja lajittelukahmari (D purkukourat, R jätteenkäsittelykauhat) Romu- ja purkuleikkuri Täryjyrä Materiaalinkäsittelykahmarit Nelipiikkikahmari (5 piikkiä) Kaksiosainen kahmari (kaivu) Leveys mm Kaivuvarren pituus H110Es H115Es G310 GC G310 GC, kiinteä CAN G310B-D/R G310B-D/R, kiinteä CAN G313 GC G313 GC, kiinteä CAN S320B CVP mm mm mm mm mm mm GSM l, 300 l ja 400 l 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 GSM L 1,8 1,2 1,8 1,8 1,8 1,8 1,8 1,8 1,2 1,2 1,8 1,8 1,2 1,2 1,8 1,8 GSM L 1,2 1,2 1,8 1,8 1,2 1,2 1,8 1,8 1,8 1,8 1,8 1,8 GSM L 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 GSM L 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 GSM L 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 GGS l 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 GGS L 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 Materiaalin tiheys 1,2 t/m³ (pienitiheyksinen materiaali) 1,8 t/m³ (tavallinen materiaali) Cat rototilt TRS10 S60/S60 Saranan tyyppi Tappi/S60 (ylä-/alaosa) Tappi/CW-kiinnike G210 GC Purku- ja lajittelukahmari Nämä D- ja S-kahmarit, täryjyrä ja myös kauhat ovat saatavana rototiltiin. G213 GC Soveltuvuus vaihtelee käyttökohteen mukaan. Saat lisätietoja soveltuvuudesta edustajaltasi. Täryjyrä CVP75 Hydraulivasara H110Es/H115Es Hydraulivasaroiden käyttö on sallittu rajoitetusti. Pikakiinnikkeet Tappitarrainpikakiinnike Cat PG Työn mukainen pikakiinnike CW-20/CW-20s Nämä kiinnikkeet ovat saatavana M315F-kaivukoneeseen. CWAC-40 (itsekytkeytyvä) (1) Puskulevy laskettuna (2) Puskulevy ja tukijalat laskettuina Työlaite sopii täydellisesti Tappi-, työn mukainen Cat- tai tappitarrainpikakiinnike Vain tappikiinnitys Vain keulan yli Puomiin asennettuna mm mm mm mm mm mm mm mm mm mm Kiinnitys vain edestä työn mukaisella Cat-kiinnikkeellä (tappi- ja CW-kiinnitys) Kiinnitys vain edestä Cat-tappitarrainkiinnikkeellä (tappi-, CW- ja Cat PG -kiinnitys) Kiinnitys vain edestä Cat AutoConnect -kiinnikkeellä (tappi-, CW-, Cat PG- ja CWAC -kiinnitys) Ei suositella * Kaikkia tuotteita ei ole saatavilla kaikilla alueilla. Pyöräalustaisen kaivukoneen kokoonpano vaikuttaa soveltuvuuteen. Saat lisätietoja alueellasi saatavilla olevista tuotteista sekä oikean työlaitteen valinnasta Cat-edustajalta. Huomautus: purku- ja lajittelukahmari: kiinteä CAN kiinteät saranalevyt CW-pikakiinnikkeen käyttöä varten. Koneen työlaitteita ja niiden malleja valittaessa on kiinnitettävä huomiota työlaitteen käyttötarkoitukseen ja kestävyyteen sekä tehtävän työmäärään. Suositellut käyttötarkoitukset ja kapasiteetit on kerrottu työlaitteiden tiedoissa. 26

27 M315F pyöräalustaisen kaivukoneen tekniset tiedot Nostokyky taittopuomi Arvot on ilmoitettu kiloina (kg), kauhan sylinteri ja kauhan nivel asennettuina, ilman työlaitetta, vastapainon (3 750 kg) kanssa ja raskasta nostoa käyttäen. Pitkä kaivuvarsi mm Suurimman ulottuman kuorma (kaivuvarren pää / kauhan tappi) Kuorma edessä Kuorma takana Kuorma sivulla Kuormauspisteen korkeus mm mm mm Alavaunun kokoonpano Ala-asento, takapuskulevy nostettuna *3 650 *3 650 *3 650 *3 250 *3 250 *3 250 Ala-asento, takapuskulevy laskettuna *3 650 *3 650 *3 650 *3 250 *3 250 *3 250 Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *3 650 *3 650 *3 650 *3 250 *3 250 * mm Ala-asento, takapuskulevy laskettuna *3 700 *3 700 *3 700 *3 250 *3 250 *3 250 Ala-asento, etuosan tukijalat ja takapuskulevy nostettuina *3 700 *3 700 *3 700 *3 250 *3 250 *3 250 Ala-asento, etuosan tukijalat ja takapuskulevy laskettuina *3 700 *3 700 *3 700 *3 250 *3 250 *3 250 Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *3 700 *3 700 *3 700 *3 250 *3 250 *3 250 Ala-asento, takapuskulevy nostettuna * * * Ala-asento, takapuskulevy laskettuna *4 400 * *3 250 * *2 850 * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *4 400 *4 400 *4 400 *3 250 *3 250 *3 250 *2 850 *2 850 * mm Ala-asento, takapuskulevy laskettuna *4 450 *4 450 *4 450 *3 250 * *2 850 * Ala-asento, etuosan tukijalat ja takapuskulevy nostettuina *4 450 * *3 250 * *2 850 * Ala-asento, etuosan tukijalat ja takapuskulevy laskettuina *4 450 *4 450 *4 450 *3 250 *3 250 *3 250 *2 850 *2 850 *2 850 Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *4 450 *4 450 *4 450 *3 250 *3 250 *3 250 *2 850 *2 850 *2 850 Ala-asento, takapuskulevy nostettuna * * Ala-asento, takapuskulevy laskettuna *4 950 * * *2 750 * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *4 950 *4 950 *4 950 *4 150 * *2 750 *2 750 * mm Ala-asento, takapuskulevy laskettuna *4 950 * * *2 750 * Ala-asento, etuosan tukijalat ja takapuskulevy nostettuina *4 950 * * Ala-asento, etuosan tukijalat ja takapuskulevy laskettuina *4 950 *4 950 *4 950 *4 150 * *2 750 *2 750 *2 750 Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *4 950 *4 950 *4 950 *4 150 *4 150 *4 150 *2 750 *2 750 *2 750 Ala-asento, takapuskulevy nostettuna * * Ala-asento, takapuskulevy laskettuna *5 750 * * *2 800 * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *5 750 *5 750 *5 750 *4 400 * *2 800 *2 800 * mm Ala-asento, takapuskulevy laskettuna *5 750 * * *2 800 * Ala-asento, etuosan tukijalat ja takapuskulevy nostettuina * * Ala-asento, etuosan tukijalat ja takapuskulevy laskettuina *5 750 *5 750 *5 750 *4 400 * *2 800 *2 800 *2 800 Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *5 750 *5 750 *5 750 *4 400 * *2 800 *2 800 *2 800 Ala-asento, takapuskulevy nostettuna Ala-asento, takapuskulevy laskettuna * * * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *6 350 * *4 650 * *2 950 * mm Ala-asento, takapuskulevy laskettuna * * * Ala-asento, etuosan tukijalat ja takapuskulevy nostettuina Ala-asento, etuosan tukijalat ja takapuskulevy laskettuina *6 350 * *4 650 * *2 950 * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *6 350 * *4 650 * *2 950 * Ala-asento, takapuskulevy nostettuna *4 150 *4 150 * Ala-asento, takapuskulevy laskettuna *4 150 *4 150 * * * * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *4 150 *4 150 *4 150 *6 300 * *4 600 * *3 350 * mm Ala-asento, takapuskulevy laskettuna *4 200 *4 200 * * * * Ala-asento, etuosan tukijalat ja takapuskulevy nostettuina *4 200 *4 200 * Ala-asento, etuosan tukijalat ja takapuskulevy laskettuina *4 200 *4 200 *4 200 *6 300 * *4 600 * *3 350 * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *4 200 *4 200 *4 200 *6 300 * *4 600 * *3 350 * Ala-asento, takapuskulevy nostettuna * Ala-asento, takapuskulevy laskettuna *7 550 * * * * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *7 550 *7 550 *7 550 *5 600 *5 600 *5 600 *4 050 * *3 300 * mm Ala-asento, takapuskulevy laskettuna *7 550 * *5 600 * * * Ala-asento, etuosan tukijalat ja takapuskulevy nostettuina *7 550 * Ala-asento, etuosan tukijalat ja takapuskulevy laskettuina *7 550 *7 550 *7 550 *5 600 *5 600 *5 600 *4 050 * *3 300 * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *7 550 *7 550 *7 550 *5 600 *5 600 *5 600 *4 050 * *3 300 *3 300 *3 300 Ala-asento, takapuskulevy nostettuna * Ala-asento, takapuskulevy laskettuna *4 050 * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *4 050 *4 050 * mm Ala-asento, takapuskulevy laskettuna *4 050 * Ala-asento, etuosan tukijalat ja takapuskulevy nostettuina *4 050 * Ala-asento, etuosan tukijalat ja takapuskulevy laskettuina *4 050 *4 050 *4 050 Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *4 050 *4 050 *4 050 * Rajoitteena hydrauliikka, ei kaatokuorma. Nostokyky on ilmoitettu standardin ISO 10567:2007 mukaisesti, eivätkä ilmoitetut arvot ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Kuormituskohtana on kaivuvarressa olevan kauhan kallistuksen kiinnitystapin keskilinja. Keinuvan akselin on oltava lukittuna. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla ja jonka nostosylinteri on avattu enimmäispituuteensa. Kauhaa tai pikakiinnikettä käytettäessä näiden paino on vähennettävä annetuista arvoista. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. mm

28 M315F pyöräalustaisen kaivukoneen tekniset tiedot Nostokyky taittopuomi Arvot on ilmoitettu kiloina (kg), kauhan sylinteri ja kauhan nivel asennettuina, ilman työlaitetta, vastapainon (3 750 kg) kanssa ja raskasta nostoa käyttäen. Suurimman ulottuman kuorma (kaivuvarren pää / kauhan tappi) Kuorma edessä Kuorma takana Kuorma sivulla Kuormauspisteen korkeus Keskipitkä kaivuvarsi mm mm mm mm Alavaunun kokoonpano Ala-asento, takapuskulevy nostettuna *3 800 *3 800 *3 800 *3 450 *3 450 *3 450 Ala-asento, takapuskulevy laskettuna *3 800 *3 800 *3 800 *3 450 *3 450 *3 450 Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *3 800 *3 800 *3 800 *3 450 *3 450 * mm Ala-asento, takapuskulevy laskettuna *3 900 *3 900 *3 900 *3 450 *3 450 *3 450 Ala-asento, etuosan tukijalat ja takapuskulevy nostettuina *3 900 *3 900 *3 900 *3 450 *3 450 *3 450 Ala-asento, etuosan tukijalat ja takapuskulevy laskettuina *3 900 *3 900 *3 900 *3 450 *3 450 *3 450 Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *3 900 *3 900 *3 900 *3 450 *3 450 *3 450 Ala-asento, takapuskulevy nostettuna * * * Ala-asento, takapuskulevy laskettuna *4 600 * *3 250 * *2 900 * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *4 600 *4 600 *4 600 *3 250 *3 250 *3 250 *2 900 *2 900 * mm Ala-asento, takapuskulevy laskettuna *4 600 * *3 300 * *2 900 * Ala-asento, etuosan tukijalat ja takapuskulevy nostettuina *4 600 * *3 300 * *2 900 * Ala-asento, etuosan tukijalat ja takapuskulevy laskettuina *4 600 *4 600 *4 600 *3 300 *3 300 *3 300 *2 900 *2 900 *2 900 Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *4 600 *4 600 *4 600 *3 300 *3 300 *3 300 *2 900 *2 900 *2 900 Ala-asento, takapuskulevy nostettuna * * Ala-asento, takapuskulevy laskettuna *5 050 * * *2 700 * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *5 050 *5 050 *5 050 *4 250 * *2 700 *2 700 * mm Ala-asento, takapuskulevy laskettuna *5 100 * * *2 700 * Ala-asento, etuosan tukijalat ja takapuskulevy nostettuina *5 100 * * Ala-asento, etuosan tukijalat ja takapuskulevy laskettuina *5 100 *5 100 *5 100 *4 250 * *2 700 *2 700 *2 700 Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *5 100 *5 100 *5 100 *4 250 *4 250 *4 250 *2 700 *2 700 *2 700 Ala-asento, takapuskulevy nostettuna * * Ala-asento, takapuskulevy laskettuna *5 850 * * *2 700 * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *5 850 *5 850 *5 850 *4 500 * *2 700 *2 700 * mm Ala-asento, takapuskulevy laskettuna *5 850 * * *2 700 * Ala-asento, etuosan tukijalat ja takapuskulevy nostettuina * * Ala-asento, etuosan tukijalat ja takapuskulevy laskettuina *5 850 *5 850 *5 850 *4 500 * *2 700 *2 700 *2 700 Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *5 850 *5 850 *5 850 *4 500 * *2 700 *2 700 *2 700 Ala-asento, takapuskulevy nostettuna Ala-asento, takapuskulevy laskettuna * * * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *6 400 * *4 700 * *2 800 *2 800 * mm Ala-asento, takapuskulevy laskettuna * * *2 800 * Ala-asento, etuosan tukijalat ja takapuskulevy nostettuina Ala-asento, etuosan tukijalat ja takapuskulevy laskettuina *6 400 * *4 700 * *2 800 *2 800 *2 800 Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *6 400 * *4 700 * *2 800 *2 800 *2 800 Ala-asento, takapuskulevy nostettuna Ala-asento, takapuskulevy laskettuna * * * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *6 300 * *4 600 * *3 100 * mm Ala-asento, takapuskulevy laskettuna * * * Ala-asento, etuosan tukijalat ja takapuskulevy nostettuina Ala-asento, etuosan tukijalat ja takapuskulevy laskettuina *6 300 * *4 600 * *3 100 * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *6 300 * *4 600 * *3 100 * Ala-asento, takapuskulevy nostettuna * * Ala-asento, takapuskulevy laskettuna *7 150 * * * * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *7 150 *7 150 *7 150 *5 550 *5 550 *5 550 *4 000 * *3 150 *3 150 * mm Ala-asento, takapuskulevy laskettuna *7 250 * *5 500 * * *3 150 * Ala-asento, etuosan tukijalat ja takapuskulevy nostettuina *7 250 * * * Ala-asento, etuosan tukijalat ja takapuskulevy laskettuina *7 250 *7 250 *7 250 *5 500 *5 500 *5 500 *3 950 * *3 150 *3 150 *3 150 Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *7 250 *7 250 *7 250 *5 500 *5 500 *5 500 *3 950 * *3 150 *3 150 *3 150 Ala-asento, takapuskulevy nostettuna * Ala-asento, takapuskulevy laskettuna *3 850 * Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *3 850 *3 850 * mm Ala-asento, takapuskulevy laskettuna *3 850 * Ala-asento, etuosan tukijalat ja takapuskulevy nostettuina *3 850 * Ala-asento, etuosan tukijalat ja takapuskulevy laskettuina *3 850 *3 850 *3 850 Ala-asento, etupuskulevy ja takaosan tukijalat laskettuina *3 850 *3 850 *3 850 * Rajoitteena hydrauliikka, ei kaatokuorma. Nostokyky on ilmoitettu standardin ISO 10567:2007 mukaisesti, eivätkä ilmoitetut arvot ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Kuormituskohtana on kaivuvarressa olevan kauhan kallistuksen kiinnitystapin keskilinja. Keinuvan akselin on oltava lukittuna. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla ja jonka nostosylinteri on avattu enimmäispituuteensa. Kauhaa tai pikakiinnikettä käytettäessä näiden paino on vähennettävä annetuista arvoista. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. mm
