316E L. Hydraulinen kaivukone. Moottori Moottorimalli. Ajo. Cat C4.4 ACERT Teho ISO (metrijärjestelmä) 89 kw 121 hv. Painot

Transkriptio

1 316E L Hydraulinen kaivukone Moottori Moottorimalli Cat C4.4 ACERT Teho ISO (metrijärjestelmä) 89 kw 121 hv Ajo Enimmäisajonopeus Enimmäisvetokyky Painot Vähimmäistyöpaino Enimmäistyöpaino 5,2 km/h 156,2 kn kg kg

2 Johdanto 1990-luvulla esitellyistä 300-sarjan kaivukoneista on tullut alan standardeja yleis-, louhinta- ja erikoisrakennussovelluksissa. Uusi E-sarja ja 316E L jatkavat suunnannäyttäjinä. 316E L noudattaa voimassaolevia Euroopan unionin päästöstandardeja. Siinä on myös lukuisia uusia polttoainetta säästäviä ja mukavuutta lisääviä ominaisuuksia ja etuja, joista omistajat ja käyttäjät varmasti hyötyvät. Jos haluat parantaa tuottavuutta ja mukavuutta, vähentää polttoaineenkulutusta ja päästöjä sekä huoltaa konettasi helpommin ja järkevämmin, 316E L -malli ja E-sarjan kaivukoneet ovat täydellinen ratkaisu juuri sinulle. Sisältö Moottori...3 Ohjaamo...4 Hydrauliikka...5 Rakenteet ja alavaunu...6 Puomi...7 Työlaitteet...8 Integroidut tekniikat...10 Huollettavuus...11 Turvallisuus...12 Kattava asiakastuki...13 Kestävä kehitys...14 Tekniset tiedot...15 Kaivukoneen vakiovarusteet...26 Kaivukoneen lisävarusteet

3 Moottori Pienemmät päästöt, taloudellinen ja luotettava suorituskyky Cat C4.4 ACERT -moottori Cat C4.4 ACERT -moottori on tehokkaampi ja kuluttaa vähemmän polttoainetta kuin edellisen sarjan moottori. Päästöratkaisu 316E L -kaivukoneen C4.4 ACERT -moottorin varustetaso täyttää vaiheen IIIB päästöstandardien vaatimukset. Siinä on hiukkassuodatin ja katalysaattori, jotka toimivat koneen käytön aikana tehokkaasti ja huomaamattomasti. Biodieselkelpoinen polttoainejärjestelmä C4.4 ACERT -moottorissa on sähköisesti ohjattu korkeapaineinen polttoainejärjestelmä, johon kuuluu sähkökäyttöinen esitäyttöpumppu ja kolmikerroksiset polttoaineletkut enintään B20-biodieselseoksen (20 % biodieseliä, standardin ASTM 6751 tai EN mukaisesti) käyttöä varten. Euroopan unionin vaiheen IIIB päästöstandardin vaatimusten mukaisissa muuhun kuin tiekäyttöön tarkoitetuissa dieselmoottoreissa saa käyttää ainoastaan erittäin vähärikkistä dieselpolttoainetta (ULSD), jonka rikkipitoisuus on enintään 15 mg/kg. Lisäksi niissä on käytettävä Cat DEO-ULS -öljyä tai Cat ECF-3-, API CJ-4- ja ACEA E9 -määritykset täyttäviä öljyjä. Saat lisätietoja määrityksistä ja ohjeista osoitteesta SEBU secured.pdf Jäähdytysjärjestelmä Jäähdytysjärjestelmään kuuluu helposti avattava ilmasta-ilmaanjälkijäähdytin ja ulos kääntyvä ilmastointilaitteen lauhdutin, joiden puhdistus onnistuu vaivatta. Nopeutta ja tehonhallintaa 316E L -mallin nopeuden hallinta tehostaa suorituskykyä ja vähentää polttoaineenkulutusta. Saatavilla on kaksi eri tehotilaa: suurtehotila parasta mahdollista tuotantoa varten ja säästötila tehokkaaseen toimintaan mahdollisimman vähäisellä polttoaineenkulutuksella. Kuljettaja voi vaihtaa helposti tilasta toiseen konsolin kytkinpaneelin kautta meneillään olevan työn asettamien vaatimusten mukaan. Kaikki nämä ominaisuudet auttavat hallitsemaan polttoaineenkulutusta. 3

4 Ohjaamo Mukavuus parantaa tuottavuutta Istuimet Istuinvalikoimaan kuuluvat ilmajousitus-, lämmitys- ja ilmajäähdytysvaihtoehdot. Kaikissa istuimissa on kallistettava selkänoja, ylä- ja alaosan liukusäädöt sekä korkeus- ja kallistuskulmasäädöt, jotka täyttävät kuljettajan mukavuutta ja tuottavuutta koskevat vaatimukset. Ohjaimet Oikea ja vasen ohjaussauvakonsoli voidaan säätää yksilöllisten vaatimusten mukaan, mikä lisää kuljettajan mukavuutta ja tuottavuutta päivän aikana. Kuljettaja voi säästää polttoainetta alentamalla käyntinopeutta yhdellä painikkeen painalluksella. Kun painiketta painetaan toisen kerran tai ohjaussauvaa siirretään, kone palaa normaaliin toimintatilaan. Monitori 316E L -kaivukoneessa on 7 tuuman nestekidenäytöllä (LCD) varustettu monitori, jonka 40 prosenttia suurempi koko ja aiempaa parempi tarkkuus parantavat näkyvyyttä. Paremman näppäimistön ja lisätoimintojen lisäksi näytössä on 44 eri kielivaihtoehtoa, joten se soveltuu erinomaisesti nykypäivän kansainvälisen työvoiman tarpeisiin. Monitorin kautta käytettävän moottorin sammutusasetuksen avulla omistaja ja kuljettaja voivat määrittää, kuinka pitkään koneen on käytävä joutokäynnillä ennen moottorin sammuttamista, mikä voi säästää runsaasti polttoainetta. Peruutuskameran kuva näkyy suoraan monitorissa. Virtalähde Tärkeimpien säilytystilojen lähellä on kaksi 12 voltin pistorasiaa MP3-soittimen tai matkapuhelimen kaltaisten sähkölaitteiden lataamista varten. 1 Säilytys Säilytystiloja on etu-, taka- ja sivukonsoleissa. MP3-soittimille ja matkapuhelimille on oma tila lähellä ulkoisille laitteille tarkoitettua pistorasiaa. Juomatelineeseen mahtuu isoja, korvallisia mukeja, ja eväät tai työkalulaatikot kulkevat kätevästi mukana istuimen takana olevalla hyllyllä. Automaattinen ilmastointi Ilmastointijärjestelmään kuuluu viisi suodatetulla ilmanvaihdolla varustettua ilman ulostuloaukkoa, minkä ansiosta työskentely kuumalla ja kylmällä säällä on huomattavasti miellyttävämpää. 4

5 Hydrauliikka Tehoa maan, kallion ja jätteiden nopeaan ja tarkkaan siirtoon Pääohjausventtiili ja lisäventtiilit 316 E L -kaivukoneen korkeapainejärjestelmän ansiosta vaikeimmatkin työt sujuvat nopeasti. Koneessa on erittäin tehokas pääohjausventtiili, joka pienentää polttoaineenkulutusta ja mahdollistaa työlaitteiden monipuolisen käytön. Ensisijainen käännön piiri Ensisijaisen käännön piiri käyttää hydrauliventtiiliä käännön ohjaukseen 315D-mallin tapaan. Sähköinen puomin regenerointijärjestelmä D-sarjan tapaan 316E L -mallissa öljyvirtaus nostosylinterin kärjestä nostosylinterin etupäätyyn regeneroidaan puomin laskun aikana, mikä säästää energiaa ja parantaa polttoainetehokkuutta. Toiminto optimoidaan kaikkiin kuljettajan käyttämiin nopeusasetuksiin, jolloin painehävikki pienenee, koneen ohjattavuus ja tuottavuus paranevat ja käyttökustannukset laskevat. 5

6 Rakenteet ja alavaunu Valmistettu vaativiin ympäristöihin Runko Ylärungossa on vahvistetut kannattimet ROPS-turvaohjaamon tueksi. Alarunkoa on vahvistettu, mikä parantaa osien kestävyyttä. Alavaunu Pitkä alavaunu soveltuu erilaisiin työkohteisiin. 316E L -mallin telarullien kaksoisvarmistettu tappirakenne parantaa niiden luotettavuutta yksinkertaisiin tappirakenteisiin verrattuna. Uusi jaettu kaksiosainen telaohjain auttaa säilyttämään telan kohdistuksen ja parantamaan tehokkuutta monissa käyttökohteissa. Vastapaino Integroidulla peruutuskamerakotelolla varustetussa vastapainossa on kiinteät nivelet, jotka helpottavat huoltoa ja kuljetusta. 6

7 Puomi Tehty kovaan kuormitukseen ja pitkäkestoiseen käyttöön Puomit ja kaivupuomit 316E L -kaivukoneeseen on saatavana eri puomeja ja kaivupuomeja. Jokaisessa niistä on sisäiset jakolevyt, jotka parantavat kestävyyttä, ja puomien hitsauslaatu ja luotettavuus varmistetaan ultraäänitarkastuksella. Suuria kotelorakenteita, joissa on paksuja, monilevyisiä valettuja ja taottuja osia, käytetään kovalle kuormitukselle altistuvissa kohdissa, kuten puomin päässä, juuressa ja sylinterissä sekä kaivupuomin juuressa kestävyyden parantamista varten. Puomin pään tapin kiinnitysjärjestelmä on lujaa muotoilua. Lisäksi puomiyhdistelmän tappien laakerien sisäpinnat on hitsattu, ja huoltovälejä ja koneen käyttöaikaa on pidennetty käyttämällä itsevoitelevaa laakeria. Valikoima Peruspuomivaihtoehtoja on kaksi: vakiopääpuomi ja säätyväkulmainen puomi. Kaivupuomit vastaavat seuraavia puomien kuvauksia ja käyttökohteita: Vakiopääpuomi Tämä puomi on suunniteltu tasapainottamaan ulottuvuus, kaivuteho ja kauhan tilavuus. Se soveltuu useimpiin käyttökohteisiin, kuten kaivuun, kuormaukseen, ojitukseen ja hydraulilaitteiden käyttöön. Säätyväkulmainen Tämä kokoonpano on erittäin joustava ja monipuolinen. Puomin asentoa voidaan säätää kokonaan sisäänvedetyn asennon eli 90 asteen ja täyden mitan eli 180 asteen välillä. Täydessä mitassa saavutetaan suurin kaivusyvyys, ulottuvuus ja työskentelykorkeus. Vastaavasti sisäänvedettyä puomia käyttämällä voidaan työskennellä lähellä teloja, mikä lisää nostokapasiteettia ja helpottaa työskentelyä ahtaissa paikoissa. 7

8 Työlaitteet Kaiva, vasaroi, revi ja leikkaa turvallisesti 316E L -kaivukoneeseen sopiva laaja Cat-työlaitteiden valikoima sisältää kauhoja, tärylevyjä, kahmareita, monisuorittimia, romu- ja purkuleikkureita, repijöitä, murskaimia, pulveroijia ja vasaroita. Kaikki työlaitteet on suunniteltu lisäämään koneen monikäyttöisyyttä ja tehokkuutta. CW-pikakiinnikkeet Pikakiinnikkeellä yksi henkilö voi vaihtaa työlaitteita hetkessä, jotta työskentely työmaalla olisi mahdollisimman tehokasta ja joustavaa. Yksi kone voidaan siirtää nopeasti tehtävästä toiseen, ja samalla tavoin varustetut koneet voivat jakaa yhteisen työlaitevalikoiman. CW-sarjan pikakiinnikkeellä työlaite voidaan vaihtaa nopeasti koneen huipputehokkuudesta tinkimättä. Nostokoukulla on parannettu nostokykyä. Mikä tahansa työlaite voidaan kiinnittää CW-pikakiinnikkeen avulla, ja kiinnikkeen kiilamaisen lukitusjärjestelmän ansiosta se kiinnittyy tiukasti työlaitteen saranoihin. Lisäksi viistetyn kiilarakenteen ansiosta välystä ei pääse muodostumaan pikakiinnikkeen elinkaaren aikana. CW-pikakiinnike soveltuu myös eri koneluokkiin, ja sitä voidaan käyttää ankarissakin käyttökohteissa, kuten purkutöissä ja louhoksilla. Kauhat Cat-kauhat on suunniteltu 316E L -järjestelmän olennaiseksi osaksi, ja niiden geometria on uusittu suorituskyvyn parantamista varten. Etureunaa on siirretty eteenpäin, jolloin täyttö on tehokkaampaa ja kuljettajan hallinta parempaa, mikä lisää tuottavuutta huomattavasti. Kulmien kulutuspinnoitetta ja sivuterän ja sivupalkin suojapinnoitetta on parannettu. Uutta nimityskäytäntöä noudattavassa uudessa kauhasarjassa ovat kaikki edut. 8

9 Kolme kaikkiin tilanteisiin sopivaa kestävyysluokkaa Caterpillarilla on kolme vakiokauhaluokkaa kaivukoneille. Jokainen luokka perustuu suunniteltuun kestävyyteen, kun kauhaa käytetään suositellussa käyttökohteessa ja suositellulle materiaalille. Kunkin kestävyystyypin kauhoja on saatavana tappikiinnityksellä tai pikakiinnikkeellä käytettäviksi. Kauhojen kuvissa olevat punaiset alueet kuvaavat lisäsuojausta kulumiselta, joka lisääntyy jokaisessa luokassa. Yleiskäyttö (GD) Yleiskäyttöiset kauhat on suunniteltu vähäisiä iskuja ja vähäistä hankausta aiheuttavan materiaalin käsittelyyn. Näitä materiaaleja ovat multa ja savi sekä mullan ja hienon sepelin yhdistelmä. Raskas käyttö (HD) Suosituin kauhatyyppi eli raskaaseen käyttöön tarkoitettu kauha sopii hyvin lähtökohdaksi, kun kaivuolosuhteita ei tunneta hyvin. Näitä ovat erilaiset isku- ja hankausolosuhteet, kuten mullan, saven ja kiven yhdistelmien käsittely. Vaativa käyttö (SD) Vaativan käytön kauhat on tarkoitettu suuren hankauksen olosuhteisiin, kuten räjäytetyn kallion tai salpietarin käsittelyyn. Erikoiskauhat 316E L -kaivukoneelle on saatavilla erikoiskauhoja. Lisätietoja saat edustajalta. Kattava tuotetuki Kaikkien Cat-työlaitteiden tukena on maailmanlaajuinen, kattava varaosapalveluverkosto ja erittäin kokenut huoltoja tukihenkilöstö. 1 1) Yleiskäyttö 2) Raskaskäyttö 3) Vaativa käyttö 3 2 9

10 2 3 Integroidut tekniikat Työtä helpottavat ja tehokkaammat ratkaisut Cat Grade Control -syvyyden- ja kaltevuudensäätö Tässä lisävarusteena saatavassa järjestelmässä yhdistetään perinteinen koneenhallinta ja -ohjaus koneen vakio-osiin. Osat asennetaan ja kalibroidaan tehtaalla, joten järjestelmä on heti käyttövalmis koneen lähtiessä tehtaalta. Järjestelmä käyttää sisäisiä puomiyhdistelmän antureita, jotka takaavat riittävän suojan vaativissakin työskentelyolosuhteissa. Niiden avulla kuljettaja saa reaaliaikaisen tiedon kauhan kynnen sijainnista ohjaamon monitorin (1) kautta, mikä vähentää perinteisen kaltevuuden tarkistuksen tarvetta ja kustannuksia sekä parantaa työmaan turvallisuutta. Kuljettaja pystyy myös suorittamaan työt harvemmissa jaksoissa, jolloin polttoainetta säästyy. Cat-edustajat voivat päivittää järjestelmän täysin kolmiulotteiseksi lisäämällä testatut Cat AccuGrade -paikannustekniikat, joihin kuuluvat esimerkiksi GPS- ja UTS (Universal Total Station) -järjestelmät. 1 Cat Product Link Täysin integroitu koneen valvontajärjestelmä (2 ja 3) on suunniteltu parantamaan asiakkaan koko kaluston hallinnan tehokkuutta. Tapahtumat ja diagnostiikkakoodit sekä käyttötunnit, polttoaineenkulutus, joutokäyntiaika, koneen sijainti ja muut tarkat tiedot välitetään suojattuun verkkopohjaiseen VisionLink sovellukseen, joka viestii käyttäjien ja edustajien kanssa tehokkailla työkaluilla. 10

11 Huollettavuus Takuulla helppo, nopea ja turvallinen huolto Huoltoluukut Leveissä huoltoluukuissa on vankemmat saranat ja salvat sekä täysin uudenlainen tarkistuslasi, joka suojaa lialta ja roskilta. Lisäksi uuden, yksiosaisen konepeiton ansiosta moottoriin ja jäähdytyslohkoihin pääsee kätevämmin käsiksi. Lohkot Jäähdyttimen, pumpun ja ilmanpuhdistimen lohkoista pääsee helposti tärkeimpiin osiin. Raitisilmasuodatin on ohjaamon sivussa, josta se on helppo vaihtaa tarvittaessa. Muut huolto-ominaisuudet Tasoanturilla varustetussa vedenerottimessa on polttoaineen ensiösuodatinelementti pumppulohkossa lähellä maan tasoa. Sähkökäyttöinen ryypytyspumppu on asennettu erikseen ensiösuodattimen pohjaan, ja sen käyttö on vaivatonta perinteiseen käsikäyttöiseen pumppuun verrattuna. Polttoainesäiliössä on pumppulohkoon asennettu etätyhjennyshana, jonka ansiosta vesi ja liete on helppo tyhjentää huollon yhteydessä. Öljymittari on helppopääsyisessä paikassa moottoritilan edessä, ja ainutlaatuinen tyhjennyshana estää läikkymisen. 11

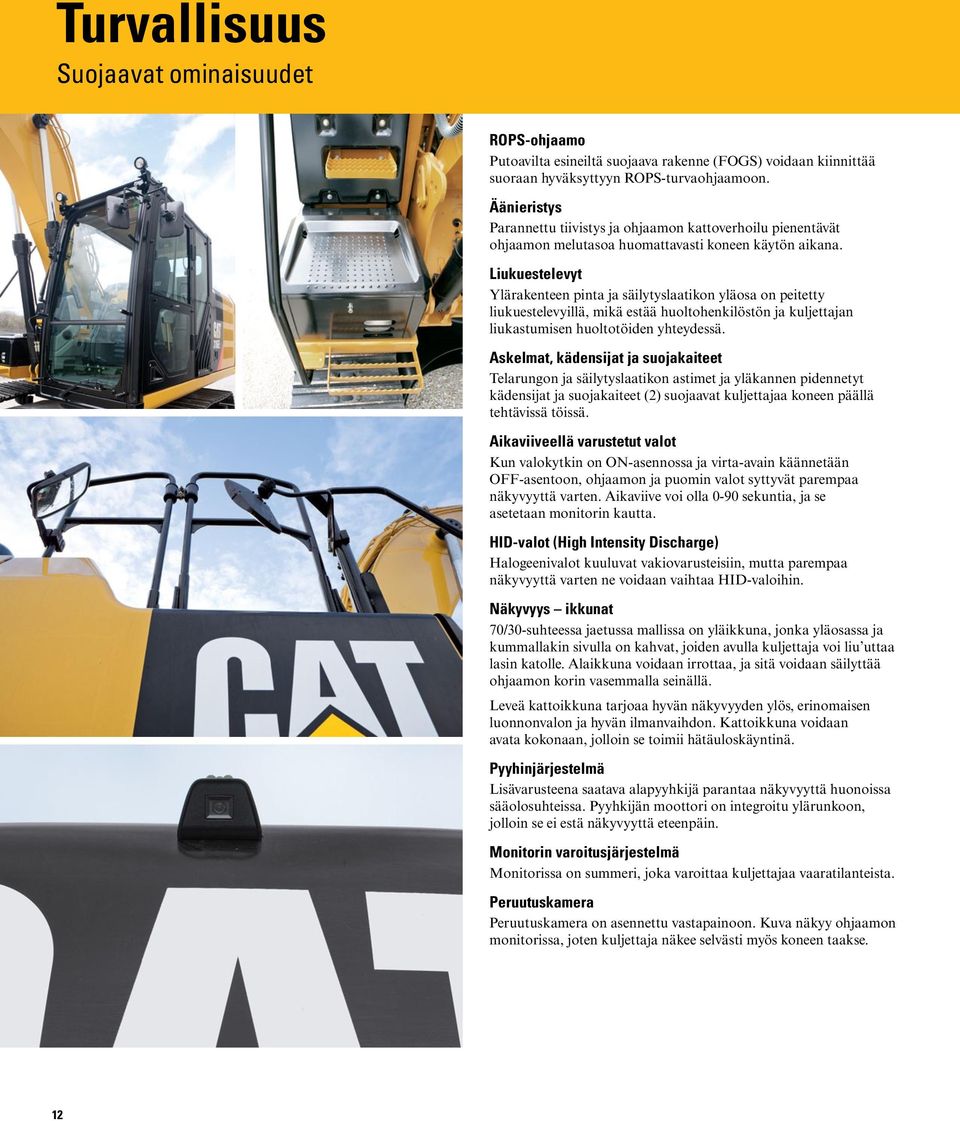

12 Turvallisuus Suojaavat ominaisuudet ROPS-ohjaamo Putoavilta esineiltä suojaava rakenne (FOGS) voidaan kiinnittää suoraan hyväksyttyyn ROPS-turvaohjaamoon. Äänieristys Parannettu tiivistys ja ohjaamon kattoverhoilu pienentävät ohjaamon melutasoa huomattavasti koneen käytön aikana. Liukuestelevyt Ylärakenteen pinta ja säilytyslaatikon yläosa on peitetty liukuestelevyillä, mikä estää huoltohenkilöstön ja kuljettajan liukastumisen huoltotöiden yhteydessä. Askelmat, kädensijat ja suojakaiteet Telarungon ja säilytyslaatikon astimet ja yläkannen pidennetyt kädensijat ja suojakaiteet (2) suojaavat kuljettajaa koneen päällä tehtävissä töissä. Aikaviiveellä varustetut valot Kun valokytkin on ON-asennossa ja virta-avain käännetään OFF-asentoon, ohjaamon ja puomin valot syttyvät parempaa näkyvyyttä varten. Aikaviive voi olla 0-90 sekuntia, ja se asetetaan monitorin kautta. HID-valot (High Intensity Discharge) Halogeenivalot kuuluvat vakiovarusteisiin, mutta parempaa näkyvyyttä varten ne voidaan vaihtaa HID-valoihin. Näkyvyys ikkunat 70/30-suhteessa jaetussa mallissa on yläikkuna, jonka yläosassa ja kummallakin sivulla on kahvat, joiden avulla kuljettaja voi liu uttaa lasin katolle. Alaikkuna voidaan irrottaa, ja sitä voidaan säilyttää ohjaamon korin vasemmalla seinällä. Leveä kattoikkuna tarjoaa hyvän näkyvyyden ylös, erinomaisen luonnonvalon ja hyvän ilmanvaihdon. Kattoikkuna voidaan avata kokonaan, jolloin se toimii hätäuloskäyntinä. Pyyhinjärjestelmä Lisävarusteena saatava alapyyhkijä parantaa näkyvyyttä huonoissa sääolosuhteissa. Pyyhkijän moottori on integroitu ylärunkoon, jolloin se ei estä näkyvyyttä eteenpäin. Monitorin varoitusjärjestelmä Monitorissa on summeri, joka varoittaa kuljettajaa vaaratilanteista. Peruutuskamera Peruutuskamera on asennettu vastapainoon. Kuva näkyy ohjaamon monitorissa, joten kuljettaja näkee selvästi myös koneen taakse. 12

13 Kattava asiakastuki Luotettavaa palvelua Tuotetuki Cat-edustajilla on käytössään maailmanlaajuinen varaosaverkosto, mikä maksimoi koneen käyttöajan. Voit myös säästää rahaa käyttämällä Caterpillarin alkuperäisiä, tehtaan kunnostamia vaihto-osia. Koneen valinta Mitkä ovat työn vaatimukset ja koneen työlaitteet? Millaisia tuotantomääriä tarvitaan? Cat-edustajasi antaa suosituksia, jotta osaat valita oikeat koneet. Hankkiminen Harkitse rahoitusvaihtoehtoja ja päivittäisiä käyttökustannuksia. Ota huomioon edustajien palvelut, jotka voidaan sisällyttää koneen hintaan ja jotka tekevät koneesta ajan myötä edullisen pienempien omistus- ja käyttökustannuksien ansiosta. Kunnossapitosopimukset Cat-edustajilla on tarjolla erilaisia kunnossapitosopimuksia, joista voidaan kehittää asiakkaan tarpeiden mukaan räätälöity suunnitelma. Suunnitelmat voivat koskea koko konetta työlaitteineen, jolloin sijoituksesi on turvattu. Käyttö Voit lisätä tuottoa tehostamalla koneen käyttöä. Cat-edustajasi tarjoaa käyttöösi videoita, oppaita ja ideoita, joiden avulla voit lisätä tuottavuutta. Caterpillar tarjoaa käyttöösi myös simulaattoreita ja sertifioitua koulutusta, joilla voit maksimoida sijoituksesi hyödyn. Vaihto Kannattaako korjata vai vaihtaa? Cat-edustajasi auttaa sinua arvioimaan eri vaihtoehtojen kustannukset, jotta osaat tehdä liiketoimintasi kannalta parhaan ratkaisun. 13

14 Kestävä kehitys Sukupolvia edellä joka suhteessa C4.4 ACERT -moottori yhdessä Cat-matalapäästömoduulin (CEM) kanssa on Euroopan unionin päästöstandardien IIIB-vaiheen mukainen. 316E L tekee saman määrän työtä, mutta kuluttaa kahdeksan prosenttia vähemmän polttoainetta kuin vanha D-sarjan malli jopa suurta tehoa ja suuria tuotantomääriä vaativissa käyttökohteissa. Näin ollen tehokkuus on parempi, raaka-aineita kuluu vähemmän ja CO 2 -päästöt ovat pienemmät. 316E L toimii sekä erittäin vähärikkisellä dieselpolttoaineella (ULSD), jossa on rikkiä korkeintaan 15 mg/kg, että biodieselin (ASTM tai EN standardin mukainen, 20-prosenttinen biodieselseos) ja ULSD:n seoksella. Jotta läikkyminen voitaisiin estää, tasanteen tasolla oleva ylitäytönilmaisin nousee, kun säiliö on täynnä. QuickEvac -lisävaruste takaa nopean, helpon ja turvallisen moottori- ja hydrauliikkaöljyn vaihdon. 316E L on rakennettu siten, että tärkeimmät rakenteet ja osat voidaan uusia, mikä pienentää jätteiden määrää ja vaihtokustannuksia. Moottori on suunniteltu siten, että maalattuja metalliastioita ja alumiinisia päällislevyjä ei tarvita. Sen patruunamallisen kierrekotelon sisäsuodatin voidaan irrottaa ja vaihtaa. 316E L on tehokas ja tuottava kone, joka on suunniteltu säästämään luonnonvaroja tuleville sukupolville. 14

15 Hydraulisen 316E L -kaivukoneen tekniset tiedot Moottori Ajo Melutaso Moottorimalli Cat C4.4 ACERT Teho ISO Teho ISO (metrijärjestelmä) Teho ISO (brittiläinen järjestelmä) Moottorin nimellisteho ISO 9249 (metrijärjestelmä) Moottorin nimellisteho ISO 9249 (metrijärjestelmä) Nettoteho ISO 9249 (brittiläinen järjestelmä) Sisähalkaisija Isku Iskutilavuus Painot Työpaino Hydrauliikkajärjestelmä Pääjärjestelmä enimmäisvirtaus (yhteensä) Kääntöjärjestelmä enimmäisvirtaus Enimmäispaine varusteet Enimmäispaine ajo Enimmäispaine kääntö Esiohjausjärjestelmä enimmäisvirtaus Esiohjausjärjestelmä enimmäispaine Nostosylinteri halkaisija Nostosylinteri isku Kaivusylinteri halkaisija Kaivusylinteri isku Kauhan sylinteri halkaisija Kauhan sylinteri isku 89 kw 121 hv 119 hp 85 kw 116 hv 113 hp 105 mm 127 mm 4,4 l kg 300 l/min 150 l/min kpa kpa kpa 25,8 l/min kpa 110 mm mm 120 mm mm 110 mm mm Enimmäisajonopeus 5,2 km/h Enimmäisvetokyky 156,2 kn Nousukyky 35 / 70 % Kääntömekanismi Kääntönopeus Käännön vääntöteho Täyttötilavuudet Polttoainesäiliön tilavuus Jäähdytysjärjestelmä Moottoriöljy (suodatin) Kääntöpyörästö (molemmat) Päätepyörästö (molemmat) Hydrauliikkajärjestelmän öljytilavuus (sis. säiliön) Hydrauliikkaöljysäiliö Telaketjut Telakenkien lukumäärä (kullakin puolella) Telarullien lukumäärä (kullakin puolella) Kannatinrullien lukumäärä (kullakin puolella) 9,3 r/min 44,7 knm 290 l 24 l 13,5 l 2,4 l 5 l 190 l 121 l 44 kappaletta 7 kappaletta 2 kappaletta ISO 6396 Kuljettajaan kohdistuva ääni 71 db(a) ISO 6395 Ääni koneen ulkopuolella 101 db(a) Kuljettajaan kohdistuva ääni Caterpillarin ohjaamossa kuljettajaan kohdistuva äänenpainetaso on mitattu ISO 6394:1998 -standardin mukaisesti, kun ohjaamo on asennettu paikoilleen oikein ja mittaus tehdään ovet ja ikkunat suljettuina. Ääni koneen ulkopuolella koneen ulkoinen äänenpainetaso on mitattu 2004/14/EYdirektiivin mukaisesti. Kuulosuojaimet voivat olla tarpeen, jos konetta käytetään pitkiä yhtäjaksoisia aikoja tai meluisassa ympäristössä ohjaamon ollessa avoin (kun sitä ei ole huollettu oikein tai ovet tai ikkunat ovat auki). Standardit Jarrut ISO ROPS-ohjaamo ISO Ohjaamo ja kuljettajan suojukset ISO

16 Hydraulisen 316E L -kaivukoneen tekniset tiedot Mitat Kaikki mitat ovat likimääräisiä arvoja Vakiopääpuomi 5,1 m Taittopuomi Kaivupuomi R2.9 R2.6 R2.25 R2.6 R Kuljetuskorkeus ilman suojakaidetta* mm mm mm mm mm Kuljetuskorkeus puomin päähän mm mm mm mm mm Kuljetuskorkeus suojakaiteen kanssa mm mm mm mm mm Kuljetuskorkeus yläsuojuksen kanssa, ilman suojakaidetta mm mm mm mm mm 2 Kuljetuspituus mm mm mm mm mm 3 Perän kääntösäde mm mm mm mm mm 4 Pituus telarullien keskikohtaan mm mm mm mm mm 5 Telaston pituus mm mm mm mm mm 6 Maavara 440 mm 440 mm 440 mm 440 mm 440 mm 7 Telaston raideväli mm mm mm mm mm 8 Kuljetusleveys 500 millimetrin telakengät mm mm mm mm mm 600 millimetrin telakengät mm mm mm mm mm 700 millimetrin telakengät mm mm mm mm mm 9 Ohjaamon korkeus mm mm mm mm mm Ohjaamon korkeus yläsuojuksen kanssa mm mm mm mm mm 10 Vastapainon maavara** mm mm mm mm mm Kauhan tilavuus 0,76 m 3 0,76 m 3 0,76 m 3 0,76 m 3 0,76 m 3 Kauhan kärjen säde mm mm mm mm mm *Sisältää telakengän korvakkeen korkeuden **Ilman telakengän korvakkeen korkeutta

17 Työskentelyulottuvuudet Kaikki mitat ovat likimääräisiä arvoja. Metriä Metriä R2.9 R2.6 R R2.6 R Metriä Metriä Vakiopääpuomi Taittopuomi 5,1 m Kaivupuomi R2.9 R2.6 R2.25 R2.6 R2.25 Enimmäiskaltevuus 35 / 70 % 35 / 70 % 35 / 70 % 35 / 70 % 35 / 70 % 1 Suurin kaivusyvyys mm mm mm mm mm 2 Suurin ulottuma maanpinnan tasossa mm mm mm mm mm 3 Suurin leikkauskorkeus mm mm mm mm mm 4 Suurin kuormauskorkeus mm mm mm mm mm 5 Pienin kuormauskorkeus mm mm mm mm mm 6 Suurin leikkaussyvyys, mm pohjan tasolla mm mm mm mm mm 7 Suurin pystysuoran seinämän kaivusyvyys mm mm mm mm mm Kauhan tilavuus 0,76 m 3 0,76 m 3 0,76 m 3 0,76 m 3 0,76 m 3 Kauhan kärjen säde mm mm mm mm mm 17

18 Hydraulisen 316E L -kaivukoneen tekniset tiedot Työpaino ja pintapaine 700 mm 600 mm 500 mm Kolmiharjaiset telakengät Kolmiharjaiset telakengät Kolmiharjaiset telakengät kg kpa kg kpa kg kpa Vakiopääpuomi 5,1 m R R R Taittopuomi R R Kaikki painot pyöristetään ylöspäin lähimpään 100 kilogrammaan. Painoon on laskettu myös yleiskäyttöön tarkoitettu kauha, jonka tilavuus on 0,76 m 3 (610 kg). Todellinen paino määräytyy koneen lopullisen kokoonpanon mukaan. Tärkeimpien osien painot kg Peruskone (nostosylinteri, ilman vastapainoa, puomiyhdistelmää ja telaa) Pitkä alavaunu Vastapaino 2,8 t Puomi (sisältää linjat, tapit ja kaivusylinterin) Vakiopääpuomi 5,1 m Taittopuomi Puomi (sisältää linjat, tapit, kauhan sylinterin ja kauhan nivelen) R R R Telakenkä (pitkä / kahta telaa kohti) 500 mm:n kolmiharjaiset mm:n kolmiharjaiset mm:n kolmiharjaiset Kaikki painot pyöristetään ylöspäin lähimpään 10 kilogrammaan kauhoja lukuun ottamatta. Kilogrammat pyöristettiin erikseen, joten jotkin kilogrammat eivät täsmää. Peruskoneen kohdalla on huomioitu 75 kilogramman painoinen kuljettaja, 90 % polttoaineen painosta ja alavaunu keskitelaohjaimilla. Todellinen paino määräytyy koneen lopullisen kokoonpanon mukaan. 18

19 Kauhan ja kaivupuomin teho Vakiopääpuomi Taittopuomi 5,1 m Kaivupuomi R2.9 R2.6 R2.25 R2.6 R2.25 kn kn kn kn kn Yleiskäyttö Kauhan murtovoima (ISO) Kaivupuomin kaivuvoima (ISO) Vaativa käyttö Kauhan murtovoima (ISO) Kaivupuomin kaivuvoima (ISO) CW-30 Yleiskäyttö Kauhan murtovoima (ISO) Kaivupuomin kaivuvoima (ISO) Raskaskäyttö Kauhan murtovoima (ISO) Kaivupuomin kaivuvoima (ISO) CW-30S Yleiskäyttö Kauhan murtovoima (ISO) Kaivupuomin kaivuvoima (ISO) Raskaskäyttö Kauhan murtovoima (ISO) Kaivupuomin kaivuvoima (ISO)

20 Hydraulisen 316E L -kaivukoneen tekniset tiedot Vakiopääpuomin nostokyky Kuormauspisteen korkeus Kuorma enimmäisulottumalla Kuorman säde edessä Kuorman säde sivulla Puomi 5,1 m Vastapaino 2,8 t Kauha ei ole Kaivupuomi R2.9 Telakengät 500 mm, kolmiharjaiset 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *2 950 * ,08 6,0 m kg * *2 650 * ,43 4,5 m kg * * ,23 3,0 m kg *8 000 *8 000 * * * * ,66 1,5 m kg *7 100 *7 100 * * ,77 Maanpinnan tasossa kg *7 050 * * ,58-1,5 m kg *5 700 *5 700 * ,07-3,0 m kg *9 300 *9 300 * ,16-4,5 m kg * * * ,60 Puomi 5,1 m Vastapaino 2,8 t Kauha ei ole Kaivupuomi R2.9 Telakengät 700 mm, kolmiharjaiset, askelma 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *2 950 * ,08 6,0 m kg * *2 650 * ,43 4,5 m kg * * ,23 3,0 m kg *8 000 *8 000 * * * * ,66 1,5 m kg *7 100 *7 100 * * ,77 Maanpinnan tasossa kg *7 050 * * ,58-1,5 m kg *5 700 *5 700 * ,07-3,0 m kg *9 300 *9 300 * ,16-4,5 m kg * * * ,60 * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Yllä olevat kuormat ovat hydraulisen kaivukoneen nostokyvyn standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87 prosenttia hydrauliikan nostokyvystä tai 75 prosenttia kaatokuormasta. Yllä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteen käyttö kohteiden käsittelyyn tai nostoon voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Etsi kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 20

21 Vakiopääpuomin nostokyky Kuormauspisteen korkeus Kuorma enimmäisulottumalla Kuorman säde edessä Kuorman säde sivulla Puomi 5,1 m Vastapaino 2,8 t Kauha ei ole Kaivupuomi R2.6 Telakengät 500 mm, kolmiharjaiset 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *3 250 * ,76 6,0 m kg * *2 850 * ,18 4,5 m kg *4 600 *4 600 * * ,01 3,0 m kg * * * * ,44 1,5 m kg * * * ,56 Maanpinnan tasossa kg *6 250 * * ,36-1,5 m kg *5 750 *5 750 * ,84-3,0 m kg *9 950 *9 950 * ,89-4,5 m kg *7 750 *7 750 * ,23 Puomi 5,1 m Vastapaino 2,8 t Kauha ei ole Kaivupuomi R2.6 Telakengät 700 mm, kolmiharjaiset, askelma 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *3 250 * ,76 6,0 m kg * *2 850 * ,18 4,5 m kg *4 600 *4 600 * * ,01 3,0 m kg *8 850 *8 850 * * * ,44 1,5 m kg * * * ,56 Maanpinnan tasossa kg *6 250 * * ,36-1,5 m kg *5 750 *5 750 * ,84-3,0 m kg *9 950 *9 950 * * ,89-4,5 m kg *7 750 *7 750 * ,23 * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Yllä olevat kuormat ovat hydraulisen kaivukoneen nostokyvyn standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87 prosenttia hydrauliikan nostokyvystä tai 75 prosenttia kaatokuormasta. Yllä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteen käyttö kohteiden käsittelyyn tai nostoon voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Etsi kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 21

22 Hydraulisen 316E L -kaivukoneen tekniset tiedot Vakiopääpuomin nostokyky Kuormauspisteen korkeus Kuorma enimmäisulottumalla Kuorman säde edessä Kuorman säde sivulla Puomi 5,1 m Vastapaino 2,8 t Kauha ei ole Kaivupuomi R2.25 Telakengät 500 mm, kolmiharjaiset 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *3 950 * ,23 6,0 m kg *3 400 * ,79 4,5 m kg *5 000 *5 000 * * ,67 3,0 m kg * * ,12 1,5 m kg * * ,24 Maanpinnan tasossa kg *5 600 * ,04-1,5 m kg *6 100 *6 100 * ,49-3,0 m kg * * ,48 Puomi 5,1 m Vastapaino 2,8 t Kauha ei ole Kaivupuomi R2.25 Telakengät 700 mm, kolmiharjaiset, askelma 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *3 950 * ,23 6,0 m kg *3 400 * ,79 4,5 m kg *5 000 *5 000 * * ,67 3,0 m kg * * * ,12 1,5 m kg * * ,24 Maanpinnan tasossa kg *5 600 * ,04-1,5 m kg *6 100 *6 100 * ,49-3,0 m kg * * * ,48 * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Yllä olevat kuormat ovat hydraulisen kaivukoneen nostokyvyn standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87 prosenttia hydrauliikan nostokyvystä tai 75 prosenttia kaatokuormasta. Yllä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteen käyttö kohteiden käsittelyyn tai nostoon voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Etsi kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 22

23 Kulmaltaan säädettävän puomin nostokyky Kuormauspisteen korkeus Kuorma enimmäisulottumalla Kuorman säde edessä Kuorman säde sivulla Puomi 2,6 m (lyhyt), 2,6 m (etu) Vastapaino 2,8 t Kauha ei ole Kaivupuomi R2.6 Telakengät 500 mm, kolmiharjaiset 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 9,0 m kg *5 300 * ,24 7,5 m kg *5 350 *5 350 *3 450 *3 450 *3 450 * ,05 6,0 m kg *4 800 *4 800 *3 950 *3 950 *3 000 *3 000 * ,41 4,5 m kg *5 950 *5 950 *4 150 *4 150 *3 000 *3 000 * ,21 3,0 m kg * * *6 500 *6 500 * * * * ,63 1,5 m kg *6 800 *6 800 * * * * ,74 Maanpinnan tasossa kg *5 150 *5 150 *5 450 * * * * ,55-1,5 m kg *7 400 *7 400 * ,04-3,0 m kg * * * * * ,89 Puomi 2,6 m (lyhyt), 2,6 m (etu) Vastapaino 2,8 t Kauha ei ole Kaivupuomi R2.25 Telakengät 500 mm, kolmiharjaiset 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *5 900 *5 900 *4 200 *4 200 *4 100 * ,52 6,0 m kg *5 700 *5 700 *3 550 *3 550 * * ,00 4,5 m kg *6 700 *6 700 *4 650 *4 650 * * ,85 3,0 m kg *7 300 *7 300 * * * ,30 1,5 m kg *6 650 * * * ,41 Maanpinnan tasossa kg *6 500 *6 500 *5 850 * ,22-1,5 m kg *9 100 *9 100 * ,68-3,0 m kg * * * * * ,30 * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Yllä olevat kuormat ovat hydraulisen kaivukoneen nostokyvyn standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87 prosenttia hydrauliikan nostokyvystä tai 75 prosenttia kaatokuormasta. Yllä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteen käyttö kohteiden käsittelyyn tai nostoon voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Etsi kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 23

24 Hydraulisen 316E L -kaivukoneen tekniset tiedot Työlaiteopas* Puomin tyyppi Vakiopääpuomi Taittopuomi Kaivupuomin koko R2.9 R2.6 R2.25 R2.6 R2.25 Hydraulivasara H110Es H110Es H110Es H110Es H110Es H115Es H115Es H115Es H115Es H115Es H120Es H120Es H120Es H120Es*** H120Es*** Multiprosessori MP15*** Murskain P315 P315 P315 Pulveroija P215 P215 P215 Purku- ja lajittelukahmari G310B G310B G310B G310B G310B G315B*** Siirrettävä romu- ja purkuleikkuri S325** S325B** S325B** Täryjyrä (tärylevy) CVP75 CVP75 CVP75 CVP75 CVP75 Kahmari G115B G115B G115B G115B G115B Nelipiikkikahmari Romukahmari Kauhapihdit Haravat Keskuslukittava kahmarin tappikiinnitin Työn mukainen pikakiinnike Nämä työlaitteet ovat saatavana 316E L -kaivukoneeseen. Saat lisätietoja soveltuvuudesta Cat-edustajaltasi. *Soveltuvuus riippuu kaivukoneen kokoonpanosta. Saat lisätietoja sopivasta työlaitteesta Cat-edustajaltasi. **Puomiin asennettuna ***Vain tappikiinnitys 24

25 Kauhan tekniset tiedot ja yhteensopivuus Ilman pikakiinnikettä Leveys Tilavuus Paino Täyttö Vakiopääpuomi Taittopuomi mm m 3 kg % R2.9 R2.6 R2.25 R2.6 R2.25 Yleiskäyttö (GD) , % , % X X X X X , % X X X X X Vaativa käyttö (SD) , % Enimmäiskuorma tappikiinnityksellä (hyötykuorma + kauha) kg Pikakiinnikkeellä (CW 30 / CW-30S) Yleiskäyttö (GD) 600 0, % 750 0, % 900 0, % , % , % , % , % X X X X X Raskas käyttö (HD) , % , % , % X X X X X Enimmäiskuorma kiinnittimellä (hyötykuorma + kauha) kg Materiaalin enimmäistiheys: kg/m kg/m 3 Yllä olevat kuormat ovat hydraulisen kaivukoneen standardin EN474 mukaisia. Ne eivät ylitä 87 prosenttia hydrauliikan nostokyvystä tai 75 prosenttia kaatokuormasta, kun puomiyhdistelmä on täydessä mitassaan maan suunnassa ja kauha on käännetty sisäänpäin kg/m kg/m 3 Kapasiteetti perustuu standardiin ISO kg/m 3 Kauhan paino yleiskärjillä. X Ei suositella Caterpillar suosittelee sopivien työlaitteiden käyttämistä, jotta asiakkaat saavat suurimman mahdollisen hyödyn tuotteistamme. Jos koneessa käytetään työlaitteita (koskee myös kauhoja), jotka eivät ole esimerkiksi painoa, mittoja, virtauksia, paineita koskevien Caterpillar-suositusten tai määritysten mukaisia, koneen suorituskyky ja tuotantomäärät sekä koneen vakaus, luotettavuus tai osien kestävyys saattavat heikentyä. Työlaitteen vääränlainen käyttö saattaa aiheuttaa raskaiden kuormien heilahtamista, vääntymistä, kiertymistä ja/tai takertumista, mikä puolestaan lyhentää pääpuomien ja kaivupuomien käyttöikää. 25

26 316E L -kaivukoneen vakiovarusteet Vakiovarusteet Vakiovarusteissa saattaa esiintyä eroja. Saat tarkempia tietoja Cat-edustajaltasi. MOOTTORI C4.4 ACERT -dieselmoottori, Euroopan unionin vaihe IIIB Biodieselkelpoinen Vastaa Euroopan unionin IIIB-vaiheen päästöstandardeja Toimintakyky metrin korkeuteen Sähkökäyttöinen polttoaineen ryypytyspumppu Automaattinen moottorin käyntinopeuden säädin Säästö- ja tehotilat Kahden nopeuden ajo Rinnakkainen jäähdytysjärjestelmä (kallistuva ilmasta-ilmaan-jälkijäähdytin, ulos kääntyvä ilmastointilaitteen lauhdutin) Säteistiivisteilmansuodatin Ensiösuodatin, jossa on vedenerotin ja vedenerottimen ilmaisin Vakioakku, -18 C Polttoainelinjassa verkkosuodatin Polttoaineen toisiosuodatin HYDRAULIIKKAJÄRJESTELMÄ Puomin ja kaivupuomin regenerointipiiri Käänteinen käännön vaimennusventtiili Automaattinen käännön seisontajarru Tehokas hydraulinen paluusuodatin Puomin ja kaivupuomin laskun vastaventtiilit OHJAAMO Paineistettu ohjaamo, jossa ilmansuodatus Peilipaketti Liukuva oven yläikkuna (vasemmanpuoleinen ohjaamon ovi) Turvavasara lasin särkemiseen Irrotettava alatuulilasi ja sen säilytyspidike ohjaamossa Vaatekoukku Juomateline Ohjekirjateline Kaksi stereokaiutinta Hylly eväitä tai työkalulaatikkoa varten LCD-värinäyttö, jossa näkyvät varoitukset ja tiedot öljyn ja nesteiden vaihdosta ja työtunneista Säädettävä käsinoja Korkeudeltaan säädettävät ohjaussauvakonsolit Kaikkien hallintalaitteiden vapaa-vipu (lukitus) Ajonhallintapolkimet, joissa irrotettavat käsivivut Kahden lisäpolkimen asennusmahdollisuus Kaksi pistorasiaa, 10 A (yhteensä) 70/30-suhteessa jaettu laminoitu tuulilasi (tuulilasin alaosassa karkaistu lasi) Häikäisysuoja Turvavyö (50,8 mm) Tuulilasinpyyhkimet ALAVAUNU Voideltu GLT2-tela, hartsitiiviste Hinaussilmukka rungossa VASTAPAINO 2,8 t SÄHKÖLAITTEET 80 ampeerin vaihtovirtalaturi Virrankatkaisin Mahdollisuus sähköisen majakan kytkentään VALOT Ohjaamoon kiinnitetyt aikaviiveellä varustetut työvalot Puomin halogeenivalot (vasemmalla ja oikealla) Puomin ja ohjaamon valojen viive Säilytyslaatikkoon integroidut ulkovalot TURVALLISUUS Yhden avaimen Cat-turvajärjestelmä Ovilukot Lukittavat polttoaine- ja hydrauliikkaöljysäiliöiden korkit Lukittava ulkoinen työkalu- ja säilytyslaatikko Merkki- ja varoitusäänitorvi Toissijainen moottorin pysäytyskytkin Avattava kattoikkuna hätäpoistumistieksi Suojakaide ja kädensija Peruutuskamera 26

27 316E L -kaivukoneen lisävarusteet Lisävarusteet Lisävarusteet saattavat vaihdella. Lisätietoja saat Cat-edustajaltasi. MOOTTORI Automaattisella katkaisulla varustettu sähköinen polttoainepumppu Kylmiin olosuhteisiin soveltuva akku, -25 C HYDRAULIIKKAJÄRJESTELMÄ Moottori- ja hydrauliikkaöljyn pikatyhjennysaukot (QuickEvac ) Lisähydrauliikka Puomin ja kaivupuomin korkeapainelinjat Puomin ja kaivupuomin keskipainelinjat Puomin ja kaivupuomin yleispikakiinnitinlinjat Cat Bio -hydrauliikkaöljy OHJAAMO Istuin, korkea selkänoja, ilmajousitus, lämmitin Istuin, korkea selkänoja, ilmajousitus, lämmitin ja jäähdytys Istuin, korkea selkänoja, mekaaninen jousitus Ilman esisuodatin Vasen jalkakytkin Tuulilasinpyyhin, alalasi pesimellä Sadesuoja ALAVAUNU 500 mm:n kolmiharjaiset telakengät 600 mm:n kolmiharjaiset telakengät 700 mm:n kolmiharjaiset telakengät Telan koko pituuden ohjaussuojus Keskitelaohjaimet Jaettu (kaksiosainen) telaohjain PUOMI Pikakiinnike Kauhan nivel nostosilmukalla Vakiopääpuomi (5,1 m) 2,9 metrin kaivupuomi 2,6 metrin kaivupuomi 2,25 metrin kaivupuomi Kulmaltaan säädettävä puomi 2,6 metrin kaivupuomi 2,25 metrin kaivupuomi VALOT Ohjaamoon kiinnitetyt aikaviiveellä varustetut HID-valot TURVALLISUUS FOGS, pulttikiinnitteinen Ajohälytin TEKNIIKKA Product Link Cat Grade Control 27

28 Lisätietoja Cat-tuotteista, edustajien palveluista ja alan sovelluksista saat kotisivuiltamme AQHQ ( ) (Käännös: ) Korvaa julkaisun AQHQ (EU) 2013 Caterpillar Inc. Kaikki oikeudet pidätetään. Materiaalit ja tekniset tiedot saattavat muuttua ilman erillistä ilmoitusta. Kuvissa olevissa koneissa saattaa olla lisävarusteita. Tiedot saatavilla olevista varusteista saat omalta Cat-edustajaltasi. CAT, CATERPILLAR, SAFETY.CAT.COM, niiden vastaavat logot, "Caterpillar Yellow" ja "Power Edge" -tuoteasu sekä tässä käytetyt yhtiön ja tuotteiden identiteetit ovat Caterpillarin tavaramerkkejä. Niiden luvaton käyttäminen on kiellettyä.
