M318F. Pyöräalustainen kaivukone. Kauhojen tiedot Kauhojen tilavuudet 0,35 1,09 m 3 Työskentelyulottuvuudet Suurin ulottuma maanpinnan tasossa

Transkriptio

1 M318F Pyöräalustainen kaivukone Moottori Moottorimalli Päästöt Nettoteho (enintään) ISO 9249 käyntinopeudella r/min ISO 9249 / SAE J1349 (metrijärjestelmä) ISO käyntinopeudella r/min (brutto) Painot Työpaino Cat C7.1 ACERT Euroopan unionin vaihe IV 126 kw 171 hv (PS) 129,4 kw kg Kauhojen tiedot Kauhojen tilavuudet 0,35 1,09 m 3 Työskentelyulottuvuudet Suurin ulottuma maanpinnan tasossa mm Suurin kaivusyvyys mm Ajo Enimmäisajonopeus 35 km/h

2 M318F-mallin ominaisuudet Tehty pitämään kustannukset alhaisina Kone on monikäyttöinen ja samalla erittäin tarkka ja nopea. Polttoaineenkulutus on kuitenkin erittäin pieni tehokkuuden siitä kärsimättä. Tekee käytöstä helppoa ja miellyttävää Istu alas ja vaikutu ohjaamon hiljaisuudesta ja mukavuudesta. Rentoudu, sillä me varmistamme turvallisuuden. Nauti integroidusta helppokäyttöisestä tekniikasta. Kun kokonaisuuteen lisätään huoltoja helpottavat ja nopeuttavat, maanpinnan tasolle sijoitetut huoltokohteet sekä erilaisten työtehtävien suorittamista helpottavat Cat-työlaitteet, tätä parempaa työkonetta ei yksinkertaisesti ole saatavilla. Sisältö Kestävyys...4 Moottori...5 Hyödyllisiä polttoainetta säästäviä ominaisuuksia...5 Erinomaista mukavuutta...6 Yksinkertaisuutta ja käytännöllisyyttä...7 Seuraava sukupolvi...8 Nopeudensäätöjärjestelmä...8 Älyteknologia...9 Kätevä automaattinen akselilukko...9 Hydrauliikka...10 Alavaunu...11 Puomit ja kaivuvarret...12 SmartBoom...13 Ajonvakaaja...13 Työlaitteet...14 Huollettavuus...16 Integroidut tekniikat...17 Turvallisuus...18 Vertaansa vailla oleva näkyvyys...20 Kattava asiakastuki...20 Tekniset tiedot...21 Vakiovarusteet...34 Lisävarusteet...35

3 F-sarjan uusi sukupolvi on suunniteltu vastaamaan monenlaisiin päivittäisiin haasteisiin helpolla ja miellyttävällä tavalla. F-sarja helpompaa kuin koskaan.

4 Kestävä kehitys Sukupolvien verran edellä joka suhteessa Polttoainetalous ja pienemmät päästöt Moottori täyttää EU:n vaiheen IV päästöstandardin vaatimukset. Se suoriutuu yhtä suuresta työmäärästä kuin aiempi malli, mutta kuluttaa siihen huomattavasti vähemmän polttoainetta. Uusi malli on siis vanhaa tehokkaampi, kuluttaa vähemmän resursseja ja tuottaa vähemmän CO 2-päästöjä. Hiljainen käynti Melutaso on huomattavan alhainen: et edes huomaa koneen käyvän. Helppokäyttöiset teknologiat ja pidemmät huoltovälit Uusien säästötilojen, automaattisen käyntinopeuden hallinnan ja moottorin joutokäynnin sammutuksen kaltaiset ominaisuudet auttavat pienentämään polttoaineen kokonaiskulutusta. Product Link tarjoaa mahdollisuuden valvoa konetta etäältä ja auttaa parantamaan yleistä tehokkuutta. Cat-edustaja auttaa sinua pidentämään huoltovälejä, mikä tarkoittaa pidempään riittäviä nesteitä ja pienempiä käyttökustannuksia. Biodiesel ja biohajoava hydrauliikkaöljy M318F toimii sekä erittäin vähärikkisellä dieselpolttoaineella (ULSD), jossa on rikkiä korkeintaan 15 ppm, että B20-biodieselin ja ULSD: n seoksella. Cat BIO HYDO Advanced HEES vähentää ympäristövaikutuksia. Catin hyväksymät käytetyt laitteet Tämä ohjelma on keskeinen osa Caterpillarin ja Cat-edustajien tarjoamia ratkaisuja, jotka auttavat asiakkaita saavuttamaan kasvua, pienentämään kustannuksia ja vähentämään jätteitä. Käytetyt laitteet luovutetaan tarkastettuina ja valmiina työhön, ja niille on myönnetty Caterpillarin takuu. 4

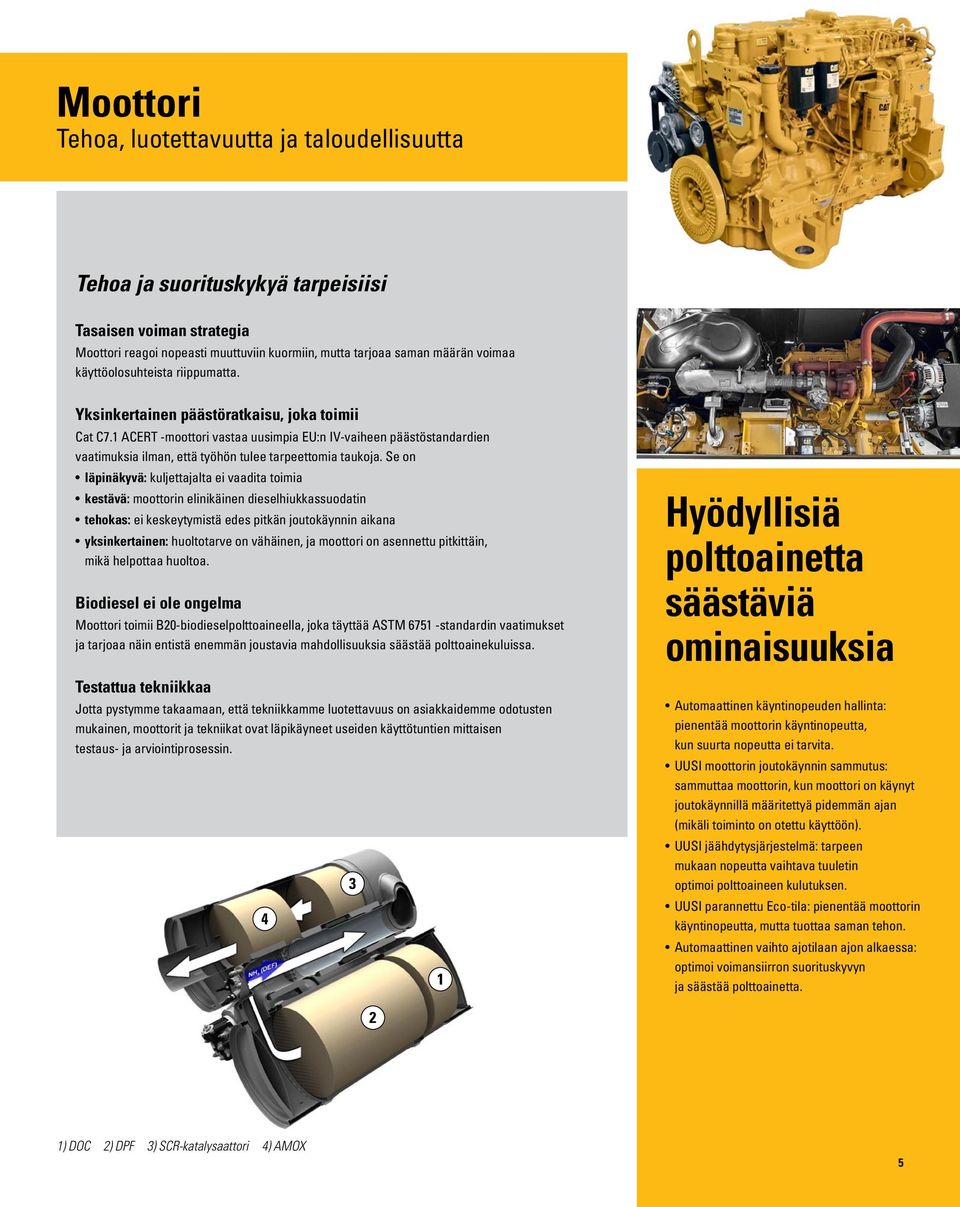

5 Moottori Tehoa, luotettavuutta ja taloudellisuutta Tehoa ja suorituskykyä tarpeisiisi Tasaisen voiman strategia Moottori reagoi nopeasti muuttuviin kuormiin, mutta tarjoaa saman määrän voimaa käyttöolosuhteista riippumatta. Yksinkertainen päästöratkaisu, joka toimii Cat C7.1 ACERT -moottori vastaa uusimpia EU:n IV-vaiheen päästöstandardien vaatimuksia ilman, että työhön tulee tarpeettomia taukoja. Se on läpinäkyvä: kuljettajalta ei vaadita toimia kestävä: moottorin elinikäinen dieselhiukkassuodatin tehokas: ei keskeytymistä edes pitkän joutokäynnin aikana yksinkertainen: huoltotarve on vähäinen, ja moottori on asennettu pitkittäin, mikä helpottaa huoltoa. Biodiesel ei ole ongelma Moottori toimii B20-biodieselpolttoaineella, joka täyttää ASTM standardin vaatimukset ja tarjoaa näin entistä enemmän joustavia mahdollisuuksia säästää polttoainekuluissa. Testattua tekniikkaa Jotta pystymme takaamaan, että tekniikkamme luotettavuus on asiakkaidemme odotusten mukainen, moottorit ja tekniikat ovat läpikäyneet useiden käyttötuntien mittaisen testaus- ja arviointiprosessin Hyödyllisiä polttoainetta säästäviä ominaisuuksia Automaattinen käyntinopeuden hallinta: pienentää moottorin käyntinopeutta, kun suurta nopeutta ei tarvita. UUSI moottorin joutokäynnin sammutus: sammuttaa moottorin, kun moottori on käynyt joutokäynnillä määritettyä pidemmän ajan (mikäli toiminto on otettu käyttöön). UUSI jäähdytysjärjestelmä: tarpeen mukaan nopeutta vaihtava tuuletin optimoi polttoaineen kulutuksen. UUSI parannettu Eco-tila: pienentää moottorin käyntinopeutta, mutta tuottaa saman tehon. Automaattinen vaihto ajotilaan ajon alkaessa: optimoi voimansiirron suorituskyvyn ja säästää polttoainetta. 2 1) DOC 2) DPF 3) SCR-katalysaattori 4) AMOX 5

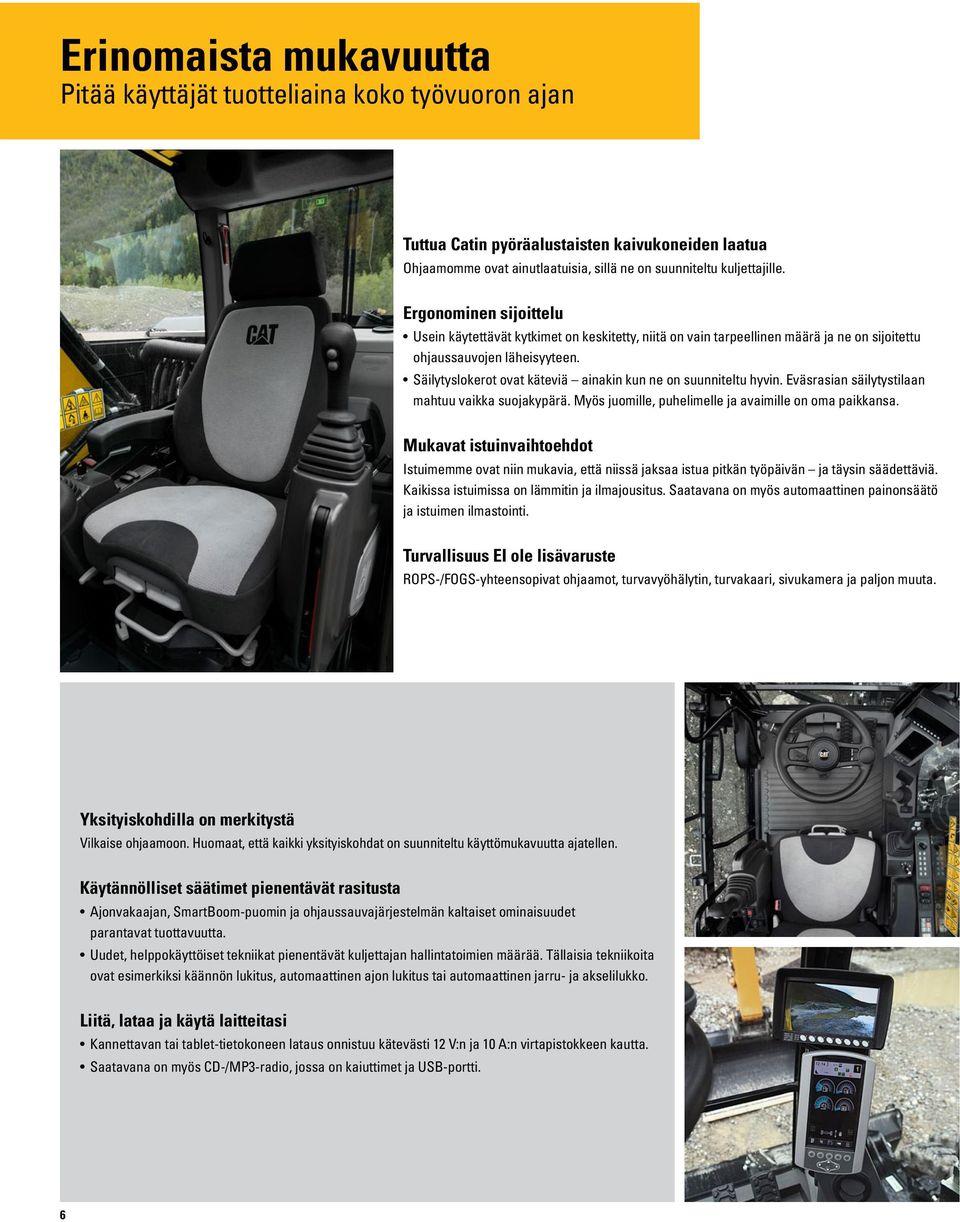

6 Erinomaista mukavuutta Pitää käyttäjät tuotteliaina koko työvuoron ajan Tuttua Catin pyöräalustaisten kaivukoneiden laatua Ohjaamomme ovat ainutlaatuisia, sillä ne on suunniteltu kuljettajille. Ergonominen sijoittelu Usein käytettävät kytkimet on keskitetty, niitä on vain tarpeellinen määrä ja ne on sijoitettu ohjaussauvojen läheisyyteen. Säilytyslokerot ovat käteviä ainakin kun ne on suunniteltu hyvin. Eväsrasian säilytystilaan mahtuu vaikka suojakypärä. Myös juomille, puhelimelle ja avaimille on oma paikkansa. Mukavat istuinvaihtoehdot Istuimemme ovat niin mukavia, että niissä jaksaa istua pitkän työpäivän ja täysin säädettäviä. Kaikissa istuimissa on lämmitin ja ilmajousitus. Saatavana on myös automaattinen painonsäätö ja istuimen ilmastointi. Turvallisuus EI ole lisävaruste ROPS-/FOGS-yhteensopivat ohjaamot, turvavyöhälytin, turvakaari, sivukamera ja paljon muuta. Yksityiskohdilla on merkitystä Vilkaise ohjaamoon. Huomaat, että kaikki yksityiskohdat on suunniteltu käyttömukavuutta ajatellen. Käytännölliset säätimet pienentävät rasitusta Ajonvakaajan, SmartBoom-puomin ja ohjaussauvajärjestelmän kaltaiset ominaisuudet parantavat tuottavuutta. Uudet, helppokäyttöiset tekniikat pienentävät kuljettajan hallintatoimien määrää. Tällaisia tekniikoita ovat esimerkiksi käännön lukitus, automaattinen ajon lukitus tai automaattinen jarru- ja akselilukko. Liitä, lataa ja käytä laitteitasi Kannettavan tai tablet-tietokoneen lataus onnistuu kätevästi 12 V:n ja 10 A:n virtapistokkeen kautta. Saatavana on myös CD-/MP3-radio, jossa on kaiuttimet ja USB-portti. 6

7 Yksinkertaisuutta ja käytännöllisyyttä Helppoa käyttöä Yksilöllinen ohjaamo täysin mukautettavissa Ohjaussauvakonsolit, korkeuden ja kulman säätö Ohjauspylvään säätö, kallistus eteen ja taakse sekä korkeuden säätö Koneen hydrauliikan herkkyys mukautuu erilaisiin tehtäviin Ohjaussauvat, painikkeet ja peukalopyörät Automaattinen ilmastointi Erittäin matala melutaso pienentää rasitusta Ohjaamon paineistus estää pölyn pääsyn sisään ja uusi muotoilu vähentää melua. Ohjaamo kiinnittyy runkoon uusilla hydraulisilla kiinnityksillä, joiden ansiosta ohjaamo on hiljaisempi kuin uusissa luksusautoissa. Erinomainen näkyvyys: katso ja huomaa ero! Vakiona LED-työvalot ja halogeeniajovalot Ohjaamon LED-valo Lasipinta-alaa on suurennettu huomattavasti Valittavana 70/30-suhteessa jaettu tai yksiosainen tuulilasi Uudet laajakulmaiset peilit ja alapeili, jonka kautta entistä parempi näkyvyys maahan Samansuuntaiset jaksottaiset (neljä nopeutta) pyyhkimet ulottuvat pyyhkimään koko tuulilasin Vakiona laajakulmakamerat takana ja sivulla Kameroiden avulla kuljettajan on helppo nähdä ympärilleen. Sivukameran kuva näkyy omassa suuressa värinäytössään, jonka kautta kuljettajalla on täysi näkyvyys koneen edestä taakse asti. Suojausta on tehostettu integroimalla takakamera vastapainoon. Suuri värinäyttö Kuljettaja saa ajantasaiset ja tärkeät tiedot helppolukuisessa muodossa omalla kielellään tarkasta LCD-näytöstä. Käytetyimpien toimintojen valinta on nopeaa pikavalintapainikkeilla. Työlaitteen valintatoiminnolla voidaan esimäärittää enintään kymmenen hydraulista työlaitetta, mikä nopeuttaa työlaitteiden vaihtoa. 7

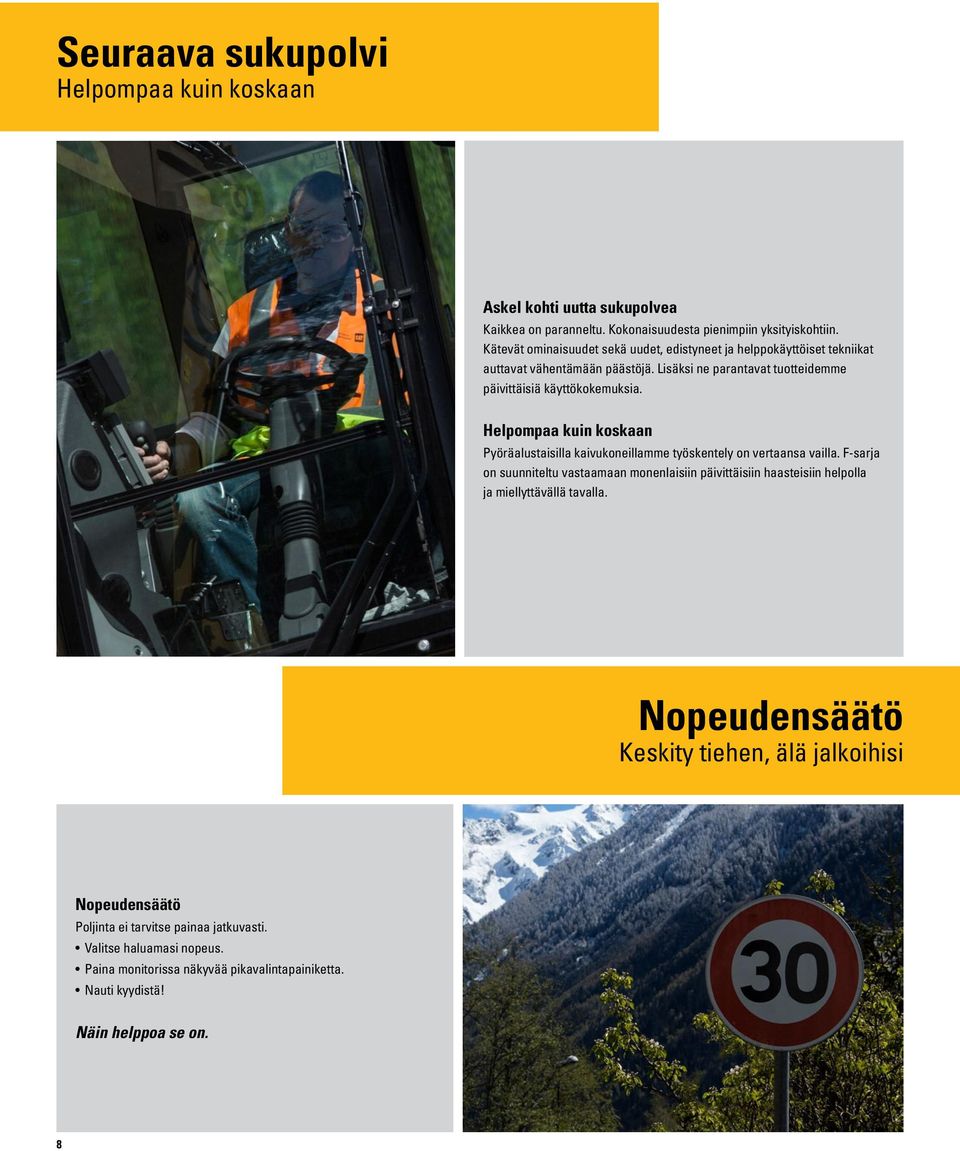

8 Seuraava sukupolvi Helpompaa kuin koskaan Askel kohti uutta sukupolvea Kaikkea on paranneltu. Kokonaisuudesta pienimpiin yksityiskohtiin. Kätevät ominaisuudet sekä uudet, edistyneet ja helppokäyttöiset tekniikat auttavat vähentämään päästöjä. Lisäksi ne parantavat tuotteidemme päivittäisiä käyttökokemuksia. Helpompaa kuin koskaan Pyöräalustaisilla kaivukoneillamme työskentely on vertaansa vailla. F-sarja on suunniteltu vastaamaan monenlaisiin päivittäisiin haasteisiin helpolla ja miellyttävällä tavalla. Nopeudensäätö Keskity tiehen, älä jalkoihisi Nopeudensäätö Poljinta ei tarvitse painaa jatkuvasti. Valitse haluamasi nopeus. Paina monitorissa näkyvää pikavalintapainiketta. Nauti kyydistä! Näin helppoa se on. 8

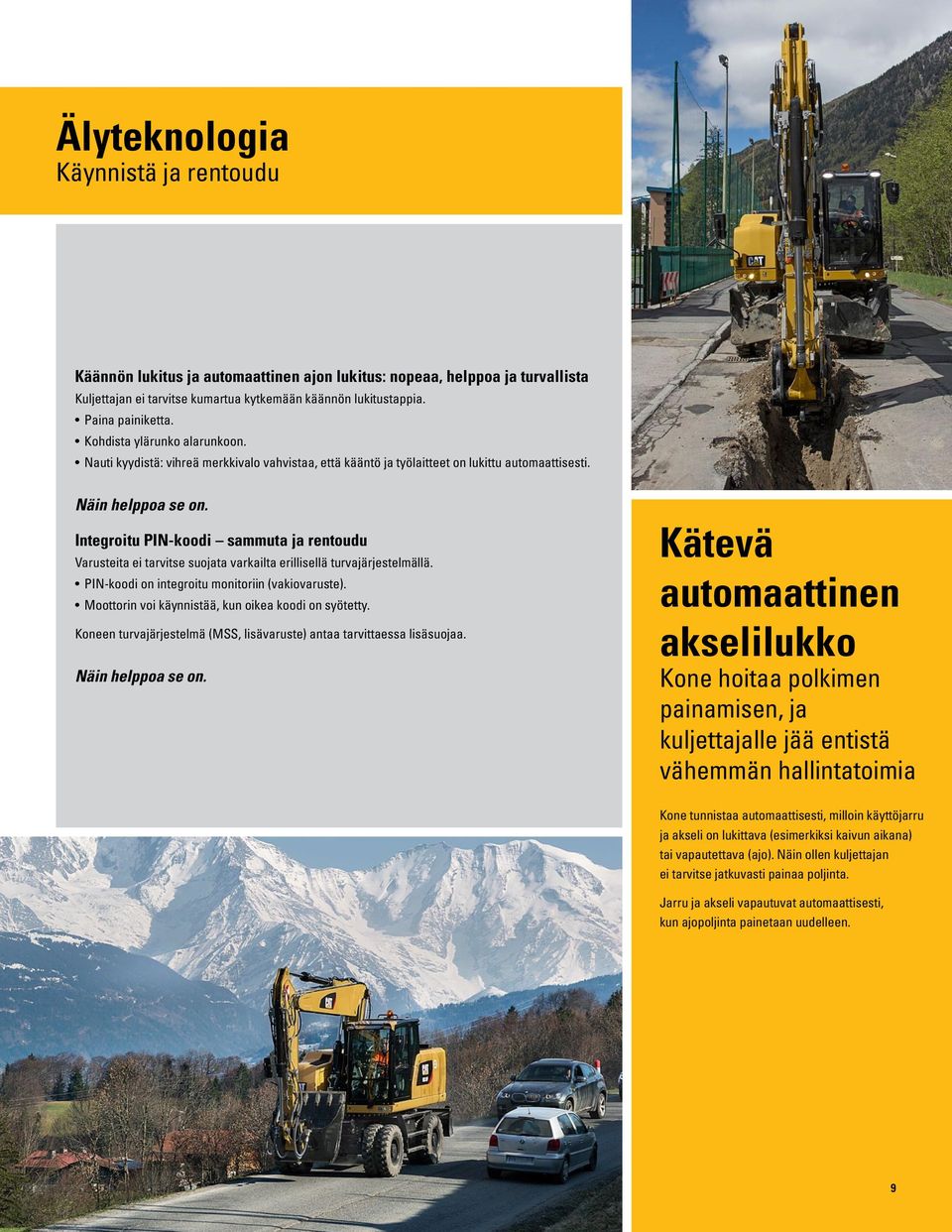

9 Älyteknologia Käynnistä ja rentoudu Käännön lukitus ja automaattinen ajon lukitus: nopeaa, helppoa ja turvallista Kuljettajan ei tarvitse kumartua kytkemään käännön lukitustappia. Paina painiketta. Kohdista ylärunko alarunkoon. Nauti kyydistä: vihreä merkkivalo vahvistaa, että kääntö ja työlaitteet on lukittu automaattisesti. Näin helppoa se on. Integroitu PIN-koodi sammuta ja rentoudu Varusteita ei tarvitse suojata varkailta erillisellä turvajärjestelmällä. PIN-koodi on integroitu monitoriin (vakiovaruste). Moottorin voi käynnistää, kun oikea koodi on syötetty. Koneen turvajärjestelmä (MSS, lisävaruste) antaa tarvittaessa lisäsuojaa. Näin helppoa se on. Kätevä automaattinen akselilukko Kone hoitaa polkimen painamisen, ja kuljettajalle jää entistä vähemmän hallintatoimia Kone tunnistaa automaattisesti, milloin käyttöjarru ja akseli on lukittava (esimerkiksi kaivun aikana) tai vapautettava (ajo). Näin ollen kuljettajan ei tarvitse jatkuvasti painaa poljinta. Jarru ja akseli vapautuvat automaattisesti, kun ajopoljinta painetaan uudelleen. 9

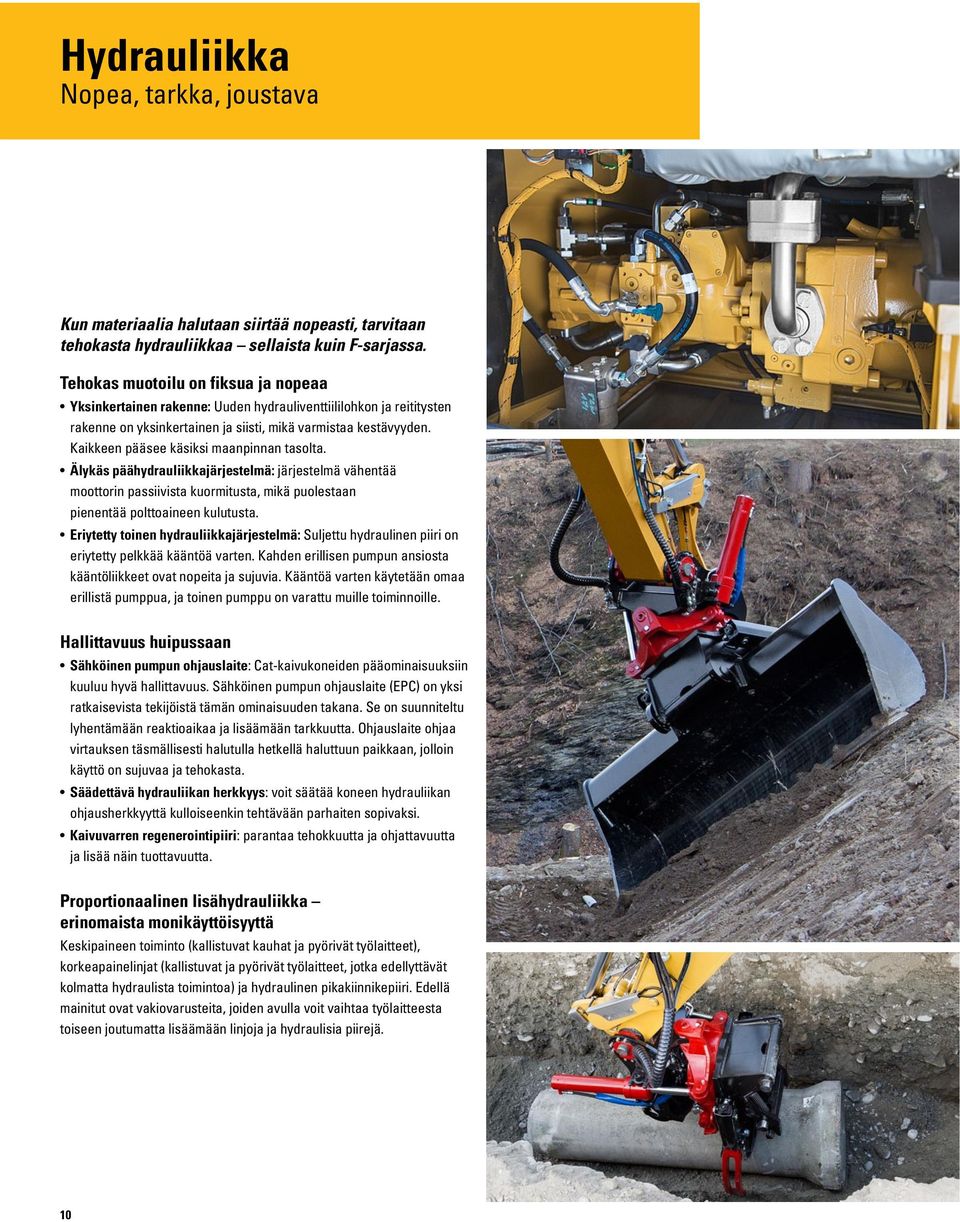

10 Hydrauliikka Nopea, tarkka, joustava Kun materiaalia halutaan siirtää nopeasti, tarvitaan tehokasta hydrauliikkaa sellaista kuin F-sarjassa. Tehokas muotoilu on fiksua ja nopeaa Yksinkertainen rakenne: Uuden hydrauliventtiililohkon ja reititysten rakenne on yksinkertainen ja siisti, mikä varmistaa kestävyyden. Kaikkeen pääsee käsiksi maanpinnan tasolta. Älykäs päähydrauliikkajärjestelmä: järjestelmä vähentää moottorin passiivista kuormitusta, mikä puolestaan pienentää polttoaineen kulutusta. Eriytetty toinen hydrauliikkajärjestelmä: Suljettu hydraulinen piiri on eriytetty pelkkää kääntöä varten. Kahden erillisen pumpun ansiosta kääntöliikkeet ovat nopeita ja sujuvia. Kääntöä varten käytetään omaa erillistä pumppua, ja toinen pumppu on varattu muille toiminnoille. Hallittavuus huipussaan Sähköinen pumpun ohjauslaite: Cat-kaivukoneiden pääominaisuuksiin kuuluu hyvä hallittavuus. Sähköinen pumpun ohjauslaite (EPC) on yksi ratkaisevista tekijöistä tämän ominaisuuden takana. Se on suunniteltu lyhentämään reaktioaikaa ja lisäämään tarkkuutta. Ohjauslaite ohjaa virtauksen täsmällisesti halutulla hetkellä haluttuun paikkaan, jolloin käyttö on sujuvaa ja tehokasta. Säädettävä hydrauliikan herkkyys: voit säätää koneen hydrauliikan ohjausherkkyyttä kulloiseenkin tehtävään parhaiten sopivaksi. Kaivuvarren regenerointipiiri: parantaa tehokkuutta ja ohjattavuutta ja lisää näin tuottavuutta. Proportionaalinen lisähydrauliikka erinomaista monikäyttöisyyttä Keskipaineen toiminto (kallistuvat kauhat ja pyörivät työlaitteet), korkeapainelinjat (kallistuvat ja pyörivät työlaitteet, jotka edellyttävät kolmatta hydraulista toimintoa) ja hydraulinen pikakiinnikepiiri. Edellä mainitut ovat vakiovarusteita, joiden avulla voit vaihtaa työlaitteesta toiseen joutumatta lisäämään linjoja ja hydraulisia piirejä. 10

11 Alavaunu Voimaa ja monikäyttöisyyttä 35 km/h:n nopeudella Raskaan käytön akselit Tehokkaat raskaan käytön akselit pidentävät koneen käyttöikää. Vaihteisto on asennettu suoraan takaakseliin suojan ja optimaalisen maavaran vuoksi. Etuakselin kallistus- ja ohjauskulmat ovat kattavat. Edistykselliset levyjarrut Vähentävät pyörien varassa työskenneltäessä esiintyvää keinuntaa. Levyjarrujärjestelmä vaikuttaa suoraan napaan eikä vetoakseliin, mikä torjuu planeettavaihteen iskut. Lokasuojat (lisävaruste) Lokasuojat kattavat kaikki renkaat ja suojaavat konetta ja sen ympäristöä ravalta ja irtokiviltä. Ohjaussauvalla ohjaus Voit oikeanpuoleisen ohjaussauvan liukukytkimen ansiosta pitää molemmat kädet ohjaussauvoilla ja samaan aikaan käyttää työlaitteita ja siirtää konetta. Uusi puskulevyn rakenne Samansuuntainen kinematiikka pitää puskulevyn maanpinnan suuntaisena kaikilla levyn korkeuksilla. Profiili saa materiaalin liikkumaan paremmin ja vähentää sen pakkautumista. 11

12 Puomit ja kaivuvarret Luotettavaa toimintaa lähellä ja kaukana Vahva suorituskyky Puomien ja kaivuvarsien hitsattu kotelorakenne on kestävä ja pitkäikäinen, ja siinä on paksut, monilevyiset vahvikkeet tukemassa kovalle rasitukselle alttiita kohtia. Joustavuus Puomien ja kaivuvarsien valikoimassa on taatusti jokaiseen tarpeeseen sopiva yhdistelmä. Kaivuvarret Lyhyellä kaivuvarrella (2 100 mm) on eniten murtovoimaa ja nostokykyä Keskipitkällä kaivuvarrella (2 400 mm) saavutetaan paras läpäisykyky ja nostokapasiteetti Pitkällä kaivuvarrella (2 600 mm) yltää syvemmälle ja pidemmälle Puomit Taittopuomi parantaa oikean puolen näkyvyyttä ja koneen ajettavuutta. Ketterä taittopuomi on paras ratkaisu pieniin tiloihin ja suurten kuormien nostoon. Yksiosainen puomi paras valinta tyypillisiin käyttötarkoituksiin, esimerkiksi kuormaukseen ja kaivamiseen. Puomin sivulevyn kaaressa on ainutlaatuinen suora rakenne, joka vähentää rasitusta ja pidentää puomin käyttöikää. Sivusiirtopuomi suuri ulottuvuus helpottaa seinien vieressä tai esteiden yli kaivamista, ajamalla tasoittamista ja asennettujen putkien ympäriltä kaivamista. Kallistettava ojanperkauskauha tekee kokonaisuudesta erittäin ketterän käyttää. 12

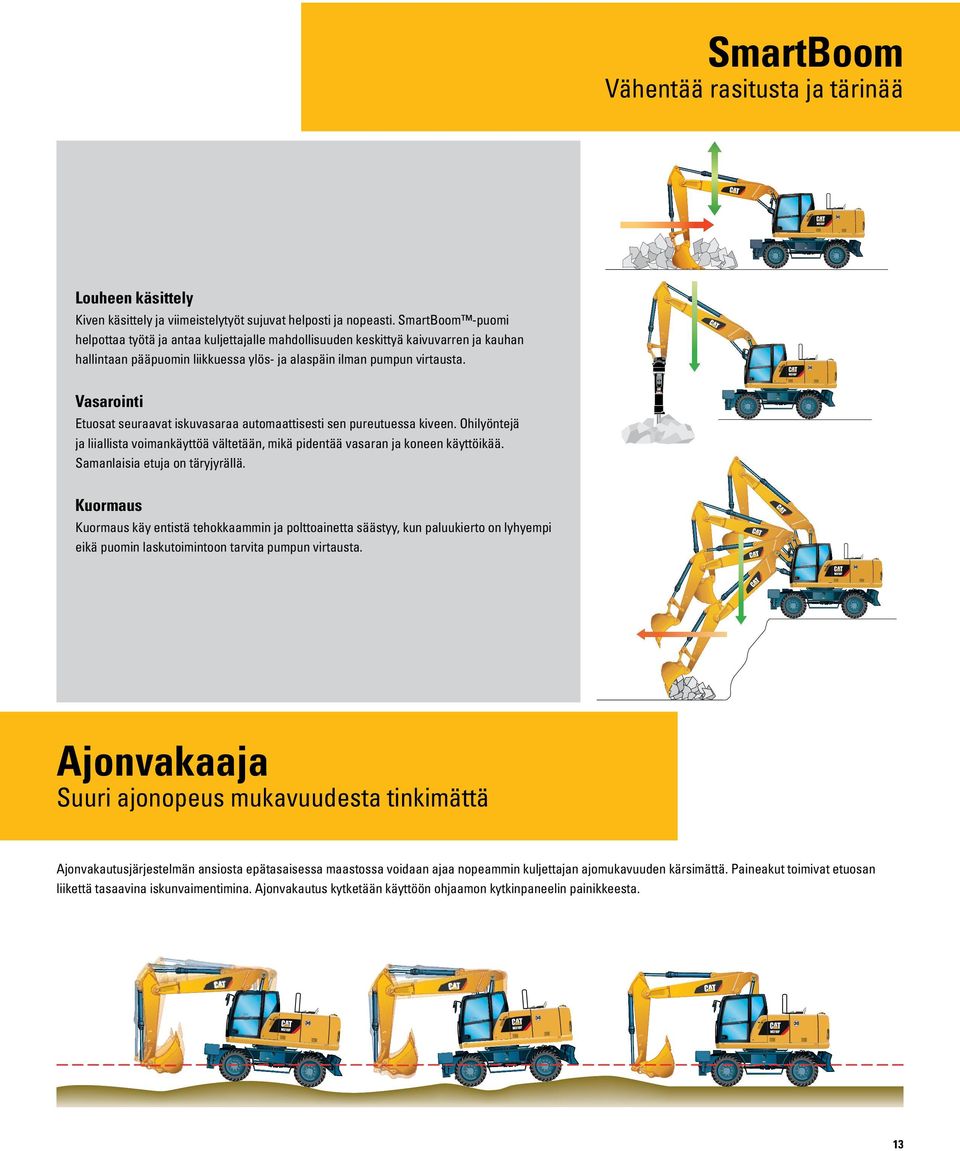

13 SmartBoom Vähentää rasitusta ja tärinää Louheen käsittely Kiven käsittely ja viimeistelytyöt sujuvat helposti ja nopeasti. SmartBoom -puomi helpottaa työtä ja antaa kuljettajalle mahdollisuuden keskittyä kaivuvarren ja kauhan hallintaan pääpuomin liikkuessa ylös- ja alaspäin ilman pumpun virtausta. Vasarointi Etuosat seuraavat iskuvasaraa automaattisesti sen pureutuessa kiveen. Ohilyöntejä ja liiallista voimankäyttöä vältetään, mikä pidentää vasaran ja koneen käyttöikää. Samanlaisia etuja on täryjyrällä. Kuormaus Kuormaus käy entistä tehokkaammin ja polttoainetta säästyy, kun paluukierto on lyhyempi eikä puomin laskutoimintoon tarvita pumpun virtausta. Ajonvakaaja Suuri ajonopeus mukavuudesta tinkimättä Ajonvakautusjärjestelmän ansiosta epätasaisessa maastossa voidaan ajaa nopeammin kuljettajan ajomukavuuden kärsimättä. Paineakut toimivat etuosan liikettä tasaavina iskunvaimentimina. Ajonvakautus kytketään käyttöön ohjaamon kytkinpaneelin painikkeesta. 13

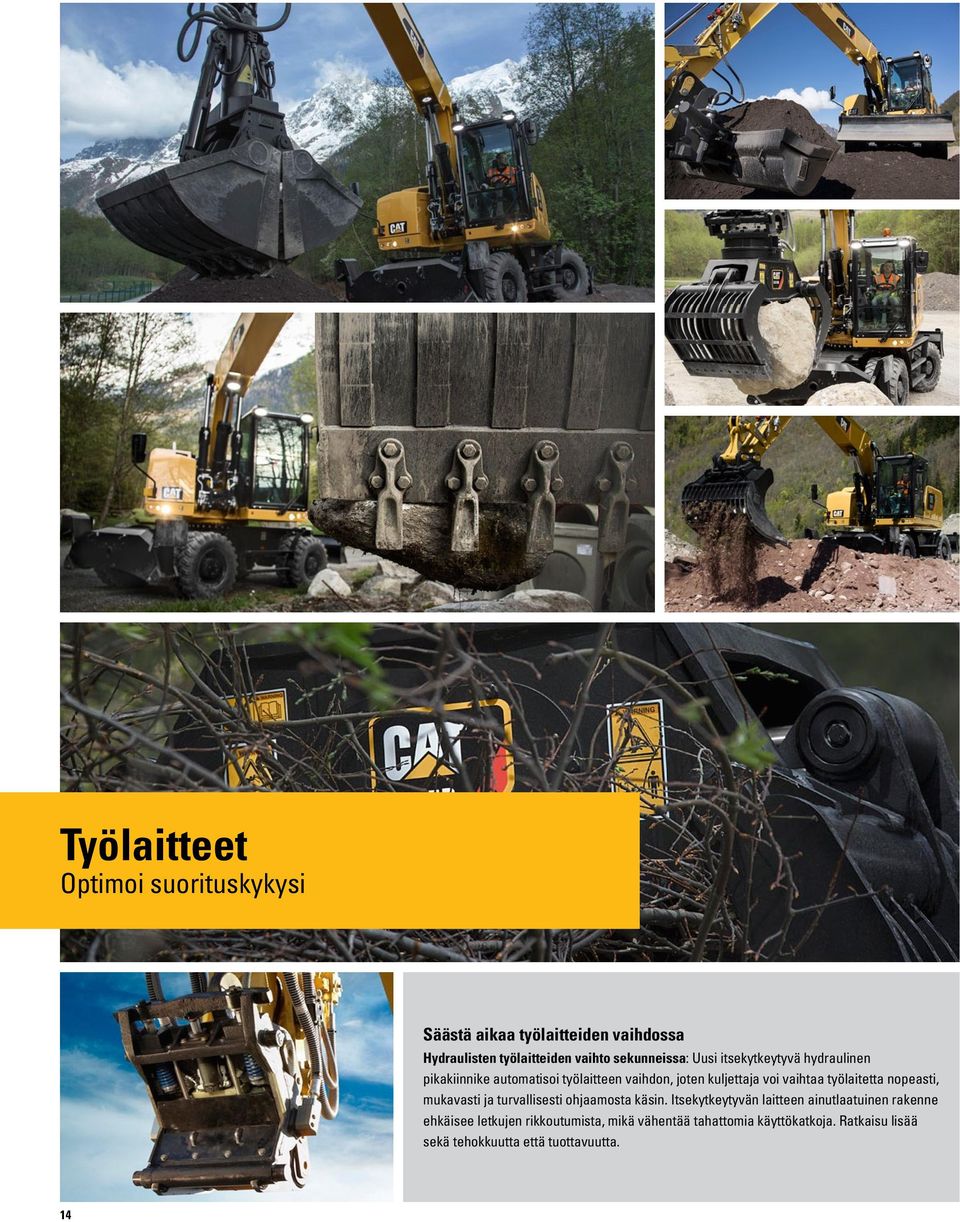

14 Työlaitteet Optimoi suorituskykysi Säästä aikaa työlaitteiden vaihdossa Hydraulisten työlaitteiden vaihto sekunneissa: Uusi itsekytkeytyvä hydraulinen pikakiinnike automatisoi työlaitteen vaihdon, joten kuljettaja voi vaihtaa työlaitetta nopeasti, mukavasti ja turvallisesti ohjaamosta käsin. Itsekytkeytyvän laitteen ainutlaatuinen rakenne ehkäisee letkujen rikkoutumista, mikä vähentää tahattomia käyttökatkoja. Ratkaisu lisää sekä tehokkuutta että tuottavuutta. 14

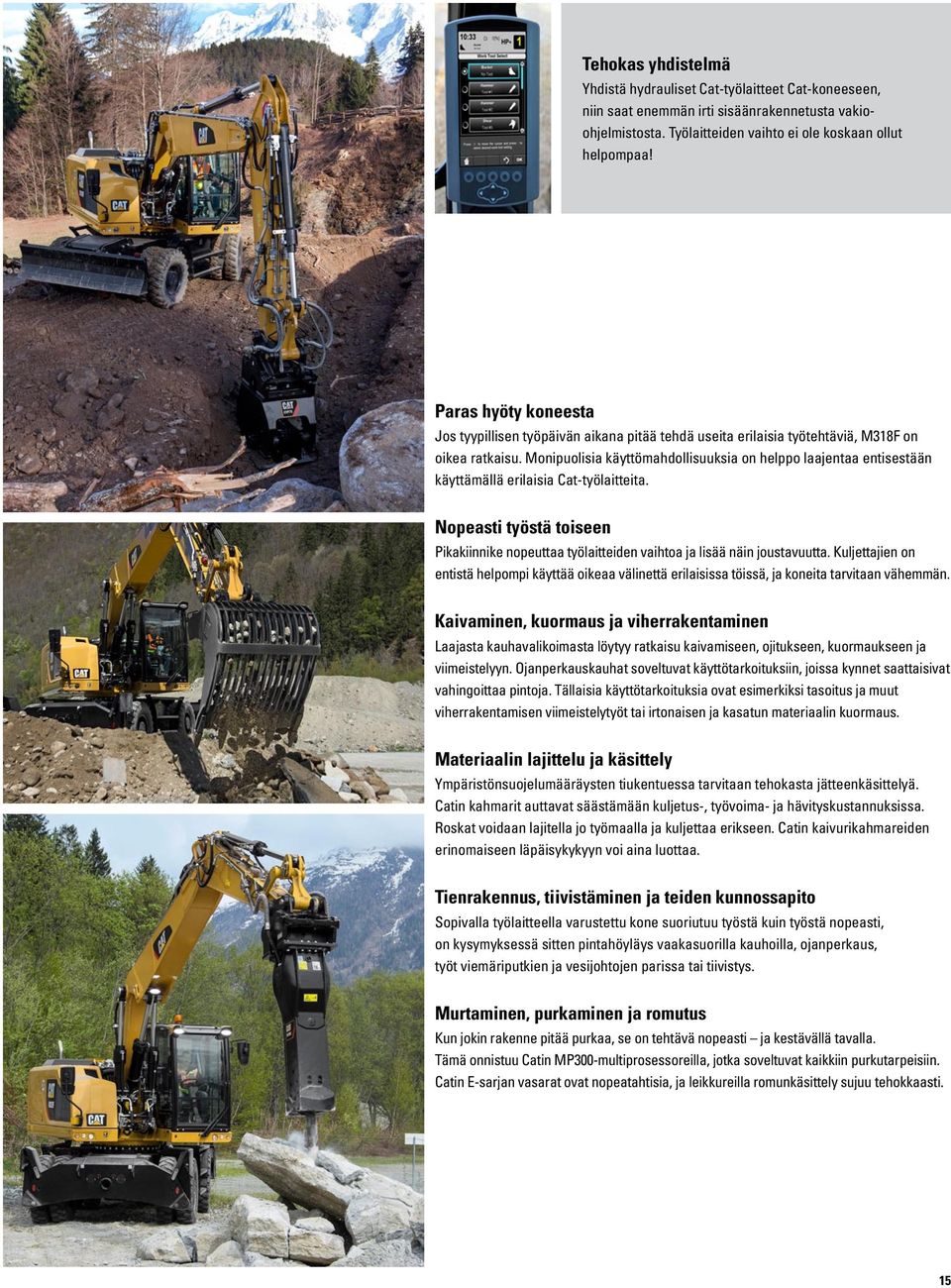

15 Tehokas yhdistelmä Yhdistä hydrauliset Cat-työlaitteet Cat-koneeseen, niin saat enemmän irti sisäänrakennetusta vakioohjelmistosta. Työlaitteiden vaihto ei ole koskaan ollut helpompaa! Paras hyöty koneesta Jos tyypillisen työpäivän aikana pitää tehdä useita erilaisia työtehtäviä, M318F on oikea ratkaisu. Monipuolisia käyttömahdollisuuksia on helppo laajentaa entisestään käyttämällä erilaisia Cat-työlaitteita. Nopeasti työstä toiseen Pikakiinnike nopeuttaa työlaitteiden vaihtoa ja lisää näin joustavuutta. Kuljettajien on entistä helpompi käyttää oikeaa välinettä erilaisissa töissä, ja koneita tarvitaan vähemmän. Kaivaminen, kuormaus ja viherrakentaminen Laajasta kauhavalikoimasta löytyy ratkaisu kaivamiseen, ojitukseen, kuormaukseen ja viimeistelyyn. Ojanperkauskauhat soveltuvat käyttötarkoituksiin, joissa kynnet saattaisivat vahingoittaa pintoja. Tällaisia käyttötarkoituksia ovat esimerkiksi tasoitus ja muut viherrakentamisen viimeistelytyöt tai irtonaisen ja kasatun materiaalin kuormaus. Materiaalin lajittelu ja käsittely Ympäristönsuojelumääräysten tiukentuessa tarvitaan tehokasta jätteenkäsittelyä. Catin kahmarit auttavat säästämään kuljetus-, työvoima- ja hävityskustannuksissa. Roskat voidaan lajitella jo työmaalla ja kuljettaa erikseen. Catin kaivurikahmareiden erinomaiseen läpäisykykyyn voi aina luottaa. Tienrakennus, tiivistäminen ja teiden kunnossapito Sopivalla työlaitteella varustettu kone suoriutuu työstä kuin työstä nopeasti, on kysymyksessä sitten pintahöyläys vaakasuorilla kauhoilla, ojanperkaus, työt viemäriputkien ja vesijohtojen parissa tai tiivistys. Murtaminen, purkaminen ja romutus Kun jokin rakenne pitää purkaa, se on tehtävä nopeasti ja kestävällä tavalla. Tämä onnistuu Catin MP300-multiprosessoreilla, jotka soveltuvat kaikkiin purkutarpeisiin. Catin E-sarjan vasarat ovat nopeatahtisia, ja leikkureilla romunkäsittely sujuu tehokkaasti. 15

16 Huollettavuus Kun käyttöaika on tärkeää Vaivaton käynti huoltokohteisiin Säännölliset huoltokohteet, kuten polttoaine- ja öljynsuodattimet sekä nesteliittimet, ovat saavutettavissa maanpinnan tasolta. Moottorin ilmansuodattimella varustettuun polttoaine- ja DEF-säiliöön taas on pääsy turvalliselta, luistamattomalta uudelta huoltotasanteelta. Ylävaunussa on leveät komposiittihuoltoluukut, jotka on suunniteltu kestämään iskuja. Kaikissa luukuissa on avaamista helpottavat kaasutuet. Osat on ryhmitelty lokeroihin; esimerkiksi sähköosat on koottu omaksi ryhmäkseen. Toimivia rakenneratkaisuja kaikkiin lämpötiloihin Jäähdytys on tehokasta, koska tuulettimet on suunniteltu rinnakkaisiksi ja säteittäisiksi. Järjestelmä on kokonaan moottoritilan ulkopuolella, jotta melu ja lämpö pysyvät kurissa. Kaikki jäähdyttimet on koottu samaan lohkoon ja niissä on helposti puhdistettavat kennot sekä kallistuslaite, jonka avaamiseen ei tarvita työkaluja. Raikas tuulahdus Ohjaamon ilmanvaihtojärjestelmän käyttämä ulkoilma tulee raitisilmasuodattimen läpi. Suodatin on sijoitettu ohjaamon sivulle, jossa siihen pääsee helposti käsiksi. Suodatin on turvassa lukollisen, virta-avaimella avattavan luukun takana. Voitelu- ja polttoainevaihtoehdot Sähköinen voitelujärjestelmä on aikaa säästävä vakiovaruste, joka voitelee koko ylärungon. Alavaunun voitelukohtia on vähän, ja ne on koottu ryhmäksi. Myös sähköinen polttoainepumppu on vakiovarusteena. Siisteyssyistä letkulle on oma säilytyslaatikko. Kone suoriutuu pikkutarkoistakin työtehtävistä, koska siinä on uusi sähkökäyttöinen nostopumppu, jonka ansiosta järjestelmää ei tarvitse esitäyttää manuaalisesti. Lisäksi vakiovarusteisiin kuuluu polttoaineen- ja vedenerotin. Yksinkertaisuus on valttia. 16

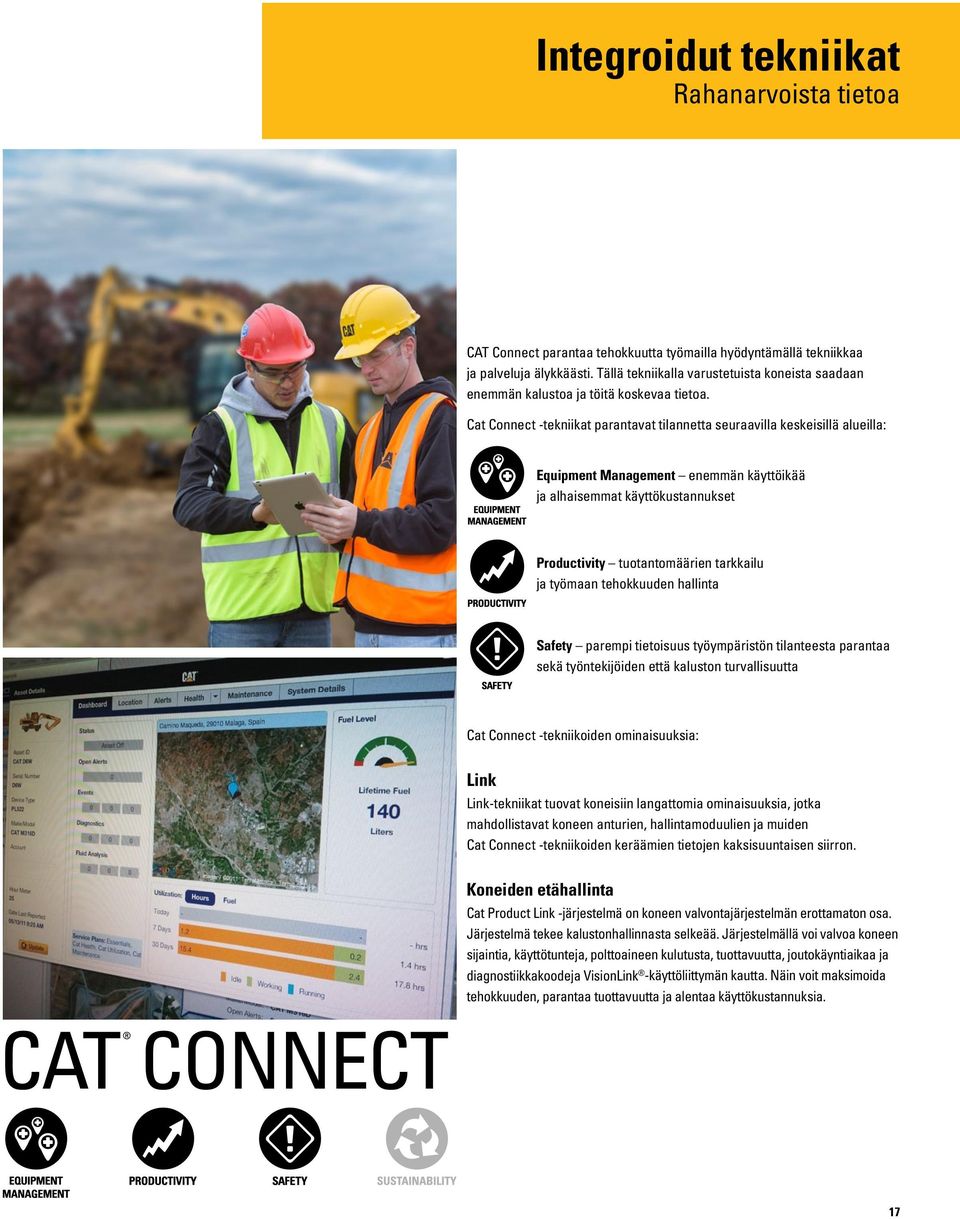

17 Integroidut tekniikat Rahanarvoista tietoa CAT Connect parantaa tehokkuutta työmailla hyödyntämällä tekniikkaa ja palveluja älykkäästi. Tällä tekniikalla varustetuista koneista saadaan enemmän kalustoa ja töitä koskevaa tietoa. Cat Connect -tekniikat parantavat tilannetta seuraavilla keskeisillä alueilla: Equipment Management enemmän käyttöikää ja alhaisemmat käyttökustannukset Productivity tuotantomäärien tarkkailu ja työmaan tehokkuuden hallinta Safety parempi tietoisuus työympäristön tilanteesta parantaa sekä työntekijöiden että kaluston turvallisuutta Cat Connect -tekniikoiden ominaisuuksia: Link Link-tekniikat tuovat koneisiin langattomia ominaisuuksia, jotka mahdollistavat koneen anturien, hallintamoduulien ja muiden Cat Connect -tekniikoiden keräämien tietojen kaksisuuntaisen siirron. Koneiden etähallinta Cat Product Link -järjestelmä on koneen valvontajärjestelmän erottamaton osa. Järjestelmä tekee kalustonhallinnasta selkeää. Järjestelmällä voi valvoa koneen sijaintia, käyttötunteja, polttoaineen kulutusta, tuottavuutta, joutokäyntiaikaa ja diagnostiikkakoodeja VisionLink -käyttöliittymän kautta. Näin voit maksimoida tehokkuuden, parantaa tuottavuutta ja alentaa käyttökustannuksia. 17

18 Turvallisuus Turvallisuus EI ole lisävaruste Sulautetut ominaisuudet Älylaitteet parantavat kuljettajan ja toiminnan turvallisuutta: Turvavyö ja varoitusmerkkivalot (monitori) Automaattinen käännön lukitus Automaattinen jarru- ja akselilukko Turvavipu estää poistumisen, kun työlaitteita ei ole lukittu Hätäsammutuskytkin ja akun päävirtakytkin Säädettävä ajohälytin Letkurikkoventtiilit 1 3 Turvallinen ja hiljainen ohjaamo Uusi ohjaamo on työympäristönä turvallinen. Tärinän ja melun tehokas vaimennus parantaa kuljettajan mukavuutta Pyöräalustaisen kaivukoneen ohjaamoon pääsy on ollut aina haastavaa. Meillä on turvallinen ratkaisu ohjaamoon kiipeämiseen: Kolme pitkää ohjaamon sisäänkäynnin suuntaista askelmaa Liukuestelevyt kaikilla kulkutasoilla ja jokaisella askelmalla pienentävät liukastumisvaaraa Kätevä kädensija ovessa Pidennetty apukädensija ulottuu ohjaamon yläosasta alaosaan Kallistuva konsoli ei ole tiellä ohjaamoon noustessa Kallistuvaan konsoliin asennettu turvavipu varmistaa esteettömän tien sisään ja ulos 18

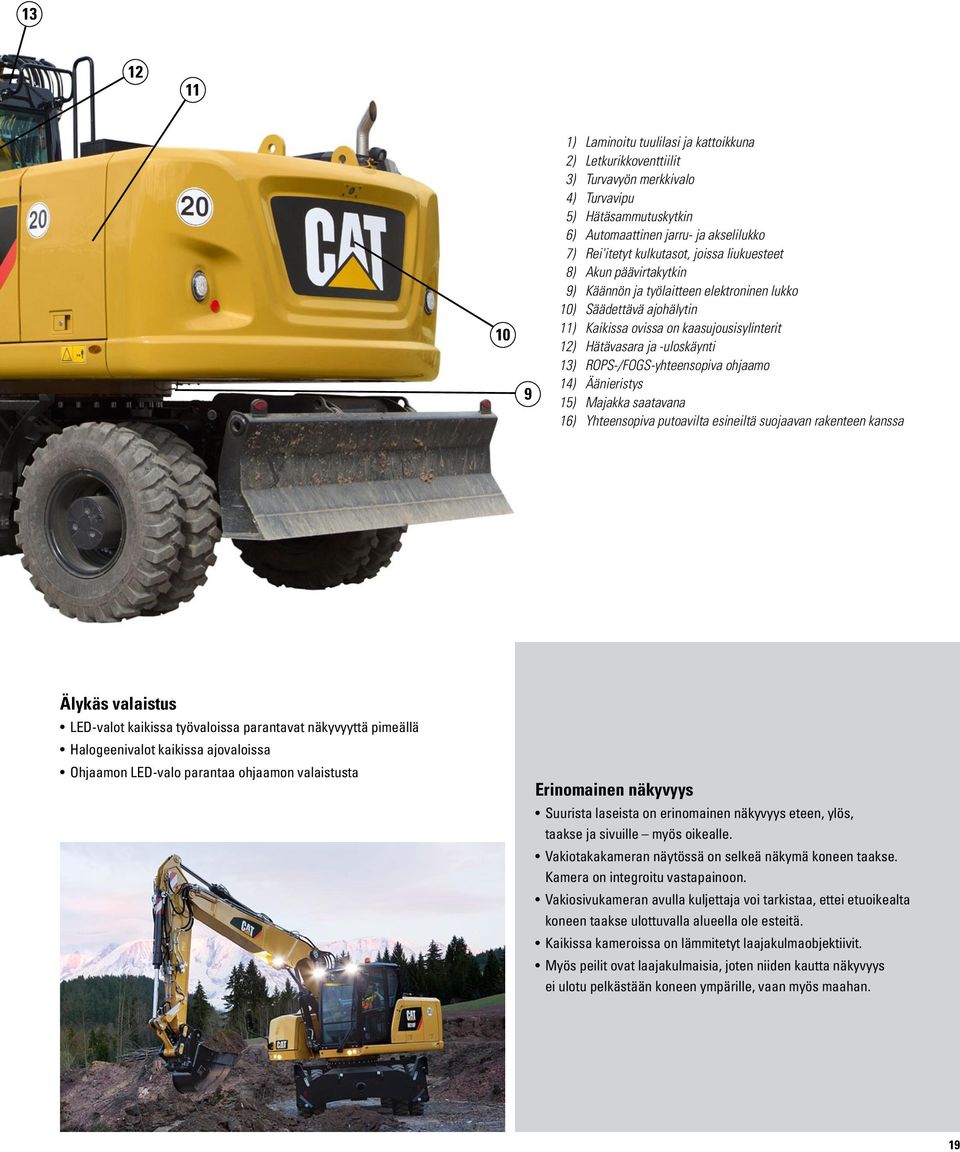

19 ) Laminoitu tuulilasi ja kattoikkuna 2) Letkurikkoventtiilit 3) Turvavyön merkkivalo 4) Turvavipu 5) Hätäsammutuskytkin 6) Automaattinen jarru- ja akselilukko 7) Rei'itetyt kulkutasot, joissa liukuesteet 8) Akun päävirtakytkin 9) Käännön ja työlaitteen elektroninen lukko 10) Säädettävä ajohälytin 11) Kaikissa ovissa on kaasujousisylinterit 12) Hätävasara ja -uloskäynti 13) ROPS-/FOGS-yhteensopiva ohjaamo 14) Äänieristys 15) Majakka saatavana 16) Yhteensopiva putoavilta esineiltä suojaavan rakenteen kanssa Älykäs valaistus LED-valot kaikissa työvaloissa parantavat näkyvyyttä pimeällä Halogeenivalot kaikissa ajovaloissa Ohjaamon LED-valo parantaa ohjaamon valaistusta Erinomainen näkyvyys Suurista laseista on erinomainen näkyvyys eteen, ylös, taakse ja sivuille myös oikealle. Vakiotakakameran näytössä on selkeä näkymä koneen taakse. Kamera on integroitu vastapainoon. Vakiosivukameran avulla kuljettaja voi tarkistaa, ettei etuoikealta koneen taakse ulottuvalla alueella ole esteitä. Kaikissa kameroissa on lämmitetyt laajakulmaobjektiivit. Myös peilit ovat laajakulmaisia, joten niiden kautta näkyvyys ei ulotu pelkästään koneen ympärille, vaan myös maahan. 19

20 Vertaansa vailla oleva näkyvyys Varmista, ettei takanasi ole mitään Näkyvyys joka puolelle on ensiarvoisen tärkeää erityisesti koneissa, jotka kulkevat yleisillä teillä ) Suuri kattoikkuna ja tuulilasi 2) Parannettu valaistus, kaikissa työvaloissa LED-valot 3) Lämmitettävät peilit lisävarusteena 4) Hyvä näkyvyys vasemmalle sivulle uudesta kokonaan lasisesta ovesta 5) Halogeeniajovalot 6) Leveä takaikkuna 7) Heijastavat punaiset valot takana ja puskulevyssä/tukijaloissa 8) Vakiona laajakulmakamera takana 9) Vakiona sivukamera ja monitori 10) Suuri oikean puolen sivuikkuna 11) Laajakulmaiset peilit ja ylimääräinen alapeili, jonka kautta näkyvyys maahan 6 7 Kattava asiakastuki Cat-edustajasi tarjoaa laadukasta tukea Luotettavaa tukea Cat-edustajat ovat myynnin ja palvelun ammattilaisia, jotka auttavat sinua valitsemaan oikean koneen ja tarjoavat asiantuntevaa sekä jatkuvaa tukea. Paras pitkän aikavälin sijoitus rahoitusratkaisuja ja -palveluja hyödyntämällä Tuottavaa toimintaa koulutusohjelmien avulla Ennaltaehkäisevä huolto ja monipuoliset huoltosopimukset Käyttöaika ja luokkansa paras osien saatavuus Korjata vai vaihtaa? Cat-edustaja auttaa sinua valitsemaan parhaan vaihtoehdon. 20

21 M318F pyöräalustaisen kaivukoneen tekniset tiedot Moottori Moottorimalli Cat C7.1 ACERT (1) Teho Moottorin bruttoteho (enintään) ISO ISO (metrijärjestelmä) Nettoteho (nimellisarvo) (2) ISO 9249 / SAE J1349 ISO 9249 / SAE J1349 (metrijärjestelmä) 80/1269/ETY Nettoteho (enintään) ISO 9249 / SAE J1349 ISO 9249 / SAE J1349 (metrijärjestelmä) 80/1269/ETY Sisähalkaisija Isku Iskutilavuus Suurin vääntö kierrosnopeudella r/min Sylinterimäärä r/min 129,4 kw 176 hv 126 kw 171 hv (PS) 126 kw 126 kw 171 hv 126 kw 105 mm 135 mm 7,01 l 783 Nm (1) Vastaa Euroopan unionin IV-vaiheen päästöstandardeja. (2) Nimellisnopeus r/min. Vakioteho r/min. Ilmoitettu nettoteho on vauhtipyörältä saatavana oleva teho, kun moottorissa on varusteena ilmanpuhdistin, pakokaasujen jälkikäsittelymoduuli (CEM), vaihtovirtalaturi ja keskinopeudella käyvä jäähdytyspuhallin. Tehoa ei tarvitse pienentää alle metrin korkeudessa. Tehoa pienennetään automaattisesti yli metrin korkeudessa. Vaihteisto Eteen/taakse 1. vaihde 10 km/h 2. vaihde 35 km/h Ryömintä 1. vaihde 3 km/h 2. vaihde 12 km/h Vetokyky 103 kn Enimmäisnousukyky ( kg:n kuormalla) 75 % Kääntömekanismi Kääntönopeus 10 r/min Käännön vääntöteho 38 knm Alavaunu Maavara 370 mm Suurin ohjauskulma 35 Akselin keinuntakulma ±9 Pienin kääntösäde Vakioakseli Renkaan ulkoreunasta mm Taittopuomin päästä mm Yksiosaisen puomin päästä mm Sivusiirtopuomin päästä mm Leveä akseli Renkaan ulkoreunasta mm Taittopuomin päästä mm Yksiosaisen puomin päästä mm Sivusiirtopuomin päästä mm Täyttötilavuudet Polttoainesäiliö (kokonaistilavuus) 330 l DEF-säiliö 34,5 l Jäähdytysjärjestelmä 46,9 l Moottorin kampikammio 18,5 l Taka-akselin kotelo (tasauspyörästö) 14 l Ohjaava etuakseli (tasauspyörästö) 10,5 l Päätepyörästö 2,5 l Powershift-vaihteisto 2,5 l 21

22 M318F pyöräalustaisen kaivukoneen tekniset tiedot Painot Työpainot* Painot Taittopuomi Puskulevy takana Puskulevy takana, tukijalat edessä Tukijalat edessä ja takana Yksiosainen puomi Puskulevy takana, tukijalat edessä Tukijalat edessä ja takana Sivusiirtopuomi Puskulevy takana Puskulevy takana, tukijalat edessä Tukijalat edessä ja takana Kaivuvarret** Lyhyt (2 100 mm) Keskipitkä (2 400 mm) Pitkä (2 600 mm) Teollisuuskäyttö (3 100 mm) Vastapaino Vakio Lisävaruste kg kg kg kg kg kg kg kg kg 700 kg 730 kg 750 kg 410 kg kg kg ** Työpainossa on huomioitu keskipitkän kaivuvarren, kg:n vastapainon, täyden polttoainesäiliön, kuljettajan, 200 kg:n pikakiinnikkeen, 600 kg:n kauhan ja ilmatäytteisten paripyörien paino. Paino vaihtelee kokoonpanon mukaan. ** Sisältää sylinterin, kauhan nivelen, tapit ja vakiohydraulilinjat. Hydrauliikkajärjestelmä Säiliön tilavuus Järjestelmän tilavuus Suurin paine Työlaitteen piiri Normaali Raskas nosto Ajon piiri Lisäpiiri Korkea paine Keskipaine Kääntömekanismi Suurin virtaus Työlaitteen/ajon piiri Lisäpiiri Korkea paine Keskipaine Kääntömekanismi 122 l 210 l 350 bar 370 bar 350 bar 350 bar 185 bar 370 bar 252 l/min 252 l/min 49 l/min 85 l/min Renkaat Vakio (ilmatäytteiset paripyörät) Lisävaruste (ilmatäytteiset paripyörät) 445/70/R19.5 TL XF (ilmatäytteiset yksittäispyörät) (umpikumiset paripyörät) Puskulevy Puskulevyn tyyppi Puskulevyn ympäripyörimiskorkeus Leveys (vakioakselit) Leveys (leveät akselit) Kestävä kehitys Moottorin päästöt Nesteet (valinnainen) Cat Bio HYDO Advanced Biodiesel, enintään B20 Tärinätasot Suurin, kädet/käsivarret Leveyssuuntainen 576 mm mm mm ISO 5349:2001 <2,5 m/s 2 Suurin, koko vartalo ISO/TR 25398:2006 <0,5 m/s 2 Istuimen tärinän läpäisykyvyn kerroin ISO 7096:2000 spektriluokka EM5 <0,7 m/s 2 Euroopan unionin vaihe IV Biohajoava, merkitty EU:n ympäristömerkillä (kukka) Täyttää mineraalidieseliä koskevat standardit EN tai ASTM D6751 sekä EN590 tai ASTM D975 22

23 M318F pyöräalustaisen kaivukoneen tekniset tiedot Standardit ROPS FOPS Ohjaamo/melutasot Caterpillarin ROPS (Rollover Protective Structure) -rakenne on standardin ISO :2008 ROPS-vaatimusten mukainen. FOPS (Falling Object Protective Structure) on standardien ISO 10262:1998 ja SAE J1356:2008 FOPS-vaatimusten mukainen. Vastaa lueteltuja standardeja. Melutaso Kuljettajaan kohdistuva ääni 2000/14/EY Ääni koneen ulkopuolella 71 db(a) 2000/14/EY 100 db(a) Kuljettajaan kohdistuva ääni Caterpillarin ohjaamossa kuljettajaan kohdistuva äänenpainetaso on mitattu 2000/14/EY-määräyksen mukaisesti, kun ohjaamo on asennettu paikoilleen oikein ja mittaus tehdään ovi ja ikkunat suljettuina. Ääni koneen ulkopuolella koneen ulkoinen äänenpainetaso on mitattu 2000/14/EY-määräyksen mukaisesti. Kuulonsuojaimet voivat olla tarpeen, jos konetta käytetään ohjaamon ollessa avoin (kun sitä ei ole huollettu oikein tai ovet tai ikkunat ovat auki) pitkiä yhtäjaksoisia aikoja tai meluisassa ympäristössä. Puskulevy Puskulevyn tyyppi Leveyssuuntainen Puskulevyvaihtoehdot mm / mm 1 Puskulevyn kokonaiskorkeus 680 mm 2 Suurin laskusyvyys maanpinnan tasosta 131 mm 3 Suurin nostokorkeus maasta 496 mm 23

24 M318F pyöräalustaisen kaivukoneen tekniset tiedot Mitat Kaikki mitat ovat likimääräisiä arvoja Taittopuomi Yksiosainen puomi 3 100* Sivusiirtopuomi 3 100* Kaivuvarren pituus mm 1 Kuljetuskorkeus putoavilta esineiltä suojaava rakenne ja kädensijat laskettuina (korkein kohta puomin ja ohjaamon välissä) mm 2 Kuljetuspituus mm Tukipiste mm Perän kääntösäde mm Vastapainon maavara mm Ohjaamon korkeus ei suojausta putoavilta esineiltä, kädensijat laskettuina Kädensijoja ei laskettu mm Putoavilta esineiltä suojaavan rakenteen kanssa mm Vakioakseli mm Leveä akseli mm Koneen kokonaisleveys * mm:n teollisuuskaivuvarsi on saatavana vuonna ** Renkaiden maavara tukijalat täysin alas laskettuina Siirtoajo, mm:n kaivuvarsi ** Alavaunu ja puskulevy Alavaunu ja kahdet tukijalat Alavaunu, yhdet tukijalat ja puskulevy

25 M318F pyöräalustaisen kaivukoneen tekniset tiedot Työskentelyulottuvuudet Taittopuomi Yksiosainen puomi Sivusiirtopuomi Kaivuvarren pituus mm * * Kaivukorkeus mm Tyhjennyskorkeus mm Kaivusyvyys mm Pystysuoran seinämän kaivusyvyys mm Perkaussyvyys 2,5 m:n etäisyydellä mm Ulottuvuus mm Ulottuma maanpinnan tasossa mm Kauhan voimat (ISO 6015) kn Kaivuvarren voimat (ISO 6015) kn Ulottuvuusarvot on laskettu käyttämällä yleiskäyttöistä mm:n kauhaa, jonka tilavuus on 0,91 m 3 ja jossa on K080-kärjet sekä CW-20-H.4.N.-pikakiinnike, jonka kärjen säde on mm. Kauhan ja kaivuvarren voiman arvot on laskettu raskasta nostoa käyttäen, ilman pikakiinnikettä ja kärjen säteen ollessa mm. * mm:n teollisuuskaivuvarsi on saatavana vuonna Teollisuuskaivuvarressa ei ole kauhan niveltä. Kaikki mitat viittaavat kaivuvarren päähän. 25

26 M318F pyöräalustaisen kaivukoneen tekniset tiedot Kauhan tekniset tiedot ja yhteensopivuus Erikoiskauhoja voit tiedustella Cat-edustajilta. Ilman pikakiinnikettä Taittopuomi Yksiosainen puomi Sivusiirtopuomi Vastapaino 3,4 t 3,4 t 3,9 t Kaivuvarren pituus mm mm mm mm mm mm mm Leveys Tilavuus Paino mm m 3 kg 750 0, , Yleiskäyttö (GD) , , , Raskas käyttö (HD) , Ojanperkaus (DC) , Ojanperkaus, kallistettava (DCT) , , Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen standardin EN474 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta, kun puomiyhdistelmä on täydessä mitassaan maan suunnassa ja kauha on käännetty sisäänpäin. Kapasiteetti perustuu standardiin ISO Kauhan paino yleiskärjillä. Materiaalin enimmäistiheys kg/m 3 Materiaalin enimmäistiheys kg/m 3 Materiaalin enimmäistiheys kg/m 3 Materiaalin enimmäistiheys kg/m 3 Materiaalin enimmäistiheys 900 kg/m 3 Ei suositella Caterpillar suosittelee sopivien työlaitteiden käyttämistä, jotta asiakkaat saavat suurimman mahdollisen hyödyn tuotteistamme. Jos koneessa käytetään työlaitteita (koskee myös kauhoja), jotka eivät ole esimerkiksi painoa, mittoja, virtauksia ja paineita koskevien Caterpillar-suositusten tai -määritysten mukaisia, koneen suorituskyky ja tuotantomäärät sekä koneen vakaus, luotettavuus tai osien kestävyys saattavat heikentyä. Työlaitteen vääränlainen käyttö saattaa aiheuttaa raskaiden kuormien heilahtamista, vääntymistä, kiertymistä tai takertumista, mikä puolestaan lyhentää pääpuomien ja kaivuvarsien käyttöikää. 26

27 M318F pyöräalustaisen kaivukoneen tekniset tiedot Kauhan tekniset tiedot ja yhteensopivuus Erikoiskauhoja voit tiedustella Cat-edustajilta. Tappitarrainpikakiinnikkeen kanssa Taittopuomi Yksiosainen puomi Sivusiirtopuomi Vastapaino 3,4 t 3,4 t 3,9 t Kaivuvarren pituus mm mm mm mm mm mm mm Leveys Tilavuus Paino mm m 3 kg 750 0, , Yleiskäyttö (GD) , , , Raskas käyttö (HD) , Ojanperkaus (DC) , Ojanperkaus, kallistettava (DCT) , , Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen standardin EN474 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta, kun puomiyhdistelmä on täydessä mitassaan maan suunnassa ja kauha on käännetty sisäänpäin. Kapasiteetti perustuu standardiin ISO Kauhan paino yleiskärjillä. Materiaalin enimmäistiheys kg/m 3 Materiaalin enimmäistiheys kg/m 3 Materiaalin enimmäistiheys kg/m 3 Materiaalin enimmäistiheys kg/m 3 Materiaalin enimmäistiheys 900 kg/m 3 Ei suositella Caterpillar suosittelee sopivien työlaitteiden käyttämistä, jotta asiakkaat saavat suurimman mahdollisen hyödyn tuotteistamme. Jos koneessa käytetään työlaitteita (koskee myös kauhoja), jotka eivät ole esimerkiksi painoa, mittoja, virtauksia ja paineita koskevien Caterpillar-suositusten tai -määritysten mukaisia, koneen suorituskyky ja tuotantomäärät sekä koneen vakaus, luotettavuus tai osien kestävyys saattavat heikentyä. Työlaitteen vääränlainen käyttö saattaa aiheuttaa raskaiden kuormien heilahtamista, vääntymistä, kiertymistä tai takertumista, mikä puolestaan lyhentää pääpuomien ja kaivuvarsien käyttöikää. 27

28 M318F pyöräalustaisen kaivukoneen tekniset tiedot Kauhan tekniset tiedot ja yhteensopivuus Erikoiskauhoja voit tiedustella Cat-edustajilta. Pikakiinnikkeellä (CW 30 / CW-30S) Taittopuomi Yksiosainen puomi Sivusiirtopuomi Vastapaino 3,4 t 3,4 t 3,9 t Kaivuvarren pituus mm mm mm mm mm mm mm Leveys Tilavuus Paino mm m 3 kg 600 0, , , Yleiskäyttö (GD) , , , , , Raskas käyttö (HD) , , Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen standardin EN474 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta, kun puomiyhdistelmä on täydessä mitassaan maan suunnassa ja kauha on käännetty sisäänpäin. Kapasiteetti perustuu standardiin ISO Kauhan paino yleiskärjillä. Materiaalin enimmäistiheys kg/m 3 Materiaalin enimmäistiheys kg/m 3 Materiaalin enimmäistiheys kg/m 3 Materiaalin enimmäistiheys kg/m 3 Materiaalin enimmäistiheys 900 kg/m 3 Ei suositella Caterpillar suosittelee sopivien työlaitteiden käyttämistä, jotta asiakkaat saavat suurimman mahdollisen hyödyn tuotteistamme. Jos koneessa käytetään työlaitteita (koskee myös kauhoja), jotka eivät ole esimerkiksi painoa, mittoja, virtauksia ja paineita koskevien Caterpillar-suositusten tai -määritysten mukaisia, koneen suorituskyky ja tuotantomäärät sekä koneen vakaus, luotettavuus tai osien kestävyys saattavat heikentyä. Työlaitteen vääränlainen käyttö saattaa aiheuttaa raskaiden kuormien heilahtamista, vääntymistä, kiertymistä tai takertumista, mikä puolestaan lyhentää pääpuomien ja kaivuvarsien käyttöikää. 28

29 M318F pyöräalustaisen kaivukoneen tekniset tiedot Työlaitteiden valintaopas Koneen työlaitteita ja niiden malleja valittaessa on kiinnitettävä huomiota työlaitteen käyttötarkoitukseen ja kestävyyteen sekä tehtävän työmäärään. Suositellut käyttötarkoitukset ja kapasiteetit on kerrottu työlaitteiden tiedoissa. Taittopuomi Vastapaino 3,4 t 3,9 t (1) (2) (3) (1) (2) (3) Kaivuvarren pituus (mm) H110Es Hydraulivasara H115Es H120Es G310B-D/R G310B-D/R, kiinteä CAN Purku- ja lajittelukahmari (D purkukourat, R jätteenkäsittelykauhat) G313 GC G313 GC, kiinteä CAN G315 GC G315B-D/R G315B-D/R, kiinteä CAN Romu- ja purkuleikkuri Täryjyrä S320B S325B CVP75 GSH15B 400 l Nelipiikkikahmari (4 tai 5 piikkiä) GSH15B 500 l GSH15B 600 l GSH15B 800 l CTV l Kahmari CTV l CTV l Nämä työlaitteet ovat saatavana M318F-kaivukoneeseen. Saat lisätietoja soveltuvuudesta Cat-edustajaltasi. CTV l Tappitarrainpikakiinnike CL-QC Työn mukainen pikakiinnike CW-20 CW-20S (1) (2) Kahdet tukijalat laskettuina (3) Puskulevy ja yhdet tukijalat laskettuina Sopiva työlaite Tappi tai sopiva kiinnike Vain tappikiinnitys Vain keulan yli Puomiin asennettuna Kiinnitys edestä vain sopivalla kiinnikkeellä Kiinnitys vain edestä CL-kiinnikkeellä Kaikkia tuotteita ei ole saatavilla kaikilla alueilla. Soveltuvuus riippuu pyöräalustaisen kaivukoneen kokoonpanosta. Lisätietoa alueellasi saatavilla olevista tuotteista sekä oikean työlaitteen valinnasta saat Cat-edustajalta. Huomautus: purku- ja lajittelukahmari: kiinteä CAN kiinteät saranalevyt CW-pikakiinnikkeen käyttöä varten. 29

30 M318F pyöräalustaisen kaivukoneen tekniset tiedot Työlaitteiden valintaopas Koneen työlaitteita ja niiden malleja valittaessa on kiinnitettävä huomiota työlaitteen käyttötarkoitukseen ja kestävyyteen sekä tehtävän työmäärään. Suositellut käyttötarkoitukset ja kapasiteetit on kerrottu työlaitteiden tiedoissa. Yksiosainen puomi Vastapaino 3,4 t 3,9 t (1) (2) (3) (1) (2) (3) Kaivuvarren pituus (mm) H110Es Hydraulivasara H115Es H120Es MP318 CC -leuka Multiprosessori MP318 D -leuka MP318 S -leuka Murskain Pulveroija P315 P215 G310B-D/R G310B-D/R, kiinteä CAN G313 GC Purku- ja lajittelukahmari (D purkukourat, R jätteenkäsittelykauhat) G313 GC, kiinteä CAN G315 GC G315 GC, kiinteä CAN G315B-D/R G315B-D/R, kiinteä CAN Romu- ja purkuleikkuri Täryjyrä S320B S325B CVP75 (1) (2) Kahdet tukijalat laskettuina (3) Puskulevy ja yhdet tukijalat laskettuina Sopiva työlaite Tappi tai sopiva kiinnike Vain tappikiinnitys Vain keulan yli Puomiin asennettuna Kiinnitys edestä vain sopivalla kiinnikkeellä Kiinnitys vain edestä CL-kiinnikkeellä Kaikkia tuotteita ei ole saatavilla kaikilla alueilla. Pyöräalustaisen kaivukoneen kokoonpano vaikuttaa soveltuvuuteen. Lisätietoa alueellasi saatavilla olevista tuotteista sekä oikean työlaitteen valinnasta saat Cat-edustajalta. Huomautus: purku- ja lajittelukahmari: kiinteä CAN kiinteät saranalevyt CW-pikakiinnikkeen käyttöä varten. 30

31 M318F pyöräalustaisen kaivukoneen tekniset tiedot Nostokyky taittopuomi Arvot on ilmoitettu kiloina (kg), kauhan sylinteri ja kauhan nivel asennettuina, ilman työlaitetta, vastapainolla (3 900 kg) ja raskasta nostoa käyttäen. Suurimman ulottuman kuorma (kaivuvarren pää / kauhan tappi) Kuorma edessä Kuorma takana Kuorma sivulla Kuormauspisteen korkeus Keskipitkä kaivuvarsi mm mm mm mm mm mm Alavaunun kokoonpano Takapuskulevy nostettuna *5 400 * * Takapuskulevy laskettuna *5 400 *5 400 * * Puskulevy ja yhdet tukijalat laskettuina *5 400 *5 400 *4 850 *4 850 *3 300 *3 300 Kahdet tukijalat laskettuina *5 400 *5 400 *5 400 *4 850 *4 850 *4 850 *3 300 *3 300 *3 300 Leveä takapuskulevy nostettuna * Takapuskulevy nostettuna * * Takapuskulevy laskettuna * * * Puskulevy ja yhdet tukijalat laskettuina *6 400 *6 400 *4 950 *4 950 *3 100 *3 100 Kahdet tukijalat laskettuina *6 400 *6 400 *6 400 *4 950 *4 950 *4 950 *3 100 *3 100 *3 100 Leveä takapuskulevy nostettuna Takapuskulevy nostettuna * Takapuskulevy laskettuna * * * * Puskulevy ja yhdet tukijalat laskettuina *7 300 *7 300 * * *3 100 *3 100 Kahdet tukijalat laskettuina *7 300 *7 300 *7 300 *5 250 *5 250 *5 250 *4 250 * *3 100 *3 100 *3 100 Leveä takapuskulevy nostettuna Takapuskulevy nostettuna Takapuskulevy laskettuna * * * * Puskulevy ja yhdet tukijalat laskettuina * * * * Kahdet tukijalat laskettuina *8 650 * *5 750 * *4 450 * *3 200 *3 200 *3 200 Leveä takapuskulevy nostettuna Takapuskulevy nostettuna Takapuskulevy laskettuna * * * * Puskulevy ja yhdet tukijalat laskettuina * * * * Kahdet tukijalat laskettuina *8 600 * *6 300 * *4 600 * *3 500 *3 500 *3 500 Leveä takapuskulevy nostettuna Takapuskulevy nostettuna *7 100 * Takapuskulevy laskettuna *7 100 *7 100 * * * Puskulevy ja yhdet tukijalat laskettuina *7 100 *7 100 * * * Kahdet tukijalat laskettuina *7 100 *7 100 *7 100 *7 650 *7 650 *7 650 *5 650 * *4 150 *4 150 *4 150 Leveä takapuskulevy nostettuna *7 100 * Takapuskulevy nostettuna * Takapuskulevy laskettuna * Puskulevy ja yhdet tukijalat laskettuina *5 800 *5 800 Kahdet tukijalat laskettuina *5 800 *5 800 *5 800 Leveä takapuskulevy nostettuna mm mm mm mm mm mm mm * Rajoitteena hydrauliikka, ei kaatokuorma. Nostokyky on ilmoitettu standardin ISO 10567:2007 mukaisesti, eivätkä ilmoitetut arvot ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Kuormituskohtana on kaivuvarressa olevan kauhan kallistuksen kiinnitystapin keskilinja. Keinuvan akselin on oltava lukittuna. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla ja jonka nostosylinteri on avattu enimmäispituuteensa. Kauhaa tai pikakiinnikettä käytettäessä näiden paino on vähennettävä annetuista arvoista. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 31

32 M318F pyöräalustaisen kaivukoneen tekniset tiedot Nostokyky taittopuomi Arvot on ilmoitettu kiloina (kg), kauhan sylinteri ja kauhan nivel asennettuina, ilman työlaitetta, vastapainolla (3 900 kg) ja raskasta nostoa käyttäen. Suurimman ulottuman kuorma (kaivuvarren pää / kauhan tappi) Kuorma edessä Kuorma takana Kuorma sivulla Kuormauspisteen korkeus Pitkä kaivuvarsi mm mm mm mm mm mm Alavaunun kokoonpano Takapuskulevy nostettuna *4 900 * * * Takapuskulevy laskettuna *4 900 *4 900 * * Puskulevy ja yhdet tukijalat laskettuina *4 900 *4 900 *4 750 *4 750 *3 000 *3 000 Kahdet tukijalat laskettuina *4 900 *4 900 *4 900 *4 750 *4 750 *4 750 *3 000 *3 000 *3 000 Leveä takapuskulevy nostettuna *4 900 * Takapuskulevy nostettuna * * * Takapuskulevy laskettuna * * * * Puskulevy ja yhdet tukijalat laskettuina *5 800 *5 800 *4 900 *4 900 *2 900 *2 900 *2 800 *2 800 Kahdet tukijalat laskettuina *5 800 *5 800 *5 800 *4 900 *4 900 *4 900 *2 900 *2 900 *2 900 *2 800 *2 800 *2 800 Leveä takapuskulevy nostettuna Takapuskulevy nostettuna * * Takapuskulevy laskettuna * * * * Puskulevy ja yhdet tukijalat laskettuina *7 150 *7 150 * * *2 800 *2 800 Kahdet tukijalat laskettuina *7 150 *7 150 *7 150 *5 200 *5 200 *5 200 *4 150 * *2 800 *2 800 *2 800 Leveä takapuskulevy nostettuna Takapuskulevy nostettuna Takapuskulevy laskettuna * * * * Puskulevy ja yhdet tukijalat laskettuina * * * *2 900 *2 900 Kahdet tukijalat laskettuina *8 550 * *5 650 * *4 350 * *2 900 *2 900 *2 900 Leveä takapuskulevy nostettuna Takapuskulevy nostettuna Takapuskulevy laskettuna * * * * Puskulevy ja yhdet tukijalat laskettuina * * * * Kahdet tukijalat laskettuina *8 650 * *6 200 * *4 650 * *3 200 *3 200 *3 200 Leveä takapuskulevy nostettuna Takapuskulevy nostettuna *6 850 * Takapuskulevy laskettuna *6 850 *6 850 * * * Puskulevy ja yhdet tukijalat laskettuina *6 850 *6 850 * * * Kahdet tukijalat laskettuina *6 850 *6 850 *6 850 *7 850 *7 850 *7 850 *5 750 * *3 700 *3 700 *3 700 Leveä takapuskulevy nostettuna *6 850 * Takapuskulevy nostettuna * * * Takapuskulevy laskettuna * * * Puskulevy ja yhdet tukijalat laskettuina *6 100 *6 100 *4 200 *4 200 *3 550 *3 550 Kahdet tukijalat laskettuina *6 100 *6 100 *6 100 *4 200 *4 200 *4 200 *3 550 *3 550 *3 550 Leveä takapuskulevy nostettuna mm mm mm mm mm mm mm * Rajoitteena hydrauliikka, ei kaatokuorma. Nostokyky on ilmoitettu standardin ISO 10567:2007 mukaisesti, eivätkä ilmoitetut arvot ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Kuormituskohtana on kaivuvarressa olevan kauhan kallistuksen kiinnitystapin keskilinja. Keinuvan akselin on oltava lukittuna. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla ja jonka nostosylinteri on avattu enimmäispituuteensa. Kauhaa tai pikakiinnikettä käytettäessä näiden paino on vähennettävä annetuista arvoista. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 32

33 M318F pyöräalustaisen kaivukoneen tekniset tiedot Nostokyky sivusiirtopuomi Arvot on ilmoitettu kiloina (kg), kauhan sylinteri ja kauhan nivel asennettuina, ilman työlaitetta, vastapainolla (3 900 kg) ja raskasta nostoa käyttäen. Suurimman ulottuman kuorma (kaivuvarren pää / kauhan tappi) Kuorma edessä Kuorma takana Kuorma sivulla Kuormauspisteen korkeus Keskipitkä kaivuvarsi mm mm mm mm mm mm Alavaunun kokoonpano Takapuskulevy nostettuna *5 450 * * * Takapuskulevy laskettuna * * * Puskulevy ja yhdet tukijalat laskettuina *5 450 *5 450 *4 750 *4 750 *2 950 *2 950 Kahdet tukijalat laskettuina *5 450 *5 450 *5 450 *4 750 *4 750 *4 750 *2 950 *2 950 *2 950 Leveä takapuskulevy nostettuna * Takapuskulevy nostettuna * * Takapuskulevy laskettuna * * * Puskulevy ja yhdet tukijalat laskettuina *6 250 *6 250 *4 850 *4 850 *2 750 *2 750 Kahdet tukijalat laskettuina *6 250 *6 250 *6 250 *4 850 *4 850 *4 850 *2 750 *2 750 *2 750 Leveä takapuskulevy nostettuna Takapuskulevy nostettuna * Takapuskulevy laskettuna * * * * Puskulevy ja yhdet tukijalat laskettuina *7 100 *7 100 * * *2 750 *2 750 Kahdet tukijalat laskettuina *7 100 *7 100 *7 100 *5 150 *5 150 *5 150 *4 150 * *2 750 *2 750 *2 750 Leveä takapuskulevy nostettuna Takapuskulevy nostettuna * Takapuskulevy laskettuna * * * * Puskulevy ja yhdet tukijalat laskettuina * * * *2 850 *2 850 Kahdet tukijalat laskettuina *8 350 * *5 600 * *4 300 * *2 850 *2 850 *2 850 Leveä takapuskulevy nostettuna Takapuskulevy nostettuna Takapuskulevy laskettuna * * * * Puskulevy ja yhdet tukijalat laskettuina * * * *3 100 *3 100 Kahdet tukijalat laskettuina *8 250 * *6 000 * *4 450 * *3 100 *3 100 *3 100 Leveä takapuskulevy nostettuna Takapuskulevy nostettuna *7 300 * Takapuskulevy laskettuna *7 300 *7 300 * * * Puskulevy ja yhdet tukijalat laskettuina *7 300 *7 300 * * * Kahdet tukijalat laskettuina *7 300 *7 300 *7 300 *7 300 *7 300 *7 300 *5 350 * *3 600 *3 600 *3 600 Leveä takapuskulevy nostettuna * Takapuskulevy nostettuna * Takapuskulevy laskettuna * Puskulevy ja yhdet tukijalat laskettuina *5 450 *5 450 Kahdet tukijalat laskettuina *5 450 *5 450 *5 450 Leveä takapuskulevy nostettuna mm mm mm mm mm mm mm * Rajoitteena hydrauliikka, ei kaatokuorma. Nostokyky on ilmoitettu standardin ISO 10567:2007 mukaisesti, eivätkä ilmoitetut arvot ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Kuormituskohtana on kaivuvarressa olevan kauhan kallistuksen kiinnitystapin keskilinja. Keinuvan akselin on oltava lukittuna. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla ja jonka nostosylinteri on avattu enimmäispituuteensa. Kauhaa tai pikakiinnikettä käytettäessä näiden paino on vähennettävä annetuista arvoista. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 33
