314E L CR. Hydraulinen kaivukone. Moottori Moottorimalli. Ajo. Cat C4.4 ACERT Teho ISO 9249 (metrijärjestelmä) 67 kw 91 hv. Enimmäisvetokyky Painot

Transkriptio

1 314E L CR Hydraulinen kaivukone Moottori Moottorimalli Cat C4.4 ACERT Teho ISO 9249 (metrijärjestelmä) 67 kw 91 hv Ajo Enimmäisajonopeus Enimmäisvetokyky Painot Vähimmäistyöpaino Enimmäistyöpaino 5,4 km/h 113 kn kg kg

2 314E L CR tarjoaa samassa paketissa kompaktin, tehokkaan ja polttoainetaloudellisen 14 tonnin koneen. 314E on suunniteltu täyttämään voimassa olevat Euroopan unionin vaiheen IIIB päästöstandardit. Tasapainoinen ja monipuolinen kone soveltuu erinomaisesti yleiskäyttöön, minkä lisäksi mallissa on monia uusia ominaisuuksia, joista on hyötyä niin omistajalle kuin kuljettajallekin. Sisältö Pieni säde...4 Moottori...5 Hydrauliikka...6 Ohjaamo...8 Rakenteet ja alavaunu...9 Työlaitteet...10 Puomi...11 Integroidut tekniikat...12 Huollettavuus...13 Turvallisuus...14 Kattava asiakastuki...15 Kestävä kehitys...16 Tekniset tiedot...17 Vakiovarusteet...30 Lisävarusteet

3 3

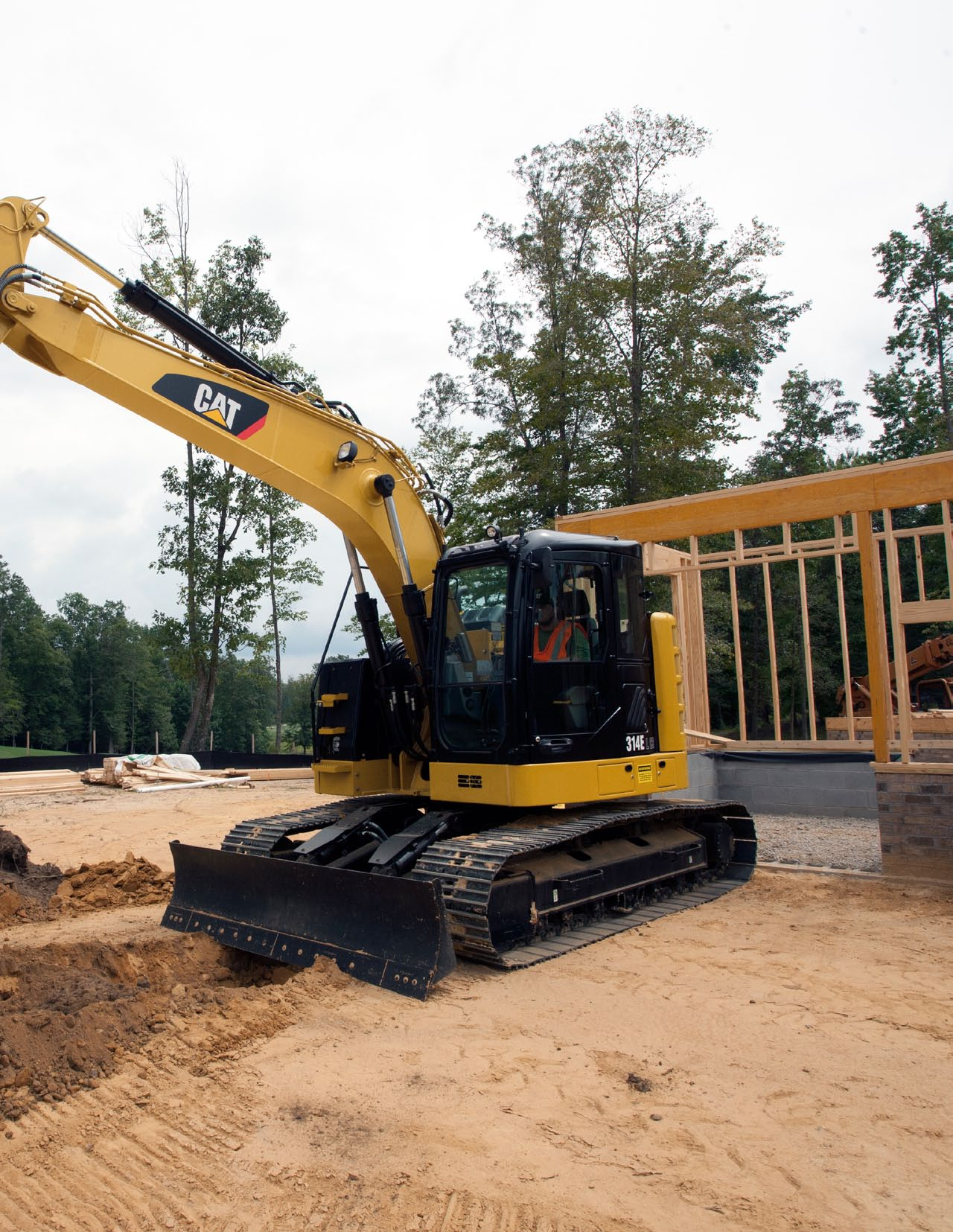

4 Pieni säde Joustavuutta ja mielenrauhaa ahtaissa paikoissa 314E L CR on täydellinen valinta ahtaissa paikoissa työskentelyyn. Sillä pääsee vaivatta esimerkiksi asunto- ja muiden rakennusten lähelle, aitojen viereen ja rinteisiin. Kun konetta käännetään 90 astetta ja työskennellään koneen sivun yli, 314E L CR:n vastapaino ylittää koneen raideleveyden vain lievästi eikä telastoa pituussuunnassa lainkaan. Näin sekä koneen että ympäröivien rakennusten vaurioriski pienenee täydellä käännöllä työskenneltäessä, joten työympäristöstä tulee turvallisempi ja kokonais- ja käyttökustannukset pienenevät. 4

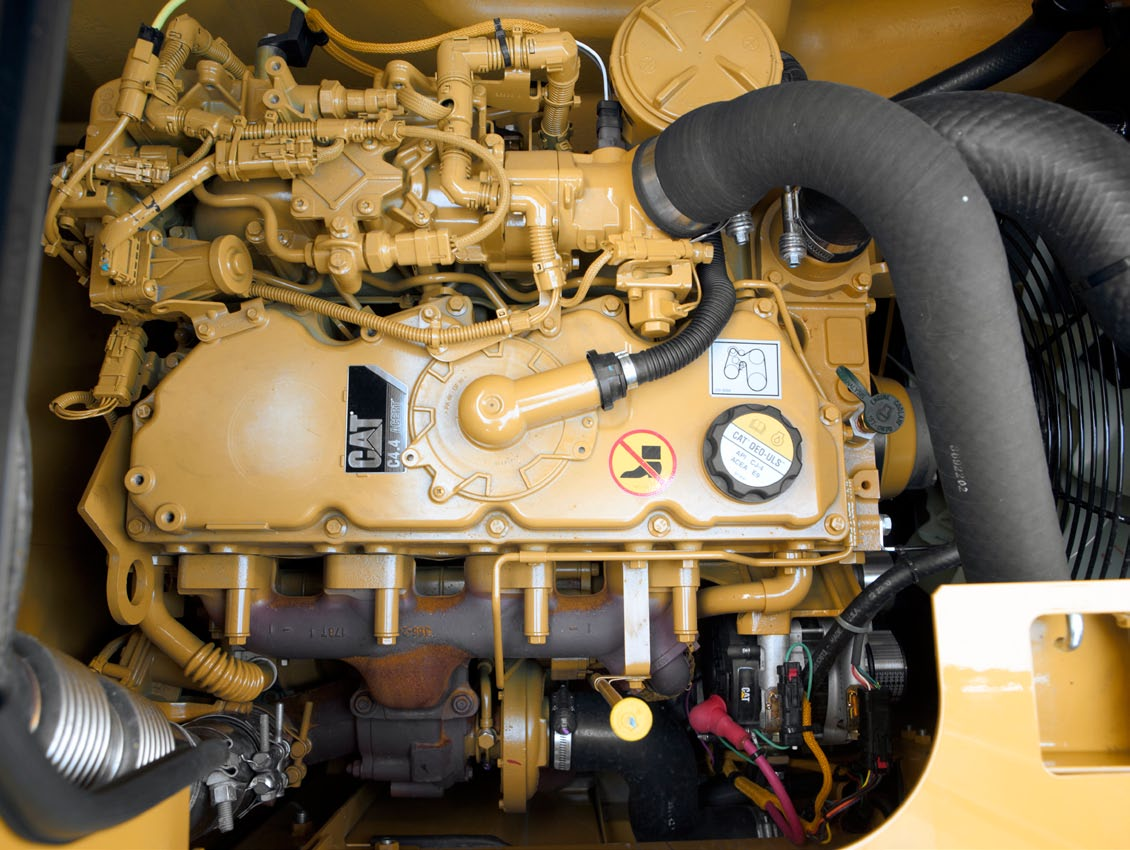

5 Moottori Taatusti pienemmät päästöt, taloudellinen ja luotettava suorituskyky Cat C4.4 ACERT -moottori vastaa vaativiinkin tarpeisiin koko päivän, joka päivä. Työhön ei tule tarpeettomia taukoja, sillä uusi puhdistusjärjestelmä ei vaadi kuljettajalta mitään erityistoimia. Tehotilat 314E-mallissa on kaksi tehotilaa: suurtehotila parasta mahdollista tuotantoa varten ja säästötila tehokkaaseen toimintaan mahdollisimman vähäisellä polttoaineenkulutuksella. Mallissa on myös kaksi lisäominaisuutta polttoaineen säästöä varten: tarvittaessa otettava moottoriteho ja moottorin joutokäynnin sammutus. Tarvittaessa otettava moottoriteho pitää käyntinopeuden pienenä kevyellä kuormalla ja tyhjäkäynnillä ja lisää nopeutta automaattisesti, kun kuorma on suurempi. Moottorin joutokäynnin sammutustoiminto sammuttaa moottorin, kun moottorin joutokäyntiaika ylittää määritetyn ajan. Näin voidaan säästää merkittäviä määriä polttoainetta, vähentää päästöjä ja jopa huoltoon vaadittavien tuntien määrää, jolloin huoltovälit pitenevät ja jälleenmyyntiarvo kasvaa. Biodieselkelpoinen polttoainejärjestelmä C4.4 ACERT -moottori toimii erittäin vähärikkisellä dieselpolttoaineella. Lisäksi moottori tarjoaa entistä parempaa joustavuutta, koska se toimii myös ASTM standardien mukaisella B20-biodieselpolttoaineella. 5

6 Hydrauliikka Maan, kallion ja jätteiden siirto hoituu nopeasti, tarkasti ja tehokkaasti 6

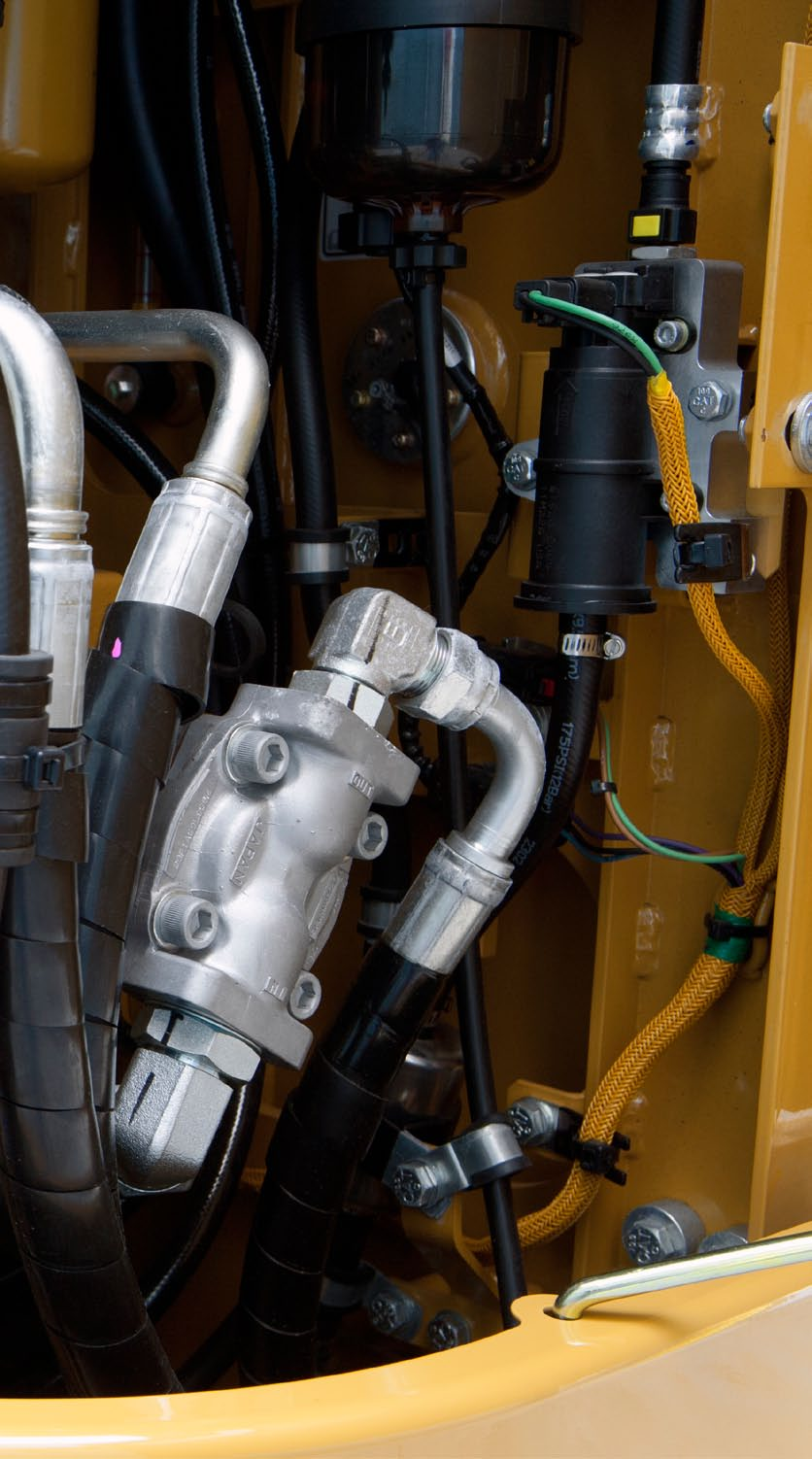

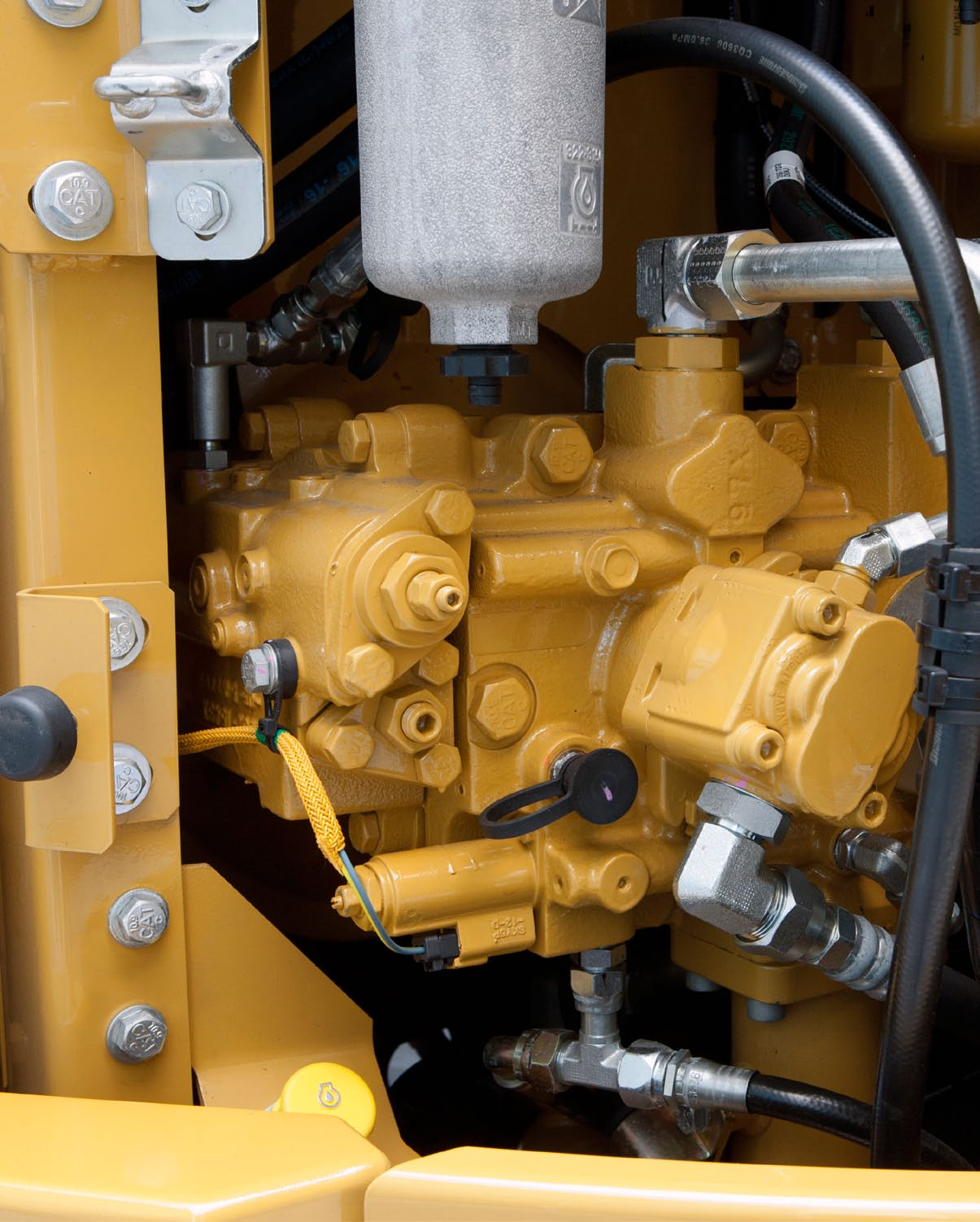

7 Hydrauliikkajärjestelmä Hyvin suunniteltu hydrauliikkajärjestelmä on merkittävä tekijä tuottavuudessa ja polttoaineen säästämisessä. Näissä tekijöissä Cat-kaivukoneet erottuvat edukseen. 314E L CR -mallissa on useita ainutlaatuisia ominaisuuksia, jotka siirtävät enemmän tehoa maahan ja pienemmin kustannuksin. Pumput ja venttiilit Pääohjausventtiili on suunniteltu toimimaan kaikkien työlaitteiden kanssa, joten voit käyttää samaa konetta monissa eri töissä. Pääpumput sijaitsevat vieretysten ja moottori ohjaa niitä suoraan, joten tehokkuus on paras mahdollinen ja polttoainekulut pienenevät. Puomin regenerointi Puomin sähköinen regenerointitoiminto alentaa painehävikkiä, parantaa ohjattavuutta, lisää tuottavuutta ja pienentää käyttökustannuksia. Se käyttää öljyvirtausta puomin sylinterin kärjestä varren päähän, kun puomi asetetaan ala-asentoon. Puomin regeneroinnin aikana moottori säädetään pienelle käyntinopeudelle, jotta puomin sylintereihin ei kohdistu ylimääräistä öljyvirtausta, ja energiaa säästyy. 7

8 Ohjaamo Hiljaisesta ja mukavasta ohjaamosta on helppo nauttia Monitori Kuljettaja pystyy keskittymään tekemäänsä työhön kunnolla äärimmäisen tarkan LCD-näytön avulla. Lisäksi näytössä on 44 eri kielivaihtoehtoa, joten se soveltuu nykypäivän kansainvälisen työvoiman tarpeisiin. Näytössä näkyy myös peruutuskameran kuva, mikä parantaa työmaan turvallisuutta ja tuottavuutta entisestään. Istuimet Kuljettajien pitkiin työpäiviin saadaan uutta mukavuutta istuinvalikoimalla, johon kuuluu sekä mekaanisia että ilmajousitettuja istuimia. Istuimiin saa lämmityksen ja ilmajäähdytyksen, minkä lisäksi kaikissa istuinmalleissa on kallistettava selkänoja, ylä- ja alaosan liukusäädöt sekä korkeuden ja kallistuksen säädöt. Ohjaimet Kuljettaja voi säätää vasenta ja oikeaa ohjaussauvaa haluamallaan tavalla. Näin kuljettaja voi nauttia mukavuudesta ja olla entistä tuottavampi ja valppaampi. Virtapistorasia ja ulkoinen ääniliitäntä Tärkeimpien säilytystilojen lähellä on kuljettajien mukavuutta lisääviä liitäntöjä: radiossa on yksi 12 voltin pistorasia MP3- soittimen tai matkapuhelimen kaltaisten sähkölaitteiden lataamista varten. Säilytys Kuljettajat voivat säilyttää varusteitaan takaosassa olevassa säilytystilassa. MP3- soittimille ja matkapuhelimille on oma tila lähellä lisäpistorasiaa. Juomatelineeseen mahtuu isoja, korvallisia mukeja, ja eväät tai työkalulaatikot kulkevat kätevästi mukana istuimen takana olevalla hyllyllä. Automaattinen ilmastointi Automaattiseen ilmastointijärjestelmään kuuluu seitsemän suodatetulla ilmanvaihdolla varustettua ilman ulostuloaukkoa, minkä ansiosta kuljettajien on miellyttävä työskennellä niin kuumalla kuin kylmälläkin säällä. 8

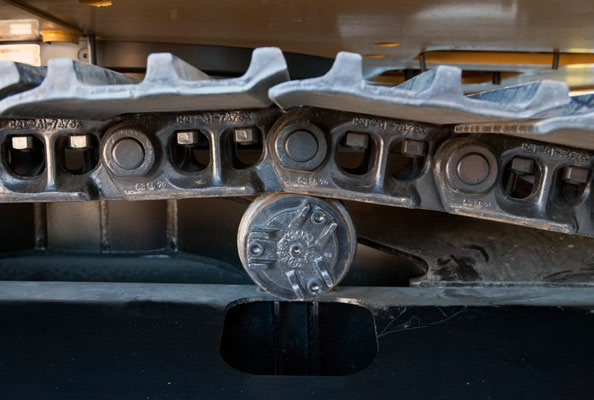

9 Rakenteet ja alavaunu Kestävä kone soveltuu monenlaisiin vaativiin töihin Runko 314E L CR -mallin vahvistettu ala- ja ylärunko tarjoavat laatua, luotettavuutta ja kestävyyttä. Ne on suunniteltu vastaamaan vaativan työpäivän tarpeisiin kerta toisensa jälkeen. Alavaunu Pitkä alavaunu sopii kaikkiin töihin, joita voi tehdä 14-tonnisella koneella. Telarullien kaksoisvarmistettu tappirakenne parantaa niiden luotettavuutta, ja kaksiosainen ohjaussuojus auttaa säilyttämään telan kohdistuksen ja parantamaan koneen suorituskykyä. Vastapaino 314E L CR -malliin on saatavilla 3,06 tonnin ja 3,56 tonnin vastapaino koneen käyttötarkoituksen mukaan, joten niin kevyt ojankaivu kuin raskaat nostotyötkin hoituvat vaivatta. Integroitujen nivelien ansiosta vastapainon irrottaminen on helppoa ja turvallista huoltoa tai kuljetusta varten. Puskulevyt 314E L CR -malliin on saatavilla kolme erilaista puskulevyä (2500, 2600 ja 2700 millimetrin koot) vakauden ja nostokyvyn parantamista varten. 9

10 Työlaitteet Kaiva, vasaroi, revi ja leikkaa turvallisesti Monikäyttöisyyttä ja tehokkuutta voi lisätä Cat-työlaitevalikoiman tuotteilla. Työlaitteiden avulla kone suoriutuu monista eri töistä useilla työmailla. Kiinnittimet: työlaitteiden vaihdot nopeasti Pikakiinnitin lisää tuottavuutta huomattavasti. Valikoima samankokoisiin koneisiin sopivia työlaitteita sekä kestävä kiinnitin tarjoavat kaikkiin töihin tehokkuutta ja joustavuutta. Työlaitteet: leikkaa, litistä, murskaa ja lastaa Caterpillar tarjoaa työlaitteet kaikkien erikoisalojen tarpeisiin. Niiden avulla saat kaiken irti Cat-koneestasi nopeasti ja tehokkaasti. Kauhat: kaiva, siirrä ja lastaa Cat-kauhat on suunniteltu niin, että ne täyttyvät tehokkaasti, joten kaivu on nopeaa ja tuotteliasta. Yleiskäyttöisten kauhojen sekä järeään ja vaativaan käyttöön tarkoitettujen kauhojen kestävyysominaisuudet ovat ensiluokkaiset, ja ne kestävät monen eri materiaalin hankausta. Ojanperkaukseen ja muuhun erityiskäyttöön soveltuvia kauhoja on saatavilla tarvittaessa. 10

11 Puomi Kestävyyttä rankoissakin olosuhteissa Kestävät ja luotettavat pää- ja kaivupuomit sekä kiinnitystapit pidentävät huoltovälejä ja vähentävät käyttökatkoja. Pää- ja kaivupuomeissa on sisäiset jakolevyt, jotka parantavat kestävyyttä. Jokaiselle osalle tehdyllä ultraäänitutkimuksella varmistetaan kaikissa raskaissa töissä tarvittava kestävyys ja luotettavuus. Puomit ja kaivupuomit Saatavilla on kolme erilaista puomia muuttuvien käyttötarkoituksien mukaan. Vakiopääpuomi Vakiopääpuomi sopii monipuolisuutensa ansiosta erinomaisesti yleiskäyttöön, kuten maan kaivuun, kivien siirtämiseen ja lähes lukemattomaan määrään muita töitä, joissa hydrauliset Cat-työlaitteet ovat elementissään. 314E L CR -kaivukoneessa on vakiona vakiopääpuomi ja kaksi erilaista kaivupuomia: R2.5 m ja R3.0 m. R3.0 m -kaivupuomi sopii parhaiten syviin kaivutöihin, auton kuormaukseen ja töihin, joissa tarvitaan pitkää ulottumaa. R2.5 m -kaivupuomin murtovoima on suurempi ja hydromekaanisia työlaitteita käytettäessä tuottavuus parempi. Kulmaltaan säädettävä puomi Tämä puomi on erittäin joustava ja monipuolinen. Puomin asentoa voi säätää kokonaan sisäänvedetyn asennon eli 90 asteen ja täyden mitan eli 180 asteen välillä. Täydessä mitassa saavutetaan suurin kaivusyvyys, ulottuvuus ja työskentelykorkeus. Sisäänvedettyä puomia käyttämällä voidaan työskennellä lähellä teloja, mikä lisää nostokapasiteettia ja helpottaa työskentelyä ahtaissa paikoissa. Tästä on hyötyä etenkin PVC-muoviputkien asennustöissä. 314E L CR -kaivukoneeseen on saatavilla myös kulmaltaan säätyvä puomi ja kaksi erilaista kaivupuomia: R2.1 m ja R2.5 m. Tehosivusiirtopuomi Ahtaissa kohteissa työskentelyä varten 314E L CR -malliin on saatavilla myös tehosivusiirtopuomi ja R2.13 m -kaivupuomi. Niiden avulla kuormauksen ja tyhjennyksen voi hoitaa samassa kohdassa, joten tuottavuus paranee myös ahtaissa paikoissa työskenneltäessä. Ohjaamon suojaustoiminto varmistaa turvallisen työskentelyn. Cat-edustajasi auttaa sinua valitsemaan liiketoimintasi kannalta parhaan kokoonpanon. 11

12 Integroidut tekniikat Tehosta ja helpota tiimisi työtä Catin syvyyden ja kaltevuuden säätö Catin syvyyden ja kaltevuuden säätö on tehtaalla asennettava ominaisuus, jonka avulla kuljettaja saa reaaliaikaisen tiedon kauhan kynnen sijainnista ohjaamon monitorin kautta antamalla kaivupaikan nykyiset korkeustiedot sekä halutun korkeuden ja kaltevuuden. Näin kuljettaja voi kaivaa ja tasoittaa pinnan halutulle tasolle kerralla, mikä poistaa perinteisen kaltevuuden tarkistuksen tarpeen ja pitää kustannukset kurissa. Lisäksi se parantaa työmaan turvallisuutta, ja tiimi pystyy suorittamaan työt harvemmissa jaksoissa, joten polttoainekustannuksissakin säästetään. Cat Product Link Kaluston hallinnan tarkkailu ja kehittäminen onnistuu lisävarusteena saatavan Cat Product Link -järjestelmän avulla. Integroitu järjestelmä välittää tapahtumat, diagnostiikkakoodit, käyttötunnit, polttoaineen kulutuksen, sijainnin ja muita tietoja koneesta suojattuun verkkopohjaiseen VisionLink -sovellukseen. VisionLink-sovelluksen tehokkaat työkalut välittävät tiedot käyttäjälle ja valtuutetulle Catjälleenmyyjälle, jotta käyttökatkokset voidaan ehkäistä ja kaluston hallinta on tehokkaampaa. 12

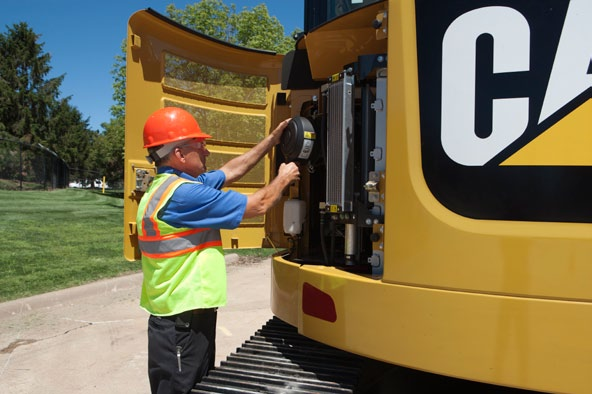

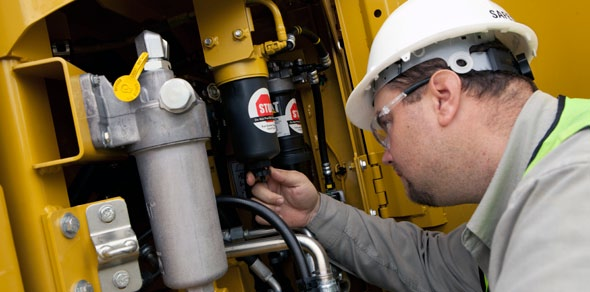

13 Huollettavuus Huolto on taatusti turvallista, nopeaa ja helppoa Huollettavat tilat maanpinnan tasolla Jäähdyttimen, pumpun ja ilmanpuhdistimen lohkoihin pääsee maanpinnan tasolta leveiden huoltoluukkujen kautta, joten nesteiden ja suodattimien tarkistaminen ja vaihtaminen onnistuu helposti. Jäähdytysjärjestelmä Jäähdytinpaketissa on parannettu öljynjäähdytin ja moottorin jäähdytin, jotka asennetaan vierekkäin, sekä etuosaan asennettava ilmasta-ilmaan-jälkijäähdytin ja ilmastointilaitteen lauhdutin. Huolto on aiempaa helpompaa: jäähdyttimen nelikulmaiset ja limittäin olevat rivat estävät tukokset, minkä lisäksi muut osat on sijoiteltu niin, että kennot on helppo puhdistaa. Muut huolto-ominaisuudet Moottoriöljyn mittatikku on kätevässä paikassa moottoritilan etuosassa. Polttoainesäiliön erillisen etätyhjennyshanan avulla veden ja sakan poistaminen onnistuu vaivattomasti säännöllisten huoltojen yhteydessä. Säiliön ylitäytön vaara on merkittävästi aiempaa pienempi integroidun polttoainetason osoittimen ansiosta. 13

14 Turvallisuus Lukuisat turvaominaisuudet parantavat työskentelyn turvallisuutta ROPS-ohjaamo (Roll-Over Protective Structure) ROPS-sertifioitu ohjaamo suojaa kuljettajaa tehokkaasti. Lisäksi ohjaamo on suunniteltu yhteensopivaksi putoavilta esineiltä suojaavan rakenteen (FOGS) kanssa teollisuussovelluksia varten. Äänieristys Kattoverhoilu ja tiivistys vähentävät ohjaamon melutason nykyaikaisten maastoautojen tasolle. Liukuestelevyt Ylärakenteen pinnassa ja säilytyslaatikon yläosassa on liukuestelevyt, jotka pienentävät kuljettajan ja huoltoteknikon liukastumisvaaraa. Askelmat, kädensijat ja suojakaiteet Telarungon ja säilytyslaatikon astimet ja yläkannen pidennetyt kädensijat ja suojakaiteet suojaavat kuljettajaa koneen päällä tehtävissä töissä. Aikaviiveellä varustetut valot Ohjaamon ja puomin valot voi ohjelmoida palamaan 90 sekuntia moottorin sammuttamisen jälkeen, jolloin kuljettaja voi poistua koneesta turvallisesti. HID-valot (High Intensity Discharge) Näkyvyyttä heikossa valaistuksessa voi parantaa vaihtamalla vakiovalojen tilalle HID-valot. Ikkunat Ohjaamon ylä- ja alaikkunoiden säilyttäminen on helppoa. Kookas kattoikkuna antaa hyvän näkyvyyden ylös ja tuo ohjaamoon lisää valoa. Lisäksi ikkuna toimii hätäpoistumistienä. Peruutuskamera Koneesta näkee hyvin taakse peruutuskameran ansiosta. 14

15 Kattava asiakastuki Cat-edustajasi tarjoaa laadukasta tukea Tuotetuki Tuotteiden tuki jatkuu niiden koko elinkaaren ajan maailmanlaajuisen Cat-edustajaverkoston ansiosta. Lisäksi voit säästää korjauskuluissa hyödyntämällä Caterpillarin alkuperäisiä, tehtaan kunnostamia vaihto-osia ja tukea näin kestävää kehitystä. Koneen valinta Mitkä ovat työn vaatimukset ja koneen työlaitteet? Millaisia tuotantomääriä tarvitaan? Cat-edustajasi antaa suosituksia, jotta osaat valita oikean konekokoonpanon. Hankkiminen Voit alentaa kokonais- ja käyttökustannuksia käyttämällä edustajien palveluja ja rahoitusratkaisuja. Kunnossapitosopimukset Cat-edustajilla on tarjolla erilaisia kunnossapitosopimuksia, joista voidaan kehittää asiakkaan tarpeiden mukaan räätälöity suunnitelma. Suunnitelmat voivat koskea koko konetta työlaitteineen, jolloin sijoituksesi on turvattu. Käyttö Voit lisätä tuottoa tehostamalla koneen käyttöä. Cat-edustajasi tarjoaa käyttöösi videoita, oppaita ja ideoita, joiden avulla voit lisätä tuottavuutta. Caterpillar tarjoaa käyttöösi myös simulaattoreita ja sertifioitua koulutusta, joilla voit maksimoida sijoituksesi hyödyn. Vaihto Kannattaako korjata vai vaihtaa? Cat-edustajasi auttaa sinua arvioimaan eri vaihtoehtojen kustannukset, jotta osaat tehdä liiketoimintasi kannalta parhaan ratkaisun. 15

16 Kestävä kehitys Kone on suunniteltu kestämään tuleville sukupolville 314E L CR on tehokas ja tuottava kone, joka on suunniteltu säästämään luonnonvarojamme tuleville sukupolville. C4.4 ACERT -moottori täyttää Euroopan unionin vaiheen IIIB päästöstandardit. 314E L CR toimii sekä erittäin vähärikkisellä dieselpolttoaineella (ULSD), jossa on rikkiä korkeintaan 15 ppm, että B20-biodieselin ja ASTM tai EN standardin mukaisen ULSD:n seoksella. Ylitäytönilmaisin nousee säiliön ollessa täynnä, mikä estää läikkymisen huollon yhteydessä. Moottorin ainutlaatuisen öljynsuodattimen ansiosta maalattuja metalliastioita ja alumiinikansia ei tarvita. Sisäsuodatin voidaan irrottaa ja vaihtaa kätevästi patruunamallisen kierrekotelon kautta. Käytetty sisäelementti voidaan polttaa, jolloin jätteitä jää vähemmän. QuickEvac -lisävaruste takaa nopean, helpon ja turvallisen moottori- ja hydrauliikkaöljyn vaihdon. 16

17 Hydraulisen 314E L CR -kaivukoneen tekniset tiedot Moottori Moottorimalli Teho ISO 9249 Teho ISO 9249 (metrijärjestelmä) Teho ISO 9249 (brittiläinen järjestelmä) Teho ISO Teho ISO (metrijärjestelmä) Teho ISO (brittiläinen järjestelmä) Sisähalkaisija Isku Iskutilavuus Painot Vähimmäistyöpaino Enimmäistyöpaino Hydrauliikkajärjestelmä Pääjärjestelmä enimmäisvirtaus (yhteensä) Kääntöjärjestelmä enimmäisvirtaus Enimmäispaine varusteet Enimmäispaine tehosivusiirtopuomi (lisävaruste) Enimmäispaine ajo Enimmäispaine kääntö Esiohjausjärjestelmä enimmäisvirtaus Esiohjausjärjestelmä enimmäispaine Nostosylinteri halkaisija Nostosylinteri isku Kaivusylinteri halkaisija Kaivusylinteri isku Kauhan sylinteri halkaisija Kauhan sylinteri isku Ajo Cat C4.4 ACERT 67 kw 91 hv 89 hp 70 kw 95 hv 94 hp 105 mm 127 mm 4,4 l kg kg 254 l/min 127 l/min kpa kpa kpa kpa 21,9 l/min kpa 110 mm mm 120 mm mm 100 mm 939 mm Enimmäisajonopeus 5,4 km/h Enimmäisvetokyky 113 kn Nousukyky 35 / 70 % Kääntömekanismi Kääntönopeus Käännön vääntöteho Täyttötilavuudet Polttoainesäiliön tilavuus Jäähdytysjärjestelmä Moottoriöljy (suodatin) Kääntöpyörästö (molemmat) Päätepyörästö (molemmat) Hydrauliikkajärjestelmän öljytilavuus (sis. säiliön) Hydrauliikkaöljysäiliö Telaketjut Pitkä alavaunu Telakenkien lukumäärä (kullakin puolella) Telarullien lukumäärä (kullakin puolella) Kannatinrullien lukumäärä (kullakin puolella) Melutaso 11,5 r/min 30,9 knm 178 l 28 l 13,5 l 2,4 l 3 l 162 l 84 l 46 kappaletta 7 kappaletta 2 kappaletta ISO 6396 Kuljettajaan kohdistuva melu (suljettuna) 69 db(a) ISO 6395 Ulkoinen melu 100 db(a) Caterpillarin ohjaamossa kuljettajaan kohdistuva melutaso on mitattu standardin ANSI/SAE J1166 OCT98 mukaisesti, kun ohjaamo on oikein asennettu ja huollettu ja mittaus tehdään ovet ja ikkunat suljettuina. Kuljettajaan kohdistuva melutaso on koneen valmistushetkellä voimassa olevien työturvallisuusja työterveyshallinnon (OSHA) sekä kaivosalan turvallisuus- ja terveysviraston (MSHA) määräysten mukainen. Kuulonsuojaimet voivat olla tarpeen, jos konetta käytetään ohjaamon ollessa avoin (kun sitä ei ole huollettu oikein tai ovet tai ikkunat ovat auki) pitkiä yhtäjaksoisia aikoja tai meluisassa ympäristössä. 17

18 Hydraulisen 314E L CR -kaivukoneen tekniset tiedot Mitat Kaikki mitat ovat likimääräisiä arvoja Vakiopääpuomi 4,65 m Kulmaltaan säädettävä puomi Tehosivusiirtopuomi Kaivupuomi R3.0 m R2.5 m R2.5 m R2.1 m R2.13 m 1 Kuljetuskorkeus* mm mm mm mm mm Kuljetuskorkeus puomin päähän mm mm mm mm mm Kuljetuskorkeus suojakaiteen kanssa mm mm mm mm mm Kuljetuskorkeus yläsuojuksen kanssa mm mm mm mm mm 2 Kuljetuspituus Pitkä alavaunu mm mm mm mm mm Pitkä alavaunu puskulevyn kanssa mm mm mm mm mm 3 Perän kääntösäde Vakiomallinen vastapaino mm mm mm mm mm Raskas vastapaino mm mm mm mm mm 4 Pituus telarullien keskikohtaan mm mm mm mm mm 5 Telaston pituus mm mm mm mm mm 6 Maavara 440 mm 440 mm 440 mm 440 mm 440 mm 7 Telaston raideväli mm mm mm mm mm 8 Kuljetusleveys 500 millimetrin telakengät mm mm mm mm mm 600 millimetrin telakengät mm mm mm mm mm 700 millimetrin telakengät mm mm mm mm mm 9 Ohjaamon korkeus mm mm mm mm mm Ohjaamon korkeus yläsuojuksen kanssa mm mm mm mm mm 10 Vastapainon maavara** 860 mm 860 mm 860 mm 860 mm 860 mm Tilavuus 0,53 m 3 0,53 m 3 0,68 m 3 0,68 m 3 0,53 m 3 Kärjen säde mm mm mm mm mm *Sisältää telakengän korvakkeen korkeuden **Ilman telakengän korvakkeen korkeutta 18

19 Työskentelyulottuvuudet Kaikki mitat ovat likimääräisiä arvoja Vakiopääpuomi 4,65 m Kaivupuomi R3.0 m R2.5 m Enimmäiskaltevuus 35 / 70 % 35 / 70 % 1 Suurin kaivusyvyys mm mm 2 Suurin ulottuma maanpinnan tasossa mm mm 3 Suurin leikkauskorkeus mm mm 4 Suurin kuormauskorkeus mm mm 5 Pienin kuormauskorkeus mm mm 6 Suurin leikkaussyvyys, mm pohjan tasolla mm mm 7 Suurin pystysuoran seinämän kaivusyvyys mm mm Tilavuus 0,53 m 3 0,53 m 3 Kärjen säde mm mm 19

20 Hydraulisen 314E L CR -kaivukoneen tekniset tiedot Työskentelyulottuvuudet Kaikki mitat ovat likimääräisiä arvoja Kulmaltaan säädettävä puomi Kaivupuomi R2.5 m R2.1 m Enimmäiskaltevuus 35 / 70 % 35 / 70 % 1 Suurin kaivusyvyys mm mm 2 Suurin ulottuma maanpinnan tasossa mm mm 3 Suurin leikkauskorkeus mm mm 4 Suurin kuormauskorkeus mm mm 5 Pienin kuormauskorkeus mm mm 6 Suurin leikkaussyvyys, mm pohjan tasolla mm mm 7 Suurin pystysuoran seinämän kaivusyvyys mm mm Tilavuus 0,53 m 3 0,53 m 3 Kärjen säde mm mm 20

21 Työskentelyulottuvuudet Kaikki mitat ovat likimääräisiä arvoja Tehosivusiirtopuomi Kaivupuomi R2.13 m* R2.13 m R2.13 m** Enimmäiskaltevuus 35 / 70 % 35 / 70 % 35 / 70 % 1 Suurin kaivusyvyys mm mm mm 2 Suurin ulottuma maanpinnan tasossa mm mm mm 3 Suurin leikkauskorkeus mm mm mm 4 Suurin kuormauskorkeus mm mm mm 5 Pienin kuormauskorkeus mm mm mm 6 Suurin leikkaussyvyys, mm pohjan tasolla mm mm mm 7 Suurin pystysuoran seinämän kaivusyvyys mm mm mm Tilavuus 0,53 m 3 0,53 m 3 0,53 m 3 Kärjen säde mm mm mm *Vasen puoli, siirtymä mm **Oikea puoli, siirtymä mm 21

22 Hydraulisen 314E L CR -kaivukoneen tekniset tiedot Puskulevyn työskentelyulottuvuudet Kaikki mitat ovat likimääräisiä arvoja Puskulevyn leveys mm mm mm Telakengän suositusleveys 500 mm 600 mm 700 mm 1 Puskulevyn korkeus 630 mm 630 mm 630 mm 2 Suurin laskusyvyys maanpinnan tasosta 570 mm 570 mm 570 mm 3 Suurin nostokorkeus maasta mm mm mm θ Kohtaamiskulma 24,9 24,9 24,9 22

23 Tärkeimpien osien painot Peruskone (nostosylinteri, ilman vastapainoa, puomiyhdistelmää ja telaa) Pitkä alavaunu kg Vastapaino Vakiomallinen 3,06 t kg Raskas 3,56 t kg Puomi (sisältää linjat, tapit ja kaivusylinterin) Vakiopääpuomi 4,65 m kg Vakiopääpuomi (CGC) 4,65 m kg Kulmaltaan säädettävä puomi kg Tehosivusiirtopuomi kg Kaivupuomi (sisältää linjat, tapit, kauhan sylinterin ja kauhan nivelen) Vakiopääpuomi R3.0 m 650 kg R3.0 m (CGC) 650 kg R2.5 m 570 kg Kulmaltaan säädettävä puomi R2.5 m 640 kg R2.1 m 650 kg Tehosivusiirtopuomi R2.13 m 570 kg Telakenkä (pitkä / kahta telaa kohti) 500 mm:n kolmiharjaiset kg 500 mm:n kolmiharjaiset, kumisuojus kg 600 mm:n kolmiharjaiset kg 700 mm:n kolmiharjaiset kg Puskulevy mm 810 kg mm 810 kg mm 820 kg Kaikki painot pyöristetään ylöspäin lähimpään 10 kilogrammaan. Kilogrammat pyöristettiin erikseen, joten jotkin kilogrammat eivät täsmää. Peruskoneen kohdalla on huomioitu 75 kilogramman painoinen kuljettaja, 90 % polttoaineen painosta ja alavaunu keskitelaohjaimilla. 23

24 Hydraulisen 314E L CR -kaivukoneen tekniset tiedot Työpaino ja pintapaine 700 mm 600 mm 500 mm Kolmiharjaiset telakengät Kolmiharjaiset telakengät Kolmiharjaiset telakengät Pitkä alavaunu ilman puskulevyä, 3,06 tonnin vastapaino Vakiopääpuomi 4,65 m R3.0 m kg 32,1 kpa kg 36,7 kpa kg 43,5 kpa R2.5 m kg 31,9 kpa kg 36,5 kpa kg 43,2 kpa Pitkä alavaunu ja puskulevy, 3,06 tonnin vastapaino Vakiopääpuomi 4,65 m R3.0 m kg 33,8 kpa kg 38,7 kpa kg 45,9 kpa R2.5 m kg 33,6 kpa kg 38,7 kpa kg 45,6 kpa Kulmaltaan säädettävä puomi R2.5 m kg 35,3 kpa kg 40,7 kpa kg 47,9 kpa R2.1 m kg 35,3 kpa kg 40,7 kpa kg 47,9 kpa Tehosivusiirtopuomi R2.13 m kg 35,1 kpa kg 40,2 kpa kg 47,4 kpa Pitkä alavaunu ilman puskulevyä, 3,56 tonnin vastapaino Vakiopääpuomi 4,65 m R3.0 m kg 33,2 kpa kg 38,0 kpa kg 45,0 kpa R2.5 m kg 33,0 kpa kg 37,7 kpa kg 44,7 kpa Pitkä alavaunu ja puskulevy, 3,56 tonnin vastapaino Vakiopääpuomi 4,65 m R3.0 m kg 34,9 kpa kg 40,0 kpa kg 47,4 kpa R2.5 m kg 34,7 kpa kg 40,0 kpa kg 47,1 kpa Kulmaltaan säädettävä puomi R2.5 m kg 36,4 kpa kg 41,9 kpa kg 49,4 kpa R2.1 m kg 36,4 kpa kg 41,9 kpa kg 49,4 kpa Tehosivusiirtopuomi R2.13 m kg 36,2 kpa kg 41,4 kpa kg 48,8 kpa 24

25 Kauhan ja kaivupuomin teho Vakiopääpuomi 4,65 m Kulmaltaan säädettävä puomi Tehosivusiirtopuomi Kaivupuomi R3.0 m R2.5 m R2.5 m R2.1 m R2.13 m Yleiskäyttö Kauhan murtovoima (ISO) 95 kn 95 kn 95 kn 95 kn 87 kn Kaivupuomin kaivuvoima (ISO) 58 kn 65 kn 65 kn 74 kn 63 kn Yleiskäyttö Kauhan murtovoima (ISO) 95 kn 95 kn 95 kn 95 kn 87 kn Kaivupuomin kaivuvoima (ISO) 58 kn 65 kn 65 kn 74 kn 63 kn Raskaskäyttö Kauhan murtovoima (ISO) 95 kn 95 kn 95 kn 95 kn 87 kn Kaivupuomin kaivuvoima (ISO) 58 kn 65 kn 65 kn 74 kn 63 kn Vaativa käyttö Kauhan murtovoima (ISO) 95 kn 95 kn 95 kn 95 kn 87 kn Kaivupuomin kaivuvoima (ISO) 58 kn 65 kn 65 kn 74 kn 63 kn CB-sarjan kauha CW-20:lle Yleiskäyttö Kauhan murtovoima (ISO) 83 kn 82 kn 82 kn 82 kn 76 kn Kaivupuomin kaivuvoima (ISO) 56 kn 62 kn 62 kn 70 kn 60 kn Raskaskäyttö Kauhan murtovoima (ISO) 83 kn 82 kn 82 kn 82 kn 76 kn Kaivupuomin kaivuvoima (ISO) 56 kn 62 kn 62 kn 70 kn 60 kn CB-sarjan kauha CW-20S:lle Yleiskäyttö Kauhan murtovoima (ISO) 83 kn 82 kn 82 kn 82 kn 76 kn Kaivupuomin kaivuvoima (ISO) 56 kn 62 kn 62 kn 70 kn 60 kn Raskaskäyttö Kauhan murtovoima (ISO) 83 kn 82 kn 82 kn 82 kn 76 kn Kaivupuomin kaivuvoima (ISO) 56 kn 62 kn 62 kn 70 kn 60 kn Caterpillar suosittelee sopivien työlaitteiden käyttämistä, jotta asiakkaat saavat suurimman mahdollisen hyödyn tuotteistamme. Jos koneessa käytetään työlaitteita (koskee myös kauhoja), jotka eivät ole esimerkiksi painoa, mittoja, virtauksia, paineita koskevien Caterpillar-suositusten tai määritysten mukaisia, koneen suorituskyky ja tuotantomäärät sekä koneen vakaus, luotettavuus tai osien kestävyys saattavat heikentyä. Työlaitteen vääränlainen käyttö saattaa aiheuttaa raskaiden kuormien heilahtamista, vääntymistä, kiertymistä ja/tai takertumista, mikä puolestaan lyhentää pääpuomien ja kaivupuomien käyttöikää. 25

26 Hydraulisen 314E L CR -kaivukoneen tekniset tiedot Vakiopääpuomin nostokyky raskas vastapaino: 3,56 t ei puskulevyä 3,0 m 4,65 m 500 mm mm R mm mm 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *2 600 *2 600 *2 500 * ,54 6,0 m kg *3 450 *3 450 *2 350 *2 350 *2 100 * ,07 4,5 m kg *3 700 *3 700 * *2 000 * ,96 3,0 m kg *5 900 *5 900 * * * ,43 1,5 m kg * * * * ,58 0,0 m kg * * * ,43-1,5 m kg *4 550 *4 550 * * * ,94-3,0 m kg *7 550 *7 550 * * * * ,04-4,5 m kg *3 550 *3 550 *2 150 * ,49 Vakiopääpuomin nostokyky raskas vastapaino: 3,56 t ei puskulevyä 2,5 m 4,65 m 700 mm mm R mm mm 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *4 450 *4 450 *3 050 * ,74 6,0 m kg *3 900 *3 900 *2 400 * ,51 4,5 m kg *4 550 *4 550 *4 100 *4 100 * *2 250 * ,47 3,0 m kg *6 800 *6 800 * * * ,98 1,5 m kg * * * ,14 0,0 m kg * * * ,97-1,5 m kg *4 950 *4 950 * * * * ,45-3,0 m kg *7 600 *7 600 *5 700 *5 700 * * ,47 ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Yllä olevat kuormat ovat hydraulisen kaivukoneen nostokyvyn standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87 prosenttia hydrauliikan nostokyvystä tai 75 prosenttia kaatokuormasta. Yllä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteen käyttö kohteiden käsittelyyn tai nostoon voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Etsi kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 26

27 Kulmaltaan säädettävän puomin nostokyky raskas vastapaino: 3,56 t puskulevy ylhäällä 2,5 m 500 mm mm R mm mm 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *2 900 * ,98 6,0 m kg *3 200 *3 200 *2 350 * ,67 4,5 m kg *4 850 *4 850 * *2 250 *2 250 *2 200 * ,61 3,0 m kg *6 600 *6 600 * *2 350 *2 350 * ,11 1,5 m kg *4 200 *4 200 * * * * ,27 0,0 m kg *4 150 *4 150 * * * ,11-1,5 m kg *6 300 *6 300 * * * * ,60-3,0 m kg * * *4 650 *4 650 *2 950 *2 950 *2 450 * ,35 Kulmaltaan säädettävän puomin nostokyky raskas vastapaino: 3,56 t puskulevy ylhäällä 2,1 m 500 mm mm R mm mm 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *3 700 *3 700 *3 700 * ,21 6,0 m kg *2 950 *2 950 *2 850 * ,17 4,5 m kg *6 350 *6 350 * * * ,19 3,0 m kg *6 550 *6 550 * * * ,72 1,5 m kg * * * * ,89 0,0 m kg *5 450 *5 450 *5 450 * * ,72-1,5 m kg *8 050 *8 050 *5 250 *5 250 * * * ,17-3,0 m kg *4 700 *4 700 *3 000 *3 000 *2 950 * ,58 ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Yllä olevat kuormat ovat hydraulisen kaivukoneen nostokyvyn standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87 prosenttia hydrauliikan nostokyvystä tai 75 prosenttia kaatokuormasta. Yllä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteen käyttö kohteiden käsittelyyn tai nostoon voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Etsi kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 27

28 Hydraulisen 314E L CR -kaivukoneen tekniset tiedot Tehosivusiirtopuomin nostokyky vakiomallinen vastapaino: 3,06 t puskulevy ylhäällä 2,13 m 500 mm mm R mm mm 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 6,0 m kg *4 550 *4 550 *2 750 * ,20 4,5 m kg *5 000 *5 000 * *2 650 * ,41 3,0 m kg *6 600 *6 600 * * * ,02 1,5 m kg * * * ,21 0,0 m kg * ,01-1,5 m kg *6 300 *6 300 * * * ,39-3,0 m kg *4 400 *4 400 *3 300 * ,16 ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Yllä olevat kuormat ovat hydraulisen kaivukoneen nostokyvyn standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87 prosenttia hydrauliikan nostokyvystä tai 75 prosenttia kaatokuormasta. Yllä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteen käyttö kohteiden käsittelyyn tai nostoon voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Etsi kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. Työlaiteopas* Puomin tyyppi Vakiopääpuomi Kaivupuomin koko R3.0 m R2.5 m Hydraulivasara H110Es H110Es H115Es H115Es Siirrettävä romu- ja purkuleikkuri S320B** S320B** Täryjyrä (tärylevy) CVP75 CVP75 Purku- ja lajittelukahmari G310B G310B Kaivukahmari GGS25 GGS25 Nelipiikkikahmari GSM22 GSM22 Romukahmari Kauhapihdit Haravat Nämä työlaitteet ovat saatavana 314E L CR -kaivukoneeseen. Saat lisätietoja soveltuvuudesta Cat-edustajaltasi. Yleis-CW-kiinnitin *Soveltuvuus riippuu kaivukoneen kokoonpanosta. Saat lisätietoja sopivasta työlaitteesta Cat-edustajaltasi. **Puomiin asennettuna. 28

29 Kauhan tekniset tiedot ja yhteensopivuus Leveys Tilavuus Paino Täyttö Vakiopääpuomit Säätyväkulmainen mm m3 kg % R3.0 m R2.5 m R2.5 m R2.1 m R2.13 m Ilman pikakiinnitintä Yleiskäyttö (GD) 600 0, % 750 0, % 900 0, % , % , % , % x x Raskas käyttö (HD) 450 0, % , % Enimmäiskuorma tappikiinnityksellä (hyötykuorma + kauha) kg Tehosivusiirto* Leveys Tilavuus Paino Täyttö Vakiopääpuomit Säätyväkulmainen Tehosivusiirto* mm m3 kg % R3.0 m R2.5 m R2.5 m R2.1 m 2,13 m Center-Lock -pikakiinnittimellä Yleiskäyttö (GD) 600 0, % 900 0, % , % , % Raskas käyttö (HD) , % Enimmäiskuorma kiinnittimellä (hyötykuorma + kauha) kg Materiaalin enimmäistiheys: kg/m 3 Yllä olevat kuormat ovat hydraulisen kaivukoneen standardin EN474 mukaisia. Ne eivät ylitä 87 prosenttia hydrauliikan nostokyvystä tai 75 prosenttia kaatokuormasta, kun puomiyhdistelmä on täydessä mitassaan maan suunnassa ja kauha on käännetty sisäänpäin kg/m kg/m 3 Kapasiteetti perustuu standardiin ISO kg/m 3 Kauhan paino pitkillä kärjillä. 900 kg/m 3 *Tehosivusiirtopuomin vakiovarustukseen kuuluu puskulevy. x Ei suositella Caterpillar suosittelee sopivien työlaitteiden käyttämistä, jotta asiakkaat saavat suurimman mahdollisen hyödyn tuotteistamme. Jos koneessa käytetään työlaitteita (myös kauhat), jotka eivät ole Caterpillarin painoa, mittoja, virtauksia, paineita jne. koskevien suositusten tai määritysten mukaisia, koneen suorituskyky ja tuotantomäärät sekä koneen vakaus, luotettavuus tai osien kestävyys saattavat heikentyä. Työlaitteen epäasianmukainen käyttö saattaa aiheuttaa raskaiden kuormien heilahtamista, vääntymistä, kiertymistä ja/tai takertumista, mikä puolestaan lyhentää pääpuomien ja kaivupuomien käyttöikää. 29

30 314E L CR -kaivukoneen vakiovarusteet Vakiovarusteet Vakiovarusteissa saattaa esiintyä eroja. Saat tarkempia tietoja Cat-edustajaltasi. OHJAAMO Paineistettu ohjaamo, jossa positiivisesti varautuva ilmansuodatus Liukuva oven yläikkuna (ohjaamon vasemmanpuoleinen ovi) Turvavasara lasin särkemiseen Irrotettava alatuulilasi, ja sen säilytyspidike ohjaamossa Vaatekoukku Juomateline Ohjekirjateline Kaksi stereokaiutinta Hylly eväitä tai työkalulaatikkoa varten LCD-värinäyttö, jossa näkyvät merkkivalot sekä tiedot öljyn/nesteiden vaihdosta ja työtunneista Säädettävä käsinoja Korkeudeltaan säädettävät ohjaussauvakonsolit Kaikkien hallintalaitteiden vapaa-vipu (lukitus) Ajonhallintapolkimet, joissa irrotettavat käsivivut Lisäpolkimen asennusmahdollisuus Pistorasiat, 5 ampeeria Ajohälytin 70/30-suhteessa jaettu laminoitu tuulilasi (tuulilasin alaosassa karkaistu lasi) Turvavyö, 2 tuumaa Ohjaamon peili Tuulilasinpyyhkimet SÄHKÖLAITTEET 80 ampeerin vaihtovirtalaturi Virrankatkaisin Mahdollisuus kytkeä sähköisesti majakkaan MOOTTORI C4.4 ACERT -dieselmoottori, Euroopan unionin vaihe IIIB Biodieselkelpoinen Euroopan unionin IIIB-vaiheen päästöstandardit Toimintakyky metrin korkeuteen Sähkökäyttöinen polttoaineen ryypytyspumppu Automaattinen moottorin käyntinopeuden säädin Säästö- ja tehotilat Kahden nopeuden ajo Rinnakkainen jäähdytysjärjestelmä Säteistiivisteilmansuodatin Ensiösuodatin, jossa on vedenerotin ja vedenerottimen ilmaisin Toisiosuodatin Polttoainelinjassa verkkosuodatin Vakioakku (-18 C) Vaihtuvanopeuksinen viskotuuletin HYDRAULIIKKAJÄRJESTELMÄ Puomin ja kaivupuomin regenerointipiiri Käänteinen käännön vaimennusventtiili Automaattinen käännön seisontajarru Tehokas hydraulinen paluusuodatin Puomin ja kaivupuomin laskun vastaventtiilit VALOT Ohjaamoon kiinnitetyt työvalot Puomin halogeenivalo (vasemmalla) Puomin ja ohjaamon valojen viive Ulkovalo ALAVAUNU Keskitelaohjaimet Voideltu GLT2-tela, hartsitiiviste Hinaussilmukka rungossa Järeä pohjapanssari Kääntösuojus TURVALLISUUS Yhden avaimen Cat-turvajärjestelmä Ovilukot Lukittavat polttoaine- ja hydrauliikkaöljysäiliöiden korkit Lukittava ulkoinen työkalu- ja säilytyslaatikko Merkki- ja varoitusäänitorvi Toissijainen moottorin pysäytyskytkin Takalasi, jossa hätäpoistumistie Suojakaide ja kädensija Ajomoottorin suojukset Kestävät alasuojukset Peruutuskamera 30

31 314E L CR -kaivukoneen lisävarusteet Lisävarusteet Lisävarusteet saattavat vaihdella. Lisätietoja saat Cat-edustajaltasi. OHJAAMO Istuin, korkea selkänoja, ilmajousitus, lämmitin ja jäähdytys Istuin, korkea selkänoja, ilmajousitus, lämmitin Istuin, korkea selkänoja, mekaaninen jousitus Sadesuoja VASTAPAINO 3,06 t ilman nostosilmukkaa 3,56 t ilman nostosilmukkaa SÄHKÖLAITTEET Kylmiin olosuhteisiin soveltuva akku (-25 C) Apukäynnistysliitin MOOTTORI Moottori- ja hydrauliikkaöljyn pikatyhjennysaukot PUOMI Vakiopääpuomi Kaivupuomi R3.0 m Kaivupuomi R2.5 m Kulmaltaan säädettävä puomi Kaivupuomi R2.1 m Kaivupuomi R2.5 m Tehosivusiirtopuomi Kaivupuomi R2.13 m Kauha, nostosilmukka Yleispikakiinnitin HYDRAULIIKKAJÄRJESTELMÄ Lisähydrauliikka Puomin ja kaivupuomin korkeapainelinjat Puomin ja kaivupuomin keskipainelinjat Puomin ja kaivupuomin yleispikakiinnitinlinjat Cat Bio -hydrauliikkaöljy VALOT Ohjaamoon kiinnitetty aikaviiveellä varustettu HID-valo Puomin halogeenivalot (oikealla) ALAVAUNU 500 mm:n kolmiharjaiset telakengät 500 mm:n kolmiharjaiset telakengät, kumisuojukset 600 mm:n kolmiharjaiset telakengät 700 mm:n kolmiharjaiset telakengät mm:n puskulevy vaihdettavalla huulilevyllä mm:n puskulevy vaihdettavalla huulilevyllä mm:n puskulevy vaihdettavalla huulilevyllä Kaksiosaiset, jaetut telan ohjaussuojukset Kääntösuojus TURVALLISUUS FOGS, pulttikiinnitteinen Suojus, ohjaamon etuosa, verkko Turvajärjestelmä (MSS) Vakiomalliset alasuojukset TEKNIIKKA Catin syvyyden ja kaltevuuden säätö Product Link 31

32 Lisätietoja Cat-tuotteista, edustajien palveluista ja alan sovelluksista saat kotisivuiltamme Caterpillar Inc. Kaikki oikeudet pidätetään. Materiaalit ja tekniset tiedot saattavat muuttua ilman erillistä ilmoitusta. Kuvissa olevissa koneissa saattaa olla lisävarusteita. Tiedot saatavilla olevista varusteista saat omalta Cat-edustajaltasi. AQHQ6949 ( ) (Käännös: ) (Eurooppa) CAT, CATERPILLAR, SAFETY.CAT.COM, niiden vastaavat logot, "Caterpillar Yellow" ja "Power Edge" -tuoteasu sekä tässä käytetyt yhtiön ja tuotteiden identiteetit ovat Caterpillarin tavaramerkkejä. Niiden luvaton käyttäminen on kiellettyä. VisionLink on Yhdysvalloissa ja muissa maissa rekisteröity Trimble Navigation Limitedin tuotemerkki.
