M322F. Pyöräalustainen kaivukone Moottori Moottorimalli

Transkriptio

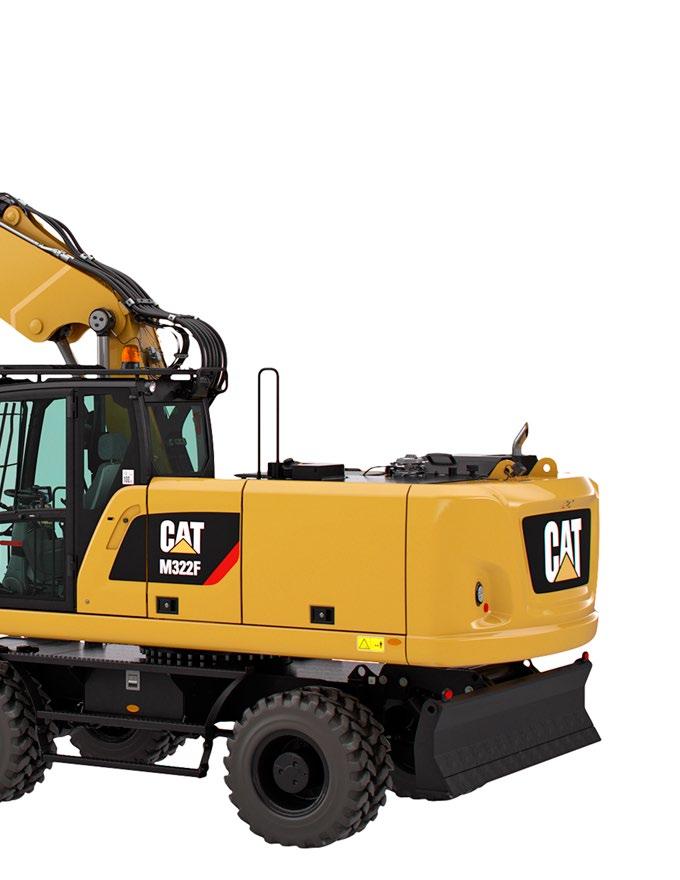

1 M322F Pyöräalustainen kaivukone 2017 Moottori Moottorimalli Cat C7.1 ACERT Päästöt Euroopan unionin vaihe IV Nettoteho (enintään) ISO 9249, r/min 126 kw (169 hp) ISO 9249, r/min (metrijärjestelmä) 171 hv ISO 14396, r/min (brutto) 128,9 kw (173 hp) ISO 14396, r/min (brutto, metrijärjestelmä) 175 hv Painot Työpaino työlaitteen kanssa kg Kauhojen tiedot Kauhojen tilavuudet 0,6-1,43 m 3 Työskentelyulottuvuudet Suurin ulottuma maanpinnan tasossa Suurin kaivusyvyys Ajo Eniäisajonopeus 30 km/h

2 M322F-mallin ominaisuudet Tehty pitämään kustannukset alhaisina Kone on monikäyttöinen ja samalla erittäin tarkka ja nopea. Polttoaineenkulutus on kuitenkin erittäin pieni tehokkuuden siitä kärsimättä. Tekee käytöstä helppoa ja miellyttävää Istu alas ja vaikutu ohjaamon hiljaisuudesta ja mukavuudesta. Rentoudu, sillä me varmistae turvallisuuden. Nauti integroidusta helppokäyttöisestä tekniikasta. Kun kokonaisuuteen lisätään huoltoja helpottavat ja nopeuttavat, maanpinnan tasolle sijoitetut huoltokohteet sekä erilaisten työtehtävien suorittamista helpottavat Cat-työlaitteet, tätä parempaa työkonetta ei yksinkertaisesti ole saatavilla. Sisältö Kestävyys...4 Moottori...5 Hyödyllisiä polttoainetta säästäviä ominaisuuksia...5 Erinomaista mukavuutta...6 Yksinkertaisuutta ja käytännöllisyyttä...7 Seuraava sukupolvi...8 Nopeudensäätö...8 Älyteknologia...9 Kätevä automaattinen akselilukko...9 Hydrauliikka...10 Alavaunu...11 Puomit ja kaivuvarret...12 SmartBoom...13 Ajonvakaaja...13 Työlaitteet...14 Huollettavuus...16 Integroidut tekniikat...17 Turvallisuus...18 Vertaansa vailla oleva näkyvyys...20 Kattava asiakastuki...20 Tekniset tiedot...21 Vakiovarusteet...33 Lisävarusteet...35

3 F-sarjan uusi sukupolvi on suunniteltu vastaamaan monenlaisiin päivittäisiin haasteisiin helpolla ja miellyttävällä tavalla. F-sarjan pyöräalustaiset kaivukoneet uudenlaista työskentelyn helppoutta.

4 Kestävä kehitys Sukupolvien verran edellä joka suhteessa Polttoainetalous ja pieneät päästöt Moottori on EU:n vaiheen IV päästöstandardien mukainen ja tehokas. Sen polttoaineenkulutus on optimoitu työtehon kärsimättä. Täten raaka-aineita kuluu väheän ja CO 2 -päästöt ovat pieneät. Hiljainen käynti Melutaso on huomattavan alhainen: et edes huomaa koneen käyvän. Helppokäyttöiset teknologiat ja pideät huoltovälit Säästötilan, automaattisen käyntinopeuden hallinnan ja moottorin joutokäynnin sautuksen kaltaiset ominaisuudet auttavat pienentämään polttoaineen kokonaiskulutusta. Product Link tarjoaa mahdollisuuden valvoa konetta etäältä ja auttaa parantamaan yleistä tehokkuutta. Cat-edustaja auttaa sinua pidentämään huoltovälejä, mikä tarkoittaa pidempään riittäviä nesteitä ja pienempiä käyttökustannuksia. Biodiesel ja biohajoava hydrauliikkaöljy M322F toimii sekä erittäin vähärikkisellä dieselpolttoaineella (ULSD), jossa on rikkiä korkeintaan 10 ppm, että biodieselin (enintään B20) ja ULSD:n seoksella. Cat BIO HYDO Advanced HEES vähentää ympäristövaikutuksia. Catin hyväksymät käytetyt laitteet Tämä ohjelma on keskeinen osa Caterpillarin ja Cat-edustajien tarjoamia ratkaisuja, jotka auttavat asiakkaita saavuttamaan kasvua, pienentämään kustannuksia ja vähentämään jätteitä. Käytetyt laitteet luovutetaan tarkastettuina ja valmiina työhön, ja niille on myönnetty Caterpillarin takuu. 4

5 Moottori Tehoa, luotettavuutta ja taloudellisuutta Tehoa ja suorituskykyä tarpeisiisi Tasaisen voiman strategia Moottori reagoi nopeasti muuttuviin kuormiin, mutta tarjoaa saman määrän voimaa käyttöolosuhteista riippumatta. Yksinkertainen päästöratkaisu, joka toimii Cat C7.1 ACERT -moottori vastaa uusimpia EU:n vaiheen IV päästöstandardien vaatimuksia ilman, että työhön tulee tarpeettomia taukoja. Se on läpinäkyvä: kuljettajalta ei vaadita toimia kestävä: moottorin elinikäinen dieselhiukkassuodatin tehokas: ei keskeytymistä edes pitkän joutokäynnin aikana yksinkertainen: huoltotarve on vähäinen, ja moottori on asennettu pitkittäin, mikä helpottaa huoltoa. Biodiesel ei ole ongelma Moottori toimii enintään B20-biodieselpolttoaineella, joka täyttää ASTM standardin vaatimukset ja lisää näin mahdollisuuksia säästää polttoainekuluissa. Testattua tekniikkaa Jotta pystye takaamaan, että tekniikkae luotettavuus on asiakkaidee odotusten mukainen, moottorit ja tekniikat ovat läpikäyneet useiden käyttötuntien mittaisen testaus- ja arviointiprosessin. 1) Dieselin hapetuskatalysaattori 2) Dieselhiukkassuodatin 3) SCR-katalysaattori 4) Aoniakin hapetuskatalysaattori Hyödyllisiä polttoainetta säästäviä ominaisuuksia Automaattinen käyntinopeuden hallinta: pienentää moottorin käyntinopeutta, kun suurta nopeutta ei tarvita. Moottorin joutokäynnin sautus: sauttaa moottorin, kun moottori on käynyt joutokäynnillä määritettyä pideän ajan. Tarpeeseen perustuva jäähdytysjärjestelmä: tarpeen mukaan nopeutta vaihtava tuuletin. Parannettu Eco-tila: pienentää moottorin käyntinopeutta, mutta tuottaa saman tehon. Automaattinen vaihto ajotilaan ajon alkaessa. UUTTA! Optimoitu ajotila: ajotilan käyntinopeustasot määräytyvät automaattisesti tilanteen mukaan, mikä vähentää polttoaineenkulutusta. 5

6 Erinomaista mukavuutta Pitää käyttäjät tuotteliaina koko työvuoron ajan Tuttua Catin pyöräalustaisten kaivukoneiden laatua Ohjaamoe ovat ainutlaatuisia, sillä ne on suunniteltu kuljettajille. Ergonominen sijoittelu Usein käytettävät kytkimet on keskitetty, niitä on vain tarpeellinen määrä ja ne on sijoitettu ohjaussauvojen läheisyyteen. Säilytyslokerot ovat käteviä ainakin kun ne on suunniteltu hyvin. Riittävästi säilytystilaa kypärälle, juomalle, puhelimelle ja avaimille. Mukavat istuinvaihtoehdot Istuimee ovat niin mukavia, että niissä jaksaa istua pitkän työpäivän ja täysin säädettäviä. Kaikissa istuimissa on läitin ja ilmajousitus. Saatavana on myös automaattinen painonsäätö ja istuimen tuuletus. Turvallisuus ei ole lisävaruste FOGS-yhteensopiva ROPS-ohjaamo, turvavyöhälytin, turvakaari, sivukamera ja paljon muuta. Yksityiskohdilla on merkitystä Vilkaise ohjaamoon. Huomaat, että kaikki yksityiskohdat on suunniteltu käyttömukavuutta ajatellen. Käytännölliset säätimet vähentävät rasitusta Ajonvakaajan, SmartBoom-puomin ja ohjaussauvajärjestelmän kaltaiset ominaisuudet parantavat tuottavuutta. Uudet, helppokäyttöiset tekniikat pienentävät kuljettajan hallintatoimien määrää. Tällaisia tekniikoita ovat esimerkiksi käännön lukitus, automaattinen ajon lukitus tai automaattinen jarru- ja akselilukko. Liitä, lataa ja käytä laitteitasi Kannettavan tai tablet-tietokoneen lataus onnistuu kätevästi 12 V:n ja 10 A:n virtapistokkeen kautta. Saatavana on myös CD-/MP3-radio, jossa on kaiuttimet ja USB-portti. 6

7 Yksinkertaisuutta ja käytännöllisyyttä Helppoa käyttöä Yksilöllinen ohjaamo täysin mukautettavissa Istuimen käsinojat, korkeuden ja kulman säätö Ohjauspylvään säätö, kallistus eteen ja taakse sekä korkeuden säätö Koneen hydrauliikan herkkyys mukautuu erilaisiin tehtäviin UUTTA! Ohjaussauvan ja vasean polkimen ohjaustoiminnot voi määrittää laitekohtaisesti halutulla tavalla UUTTA! Lisävarusteohjaussauva sisältää lisätoimintoja (kaksi liukusäädintä, kuassakin viisi painiketta) Automaattinen ilmastointi UUTTA! Läitettäviä lisävarustepeilejä voi ohjata nyt sähköisesti ohjaamon sisältä Erittäin matala melutaso pienentää rasitusta Ohjaamon paineistus estää pölyn pääsyn sisään ja ohjaamon muotoilu vähentää melua. Erinomainen näkyvyys: katso ja huomaa ero! Lasipinta-alaa on suurennettu huomattavasti Vakiona LED-työvalot ja halogeeniajovalot Ohjaamon LED-valo vakiovarusteena Vakiona laajakulmakamerat takana ja sivulla Laajakulmaisten peilien kautta entistä parempi näkyvyys maahan asti Samansuuntaiset jaksottaiset (neljä nopeutta) pyyhkimet ulottuvat pyyhkimään koko tuulilasin UUTTA! Molempien kameroiden LED-valojen ansiosta näet ympärillesi myös pimeässä Suojausta on tehostettu integroimalla takakamera vastapainoon. UUTTA! Kahden kamerakuvan tarkastelu samalla jaetulla näytöllä Kuankin kameran kuva näytetään vierekkäin värilaajakuvamonitorissa, jolloin tilanteesta saa hyvän käsityksen yhdellä vilkaisulla. Suuri värimonitori Kuljettaja saa ajantasaiset ja tärkeät tiedot helppolukuisessa muodossa omalla kielellään tarkasta LCD-näytöstä. Käytetyimpien toimintojen valinta on nopeaa pikavalintapainikkeilla. Työlaitteen valintatoiminnolla voidaan esimäärittää enintään kyenen hydraulista työlaitetta (mukaan lukien uusi Cat rototilt) ja nopeuttaa näin työlaitteiden vaihtoa. 7

8 Seuraava sukupolvi Helpompaa kuin koskaan Askel kohti uutta sukupolvea Kaikkea on paranneltu. Kokonaisuudesta pienimpiin yksityiskohtiin. Kätevät ominaisuudet sekä uudet, edistyneet ja helppokäyttöiset tekniikat auttavat vähentämään päästöjä. Lisäksi ne parantavat tuotteidee päivittäisiä käyttökokemuksia. Helpompaa kuin koskaan Pyöräalustaisilla kaivukoneillae työskentely on vertaansa vailla. F-sarja on suunniteltu vastaamaan monenlaisiin päivittäisiin haasteisiin helpolla ja miellyttävällä tavalla. Nopeudensäätö Keskity tiehen, älä jalkoihisi Nopeudensäätö Poljinta ei tarvitse painaa jatkuvasti. Valitse haluamasi nopeus. Paina monitorissa näkyvää pikavalintapainiketta. Nauti kyydistä! Näin helppoa se on. 8

9 Älyteknologia Käännön lukitus ja automaattinen ajon lukitus: käynnistä ja rentoudu Kuljettajan ei tarvitse kumartua kytkemään käännön lukitustappia. Paina painiketta. Kohdista ylärunko alarunkoon. Nauti kyydistä: vihreä merkkivalo vahvistaa, että kääntö ja työlaitteet on lukittu automaattisesti. UUTTA! Käännön lukitus voidaan kytkeä riippumatta työlaitteiden lukoista matalilla nopeuksilla (alle 5 km/h) Näin helppoa se on. Integroitu PIN-koodi sauta ja rentoudu Varusteita ei tarvitse suojata varkailta erillisellä turvajärjestelmällä. PIN-koodi on integroitu monitoriin (vakiovaruste). Moottorin voi käynnistää, kun oikea koodi on syötetty. Koneen turvajärjestelmä (MSS, lisävaruste) antaa tarvittaessa lisäsuojaa. Näin helppoa se on. Kätevä automaattinen akselilukko Kone hoitaa polkimen painamisen, ja kuljettajalle jää entistä väheän hallintatoimia Kone tunnistaa automaattisesti, milloin käyttöjarru ja akseli on lukittava (esimerkiksi kaivun aikana) tai vapautettava (ajo). Näin ollen kuljettajan ei tarvitse jatkuvasti painaa poljinta. Jarru ja akseli vapautuvat automaattisesti, kun ajopoljinta painetaan uudelleen. 9

10 Hydrauliikka Nopea, tarkka, joustava Kun materiaalia halutaan siirtää nopeasti, tarvitaan tehokasta hydrauliikkaa sellaista kuin F-sarjassa. Tehokas muotoilu on fiksua ja nopeaa Yksinkertainen rakenne: uuden hydrauliventtiililohkon ja reititysten rakenne on yksinkertainen ja siisti, mikä varmistaa kestävyyden. Älykäs päähydrauliikkajärjestelmä: järjestelmä vähentää moottorin passiivista kuormitusta, mikä puolestaan pienentää polttoaineen kulutusta. Erillinen käännön pumppu: Suljettu hydraulinen piiri on eriytetty pelkkää kääntöä varten. Kahden erillisen pumpun ansiosta kääntöliikkeet ovat nopeita ja sujuvia. Kääntöön käytetään omaa erillistä pumppua, ja toinen pumppu on varattu muille toiminnoille. Hallittavuus huipussaan Sähköinen pumpun ohjauslaite: Cat-kaivukoneiden pääominaisuuksiin kuuluu hyvä hallittavuus. Sähköinen pumpun ohjauslaite (EPC) on yksi ratkaisevista tekijöistä tämän ominaisuuden takana. Se on suunniteltu lyhentämään reaktioaikaa ja lisäämään tarkkuutta. Ohjauslaite ohjaa virtauksen täsmällisesti halutulla hetkellä haluttuun paikkaan, jolloin käyttö on sujuvaa ja tehokasta. Säädettävä hydrauliikan herkkyys: voit säätää koneen hydrauliikan ohjausherkkyyttä kulloiseenkin tehtävään parhaiten sopivaksi. Kaivuvarren regenerointipiiri: parantaa tehokkuutta ja ohjattavuutta ja lisää näin tuottavuutta. Proportionaalinen lisähydrauliikka erinomaista monikäyttöisyyttä Sisältää vakiona keskipaineen, korkeapaineen ja hydraulisen pikakiinnikkeen linjat ja piirit. 10

11 Alavaunu Voimaa ja monikäyttöisyyttä 30 km/h:n nopeudella Raskaan käytön akselit Tehokkaat raskaan käytön akselit pidentävät koneen käyttöikää. Vaihteisto on asennettu suoraan taka-akseliin suojan ja optimaalisen maavaran vuoksi. Etuakselin kallistus- ja ohjauskulmat ovat kattavat. Vetoakselin huoltoväli on entistäkin pidempi tuntia. Edistykselliset levyjarrut Vähentävät pyörien varassa työskenneltäessä esiintyvää keinuntaa. Levyjarrujärjestelmä vaikuttaa suoraan napaan eikä vetoakseliin, mikä torjuu planeettavaihteen iskut. Ohjaussauvalla ohjaus Voit oikeanpuoleisen ohjaussauvan liukukytkimen ansiosta pitää moleat kädet ohjaussauvoilla ja samaan aikaan käyttää työlaitteita ja siirtää konetta. Puskulevyn rakenne Optimoitu rakenne lisää tukevuutta ja vakautta sekä helpottaa huoltoa. Samansuuntainen kinematiikka pitää puskulevyn maanpinnan suuntaisena kaikilla levyn korkeuksilla. Profiili saa materiaalin liikkumaan parein ja vähentää sen pakkautumista. 11

12 Puomit ja kaivuvarret Luotettavaa toimintaa lähellä ja kaukana Vahva suorituskyky Puomien ja kaivuvarsien hitsattu kotelorakenne on kestävä ja pitkäikäinen, ja siinä on paksut, monilevyiset vahvikkeet tukemassa kovalle rasitukselle alttiita kohtia. Joustavuus Puomien ja kaivuvarsien valikoimassa on taatusti jokaiseen tarpeeseen sopiva yhdistelmä. Kaivuvarret Keskipitkällä kaivuvarrella (2 500 ) saavutetaan paras läpäisykyky ja nostokapasiteetti Pitkällä kaivuvarrella (2 900 ) yltää syveälle ja pideälle Puomit Taittopuomi parantaa oikean puolen näkyvyyttä ja koneen ajettavuutta. Ketterä taittopuomi on paras ratkaisu pieniin tiloihin ja suurten kuormien nostoon. Yksiosainen puomi paras valinta tyypillisiin käyttötarkoituksiin, esimerkiksi kuormaukseen ja kaivamiseen. Puomin sivulevyn kaaressa on ainutlaatuinen suora rakenne, joka vähentää rasitusta ja pidentää puomin käyttöikää. 12

13 SmartBoom Vähentää rasitusta ja tärinää Louheen käsittely Kiven käsittely ja viimeistelytyöt sujuvat helposti ja nopeasti. SmartBoompuomi helpottaa työtä ja antaa kuljettajalle mahdollisuuden keskittyä kaivuvarren ja kauhan hallintaan pääpuomin liikkuessa ylös- ja alaspäin ilman pumpun virtausta. Vasarointi Etuosat seuraavat iskuvasaraa automaattisesti sen pureutuessa kiveen. Ohilyöntejä ja liiallista voimankäyttöä vältetään, mikä pidentää vasaran ja koneen käyttöikää. Samanlaisia etuja on täryjyrällä. Kuormaus Kuormaus käy entistä tehokkaain ja polttoainetta säästyy, kun paluukierto on lyhyempi eikä puomin laskutoimintoon tarvita pumpun virtausta. Ajonvakaaja Suuri ajonopeus mukavuudesta tinkimättä Ajonvakautusjärjestelmän ansiosta epätasaisessa maastossa voidaan ajaa nopeain kuljettajan ajomukavuuden kärsimättä. Paineakut toimivat etuosan liikettä tasaavina iskunvaimentimina. Ajonvakautus kytketään käyttöön ohjaamon kytkinpaneelin painikkeesta. 13

14 UUTTA! Cat rototilt ja rototiltvalmius Cat-kallistaja-pyörittäjä tekee koneen käsittelystä helpompaa. Kallistaja-pyörittäjä on 40 kallistuva ja 360 pyörivä liitäntä pikakiinnikkeen ja Cat-työlaitteen välille. Liitäntä vähentää koneen siirtelytarvetta. Pyöräalustaisen kaivukoneen rototiltvalmiuspaketti sisältää kaikki tarvittavat johdot, piirit, ohjelmiston ja edistykselliset ohjaussauvat. Liitäntä koneen ja työlaitteen välillä on täydellinen. UUTTA! Cat rototilt -järjestelmän parametrit voi määrittää suoraan koneen monitorin kautta. Lisälaitteet Hyödynnä koneesi koko kykyvalikoima Säästä aikaa työlaitteiden vaihdossa Hydraulisten työlaitteiden vaihto sekunneissa: Uusi itsekytkeytyvä hydraulinen pikakiinnike automatisoi työlaitteen vaihdon, joten kuljettaja voi vaihtaa työlaitetta nopeasti, mukavasti ja turvallisesti ohjaamosta käsin. Itsekytkeytyvän laitteen ainutlaatuinen rakenne ehkäisee letkujen rikkoutumista, mikä vähentää tahattomia käyttökatkoja. Ratkaisu lisää sekä tehokkuutta että tuottavuutta. 14

15 Tehokas yhdistelmä Yhdistä hydrauliset Cat-työlaitteet Cat-koneeseen, niin saat eneän irti sisäänrakennetusta vakio-ohjelmistosta. Työlaitteiden vaihto ei ole koskaan ollut helpompaa! Paras hyöty koneesta Jos konetta tarvitaan useisiin erilaisiin työtehtäviin, M322F on oikea ratkaisu. Koneen käyttömahdollisuuksia on helppo laajentaa entisestään käyttämällä erilaisia Cat-työlaitteita. Nopeasti työstä toiseen Pikakiinnike nopeuttaa työlaitteiden vaihtoa ja lisää näin joustavuutta. Uusi pikakiinnikepiiri ja uudet pikakiinnikelinjat ovat yhteensopivia Catin omien pikakiinnikkeiden ja tappitarrainpikakiinnikkeiden kanssa ilman, että koneeseen tarvitsee tehdä muutoksia tai asentaa lisävarusteita. Kaivaminen, kuormaus ja viherrakentaminen Laajasta kauhavalikoimasta löytyy ratkaisu kaivamiseen, ojitukseen, kuormaukseen ja viimeistelyyn. Luiskakauhat soveltuvat käyttötarkoituksiin, joissa kynnet saattaisivat vahingoittaa pintoja. Tällaisia käyttötarkoituksia ovat esimerkiksi tasoitus ja muut viherrakentamisen viimeistelytyöt tai irtonaisen ja kasatun materiaalin kuormaus. Materiaalin lajittelu ja käsittely Ympäristönsuojelumääräysten tiukentuessa tarvitaan tehokasta jätteenkäsittelyä. Catin kahmarit auttavat säästämään kuljetus-, työvoima- ja hävityskustannuksissa. Roskat voidaan lajitella jo työmaalla ja kuljettaa erikseen. Catin kaivurikahmareiden erinomaiseen läpäisykykyyn voi aina luottaa. Tienrakennus, tiivistäminen ja teiden kunnossapito Sopivalla työlaitteella varustettu kone suoriutuu työstä kuin työstä nopeasti, olipa kysymyksessä sitten pintahöyläys vaakasuorilla kauhoilla, ojanperkaus, viemäriputki- ja vesijohtotyöt tai tiivistys. Murtaminen ja romutus Kun jokin rakenne pitää purkaa, se on tehtävä nopeasti. Tämä onnistuu Catin MP300-multiprosessoreilla. Catin E-sarjan vasarat ovat nopeatahtisia, ja leikkureilla romunkäsittely sujuu tehokkaasti. Lisäksi niitä voi kääntää

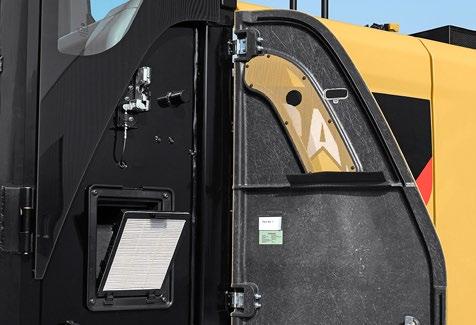

16 Huollettavuus Kun käyttöaika on tärkeää Vaivaton käynti huoltokohteisiin Säännölliset huoltokohteet, kuten polttoaine- ja öljynsuodattimet sekä nesteliittimet, ovat saavutettavissa maanpinnan tasolta. Moottorin ilmansuodattimeen sekä polttoaine- ja DEF-säiliöihin puolestaan yltää turvalliselta, luistamattomalta uudelta huoltotasanteelta. Ylävaunussa on leveät komposiittihuoltoluukut, jotka on suunniteltu kestämään iskuja. Kaikissa luukuissa on avaamista helpottavat kaasutuet. Osat on ryhmitelty lokeroihin: esimerkiksi sähköosat ja jäähdytysjärjestelmän osat on koottu omiksi ryhmikseen. Toimivia rakenneratkaisuja kaikkiin lämpötiloihin Jäähdytys on tehokasta, koska jäähdyttimet on suunniteltu rinnakkaisiksi ja puhaltimet aksiaalisiksi. Järjestelmä on kokonaan moottoritilan ulkopuolella, jotta melu ja lämpö pysyvät kurissa. Kaikki jäähdyttimet on koottu samaan paikkaan. Niissä on helposti puhdistettavat kennot sekä kallistuslaite, jonka avaamiseen ei tarvita työkaluja. Raikas tuulahdus Ohjaamon ilmanvaihtojärjestelmän käyttämä ulkoilma tulee raitisilmasuodattimen läpi. Suodatin on sijoitettu ohjaamon sivulle, jossa siihen pääsee helposti käsiksi. Suodatin on turvassa lukollisen, virta-avaimella avattavan luukun takana. Voitelu- ja polttoaineiden vakio-ominaisuudet Sähkötoiminen voitelujärjestelmä on aikaa säästävä vakiovaruste, joka voitelee koko ylärungon. Alavaunun voitelukohtia on vähän, ja ne on koottu ryhmäksi. Uusi vetoakseli pidentää voiteluvälit 500 tunnista tuntiin, ja ala-akselin laakeri voidaan voidella samalla kuin vetoakselikin. Myös sähköinen polttoainepumppu on vakiovarusteena. Siisteyssyistä letkulle on oma säilytyslaatikko. Kone suoriutuu pikkutarkoistakin huoltotöistä nopeasti, sillä siinä on uusi sähkökäyttöinen nostopumppu, jonka ansiosta järjestelmää ei tarvitse esitäyttää manuaalisesti. Lisäksi vakiovarusteisiin kuuluu polttoaineenja vedenerotin. Yksinkertaisuus on valttia. 16

17 Integroidut tekniikat Rahanarvoista tietoa Cat Connect parantaa tehokkuutta työmailla hyödyntämällä tekniikkaa ja palveluja älykkäästi. Tällä tekniikalla varustetuista koneista saadaan eneän kalustoa ja töitä koskevaa tietoa. Cat Connect -tekniikat parantavat tilannetta seuraavilla keskeisillä alueilla: KALUSTON- HALLINTA Kalustonhallinta eneän käyttöikää ja alhaiseat käyttökustannukset TUOTTAVUUS TURVALLISUUS Tuottavuus tuotantomäärien tarkkailu ja työmaan tehokkuuden hallinta Turvallisuus parempi tietoisuus työympäristön tilanteesta parantaa sekä työntekijöiden että kaluston turvallisuutta Cat Connect -tekniikoiden ominaisuuksia: Link Link-tekniikat tuovat koneisiin langattomia ominaisuuksia, jotka mahdollistavat koneen anturien, hallintamoduulien ja muiden Cat Connect -tekniikoiden keräämien tietojen kaksisuuntaisen siirron. Koneiden etähallinta Cat Product Link -järjestelmä on koneen valvontajärjestelmän erottamaton osa. Järjestelmä tekee kalustonhallinnasta selkeää. Järjestelmällä voi valvoa koneen sijaintia, käyttötunteja, polttoaineen kulutusta, tuottavuutta, joutokäyntiaikaa ja diagnostiikkakoodeja VisionLink -käyttöliittymän kautta. Näin voit maksimoida tehokkuuden, parantaa tuottavuutta ja alentaa käyttökustannuksia. KALUSTON- HALLINTA TUOTTAVUUS TURVALLISUUS KESTÄVÄ KEHITYS 17

18 Turvallisuus Turvallisuus EI ole lisävaruste 2 Ohjaamoon nousu Meillä on turvallinen ratkaisu ohjaamoon kiipeämiseen: Kolme pitkää ohjaamon sisäänkäynnin suuntaista askelmaa Liukuestelevyt kaikilla kulkutasoilla ja jokaisella askelmalla pienentävät liukastumisvaaraa Kätevä kädensija ovessa Kallistuva konsoli varmistaa esteettömän pääsyn sisään ja ulos Turvallinen ja hiljainen ohjaamo Ohjaamo on työympäristönä turvallinen. Tärinän ja melun vaimennus parantaa kuljettajan mukavuutta

19 Sulautetut ominaisuudet Älylaitteet parantavat turvallisuutta: 1) Laminoitu tuulilasi ja kattoikkuna: EN356 P5A -standardien mukainen yksiosainen 10 :n tuulilasi ja kattoikkuna 2) Letkurikkoventtiilit 3) Turvavyön merkkivalo 4) Turvavipu 5) Hätäsautuskytkin 6) Automaattinen jarru- ja akselilukko 7) Rei'itetyt kulkutasot, joissa liukuesteet 8) Akun päävirtakytkin 9) Käännön ja työlaitteen elektroninen lukko 10) Säädettävä ajohälytin 11) Kaikissa ovissa on kaasutukisylinterit 12) Hätävasara ja -uloskäynti 13) ROPS-vaatimusten mukainen ohjaamo, johon sopii ylä- ja etuosan suojukset 14) Äänieristys 15) Majakka saatavana UUTTA! Pikakiinnikkeen hallintakytkin, ISO standardin mukainen Älykäs valaistus LED-valot kaikissa työvaloissa parantavat näkyvyyttä pimeällä Halogeenivalot etuosan ajovaloissa Ohjaamon LED-valo parantaa ohjaamon valaistusta UUTTA! Omat LED-valot taka- ja sivukameroille Erinomainen näkyvyys Suurista laseista on erinomainen näkyvyys eteen, ylös, taakse ja sivuille myös oikealle. Vakiotakakamera tuottaa selkeän näkymän koneen takaa. Vakiosivukameran avulla kuljettaja voi tarkistaa, ettei etuoikealta koneen taakse ulottuvalla alueella ole esteitä. UUTTA! Tarkastele jaetulla näytöllä yhtä aikaa sekä takaettä sivukameran kuvaa. Kaikissa kameroissa on läitetyt laajakulmaobjektiivit. Myös peilit ovat laajakulmaisia, joten niiden kautta näkyvyys ei ulotu pelkästään koneen ympärille, vaan myös maahan. 19

20 Vertaansa vailla oleva näkyvyys Varmista, ettei takanasi ole mitään 1 Näkyvyys joka puolelle on ensiarvoisen tärkeää erityisesti koneissa, jotka kulkevat yleisillä teillä ) Kattoikkunan ja tuulilasin muodostamaa lasipintaa kasvatettu 2) Parannettu valaistus, kaikissa työvaloissa LED-valot 3) Lisävarusteena sähköisesti säädettävät läitetyt peilit 4) Hyvä näkyvyys vasealle sivulle lasisesta ovesta 5) Halogeeniajovalot edessä 6) Leveä takaikkuna 7) Heijastavat punaiset valot vastapainossa ja takapuskulevyssä/tukijaloissa 8) Takana vakiona LED-valolla varustettu laajakulmakamera 9) Sivulla vakiona LED-valolla varustettu laajakulmakamera 10) Kahden kamerakuvan tarkastelu samalla jaetulla näytöllä 11) Suuri oikean puolen sivuikkuna 12) Laajakulmaiset peilit ja ylimääräinen alapeili, jonka kautta näkyvyys maahan Kattava asiakastuki Cat-edustajasi tarjoaa laadukasta tukea Luotettavaa tukea Cat-edustajat ovat myynnin ja palvelun aattilaisia, jotka auttavat sinua valitsemaan oikean koneen ja tarjoavat asiantuntevaa sekä jatkuvaa tukea. Paras pitkän aikavälin sijoitus rahoitusratkaisuja ja -palveluja hyödyntämällä Tuottavaa toimintaa koulutusohjelmien avulla Ennaltaehkäisevä huolto ja monipuoliset huoltosopimukset Käyttöaika ja luokkansa paras osien saatavuus Korjata vai vaihtaa? Cat-edustaja auttaa sinua valitsemaan parhaan vaihtoehdon. 20

21 M322F pyöräalustaisen kaivukoneen tekniset tiedot Moottori Moottorimalli Cat C7.1 ACERT (1) Teho Moottorin bruttoteho (enintään) ISO ISO (metrijärjestelmä) Nettoteho (nimellisarvo) (2) ISO 9249 / SAE J r/min 128,9 kw (173 hp) 175 hv 126 kw (169 hp) ISO 9249 / SAE J1349 (metrijärjestelmä) 171 hv 80/1269/ETY 126 kw (169 hp) Nettoteho (enintään) ISO 9249 / SAE J kw (169 hp) ISO 9249 / SAE J1349 (metrijärjestelmä) 171 hv 80/1269/ETY 126 kw (169 hp) Sisähalkaisija 105 Isku 135 Iskutilavuus 7,01 l Suurin vääntö kierrosnopeudella r/min 830 Nm Sylinterimäärä 6 (1) Täyttää Euroopan unionin vaiheen IV päästöstandardien vaatimukset. (2) Nimellisnopeus r/min. Vakioteho r/min. Ilmoitettu nettoteho on vauhtipyörältä saatavana oleva teho, kun moottorissa on varusteena ilmanpuhdistin, pakokaasujen jälkikäsittelymoduuli (CEM), vaihtovirtalaturi ja keskinopeudella käyvä jäähdytyspuhallin. Tehoa ei tarvitse pienentää alle metrin korkeudessa. Tehoa pienennetään automaattisesti yli metrin korkeudessa. Vaihteisto Eteen/taakse 1. vaihde 9 km/h 2. vaihde 30 km/h Ryömintä 1. vaihde 3 km/h 2. vaihde 9 km/h Vetokyky 127 kn Eniäisnousukyky 70 % ( kg:n kuormalla) Kääntömekanismi Suurin kääntönopeus 8,8 r/min Suurin käännön vääntömomentti 59 knm Alavaunu Maavara 360 Suurin ohjauskulma 35 Akselin keinuntakulma ±8,5 Pienin kääntösäde Renkaan ulkoreunasta Yksiosaisen puomin päästä Taittopuomin päästä Täyttötilavuudet Polttoainesäiliö (kokonaistilavuus) DEF-säiliö Jäähdytysjärjestelmä Moottorin kampikaio Taka-akselin kotelo (tasauspyörästö) Ohjaava etuakseli (tasauspyörästö) Päätepyörästö Powershift-vaihteisto Painot 420 l 34,5 l 46,9 l 18,5 l 14 l 11 l 2,5 l 2,5 l Työpainot* kg Painot Taittopuomi Puskulevy takana kg Puskulevy takana, tukijalat edessä kg Tukijalat edessä ja takana kg Yksiosainen puomi Puskulevy takana, tukijalat edessä kg Tukijalat edessä ja takana kg Kaivuvarret** Keskipitkä, kg Pitkä, kg Vastapainot Vakio kg Lisävaruste kg ** Työpainossa on huomioitu keskipitkän kaivuvarren, kg:n vastapainon, täyden polttoainesäiliön, kuljettajan, pikakiinnikkeen (250 kg), kauhan (780 kg) ja ilmatäytteisten paripyörien paino. Paino vaihtelee kokoonpanon mukaan. ** Sisältää sylinterin, kauhan nivelen, tapit ja vakiohydraulilinjat. 21

22 M322F pyöräalustaisen kaivukoneen tekniset tiedot Hydrauliikkajärjestelmä Säiliön tilavuus Järjestelmän tilavuus Suurin paine Työlaitteen piiri Normaali Raskas nosto Ajon piiri Lisäpiiri Korkea paine Keskipaine Kääntömekanismi Suurin virtaus Työlaitteen/ajon piiri Lisäpiiri Korkea paine Keskipaine (taloudellinen tila) Keskipaine (tehotila) Kääntömekanismi Renkaat 200 l 405 l 350 bar 375 bar 350 bar 350 bar 185 bar 310 bar 340 l/min 250 l/min 43 l/min 50 l/min 118 l/min Vakio (ilmatäytteiset paripyörät) Lisävaruste (umpikumiset paripyörät) Puskulevy Puskulevyn tyyppi Leveys Puskulevyn ympäripyörimiskorkeus Puskulevyn kokonaiskorkeus Suurin laskusyvyys maanpinnan tasosta Suurin nostokorkeus maasta Leveyssuuntainen Päästöt ja turvallisuus Moottorin päästöt Vaihe IV DEF Täytettävä ISO standardin vaatimukset Nesteet (valinnainen) Cat Bio HYDO Advanced Biohajoava, merkitty EU:n ympäristömerkillä (kukka) Biodiesel, enintään B20 Täyttää mineraalidieseliä koskevat standardit EN tai ASTM D6751 sekä EN590 tai ASTM D975 Tärinätasot Suurin, kädet/käsivarret ISO 5349:2001 <2,5 m/s² Suurin, koko vartalo ISO/TR 25398:2006 <0,5 m/s² Istuimen tärinän läpäisykyvyn kerroin ISO 7096:2000 <0,7 spektriluokka EM5 Standardit ROPS Kuljettajan suojarakenne: ylä- ja etuosan suojukset Ohjaamo/melutasot Melutaso Caterpillarin ROPS (Rollover Protective Structure) -rakenne on standardin ISO :2008 ROPSvaatimusten mukainen. FOPS (Falling Object Protective Structure) on standardien ISO 10262:1998 ja SAE J1356:2008 FOPSvaatimusten mukainen. Jäljempänä lueteltujen standardien mukainen Kuljettajaan kohdistuva ääni 2000/14/EY 71 db(a) Ääni koneen ulkopuolella 2000/14/EY 99 db(a) Kuljettajaan kohdistuva ääni Caterpillarin ohjaamossa kuljettajaan kohdistuva äänenpainetaso on mitattu 2000/14/EYmääräyksen mukaisesti, kun ohjaamo on asennettu paikoilleen oikein ja mittaus tehdään ovi ja ikkunat suljettuina. Ääni koneen ulkopuolella koneen ulkoinen äänenpainetaso on mitattu 2000/14/EY-määräyksen mukaisesti. Kuulonsuojaimet voivat olla tarpeen, jos konetta käytetään ohjaamon ollessa avoin (kun sitä ei ole huollettu oikein tai ovet tai ikkunat ovat auki) pitkiä yhtäjaksoisia aikoja tai meluisassa ympäristössä. 22

23 M322F pyöräalustaisen kaivukoneen tekniset tiedot Mitat Vakioalavaunu, kahdet tukijalat ja ilmatäytteiset paripyörät. Kaikki mitat ovat likimääräisiä arvoja. Taittopuomi Kaivuvarren pituus 1 Kuljetuskorkeus putoavilta esineiltä suojaava rakenne ja kädensijat laskettuina (korkein kohta puomin ja ohjaamon välissä) 2 Kuljetuspituus 3 Tukipiste 4 Perän kääntösäde 5 Vastapainon maavara 6 Ohjaamon korkeus ei suojausta putoavilta esineiltä, kädensijat laskettuina Ei suojausta putoavilta esineiltä, kädensijoja ei laskettu Putoavilta esineiltä suojaavan rakenteen kanssa 7 Koneen kokonaisleveys Leveys tukijalat maassa Yksiosainen puomi Leveys tukijalat nostettuina Leveys puskulevyn kanssa Suurin tukijalkojen syvyys Alavaunu ja puskulevy 120 ** Renkaiden suurin maavara tukijalat täysin alas laskettuina Siirtoajo, :n kaivuvarsi Alavaunu ja kahdet tukijalat Alavaunu, yhdet tukijalat ja puskulevy 23

24 M322F pyöräalustaisen kaivukoneen tekniset tiedot Työskentelyulottuvuudet Taittopuomi Yksiosainen puomi Kaivuvarren pituus Kaivukorkeus Tyhjennyskorkeus Kaivusyvyys Pystysuoran seinämän kaivusyvyys Perkaussyvyys 2,5 m:n etäisyydellä Pitkä ulottuma Ulottuma maanpinnan tasossa Kauhan voimat (ISO 6015) kn Kaivuvarren voimat (ISO 6015) kn Työskentelyulottumat viittaavat kaivuvarren päähän, kun käytössä on ilmatäytteiset renkaat. Ulottuma-arvot on laskettu käyttämällä yleiskäyttöistä :n kauhaa, jonka tilavuus on 1,19 m 3 ja jossa on K80-kärjet sekä CW-30, jolloin kärjen säde on Murtovoiman arvot on laskettu raskasta nostoa käyttäen, ilman pikakiinnikettä ja huulilevyn säteen ollessa

25 M322F pyöräalustaisen kaivukoneen tekniset tiedot Kauhan tekniset tiedot ja yhteensopivuus Erikoiskauhoja voit tiedustella Cat-edustajilta. Taittopuomi Yksiosainen puomi Kaivuvarren pituus Leveys Paino* Tilavuus (ISO) Sovittimet: K80 Vapaana pyörien varassa Etupuskulevy laskettuna Puskulevy edessä, tukijalat takana Täysin tuettuna Vapaana pyörien varassa Etupuskulevy laskettuna Puskulevy edessä, tukijalat takana Täysin tuettuna Vapaana pyörien varassa Etupuskulevy laskettuna Puskulevy edessä, tukijalat takana Täysin tuettuna Vapaana pyörien varassa Etupuskulevy laskettuna Puskulevy edessä, tukijalat takana Tappikiinnitteiset kauhat kg m 3 3,5 tonnin vastapaino ,64 Cat-yleiskäyttö , , ,43 Raskas käyttö ,70 Ojanperkaus ,30 kg m 3 4,7 tonnin vastapaino ,64 Cat-yleiskäyttö , , ,43 Raskas käyttö ,70 Ojanperkaus ,30 Pikakiinnikkeen kanssa (CW-30/CW-30s) kg m 3 3,5 tonnin vastapaino , ,81 Cat-yleiskäyttö , , ,43 Raskas käyttö ,30 kg m 3 4,7 tonnin vastapaino , ,81 Cat-yleiskäyttö , , ,43 Raskas käyttö ,30 Ojanperkaus / Saatavilla on kaksiosaisella pultattavalla huulilevyllä tai profiloidulla huulilevyllä 1,22-1,76 m 3 ( kg) varustettuja ojanperkauskauhoja. Saat lisätietoja soveltuvuudesta Cat-edustajaltasi. Täysin tuettuna Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen standardin EN474 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta, kun puomiyhdistelmä on täydessä mitassaan maan suunnassa ja kauha on käännetty sisäänpäin. Kapasiteetti perustuu standardiin ISO Kauhan painoon sisältyvät Cat-yleiskärjet. Materiaalin eniäistiheys kg/m 3 Materiaalin eniäistiheys kg/m 3 Materiaalin eniäistiheys kg/m 3 Materiaalin eniäistiheys kg/m 3 Ei suositella Caterpillar suosittelee sopivien työlaitteiden käyttämistä, jotta asiakkaat saavat suurian mahdollisen hyödyn tuotteistae. Jos koneessa käytetään työlaitteita (koskee myös kauhoja), jotka eivät ole esimerkiksi painoa, mittoja, virtauksia ja paineita koskevien Caterpillar-suositusten tai -määritysten mukaisia, koneen suorituskyky ja tuotantomäärät sekä koneen vakaus, luotettavuus tai osien kestävyys saattavat heikentyä. Työlaitteen vääränlainen käyttö saattaa aiheuttaa raskaiden kuormien heilahtamista, vääntymistä, kiertymistä tai takertumista, mikä puolestaan lyhentää puomien ja kaivuvarsien käyttöikää. 25

26 M322F pyöräalustaisen kaivukoneen tekniset tiedot Työlaiteopas Koneen työlaitteita valittaessa on kiinnitettävä huomiota työlaitteen käyttötarkoitukseen ja kestävyyteen sekä tehtävän työmäärään. Suositellut käyttötarkoitukset ja kapasiteetit on kerrottu työlaitteiden tiedoissa. Yksiosainen puomi Vastapaino 3,5 t 4,7 t (1) (2) (3) (1) (2) (3) Kaivuvarren pituus H115Es C C C C C C C C C C C C Hydraulivasara H120Es C C C C C C C C C C C H130Es C C C C C Multiprosessori MP318 CC- ja U -leuka MP318 D -leuka MP318 P -leuka MP318 S -leuka C C C C Murskain P315 Pulveroija P215 C C C C C Purku- ja lajittelukahmari (D purkukourat, R jätteenkäsittelykauhat, kiinteä CAN, G315B-D/R G315B-D/R, kiinteä CAN C C C C C kiinteät saranalevyt CW-pikakiinnikkeen käyttöä varten) G315B WH C C C C C Romu- ja purkuleikkuri S320B S325B S340B Täryjyrä CVP110 C C C C C C C C C C C C Taittopuomi H115Es C C C C C C C C C C C C Hydraulivasara H120Es C C C C C C C C C C H130Es Multiprosessori MP318 CC- ja D -leuka MP318 P- ja U -leuka MP318 S -leuka Murskain P315 Pulveroija P215 C C C Purku- ja lajittelukahmari (D purkukourat, R jätteenkäsittelykauhat, kiinteä CAN, kiinteät saranalevyt CW-pikakiinnikkeen käyttöä varten) Romu- ja purkuleikkuri G315B-D/R G315B-D/R, kiinteä CAN C C C C C G315B WH S320B S325B S340B Täryjyrä CVP110 C C C C C C C C C C C C Monipiikkikahmari (4 tai 5 piikkiä) GSH15B 400L, 500L, 600L, 800L Kahmari CTV L, 1200L, 1500L, 1700L Nämä työlaitteet ovat saatavana M322F-kaivukoneeseen. Tappitarrainpikakiinnike Cat-PG Saat lisätietoja soveltuvuudesta Cat-edustajaltasi. Cat CW-30/CW-30S/CWAC-40 Työn mukainen pikakiinnike (AutoConnect) Cat rototilt -järjestelmä TRS18 Kallistaja-pyörittäjä kauhoihin, täryjyriin, vasaroihin ja muihin työlaitteisiin (1) Puskulevy laskettuna (2) Kahdet (3) Puskulevy ja yhdet C Tappikiinnitys, Cat-tappitarrain ja työn mukainen kiinnike Vain tappikiinnitys Tappi tai sopiva kiinnike Vain keulan yli CWAC-yhteensopiva Kiinnitys vain edestä työn mukaisella kiinnikkeellä (tappi- ja CW-kiinnitys) Kiinnitys vain edestä Cat-tappitarrainkiinnikkeellä (tappi- tai CW-kiinnike ja Cat-PG) Puomiin asennettuna Ei suositella Kaikkia tuotteita ei ole saatavilla kaikilla alueilla. Pyöräalustaisen kaivukoneen kokoonpano vaikuttaa soveltuvuuteen. Saat lisätietoja alueellasi saatavilla olevista tuotteista sekä oikean työlaitteen valinnasta Cat-edustajalta. 26

27 M322F pyöräalustaisen kaivukoneen tekniset tiedot Nostokyky taittopuomi Arvot on ilmoitettu kiloina (kg), kauhan sylinteri ja kauhan nivel asennettuina, ilman työlaitetta, vastapainon (3 500 kg) kanssa ja raskasta nostoa käyttäen. Keskipitkä kaivuvarsi Suurian ulottuman kuorma (kaivuvarren pää / kauhan tappi) Kuorma edessä Kuorma takana Kuorma sivulla Kuormauspisteen korkeus Alavaunun kokoonpano Ala-asento (vakioalavaunu), takapuskulevy nostettuna *3 850 * Ala-asento (vakioalavaunu), takapuskulevy laskettuna *3 850 *3 850 *3 850 *3 850 *3 850 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet *3 850 *3 850 *3 850 *3 850 *3 850 *3 850 Ala-asento (vakioalavaunu), takapuskulevy nostettuna * Ala-asento (vakioalavaunu), takapuskulevy laskettuna * *3 350 * *6 750 * *3 350 *3 350 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet *6 750 *6 750 *6 750 *3 350 *3 350 *3 350 *6 750 * *3 350 *3 350 *3 350 Ala-asento (vakioalavaunu), takapuskulevy nostettuna * Ala-asento (vakioalavaunu), takapuskulevy laskettuna * * * *3 150 * *8 750 *8 750 *8 750 *7 100 * *5 800 * *3 150 *3 150 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet *8 750 *8 750 *8 750 *7 100 *7 100 *7 100 *5 800 * *3 150 *3 150 *3 150 *8 750 *8 750 *8 750 *7 100 * *5 800 * *3 150 *3 150 *3 150 Ala-asento (vakioalavaunu), takapuskulevy nostettuna Ala-asento (vakioalavaunu), takapuskulevy laskettuna * * * * * * *7 550 * *6 000 * *3 100 *3 100 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet * * * *7 550 * *6 000 * *3 100 *3 100 *3 100 * * *7 550 * * *3 100 *3 100 *3 100 Ala-asento (vakioalavaunu), takapuskulevy nostettuna Ala-asento (vakioalavaunu), takapuskulevy laskettuna * * * * * *8 250 * *6 300 * *3 250 *3 250 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet * * *8 250 * * *3 250 *3 250 *3 250 * * *8 250 * * *3 250 *3 250 *3 250 Ala-asento (vakioalavaunu), takapuskulevy nostettuna Ala-asento (vakioalavaunu), takapuskulevy laskettuna * * * * *8 500 * *6 550 * *3 500 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet * * * * *3 500 *3 500 *3 500 * * * * *3 500 *3 500 *3 500 Ala-asento (vakioalavaunu), takapuskulevy nostettuna * * Ala-asento (vakioalavaunu), takapuskulevy laskettuna * * * * * * * * * * * *7 900 * *5 150 * *4 000 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet * * * * * *7 900 * *5 150 * *4 000 *4 000 *4 000 * * * * * *7 900 * *5 150 * *4 000 * Ala-asento (vakioalavaunu), takapuskulevy nostettuna Ala-asento (vakioalavaunu), takapuskulevy laskettuna * * *8 500 * *6 150 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet *8 500 *8 500 *8 500 *6 150 *6 150 *6 150 *8 500 * *6 150 * * Rajoitteena hydrauliikka, ei kaatokuorma. Nostokyky on ilmoitettu standardin ISO 10567:2007 mukaisesti, eivätkä ilmoitetut arvot ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Kuormituskohtana on kaivuvarressa olevan kauhan kallistuksen kiinnitystapin keskilinja. Keinuvan akselin on oltava lukittuna. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla ja jonka nostosylinteri on avattu eniäispituuteensa. Kauhaa tai pikakiinnikettä käytettäessä näiden paino on vähennettävä annetuista arvoista. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 27

28 M322F pyöräalustaisen kaivukoneen tekniset tiedot Nostokyky taittopuomi Arvot on ilmoitettu kiloina (kg), kauhan sylinteri ja kauhan nivel asennettuina, ilman työlaitetta, vastapainon (4 700 kg) kanssa ja raskasta nostoa käyttäen. Keskipitkä kaivuvarsi Suurian ulottuman kuorma (kaivuvarren pää / kauhan tappi) Kuorma edessä Kuorma takana Kuorma sivulla Kuormauspisteen korkeus Alavaunun kokoonpano Ala-asento (vakioalavaunu), takapuskulevy nostettuna *3 850 *3 850 *3 850 Ala-asento (vakioalavaunu), takapuskulevy laskettuna *3 850 *3 850 *3 850 *3 850 *3 850 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet *3 850 *3 850 *3 850 *3 850 *3 850 *3 850 Ala-asento (vakioalavaunu), takapuskulevy nostettuna *3 350 * Ala-asento (vakioalavaunu), takapuskulevy laskettuna * *3 350 *3 350 *3 350 *6 750 *6 750 *6 750 *3 350 *3 350 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet *6 750 *6 750 *6 750 *3 350 *3 350 *3 350 *6 750 *6 750 *6 750 *3 350 *3 350 *3 350 Ala-asento (vakioalavaunu), takapuskulevy nostettuna * *3 150 * Ala-asento (vakioalavaunu), takapuskulevy laskettuna *8 750 * * * *3 150 * *8 750 *8 750 *8 750 *7 100 * *5 800 * *3 150 *3 150 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet *8 750 *8 750 *8 750 *7 100 *7 100 *7 100 *5 800 * *3 150 *3 150 *3 150 *8 750 *8 750 *8 750 *7 100 * *5 800 * *3 150 *3 150 *3 150 Ala-asento (vakioalavaunu), takapuskulevy nostettuna * Ala-asento (vakioalavaunu), takapuskulevy laskettuna * * * *3 100 * * * *7 550 * *6 000 * *3 100 *3 100 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet * * * *7 550 *7 550 *7 550 *6 000 * *3 100 *3 100 *3 100 * * *7 550 * *6 000 * *3 100 *3 100 *3 100 Ala-asento (vakioalavaunu), takapuskulevy nostettuna * Ala-asento (vakioalavaunu), takapuskulevy laskettuna * * * *3 250 * * * *8 250 * *6 300 * *3 250 *3 250 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet * * * *8 250 * *6 300 * *3 250 *3 250 *3 250 * * *8 250 * *6 300 * *3 250 *3 250 *3 250 Ala-asento (vakioalavaunu), takapuskulevy nostettuna * Ala-asento (vakioalavaunu), takapuskulevy laskettuna * * * *3 500 * * * *8 500 * *6 550 * *3 500 *3 500 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet * * * *8 500 * *6 550 * *3 500 *3 500 *3 500 * * *8 500 * * *3 500 *3 500 *3 500 Ala-asento (vakioalavaunu), takapuskulevy nostettuna * * Ala-asento (vakioalavaunu), takapuskulevy laskettuna * * * * * * * * * * * * *7 900 * *5 150 * *4 000 *4 000 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet * * * * * * *7 900 * *5 150 *5 150 *5 150 *4 000 *4 000 *4 000 * * * * * *7 900 * *5 150 * *4 000 *4 000 *4 000 Ala-asento (vakioalavaunu), takapuskulevy nostettuna Ala-asento (vakioalavaunu), takapuskulevy laskettuna * * *8 500 *8 500 *8 500 *6 150 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet *8 500 *8 500 *8 500 *6 150 *6 150 *6 150 *8 500 *8 500 *8 500 *6 150 *6 150 *6 150 * Rajoitteena hydrauliikka, ei kaatokuorma. Nostokyky on ilmoitettu standardin ISO 10567:2007 mukaisesti, eivätkä ilmoitetut arvot ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Kuormituskohtana on kaivuvarressa olevan kauhan kallistuksen kiinnitystapin keskilinja. Keinuvan akselin on oltava lukittuna. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla ja jonka nostosylinteri on avattu eniäispituuteensa. Kauhaa tai pikakiinnikettä käytettäessä näiden paino on vähennettävä annetuista arvoista. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 28

29 M322F pyöräalustaisen kaivukoneen tekniset tiedot Nostokyky taittopuomi Arvot on ilmoitettu kiloina (kg), kauhan sylinteri ja kauhan nivel asennettuina, ilman työlaitetta, vastapainon (4 700 kg) kanssa ja raskasta nostoa käyttäen. Pitkä kaivuvarsi Suurian ulottuman kuorma (kaivuvarren pää / kauhan tappi) Kuorma edessä Kuorma takana Kuorma sivulla Kuormauspisteen korkeus Alavaunun kokoonpano Ala-asento (vakioalavaunu), takapuskulevy nostettuna *4 200 *4 200 *4 200 *4 150 *4 150 *4 150 Ala-asento (vakioalavaunu), takapuskulevy laskettuna *4 200 *4 200 *4 200 *4 150 *4 150 *4 150 *4 200 *4 200 *4 200 *4 150 *4 150 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet *4 200 *4 200 *4 200 *4 150 *4 150 *4 150 *4 200 *4 200 *4 200 *4 150 *4 150 *4 150 Ala-asento (vakioalavaunu), takapuskulevy nostettuna *5 100 * *3 100 *3 100 *3 100 Ala-asento (vakioalavaunu), takapuskulevy laskettuna *5 100 * *3 100 *3 100 *3 100 *5 100 *5 100 *5 100 *3 100 *3 100 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet *5 100 *5 100 *5 100 *3 100 *3 100 *3 100 *5 100 *5 100 *5 100 *3 100 *3 100 *3 100 Ala-asento (vakioalavaunu), takapuskulevy nostettuna * *3 150 * *2 750 *2 750 *2 750 Ala-asento (vakioalavaunu), takapuskulevy laskettuna *6 300 * *3 150 *3 150 *3 150 *2 750 *2 750 *2 750 *6 300 *6 300 *6 300 *3 150 *3 150 *3 150 *2 750 *2 750 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet *6 300 *6 300 *6 300 *3 150 *3 150 *3 150 *2 750 *2 750 *2 750 *6 300 *6 300 *6 300 *3 150 *3 150 *3 150 *2 750 *2 750 *2 750 Ala-asento (vakioalavaunu), takapuskulevy nostettuna *7 850 * *2 600 * Ala-asento (vakioalavaunu), takapuskulevy laskettuna *7 850 * * * *2 600 *2 600 *2 600 *7 850 *7 850 *7 850 *6 800 * *5 600 * *2 600 *2 600 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet *7 850 *7 850 *7 850 *6 800 *6 800 *6 800 *5 600 *5 600 *5 600 *2 600 *2 600 *2 600 *7 850 *7 850 *7 850 *6 800 *6 800 *6 800 *5 600 * *2 600 *2 600 *2 600 Ala-asento (vakioalavaunu), takapuskulevy nostettuna *2 600 * Ala-asento (vakioalavaunu), takapuskulevy laskettuna * * * *2 600 * * * * *7 300 * *5 800 * *2 600 *2 600 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet * * * *7 300 *7 300 *7 300 *5 800 * *2 600 *2 600 *2 600 * * * *7 300 * *5 800 * *2 600 *2 600 *2 600 Ala-asento (vakioalavaunu), takapuskulevy nostettuna * Ala-asento (vakioalavaunu), takapuskulevy laskettuna * * * *2 650 * * * *7 950 * *6 100 * *2 650 *2 650 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet * * * *7 950 * *6 100 * *2 650 *2 650 *2 650 * * *7 950 * *6 100 * *2 650 *2 650 *2 650 Ala-asento (vakioalavaunu), takapuskulevy nostettuna * Ala-asento (vakioalavaunu), takapuskulevy laskettuna * * * *2 850 * * * *8 500 * *6 450 * *2 850 *2 850 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet * * *8 500 * *6 450 * *2 850 *2 850 *2 850 * * *8 500 * *6 450 * *2 850 *2 850 *2 850 Ala-asento (vakioalavaunu), takapuskulevy nostettuna *9 450 * * Ala-asento (vakioalavaunu), takapuskulevy laskettuna *9 450 *9 450 * * * * *3 250 * *9 450 *9 450 *9 450 * * *8 100 * *6 000 * *3 250 *3 250 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet *9 450 *9 450 *9 450 * * * *8 100 * *6 000 * *3 250 *3 250 *3 250 *9 450 *9 450 *9 450 * * *8 100 * *6 000 * *3 250 *3 250 *3 250 Ala-asento (vakioalavaunu), takapuskulevy nostettuna Ala-asento (vakioalavaunu), takapuskulevy laskettuna * * *9 150 * *6 750 * takapuskulevy laskettuina Ala-asento (vakioalavaunu), kahdet *9 150 *9 150 *9 150 *6 750 *6 750 *6 750 *9 150 *9 150 *9 150 *6 750 * * Rajoitteena hydrauliikka, ei kaatokuorma. Nostokyky on ilmoitettu standardin ISO 10567:2007 mukaisesti, eivätkä ilmoitetut arvot ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Kuormituskohtana on kaivuvarressa olevan kauhan kallistuksen kiinnitystapin keskilinja. Keinuvan akselin on oltava lukittuna. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla ja jonka nostosylinteri on avattu eniäispituuteensa. Kauhaa tai pikakiinnikettä käytettäessä näiden paino on vähennettävä annetuista arvoista. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 29
