1 Työ raportti Geofysikaaliset reikämittaukset Eurajoen Olkiluodossa 22, kairanreiät OLKR5 OLKR8 ja OLKR5B OLKR8B Arto Julkunen Leena Kallio Pertti Hassinen Kesäkuu 22

2 AiASTROCK GEOFYSIKAALISET REIKÄMITTAUKSET EURAJOEN OLKILUODOSSA 22, KAIRANREIÄT OLKR5 OLKR8 JA OLKR5B OLKR8B Astrock Oy on tilauksen mukaisesti toimittanut tilaukseen 9738//llli liittyvät raportit ja datat. Helsingissä ( Arto Juikuner toimitusjohtaja, Astrock Oy Leena Kallio geofyysikko, Astrock Oy j )/ /.'.... ) /.;p ; / _...;:.,7.;. ::...!... _,.., / Pertti Hassinen geofyysikko, VTT

3 f \ 2'Lb \_LA c_a:e_ l 't{a\jf.\ TIIVISTELMÄ GEOFYSIKAALISET REIKÄMITTAUKSET EURAJ() 22, KAIRANREIÄT OLKR5 OLKR8 JA OLK Suomalaiset ydinvoimayhtiöt Teollisuuden Voima Oyj ja Fort käytetyn uraanipolttoaineen loppusijoitukseen Suomen kallio) tutkimus ja kehitystehtävistä huolehtii Posiva Oy. Loppusijoi kallioperätutkimuksia tehtiin neljällä alueella vuoteen 2 saakka. Lopulliseksi sijoituspaikaksi valittiin vuonna 2 Eurajoen Olkiluoto. Yksityiskohtaisilla tutkimuksilla pyritään lisäämään tietoa tutkimusalueen kallioperästä ja tarkentamaan aiempien tutkimusvaiheiden tuloksia. Osana yksityiskohtaisia tutkimuksia Astrock Oy teki geofysikaalisia mittauksia Eurajoen Olkiluodossa talvella 222. Tässä raportissa on esitetty Olkiluodon kairanreikien OLKR5 OLKR8 sekä OLKR 5B OLKR 8B mittaukset ja tuloskäsittelyt Reikämittauksia tehtiin kaikissa rei'issä seuraavilla menetelmillä: kalliopohjaveden ominaisvastus kalliopohjaveden lämpötila sähköinen ominaisvastus lyhyt ja pitkänormaali järjestelmällä sähköinen maadoitusvastus yksipistejärjestelmällä magneettinen suskeptiivisuus luonnon gammasäteily radiometrinen tiheysmittaus gammagammamenetelmällä kaliiperi sekä akustinen kokoaaltomuodon mittaus kahta lähetin vastaanotinväliä käyttäen Rei'issä KR5 ja KR8 tehtiin kairanreikätutkan testi. Rei'issä KR6, KR6B, KR8 ja KR 8B tehtiin gammaspektrometrimittaus. Reikämittausten lisäksi toimeksiantoon sisältyivät aineiston käsittely sekä tulosten esittäminen ja raportointi. Avainsanat: Geofysiikka, reikämittaus, ominaisvastus, gammasäteily, gammaspektri, kairanreikätutka, tiheys, suskeptiivisuus, kaliiperi, akustinen mittaus

4 ABSTRACT GEOPHYSICAL BOREHOLE LOGGING IN OLKILUOTO, EURAJOKI 2 22, THE BOREHOLES OLKR5 OLKR8 AND OLKR5B OLKR8B The Finnish power companies Teollisuuden Voima Oyj and Fortum Oyj prepare for fina disposal of spent nuclear fuel into the Finnish bedrock The related research and development tasks are carried out by Posiva Oy. The detailed bedrock investigations were carried out until 2 at four sites, Romuvaara in Kuhmo, Kivetty in Äänekoski, Olkiluoto in Eurajoki and Hästholmen in Loviisa. Olkiluoto site was selected for the fina disposal site on 2. The aim of the detailed investigation phases is to increase the knowledge of the bedrock on the areas and to complement the investigations made earlier. As a part of the detailed investigations Astrock Oy carried out geophysical borehole logging in Olkiluoto (Eurajoki) during winter 222. This report describes the logging at Olkiluoto site the boreholes OLKR5LKR8, OLKR5BOLKR8B, data processing and the results. The commission included geophysical borehole logging. Logging were carried out using the following methods: fluid resistivity fluid temperature short normal and Iong normal resistivity single pointresistance magnetic susceptibility natural gamma gammagammadensity caliper and sonic full wave form logging ( dual spacing) The testing of borehole radar was made in OLKR6 and OLKR8. Gammaspectrometer measurements were made in boreholes OLKR6, 6B, 8 and 8B. In addition to the logging the commission included data presentation and reporting. Keywords: Geophysics, borehole logging, resistivity, gamma radiation, gammaspectrometer, density, susceptibility, caliper, fluid, borehole radar

5 SISÄLLYSLUETTELO TIIVISTEL MÄ ABSTRACT. YLEST Ä MITTAUSMENETELMÄT JA LAITTEET S 3. AINEISTON KÄSITTELY YHTEENVETO... 7 LIITTEET

6 3. YLEISTÄ Suomalaisten ydinvoimayhtiöiden (Teollisuuden Voima Oyj ja F ortum Oyj) ydinjätehuollossa varaudutaan käytetyn uraanipolttoaineen loppusijoitukseen Suomessa. Olennaisen osan tähän liittyvistä tutkimuksista muodostavat sijoituspaikkatutkimukset, joita on tehty 98 ja 99luvuilla. Tutkimuksista on huolehtinut 996 alkaen Posiva Oy. Kenttätutkimusvaihe ajoittui alustavissa paikkatutkimuksissa vuosille Tarkennettu paikkatutkimusvaihe ajoittui vuosille Vuonna 2 Eurajoen Olkiluoto valittiin lopulliseksi sijoituspaikaksi. Astrock Oy suonttt geofysikaalisia reikämittauksia Eurajoen Olkiluodon kairanrei'issä OLKR5 OLKR8 sekä OLKR5B OLKR8B. Kenttätyöt tehtiin talven 2 22 aikana. Tässä raportissa on kuvattu työhön liittyvät kenttätyöt, aineiston käsittely ja tulokset. Toimeksiannon vastuuhenkilönä toimi Dl Arto Julkunen. Kenttätyöt ja tuloskäsittelyn tekivät Dl Arto Julkunen, Leena Kallio, Astrock Oy sekä Dl Pertti Hassinen, VTT.

7 5 2. MITTAUSMENETELMÄT JA LAITTEET Kenttätyöt käsittivät geofysikaaliset reikämittaukset kairanrei'issä OLKR5 OL KR8 sekä OLKR5B OLKR8B. Käytetyt menetelmät ja reikäsyvyydet ilmenevät taulukosta. Rekisteröintipisteväli oli pääsääntöisesti cm. Akustinen mittaus rekisteröitiin 5 cm:n pistevälillä ja kaliiperi cm:n pistevälillä. Gammaspektrimittauksen mittauspisteväli oli noin 5 cm. Kaikkiaan tehtiin seuraavat mittaukset: kalliopohjaveden ominaisvastus kalliopohjaveden lämpötila sähköinen ominaisvastus lyhytnormaalijätjestelmällä sähköinen ominaisvastus pitkänormaalijätjestelmällä sähköinen maadoitusvastus yksipistejätjestelmällä magneettinen suskeptiivisuus luonnon gammasäteily radiometrinen tiheysmittaus gammagammamenetelmällä kairanreiän halkaisija (kaliiperi) sekä akustinen koko aaltomuodon mittaus kahta lähetinvastaanotinväliä käyttäen. Mittaukset toteutettiin kaikilla suunnitelluilla reikäosuuksilla (taulukko ). Lisäksi rei'issä KR5 ja KR8 tehtiin kairanreikätutkan testi. Testillä selvitettiin yksireikämittauksella (reflektiomittaus) heijastuneen aallon vaimentumista käytännön olosuhteissa sekä tutkapulssin näkyvyyttä reiästä reikään. Mittaustuloksista voidaan nähdä, että tutkapulssi näkyy reikien KR5 ja KR8 välillä. Reikien etäisyys on 5,2 metriä. Reiästä reikään testin ensimmäisen pisteen syvyys on 5 m ja toisen pisteen syvyys on 7 5 metriä. Testin perusteella noin 52 m reikäetäisyyksillä voidaan tehdä tomografisen tutkimuksen edellyttämiä pyyhkäisyjä (scan, ks. Liite 22) riittävän laajakulmaisina, mutta osassa reikiä voimakas sähkönjohtavuus heikentää aallon tunkeutumisetäisyyttä. Rei'issä KR6, KR6B, KR8 ja KR8B tehtiin gammaspektrometrimittaus. Mittauksen tuloksena saatiin gammaspektristä lasketut U, K ja Thpitoisuudet insitu.

8 6 T auu kk Mitt ausmene t e lmät. Ja syvyysv äl t ( m. ) Menetelmä 5 5B 6 68 Kalliopohjaveden ominaisvastus 35,233,2 45,4 35,69,9 45,2 Kalliopohjaveden lämpötila 35,233,3 45,5 35,7, 45,3 Ominaisvastus (SN ja LN) 35,232,4 44,7 35,69,2 44,6 Maadoitusvastus 35,23,6 44, 35,68,6 44, Magneettinen suskeptiivisuus 35,23, 43, 35,67,4 42,7 Luonnon gammasäteily 35,232, 44,3 35,68,8 44, Gammagammatiheys 35,233,4 45, 35,69,9 45, Kaliiperi 35, 232,6 44,46 35, 68,93 44, Akustinen mittaus 35, 232,35 43,65 35, 69, 43,55 Kairanreikätutka Gammaspektrimittaus 35,69,7 45, Menetelmä 7 7B 8 88 Kalliopohjaveden ominaisvastus 35,56,7 45, 35,25,4 46,2 Kalliopohjaveden lämpötila 35, 56,9 45, 35,25,4 46,3 Ominaisvastus (SN ja LN) 35,55,8 44,3 35,24,7 45,5 Maadoitusvastus 35,55,2 43,7 35,24, 44,9 Magneettinen suskeptiivisuus 35,54, 42,4 35,23,2 43,7 Luonnon gammasäteily 35,55,6 43,9 35,24,2 45, Gammagammatiheys 35,55,6 44,8 35,25,5 46, Kaliiperi 35, 56,5 43,9 35, 24,75 45,35 kustinen mittaus 35, 55,6 43,45 35, 23,95 44,5 airanreikätutka 35, 23, ammaspektrimittaus 35, 25,4 46, Mittauksessa käytettiin noin 3 5 m mittaista kevlarvahvisteista polyuretaanipäällysteistä kaapelia, jonka vetolujuus on noin 25 kg. Mittauskaluston rakenne on seuraavanlainen (kuva ): Kuva. Wellmac/Umittauslaitteiston rakenne.

9 7 Tietokone toimii tiedonkeruuyksikkönä. Mittauksen aikana on mahdollista seurata kuvaruudulla mittauksesta syntyvää raakatulostetta. Tietokone on kytketty satjaliitännällä liitäntäyksikköön (Wellmac!LI), jossa on virtalähde ja tietoliikenneyksikkö. LI on taas kytketty kaapelikelan välityksellä anturijätjestelmään. Reikäanturissa on ylimpänä tietoliikenneosa, jonka alapuolelle voidaan kiinnittää muita antureita. Yhdellä kertaa voidaan periaatteessa mitata 6 menetelmää, mutta joillakin menetelmillä (kuten sähköiset mittaukset) on fyysisiä rajoituksia, esim tiettyjen anturien on oltava alimpana. Tämän vuoksi kaikki ajateltavissa olevat anturiyhdistelmät eivät ole mahdollisia. Ominaisvastusmittauksessa käytetty anturi koostuu kahdesta osasta: mittariosa sekä elektrodiosa. Mittaus tapahtuu pulssiohjatulla periaatteella. Yhtä rekisteröintiä kohden laite tekee aina vähintään kokonaisen jakson pituisen mittauksen, johon sisältyy positiivinen ja negatiivinen pulssi. Näin eliminoidaan luonnon potentiaalin sekä metallielektrodien polarisaati on mahdollisesti aiheuttamat häiriöt. V rrta voi olla suurimmillaan 5 ma. Varsinaisesti tällainen laite ei tarvitse kalibrointia, mutta mukana seuraavalla vastusyhdistelmällä voidaan tarvittaessa tarkistaa, onko laitteisto kunnossa. Perinteinen gammaanturi ia tiheysanturi (gammagamma) käyttävät keskenään samanlaista detektoriosaa, jossa on Nalkide (" x.5") ja valomonistinputki. Yhdistelmä on laajalti käytetty. Gammagammamittauksessa käytettiin säteilylähteenä Cs3 7 lähdettä, jonka nimellisaktiivisuus on 3 mci. Gammaanturi on kalibroitu Ruotsissa tehtaalla. Tiheysanturi on kalibroitu Posiva Oy:n ja eräiden mineraalitutkimusreikien kairausnäytteistä mitatulla aineistolla välille, (vesi) 2,5 3,2 g/cm 3. Luonnon gammasäteilyn spektri mitattiin Astrock Oy:n kehittämällä Specco2 anturilla, jonka pulssilaskurina toimii n. 8 cm 3 kesiumjodidikide. Laite on testien mukaan huomattavasti stabiilimpi kuin aiemmat kapeisiin reikiin suunnitellut laitteet. Stabiiliudesta seuraa mittaus ja tuloskäsittelytyön tehostuminen. Laitteen stabiiliutta on testattu mm. EUInterreg hankkeessa, jossa Noljan Geologinen Tutkimuskeskus (NGU) teki mittauksia perinteisellä tekniikalla toteutetulla spektrometrilla ja Astrock Speccolla. Alla olevassa kuvassa on ote raportista, jossa mittaustuloksia vertailtiin. NGU:n toriumtulokset korreloivat hyvin analyysinäytteisiin muunnoskertoimella,476. NGU:n mittauksen pisteväli on n. metri ja mittausaika 3 minuuttia per piste. Anturi on mittauksen ajalla paikallaan. Astrockin mittauksessa anturi on liikkeessä ja mittausaika sekuntia. Pisteväliksi muodostui n. 5cm.

10 8 A Borehole in Lapland: Total counts, K, U, Thcon_ce_ntr_ati_ o_ns, Total Gamma (Wellmac manufactured by MaJA) Total Gamma (As*"ock) &+======T=====F===om G+++4+ itatr nl l M Deplh[m) Kuva 2. Ote julkaisemattomasta raportista, joka tehtiin EUlnterreg rahoitteisessa gammaspektrometrauksen menetelmäkehittämishankkeessa. Gammaspektrometrauksessa vertikaaliresoluution parantaminen näyttää tuovan esille piirteitä, jotka nopeassa mittauksessa jäävät havaitsematta Kuvassa 3 on vertailu tuloksesta, kun mittaus on tehty kahdella eri nopeudella. Mittausnopeudet ovat n. 6 m/h ja n. 2 mlh. Pisteväli hitaassa mittauksessa on n. 5 cm ja nopeassa n. 5 cm. Kutakin pistettä on mitattu sekuntia.

11 9 Olkiluoto8: Hidas ja nopea spektrometrimittaus iaow t o t A :E[ tl l 4;!ft lijd Sy.tyys [m] Kuva 3. Gammaspektrimittaus kahdella eri pistevälillä. Mittausaika on molemmissa Os. Hitaammassa pisteväli on noin 5 cm ja nopeammassa noin 5 cm. Kuvasta voidaan todeta Specco 2anturin stabiilisuus ja tulosten toistettavuus. Suskeptiivisuusanturin kalibrointi tehtiin käyttäen hyväksi tehtyjä suskeptiivisuusmäärityksiä (taulukko 2). kairasydännäytteistä Veden lämpötilan mittauksessa käytettiin Pt elementtiä. Lämpötila kalibroitiin tarkkuuslämpömittarin (lukematarkkuus,5 C) avulla välillä 6 2 C. Veden ommatsvastus mitattiin samalla anturikokonaisuudella lämpötilan kanssa. Muoviputken sisällä olevan veden ominaisvastuksen mittaus tehtiin Wennerkon:figuraation tapaisesti jätjestetyillä rengaselektrodeilla. Kalibrointi tehtiin vertaamalla tuloksia standardiliuoksena kalibroidun johtavuusmittarin näyttämään. Kailiperimittaus (reiän halkaisijan määritys) tehtiin anturilla, jonka kolme jousikuorman varassa avautuvaa mittavartta oli kytketty yhteen. Mittavarsista käytettiin vain yhtä. Anturin resoluutio on noin,5,2 mm ja riippuu varsien asennosta. Varsien päissä olevien metallipalojen kuluminen aiheuttaa kalibroinnin muuttumista enimmillään.3 mm/ OOOm.

12 J kaapeliliirin ylaelej.ct:ron.iikk.a Ulhil.ä.he:iri asta.anot:in _l [ Kuva 4. Akustisen anturin rakenne. Akustisessa mittauksessa käytettiin ELGin valmistama KAS243anturia. Laitteessa on kaksi lähetintä ja yksi vastaanotin. Kokoaaltomuodon rekisteröinti tehtiin kahdella eri lähetinvastaanotinetäisyydellä ( ja,5 m, kuva 3). Akustisen lähteen keskitaajuus on 2 khz. Rekisteröinnit on tallennettu erillisellä, PCtietokoneeseen liitetyllä yksiköllä. Rekisteröintien resoluutio on 2 bittiä ja näytteenoton tarkkuus. ms. Anturin tarkemmat ominaisuudet ja mitat on esitetty liitteessä 5. Mittausnopeus säädettiin jokaisessa mittauksessa riittävän hitaaksi korkealaatuisen lopputuloksen saavuttamiseksi. Tämä nopeus valittiin laatutestien ja aikaisemman kokemuksen pohjalta sekä perustuen mittausnopeuden vaikutuksen testaukseen cm:n pistevälillä tehtyjen gamma ja gammagamma tulosten osalta (Julkunen 994, Okko et al. 994). Mittausnopeus arvo sekunnissa on todettu sopivaksi kompromissiksi mittauslaadun ja nopeuden välillä.

13 3. AINEISTON KÄSITTELY Mittaustulokset tarkastettiin alustavasti tukikohdassa päivittäin ja varmuuskopioitiin. Myöhemmin tehty tuloskäsittely käsitti tarpeellisten kalibrointien ja korjausten tekemisen, sekä tulosten puhtaaksipiirron ja tallennuksen tilaajan käyttämään luovutusformaattiin. Mittaustulokset on luovutettu tiedostoina tilaajan käyttöön. Tulokset on esitetty menetelmien 6 osalta liitteessä 2 profiilikuvien koosteina. Olkiluodon alueen erikoispiirteenä ovat olleet voimakkaat sähköiset häiriöt, jota ei ole voitu poistaa kokonaan 5 Hz notchsuodattimella (Julkunen et al. 996). Reiän OL KR8 mittauksissa häiriö aiheutti laskostumisen kautta veden johtavuusmittaukseen hieman pohjan yläpuolella vaikeasti eliminoitavan häiriöilmiön. llmiö toistui samassa vyöhykkeessä myös toistetussa mittauksessa. Häiriön vaikutusta vähennettiin mm. mittaamalla ylitiheällä pistevälillä. Aiemman kokemuksen perusteella häiriö on voimakkaasti paikkariippuvainen, eikä ole ollut kaikissa rei'issä yhtä häiritsevä. (Julkunen et al. 996). Joinakin ajankohtina häiriöt olivat niin suuria, että haittasivat muitakin mittauksia. Mittaustulosten kalbroinneissa käytettiin hyväksi petrofysiikan näytteitä. Näytteet valittiin syvyyskotjattujen mittaustulosten perusteella cm tarkkuudella. Näytteet analysoi GTK:n petrofysiikan laboratorio. Tulokset (Taulukko 2) käytettiin tiheys ja suskeptiivisuusarvojen kalibroinniksi mahdollisimman laajalta arvoalueelta, kiinnittäen erityistä huomiota myös matalan suskeptiivisuuden arvoihin jotka ovat indikatiivisia eri granitoidien välillä. Taulukko 2. Petrofysiikan näytetiedot Reikä Syvyys Näyte Tiheys Suskep Remanenssi Muuta numero (kg/m3) tiivisuus J(mA/m) (usi) KR7B sahattu KR7B sahattu KR KR KR KR KR KR KR KR KR KR KR KR KR sahattu KR sahattu KR

14 2 Suskeptiivisuusmittauksen lämpökäynti korjattiin tarvittaessa tietokoneavusteisesti, mutta lopputulos tarkastettiin käsin käyttäen kairasydännäytteistä tehtyjä suskeptiivisuusmäärityksiä. Mittaukset tehtiin pohjasta ylöspäin, jolloin anturi mittauksen alussa oli jo reiän lämpötilassa. Niistä rei'istä, joista ei ollut petrofysiikan tuloksia käytettävissä säädettiin tasoa muutaman kymmenen o 5 SI:n verran Tässä työssä tiheysmittaukset kalibroitiin petrofysiikan perusteella käyttämällä kairasydännäytteistä tehtyjä, laboratoriossa määritettyjä tiheysarvoja (Taulukko 2). Näytekohdat valittiin yhteistyössä tilaajan kanssa. Määritykset suoritti Geologian tutkimuskeskus (GTK). Gammagammamittauksesta poistettiin ennen kalibrointia luonnongammasäteilyn osuus. Gammaspektrin eri energiakanavien tuloksista laskettiin U, Th, Kpitoisuudet ns. Strippingmenetelmällä (Grasty 977). Spektrometrianturin kalibrointi tehtiin kalibrointilaatoilla 56 mm rei'issä. Kalibrointilaatat sijaitsevat GTK:n tutkimusyksikössä Lopella. Reikähalkaisijalla on välillä 56 mm 76 mm vähäinen vaikutus absoluuttisiin pitoisuusarvoihin. Mikäli mitatuista rei'istä saadaan analyysitietoa U, K ja Thpitoisuuksista, voidaan tämäkin ero todeta ja oikaista. Tuloksia on suodatettu 3 pisteen Fouriersuotimella. Kaliiperianturi kalibroitiin ennen ja jälkeen jokaista mittausta kalibrointirenkailla. Veden ominaisvastusmittauksen tulokset redusoitiin vastaamaan lämpötilaa +25 C lineaarisen muunnoksen avulla (Poikonen 983). R2soc = ( *TO)*RTo missä R2soc on veden ominaisvastus 25 Celsiusasteessa ja T ja R ovat veden ominaisvastus ja lämpötila. Kallion ominaisvastustuloksille tehtiin reikäveden ominaisvastukseen ja reikägeometriaan perustuva korjaus. Korjaukseen sovellettiin tarkoitusta varten saatavilla olevaa nomogrammia (Poikonen 983, Vaittinen 988). Akustisen mittauksen tuloskäsittelyssä on tulkittu profiileina P ja Saaltonopeudet eri lähetin vastaanotin etäisyyksille sekä eri aaltomuotojen vaimennukset. Lisäksi kokoaaltomuoto on esitetty aaltoesityksenä (liite 3). P ja Saallon poimintatapa oli puoliautomaattinen. Paalto on poimittu ensimmäisestä nousevasta käyrän osasta. Saalto on vastaavasti poimittu ensimmäisestä maksimista, missä Saalto erottuu. Molemmissa tapauksissa on aloitettu käsin poiminnalla ja jatkettu automaattisella rutiinilla, joka siirtyy käsinpoimintaan, kun poimittu aika poikkeaa liikaa edellisestä. Data on ennen tulkintaa suodatettu 5 khz alipäästösuodattimella. Suodatuksella ei ollut vaikutusta itse mittaussignaaliin. Poimintatarkkuus on noin ±25 m/s yhden metrin lähetinvastaanotin välillä. Saapumisaikojen erotuksesta ( dt) lasketun nopeuden tarkkuus on huonompi, noin ± m/s. Kallion rikkonaisissa kohdissa tarkkuus huononee, koska aaltojen tarkan saapumisajan havaitseminen vaikeutuu. P ja Saaltojen amplitudien vaimeneminen on laskettu integroimalla dataa ensimmäisen aallon saapumishetkestä alkaen,5 aallonpituuden verran ja

15 3 muuntamalla kahden lähetinvastaanotinvälin tulosten suhde suhteeksi db/m. Putkiaaltojen vaimeneminen on laskettu integroimalla valittujen aikaikkunoiden ( t) yli (m lähetin vastaanotinväli t = 7 5 fjs ja,5 m väli t = 8 6 fjs) ja muuntamalla energioiden suhde yksiköiksi db/m. Putkiaallon vaimenemista voidaan pitää tulkinnan kannalta parhaana edellisistä vaihtoehdoista (Okko & Hassinen 992). Amplitudien a ja a2 eron muuntaminen yksiköiksi db/m on laskettu seuraavasti: amp=4*log(a2/a) 3.2 Muille mittauksille ei tehty mittaustulosten arvoihin vaikuttavia korjauksia. Reikäsyvyys tarkistettiin ja korjattiin seuraavasti: geologisen aineiston avulla tutkittiin, mikä on ominaisvastusanturin syvyyskorjaus. Muut mittaukset sidottiin ominaisvastusmittaukseen käyttäen hyväksi gammasidontaa. Lopputuloksena mittaussyvyysarvot ovat keskenään noin ± cm:n tarkkuudella oikein. Syvyyskorjauskertoimet olivat enintään,2 % (kaliiperi), mutta yleensä huomattavasti alle promillen. Kaliiperimittauksessa käsiteltiin erikseen rakojen kaapelivenymään aiheuttamat paikalliset poikkeamat. Akustiselle mittaukselle on tehty kenttämittausvaiheessa kaapelin syvyysmerkkeihin perustuva matkakorjaus. Mittausaineiston käsittelyvaiheessa oli käytettävissä tiheysaineisto, johon tulosten syvyysarvot sidottiin. Näin ollen erillisenä tehdyn akustisen mittauksen syvyystarkkuus on lähes yhtä hyvä kuin muidenkin menetelmien ja tulokset ovat melko tarkasti vastaaviita syvyyksiltä kuin muidenkin menetelmien. Reiässä KR8B syvyysarvojen ja geofysiikan datojen välillä oli ristiriitaa. Geofysiikan tulokset kalibroitiin suojaputken alareunan sekä geologisten tarkastuskohtien mukaan.

16 5 4. ARVIO TULOSTEN TARKKUUDESTA JA VIRHELÄHTEISTÄ Tulosten tarkkuus voidaan jakaa kahteen osaan: matkan mittaustarkkuus sekä itse fysikaalisen parametrin mittaustarkkuus. Reikäsyvyyden mittaustarkkuus riippuu matkapisteen, paikannuksen ja mittauskaluston erotuskyvystä ja tarkkuudesta. Matkapisteen erotuskyky eli pienin matkapyörän sykäys on yksi cm. Paikannustarkkuus on reiän alussa suunnilleen sama kuin erotuskyky, mutta lopussa se riippuu matkamittauksen kalibroinnista ja korjauksesta. Mittauksen tyypillinen syvyystarkkuus on reiän yläosassa noin cm ja reiän ( m) pohjallakin noin,5 m. Korjatun syvyyden absoluuttisen tarkkuuden arvioidaan olevan parempi kuin 4 cm, mikäli matkareferenssinä olevat geologiset matkatiedot ovat olleet oikein valittuja. Akustisen tuloksen osalta erot voivat paikoin olla suurempia koska gammatuloksia ei ole mitattu samalla reikäänlaskulla. Eri mittaukset on sidottu toisiinsa kunkin menetelmän kanssa yhdessä tehdyn gammamittauksen avulla ± cm tarkkuudella menetelmien 6 osalta. Akustisen mittauksen syvyystieto on sidottu muihin menetelmiin ja kairausnäytteen syvyyteen käyttämällä samaa kelaa ja kaapelia sekä matkamerkkejä ja vertaamalla mittausprofiilia tiheysmittaustulokseen. Fysikaalisten parametrien arvioidut lopulliset tarkkuudet on koottu taulukkoon 2.

17 6 Taulukko 3. Mittausparametrien kalibroidut ja muunnetut suureet, lukematarkkuudet ja arvio lopullisesta absoluuttisesta tarkkuudesta. Menetelmä uure ukema lopullinen!rarkkuus arkkuus KallioJ:>9hjaveden ominaisvastus Phmm Ohmm 5 Ohmm Kalliopohjaveden lämpötila Pc. oc, SN/LNominaisvastus Phmm Ohmm 5 Ohmm Maadoitusvastus Phm Ohm 2 Ohmm Magneettinen suskeptiivisuus E5SI.5 Sl 5SI uonnon gammasäteily IJJ.Rih c/s JJ.Rih Gammagammatiheys g/cm" c/s. g/cm Kali_ri mm.5 mm.5mm Paallon nopeus, dt m/s.s ± m/s Paallon nopeus, t ja t2 m/s.s ±25 m/s Paallon vaimeneminen B/m 2 bittiä 5 db/m Saallon nopeus, dt m/s.s m/s aallon nopeus, t ja t2 /s,s 5m/s aallon vaimeneminen B/m 2 bittiä db/m Putkiaallon vaimeneminen B/m 2 bittiä db/m Gammaspektrometrin pitoisuustuloksen tarkkuuden määrittämistä ei voi yksinkertaisella luvulla kuvata, sillä tarkkuus riippuu pulssien lukumäärästä ja eri komponenttien keskinäisestä määrästä. Suuruusluokkana voidaan kuitenkin sanoa, että Kpitoisuuden keskihajonta FFT3suodatetussa datassa on noin %, Th ja U pitoisuuksien keskihajonta muutama ppm. Kenttätyövaiheessa tehtiin laadun varmistamiseksi tarkistusmittauksia.

18 7 5. YHTEENVETO Toimeksianto sujui pääosin suunnitelmien mukaisesti ja laajuisena. Työtä viivästytti veden tunkeutuminen kaapeliliittimeen tavanomaisten mittausten osalta. Gammaspektrimittaukset tehtiin vasta vuoden 22 keväällä. Olkiluodon tutkimuskohde on vaativa häiriöiden sekä suolavedestä ja vaihtelevan eristeisestä ja sähköä johtavasta kallioperästä koostuvan yhdistelmän vuoksi. Tämän vuoksi Astrock Oy varautui tulosten tarkasteluihin jo työn edetessä kentällä. Aineiston laatu on hyvä ja vastaa asetettuja vaatimuksia. Mittausten laatua varmistettiin mm. osittaisilla mittausten toistolla sekä alustavalla tulosten tarkastelulla jo mittausten aikana. Mittausten kuluessa aineistoa esikäsiteltiin ja tulostettiin luonnoksiksi jo tukikohdassa kenttätyön kestäessä. Siten mm. kairanreiän kunnon ja kallioolosuhteiden arvioita varten voitiin luovuttaa tilaajan pyytämää luonnosaineistoa muiden urakoitsijoiden käyttöön jo ennen tulosten raportointia. Myös tulkitsijoiden käyttöön luovutettiin aineistoa tarpeen mukaan ennen aineiston lopullista luovutusta.

19 8 VIITTEET: Julkunen, A. 994, Mittaus VTT:n testireiässä heinäkuussa 994. Työraportti VTT:lle, Astrock Oy 994 Grasty, R.L.: A general calibration procedure for airbome gammaray spectrometers, Report ofactivities, Part C, Geol. Surv. Can., Paper 77 lc. Julkunen, A., Kallio, L., Hassinen, P Geofysikaaliset reikämittaukset Eurajoen Olkiluodossa 995, kairanreiät KR2, KR3, KR4, KR6, KR7 ja KR8. Astrock Oy. Helsinki, Teollisuuden Voima Oy, Työraportti PATU957, 6 s. Julkunen, A., Kallio, L., Hassinen, P. I996. Geofysikaaliset reikämittaukset Eurajoen Olkiluodossa I996, kairanreikä KR9. Astrock Oy. Helsinki, Posiva Oy, Työraportti PATU 9643, II s. Okko,. Hassinen, P. I992. Akustinen luotaus kallion rakennetutkimuksissa, VTT Julkaisuja 7 62, 69 s. Okko,., Hassinen, P., Front K. I994, VTT test borehole for bedrock investigations, VTT Research Notes I538, ESPOO, 3ls. Poikonen, A., I983. Suitability of certain borehole geophysical methods for structural and hydrogeological studies of finnish bedrock in connection with disposal of nuclear waste, Helsinki, Voimayhtiöiden Ydijätetoimikunta, Report YJT s. Vaittinen, T., 988. Kallioreikätutkimusten tulosten käsittely, ja tulkintaohjelma LOG. Espoo, Valtion teknillinen tutkimuskeskus, Tiedotteita 922, 9 s.

20 9 LIITTEET.Mitattujen reikien sijainti tutkimusalueena 2 2.LKR5, Mittaustulokset (Menetelmät 8) 2 3. OLKR6, Mittaustulokset (Menetelmät 8) 22 4.LKR7, Mittaustulokset (Menetelmät 8) 23 5.LKR8, Mittaustulokset (Menetelmät 8) 24 6.LKR5B, Mittaustulokset (Menetelmät 8) 25 7.LKR6B, Mittaustulokset (Menetelmät 8) 26 8.LKR7B, Mittaustulokset (Menetelmät 8) 27 9.LKR8B, Mittaustulokset (Menetelmät 8) 28.LKR5, Mittaustulokset (Sonic) 29 ll.olkr6, Mittaustulokset (Sonic) 33 2.LKR7, Mittaustulokset (Sonic) 37 3.LKR8, Mittaustulokset (Sonic) 4 4.LKR5B, Mittaustulokset (Sonic) 45 5.LKR6B, Mittaustulokset (Sonic) 49 6.LKR7B, Mittaustulokset (Sonic) 53 7.LKR8B, Mittaustulokset (Sonic) 57 8.LKR6, Mittaustulokset (Gammaspektrometri) 6 9.LKR8, Mittaustulokset (Gammaspektrometri) 62 2.LKR6B, Mittaustulokset (Gammaspektrometri) 63 2l.OLKR8B, Mittaustulokset (Gammaspektrometri) LKR8, Mittaustulokset (Kairanreikätutka) Kuvaus Wellmacmittalaitteesta Kuvaus kairanreikätutkasta 7 25.Kuvaus gammaspektrometrista 7 26.Kuvaus akustisesta mittalaitteesta 72

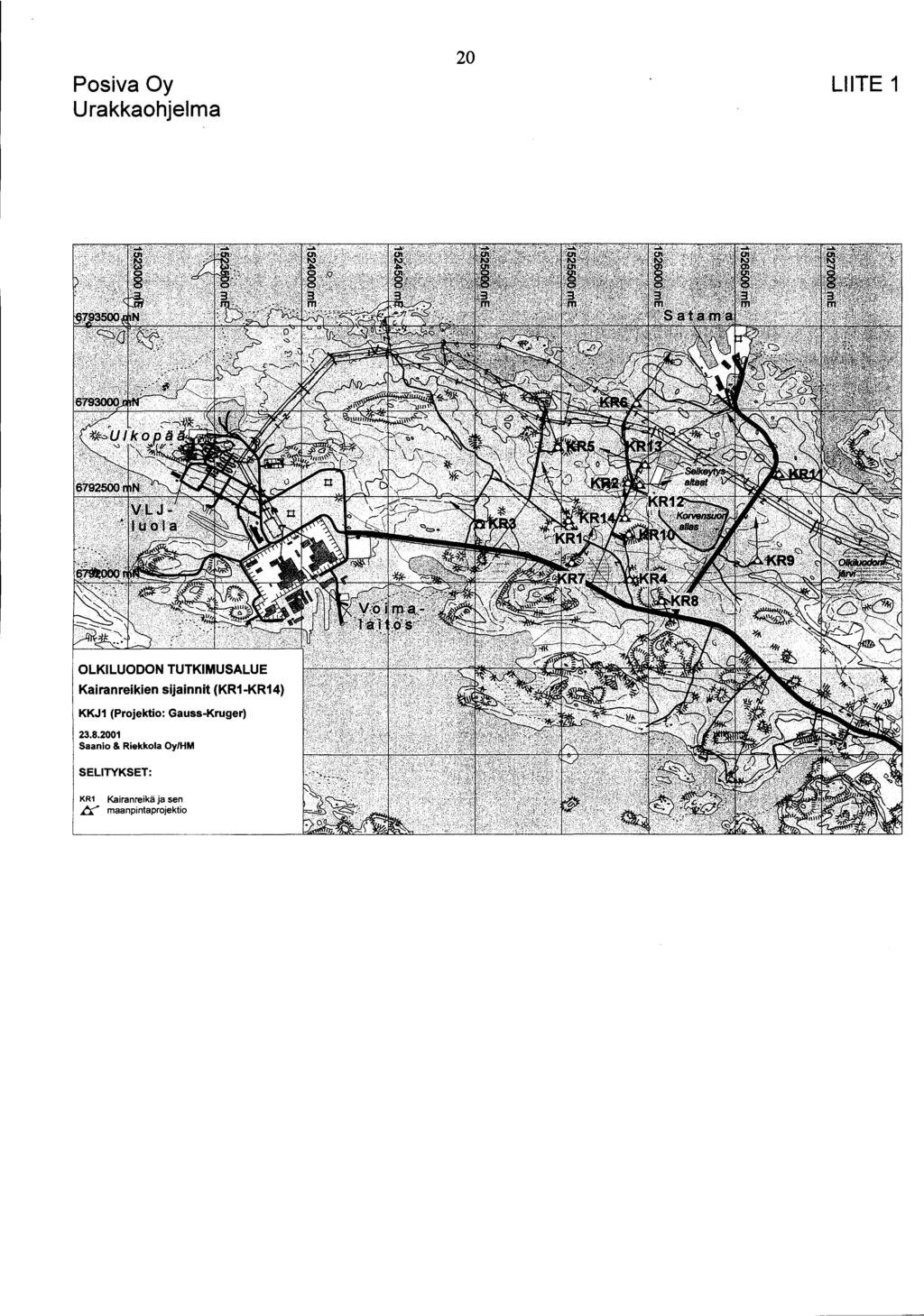

21 Posiva Oy Urakkaohjelma 2 LIITE OLKILUODON TUTKIMUSALUE Kairanreikien sijainnit (KRKR4) KKJ (Projektio: GaussKruger) Saanio & Riekkola Oy/HM SELITYKSET: KR K Kairanreikä ja sen maanpintaprojektia

22 Olkiluoto OLKR5 Liite 2, s. 2 Single Point Resistance [ohm] Short Normal Resistivity [ohmm] Long Normal Resistivity [ohmm] Fluid Resistivity [ohmm] Temperature [C] Susceptibility ( 6 SI] Density [kg/m 3 ] Caliper [mm] Natural Gamma [J.LRih] : : i r r ': r..., r ::l r r r r r r r r r r.., r r ::l..., II r lt \ \ t \... \ :..., ,., ::l j o =r ]: Single Point Resistance [ohm] Short Normal Long Normal Fluid Resistivity Resistivity Resistivity [ohmm] [ohmm] [ohmm] Temperature Susceptibility Density [C] [ e Sl] [kglmi Caliper [mm] Natural Gamma [JJ.Rih]

23 Olkiluoto OLKR6 Liite 3, s. 22 Single Point Resistance (ohm] Short Normal Resistivity [ohmm] Long Normaf Resistivity [ohmm] Fluid Resistivity [ohmm] Temperature [C] Susceptibility [68] Density [kg/mj Caliper [mm] Natural Gamma [J.&.Rih] o o 2 3 o 4 5 o :. Q) f f f f f f f f f f f f f f f f f f f f f f f f f f f f f! f!! r f t:. j \ \ \ : ;.., :... i 3..., J :;: ]: " o Single Point Resistance (ohm] Short Normal Long Normal Fluid Resistivity Resistivity Resistivity [ohmm] [ohmm] [ohmm] Temperature [C] Susceptibility Density [ e SJ] [kgtmi Caliper [mm] Natural Gamma [J.&.Rih]

24 Olkiluoto OLKR7 Liite 4, s. 23 Single Point Resistance [ohm] Short Norrnal Resistivity [ohmm] Long Norrnal Resistivity [ohmm] Fluid Resistivity [ohmm) Temperature [C] Susceptibility [68] Density [kglmi Caliper [mm] Natural Gamma [J.t.Rih] o o o E ä : lllrll J,....., i r... r J r j r r......,...j r...j r r.. r r r... r r r r r r r... ( <.....r : J i \,..... )(,.. r i,.. \ \... ( \ > r r r. r r r :::. L '...,...,...,...,., j..., C> g. =r 4,..., _ " Single Point Resistance [ohm] Short Norrnal Long Norrnal Fluid Resistivity Resistivity Resistivity [ohmm] [ohmm] [ohmm] Temperature [C) Susceptibility Density [.e Sl] [kglmi Caliper [mm] Natural Gamma [J.t.Rih]

25 Olkiluoto OLKR 8 Liite 5, s. 24 Single Point Resistance [ohm] Short Normal Resistivity [ohmm] Long Normal Resistivity [ohmm] Fluid Resistivity [ohmm] Temperature [C] Susceptibility [" 6 5] Density [kg/m 3 ] Caliper [mm] Natural Gamma [J.LRih] : i r ' IIr '"" f : f f f : : f : f r : r r r : : j......, j ' f """ r f : f f... f '"" f j f :... "'"... f i :..., f...,..., f f : J... f : f... f "" f i... r... :... f f : : r... f i : r "" r :..., f i... r r : j f :... : : : llllll L " ' \ r f : f : : f r : f f : f f f : f :... "'" r r : : : f : : i,..... f _,r l ; J L i i..., : i 4 =r Single Point Resistance [ohm] Short Normal Long Normal Fluid Resistivity Resistivity Resistivity [ohmm] [ohmm] [ohmm] Temperature [C] Susceptibility [ 6 Sl] Density [kglmi Caliper [mm] Natural Gamma [Rih]

26 .. Olkiluoto OLKR 58 Liite 6, s. 25 Single Point Resistance [ohm] Short Normal Resistivity [ohmm] Long Normal Resistivity (ohmm] Fluid Resistivity [ohmm] Temperature [C] Susceptibility [.a Sl] Density [kg/m 3 ] Caliper [mm] Natural Gamma [f.lr/h] E = Q " " _, ' ''"'.!!!... t t :. IIIIHI. llllliii ? g =r ]: Single Point Resistance [ohm] Short Normal Long Normal Fluid Resistivity Resistivity Resistivity [ohmm] [ohmm] [ohmm] Temperature [C] Susceptibility [esi] Density [kglmi Caliper [mm] Natural Gamma [f.lr/h] j
