Kokoamisohje Pavillon, 6-, 8-, 12-kulmaisen, ovaalin ja niiden yhdistelmien; rypäleen asennukseen, perustus-, lasien ja huopien kiinnitys-ohjeita.

Transkriptio

1 Onnittelemme Sinua tekemäsi Huvimaja-Kesäkeittiö -valinnan johdosta, olet päätynyt markkinoiden huolellisimmin suunniteltuun ja toteutettuun Bahamas, Barbados, Riviera Pavillon Huvimajaan-Kesäkeittiöön. Seuraavassa kerromme Sinulle kuvin ja sanoin miten perusta kannattaa tehdä ja huopa/lasit asennetaan sekä yksityiskohtia eri majakokojen asennuksesta. Kokoamisohje Pavillon, 6-, 8-, 12-kulmaisen, ovaalin ja niiden yhdistelmien; rypäleen asennukseen, perustus-, lasien ja huopien kiinnitys-ohjeita. Perustus voidaan tehdä muurikivistä, pilariharkoista, betonipilareista tai ORT-teräsruuveista, joiden päälle asennetaaan kyllästetty lankku tai lattianmuotoisesta betonilaatasta (paras ratkaisu). Lattiaelementit irrotetaan em. perustuksista siten, että lattia tuulettuu alta. Keskelle tulee kuvien mukaisesti yhtenäinen kantoalue. Kaikki pinnat samaan tasoon.. Oleellista on, että perustus on oikean kokoinen ja vaakasuorassa sekä myös pysyy vaakasuorassa.

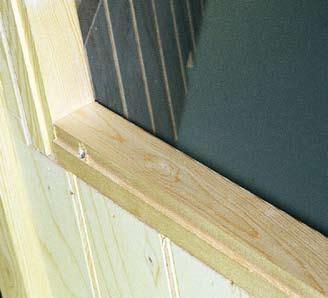

2 Pystytykseen tarvitaan majan koosta riippuen 2-5 henkilöä ja mm. seuraavia työkaluja; porakone, 6/7/8/10 mm terä, ruuvinväännin ja Torx 10/20/25 sekä mahdollisesti Pz 2 sekä PH 2, vesivaaka, hylsyavain 13, 10 ja 17 mm hylsyllä, jatkovarrella ja nivelellä (mieluimmin keskikokoa), listanaulaukseen sopiva vasara tai naulapyssy, puukko, mattopuukko, massapuristin, piikki, ruuvitalttoja, käsilämpöpuhallin, saha, tongit, siklilasta, hylsy-kulmaväännin 8 m mutterille, kumivasara, simpsihöylä, hiomakone, pistosaha, 8 metrin mitta, naulat tai pultit seinien väliaikaiskiinnitykseen (lattaraudassa olevat reiät), rautakanki lattian nostoon ja tarvittavien korokepalojen lisäämiseen), pieni sorkkarauta, sähköroikkia, kompressori/painletkua, katuharja, harja/kihveli, alumiininen työtaso, 2-3 kpl 7 askelmaisia tikapuita, jatkettavat tikkaat, huovan/vanerinpaloja lattian vaatraukseen, bitumihuopaa puun ja betonin/harkon väliin. Dyggert-naulat ja kattohuopanaulat/-hakaset eivät sisälly toimitukseen. 38 mm dyggert nauloja n. 300 kpl. Ohuita 20 mm huopanauloja kattopömpelin, pienten räystäälle tulevien huopapalojen sekä räystäskaistan taitteen naulaamiseen n kpl. Itse huopakatelaatan kiinnittämiseen suositellaan käytettäväksi 16 mm hakasia tai huopanauloja, joita tarvitaan kpl majan koosta riippuen. Lasien kiinnitykseen tarvittava väritön silikoni ja tippanokkalistojen alle sekä jäykistelistojen kylkiin tuleva liimamassa eivät kuulu toimitukseen. 1. Mikäli olet valinnut elementtitoimituksen ilman maalausta Sinun kannattaa maalata/maalauttaa elementit ja muu toimituksesessa tuleva puutavara kuivassa tilassa ennen pystytystä ja huopakatelaattojen/lasien ja helojen kiinnitystä. Pintojen (uralevyjen karhennus ennen maalausta ja urien/ urapohjien huolellinen läpikäynti maalilla) huolellinen kittaus, pohjamaalaus, välihionta ja kaksinkertainen pintamaalaus on syytä suorittaa huolella ja käyttää pintamaalaukseen (2-kertaisesti) esim. Tikkurilan Pikatehoa tai Teknoksen Eko Nordica maalia. Ensin pohjamaalaus siten välihionta ja pintamaalauskerrat. Näin Sinulla on iloa hankkimastasi Huvimajasta vuosikymmeniksi eteenpäin. Maalatut pinnat kannattaa toki tarkistaa vuosien kuluessa mm. mahdollisten mekaanisten vaurioiden vuoksi, sillä maalin ja puupinnan väliin ei saa päästä vettä/kosteutta turmelemaan puuta. 2. Maalauksen jälkeen on vuorossa lasien kiinnittäminen seinäelementeissä oleviin pokiin, tarkemmin sanottuna pokien uriin, joihin lasiruutu kiinnitetään värittömällä silikonilla (ei kuulu toimitukseen), asettaen ohuet puutikut lasien alareunan ja pokauran väliin asennusvaran tasaamiseksi. Lasin päälle ruuvataan ikkunakehikko. Vasemmalla lasi kiinteässä pokassa ja oikealla aukko, johon tulee aukeava ikkuna.

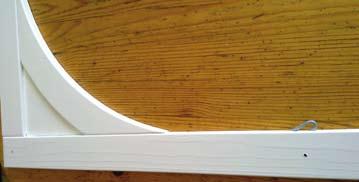

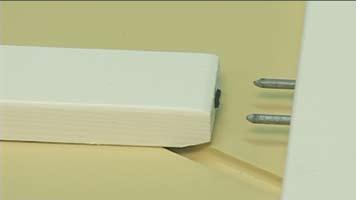

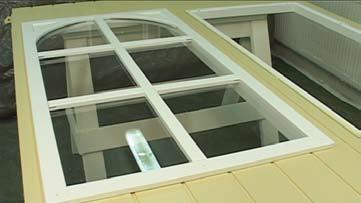

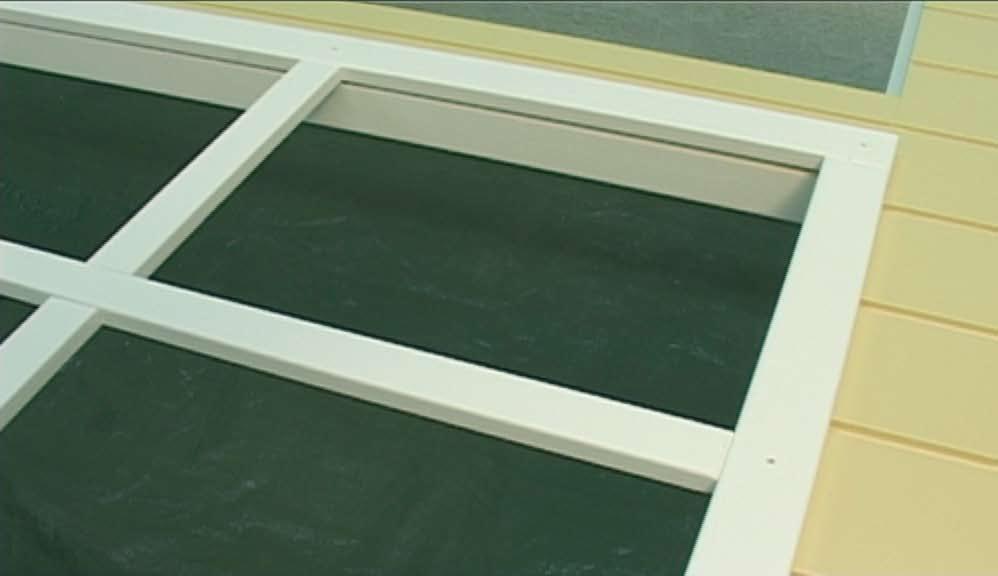

3 3. Joissakin malleissa ikkunaristikoiden kehikko on kiinteä ja ne maalataan kokonaisina ennen kiinnitystä lasin päälle seinäelementtiin. 4. Niissä malleissa, joissa kehikossa on irrotettava ristikko (ikkunanpesun helpottamiseksi) asennetaan irrotettavien ristikoiden/kehikon määlyt ja naulatapit paikoilleen vasta maalauksen jälkeen, asennus vasaralla tukevan alustan päällä Nauloista jää näkyviin mm, naulankärki ylöspäin, määlyjen ulkonema n. 8 mm. reikiin ei tule maalia, vaan ne on kyllästetty lakalla, kuten myös yläpuun helareiät. Sisäristikko laitetaan paikoilleen ulkokehään ennen kokonaisuuden paikoilleen ruuvausta. Ristikon alapäähän tulee messinkinaulalla kumipyörylä, jotta vesi ei jää makaamaan väliin. Ristikon vaakaripojen toisiin päihin voi laittaa n. 1 mm paksua tallaa asennuksen ajaksi,. Ulkokehä kiinnitetään 3x25 mm lieriökantaruuveilla paikalleen keskitetysti aukkoon ja symmetrisesti toisiinsa nähden. Aukeavissa ikkunoissa on pokiin pakotettava tasainen käyntiväli kehikon ruuvaamisen ajaksi.

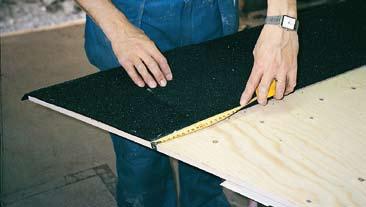

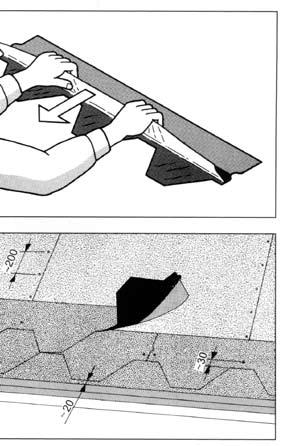

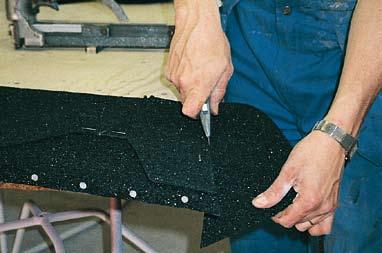

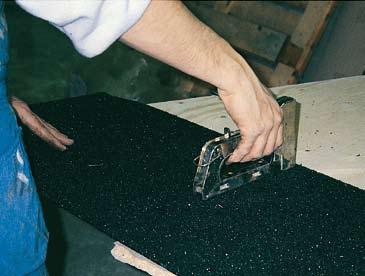

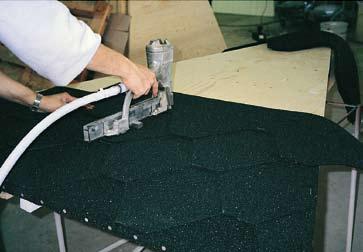

4 5 b. Jatkamme kattokolmioiden huovituksella siten, että leikkaamme B7 majaa varten räystäskaistarullasta hieman kattokolmion kannan leveyttä pidempiä pätkiä 6 kpl ja B10 majaa varten 8 kpl. Suoritamme huovituksen kolmio kerrallaan siten, että aloitamme kiinnittämällä kolmion kantaan leikkaamamme pätkän kaistaa, jätämme n. 18 mm menemään kannan ylitse tulevaa taitosta varten ja kiinnitämme kaistan n. 12 mm hakasilla tai huopanauloilla kattolevyyn. Asennamme kuvien mukaisesti huopakatelaatan 1 paikalleen, seuraavaksi laatat 2 ja 3, joista leikataan a-b-c kappaleet seuraavaa riviä varten ja jatkamme kuvien opastuksen mukaisesti. Laatat kiinnitetään kuvien mukaisesti ja n. 18 mm reuna taitetaan räystäälle ja kiinnitetään kuvan mukaisesti ohuilla 20 mm huopanauloilla räystääseen. Kolmion sivun ylittävä osuus leikataan mattopuukolla pois. Mitat noinmittoja mm Pavillon 10 kattopömpelin huovitussabluuna (B15 ovaalin kattopömpeleihin tulee neljää eri kokoa olevat vuodat, yhteensä 2x8 kpl, ja B7 majaan 6 kpl, niiden mitoitus otetaan ko. pömpelien kattokolmioista). 5. Seuraavaksi on vuorossa kattokolmioiden kattaminen palahuovalla. Toimitukseen ei sisälly huopanauloja/hakasia. Ennen huovitusta mahdollinen suojakalvo poistetaan (3 a). Huovan leveydestä riippuen sovellettava osien määriä. 5 a. Aloitamme kattopömpelin huovituksesta B 7 ja B 10, oheisen piirroksen mukaisesti tehdään esim. pahvista sabluuna, jonka mukaan leikataan räystäskaistarullasta 4 vuotaa (1 a), jotka kiinnitetään hakasilla pitkiltä sivulta siten, että reunataitokseen jää n. 18 mm reunaa (5 a ja 6 a), joka naulataan ohuilla 20 mm huopanauloilla kuvan mukaisesti. Piikki kiinnitetään 60 mm ruuvilla kuvan mukaisesti, ja piikin sekä vuotien saumat tiivistetään massalla ja/tai puulistalla.

5 Bahamas 7 kuusikulmainen 13 a 13 ab a x 10 a 12 9 a x 4 a 11 9 a a x 8 x 7 6 a ab 2 a a Jani Johannes & Reija Johanna

6 Bahamas ja Barbados Pavillon 10, 15 ja 27 kattokolmion huovitus B15 ovaalin huovitus voidaan tehdä kahdeksan kolmion osalta ennen katolle asentamista ja huovittaa pitkän sivun elementit, 2 normaali ja yksi kärjellään oleva elementti, per sivu katolla tai voidaan huovittaa kaikki elementit ennen katolle nostoa ja ratkaista kärjellään olevan kolmion sivujen saumojen huovitus etukäteen erikoislementin sivuille kiinnitetyllä kapealla räystäskaistalla, joka asettuu asennusvaiheessa viereisten elementien huopien pälle tai laittaa ko. saumaan täytelista, jonka päälle kiinnitetään kapea huopakaista. Kärjelleen tulevan ovaalin erikoiskattolementin huovitus elementtinä aloitetaan kärjestä, kun muiden elementtien huovitus aloitetaan aina kannasta kiinnittämällä ensin räystäskaista.b25 majan kattoelementin huovituksen aloitus samoin kuin B10, mutta tämän kolmio on pitempi ja aloituksen jälkeen sovellettava kaaviota ko. elementin mukaan. Huopien kiinnitys voidaan suorittaa myös kattoelementtien asennuksen jälkeen, tällöin on huolehdittava, että rakenus ei pääse sateella kastumaan ennen huopien kiinnitystä.

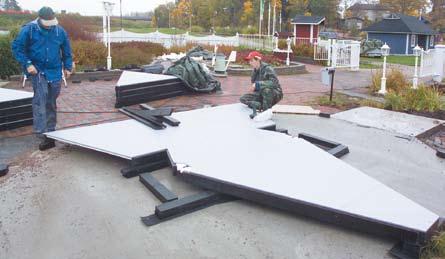

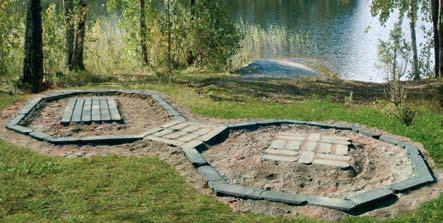

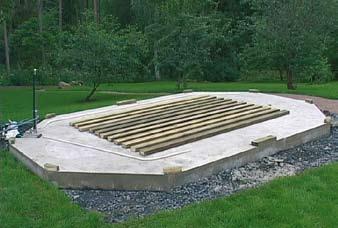

7 Seuraavassa kerromme Sinulle kuvin ja sanoin miten valmiiksi huovitettu ja lasitettu ja maalattu maja asennetaan. Bahamas ja Barbados Pavillon 7, 10 ja 15 Lattiaelementtien asennus Lattiaelementit sidotaan ruuveilla yhtenäiseksi kantavaksi lattiaksi, jonka päälle seinäelementit kiinnitetään. Lattialevyn alle on liimattu 30 mm styrox-eriste lämpöeristetyissä malleissa. Perustus voidaan tehdä pilariharkoille, betonipilareille tai ORT-teräsruuveille, paras ja helpoin vaihtoehto on lattian muotoinen yhtenäinen betonilaatta, josta lattiaelementit irrotetaan tuuletuksen varmistamiseksi n. 30 mm paksuisilla laudankappaleilla, joiden alle leikataan huopasuikaleet (bitumihuopa aina puun ja betonin väliin). Kahdeksankulmaisen majan kehälle tulee 16 kantoaluetta ja keskelle yksi. Ovaalin kehälle tulee 24 ja keskelle yksi iso kantoalue. Elementit ruuvataan 5x60 mm ruuveilla nurkistaan ja päältä 4x40 mm ruuveilla kiinni toisiinsa, keskelle tulevat pienet kolmiot ja 8-kulmiot viimeiseksi. Ovaalin lattioiden asennuksessa aloitetaan kahdesta kannat vastakkain tulevasta elementistä, joissa on omat runkopuut ja jatketaan siten, että joka toinen on rungollinen ja joka toinen ei. Tärkeää on, että alusta on vaakasuora ja elementtien saumat pakotetaan mahdollisimman tiiviiksi. Mahdolliset raot voidaan tiivistää massalla.

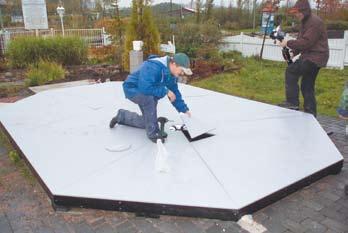

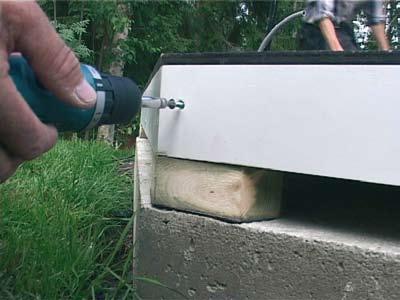

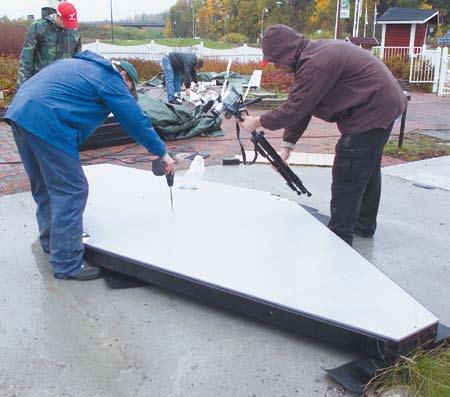

8 Lattialementit ruuvataan sivunurkistaaan 5x60 mm ruuveilla. Lattiaelementtien nurkkiin lattiatasoon, ja ovaalissa myös pitkälle sivulle, kiinnitetään kagdella ruvilla/kulma 4,5x25 mm uppokantaruuveilla aluminikulmat n. 30 mm lattian ulkoreunasta sisäänpäin lattiaan piirretyn merkin kohdalle (seinän ulkopinta tulee olemaan seinälevyn vahvuuden verran eli n. 9 mm ulkona lattian reunasta). Kuvissa asentaja merkkaa ruuvin paikan piikillä ja ruuvaa kulmat kiinni. Seinäelementtien alapuuhun kiinnitetään puutapit, jotka ohjaavat lattiaelementissä olevan reiän avulla seinäelementit oikealle paikalleen Jani Johannes & Reija Johanna

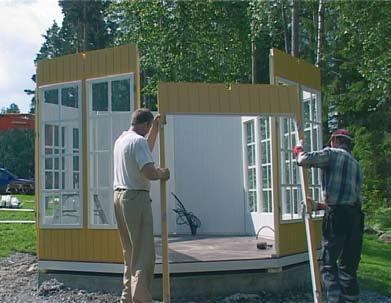

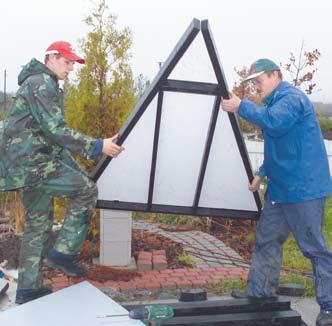

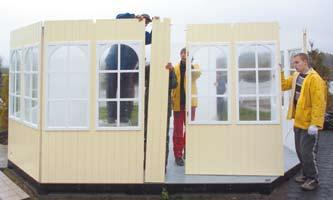

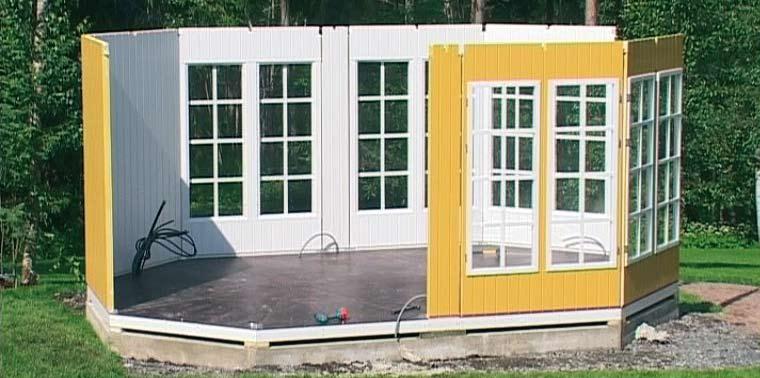

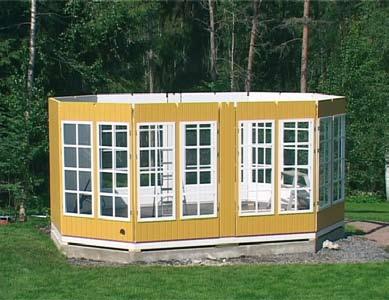

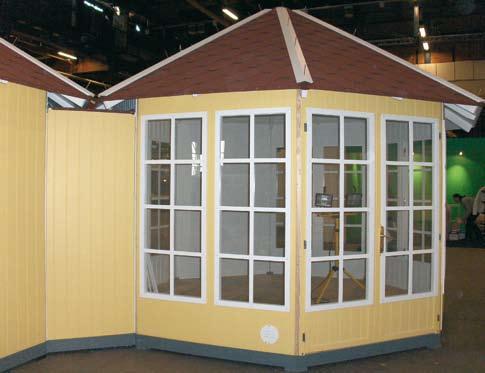

9 Näiden kuvien asennuksissa majojen elementit on maalattu valmiiksi ja huopakatelaatat, ikkunalasit ja lukot on kiinnitetty jo aikaisemmin valmiiksi, joten työ asennuspaikalla sujuu joutuisasti. Ensimmäinen seinäelementti (ovi viimeiseksi) tuodaan halutulle paikalle ja yksi asentaja jää pitämään sitä pystyssä kahden muun asentajan tuodessa toisen elementin edellisen viereen. Kaksi kulmassa olevaa elementtiä pysyy jo itsestään pystyssä (ei myrskysäällä), niitä tukee lattian ja elementin välinen puutappi sekä kahden seinäelementin väliset liitinlevyt, jotka on yläpäässä väliaikaisesti lukittu toisiinsa pultilla tai naulalla. Kaikkien muiden elementtien paitsi ovielementin sisäpuolelta alumiinikulmissa olevien reikien lävitse ruuvattavat täkkiruuvit voidaan jo täsä vaiheessa kiinnittää, mikäli lattia on ja pysyy vaakasuorassa ja seinäelementin alaosa on tiviisti lattialementissä kiinni (nyt seinäelementit pysyvät jo tukevasti paikallaan), 6-, 8- ja 12-kulmaisissa Bahamas Pavillon -majoissa seinäelementit ovat samankokoisia, ovaalissa on kaksi kapeaa elementtiä, muiden ollessa samankokoisia. Seinäelementtien identtisyyden ansiosta, esim. parioven, mahdollisten umpinaisten seinien ja avattavien ikkunoiden sijainti voidaan valita asennusvaiheessa. Seinäelementtien asennus valmiin lattian päälle 2011 Jani Johannes & Reija Johanna

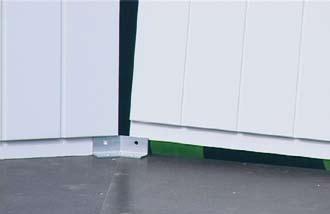

10 Yllä olevassa kuvassa vasemmalla ovaalin kapean seinäelementin kiinnitys suoralla alumiinikulmalla ja oikealla kulmaan taivutettu alumiinikulma, jolla kulmittaiset elementit kiinnitetään. Ensin porataan alkureikä n. 2-3 mm terällä ja sitten ruuvataan täkkiruuvilla alumiinikulmat lujasti seinäelementteihin kiinni.

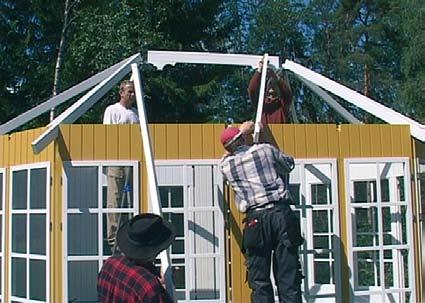

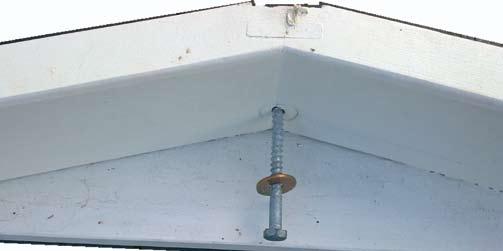

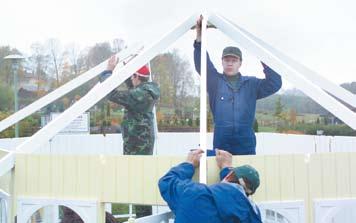

11 Pavillon majojen erillisten kattotuolien asennus. Viereisissä/ylimmäisissä kuvissa teräsliitinlevy ja yläpuolella olevassa kahdessa kuvassa kuusikulmaisen vaneriliitos. Lukkopultit (8x100 mm) lyödään kattotuoleihin paikoilleen siten, että kanta tulee loveuksen vastakkaiselle sivulle. Yhteen kattotuoliin (ovaalissa kahteen) asennetaan teräsliitinlevy paikoilleen. Teräslevystä vain ylimmät reiät käytössä. Pavillon majojen kattotuolit kiinnitetään yläpäässä toisiinsa teräsliitinlevyllä/8x100 mm lukkopultilla (ovaalissa 2 teräsliitinlevyä), kuusikulamaisen majan kattotuolit kiinnitetään vanerilevyllä ja kaikkien Pavillon-majojen seinäelementit yläosastaan toisiinsa ja kattotuoliin (lovettu puoli seinäelementin liitinlevyä vasten) seinäelementin teräsliitinlevyllä/8x100 mm lukkopultilla. Näin saadaan peräänantamaton liitos katon, seinien ja lattian välille, sillä alaosastaan kaikkien Pavillon-majojen seinäelementit ovat kiinni toisissaan ja lattiassa alumiinikulmalla/6x50 mm täkkiruuvilla/lukkopultilla.

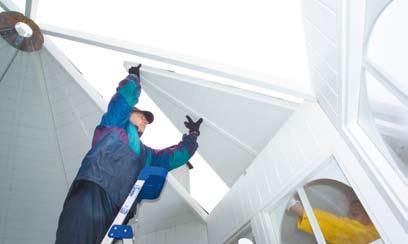

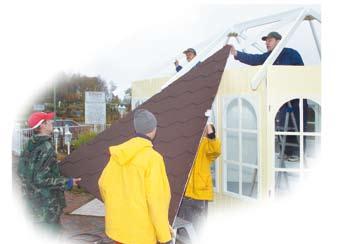

12 Pavillon majojen kattoelementtien asennus erillisten kattotuolien päälle. Kattoelementit nostetaan 2-3 henkilön voimin siten, että sisällä on yksi asentaja tikkailla vastaanottamassa kärkeä ja ulkona kaksi asentajaa nostaa elementtiä paikalleen siten, että alapää lukittuu ensin paikalleen. Sisäkaton ja seinän saumasta tulee aivan tiivis. Sisäkaton ja kattovasojen väliin jää hieman rakoa, jonka kattolista peittää. Sisäpuolella seinän ja kattovasojen välinen rako tiivistetään akryylimassalla Jani Johannes & Reija Johanna

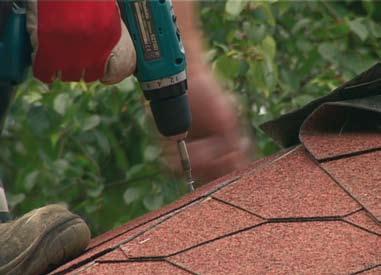

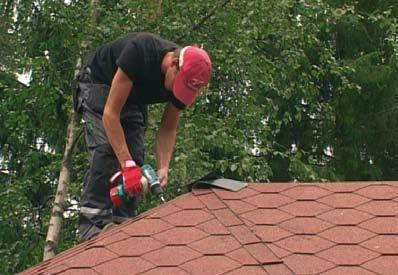

13 Kattoelementit kiinnitetään katolla 4x40 tai 4 x 50 mm (3-12 kpl/sivu majan koosta riippuen) ruuveilla kattotuoleihin ja ovaalin erikoiskattoelementit lisäksi kannastaan viidellä 4x50 mm ruuvilla kurkihirteen. Räystään saumoihin tulevien pienten huopapalojen kiinnityksen jälkeen harjalistat kiinnitetään 90 mm ruuveilla kattotuoleihin (alapää n.10 mm kattoreunasta sisäänpäin, 3 huopanaulaa/pala).

14 Tuuletusputki työnnetään teräksisen harjaleveyn reiästä sisään ja tuuletuskanavan suojana toimiva kattopömpeli" ruuvataan 90 mm ruuveilla kruunuksi harjalistojen päälle. Kattotuolia ja seinäelementtiä yhdistävien teräslitinlevyssä olevien lukko-pulttien kiristyksen jälkeen jäykistelistat sivellään runsaalla liimamassalla kummaltakin seinäelementteihin yhdistyvältä sivultaan ja ruuvataaan ulkopuolelta seinäelementtien väliin ennen ulkonurkkalistan naulausta 4x40 mm ruuveilla listaan valmiiksi tehtyihin reikien mukaisesti. oven pielen jäykistelistat asennetaan vasta, kun oven asennus on suoritettu Oven painikekilvet kinnitetään 4x40 mm ruuveilla. Kynnys kiinnitetään neljällä 5 x 60 mm ja neljällä 4 x 40 mm ruuvilla, kaksi reunoille ja kaksi keskelle lattian runkopuiden kohdalta.

15 Oven karmit kiinnitetään lukkopultilla. Alumiinikulmat, joissa ei ole neljää reikää, on tarkoitettu oven pieliin, toinen vasempaan ja toinen oikeaan. Niihin porataan reikä lukkopultille ulkopuolelta oven karmissa olevan reiän mukaisesti senjälkeen kun ovi on passattu siten, karmit on vaakittu pystysuoraan ja oviaukko alhaalta on mm karmien sisälistan juuresta mittatuna, jos aukon mitta ei täsmää vaakituksen kanssa, valitaan käyntivaran sopivuus tärkeimmäksi, tarvittaessa hiotaan tai sahataan kynnystä lyhyemmäksi. Käyntivara on oltava sopiva ja molempien oviparien yläosien raot ovat tasasuuret. Tämä senjälkeen, kun maja on täysin asettunut paikalleen vaakasuoraan ja seinäelementit on kiinnitetty täkkiruuveilla. Painikkeet, lukot ja tuulihaat oviin ja ikkunoihin sekä oven reunasalvat ja tuuletusventtiilin säleikkö ruuvataan paikoilleen. Reunasalvan lukitustapille porataan lukitusreikä mitoittamalla tapin paikka kynnykseen ja yläkarmiin

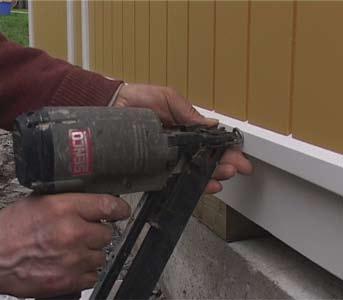

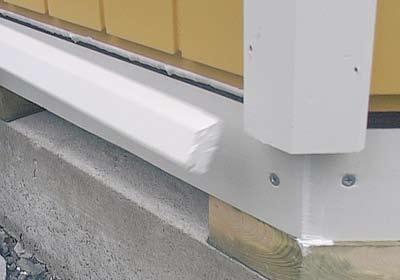

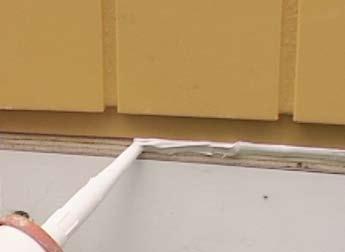

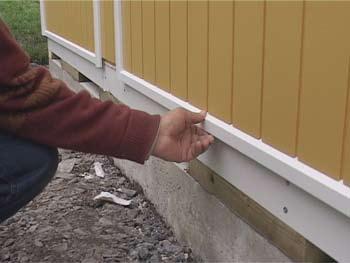

16 Seinäelementin ja lattian saumaan levitetään runsaasti liimamassaa ja naulataan tippanokkalista dyggertnauloilla. Liimamassa levitetään myös nurkkiin jäykistelistan ja lattian saumaan sekä kynnyksen ja lattian saumaan. Kahdeksankulmaiseen majaan tulee 7 samanpituista ja kokoista listaa + ohut kynnyksen alle. Ovaaliin tulee 4kpl pidempiä pitkälle sivulle + 2 lyhyttä kapeiden seinäelementtien saumoihin ja neljä normaalia + kynnyksen lista. Listojen asennusjärjestys siten, että yksi ulkonurkkalista naulataan kiinni ja tippanokkalista sen kylkeen tiiviisti ja seuraava ulkonurkkalista naulataan siten että se vuorostaan tippanokkalistan toiseen päähän tiiviisti, lyhennetään tarvittaessa, jos pituus ei riitä tasataan rako ja laitetaan liimamassaa. Ovaalin pitkän sivun t-listojen ja saumalistojen kiinnityksen jälkeen kapean elementin tippalistat sahataan mitan mukaan peitelistojen välin pituisiksi pidemmästä listasta. Ulkonurkka-koristeet 5x60 mm ruuveilla kiinnitetään ulkonurkkalistojen naulauksen jälkeen (ovaalin pitkälle sivulle vasen- ja oikeakätiset jiiriin ajetut).

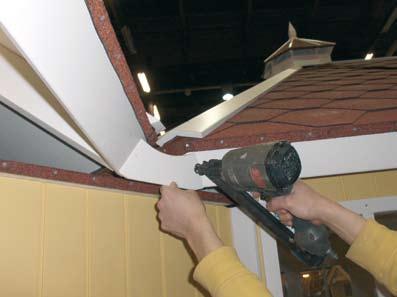

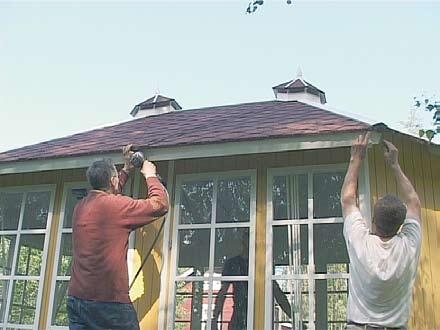

17 Räystäslaudat ja ulkonurkkalistat kiinnitetään 38 mm dyggert-nauloilla 5/reuna jäykistelistan kiinnityksen jälkeen. Pieni välipala (alemmassa kuvassa) naulataan B15 ovaalin pitkän sivun räystäslautojen väliin. Ulkonurkka-koristeet 5x60 mm ruuveilla kiinnitetään ulkonurkkalistojen naulauksen jälkeen (ovaalin pitkälle sivulle vasen- ja oikeakätiset jiiriin ajetut). Kynnyksen ja lattian saumaan ulkopuolelle alasaumaan levitetään liimamassa ja tämän päälle ohut tippanokkalista dyggertnauloilla. Teräslevyn suojavaneri kiinnitetään 4x40 mm ruuveilla. Ovaalimallissa kurkipuun kummallekin puolelle tulee vasemmalle vasenkätinen ja oikealle oikeakätinen suojalevy teräslevyä ja tuuletusputkea vasten. Lautasventtiili kiinnitetään ruuveilla.

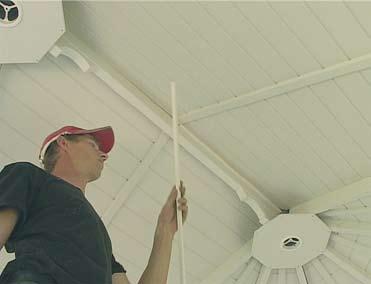

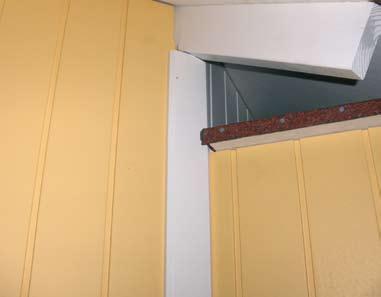

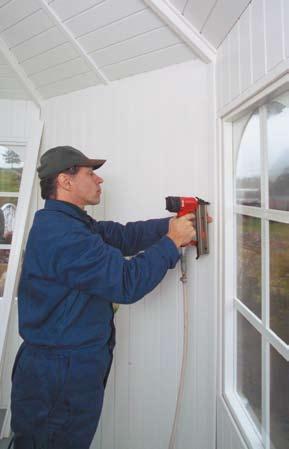

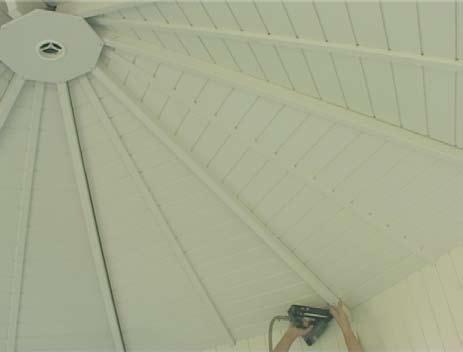

18 Katon saumalistat 4 naulaa/lista ja jäykiste-listojen jälkeen sisä-nurkkalistat (läpivientien tiivistyksen jälkeen) kiinnitetään 38 mm dyggertnauloilla 5/reuna. Katon saumalistoissa vasen- ja oikeakätiset jiirit. Kurkipuun ja kattoelementtien saumoihin tulee lyhyttä saumalistaa ja ovaalin erikoiskattoelementtien saumoihin pitempää saumalistaa, jiirit vasen ja oikea.

19

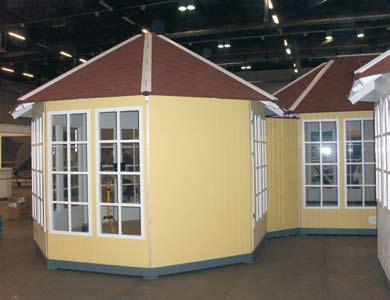

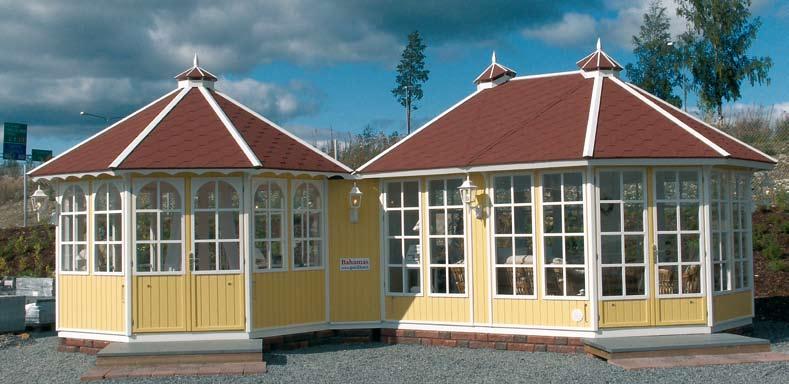

20 Pavillon Rypäleen yhdyskäytävän asennus Yhdyskäytävän lattia asennetaan B10 ja B15 lattioiden asennuksen yhteydessä Yhdistettävien majojen katon asennuksen jälkeen yhdyskäytävän seinät laitetaan paikoilleen ja yhdyskäytävän katto nostetaan seinien päälle. Tätä ennen on oviaukon karmit lukittava paikoilleen yläpäästä lukkopultilla ja mutterilla sekä alapäästä täkkiruuvilla alumiinikulma kiinni seinäelementtiin. Seinät sidotaan 90 mm ruuveilla vinosti lähtien oviaukon 55 mm:n listan reunasta (siten, että ruuvin kanta jää sisänurkkalistan alle). Ennen em. kiinnityksiä varmistuttava, että välikaton saumassa huopa on asianmukaisesti ja että lattia on vaakasuorassa ja seinät pystysuorassa vesivaa-alla tarkistettuna. Yhdyskäytävän ja majan seinien saumaan tulee vasen- ja oikeakätiset saumalistat. Räystäslautojen väliin naulataan yhdyslauta.

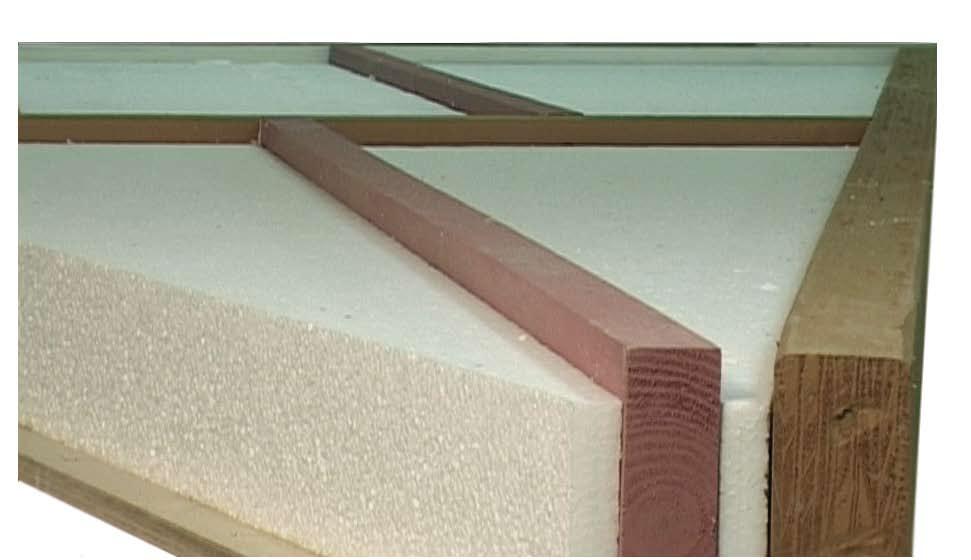

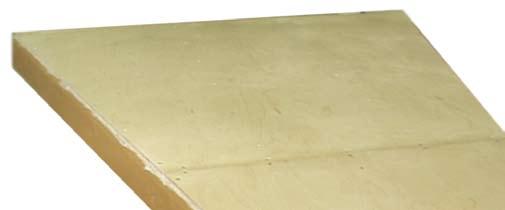

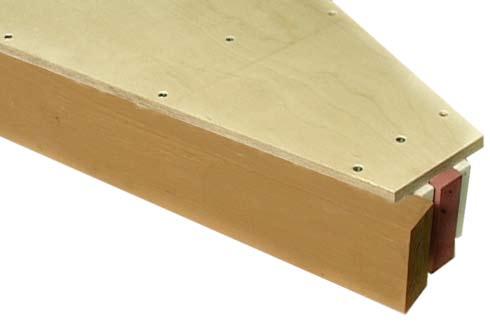

21 Pavillon 25, 23 m2, 12-kulmainen Toisin kuin 8-kulmaisessa ja ovaalissa 12-kulmaisen latiaelenentit on rakennettu oheisten kuvien mukaisiksi ja ovat kaikki samanlasia/symmetrisiä keskenään. Pavillon 12-kulmaisen lattia alapuolelta katsottuna, lisävarusteena 75 mm styrox-eriste

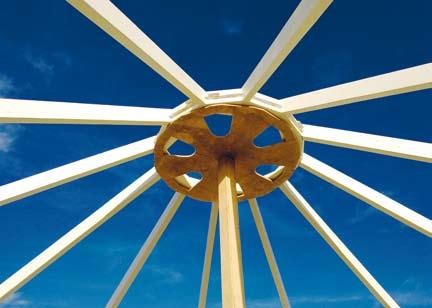

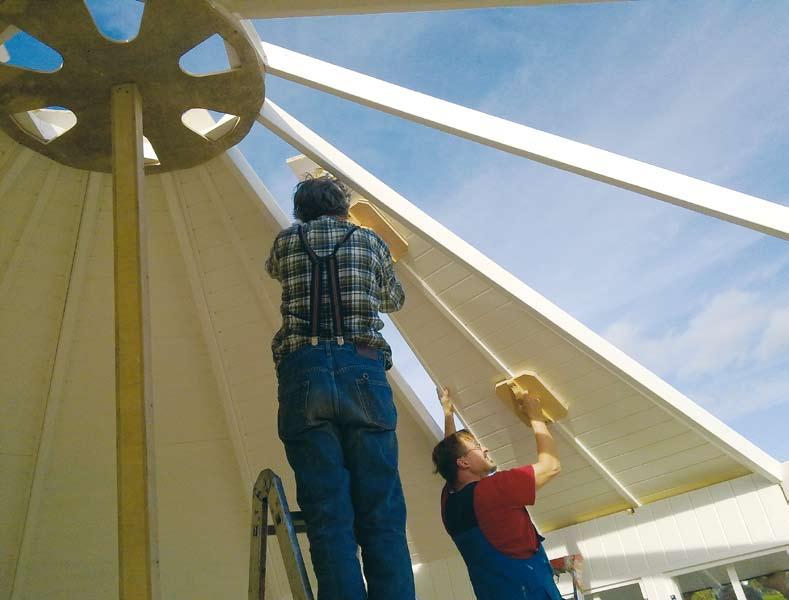

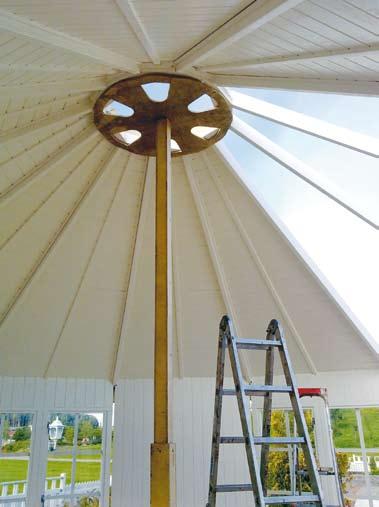

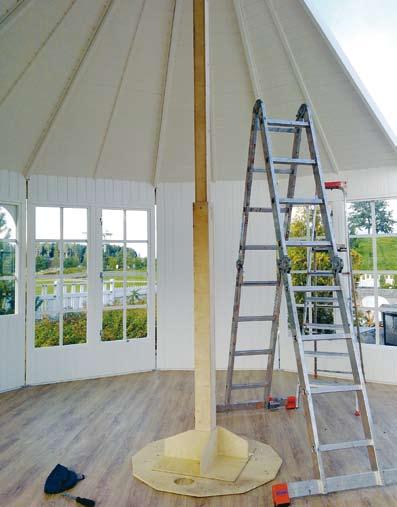

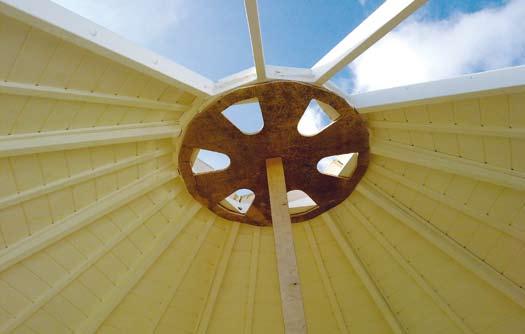

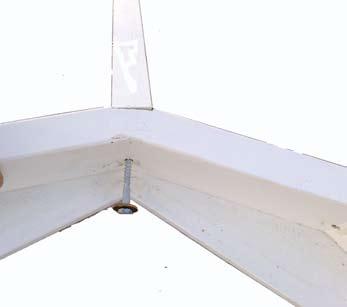

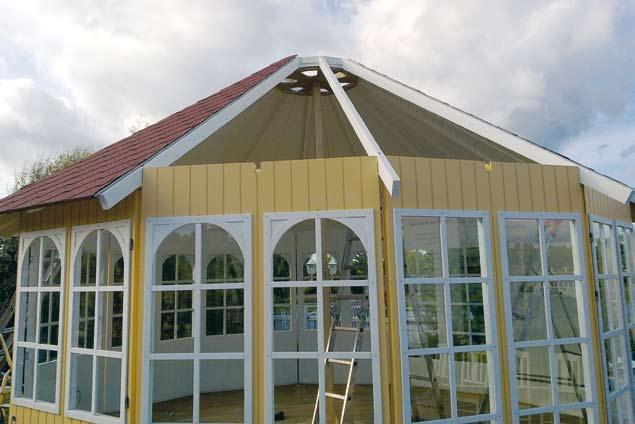

22 Pavillon 25, 23 m2, 12-kulmainen Toisin kuin 8-kulmaisessa ja ovaalissa 6- ja 12-kulmaisen kattotuolit sidotaan allaolevien kuvien mukaisesti puukehikkoon täkkiruuvilla, apuna kattotuolien nostoon ja paikalleen asentamiseen käytetään erityistä 12-k-työvälinettä, joka esiintyy kuvissa. ylhäältä päin katsottuna ylhäältä päin katsottuna ylhäältä päin katsottuna alhaalta päin katsottuna alhaalta päin katsottuna

23

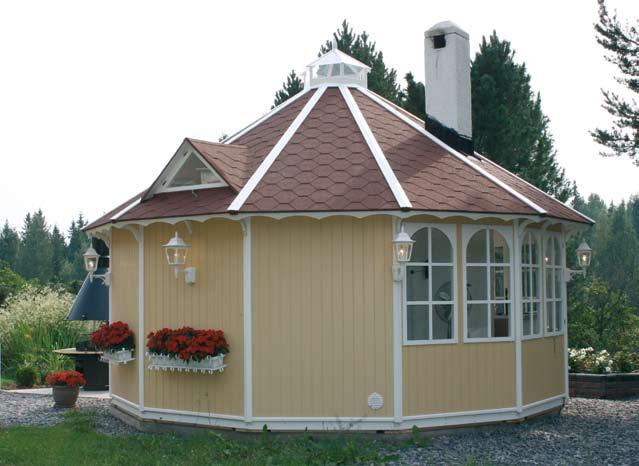

24 Pavillon 25, 23 m2, 12-kulmainen Bahamas Pavillons Pl 27, Tampere, tel
