Invacare SB 755. Käyttöohje. Tämä opas on annettava loppukäyttäjälle. Lue tämä opas ENNEN tuotteen käyttöä. Säilytä opas myöhempää tarvetta varten.

Transkriptio

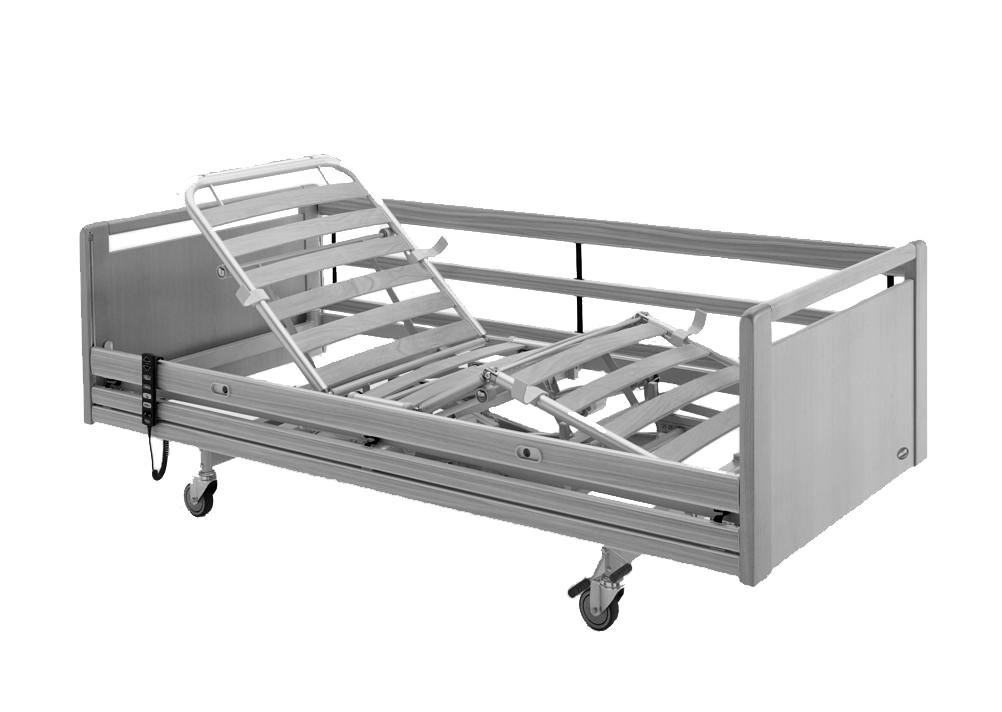

1 Invacare SB 755 fi Vuode Käyttöohje Tämä opas on annettava loppukäyttäjälle. Lue tämä opas ENNEN tuotteen käyttöä. Säilytä opas myöhempää tarvetta varten.

2 2017 Invacare Corporation Kaikki oikeudet pidätetään. Koko materiaalin tai sen osan uudelleenjulkaisu, jäljentäminen tai muuttaminen on kiellettyä ilman Invacaren etukäteen antamaa kirjallista lupaa. Tavaramerkit ilmaistaan symboleilla ja. Kaikki tavaramerkit ovat Invacare Corporationin tai sen tytäryhtiöiden omistamia tai lisensoimia, ellei toisin ole ilmoitettu.

3 Sisällysluettelo 1 Yleistä Esittely Tässä oppaassa käytetyt symbolit Käyttötarkoitus Käyttöikä Yhteensopivuus Takuu Rajoitettu vastuu Turvallisuus Yleisiä turvallisuustietoja Patjat Tuotteen merkinnät ja symbolit Tietokilpi Muut merkinnät ja symbolit Vuoteen käyttö Yleisiä turvallisuustietoja Asennus Vuoteen tärkeimmät osat Sivukaiteiden käyttö Scala 2 -sivukaiteen käyttäminen Britt V- ja Line-sivukaiteet Verso II -sivukaiteet Torill-sivukaiteen käyttäminen Käsiohjain HB85/HL Lukitustoiminto Pehmeä ohjain Pyörät ja jarrut Pyörän jarru Keskusjarrujärjestelmä Nousutuki Aseta nousutuki Kahvan korkeuden säätäminen Patjatukiosan hätälaukaisin Huolto Puhdistaminen ja desinfiointi Osat, joita ei voi pestä Pestävät osat Käytön jälkeen Jätteiden hävittäminen Kunnostaminen Vianmääritys Vianmääritys Tekniset tiedot Vuoteen koot Sivukaiteiden mitat Sallitut patjan koot Ympäristön olosuhteet Sähköjärjestelmä Sähkömagneettinen yhteensopivuus (EMC)

4 Invacare SB Yleistä 1.1 Esittely Tämä käyttöopas sisältää tuotteen käsittelyä koskevia tärkeitä tietoja. Lue käyttöopas huolellisesti läpi ja noudata turvallisuusohjeita turvallisuuden takaamiseksi tuotetta käytettäessä. Asianmukaisen käytön takaamiseksi pätevän henkilöstön on testattava ja säädettävä vuode. Kaikki oikealla ja vasemmalla olevat merkit perustuvat vuoteella selällään makaavaan potilaaseen, jonka pää on pääpäädyssä. Jos toimitetun tuotteen osalta ilmenee ongelmia, ota yhteyttä Invacare -jakelijaasi. Tämän käyttöoppaan takapuolella on osoiteluettelo Tässä oppaassa käytetyt symbolit Tässä oppaassa varoitukset esitetään symboleilla. Varoitussymboleissa on otsake, joka ilmaisee vaaran vakavuuden. VAROITUS Osoittaa vaarallisen tilanteen, joka voi johtaa vakavaan vammaan tai kuolemaan, jos sitä ei vältetä. HUOMIO Osoittaa vaarallisen tilanteen, joka voi johtaa pieneen tai lievään vammaan, jos sitä ei vältetä. TÄRKEÄÄ Osoittaa mahdollisesti vaarallisen tilanteen, joka voi aiheuttaa omaisuusvahingon, jos sitä ei vältetä. Vihjeet ja suositukset Antaa hyödyllisiä vihjeitä, suosituksia ja tietoa tehokkaasta ja ongelmattomasta käytöstä. Tämä tuote täyttää lääkintälaitteita koskevan direktiivin 93/42/ETY vaatimukset. Tämän tuotteen julkaisupäivämäärä on mainittu CE-vaatimustenmukaisuusvakuutuksessa. Tuotteen valmistaja. 1.2 Käyttötarkoitus Vuode on kehitetty kotihoitoon ja pitkäaikaishoitoon. Käyttöympäristö 3; Sairaalaoloissa annettava pitkäaikaishoito, jossa edellytetään lääketieteellistä seurantaa ja tarvittaessa taataan valvonta ja jossa voidaan tarjota lääketieteellisissä menettelyissä käytettävät sähköiset lääkintälaitteet, jotka auttavat potilaan kunnon ylläpitämisessä tai parantamisessa. Käyttöympäristö 4; Kotioloissa annettava hoito, jossa sähköisiä lääkintälaitteita käytetään loukkaantumisen, vamman tai sairauden lievittämiseen tai hoitamiseen. Vuode on tarkoitettu vain sisäkäyttöön. Vuode on tarkoitettu aikuisille käyttäjille, jotka ovat vähintään 146 cm pitkiä, painavat vähintään 40 kg ja joiden painoindeksi on vähintään 17. Vuodetta ei ole tarkoitettu käyttäjien kuljettamiseen. Vuodetta voidaan liikuttaa huoneessa, kun potilas on vuoteessa. Pyörät ovat lukittavia. Vuodetta ei ole tarkoitettu psykiatrisille potilaille. Käyttäjän enimmäispaino ja turvallinen työskentelykuorma on kerrottu tietokilvessä ja tämän käyttöoppaan teknisissä tiedoissa. 1.3 Käyttöikä Muunlainen tai asiaton käyttö saattaa aiheuttaa vaaratilanteita. Invacare ei vastaa tuotteen käytöstä, muutoksista tai kokoamisesta, joita ei ole esitetty tässä käyttöoppaassa. Tämän tuotteen odotettavissa oleva käyttöikä on kahdeksan vuotta, kun sitä käytetään päivittäin ja tässä oppaassa mainittujen turvaohjeiden, huoltovälien ja käyttöohjeiden mukaisesti. Tehokas käyttöikä voi vaihdella sen mukaan, miten usein ja voimakkaasti tuotetta käytetään. 1.4 Yhteensopivuus Yhtiömme toiminnalle keskeistä on laatu, ja yhtiö noudattaakin ISO standardin vaatimuksia. Pyrimme jatkuvasti varmistamaan, että yrityksen ympäristövaikutus on sekä paikallisesti että maailmanlaajuisesti mahdollisimman vähäinen. Invacare käyttää ainoastaan REACH- ja RoHS-asetuksen mukaisia materiaaleja ja osia. Tuote on lääkinnällisistä laitteista annetun EU-direktiivin 93/42/ETY luokan 1 vaatimusten mukainen. Tuote on testattu, ja se täyttää sairaalavuoteita koskevan standardin IEC ja kaikkien siihen liittyvien standardien vaatimukset. Tämä sisältää syttymisherkkyyttä ja bioyhteensopivuutta koskevat testaukset. 1.5 Takuu Takuu kattaa kaikki materiaali- ja valmistusviat kahden vuoden ajan toimituspäivästä edellyttäen, että kyseisten vikojen voidaan osoittaa olleen olemassa ennen toimitusta. Kaikista valmistusvirheistä tai -vioista on ilmoitettava välittömästi. Invacare voi korjata vian tai vaihtaa osan. Invacaren antama takuu ei kata lisäkustannuksia (kuljetus, pakkaaminen, työvoima ja sekalaiset menot ovat asiakkaan vastuulla). Takuu ei kata kuljetuksen aikana aiheutunutta vahinkoa, josta ei ilmoiteta suoraan välittäjälle toimitushetkellä, valtuuttamattomien keskusten ja henkilöstön suorittamia korjauksia, normaalisti kuluneita osia, tahallisia vahinkoja tai vuoteen epäasianmukaisesta käytöstä johtuvia vaurioita. 1.6 Rajoitettu vastuu Invacare ei vastaa seuraavista johtuvista vahingoista: käyttöoppaan noudattamatta jättäminen F

5 Yleistä väärä käyttö luonnollinen kuluminen ostajan tai kolmannen osapuolen toteuttama väärä kokoonpano tai asennus tekniset muutokset luvattomat muutokset ja/tai soveltumattomien varaosien käyttö F 5

6 Invacare SB Turvallisuus 2.1 Yleisiä turvallisuustietoja Puristumis-/tukehtumisvaara Patjan pidikkeen, sivukaiteen ja vuoteen päädyn väliin tai vuoteen lähelle sijoitettujen liikkuvien osien ja esineiden väliin voi jäädä puristuksiin tai tukehtua. Vuodetta ei saa käyttää alle 12-vuotiaiden henkilöiden tai sellaisten henkilöiden hoidossa, jotka ovat keskimääräisen 12-vuotiaan kokoisia tai pienempiä. Vuodetta ja sivukaiteita ei saa käyttää henkilöillä, jotka ovat alle 146 cm pitkiä, henkilöillä, jotka painavat alle 40 kg, tai henkilöillä, joiden painoindeksi on alle 17. Patjan puristumisen vuoksi riski voi kasvaa ajan myötä. Tarkista säännöllisesti vuoteen, patjan ja/tai sivukaiteen väliset raot. Vaihda patja, jos raot voivat aiheuttaa juuttumisen. Vaara potilaiden liukumisesta aukkojen läpi Vuode täyttää kaikki enimmäismittoja koskevat vaatimukset. On kuitenkin mahdollista, että pienikokoiset henkilöt liukuvat sivukaiteiden aukkojen läpi tai sivukaiteen ja patjatuen välissä olevan aukon läpi. Tähän on kiinnitettävä erityistä huomiota, jos vuodetta käytetään pienikokoisten henkilöiden hoidossa. Sähkömagneettisesta häiriöstä johtuva vaara Vuoteen ja muiden sähkölaitteiden välillä saattaa ilmetä sähkömagneettista häiriötä. Kyseisen sähkömagneettisen häiriön vähentämiseksi tai poistamiseksi on lisättävä vuoteen ja tuotteiden välistä etäisyyttä tai sammutettava sähkölaitteet. Tätä terveydenhuollon vuodetta voidaan käyttää sellaisten sähköisten lääkintälaitteiden kanssa, jotka on kytketty sydämeen (intrakardiaalisesti) tai verisuoniin (intravaskulaarisesti) edellyttäen, että seuraavia kohtia noudatetaan: Sähköisiä lääkintälaitteita ei saa kiinnittää vuoteen metallisiin lisävarusteisiin, kuten sivukaiteisiin, nostotukeen, tippatelineeseen, vuoteenpäätyihin jne. Sähköisten lääkintälaitteiden virtajohdot on pidettävä erillään lisävarusteista ja muista vuoteen liikkuvista osista. 2.2 Patjat Henkilövamman tai omaisuusvahingon vaara Älä anna pyörien kulkea virtajohdon yli. Pidä virtajohto loitolla liikkuvista osista. Irrota pistoke pistorasiasta ennen vuoteen liikuttamista. Varmista, että johdot (virtajohto tai muiden laitteiden johdot) eivät juutu kiinni tai vaurioidu, kun vuodetta käytetään. Pidä vuoteen osat ja lisävarusteet vähintään 30 cm:n päässä kuumista pinnoista ja poissa suorasta auringonvalosta. HUOMIO! Sormet saattavat jäädä puristuksiin vuoteen liikkuvien osien väliin. Varo sormiasi. HUOMIO! Vuoteeseen mentäessä tai siitä poistuttaessa vuode on laskettava asianmukaiseen korkeuteen. Selkänojaa voidaan käyttää tukena. Varmista, että reisi- ja jalkaosat ovat vaakatasossa, jotta patjatuki ei ylikuormitu. Vuode on laskettava aina alimpaan asentoon, ennen kuin vuoteessa oleva potilas jätetään valvomatta. Varmista, että vuoteen alla, päällä tai sen lähellä ei ole mitään, mikä voisi haitata korkeuden säätämistä, esimerkiksi huonekaluja, hissejä tai ikkunankehyksiä. Sivukaiteiden ja patjojen yhdistelmiin liittyvät turvallisuusseikat: Jotta vuoteen ja sivukaiteiden yhdistelmä olisi mahdollisimman turvallinen, on noudatettava taulukossa mainittuja patjojen vähimmäis- ja enimmäismittoja. Katso tarkat patjan mitat patjataulukosta luvussa 7 Tekniset tiedot, sivu 17. Puristumis- ja/tai tukehtumisvaara Käyttäjä voi jäädä kiinni ja/tai tukehtua, jos patjan reunan ja sivukaiteen sisäpuolen välissä on vaakasuorassa liikaa tilaa. Noudata sivukaiteen kanssa käytettävän patjan vähimmäisleveyttä (ja -pituutta), jotka on kerrottu patjataulukossa luvussa7 Tekniset tiedot, sivu 17. Ota huomioon, että erittäin paksujen tai pehmeiden patjojen (pienitiheyksinen) tai niiden yhdistelmän käyttäminen lisää vaaraa F

7 Turvallisuus Sähkö- ja elektroniikkalaiteromusta (WEEE) annetun direktiivin mukainen Tämä tuote täyttää lääkintälaitteita koskevan direktiivin 93/42/ETY vaatimukset. Kaatumisvaara Käyttäjä voi pudota reunan yli ja vammautua vakavasti, jos patjan yläosa ja sivukaiteen/vuoteenpäädyn reuna ovat pystysuorassa liian lähellä toisiaan A. Katso kuva edellä. Pidä etäisyyttä A aina vähintään 22 cm. Noudata sivukaiteen kanssa käytettävän patjan enimmäiskorkeutta, joka on kerrottu patjataulukossa luvussa7 Tekniset tiedot, sivu Tuotteen merkinnät ja symbolit Tietokilpi Teknisten tietojen lyhenteet: Iin = tulovirta Uin = tulojännite Int. = jaksot AC = vaihtovirta Max = suurin min = minuuttia Katso lisätietoja teknisistä tiedoista kohdasta 7 Tekniset tiedot, sivu Muut merkinnät ja symbolit Kilpi käyttäjän ja patjan koko Katso käyttöoppaasta Määritelmä aikuisen käyttäjän vähimmäispainosta, vähimmäispituudesta ja painoindeksistä Katso käyttäjän asiakirjoista patjan oikeat mitat. Tietokilpi on vuoteen rungossa, ja siinä on tärkeimmät tuotetiedot, muun muassa tekniset tiedot. Symbolit Sarjanumero Viitenumero Valmistajan osoite Valmistuspäivä Käyttäjän enimmäispaino Pestävän vuoteen kilpi Potentiaalin tasaus -kilpi Ilmaisee, että vuodetta voidaan käyttää automaattisissa pesujärjestelmissä. (Sisältyy vain pestävään versioon) Merkitsee potentiaalin tasaukseen tarkoitetun liitännän sijainnin. (Ei sisälly tämän tuotteen kaikkiin versioihin) Suurin turvallinen työskentelykuorma LUOKAN II laite Tyypin B sovellettu osa 3/4-pituisten sivukaiteiden kilpi Osoittaa suurimman sallitun välin sivukaiteen ja vuoteen pääpäädyn välillä F 7

8 Invacare SB 755 Torill-sivukaiteiden kilvet Ilmaisee sallitut kiinnitysasennot sekä sivukaiteiden ja vuoteenpäätyjen väliset välit. Ylempi: jos vain yksi sivukaide kiinnitetään vuoteen sivulle. Alempi: jos kaksi sivukaidetta kiinnitetään vuoteen samalle sivulle. Merkitsee pitkän Torill-sivukaiteen vasenta versiota, jonka saa kiinnittää vain vuoteen vasemmalle sivulle. Vain pitkä Torill Merkitsee pitkän Torill-sivukaiteen oikeaa versiota, jonka saa kiinnittää vain vuoteen oikealle sivulle. Vain pitkä Torill F

9 Vuoteen käyttö 3 Vuoteen käyttö 3.1 Yleisiä turvallisuustietoja 3.2 Asennus Henkilövamman ja omaisuusvahingon vaara Vuode on sijoitettava niin, että korkeudensäätö ei häiriinny esimerkiksi hisseistä tai kalusteista. Huolehdi, että kehonosia ei jää puristuksiin kiinteiden osien (kuten sivukaiteiden, vuoteenpäätyjen jne.) ja liikkuvien osien väliin. Lapset eivät saa käyttää käsiohjainta. Loukkaantumisvaara Jos vuodetta käyttävät rauhattomat tai sekavat henkilöt tai henkilöt, jotka saavat kouristuksia: joko lukitse käsiohjaustoiminnot, kun vuoteessa on lukittava käsiohjain, tai varmista, että käsiohjain ei ole käyttäjän ulottuvilla. TÄRKEÄÄ! Erikoismyyjän tai teknikon on purettava vuode pakkauksesta ja asennettava se huolto-oppaan kuvauksen mukaisesti. Erikoismyyjän tai teknikon on koottava vuoteen mukana toimitetut lisävarusteet huolto-oppaan tai lisävarusteen mukana toimitettujen asiakirjojen kuvauksen mukaisesti. Toimituksen laajuus Koko vuode, jossa on pyörät, ohjainkotelo ja patjatuki Lisävarusteet, kuten vuoteenpäädyt, sivukaiteet, nousutuki jne., toimitetaan erikseen. Ennen vuoteen käyttöönottoa: 1. Siirrä vuode oikeaan asentoonsa. 2. Kytke vuode pistorasiaan. 3.3 Vuoteen tärkeimmät osat A Selkänoja B Istuinosa C Jalkaosan moottori D Reisiosa E Reisiosan moottori F Jalkaosa I Patjan tuki, alaosa J Selkänojan moottori K Pohjarunko L Jarru - pyörä, jossa on jarru M Ohjausyksikkö N Patjan tuki, yläosa G Jarrupoljin - O Patjan pidike keskusjarru H Taitettavat käsinojat P Patjan lisätuki 3.4 Sivukaiteiden käyttö Puristumis- tai tukehtumisriski Patjan pidikkeen, sivukaiteen ja vuoteen päädyn väliin voi jäädä puristuksiin tai tukehtua Varmista aina, että sivukaiteet on sovitettu ja kiristetty oikein. Kaatumisvaara Älä koskaan jätä käyttäjää valvomatta vuoteeseen, kun sivukaide on alhaalla. Varmista, että sivukaide on korkeimmassa asennossa ja lukittu asianmukaisesti, kun jätät käyttäjän valvomatta. HUOMIO! Jos sivukaidetta ei lukita kunnolla, se voi pudota. Varmista, että lukitusjärjestelmä on kunnolla kiinni, vetämällä/työntämällä sivukaiteen ylintä tankoa. HUOMIO! Loukkaantumisvaara Sormet saattavat jäädä kiinni tai puristuksiin sivukaidetta käytettäessä. Varo potilaan sormia ja muita ruumiinosia. Älä koskaan liikuta sivukaidetta väkisin tai pudota sitä, kun käsittelet sitä Scala 2 -sivukaiteen käyttäminen Ylös: Nosta ja vedä sivukaiteen ylintä tankoa B kohti päätyä, jossa on lukitusmekanismi (irrotuspainike) A. Varmista, että se on lukittu paikalleen. 2. Alas: Paina irrotuspainiketta A ja työnnä sivukaiteen ylintä tankoa B poispäin lukitusmekanismista. Vakiovuoteen osat: F 9

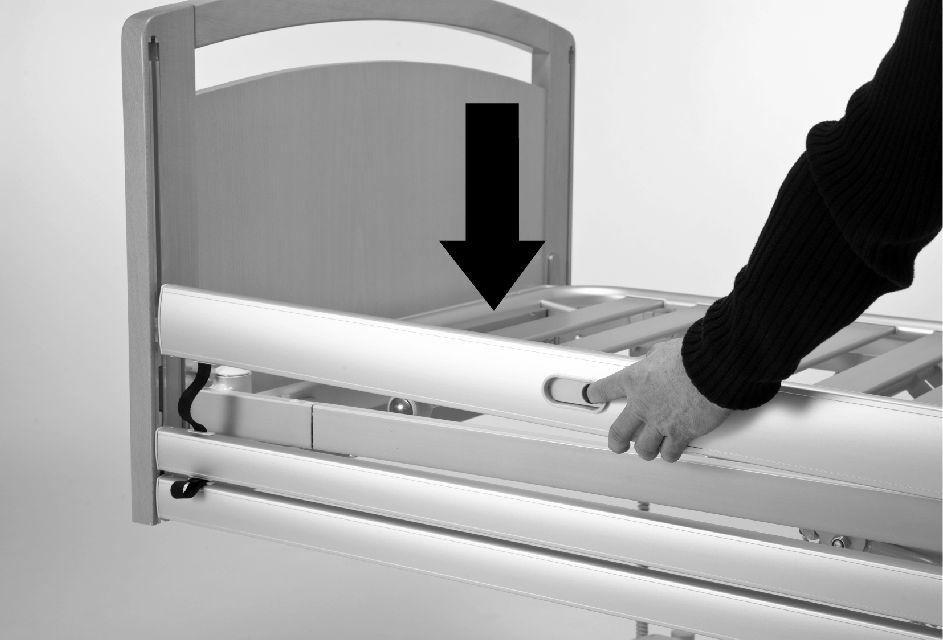

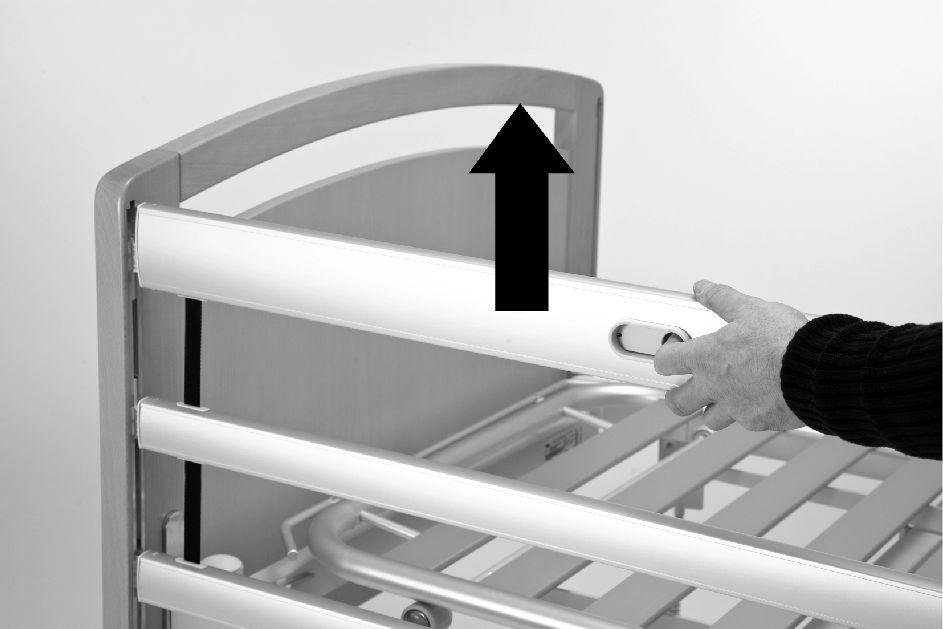

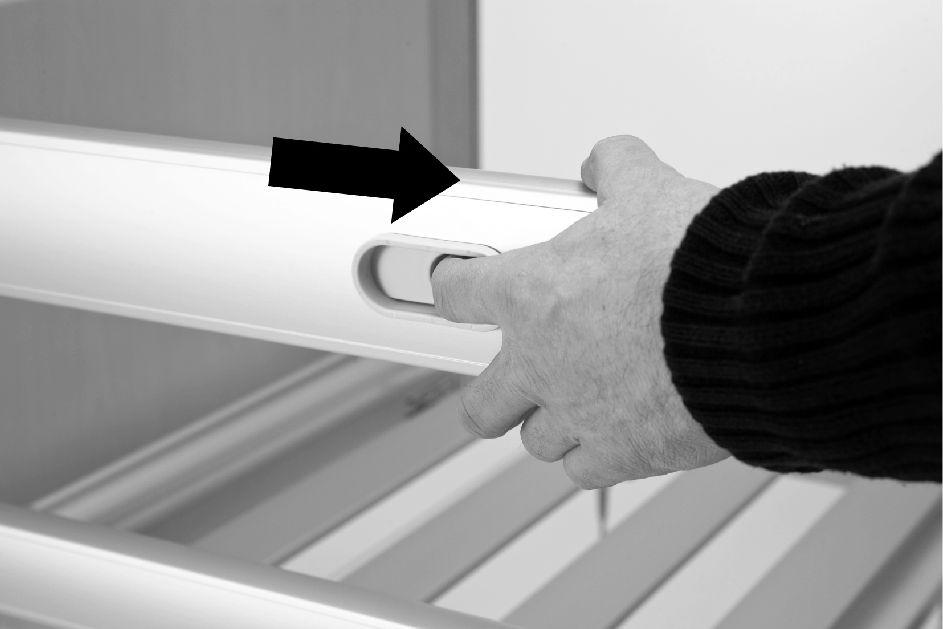

10 Invacare SB Britt V- ja Line-sivukaiteet Verso II -sivukaiteet Lukitus/yläasento Vedä ylintä puista sivukaiteen tankoa ylös, kunnes lukitussokka lukittuu napsahtaen B Sivukaiteen korkeusjatkeen käyttäminen Vapautus Nosta ylintä puista sivukaiteen tankoa ja paina kaksi lukitusrengasta yhteen. Alas/ala-asento Laske sivukaide alas. Line- ja Britt V -sivukaiteita voidaan täydentää korkeusjatkeella. Sivukaiteen korkeusjatke lisää patjan sallittua korkeutta 15 cm. Vamman tai kuoleman vaara Väärin asennettu sivukaiteen korkeusjatke voi pudota pois. Käyttäjän riski pudota vuoteesta kasvaa. Varmista, että sivukaiteen korkeusjatke on kiinnitetty oikein sivukaiteeseen. Katso ohjeet sivukaiteen korkeusjatkeen käyttöoppaasta. Varmista, että käytät sivukaiteellesi asianmukaista korkeusjatketta (muodon pitää vastata sivukaiteen muotoa). Korkeusjatkeen merkistä selviää, mille puolelle sivukaidetta se kuuluu. Katso kuva jäljempänä. Sivukaiteen avaaminen taittamalla A 1. Pidä ylätangosta B kiinni yhdellä kädellä ja vedä lukituspainikkeesta A toisella kädellä. 2. Vedä ylätankoa sivulle ja vapauta lukituspainike. 3. Käännä sivukaide alas alimpaan lukittuun asentoon. Sivukaiteen sulkeminen ylös kääntämällä 1. Vedä ylätankoa B ja nosta sivukaidetta, kunnes se on kunnolla kiinni lukitusjärjestelmässä Torill-sivukaiteen käyttäminen Kaatumisvaara Sivukaiteen keskiasento ei suojaa vuoteesta putoamiselta. Vain korkein asento on tarkoitettu pienentämään loppukäyttäjän tahattoman vuoteesta putoamisen riskiä. Keskiasentoa saa käyttää vain tukena, kun loppukäyttäjä siirtyy vuoteeseen tai pois vuoteesta. Sivukaiteen nostaminen TÄRKEÄÄ! Älä paina irrotuspainikkeita, kun liikutat sivukaidetta ylös. LINE-sivukaiteen korkeusjatke: BRITT V -sivukaiteen korkeusjatke: F

11 Vuoteen käyttö 1. Sivukaiteen laskeminen alas 2. Vedä ylätankoa ylös molemmin käsin pidellen kiinni läheltä vasenta ja oikeaa tangon päätä. A B 1. Työnnä ylös ja pidä kahta irrotuspainiketta painettuina. 2. Laske sivukaide keskiasentoon painamalla ylätankoa alaspäin ja vapauttamalla kaksi irrotuspainiketta ylemmän lukitusasennon ohittamisen jälkeen. Laske sivukaide ala-asentoon painamalla ylätankoa alaspäin alempaan pysähdyskohtaan vapauttamatta kahta irrotuspainiketta. Kun haluat nostaa sivukaiteen keskiasentoon (A), lopeta ylöspäin vetäminen kuultuasi ensimmäisen napsahduksen. Kun haluat nostaa sivukaiteen yläasentoon (B), vedä sitä ylöspäin ylempään pysähdyskohtaan asti. 3. Paina ylätankoa alaspäin varmistaaksesi, että se on lukittunut kunnolla. Jos sivukaide ei lukitu asianmukaisesti, palauta normaali toiminta seuraavien ohjeiden mukaisesti. Vedä ylätankoa ylöspäin pysähdyskohtaan asti irrotuspainikkeita painamatta. Laske sivukaide alimpaan asentoonsa alla kuvatulla tavalla. 3.5 Käsiohjain HB85/HL85 Käsiohjaimessa HB85/HL85 on viisi painiketta vuoteen sähkötoimintojen käyttämistä varten. Käsiohjaimen HL85 painikkeet voidaan lukita. Istuma-asento: Selkänojaosa Jalkaosa 1. Ylös: paina painikkeen vasenta puolta ( ). 2. Alas: paina painikkeen oikeaa puolta ( ). 1. Ylös: paina painikkeen vasenta puolta ( ). 2. Alas: paina painikkeen oikeaa puolta ( ). 1. Ylös: paina painikkeen vasenta puolta ( ). 2. Alas: paina painikkeen oikeaa puolta ( ). Reisiosa Korkeuden säätäminen 1. Ylös: paina painikkeen vasenta puolta ( ). 2. Alas: paina painikkeen oikeaa puolta ( ). 1. Ylös: paina painikkeen vasenta puolta ( ). 2. Alas: paina painikkeen oikeaa puolta ( ) Lukitustoiminto Lukitustoiminto estää tiettyjen toimintopainikkeiden käytön. Kaikki käsiohjaimen painikkeet voi lukita yksittäin riippumatta siitä, miten monta niitä on F 11

12 Invacare SB Pyörän jarru 1. Työnnä avain A avaimenreikään halutun toiminnon alla. 2. Lukitse kääntämällä avainta myötäpäivään. 3. Avaa kääntämällä avainta vastapäivään. 3.6 Pehmeä ohjain Toimintopainikkeet Nosta vuodetta painamalla ylös. Laske vuodetta painamalla alas. Jarrun lukitseminen - Astu ulommalle polkimelle B Jarrun avaaminen - Työnnä vapautuspainiketta A ylös Keskusjarrujärjestelmä Kaikki pyörät lukittuvat, kun yksi poljin lukitaan. Istuma-asento: Vaakasuora patjan tuki "Pois sängystä" -painike (nostaa selkänojan ja tuo reisiosan vaaka-asentoon) Reisiosa Jalkaosa Seiso aina jarruja lukitessasi vuoteen pitkän sivun keskellä. 3.7 Pyörät ja jarrut HUOMIO! Sormien juuttumis-/puristumisvaara Kaikki jarruja käytetään jaloilla. Älä vapauta jarrua sormilla. HUOMIO! Loukkaantumisriski Käyttäjä voi kaatua mennessään vuoteeseen tai poistuessaan siitä, jos jarrut eivät ole lukossa. Lukitse aina jarrut ennen kuin käyttäjä siirtyy vuoteeseen tai vuoteesta tai kun käyttäjää hoidetaan. Vähintään yhden pyörän pääpäädyssä ja yhden pyörän jalkopäädyssä on oltava lukossa. Pyörät voivat jättää jälkiä erityyppisiin imeviin lattiapintoihin, kuten hoitamattomiin tai huonosti hoidettuihin lattioihin. Jälkien jäämisen estämiseksi Invacare suosittelee asettamaan sopivan suojan pyörien ja lattian väliin. Ohjattava pyörä (lisävaruste) Jarrujen lukitseminen: Astu punaiselle polkimelle B Jarrujen avaaminen: Astu vihreälle polkimelle A, kunnes jarru on neutraalissa asennossa = Molemmat polkimet samalla tasolla. Vuode, jossa on keskusjarrujärjestelmä, voidaan varustaa ohjattavalla pyörällä, jota käytetään keskusjarrupolkimella F

13 Vuoteen käyttö 1. Ohjauksen käyttöönotto: Kun jarru on neutraalissa asennossa, astu vihreälle polkimelle A. 2. Ohjauksen käytöstäpoisto: Kun ohjaus on aktivoitu, astu punaiselle polkimelle B, kunnes jarru on neutraalissa asennossa Kahvan korkeuden säätäminen Kahvan korkeus on aina säädettävä käyttäjän tarpeen mukaan A A 3.8 Nousutuki Loukkaantumisriski Vuode saattaa kaatua, jos kahvaa käytetään, kun nousutuki on käännetty poispäin vuoteesta. Nousutuki on sijoitettava aina siten, että kahva roikkuu vuodealueen yläpuolella. Älä ylitä nousutuen suurinta sallittua kuormitusta; 70 kg Aseta nousutuki Nousutuen voi kiinnittää joko vuoteen päänpuoleisen päädyn vasemmalle tai oikealle puolelle. 1. Pidä naru ulkona ja liu'uta muovista narun lukkoa A ylös- tai alaspäin, kunnes kahva on halutulla korkeudella. 2. Lukitse kahva painamalla naru takaisin lukkoon A ja vetämällä kahvaa alaspäin. TÄRKEÄÄ! Kun kahvan korkeus on säädetty: Tarkista, että narun lukon yläpuolella olevat kaksi narua ovat samassa suunnassa ja narun lukon sisäpuolella. Varmista, että naru on lukittunut kunnolla, vetämällä lujasti kahvasta. 3.9 Patjatukiosan hätälaukaisin Selkä-, reisi- tai jalkaosan hätälaukaisin voi olla tarpeen virtatai moottorihäiriön sattuessa. Korkeudensäädön hätälaukaisu EI ole mahdollinen. HUOMIO! Loukkaantumisvaara Patjatukiosan hätälaukaisuun tarvitaan vähintään kaksi henkilöä. Kun patjatukiosa vapautetaan, se saattaa laskeutua nopeasti. Älä kurota patjatuen alle laskiessasi sitä. TÄRKEÄÄ! Poista pistoke pistorasiasta ennen patjatuen hätälaukaisimen käyttöä. 1. Poista muovitulppa nousutuen putkesta A vuoteen päänpuoleisessa päädyssä. 2. Työnnä nousutuki nousutuen putkeen ja kiinnitä se sormiruuvilla B. Kääntyvää nousutukea ei saa kiinnittää sormiruuvilla, jotta se voi kääntyä poispäin vuoteen sivulle. 1. Molempien henkilöiden on pidettävä kiinni patjaosasta. 2. Toinen heistä vetää turvatapin ulos kyseessä olevasta moottorista. 3. Molemmat henkilöt laskevat hitaasti patjaosaa, kunnes se on kokonaan alhaalla F 13

14 Invacare SB Huolto 4.1 Puhdistaminen ja desinfiointi TÄRKEÄÄ! Väärät nesteet tai menetelmät voivat vahingoittaa tai vaurioittaa tuotetta. Noudata huolellisesti osien, joita ei voi pestä, ja pestävien osien ohjeita. Älä koskaan käytä syövyttäviä nesteitä (emäksiä, happoa, selluloosaohenninta, asetonia jne.) Älä koskaan käytä liuotinta, joka muuttaa muovin rakennetta tai irrottaa kiinnitetyt merkinnät. Varmista aina, että vuode on kuivattu huolellisesti ennen kuin se otetaan uudelleen käyttöön Osat, joita ei voi pestä TÄRKEÄÄ! Osat, joita ei voi pestä, eivät kestä pesemistä vesisuihkuun perustuvilla laitteilla. Valtuutetun henkilöstön on määritettävä osien pesukelpoisuus. Jos osat eivät kestä vesisuihkuun perustuvia laitteita tai jos ei ole selvää, kestävätkö ne, ne on puhdistettava osina, joita ei voi pestä. Puhdistusmenetelmät Sähköosat: TÄRKEÄÄ! Sähköosat, joita ei voi pestä, eivät kestä korkeita lämpötiloja. Pese ja kuivaa enintään 40 C:n lämpötilassa. Menetelmä: Pyyhi märällä liinalla tai pehmeällä harjalla. Enimmäislämpötila: 40 C Liuotin/kemikaalit: Vesi Metalliosat Menetelmä: Pyyhi märällä liinalla tai pehmeällä harjalla. Vesi voi olla paineistettua, mutta ei suurpaineista tai höyryä. Enimmäislämpötila: 40 C Liuotin/kemikaalit: Kotitaloudessa käytettävä puhdistusaine tai saippuavesi, 6 8 ph Menetelmä: Pyyhi märällä liinalla tai pehmeällä harjalla. Vesi voi olla paineistettua, mutta ei suurpaineista tai höyryä. Enimmäislämpötila:40 C Liuotin/kemikaalit: Kotitaloudessa käytettävä puhdistusaine tai saippuavesi, 6 8 ph Puu (myös mahdolliset tekstiiliraidat sivukaiteessa) Menetelmä: Pyyhi märällä liinalla tai pehmeällä harjalla. Enimmäislämpötila: 40 C Liuotin/kemikaalit: Kotitaloudessa käytettävä puhdistusaine tai saippuavesi, 6 8 ph Tekstiilit (mukaan lukien pehmuste ja patjat) Menetelmä: Katso kuhunkin tuotteeseen kiinnitetty merkintä Pestävät osat Pestävät osat voi puhdistaa vuoteen huolto-oppaan osan "Pestävät osat" ohjeiden mukaisesti F

15 Käytön jälkeen 5 Käytön jälkeen 5.1 Jätteiden hävittäminen Jätteiden hävittämisessä/kierrättämisessä on noudatettava kunkin maan jätteiden käsittelyä koskevia lakeja ja asetuksia. Invacare pyrkii jatkuvasti varmistamaan, että yrityksen ympäristövaikutus on sekä paikallisesti että maailmanlaajuisesti mahdollisimman pieni. Noudatamme nykyistä ympäristölainsäädäntöä (esim. WEEEja RoHS-direktiivit). Käytämme vain REACH-järjestelmän mukaisia materiaaleja ja osia. Kaikki puuosat on irrotettava ja lähetettävä poltettavaksi. Kaikki sähköiset osat on poistettava ja hävitettävä sähköosina. Muoviosat on lähetettävä poltettavaksi tai kierrätettäväksi. Rautaosat ja pyörät voidaan hävittää jätemetallina. TÄRKEÄÄ! Vara-akku Vanhat akut on palautettava Invacareen tai kierrätettävä auton akkuina. 5.2 Kunnostaminen Tämä tuote sopii käytettäväksi uudelleen. Tuote voidaan kunnostaa uutta käyttäjää varten seuraavia toimenpiteitä noudattamalla: Huoltosuunnitelman mukainen tarkistus Puhdistaminen ja desinfiointi Katso tuotteen huolto-oppaasta yksityiskohtaiset tiedot tarkistamisesta, puhdistuksesta ja desinfioinnista F 15

16 Invacare SB Vianmääritys 6.1 Vianmääritys Oire Mahdollinen syy Korjaus Vuodeosa ei liiku Liikkeen pää saavutettu Käytä vastakkaista painiketta Täysimittainen vuode: Sähkötoiminnot eivät toimi Sivukaide ei avaudu tai sulkeudu Vuoteen virtajohto on irti Käsiohjainta ei ole kytketty Käsiohjain on viallinen Ohjausyksikkö on viallinen Johdot ovat sotkeutuneet tai litistyneet Lukitusmekanismi on viallinen Kytke verkkovirtaan Varmista, että käsiohjain on kytketty asianmukaisesti ohjausyksikköön. Pyydä välittäjää/teknikkoa vaihtamaan käsiohjain. Pyydä välittäjää/teknikkoa vaihtamaan ohjausyksikkö Pyydä välittäjää/teknikkoa vaihtamaan johdot Pyydä välittäjää/teknikkoa vaihtamaan sivukaide F

17 Tekniset tiedot 7 Tekniset tiedot 7.1 Vuoteen koot Kaikki mitat ilmoitetaan senttimetreinä. Kaikki kulmat ilmoitetaan asteina. Kaikki mitat ja kulmat ilmoitetaan ilman marginaaleja. Ilmoitetut pituusmitat koskevat jatkamatonta vuodetta. Vuodetta voidaan jatkaa 5 ja 10 cm molemmissa päädyissä. Ilmoitetut korkeusmitat koskevat vuodetta, jossa on halkaisijaltaan 10 cm:n pyörät. Korkeudet muuttuvat vastaavasti käytettäessä pienempiä tai suurempia pyöriä. Invacare varaa oikeuden muuttaa ilmoitettuja mittoja ja kulmia ilman varoitusta. Patjan tuen leveys A Kokonaisleveys B Patjatuen pituus Kokonaispituus Vuoteen ja lattian välinen etäisyys Pohjan ja lattian välinen etäisyys Kokonaiskorkeus (nousutuen kanssa) 7.2 Sivukaiteiden mitat SB /90/105/120 cm 95/100/115/130 cm 200 ( ) cm 213 cm cm 15 cm cm Sivukaide Tyyppi Mitat Tiedot Vakiomallinen Line Jatkettava Line Täysimittainen alumiininen sivukaide 206 cm x 40 cm Täysimittainen cm alumiininen x 40 cm sivukaide, jossa on teleskooppijatke Asennettu vuoteen päädyn ohjausratoihin. Irrotuspainikkeet keskellä. Asennettu vuoteen päädyn ohjausratoihin. Irrotuspainikkeet keskellä. Britt V Scala Basic 2 / Scala Basic Plus 2 Scala Medium 2 Scala Decubi 2 Verso ll Torill, lyhyt Torill, pitkä Täysimittainen puinen sivukaide 3/4-pituinen taitettava teräksinen sivukaide 3/4-pituinen taitettava teräksinen sivukaide 3/4-pituinen taitettava teräksinen sivukaide 3/4-pituinen taitettava teräksinen sivukaide Jaettu sivukaide Jaettu sivukaide 7.3 Sallitut patjan koot 205 cm x 40 cm 168 cm x 40 cm 165 cm x 46 cm 168 cm x 54 cm 156 cm x 40 cm 76 cm x 56 cm 98 cm x 56 cm Asennettu vuoteen päädyn ohjausratoihin. Irrotuspainikkeet keskellä. Asennettu sivuputkeen. Irrotuspainike pääosassa. Asennettu sivuputkeen. Irrotuspainike pääosassa. Asennettu sivuputkeen. Irrotuspainike pääosassa. Asennettu sivuputkeen. Irrotuspainike jalkaosassa. Asennettu vuoteen runkoon. Irrotuspainikkeet molemmissa päädyissä. Asennettu vuoteen runkoon. Irrotuspainikkeet molemmissa päädyissä. Sallittu patjan korkeus ja pituus riippuvat käytettävästä sivukaiteesta Vuoteen sivukaiteet Line / jatkettava Line Sallitut patjan koot Enimmäiskorkeus (cm) Vähimmäiskorkeus (cm) Britt V Scala Basic Scala Basic Plus 2 Scala Medium 2 Scala Decubi Verso ll Torill Vähimmäispituus (cm) F 17

18 Invacare SB 755 Sallittu patjan leveys (kaikille sivukaiteille) Vuoteen leveys 85 cm cm 90 cm cm Sallittu patjan leveys 105 cm cm 120 cm cm 7.4 Ympäristön olosuhteet Varastointi ja kuljetus Käyttö Lämpötila -10 C C +5 C C Versio, jota ei voi pestä: % Suhteellinen kosteus Pestävä versio: % 30 C:ssa ei-tiivistyvä Versio, jota ei voi pestä: Ilmanpaine hpa Pestävä versio: hpa Muista, että kun vuodetta on säilytetty alhaisissa lämpötiloissa, sitä on totutettava käyttöolosuhteisiin ennen käyttöä. 7.5 Sähköjärjestelmä Syöttöjännite Suurin ottovirta Versio, jota ei voi pestä Tulojännite (Uin) 230 AC, Hz (AC = vaihtovirta) Tulovirta (Iin) enintään 1,5 ampeeria Pestävä versio Tulojännite (Uin) AC, Hz (AC = vaihtovirta) Tulovirta (Iin) enintään 2,5 ampeeria Jaksoittainen (moottorin jaksoittainen käyttö) Eristysluokka Tyypin B sovellettu osa Melutaso Suojausluokka Versio, jota ei voi pestä Pestävä versio 10 % 2 min virta kytketty / 18 min virta pois LUOKAN II laite Sovellettu osa vastaa standardin IEC sisältämiä sähköiskuilta suojautumista koskevia erityisvaatimuksia. 55 db (A) Ohjausyksikön, ulkoisen virtalähteen, moottorien ja käsiohjainten suojauksen taso on IPx4, IPx6 tai IPx6w (kokoonpanon mukaan). Katso vuoteen tuotekilvestä ja kunkin sähkölaitteen merkinnöistä oikea IP-luokka. Vuoteen yleinen luokitus määritetään alimman IP-luokituksen perusteella. IPx4- Sähköjärjestelmä on suojattu mistä tahansa suunnasta roiskuvalta vedeltä. IPx6 - Sähköjärjestelmä on suojattu mistä tahansa suunnasta suihkuina tulevalta vedeltä (ei kovalla paineella). IPx6w - Sähköjärjestelmä on suojattu mistä tahansa suunnasta voimakkaina suihkuina ja höyrynä tulevalta vedeltä. Vuoteessa ei ole eristintä (pääkytkin). Jos vuoteesta on katkaistava virta, se on irrotettava pistorasiasta F

19 Tekniset tiedot 7.6 Sähkömagneettinen yhteensopivuus (EMC) Ohjeet ja valmistajan ilmoitus sähkömagneettinen säteily Terveydenhuollon vuode on tarkoitettu käytettäväksi jäljempänä määritetyssä sähkömagneettisessa ympäristössä. Asiakkaan tai vuoteen käyttäjän on varmistettava, että sitä käytetään kyseisenlaisessa ympäristössä. Säteilytesti Yhteensopivuus Sähkömagneettinen ympäristö ohjeet Radiotaajuuspäästöt CISPR 11(osittain) Radiotaajuuspäästöt CISPR 11(osittain) Harmoniset päästöt IEC Ryhmä I Luokka B Luokka A Jännitteenvaihtelut/kohinapäästöt Vastaa vaatimuksia IEC Ohjeet ja valmistajan ilmoitus sähkömagneettisten häiriöiden sieto Terveydenhuollon vuoteessa käytetään radiotaajuusenergiaa vain sen sisäisissä toiminnoissa. Siten radiotaajuinen säteily on erittäin vähäistä eikä todennäköisesti aiheuta häiriöitä lähistöllä oleviin sähkölaitteisiin. Terveydenhuollon vuode sopii käytettäväksi kaikissa tiloissa mukaan lukien asuintilat ja tilat, jotka on liitetty suoraan yleiseen pienjänniteverkkoon, josta asuinrakennukset saavat sähkön. Terveydenhuollon vuode on tarkoitettu käytettäväksi jäljempänä määritetyssä sähkömagneettisessa ympäristössä. Asiakkaan tai vuoteen käyttäjän on varmistettava, että sitä käytetään kyseisenlaisessa ympäristössä. Häiriönsietotesti IEC testitaso Yhteensopivuustaso Sähkömagneettista ympäristöä koskevia ohjeita Sähköstaattiset purkaukset (ESD) IEC Sähköstaattinen transientti/purske IEC Ylijännite IEC Jännitteen laskut, lyhytaikaiset häiriöt ja jännitteenvaihtelut sähkövirtaverkossa IEC Virran taajuuden (50/60 Hz) magneettikenttä IEC ±6 kv kosketus ±8 kv ilma ±2 kv virransyöttöjohdoille ±1 kv syöttö-/lähtöjohdoille ±1 kv (differentiaalitila) ±2 kv (normaalitila) <5 % U T (>95 %:n lasku U T :ssä) 0,5 jakson aikana 40 % U T (60 %:n lasku U T :ssä) 5 jakson aikana 70 % U T (30 %:n lasku U T :ssä) 25 jakson aikana <5 % U T (>95 %:n lasku U T :ssä) 5 sekunnin aikana ±6 kv kosketus ±8 kv ilma 3 A/m 3 A/m ±2 kv virransyöttöjohdoille ±1 kv syöttö-/lähtöjohdoille ±1 kv (differentiaalitila) ±2 kv (normaalitila) <5 % U T (>95 %:n lasku U T :ssä) 0,5 jakson aikana 40 % U T (60 %:n lasku U T :ssä) 5 jakson aikana 70 % U T (30 %:n lasku U T :ssä) 25 jakson aikana <5 % U T (>95 %:n lasku U T :ssä) 5 sekunnin aikana Lattioiden tulee olla puuta, betonia tai keraamista tiiltä. Jos lattioissa käytetään synteettisiä materiaaleja, ilman suhteellisen kosteuden tulisi olla vähintään 30 %. Sähköverkkovirran laadun on oltava liikehuoneistotai sairaalakäyttöön sopivaa. Sähköverkkovirran laadun on oltava liikehuoneistotai sairaalakäyttöön sopivaa. Sähköverkkovirran laadun on oltava liikehuoneistotai sairaalakäyttöön sopivaa. Jos terveydenhuollon laitteen on toimittava jatkuvassa käytössä myös sähkökatkojen aikana, on suositeltavaa, että laite saa virran UPS-virtalähteestä tai akusta U T tarkoittaa sähköverkkovirran jännitettä ennen testaustasoon siirtymistä. Virran taajuuden magneettisten kenttien on vastattava tasoltaan tyypillistä liikehuoneisto- tai sairaalaympäristöä F 19

20 Invacare SB 755 Johtuva radiotaajuus IEC Säteilyradiotaajuus IEC V 3 V 3 V/m 3 V/m Kannettavaa ja siirrettävää radiotaajuista tietoliikennelaitteistoa ei saa käyttää laitteen mitään osaa (mukaan lukien sähköjohdot) lähempänä kuin suositeltava erotusetäisyys, joka lasketaan lähettimen taajuuden laskentaan tarkoitettua yhtälöä käyttäen. Suositeltava erotusetäisyys: MHz 800 MHz 2,5 GHz jossa P on lähettimen valmistajan ilmoittama lähettimen maksiminimellisteho watteina (W) ja d on suositeltava erotusetäisyys metreinä (m). b Kiinteiden radiotaajuuslähettimien ympäristömittausten a mukaisten kentänvoimakkuuksien on oltava alle standardissa määritetyn tason jokaisella taajuusalueella. b Häiriöitä voi esiintyä seuraavalla symbolilla merkittyjen laitteiden läheisyydessä: a Kiinteiden lähettimien, kuten tukiasemien (radion, matkapuhelinten, langattomien puhelinten ja maaradioliikenteen, amatööriradioiden, AM- ja FM-radiolähetysten sekä tv-lähetysten tukiasemien) kentänvoimakkuuksia ei teoreettisesti voida ennustaa tarkasti. Jotta kiinteiden radiotaajuuslähettimien sähkömagneettista ympäristöä voitaisiin arvioida, sähkömagneettisen mittauksen tekemistä asennuspaikalla on harkittava. Jos mitattu kentän voimakkuus siinä tilassa, jossa terveydenhuollon vuodetta aiotaan käyttää, ylittää edellä mainitun hyväksyttävän radiotaajuutta koskevan vaatimustason, on laitetta tarkkailtava, kunnes tiedetään, että se toimii kunnolla. Jos terveydenhuollon vuode ei tunnu toimivan kunnolla, on ryhdyttävä tarvittaviin toimenpiteisiin, esimerkiksi siirrettävä se toiseen paikkaan tai toiseen asentoon. b Kun taajuuden vaihteluväli ylittää 150 khz 80 MHz, kentän voimakkuuksien tulee olla alle [V1] V/m. Mikäli arvo on tasan 80 MHz tai 800 MHz, sovelletaan kahdesta vaihtoehdosta korkeampaa taajuusaluetta. Kannettavien ja siirrettävien radiotaajuustietoliikennelaitteiden ja terveydenhuollon vuoteen väliset suositeltavat erotusetäisyydet Terveydenhuollon vuode on tarkoitettu käytettäväksi ympäristössä, jonka ympäristöön säteileviä radiotaajuushäiriöitä valvotaan. Asiakas tai terveydenhuollon vuoteen käyttäjä voi auttaa estämään sähkömagneettisia häiriöitä säilyttämällä vähimmäisetäisyyden kannettavien ja siirrettävien radiotaajuustietoliikennelaitteiden (lähettimet) ja laitteen välillä alla olevan taulukon mukaan tietoliikennelaitteiston enimmäistehon mukaisesti. Lähettimen nimellinen enimmäislähtöteho [W] Erotusetäisyys lähettimen taajuuden mukaan [m] 150 khz 80 MHz MHz 800 MHz 2,5 GHz 0,01 0,12 0,40 0,40 0,1 0,37 1,26 1,26 1 1,17 4,00 4, ,69 12,65 12, ,67 40,00 40,00 Jos lähettimen nimellistä enimmäislähtötehoa ei löydy edempänä olevasta taulukosta, suositeltava erotusetäisyys d metreinä (m) voidaan määrittää käyttäen lähettimen taajuuden laskennassa käytettävää yhtälöä, jossa P on lähettimen valmistajan ilmoittama lähettimen enimmäislähtöteho watteina (W). Mikäli arvo on tarkalleen 80 MHz tai tarkalleen 800 MHz, sovelletaan korkeampaa taajuusaluetta koskevaa erotusetäisyyttä F

21 Tekniset tiedot Nämä ohjeet eivät välttämättä päde kaikissa tilanteissa. Sähkömagneettisen kentän etenemiseen vaikuttavat rakenteiden, esineiden ja ihmisten aikaansaama vaimentuminen ja heijastuminen F 21

22 Muistiinpanoja

23 Muistiinpanoja

24 Myyntiyhtiöt Suomi: Camp Mobility Patamäenkatu 5, Tampere Puhelin Sverige: Invacare AB Fagerstagatan 9 S Spånga Tel: (46) (0) Fax: (46) (0) sweden@invacare.com Invacare Rea AB Växjövägen 303 SE Diö Sweden F * F* Making Life s Experiences Possible
