1 Tallentava DVD/VHS -yhdistelmä DF-4100/4150/8100/8150 Käyttöohje P/N : 97P95600P0-**

2 Turvallisuusohjeita Säilytä laitteen takuukuitti ja maksukuitti varmassa tallessa. Varotoimenpiteitä Lue tämä käyttöohje huolellisesti. Varmista että kotisi verkkojännite on sama kuin laitteen takapaneelissa olevassa arvolaatassa ilmoitettu. Lue tämä sivu ja kappaleet Kytkennät ja Asetukset, joissa olevien ohjeiden avulla saat laitteen asennettua ja säädettyä oikein. Älä sijoita laitetta kuumaan tai kosteaan paikkaan. Älä koskaan avaa tätä laitetta. Kaikki korjaustoimet on jätettävä valtuutetun huoltoliikkeen suoritettaviksi. Älä kytke laitteen pistoketta seinäpistorasiaan, mikäli olet äskettäin siirtänyt sen kylmästä ilmasta lämpimään huoneeseen. Tämä voi aiheuttaa kosteuden tiivistymisen laitteen sisään, jolloin laite voi vaurioitua. Odota noin kaksi tuntia ennen laitteen käyttämistä, jolloin laite on ehtinyt lämmetä huoneen lämpötilaan. Varmista että tämä laite on sijoitettu vähintään 10 cm päähän muista laitteista ja kiinteistä esineistä, jotta jäähdytyksen varmistava ilmankierto on riittävä. Laitetta ei saa altistaa tippuville tai roiskuville nesteille eikä sen päälle saa laittaa nesteitä sisältäviä astioita, kuten kukkamaljakoita. Irrota laitteen pistoke ja antenni havaittuasi ukkosmyrskyn lähestyvän tai olevan käynnissä. Sijoita laite vakaalle, tasaiselle alustalle. Puhdista laitetta vain pehmeällä, nukattomalla liinalla. Älä käytä puhdistamisessa voimakkaita tai alkoholia sisältäviä puhdistusaineita. JOHDANTO Huolehdi omasta turvallisuudestasi Tässä laitteessa ei ole käyttäjän huollettavissa tai korjattavissa olevia osia. Älä avaa tämän laitteen koteloa. Jätä kaikki huoltotoimenpiteet valtuutetun huoltoliikkeen suoritettaviksi. Tämä DVD/VHS -yhdistelmä on suunniteltu jatkuvaan käyttöön. Se ei kytkeydy irti sähköverkosta kytkettäessä se valmiustilaan (stand-by). Irrota pistoke seinäpistorasiasta, mikäli haluat irrottaa sen sähköverkosta kokonaan. 1

3 Tärkeitä turvallisuusohjeita Tärkeitä turvallisuusohjeita VAROITUS SÄHKÖISKUVAARA ÄLÄ AVAA! VAROITUS: VÄLTTÄÄKSESI SÄHKÖISKUVAARAN ÄLÄ AVAA LAITTEEN KOTELOA TAI TAKAOSAA. LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLTOA VAATIVIA OSIA. OTA TARVITTAESSA YHTEYS VALTUUTETTUUN HUOLTOLIIKKEESEEN. Kolmion sisällä olevan huutomerkin tarkoituksena on kiinnittää käyttäjän huomio laitteen mukana tulevaan kirjalliseen materiaaliin, jossa on esitetty tärkeät käyttö- ja huolto-ohjeet. Kolmion sisällä oleva salamasymboli varoittaa kotelon sisällä olevasta suojaamattomasta, vaarallisen korkeasta jännitteestä, joka on niin voimakas, että se voi aiheuttaa sähköiskuvaaran. VAROITUS ÄLÄ ALTISTA LAITETTA SATEELLE TAI KOSTEUDELLE, SILLÄ SIITÄ VOI AIHEUTUA SÄHKÖISKU- TAI TULIPALOVAARA. VAROITUS SÄHKÖISKUVAARAN VÄLTTÄMISEKSI PIDÄ KIINNI PISTOTULPASTA JA TYÖNNÄ PISTOTULPPA KUNNOLLA SEINÄPISTORASIAAN. ÄLÄ KOSKAAN VEDÄ VERKKOJOHDOSTA. LASERLAITTEITA KOSKEVIA TÄRKEITÄ HUOMAUTUKSIA LASER Tässä laitteessa käytetään laserjärjestelmää. Varmistaaksesi laitteen turvallisen käytön, lue nämä käyttöohjeet huolellisesti ennen laitteen käyttöä ja säilytä ohjeet myöhempää tarvetta varten. Mikäli laite tarvitsee huoltoa, ota yhteys valtuutettuun huoltoliikkeeseen tai jälleenmyyjääsi. Mikäli laitetta ja sen säätimiä ei käytetä tässä käyttöohjeessa esitetyllä tavalla saattaa käyttäjä altistua vaaralliselle lasersäteilylle. Välttyäksesi suoralta lasersäteilyltä älä yritä avata laitteen koteloa. Avattaessa ja suojalukitus ohitettaessa olet alttiina näkyvälle lasersäteilylle. ÄLÄ KATSO SÄTEESEEN. VAARA Näkyvää lasersäteilyä kotelon ollessa avattuna ja suojalukituksen rikkouduttua tai ollessa pois päältä. Vältä altistumista suoralle säteilylle. VAROITUS Älä avaa laitteen koteloa. Laitteen sisällä ei ole käyttäjän huoltoa vaativia osia; jätä kaikki huoltotoimenpiteet valtuutetun huoltoliikkeen LUOKAN 1 tehtäväksi. LASERTUOTE VAROITUS Kaikki tämän laitteen rakenteeseen tehtävät muutokset tai lisäykset, jotka eivät todistettavasti ole hyväksymisestä vastaavan osapuolen sallimia, voivat purkaa käyttäjän oikeuden laitteen käyttämiseen. Kunnollisen ilmankierron takaamiseksi laitteen ympärille on jätettävä vähintään 8 cm vapaata tilaa. Laitetta ei saa altistaa tippuville tai roiskuville nesteille eikä sen päälle saa sijoittaa nestettä sisältäviä astioita, kuten maljakoita. aitteen kytkeminen pois päältä virtakytkimestä ei irrota sitä kokonaan sähköverkosta (taukotoiminto, stand-by). Irrottaaksesi laitteen kokonaan sähköverkosta on pistoke irrotettava seinäpistorasiasta. Tämä laite on suunniteltu ja valmistettu turvaamaan henkilökohtaisen turvallisuuden. Virheellinen käyttö voi aiheuttaa sähköisku- tai tulipalovaaran. Laitteen sisäänrakennetut turvalaitteet suojaavat sinua, jos noudatat seuraavia asennus-, käyttö- ja huoltoohjeita. Tämä laite on täysin transistoroitu eikä siinä ole yhtään käyttäjän korjattavissa olevaa osaa. 1 LUE KÄYTTÖOHJEET Kaikki turvallisuus- ja käyttöohjeet täytyy lukea ennen tämän laitteen käytön aloittamista. 2 SÄILYTÄ OHJEET Turvallisuus- ja käyttöohjeet täytyy säilyttää myöhempää tarvetta varten. 3 OTA VAROITUKSET HUOMIOON Kaikkia laitteessa ja käyttöohjeessa olevia varoituksia tulee tarkasti noudattaa. 4 TOIMI OHJEIDEN MUKAISESTI Kaikkia turvallisuus- ja käyttöohjeita täytyy noudattaa tarkasti. 5 PUHDISTUS Irrota tämän laitteen pistoke pistorasiasta ennen puhdistuksen aloittamista. Älä käytä mitään puhdistusaineita tai sumutteita. Puhdista laite kostealla, pehmeällä liinalla. 6 KIINNIKKEET Älä käytä muita kuin valmistajan suosittelemia kiinnikkeitä, koska ne voivat aiheuttaa vaaratilanteita tai laitteiden rikkoutumisen. 7 VESI JA KOSTEUS Älä käytä tätä laitetta lähellä vettä esimerkiksi lähellä kylpyammetta, pesuallasta, keittiöallasta tai pyykkiammetta, kosteassa paikassa eikä lähellä uima-allasta. 8 LISÄVARUSTEET Älä laita tätä laitetta epävakaalle kärrylle, alustalle, jalustalle, seinähyllylle eikä pöydälle. Laite voi pudota aiheuttaen vakavia vammoja lapselle tai aikuiselle ja laite voi vaurioitua pahasti. Käytä tätä laitetta ainoastaan valmistajan suositteleman lisävarusteen kanssa. VAROITUS SIIRRETTÄVÄSTÄ ALUSTASTA (symboli RETAC'in toimittama) 8A Laite ja kärry yhdistelmä on siirrettävä varovasti. Äkkinäiset pysähdykset, liiallinen voima ja epätasaiset pinnat voivat aiheuttaa laite ja kärry yhdistelmän kaatumisen. 9 ILMANKIERTO Kotelossa olevat reiät ja aukot ovat ilmankiertoa varten ja ne varmistavat laitteen luotettavan toiminnan ja suojelevat laitetta ylikuumenemiselta. Näitä aukkoja ei saa tukkia eikä peittää. Näitä aukkoja ei saa peittää laittamalla laite vuoteelle, sohvalle, matolle tai muulle vastaavalle pinnalle. Laitetta ei saa koskaan asettaa minkään lämpölähteen lähelle eikä yläpuolelle. Tätä laitetta ei saa sijoittaa sisäänrakennettuun syvennykseen kuten kirjahyllyyn tai laitetelineeseen ellei kunnollisesta ilmanvaihdosta ole huolehdittu ja valmistajan ohjeita noudatettu. 10 VIRTALÄHTEET Tätä laitetta saa käyttää ainoastaan arvolaatassa merkityllä virtalähteellä tai jännitteellä. Ellet ole varma kotisi verkkojännitteen sopivuudesta, ota yhteys asiantuntijaan. Paristoja tai muita virtalähteitä käyttävien laitteiden osalta ohjeet on katsottava käyttöohjeista. 11 MAADOITUS JA VERKKOPISTOKE Tämän laitteen pistokkeen saa kytkeä vain sellaiseen verkkopistorasiaan, johon pistoke sen rakennetta muuttamatta mahtuu. Mikäli käytät jatkojohtoa, varmista sen laatu ja tehonkesto. 12 VERKKOJOHDON SUOJAAMINEN Verkkojohto täytyy sijoittaa siten, ettei sen päälle astuta eikä se jää puristuksiin minkään esineen alle tai taakse. Kiinnitä erityistä huomiota pistokkeeseen, pistorasioihin ja kohtaan, josta verkkojohto lähtee laitteesta 13 SALAMOINTI Saadaksesi lisää turvallisuutta sinun pitää irrottaa verkkojohto pistorasiasta ja antenni antennijärjestelmästä ukonilman ajaksi tai kun laite ei ole valvonnan alla tai kun laite jää pidemmäksi ajaksi käyttämättömäksi. Tämä estää laitteen vaurioitumisen, jonka salamointi ja sähköverkon ylijännite voivat aiheuttaa. 14 LEVYPESÄ Huolehdi siitä, että pidät sormesi irti, kun levypesä sulkeutuu. Se voi aiheuttaa vakavan vamman. 15 YLIKUORMITUS Älä ylikuormita jatkojohtoja tai niiden JOHDANTO 2 3

4 Tärkeitä turvallisuusohjeita Sisällysluettelo seinäpistorasioita, koska on olemassa tulipalotai sähköiskuvaara. 16 ESINEEN TAI NESTEEN PÄÄSEMINEN LAITTEESEEN Älä koskaan työnnä mitään esinettä laitteen sisään aukkojen kautta, koska se voi koskettaa vaarallisia jännitekohtia tai oikosulkea osia, ja tästä voi aiheutua tulipalo tai sähköisku. Älä koskaan läiskytä mitään nestettä laitteen päälle. 17 KUORMA Älä laita raskasta esinettä äläkä astu laitteen päälle. Esine voi pudota aiheuttaen vakavan henkilövamman ja laite voi vaurioitua pahasti. 18 LEVY Älä käytä rikkinäistä, vääntynyttä eikä korjattua levyä. Tällaiset levyt rikkoutuvat helposti ja voivat aiheuttaa vakavan henkilövamman ja laitteen toimintahäiriöitä. 19 HUOLTO Älä yritä itse huoltaa tätä laitetta, koska kotelon avaaminen tai poistaminen aiheuttaa sen, että saatat joutua alttiiksi vaarallisen korkealle jännitteelle tai muulle vaaralle. Ota kaikissa huoltoasioissa yhteys valtuutettuun huoltoliikkeeseen. 20 HUOLTOA VAATIVA VAURIO Irrota tämä laite pistorasiasta ja ota yhteys valtuutettuun huoltoliikkeeseen seuraavissa tapauksissa: A. Kun verkkojohto tai pistotulppa on vaurioitunut. B. Jos nestettä tai jokin esine on päässyt laitteen sisään. C. Jos laite on ollut alttiina sateelle tai vedelle. D. Jos laite ei toimi normaalisti käyttöohjeiden mukaisesti. Käytä ainoastaan käyttöohjeessa mainittuja säätimiä. Muiden säätimien virheellinen säätäminen voi aiheuttaa vaurioita ja paljon huoltotyötä laitteen saamiseksi jälleen normaaliin käyttökuntoon. E. Jos laite on pudonnut tai kotelo on vaurioitunut. F. Jos laitteen suorituskyvyssä on selvästi erottuva muutos tämä osoittaa laitteen tarvitsevan huoltoa. varaosien käyttö voi estää tulipalon, sähköiskun ja muita vaaratilanteita. 22 TURVALLISUUSTARKASTUS Pyydä huoltoliikettä suorittamaan valmistajan suosittelema turvallisuustarkastus tämän laitteen huollon tai korjauksen päätteeksi, jotta laite on turvallisessa käyttökunnossa. 23 SEINÄ- TAI KATTOASENNUS Tämän laitteen seinä- tai kattoasennus pitää suorittaa valmistajan suosittelemalla tavalla. 24 KUUMUUS Tämä tuote on sijoitettava riittävän kauas lämpölähteistä, kuten lämpöpattereista, lämpöhormeista, uuneista ja muista lämpöä tuottavista laitteista (mukaan lukien vahvistimet). JOHDANTO Turvallisuusohjeita 1 Tärkeitä turvallisuusohjeita 2 Sisällysluettelo 5 Yleiskatsaus 6 Säätimet ja liittimet 10 KYTKENNÄT Antennin/Kaapeliantennin kytkeminen 15 Television kytkeminen 16 Vahvistimen/viritinvahvistimen kytkeminen 17 Lisälaitteiden kytkeminen 18 Digitaalisen kameranauhurin kytkeminen 18 ASETUKSET Alkuasennus 19 Perusasetukset 21 Yleistietoja asetusvalikosta 21 Valikkojen käyttö 21 Asennusasetukset (Installation) 21 Tallennuslaatu (Recording options) 24 Kieliasetukset (Language) 25 Suosikit/Videoasetukset (Preferences/Video) 27 Suosikit/Audioasetukset (Preferences/Audio) 28 Suosikit/Lapsilukko (Preferences/ Parental Controls) 29 Suosikit/Automaattiasetukset (Preferences/ Auto Settings) 31 Suosikit/Videonauhuri (Preferences/VCR) 32 Järjestelmätiedot (System Info) 32 Tehdasasetusten palautus (Restore Defaults) 32 Kuvaruutunäytön esittely 33 TALLENNUS Perustallennus 42 Tallennus televisiosta 42 Pikatallennus (OTR) 42 Tallennusajan tarkastaminen 43 Tallennuksen väliaikainen keskeyttäminen 43 Pikakopiointi - DVD to VHS 43 Editointi kopioitaessa (DVD VCR) 44 Pikakopiointi - VHS to DVD 44 Editointi kopioitaessa (VCR DVD) 44 Ajastintallennus 45 Ajastintallennus manuaaliasetuksilla 45 Ajastintallennus ShowView-järjestelmällä 46 Ajastintallennuksen peruuttaminen 47 Käynnissä olevan ajastintallennuksen lopetus47 Ajastintallennuksen ongelmanratkaisu 47 Tallennus ulkoisesta lähteestä 48 EDITOINTI Levyn alustus 50 Levyn editointivalikko 50 Otsikon editointivalikko 53 Editointi 55 LISÄTIEDOT Vianetsintä 57 Tekniset tiedot 59 JOHDANTO 21 VARAOSAT Kun tarvitaan varaosia, huolehdi siitä, että huollon laittamien uusien osien turvallisuusominaisuudet ovat samat kuin alkuperäisten osien. Valmistajan määrittämien TOISTO DVD-levyn toisto 35 Videokasetin toisto 38 Muiden levytyyppien toisto

5 Yleiskatsaus Yleiskatsaus DVD, DVD+R, DVD+RW? Mikä on DVD? DVD (Digital Versatile Disc, digitaalinen monikäyttölevy) on tallennusmedia, joka yhdistää kätevän CD-levyn viimeisimpään videotekniikkaan. DVD-video hyödyntää uutta MPEG2 tiivistystekniikkaa, joka mahdollistaa kokonaisen elokuvan tallentamisen yhdelle viiden tuuman levylle. Kuinka hyvä DVD:n resoluutio on suhteessa VHS:ään? Partaveitsen terävien digitaalikuvien pystyresoluutio on enemmän kuin 500 juovaa ja jokaisella juovalla on 720 kuvapistettä (pikseliä). Tämä on enemmän kuin kaksi kertaa enemmän kuin VHS-videossa ja jopa parempi kuin laserlevyn laatu. DVD-kuvan laatu on verrattavissa tallennusstudioissa tuotettuihin digitaalisiin kantatallenteisiin (master). Mikä on DVD+RW? DVD+ReWritable (uudelleenkirjoitettava DVD-levy) tilanmuutokseen pystyvää mediaa, samaa kuin uudelleenkirjoitettavilla CD-levyillä käytetään. Tallennus ja poisto tapahtuu muuttamalla levyn pinnan tallennuskerroksen ominaisuuksia laserilla, tämä kirjoitusprosessi voidaan suorittaa levylle enemmän kuin tuhat kertaa. Mikä on DVD+R? Toisin kuin DVD+RW -levylle, DVD+R -levylle (kerran kirjoitettava DVD) voidaan tallentaa vain yhden kerran. Mikäli levyä ei viimeistellä, sille voidaan tallentaa lisää tietoa. Tällaisen levyn vanhoja tallenteita voidaan myös poistaa, mutta kerran kirjoitettuun kohtaan ei voi enää tallentaa. Poistetut tallenteet (otsikot) näkyvät hakemistossa nimellä poistettu otsikko ('deleted title'). Ennen kuin DVD+R levyä voidaan toistaa muussa DVD-soittimessa, se on viimeisteltävä (finalize) tässä DVD/VHS -yhdistelmässä. Kun tämä toiminto on suoritettu, levylle ei voi enää tallentaa. Mitä voin tehdä DVD/VHS -yhdistelmälläni? DVD/VHS -yhdistelmä on laite, jolla voidaan tallentaa ja toistaa digitaalisia videolevyjä ja se on kahteen suuntaan yhteensopiva universaalisen DVD videostandardin kanssa. Tämä tarkoittaa, että: tällä laitteella voidaan toistaa valmiita DVD -videolevyjä. tällä laitteella tehtyjä tallenteita voidaan toistaa muilla DVD soittimilla ja DVD-ROM asemilla. Aluekoodi 6 2 ALL Näitä levyjä voit käyttää Mikäli DVD-levyn aluekoodi ei vastaa tämän soittimen aluekoodia, levyä ei voi toistaa tässä laitteessa. Tämän laitteen aluekoodi on 2. Tällä laitteella voidaan toistaa levyjä, joiden aluekoodi on 2 tai ALL (kaikki). Tässä DVD/VHS -yhdistelmässä voidaan käyttää seuraavia levytyyppejä: Toisto ja tallennus DVD+RW (Digital Versatile Disc + ReWritable, uudelleenkirjoitettava DVD-levy) DVD+R (Digital Versatile Disc + Write-Once, kerran kirjoitettava DVD-levy) Vain toisto DVD Video (Digital Versatile Disc, normaali DVD videolevy) DVD-R (DVD-Recordable, kerran kirjoitettava DVD-levy): Näitä levyjä voidaan toistaa vain silloin, kun tallennus on tehty videotilassa ( Video mode ) ja levy on viimeistelty. DVD-RW (DVD-Rerecordable, uudelleenkirjoitettava DVD-levy): Näitä levyjä voidaan toistaa vain silloin, kun tallennus on tehty videotilassa ( Video mode ) ja levy on viimeistelty. Audio CD (Compact Disc Digital Audio, Audio-CD -levy) CD-R (CD recordable, kirjoitettava CD -levy) Audio/ MP3 tiedostoja sisältävä levy CD-RW (CD rewritable, uudelleenkirjoitettava CD levy) Audio/ MP3 tiedostoja sisältävä levy Tällä laitteella ei voi toistaa kaikkia kirjoitettavia CD-levyjä. Levyihin liittyviä käsitteitä Otsikko (Title, vain DVD) Elokuva kokonaisuudessaan, suurempi kokonaisuus tai esimerkiksi musiikkialbumi. Jokaisella otsikolla on oma numero, jonka perusteella otsikko on helppo löytää. Luku (Chapter, vain DVD) Elokuvan tai musiikkikappaleen osia, jotka ovat pienempiä kuin kokonaiset tiedostot. Otsikko koostuu yhdestä tai useammasta luvusta. Luvuilla on numerot, joiden perusteella ne on helppo löytää. Joillakin levyillä luvuilla on nimet, joillakin ei. Kappale (Track, vain Audio-CD) Audio-CD levyn musiikkikappale. Jokaisella kappaleella on oma numero, jonka perusteella kappale on helppo löytää. DVD -tallennuksesta Tallennusta koskevia huomautuksia Esitettävät tallennusajat eivät ole aivan tarkkoja, koska tämä laite käyttää videotiivistyksessä muuttuvaa bittinopeutta. Tämä tarkoitta, että tarkka tallennusaika riippuu tallennettavasta materiaalista. Mikäli tallennettavan televisiolähetyksen vastaanotto on heikko ja kuvassa on häiriöitä, levyn tallennusajat voivat olla lyhyempiä. Laite ei välttämättä tunnista suurella nopeudella (2X tai enemmän) tallennettuja levyjä. Jos tallennat vain still-kuvia tai ääntä saattaa tallennusaika olla pidempi. Laitteen näyttämät tallennusaika ja jäljellä oleva tallennusaika eivät aina yhteenlaskettuna vastaa tarkasti levyn kokonaistallennusaikaa. Levyn tallennusaika voi lyhetä, mikäli editoit levyä tuntuvasti. Käyttäessäsi DVD+R levyä voit tallentaa niin kauan kunnes levy on täynnä tai kunnes suljet sen viimeistelemällä. Tarkista jäljellä oleva tallennusaika ennen tallennuksen aloittamista. TV:n äänikanavien tallentaminen Tällä DVD/VHS -yhdistelmällä voidaan tallentaa ääni yksi- tai kaksikanavaisena. TV-lähetyksissä tämä on tavallisesti mono tai stereo, mutta osa lähetyksistä on kaksikielisiä. Tässä tapauksessa voit valita toisen (BIL I tai BIL II) tai molemmat kielet. 7 JOHDANTO

6 Overview Overview Videotallennuksen rajoituksia Tällä laitteella ei voi tallentaa kopiosuojattua videomateriaalia. Osa DVD videolevyistä ja satelliittilähetyksistä on kopiosuojattuja. Mikäli kopiosuojattua materiaalia esiintyy tallennuksen aikana, tallennus siirtyy taukotoiminnolle tai loppuu kokonaan automaattisesti ja ruutuun tulee asiaa koskeva virheilmoitus. Kertakopioitava ( copy-once only ) video voidaan tallentaa vain CPRM:llä varustetulle DVD+RW levylle. Tekijänoikeutta koskeva huomautus Tällä laitteella tekemäsi audio- ja videotallennukset on tarkoitettu vain sinun yksityiseen käyttöösi. Et saa myydä, lainata tai vuokrata niitä muille ihmisille. Tässä laitteessa hyödynnetään kopiointisuojatekniikkaa, joka on suojattu US-patenteilla ja muilla tekijänoikeuksilla, jotka ovat Macrovision Corporationin ja muiden tahojen omistamia. Tämän tekniikan käyttäminen edellyttää Macrovision Corporation hyväksyntää ja se on tarkoitettu yksinomaan kotikäyttöön ja muuhun rajoitettuun käyttöön, ellei Macrovision Corporationin kanssa ole muuta sovittu. Purkaminen tai muuttaminen on kielletty. Varotoimenpiteitä Laitteen käsittely Kuljettaminen Laitetta kuljetettaessa kannattaa käyttää alkuperäistä pakkausmateriaali ja laatikkoa. Varmistaaksesi turvallisen suojauksen, pakkaa laite samalla tavalla kuin se oli pakattu tehtaalla. Sijoituspaikka Tämä laite saattaa toiston aikana aiheuttaa häiriöitä liian lähellä olevan televisioon, videonauhuriin tai radioon. Tässä tapauksessa laite on siirrettävä etäämmälle televisiosta, videonauhurista tai radiosta tai kytkettävä se pois päältä sen jälkeen, kun levy on otettu pois levytilasta. Pintojen pitäminen puhtaana Älä käytä laitteen lähellä höyrystyviä aineita, kuten hyönteissumutteita. Älä jätä kumista tai muovista valmistettuja tuotteita pitkäksi aikaa kosketuksiin laitteen pinnan kanssa, koska ne jättävät läikkiä. Laitteen puhdistaminen Kotelon puhdistaminen Käytä pehmeää, kuivaa liinaa. Mikäli kotelo on erityisen likainen, käytä pehmeää liinaa, joka on kostutettu miedolla pesuaineliuoksella. Älä käytä voimakkaita liuottimia, kuten alkoholia, bensiiniä tai tinneriä, koska ne voivat vaurioittaa laitteen pinnoitetta. Hyvän kuvanlaadun säilyttäminen DVD/VHS -yhdistelmä on huipputekninen tarkkuuslaite. Mikäli optinen linssi ja levyaseman osat ovat likaiset tai kuluneet, kuvan laatu on heikko. Suosittelemme säännöllistä tarkastusta ja puhdistusta 1000 käyttötunnin välein (Aika riippuu käyttöympäristöstä.) Kysy tarkempia ohjeita jälleenmyyjältä. Kauko-ohjaimen toimintasäde Suuntaa kauko-ohjain laitteen etupaneelissa olevaa anturia kohti ja paina painikkeitta. Etäisyys: 7 m etupaneelin vastaanottoanturista. Kulma: 30 joka suunnassa vastaanottoanturista. Levyjä koskevia huomautuksia Kauko-ohjaimen paristojen asentaminen Irrota kauko-ohjaimen takana oleva paristotilan kansi ja laita paikalleen kaksi AAA kokoista paristoa. Varmista että paristojen napaisuus (+ ja -) on oikein. Varoitus Älä sekoita vanhoja ja uusia paristoja. Älä koskaan käytä samanaikaisesti eri tyyppisiä paristoja (normaali, alkali, jne.). Levyjen käsittely Älä koskettele levyn toistettavaa puolta. Pidä kiinni levyn reunoista, jotta levyn pintaan ei jää sormenjälkiä. Älä kiinnitä levyyn paperinpaloja tai teippiä. Levyjen säilyttäminen Säilytä levyt aina koteloissaan. Älä altista levyjä suoralle auringonpaisteelle tai lämmönlähteille tai jätä levyjä suoraan auringonpaisteeseen pysäköityyn autoon, koska auton sisällä voi olla erittäin kuumaa. Levyjen puhdistaminen Levyllä olevat sormenjäljet ja pöly voivat aiheuttaa kuvan laadun heikkenemisen tai säröä ääneen. Puhdista levy ennen toistamista puhtaalla, kuivalla liinalla. Pyyhi levy keskustasta ulospäin. Älä käytä voimakkaita liuottimia, kuten alkoholia, bensiiniä, tinneriä tai kaupallisia puhdistusaineita tai vinyylilevyille tarkoitettuja antistaattisia sumutteita. Merkeistä Yes Kyllä No Ei -merkki merkki saattaa ilmestyä TV-ruutuun käytön aikana. Tämä merkki tarkoittaa, että tässä käyttöohjeessa esitetty toiminto ei ole käytettävissä tällä kyseisellä levyllä. JOHDANTO 8 9

7 Säätimet ja liittimet Säätimet ja liittimet # $ % Etupaneelin # $ % ^ & * ( ) 1 JOHDANTO ^ * ) & ( ! POWER (Virtakytkin) Laitteen kytkeminen päälle ja pois päältä. Etupaneelin ja kauko-ohjaimen painikkeiden lukitus/avaus pitämällä alaspainettuna pidempään kuin 5 Kasettipesä (Videonauhuri) Työnnä videokasetti tänne. # EJECT (Kasetinpoisto, videonauhuri) Poistaa kunanauhurin kasetin. $ Levytila (DVD-tallennin) Laita levy tänne. % OPEN/CLOSE (Avaa/Sulje, DVD) Avaa ja sulkee levytilan. ^ REW (Taaksepäin) DVD: Hyppy edelliseen lukuun. VHS: Nauhan kelaus taaksepäin pysäytystilassa. Toiston aikana kuvallinen pikahaku taaksepäin. & DISC MENU (Levyvalikko) * PLAY/PAUSE (Toisto/tauko) Käynnistää levyn tai nauhan toiston. Keskeyttää toiston tai tallennuksen väliaikaisesti. ( STOP (Pysäytys) Lopettaa toiston. ) FF (Eteenpäin) DVD: Hyppy seuraavaan lukuun. VHS: Nauhan kelaus eteenpäin pysäytystilassa. Toiston aikana kuvallinen pikahaku eteenpäin. 1 REC SPEED (Tallennuslaatu) 2 SELECT DVD/VCR (DVD/VHS -valinta) DVD-tallentimen ja videonauhurin ohjauksen vaihto. 3 Etupaneelin näyttö Näyttää laitteen tilan. 4 PR+/ (Kanavavalinta, valikkovalinta) Muistissa olevien kanavien selaus ylös/alas. Siirtyminen ylös/alas DVD valikoissa. 5 REC (Tallennus) Käynnistää tallennuksen. Painele useamman kerran asettaaksesi tallennusajan. Palaa punaisena tallennuksen aikana. 6 AVF (VIDEO, L-AUDIO-R, Ulkoinen ohjelmalähde) Ulkoisen audio/videolähteen kytkentä (videonauhuri, kameranauhuri, jne.). 7 DV IN (Digitaalitulo) VAIN DF-8100/8150 Digitaalisen kameranauhurin, videonauhurin tai DVD+R/RW tallentimen kytkentä.! Videonauhurin levypesässä on VHS Ympyrä: Videonauhurin nauhoitus käynnissä. Kello: Videonauhurin ajastettu tallennus on asetettu. # Ilmaisee stereovastaanoton. $ DVD/VHS -yhdistelmä toistaa tai tallentaa Hi-Fi ääntä. % DVD/VHS -yhdistelmä on TV tilassa (asetettu [TV/DVD] -painikkeella). ^ Ilmaisee kertaustoiston tyypin. & DVD/VHS -yhdistelmän lukitusilmaisin. * Ilmaisee DVD/VHS -yhdistelmän lähtevän videosignaalin olevan lomittamaton. ( Levytyypin ilmaisin Ilmoittaa ladatun levyn tyypin. ) Ympyrä: Kertoo DVD+R(+RW) tallennuksen olevan käynnissä. Kello: DVD:n ajastettu tallennus on asetettu. 1 DVD tallentimen levytilassa on levy. 2 Ilmaisee tallennustilan. 3 Etupaneelin näytön tiedot Näyttää kellon, kokonaistoistoajan, kuluneen ajan, jäljellä olevan ajan, otsikon numeron, luvun/kappaleen numeron, kanavan, nauhalaskurin, jne. 4 DTS: Ilmaisee DVD-soittimen toistavan DTS ääntä. Dolby: Ilmaisee DVD-soittimen toistavan Dolby Digital -ääntä

8 Säätimet ja liittimet Säätimet ja liittimet Kauko-ohjain DVD/VHS -yhdistelmän kytkeminen päälle ja pois päältä. - Levytilan avaaminen ja sulkeminen DVD tilassa. - Kasetin poistaminen nauhurista videonauhuritilassa. Tallennuksen käynnistys. Painele useamman kerran valitaksesi tallennusajan. Katso tarkemmat tiedot kohdasta Pikatallennus (OTR) sivulla 42. Kopiointi DVD:ltä videonauhurille (tai videonauhurilta DVD:lle). JOHDANTO DVD tilan valinta. Videonauhuritilan valinta. Vaihto tämän laitteen virittimen ja TV:n virittimen välillä. Tallennuslaadun valinta: - DVD : HQ (1 h), SP (2 h), EP (4 h) tai SLP ( 6 h). - VHS: SP (normaali) tai LP (puolinopeus). DVD/VHS -yhdistelmän tulon valinta: Tuner (viritin), AV1, AV2, AVF, tai DV. (DV: vain mallissa DF-8100/8150.) Kytkee TV-ruudulle kuvan tämän laitteen virittimestä. Tekstityskielen valinta, mikäli levyllä olemassa. - Numeroitujen valikkovaihtoehtojen valinta. - TV-kanavien valinta. - Seurannan (tracking) käsisäätö. Kamerakulman valinta, mikäli levyllä olemassa. DVD-kuvan suurentaminen. Nauhalaskurin nollaus videonauhuritilassa. Luvun, kappaleen, otsikon tai koko levyn kertaustoisto. Vaihto lomittamattoman ja lomitetun pyyhkäisyn välillä pitämällä alaspainettuna 3 sekunnin ajan. DVD-levyn valikon hakeminen ruudulle. Asetusvalikkoon (Setup) siirtyminen ja sieltä poistuminen. DVD+R(+RW) levyjen lukujen editointi ja otsikoiden jakaminen. Näyttää laitteessa olevan levyn, kasetin tai kytketyn TV:n tietoja. Kahden merkityn kohdan (A ja B) välisen jakson kertaustoisto. Tietyn otsikon tai luvun hakeminen. Puhekielen (DVD), äänikanavan (CD) tai äänityypin (TV) valinta. Otsikkovalikon hakeminen ruudulle, mikäli levyllä olemassa. Ajastintallennuksen valikon hakeminen ruudulle. - œ : Valikon vaihtoehtojen valinta. - PR +/ : Kanavien valinta. Valikkovalintojen vahvistaminen. Hyppy seuraavaan tai edelliseen lukuun/kappaleeseen. - DVD: Haku taaksepäin/eteenpäin. - VHS: Kelaus taaksepäin/eteenpäin pysäytystoiminnolla. Kuvallinen pikahaku eteen/taaksepäin toiston aikana. Lisää tai vähennä hidastusnopeutta DVD-levyn tai videonauhan toiston aikana. Lomittamaton pyyhkäisy (Progressive Scan) Mikäli televisiosi tukee lomittamatonta pyyhkäisyä voit nauttia todella korkealaatuisesta videokuvasta asettamalla DVD/VHS -yhdistelmän tilaan lomittamaton pyyhkäisy (progressive scan). Mikäli televisiosi ei tue tätä tilaa, ÄLÄ käytä lomittamatonta pyyhkäisyä. Mikäli teet näin vahingossa, pidä [P.SCAN] painike alaspainettuna 3 sekunnin ajan palataksesi normaalitilaan. Kun videolähdön tila muutetaan RGB:stä lomitettuun tai lomittamattomaan pyyhkäisyyn (Scart 1), komponenttivideon värit eivät toistu oikein. Koska komponenttilähdöillä on omat liittimet laitteen takana, muuta TV:n tuloksi komponenttivideo sen jälkeen, kun olet kytkenyt komponenttivideokaapelit DVD/VHS -yhdistelmästä televisioon. Muuttaminen lomitetusta tai lomittamattomasta pyyhkäisystä RGB:hen tapahtuu päinvastaisessa järjestyksessä. - Toiston käynnistäminen. - Toiston tai tallennuksen väliaikainen keskeyttäminen. Paina uudelleen poistuaksesi taukotilasta. Toiston tai tallennuksen lopettaminen

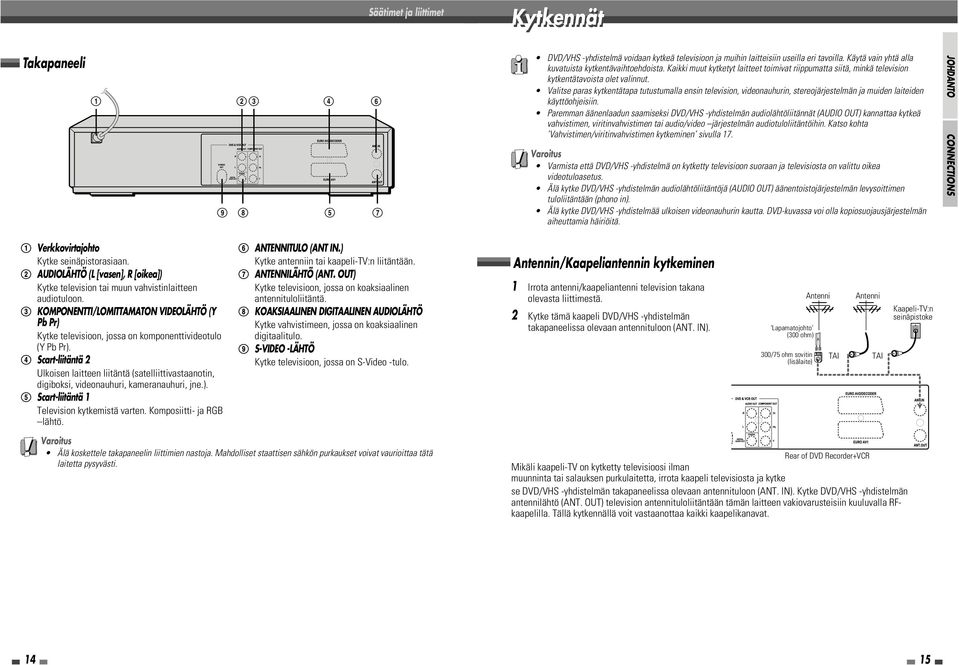

9 Säätimet ja liittimet Kytkennät $ ^ ( * % & DVD/VHS -yhdistelmä voidaan kytkeä televisioon ja muihin laitteisiin useilla eri tavoilla. Käytä vain yhtä alla kuvatuista kytkentävaihtoehdoista. Kaikki muut kytketyt laitteet toimivat riippumatta siitä, minkä television kytkentätavoista olet valinnut. Valitse paras kytkentätapa tutustumalla ensin television, videonauhurin, stereojärjestelmän ja muiden laiteiden käyttöohjeisiin. Paremman äänenlaadun saamiseksi DVD/VHS -yhdistelmän audiolähtöliitännät (AUDIO OUT) kannattaa kytkeä vahvistimen, viritinvahvistimen tai audio/video järjestelmän audiotuloliitäntöihin. Katso kohta Vahvistimen/viritinvahvistimen kytkeminen sivulla 17. Varoitus Varmista että DVD/VHS -yhdistelmä on kytketty televisioon suoraan ja televisiosta on valittu oikea videotuloasetus. Älä kytke DVD/VHS -yhdistelmän audiolähtöliitäntöjä (AUDIO OUT) äänentoistojärjestelmän levysoittimen tuloliitäntään (phono in). Älä kytke DVD/VHS -yhdistelmää ulkoisen videonauhurin kautta. DVD-kuvassa voi olla kopiosuojausjärjestelmän aiheuttamia häiriöitä. JOHDANTO CONNECTIONS! Verkkovirtajohto Kytke AUDIOLÄHTÖ (L [vasen], R [oikea]) Kytke television tai muun vahvistinlaitteen audiotuloon. # KOMPONENTTI/LOMITTAMATON VIDEOLÄHTÖ (Y Pb Pr) Kytke televisioon, jossa on komponenttivideotulo (Y Pb Pr). $ Scart-liitäntä 2 Ulkoisen laitteen liitäntä (satelliittivastaanotin, digiboksi, videonauhuri, kameranauhuri, jne.). % Scart-liitäntä 1 Television kytkemistä varten. Komposiitti- ja RGB lähtö. ^ ANTENNITULO (ANT IN.) Kytke antenniin tai kaapeli-tv:n liitäntään. & ANTENNILÄHTÖ (ANT. OUT) Kytke televisioon, jossa on koaksiaalinen antennituloliitäntä. * KOAKSIAALINEN DIGITAALINEN AUDIOLÄHTÖ Kytke vahvistimeen, jossa on koaksiaalinen digitaalitulo. ( S-VIDEO -LÄHTÖ Kytke televisioon, jossa on S-Video -tulo. Antennin/Kaapeliantennin kytkeminen 1 Irrota antenni/kaapeliantenni television takana olevasta liittimestä. 2 Kytke tämä kaapeli DVD/VHS -yhdistelmän takapaneelissa olevaan antennituloon (ANT. IN). Lapamatojohto (300 ohm) 300/75 ohm sovitin (lisälaite) Antenni TAI Antenni TAI Kaapeli-TV:n seinäpistoke Varoitus Älä koskettele takapaneelin liittimien nastoja. Mahdolliset staattisen sähkön purkaukset voivat vaurioittaa tätä laitetta pysyvästi. Rear of DVD Recorder+VCR Mikäli kaapeli-tv on kytketty televisioosi ilman muunninta tai salauksen purkulaitetta, irrota kaapeli televisiosta ja kytke se DVD/VHS -yhdistelmän takapaneelissa olevaan antennituloon (ANT. IN). Kytke DVD/VHS -yhdistelmän antennilähtö (ANT. OUT) television antennituloliitäntään tämän laitteen vakiovarusteisiin kuuluvalla RFkaapelilla. Tällä kytkennällä voit vastaanottaa kaikki kaapelikanavat

10 Kytkennät Kytkennät Television kytkeminen Valitse jokin alla olevista TV:n kytkentätavoista käyttämäsi television ominaisuuksien mukaan. Kaikkien videotulojen videosignaalit ovat käytettävissä. Tämä tarkoittaa, että minkä tahansa television kytkentätavoista valitsetkin, se toimii kaikkien tulolähteiden signaaleilla, mukaan lukien komponentti/lomitettu videolähtö. RF-kytkentä Kytke DVD/VHS -yhdistelmän antennilähtö (ANT. OUT) television antennituloliitäntään käyttäen vakiovarusteisiin kuuluvaa 75 ohmin koaksiaalikaapelia (R). Scart-kytkentä 1 Kytke scart-kaapeli DVD/VHS -yhdistelmän takapaneelissa olevaan scart liittimeen EURO AV1 ja TV:n takana olevaan scart-liittimeen (V) 2 Kytke scart-kaapeli DVD/VHS -yhdistelmän takapaneelissa olevaan siniseen scart-liittimeen EURO AV2/DECODER ja dekooderin takana olevaan scart-liittimeen. Television takapaneeli COMPONENT/PROGRESSIVE VIDEO INPUT S-Video -kytkentä DVD/VHS -yhdistelmän takapaneeli 1 Kytke DVD/VHS -yhdistelmän S-VIDEO lähtö television S-video tuloon S-Video kaapelilla (S). 2 Kytke DVD/VHS -yhdistelmän vasen ja oikea audiolähtö (AUDIO OUT) television vasempaan ja oikeaan audiotuloliitäntään audiokaapeleilla. Komponenttivideo-kytkentä 1 Kytke DVD/VHS -yhdistelmän komponenttivideolähdöt (COMPONENT/PROGRESSIVE VIDEO OUT) television vastaaviin tuloliittimiin käyttäen Y Pb Pr kaapelia (C), mikäli televisiossa on komponenttivideotulo (Y, Pb, Pr). 2 Kytke DVD/VHS -yhdistelmän vasen ja oikea audiolähtö (AUDIO OUT) television vasempaan ja oikeaan audiotuloliitäntään audiokaapeleilla. S S-VIDEO INPUT Pr C Pb Y V R ANTENNA INPUT Vahvistimen/viritinvahvistimen kytkeminen Kytkeminen vahvistimeen, jossa on kaksikanavainen analoginen stereo tai Dolby Pro Logic ll/pro Logic Kytke DVD/VHS -yhdistelmän vasen ja oikea audiolähtö (AUDIO OUT) vahvistimen, viritinvahvistimen tai stereojärjestelmän vasempaan ja oikeaan audiotuloon vakiovarusteisiin kuuluvilla audiokaapeleilla (A). Kytkeminen vahvistimeen, jossa on kaksikanavainen digitaalinen stereo (PCM) tai Audio/Video vastaanottimeen, jossa on monikanavainen dekooderi (Dolby Digital, MPEG 2 tai DTS) 1 Kytke DVD/VHS -yhdistelmän koaksiaalinen digitaalilähtö (DIGITAL AUDIO OUT) vahvistimen vastaavaan liitäntään. Käytä lisävarusteena saatavaa koaksiaalista digitaalikaapelia (X). 2 Sinun on kytkettävä päälle DVD/VHS -yhdistelmän digitaalilähtö, katso kohta Audioasetukset sivulla 28. Digitaalinen monikanavaääni? Digitaalinen monikanavakytkentä tuottaa parhaan äänenlaadun. Tätä varten tarvitset monikanavaisen audio/video vastaanottimen, joka tukee yhtä tai useampaa DVD/VHS -yhdistelmän tukemista audioformaateista (MPEG 2, Dolby Digital tai DTS). Tarkista vastaanottimen käyttöohje ja sen etupaneelissa olevat tuotemerkit. DTS lisensiointisopimuksesta johtuen digitaalilähdön signaalityyppi on DTS aina toistettaessa DTSaudiosignaalia. Jos vastaanottimesi ei tue digitaalilähdöstä tulevaa signaalityyppiä, seurauksena on voimakkaasti säröinen ääni tai ei lainkaan ääntä. 5.1 kanavainen digitaalinen surround ääni on kuultavissa vain siinä tapauksessa, että vastaanottimessasi on digitaalinen monikanavadekooderi. Voit tarkistaa toistettavan DVD-levyn audioformaatin kuvaruutunäytöltä painamalla [AUDIO] -painiketta. Tässä DVD/VHS -yhdistelmässä ei ole sisäänrakennettua (2-kanavaista) DTS-dekooderia. Nauttiaksesi monikanavaisesta DTS surround-äänestä, sinun on kytkettävä DVD/VHS -yhdistelmä DTS-yhteensopivaan vastaanottimeen digitaalisen audioliitännän kautta. DVD/VHS -yhdistelmän takapaneeli KYTKENNÄT Kytkentä lomittamatonta pyyhkäisyä hyödyntäen Jos televisiosi on korkeapiirto- tai digitaalivalmis televisio, voit hyödyntää DVD/VHS -yhdistelmän lomittamattoman pyyhkäisyn lähtöä parhaan mahdollisen videoerottelun saavuttamiseksi. Mikäli televisiosi ei tue lomittamatonta pyyhkäisyä kuva ei näy kunnolla. 1 Kytke DVD/VHS -yhdistelmän komponenttivideolähdöt (COMPONENT/PROGRESSIVE VIDEO OUT) television vastaaviin tuloliittimiin käyttäen Y Pb Pr kaapelia (C, lisävaruste). 2 Kytke DVD/VHS -yhdistelmän vasen ja oikea audiolähtö (AUDIO OUT) television vasempaan ja oikeaan audiotuloliitäntään audiokaapeleilla. Varmista että asetat DVD/VHS -yhdistelmän lomittamattoman pyyhkäisyn päälle pitämällä [P.SCAN] painikkeen alaspainettuna 3 sekunnin ajan ( tai muuttamalla videolähdön tilaa asetusvalikossa, katso sivu 27). Lomittamaton pyyhkäisy ei toimi RF-, Scart- tai S-Video kytkennöillä. A X L R COAXIAL AUDIO INPUT DIGITAL INPUT Vahvistin (Viritinvahvistin) 16 17

11 Kytkennät Alkuasennus Lisälaitteiden kytkeminen Alkuasennus Kytke muiden laitteiden audio/video lähtöliitännät DVD/VHS - yhdistelmän etupaneelissa oleviin AV-liittimiin lisävarusteina saatavilla audio/video -kaapeleilla. Lisälaitteen liitäntäpaneeli (videonauhuri, kameranauhuri, jne.) DVD/VHS -yhdistelmän etupaneeli Kytkettyäsi DVD/VHS -yhdistelmän televisioon ja muihin laitteisiin on aika suorittaa alkuasennus loppuun tämän luvun ohjeita noudattaen. Alkuasennuksessa asetetaan DVD/VHS -yhdistelmän kellonaika, päivämäärä, kanavat ja kielivaihtoehdot. 1 Ruutuun tulee tervetulotoivotus Tervetuloa. Varmista että antennikaapeli tai kaapeli-tv:n kaapeli on kytketty. Aloita alkuasetusten suorittaminen painamalla [ENTER] -painiketta. 2 Valitse haluamasi kuvaruutuvalikkojen kieli painikkeilla [/]. Vahvista painamalla [ENTER]. Asennus Tervetuloa. Käynnistä automaattinen asemahaku painamalla [Enter]. Varmista että antenni on kytketty. Asetus- Poistu Asennus Valitse haluamasi kieli automaattisen asennuksen käynnistämiseksi: Englanti Espanja Ranska Tsekki Tanska Saksa Hollanti KYTKENNÄT ASETUKSET 3 Valitse maa painikkeilla [/]. Vahvista painamalla [ENTER]. Asennus Digitaalisen kameranauhurin kytkeminen Etupaneelin DV IN liitäntään voidaan kytkeä kameranauhuri, videonauhuri tai DVD+R/RW tallennin ja siirtää DV-nauhoja tai DVD+R/RW -levyjä digitaalisesti DVD/VHS -yhdistelmään. Käytä DV-kaapelia (lisävaruste) kytkeäksesi kameranauhurin / videonauhurin DV tulo/lähtöliitännän DVD/VHS -yhdistelmän etupaneelissa olevaan DV IN liitäntään. Tämä liitäntä on tarkoitettu vain DV-laitteiden kytkemiseen. Se ei ole yhteensopiva satelliittivirittimien tai D-VHS videonauhurien kanssa. VAIN DF-8100/8150 Digitaalinen kameranauhuri DV IN/OUT 4 Valitse haluamasi levyvalikkojen kieli painikkeilla [/]. Vahvista painamalla [ENTER]. Valitse maa, jossa käytät laitetta: Australia Belgia Tanska Suomi Ranska Asennus Valitse levyn valikkokieli Oletuskieli Englanti Espanja Ranska Tsekki Tanska Saksa DVD/VHS -yhdistelmän etupaneeli DV IN 5 Valitse haluamasi levyn puhekieli painikkeilla [/]. Vahvista painamalla [ENTER]. Asennus Valitse levyn puheen kieli Oletuskieli Englanti Espanja Ranska Tsekki Tanska Saksa 18 19

12 Alkuasennus Perusasetukset 6 Valitse haluamasi levyn toiston tekstityskieli painikkeilla [/]. Vahvista painamalla [ENTER]. Asennus Valitse tekstityskieli Oletuskieli Englanti Espanja Ranska Tsekki Tanska Saksa Yleistietoja asetusvalikosta Tämän DVD/VHS -yhdistelmän asetusvalikon (Setup) vaihtoehdot on jaettu kuuteen ryhmään, jotka ovat: Installation (asennus), Recording Options (tallennuslaatu), Languages (kieliasetukset), Preferences (suosikit), System Info (järjestelmätiedot) ja Restore Defaults (tehdasasetusten palautus). Paina kauko-ohjaimen [SETUP] ja [œ/ ] painikkeita katsellaksesi asetusvalikon ensimmäistä ja toista tasoa. Valikkojen käyttö 7 Laite hakee kanavat automaattisesti ja tallentaa ne muistiin. Asennus TV- asemien haku käynnissä: 2 asemaa löytynyt Ole hyvä ja odota... Asetus- Poistu 1 Paina [SETUP]. Asetusvalikko (Setup) tulee ruutuun. 2 Valitse haluamasi ryhmä painikkeilla [œ/ ]. 3 Siirry seuraavalle tasolle painikkeilla [/] ryhmän ollessa valittuna. 4 Paina [ENTER] siirtyäksesi kolmannelle tasolle. 5 Valitse haluamasi asetus painikkeilla [/] ja vahvista valinta painamalla [ENTER]. Joissakin kohdissa vaaditaan lisätoimia. Voit missä vaiheessa tahansa palata edelliseen valikkoon painamalla [SETUP]. 6 Poistu asetusvalikosta painamalla [SETUP]. Asennusasetukset (Installation) ASETUKSET 8 Aseta kello automaattisen kanavahaun loputtua. 9 Siirry vasemmalle/oikealle painikkeilla [œ/ ] ja muuta asetuksia painikkeilla [/]. 10 Vahvista painamalla [ENTER] kellon asettamisen jälkeen. Jos keskeytät tämän toiminnon alkuasennuksen aikana sinun asetettava kello myöhemmin. Kellon asettaminen Aseta kello: Aika : 13 : 00 Päivämäärä: Tammi / 02 / 2010 (La) Kanavien manuaaliasetus (Manual set) Käytä tätä toimintoa, mikäli automaattiasennus ei ole löytänyt kaikkia kanavia tai haluat tallentaa muistiin uusia kanavia. 1 Paina [SETUP]. Asetusvalikko (Setup) tulee ruutuun. 2 Valitse Asennus painikkeilla [œ/ ]. 3 Kun Asennus on valittuna, valitse Manuaaliasetus painikkeella []. 4 Paina [ENTER]. Ruutuun tulee Manuaaliasetus valikko. Asennus Manuaaliasetus Automaattinen asetus Kellon asettaminen Säädä kanavia Enter -Vahvista Asetus- Poistu 20 5 Käytä [/] valitaksesi Vakio. Paina [ENTER] siirtyäksesi seuraavalle tasolle (seuraavaan valikkoon). 6 Valitse haluamasi TV-järjestelmä (PAL-BG, PAL-II, PAL-DK tai SECAM- L) painikkeilla [/] ja paina sitten [ENTER]. 7 Käytä [/] valitaksesi Vastaanotto (antennityyppi). Paina [ENTER] siirtyäksesi seuraavalle tasolle. 8 Käytä [/] valitaksesi haluamasi antennityypin (Antenni [perusantenni] tai Kaapeli) ja paina sitten [ENTER]. Antenni : Jos käytössä normaali antenni. Kaapeli: Jos käytössä kaapeli-tv. Manuaaliasetus Vakio PAL-BG Valitse Vastaanotto Antenni Standardi Automaattihaku CH02 Hienosäätö PAL-BG Dekooderi Pois päältä PAL-II Tallenna kanava PR01 PAL-DK Ohjelman nimi P-01 SECAM-L Manuaaliasetus Vakio PAL-BG Vastaanotto Antenni Valitse Automaattihaku CH02 Vastaanotto Hienosäätö Dekooderi Pois päältä Antenni Tallenna kanava PR01 Kaapeli Ohjelman nimi P-01 21

13 Perusasetukset Perusasetukset 9 Käytä [/] valitaksesi Automaattihaku. Paina [ENTER]. 10 Hae todellinen kanavanumero painamalla [œ/ ]. 11 Valitse Hienosäätö (hienoviritys). Tästä voit suorittaa kanavan hienovirityksen. 12 Käytä [/] valitaksesi Dekooderi. Paina [ENTER] siirtyäksesi seuraavalle tasolle. 13 Mikäli ohjelma on koodattu (ja olet kytkenyt dekooderin liitäntään EURO AV2), paina [/] valitaksesi Päällä ja paina [ENTER] vahvistaaksesi valinnan. 14 Käytä [/] valitaksesi Tallenna kanava. Paina [ENTER] siirtyäksesi seuraavalle tasolle. 15 Käytä [/] valitaksesi ohjelmanumeron, jonne kanava tallennetaan ja vahvista painamalla [ENTER]. 16 Käytä [/] valitaksesi Ohjelman nimi (ohjelman nimi). Paina [ ] siirtyäksesi seuraavalle tasolle. Jos laite ei näytä aseman nimeä tai nimi on virheellinen voit muuttaa sen tällä toiminnolla. 17 Voit valita nimen muistissa olevasta listasta tai syöttää uuden 4- merkkisen nimen. Muuta merkkejä painikkeilla [/] ja siirry merkkipaikasta toiseen painikkeilla [œ/ ]. Manuaaliasetus Vakio PAL-BG Vastaanotto Antenni Automaattihaku CH02 Hienosäätö Dekooderi Pois päältä Tallenna kanava PR01 Ohjelman nimi P-01 Manuaaliasetus Vakio PAL-BG Vastaanotto Antenni Automaattihaku CH02 Hienosäätö Dekooderi Pois päältä Tallenna kanava PR01 Ohjelman nimi P-01 Manuaaliasetus Vakio PAL-BG Vastaanotto Antenni Automaattihaku CH02 Hienosäätö Dekooderi Pois Valitse päältä Tallenna kanava Dekooderin PR01 tila Ohjelman nimi P-01 Pois päältä Enter -Vahvista Asetus- Poistu Päällä Manuaaliasetus Vakio PAL-BG Vastaanotto Antenni Automaattihaku CH02 Hienosäätö Dekooderi Pois päältä Tallenna kanava Valitse PR01 Tallennettava Ohjelman nimi kanava P-01 Enter -Vahvista Asetus- Poistu PR99 Manuaaliasetus Vakio PAL-BG Vastaanotto Antenni Automaattihaku CH02 Hienosäätö Dekooderi Pois päältä Tallenna kanava Muokkaa PR01 Ohjelman nimi kanavan P-01 nimeä Enter -Vahvista Asetus- Poistu P Siirry 0 1 Kanavien automaattiasetus (Auto Set) Tässä DVD/VHS -yhdistelmässä on taajuussynteesiviritin, joka pystyy vastaanottamaan 119 kanavaa. Näihin sisältyvät VHF-kanavat 2-20, 74-80, UHFkanavat ja CATV-kanavat Valmistelu: Kytke DVD/VHS -yhdistelmä käytössäsi olevaan antenni- tai kaapeli-tv järjestelmään sivulla 15 olevan kohdan Antennin/Kaapeliantennin kytkeminen mukaisesti. 1 Toimi kappaleen Kanavien manuaaliasetus kohtien 1-2 mukaisesti (sivu 21). 2 Kun Asennus on valittuna paina [/] valitaksesi Automaattinen asetus. 3 Käynnistä kanavahaku painamalla [ENTER]. Viritin hake automaattisesti kaikki alueellasi katseltavissa olevat kanavat ja tallentaa ne virittimen muistiin. Tarkista automaattihaun loputtua yllä olevien ohjeiden mukaisesti, että virityksen taajuuskaista (Tuning Band) on asetettu oikein. Kellon asetus (Set Clock) 1 Toimi kappaleen Kanavien manuaaliasetus kohtien 1-2 mukaisesti (sivu 21). 2 Käytä [/] valitaksesi Kellon asettaminen. 3 Paina [ENTER]. Kellon asettaminen valikko tulee ruutuun. 4 Syötä päivämäärä ja kellonaika. œ / (vasen/oikea): Siirtää kohdistimen edelliseen tai seuraavaan sarakkeeseen. / (ylös/alas): Muuttaa kohdistimen kohdalla olevaa asetusta. 5 Paina [ENTER] vahvistaaksesi asetukset ja palaa sitten asetusvalikkoon painamalla [SETUP]. Asennus Manuaaliasetus Automaattinen asetus Kellon asettaminen Säädä kanavia Enter -Vahvista Asetus- Poistu Asennus TV- asemien haku käynnissä: 5 asemaa löytynyt Ole hyvä ja odota... Asetus- Poistu Asennus Manuaaliasetus Automaattinen asetus Kellon asettaminen Säädä kanavia Enter -Vahvista Asetus- Poistu Set Clock Aseta kello: Aika : 13 : 00 Päivämäärä: Tammi / 02 / 2010 (La) ASETUKSET 22 23

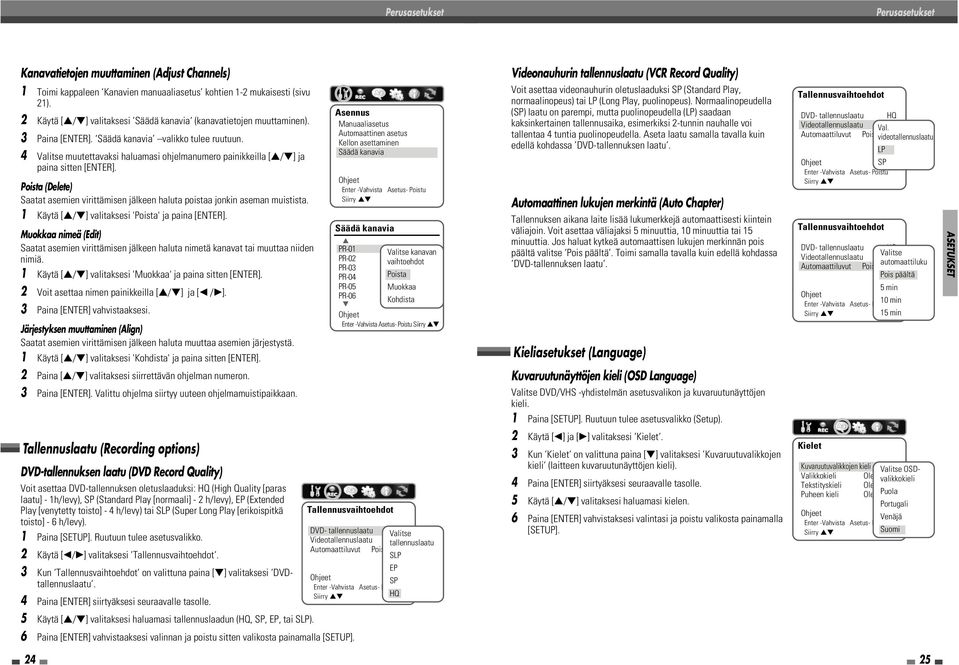

14 Perusasetukset Perusasetukset Kanavatietojen muuttaminen (Adjust Channels) 1 Toimi kappaleen Kanavien manuaaliasetus kohtien 1-2 mukaisesti (sivu 21). 2 Käytä [/] valitaksesi Säädä kanavia (kanavatietojen muuttaminen). 3 Paina [ENTER]. Säädä kanavia valikko tulee ruutuun. 4 Valitse muutettavaksi haluamasi ohjelmanumero painikkeilla [/] ja paina sitten [ENTER]. Poista (Delete) Saatat asemien virittämisen jälkeen haluta poistaa jonkin aseman muistista. 1 Käytä [/] valitaksesi 'Poista' ja paina [ENTER]. Muokkaa nimeä (Edit) Saatat asemien virittämisen jälkeen haluta nimetä kanavat tai muuttaa niiden nimiä. 1 Käytä [/] valitaksesi 'Muokkaa' ja paina sitten [ENTER]. 2 Voit asettaa nimen painikkeilla [/] ja [œ / ]. 3 Paina [ENTER] vahvistaaksesi. Järjestyksen muuttaminen (Align) Saatat asemien virittämisen jälkeen haluta muuttaa asemien järjestystä. 1 Käytä [/] valitaksesi 'Kohdista' ja paina sitten [ENTER]. 2 Paina [/] valitaksesi siirrettävän ohjelman numeron. 3 Paina [ENTER]. Valittu ohjelma siirtyy uuteen ohjelmamuistipaikkaan. Tallennuslaatu (Recording options) DVD-tallennuksen laatu (DVD Record Quality) Voit asettaa DVD-tallennuksen oletuslaaduksi: HQ (High Quality [paras laatu] - 1h/levy), SP (Standard Play [normaali] - 2 h/levy), EP (Extended Play [venytetty toisto] - 4 h/levy) tai SLP (Super Long Play [erikoispitkä toisto] - 6 h/levy). 1 Paina [SETUP]. Ruutuun tulee asetusvalikko. 2 Käytä [œ/ ] valitaksesi Tallennusvaihtoehdot. 3 Kun Tallennusvaihtoehdot on valittuna paina [] valitaksesi DVDtallennuslaatu. 4 Paina [ENTER] siirtyäksesi seuraavalle tasolle. 5 Käytä [/] valitaksesi haluamasi tallennuslaadun (HQ, SP, EP, tai SLP). Asennus Manuaaliasetus Automaattinen asetus Kellon asettaminen Säädä kanavia Enter -Vahvista Asetus- Poistu Säädä kanavia PR-01 PR-02 PR-03 PR-04 PR-05 PR-06 Tallennusvaihtoehdot Valitse kanavan vaihtoehdot Poista Muokkaa Kohdista DVD- tallennuslaatu Valitse HQ Videotallennuslaatu tallennuslaatu LP Automaattiluvut Pois päältä SLP EP SP Enter -Vahvista Asetus- Poistu HQ Videonauhurin tallennuslaatu (VCR Record Quality) Voit asettaa videonauhurin oletuslaaduksi SP (Standard Play, normaalinopeus) tai LP (Long Play, puolinopeus). Normaalinopeudella (SP) laatu on parempi, mutta puolinopeudella (LP) saadaan kaksinkertainen tallennusaika, esimerkiksi 2-tunnin nauhalle voi tallentaa 4 tuntia puolinopeudella. Aseta laatu samalla tavalla kuin edellä kohdassa DVD-tallennuksen laatu. Automaattinen lukujen merkintä (Auto Chapter) Tallennuksen aikana laite lisää lukumerkkejä automaattisesti kiintein väliajoin. Voit asettaa väliajaksi 5 minuuttia, 10 minuuttia tai 15 minuuttia. Jos haluat kytkeä automaattisen lukujen merkinnän pois päältä valitse Pois päältä. Toimi samalla tavalla kuin edellä kohdassa DVD-tallennuksen laatu. Kieliasetukset (Language) Kuvaruutunäyttöjen kieli (OSD Language) Valitse DVD/VHS -yhdistelmän asetusvalikon ja kuvaruutunäyttöjen kieli. 1 Paina [SETUP]. Ruutuun tulee asetusvalikko (Setup). 2 Käytä [œ] ja [ ] valitaksesi Kielet. 3 Kun Kielet on valittuna paina [] valitaksesi Kuvaruutuvalikkojen kieli (laitteen kuvaruutunäyttöjen kieli). 4 Paina [ENTER] siirtyäksesi seuraavalle tasolle. 5 Käytä [/] valitaksesi haluamasi kielen. 6 Paina [ENTER] vahvistaksesi valintasi ja poistu valikosta painamalla [SETUP]. Tallennusvaihtoehdot DVD- tallennuslaatu HQ Videotallennuslaatu Val. LP Automaattiluvut Pois päältä videotallennuslaatu LP SP Enter -Vahvista Asetus- Poistu Tallennusvaihtoehdot DVD- tallennuslaatu HQ Valitse Videotallennuslaatu LP automaattiluku Automaattiluvut Pois päältä Pois päältä 5 min 10 min Enter -Vahvista Asetus- Poistu 15 min Kielet Kuvaruutuvalikkojen kieli Suomi Valitse OSDvalikkokieli Valikkokieli Oletuskieli Tekstityskieli Oletuskieli Puheen kieli Oletuskieli Puola Portugali Venäjä Enter -Vahvista Asetus- Poistu Suomi ASETUKSET 6 Paina [ENTER] vahvistaaksesi valinnan ja poistu sitten valikosta painamalla [SETUP]

15 Perusasetukset Perusasetukset Valikko-/tekstitys-/puhekieli (Menu/Subtitle/Audio Language) Valitse haluamasi kieli levyvalikoille (Menu), tekstitykselle (Subtitle) ja puhekielelle (Audio). Toimi samalla tavalla kuin kuvaruutunäyttöjen kieltä asetettaessa edellä. Valitse puhekieli : Levyn oletuskieli. Kielet Kuvaruutuvalikkojen kieli Suomi Valikkokieli Oletuskieli Valitse Tekstityskieli Oletuskieli valikkokieli Puheen kieli Oletuskieli Oletuskieli Englanti Enter -Vahvista Asetus- Poistu Espanja Ranska Kielet Suosikit/Videoasetukset (Preferences/Video) 1 Paina [SETUP]. 2 Käytä [œ/ ] valitaksesi Suosikkiasetukset. 3 Kun Suosikkiasetukset on valittuna paina [] valitaksesi Kuva. 4 Paina [ENTER]. Kuva valikko tulee ruutuun. Suosikkiasetukset Kuva Ääni Lapsilukitus Automaattiset asetukset VCR Enter -Vahvista Asetus- Poistu Kuvaruutuvalikkojen kieli Suomi Valikkokieli Oletuskieli Valitse Tekstityskieli Oletuskieli tekstityskieli Puheen kieli Oletuskieli Oletuskieli Englanti Enter -Vahvista Asetus- Poistu Espanja Ranska Kielet Kuvaruutuvalikkojen kieli Suomi Valikkokieli Oletuskieli Valitse Tekstityskieli Oletuskieli puhekieli Puheen kieli Oletuskieli Oletuskieli Englanti Enter -Vahvista Asetus- Poistu Espanja Ranska Television kuvasuhde (TV Aspect) 1 Käytä [/] valitaksesi TV: n kuvaformaatti Kuva -valikosta. 2 Paina [ENTER] tai [ ] siirtyäksesi seuraavalle tasolle. 3 Käytä [/] valitaksesi haluamasi kuvasuhteen. 4 Paina [ENTER] vahvistaaksesi valintasi. 5 Paina [SETUP] poistuaksesi valikosta. Automaattinen 4:3 LB : Valitse kun kytkettynä on normaali 4:3 TV. Laajakuvaa katseltaessa kuvan ylä- ja alapuolella näkyy mustat palkit. 4:3 PS : Valitse kun kytkettynä on normaali 4:3 TV. Laajakuva puristetaan ruudun kokoon siten, että molemmista reunoista jää osa näkymättömiin. 16:9 : Valitse kun kytkettynä on laajakuva-tv 16:9. Automaattinen : Laite siirtyy sopivaan kuvasuhteeseen automaattisesti. Kuva TV: n kuvaformaatti Videolähtö Auto Valitse Lomitus kuvaformaatti 4:3 LB 4:3 PS 16:9 ASETUKSET Videolähtö (Video Output) Lomittamaton pyyhkäisy (Progressive Scan) tuottaa parhaimman kuvan laadun ja se välkkyy vähiten. RGB : Aseta videolähdöksi RGB, jos kytket DVD/VHS -yhdistelmän analogiseen televisioon SCART-liittimellä. Kuva TV: n kuvaformaatti Videolähtö Auto Lomitus Valitse videolähtö Lomitus tai Peräkkäispyyhkäisy : Aseta videolähdöksi Lomitus tai Peräkkäispyyhkäisy, jos kytket DVD/VHS -yhdistelmän digitaaliseen televisioon (DTV) tai monitoriin komponenttiliittimillä. Muuta videolähdön asetusta samaa menettelyä noudattaen kuin yllä kohdassa Television kuvasuhde. Lomitus Peräkkäispyyhkäisy RGB Varoitus Kun valittuna on lomittamaton pyyhkäisy (Progressive Scan) niin kuva näkyy vain televisiolla tai monitorilla, joka pystyy lomittamattomaan pyyhkäisyyn. Voit palata takaisin lomitettuun pyyhkäisyyn (Interlace Scan) pitämällä [P.SCAN] painikkeen alaspainettuna 3 sekunnin ajan

16 Perusasetukset Perusasetukset Suosikit/Audioasetukset (Preferences/Audio) Valitse audioasetukset Ääni samalla tavalla kuten videoasetukset edellisellä sivulla. Digitaalilähtö (Digital Output) 1 Käytä [/] valitaksesi Digitaalilähtö Ääni -valikosta. 2 Paina [ENTER] tai [ ] siirtyäksesi seuraavalle tasolle. 3 Käytä [/] valitaksesi haluamasi digitaalilähdön tyypin. 4 Paina [ENTER] vahvistaaksesi valintasi. 5 Paina [SETUP] poistuaksesi valikosta. Pois päältä Digitaalilähtö on kytketty pois päältä LPCM Valitse kun kytkettynä on kaksikanavainen stereovahvistin. DVD/VHS - yhdistelmän digitaalinen audiosignaali on kaksikanavainen PCM signaali kun toistat DVD-levyä (tai VHS-nauhaa), jolle on tallennettu Dolby Digital (vain DVD) tai MPEG-ääniraita. Mikäli DVD-leylle on tallennettu DTS-ääniraita, ei ääntä kuulu lainkaan. Bitstream Valitse kun kytkettynä on Dolby Digital tai DTS dekooderi (tai vahvistin tai laite, jossa on Dolby Digital tai DTS -dekooderi). Dynamiikka-alue (Dynamic Range) Voit haluta supistaa audiolähdön dynamiikka-aluetta (äänekkäimpien ja hiljaisimpien äänten välistä eroa) katsellessasi DVD-elokuvaa. Tällä tavalla voit kuunnella elokuvan ääntä pienemmällä äänenvoimakkuudella äänen pysyessä kuitenkin selvänä. Aseta asetukseksi Matala tai Korkea. Aseta dynamiikka-alue noudattaen samaa menettelyä kuin edellä kohdassa Digitaalilähtö. Tilatehoste (Virtual Surround) Voit nauttia simuloidusta 3D-tehosteesta kahdesta kaiuttimesta asettamalla tilatehosteen (Virtual Surround ) päälle. Aseta tilatehoste noudattaen samaa menettelyä kuin edellä kohdassa Digitaalilähtö. 28 Ääni Digitaalilähtö Dynamiikka- alue Virt. surround Ääni Suosikkiasetukset Kuva Ääni Lapsilukitus Automaattiset asetukset VCR Enter -Vahvista Asetus- Poistu Pois päältä Valitse Pois päältä digitaalilähtö Pois päältä Pois päältä Bitstream LPCM Ääni Digitaalilähtö Pois päältä Dynamiikka- alue Pois päältä Valitse Virt. surround Pois päältä dynamiikka- alue Pois päältä Matala Korkea Digitaalilähtö Pois päältä Dynamiikka- alue Pois päältä Virt. surround Pois päältä Valitse virt. surround Pois päältä Päällä Suosikit/Lapsilukko (Preferences/Parental Controls) Suojaustason asettaminen Lapsilukkotoiminto mahdollistaa laitteen lukitsemisen siten, että laitteella ei voi toistaa asetetun suojaustason ylittäviä DVD-levyjä tai tiettyjä levyillä olevia kohtauksia. Suojaustasoja on kahdeksan ( AIKUISILLE - Sallittu ). 1 Paina [SETUP]. 2 Käytä [œ/ ] valitaksesi Suosikkiasetukset. 3 Kun Suosikkiasetukset on valittuna paina [] valitaksesi Lapsilukitus. Paina [ENTER]. 4 Käytä [/] valitaksesi Aseta lukitustaso ja paina [ENTER]. Ruudussa kysytään nyt salasanaa. Näppäile 4-numeroinen salasana kauko-ohjaimen numeropainikkeilla [0-9]. Jos näppäilet salasanaa ensimmäisen kerran sinun on näppäiltävä sama salasana uudelleen vahvistaaksesi sen. Tehdasasetuksen salasana on Sinun on näppäiltävä tämä salasana ennen kuin voit muuttaa suojaustasoa. 5 Paina [ENTER] näppäiltyäsi salasanan ja kun 'Aseta lukitustaso' on valittuna. 6 Näppäile uusi salasana. Aseta uudeksi salasanaksi jotain muuta kuin '0000'. 7 Käytä [/] valitaksesi haluamasi suojaustason ja vahvista sitten painamalla [ENTER]. Pois päältä : Jos valitset Unlock (avaa), lukitustoiminto ei ole päällä ja laitteella voidaan toistaa kaikkia levyjä. AIKUISILLE - Sallittu: Joillakin levyillä on lapsille sopimatonta materiaalia. Jos asetat jonkin suojaustason niin tämän tason ja sitä alemman suojaustason levyt voidaan toistaa. Korkeamman suojaustason levyjä/kohtauksia ei laitteella voi toistaa, mikäli kohtauksista ei ole levyllä toista vaihtoehtoa. Vaihtoehdon on oltava samaa tai alempaa luokitustasoa kuin asetettu taso. Suosikkiasetukset Kuva Ääni Lapsilukitus Automaattiset asetukset VCR Enter -Vahvista Asetus- Poistu La psilukitus Aseta lukitustaso Pois päältä Muuta salasana Aseta lapsilukituksen maakoodi Muuta salasana Nykyinen koodi Syötä uusi koodi Syötä uusi koodi toisen kerran Asetus- Poistu Salasana Syötä salasana Asetus- Poistu La psilukitus Mikäli sopivaa vaihtoehtoa ei ole, toisto keskeytyy. Sinun on näppäiltävä nelinumeroinen salasana tai muutettava suojaustasoa voidaksesi toistaa levyä. * * Aseta lukitustaso Pois Select päältä the Muuta salasana parental level Aseta lapsilukituksen maakoodi Pois päältä AIKUISILLE NC ASETUKSET

17 Perusasetukset Perusasetukset 8 Paina [ENTER] vahvistaaksesi suojausasetuksen ja poistu sitten valikosta painamalla [SETUP]. Salasanan muuttaminen (Change Password) 1 Kun Suosikkiasetukset on valittuna, paina [] valitaksesi La psilukitus. 2 Paina [ENTER]. Ruutuun tulee La psilukitus -valikko. 3 Käytä [/] valitaksesi Muuta salasana ja paina sitten [ENTER]. 4 Ruutuun tulee Muuta salasana alivalikko. Näppäile 4-numeroinen salasanasi. 5 Näppäile uusi 4-numeroinen salasana. Vahvista uusi salasana näppäilemällä se uudestaan ja paina sitten [ENTER]. Pääsalasana : Jos unohdat salasanasi, näppäile kauko-ohjaimen numeropainikkeilla 3,3,0,8 ja paina sitten [ENTER]. Aseta uudeksi salasanaksi jotain muuta kuin '0000'. La psilukitus Aseta lukitustaso AIKUISILLE Muuta salasana Aseta lapsilukituksen maakoodi La psilukitus Aseta lukitustaso AIKUISILLE Muuta salasana Aseta lapsilukituksen maakoodi Muuta salasana Nykyinen koodi * * * * Syötä uusi koodi * * * * Syötä uusi koodi toisen kerran * * Asetus- Poistu Suosikit/Automaattiasetukset (Preferences/Auto Settings) 1 Kun Suosikkiasetukset on valittuna, paina [] valitaksesi Automaattiset asetukset. 2 Paina [ENTER]. Ruutuun tulee alivalikko. Kellon automaattiasetus (Auto Clock Set) Kellon automaattiasetusta hyödyntäen DVD/VHS -yhdistelmä pystyy asettamaan kellon aikaan automaattisesti aina sen ollessa valmiustilassa (verkkopistoke seinäpistorasiassa mutta kytkettynä pois päältä). Kellon automaattiasetus on käytettävissä vain niissä malleissa, joissa on VPS/PDC -toiminto. Jotkut televisioasemat lähettävät aika- ja päivämäärätiedon VPS/PDC tiedon yhteydessä. Tämä laite käyttää tätä aika- ja päivämäärätietoa automaattisesti alkuasennuksen yhteydessä ja joka kerran, kun irrotat laitteen verkkovirrasta. Suosikkiasetukset Kuva Ääni Lapsilukitus Automaattiset asetukset VCR Enter -Vahvista Asetus- Poistu Automaattiset asetukset Autom. kellon asetus Pois päältä Valitse Autom. AV- linkki Pois päältä kellon tila VPS/PDC Pois päältä Pois päältä Päällä Mikäli huomaat, että nämä aika- ja päivämäärätiedot eivät pidä paikkaansa, voit kytkeä toiminnon pois päältä (Off) alla olevien ohjeiden mukaisesti. Tämän jälkeen sinun asetettava kellonaika ja päivämäärä manuaalisesti (ks. sivu 23). 1 Käytä [/] valitaksesi 'Autom. kellon asetus' ja paina sitten [ENTER]. 2 Käytä [/] muuttaaksesi 'Autom. kellon asetus' asetuksen ja paina sitten [ENTER]. ASETUKSET Lapsilukituksen maakoodin asettaminen (Set Parental Country Code) 1 Kun Suosikkiasetukset on valittuna paina [] valitaksesi La psilukitus. Paina sitten [] valitaksesi Aseta lapsilukituksen maakoodi. 2 Paina [ENTER]. Näppäile 4-numeroinen salasanasi ja paina sitten [ENTER]. 3 Käytä [/] valitaksesi haluamasi maan ja vahvista painamalla [ENTER]. La psilukitus Aseta lukitustaso AIKUISILLE Muuta salasana Aseta lapsilukituksen maakoodi Lapsilukon maakoodi Valitse maa lapsilukituksen asetuksille Australia Belgia Tanska Suomi Ranska AV-linkki (AV Link) Jos televisiossasi on AV Link toiminto, voit ladata kanavatiedot televisiosta kytkemällä SCART1 liitännän televisioon. Aseta AV- linkki toiminnon tila toimimalla samalla tavalla kuin kohdassa Kellon automaattiasetus. VPS/PDC Automaattiset asetukset Autom. kellon asetus Päällä AV- linkki Pois päältä Valitse AVlinkin tila VPS/PDC Pois päältä Pois päältä Päällä VPS/PDC on joidenkin televisioasemien tarjoama palvelu, jota hyödyntäen ajastintallennus on mahdollista käynnistää täsmälleen Automaattiset asetukset ohjelman alkaessa, vaikka ohjelma alkaisikin jonkin verran myöhästyneenä. Syöttämäsi aika on VPS/PDC aika ja sen on oltava Autom. kellon asetus Päällä AV- linkki Päällä oikein. Kaikilla asemilla ei ole VPS/PDC -palvelua, jolloin tallennus VPS/PDC Pois päältä käynnistyy asettamanasi aikana riippumatta ohjelman todellisesta Valitse VPS/ PDC- tila alkamisajasta. Pois päältä Jos haluat aloittaa tallennuksen tiettynä ajankohtana ilman VPS/PDC järjestelmän suorittamaa säätöä viiveen sattuessa, kytke VPS/PDC pois Päällä päältä, sillä muuten tallennus ei onnistu. Aseta VPS/PDC toiminnon tila toimimalla samalla tavalla kuin kohdassa Kellon automaattiasetus. "VPS/PDC" ja"autom. kellon asetus" eivät ole käytettävissä kaikissa maissa

18 Perusasetukset Kuvaruutunäytön esittely (OSD) Suosikit/Videonauhuri (Preferences/VCR) Tämän toiminnon avulla voit etsiä videonauhalta kirjanmerkkejä (Index) ja haluamasi ajankohdan. 1 Kun Suosikkiasetukset on valittuna, paina [] siirtyäksesi seuraavalle tasolle. 2 Käytä [/] valitaksesi VCR. 3 Paina [ENTER]. Ruutuun tulee alivalikko. 4 Valitse Hakemisto+, Hakemisto tai Mene nollaan (kelaa nollaan). 5 Jos valitset Hakemisto+ (tai Hakemisto ) ja painat [ENTER], laite paikallistaa kirjanmerkkisi ja käynnistää toiston. 6 Jos valitset Mene nollaan ja painat [ENTER], laite kelaa laskurilukemaan 0:00:00 ja pysähtyy. 32 VCR Hakemisto+ Hakemisto Mene nollaan VCR Hakemisto+ Hakemisto Mene nollaan Suosikkiasetukset Kuva Ääni Lapsilukitus Automaattiset asetukset VCR Enter -Vahvista Asetus- Poistu VCR Hakemisto+ Hakemisto Mene nollaan Videonauhurivalikko (VCR) on käytettävissä vain silloin, kun laitteessa on kasetti paikallaan. Järjestelmätiedot (System Info) Järjestelmätiedot helpottavat huoltohenkilöstöä tarkistamaan laitteen rakenteeseen liittyviä tietoja, mikäli laitetta on tarvetta huoltaa tai korjata. Tehdasasetusten palautus (Restore Defaults) Voit halutessasi palauttaa DVD/VHS -yhdistelmän tehdasasetukset. 1 Paina [SETUP]. 2 Käytä [œ/ ] valitaksesi Palauta oletusarvot. 3 Paina [ENTER]. 4 Ruutuun tulee nollauksen varmistusvalikko. Valitse Kyllä painikkeilla [/] ja paina sitten [ENTER]. Joitakin asetuksia ei voi palauttaa tehdasasetuksiksi, mukaan lukien lapsilukitus, salasana ja maakoodi. Tehdasasetusten palautuksen jälkeen laite käynnistyy uudelleen Järjestelmätiedot Versio EP Set 1.0 Rakennetyyppi DR Micom-ohjelma DVD-navigointi Lataajan versio DVS-RA20 Enter -Vahvista Asetus- Poistu Palauta oletusarvot Jos valitset tämän toiminnon niin kaikki tekem äsi asetukset palautuvat Oletko tehdasasetuksiksi. varma, että haluat palauttaa oletusarvot (tehdasasetukset)? Kyllä Ei Enter -Vahvista Asetus- Poistu automaattisesti ja ruutuun tulee alkuasennuksen valikko. Sinun on asetettava uudelleen maa, kieli, kanavat ja kello. Kuvaruutunäyttö (OSD, On-Screen Display) antaa tietoa DVD/VHS -yhdistelmän tilasta ja laitteessa olevasta levystä tai nauhasta. Saat kuvaruutunäytön ruudulle painamalla [DISPLAY]. Levy-/nauhatietojen tarkistaminen Näin voit tarkistaa laitteessa olevan levyn tai nauhan tiedot: Kuvaruutunäytön käyttö 1 Painele [DISPLAY] toistamiseen muuttaaksesi ruudulla näkyvää tietoa. 2 Poistaaksesi kuvaruutunäytön ruudulta, painele [DISPLAY] niin monta kertaa, että tiedot häviävät ruudulta. Katso alla olevia kuvauksia ja selityksiä eri mediatyyppien kuvaruutunäytön tiedoista. Kaikilla levyillä ei ole kaikkia niitä tietoja, jotka on esitetty kuvaruutunäytön esimerkeissä. Tilapäinen palautekuvake Toiminto on estetty tai se ei ole käytettävissä TV-kanavan muuttaminen Jos levyn toisto ei ole käynnissä voit muuttaa TV-kanavaa kauko-ohjaimen numeropainikkeilla [0-9] tai [PR+/ ] tai etupaneelin painikkeilla [PR+/ ]. TV:n audiokanavan muuttaminen Voit muuttaa TV:n äänikanavaa [AUDIO] -painikkeella. Painele [AUDIO] toistuvasti muuttaaksesi TV:n ääniasetuksia alla kuvatulla tavalla. STEREO (stereofoninen äänisignaali) Stereo Mono Stereo BIL (kaksikielinen äänisignaali) BIL I BIL II (BIL pois päältä) BIL I MONO (monofoninen äänisignaali) Mono Valittu äänikanava näkyy ruudulla. Jos äänenlaatu ei ole kunnollinen vastaanotettaessa stereolähetystä voit usein parantaa äänenlaatua siirtymällä monovastaanottoon. Kun valittuna on ulkoinen ohjelmalähde äänikanavaksi voidaan valita vain stereo. 33 ASETUKSET TOISTO

19 Kuvaruutunäytön esittely (OSD) DVD-levyn toisto DVD:n kuvaruutunäytön vaihtoehdot DVD-levyn toistaminen Saat ruudulle tietoja toistettavasta DVD -levystä painamalla toiston aikana [DISPLAY] painiketta. Levyn jäljellä oleva toistoaika tulee ruudulle painettaessa [DISPLAY] levytietojen ollessa ruudulla. Otsikko (Title) Toistettavan otsikon numeron ja otsikoiden kokonaismäärän näyttäminen ja hyppäys haluttuun otsikkonumeroon. 1 Paina [DISPLAY] toistona aikana. Ruudulle tulee kuvaruutunäyttö. 2 Käytä [] valitaksesi Otsikko kuvakkeen kuvaruutunäytöltä. Hae alivalikko ruudulle painamalla [ENTER]. 3 Muuta numeroita painikkeilla []. Vahvista painamalla [ENTER]. Luku (Chapter) Toistettavan luvun numeron ja lukujen kokonaismäärän näyttäminen ja hyppäys haluttuun lukunumeroon. 1 Paina [DISPLAY] toistona aikana. Ruudulle tulee kuvaruutunäyttö. 2 Käytä [] valitaksesi Luku -kuvakkeen kuvaruutunäytöltä. Hae alivalikko ruudulle painamalla [ENTER]. 3 Muuta numeroita painikkeilla []. Vahvista painamalla [ENTER]. Kamerakulma (Angle) Valittuna olevan kamerakulman numeron ja kamerakulmien kokonaismäärän näyttö ja kulmanumeron muuttaminen. 1 Paina [DISPLAY] toistona aikana. Ruudulle tulee kuvaruutunäyttö. 2 Käytä [] valitaksesi Kulma -kuvakkeen kuvaruutunäytöltä. Hae alivalikko ruudulle painamalla [ENTER]. 3 Muuta numeroita painikkeilla []. Vahvista painamalla [ENTER]. Puhekieli (Audio) Näyttää valittuna olevan puhekielen, tallennustyypin ja kanavien määrän, kanavanumeron ja muuttaa asetuksia. 1 Paina [DISPLAY] toistona aikana. Ruudulle tulee kuvaruutunäyttö. 2 Käytä [] valitaksesi Audio -kuvakkeen kuvaruutunäytöltä. Hae alivalikko ruudulle painamalla [ENTER]. 3 Muuta numeroita painikkeilla []. Vahvista painamalla [ENTER]. Tekstityskieli (Subtitle) Valittuna olevan tekstityskielen näyttö ja asetuksen muuttaminen. 1 Paina [DISPLAY] toistona aikana. Ruudulle tulee kuvaruutunäyttö. 2 Käytä [] valitaksesi Tekstitys -kuvakkeen kuvaruutunäytöltä. Hae alivalikko ruudulle painamalla [ENTER]. 3 Muuta numeroita painikkeilla []. Vahvista painamalla [ENTER]. Kulunut aika (Elapsed) Kuluneen toistoajan näyttö ja hyppy haluttuun aikaan. 1 Paina [DISPLAY] toistona aikana. Ruudulle tulee kuvaruutunäyttö. 2 Käytä [] valitaksesi Kulunut -kuvakkeen kuvaruutunäytöltä. Paina [ENTER] hakeaksesi ajan perusteella. Ruudulle tulee alivalikko. 3 Käytä [] muuttaaksesi numeroita ja [œ ] siirtyäksesi vasemmalle ja oikealle. Vahvista aloitusaika painamalla [ENTER] 7 sekunnin sisällä. Levyn toisto alkaa asetetusta ajankohdasta. Mikäli otsikkoon ei ole tallennettu DVD:n hakutietoja, kuten televisiolähetyksestä tai linjatulosta tehdyssä tallenteessa, kuluneen ajan ilmaiseva toiminto ei toimi. 1 Paina [DVD] -painiketta asettaaksesi kauko-ohjaimen ohjaamaan DVD-tallenninta. Kytke TV päälle ja valitse siitä se tulo, johon DVD/VHS -yhdistelmä on kytketty. Audiojärjestelmä: Kytke äänentoistojärjestelmä päälle ja valitse se tulo, johon DVD/VHS -yhdistelmä on kytketty. 2 Avaa levytila painamalla [OPEN/CLOSE]. 3 Laita levytilaan levy toistettava puoli alaspäin (etiketti ylöspäin). 4 Sulje levytila painamalla [OPEN/CLOSE]. 5 Etupaneelin näyttöön ilmestyy teksti READING (levyn luku) ja toisto alkaa automaattisesti. Mikäli toisto ei käynnisty, paina [PLAY ( )]. Ruutuun saattaa toiston alkamisen sijasta ilmestyä levyvalikko. DVD+R (+RW) levyn toistaminen Kun levytilaan laitetaan DVD+RW -levy tai viimeistelemätön DVD+R -levy, toisto ei käynnisty automaattisesti, vaan ruutuun tulee valittuna olevan TV-kanavan kuva. Jos haluat toistaa DVD+R (+RW) levyllä olevan otsikon, sinun on painettava [MENU] tai [PLAY] saadaksesi levyvalikon ruudulle. Valitse haluamasi otsikko ja paina sitten [ENTER]. Jos ruutuun tulee levyvalikko Rutuun saattaa tulla levyvalikko ladatessasi DVD-levyn levytilaan. Valitse katseltavaksi haluamasi otsikko/luku painikkeilla [œ ] ja käynnistä sitten toisto painamalla [ENTER]. Palataksesi levyvalikkoon, paina [TITLE] tai [MENU]. Jos lapsilukitustoiminto on asetettu päälle ja toistettavan levyn luokitus ylittää asetetun suojaustason, sinun on syötettävä 4-numeroinen salasana, ks. tarkemmin Suojaustason asettaminen sivulla 29. Tämä laite ei toista kuin sellaisia DVD-levyjä, joiden aluekoodi on 2 tai ALL (kaikki). Mikäli muuta ei ole kerrottu, alla olevat toiminnot suoritetaan kauko-ohaimella. Joitakin toimintoja on mahdollisuus asettaa myös asetusvalikosta. Laite ei välttämättä tunnista levyä, joka on tallennettu tietokoneella normaalia suuremmalla nopeudella (nopeus suurempi tai yhtä suuri kuin 2x). Levyä, jolle on kopioitu kopiosuojattua materiaalia, ei välttämättä voi toistaa. Laite ei välttämättä tunnista levyä, jolle materiaali on tallennettu toisella tallentimella tai tallennusta ei ole tehty oikein. Pysäytyskuva ja kuva-kuvalta -toisto 1 Paina [PLAY/PAUSE] toiston aikana. Laite siirtyy pysäytyskuvatilaan. 2 Voit siirtyä eteen- tai taaksepäin kuva-kuvalta painelemalla [FF ( )] pysäytyskuvatilassa. Pikatoisto eteenpäin/taaksepäin 1 Paina [REW (œœ)] tai [FF ( )] toiston aikana. Laite siirtyy hakutilaan. 2 Painele [REW] tai [FF] valitaksesi haluamasi nopeuden: X2, X4, X8, X16, X32, (eteenpäin) tai œ, œœ X2, œœ X4, œœ X8, œœ X16, œœ X32 (taaksepäin). Hidastus Paina [SLOW+] siirtyäksesi hidastustoimintoon. Oletusnopeus on 1/2. Painellessasi [SLOW+] toistuvasti nopeus muuttuu seuraavasti: 1/4, 1/8, normaalinopeus. TOISTO 34 Hidastustoisto taaksepäin ei ole mahdollinen tällä laitteella. 35

20 DVD-levyn toisto DVD-levyn toisto Puhekielen vaihtaminen Paina toiston aikana [AUDIO] ja sitten [AUDIO] useamman kerran valitaksesi puhekielen levylle tallennetuista vaihtoehdoista. Tekstityskielen vaihtaminen Paina toiston aikana[subtitle] ja sitten [SUBTITLE] useamman kerran valitaksesi tekstityskielen levyllä olevista vaihtoehdoista. Kamerakulmat Jos DVD-levyn kohtauksia on tallennettu useammasta kamerakulmasta näkyy kuvakulman merkki ruudulla automaattisesti. Voit valita kamerakulman toiston aikana. Paina toiston aikana [ANGLE] ja sitten [ANGLE] useamman kerran valitaksesi haluamasi kamerakulman. Valittuna olevan kamerakulman numero näkyy ruudulla. Zoomaus Zoomaustoiminto mahdollistaa videokuvan suurentamisen ja suurennetun kuvan vierittämisen. 1 Paina [ZOOM] toiston aikana käynnistääksesi zoomaustoiminnon. Zoomauskerroin muuttuu jokaisella [ZOOM] painikkeen painalluksella seuraavasti: X1 (normaali koko) X2 X4 X1 (normaali koko) 2 Voit vierittää kuvaa [œ ] painikkeilla. 3 Palataksesi normaalitoistoon sinun on paineltava [ZOOM] niin monta kertaa, että kuva on taas normaalikokoinen. Kertaus 1 Voit kerrata tällä hetkellä toistettavaa lukua painamalla [REPEAT]. Ruutuun tulee teksti REPEAT CHAPTER (luvun kertaus). 2 Kerrataksesi tällä hetkellä toistettavaa otsikkoa, paina [REPEAT] kaksi kertaa. Ruutuun tulee teksti REPEAT TITLE (otsikon kertaus). 3 Kerrataksesi koko levyä, paina [REPEAT] kolme kertaa. Ruutuun tulee teksti REPEAT DISC (levyn kertaus). 4 Voit valita muita toistotoimintoja (mukaanlukien kertaus, satunnaistoisto tai esittely) painelemalla [REPEAT] useamman kerran. 36 Kamerakulman merkki näkyy ruudulla kun vaihtoehtoisia kamerakulmia on käytettävissä. Zoomaus ei toimi kaikilla DVD-levyillä. Zoomaus ei toimi taukotoiminnolla. A-B -kertaus Voit kerrata kahden merkitsemäsi kohdan (A ja B) välistä jaksoa: 1 Käynnistä toisto haluamastasi kohdasta painamalla [PLAY/PAUSE]. 2 Merkitse jakson alkukohta (A) painamalla [A-B]. 3 Hae toistettavaksi haluamasi jakson loppukohta painikkeilla [FF] ja [NEXT]. 4 Merkitse jakson loppukohta (B) painamalla [A-B]. 5 Merkityn jakson kertaustoisto alkaa ja jatkuu kunnes lopetat sen painamalla [A-B] uudelleen. Haku 1 Paina [SEARCH]. Ruutuun tulee hakuvalikko. 2 Käytä [œ ] siirtyäksesi kohtaan (T) [otsikko] tai (C) [luku] ja valitse otsikko- tai lukunumero painikkeilla []. Otsikoiden valinta Kun levyllä on enemmän kuin yksi otsikko voit valita haluamasi otsikon seuraavasti: 1 Paina [DISPLAY] ja valitse otsikkokuvake painikkeilla [] Paina [ENTER] saadaksesi ruutuun alivalikon. Valitse haluamasi otsikkonumero painikkeilla [] ja paina sitten [ENTER]. Lukujen valinta T/ C 3 1 œ Kun levyllä olevassa otsikossa on useampia kuin yksi luku voit valita haluamasi luvun seuraavasti: 1 Paina [PREV ( )] tai [NEXT ( )] lyhyesti toiston aikana valitaksesi edellisen tai seuraavan luvun. 2 Hypätäksesi toiston aikana suoraan johonkin lukuun, paina ensin [DISPLAY]. Valitse lukukuvake painikkeilla [] ja paina sitten [ENTER] saadaksesi esiin alivalikon. Valitse haluamasi luku painikkeilla [] ja vahvista sitten valinta painamalla [ENTER]. Levyvalikko Monilla DVD-levyillä on levyvalikko, josta pääset suoraan valitsemaan haluamasi kohdan levyllä. Avaa levyvalikko painamalla [MENU]. Voit valita haluamasi vaihtoehdon numeropainikkeilla tai valita sen [] painikkeilla ja painaa sitten [ENTER]. 1 Paina [MENU]. Ruutuun tulee levyvalikko. 2 Voit poistua levyvalikosta painamalla [STOP] tai [TV VIEW]. Otsikkovalikot 1 Paina [TITLE]. Jos toistettavalla otsikolla on valikko tulee ruutuun otsikkovalikko. Muussa tapauksessa ruutuun voi tulla levyvalikko. 2 Otsikkovalikossa voi olla kamerakulmia, vaihtoehtoisia puhe- ja tekstityskieliä sekä otsikon kappaleet. 37 TOISTO
