Käyttöohje SD-9700 DVD-SOITIN-KUVANAUHURI P/N: 97P95600D0-P8

Transkriptio

1 DVD-SOITIN-KUVANAUHURI Käyttöohje SD-9700 P/N: 97P95600D0-P8 - Kotikäyttöön tarkoitetun DVD-soittimen aluekoodi on tai ALL (kaikki). Mikäli aluekoodi on jokin muu, levy ei toimi. Käytä ainoastaan levyjä, joiden aluekoodi on tai ALL. - on kieltomerkki (DO NOT). Jos tämä merkki tulee näkyviin, odota hetkisen aikaa ennen käytön jatkamista. Jos - -merkki näkyy vielä painikkeen uudelleenpainamisen jälkeen, toiminto ei ole käytettävissä toistettavalla levyllä.. - Ohjattava laite on valittava ennen käyttöä painamalla kauko-ohjaimen vastaavaa painiketta. DVD-soitin: [DVD]-painike Kuvanauhuri: [VCR]-painike

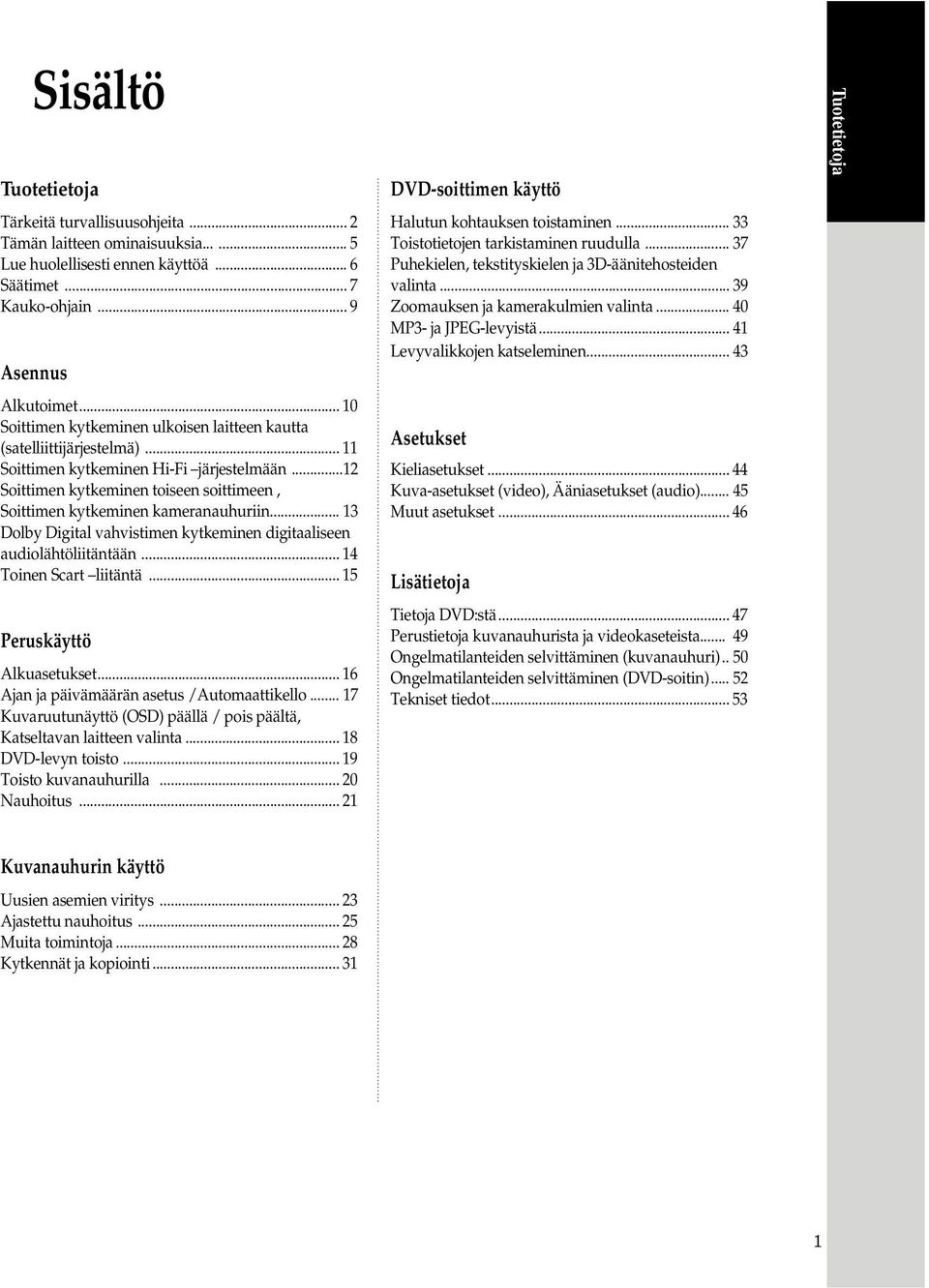

2 Sisältö Tuotetietoja Tärkeitä turvallisuusohjeita... Tämän laitteen ominaisuuksia Lue huolellisesti ennen käyttöä... 6 Säätimet... 7 Kauko-ohjain... 9 Asennus Alkutoimet... 0 Soittimen kytkeminen ulkoisen laitteen kautta (satelliittijärjestelmä)... Soittimen kytkeminen Hi-Fi järjestelmään... Soittimen kytkeminen toiseen soittimeen, Soittimen kytkeminen kameranauhuriin... Dolby Digital vahvistimen kytkeminen digitaaliseen audiolähtöliitäntään... 4 Toinen Scart liitäntä... 5 Peruskäyttö Alkuasetukset... 6 Ajan ja päivämäärän asetus /Automaattikello... 7 Kuvaruutunäyttö (OSD) päällä / pois päältä, Katseltavan laitteen valinta... 8 DVD-levyn toisto... 9 Toisto kuvanauhurilla... 0 Nauhoitus... DVD-soittimen käyttö Halutun kohtauksen toistaminen... Toistotietojen tarkistaminen ruudulla... 7 Puhekielen, tekstityskielen ja D-äänitehosteiden valinta... 9 Zoomauksen ja kamerakulmien valinta MP- ja JPEG-levyistä... 4 Levyvalikkojen katseleminen... 4 Asetukset Kieliasetukset Kuva-asetukset (video), Ääniasetukset (audio) Muut asetukset Lisätietoja Tietoja DVD:stä Perustietoja kuvanauhurista ja videokaseteista Ongelmatilanteiden selvittäminen (kuvanauhuri).. 50 Ongelmatilanteiden selvittäminen (DVD-soitin)... 5 Tekniset tiedot... 5 Tuotetietoja Kuvanauhurin käyttö Uusien asemien viritys... Ajastettu nauhoitus... 5 Muita toimintoja... 8 Kytkennät ja kopiointi...

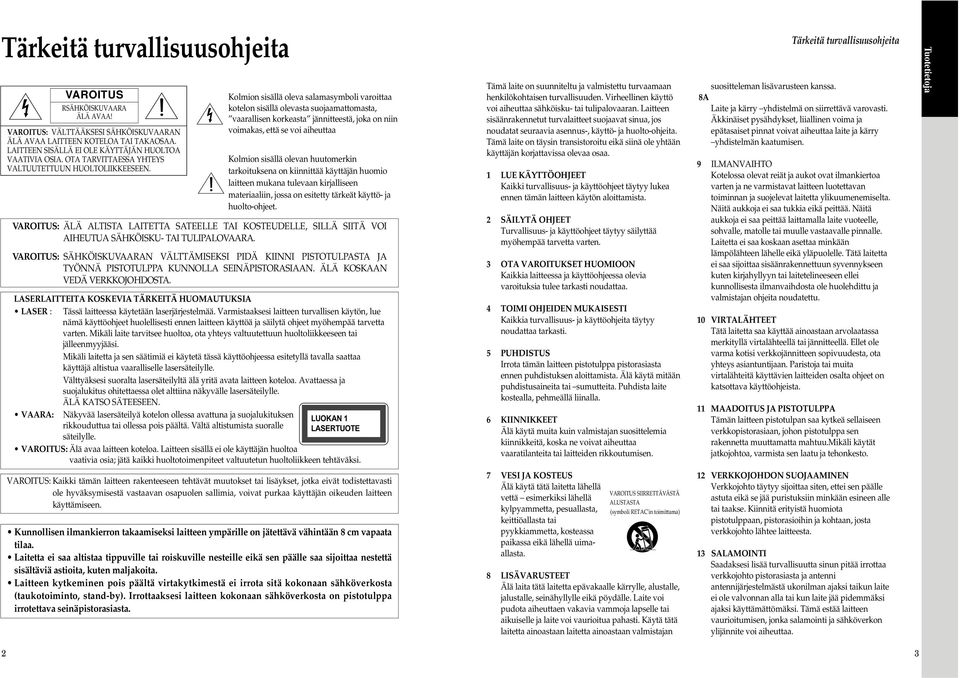

3 Tärkeitä turvallisuusohjeita VAROITUS RSÄHKÖISKUVAARA ÄLÄ AVAA! VAROITUS: VÄLTTÄÄKSESI SÄHKÖISKUVAARAN ÄLÄ AVAA LAITTEEN KOTELOA TAI TAKAOSAA. LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLTOA VAATIVIA OSIA. OTA TARVITTAESSA YHTEYS VALTUUTETTUUN HUOLTOLIIKKEESEEN. Kolmion sisällä oleva salamasymboli varoittaa kotelon sisällä olevasta suojaamattomasta, vaarallisen korkeasta jännitteestä, joka on niin voimakas, että se voi aiheuttaa Kolmion sisällä olevan huutomerkin tarkoituksena on kiinnittää käyttäjän huomio laitteen mukana tulevaan kirjalliseen materiaaliin, jossa on esitetty tärkeät käyttö- ja huolto-ohjeet. VAROITUS: ÄLÄ ALTISTA LAITETTA SATEELLE TAI KOSTEUDELLE, SILLÄ SIITÄ VOI AIHEUTUA SÄHKÖISKU- TAI TULIPALOVAARA. VAROITUS: SÄHKÖISKUVAARAN VÄLTTÄMISEKSI PIDÄ KIINNI PISTOTULPASTA JA TYÖNNÄ PISTOTULPPA KUNNOLLA SEINÄPISTORASIAAN. ÄLÄ KOSKAAN VEDÄ VERKKOJOHDOSTA. LASERLAITTEITA KOSKEVIA TÄRKEITÄ HUOMAUTUKSIA LASER : Tässä laitteessa käytetään laserjärjestelmää. Varmistaaksesi laitteen turvallisen käytön, lue nämä käyttöohjeet huolellisesti ennen laitteen käyttöä ja säilytä ohjeet myöhempää tarvetta varten. Mikäli laite tarvitsee huoltoa, ota yhteys valtuutettuun huoltoliikkeeseen tai jälleenmyyjääsi. Mikäli laitetta ja sen säätimiä ei käytetä tässä käyttöohjeessa esitetyllä tavalla saattaa käyttäjä altistua vaaralliselle lasersäteilylle. Välttyäksesi suoralta lasersäteilyltä älä yritä avata laitteen koteloa. Avattaessa ja suojalukitus ohitettaessa olet alttiina näkyvälle lasersäteilylle. ÄLÄ KATSO SÄTEESEEN. VAARA: Näkyvää lasersäteilyä kotelon ollessa avattuna ja suojalukituksen LUOKAN rikkouduttua tai ollessa pois päältä. Vältä altistumista suoralle LASERTUOTE säteilylle. VAROITUS: Älä avaa laitteen koteloa. Laitteen sisällä ei ole käyttäjän huoltoa vaativia osia; jätä kaikki huoltotoimenpiteet valtuutetun huoltoliikkeen tehtäväksi. Tämä laite on suunniteltu ja valmistettu turvaamaan henkilökohtaisen turvallisuuden. Virheellinen käyttö voi aiheuttaa sähköisku- tai tulipalovaaran. Laitteen sisäänrakennetut turvalaitteet suojaavat sinua, jos noudatat seuraavia asennus-, käyttö- ja huolto-ohjeita. Tämä laite on täysin transistoroitu eikä siinä ole yhtään käyttäjän korjattavissa olevaa osaa. LUE KÄYTTÖOHJEET Kaikki turvallisuus- ja käyttöohjeet täytyy lukea ennen tämän laitteen käytön aloittamista. SÄILYTÄ OHJEET Turvallisuus- ja käyttöohjeet täytyy säilyttää myöhempää tarvetta varten. OTA VAROITUKSET HUOMIOON Kaikkia laitteessa ja käyttöohjeessa olevia varoituksia tulee tarkasti noudattaa. 4 TOIMI OHJEIDEN MUKAISESTI Kaikkia turvallisuus- ja käyttöohjeita täytyy noudattaa tarkasti. 5 PUHDISTUS Irrota tämän laitteen pistotulppa pistorasiasta ennen puhdistuksen aloittamista. Älä käytä mitään puhdistusaineita tai sumutteita. Puhdista laite kostealla, pehmeällä liinalla. 6 KIINNIKKEET Älä käytä muita kuin valmistajan suosittelemia kiinnikkeitä, koska ne voivat aiheuttaa vaaratilanteita tai laitteiden rikkoutumisen. Tärkeitä turvallisuusohjeita suositteleman lisävarusteen kanssa. 8A Laite ja kärry yhdistelmä on siirrettävä varovasti. Äkkinäiset pysähdykset, liiallinen voima ja epätasaiset pinnat voivat aiheuttaa laite ja kärry yhdistelmän kaatumisen. 9 ILMANVAIHTO Kotelossa olevat reiät ja aukot ovat ilmankiertoa varten ja ne varmistavat laitteen luotettavan toiminnan ja suojelevat laitetta ylikuumenemiselta. Näitä aukkoja ei saa tukkia eikä peittää. Näitä aukkoja ei saa peittää laittamalla laite vuoteelle, sohvalle, matolle tai muulle vastaavalle pinnalle. Laitetta ei saa koskaan asettaa minkään lämpölähteen lähelle eikä yläpuolelle. Tätä laitetta ei saa sijoittaa sisäänrakennettuun syvennykseen kuten kirjahyllyyn tai laitetelineeseen ellei kunnollisesta ilmanvaihdosta ole huolehdittu ja valmistajan ohjeita noudatettu. 0 VIRTALÄHTEET Tätä laitetta saa käyttää ainoastaan arvolaatassa merkityllä virtalähteellä tai jännitteellä. Ellet ole varma kotisi verkkojännitteen sopivuudesta, ota yhteys asiantuntijaan. Paristoja tai muita virtalähteitä käyttävien laitteiden osalta ohjeet on katsottava käyttöohjeista. MAADOITUS JA PISTOTULPPA Tämän laitteen pistotulpan saa kytkeä sellaiseen verkkopistorasiaan, johon pistotulppa sen rakennetta muuttamatta mahtuu.mikäli käytät jatkojohtoa, varmista sen laatu ja tehonkesto. Tuotetietoja VAROITUS: Kaikki tämän laitteen rakenteeseen tehtävät muutokset tai lisäykset, jotka eivät todistettavasti ole hyväksymisestä vastaavan osapuolen sallimia, voivat purkaa käyttäjän oikeuden laitteen käyttämiseen. Kunnollisen ilmankierron takaamiseksi laitteen ympärille on jätettävä vähintään 8 cm vapaata tilaa. Laitetta ei saa altistaa tippuville tai roiskuville nesteille eikä sen päälle saa sijoittaa nestettä sisältäviä astioita, kuten maljakoita. Laitteen kytkeminen pois päältä virtakytkimestä ei irrota sitä kokonaan sähköverkosta (taukotoiminto, stand-by). Irrottaaksesi laitteen kokonaan sähköverkosta on pistotulppa irrotettava seinäpistorasiasta. 7 VESI JA KOSTEUS Älä käytä tätä laitetta lähellä vettä esimerkiksi lähellä kylpyammetta, pesuallasta, keittiöallasta tai pyykkiammetta, kosteassa paikassa eikä lähellä uimaallasta. VAROITUS SIIRRETTÄVÄSTÄ ALUSTASTA (symboli RETAC'in toimittama) 8 LISÄVARUSTEET Älä laita tätä laitetta epävakaalle kärrylle, alustalle, jalustalle, seinähyllylle eikä pöydälle. Laite voi pudota aiheuttaen vakavia vammoja lapselle tai aikuiselle ja laite voi vaurioitua pahasti. Käytä tätä laitetta ainoastaan laitetta ainoastaan valmistajan VERKKOJOHDON SUOJAAMINEN Verkkojohto täytyy sijoittaa siten, ettei sen päälle astuta eikä se jää puristuksiin minkään esineen alle tai taakse. Kiinnitä erityistä huomiota pistotulppaan, pistorasioihin ja kohtaan, josta verkkojohto lähtee laitteesta. SALAMOINTI Saadaksesi lisää turvallisuutta sinun pitää irrottaa verkkojohto pistorasiasta ja antenni antennijärjestelmästä ukonilman ajaksi taikun laite ei ole valvonnan alla tai kun laite jää pidemmäksi ajaksi käyttämättömäksi. Tämä estää laitteen vaurioitumisen, jonka salamointi ja sähköverkon ylijännite voi aiheuttaa.

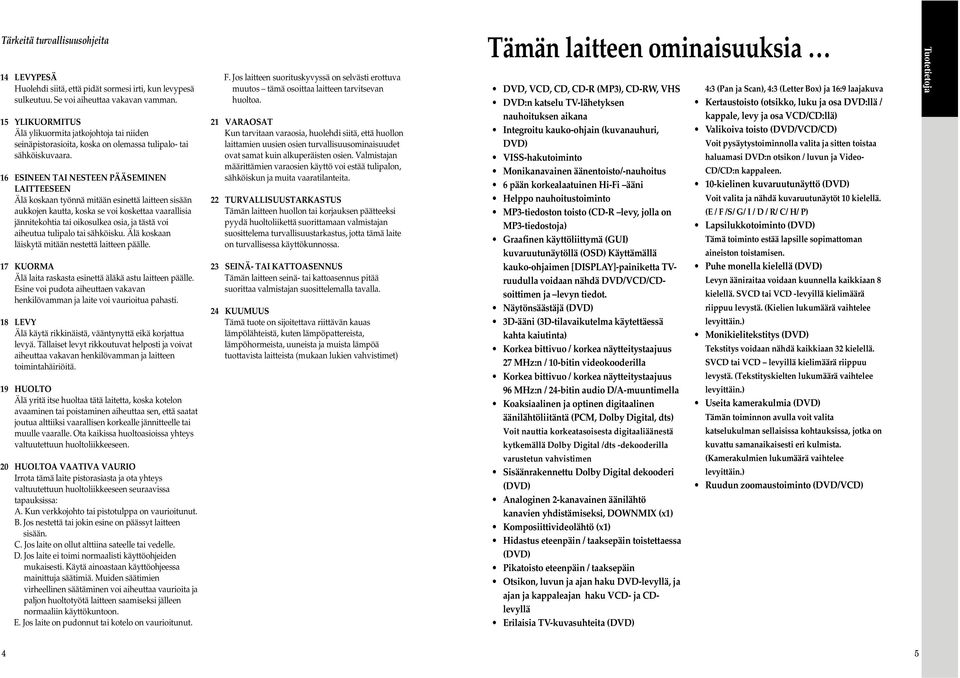

4 Tärkeitä turvallisuusohjeita 4 LEVYPESÄ Huolehdi siitä, että pidät sormesi irti, kun levypesä sulkeutuu. Se voi aiheuttaa vakavan vamman. 5 YLIKUORMITUS Älä ylikuormita jatkojohtoja tai niiden seinäpistorasioita, koska on olemassa tulipalo- tai sähköiskuvaara. 6 ESINEEN TAI NESTEEN PÄÄSEMINEN LAITTEESEEN Älä koskaan työnnä mitään esinettä laitteen sisään aukkojen kautta, koska se voi koskettaa vaarallisia jännitekohtia tai oikosulkea osia, ja tästä voi aiheutua tulipalo tai sähköisku. Älä koskaan läiskytä mitään nestettä laitteen päälle. 7 KUORMA Älä laita raskasta esinettä äläkä astu laitteen päälle. Esine voi pudota aiheuttaen vakavan henkilövamman ja laite voi vaurioitua pahasti. 8 LEVY Älä käytä rikkinäistä, vääntynyttä eikä korjattua levyä. Tällaiset levyt rikkoutuvat helposti ja voivat aiheuttaa vakavan henkilövamman ja laitteen toimintahäiriöitä. 9 HUOLTO Älä yritä itse huoltaa tätä laitetta, koska kotelon avaaminen tai poistaminen aiheuttaa sen, että saatat joutua alttiiksi vaarallisen korkealle jännitteelle tai muulle vaaralle. Ota kaikissa huoltoasioissa yhteys valtuutettuun huoltoliikkeeseen. 0 HUOLTOA VAATIVA VAURIO Irrota tämä laite pistorasiasta ja ota yhteys valtuutettuun huoltoliikkeeseen seuraavissa tapauksissa: A. Kun verkkojohto tai pistotulppa on vaurioitunut. B. Jos nestettä tai jokin esine on päässyt laitteen sisään. C. Jos laite on ollut alttiina sateelle tai vedelle. D. Jos laite ei toimi normaalisti käyttöohjeiden mukaisesti. Käytä ainoastaan käyttöohjeessa mainittuja säätimiä. Muiden säätimien virheellinen säätäminen voi aiheuttaa vaurioita ja paljon huoltotyötä laitteen saamiseksi jälleen normaaliin käyttökuntoon. E. Jos laite on pudonnut tai kotelo on vaurioitunut. F. Jos laitteen suorituskyvyssä on selvästi erottuva muutos tämä osoittaa laitteen tarvitsevan huoltoa. VARAOSAT Kun tarvitaan varaosia, huolehdi siitä, että huollon laittamien uusien osien turvallisuusominaisuudet ovat samat kuin alkuperäisten osien. Valmistajan määrittämien varaosien käyttö voi estää tulipalon, sähköiskun ja muita vaaratilanteita. TURVALLISUUSTARKASTUS Tämän laitteen huollon tai korjauksen päätteeksi pyydä huoltoliikettä suorittamaan valmistajan suosittelema turvallisuustarkastus, jotta tämä laite on turvallisessa käyttökunnossa. SEINÄ- TAI KATTOASENNUS Tämän laitteen seinä- tai kattoasennus pitää suorittaa valmistajan suosittelemalla tavalla. 4 KUUMUUS Tämä tuote on sijoitettava riittävän kauas lämpölähteistä, kuten lämpöpattereista, lämpöhormeista, uuneista ja muista lämpöä tuottavista laitteista (mukaan lukien vahvistimet) Tämän laitteen ominaisuuksia DVD, VCD, CD, CD-R (MP), CD-RW, VHS DVD:n katselu TV-lähetyksen nauhoituksen aikana Integroitu kauko-ohjain (kuvanauhuri, DVD) VISS-hakutoiminto Monikanavainen äänentoisto/-nauhoitus 6 pään korkealaatuinen Hi-Fi ääni Helppo nauhoitustoiminto MP-tiedoston toisto (CD-R levy, jolla on MP-tiedostoja) Graafinen käyttöliittymä (GUI) kuvaruutunäytöllä (OSD) Käyttämällä kauko-ohjaimen [DISPLAY]-painiketta TVruudulla voidaan nähdä DVD/VCD/CDsoittimen ja levyn tiedot. Näytönsäästäjä (DVD) D-ääni (D-tilavaikutelma käytettäessä kahta kaiutinta) Korkea bittivuo / korkea näytteitystaajuus 7 MHz:n / 0-bitin videokooderilla Korkea bittivuo / korkea näytteitystaajuus 96 MHz:n / 4-bitin audio D/A-muuntimella Koaksiaalinen ja optinen digitaalinen äänilähtöliitäntä (PCM, Dolby Digital, dts) Voit nauttia korkeatasoisesta digitaaliäänestä kytkemällä Dolby Digital /dts -dekooderilla varustetun vahvistimen Sisäänrakennettu Dolby Digital dekooderi (DVD) Analoginen -kanavainen äänilähtö kanavien yhdistämiseksi, DOWNMIX (x) Komposiittivideolähtö (x) Hidastus eteenpäin / taaksepäin toistettaessa (DVD) Pikatoisto eteenpäin / taaksepäin Otsikon, luvun ja ajan haku DVD-levyllä, ja ajan ja kappaleajan haku VCD- ja CDlevyllä Erilaisia TV-kuvasuhteita (DVD) 4: (Pan ja Scan), 4: (Letter Box) ja 6:9 laajakuva Kertaustoisto (otsikko, luku ja osa DVD:llä / kappale, levy ja osa VCD/CD:llä) Valikoiva toisto (DVD/VCD/CD) Voit pysäytystoiminnolla valita ja sitten toistaa haluamasi DVD:n otsikon / luvun ja Video- CD/CD:n kappaleen. 0-kielinen kuvaruutunäyttö (DVD) Voit valita ja nähdä kuvaruutunäytöt 0 kielellä. (E / F /S/ G/ I / D / R/ C/ H/ P) Lapsilukkotoiminto (DVD) Tämä toiminto estää lapsille sopimattoman aineiston toistamisen. Puhe monella kielellä (DVD) Levyn ääniraitaa voidaan kuunnella kaikkiaan 8 kielellä. SVCD tai VCD -levyillä kielimäärä riippuu levystä. (Kielien lukumäärä vaihtelee levyittäin.) Monikielitekstitys (DVD) Tekstitys voidaan nähdä kaikkiaan kielellä. SVCD tai VCD levyillä kielimäärä riippuu levystä. (Tekstityskielten lukumäärä vaihtelee levyittäin.) Useita kamerakulmia (DVD) Tämän toiminnon avulla voit valita katselukulman sellaisissa kohtauksissa, jotka on kuvattu samanaikaisesti eri kulmista. (Kamerakulmien lukumäärä vaihtelee levyittäin.) Ruudun zoomaustoiminto (DVD/VCD) Tuotetietoja 4 5

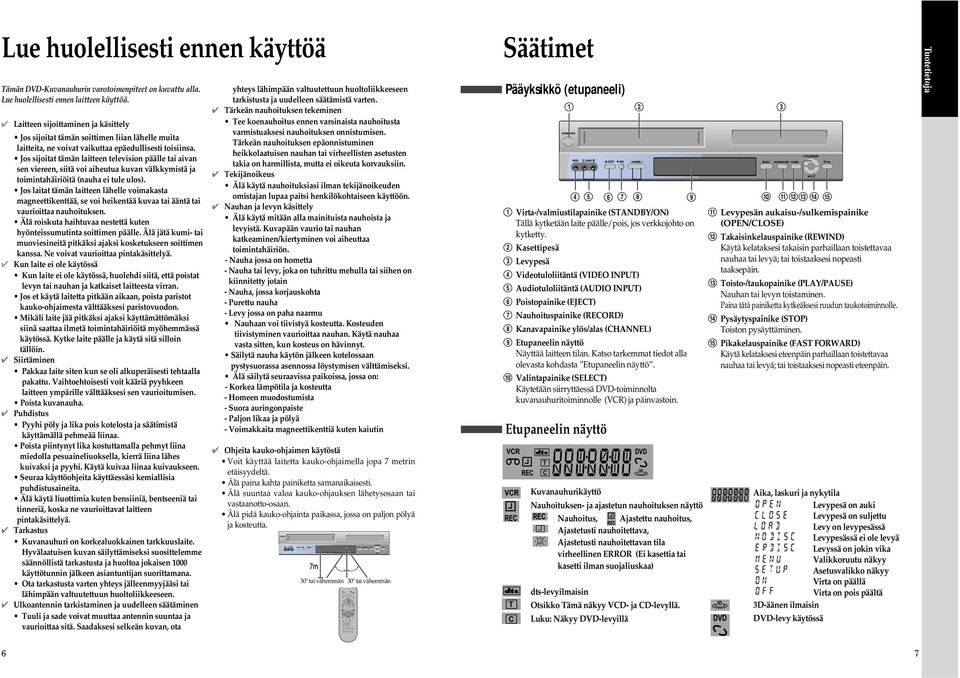

5 OPEN/CLOSE SETUP REPEAT PREV. MENU TITLE/PBC A-B PROGRAM CLK/CNT PR + ENTER OK DISPLAY PR - SUBTITLE PLAY/PAUSE ZOOM VCR DVD REC TV/VCR ANGLE/SPEED TRACKING INPUT CLEAR/D NEXT SEARCH SYSTEM AUDIO Lue huolellisesti ennen käyttöä Tämän DVD-Kuvanauhurin varotoimenpiteet on kuvattu alla. Lue huolellisesti ennen laitteen käyttöä. Laitteen sijoittaminen ja käsittely Jos sijoitat tämän soittimen liian lähelle muita laitteita, ne voivat vaikuttaa epäedullisesti toisiinsa. Jos sijoitat tämän laitteen television päälle tai aivan sen viereen, siitä voi aiheutua kuvan välkkymistä ja toimintahäiriöitä (nauha ei tule ulos). Jos laitat tämän laitteen lähelle voimakasta magneettikenttää, se voi heikentää kuvaa tai ääntä tai vaurioittaa nauhoituksen. Älä roiskuta haihtuvaa nestettä kuten hyönteissumutinta soittimen päälle. Älä jätä kumi- tai muoviesineitä pitkäksi ajaksi kosketukseen soittimen kanssa. Ne voivat vaurioittaa pintakäsittelyä. Kun laite ei ole käytössä Kun laite ei ole käytössä, huolehdi siitä, että poistat levyn tai nauhan ja katkaiset laitteesta virran. Jos et käytä laitetta pitkään aikaan, poista paristot kauko-ohjaimesta välttääksesi paristovuodon. Mikäli laite jää pitkäksi ajaksi käyttämättömäksi siinä saattaa ilmetä toimintahäiriöitä myöhemmässä käytössä. Kytke laite päälle ja käytä sitä silloin tällöin. Siirtäminen Pakkaa laite siten kun se oli alkuperäisesti tehtaalla pakattu. Vaihtoehtoisesti voit kääriä pyyhkeen laitteen ympärille välttääksesi sen vaurioitumisen. Poista kuvanauha. Puhdistus Pyyhi pöly ja lika pois kotelosta ja säätimistä käyttämällä pehmeää liinaa. Poista piintynyt lika kostuttamalla pehmyt liina miedolla pesuaineliuoksella, kierrä liina lähes kuivaksi ja pyyhi. Käytä kuivaa liinaa kuivaukseen. Seuraa käyttöohjeita käyttäessäsi kemiallisia puhdistusaineita. Älä käytä liuottimia kuten bensiiniä, bentseeniä tai tinneriä, koska ne vaurioittavat laitteen pintakäsittelyä. Tarkastus Kuvanauhuri on korkealuokkainen tarkkuuslaite. Hyvälaatuisen kuvan säilyttämiseksi suosittelemme säännöllistä tarkastusta ja huoltoa jokaisen 000 käyttötunnin jälkeen asiantuntijan suorittamana. Ota tarkastusta varten yhteys jälleenmyyjääsi tai lähimpään valtuutettuun huoltoliikkeeseen. Ulkoantennin tarkistaminen ja uudelleen säätäminen Tuuli ja sade voivat muuttaa antennin suuntaa ja vaurioittaa sitä. Saadaksesi selkeän kuvan, ota yhteys lähimpään valtuutettuun huoltoliikkeeseen tarkistusta ja uudelleen säätämistä varten. Tärkeän nauhoituksen tekeminen Tee koenauhoitus ennen varsinaista nauhoitusta varmistuaksesi nauhoituksen onnistumisen. Tärkeän nauhoituksen epäonnistuminen heikkolaatuisen nauhan tai virheellisten asetusten takia on harmillista, mutta ei oikeuta korvauksiin. Tekijänoikeus Älä käytä nauhoituksiasi ilman tekijänoikeuden omistajan lupaa paitsi henkilökohtaiseen käyttöön. Nauhan ja levyn käsittely Älä käytä mitään alla mainituista nauhoista ja levyistä. Kuvapään vaurio tai nauhan katkeaminen/kiertyminen voi aiheuttaa toimintahäiriön. - Nauha jossa on hometta - Nauha tai levy, joka on tuhrittu mehulla tai siihen on kiinnitetty jotain - Nauha, jossa korjauskohta - Purettu nauha - Levy jossa on paha naarmu Nauhaan voi tiivistyä kosteutta. Kosteuden tiivistyminen vaurioittaa nauhan. Käytä nauhaa vasta sitten, kun kosteus on hävinnyt. Säilytä nauha käytön jälkeen kotelossaan pystysuorassa asennossa löystymisen välttämiseksi. Älä säilytä seuraavissa paikoissa, jossa on: - Korkea lämpötila ja kosteutta - Homeen muodostumista - Suora auringonpaiste - Paljon likaa ja pölyä - Voimakkaita magneettikenttiä kuten kaiutin Ohjeita kauko-ohjaimen käytöstä Voit käyttää laitetta kauko-ohjaimella jopa 7 metrin etäisyydeltä. Älä paina kahta painiketta samanaikaisesti. Älä suuntaa valoa kauko-ohjauksen lähetysosaan tai vastaanotto-osaan. Älä pidä kauko-ohjainta paikassa, jossa on paljon pölyä ja kosteutta. 0º tai vähemmän 0º tai vähemmän Säätimet Pääyksikkö # $ % ^ & * ( ) 4 5! Virta-/valmiustilapainike (STANDBY/ON) Tällä kytketään laite päälle/pois, jos verkkojohto on Kasettipesä # Levypesä $ Videotuloliitäntä (VIDEO INPUT) % Audiotuloliitäntä (AUDIO INPUT) ^ Poistopainike (EJECT) & Nauhoituspainike (RECORD) * Kanavapainike ylös/alas (CHANNEL) ( Etupaneelin näyttö Näyttää laitteen tilan. Katso tarkemmat tiedot alla olevasta kohdasta Etupaneelin näyttö. ) Valintapainike (SELECT) Käytetään siirryttäessä DVD-toiminnolta kuvanauhuritoiminnolle (VCR) ja päinvastoin. Etupaneelin näyttö Kuvanauhurikäyttö Nauhoituksen- ja ajastetun nauhoituksen näyttö Nauhoitus, Ajastettu nauhoitus, Ajastetusti nauhoitettava, Ajastetusti nauhoitettavan tila virheellinen ERROR (Ei kasettia tai kasetti ilman suojaliuskaa) dts-levyilmaisin Otsikko Tämä näkyy VCD- ja CD-levyllä. Luku: Näkyy DVD-levyillä Levypesän aukaisu-/sulkemispainike (OPEN/CLOSE) Takaisinkelauspainike (REWIND) Käytä kelataksesi takaisin parhaillaan toistettavaa nauhaa tai levyä; tai toistaaksesi nopeasti taaksepäin. Toisto-/taukopainike (PLAY/PAUSE) Nauhan tai levyn toistaminen. Paina tätä painiketta kytkeäksesi ruudun taukotoiminnolle. 4 Pysäytyspainike (STOP) Toiston pysäyttäminen. 5 Pikakelauspainike (FAST FORWARD) Käytä kelataksesi eteenpäin parhaillaan toistettavaa nauhaa tai levyä; tai toistaaksesi nopeasti eteenpäin. Aika, laskuri ja nykytila Levypesä on auki Levypesä on suljettu Levy on levypesässä Levypesässä ei ole levyä Levyssä on jokin vika Valikkoruutu näkyy Asetusvalikko näkyy Virta on päällä Virta on pois päältä D-äänen ilmaisin DVD-levy käytössä Tuotetietoja 6 7

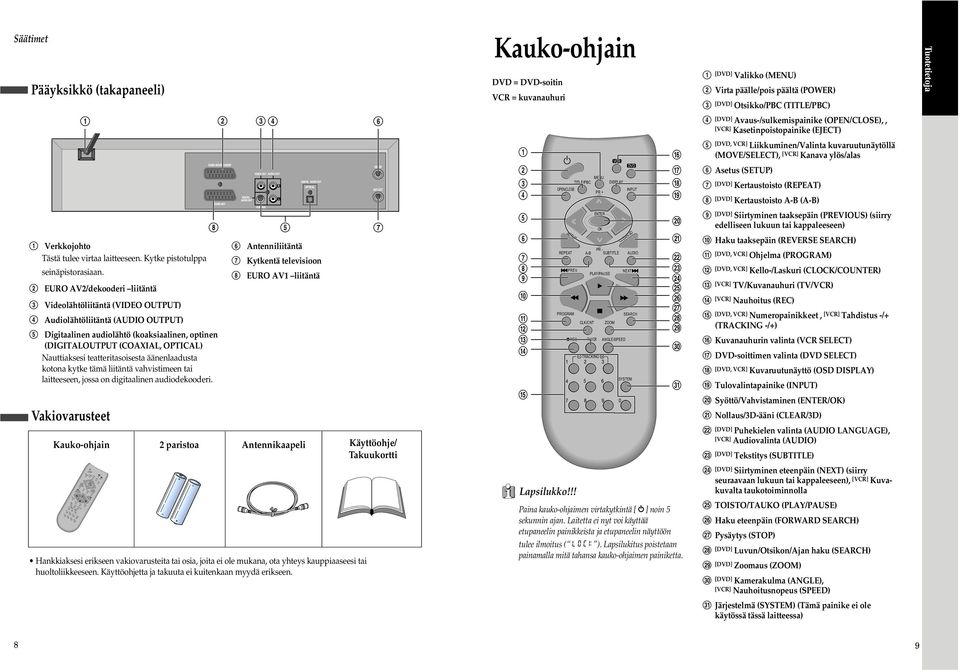

6 PREV. REC A-B TV/VCR PR + ENTER OK PR - ZOOM INPUT NEXT CLEAR/D VCR DVD AUDIO Säätimet Pääyksikkö (takapaneeli) Kauko-ohjain DVD = DVD-soitin VCR = kuvanauhuri! [DVD] Valikko Virta päälle/pois päältä (POWER) # [DVD] Otsikko/PBC (TITLE/PBC) # $ ^ $ [DVD] Avaus-/sulkemispainike (OPEN/CLOSE),, [VCR] Kasetinpoistopainike # $ OPEN/CLOSE TITLE/PBC MENU PR + VCR DISPLAY DVD INPUT % [DVD, VCR] Liikkuminen/Valinta kuvaruutunäytöllä (MOVE/SELECT), [VCR] Kanava ylös/alas ^ Asetus (SETUP) & [DVD] Kertaustoisto (REPEAT) * [DVD] Kertaustoisto A-B (A-B)! Verkkojohto Tästä tulee virtaa laitteeseen. Kytke pistotulppa EURO AV/dekooderi liitäntä # Videolähtöliitäntä (VIDEO OUTPUT) $ Audiolähtöliitäntä (AUDIO OUTPUT) % Digitaalinen audiolähtö (koaksiaalinen, optinen (DIGITALOUTPUT (COAXIAL, OPTICAL) Nauttiaksesi teatteritasoisesta äänenlaadusta kotona kytke tämä liitäntä vahvistimeen tai laitteeseen, jossa on digitaalinen audiodekooderi. Vakiovarusteet * % & ^ Antenniliitäntä & Kytkentä televisioon * EURO AV liitäntä Kauko-ohjain paristoa Antennikaapeli Käyttöohje/ Takuukortti % ^ & * ( ) 4 5 SETUP REPEAT PREV. PROGRAM REC A-B CLK/CNT TV/VCR TRACKING ENTER OK PR - SUBTITLE PLAY/PAUSE ZOOM ANGLE/SPEED CLEAR/D NEXT SEARCH SYSTEM AUDIO 0 + = Q q W w E e R ( [DVD] Siirtyminen taaksepäin (PREVIOUS) (siirry edelliseen lukuun tai kappaleeseen) ) Haku taaksepäin (REVERSE SEARCH) [DVD, VCR] Ohjelma (PROGRAM) [DVD, VCR] Kello-/Laskuri (CLOCK/COUNTER) [VCR] TV/Kuvanauhuri (TV/VCR) 4 [VCR] Nauhoitus (REC) 5 [DVD, VCR] Numeropainikkeet, [VCR] Tahdistus -/+ (TRACKING -/+) 6 Kuvanauhurin valinta (VCR SELECT) 7 DVD-soittimen valinta (DVD SELECT) 8 [DVD, VCR] Kuvaruutunäyttö (OSD DISPLAY) 9 Tulovalintapainike (INPUT) 0 Syöttö/Vahvistaminen (ENTER/OK) Nollaus/D-ääni (CLEAR/D) [DVD] Puhekielen valinta (AUDIO LANGUAGE), [VCR] Audiovalinta (AUDIO) + [DVD] Tekstitys (SUBTITLE) PROGRAM CLK/CNT TRACKING REPEAT ANGLE/SPEED SYSTEM SETUP PLAY/PAUSE OPEN/CLOSE SEARCH SUBTITLE MENU TITLE/PBC DISPLAY Hankkiaksesi erikseen vakiovarusteita tai osia, joita ei ole mukana, ota yhteys kauppiaaseesi tai huoltoliikkeeseen. Käyttöohjetta ja takuuta ei kuitenkaan myydä erikseen. Lapsilukko!!! Paina kauko-ohjaimen virtakytkintä [ ] noin 5 sekunnin ajan. Laitetta ei nyt voi käyttää etupaneelin painikkeista ja etupaneelin näyttöön tulee ilmoitus ( ). Lapsilukitus poistetaan painamalla mitä tahansa kauko-ohjaimen painiketta. = [DVD] Siirtyminen eteenpäin (NEXT) (siirry seuraavaan lukuun tai kappaleeseen), [VCR] Kuvakuvalta taukotoiminnolla Q TOISTO/TAUKO (PLAY/PAUSE) q Haku eteenpäin (FORWARD SEARCH) W Pysäytys (STOP) w [DVD] Luvun/Otsikon/Ajan haku (SEARCH) E [DVD] Zoomaus (ZOOM) e [DVD] Kamerakulma (ANGLE), [VCR] Nauhoitusnopeus (SPEED) R Järjestelmä (SYSTEM) (Tämä painike ei ole käytössä tässä laitteessa) 8 9

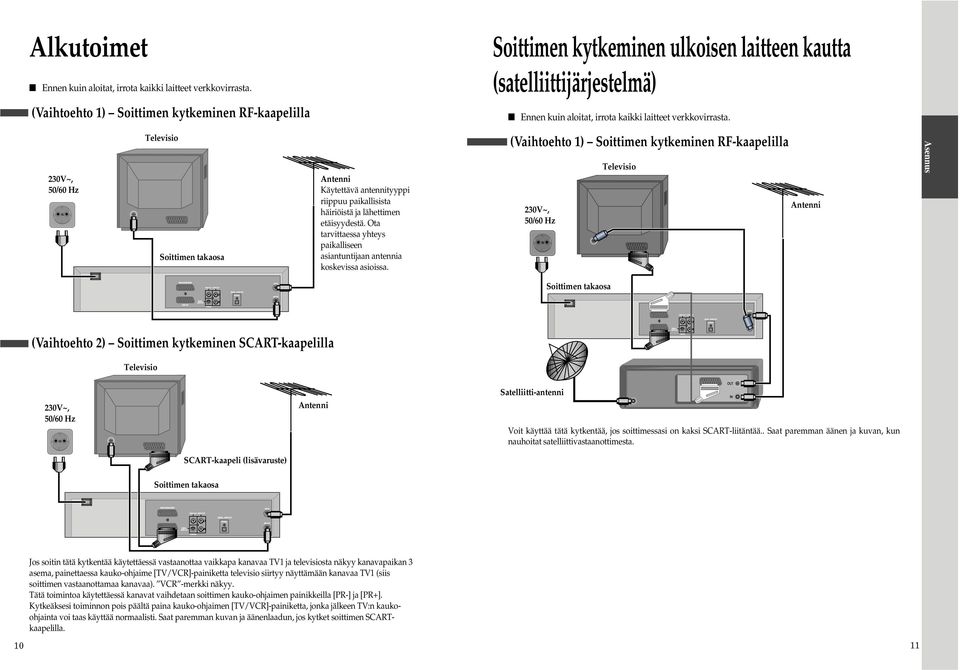

7 Alkutoimet Ennen kuin aloitat, irrota kaikki laitteet verkkovirrasta. (Vaihtoehto ) Soittimen kytkeminen RF-kaapelilla Soittimen kytkeminen ulkoisen laitteen kautta (satelliittijärjestelmä) Ennen kuin aloitat, irrota kaikki laitteet verkkovirrasta. 0V~, 50/60 Hz Televisio Soittimen takaosa Antenni Käytettävä antennityyppi riippuu paikallisista häiriöistä ja lähettimen etäisyydestä. Ota tarvittaessa yhteys paikalliseen asiantuntijaan antennia koskevissa asioissa. (Vaihtoehto ) Soittimen kytkeminen RF-kaapelilla 0V~, 50/60 Hz Televisio Antenni Asennus Soittimen takaosa (Vaihtoehto ) Soittimen kytkeminen SCART-kaapelilla Televisio 0V~, 50/60 Hz Antenni Satelliitti-antenni Voit käyttää tätä kytkentää, jos soittimessasi on kaksi SCART-liitäntää.. Saat paremman äänen ja kuvan, kun nauhoitat satelliittivastaanottimesta. SCART-kaapeli (lisävaruste) Soittimen takaosa 0 Jos soitin tätä kytkentää käytettäessä vastaanottaa vaikkapa kanavaa TV ja televisiosta näkyy kanavapaikan asema, painettaessa kauko-ohjaime [TV/VCR]-painiketta televisio siirtyy näyttämään kanavaa TV (siis soittimen vastaanottamaa kanavaa). VCR -merkki näkyy. Tätä toimintoa käytettäessä kanavat vaihdetaan soittimen kauko-ohjaimen painikkeilla [PR-] ja [PR+]. Kytkeäksesi toiminnon pois päältä paina kauko-ohjaimen [TV/VCR]-painiketta, jonka jälkeen TV:n kaukoohjainta voi taas käyttää normaalisti. Saat paremman kuvan ja äänenlaadun, jos kytket soittimen SCARTkaapelilla.

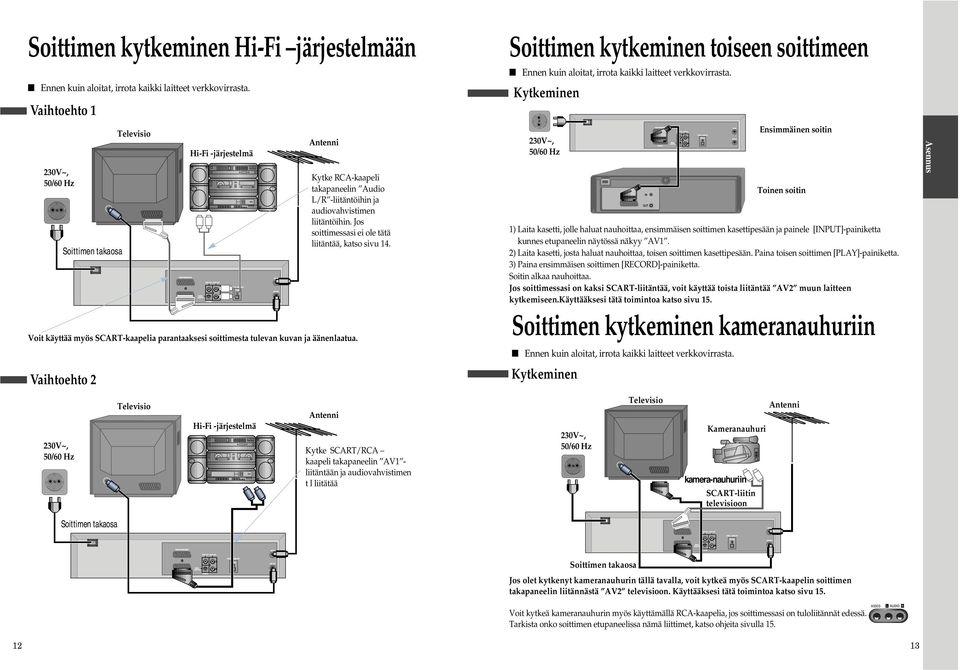

8 Soittimen kytkeminen Hi-Fi järjestelmään Ennen kuin aloitat, irrota kaikki laitteet verkkovirrasta. Vaihtoehto 0V~, 50/60 Hz Soittimen takaosa Televisio Hi-Fi -järjestelmä Antenni Kytke RCA-kaapeli takapaneelin Audio L/R -liitäntöihin ja audiovahvistimen liitäntöihin. Jos soittimessasi ei ole tätä liitäntää, katso sivu 4. Voit käyttää myös SCART-kaapelia parantaaksesi soittimesta tulevan kuvan ja äänenlaatua. Vaihtoehto Soittimen kytkeminen toiseen soittimeen Ennen kuin aloitat, irrota kaikki laitteet verkkovirrasta. Kytkeminen 0V~, 50/60 Hz Ensimmäinen soitin Toinen soitin ) Laita kasetti, jolle haluat nauhoittaa, ensimmäisen soittimen kasettipesään ja painele [INPUT]-painiketta kunnes etupaneelin näytössä näkyy AV. ) Laita kasetti, josta haluat nauhoittaa, toisen soittimen kasettipesään. Paina toisen soittimen [PLAY]-painiketta. ) Paina ensimmäisen soittimen [RECORD]-painiketta. Soitin alkaa nauhoittaa. Jos soittimessasi on kaksi SCART-liitäntää, voit käyttää toista liitäntää AV muun laitteen kytkemiseen.käyttääksesi tätä toimintoa katso sivu 5. Soittimen kytkeminen kameranauhuriin Ennen kuin aloitat, irrota kaikki laitteet verkkovirrasta. Kytkeminen Asennus 0V~, 50/60 Hz Televisio Hi-Fi -järjestelmä Antenni Kytke SCART/RCA kaapeli takapaneelin AV - liitäntään ja audiovahvistimen t l liitätää 0V~, 50/60 Hz Televisio Kameranauhuri kamera-nauhuriin SCART-liitin televisioon Antenni Soittimen takaosa Soittimen takaosa Jos olet kytkenyt kameranauhurin tällä tavalla, voit kytkeä myös SCART-kaapelin soittimen takapaneelin liitännästä AV televisioon. Käyttääksesi tätä toimintoa katso sivu 5. Voit kytkeä kameranauhurin myös käyttämällä RCA-kaapelia, jos soittimessasi on tuloliitännät edessä. Tarkista onko soittimen etupaneelissa nämä liittimet, katso ohjeita sivulla 5.

9 Dolby Digital vahvistimen kytkeminen digitaaliseen audiolähtöliitäntään Kytkeminen DVD-KUVANAUHURIN TAKAPENEELI Toinen SCART-liitäntä Toinen SCART-liitäntä Jos kuvanauhurissasi on AV-lähtöliitäntä (kuten alla olevassa kuviossa), voit kytkeä siihen toisen laitteen sivuilla esitetyllä tavalla. Toinen SCART-liitäntä VAIN TULOLIITÄNTÄ Asennus (L) AUDIO IN (R) KYTKENTÄKAAPELI (Lisävaruste) TULO- ja LÄHTÖLIITÄNTÄ Kun kytket muita laitteita, katso tarkemmat tiedot niiden käyttöohjeista. Tämän kuvanauhurin käyttöohje suosittelee laitteiden kytkemistä sivulla esitetyllä tavalla. Kun kytkentä on suoritettu tällä tavalla ja ulkoinen laite kytketään pois päältä kuvanauhuri toimii normaalisti ja kytkettäessä ulkoinen laite päälle kuvanauhuri kytkeytyy automaattisesti AV-toiminnolle ja näyttää ulkoisen laitteen kanavan, kanavavalinta voidaan suorittaa ainoastaan ulkoisesta laitteesta, kuvanauhurin painikkeilla PR+/PR- ei ole vaikutusta. Kun haluat palauttaa normaalin kuvanauhurikäytön, ulkoinen laite täytyy kytkeä pois päältä. Nauhoitus toisesta laitteesta Nauhoitus voidaan suorittaa helposti. Huolehdi siitä, että laite on kytketty päälle ja oikea kanava näkyy. Suorittaaksesi ajastetun nauhoituksen varmistaudu siitä, että AV on valittu nauhoitettavaksi kanavaksi. Jossakin laitteessa voi olla ajastin, jonka avulla se kytkeytyy päälle oikealle kanavalle. Ellei tämä ominaisuus ole käytettävissä, toiseen laitteeseen täytyy jättää virta päälle. Dolby Digital dekooderilla varustettu kotiteatterivastaanotin Kytke joko COAXIAL tai OPTICAL -liitäntä Dolby Digital vahvistimeen. ** Jos haluat tietää enemmän Dolby Digital ista, tutustu kappaleeseen Tietoja DVD:stä sivuilla Edessä oleva AV-liitäntä Jos kuvanauhurissa on edessä olevat tuloliitännät, niihin on mahdollista kytkeä erilaisia laitteita, kuten kameranauhuri. Kun haluat katsella kameranauhurin nauhaa, kuvanauhuri täytyy olla AVF-toiminnolla. Nauhoitukset tästä tuloliitännästä ovat samanlaiset kuin on kuvattu sivuilla 0-. Valmistettu Dolby Laboratoriesin lisenssillä. "Dolby" ja kaksois-d merkki ovat Dolby Laboratoriesin tavaramerkkejä. 4 5

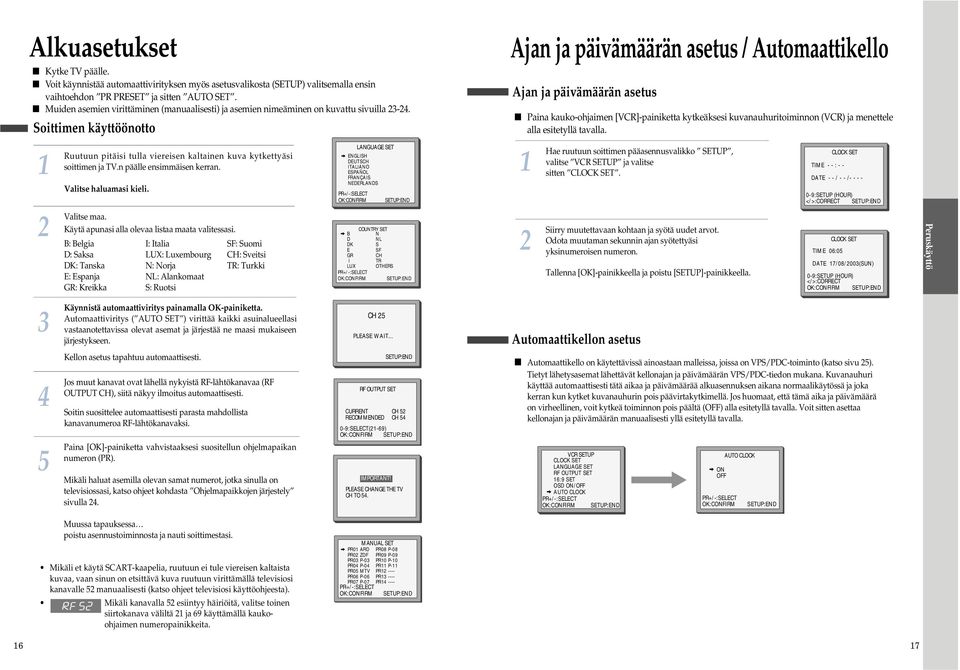

10 Alkuasetukset Kytke TV päälle. Voit käynnistää automaattivirityksen myös asetusvalikosta (SETUP) valitsemalla ensin vaihtoehdon PR PRESET ja sitten AUTO SET. Muiden asemien virittäminen (manuaalisesti) ja asemien nimeäminen on kuvattu sivuilla -4. Soittimen käyttöönotto 4 5 Ruutuun pitäisi tulla viereisen kaltainen kuva kytkettyäsi soittimen ja TV.n päälle ensimmäisen kerran. Valitse haluamasi kieli. Valitse maa. Käytä apunasi alla olevaa listaa maata valitessasi. B: Belgia D: Saksa DK: Tanska E: Espanja GR: Kreikka I: Italia LUX: Luxembourg N: Norja NL: Alankomaat S: Ruotsi SF: Suomi CH: Sveitsi TR: Turkki Käynnistä automaattiviritys painamalla OK-painiketta. Automaattiviritys ( AUTO SET ) virittää kaikki asuinalueellasi vastaanotettavissa olevat asemat ja järjestää ne maasi mukaiseen järjestykseen. Kellon asetus tapahtuu automaattisesti. Jos muut kanavat ovat lähellä nykyistä RF-lähtökanavaa (RF OUTPUT CH), siitä näkyy ilmoitus automaattisesti. Soitin suosittelee automaattisesti parasta mahdollista kanavanumeroa RF-lähtökanavaksi. Paina [OK]-painiketta vahvistaaksesi suositellun ohjelmapaikan numeron (PR). Mikäli haluat asemilla olevan samat numerot, jotka sinulla on televisiossasi, katso ohjeet kohdasta Ohjelmapaikkojen järjestely sivulla 4. LANGUAGE SET ENGLISH DEUTSCH ITALIANO ESPAÑOL FRANÇAIS NEDERLANDS COUNTRY SET B N D NL DK S E SF GR CH I TR LUX OTHERS CH 5 PLEASE WAIT... RF OUTPUT SET SETUP:END CURRENT CH 5 RECOMMENDED CH :SELECT(-69) IMPORTANT! PLEASE CHANGE THE TV CH TO 54. Ajan ja päivämäärän asetus / Automaattikello Ajan ja päivämäärän asetus Paina kauko-ohjaimen [VCR]-painiketta kytkeäksesi kuvanauhuritoiminnon (VCR) ja menettele alla esitetyllä tavalla. Hae ruutuun soittimen pääasennusvalikko SETUP, valitse VCR SETUP ja valitse sitten CLOCK SET. Siirry muutettavaan kohtaan ja syötä uudet arvot. Odota muutaman sekunnin ajan syötettyäsi yksinumeroisen numeron. Tallenna [OK]-painikkeella ja poistu [SETUP]-painikkeella. Automaattikellon asetus CLOCK SET TIME - - : - - DATE - - / - - / :SETUP (HOUR) </>:CORRECT SETUP:END CLOCK SET TIME 06:05 DATE 7/08/00(SUN) 0-9:SETUP (HOUR) </>:CORRECT Automaattikello on käytettävissä ainoastaan malleissa, joissa on VPS/PDC-toiminto (katso sivu 5). Tietyt lähetysasemat lähettävät kellonajan ja päivämäärän VPS/PDC-tiedon mukana. Kuvanauhuri käyttää automaattisesti tätä aikaa ja päivämäärää alkuasennuksen aikana normaalikäytössä ja joka kerran kun kytket kuvanauhurin pois päävirtakytkimellä. Jos huomaat, että tämä aika ja päivämäärä on virheellinen, voit kytkeä toiminnon pois päältä () alla esitetyllä tavalla. Voit sitten asettaa kellonajan ja päivämäärän manuaalisesti yllä esitetyllä tavalla. VCR SETUP CLOCK SET LANGUAGE SET RF OUTPUT SET 6:9 SET OSD ON/ AUTO CLOCK AUTO CLOCK ON Peruskäyttö Muussa tapauksessa poistu asennustoiminnosta ja nauti soittimestasi. Mikäli et käytä SCART-kaapelia, ruutuun ei tule viereisen kaltaista kuvaa, vaan sinun on etsittävä kuva ruutuun virittämällä televisiosi kanavalle 5 manuaalisesti (katso ohjeet televisiosi käyttöohjeesta). Mikäli kanavalla 5 esiintyy häiriöitä, valitse toinen siirtokanava väliltä ja 69 käyttämällä kaukoohjaimen numeropainikkeita. MANUAL SET PR0 ARD PR08 P-08 PR0 ZDF PR09 P-09 PR0 P-0 PR0 P-0 PR04 P-04 PR P- PR05 MTV PR ---- PR06 P-06 PR ---- PR07 P-07 PR

11 Kuvaruutunäyttö (OSD) päällä / pois päältä OSD PÄÄLLÄ & POIS PÄÄLTÄ Tämän soittimen kuvaruutunäyttö (OSD) on tehtaalla asetettu päälle (ON) ja voit halutessasi kytkeä sen pois päältä (). DVD-levyn toisto Kytke virta päälle painamalla [ ]-painiketta. Paina kauko-ohjaimen [DVD]-painiketta kytkeäksesi DVD-toiminnon päälle. Hae ruutuun soittimen pääasennusvalikko SETUP. Valitse VCR SETUP, ja paina [OK]-painiketta. Valitse OSD ON/ ja paina [OK]-painiketta. Valitse vaihtoehto ON (päällä) tai (pois päältä). Jos haluat toiminnon pois päältä valitse vaihtoehto ja paina [OK]-painiketta vahvistaaksesi valintasi. SETUP TIMER PROGRAM PR PRESET VCR SETUP TAPE CONTROL VCR SETUP CLOCK SET LANGUAGE SET RF OUTPUT SET 6:9 SET OSD ON/ AUTO CLOCK OSD ON/ ON VCR DVD MENU TITLE/PBC DISPLAY OPEN/CLOSE INPUT PR + ENTER OK SETUP CLEAR/D PR - REPEAT A-B SUBTITLE AUDIO PREV. NEXT PLAY/PAUSE PROGRAM SEARCH CLK/CNT ZOOM REC TV/VCR ANGLE/SPEED TRACKING SYSTEM 4 Avaa levypesä painamalla [OPEN/CLOSE]-painiketta. Laita levy kunnolla levylautaselle etikettipuolen osoittaessa ylöspäin. Laita levy paikalleen ja sulje levypesä painamalla [OPEN/CLOSE]- painiketta. Soitin tarkistaa levyn ja aloittaa toiston tai jää pysäytystilaan (STOP). Käynnistä toisto painamalla [PLAY/PAUSE]-painiketta. Jos kyseessä on DVD-levy: DVD-valikot ja otsikot näkyvät TV-ruudussa. Jos kyseessä on S-VCD- tai VCD.0 levy. Valikot näkyvät TV-ruudussa ja PBC-toiminto (toistonhallinta) kytkeytyy päälle. Jos kyseessä on CD-, VCD.- tai MP-levy. Levyn toisto alkaa kappalenumeroiden järjestyksessä. Peruskäyttö Kuvaruutunäytön merkit eivät nyt näy normaalikuvassa. Katseltavan laitteen valinta 5 Pysäytä painamalla [ ]-painiketta. Kytkeäksesi taukotoiminnon paina [PLAY/PAUSE]-painiketta toiston aikana. Toisto jatkuu painettaessa tätä painiketta uudelleen. DVD-soittimen valinta Paina kauko-ohjaimen [DVD]-painiketta. DVD-toiminnon tullessa valituksi etupaneelin näytössä näkyy DVDmerkki. Kauko-ohjain ohjaa nyt DVD-soitinta. [DVD]-painikkeen painamisen jälkeen voit siis ohjata ja katsella DVDsoittimen kuvaa. Kuvanauhurin valinta Paina kauko-ohjaimen [VCR]-painiketta. Kuvanauhuritoiminnon tultua valituksi etupaneelin näytössä näkyy VCR-merkki ja DVD-merkki häviää. Kauko-ohjain ohjaa nyt kuvanauhuria. [VCR]-painikkeen painamisen jälkeen voit siis ohjata ja katsella kuvanauhurin kuvaa. 6 Paina [OPEN/CLOSE]-painiketta poistaaksesi levyn. Erilaisia toistotapoja Jos haluat pikatoiston eteenpäin (tai taaksepäin), paina kauko-ohjaimen painiketta [ ] tai [ ] toiston aikana. Pikatoisto näkyy ruudulla. * Taaksepäin tapahtuva toisto ei toimi kaikilla DVD-levyillä eikä MP-levyillä. Jos haluat hidastuksen eteenpäin (tai taaksepäin), paina kauko-ohjaimen painiketta [ ] tai [ ] taukotoiminnon aikana. Kuva näkyy ruudulla hidastuksen aikana. Katselutoiminnon tai ulkoisen tuloliitännän valinta Paina kauko-ohjaimen [INPUT]-painiketta. Painikkeella [INPUT] valitaan lähetyksen vastaanotto (BROADCASTING RECEPTION) ja ulkoinen ohjelmalähde (EXTERNAL INPUT). Valintaa ei voi suorittaa toiston (PLAY), tallennuksen (REC) ja DVDtoiston aikana. * Video CD levyllä hidastus taaksepäin ei toimi. -merkki näkyy. Jos haluat pysäytyskuvan, paina [PAUSE]-painiketta toiston aikana. Voit katsella haluttua kuvaa pysäytettynä. 8 9

12 Toisto kuvanauhurilla Nauhoitus OPEN/CLOSE SETUP REPEAT PREV. PROGRAM REC TITLE/PBC A-B CLK/CNT TV/VCR MENU TRACKING PR + ENTER OK DISPLAY PR - SUBTITLE PLAY/PAUSE ZOOM VCR ANGLE/SPEED DVD INPUT CLEAR/D NEXT SEARCH SYSTEM AUDIO Jos laitteessa on kuvarummun tukkeutumisen automaattinen tunnistusjärjestelmä, se antaa tarpeen mukaan ilmoituksen ruudulle. * Jos tällainen ilmoitus tulee ruudulle käytä puhdistuskasettia kohdan Kuvarummun puhdistuskasetin käyttö ohjeiden mukaisesti 4 5 Kytke virta päälle painamalla kauko-ohjaimen [ ]-painiketta. Paina kauko-ohjaimen [VCR]-painiketta kytkeäksesi kuvanauhuritoiminnon. Laita haluamasi kasetti kasettipesään. Käynnistä kasetin toisto painamalla [PLAY/PAUSE]-painiketta. Jos kuva välkkyy tai on muuten huono, säädä tahdistusta [TRACKING +/-]- painikkeella. Pysäytä toisto painamalla [ ]-painiketta. Kytkeäksesi taukotoiminnon paina toiston aikana [PLAY/PAUSE]-painiketta. Toisto jatkuu painettaessa tätä painiketta uudelleen Paina etuosassa olevaa [EJECT]-painiketta tai kauko-ohjaimen [OPEN/CLOSE]-painiketta poistaaksesi kasetin Erilaisia toistotapoja Jos haluat pikatoiston eteenpäin (tai taaksepäin), paina painiketta [ ] tai [ ] toiston aikana. Pikatoisto näkyy ruudulla. Jos haluat pysäytyskuvan, paina [PAUSE/PAUSE]-painiketta toiston aikana. Voit katsella haluttua kuvaa pysäytettynä. Jos haluat hidastuksen, paina painiketta press [ ] taukotoiminnon aikana. Kuva näkyy hidastuksen aikana. * Huom: Kuvanauhurilla ei ole hidastustoimintoa taaksepäin. Jos haluat katsella nauhaa kuva kerrallaan, painele [NEXT ]]-painiketta taukotoiminnon aikana. Painiketta paineltaessa kuva siirtyy eteenpäin kuva kerrallaan. Näytön säätäminen Tässä laitteessa on automaattinen tahdistustoiminto, jonka ansiosta käyttäjä voi nauttia selkeästä kuvasta ilman lisäsäätöjä. Tahdistuksen manuaalinen säätäminen saattaa kuitenkin olla tarpeellinen seuraavan tyyppisissä tilanteissa. (Automaattisen näyttösäädön aikana teksti Adjusting Display näkyy TV-ruudulla.) - Jos kuva on huono toiston aikana, - Jos kuvassa on häiriöitä ruudun ylä- tai alaosassa hidastuksen aikana, - Jos pysäytyskuva värähtelee ylös ja alas, Käytä kauko-ohjaimen [TRACKING +/-]-painikkeita säätääksesi kuvan mahdollisimman hyvälaatuiseksi. Nauhoitus kuvanauhurilla OPEN/CLOSE SETUP REPEAT PREV. PROGRAM REC TITLE/PBC A-B CLK/CNT TV/VCR MENU TRACKING PR + ENTER OK DISPLAY PR - SUBTITLE PLAY/PAUSE ZOOM VCR ANGLE/SPEED DVD INPUT CLEAR/D NEXT SEARCH SYSTEM AUDIO Kytke virta päälle painamalla kauko-ohjaimen [ ]-painiketta. Paina kauko-ohjaimen [VCR]-painiketta siirtyäksesi kuvanauhuritoiminnolle. Laita kasettipesään kasetti, jolle voi nauhoittaa. Kasetin suojaliuskan on oltava paikallaan. Valitse haluamasi kanava tai ulkoinen laite nauhoitettavaksi käyttämällä painikkeita [CHANNEL], [NUMBER] ja [INPUT]. Valitse haluamasi nauhanopeus (SP = normaalinopeus, LP = puolinopeus) [SPEED]-painikkeella. Paina nauhoituspainiketta [REC]. Nauhoitus alkaa. Jos haluat nauhoitukseen tauon, paina [PAUSE]-painiketta. Jos taukotoiminto jatkuu [PAUSE]-painikkeen painamisen jälkeen yli 5 minuutin ajan, nauhoitus kytkeytyy pois päältä automaattisesti. Nauhoitus lopetetaan painamalla [STOP]-painiketta. Toisen kanavan tai DVD-levyn katselu nauhoituksen aikana Jos haluat katsella toista TV-kanavaa kuvanauhurin nauhoituksen aikana, paina [TV/VCR]-painiketta. Myös katseltavan TV-kanavan vaihtaminen on mahdollista. Jos haluat toistaa DVD-levyä kuvanauhurin nauhoituksen aikana, laita DVDlevy levypesään. Laita DVD-levy levypesään, paina [DVD]-painiketta muuttaaksesi lähdöksi DVD:n ja käynnistä toisto painamalla [PLAY]-painiketta. Nyt voit katsella DVD-levyä. Peruskäyttö 0

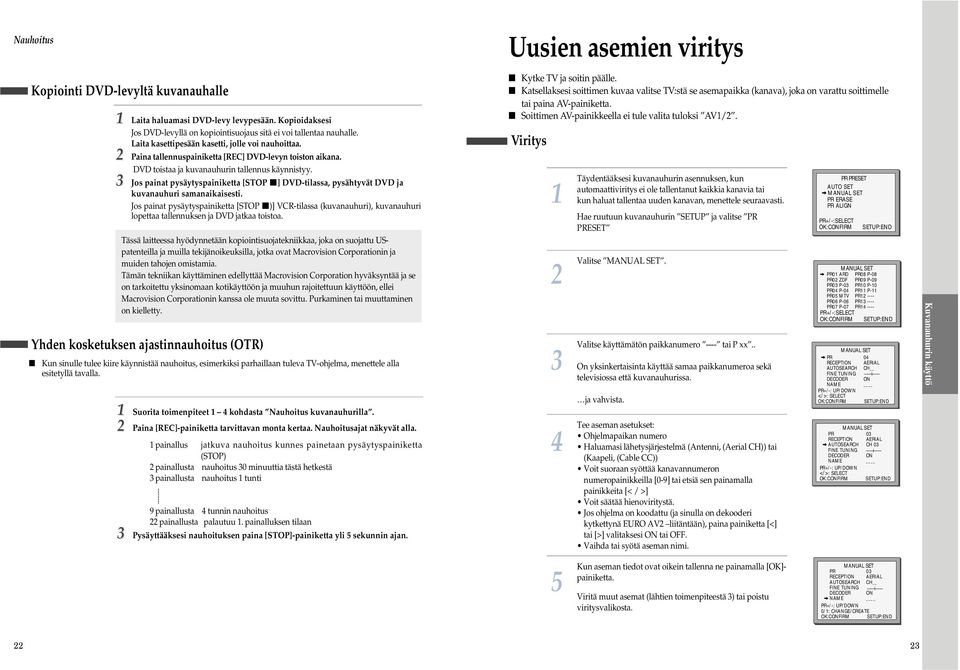

13 Nauhoitus Kopiointi DVD-levyltä kuvanauhalle Tässä laitteessa hyödynnetään kopiointisuojatekniikkaa, joka on suojattu USpatenteilla ja muilla tekijänoikeuksilla, jotka ovat Macrovision Corporationin ja muiden tahojen omistamia. Tämän tekniikan käyttäminen edellyttää Macrovision Corporation hyväksyntää ja se on tarkoitettu yksinomaan kotikäyttöön ja muuhun rajoitettuun käyttöön, ellei Macrovision Corporationin kanssa ole muuta sovittu. Purkaminen tai muuttaminen on kielletty. Yhden kosketuksen ajastinnauhoitus (OTR) Laita haluamasi DVD-levy levypesään. Kopioidaksesi Jos DVD-levyllä on kopiointisuojaus sitä ei voi tallentaa nauhalle. Laita kasettipesään kasetti, jolle voi nauhoittaa. Paina tallennuspainiketta [REC] DVD-levyn toiston aikana. DVD toistaa ja kuvanauhurin tallennus käynnistyy. Jos painat pysäytyspainiketta [STOP ] DVD-tilassa, pysähtyvät DVD ja kuvanauhuri samanaikaisesti. Jos painat pysäytyspainiketta [STOP )] VCR-tilassa (kuvanauhuri), kuvanauhuri lopettaa tallennuksen ja DVD jatkaa toistoa. Kun sinulle tulee kiire käynnistää nauhoitus, esimerkiksi parhaillaan tuleva TV-ohjelma, menettele alla esitetyllä tavalla. Suorita toimenpiteet 4 kohdasta Nauhoitus kuvanauhurilla. Paina [REC]-painiketta tarvittavan monta kertaa. Nauhoitusajat näkyvät alla. painallus jatkuva nauhoitus kunnes painetaan pysäytyspainiketta (STOP) painallusta nauhoitus 0 minuuttia tästä hetkestä painallusta nauhoitus tunti 9 painallusta 4 tunnin nauhoitus painallusta palautuu. painalluksen tilaan Pysäyttääksesi nauhoituksen paina [STOP]-painiketta yli 5 sekunnin ajan. Uusien asemien viritys Kytke TV ja soitin päälle. Katsellaksesi soittimen kuvaa valitse TV:stä se asemapaikka (kanava), joka on varattu soittimelle tai paina AV-painiketta. Soittimen AV-painikkeella ei tule valita tuloksi AV/. Viritys 4 5 Täydentääksesi kuvanauhurin asennuksen, kun automaattiviritys ei ole tallentanut kaikkia kanavia tai kun haluat tallentaa uuden kanavan, menettele seuraavasti. Hae ruutuun kuvanauhurin SETUP ja valitse PR PRESET Valitse MANUAL SET. Valitse käyttämätön paikkanumero ---- tai P xx.. On yksinkertaisinta käyttää samaa paikkanumeroa sekä televisiossa että kuvanauhurissa. ja vahvista. Tee aseman asetukset: Ohjelmapaikan numero Haluamasi lähetysjärjestelmä (Antenni, (Aerial CH)) tai (Kaapeli, (Cable CC)) Voit suoraan syöttää kanavannumeron numeropainikkeilla [0-9] tai etsiä sen painamalla painikkeita [< / >] Voit säätää hienoviritystä. Jos ohjelma on koodattu (ja sinulla on dekooderi kytkettynä EURO AV liitäntään), paina painiketta [<] tai [>] valitaksesi ON tai. Vaihda tai syötä aseman nimi. Kun aseman tiedot ovat oikein tallenna ne painamalla [OK]- painiketta. Viritä muut asemat (lähtien toimenpiteestä ) tai poistu viritysvalikosta. PR PRESET AUTO SET MANUAL SET PR ERASE PR ALIGN MANUAL SET PR0 ARD PR08 P-08 PR0 ZDF PR09 P-09 PR0 P-0 PR0 P-0 PR04 P-04 PR P- PR05 MTV PR ---- PR06 P-06 PR ---- PR07 P-07 PR MANUAL SET PR 04 RECEPTION AERIAL AUTOSEARCH CH FINE TUNING DECODER ON NAME PR+/-: UP/DOWN </>: SELECT MANUAL SET PR 0 RECEPTION AERIAL AUTOSEARCH CH 0 FINE TUNING DECODER ON NAME PR+/-: UP/DOWN </>: SELECT MANUAL SET PR 0 RECEPTION AERIAL AUTOSEARCH CH FINE TUNING DECODER ON NAME PR+/-: UP/DOWN 0/: CHANGE/CREATE Kuvanauhurin käyttö

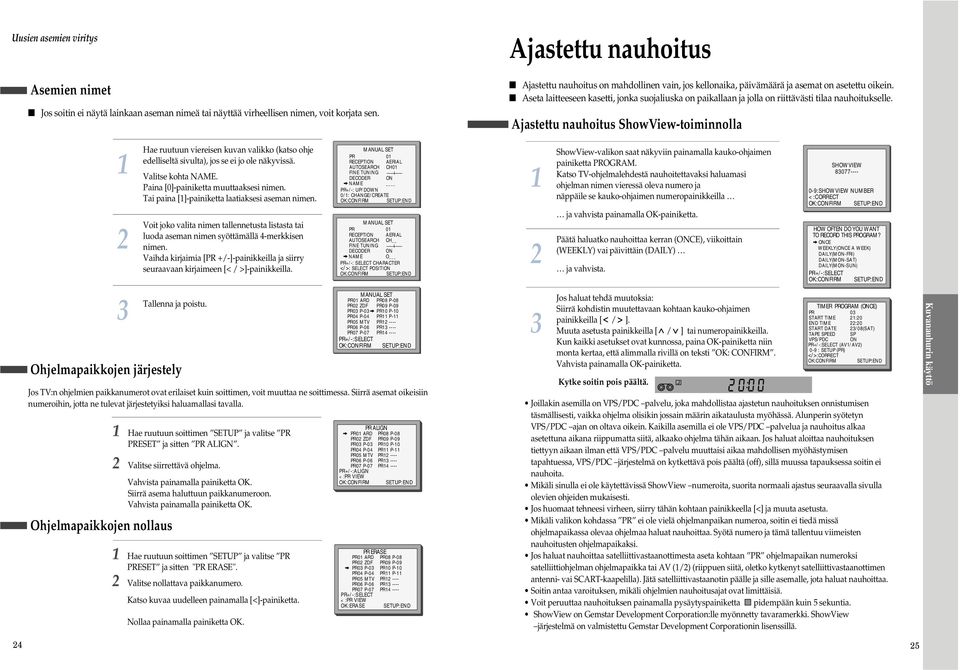

14 Uusien asemien viritys Ajastettu nauhoitus Asemien nimet Jos soitin ei näytä lainkaan aseman nimeä tai näyttää virheellisen nimen, voit korjata sen. Ajastettu nauhoitus on mahdollinen vain, jos kellonaika, päivämäärä ja asemat on asetettu oikein. Aseta laitteeseen kasetti, jonka suojaliuska on paikallaan ja jolla on riittävästi tilaa nauhoitukselle. Ajastettu nauhoitus ShowView-toiminnolla Hae ruutuun viereisen kuvan valikko (katso ohje edelliseltä sivulta), jos se ei jo ole näkyvissä. Valitse kohta NAME. Paina [0]-painiketta muuttaaksesi nimen. Tai paina []-painiketta laatiaksesi aseman nimen. Voit joko valita nimen tallennetusta listasta tai luoda aseman nimen syöttämällä 4-merkkisen nimen. Vaihda kirjaimia [PR +/-]-painikkeilla ja siirry seuraavaan kirjaimeen [< / >]-painikkeilla. MANUAL SET PR 0 RECEPTION AERIAL AUTOSEARCH CH0 FINE TUNING DECODER ON NAME PR+/-: UP/DOWN 0/: CHANGE/CREATE MANUAL SET PR 0 RECEPTION AERIAL AUTOSEARCH CH FINE TUNING DECODER ON NAME O _ PR+/-: SELECT CHARACTER </>: SELECT POSITION ShowView-valikon saat näkyviin painamalla kauko-ohjaimen painiketta PROGRAM. Katso TV-ohjelmalehdestä nauhoitettavaksi haluamasi ohjelman nimen vieressä oleva numero ja näppäile se kauko-ohjaimen numeropainikkeilla ja vahvista painamalla OK-painiketta. Päätä haluatko nauhoittaa kerran (ONCE), viikoittain (WEEKLY) vai päivittäin (DAILY) ja vahvista. SHOWVIEW :SHOWVIEW NUMBER < :CORRECT HOW OFTEN DO YOU WANT TO RECORD THIS PROGRAM? ONCE WEEKLY(ONCE A WEEK) DAILY(MON-FRI) DAILY(MON-SAT) DAILY(MON-SUN) Tallenna ja poistu. Ohjelmapaikkojen järjestely MANUAL SET PR0 ARD PR08 P-08 PR0 ZDF PR09 P-09 PR0 P-0 PR0 P-0 PR04 P-04 PR P- PR05 MTV PR ---- PR06 P-06 PR ---- PR07 P-07 PR Jos TV:n ohjelmien paikkanumerot ovat erilaiset kuin soittimen, voit muuttaa ne soittimessa. Siirrä asemat oikeisiin numeroihin, jotta ne tulevat järjestetyiksi haluamallasi tavalla. Ohjelmapaikkojen nollaus Hae ruutuun soittimen SETUP ja valitse PR PRESET ja sitten PR ALIGN. Valitse siirrettävä ohjelma. Vahvista painamalla painiketta OK. Siirrä asema haluttuun paikkanumeroon. Vahvista painamalla painiketta OK. Hae ruutuun soittimen SETUP ja valitse PR PRESET ja sitten "PR ERASE". Valitse nollattava paikkanumero. Katso kuvaa uudelleen painamalla [<]-painiketta. Nollaa painamalla painiketta OK. PR ALIGN PR0 ARD PR08 P-08 PR0 ZDF PR09 P-09 PR0 P-0 PR0 P-0 PR04 P-04 PR P- PR05 MTV PR ---- PR06 P-06 PR ---- PR07 P-07 PR PR+/-:ALIGN < :PR VIEW PR ERASE PR0 ARD PR08 P-08 PR0 ZDF PR09 P-09 PR0 P-0 PR0 P-0 PR04 P-04 PR P- PR05 MTV PR ---- PR06 P-06 PR ---- PR07 P-07 PR < :PR VIEW OK:ERASE SETUP:END Jos haluat tehdä muutoksia: Siirrä kohdistin muutettavaan kohtaan kauko-ohjaimen painikkeilla [ / ]. Muuta asetusta painikkeilla [ / ] tai numeropainikkeilla. Kun kaikki asetukset ovat kunnossa, paina OK-painiketta niin monta kertaa, että alimmalla rivillä on teksti OK: CONFIRM. Vahvista painamalla OK-painiketta. Kytke soitin pois päältä. TIMER PROGRAM (ONCE) PR 0 START TIME :0 END TIME :0 START DATE /08(SAT) TAPE SPEED SP VPS/PDC ON (AV/AV) 0-9 : SETUP (PR) </>:CORRECT Joillakin asemilla on VPS/PDC palvelu, joka mahdollistaa ajastetun nauhoituksen onnistumisen täsmällisesti, vaikka ohjelma olisikin jossain määrin aikataulusta myöhässä. Alunperin syötetyn VPS/PDC ajan on oltava oikein. Kaikilla asemilla ei ole VPS/PDC palvelua ja nauhoitus alkaa asetettuna aikana riippumatta siitä, alkaako ohjelma tähän aikaan. Jos haluat aloittaa nauhoituksen tiettyyn aikaan ilman että VPS/PDC palvelu muuttaisi aikaa mahdollisen myöhästymisen tapahtuessa, VPS/PDC järjestelmä on kytkettävä pois päältä (off), sillä muussa tapauksessa soitin ei nauhoita. Mikäli sinulla ei ole käytettävissä ShowView numeroita, suorita normaali ajastus seuraavalla sivulla olevien ohjeiden mukaisesti. Jos huomaat tehneesi virheen, siirry tähän kohtaan painikkeella [<] ja muuta asetusta. Mikäli valikon kohdassa PR ei ole vielä ohjelmanpaikan numeroa, soitin ei tiedä missä ohjelmapaikassa olevaa ohjelmaa haluat nauhoittaa. Syötä numero ja tämä tallentuu viimeisten nauhoitusten ohjelmapaikaksi. Jos haluat nauhoittaa satelliittivastaanottimesta aseta kohtaan PR ohjelmapaikan numeroksi satelliittiohjelman ohjelmapaikka tai AV (/) (riippuen siitä, oletko kytkenyt satelliittivastaanottimen antenni- vai SCART-kaapelilla). Jätä satelliittivastaanotin päälle ja sille asemalle, jota haluat nauhoittaa. Soitin antaa varoituksen, mikäli ohjelmien nauhoitusajat ovat limittäisiä. Voit peruuttaa nauhoituksen painamalla pysäytyspainiketta pidempään kuin 5 sekuntia. ShowView on Gemstar Development Corporation:lle myönnetty tavaramerkki. ShowView järjestelmä on valmistettu Gemstar Development Corporationin lisenssillä. Kuvanauhurin käyttö 4 5

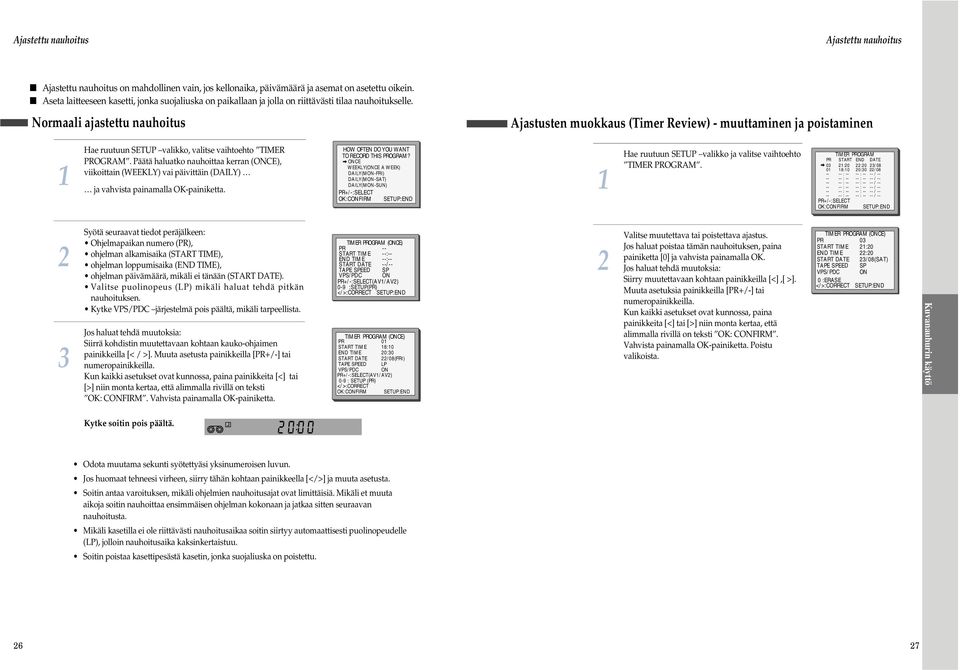

15 Ajastettu nauhoitus Ajastettu nauhoitus Ajastettu nauhoitus on mahdollinen vain, jos kellonaika, päivämäärä ja asemat on asetettu oikein. Aseta laitteeseen kasetti, jonka suojaliuska on paikallaan ja jolla on riittävästi tilaa nauhoitukselle. Normaali ajastettu nauhoitus Ajastusten muokkaus (Timer Review) - muuttaminen ja poistaminen Hae ruutuun SETUP valikko, valitse vaihtoehto TIMER PROGRAM. Päätä haluatko nauhoittaa kerran (ONCE), viikoittain (WEEKLY) vai päivittäin (DAILY) ja vahvista painamalla OK-painiketta. HOW OFTEN DO YOU WANT TO RECORD THIS PROGRAM? ONCE WEEKLY(ONCE A WEEK) DAILY(MON-FRI) DAILY(MON-SAT) DAILY(MON-SUN) Hae ruutuun SETUP valikko ja valitse vaihtoehto TIMER PROGRAM. TIMER PROGRAM PR START END DATE 0 :0 :0 /08 0 8:0 0:0 / : : / : : / : : / : : / : : / : : / -- Syötä seuraavat tiedot peräjälkeen: Ohjelmapaikan numero (PR), ohjelman alkamisaika (START TIME), ohjelman loppumisaika (END TIME), ohjelman päivämäärä, mikäli ei tänään (START DATE). Valitse puolinopeus (LP) mikäli haluat tehdä pitkän nauhoituksen. Kytke VPS/PDC järjestelmä pois päältä, mikäli tarpeellista. Jos haluat tehdä muutoksia: Siirrä kohdistin muutettavaan kohtaan kauko-ohjaimen painikkeilla [< / >]. Muuta asetusta painikkeilla [PR+/-] tai numeropainikkeilla. Kun kaikki asetukset ovat kunnossa, paina painikkeita [<] tai [>] niin monta kertaa, että alimmalla rivillä on teksti OK: CONFIRM. Vahvista painamalla OK-painiketta. TIMER PROGRAM (ONCE) PR -- START TIME --:-- END TIME --:-- START DATE --/-- TAPE SPEED SP VPS/PDC ON (AV/AV) 0-9 :SETUP(PR) </>:CORRECT SETUP:END TIMER PROGRAM (ONCE) PR 0 START TIME 8:0 END TIME 0:0 START DATE /08(FRI) TAPE SPEED LP VPS/PDC ON (AV/AV) 0-9 : SETUP (PR) </>:CORRECT Valitse muutettava tai poistettava ajastus. Jos haluat poistaa tämän nauhoituksen, paina painiketta [0] ja vahvista painamalla OK. Jos haluat tehdä muutoksia: Siirry muutettavaan kohtaan painikkeilla [<],[ >]. Muuta asetuksia painikkeilla [PR+/-] tai numeropainikkeilla. Kun kaikki asetukset ovat kunnossa, paina painikkeita [<] tai [>] niin monta kertaa, että alimmalla rivillä on teksti OK: CONFIRM. Vahvista painamalla OK-painiketta. Poistu valikoista. TIMER PROGRAM (ONCE) PR 0 START TIME :0 END TIME :0 START DATE /08(SAT) TAPE SPEED SP VPS/PDC ON 0 :ERASE </>:CORRECT SETUP:END Kuvanauhurin käyttö Kytke soitin pois päältä. Odota muutama sekunti syötettyäsi yksinumeroisen luvun. Jos huomaat tehneesi virheen, siirry tähän kohtaan painikkeella [</>] ja muuta asetusta. Soitin antaa varoituksen, mikäli ohjelmien nauhoitusajat ovat limittäisiä. Mikäli et muuta aikoja soitin nauhoittaa ensimmäisen ohjelman kokonaan ja jatkaa sitten seuraavan nauhoitusta. Mikäli kasetilla ei ole riittävästi nauhoitusaikaa soitin siirtyy automaattisesti puolinopeudelle (LP), jolloin nauhoitusaika kaksinkertaistuu. Soitin poistaa kasettipesästä kasetin, jonka suojaliuska on poistettu. 6 7

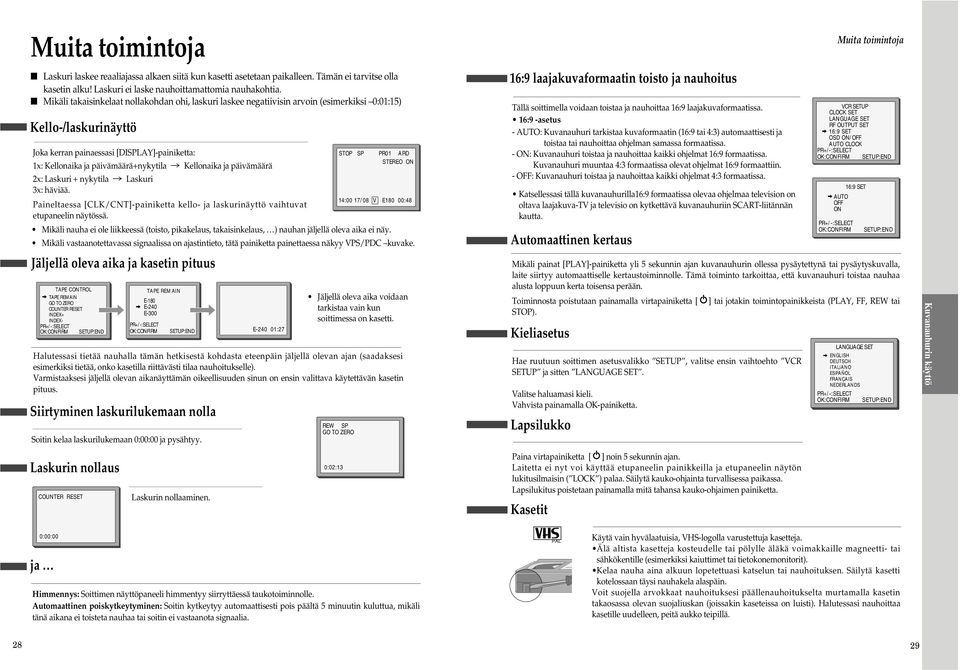

16 Muita toimintoja Laskuri laskee reaaliajassa alkaen siitä kun kasetti asetetaan paikalleen. Tämän ei tarvitse olla kasetin alku! Laskuri ei laske nauhoittamattomia nauhakohtia. Mikäli takaisinkelaat nollakohdan ohi, laskuri laskee negatiivisin arvoin (esimerkiksi 0:0:5) Kello-/laskurinäyttö Joka kerran painaessasi [DISPLAY]-painiketta: x: Kellonaika ja päivämäärä+nykytila Kellonaika ja päivämäärä x: Laskuri + nykytila Laskuri x: häviää. Paineltaessa [CLK/CNT]-painiketta kello- ja laskurinäyttö vaihtuvat etupaneelin näytössä. STOP SP PR0 ARD STEREO ON 4:00 7/08 V E80 00:48 Mikäli nauha ei ole liikkeessä (toisto, pikakelaus, takaisinkelaus, ) nauhan jäljellä oleva aika ei näy. Mikäli vastaanotettavassa signaalissa on ajastintieto, tätä painiketta painettaessa näkyy VPS/PDC kuvake. Jäljellä oleva aika ja kasetin pituus TAPE CONTROL TAPE REMAIN GO TO ZERO COUNTER RESET INDEX+ INDEX- TAPE REMAIN E-80 E-40 E-00 Halutessasi tietää nauhalla tämän hetkisestä kohdasta eteenpäin jäljellä olevan ajan (saadaksesi esimerkiksi tietää, onko kasetilla riittävästi tilaa nauhoitukselle). Varmistaaksesi jäljellä olevan aikanäyttämän oikeellisuuden sinun on ensin valittava käytettävän kasetin pituus. Siirtyminen laskurilukemaan nolla Soitin kelaa laskurilukemaan 0:00:00 ja pysähtyy. Laskurin nollaus COUNTER RESET Laskurin nollaaminen. E-40 0:7 Jäljellä oleva aika voidaan tarkistaa vain kun soittimessa on kasetti. REW SP GO TO ZERO 0:0: 6:9 laajakuvaformaatin toisto ja nauhoitus Tällä soittimella voidaan toistaa ja nauhoittaa 6:9 laajakuvaformaatissa. 6:9 -asetus - AUTO: Kuvanauhuri tarkistaa kuvaformaatin (6:9 tai 4:) automaattisesti ja toistaa tai nauhoittaa ohjelman samassa formaatissa. - ON: Kuvanauhuri toistaa ja nauhoittaa kaikki ohjelmat 6:9 formaatissa. Kuvanauhuri muuntaa 4: formaatissa olevat ohjelmat 6:9 formaattiin. - : Kuvanauhuri toistaa ja nauhoittaa kaikki ohjelmat 4: formaatissa. Katsellessasi tällä kuvanauhurilla6:9 formaatissa olevaa ohjelmaa television on oltava laajakuva-tv ja televisio on kytkettävä kuvanauhuriin SCART-liitännän kautta. Automaattinen kertaus VCR SETUP CLOCK SET LANGUAGE SET RF OUTPUT SET 6:9 SET OSD ON/ AUTO CLOCK 6:9 SET AUTO ON Mikäli painat [PLAY]-painiketta yli 5 sekunnin ajan kuvanauhurin ollessa pysäytettynä tai pysäytyskuvalla, laite siirtyy automaattiselle kertaustoiminnolle. Tämä toiminto tarkoittaa, että kuvanauhuri toistaa nauhaa alusta loppuun kerta toisensa perään. Toiminnosta poistutaan painamalla virtapainiketta [ ] tai jotakin toimintopainikkeista (PLAY, FF, REW tai STOP). Kieliasetus Hae ruutuun soittimen asetusvalikko SETUP, valitse ensin vaihtoehto VCR SETUP ja sitten LANGUAGE SET. Valitse haluamasi kieli. Vahvista painamalla OK-painiketta. Lapsilukko Paina virtapainiketta [ ] noin 5 sekunnin ajan. Laitetta ei nyt voi käyttää etupaneelin painikkeilla ja etupaneelin näytön lukitusilmaisin ( LOCK ) palaa. Säilytä kauko-ohjainta turvallisessa paikassa. Lapsilukitus poistetaan painamalla mitä tahansa kauko-ohjaimen painiketta. Kasetit Muita toimintoja LANGUAGE SET ENGLISH DEUTSCH ITALIANO ESPAÑOL FRANÇAIS NEDERLANDS Kuvanauhurin käyttö 0:00:00 ja Himmennys: Soittimen näyttöpaneeli himmentyy siirryttäessä taukotoiminnolle. Automaattinen poiskytkeytyminen: Soitin kytkeytyy automaattisesti pois päältä 5 minuutin kuluttua, mikäli tänä aikana ei toisteta nauhaa tai soitin ei vastaanota signaalia. PAL Käytä vain hyvälaatuisia, VHS-logolla varustettuja kasetteja. Älä altista kasetteja kosteudelle tai pölylle äläkä voimakkaille magneetti- tai sähkökentille (esimerkiksi kaiuttimet tai tietokonemonitorit). Kelaa nauha aina alkuun lopetettuasi katselun tai nauhoituksen. Säilytä kasetti kotelossaan täysi nauhakela alaspäin. Voit suojella arvokkaat nauhoituksesi päällenauhoitukselta murtamalla kasetin takaosassa olevan suojaliuskan (joissakin kaseteissa on luisti). Halutessasi nauhoittaa kasetille uudelleen, peitä aukko teipillä. 8 9

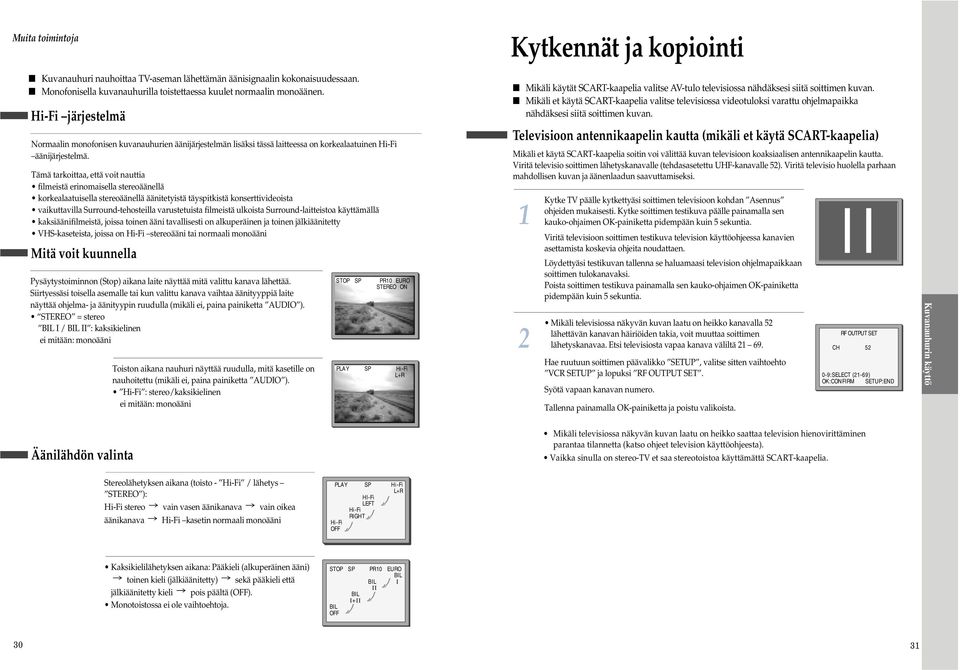

17 Muita toimintoja Kuvanauhuri nauhoittaa TV-aseman lähettämän äänisignaalin kokonaisuudessaan. Monofonisella kuvanauhurilla toistettaessa kuulet normaalin monoäänen. Hi-Fi järjestelmä Normaalin monofonisen kuvanauhurien äänijärjestelmän lisäksi tässä laitteessa on korkealaatuinen Hi-Fi äänijärjestelmä. Tämä tarkoittaa, että voit nauttia filmeistä erinomaisella stereoäänellä korkealaatuisella stereoäänellä äänitetyistä täyspitkistä konserttivideoista vaikuttavilla Surround-tehosteilla varustetuista filmeistä ulkoista Surround-laitteistoa käyttämällä kaksiäänifilmeistä, joissa toinen ääni tavallisesti on alkuperäinen ja toinen jälkiäänitetty VHS-kaseteista, joissa on Hi-Fi stereoääni tai normaali monoääni Mitä voit kuunnella Pysäytystoiminnon (Stop) aikana laite näyttää mitä valittu kanava lähettää. Siirtyessäsi toisella asemalle tai kun valittu kanava vaihtaa äänityyppiä laite näyttää ohjelma- ja äänityypin ruudulla (mikäli ei, paina painiketta AUDIO ). STEREO = stereo BIL I / BIL II : kaksikielinen ei mitään: monoääni Äänilähdön valinta Toiston aikana nauhuri näyttää ruudulla, mitä kasetille on nauhoitettu (mikäli ei, paina painiketta AUDIO ). Hi-Fi : stereo/kaksikielinen ei mitään: monoääni STOP SP PR0 EURO STEREO ON PLAY SP Hi-Fi L+R Kytkennät ja kopiointi Mikäli käytät SCART-kaapelia valitse AV-tulo televisiossa nähdäksesi siitä soittimen kuvan. Mikäli et käytä SCART-kaapelia valitse televisiossa videotuloksi varattu ohjelmapaikka nähdäksesi siitä soittimen kuvan. Televisioon antennikaapelin kautta (mikäli et käytä SCART-kaapelia) Mikäli et käytä SCART-kaapelia soitin voi välittää kuvan televisioon koaksiaalisen antennikaapelin kautta. Viritä televisio soittimen lähetyskanavalle (tehdasasetettu UHF-kanavalle 5). Viritä televisio huolella parhaan mahdollisen kuvan ja äänenlaadun saavuttamiseksi. Kytke TV päälle kytkettyäsi soittimen televisioon kohdan Asennus ohjeiden mukaisesti. Kytke soittimen testikuva päälle painamalla sen kauko-ohjaimen OK-painiketta pidempään kuin 5 sekuntia. Viritä televisioon soittimen testikuva television käyttöohjeessa kanavien asettamista koskevia ohjeita noudattaen. Löydettyäsi testikuvan tallenna se haluamaasi television ohjelmapaikkaan soittimen tulokanavaksi. Poista soittimen testikuva painamalla sen kauko-ohjaimen OK-painiketta pidempään kuin 5 sekuntia. Mikäli televisiossa näkyvän kuvan laatu on heikko kanavalla 5 lähettävän kanavan häiriöiden takia, voit muuttaa soittimen lähetyskanavaa. Etsi televisiosta vapaa kanava väliltä 69. Hae ruutuun soittimen päävalikko SETUP, valitse sitten vaihtoehto VCR SETUP ja lopuksi RF OUTPUT SET. Syötä vapaan kanavan numero. Tallenna painamalla OK-painiketta ja poistu valikoista. RF OUTPUT SET CH 5 0-9:SELECT (-69) Mikäli televisiossa näkyvän kuvan laatu on heikko saattaa television hienovirittäminen parantaa tilannetta (katso ohjeet television käyttöohjeesta). Vaikka sinulla on stereo-tv et saa stereotoistoa käyttämättä SCART-kaapelia. Kuvanauhurin käyttö Stereolähetyksen aikana (toisto - Hi-Fi / lähetys STEREO ): Hi-Fi stereo vain vasen äänikanava vain oikea äänikanava Hi-Fi kasetin normaali monoääni PLAY SP Hi-Fi L+R HI-Fi LEFT Hi-Fi RIGHT Hi-Fi Kaksikielilähetyksen aikana: Pääkieli (alkuperäinen ääni) toinen kieli (jälkiäänitetty) sekä pääkieli että jälkiäänitetty kieli pois päältä (). Monotoistossa ei ole vaihtoehtoja. STOP SP PR0 EURO BIL BIL I II BIL I+II BIL 0

18 Kytkennät ja kopiointi Halutun kohtauksen toistaminen Kytke kaikista laitteista virta pois päältä ennen kaapeleiden kytkemistä tai irrottamista. Kopiointi Toinen kuvanauhuri, maksu-tv dekooderi, kameranauhuri, videosoitin, satelliittivastaanotin TV (toinen kuvanauhuri) Koostaminen Audiovahvistin Kopioidaksesi tälle kuvanauhurille toisesta videolaitteesta kytke laitteiden EURO AV (SCART) liitännät toisiinsa ja valitse ohjelmaksi AV / AV tai F.AV (edessä olevat liittimet) käyttämällä painikkeita [AV], [PR+/-] tai [INPUT]. Aseta toinen videolaite toistolle ja tämä laite nauhoitukselle. Monofoninen äänilähde kytketään edessä olevan äänituloliitännän vasempaan kanavaan (Audio In, L). Kopioidaksesi toiselle videolaitteelle tästä soittimesta kytke laitteiden EURO AV (SCART) liitännät toisiinsa. Valitse toisesta videolaitteesta tuloksi AV ja aseta se tallennukselle. Käynnistä tässä laitteessa toisto siitä kohdasta, josta haluat kopioinnin alkavan. Mikäli haluat koostaa oman filmin esimerkiksi kameranauhurin otoksista suorita otosten liittäminen toisiinsa alla olevien ohjeiden mukaisesti. Kelaa nauha toistotoimintoja käyttäen siihen kohtaan, johon uusi kohtaus on tarkoitus lisätä. Kelaa nauhaa hieman lisäyskohdasta taaksepäin ja aseta laite taukotoiminnolle painamalla [PAUSE]- painiketta (älä paina pysäytyspainiketta [STOP]!). Käynnistä nauhoitus. Parhaan tuloksen saavuttamiseksi nauhoitettavan kasetin tulisi olla toistolla jo aloittaessasi nauhoituksen. Levyllä olevien kohtausten ylihyppäys Siirtyäksesi seuraavaan lukuun (tai kappaleeseen) paina painiketta [ NEXT]. Toistettavaksi luvuksi (tai kappaleeksi) tulee seuraavana ollut luku (tai kappale). Paina painiketta [ PREV]. Toistettavaksi luvuksi (tai kappaleeksi) tulee edellisenä ollut luku (tai kappale). Siirtyminen suoraan haluttuun otsikkoon (DVD) Joillakin DVD-levyillä voi olla useita elokuvia. Mikäli levyllä on otsikkovalikko, haluttu elokuva voidaan valita [TITLE/PBC]- tai [MENU]-painikkeella esiin saatavasta valikosta. Valinnan suorittamisen yksityiskohdat vaihtelevat levyittäin. * Kaikilla DVD-levyillä ei ole valinnan mahdollistavaa otsikkovalikkoa. Paina painiketta [TITLE/PBC] tai painiketta [MENU]. Ruutuun tulee levyn otsikkolista. * VCD-levyjä toistettaessa valikko tulee näkyviin vain siinä tapauksessa, että levyllä on PBC-ominaisuus ja laitteen PBC-toiminto on päällä (ON). Valitse haluamasi otsikko painikkeilla [ ] ja paina sitten painiketta [ENTER] tai [PLAY]. Valitun otsikon toisto käynnistyy. DVD-soittimen käyttö

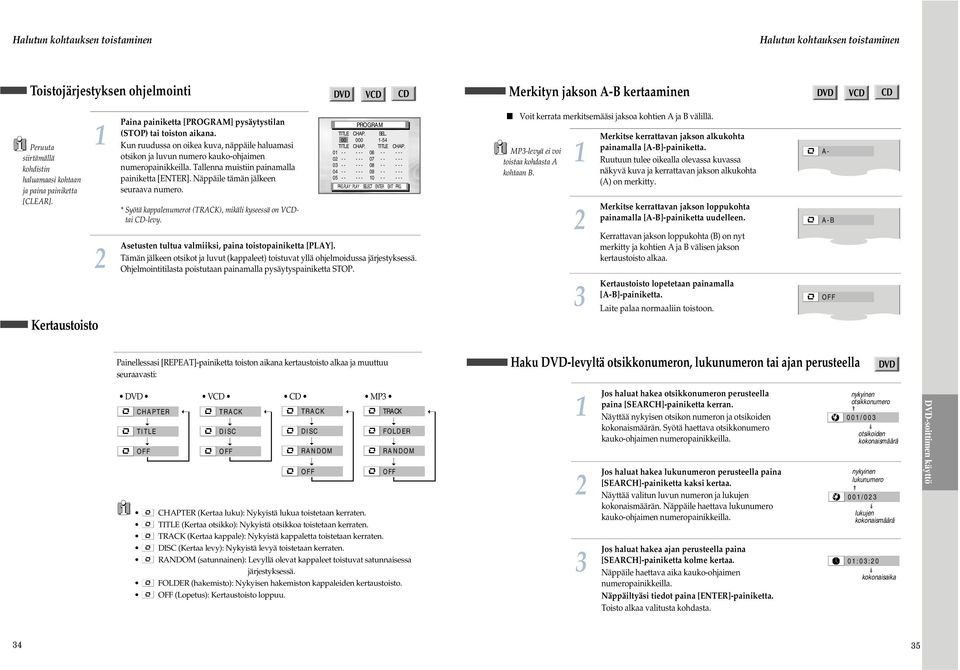

19 Halutun kohtauksen toistaminen Halutun kohtauksen toistaminen Toistojärjestyksen ohjelmointi Merkityn jakson A-B kertaaminen Peruuta siirtämällä kohdistin haluamaasi kohtaan ja paina painiketta [CLEAR]. Kertaustoisto Paina painiketta [PROGRAM] pysäytystilan (STOP) tai toiston aikana. Kun ruudussa on oikea kuva, näppäile haluamasi otsikon ja luvun numero kauko-ohjaimen numeropainikkeilla. Tallenna muistiin painamalla painiketta [ENTER]. Näppäile tämän jälkeen seuraava numero. * Syötä kappalenumerot (TRACK), mikäli kyseessä on VCDtai CD-levy. PROGRAM TITLE CHAP. SEL TITLE CHAP. TITLE CHAP PRG.PLAY : PLAY SELECT : ENTER EXIT : PRG. Asetusten tultua valmiiksi, paina toistopainiketta [PLAY]. Tämän jälkeen otsikot ja luvut (kappaleet) toistuvat yllä ohjelmoidussa järjestyksessä. Ohjelmointitilasta poistutaan painamalla pysäytyspainiketta STOP. Voit kerrata merkitsemääsi jaksoa kohtien A ja B välillä. MP-levyä ei voi toistaa kohdasta A kohtaan B. Merkitse kerrattavan jakson alkukohta painamalla [A-B]-painiketta. Ruutuun tulee oikealla olevassa kuvassa näkyvä kuva ja kerrattavan jakson alkukohta (A) on merkitty. Merkitse kerrattavan jakson loppukohta painamalla [A-B]-painiketta uudelleen. Kerrattavan jakson loppukohta (B) on nyt merkitty ja kohtien A ja B välisen jakson kertaustoisto alkaa. Kertaustoisto lopetetaan painamalla [A-B]-painiketta. Laite palaa normaaliin toistoon. A- A-B Painellessasi [REPEAT]-painiketta toiston aikana kertaustoisto alkaa ja muuttuu seuraavasti: Haku DVD-levyltä otsikkonumeron, lukunumeron tai ajan perusteella DVD CHAPTER TITLE VCD TRACK DISC CD TRACK DISC RANDOM CHAPTER (Kertaa luku): Nykyistä lukua toistetaan kerraten. TITLE (Kertaa otsikko): Nykyistä otsikkoa toistetaan kerraten. TRACK (Kertaa kappale): Nykyistä kappaletta toistetaan kerraten. DISC (Kertaa levy): Nykyistä levyä toistetaan kerraten. RANDOM (satunnainen): Levyllä olevat kappaleet toistuvat satunnaisessa järjestyksessä. FOLDER (hakemisto): Nykyisen hakemiston kappaleiden kertaustoisto. (Lopetus): Kertaustoisto loppuu. MP TRACK FOLDER RANDOM Jos haluat hakea otsikkonumeron perusteella paina [SEARCH]-painiketta kerran. Näyttää nykyisen otsikon numeron ja otsikoiden kokonaismäärän. Syötä haettava otsikkonumero kauko-ohjaimen numeropainikkeilla. Jos haluat hakea lukunumeron perusteella paina [SEARCH]-painiketta kaksi kertaa. Näyttää valitun luvun numeron ja lukujen kokonaismäärän. Näppäile haettava lukunumero kauko-ohjaimen numeropainikkeilla. Jos haluat hakea ajan perusteella paina [SEARCH]-painiketta kolme kertaa. Näppäile haettava aika kauko-ohjaimen numeropainikkeilla. Näppäiltyäsi tiedot paina [ENTER]-painiketta. Toisto alkaa valitusta kohdasta. nykyinen otsikkonumero T 00/00 otsikoiden kokonaismäärä nykyinen lukunumero C 00/0 lukujen kokonaismäärä 0:0:0 kokonaisaika DVD-soittimen käyttö 4 5

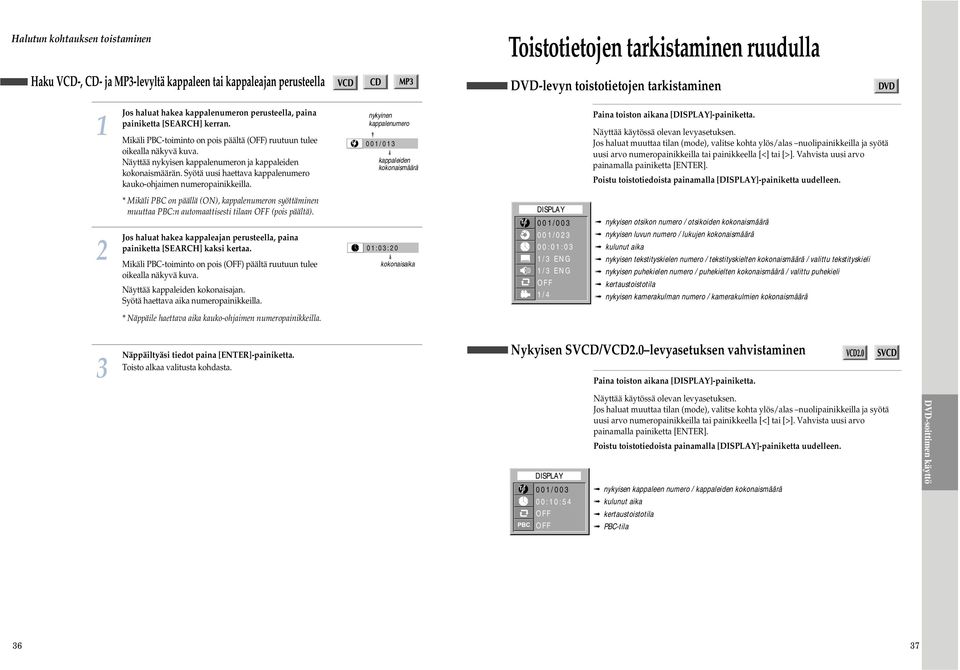

20 Halutun kohtauksen toistaminen Haku VCD-, CD- ja MP-levyltä kappaleen tai kappaleajan perusteella Toistotietojen tarkistaminen ruudulla DVD-levyn toistotietojen tarkistaminen Jos haluat hakea kappalenumeron perusteella, paina painiketta [SEARCH] kerran. Mikäli PBC-toiminto on pois päältä () ruutuun tulee oikealla näkyvä kuva. Näyttää nykyisen kappalenumeron ja kappaleiden kokonaismäärän. Syötä uusi haettava kappalenumero kauko-ohjaimen numeropainikkeilla. nykyinen kappalenumero T 00/0 kappaleiden kokonaismäärä Paina toiston aikana [DISPLAY]-painiketta. Näyttää käytössä olevan levyasetuksen. Jos haluat muuttaa tilan (mode), valitse kohta ylös/alas nuolipainikkeilla ja syötä uusi arvo numeropainikkeilla tai painikkeella [<] tai [>]. Vahvista uusi arvo painamalla painiketta [ENTER]. Poistu toistotiedoista painamalla [DISPLAY]-painiketta uudelleen. * Mikäli PBC on päällä (ON), kappalenumeron syöttäminen muuttaa PBC:n automaattisesti tilaan (pois päältä). Jos haluat hakea kappaleajan perusteella, paina painiketta [SEARCH] kaksi kertaa. Mikäli PBC-toiminto on pois () päältä ruutuun tulee oikealla näkyvä kuva. Näyttää kappaleiden kokonaisajan. Syötä haettava aika numeropainikkeilla. 0:0:0 kokonaisaika T C DISPLAY 00/00 00/0 00:0:0 / ENG / ENG /4 nykyisen otsikon numero / otsikoiden kokonaismäärä nykyisen luvun numero / lukujen kokonaismäärä kulunut aika nykyisen tekstityskielen numero / tekstityskielten kokonaismäärä / valittu tekstityskieli nykyisen puhekielen numero / puhekielten kokonaismäärä / valittu puhekieli kertaustoistotila nykyisen kamerakulman numero / kamerakulmien kokonaismäärä * Näppäile haettava aika kauko-ohjaimen numeropainikkeilla. Näppäiltyäsi tiedot paina [ENTER]-painiketta. Toisto alkaa valitusta kohdasta. Nykyisen SVCD/VCD.0 levyasetuksen vahvistaminen Paina toiston aikana [DISPLAY]-painiketta. T C DISPLAY 00/00 00:0:54 Näyttää käytössä olevan levyasetuksen. Jos haluat muuttaa tilan (mode), valitse kohta ylös/alas nuolipainikkeilla ja syötä uusi arvo numeropainikkeilla tai painikkeella [<] tai [>]. Vahvista uusi arvo painamalla painiketta [ENTER]. Poistu toistotiedoista painamalla [DISPLAY]-painiketta uudelleen. nykyisen kappaleen numero / kappaleiden kokonaismäärä kulunut aika kertaustoistotila PBC-tila DVD-soittimen käyttö 6 7
