1 HANKESUUNNITELMA ARK LAPPEENRANNAN URHEILUTALON PERUSKORJAUS

2 Lappeenrannan kaupunki, Urheilutalon peruskorjaus 2 SISÄLLYSLUETTELO: 1.0 YHTEENVETO HANKKEESTA YHDYSHENKILÖT RAKENNUTTAJA RAKENNUTTAJAKONSULTTI KÄYTTÄJÄ SUUNNITTELIJAT JA ASIANTUNTIJAT KIINTEISTÖN KUNTO TOIMINNALLINEN SUUNNITELMA-TARVESELVITYS SUUNNITTELU JA TAVOITTEET PERUSKORJAUS Piha-alue kellarikerros kellarikerros kerros tekninen kerros ja vesikatto LAAJENNUSEHDOTUKSET Varastotilat Ilmastointikonehuoneet Voimistelusali Laajuustiedot... 7 Liitteet: -huonetilaohjelma -pohjakaaviot, asemapiirustus ARKKITEHTITOIMISTO TIMO VUORI OY AINONKATU LAPPEENRANTA

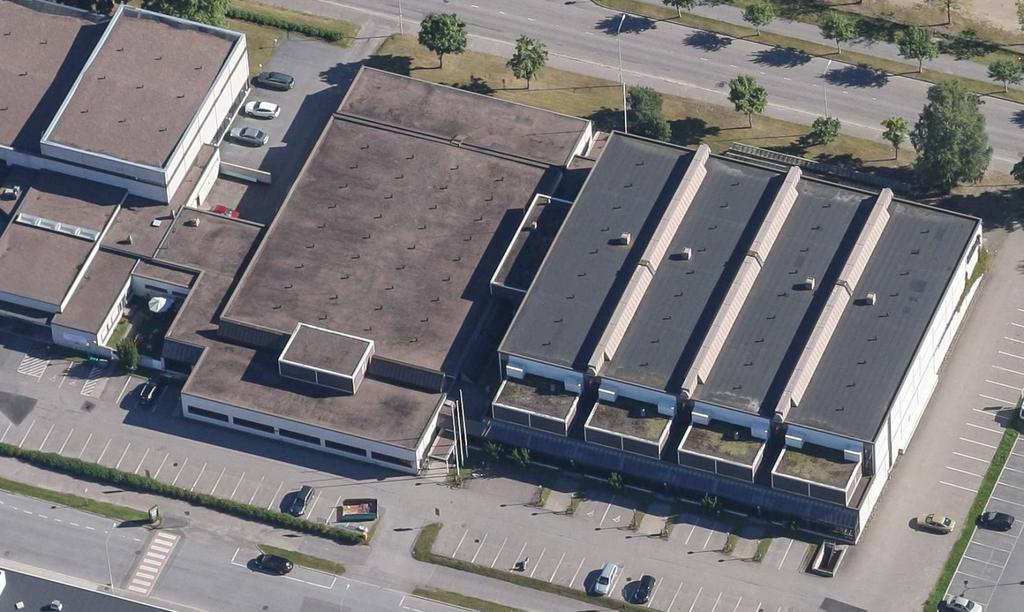

3 Lappeenrannan kaupunki, Urheilutalon peruskorjaus YHTEENVETO HANKKEESTA Lappeenrannan urheilutalo valmistui Urheilutalo sisältää palloiluhallin, keilahallin, yleisurheilutilan ja monia muita lajiharjoittelutiloja oheistiloineen. Erikoisuutena mainittakoon soututila jossa lajiharjoittelu mahdollistuu aidossa vesi-soutualtaassa. Urheilutalo muodostaa yhdessä siihen liittyvän aiemmin valmistuneen uimahallin kanssa suuren urheilukeskuksen joka on palvellut hyvin kuntalaisia ja ympäristön asukkaita. Käyttöaste on korkea. Tiloja käyttävät monen ikäiset harrastajat sekä huippu-urheilijat. Rakennus on palvellut hyvin mutta sen yleiskunto, talotekniikka ja tilat eivät vastaa tämän päivän vaatimuksia. Tekniikka ja tilat ovat alkuperäisiä lukuun ottamatta pieniä kunnostustöitä joita on tehty vuosien varrella. Urheilutalosta on tehty esteettömyyskartoitus. Tämä tulee huomioida suunnittelussa. Esteettömyyteen pyritään vanhan rakennuksen ehdoilla. Piha-alueen paikoitus on muodostunut ongelmaksi varsinkin päiväsaikaan. Uimahalli-urheilutalon tontin ympärillä on oppilaitoksia joilla ei ole riittävästi paikoitustilaa. Oppilaitosten käyttäjät jättävät autojaan myös urheilutalon ja uimahallin tontille. Hankesuunnittelu käynnistyi vuonna Tavoitteena on kartoittaa rakennuksen nykytilanne, tulevat tarpeet ja selvittää hankkeen kustannusarvio, peruskorjata rakennus ja tutkia mahdollisuudet parantaa olosuhteita tulevien vuosien käyttäjille. Rakennuskohde: Lappeenrannan urheilutalo Lappeenranta, Lepola 8, kortteli 3, tontti 38 Osoite, Pohjolankatu 29, Lappeenranta Asemakaava YU, urheilutoimintaa palvelevien rakennusten korttelialue. Alueelle on rakennettava autopaikkoja 110 autolle. Mikäli muutostyöt aiheuttavat autopaikkojen menetyksiä on ne korvattava uusilla paikoilla. Inva-paikkoja on varattava pääsisäänkäyntien läheisyyteen uimahallin sekä urheilutalon käyttäjiä varten 10kpl. Tontin koko on m2. Rakennusoikeus (e=1.0) m2. Käytetty rakennusoikeus jossa mukana uimahallirakennus on ke-m YHDYSHENKILÖT 2.1 RAKENNUTTAJA Lappeenrannan kaupunki Tilakeskus PL 38, (Villimiehenkatu 1) Lappeenranta Katri Tolvanen, tilakeskuksen johtaja, p sp. katri.tolvanen@lappeenranta.fi Pekka Oksman, suunnittelupäällikkö, p sp. pekka.oksman@lappeenranta.fi Seppo Kylliäinen, LVI-insinööri, p sp. seppo.kylliainen@lappeenranta.fi ARKKITEHTITOIMISTO TIMO VUORI OY AINONKATU LAPPEENRANTA

4 Lappeenrannan kaupunki, Urheilutalon peruskorjaus RAKENNUTTAJAKONSULTTI Antti Pokkinen, sähköinsinööri, p sp. antti.pokkinen@lappeenranta.fi Lappeen Rakennuttaja Oy Valtakatu 44, PL 150, Lappeenranta Heikki Tommola, p sp. heikki.tommola@lappeenranta.fi 2.3 KÄYTTÄJÄ Lappeenrannan kaupunki Nuoriso- ja Liikuntatoimi PL 11, (Pohjolankatu 29), Lappeenranta Ilkka Oksman, p sp. ilkka.oksman@lappeenranta.fi 2.4 SUUNNITTELIJAT JA ASIANTUNTIJAT Hanke-viitesuunnittelu Arkkitehtisuunnittelu: Arkkitehtitoimisto Timo Vuori Oy Ainonkatu 31, Lappeenranta Sami Tynkkynen, p sp. sami.tynkkynen@arktvuori.fi 3.0 KIINTEISTÖN KUNTO Urheilutalo on tekniikaltaan ja rakenteiltaan alkuperäisessä kunnossa. Rakennuksesta on tehty rakenne- ja sisäilmatekninen kuntotutkimus. Talotekniikka sekä rakenteiden lämmöneristeet eivät vastaa tämän päivän määräyksiä ja vaatimustasoa. Rakenteissa ei ole suuria ongelmakohtia kuntotutkimuksen mukaan. Vesikatoilla on ollut paikallisia vuotokohtia, seinärakenteissa pieniä kosteusvaurioita. Rakennuksen LVIAS-tekniikka uusitaan. Vesikate ja yläpohjan eristeet uusitaan. Yläpohjan kallistukset ja vedenpoiston toimivuus täytyy suunnitella uudelleen. Sisäpuoliset pintarakenteet, ikkunat, ovet, kiintokalusteet uusitaan. 4.0 TOIMINNALLINEN SUUNNITELMA-TARVESELVITYS Käyttäjä on tehnyt toiminnallisen suunnitelman. Muutostarpeet pääpiirteittäin: 1. Urheilutalon ja keilahallin vesikaton uusiminen ja koko talotekniikan (lvis-, automaatio- ja äänentoisto sekä keskusradion) uudistus sekä koko talon perusteellinen peruskorjaus 2. Varastotilojen laajennus ja tavarahissin rakentaminen 3. Jumppasalin laajennus 5.0 SUUNNITTELU JA TAVOITTEET Hankesuunnitelman liitteenä on viitesuunnitelmat joista selviää peruskorjauksen laajuus ja rakennuksen muutos- ja laajennusvaihtoehdot. Urheilutalosta on tehty inventointimalli. Arkkitehtisuunnittelussa tulee kiinnittää toiminnallisten asioiden lisäksi erityishuomio terveyteen, esteettömyyteen ja turvallisuuteen. ARKKITEHTITOIMISTO TIMO VUORI OY AINONKATU LAPPEENRANTA

5 Lappeenrannan kaupunki, Urheilutalon peruskorjaus 5 Vanhan perusparannettavan rakennuksen osalta joudutaan tekemään rakenteellisia muutoksia kuten esim. oviaukkojen suurentamisia. Pintamateriaaleissa on huomioitava turvallisuus ja oikeilla valinnoilla myös kulkuväylien ja tilojen havainnollistaminen. Terveellinen sisäilmasto tulee varmistaa oikeilla materiaalivalinnoilla, rakenneratkaisuilla sekä työmenetelmillä. Materiaalien täytyy olla päästöluokkaa M1. Päästöluokituksen lisäksi on pintamateriaalien kiinnitysaineiden täytettävä vaatimukset yhdessä pinnoitteen kanssa siten ettei kiinnitysaine aiheuta kemiallista reaktiota josta syntyy nimenomaisen materiaalin kanssa terveydelle haitallisia päästöjä. Sisäilmastoluokituksessa pyrittävä vähintään luokkaan S2. Keilahallissa vaatimustaso S1. Rakennustöiden puhtausluokitus P1. Radonin torjunta rakenteilla vanhassa rakennuksessa vanhoissa rakenteissa on alimmissa kerroksissa lähes mahdotonta joten kellaritiloissa tulee kiinnittää erityishuomio ilmanvaihdon toimivuuteen. Alimman tason ampumatilan lattiarakenteissa on tehtävä radon-tiivistys uusien ja vanhojen maanvaraisten lattialaattojen rajapintaan ja mahdollisiin läpivienteihin. Paloilmoitusjärjestelmä ja opasvalojärjestelmä uusitaan. Palotekniikka ja siihen liittyvät tekniset järjestelmät uusitaan tarvittavin osin. Tähän liittyy mm. savunpoiston muuttaminen koneelliseksi tietyin osin. Rakennukseen tehdään uusi kulunvalvontajärjestelmä 6.0 PERUSKORJAUS 6.1 Piha-alue Kaikkiin urheilutalon tiloihin tehdään peruskorjaus viiteasikirjojen mukaisesti. Tietyille osin tehdään suurempia rakenteellisia muutoksia sekä tilamuutoksia. Talotekniikka, kaikki pinnat ja kiintokalusteet uusitaan. Maanpinnan kallistukset ja pintarakenteet korjataan rakennuksen reunaalueilla. Ajojärjestelyt urheilutalon ja uimahallin edustan asiakaspaikoilla uusitaan ja rakennetaan kulunvalvontajärjestelmä. Tavoitteena on se että autopaikkoja käyttävät vain uimahallin ja urheilutalon asiakkaat ja työntekijät. Ajoväylien tulee täyttää pelastustien ja huoltoajon vaatimukset. Armilankadun puolelle tehdään uusi liittymä huoltoajoa varten. Uusi palloiluhallia palveleva nostin rakennetaan piha-alueelle Armilankadun puolelle. ARKKITEHTITOIMISTO TIMO VUORI OY AINONKATU LAPPEENRANTA

6 Lappeenrannan kaupunki, Urheilutalon peruskorjaus kellarikerros 02 Siivouskeskus muutetaan WC-tilaksi. Ampumatilan hiekkapintaisten lattiat valetaan umpeen samaan tasoon ympäröivän pinnan kanssa. Lattiaan maalataan ampuma-alueiden rajat. Eri tilojen välille tehdään jakoseinäkkeet. Osa taululaitteista uusitaan. 6.3 kellarikerros kerros Palloiluhallin puku-wc-tiloissa tehdään uusia tilajärjestelyitä. Pukutiloja yhdistetään kuitenkin niin että tietyissä urheilutapahtumissa ne on mahdollisuus jakaa osiin liukuovin. Kahden pukuhuoneen yhteyteen tehdään nykymääräykset ja suositukset täyttävät inva-wc-tilat. Siirtokatsomot joko saneerataan tai uusitaan kokonaisuudessaan. Palloiluhallin yläkatsomon selostamot (2kpl) puretaan ja muutetaan tilavaraus istumapaikoiksi. Palloiluhallin automaattinen sammutuslaitteiston kunto tarkistetaan. Laitteisto mahdollisesti uusitaan. Samassa yhteydessä tutkitaan sammutusjärjestelmän laajentaminen muihin tiloihin. Väliverhot/tilanjakajat uusitaan palloiluhallissa. Kerrokseen tehdään uusi siivouskeskus. Väestönsuojan varusteet ja tekniikka modernisoidaan tarvittavin osin. Voimistelusalin yläikkunat poistetaan lämpöongelmien vuoksi Keilahallin alemmalle tasolle aiheuttamat meluongelmat tulee tutkia ja ehdottaa ratkaisuja tilanteen parantamiseksi. Palloiluhallin välivarastossa sijaitsevalle juoksumatolle järjestetään uusi sijoitus vapautuvista tekniikan tiloista ja väliaikaiset kevyet väliseinät puretaan. Palloiluhallin Armilankadun puolella sijaitseva poistumistie-porras puretaan. Uusi katettu porras rakennetaan uuteen kohtaan varastotilalaajennusten jatkeeksi. Palloiluhallin aulatilaan (205) liittyvissä myynti-pisteissä (215, 221) tehdään tilamuutoksia. Varusteet ja laitteet uusitaan. Uloskäytävä-aula palloiluhallin ja keilahallin välissä jaetaan kahdeksi eri palo-osastoksi (aulat 201,255). Aulatilaan tehdään uusi siivouskeskus (256). Palloiluhallin aulan (205) savunpoistokuilut puretaan. Keilahallin pelialueen puulattiapinta uusitaan, rata-alueen pintoja ei uusita. ARKKITEHTITOIMISTO TIMO VUORI OY AINONKATU LAPPEENRANTA

7 Lappeenrannan kaupunki, Urheilutalon peruskorjaus 7 Kahviokatsomon lattiatasanne korotetaan kauttaaltaan samaan tasoon. Talonmiehen asunto muutetaan palvelu-varastotilaksi. 6.5 tekninen kerros ja vesikatto Vesikate ja lämpöeristeet uusitaan. Vedenpoisto toimivuus varmistetaan uusilla kattokaivoilla ja riittävillä kallistuksilla. Palloiluhallin kohdalla tutkitaan mahdollisuus muuttaa vedenpoisto kokonaan ulkopuoliseksi. Vesikatolle asennetaan keilahallin kohdalle aurinkopaneelit. Paneeleiden asennuksessa on huomioitava yläpohjan kantavuustarkastelu. 7.0 LAAJENNUSEHDOTUKSET 7.1 Varastotilat Armilankadun puolelle palloiluhallin tasolle rakennetaan varastotiloja. 7.2 Ilmastointikonehuoneet Vesikatolla laajennetaan ilmastointikonehuoneita. 7.3 Voimistelusali Voimistelusali kellaritasolla 01 laajenee Armilankadun suuntaan. 7.4 Laajuustiedot laajennukset ke-m2 br-m2 m3 7.1 varasto- ja oheistilat ilmastointikonehuoneet voimistelusali yhteensä laajennukset vanha osa Lappeenrannassa Sami Tynkkynen Arkkitehtitoimisto Timo Vuori Oy ARKKITEHTITOIMISTO TIMO VUORI OY AINONKATU LAPPEENRANTA

8 LAPPEENRANNAN URHEILUTALO PERUSKORJAUS Tilaluettelo Kerros Tilan nro Nimi Pinta-ala toimenpiteet, varusteet, laitteet 02. KERROS krs AULA 24,5 huoltomaalaus, alakattorakenne, lattiapinta krs AMMUNTA 653,5 Lattian korjaus-rallit pois-betonivalu-maalaus, huoltomaalaus, akustointilevyt, lattian rajamaalaukset, luiskan tuki- ja suojakaide, alaslaskettavat jakoseinät krs VAR 8 huoltomaalaus, lattiapinta krs SK/MUUTOS-WC 5,5 Siivouskomero muutetaan wc-tilaksi, huoltomaalaus, muovimatto, wc-varusteet krs VARASTO 5,5 Huoltomaalaus, muovimatto krs SPRINKLAUS-VAR 36 huoltomaalaus, lattiapinta krs KÄYTÄVÄ 20 seinien vauriokorjaukset, huoltomaalaus krs PRSH 14,5 ulkoporrasrakenteiden kuntokartoitus, mahdollinen purku ja uuden rakentaminen krs AMMUNTA- TAUSTATILA 156,5 Tarkempi tekninen selvitys taustatilan perustus-alapohjakenteille-mahdolliset tukirakenteet ja korjaukset, seurojen tarpeet selvitettävä, lattiarakenne, krs 02 Yhteensä KERROS krs PRSH 20,5 huoltomaalaus, lattiapinta, kaiteiden tarkistus/turvamääräykset krs PRSH 14 ulkoporras-tarkistus-mahdollinen purku laajennuksen kohdalta, huoltomaalaus, lattiapinta krs PRSH 8 huoltomaalaus, lattiapinta, kaiteiden tarkistus/turvamääräykset

9 krs AULA 183 huoltomaalaus, lattiapinta, alakatto krs VAR 11,5 huoltomaalaus, lattiapinta krs TUTKIMUSHUONE 19,5 huoltomaalaus, lattiapinta, alakatto, varusteet krs APUTILA 5 huoltomaalaus, lattiapinta, alakatto, varusteet krs APUTILA 5 huoltomaalaus, lattiapinta, alakatto, varusteet krs APUTILA 5 huoltomaalaus, lattiapinta, alakatto, varusteet krs APUTILA 5 huoltomaalaus, lattiapinta, alakatto, varusteet krs VARASTO 8 huoltomaalaus, lattiapinta krs TEKNIIKKA 8 huoltomaalaus, lattiapinta krs TEKNIIKKA 8 huoltomaalaus, lattiapinta krs WC 1,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs WC 3 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs PUKUH 10 huoltomaalaus, alakattorakenne, lattiapinnat, pukuhuonevarusteet krs PESUH 7,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs PUKUH 23 huoltomaalaus, alakattorakenne, lattiapinnat, pukuhuonevarusteet krs PESUH 13 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs VARASTO 1 huoltomaalaus, lattiapinta krs WC 1,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs SÄILYTYS 8 huoltomaalaus, lattiapinta krs VARASTO 3 huoltomaalaus, lattiapinta krs SÄILYTYS 8 huoltomaalaus, lattiapinta

10 krs WC 2 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs PUKUH 17,5 huoltomaalaus, alakattorakenne, lattiapinnat, pukuhuonevarusteet krs PESUH 10 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs SULKUHUONE 6 huoltomaalaus, lattiapinnoite krs VSS-VARASTO 87,5 huoltomaalaus, lattiapinnoite, pukukaapistot, Väestönsuojan tarkistaminen toiminnaltaan ja varusteiltaan nykymääräykset täyttäväksi krs WC 0,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs WC 1,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs KÄYTÄVÄ 10,5 huoltomaalaus, lattiapinta, alakatto krs MUUTOS-HUOLTO 10,5 Tilamuutos-huoltomaalaus, lattiapinta, alakatto, varusteet krs MUUTOS-HUOLTO 6,5 Tilamuutos- huoltomaalaus, lattiapinta, alakatto, varusteet krs PUKUH 8,5 huoltomaalaus, alakattorakenne, lattiapinnat, pukuhuonevarusteet krs PESUH 2 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs WC 1,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs PESUH 2 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs WC 1,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs PUKUH 8,5 huoltomaalaus, alakattorakenne, lattiapinnat, pukuhuonevarusteet krs VOIMAILU 86 huoltomaalaus, alakatto, akustointilevytys, lattiapinta krs VÄLINEVARASTO 9 huoltomaalaus, lattiapinta krs KÄYTÄVÄ 108,5 huoltomaalaus, lattiapinta, alakatto krs NYRKKEILY 120 huoltomaalaus, akustointilevytys, lattiapinta krs VÄLINEVARASTO 9,5 huoltomaalaus, lattiapinta

11 krs PAINI 176 huoltomaalaus, akustointilevytys, lattiapinta krs TEKNIIKKA 10 huoltomaalaus, lattiapinta krs TEKNIIKKA 3,5 huoltomaalaus, lattiapinta krs SK 3,5 huoltomaalaus, lattiapinta, varusteet krs MUUNTAMO 22 huoltomaalaus, lattiapinta krs VOIMISTELUSALI 295 seinien ja ikkunoiden vauriokorjaukset, huoltomaalaus, uusi sähköinen väliverho krs VÄLINEVARASTO 12 huoltomaalaus, lattiapinta krs JUDO JA KARATE 140 huoltomaalaus, akustointilevytys, lattiapinta krs VÄLINEVARASTO 10 huoltomaalaus, lattiapinta krs SOUTU 132,5 huoltomaalaus, lattiapinta, akustointilevytys krs VÄLINEVARASTO 10 huoltomaalaus, lattiapinta krs PESUH 10 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs PUKUH 16 huoltomaalaus, alakattorakenne, lattiapinnat, pukuhuonevarusteet krs WC 3 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs WC 1,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs PESUH 10 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs WC 1,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs SK-VAR 3 muutos varastotilaksi, huoltomaalaus, lattiapinta krs PUKUH 15,5 huoltomaalaus, alakattorakenne, lattiapinnat, pukuhuonevarusteet krs PALLOILUHALLI 1675,5 Vanha jousto-puulattiarakenne säilytetään, huoltomaalaus, sprinkler-verkoston tarkastus-mahdollinen uusiminen, siirrettävien katsomoiden korjaus tai uusiminen - istuimet, kiinteään katsomo-osaan istuimet, uudet sähköiset laskettavat jakoväliverhot, palosuojatut suojamatot yleisötilaisuuksia varten, suojaverhot seinille, uudet mainospaikat, yläkatsomon tekniikan ohjaustilat puretaan, muut laitteet ja varusteet

12 krs VÄLINEVARASTO 19 huoltomaalaus, lattiapinta krs VÄLINEVARASTO 41 huoltomaalaus krs VÄLINEVARASTO 28,5 huoltomaalaus krs SK-VAR 2,5 muutos varastotilaksi, huoltomaalaus krs PUKUH 15,5 huoltomaalaus, alakattorakenne, Yhdistetään pukuhuoneet 168 ja 171, erotettavissa liukuovella, varusteet krs WC 1,5 rakenteelliset muutokset/-inva-wc:een rakentaminen, pintojen korjausvesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs PESUH 9 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs PUKUH 15,5 huoltomaalaus, alakattorakenne, Yhdistetään pukuhuoneet 168 ja 171, erotettavissa liukuovella, varusteet krs WC-INVA 3 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, ei täytä invawc.een määräyksiä tiloiltaan krs PESUH 11 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne krs WC 1,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs WC-INVA 3 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, ei täytä invawc.een määräyksiä tiloiltaan krs PUKUH 15,5 huoltomaalaus, alakattorakenne, Yhdistetään pukuhuoneet 176 ja 178, erotettavissa liukuovella, varusteet krs PESUH 10,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs PUKUH 15,5 huoltomaalaus, alakattorakenne, Yhdistetään pukuhuoneet 176 ja 178, erotettavissa liukuovella krs PESUH 10 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs VAR 2,5 huoltomaalaus, lattiapinnoite krs WC 1,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne krs VAR 2,5 huoltomaalaus, lattiapinnoite krs WC 1,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs PUKUH 15,5 huoltomaalaus, alakattorakenne, lattiapinnat, Yhdistetään pukuhuoneet 184 ja 186, erotettavissa liukuovella

13 krs PESUH 10 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne krs PUKUH 15,5 huoltomaalaus, alakattorakenne, lattiapinnat, Yhdistetään pukuhuoneet 184 ja 186, erotettavissa liukuovella, varusteet krs PESUH 11 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs WC-INVA 3 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, ei täytä invawc.een määräyksiä tiloiltaan, wc-varusteet krs WC 1,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs WC-INVA 3 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, ei täytä invawc.een määräyksiä tiloiltaan, wc-varusteet krs PUKUH 16 huoltomaalaus, alakattorakenne, lattiapinnat Yhdistetään pukuhuoneet 191 ja 193, erotettavissa liukuovella, pukuhuonevarusteet krs PESUH 10 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs PUKUH 16 huoltomaalaus, alakattorakenne, lattiapinnat Yhdistetään pukuhuoneet 191 ja 193, erotettavissa liukuovella krs PESUH 10 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs SK-VAR 2,5 muutos varastotilaksi, huoltomaalaus, lattiapinta krs WC 1,5 rakenteelliset muutokset/-inva-wc:een rakentaminen, pintojen korjausvesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs YLEISURHEILU 602,5 huoltomaalaus, akustointilevytys krs VÄLINEVARASTO 16,5 huoltomaalaus, lattiapinta krs VÄLINEVARASTO 17,5 huoltomaalaus, lattiapinta krs VÄLINEVARASTO 31 huoltomaalaus, lattiapinta krs VÄLINEVARASTO 30,5 huoltomaalaus, lattiapinta krs VÄLINEVARASTO 17,5 huoltomaalaus, lattiapinta krs UUSI SIIVOUSKESKUS 10 uusi siivouskeskus krs LAAJENNUS 193 voimistelusalin laajennusosa krs LAAJENNUS 86 varastotilojen laajennusosa

14 krs LAAJENNUS 86 varastotilojen laajennusosa 400 Armilankadun puoleiselle sivulle tavaranostin krs 01 Yhteensä 01 kerros laajennukset 365 m2 yhteensä 4856,5 1. KERROS krs WC 2,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs WC 2,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs INVA-WC 5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs WC 2 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs AULA 78,5 huoltomaalaus, alakattorakenne, lattiapinnat krs TSTO 10 huoltomaalaus, alakattorakenne, lattiapinnat krs TK 4,5 huoltomaalaus, alakattorakenne, lattiapinnat krs TK 3,5 huoltomaalaus, alakattorakenne, lattiapinnat krs AULA, PALLOILUHALLI 289,5 valo-savunpoistokuilujen purku-uusilattiarakenne, huoltomaalaus, alakattorakenne, lattiapinnat krs KÄYTÄVÄ 135,5 huoltomaalaus, alakattorakenne, lattiapinnat krs WC 15,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs WC 15,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs SK 2,5 muutos varastotilaksi, huoltomaalaus, lattiapinta krs MYYNTI 19 huoltomaalaus, alakattorakenne, lattiapinnat, varusteet-tilajärjestelymuutokset, tilamuutoksia krs NARIKKA 16 huoltomaalaus, alakattorakenne, lattiapinnat

15 krs SK 2,5 muutos varastotilaksi, huoltomaalaus, lattiapinta krs MYYNTI 19 huoltomaalaus, alakattorakenne, lattiapinnat, varusteet-tilajärjestelymuutokset krs NARIKKA 16 huoltomaalaus, alakattorakenne, lattiapinnat krs SK 2,5 muutos varastotilaksi, huoltomaalaus, lattiapinta krs WC 13,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs WC 13,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs SK 2,5 muutos varastotilaksi, huoltomaalaus, lattiapinta krs AULA 115 huoltomaalaus, alakattorakenne, lattiapinnat krs KEILAHALLI 915 huoltomaalaus, alakattorakenne krs YLÄTASO KEILAHALLI JA KATSOMO 232,5 huoltomaalaus, alakattorakenne, lattiapinnat, kahviotason lattian korotus yhteen tasoon, kaiteiden uusiminen krs TSTO 11,5 huoltomaalaus, alakattorakenne, lattiapinnat krs INVA-WC 3,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs TSTO 19 huoltomaalaus, alakattorakenne, lattiapinnat krs VÄLINEVARASTO 10 huoltomaalaus, lattiapinta krs VÄLINEVARASTO 10 huoltomaalaus, lattiapinta krs SK 9,5 huoltomaalaus, lattiapinta, varusteet krs KÄYTÄVÄ 43 huoltomaalaus, alakattorakenne, lattiapinnat krs TK 2 huoltomaalaus, alakattorakenne, lattiapinnat krs AULA 46,5 huoltomaalaus, alakattorakenne, lattiapinnat krs TSTO 15,5 huoltomaalaus, alakattorakenne, lattiapinnat krs TSTO 10 huoltomaalaus, alakattorakenne, lattiapinnat

16 krs TSTO 15,5 huoltomaalaus, alakattorakenne, lattiapinnat krs TSTO 15,5 huoltomaalaus, alakattorakenne, lattiapinnat krs TSTO 15,5 huoltomaalaus, alakattorakenne, lattiapinnat krs TSTO 10 huoltomaalaus, alakattorakenne, lattiapinnat krs TSTO 10 huoltomaalaus, alakattorakenne, lattiapinnat krs TSTO 10 huoltomaalaus, alakattorakenne, lattiapinnat krs WC 2,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs LUENTOSALI- NEUVOTTELU 42 huoltomaalaus, alakattorakenne, lattiapinnat krs WC 2,5 pintojen korjaus-vesieristetyöt, huoltomaalaus, alakattorakenne, varusteet krs SK-VAR 2,5 muutos varastotilaksi, huoltomaalaus, lattiapinta krs AULA 98 uusi tila erotettu aulasta 201, huoltomaalaus, alakattorakenne, lattiapinnat krs SIIVOUSKESKUS- UUSI krs MUUTOS - PALVELUPISTE 13 uusi tila, huoltomaalaus, alakattorakenne, lattiapinnat 56,5 asunnon muutos aula-palvelutilaksi, pintarakenteet, alakatto krs SISÄPIHA 78,5 kellarin poistumistieporras sisäpihalle krs AULA 17,5 huoltomaalaus, alakattorakenne, lattiapinnat krs NOSTIN 7,5 uusi tavaranostin ulkona krs TK 4,5 huoltomaalaus, alakattorakenne, lattiapinnat krs TK 4,5 huoltomaalaus, alakattorakenne, lattiapinnat krs TK 4,5 huoltomaalaus, alakattorakenne, lattiapinnat krs SALI LAAJENNUS voimistelusalin laajennusosan YLÄOSA kerros 1 krs 1 Yhteensä 2525

17 TEKNINEN KERROS krs IVKH 47,5 huoltomaalaus, lattiapinta krs LAAJENNUS-IVKH 10,5 laajennusosa IVKH krs LAAJENNUS-IVKH 10 laajennusosa IVKH krs LAAJENNUS-IVKH 10 laajennusosa IVKH krs IVKH 41,5 huoltomaalaus, lattiapinta krs IVKH 41,5 huoltomaalaus, lattiapinta krs IVKH 46 huoltomaalaus, lattiapinta krs IVKH 49,5 huoltomaalaus, lattiapinta krs TEKNIIKKA 88,5 huoltomaalaus, lattiapinta krs IVKH 61,5 laajennuosa IVKH tekn. kerros laajennukset 92m2 Yhteensä 406,5 laajennusten huoneala yhteensä 457 m2 Kaikki yhteensä 8712

18 VARASTOTILOJEN LAAJENNUS TASOLLA VOIM.SALI LAAJENNUS m² 502 LAAJENNUS VAR 86.0 m² 400 UUSI NOSTIN 503 LAAJENNUS VAR 86.0 m² PALLOILUHALLI KEILAHALLI UIMAHALLI AP pp invap invap AP AP TILAT AULA LAAJENNUS VAR MUUTOS-PALVELUPISTE UUSI NOSTIN VOIM.SALI LAAJENNUS ASEMAPIIRUSTUS, 1:500

19 KATSOMOPAKETTI 501 VOIM.SALI LAAJENNUS m² 400 UUSI NOSTIN 150 VOIMISTELUSALI TILAMUUTOKSIA 257 MUUTOS-PALVELUPISTE 56.5 m² 242 KÄYTÄVÄ 43.5 m² KEILAHALLI m² 230 YLÄTASO JA KATSOMO m² 228 AULA m² SK 9.5 m² 255 AULA 98.0 m² 256 SIIVOUSKESKUS-UUSI 13.0 m² 201 AULA 78.5 m² MYYNTI TILAMUUTOKSIA 164 PALLOILUHALLI m² 205 AULA m² MYYNTI TILAMUUTOKSIA TILAT AULA MUUTOS-PALVELUPISTE SIIVOUSKESKUS-UUSI UUSI NOSTIN INVA-WC MYYNTI SISÄPIHA VOIM.SALI LAAJENNUS KEILAHALLI NARIKKA SK VOIMISTELUSALI KÄYTÄVÄ PALLOILUHALLI TK VÄLINEVARASTO LUENTOSALI-NEUVOTTELU PRSH TSTO WC YLÄTASO JA KATSOMO 1.KERROS, 1:500 KATSOMOPAKETTI KATSOMOPAKETTI KATSOMOPAKETTI

20 140 VOIMAILU 86.0 m² TILAMUUTOKSIA TILAT APUTILA AULA JUDO JA KARATE KÄYTÄVÄ LAAJENNUS VAR MUUNTAMO MUUTOS-HUOLTO 149 MUUNTAMO 22.0 m² 501 VOIM.SALI LAAJENNUS m² 150 VOIMISTELUSALI m² 142 KÄYTÄVÄ m² 152 JUDO JA KARATE m² 145 PAINI m² 154 SOUTU m² 143 NYRKKEILY m² 128 VSS-VARASTO 87.5 m² NYRKKEILY PAINI PALLOILUHALLI PESUH PRSH PUKUH SIIVOUSKESKUS-UUSI 400 UUSI NOSTIN VÄLINEVARASTO 19.0 m² 502 LAAJENNUS VAR 86.0 m² 213 VÄLINEVARASTO 31.0 m² m² 212 VÄLINEVARASTO 215 VÄLINEVARASTO 17.5 m² 503 LAAJENNUS VAR 86.0 m² 214 VÄLINEVARASTO 30.5 m² VÄLINEVARASTO 41.0 m² 164 PALLOILUHALLI m² VÄLINEVARASTO 28.5 m² YLÖS YLÖS YLÖS YLÖS 216 SIIVOUSKESKUS-UUSI 10.0 m² SIIRTOKATSOMO SIIRTOKATSOMO SIIRTOKATSOMO SIIRTOKATSOMO TILAMUUTOKSIA YHDISTETÄÄN YHDISTETÄÄN TILAMUUTOKSIA 197 YLEISURHEILU m² PRSH 14.0 m² SK VAR WC SOUTU VARASTO WC-INVA SULKUHUONE VOIM.SALI LAAJENNUS YLEISURHEILU SÄILYTYS VOIMAILU TEKNIIKKA VOIMISTELUSALI TUTKIMUSHUONE VSS-VARASTO UUSI NOSTIN VÄLINEVARASTO 01.KERROS, 1:500

21 AMMUNTA m² AULA 24.5 m² PRSH 003 VAR 8.0 m² HISSI 005 VARASTO 5.5 m² 004 SK/MUUTOS-WC 5.5 m² 009 AMMUNTA-TAUSTATILA m² 006 SPRINKLAUS-VAR 36.0 m² TILAT AMMUNTA KÄYTÄVÄ AMMUNTA-TAUSTATILA PRSH AULA SK/MUUTOS-WC SAVUNPOISTOKUILU SPRINKLAUS-VAR VAR VARASTO 007 KÄYTÄVÄ 20.0 m² 008 PRSH 14.5 m² 02.KERROS, 1:300

22 AURINKOPANEELIT 305 IVKH 49.5 m² TILAT IVKH LAAJENNUS-IVKH 508 LAAJENNUS-IVKH 61.5 m² TEKNIIKKA 88.5 m² 164 PALLOILUHALLI IVKH 47.5 m² YLÄKATSOMO TILAMUUTOKSIA TILAMUUTOKSIA VANHA SELOSTAMO LAAJENNUS-IVKH 10.5 m² 302 IVKH 41.5 m² VANHA SELOSTAMO LAAJENNUS-IVKH 10.0 m² 303 IVKH 41.5 m² LAAJENNUS-IVKH 10.0 m² 304 IVKH 46.0 m² PALLOILUHALLI TEKNIIKKA 2.KERROS, 1:500
