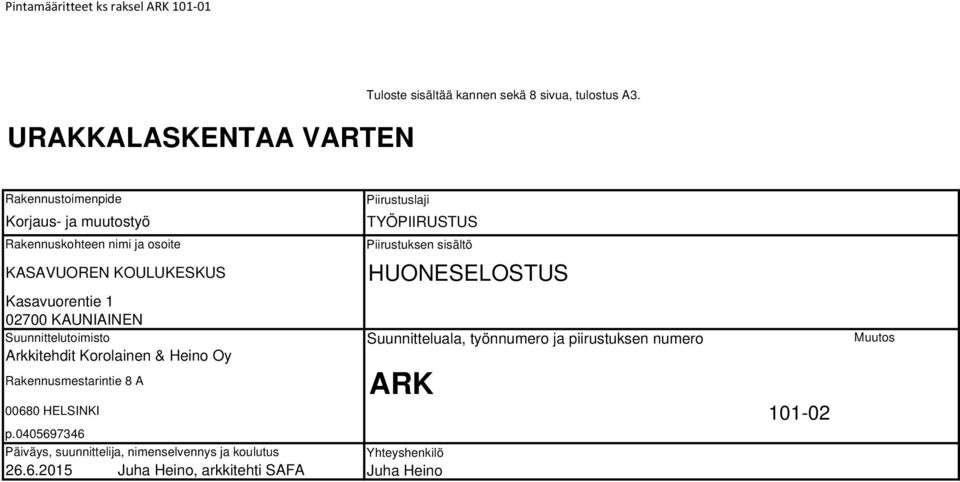

1 Pintamääritteet ks raksel ARK URAKKALASKENTAA VARTEN Tuloste sisältää kannen sekä 8 sivua, tulostus A3. Rakennustoimenpide Piirustuslaji Korjaus- ja muutostyö TYÖPIIRUSTUS Rakennuskohteen nimi ja osoite Piirustuksen sisältö KASAVUOREN KOULUKESKUS HUONESELOSTUS Kasavuorentie KAUNIAINEN Suunnittelutoimisto Arkkitehdit Korolainen & Heino Oy Rakennusmestarintie 8 A HELSINKI Suunnitteluala, työnnumero ja piirustuksen numero ARK Muutos p Päiväys, suunnittelija, nimenselvennys ja koulutus Juha Heino, arkkitehti SAFA Yhteyshenkilö Juha Heino

2 KASAVUOREN KOULUKESKUS HUONESELOSTUS (a3) TILANU 146 WC 2 Nykyinen ovi, uusi Nykyiset varusteet, (sähköverkko) Uusitaan kalusteet 147 WC 2 Nykyinen ovi, uusi Nykyiset varusteet, (sähköverkko) Uusitaan kalusteet 148 WC LUOKKA LUOKKA LUOKKA LUOKKA B-KÄYTÄVÄ 102 Nykyinen sähkökeskus laajennetaan (alaspäin), osin seinä, yksi penkki keskuksen kohdalta, purkujäljet korjausmaalataan, muuten ei toimenpiteitä Nykyinen ovi, uusi Nykyiset varusteet, (sähköverkko) Uusitaan kalusteet valaisimien mukaan valaisimien mukaan valaisimien mukaan valaisimien mukaan Alakatossa olevat valaisimet, nykyisten valaisimien väleihin asennetaan uudet kipsilevyt kuten nykyiset Uusitaan valaisimet nykyisille paikoilleen. Su ottaa yhden valaisimen rungon mittamalliksi. Keskukset, uusi keskus asenetaan R-12-paikalle. Toisen keskuksen johdot jatketaan tähän paikkaan. Syöttö 160.A INVA WC 4,5 160.C WC 2 lavuaarin tausta vesieristys ja laatoitus SL01, uusi seinärak. tas. ja maal. Nykyiset alakatot, asennetaan uusi alakatto AK 05 Nykyiset ovet, uusi Nykyinen ovi, uusi Nykyiset varusteet, Nykyiset varusteet, 160A ja 160B yhdistetään inva wc:ksi Uusitaan kalusteet (inva) ja asennetaan invahälytysjärjestelmä (sähköverkko) Uusitaan lv-kalusteet 160.D WC 2 Nykyinen ovi, uusi Nykyiset varusteet, (sähköverkko) Uusitaan lv-kalusteet 160 VAHTIMESTARI 16,5 Pesumaalaus SP01 Pesumaalaus KP OPETUSVÄL.VAR. 28 Pesumaalaus SP01 Pesumaalaus KP01

3 162 LUOKKA OPETTAJA LUOKKA LUOKKA LUOKKA valaisimien mukaan valaisimien mukaan valaisimien mukaan valaisimien mukaan valaisimien mukaan 167 WC 1,5 Pesumaalaus SP01 (Luja) ) ei uusia lv-kalusteita 168 WC 1,5 Pesumaalaus SP01 (Luja) ) ei uusia lv-kalusteita 169 WC 1,5 Pesumaalaus SP01 (Luja) ) ei uusia lv-kalusteita 170 WC 1,5 Pesumaalaus SP01 (Luja) ) ei uusia lv-kalusteita 171 WC 1,5 Pesumaalaus SP01 (Luja) Pesumaalaus SP01 (Luja) ei uusia lv-kalusteita 172 TK 20,5 Pesumaalaus SP01 Pesumaalaus KP01 Metalliovien maalaus 179 METALLITYÖ 100 Ovi, oviaukkoon uusi väliseinä, ko. väliseinän tasoitus ja maalaus Hyllypidikkeet siirretään tilasta 182, osin kaapit tilan 182 vastaiselta seinältä, osin siirretään ei muutoksia sähköjärjestelmissä 182 IVKH 17 Pesumaalaus KP01 Hyllypidikkeet siirretään tilaan 179 ei muutoksia sähköjärjestelmissä 184 Käytävä D 114 Pesumaalaus SP01, väliseinien purkua, uudet uusi alakatto AK 1, palkit Pesumaalaus KP01 yleensä, purettavan WC-tilan lattia ; uusien viemärien kohdalta lattian holvi, uudet lattiat purkukohdissa Hovilaatta LP05 Metalliovien maalaus Uusi tekstiilityön vitriini kaluste E2.2. Keskus ja sen syöttö 186 EDITOINTI 13 Väliseinä, nykyiset tilat 185 ja 185 yhdistetään Nykyinen alakatot ja vaimennuslevyt, uusi alakatto AK2 Lattiapinta, uusi lattia 187 LUOKKA 23/KUVAAMATAITO 133,5 kalusteiden purkujäljet Nykyinen alakatot ja vaimennuslevyt, uusi alakatto AK2, reuna-alueet KP02, palkit KP01 Lattiapinta, viemärin siirto lattialaatassa, uusi lattia Nykyisten tilojen 189 ja 190 ovet, uusi lasiliukuovi Nykyiset tilat 189 ja MUOVAILU 16,5 kalusteiden purkujäljet Nykyinen alakatot ja vaimennuslevyt, uusi alakatto AK 1, Lattia, uusi muovimatto LP06 uusi lasiliukuovi Tila laajennetaan nykyiseen pimiöön 191 OPP.TYÖVAR. 7,5 Pesumaalaus SP01 Nykyinen lattia,

4 192 SOVITUS/VAR. 7,5 Väliseinien purku, uudet pinnat Nykyinen lattia, Nykyinen ovi 193 LUOKKA 24/TEKSTIILITYÖ TYÖTILA 14,5 194.A ET 5,5 purkujäljet, väliseinää väliseinien purkua, uudet Väliseinien purkua, Huoltomaalaus Nykyinen alakatot ja vaimennuslevyt, uusi alakatto AK2, reuna-alueet KP02, palkit KP SIIV.VÄL.VAR. 14,5 Pesumaalaus SP01 (Luja) ) Nykyinen lattia, Nykyinen lattia, Nykyinen lattia, Väliovi Nykyinen lattia, massalattia LP02, ulkokanavan kohta Tila laajennetaan nykyiseen käytävätilaan Nykyinen lattiakaivo, asennetaan hiekanerotuskaivo 232 B VAR. 14,5 Pesumaalaus SP01 Pesumaalaus KP A RYHMÄTILA 45,5 vaimennuslevyt, uusi alakatto AK 2, kattopinnat KP02 Uusi siirtoseinä, uusi Uudet varusteet, nykyiset 233 B RYHMÄTILA 35 vaimennuslevyt, uusi alakatto AK 2, kattopinnat KP02 Uusi siirtoseinä Uudet varusteet, nykyiset 234 KÄYTÄVÄ 19.5 Huoltomaalaus SP02, uusi alakatto AK 1 Lattia kokonaan, myös osa lattian holvista, uusi lattia Linoleum LP01 Nykyinen, uusi savusulkuovi lasipielellä Nykyiset varusteet ja kalusteet Nykyiset kaappi-ivkoneet, ulkoseinä. Laajennusoasan viemärit lattian alle, nykyinen ryhmäkeskus 235 LUOKKA Pesumaalaus SP01 Lattiaa yhdyskäytävän puoleisesta kulmasta, ko. kohdalla uusi lattia hovilaatta LP05. Lisätään. 236 LUOKKA Pesumaalaus SP01 Nykyinen kipsikotelot ja vaimennuslevyt, uusi alakatto AK4 Huom, kolme paikallispoistoa. Lisätään 237 LUOKKA Pesumaalaus SP01, väliseinään oviaukko ko. kohdalla uusi lattia kumimatto LP04, ulkokanavan kohta. Huom, kolme paikallispoistoa. Lisätään. 238 LUONNONT ,5 väliseinä,, uusi lasiseinän otsarakenne VS4 tas. Ja maal. SP03 ko. kohdalla uusi lattia hovilaatta LP05 Purettavan väliseinän kohdalle uusi lasiseinä pariovella Uudet varusteet ja kalusteet, nykyiset, ulkokanavan kohta. Lisätään. 239 LUONNONT Pesumaalaus SP01, väliseinä, uusi lasiseinän otsarakenne VS4 tas. Ja maal. SP03 ko. kohdalla uusi lattia hovilaatta LP05 Purettavan väliseinän kohdalle uusi lasiseinä pariovella Nykyinen valkokangas (alakatto-otsan tieltä). Asennetaan varusteet. Purettavan väliseinän kohdalta varusteet ja, ulkokanavan kohta kalusteet.. Lisätään

5 240 LUOKKA ( aukko), purkujäljet Huoltomaalaus ko. kohdalla uusi lattia hovilaatta LP05, kattoikkunoiden yläosat. Lisätään 241 KÄYTÄVÄ 71 Pesumaalaus SP01, purkujäljet Huoltomaalaus Nykyinenalakatto, / AK3, osin AK05 Uusien konehuoneiden uudet väliovet, käytävän metallioven maalaus Penkit uusien en kohdilta. Keskus ja sen syöttö 242 KÄYTÄVÄ 109 Pesumaalaus SP01 uusi alakatto AK3, osin AK05 yleensä, uusien viemärien kohdalta lattian holvi, uudet lattiat purkukohdissa Hovilaatta LP05 Uusien konehuoneiden uudet väliovet Penkit uusien en kohdilta. Keskus ja sen syöttö 243 WC 1,5 Pesumaalaus SP01 uusi alakatto AK WC 1,5, uudet seinäp. Tas. Ja maa. uusi alakatto AK05 uusi SL01 Nykyinen siirretään, uudet listat, kuten nykiset, uusi tammikynnys Uudet WC-varusteet tila siirretään, rakennetaan uudestaan Uudet LV-kalusteet, 245 WC 1,5 Pesumaalaus (Luja) SP01 uusi alakatto AK WC 1,5 Pesumaalaus (Luja) SP01 uusi alakatto AK WC 1,5 Pesumaalaus SP01 (Luja) uusi alakatto AK WC 1,5 Pesumaalaus SP01 (Luja) uusi alakatto AK A KUVAAMAT.VAR. 14 uusi, Linjan E palkki, seinä ja tehdään uudelleen ko. korjattava seinä tasoitetaan ja maalataan Huoltomaalaus KP02 Uusi Nykiset hyllyt, uudet varusteet ja kalusteet Nykyinen uuni siirretään, uunille paikallispoisto 249.B PIMIÖ 6 uusi Uusi alakatto AK04 Uusi Uudet kalusteet ja varusteet Uudet LV-kalusteet, 251 KOKOELMAH. 22,5 uusi Huoltomaalaus KP02 Nykyinen lattia listoineen, asennetaan uusi muovimatto LP06, nosto seinille 150mm Vanhat kalusteet ja vetokaapit siirretään tilasta 254 Uusi vesipiste, vetokaappipoistot. Uudet pistorasiat vetokaapeille 252 LUOKKA 28/FYSIIKKA- KEMIA 59,5 Pesumaalaus SP01, myös vanha viemärikotelo maalataan osin AK1, Kumimatto LP04, vetokaappipoistot - videotykki siirretään omaan ryhmään. Lisätään 253 LUOKKA 29/FYSIIKKA- KEMIA 59,5 Pesumaalaus SP01, myös vanha viemärikotelo maalataan osin AK1, Kumimatto LP04, ulkokanavan kohta, vetokaappipoistot - videotykki siirretään omaan ryhmään. Lisätään. 254 IVKH 14,5 Pesumaalaus SP01, lavuaarin taustalaatoitus SL01, uusi seinäpinta Pesumaalaus KP01, AK7, kattoon reiät vesikatolle asennettaville iv-elimille Uusi lattia; Polyuretaanielostomeeri LP03, Uusi, nykyinen viemärin siirto lattialaatassa oviaukko muurataan umpeen lavuaarin varusteet V1 ja V2 Tekninen tila, lattiakaivo lisätään, uusi kaluste

6 255 IVKH 14,5 Pesumaalaus SP01, asennetaan uudet vaimennuslevyt, uusi seinäpinta Pesumaalaus KP01, AK7, kattoon reiät vesikatolle asennettaville iv-elimille Uusi lattia; Polyuretaanielostomeeri LP03, Uusi, nykyinen viemärin siirto lattialaatassa oviaukko muurataan umpeen Vesipisteen uudet varusteet Tekninen tila, lattiakaivo lisätään, uusi kaluste. HUOM! ATK-ristikytkentä jää, mutta se käännetään 256 LUOKKA 32/MAANT.- BIOLOGIA 59,5 Pesumaalaus SP01, myös vanha viemärikotelo maalataan osin AK1, Hovilaatta LP05, ulkokanavan kohta. Lisätään 257 LUOKKA 33/MAANT.- BIOLOGIA 59,5 Pesumaalaus SP01, myös vanha viemärikotelo maalataan osin AK1, Hovilaatta LP05, ulkokanavan kohta. Lisätään 258 KOKOELMAH Linjan 4 palkki, seinä ja tehdään uudelleen ko. korjattava seinä tasoitetaan ja maalataan, muuten SP01 Lattialista purettavan seinän kohdalla 259 A OPISKELUTILA 82.0 seinä (nykyinen ) ja kotelot, uusi alakatto AK1 / AK6, kattopinnat KP02 Lattialista purettavan seinän kohdalla Nykyiset vitriinit, uudet kiintokalustepenkit ja vaimennuslevyt seinien vierustoille 259 B OPISKELUTILA 58,5 Huoltomaalaus KP02, väliseinät, uudet pinnat ja kotelot, uusi alakatto AK1 / AK6, kattopinnat KP02 Lattialista purettavan seinän kohdalla Uusi lasiväliseinä sekä lasiovi Nykyiset työtasot, uudet opetustilan varusteet 260 PÄÄKÄYTÄVÄ 87.0 Pesumaalaus SP01. Uusi hylly palonkestäville kaapeleille 261 AULA 37.0 Nykyinenalakatto, Lattialista purettavan seinän kohdalla Uusi Automaatit siirretään, toiseen automaattiin vesiliitäntä, vesiliitännän siirto 262 LUOKKA 36 59,5 ( aukko), purkujäljet Huoltomaalaus osin AK1, Hovilaatta LP05 Taulu uuden välioven kohdalta, ulkokanavien kohdat 264 AULA 67 Pesumaalaus SP01 Metalliovien maalaus 265 TK 5 Pesumaalaus SP01 Lattia luiskataan tasoitteella, korotus toisessa reunassa n.30mm, tasoitteen päälle vedeneristys, tk-matto TKM Tuulikaapin ovet maalataan EI toimenpiteitä ja paloilmoitinkeskus 266 WC 1,5 Pesumaalaus SP WC 1,5 Pesumaalaus SP WC 1,5 Pesumaalaus SP01 uusi alakatto AK5 ei uusia lv-kalusteita uusi alakatto AK5 ei uusia lv-kalusteita uusi alakatto AK5 ei uusia lv-kalusteita

7 269 WC 1,5 Pesumaalaus SP01 uusi alakatto AK5 ei uusia lv-kalusteita 270 A NEUV. 23,5 SP03,, Uusi lattia;, nykyinen Uudet väliovet ja lasiväliseinä Vanhat varusteet 270 C LUOKKA OPETT.TYÖTILA 35 osin AK1, reuna-alueet KP02 Uusi lattia;, nykyinen Uudet väliovet ja lasiväliseinä Vanhat varusteet, ulkokanavien kohdat 271 KAHVIO 38 Pesumaalaus SP01, uudet,, osin AK2, reuna-alueet KP02 Uusi lattia;, nykyinen Uusia a 2kpl Nykyinen taukotilakaluste, rakennetaan uusi keittiökaluste, uusi kaluste 272 OPETT.H. 64 Pesumaalaus SP01, uudet,, osin AK2, reuna-alueet KP02 Uusi lattia;, nykyinen, viemärin siirto: ko. kohdalta lattian purku ja korjaus 3 kpl nykyisiä ovia, aukot muurataan umpeen Nykyiset kalusteet, uusi keittiökaluste, uusi kaluste 274 SOSTILA N 15,5 nyk. seinät, uudet seinät (Luja), wc-kotelo vesieristys ja laatoitus SL01, osin vanhojen seinien purku, osin uusia seiniä. purku ja korjaus. Tasoite ja uusi lattiapinta Nykyiset väliovet, uusia ovia 5 kpl Sosiaalitilan kaapit ja lokerot, lavuaaritaso varusteineen, peilit, kuivauskaappi, uudet kalusteet 274 A WC/N 1,5 nyk. seinät, uudet seinät laatoitus LL Uusi WC-tilan varusteet (sähköverkko) Uusitaan lv-kalusteet 274 B WC/N 1,5 nyk. seinät, uudet seinät laatoitus LL Uusi WC-tilan varusteet (sähköverkko) Uusitaan lv-kalusteet 274 C WC/N 1,5 nyk. seinät, uudet seinät laatoitus LL Uusi WC-tilan varusteet (sähköverkko) Uusitaan lv-kalusteet 274 D S/N 2 Osin vanhojen seinien purku, osin uusia seiniä. Seinäpinnat uusi alakatto AK5 laatoitus LL Uusi suihkutilan varusteet, suihkuseinä, penkki Uusi suihkuhana ja lattiakaivo 275 WC SOS.TILA M 9 Osin vanhojen seinien purku, osin uusia seiniä. Seinäpinnat tas. ja maal. Luja maalilla, lavuaarin tausta purku ja korjaus. Tasoite ja uusi lattiapinta Nykyiset väliovet, uusia ovia 4 kpl Sosiaalitilan kaapit ja lokerot, lavuaaritaso varusteineen, peilit, kuivauskaappi Uusitaan lv-kalusteet

8 275 A WC/M 1,5 nyk. seinät, uudet seinät uusi alakatto AK5 laatoitus LL Uusi WC-tilan varusteet (sähköverkko) uudet lv-kalusteet 275 B WC/M 1,5 nyk. seinät, uudet seinät uusi alakatto AK5 laatoitus LL Uusi WC-tilan varusteet (sähköverkko) uudet lv-kalusteet 275 C S/M 1,5 277 NAUL. 31 Osin vanhojen seinien purku, osin uusia seiniä. Seinäpinnat Väliseinä ovineen, Pesumaalaus SP01, uudet uusi alakatto AK5 331 JUHLASALI 478,5 laatoitus LL Uusi Uusi lattia;, nykyinen lattia Uusi, nykyinen metalliovi maalataan suihkutilan varusteet, suihkuseinä, penkki Uusi suihkuhana ja lattiakaivo Nykyiset kalusteet ja varusteet, uudet Tila laajennetaan opettajalokerot, uudet naulakot opettajanhuoneen puolelle Lattia ks raksel kohta 1322 Induktiosilmukat. 348 KÄYTÄVÄ 23 Tasoitus ja maalaus, kaideseinä viilupinta AK2, reuna-alueet KP03 Uudet ovet Patterikotelo Uusi -tekniikka Uudet sähköasennukset 349 HISSI 2,5 Betonipinta Betonipinta Betonipinta Hissi Uusi -tekniikka Uudet sähköasennukset 350 KÄYTÄVÄ 38,5 osin vaimennuslevyt seinällä AK1 Uudet ovet Ikkunapenkki Uusi -tekniikka Uudet sähköasennukset 351 MUSIIKKILUOKKA 80 vaimennuspintalevyjä AK2, reuna-alueet KP03 Uudet ovet Esitysverho, luokkavarusteet, kitaratelineet, lavuaarin varusteet, ikkunapenkit, pimennysverho Uusi -tekniikka Uudet sähköasennukset 352 MUSIIKKI VAR 34,5 Tasoitus ja maalaus AK4 Uudet ovet Hyllyt Uusi -tekniikka Uudet sähköasennukset 353 MUSIIKKILUOKKA 58,5 vaimennuspintalevyjä AK2, reuna-alueet KP03 Uudet ovet Luokkavarusteet, kitaratelineet, lavuaarin pimennysverho Uusi -tekniikka Uudet sähköasennukset 354 LUOKKA 59,5 vaimennuspintalevyjä AK2, reuna-alueet KP03, Uudet ovet Luokkavarusteet, lavuaarin pimennysverho Uusi -tekniikka Uudet sähköasennukset 2001 KÄYTÄVÄ 63 osin vaimennuslevyt seinällä AK1 Uudet ovet Ikkunapenkki, kaide Uusi -tekniikka Uudet sähköasennukset 2002 LUOKKA 60 vaimennuspintalevyjä AK2, reuna-alueet KP03, Uudet ovet Luokkavarusteet, lavuaarin pimennysverho Uusi -tekniikka Uudet sähköasennukset

9 2003 WC 1,5 Seinäpinnat (Luja), AK4 Vesieristys ja laatoitus LL Uusi WC-tilan varusteet (sähköverkko) Uusi -tekniikka Uudet sähköasennukset 2004 INVA-WC 4 Seinäpinnat (Luja), lavuaarin tausta vesieristys ja laatoitus SL01 AK4 Vesieristys ja laatoitus LL Uusi WC-tilan varusteet Uusi -tekniikka Uudet sähköasennukset 2005 IVKH 23,5 Tasoitus ja maalaus, lavuaarin taustalaatoitus SL01 KP03, AK7 Polyuretaanielostomeeri LP03 Uusi lavuaarin varusteet V1 ja V2 Uusi -tekniikka Uudet sähköasennukset 2006 LUOKKA 60 vaimennuspintalevyjä AK2, reuna-alueet KP03, Uudet ovet Luokkavarusteet, lavuaarin pimennysverho Uusi -tekniikka Uudet sähköasennukset 2007 LUOKKA 60 vaimennuspintalevyjä AK2, reuna-alueet KP03, Uudet ovet Luokkavarusteet, lavuaarin pimennysverho Uusi -tekniikka Uudet sähköasennukset 2008 AVOPORRAS 9 Tasoitus ja maalaus SP03-04 AK2, reuna-alueet KP03 Mosaiikkibet. Kaide Uusi -tekniikka Uudet sähköasennukset
