KAUPPAKESKUS NAHKURINTORI

Koko: px
Aloita esitys sivulta:

Download "KAUPPAKESKUS NAHKURINTORI"

Transkriptio

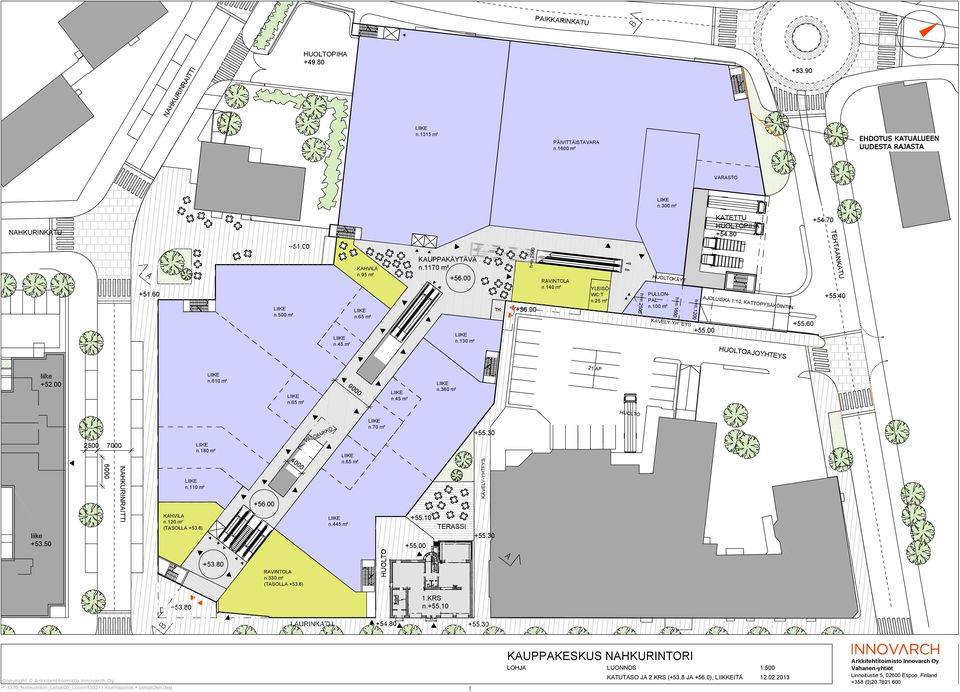

1 TEHTAANKATU HUOLTO LUMEN- PUDOTUS PAIKKARINKATU III AJOLUISKA PYSÄKÖINTI- TASOLTA HUOLTO IV KÄVELY-YHTEYS YHT. 21 AP HUOLTO SÄÄSTÖPANKIN P-ALUE SISÄÄNAJO PYSÄKÖINTIIN HUOLTOAJOYHTEYS PINTA-ALAT Tontti m² Rakennus yht. n ktm² - liiketilat ktm² - palvelutilat (lääkäriasema) ktm² - kauppakäytävät (1. ja 2.krs + pys.tasojen aulat) ktm² - vss/varastot ja tekn.tilat ktm² - huoltokäytävät ja porrashuoneet 750 ktm² II Rakennusoikeuteen laskettava kerrosala Asemakaavan mukainen rakennusoikeus kem² kem² KÄVEL Y-YHTEYS III LAURINKATU AUTOPAIKAT NAHKURINKATU IV III LAURINKATU Suunnitelman mukaiset: - pysäköintitasoilla 362 ap Autopaikat yht. 362 ap Kaavan autopaikkavaatimus: - liiketilat 1 ap / 55 m² - palvelutilat 1 ap / 100 m² Kaavan mukaiset autopaikat - liiketilat (12990/55) 237 ap - palvelutilat (1850/100) 19 ap Yht. 256 ap VI Suunnitelmassa autopaikkoja 106 kpl enemmän kuin kaavan vaatimus. Autopaikka mitoituksessa ei ole laskettu kauppakäytäviä, vss/teknisiä tiloja eikä huolto- ja tasonvaihtotiloja P:\1376_Nahkurintori_Lohja\00_Luonn\ Asemapiirros + pohjat\asemapiirros.dwg LOHJA LUONNOS ASEMAPIIRROS 1: Arkkitehtitoimisto Innovarch Oy Vahanen-yhtiöt Linnoitustie 5, Espoo, Finland +358 (0)

2 HUOLTO HUOLTOKÄYTÄVÄ HUOLTOKÄYTÄVÄ n.380 m² n.900 m² RAVINTOLA 275 m² n.1610 m² NAHKURINKATU 8000 VARASTO n.150 m² PÄÄLLÄ HUOLTOPIHA h=n.2900 n.65 m² n.75 m² n.75 m² KAHVILA / RAVINTOLA n.210 m² KAUPPAKÄYTÄVÄ n.945 m² n.25 m² n.510 m² VARASTO n.150 m² n.65 m² n.80 m² n.80 m² n.100 m² HUOLTOKÄYTÄVÄ n.280 m² n.250 m² n.50 m² n.50 m² n.20 m² 6000 n.50 m² n.45 m² n.440 m² n.100 m² n.50 m² KÄYTÄVÄ n.50 m² n.200 m² n.60 m² VSS/ VARASTO n.105 m² n.390 m² HUOLTOKÄYTÄVÄ VSS/ VARASTO n.65 m² VARASTO n.380 m² P:\1376_Nahkurintori_Lohja\00_Luonn\ Asemapiirros + pohjat\1krs.dwg LOHJA LUONNOS 1.KRS (+51.0), LIIKKEITÄ 1: Arkkitehtitoimisto Innovarch Oy Vahanen-yhtiöt Linnoitustie 5, Espoo, Finland +358 (0)

3 PAIKKARINKATU HUOLTOPIHA n.1315 m² PÄIVITTÄISTAVARA n.1600 m² VARASTO n.300 m² NAHKURINKATU KATETTU HUOLTOPIHA TEHTAANKATU n.500 m² n.45 m² KAHVILA n.95 m² n.65 m² KAUPPAKÄYTÄVÄ n.1170 m² n.130 m² TK h=n RAVINTOLA n.140 m² YLEISÖ- WC:T n.25 m² h=n.2500 HUOLTOKÄYT. PULLON- PAL. n.100 m² h=n.1600 KÄVELY-YHTEYS h=n.1200 AJOLUISKA 1:10, KATTOPYSÄKÖINTIIN HUOLTOAJOYHTEYS liike n.610 m² n.65 m² 9000 n.45 m² n.360 m² 21 AP liike n.110 m² KAHVILA n.120 m² (TASOLLA +53.8) n.180 m² VALOAUKKO n.445 m² n.65 m² n.70 m² TERASSI KÄVELY-YHTEYS HUOLTO RAVINTOLA n.330 m² (TASOLLA +53.8) HUOLTO KRS n LAURINKATU P:\1376_Nahkurintori_Lohja\00_Luonn\ Asemapiirros + pohjat\2krs.dwg LOHJA LUONNOS KATUTASO JA 2.KRS (+53.8 JA +56.0), LIIKKEITÄ 1: Arkkitehtitoimisto Innovarch Oy Vahanen-yhtiöt Linnoitustie 5, Espoo, Finland +358 (0)

4 LUMEN- PUDOTUS ap HISSIAULA IV-KONEHUONE n.250 m² 3 AJOLUISKA YLÄPUOLELLA YHT. 168 ap 3 inva-ap AJOLUISKA 1:10, PIHATASOLTA AJOLUISKA 1:10, KATTOPYSÄKÖINTIIN ap VALOAUKKO VALOAUKKO PALVELUTILAA n.1850 m² 35 ap 3 inva-ap KRS n KRS n P:\1376_Nahkurintori_Lohja\00_Luonn\ Asemapiirros + pohjat\3krs.dwg LOHJA LUONNOS 3.KRS (+62.0), PALVELUTILAA JA LIIKKEITÄ 1: Arkkitehtitoimisto Innovarch Oy Vahanen-yhtiöt Linnoitustie 5, Espoo, Finland +358 (0)

5 AJOLUISKA 1:10, TASOLTA LUMEN- PUDOTUS ap 2 inva-ap IV-KONEHUONE VESIKATTO HISSIAULA 6 AJOLUISKA 1: ap 2 inva-ap YHT. 187 ap 4 inva-ap 4 17 KATTOIKKUNA TEKN. n.100 m² HISSIAULA IV-KONEHUONE n.200 m² 7 P:\1376_Nahkurintori_Lohja\00_Luonn\ Asemapiirros + pohjat\4krs.dwg LOHJA LUONNOS 4.KRS (+65.5 JA ), PYSÄKÖINTI 1: Arkkitehtitoimisto Innovarch Oy Vahanen-yhtiöt Linnoitustie 5, Espoo, Finland +358 (0)

6 PYSÄKÖINTI PALVELUTILAA TILAA TILAA KAUPPAKÄYT KAUPPAKÄYT. PYSÄKÖINTI TILAA TILAA KÄVELY-YHTEYS P TEHTAANKATU LEIKKAUS A-A IV-KONEHUONE 5000 PYSÄKÖINTI PYSÄKÖINTI LAURINKATU VSS / VAR PALVELUTILAA KAUPPAKÄYTÄVÄ KAUPPAKÄYTÄVÄ PYSÄKÖINTI PÄIVITTÄISTAVARA TILAA PAIKKARINKATU LEIKKAUS B-B P:\1376_Nahkurintori_Lohja\00_Luonn\ Asemapiirros + pohjat\leikkaus A-A ja B-B.dwg LOHJA LUONNOS LEIKKAUKSET A-A JA B-B 1: Arkkitehtitoimisto Innovarch Oy Vahanen-yhtiöt Linnoitustie 5, Espoo, Finland +358 (0)

7 ARKKITEHTITOIMISTO INNOVARCH OY NÄKYMÄ KAAKOSTA

8 NÄKYMÄ LOUNAASTA ARKKITEHTITOIMISTO INNOVARCH OY
