1 TruVision 11/31 -sarjan Wi-Fi IP-kameran asennusohje P/N FI REV B ISS 24APR15

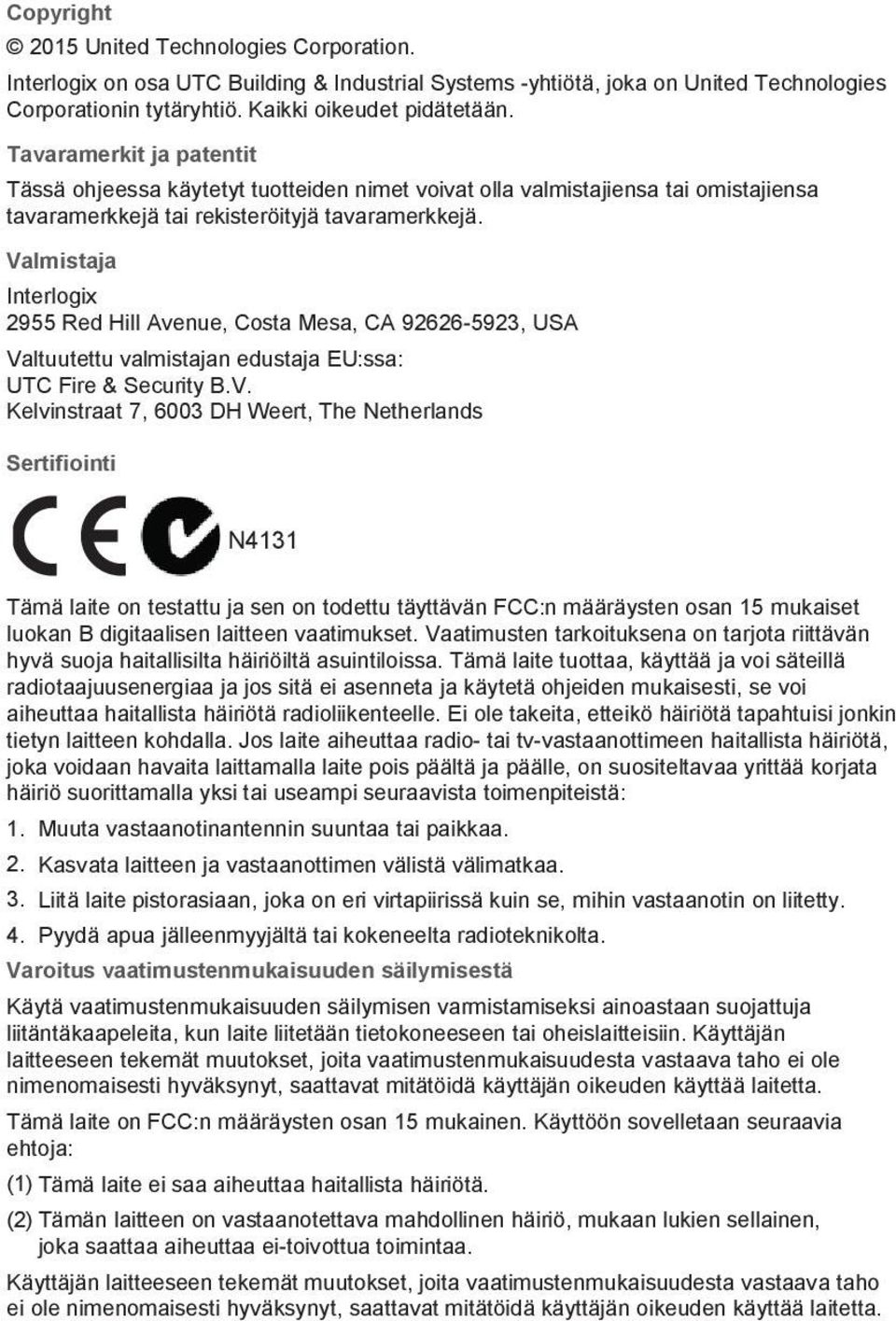

2 Copyright 2015 United Technologies Corporation. Interlogix on osa UTC Building & Industrial Systems -yhtiötä, joka on United Technologies Corporationin tytäryhtiö. Kaikki oikeudet pidätetään. Tavaramerkit ja patentit Tässä ohjeessa käytetyt tuotteiden nimet voivat olla valmistajiensa tai omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Valmistaja Interlogix 2955 Red Hill Avenue, Costa Mesa, CA , USA Valtuutettu valmistajan edustaja EU:ssa: UTC Fire & Security B.V. Kelvinstraat 7, 6003 DH Weert, The Netherlands Sertifiointi N4131 Tämä laite on testattu ja sen on todettu täyttävän FCC:n määräysten osan 15 mukaiset luokan B digitaalisen laitteen vaatimukset. Vaatimusten tarkoituksena on tarjota riittävän hyvä suoja haitallisilta häiriöiltä asuintiloissa. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallista häiriötä radioliikenteelle. Ei ole takeita, etteikö häiriötä tapahtuisi jonkin tietyn laitteen kohdalla. Jos laite aiheuttaa radio- tai tv-vastaanottimeen haitallista häiriötä, joka voidaan havaita laittamalla laite pois päältä ja päälle, on suositeltavaa yrittää korjata häiriö suorittamalla yksi tai useampi seuraavista toimenpiteistä: 1. Muuta vastaanotinantennin suuntaa tai paikkaa. 2. Kasvata laitteen ja vastaanottimen välistä välimatkaa. 3. Liitä laite pistorasiaan, joka on eri virtapiirissä kuin se, mihin vastaanotin on liitetty. 4. Pyydä apua jälleenmyyjältä tai kokeneelta radioteknikolta. Varoitus vaatimustenmukaisuuden säilymisestä Käytä vaatimustenmukaisuuden säilymisen varmistamiseksi ainoastaan suojattuja liitäntäkaapeleita, kun laite liitetään tietokoneeseen tai oheislaitteisiin. Käyttäjän laitteeseen tekemät muutokset, joita vaatimustenmukaisuudesta vastaava taho ei ole nimenomaisesti hyväksynyt, saattavat mitätöidä käyttäjän oikeuden käyttää laitetta. Tämä laite on FCC:n määräysten osan 15 mukainen. Käyttöön sovelletaan seuraavia ehtoja: (1) Tämä laite ei saa aiheuttaa haitallista häiriötä. (2) Tämän laitteen on vastaanotettava mahdollinen häiriö, mukaan lukien sellainen, joka saattaa aiheuttaa ei-toivottua toimintaa. Käyttäjän laitteeseen tekemät muutokset, joita vaatimustenmukaisuudesta vastaava taho ei ole nimenomaisesti hyväksynyt, saattavat mitätöidä käyttäjän oikeuden käyttää laitetta.

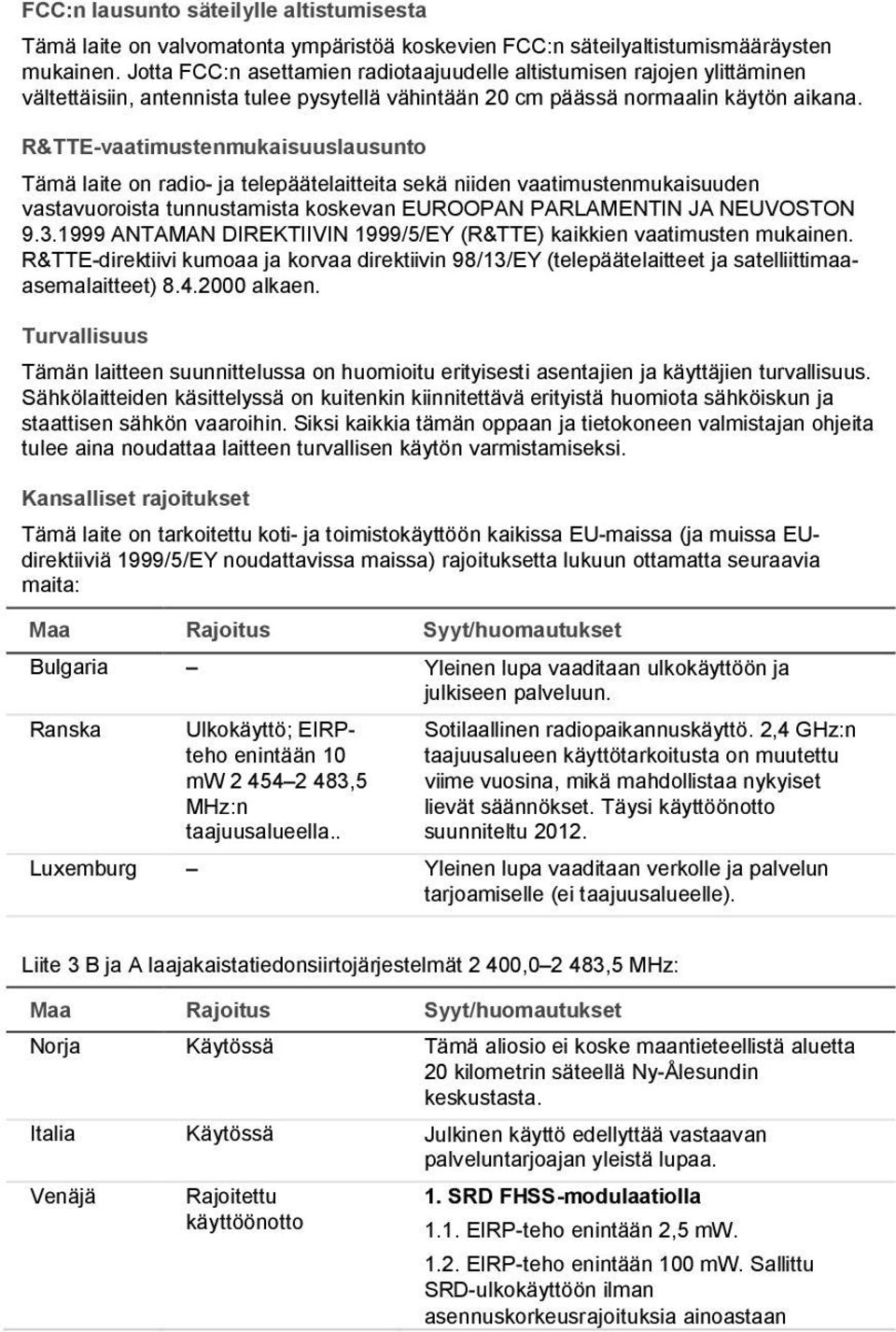

3 FCC:n lausunto säteilylle altistumisesta Tämä laite on valvomatonta ympäristöä koskevien FCC:n säteilyaltistumismääräysten mukainen. Jotta FCC:n asettamien radiotaajuudelle altistumisen rajojen ylittäminen vältettäisiin, antennista tulee pysytellä vähintään 20 cm päässä normaalin käytön aikana. R&TTE-vaatimustenmukaisuuslausunto Tämä laite on radio- ja telepäätelaitteita sekä niiden vaatimustenmukaisuuden vastavuoroista tunnustamista koskevan EUROOPAN PARLAMENTIN JA NEUVOSTON ANTAMAN DIREKTIIVIN 1999/5/EY (R&TTE) kaikkien vaatimusten mukainen. R&TTE-direktiivi kumoaa ja korvaa direktiivin 98/13/EY (telepäätelaitteet ja satelliittimaaasemalaitteet) alkaen. Turvallisuus Tämän laitteen suunnittelussa on huomioitu erityisesti asentajien ja käyttäjien turvallisuus. Sähkölaitteiden käsittelyssä on kuitenkin kiinnitettävä erityistä huomiota sähköiskun ja staattisen sähkön vaaroihin. Siksi kaikkia tämän oppaan ja tietokoneen valmistajan ohjeita tulee aina noudattaa laitteen turvallisen käytön varmistamiseksi. Kansalliset rajoitukset Tämä laite on tarkoitettu koti- ja toimistokäyttöön kaikissa EU-maissa (ja muissa EUdirektiiviä 1999/5/EY noudattavissa maissa) rajoituksetta lukuun ottamatta seuraavia maita: Maa Rajoitus Syyt/huomautukset Bulgaria Yleinen lupa vaaditaan ulkokäyttöön ja julkiseen palveluun. Ranska Ulkokäyttö; EIRPteho enintään 10 mw ,5 MHz:n taajuusalueella.. Sotilaallinen radiopaikannuskäyttö. 2,4 GHz:n taajuusalueen käyttötarkoitusta on muutettu viime vuosina, mikä mahdollistaa nykyiset lievät säännökset. Täysi käyttöönotto suunniteltu Luxemburg Yleinen lupa vaaditaan verkolle ja palvelun tarjoamiselle (ei taajuusalueelle). Liite 3 B ja A laajakaistatiedonsiirtojärjestelmät 2 400, ,5 MHz: Maa Rajoitus Syyt/huomautukset Norja Käytössä Tämä aliosio ei koske maantieteellistä aluetta 20 kilometrin säteellä Ny-Ålesundin keskustasta. Italia Käytössä Julkinen käyttö edellyttää vastaavan palveluntarjoajan yleistä lupaa. Venäjä Rajoitettu käyttöönotto 1. SRD FHSS-modulaatiolla 1.1. EIRP-teho enintään 2,5 mw EIRP-teho enintään 100 mw. Sallittu SRD-ulkokäyttöön ilman asennuskorkeusrajoituksia ainoastaan

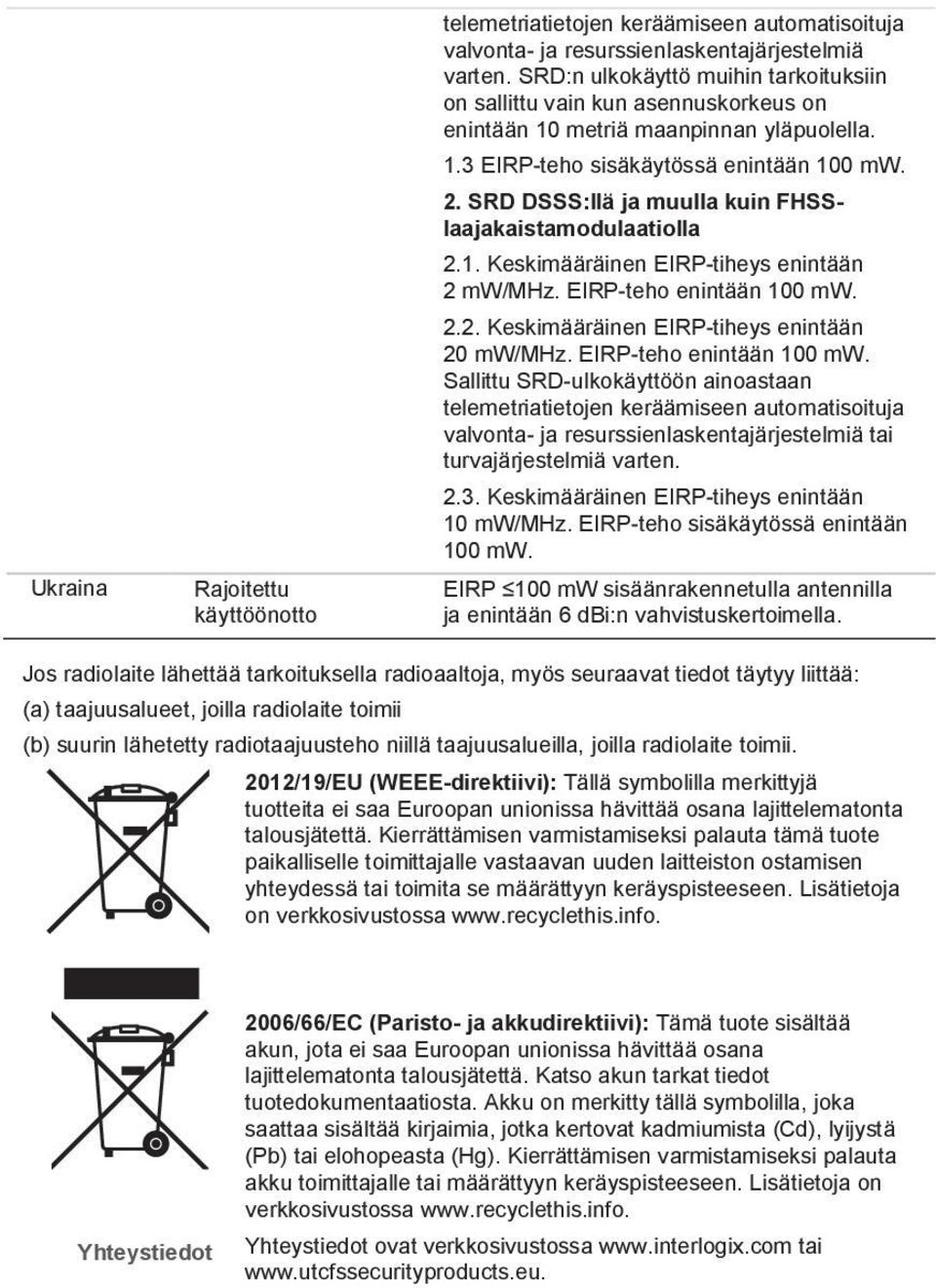

4 Ukraina Rajoitettu käyttöönotto telemetriatietojen keräämiseen automatisoituja valvonta- ja resurssienlaskentajärjestelmiä varten. SRD:n ulkokäyttö muihin tarkoituksiin on sallittu vain kun asennuskorkeus on enintään 10 metriä maanpinnan yläpuolella. 1.3 EIRP-teho sisäkäytössä enintään 100 mw. 2. SRD DSSS:llä ja muulla kuin FHSSlaajakaistamodulaatiolla 2.1. Keskimääräinen EIRP-tiheys enintään 2 mw/mhz. EIRP-teho enintään 100 mw Keskimääräinen EIRP-tiheys enintään 20 mw/mhz. EIRP-teho enintään 100 mw. Sallittu SRD-ulkokäyttöön ainoastaan telemetriatietojen keräämiseen automatisoituja valvonta- ja resurssienlaskentajärjestelmiä tai turvajärjestelmiä varten Keskimääräinen EIRP-tiheys enintään 10 mw/mhz. EIRP-teho sisäkäytössä enintään 100 mw. EIRP 100 mw sisäänrakennetulla antennilla ja enintään 6 dbi:n vahvistuskertoimella. Jos radiolaite lähettää tarkoituksella radioaaltoja, myös seuraavat tiedot täytyy liittää: (a) taajuusalueet, joilla radiolaite toimii (b) suurin lähetetty radiotaajuusteho niillä taajuusalueilla, joilla radiolaite toimii. 2012/19/EU (WEEE-direktiivi): Tällä symbolilla merkittyjä tuotteita ei saa Euroopan unionissa hävittää osana lajittelematonta talousjätettä. Kierrättämisen varmistamiseksi palauta tämä tuote paikalliselle toimittajalle vastaavan uuden laitteiston ostamisen yhteydessä tai toimita se määrättyyn keräyspisteeseen. Lisätietoja on verkkosivustossa Yhteystiedot 2006/66/EC (Paristo- ja akkudirektiivi): Tämä tuote sisältää akun, jota ei saa Euroopan unionissa hävittää osana lajittelematonta talousjätettä. Katso akun tarkat tiedot tuotedokumentaatiosta. Akku on merkitty tällä symbolilla, joka saattaa sisältää kirjaimia, jotka kertovat kadmiumista (Cd), lyijystä (Pb) tai elohopeasta (Hg). Kierrättämisen varmistamiseksi palauta akku toimittajalle tai määrättyyn keräyspisteeseen. Lisätietoja on verkkosivustossa Yhteystiedot ovat verkkosivustossa tai

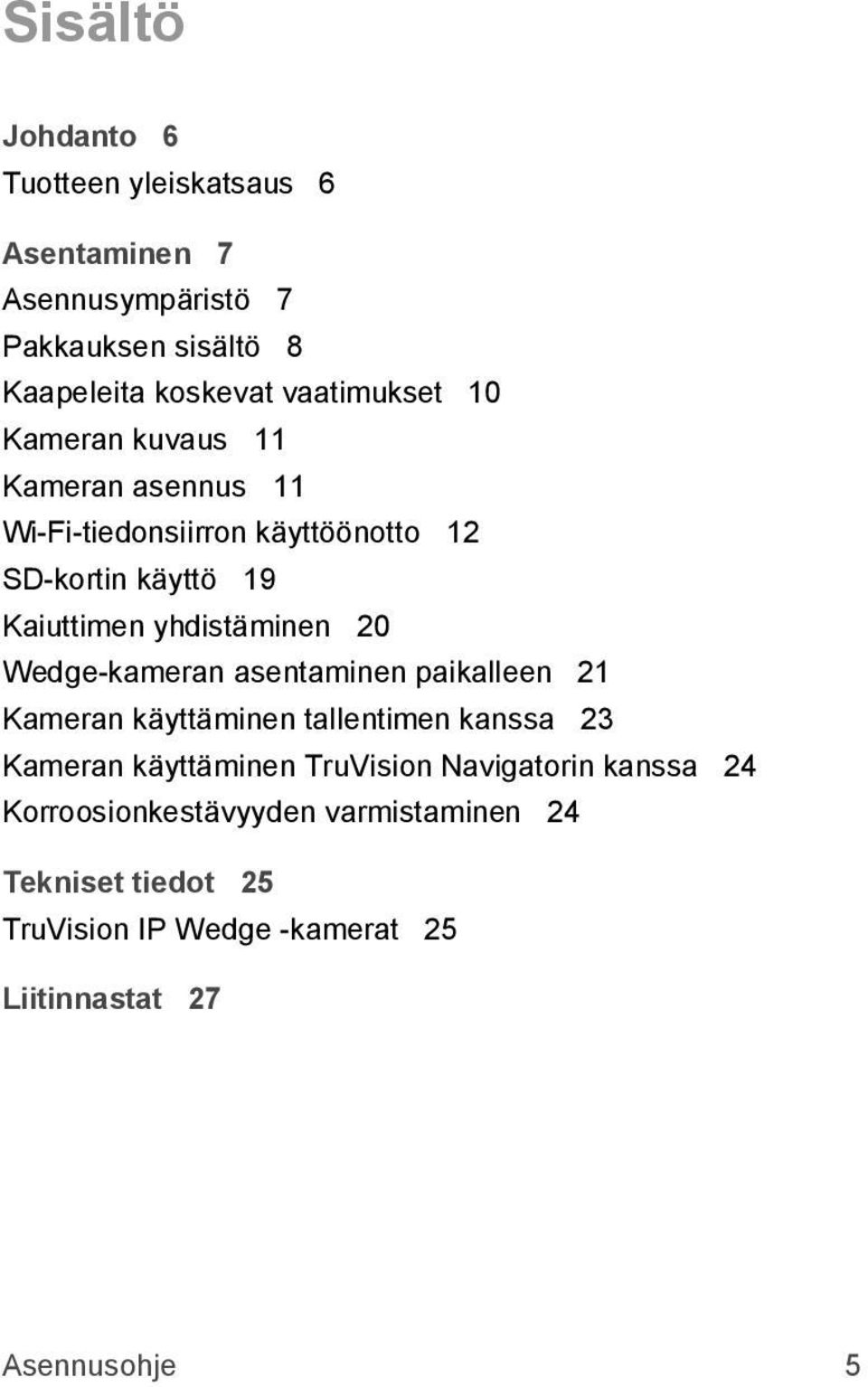

5 Sisältö Johdanto 6 Tuotteen yleiskatsaus 6 Asentaminen 7 Asennusympäristö 7 Pakkauksen sisältö 8 Kaapeleita koskevat vaatimukset 10 Kameran kuvaus 11 Kameran asennus 11 Wi-Fi-tiedonsiirron käyttöönotto 12 SD-kortin käyttö 19 Kaiuttimen yhdistäminen 20 Wedge-kameran asentaminen paikalleen 21 Kameran käyttäminen tallentimen kanssa 23 Kameran käyttäminen TruVision Navigatorin kanssa 24 Korroosionkestävyyden varmistaminen 24 Tekniset tiedot 25 TruVision IP Wedge -kamerat 25 Liitinnastat 27 Asennusohje 5

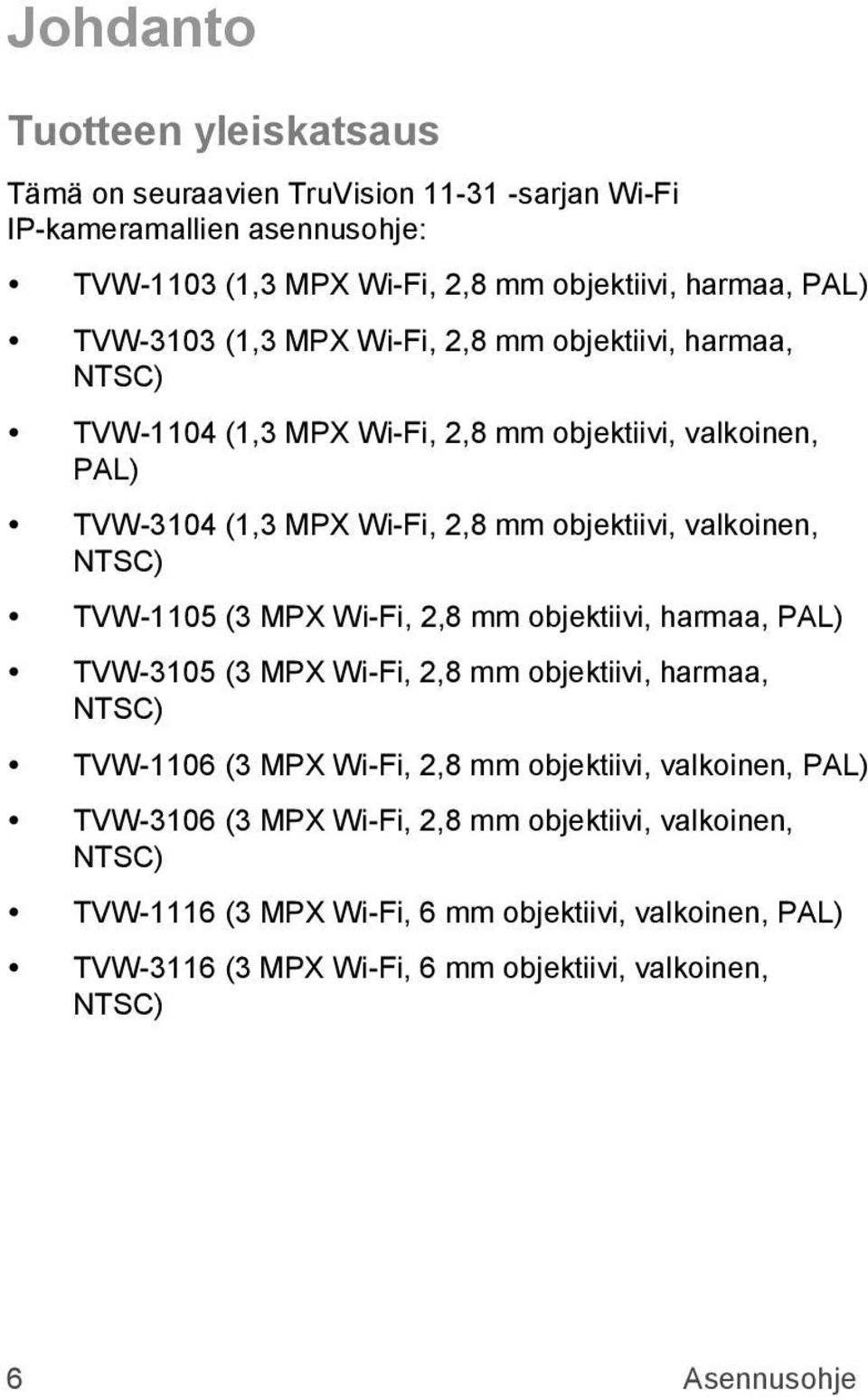

6 Johdanto Tuotteen yleiskatsaus Tämä on seuraavien TruVision sarjan Wi-Fi IP-kameramallien asennusohje: TVW-1103 (1,3 MPX Wi-Fi, 2,8 mm objektiivi, harmaa, PAL) TVW-3103 (1,3 MPX Wi-Fi, 2,8 mm objektiivi, harmaa, NTSC) TVW-1104 (1,3 MPX Wi-Fi, 2,8 mm objektiivi, valkoinen, PAL) TVW-3104 (1,3 MPX Wi-Fi, 2,8 mm objektiivi, valkoinen, NTSC) TVW-1105 (3 MPX Wi-Fi, 2,8 mm objektiivi, harmaa, PAL) TVW-3105 (3 MPX Wi-Fi, 2,8 mm objektiivi, harmaa, NTSC) TVW-1106 (3 MPX Wi-Fi, 2,8 mm objektiivi, valkoinen, PAL) TVW-3106 (3 MPX Wi-Fi, 2,8 mm objektiivi, valkoinen, NTSC) TVW-1116 (3 MPX Wi-Fi, 6 mm objektiivi, valkoinen, PAL) TVW-3116 (3 MPX Wi-Fi, 6 mm objektiivi, valkoinen, NTSC) 6 Asennusohje

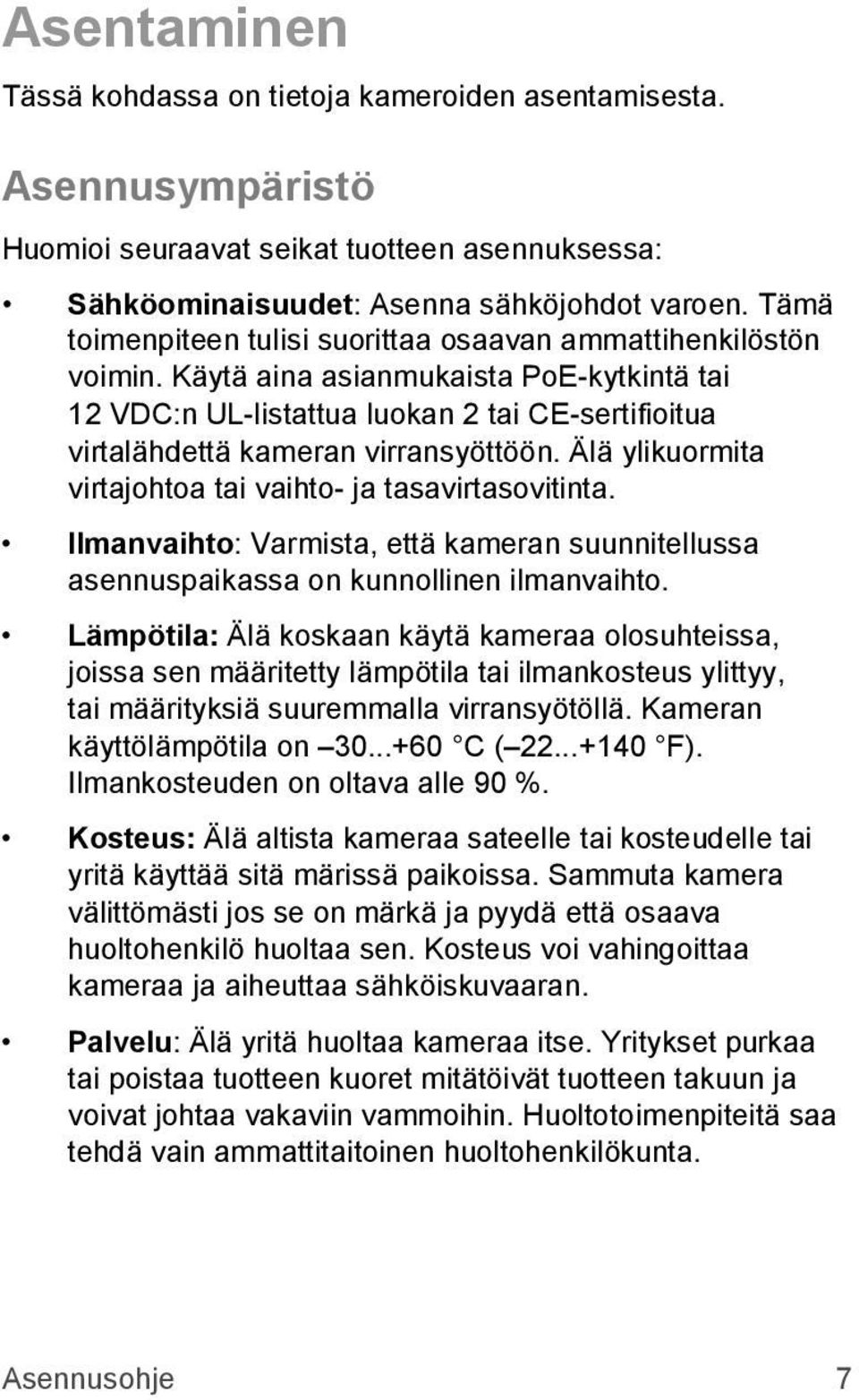

7 Asentaminen Tässä kohdassa on tietoja kameroiden asentamisesta. Asennusympäristö Huomioi seuraavat seikat tuotteen asennuksessa: Sähköominaisuudet: Asenna sähköjohdot varoen. Tämä toimenpiteen tulisi suorittaa osaavan ammattihenkilöstön voimin. Käytä aina asianmukaista PoE-kytkintä tai 12 VDC:n UL-listattua luokan 2 tai CE-sertifioitua virtalähdettä kameran virransyöttöön. Älä ylikuormita virtajohtoa tai vaihto- ja tasavirtasovitinta. Ilmanvaihto: Varmista, että kameran suunnitellussa asennuspaikassa on kunnollinen ilmanvaihto. Lämpötila: Älä koskaan käytä kameraa olosuhteissa, joissa sen määritetty lämpötila tai ilmankosteus ylittyy, tai määrityksiä suuremmalla virransyötöllä. Kameran käyttölämpötila on C ( F). Ilmankosteuden on oltava alle 90 %. Kosteus: Älä altista kameraa sateelle tai kosteudelle tai yritä käyttää sitä märissä paikoissa. Sammuta kamera välittömästi jos se on märkä ja pyydä että osaava huoltohenkilö huoltaa sen. Kosteus voi vahingoittaa kameraa ja aiheuttaa sähköiskuvaaran. Palvelu: Älä yritä huoltaa kameraa itse. Yritykset purkaa tai poistaa tuotteen kuoret mitätöivät tuotteen takuun ja voivat johtaa vakaviin vammoihin. Huoltotoimenpiteitä saa tehdä vain ammattitaitoinen huoltohenkilökunta. Asennusohje 7

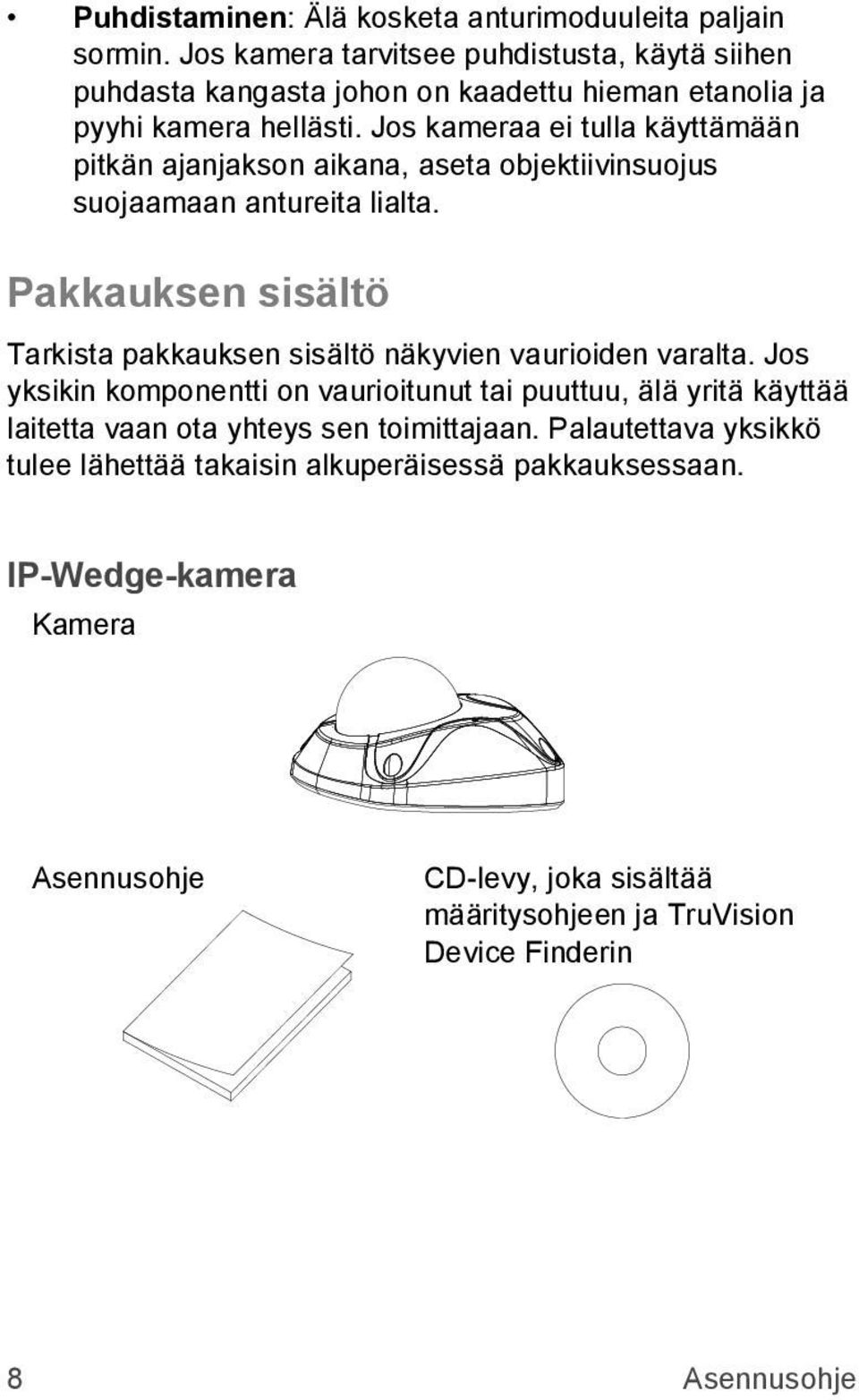

8 Puhdistaminen: Älä kosketa anturimoduuleita paljain sormin. Jos kamera tarvitsee puhdistusta, käytä siihen puhdasta kangasta johon on kaadettu hieman etanolia ja pyyhi kamera hellästi. Jos kameraa ei tulla käyttämään pitkän ajanjakson aikana, aseta objektiivinsuojus suojaamaan antureita lialta. Pakkauksen sisältö Tarkista pakkauksen sisältö näkyvien vaurioiden varalta. Jos yksikin komponentti on vaurioitunut tai puuttuu, älä yritä käyttää laitetta vaan ota yhteys sen toimittajaan. Palautettava yksikkö tulee lähettää takaisin alkuperäisessä pakkauksessaan. IP-Wedge-kamera Kamera Asennusohje CD-levy, joka sisältää määritysohjeen ja TruVision Device Finderin 8 Asennusohje

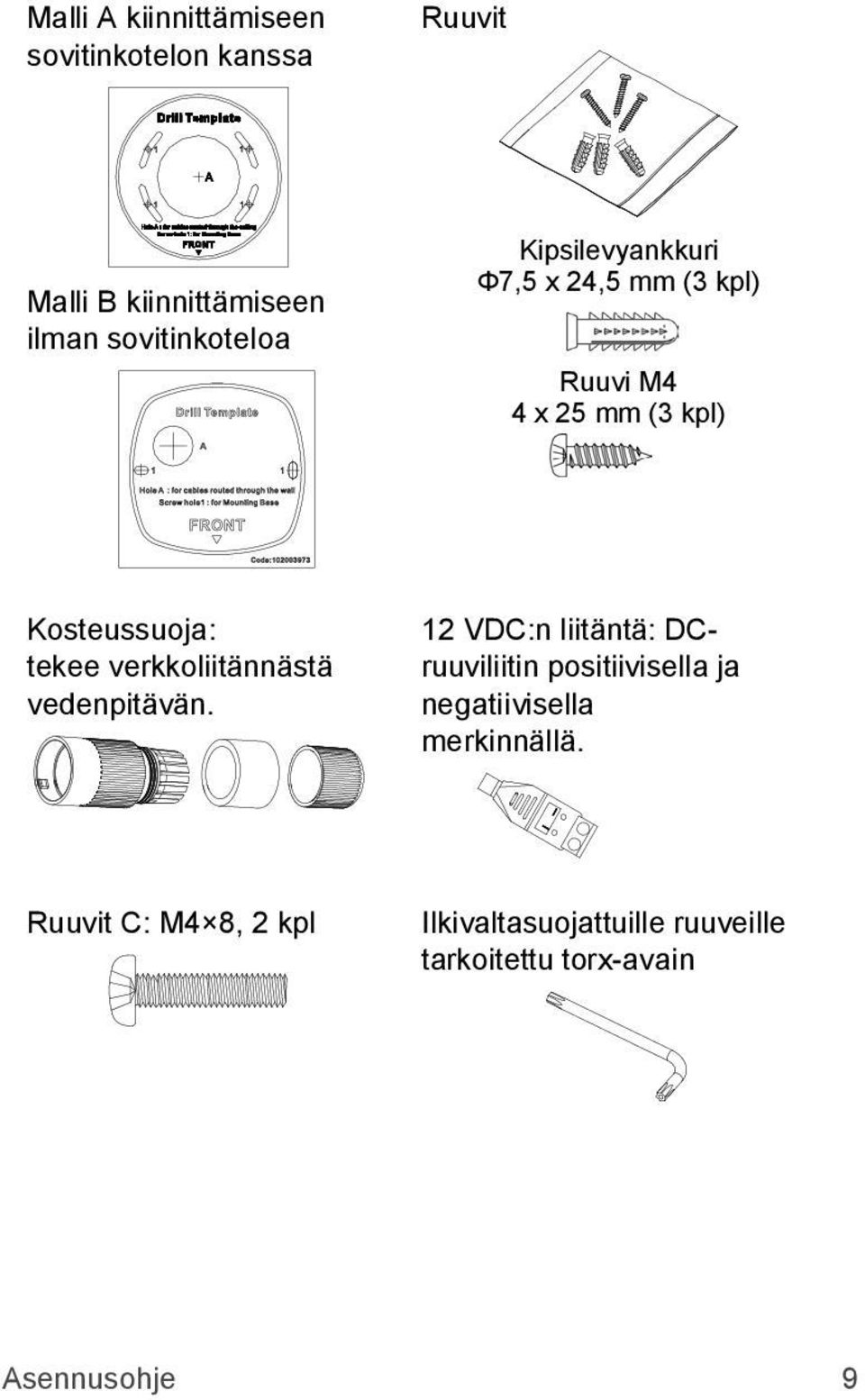

9 Malli A kiinnittämiseen sovitinkotelon kanssa Ruuvit Malli B kiinnittämiseen ilman sovitinkoteloa Kipsilevyankkuri Φ7,5 x 24,5 mm (3 kpl) Ruuvi M4 4 x 25 mm (3 kpl) Kosteussuoja: tekee verkkoliitännästä vedenpitävän. 12 VDC:n liitäntä: DCruuviliitin positiivisella ja negatiivisella merkinnällä. Ruuvit C: M4 8, 2 kpl Ilkivaltasuojattuille ruuveille tarkoitettu torx-avain Asennusohje 9

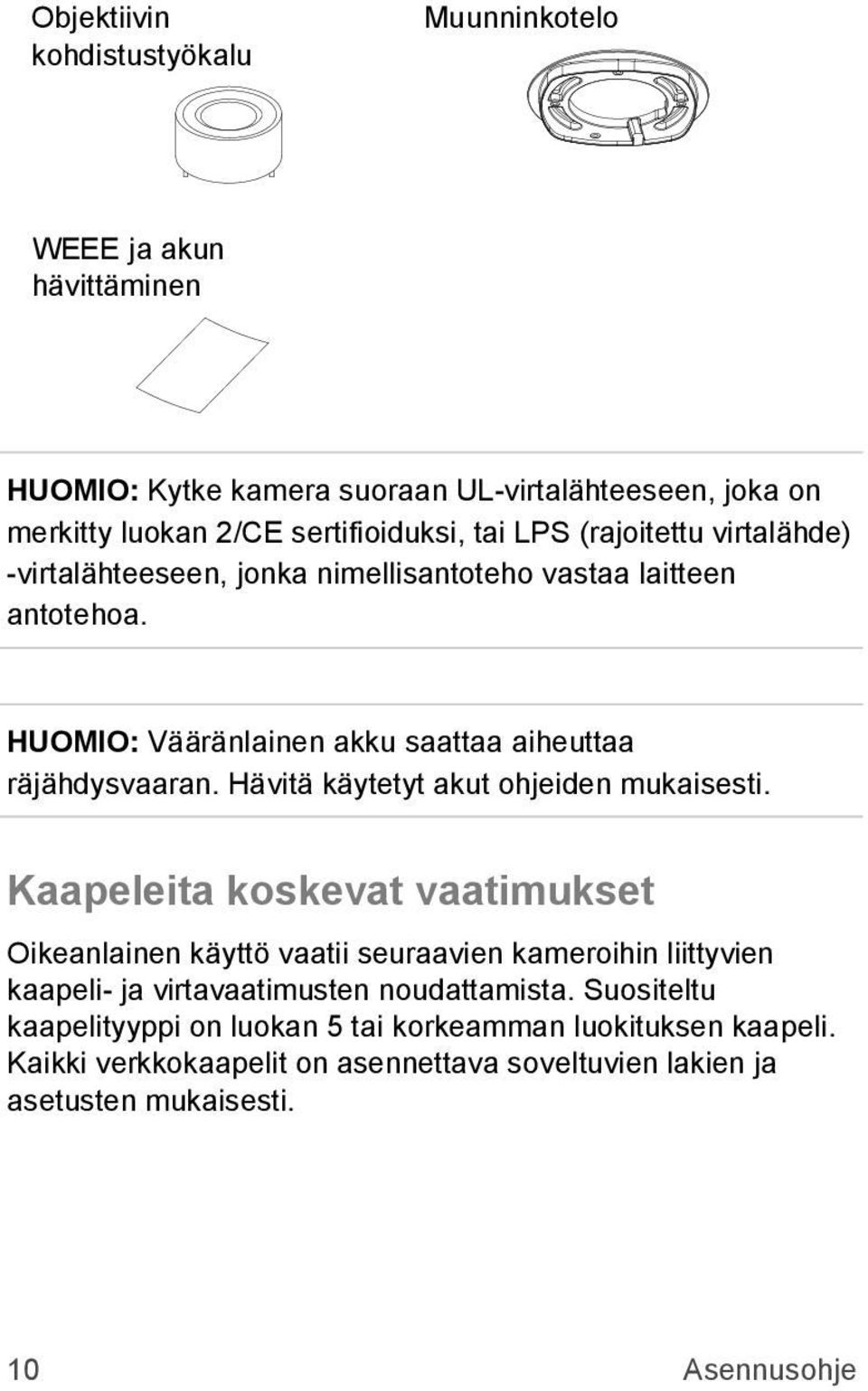

10 Objektiivin kohdistustyökalu Muunninkotelo WEEE ja akun hävittäminen HUOMIO: Kytke kamera suoraan UL-virtalähteeseen, joka on merkitty luokan 2/CE sertifioiduksi, tai LPS (rajoitettu virtalähde) -virtalähteeseen, jonka nimellisantoteho vastaa laitteen antotehoa. HUOMIO: Vääränlainen akku saattaa aiheuttaa räjähdysvaaran. Hävitä käytetyt akut ohjeiden mukaisesti. Kaapeleita koskevat vaatimukset Oikeanlainen käyttö vaatii seuraavien kameroihin liittyvien kaapeli- ja virtavaatimusten noudattamista. Suositeltu kaapelityyppi on luokan 5 tai korkeamman luokituksen kaapeli. Kaikki verkkokaapelit on asennettava soveltuvien lakien ja asetusten mukaisesti. 10 Asennusohje

11 Kameran kuvaus Kuva 1: IP-Wedge-kamera Kameran suojus/kotelo 2. Objektiivi 3. SD-kortti 4. Ethernet RJ45 PoE -portti 5. Virtalähde 6. Kanta 7. Hälytys- ja audioportti 8. Nollaus-/WPS-painike 9. Muunninkotelo 10. Antenni 11. Mikrofoni Kameran asennus Huomautus: Jos kameran asennuspaikan valonlähteen valoteho vaihtelee nopeasti ja paljon, kamera ei välttämättä toimi odotetulla tavalla. Asennusohje 11

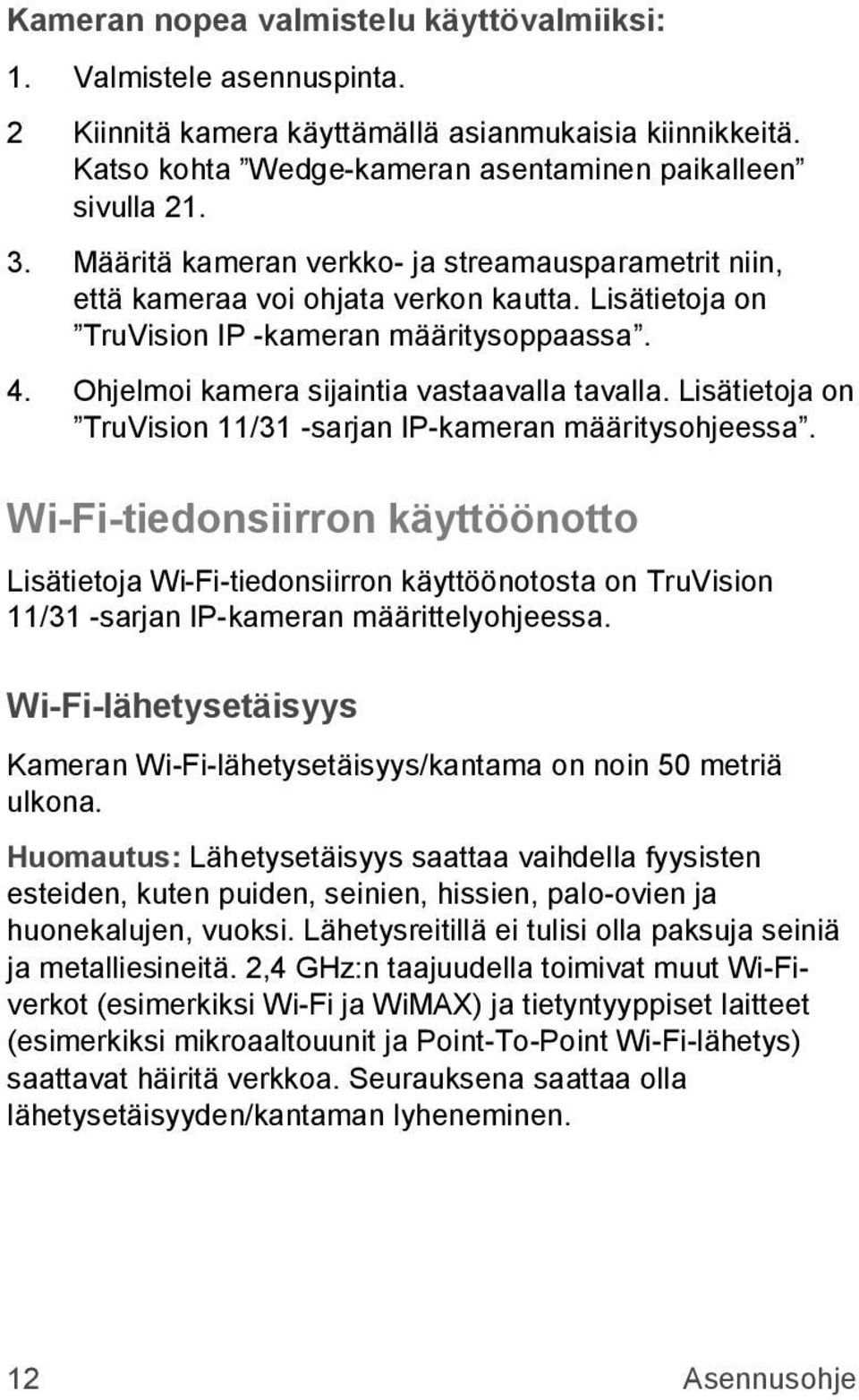

12 Kameran nopea valmistelu käyttövalmiiksi: 1. Valmistele asennuspinta. 2 Kiinnitä kamera käyttämällä asianmukaisia kiinnikkeitä. Katso kohta Wedge-kameran asentaminen paikalleen sivulla Määritä kameran verkko- ja streamausparametrit niin, että kameraa voi ohjata verkon kautta. Lisätietoja on TruVision IP -kameran määritysoppaassa. 4. Ohjelmoi kamera sijaintia vastaavalla tavalla. Lisätietoja on TruVision 11/31 -sarjan IP-kameran määritysohjeessa. Wi-Fi-tiedonsiirron käyttöönotto Lisätietoja Wi-Fi-tiedonsiirron käyttöönotosta on TruVision 11/31 -sarjan IP-kameran määrittelyohjeessa. Wi-Fi-lähetysetäisyys Kameran Wi-Fi-lähetysetäisyys/kantama on noin 50 metriä ulkona. Huomautus: Lähetysetäisyys saattaa vaihdella fyysisten esteiden, kuten puiden, seinien, hissien, palo-ovien ja huonekalujen, vuoksi. Lähetysreitillä ei tulisi olla paksuja seiniä ja metalliesineitä. 2,4 GHz:n taajuudella toimivat muut Wi-Fiverkot (esimerkiksi Wi-Fi ja WiMAX) ja tietyntyyppiset laitteet (esimerkiksi mikroaaltouunit ja Point-To-Point Wi-Fi-lähetys) saattavat häiritä verkkoa. Seurauksena saattaa olla lähetysetäisyyden/kantaman lyheneminen. 12 Asennusohje

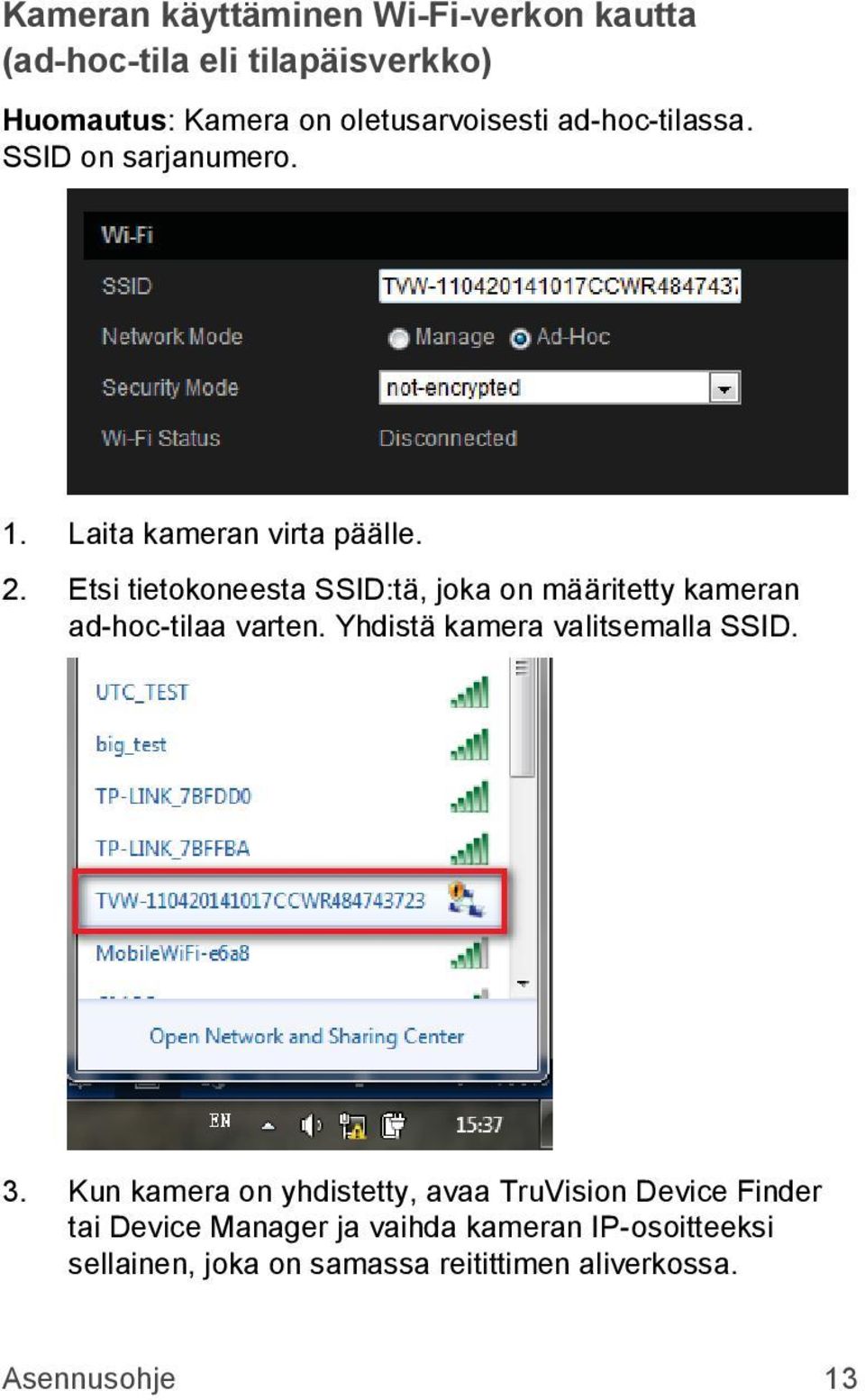

13 Kameran käyttäminen Wi-Fi-verkon kautta (ad-hoc-tila eli tilapäisverkko) Huomautus: Kamera on oletusarvoisesti ad-hoc-tilassa. SSID on sarjanumero. 1. Laita kameran virta päälle. 2. Etsi tietokoneesta SSID:tä, joka on määritetty kameran ad-hoc-tilaa varten. Yhdistä kamera valitsemalla SSID. 3. Kun kamera on yhdistetty, avaa TruVision Device Finder tai Device Manager ja vaihda kameran IP-osoitteeksi sellainen, joka on samassa reitittimen aliverkossa. Asennusohje 13

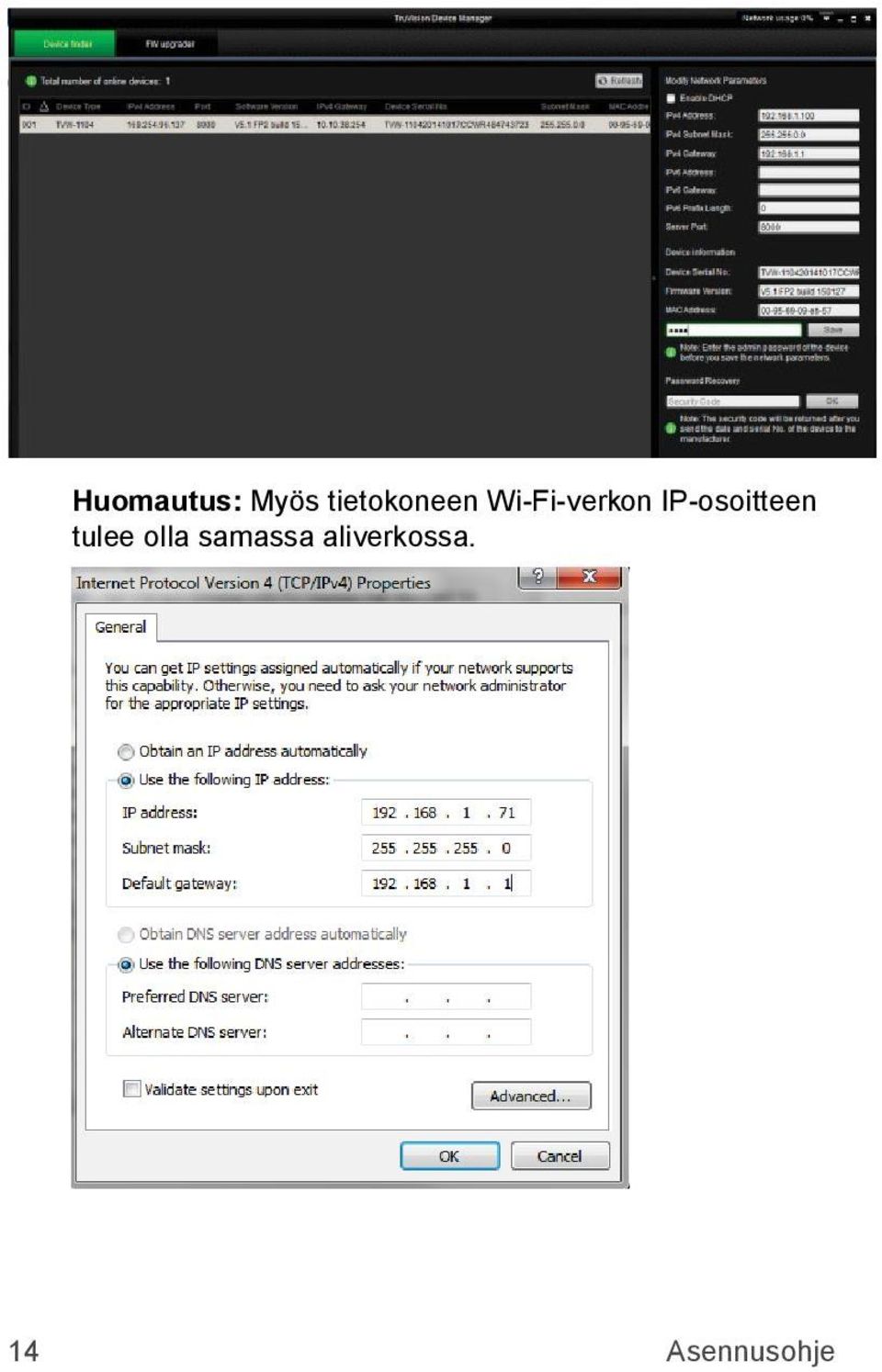

14 Huomautus: Myös tietokoneen Wi-Fi-verkon IP-osoitteen tulee olla samassa aliverkossa. 14 Asennusohje

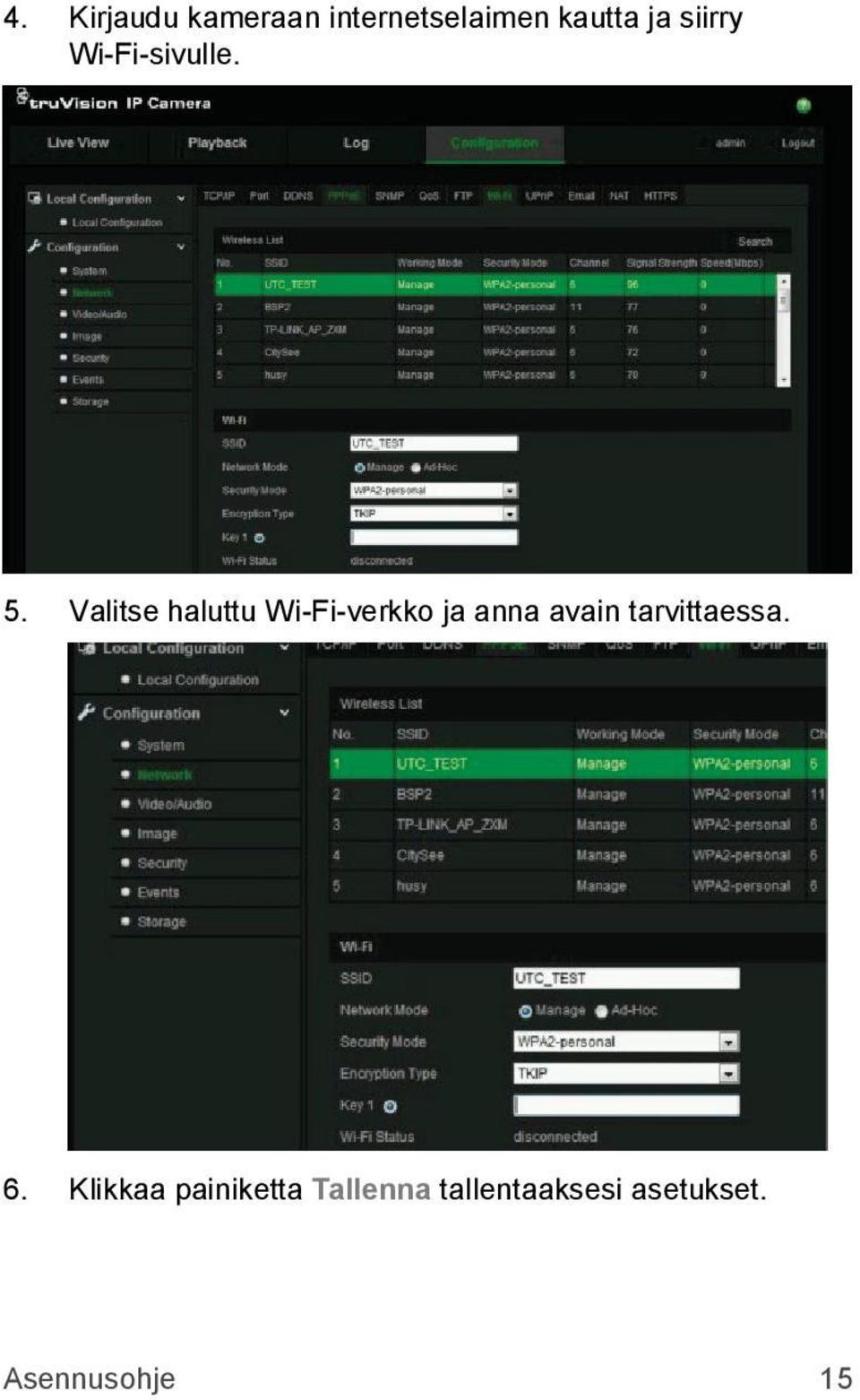

15 4. Kirjaudu kameraan internetselaimen kautta ja siirry Wi-Fi-sivulle. 5. Valitse haluttu Wi-Fi-verkko ja anna avain tarvittaessa. 6. Klikkaa painiketta Tallenna tallentaaksesi asetukset. Asennusohje 15

16 7. Kun kamera yhdistetään reitittimeen, ad-hoc-yhteys katkeaa. Valitse kannettavasta tietokoneesta Wi-Fi-reititin ja yhdistä se. 8. Avaa Device Finder ja tarkista kameran WLAN-IP-osoite. Kirjaudu kameraan live-näkymän tarkastelemista varten. 16 Asennusohje

17 Kameran käyttäminen verkkokaapelin kautta Kun määrität Wi-Fi-asetuksia ensimmäistä kertaa, yhdistä kamera reitittimeen verkkokaapelilla. Avaa sitten internetselain klikkaamalla Tallenna, jotta voit viimeistellä Wi-Fin käyttöönoton. Kun Wi-Fi-yhteyden tila muuttuu Ei yhteydessä - tilasta Yhdistetty-tilaksi, Wi-Fi-yhteyden käyttöönotto on onnistunut. Asennusohje 17

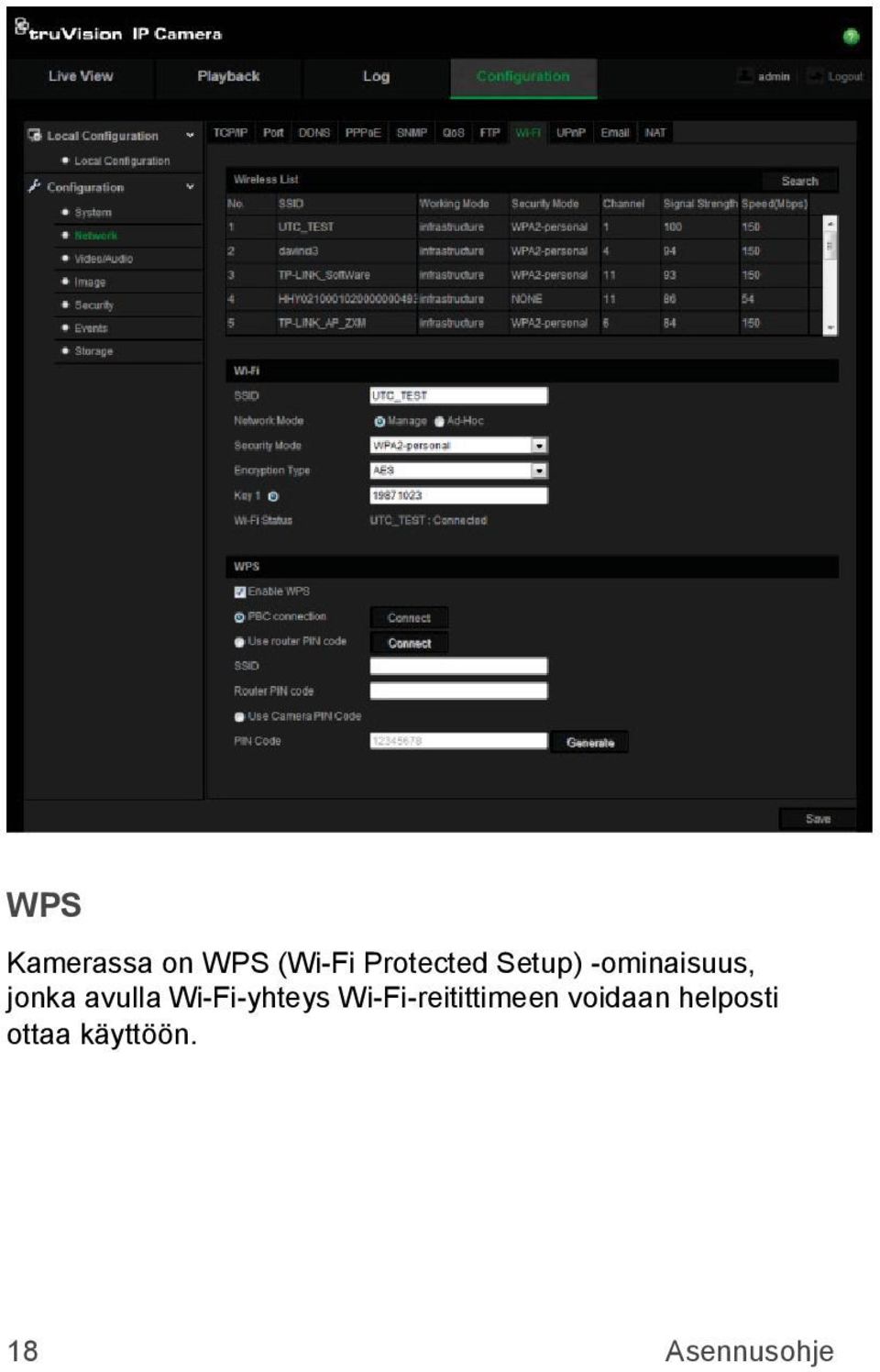

18 WPS Kamerassa on WPS (Wi-Fi Protected Setup) -ominaisuus, jonka avulla Wi-Fi-yhteys Wi-Fi-reitittimeen voidaan helposti ottaa käyttöön. 18 Asennusohje

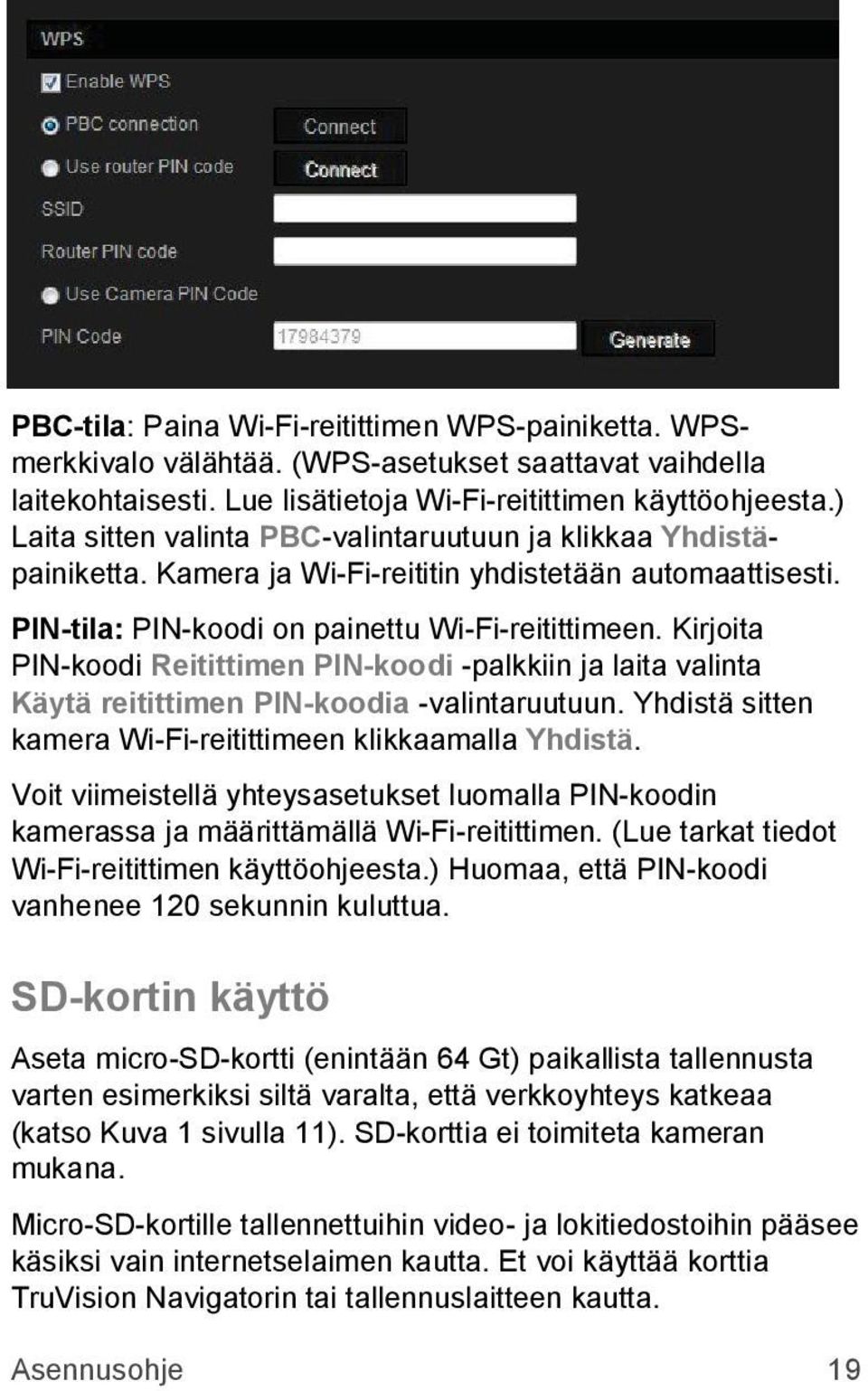

19 PBC-tila: Paina Wi-Fi-reitittimen WPS-painiketta. WPSmerkkivalo välähtää. (WPS-asetukset saattavat vaihdella laitekohtaisesti. Lue lisätietoja Wi-Fi-reitittimen käyttöohjeesta.) Laita sitten valinta PBC-valintaruutuun ja klikkaa Yhdistäpainiketta. Kamera ja Wi-Fi-reititin yhdistetään automaattisesti. PIN-tila: PIN-koodi on painettu Wi-Fi-reitittimeen. Kirjoita PIN-koodi Reitittimen PIN-koodi -palkkiin ja laita valinta Käytä reitittimen PIN-koodia -valintaruutuun. Yhdistä sitten kamera Wi-Fi-reitittimeen klikkaamalla Yhdistä. Voit viimeistellä yhteysasetukset luomalla PIN-koodin kamerassa ja määrittämällä Wi-Fi-reitittimen. (Lue tarkat tiedot Wi-Fi-reitittimen käyttöohjeesta.) Huomaa, että PIN-koodi vanhenee 120 sekunnin kuluttua. SD-kortin käyttö Aseta micro-sd-kortti (enintään 64 Gt) paikallista tallennusta varten esimerkiksi siltä varalta, että verkkoyhteys katkeaa (katso Kuva 1 sivulla 11). SD-korttia ei toimiteta kameran mukana. Micro-SD-kortille tallennettuihin video- ja lokitiedostoihin pääsee käsiksi vain internetselaimen kautta. Et voi käyttää korttia TruVision Navigatorin tai tallennuslaitteen kautta. Asennusohje 19

20 Kaiuttimen yhdistäminen Kamerassa on sisäänrakennettu mikrofoni audiotulosignaalin vastaanottamista varten. Yhdistä ulkoinen kaiutin kameran audiolähtö- ja GND-liitäntöihin audiolähtöä varten. Kaiutinta ei toimiteta kameran mukana. GND Audio Output Huomautus: Kaiuttimen tulee saada asianmukaisesti virtaa virtalähteestä. Lue lisätietoja kaiuttimen teknisistä tiedoista ja käyttöohjeesta. 20 Asennusohje

21 Wedge-kameran asentaminen paikalleen Wedge-kameran kiinnittäminen seinään tai kattoon: 1. Poraa asennuspintaan reiät kiinnikkeitä varten käyttämällä mukana toimitettua porausmallia. Voit viedä kaapelit kameran kannan kautta poraamalla asennuspintaan reiän niitä varten. 2. Kiinnitä muunninkotelo asennuspintaan (valinnainen). Huomautus: Tarvittaessa voit poistaa muunninkotelon sivussa olevan kielekkeen (A) kaapelien läpivientejä varten. A 3. Löysää ruuvit ilkivaltasuojatuille ruuveille tarkoitetulla torxavaimella (toimitetaan mukana) kameran suojuksen irrottamiseksi. Asennusohje 21

22 4. Kiinnitä kameran kanta asennustavasta riippuen muunninkoteloon tai asennuspintaan. 5. Käytä mukana toimitettua objektiivin kohdistustyökalua kääntökulman [±30 ], kallistuksen [0 80 ] ja kierron suunnan [0 360 ] säätämiseen. 22 Asennusohje

23 Kääntö Säätötyökalu Kierto Kallistus 6. Kiinnitä dome-suojus takaisin kameraan. Kameran käyttäminen tallentimen kanssa Lue tallentimen käyttöohjeista lisätietoja kameran liittämisestä näihin järjestelmiin ja käyttämisestä niiden kanssa. Asennusohje 23

24 Kameran käyttäminen TruVision Navigatorin kanssa Kamera on liitettävä Interlogix NVR- tai hybridi-dvrjärjestelmään, jotta sitä voi ohjata TruVision Navigatorin kautta. Katso lisätietoja kameran käyttämisestä TruVision Navigatorin kanssa TruVision Navigatorin käyttöoppaasta. Korroosionkestävyyden varmistaminen Kamerassa on IP66-luokan suojaus pölyltä ja vedeltä normaalia ulko- tai sisäkäyttöä varten. Asenna kamera asianmukaisesti noudattamalla käyttöoppaan asennusohjeita. silicone sealant Kun kamera asennetaan korrosiiviseen ympäristöön, kuten laivoille, rannikolle tai kemikaalitehtaisiin, käytä silikonitiivistettä (myydään erikseen) mikrofonin aukon tiivistämiseen. Tyypillinen kovettumisaika on noin 1 2 tuntia 5 40 C:n lämpötilassa. 24 Asennusohje

25 Kameran kotelon ja itse laitteen suunnittelussa ja valmistuksessa on huomioitu korroosionkestävyys. Kaapeliliitäntä täytyy kuitenkin tiivistää asennuksen yhteydessä. Liitä kaapelit asianmukaisesti kaikkien paikallisten säännösten mukaisesti käyttämällä sähköteippiä tai korroosionkestävää kaapelirasiaa. Huomautus: Mikrofonin aukon tiivistäminen vaikuttaa kameran audiotulon herkkyyteen. Tekniset tiedot TruVision IP Wedge -kamerat Sähköjärjestelmä Jännitetulo Virrankulutus Wi-Fi-parametrit Wi-Fi-standardi Taajuusalue Tietoliikennekaista Suojaus Siirtonopeus Kantama 12 VDC, PoE (IEEE 802.3af) Enintään 5 W IEEE b/g/n 2,4 2,4835 GHz 20/40 MHz:n tuki 64-/128-bittinen WEP, WPA/WPA2, WPA-PSK/WPA2-PSK ja WPS 11b: 11 Mbps, 11g: 54 Mbps, 11n: jopa 150 Mbps Jopa 50 m *Vaihtelee käyttöympäristön mukaan. Asennusohje 25

26 Lähetysteho Muut Liitännät Käyttölämpötila Mitat (P L K) Paino Suojausluokka 11b: 17±1,5 11 Mbps 11g: 14±1,5 54 Mbps 11n: 12,5±1,5 dbm DC-pistokkeellinen liitäntäjohto, RJ45-liitäntäjohto C ( F) mm (3,86 3,49 12,94 tuumaa) 407 g IP66 26 Asennusohje

27 Liitinnastat Tavallisessa UTP/STP-kaapelissa on kahdeksan johtoa, joista jokainen on värikoodattu. Seuraavissa kuvissa esitetään nastojen määritykset ja suora- ja ristikaapeliliitäntöjen värit: Kuva 2: Suora kaapeli 1 Valkoinen/oranssi Valkoinen/oranssi 1 2 Oranssi Oranssi 2 3 Valkovihreä Valkovihreä 3 4 Sininen Sininen 4 5 Valkoinen/sininen Valkoinen/sininen 5 6 Vihreä Vihreä 6 7 Valkoinen/ruskea Valkoinen/ruskea 7 8 Ruskea Ruskea 8 Kuva 3: Ristikaapeli 1 Valkoinen/oranssi Valkoinen/oranssi 1 2 Oranssi Oranssi 2 3 Valkovihreä Valkovihreä 3 4 Sininen Sininen 4 5 Valkoinen/sininen Valkoinen/sininen 5 6 Vihreä Vihreä 6 7 Valkoinen/ruskea Valkoinen/ruskea 7 8 Ruskea Ruskea 8 Ennen kuin otat liittämiseen käyttämäsi kaapelit käyttöön verkossa, varmista, että niissä on samat nastat ja värit. Asennusohje 27
