1 TruVision IP PTZ - kameran asennusohje P/N B-FI REV 1.0 ISS 25FEB14

2 Copyright 2014 United Technologies Corporation Interlogix on osa UTC Climate Controls & Security -yhtiötä, joka on United Technologies Corporation in tytäryhtiö. Kaikki oikeudet pidätetään. Tavaramerkit ja patentit Tuotenimi ja logo ovat United Technologiesin tavaramerkkejä. Muut tässä ohjeessa käytetyt tuotteiden nimet voivat olla valmistajiensa tai omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Valmistaja United Technologies Corporation Red Hill Avenue, Costa Mesa, CA , USA Valtuutettu valmistajan edustaja EU:ssa: UTC Fire & Security B.V. Kelvinstraat 7, 6003 DH Weert, The Netherlands Sertifiointi N4131 FCCvaatimustenmukaisuus ACMAvaatimustenmukaisuus Kanada Luokka A: Tämä laite on testattu ja sen on todettu täyttävän FCC:n määräysten osan 15 mukaiset luokan A vaatimukset. Vaatimusten tarkoituksena on suojata haitallisilta häiriöiltä, kun laitetta käytetään julkisissa tiloissa. Laiteen väärä sijoittaminen saattaa tuottaa häiriöitä radiotaajuuksia käyttäville laitteille. Tämän laitteen käyttö asuinalueella aiheuttaa todennäköisesti haitallisia häiriöitä, missä tapauksessa käyttäjän on korjattava häiriöt omalla kustannuksellaan. Huomautus! Tämä on luokan A tuote. Tämä tuote saattaa aiheuttaa sisätiloissa radiohäiriöitä, jolloin voidaan tarvita korjaustoimenpiteitä. This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-0330 du Canada. Euroopan unionin direktiivit 12004/108/EC (EMC-direktiivi): UTC Fire & Security vakuuttaa, että tämä laite täyttää oleellisilta osin direktiivin 2004/108/EC vaatimukset. 2002/96/EC (WEEE-direktiivi): Tällä symbolilla merkittyjä tuotteita ei saa hävittää Euroopan Unionin alueella talousjätteen mukana kaupungin jätehuoltoasemille. Oikean kierrätystavan varmistamiseksi palauta tuote paikalliselle jälleenmyyjälle tai palauta se elektroniikkajätteen keräyspisteeseen. Lisätietoja sivuilla Yhteystiedot Yhteystiedot ovat verkkosivustossa tai

3 Sisällys Johdanto 3 Tuotteen yleiskatsaus 4 Ennen aloittamista 4 Asennusympäristö 5 Kameran kuvaus 5 Liitännät 6 Kameran asentaminen 8 Riippuasennettava kamera 8 Uppoasennettava kamera 10 Pinta-asennettava kamera 12 Kameran käyttäminen Interlogix NVR- tai hybridi-dvr- tai muun järjestelmän kanssa 16 Kameran käyttäminen TruVision Navigatorin kanssa 16 Yhteyden muodostaminen kameraan internetin kautta 16 Tekniset tiedot 18 Liitinnastat 19 Johdanto Tässä asennusoppaassa on perusohjeita tuotteen TruVision IP PTZ -kamera käyttöönottoa ja käyttöä varten. Kameroista on tarkempia tietoja määritysoppassa. Asennusopas 3

4 Tuotteen yleiskatsaus Tämä on seuraavien TruVision IP PTZ -kameramallien asennusopas: TVP-1101 (1,3 megapikseliä, ripustettava, PAL) TVP-3101 (1,3 megapikseliä, ripustettava, NTSC) TVP-1102 (1,3 megapikseliä, pintaasennettava, PAL) TVP-3102 (1,3 megapikseliä, pintaasennettava, NTSC) TVP-1103 (1,3 megapikseliä, upotettava, PAL) TVP-3103 (1,3 megapikseliä, upotettava, NTSC) TVP-1104 (2 megapikseliä, ripustettava, PAL) TVP-3104 (2 megapikseliä, ripustettava, NTSC) TVP-1105 (2 megapikseliä, pintaasennettava, PAL) TVP-3105 (2 megapikseliä, pintaasennettava, NTSC) TVP-1106 (2 megapikseliä, upotettava, PAL) TVP-3106 (2 megapikseliä, upotettava, NTSC) Ennen aloittamista Pura kaikki osat pakkauksesta. Tarkista, etteivät tuotteet ole vahingoittuneet ja että pakkaus sisältää kaikki tuotteet. Kameran mukana toimitetaan seuraavat tuotteet: domekamera asennusopas 4 Asennusopas

5 CD-levy, jossa on määritysopas Asennusympäristö Ennen kameran asennusta on huomioitava seuraavat asiat: Kamera on asetettava turvalliseen paikkaan. Kameran on oltava paikassa, jossa on hyvä ilmanvaihto. Kameraa ei saa altistaa sateelle tai kosteudelle. Kameran kuvaus Kuva 1: Domekameran yleiskuvaus (kuvassa riippuasennus) 1. Virtajohto Kytke 24 VAC:n virtalähteeseen. 2. Videolähtö Kytke BNC-liitin CCTV-monitoriin. 3. Ethernet RJ45 -liitin. Kytke verkkolaitteisiin. Kytke PoE+-kytkimeen. 4. Hälytystulot/-lähdöt ja audiotulo-/audiolähtöportti 5. Kotelo 6. Kupu Asennusopas 5

6 Liitännät Sisäisenä hälytyslaukaisimena voidaan käyttää seitsemää sisäänrakennettua hälytystuloa ja kahta sisäänrakennettua hälytyslähtöä kamerakotelossa. Huomautus: DIP-kytkimiä (kaksirivikytkimiä) ei käytetä. Kuva 2: Liitännät TruVision IP PTZ -kamera -piirilevyyn 1. Tehonsyöttö: Kytke +24 VAC virtalähde ja maa. 2. RJ45-liitin: Liitä verkkoon. Varoitus: Kamerayksikön RJ45-liitin ei ole tarkoitettu verkkoliitäntään. Se on RS-232-liitäntä vianmääritystä varten. 3. Hälytystulot 3 7: Kytke enintään viiden laitteen hälytystulot. 4. Maa 5. Hälytystulot 1 ja 2: Kytke enintään kahden laitteen hälytystulot. 6. Hälytyslähdöt 1 ja 2: Kytke enintään kahden laitteen lähdöt. 7. AIN, AOUT: Kytke äänitulo, äänilähtö ja maa ääniliittimiin. 8. VIDEO: Kytke CCTV-näyttö videoliittimiin. 6 Asennusopas

7 Hälytystulojen ja -lähtöjen liitännät Hälytyslähtöä voidaan käyttää ulkoisen hälytyslaitteen kytkemiseen päälle ja pois. Kytke 30 VDC/1 A ulkoinen virtalähde hälytyslähtöön. Käytettäessä vaihtovirtaa on käytettävä ulkoista relettä sähköiskun ja laitteen vaurioitumisen välttämiseksi. Katso Kuva 3. Kuva 3: Ulkoisten hälytysten lähtö Tasavirta: Domekamera relelähtö Vaihtovirta: Domekamera relelähtö Asennusopas 7

8 Kameran asentaminen Riippuasennettava kamera 1. Valmistele asennuspinta ja asenna kameran asennusjalka. 2. Irrota kupu kamerasta ja suojateippi PTZ-moduulista. 3. Paina PTZ-moduulin kummallakin sivulla olevia kahta levyä ja irrota moduuli kameran kotelosta. 4. Vie kaapelit riippuasennusjalasta kuvassa näkyvällä tavalla. RED AC24V YELLOW/GREEN BLACK AC24V 5. Kytke turvaketju asennusjalkaan ja liitä kaapelit moduulin piirilevyyn kotelon yläosan kaapelinvientireiän kautta. 8 Asennusopas

9 Turvaketju Huomautus: jos hälytys- ja audiotulon/audiolähdön releitä aiotaan käyttää, kytke nekin moduulin piirilevyyn. Huomio: turvaketju on metallinen. Varmista, ettei se pääse koskemaan moduulin piirilevyyn. 6. Kiinnitä kameran kotelo asennusjalkaan käyttämällä asennusjalkaan liitettyjä ruuveja. 7. Aseta PTZ-moduuli koteloon: aseta levyt PTZ-moduuliin asettamalla moduulin nuolimerkki samansuuntaisesti kotelossa olevien kanssa (katso alla). Moduulin pitäisi napsahtaa pysyvästi paikalleen. Jos käytät SD-korttia, aseta se moduuliin ennen moduulin asettamista koteloon. 8. Kiinnitä kupu takaisin kiertämällä se kiinni koteloon. 9. Katso lisätietoja kameran määrittämisestä internetin kautta Yhteyden muodostaminen kameraan internetin Asennusopas 9

10 kautta -kohdasta sivulta 16. Lisätietoja on määritysoppaassa. Uppoasennettava kamera 1. Poraa kattoon reikä poramallin avulla. 2. Ripusta kolme turvaketjua (ei toimiteta mukana) kameran turvakoukkuihin ja ripusta kamera roikkumaan pitävästä kiinnekohdasta. 3. Irrota kupu kamerasta ja suojateippi PTZ-moduulista. 4. Paina PTZ-moduulin kummallakin sivulla olevia kahta kielekett ja irrota se kameran kotelosta. 5. Vie kaapelit asennusjalasta ja liitä ne moduulin piirilevyyn kotelon yläosan kaapelinvientireiän kautta. Huomautus: jos hälytys- ja audiotulon/audiolähdön releitä aiotaan käyttää, kytke ne moduulin piirilevyyn. 6. Säädä kotelon kahden levyn korkeutta kääntämällä ruuvia, johon ne on kiinnitetty. Levyjen etäisyyden (h) kotelon renkaasta on oltava katon paksuutta suurempi. 10 Asennusopas

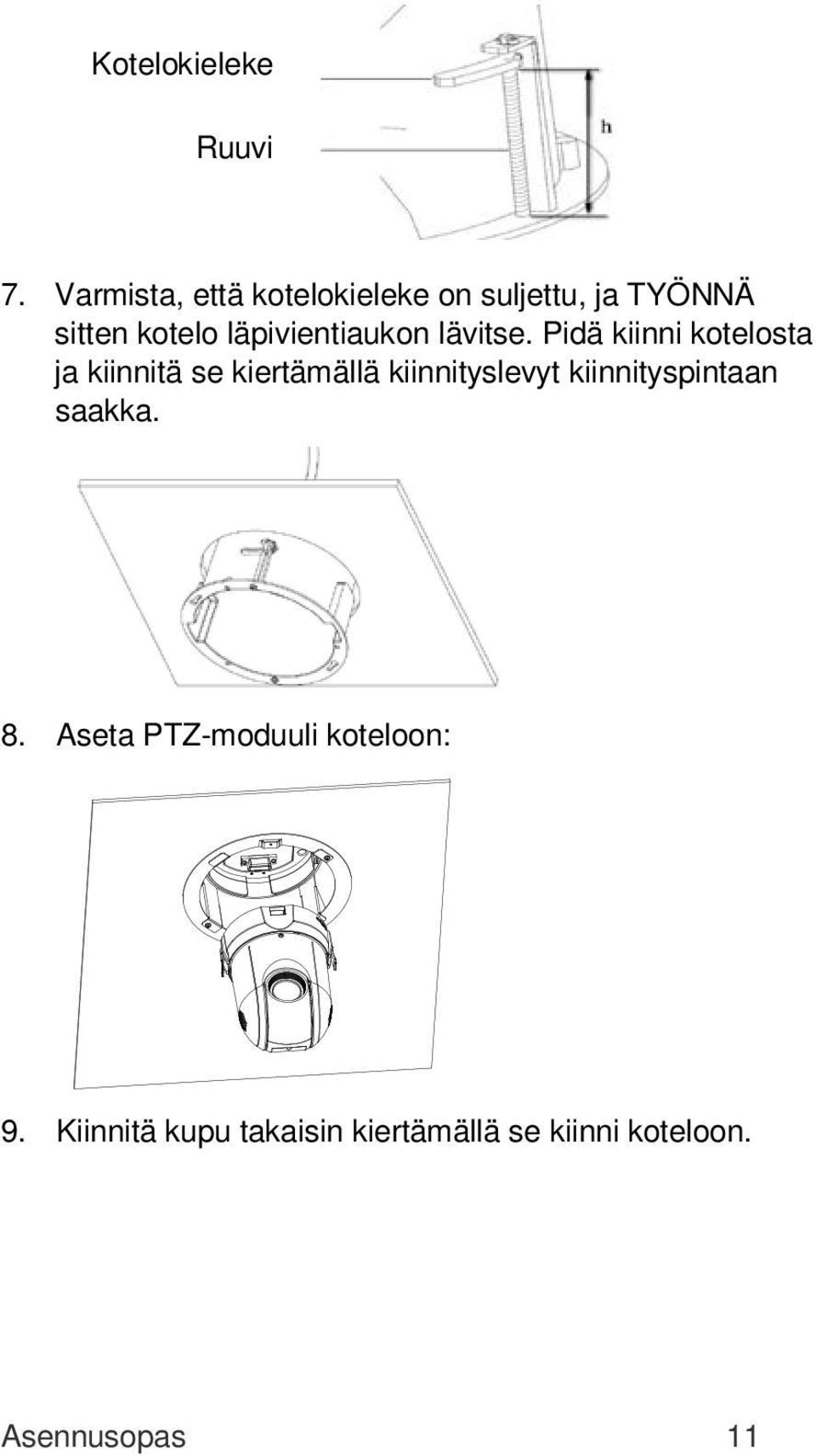

11 Kotelokieleke Ruuvi 7. Varmista, että kotelokieleke on suljettu, ja TYÖNNÄ sitten kotelo läpivientiaukon lävitse. Pidä kiinni kotelosta ja kiinnitä se kiertämällä kiinnityslevyt kiinnityspintaan saakka. 8. Aseta PTZ-moduuli koteloon: 9. Kiinnitä kupu takaisin kiertämällä se kiinni koteloon. Asennusopas 11

12 10. Asenna reunarengas. Kohdista reunarengas oikeansuuntaiseksi kotelon kanssa ja työnnä kiinnitystapit reikiin. Kiinnitä rengas lopuksi paikalleen kiertämällä sitä myötäpäivään. 11. Katso lisätietoja kameran määrittämisestä internetin kautta Yhteyden muodostaminen kameraan internetin kautta -kohdasta sivulta 16. Lisätietoja on määritysoppaassa. Pinta-asennettava kamera PTZ-kameran kaapelit voi viedä joko kotelon yläosan tai sivun kautta. Jos kaapelit viedään kotelon yläosasta, kattoon on porattava kaapeliaukko. 12 Asennusopas

13 1. Käytä asennuspohjaa mallina, jolla kattoon merkitään neljä ruuvin reikää. Jos viet kaapelit kotelon yläosasta, merkitse kaapelin reikä kattoon ja poraa sitten reikä sen kohtaan. Kaapelireikä Ruuvinrei ät 2. Kiinnitä asennuspohja kattoon kiinnitysruuveilla. 3. Irrota kupu kamerasta ja suojateippi PTZ-moduulista. 4. Paina PTZ-moduulin kummankin sivun kahta kielekettä ja irrota se kameran kotelosta. 5. Vie kaapelit asennusjalasta ja liitä ne moduulin piirilevyyn kotelon yläosan tai sivun kaapelinvientireiän kautta. Huomautus: jos hälytys- ja audiotulon/audiolähdön releitä aiotaan käyttää, kytke ne moduulin piirilevyyn. 6. Asenna kotelo asennuspohjaan. Aseta kotelossa oleva nuoli samaan suuntaan asennuspohjan jousipään Asennusopas 13

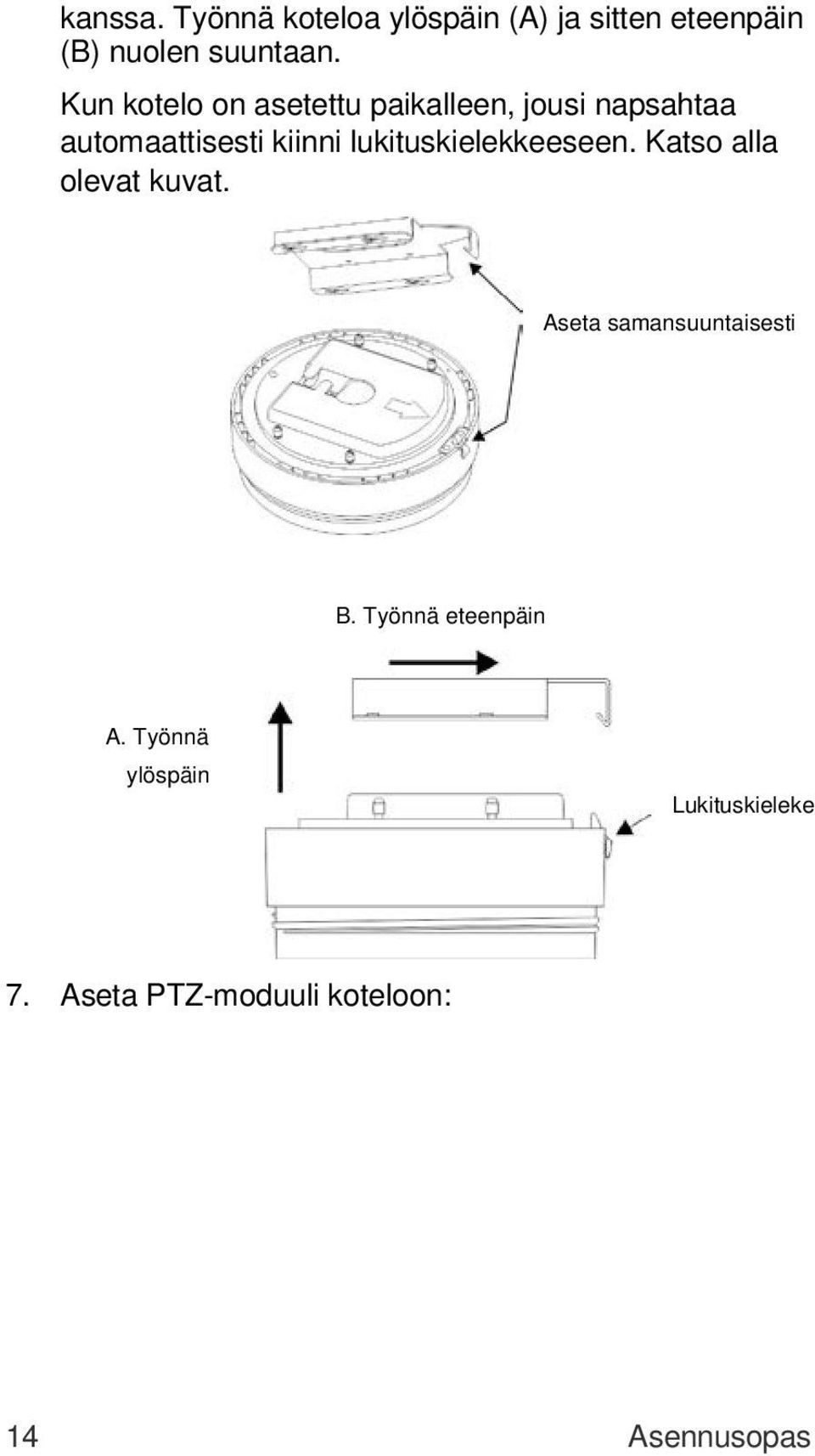

14 kanssa. Työnnä koteloa ylöspäin (A) ja sitten eteenpäin (B) nuolen suuntaan. Kun kotelo on asetettu paikalleen, jousi napsahtaa automaattisesti kiinni lukituskielekkeeseen. Katso alla olevat kuvat. Aseta samansuuntaisesti B. Työnnä eteenpäin A. Työnnä ylöspäin Lukituskieleke 7. Aseta PTZ-moduuli koteloon: 14 Asennusopas

15 8. Kiinnitä kupu takaisin kiertämällä se kiinni koteloon. VAROITUS: Kun PTZ-moduuli on asennettu, se suorittaa PTZ-itsetestin ja alustaa itsensä heti kun virta kytketään päälle. ÄLÄ koske kameraan ja siirrä sitä itsetestauksen ja alustuksen aikana. 9. Katso lisätietoja kameran määrittämisestä internetin kautta Yhteyden muodostaminen kameraan internetin kautta -kohdasta sivulta 16. Lisätietoja on määritysoppaassa. Asennusopas 15

16 Kameran käyttäminen Interlogix NVR- tai hybridi-dvr- tai muun järjestelmän kanssa Katso lisätietoja kameran liittämisestä näihin järjestelmiin ja käyttämisestä niiden kanssa NVR-/DVR-käyttöoppaista. Kameran käyttäminen TruVision Navigatorin kanssa Kamera on liitettävä Interlogix NVR- tai hybridi-dvrjärjestelmään, jotta sitä voi ohjata TruVision Navigatorin kautta. Katso lisätietoja kameran käyttämisestä TruVision Navigatorin kanssa TruVision Navigatorin käyttöoppaasta. Yhteyden muodostaminen kameraan internetin kautta Käytä verkkoselainta kameran käyttämiseen ja ohjaamisen internetin kautta. Huomautus: Kameran kokoonpanoon tehdyt muutokset koskevat vain tätä kameraa. Vaihda järjestelmänvalvojan salasana kun asetusten määritys on valmis. Vain valtuutetut käyttäjät saavat muokata kameran asetuksia. Kameran käyttö verkon kautta: 1. Kirjoita verkkoselaimeen kameran IP-osoite (oletusarvo on ). Kirjautumisikkuna tulee näkyviin. 2. Kirjoita käyttäjätunnuksesi ja salasanasi. Oletuskäyttäjätunnus: admin Oletussalasana: 1234 Valitse Login (Kirjaudu sisään). Verkkoselaimen ikkuna avautuu reaaliaikaisessa tilassa. Reaaliaikainen näkymä on aluksi tyhjä. 16 Asennusopas

17 3. Napsauta näytön yläosan Configuration (Määritykset) - välilehteä ja valitse muutettava parametri. Kuva 4: esimerkki määritysikkunasta Taulukko 1: määritysruudun yleiskuvaus Määrityskansiot Järjestelmä Verkko Video/audio PTZ Kuva Suojaus Kuvaus Määrittää laitteen perustiedot, mukaan lukien sarjanumeron ja nykyinen laiteohjelmiston version, aika-asetukset ja huoltoparametrit. Määrittää verkkoparametrit, joita tarvitaan yhteyden muodostamiseen kameraan internetin kautta. Määrittää tallennusparametrit. Määrittää PTZ-parametrit. Määrittää kuvaparametrit, OSD-asetukset, peittotekstin ja yksityisyyssuojan. Määrittää sen, kenellä on oikeus käyttää kameraa, käyttäjien salasanat ja käyttöoikeudet, RTSP-todennuksen, IP-osoitesuodattimen ja Telnet-käytön. Asennusopas 17

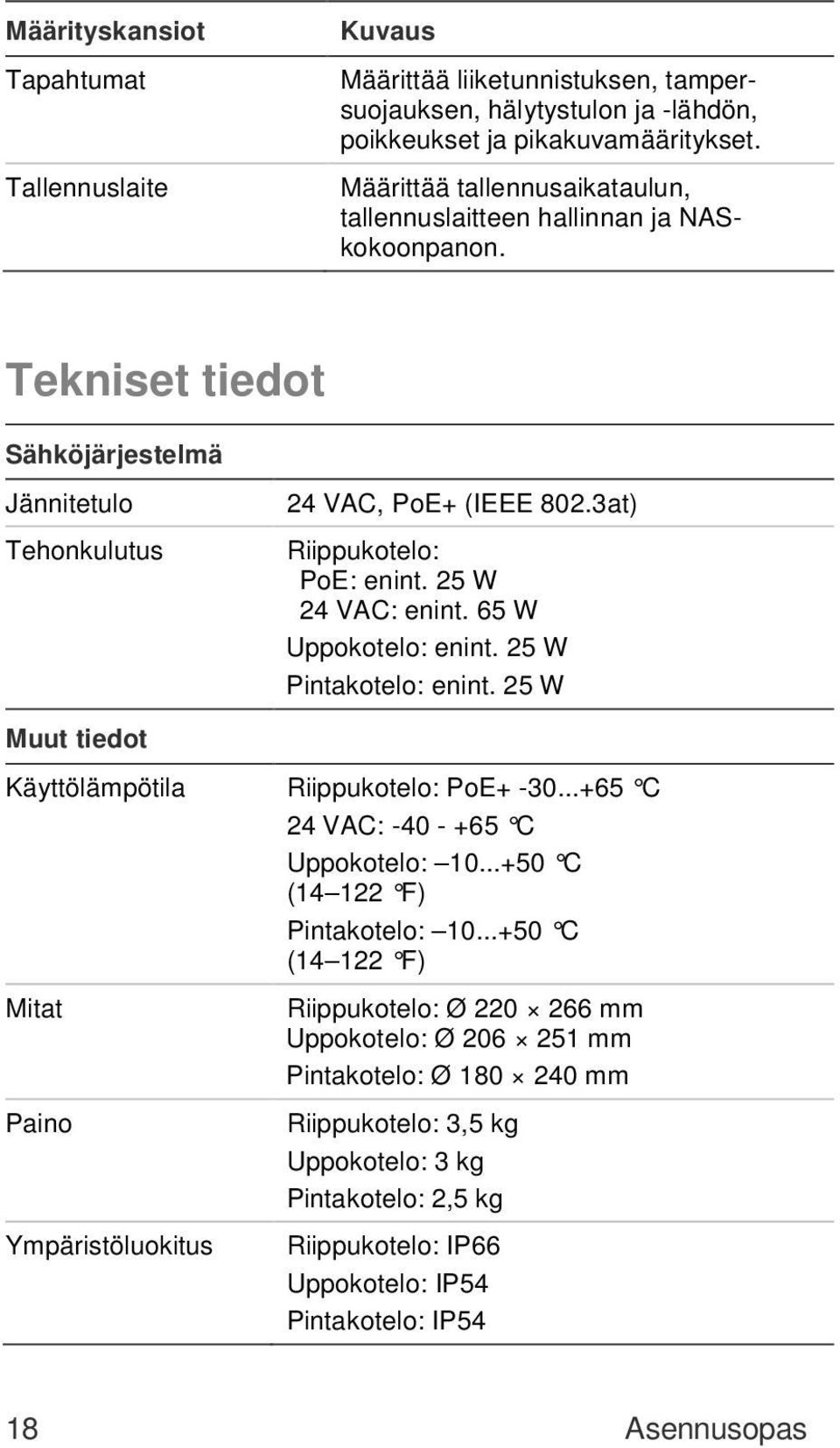

18 Määrityskansiot Tapahtumat Tallennuslaite Kuvaus Määrittää liiketunnistuksen, tampersuojauksen, hälytystulon ja -lähdön, poikkeukset ja pikakuvamääritykset. Määrittää tallennusaikataulun, tallennuslaitteen hallinnan ja NASkokoonpanon. Tekniset tiedot Sähköjärjestelmä Jännitetulo Tehonkulutus Muut tiedot 24 VAC, PoE+ (IEEE 802.3at) Riippukotelo: PoE: enint. 25 W 24 VAC: enint. 65 W Uppokotelo: enint. 25 W Pintakotelo: enint. 25 W Käyttölämpötila Riippukotelo: PoE C 24 VAC: C Uppokotelo: C ( F) Pintakotelo: C ( F) Mitat Riippukotelo: Ø mm Uppokotelo: Ø mm Pintakotelo: Ø mm Paino Ympäristöluokitus Riippukotelo: 3,5 kg Uppokotelo: 3 kg Pintakotelo: 2,5 kg Riippukotelo: IP66 Uppokotelo: IP54 Pintakotelo: IP54 18 Asennusopas

19 Liitinnastat Tavallisessa UTP/STP-kaapelissa on kahdeksan johtoa, joista jokainen on värikoodattu. Seuraavassa esitetään nastojen määritykset ja suora- ja ristikaapeliliitäntöjen värit: Kuva 5: Suora kaapeli 1 Valkoinen/oranssi Valkoinen/oranssi 1 2 Oranssi Oranssi 2 3 Valkovihreä Valkovihreä 3 4 Sininen Sininen 4 5 Valkoinen/sininen Valkoinen/sininen 5 6 Vihreä Vihreä 6 7 Valkoinen/ruskea Valkoinen/ruskea 7 8 Ruskea Ruskea 8 Kuva 6: ristikaapeli 1 Valkoinen/oranssi Valkoinen/oranssi 1 2 Oranssi Oranssi 2 3 Valkovihreä Valkovihreä 3 4 Sininen Sininen 4 5 Valkoinen/sininen Valkoinen/sininen 5 6 Vihreä Vihreä 6 7 Valkoinen/ruskea Valkoinen/ruskea 7 8 Ruskea Ruskea 8 Ennen kaapeleiden käyttöön ottamista verkossasi varmista, että liitetyillä kaapeleilla on sama nastakokoonpano ja väri kuin yllä. Asennusopas 19
