Piilotettu verkkokamera. Pikakäyttöohje-suomi. Tämä pikaohje koskee kohteita DS-2CD6412FWD-10, DS-2CD6412FWD-20, DS-2CD6412FWD-30 UD.

Transkriptio

1 Piilotettu verkkokamera Pikakäyttöohje-suomi Tämä pikaohje koskee kohteita DS-2CD6412FWD-10, DS-2CD6412FWD-20, DS-2CD6412FWD-30 UD.6L0201B1295A01EU 1

2 Tietoja säädöksistä Piilotettu verkkokamera Pikakäyttöohje EU:n vaatimustenmukaisuusvakuutus Tämä tuote ja sen mukana mahdollisesti toimitetut lisävarusteet on varustettu CE-merkinnällä. Siten ne ovat pienjännitedirektiivissä 2006/95/EY, EMC-direktiivissä 2004/108/EY ja RoHS-direktiivissä 2011/65/EU mainittujen yhdenmukaistettujen eurooppalaisten standardien mukaisia. 2012/19/EU (WEEE-direktiivi): Tällä symbolilla merkittyjä tuotteita ei saa hävittää lajittelemattoman yhdyskuntajätteen mukana EU:n alueella. Kierrätä tuote asianmukaisesti palauttamalla se paikalliselle myyjälle vastaavan uuden laitteen hankkimisen yhteydessä tai vie se asianmukaiseen keräyspisteeseen. Lisätietoja: /66/EY (paristo- ja akkudirektiivi): Tässä tuotteessa on paristo tai akku, jota ei saa hävittää lajittelemattoman yhdyskuntajätteen mukana EU:n alueella. Lisätietoja paristosta tai akusta on tuotteen dokumentaatiossa. Paristo tai akku on merkitty tällä symbolilla, jossa voi olla käytetyn aineen kirjainmerkintä eli kadmium (Cd), lyijy (Pb) tai elohopea (Hg). Kierrä paristo tai akku asianmukaisesti viemällä se myyjälle tai asianmukaiseen keräyspisteeseen. Lisätietoja: Tutustu turvallisuussyistä CD:llä olevan käyttöohjeen turvallisuusohjekohtaan. 1

3 DC 12V RESET LAN(PoE) RS232 RXD TXD GND IN1 1B 1A ALARM AUDIO IN AUDIO OUT VIN1 SD 1 Osaluettelo Piilotettu verkkokamera Pikakäyttöohje

4 Nro Kuvaus Nro Kuvaus 1 Pääyksikkö 11 PoE & verkko 2 Virran LED-merkkivalo 12 Kiinnityskisko 3 Tilan LED-merkkivalo 13 Suorakaiteen muotoinen anturiyksikkö 4 Yhteyden LED-merkkivalo 14 Koristekansi 5 Ääniliitäntä 15 Suora asennusjalusta 6 RJ-12-kaapeli 16 Sylinterinmuotoinen anturiyksikkö 7 Micro SD -korttipaikka 17 RJ-12-liitäntä 8 Nollauspainike 18 Pyöreä asennusjalusta kaiteelle 9 RS-232- & hälytysliitäntä 19 Kiinteätarkenteinen kamera 10 Virtaliitäntä 20 Kattoasennusjalusta 3

5 2 Asennus Pääyksikön asennus: Piilotettu verkkokamera Pikakäyttöohje Vakiokiinnityskiskon asennus 2.1 Suorakaiteen muotoisen anturiyksikönasennus Piilotettu asennus Pääyksikön kiinnitys Poraa pinta Kiinnitä jalusta Asenna yksikkö 4

6 2.1.2 Näkyvä asennus Piilotettu verkkokamera Pikakäyttöohje Kiinnitä suorakaiteen muotoinen anturiyksikkö kansi Kiinnitä 2.2 Sylinterinmuotoisen anturiyksikön asennus Poraa pinta Kiinnitä jalusta Asenna anturi 5

7 2.3 Kiinteätarkenteisen kameran asennus Kiinnitä kattoasennusjalusta Kiinnitä kansi Kierrä jalusta paikoilleen kiinteätarkenteinen yksikkö lenkillä Kiinnitä Knob Lock Nut Asenna kiinteätarkenteinen yksikkö jalustaan Viimeistele asennus 6

8 3 Verkkokameran määritys LAN-verkossa Tarkoitus: Verkkokameran voi näyttää ja määrittää LAN-verkon (lähiverkko) kautta yhdistämällä se samaan aliverkkoon tietokoneen kanssa. Asenna sen jälkeen SADP-ohjelmisto, jonka avulla voi etsiä ja muuttaa verkkokameran IP-osoitteen. Seuraavassa kuvassa näkyy, miten verkkokamera ja tietokone yhdistetään kaapeleilla. Figure 3-1 Kytkentä LAN-verkossa Määritä kameran IP-osoite LAN-verkossa käyttöä varten. Vaiheet: 1. Asenna SADP-ohjelmistotyökalu, jonka avulla verkkokameran voi tunnistaa automaattisesti LAN-verkossa (ks. kuva 3-2). 2. Vaihda kameralle sama IP-osoite ja aliverkon peite kuin tietokoneessa. Määritä IP-osoite SADP-ohjelmistolla seuraavien ohjeiden mukaan: 7

9 Aktiivisten laitteiden haku online-tilassa Kun SADP-ohjelmisto on käynnistynyt, se etsii automaattisesti online-laitteet 15 sekunnin välein siitä aliverkosta, jossa tietokone on. Laitetietojen muokkaus Vaiheet: Figure 3-2 Online-laitteiden haku 1). Valitse muokattava laite laiteluettelosta, ks. Figure 3-3. Laitteen verkkoparametrit näkyvät verkkoparametrien muokkauspaneelin (Modify Network Parameters) oikealla puolella. 8

10 2). Muuta muokattavia verkkoparametreja, esim. IP-osoitetta ja portin numeroa. 3). Kirjoita laitteen pääkäyttäjätilin salasana Password-kenttään ja tallenna muutokset napsauttamalla Save (Tallenna). Figure 3-3 Laitteen valinta 3. Kirjoita verkkokameran IP-osoite verkkoselaimen osoitekenttään live-videon näyttämistä varten. IP-osoitteen oletusarvo on " ". Oletusarvoinen käyttäjänimi on "admin" ja salasana "12345". Käytä verkkokameraa toisista aliverkoista asettamalla yhdyskäytävä verkkokameralle sisäänkirjautumisen jälkeen. 9

11 4 Käyttö verkkoselaimen kautta Vaiheet: 1. Avaa verkkoselain. 2. Kirjoita verkkoselaimen osoitekenttään verkkokameran IP-osoite ja siirry sisäänkirjautumisliittymään painamalla Enter-näppäintä. 3. Jos et pääse käyttämään kameraa verkkoselaimen kautta, toista kohta Anna käyttäjänimi ja salasana. 5. Napsauta Login (Kirjaudu sisään). Figure 4-1 Sisäänkirjautumisliittymä 6. Asenna lisäosa, kun selain pyytää sitä. Lataa lisäosa, käynnistä asennus ja sulje selain. Napsauta sen jälkeen Next (Seuraava). 10

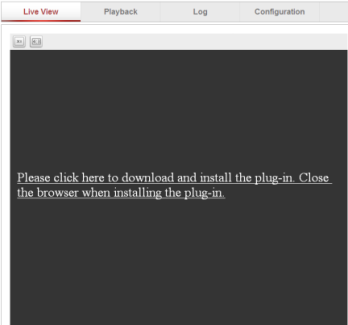

12 Figure 4-2 Lisäosan lataus Figure 4-3 Lisäosan asennus 7. Avaa verkkoselain uudelleen lisäosan asennuksen jälkeen ja kirjaudu sisään toistamalla vaiheet Kamera on valmis käytettäväksi. 11
