1 DEVIflex -lämmityskaapeli IEC 60800:2009 -hyväksytty PVC-ulkovaippa Pyöreä rakenne 360 asteen suojaus Paransimme entisestään lämpökaapeliamme. DTIP on nyt DEVIflex. DEVIflex Vahva. Luotettava. Takuulla parempi. Intelligent solutions with lasting effect devi.fi

2 Sähkölämmityskaapeleiden pioneerilta Viimeisin innovaatio kaapelin suunnittelussa Olemme valmistaneet sähkölämmityskaapeleita yli 50 vuoden ajan. Uusin innovaatiomme DEVIflex lämpökaapeli on monen vuoden kokemuksen ja asiakkailta saatujen palautteiden lopputulos. Tämä uusi kaapeli on paikkansa ansainnut manttelinperijä erittäin menestyneelle DTIP-lämpökaapelillemme. Ratkaisu, jota on odotettu Olemme aina asettaneet ammattiasentajat suunnittelu- ja innovaatioprosessimme keskiöön. Keskustelemme jatkuvasti sekä DEVIn käyttäjien että muiden ammattilaisten kanssa selvittääksemme mahdollisimman hyvin, miten tuotteemme toimivat käytännössä ja mitä parannuksia niihin toivotaan. DEVIflex on tulos tästä vuorovaikutuksesta. DEVIflex -lämpökaapeli Teho: Rakenne: Suojamaadoitus: Liitoskaapeli: Ulkovaippa: Käyttökohteet: 6 W/m, 10 W/m, 18 W/m Pyöreä, 2-johdinkaapeli, varustettu 2,3 metrin liitoskaapelilla 100 % suojamaadoitus, alumiinifolio yhdessä tinatusta kuparista valmistetun maahdoitusjohdon kanssa 2,3 m DTCL, 3 x 1,5 mm 2 tai 3 x 2,5 mm 2 yhtenäiset kuparijohtimet, keltainen/vihreä maadoitusjohdin PVC Uudisrakentaminen ja remontointi Betonilattiat Putkien seuranta DEVIcell -kuivajärjestelmä puu- laminaatti-lattiapinnoiteisiin 2

3 DEVIflex -kaapelin suunnittelu Tehty helppoa elämää varten Olemme ylpeitä kyvystämme kehittää helppokäyttöisiä, älykkäitä ja luotettavia lämmitysratkaisuja. Suunnitellessaan uuttaa kaapelia insinöörimme keskittyivät parantamaan sekä helppokäyttöisyyttä että luotettavuutta. Niinpä DEVIflex lämpökaapelissa yhdistyy suurempi vahvuus erinomaiseen kestävyyteen. Asennuksen helpottamiseksi sekä DEVIflex -kaapelilla että -liitoskaapelilla on nyt pyöreä profiili, joka estää kiertymistä ja helpottaa taivuttamista. DEVIflex lämpökaapeli on kauttaaltaan suojamaadoitettu 2-johdinkaapeli joka on varustettu 2,3 metrin helposti kuorittavalla liitoskaapelilla. DEVIflex lämpökaapeli on täysin IEC 60800:2009 -standardin vaatimusten mukainen. Suunnittelutavoitteemme Suurempi vahvuus Helpompi asentaminen Ylivoimainen luotettavuus 02. Jäähdytetty ydintä myöten Kaksoisjohdinsisäkaapeli jäähdytetään vesialtaassa. Jotta XLPE-eristysmateriaali saavuttaa vaaditun lujuuden, kaapeli kulkee reitin läpi useita kertoja. 01. Lämpökaapelin sydän DEVIflex-kaksoisjohdinkaapelin johtimet yksilöidään jokaiseen kaapelipituuteen, jotta ne vastaavat haluttuja vastusarvoja. XLPE-eristysmateriaali, joka antaa kaapelille sen lujuuden, puristetaan kahden johtimen ympärille 190 C:n lämpötilassa. 3

4 Kaapelin osat Kaksoisjohtimet XLPE-eristys Maadoitusjohdin 360 suojamaadoitus PVC-ulkovaippa Rakennettu kestämään vaativissa oloissa Parantaaksemme edelleen kaapelin kestävyyttä ja asennuksen helppoutta kehitimme uuden kaksoisjohdinkaapelin, jossa on yksi helposti kuorittava, yhtenäisestä johtimesta tehty liitoskaapeli. Käytön helpottamiseksi sekä lämpökaapelilla että -liitoskaapelilla on nyt pyöreä profiili. DEVIflex -kaapelissa on nyt myös täysi 360 asteen alumiinisuojaus, erillinen maadoitusjohdin ja XLPE-eristys. Luja PVC-suojus tarjoaa lisäturvallisuutta ja -luotettavuutta vuosien ongelmattomaan käyttöön. 03. Ura maadoitusjohtimelle Tinatusta kuparista tehty maadoitusjohdin on ohjattu sille tarkoitettuun uraan sisäkaapelin XLPEeristyksessä Varmasti suojattu 05. Kaapelin pinnoitus Kun maadoitusjohdin on paikallaan, alumiinisuojus kiedotaan kaapelin ympärille ja se suojaa täysin sisäytimen ja maadoitusjohtimen antaen maksimisuojan. Keskinopeudella 100 m/min kaapeli pinnoitetaan vahvalla, taipuisalla PVC:llä.

5 Helpompi asennus Uuden kaapelin monipuolisuus ja helppo asennettavuus selittyy sen pyöreällä profiililla ja taipuisalla PVC-suojuksella. DEVIflex sopii lähes kaikkiin käyttökohteisiin, uudisrakentamisesta saneeraukseen. Liitoskaapeli niitataan varmasti ennen kuin se kapseloidaan lisäturvallisuuden antamiseksi. Lämpökaapelin ja kylmäkaapelin liitoskohta on selvästi näkyvillä ettei lämmityskaapelia asenneta vahingossa seinälle. 06. Laatutestattu Jokainen kaapeli testataan tarkasti. Monen pisteen testaukseen sisältyy vastuksen mittaaminen, korkeajännitteen syöttäminen ( V) ja materiaalien tarkastukset - jokaisen DEVI-kaapelin laatukriteerien täyttätymisen varmistamiseksi. 07. Täydellistä tai ei mitään Käytämme edistyksellisiä tietokoneprosesseja kaapeleiden laadun varmistamiseksi. Lämpöaapelin teknisten ja laadullisten vaatimusten varmistamiseksi kaapeli testataan, tutkitaan ja mitataan useita kertoja. 5

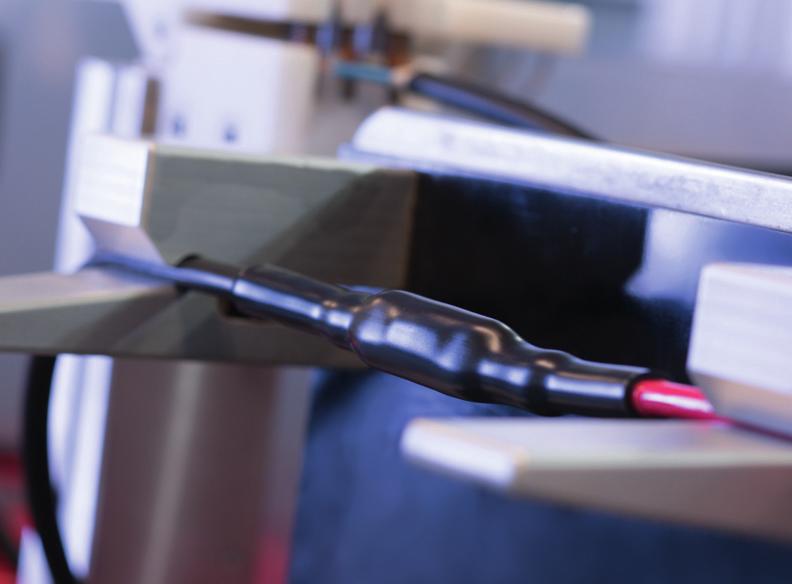

6 Meidän laatumme, sinun mielenrauhasi Hallitsemmemme täydellisen tuotantoprosessin kaikkista aspekteista, raaka-aineista ja lopulliseen testaamiseen ja pakkaamiseen. DEVIflex on niin kestävä ja luja, että olemme luoneet kokonaan uuden 20 vuoden DEVIwarranty takuun sitä varten. DEVIflex valmistetaan uusinta tekniikkaa käyttävässä tehtaassamme Grodziskissa, Puolassa. Ennen pakkaamista jokainen kaapeli tarkastetaan ja testataan yksityiskohtaisesti. Testaus sisältää vastuksen ja korkeajännitteen testit sekä materiaalien tarkastukset jokaisen DEVIflex -kaapelin moitteettoman laadun takaamiseksi. 14 Kun kaikki 14 testiä on saatettu loppuu ja läpäisty niin DEVIflex lämpökaapelit ovat valmiita pakattavaksi ja lähetettäviksi eteenpäin. 08. Vesitiivis rakenne Liitoskaapeli kiinnitetään lämmityskaapeliin puristusholkein ja tiivistetään sitten alustavati kutistussukalla, jotta siitä saadaan vesitiivis ja luja. Sen halkaisija on pienempi ja profiili pyöreä asennuksen helpottamiseksi. Kytkentä tarkistetaan tietokonetekniikalla. 09. Silminnähtävää laatua Luja liitoskaapelin kytkentä kutistepinnoitetaan vahvalla, liekinkestävällä polyolefiinilla maksimaalisen suojauksen ja kestävyyden aikaansaamiseksi. Se näkyy selkeästi ja on välittömästi tunnistettavissa, mikä varmistaa, että lämpökaapelia ei vahingossa asenneta seinälle. 6

7 m kaapelia voidaan valmistaa DEVIn Grodziskin tehtaalla päivittäin Käytettävissäsi kun tarvitse meitä Kansainvälinen asiakaspalvelukeskusten ja hyväksyttyjen myyjien verkostomme tarkoittaa, että asiantuntijatuki on aina lähellä, kun sitä tarvitaan. 11. Allekirjoitettu, sinetöity ja toimitettu Kun DEVIflex -kaapelit ovat läpäisseet kaikki testit, ne ovat valmiita pakattaviksi ja rahdattaviksi. Jokaiseen pakkaukseen merkitään selvästi sisältö ja kaapelin tekniset tiedot ja mukaan pakataan monikielinen käyttöopas. DEVIn keskusvarastosta Vejlessä, Tanskassa DEVIflex -kaapelit lähetetään asiakkaille kautta maailman. 10. Lopullinen hyväksyntä Kaikkein nykyaikaisimmilla kamera- ja tietokonevertailutekniikoilla liitoskaapelikytkentää ja loppukytkentää verrataan automaattisesti teknisiin vaatimuksiin. 7

8 Valmis tulevaisuuteen Seuraavan sukupolven tekniikka Niiden 50 vuoden aikana, jolloin olemme suunnitelleet ja valmistaneet sähkölämmityskaapeleita, tämä on ensimmäinen DEVI-tuote, jolle on myönnetty DEVIwarranty takuu. Se kertoo kaiken, mitä pitää tietää DEVIflex -kaapelin laadusta, luotettavuudesta ja kestävyydestä. Se ei ole ainoastaan valmis tulevaisuuteen: se todella taataan seuraavan 20 vuoden ajaksi. Jos haluat lisätietoja uudesta DEVIflex -kaapelista tai mistä tahansa muusta sähkölämmitystuotteestamme tai -ratkaisustamme Käy osoitteessa devi.fi Luotettava kumppani DEVI perustettiin Kööpenhaminassa, Tanskassa vuonna Olimme 1960-luvun alussa edelläkävijöitä ensimmäisten lämmityskaapelien kehittämisessä ja olemme siitä lähtien innovoineet uusia tekniikoita ja ratkaisuja. VBHQB120 Oy Danfoss AB Danfoss Lampö Niittytaival 13, Espoo Puh: devi.fi, lampo.danfoss.fi
