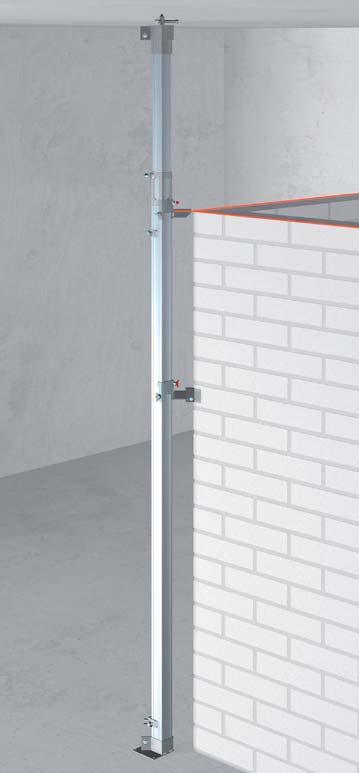

2 AU -AL-UURAUSJOHDE AU -AL-muurausjohde Alumiinisella muurausjohteella linjataan monipuolisesti muuratun rakenteen erilaiset muuraustilanteet julkisivu-, väliseinä-, halli- ja runkomuurauksissa niin matalissa kuin korkeissakin rakenteissa. Helppo ja nopea linjata Saumaus huoliteltavissa muuraustyön aikana Pysyy suorana säiden vaihteluissa 2 3 onikäyttöinen Oikein käytettynä pitkäikäinen Alan ammattilaisten kehittämä, käyttämä ja suosittelema Johdepaketti kasataan: 1 AL-johde 2 Kiinnitysosat 3 Langansiirto-osa 4 Tukiosa 1 Kaikkia osia myydään yksittäin. 2 4 Valmiita pakettivaihtoehtoja sivuilla AL-johde AL-johde valitaan muurattavan rakenteen korkeuden mukaan. Teleskooppisia (korkeus portaattomasti säädettävissä) ja yksiosaisia AL-johteita voidaan kasata päällekkäin AL-johde: teleskooppi 1,70 2,70 m INI - U2175: AL-ulkoputki 1,50 m - U2120: AL-liuku 12 cm - S215: AL-sisäputki 1,50 m 225 AL-johde: teleskooppi 2,45 3,75 m - U225: AL-ulkoputki 2,25 m - U2120: AL-liuku 12 cm - S220: AL-sisäputki 2,0 m 230 AL-johde: teleskooppi 2,95 5,00 m - U230: AL-ulkoputki 2,75 m - U2120: AL-liuku 12 cm - S2275: AL-sisäputki 2,75 m U235 AL-johde: ulkoputki 3,25 m S065 AL-johde: jatko-osa 0,65 m Nyt saatavilla toivottu INI-koko 6

3 AU -AL-UURAUSJOHDE 2 Kiinnitysosat Kiinnitysosat valitaan AL-johteen käyttöpaikan mukaan. Sovellettavissa myös muihin käyttöpaikkoihin. Väliseinämuuraus 31Y 31A Johde-yläpika Johde-alaosa 31Y 31A Julkisivumuuraus V V V P Runko- ja hallimuuraus Kiinnitysosat ylös : kulma 3 pyöreä 52 x 72 cm Kiinnitysosat välille - 323: kulma 3 neliö 52 x 72 cm Kiinnitysosat vaihto - 321: kulma 1 neliö 18 x 45 cm Kiinnitysosat alas - 321: kulma 1 neliö 18 x 45 cm - 31P: johde-perus 51 tai 51 Tukijalkasetti - 593: tukijalkasetti-yläosa - 597: tukilajkasetti-al-sivutuki, 2 kpl käyttöalue: AL-johde 2,45 3,75 m tai 51 = INI-malli - 597: tukilajkasetti-al-sivutuki, 2 kpl käyttöalue: AL-johde 1,35 2,25 m 51-1 tai 51-1 Runkomuuraus 1 krs - 51 tai 51: tukijalkasetti - 595: runko-alaosa - : runko-sivutuen alaosa, 2 kpl 51-2 tai 51-2 Runkomuuraus 2 krs - 51 tai 51: tukijalkasetti - S065: AL-johde jatko-osa 0,65 m - : runko-sivutuen alaosa, 2 kpl 52 tai 52 Halli-/runkomuuraus - 51 tai 51: tukijalkasetti - 598: tukijalkasetti seinä/lattia 75 cm sarana 53 tai 53 Hallimuuraus - 51 tai 51: tukijalkasetti - 31AKX: johde-alaosa KX - 591: tukijalkasetti alalatta 70 cm, 2 kpl 51 tai V V V P 51-1 tai tai 51-2 S tai tai AKX

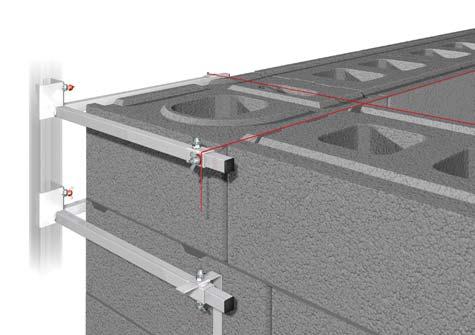

4 AU -AL-UURAUSJOHDE 3 Langansiirto-osat (LSO) ja 4 Tukiosat Langansiirto-osat mahdollistavat AL-johteen asentamisen irti muurauksesta. Langansiirto-osa valitaan muuraustilanteen mukaan. Laastisaumat saadaan huoliteltua muurauksen yhteydessä kerralla valmiiksi. Tukiosia käytetään tarvittaessa varmistamaan linjauksen suoruus esimerkiksi silloin, kun AL-johde on säädetty lähelle maksimipituutta ja/tai lankalinja on pitkä. Langansiirto-osat (LSO) LSO1 30 mm ulkokulma LSO1 50 mm runkomuuraus sisäkulma Runkomuurauksen sisäkulmiin LSO1 65 mm ulko-/sisäkulma Yleisin malli LSO1 150 mm terävä sisäkulma 42070TOLA LSO2 70 mm toppari - 42R070: LSO2 runko, sakarat 70 mm - 42TO: pikkuosa toppain - 42LA: pikkuosa langanohjain Päättyviin seiniin 42070LALA LSO2 70 mm lyhytvartinen - 42R070: LSO2 runko, sakarat 70 mm - 42LA: pikkuosa langanohjain, 2 kpl Kerrostalon ulkokulmassa yleisin malli 42150LALA LSO2 150 mm keskipitkä - 42R150: LSO2 runko, sakarat 150 mm - 42LA: pikkuosa langanohjain 2 kpl Runkomuurauksen ulkokulmiin 42500LALA LSO2 500 mm pitkävartinen - 42R500: LSO2 runko, sakarat 500 mm - 42LA: pikkuosa langanohjain, 2 kpl Runkomuurauksiin 41065Y 42070TOLA 42070LILI 42150LILI 42500LILI Tukiosat LSO1 65 mm + Y-tukikulma : LSO1 65 mm ulko-/sisäkulma - 41Y: pikkuosa Y-kulma LSO2 70 mm toppari - 42R070: LSO2 runko, sakarat 70 mm - 42TO: pikkuosa toppain - 42LA: pikkuosa langanohjain LSO2 70 mm liukutoppari - 42R070: LSO2 runko, sakarat 70 mm - 42LI: pikkuosa liukutoppain 2 kpl LSO2 150 mm liukutoppari - 42R150: LSO2 runko, sakarat 150 mm - 42LI: pikkuosa liukutoppain, 2 kpl LSO2 500 mm liukutoppari - 42R500: LSO2 runko, sakarat 500 mm - 42LI: pikkuosa liukutoppain, 2 kpl 8

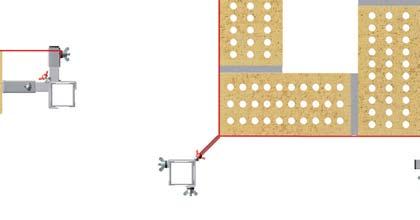

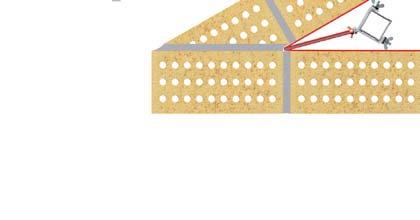

5 AU -AL-UURAUSJOHDE, ITTATIKKU Langansiirto-osien (LSO) käyttöpaikkoja Alla olevassa kuvassa näkyy langansiirto-osien suunnitellut käyttöpaikat. Langansiirto-osia voidaan soveltaen käyttää myös muissa tilanteissa. ittatikku ittatikulla saadaan kätevästi mitattua Johde-alaosan (31A) oikea paikka, kun AL-johteessa käytetään langansiirto-osaa (41065) LSO1 65 mm ulko-/ sisäkulma muurauksen ulko- tai sisäkulmassa langansiirto-osaa (42070 TOLA) LSO2 70 mm toppari muurauksen päättyvässä seinässä 991 ittatikku 9

6 AU -AL-UURAUSJOHDE, JOHDEPAKETTEJA Johdepaketti väliseinämuuraukseen, muurauksessa ulkokulma tai sisäkulma Valitse johdepakettiin AL-johde käyttöpituuden ja huonekorkeuden mukaan. VS175-CI PAKETTI: AL-VÄLISEINÄUURAUS 1,75 2,75 m, ulko-/sisäkulma : AL-johde: teleskooppi 1,70 2,70 m INI VS25-CI PAKETTI: AL-VÄLISEINÄUURAUS 2,50 3,80 m, ulko-/sisäkulma - 225: AL-johde: teleskooppi 2,45 3,75 m VS30-CI PAKETTI: AL-VÄLISEINÄUURAUS 3,00 5,05 m, ulko-/sisäkulma - 230: AL-johde: teleskooppi 2,95 5,00 m Yksi johdepaketti sisältää seuraavat tuotteet: 2175, 225 tai 230 AL-johde: teleskooppi pituus valinnan mukaan 31Y Kiinnitysosa: johde-yläpika 31A Kiinnitysosa: johde-alaosa LSO1 65 mm ulko-/sisäkulma 41065Y LSO1 65 mm + Y-tukikulma 31Y Helpota linjausta ittatikulla! Katso sivu 9 31A 10

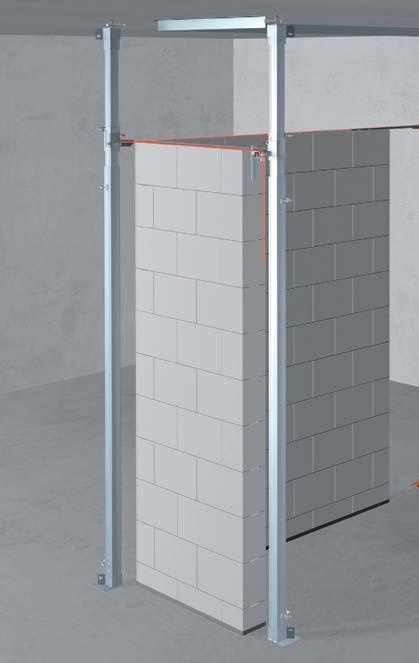

7 AU -AL-UURAUSJOHDE, JOHDEPAKETTEJA Johdepaketti väliseinämuuraukseen, muurauksessa päättyvä seinä Valitse johdepakettiin AL-johde käyttöpituuden ja huonekorkeuden mukaan. VS175-EE PAKETTI: AL-VÄLISEINÄUURAUS 1,75 2,75 m, päättyvä seinä : AL-johde: teleskooppi 1,70 2,70 m INI VS25-EE PAKETTI: AL-VÄLISEINÄUURAUS 2,50 3,80 m, päättyvä seinä - 225: AL-johde: teleskooppi 2,45 3,75 m VS30-EE PAKETTI: AL-VÄLISEINÄUURAUS 3,00 5,05 m, päättyvä seinä - 230: AL-johde: teleskooppi 2,95 5,00 m Yksi johdepaketti sisältää seuraavat tuotteet: 2175, 225 tai 230 AL-johde: teleskooppi pituus valinnan mukaan 31Y Kiinnitysosa: johde-yläpika 31A Kiinnitysosa: johde-alaosa 42070TOLA LSO2 70 mm toppari 42070TOLA LSO2 70 mm toppari 31Y Helpota linjausta ittatikulla! Katso sivu 9 31A 11

8 AU -AL-UURAUSJOHDE, JOHDEPAKETTEJA Johdepaketti julkisivumuuraukseen, muurauksessa ulkokulma tai sisäkulma Valitse johdepakettiin AL-johde käyttöpituuden ja muurauksen korkeuden mukaan. US175-CI PAKETTI: AL-JULKISIVUUURAUS 1,70 2,70 m, ulko-/sisäkulma : AL-johde: teleskooppi 1,70 2,70 m INI US25-CI PAKETTI: AL-JULKISIVUUURAUS 2,45-3,75 m, ulko-/sisäkulma - 225: AL-johde: teleskooppi 2,45 3,75 m US30-CI PAKETTI: AL-JULKISIVUUURAUS 2,95-5,00 m, ulko-/sisäkulma - 230: AL-johde: teleskooppi 2,95 5,00 m Yksi johdepaketti sisältää seuraavat tuotteet: 2175, 225 tai 230 AL-johde: teleskooppi pituus valinnan mukaan V Kiinnitysosat ylös : kulma 3 pyöreä 52 x 72 cm P Kiinnitysosat alas - 321: kulma 1 neliö 18 x 45 cm - 31P: johde-perus LSO1 65 mm ulko-/sisäkulma 41065Y LSO1 65 mm + Y-tukikulma V P 12

9 AU -AL-UURAUSJOHDE, JOHDEPAKETTEJA Johdepaketti julkisivumuuraukseen ja väliseinämuuraukseen, muurauksessa ulkokulma, sisäkulma tai päättyvä seinä Valitse johdepakettiin AL-johde käyttöpituuden ja muurauksen tai huonekorkeuden mukaan. VSUS175-CIEE PAKETTI: AL-VÄLISEINÄUURAUS 1,75 2,75 m JA JULKISIVUUURAUS 1,70 2,70 m, ulkokulma/sisäkulma/päättyvä seinä : AL-johde: teleskooppi 1,70 2,70 m INI VSUS25-CIEE PAKETTI: AL-VÄLISEINÄUURAUS 2,50 3,80 m JA JULKISIVUUURAUS 2,45 3,75 m, ulkokulma/sisäkulma/päättyvä seinä - 225: AL-johde: teleskooppi 2,45 3,75 m VSUS30-CIEE PAKETTI: AL-VÄLISEINÄUURAUS 3,00 5,05 m JA JULKISIVUUURAUS 2,95 5,00 m, ulkokulma/sisäkulma/päättyvä seinä - 230: AL-johde: teleskooppi 2,95 5,00 m Yksi johdepaketti sisältää seuraavat tuotteet: 2175, 225 tai 230 AL-johde: teleskooppi pituus valinnan mukaan V Kiinnitysosat ylös : kulma 3 pyöreä 52 x 72 cm P Kiinnitysosat alas - 321: kulma 1 neliö 18 x 45 cm - 31P: johde-perus 31Y Kiinnitysosa: johde-yläpika 31A Kiinnitysosa: johde-alaosa LSO1 65 mm ulko-/sisäkulma 41065Y LSO1 65 mm + Y-tukikulma 42070TOLA LSO2 70 mm toppari 42070TOLA LSO2 70 mm toppari Johdepaketti julkisivumuurauksen ulkokulmassa. Helpota linjausta ittatikulla! Katso sivu 9 Johdepaketti väliseinämuurauksen ulkokulmassa (käytettävissä myös sisäkulmassa) ja päättyvässä seinässä. 13

10 AU -AL-UURAUSJOHDE, JOHDEPAKETTEJA Johdepaketti julkisivumuuraukseen, korkea rakennus Korkean rakennuksen johdepaketti kasataan alin johdeosio tarvittava määrä keskimmäisiä johdeosioita ylin johdeosio, jonka johdepituus valitaan tilanteen mukaan. langansiirto-osat ulko-/sisäkulmaan (-CI) tai ulkokulmaan (-FJ). KT-A325-xx Katso muut langansiirto-osat, sivu 8. KT-A325-XX ALIN JOHDEOSIO 3,25 m SISÄLTÄÄ U235 AL-johde: ulkoputki 3,25 m V Kiinnitysosat välille - 323: kulma 3 neliö 52 x 72 cm 321 Kiinnitysosa: kulma 1 (vaihto) P Kiinnitysosat alas - 321: kulma 1 neliö 18 x 45 cm - 31P: johde-perus LANGANSIIRTO-OSA JA TUKIOSA XX=CI ULKO- TAI SISÄKULAAN LSO1 65 mm ulko-/sisäkulma 41065Y LSO1 65 mm + Y-tukikulma XX=FJ ULKOKULAAN 42070LALA LSO2 70 mm lyhytvartinen 42070LILI LSO2 70 mm liukutoppari KT-K325 31V 31P Johdepaketin pituutta voidaan kasvattaa KT-K325-osiolla (3,30 m) tarvittavaan korkeuteen KT-K325 U235 S065 KESKIÄINEN JOHDEOSIO 3,25 + 0,05 = 3,30 m SISÄLTÄÄ AL-johde: ulkoputki 3,25 m AL-johde: jatko-osa 0,65 m V Kiinnitysosat välille - 323: kulma 3 neliö 52 x 72 cm 321 Kiinnitysosa: kulma 1 (vaihto) V 14

11 AU -AL-UURAUSJOHDE, JOHDEPAKETTEJA Ylimmäiseksi johdeosioksi valitaan teleskooppinen AL-johde. KT-Y175, KT-Y25 tai KT-Y30 KT-Yxxx 2xxx S V KT-Y175 KT-Y25 KT-Y30 YLIN JOHDEOSIO min. 1,75 max. 5,05 m SISÄLTÄÄ AL-johde: teleskooppi pituus valinnan mukaan AL-johde: jatko-osa 0,65 m Kiinnitysosat ylös : kulma 3 pyöreä 52 x 72 cm Paketissa AL-johteena : AL-johde: teleskooppi 1,70 2,70 m INI - 225: AL-johde: teleskooppi 2,45 3,75 m - 230: AL-johde: teleskooppi 2,95 5,00 m Kerrostalopaketin valinta: AL-JOHDEPKT ALIN Valitse langansiirto-osa ja tukiosa: malli CI tai FJ. Tuotekoodin XX = CI tai FJ tehdyn valinnan mukaan. Amutektuotekoodi AL-johdepituus yhteensä min. m KESKI- ÄINEN max. m m kpl m KTAK0Y175-XX PKT: AL-KT 5,00 6,00 m + LSOT 5,00 6,00 3,25 0 0,00 1,75 2,75 KTAK0Y25-XX PKT: AL-KT 5,75 7,05 m + LSOT 5,75 7,05 3,25 0 0,00 2,50 3,80 KTAK0Y30-XX PKT: AK-KT 6,25 8,30 m + LSOT 6,25 8,30 3,25 0 0,00 3,00 5,05 KTAK1Y175-XX PKT: AL-KT 8,30 9,30 m + LSOT 8,30 9,30 3,25 1 3,30 1,75 2,75 KTAK1Y25-XX PKT: AL-KT 9,05 10,35 m + LSOT 9,05 10,35 3,25 1 3,30 2,50 3,80 KTAK1Y30-XX PKT: AL-KT 9,55 11,60 m + LSOT 9,55 11,60 3,25 1 3,30 3,00 5,05 KTAK2Y175-XX PKT: AL-KT 11,60 12,60 m + LSOT 11,60 12,60 3,25 2 6,60 1,75 2,75 KTAK2Y25-XX PKT: AL-KT 12,35 13,65 m + LSOT 12,35 13,65 3,25 2 6,60 2,50 3,80 KTAK2Y30-XX PKT: AL-KT 12,85 14,90 m + LSOT 12,85 14,90 3,25 2 6,60 3,00 5,05 KTAK3Y175-XX PKT: AL-KT 14,90 15,90 m + LSOT 14,90 15,90 3,25 3 9,90 1,75 2,75 KTAK3Y25-XX PKT: AL-KT 15,65 16,95 m + LSOT 15,65 16,95 3,25 3 9,90 2,50 3,80 KTAK3Y30-XX PKT: AL-KT 16,15 18,20 m + LSOT 16,15 18,20 3,25 3 9,90 3,00 5,05 KTAK4Y175-XX PKT: AL-KT 18,20 19,20 m + LSOT 18,20 19,20 3, ,20 1,75 2,75 KTAK4Y25-XX PKT: AL-KT ,25 m + LSOT 18,95 20,25 3, ,20 2,50 3,80 KTAK4Y30-XX PKT: AL-KT 19,45 21,50 m + LSOT 19,45 21,50 3, ,20 3,00 5,05 KTAK5Y175-XX PKT: AL-KT 21,50 22,50 m + LSOT 21,50 22,50 3, ,50 1,75 2,75 KTAK5Y25-XX PKT: AL-KT 22,25 23,55 m + LSOT 22,25 23,55 3, ,50 2,50 3,80 KTAK5Y30-XX PKT: AL-KT 22,75 24,80 m + LSOT 22,75 24,80 3, ,50 3,00 5,05 KTAK6Y175-XX PKT: AL-KT 24,80 25,80 m + LSOT 24,80 25,80 3, ,80 1,75 2,75 KTAK6Y25-XX PKT: AL-KT 25,55 26,85 m + LSOT 25,55 26,85 3, ,80 2,50 3,80 KTAK6Y30-XX PKT: AL-KT 26,05 28,10 m + LSOT 26,05 28,10 3, ,80 3,00 5,05 KTAK7Y175-XX PKT: AL-KT 28,10 29,10 m + LSOT 28,10 29,10 3, ,10 1,75 2,75 KTAK7Y25-XX PKT: AL-KT 28,85 30,15 m + LSOT 28,85 30,15 3, ,10 2,50 3,80 KTAK7Y30-XX PKT: AL-KT 29,35 31,40 m + LSOT 29,35 31,40 3, ,10 3,00 5,05 Kerrostalopakettien yksittäiset osiot: KT-A325-XX OSIO: AL-KT-alin 3,25 m + LSOT 3,25 3,25 3,25 KT-K325 OSIO: AL-KT-keski 0,05 + 3,25 m 3,30 3,30 1 3,30 KT-Y175 OSIO: AL-KT-ylin 0,05 + 1,70 2,70 m 1,75 2,75 1,75 2,75 KT-Y25 OSIO: AL-KT-ylin 0,05 + 2,45 3,75 m 2,50 3,80 2,50 3,80 KT-Y30 OSIO: AL-KT-ylin 0,05 + 2,95 5,00 m 3,00 5,05 3,00 5,05 31V min. m YLIN max. m ALIN KESKIÄINEN YLIN Tuote: KTAK1Y30-FJ ulkokulmassa. Käyttöalue 9,55 11,60 m 15

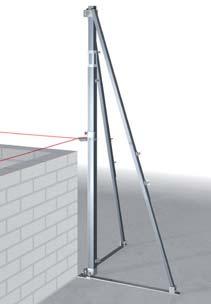

12 AU -AL-UURAUSJOHDE, JOHDEPAKETTEJA Johdepaketti runkomuuraukseen, muurauksessa ulkokulma, 1/1 krs Tätä johdepakettia käytetään, kun AL-johteen yläpäälle ei ole kiinnityspaikkaa rakenteessa. R25-GK R25-GK R175-GK ahdollisen seuraavan kerroksen linjaaminen onnistuu, kun koko johdekokonaisuus kiinnitetään kerrosta ylemmäksi. Kiinnitysosien kiinnitys mahdollista sekä pysty- että vaakasuoraan pintaan. Valitse johdepakettiin AL-johde käyttöpituuden ja muurauksen korkeuden mukaan. Langansiirto-osat saatavana myös sisäkulmaan (-CI). Katso myös muut langansiirto-osat, sivu 8. R175-GK PAKETTI: AL-RUNKOUURAUS 1,70 2,25 m INI, ulkokulma Sisältää osat: 2175 AL-johde: teleskooppi 1,70 2,70 m INI 51-1 Kiinnitysosat: runkomuuraus (1 krs) - 51: tukijalkasetti INI - 595: runko-alaosa - : runko-sivutuen alaosa, 2 kpl 42150LALA LSO2 150 mm keskipitkä 42150LILI LSO2 150 mm liukutoppari R25-GK PAKETTI: AL-RUNKOUURAUS 2,45 3,75 m, ulkokulma Sisältää osat: 225 AL-johde: teleskooppi 2,45 3,75 m 51-1 Kiinnitysosat: runkomuuraus (1 krs) - 51: tukijalkasetti - 595: runko-alaosa - : runko-sivutuen alaosa, 2 kpl 42150LALA LSO2 150 mm keskipitkä 42150LILI LSO2 150 mm liukutoppari Kiinnitysosat mahdollistavat kiinnityksen pysty- tai vaakasuoraan pintaan. Rxxx-GK 51 tai

13 AU -AL-UURAUSJOHDE, JOHDEPAKETTEJA Johdepaketti runkomuuraukseen, muurauksessa ulkokulma, 1/2 krs ja 2/2 krs Tätä johdepakettia käytetään, kun AL-johteen yläpäälle ei ole kiinnityspaikkaa rakenteessa. 2/2 krs linjataan todella nopeasti ja helposti ensimmäisen kerroksen AL-johteiden päälle. Langansiirto-osat saatavana myös sisäkulmaan (-CI). Katso myös muut langansiirto-osat, sivu 8. R-2-25-GK 51 R GK PAKETTI: AL-RUNKOUURAUS 1/2 krs = 1. KERROS, ulkokulma Sisältää osat: U325 AL-johde: ulkoputki 3,25 m 51-1 Kiinnitysosat: runkomuuraus 1 krs - 51: tukijalkasetti - 595: runko-alaosa - : runko-sivutuen alaosa, 2 kpl 42150LALA LSO2 150 mm keskipitkä 42150LILI LSO2 150 mm liukutoppari R-2-25-GK PAKETTI: AL-RUNKOUURAUS 2/2 krs = 2. KERROS, ulkokulma R GK *) Sisältää osat: 225 AL-johde: teleskooppi 2,45 3,75 m 51-2 Kiinnitysosat: runkomuuraus 2 krs - 51: tukijalkasetti - S065: AL-jatko 0,65 m - : runko-sivutuen alaosa, 2 kpl LALA LSO2 150 mm keskipitkä 42150LILI LSO2 150 mm liukutoppari Tarvittaessa lisäkiinnitys: V Kiinnitysosat: vaihto *) - 321: kulma 1 neliö 18 x 45 cm V

14 AU -AL-UURAUSJOHDE, JOHDEPAKETTEJA Johdepaketti halli- ja runkomuuraukseen HR25-GK HR25-EE Tätä johdepakettia käytetään, kun AL-johteen yläpäälle ei ole kiinnityspaikkaa rakenteessa. Valitse johdepaketti AL-johteen käyttöpituuden, muurauksen korkeuden ja muuraustilanteen mukaan. Valitse langansiirto-osa muuraustilanteen mukaan. Katso kaikki langansiirto-osat, sivu 8. HR175-XX PAKETTI: AL-HALLI- JA RUNKO- UURAUKSEEN 1,70 2,25 m INI Sisältää osat: 2175 AL-johde: teleskooppi 1,70 2,70 m INI 52 Kiinnitysosat: halli-/runkomuuraus - 51: tukijalkasetti INI - 598: tukijalkasetti seinä/lattia 75 cm sarana - XX X Langansiirto-osa valinnan mukaan X Tukiosa valinnan mukaan HR25-XX PAKETTI: AL-HALLI- JA RUNKO- UURAUKSEEN 2,45 3,75 m Sisältää osat: 225 AL-johde: teleskooppi 2,45 3,75 m 52 Kiinnitysosat: halli-/runkomuuraus - 51: tukijalkasetti - 598: tukijalkasetti seinä/lattia 75 cm sarana HR175-GK HR25-EE 51 - XX X Langansiirto-osa valinnan mukaan X Tukiosa valinnan mukaan 598 Langansiirto-osa ja tukiosa vaihtoehtoja: (Huomioi tuotekoodin kaksi viimeistä kirjainta -XX) -EE: päättyvä seinä -CI: ulko-/sisäkulma -FJ: lyhytvartinen -GK: keskipitkä -HL: pitkävartinen 18

15 AU -AL-UURAUSJOHDE, JOHDEPAKETTEJA Johdepaketti hallimuuraukseen Tätä johdepakettia käytetään, kun AL-johteen yläpäälle ei ole kiinnityspaikkaa rakenteessa. Valitse johdepaketti AL-johteen käyttöpituuden, muurauksen korkeuden ja muuraustilanteen mukaan. Valitse langansiirto-osa muuraustilanteen mukaan. Katso langansiirto-osat, sivu 8. Kätevä kuljetuskoko H175-CI 51 H175-XX Sisältää osat: PAKETTI: AL-HALLIUURAUKSEEN 1,70 2,25 m, INI AL-johde: teleskooppi 1,70 2,70 m INI 31AKX Kiinnitysosat: hallimuuraus - 51: tukijalkasetti INI - 31AKX: johde-alaosa KX - 591: tukijalkasetti alalatta 70 cm, 2 kpl H25-FJ - XX X Langansiirto-osa valinnan mukaan X Tukiosa valinnan mukaan H175-FJ H25-XX PAKETTI: AL-HALLI- JA RUNKO- UURAUKSEEN 2,45 3,75 m Sisältää osat: 225 AL-johde: teleskooppi 2,45 3,75 m 53 Kiinnitysosat: hallimuuraus - 51: tukijalkasetti - 31AKX: johde-alaosa KX - 591: tukijalkasetti alalatta 70 cm, 2 kpl - XX X Langansiirto-osa valinnan mukaan X Tukiosa valinnan mukaan H175-EE tai H25-EE H175-CI tai H25-CI H175-CI tai H25-CI H175-CI tai H25-CI Päättyvä seinä Ulkokulma ulkokulmassa Ulkokulma sisäkulmassa Sisäkulma ulkokulmassa 19

16 AU -AL-UURAUSJOHDE, PIENTARVIKKEITA AU -AL-muurausjohde, pientarvikkeita 991 ittatikku 9921 erkintätussi musta 9921P erkintätussi punainen 9921S erkintätussi sininen 9922 Puhdistusneste 1 dl 9923 Puhdistusliina 9924 Puhdistusaine 500 ml spray 993 Vararuuvilaatikko 994 Käyttöohjevihko TU5050 Tulppa 50 x 50 mm V-5414 Sola kaksisuuntainen vesivaaka V-7058 PVC-suojateippi oranssi 1 dl AL-johteen suojaaminen kun johde kiinni muurauksessa. 20

17 AU -PIENTÄ KÄTEVÄÄ Langanveto takaa Käytetään linjalangan vetämiseen esimerkiksi AL-johteen, tiilen tai laudan takaa. Voidaan käyttää myös kun halutaan AL-johde kiinni tiili-/harkkoseinään. yös pystysuuntainen asennus mahdollinen Sovellettavissa erilaisiin käyttöpaikkoihin Langanveto päädystä, pieni Käytetään linjalangan vetämiseen esimerkiksi tiilen, harkon tai laudan päädystä. yös pystysuuntainen asennus mahdollinen Sovellettavissa erilaisiin käyttöpaikkoihin Langanveto päädystä, iso Käytetään linjalangan vetämiseen esimerkiksi harkon päädystä. yös pystysuuntainen asennus mahdollinen Sovellettavissa erilaisiin käyttöpaikkoihin 941 Langanveto takaa 942S Langanveto päädystä, pieni 942L Langanveto päädystä, iso AL-johteen suojaus, PVC-suojateippi, V
