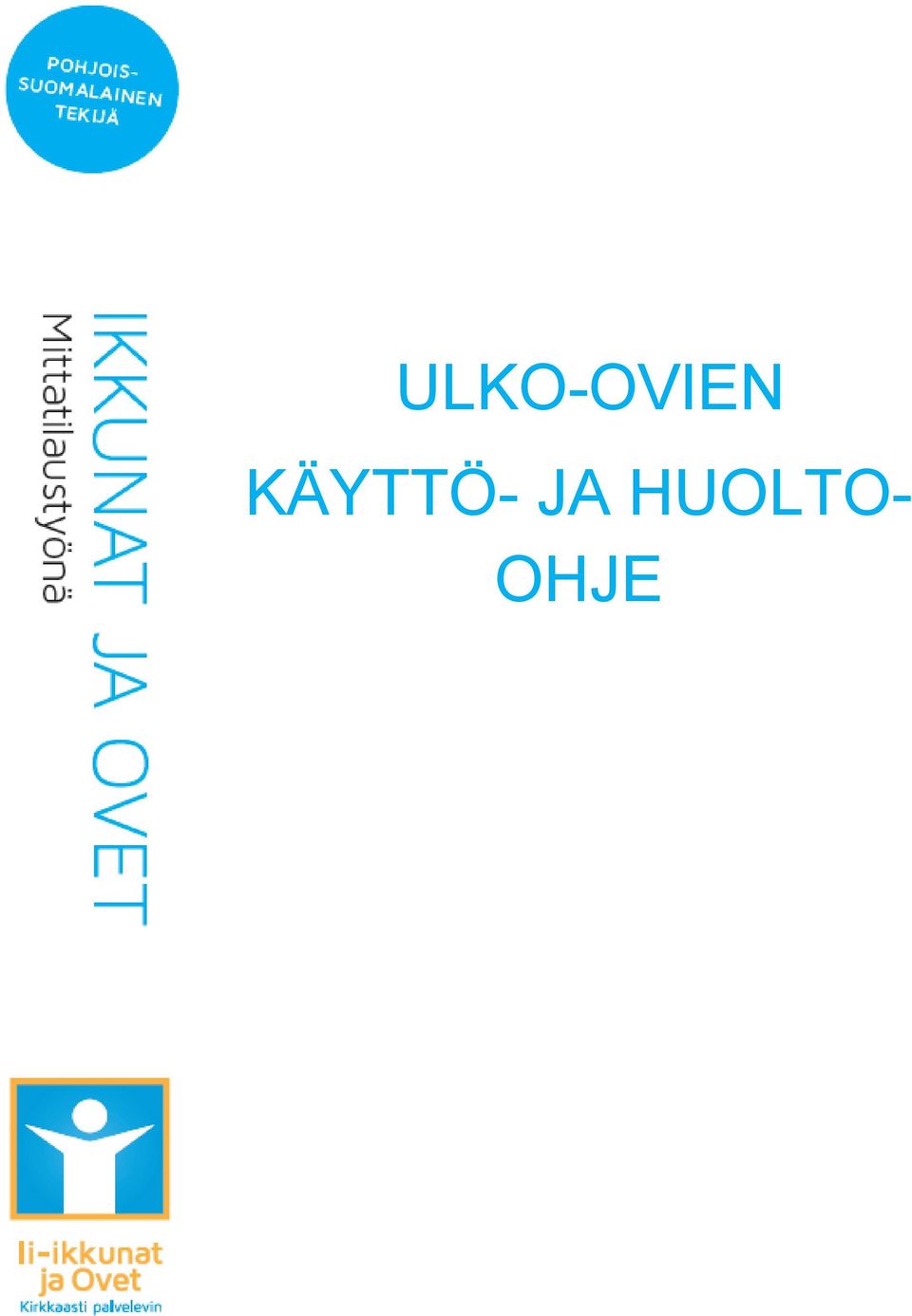

1 ULKO-OVIEN KÄYTTÖ- JA HUOLTO- OHJE

2 Ii-Ikkunat ja Ovet Iin Puunjalostus Oy on vuodesta 1962 puuta hyödyntänyt perheyritys. Valmistamme Ii-ikkunat ja parvekeovet korkealaatuisista raaka-aineista mittatilaustyönä juuri oikeanlaisiksi kotiisi tai vaikkapa mökillesi. Sen lisäksi, että ikkunamme ja ovemme antavat kulloisellekin kohteellesi viimeistellyn ilmeen, ne ovat huippulaatuisia ja viimeisimmät energiavaatimukset täyttäviä. Oikein asennettuina ja huollettuina tuotteet kestävät pitkään. SISÄLTÖ 1. TOIMITUKSEN VASTAANOTTO JA VARASTOINTI 2. OVI ASENNUS 3. SARANOIDEN SÄÄTÖ 4. LUKON VASTAKAPPALEEN SÄÄTÖ 5. LUKON TOIMINTA JA HUOLTO 6. HUOLTO 7. LASIPINTOJEN PUHDISTUS 8. TAKUU

3 1. TOIMITUKSEN VASTAANOTTO JA VARASTOINTI Kun olet saanut tuotetoimituksen, tarkasta tuotepaketit välittömästi mahdollisten kuljetusvaurioiden vuoksi. Kuljetusvauriot on heti ilmoitettava kuljettajalle ja merkittävä rahtikirjaan. Huomautukset on tehtävä 7 päivän kuluessa lähetyksen vastaanottamisesta myyjälle. Siirrä pintahelapaketit ja mahdolliset lisävarusteet (Hyönteispuite, raitisilmaventtiilit, yms) talteen. Kuljetuspakkaus on tarkoitettu tuotteiden kuljetusta, ei varastointia varten. Tuotteet voidaan varastoida ulkona ilman suojakatosta vain väliaikaisesti. Suojapeitteitä käytettäessä on huolehdittava tuotepakettien tuulettuvuudesta ja estettävä vedenpääsy tuotteisiin. Pitkäaikainen varastointi kosteassa tilassa saattaa aiheuttaa puun- ja puunsyiden turpoamista. Ikkunat tulee varastoida aina pystyasennossa ja ikkunoiden tulee olla irti lattiasta. Varaston on oltava kuiva ja hyvin tuuletettu. Väärä varastointi saattaa aiheuttaa tuotteiden vaurioitumisen. Palosuojaikkuna varastointi Ikkunat varastoidaan rakennuspaikalla kuiviin hyvin tuulettuviin tiloihin. Lyhytaikaisessa ulkovarastoinnissa on huolehdittava riittävästä suojauksesta ja tuuletuksesta sadetta sekä kondensoituvaa kosteutta vastaan. Huomioitava myös, että lämpötila ei saa ylittää + 50 astetta, eikä ikkuna saa jäädä pitkäksi aikaa alttiiksi sisäpuitteen puolelta tulevalle UV-säteilylle. Lämpö ja UV säteily eivät heikennä ikkunan palonsuojaominaisuuksia, mutta saattavat aiheuttaa palolasiin väri muutoksia. Iin Puunjalostus Oy ei vastaa väärän varastoinnin ja rakennusaikaisen kosteuden aiheuttamista tai rakentamisen aikana syntyneistä vioista. Työmaalla on huolehdittava rakennusaikaisesta suojauksesta sekä riittävästä tuuletuksesta rakennusaikaisen kosteuden poistamiseksi. Pitkäaikainen kosteus sisätiloissa voi vaurioittaa ikkunoiden ja ovien maalipintoja, aiheuttaa puuosien turpoamista ja vääntymistä sekä helojen hapettumista ja vääntymistä. Tuotteiden suojaus teippaamalla Mikäli tuotteita joudutaan suojaamaan rakennusaikana teippaamalla, on varmistettava käytettävien teippien soveltuvuus. Teipeissä käytetään erilaisia pehmittimiä parantamaan tarttuvuutta alustaansa ja joissain teipeissä nämä ovat liian voimakkaita maalatuille pinnoille. Testien mukaan seuraavat teipit soveltuvat parhaiten maalatuille pinnoille: Scotch (3M), maalarinteippi, Maalipinnan kannaltaparas mutta jos teipinpäälle tulee runsaasti rappausta teippi saattaa katkeilla pois vedettäessä Scotch (3M) Construction tape, rakennusteippi (Musta, ei väritön) Scotch 30 (3M), Construction tape, rakennusteippi (Musta, ei väritön) Tesa 4334, precision masking tape, maalarinteippi sisäkäyttöön (keltainen) Tesa 4439, ulkokestävä maalarinteippi ulkokäyttöön (sininen) Kaikki teippiversiot tulee poistaa mahdollisimman pian rappaustyön päätyttyä, kuitenkin viimeistään viikon kuluessa. Useiden viikkojen teippausaika yhdistettynä erittäin suureen kosteuteen ja lämpötilaan altistaa maalipinnan vaurioille. Suosittelemme teippauksen tekemistä oven tai ikkunan karmiin, jolloin mahdollisen korjauksen tekeminen on helpompaa.

4 Iin Puunjalostus Oy ei ota vastuuta ikkunoiden ja ovien maalipintojen irtoamisesta, joka on aiheutunut teippauksesta. 2. OVIASENNUS Oven käyntivälit on mitoitettu tarkasti toimivuuden ja lämmöneristävyyden vuoksi. Siksi asentaminen on tehtävä erittäin huolellisesti. HUOM! Virheellistä tuotetta ei saa asentaa ilman valmistajan lupaa! 1. Tarkista, että kynnyksen alusta on vaakasuorassa ja oikaise se tarvittaessa. Karmia ei saa asentaa suoraan betonilattian päälle. Asenna kosteuseristeeksi karmin alle esim. bitumikaistale ja sen päälle lämpöeriste. Liimaa bitumikermikaistale alustaansa elastisella saumamassalla tai bitumiliimalla. Varmista ilmatiiveys lopuksi tiivistämällä elastisella saumamassalla myös kynnyksen ja asennusalustan saumakohta. Mikäli lattian pintavalu on tekemättä tai jostain muusta syystä karmia ei voi asentaa tukevalle alustalle, asenna pystykarmien alle ja kynnyksen keskikohtaan asennustuet painumisen estämiseksi. 2. Asenna karmi paikoilleen seinän sisäpinnan tasoon tai kivirunkoisessa talossa seinäeristeen kohdalle. Kiilaa karmi kiinnityspisteiden yläpuolelta, saranoiden kohdalta ja lukkoraudan takaa oviaukkoon sekä sisä- että ulkopuolelta niin, että karmin saranasivu on pystysuorassa sekä syvyysettä sivusuunnassa. Tarkista samalla myös karmin ristimitta. 3. Kiinnitä karmi ruuveilla seinän runkorakenteeseen. Kiristä saranasivun ruuvit tiukkaan ja asenna ovilevy saranoille. Suorita lopullinen karmin kiristys ja varmista, että karmi on edelleen suorassa. Varmista, että ovi avautuu ja sulkeutuu moitteettomasti ja käyntivälit oven reunoilla ovat samansuuruiset. 4. Katkaise asennuskiilojen karmin ohi tulevaosuus (Jätä siis kiilat pysyvästi tukemaan karmia rakennuksen runkoon.) ja tiivistä karmin ja rungon välinen sauma mineraalivillalla. Tiivistä sauma sisäpuolelta ilmatiiviiksi. Mikäli käytät tiivistämiseen polyuretaanivaahtoa, se voi paisuessaan pullistaa karmia. Estääksesi tämän, tee vaahdotus kahdessa pienessä erässä. Suojaa karmin sisäpuolen pinnat vaahdon leviämisen varalta. Täytä vaahdolla vain noin 2/3 karmin leveydestä. 5. Kiinnitä sisäpuolen listat. Asenna kiinnitysreikien peitetulpat ja mahdolliset irtohelat. 6. Asenna kynnyksen ulkopuolelle vesipelti ja viimeistele asennus vuorilaudoilla Oven hyvän käynnin varmistamiseksi tulee kiinnityksen olla luja ja ristimitan tarkka. Asia korostuu erityisesti pariovissa, koska mahdollinen mittapoikkeama kaksinkertaistuu ovilehtien kohtauspinnoilla. Ovia voidaan säätää korkeussuunnassa +3mm ja sivusuunnassa +3mm.

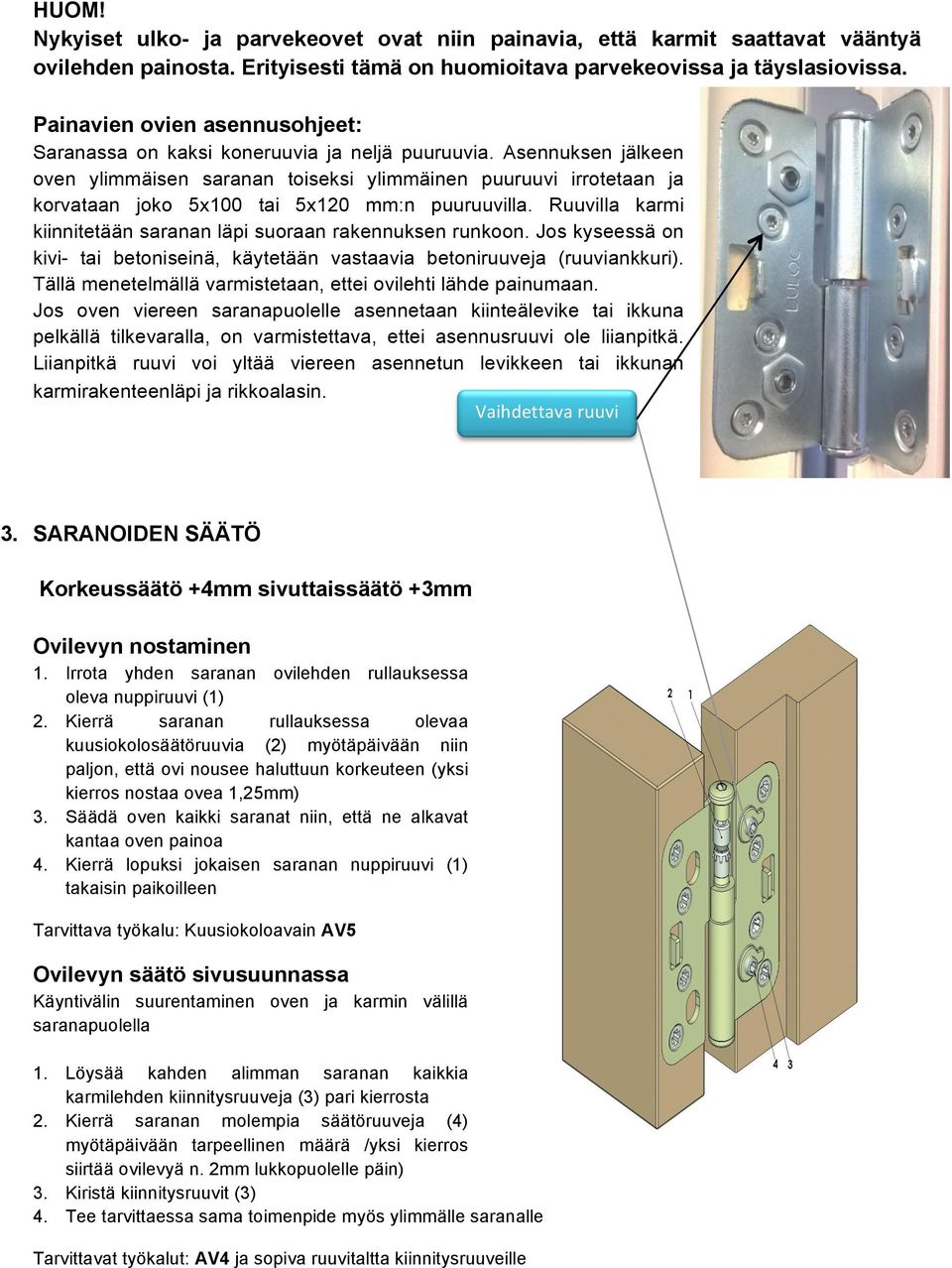

5 HUOM! Nykyiset ulko- ja parvekeovet ovat niin painavia, että karmit saattavat vääntyä ovilehden painosta. Erityisesti tämä on huomioitava parvekeovissa ja täyslasiovissa. Painavien ovien asennusohjeet: Saranassa on kaksi koneruuvia ja neljä puuruuvia. Asennuksen jälkeen oven ylimmäisen saranan toiseksi ylimmäinen puuruuvi irrotetaan ja korvataan joko 5x100 tai 5x120 mm:n puuruuvilla. Ruuvilla karmi kiinnitetään saranan läpi suoraan rakennuksen runkoon. Jos kyseessä on kivi- tai betoniseinä, käytetään vastaavia betoniruuveja (ruuviankkuri). Tällä menetelmällä varmistetaan, ettei ovilehti lähde painumaan. Jos oven viereen saranapuolelle asennetaan kiinteälevike tai ikkuna pelkällä tilkevaralla, on varmistettava, ettei asennusruuvi ole liianpitkä. Liianpitkä ruuvi voi yltää viereen asennetun levikkeen tai ikkunan karmirakenteenläpi ja rikkoalasin. Vaihdettava ruuvi 3. SARANOIDEN SÄÄTÖ Korkeussäätö +4mm sivuttaissäätö +3mm Ovilevyn nostaminen 1. Irrota yhden saranan ovilehden rullauksessa oleva nuppiruuvi (1) 2. Kierrä saranan rullauksessa olevaa kuusiokolosäätöruuvia (2) myötäpäivään niin paljon, että ovi nousee haluttuun korkeuteen (yksi kierros nostaa ovea 1,25mm) 3. Säädä oven kaikki saranat niin, että ne alkavat kantaa oven painoa 4. Kierrä lopuksi jokaisen saranan nuppiruuvi (1) takaisin paikoilleen Tarvittava työkalu: Kuusiokoloavain AV5 Ovilevyn säätö sivusuunnassa Käyntivälin suurentaminen oven ja karmin välillä saranapuolella 1. Löysää kahden alimman saranan kaikkia karmilehden kiinnitysruuveja (3) pari kierrosta 2. Kierrä saranan molempia säätöruuveja (4) myötäpäivään tarpeellinen määrä /yksi kierros siirtää ovilevyä n. 2mm lukkopuolelle päin) 3. Kiristä kiinnitysruuvit (3) 4. Tee tarvittaessa sama toimenpide myös ylimmälle saranalle Tarvittavat työkalut: AV4 ja sopiva ruuvitaltta kiinnitysruuveille

6 Saranoiden tarkastus ja puhdistus Tarkista saranat säännöllisesti, vähintäin kerranvuodessa Saranoiden toiminta Voitelun tarve kiinnitysruuvien kireys Saranoiden puhdistus Poista saranoiden laakerointikohtaan tullut musta metallipöly, joka voi sotkea karmin tai oven Paras tapa estää mustan metallipölyn muodostuminen, on pitää saranat hyvin voideltuina Saranoiden voitelu: Voiteluaineena voidaan käyttää esim. teflon- tai vaseliini-sprayta, vedetöntä mineraalivoitelurasvaa tai synteettistä rasvaa Tappikantavien saranoiden voitelu: voitelu tapahtuu korkeuden säätöloven kautta ja se kannattaa suorittaa aina, kun ovi ensimmäisen kerran nostetaan paikalleen ja sen jälkeen tarvittaessa ovea kannattaa nostaa mm ja rasva/spray puristetaan tappien väliin säätöloven kautta 4. LUKON VASTAKAPPALEEN (LP721) SÄÄTÖ Ensiasennus: Ruuvit 3 ja 4 ruuvataan karmin asennusvaiheessa myötäpäivään kunnes ne tavoittavat seinärakenteen. Tällöin oven ja karmin välistä rakoa ei voida väkivalloin suurentaa. R2 Huom! Ruuveja 3 ja 4 ei saa kiristää liikaa R4 Sulkeutumisen tiukkuuden säätö: Telkipesää, johon lukon telki nojaa, voidaan säätää sivusuunnassa 5mm. Näin telkeen kohdistuvaa voimaa, ts. oven sulkeutumistiukkuutta voidaan suurentaa tai pienentää. Säätö tapahtuu kiertämällä säätöruuveja R1 ja R2 saman verran myötätai vastapäivään. Kierrettäessä myötäpäivään oven käyntivälys tiukkenee ja vastaavasti kierrettäessä vastapäivään välys löystyy. Lisätietoja: R3 R3

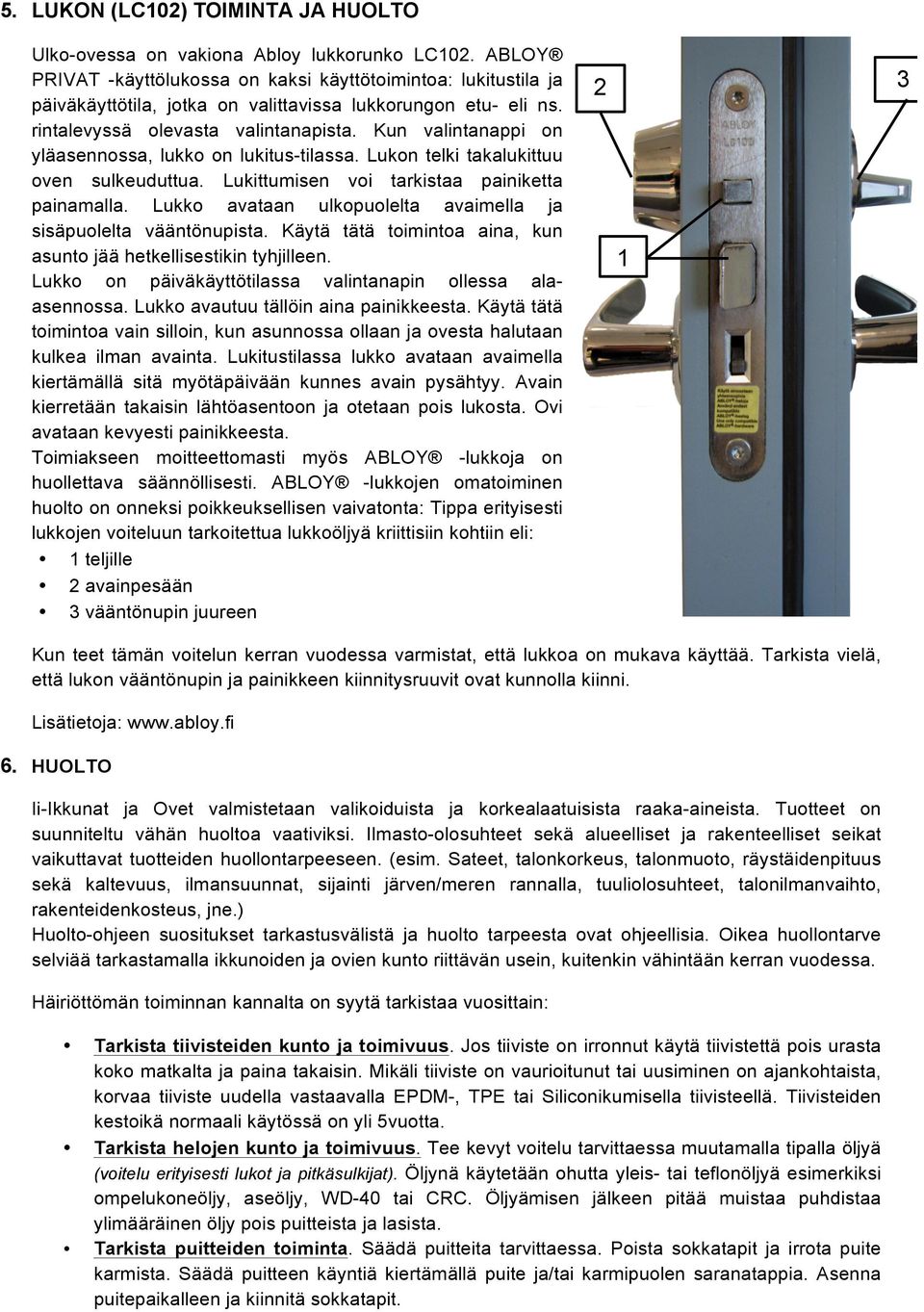

7 5. LUKON (LC102) TOIMINTA JA HUOLTO Ulko-ovessa on vakiona Abloy lukkorunko LC102. ABLOY PRIVAT -käyttölukossa on kaksi käyttötoimintoa: lukitustila ja päiväkäyttötila, jotka on valittavissa lukkorungon etu- eli ns. rintalevyssä olevasta valintanapista. Kun valintanappi on yläasennossa, lukko on lukitus-tilassa. Lukon telki takalukittuu oven sulkeuduttua. Lukittumisen voi tarkistaa painiketta painamalla. Lukko avataan ulkopuolelta avaimella ja sisäpuolelta vääntönupista. Käytä tätä toimintoa aina, kun asunto jää hetkellisestikin tyhjilleen. Lukko on päiväkäyttötilassa valintanapin ollessa alaasennossa. Lukko avautuu tällöin aina painikkeesta. Käytä tätä toimintoa vain silloin, kun asunnossa ollaan ja ovesta halutaan kulkea ilman avainta. Lukitustilassa lukko avataan avaimella kiertämällä sitä myötäpäivään kunnes avain pysähtyy. Avain kierretään takaisin lähtöasentoon ja otetaan pois lukosta. Ovi avataan kevyesti painikkeesta. Toimiakseen moitteettomasti myös ABLOY -lukkoja on huollettava säännöllisesti. ABLOY -lukkojen omatoiminen huolto on onneksi poikkeuksellisen vaivatonta: Tippa erityisesti lukkojen voiteluun tarkoitettua lukkoöljyä kriittisiin kohtiin eli: 1 teljille 2 avainpesään 3 vääntönupin juureen Kun teet tämän voitelun kerran vuodessa varmistat, että lukkoa on mukava käyttää. Tarkista vielä, että lukon vääntönupin ja painikkeen kiinnitysruuvit ovat kunnolla kiinni. Lisätietoja: 6. HUOLTO Ii-Ikkunat ja Ovet valmistetaan valikoiduista ja korkealaatuisista raaka-aineista. Tuotteet on suunniteltu vähän huoltoa vaativiksi. Ilmasto-olosuhteet sekä alueelliset ja rakenteelliset seikat vaikuttavat tuotteiden huollontarpeeseen. (esim. Sateet, talonkorkeus, talonmuoto, räystäidenpituus sekä kaltevuus, ilmansuunnat, sijainti järven/meren rannalla, tuuliolosuhteet, talonilmanvaihto, rakenteidenkosteus, jne.) Huolto-ohjeen suositukset tarkastusvälistä ja huolto tarpeesta ovat ohjeellisia. Oikea huollontarve selviää tarkastamalla ikkunoiden ja ovien kunto riittävän usein, kuitenkin vähintään kerran vuodessa. Häiriöttömän toiminnan kannalta on syytä tarkistaa vuosittain: Tarkista tiivisteiden kunto ja toimivuus. Jos tiiviste on irronnut käytä tiivistettä pois urasta koko matkalta ja paina takaisin. Mikäli tiiviste on vaurioitunut tai uusiminen on ajankohtaista, korvaa tiiviste uudella vastaavalla EPDM-, TPE tai Siliconikumisella tiivisteellä. Tiivisteiden kestoikä normaali käytössä on yli 5vuotta. Tarkista helojen kunto ja toimivuus. Tee kevyt voitelu tarvittaessa muutamalla tipalla öljyä (voitelu erityisesti lukot ja pitkäsulkijat). Öljynä käytetään ohutta yleis- tai teflonöljyä esimerkiksi ompelukoneöljy, aseöljy, WD-40 tai CRC. Öljyämisen jälkeen pitää muistaa puhdistaa ylimääräinen öljy pois puitteista ja lasista. Tarkista puitteiden toiminta. Säädä puitteita tarvittaessa. Poista sokkatapit ja irrota puite karmista. Säädä puitteen käyntiä kiertämällä puite ja/tai karmipuolen saranatappia. Asenna puitepaikalleen ja kiinnitä sokkatapit.

8 Rikkoutunut lasi on vaihdettavissa tuotteeseen. Suosittelemme lasinvaihdon antamista alan liikkeen hoidettavaksi. Puuosien mahdolliset vauriot voi kitata ja korjaus maalata sisäkäyttöön soveltuvalla vesiohenteisella maalilla. puuosien vakio valkoinen värisävy on rakennuspuusepänvalkoinen NCS S0502-Y puolikiiltävä Puualumiini ikkunoiden ja ovien ulkopinta on lähes huoltovapaa. Säännöllinen ja riittävä pesu on kuitenkin välttämätöntä vähintään kerran vuodessa. Tarvittaessa alumiiniosat voidaan maalata alkydi- tai polyuretaanimaalilla. Alumiinien vakio valkoinen sävy on RAL9010. Karmin alalistojen vedenpoistoreiät tulee puhdistaa vähintään kerran vuodessa. 7. LASIPINTOJEN PUHDISTUS Lasi on erinomainen julkisivumateriaali mm. sään ja normaalin ympäristörasituksen kestävyyden kannalta. Käytännön huoltotoimena riittää pesu / puhdistus. Kaikissa tapauksissa tulee rakenteellisin ratkaisuin ehkäistä muilta pinnoilta tai rakenteista tulevien valumavesien pääsy lasipinnoille. Etenkin kalkki ja suolapitoiset valumavedet tulee tarkasti ohjata pois. IKKUNAN AVAAMINEN PESUA VARTEN Puitteita vedetään ala- ja yläkulmasta tasaisesti sisäänpäin, ettei puite väänny. Suurikokoisia ikkunoita avattaessa on oltava erityisen varovainen. Puitteen leveyden ollessa 1,5 kertaa korkeutta suurempi ja/tai leveyden ollessa yli 1500mm, puitteet on tuettava avaamisen ja koko aukipidon ajaksi alareunastaan. Paloikkunat on tuettava aina avattaessa koosta riippumatta Pesu On suositeltavaa pestä lasipinnat säännöllisesti. Riittävä pesutiheys määräytyy yleensä ympäristön likaavuuden perusteella. Mikäli tavoitteena on hyvin läpinäkyvät ja valoa läpäisevät lasirakenteet, on edullista pestä lasipinnat silloin kun lika irtoaa pinnoilta helposti. Eli mieluummin usein ja kevyesti kuin harvoin ja työläämmin. Normaalista likaantumisesta poikkeavat tahrat tai jäämät tulee poistaa välittömästi, tyypillisesti ensimmäisen kerran heti rakennustöiden päätyttyä. Joissain tapauksissa lasien pintaan saattaa jäädä esim. imukupin jälkiä jotka näkyvät pestäessä tai lasin huurtuessa. Kyseessä on lasin pintaan jäävä rasva jäämä joka on vaikea poistaa yhdellä pesukerralla, mutta joka poistuu useamman pesukerran ja normaalin haihtumisen vaikutuksesta ajan kuluessa. Suositeltava rutiini Huuhtele irtopartikkelit pois riittävällä vesimäärällä. Valmista puhtaaseen veteen mieto liuos pintajännitystä vähentävästä pesuaineesta. Levitä liuosta sopivalle alueelle ja pyyhi tarvittaessa pehmeällä nukkaamattomalla liinalla tai sienellä Huuhtele Kuivaa Poikkeavat tahrat Mikäli tahra ei irtoa normaalilla pesurutiinilla, pyri selvittämään tahran alkuperä ja vastaava liuotin. Lasi kestää hyvin tavallisimpia liuottimia, näin ei kuitenkaan aina ole lasitusmateriaalien, tiivisteiden jne. kohdalla! Huuhtele lopuksi liuottimien jäämät pois huolellisesti. Apteekeista saatavan sitruunahapon ja veden seoksen on huomattu myös olevan tehokas yhdistelmä mm. edellä mainittujen imukupin jälkien puhdistuksessa.

9 Silikoni-, liima, yms. tahrat poistetaan lasinpinnasta ensin raaputtamalla ns. Handy-terällä tms. ja valkealla kuivalla liinalla. Loput tahrasta voidaan poistaa kevyesti hankaamalla esim. lakkabensiiniin (tärpätti) kostutetulla rievulla. Siliconi tahroihin tehoaa parhaiten asetoni ja ksyleeni, joita myydään rautakaupoissa. Tarran poisto Laseissa olevat tarrat on poistettava mahdollisimman pian, ettei aurinko jätä tarrasta jälkeä lasipintaan. Tarranpoistoon voidaan käyttää mm. ruokaöljyä, mineraalitärpättiä, isopropanolia tai asetonia, joita käytettäessä on varottava aineen joutumista muille kuin lasipinnoille. Liuottimia käytettäessä tilan tulee olla ilmastoitu. Ikkunanpuhdistuskaavinta tai vastaavaa käytettäessä on varottava naarmuttamasta lasia. Muiden kuin lasipitojen puhdistus Puu- ja alumiiniosien puhdistukseen voi käyttää yleispuhdistusaineita, ei kuitenkaan hankaavia aineita sisältäviä pesuaineita. 8. TAKUU Tehtaalla peittomaalattujen puualumiini ikkunoiden ja parvekeovien lahoamattomuustakuu on 10 vuotta, edellyttäen, että tuotteet on asennettu ohjeidenmukaan ja huolto-ohjeita on noudatettu sekä kosteuden pääsy rakenneosien kautta tuotteeseen on estetty. Eristyslasielementtien kosteus- ja pölytiiveystakuu on 5 vuotta asuintiloissa. Takuu ei koske lasin rikkoutumista. Muilta osin noudatetaan eristyslasiyhdistys ry:n takuuehtoja. Ikkunoiden ja parvekeovien tekninen takuu on 2 vuotta. Tehtaan asennuspalvelun tekninen takuu on 2 vuotta. Takuun perusteella ei korvata välillisiä kustannuksia tai vahinkoja jotka syntyvät virheellisen kunnossapidon, muun kuin tehtaan asennuspalvelun hoitaman asennuksen tai käsittelyn takia. Ulko-oville myönnetään 10 vuoden suorana pysymistakuu ja kahden (2) vuoden rakenne takuu. Tummille ulko-oville ei myönnetä suoranapysymistakuuta voimakkaiden lämpövaihteluiden takia. Suoranapysymistakuu edellyttää, että ovi on asennettu ja huollettu ohjeiden mukaan ja ettei se ole mennyt pilalle veden tai auringon vaikutuksesta. Ovilevy saattaa taipua hieman sääolosuhteiden vaikutuksesta, mutta ei missään olosuhteissa yli 5mm. RT-kortti sallii ulko-ovelle 4mm:n ja vuositakuutarkastuksessa 5mm tasopoikkeaman Iin Puunjalostus Oy Tehdas: Myynti: Sahatie3 Leipojantie II II puh puh fax fax
