Ikkunoiden, parvekeovien ja ulko-ovien huolto- ja käyttöohjeet

Koko: px
Aloita esitys sivulta:

Download "Ikkunoiden, parvekeovien ja ulko-ovien huolto- ja käyttöohjeet"

Transkriptio

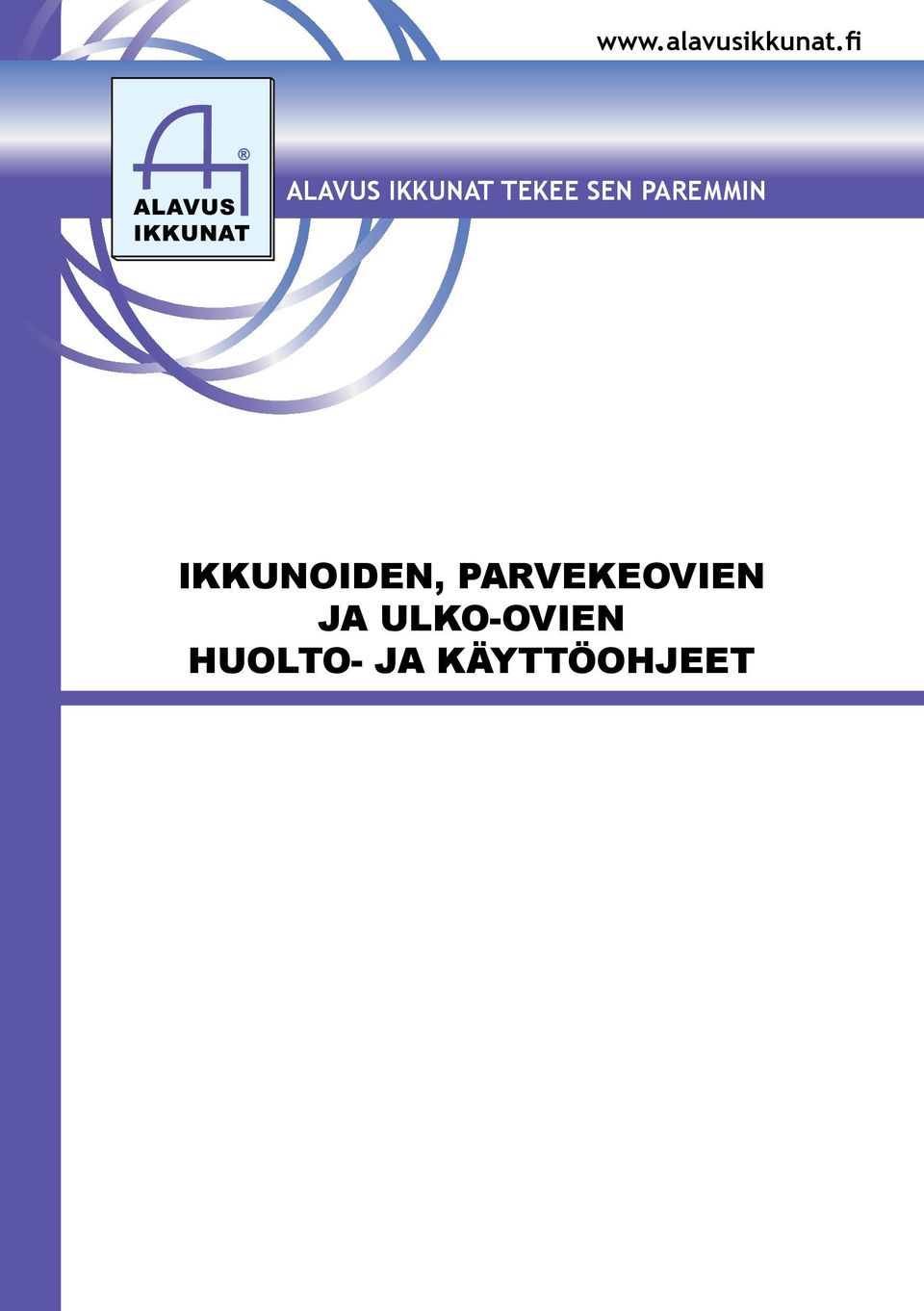

1 ALAVUS IKKUNAT TEKEE SEN PAREMMIN Ikkunoiden, parvekeovien ja ulko-ovien huolto- ja käyttöohjeet

2 Sisältö 1. IKKUNA- JA OVITOIMITUKSEN VASTAANOTTO IKKUNOIDEN JA OVIEN VARASTOINTI IKKUNOIDEN JA OVIEN RASITUSTEKIJÄT IKKUNOIDEN JA OVIEN HUOLLON MERKITYS VUOSITTAINEN TARKASTUS IKKUNOIDEN JA OVIEN PUHDISTUS MAALIPINTOJEN HUOLTO JA TARKISTUS MAALINTOIMITTAJAN OHJEET ALUMIINIOSIEN MAALIPINTOJEN KORJAUS HELOJEN JA TIIVISTEIDEN HUOLTO IKKUNAN PUITTEIDEN SÄÄTÄMINEN ULKO-OVEN JA YKSILEHTISEN PARVEKEOVEN SARANAN SÄÄTÖ SARANAN HUOLTO- JA VOITELU LUKON TOIMINTA JA HUOLTO ULKO-OVEN VASTAKAPPALEEN SÄÄTÄMINEN AUKIPITOLAITTEET MORITE AUKIPITOLAITE DULODULOC 2010 AUKAUKIPITOLATOLAITE Hätäpoistumistien pysäyttimen Fix 84 asennusohje PARVEKEOVEN PAINIKETOIMINEN AUKIPITOLAITE KORVAUSILMAVENTTIILIT BIOBE RAITISILMAVENTTIILI Biobe ThermoPlus tuloilmaikkuna HYÖNTEISPUITTEET INTEGROIDUT SÄLEKAIHTIMET Irtoristikot VAROITUS TYÖMAAKOSTEUDESTA IKKUNA- JA OVITOIMITUKSEN VASTAANOTTO Tarkista ikkunoiden ja ovien laatu ja määrä heti saatuasi tuotteet. Toimitukseen liittyvät huomautukset on tehtävä kahdeksan (8) vuorokauden kuluessa tavaran vastaanottamisesta. Kuljetusvahingoista on tehtävä varauma rahtikirjaan. Tuotteiden mahdollisista palautuksista on sovittava etukäteen. Viallista tuotetta ei saa asentaa ilman valmistajan lupaa. 2. IKKUNOIDEN JA OVIEN VARASTOINTI Ikkunat ja ovet pitää varastoida tasaiselle alustalle ja suojataan siten, etteivät ole alttiina kolhuille tai kosteudelle. Käytettäessä suojapeitteitä tulee aina varmistua siitä, että tuotteet pääsevät riittävästi tuulettumaan. Tuotteita on käsiteltävä varovasti. Vahingonvaara siirtyy ostajalle silloin, kun tavarat on vastaanotettu. Valmistaja ei vastaa tuotteista, jotka ovat menneet pilalle virheellisen varastoinnin ja suojauksen takia. 3. IKKUNOIDEN JA OVIEN RASITUSTEKIJÄT Erilaiset rasitustekijät aiheuttavat ikkunoille ja oville vaurioita. Näitä rasitustekijöitä ovat vesi eri muodoissaan, auringonsäteily, tuulenpaine, lämpötilanvaihtelut ja ilman sisältämät epäpuhtaudet. Kosteusrasitukselle arkoja kohtia rakenteissa ovat: ikkunan puu-ulkopuitteen alaosa karmin ja ulkoseinän sauma kittaukset ikkunapellin ja karmin liitos, ja ikkunapellin sivujen liittyminen ulkoseinään. Säärasitukset korostuvat etenkin rakennuksen etelä- ja länsijulkisivuilla. 3

3 4. IKKUNOIDEN JA OVIEN HUOLLON MERKITYS Asianmukaisesti hoidettujen ikkunoiden ja ovien käyttöikä on vuotta. Ilman asianmukaista hoitoa alkaa ikkunoissa ja ovissa ikääntymisen myötä ilmetä maalivaurioita, avaamis- ja sulkemisvaikeuksia, vetoisuutena tuntuvia ilmavuotoja ja lukituslaitevikoja. Jotta ikkunat ja ovet toimisivat moitteettomasti tulevat vuosikymmenet, täytyy niiden huollon tapahtua säännöllisesti. 5. VUOSITTAINEN TARKASTUS Tarkasta vuosittain, että ikkunoiden ja ovien maalipinta on kunnossa helat ja lukot ovat tiukasti kiinni ja toimivat moitteettomasti tiivisteet ovat puhtaat ja ehjät ikkunoiden puitteet ja ovet sulkeutuvat kunnolla ikkunakarmien alareunat ovat puhtaat ja ikkunoiden vedenpoisto- ja tuuletusreiät ovat auki lisävarusteiden toimivuus (sälekaihtimet, venttiilit jne) 6. IKKUNOIDEN JA OVIEN PUHDISTUS Lasit sekä puu- ja alumiinipinnat on puhdistettava vähintään kerran vuodessa neutraaleilla puhdistusaineilla. Älä käytä emäksisiä aineita, sillä alumiini ja lasi reagoivat herkästi emästen kanssa. Puhdistaminen kannattaa tehdä laimealla saippuavedellä tai puhtaalla vedellä. Älä käytä myöskään hankaavia aineita sisältäviä puhdistusaineita tai karheita, hankaavia puhdistussieniä, sillä ne saattavat aiheuttaa naarmuuntumista. Pinnat kuivataan huolellisesti puhdistuksen jälkeen Ikkunapuitteet on tuettava avattaessa alareunasta, mikäli puitteen leveys ylittää 150 cm 7. MAALIPINTOJEN HUOLTO JA TARKISTUS Alavus Ikkunoiden tuotteet on suunniteltu kestämään vuosikymmeniä. Asianmukaisesti hoidettujen ikkunoiden tavoitteellinen käyttöikä on n vuotta. Ottaen huomioon puuosiin kohdistuvat säärasitukset, maalattujen ja kuultokäsiteltyjen puu-ulkopintojen tarkistus ja mahdollinen käsittely tulisi tehdä jo 2 4 vuoden kuluttua. Tarvittaessa käsittely uusitaan. Sisäpuoliset puupinnat ja ulkopuolen alumiiniosat huolletaan tarvittaessa. 7.1 MAALINTOIMITTAJAN OHJEET (Teknos) Teknoksen pintakäsittelyaineilla maalatut ikkunat ja ovet TAHROJEN POISTO Maalattujen ovien ja ikkunan osien pesu suoritetaan pyyhkimällä kostealla rievulla. Emäksistä pesuainetta, esim. astianpesuainetta voidaan lisätä pesuveteen. Voimakkaiden liuottimien käyttöä tulee välttää, koska ne voivat himmentää maalipintoja. HUOLTOMAALAUS Kaikki maalatut, säärasitukselle alttiit pinnat kaipaavat huoltomaalausta. Huoltomaalauksen ajankohta riippuu rakenteellisista seikoista, säärasituksen määrästä ja ilmansuunnasta. Suurin syy puun vaurioitumiseen on kosteus. On tärkeää että puu saa kuivua ennen vaurioiden korjausta tai uudelleen maalausta. Puun kosteus ei saa maalattaessa ylittää 20 %. Maalaustyön ja maalin kuivumisen aikana tulee ilman, pinnan ja maalin lämpötilan olla yli +5 C ja ilman suhteellisen kosteuden alle 80%. Peittomaalatun pinnan huoltomaalaus: Kaavitaan kaikki irtonainen ja halkeillut maali pois mekaanisesti; muut pinnat puhdistetaan irtonaisesta liasta ja pölystä. Mahdollinen huokoinen puu poistetaan esim. hiomalla. Homehtuneet kohdat pestään RENSA homepesuliuoksella ja huuhdellaan huolellisesti vedellä. 4 5

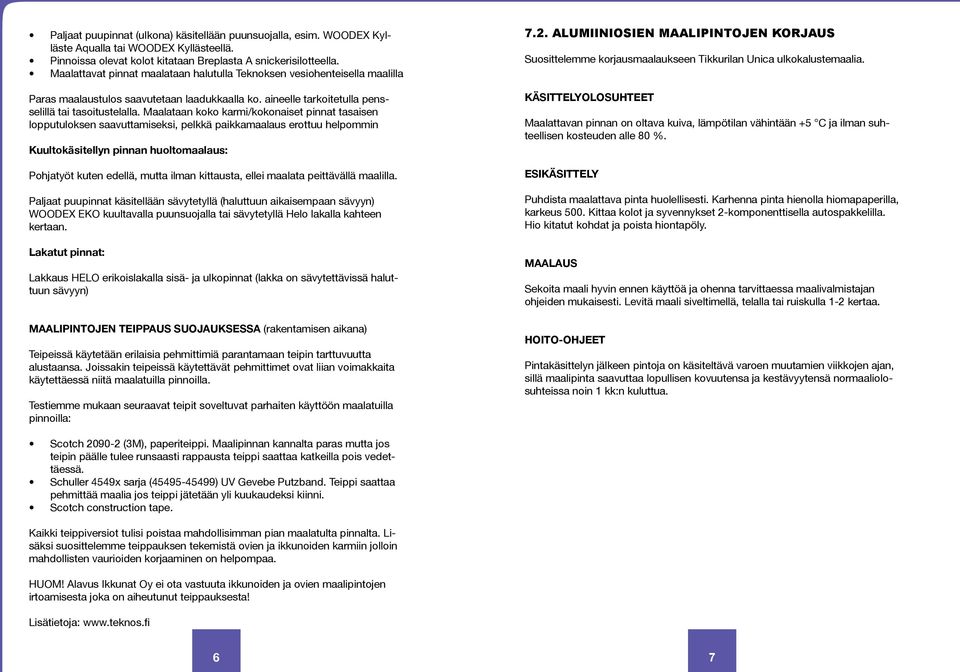

4 Paljaat puupinnat (ulkona) käsitellään puunsuojalla, esim. WOODEX Kylläste Aqualla tai WOODEX Kyllästeellä. Pinnoissa olevat kolot kitataan Breplasta A snickerisilotteella. Maalattavat pinnat maalataan halutulla Teknoksen vesiohenteisella maalilla Paras maalaustulos saavutetaan laadukkaalla ko. aineelle tarkoitetulla pensselillä tai tasoitustelalla. Maalataan koko karmi/kokonaiset pinnat tasaisen lopputuloksen saavuttamiseksi, pelkkä paikkamaalaus erottuu helpommin Kuultokäsitellyn pinnan huoltomaalaus: Pohjatyöt kuten edellä, mutta ilman kittausta, ellei maalata peittävällä maalilla. Paljaat puupinnat käsitellään sävytetyllä (haluttuun aikaisempaan sävyyn) WOODEX EKO kuultavalla puunsuojalla tai sävytetyllä Helo lakalla kahteen kertaan. Lakatut pinnat: Lakkaus HELO erikoislakalla sisä- ja ulkopinnat (lakka on sävytettävissä haluttuun sävyyn) MAALIPINTOJEN TEIPPAUS SUOJAUKSESSA (rakentamisen aikana) Teipeissä käytetään erilaisia pehmittimiä parantamaan teipin tarttuvuutta alustaansa. Joissakin teipeissä käytettävät pehmittimet ovat liian voimakkaita käytettäessä niitä maalatuilla pinnoilla. Testiemme mukaan seuraavat teipit soveltuvat parhaiten käyttöön maalatuilla pinnoilla: 7.2. ALUMIINIOSIEN MAALIPINTOJEN KORJAUS Suosittelemme korjausmaalaukseen Tikkurilan Unica ulkokalustemaalia. KÄSITTELYOLOSUHTEET Maalattavan pinnan on oltava kuiva, lämpötilan vähintään +5 C ja ilman suhteellisen kosteuden alle 80 %. ESIKÄSITTELY Puhdista maalattava pinta huolellisesti. Karhenna pinta hienolla hiomapaperilla, karkeus 500. Kittaa kolot ja syvennykset 2-komponenttisella autospakkelilla. Hio kitatut kohdat ja poista hiontapöly. MAALAUS Sekoita maali hyvin ennen käyttöä ja ohenna tarvittaessa maalivalmistajan ohjeiden mukaisesti. Levitä maali siveltimellä, telalla tai ruiskulla 1-2 kertaa. HOITO-OHJEET Pintakäsittelyn jälkeen pintoja on käsiteltävä varoen muutamien viikkojen ajan, sillä maalipinta saavuttaa lopullisen kovuutensa ja kestävyytensä normaaliolosuhteissa noin 1 kk:n kuluttua. Scotch (3M), paperiteippi. Maalipinnan kannalta paras mutta jos teipin päälle tulee runsaasti rappausta teippi saattaa katkeilla pois vedettäessä. Schuller 4549x sarja ( ) UV Gevebe Putzband. Teippi saattaa pehmittää maalia jos teippi jätetään yli kuukaudeksi kiinni. Scotch construction tape. Kaikki teippiversiot tulisi poistaa mahdollisimman pian maalatulta pinnalta. Lisäksi suosittelemme teippauksen tekemistä ovien ja ikkunoiden karmiin jolloin mahdollisten vaurioiden korjaaminen on helpompaa. HUOM! Alavus Ikkunat Oy ei ota vastuuta ikkunoiden ja ovien maalipintojen irtoamisesta joka on aiheutunut teippauksesta! Lisätietoja: 6 7

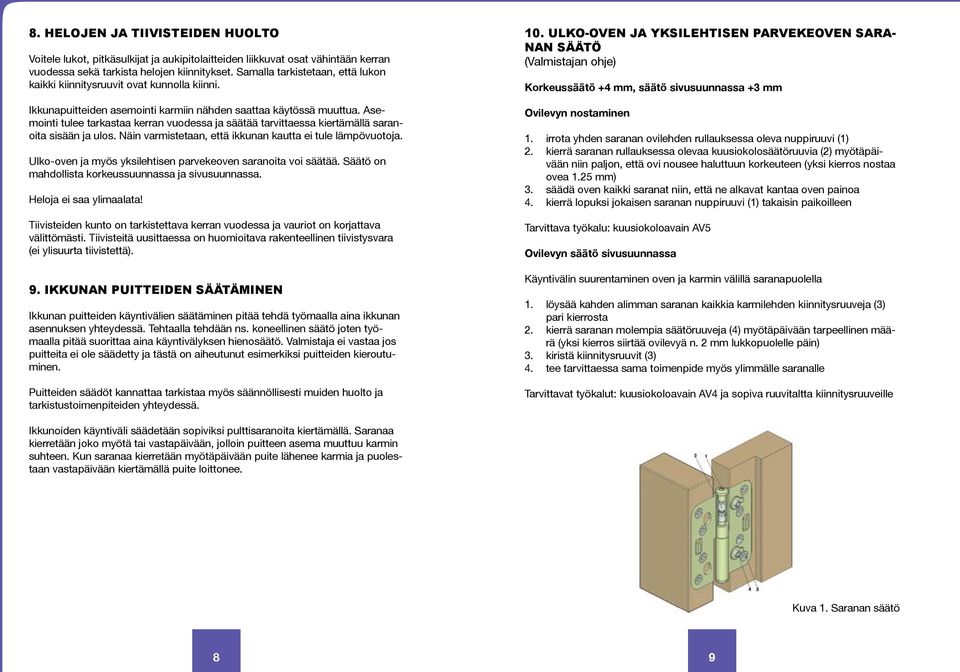

5 8. HELOJEN JA TIIVISTEIDEN HUOLTO Voitele lukot, pitkäsulkijat ja aukipitolaitteiden liikkuvat osat vähintään kerran vuodessa sekä tarkista helojen kiinnitykset. Samalla tarkistetaan, että lukon kaikki kiinnitysruuvit ovat kunnolla kiinni. Ikkunapuitteiden asemointi karmiin nähden saattaa käytössä muuttua. Asemointi tulee tarkastaa kerran vuodessa ja säätää tarvittaessa kiertämällä saranoita sisään ja ulos. Näin varmistetaan, että ikkunan kautta ei tule lämpövuotoja. Ulko-oven ja myös yksilehtisen parvekeoven saranoita voi säätää. Säätö on mahdollista korkeussuunnassa ja sivusuunnassa. Heloja ei saa ylimaalata! Tiivisteiden kunto on tarkistettava kerran vuodessa ja vauriot on korjattava välittömästi. Tiivisteitä uusittaessa on huomioitava rakenteellinen tiivistysvara (ei ylisuurta tiivistettä). 9. IKKUNAN PUITTEIDEN SÄÄTÄMINEN Ikkunan puitteiden käyntivälien säätäminen pitää tehdä työmaalla aina ikkunan asennuksen yhteydessä. Tehtaalla tehdään ns. koneellinen säätö joten työmaalla pitää suorittaa aina käyntivälyksen hienosäätö. Valmistaja ei vastaa jos puitteita ei ole säädetty ja tästä on aiheutunut esimerkiksi puitteiden kieroutuminen. Puitteiden säädöt kannattaa tarkistaa myös säännöllisesti muiden huolto ja tarkistustoimenpiteiden yhteydessä. 10. ULKO-OVEN JA YKSILEHTISEN PARVEKEOVEN SARA- NAN SÄÄTÖ Korkeussäätö +4 mm, säätö sivusuunnassa +3 mm Ovilevyn nostaminen irrota yhden saranan ovilehden rullauksessa oleva nuppiruuvi (1) kierrä saranan rullauksessa olevaa kuusiokolosäätöruuvia (2) myötäpäivään niin paljon, että ovi nousee haluttuun korkeuteen (yksi kierros nostaa ovea 1.25 mm) säädä oven kaikki saranat niin, että ne alkavat kantaa oven painoa kierrä lopuksi jokaisen saranan nuppiruuvi (1) takaisin paikoilleen Tarvittava työkalu: kuusiokoloavain AV5 Ovilevyn säätö sivusuunnassa Käyntivälin suurentaminen oven ja karmin välillä saranapuolella löysää kahden alimman saranan kaikkia karmilehden kiinnitysruuveja (3) pari kierrosta kierrä saranan molempia säätöruuveja (4) myötäpäivään tarpeellinen määrä (yksi kierros siirtää ovilevyä n. 2 mm lukkopuolelle päin) kiristä kiinnitysruuvit (3) tee tarvittaessa sama toimenpide myös ylimmälle saranalle Tarvittavat työkalut: kuusiokoloavain AV4 ja sopiva ruuvitaltta kiinnitysruuveille Ikkunoiden käyntiväli säädetään sopiviksi pulttisaranoita kiertämällä. Saranaa kierretään joko myötä tai vastapäivään, jolloin puitteen asema muuttuu karmin suhteen. Kun saranaa kierretään myötäpäivään puite lähenee karmia ja puolestaan vastapäivään kiertämällä puite loittonee. Kuva 1. Saranan säätö 8 9

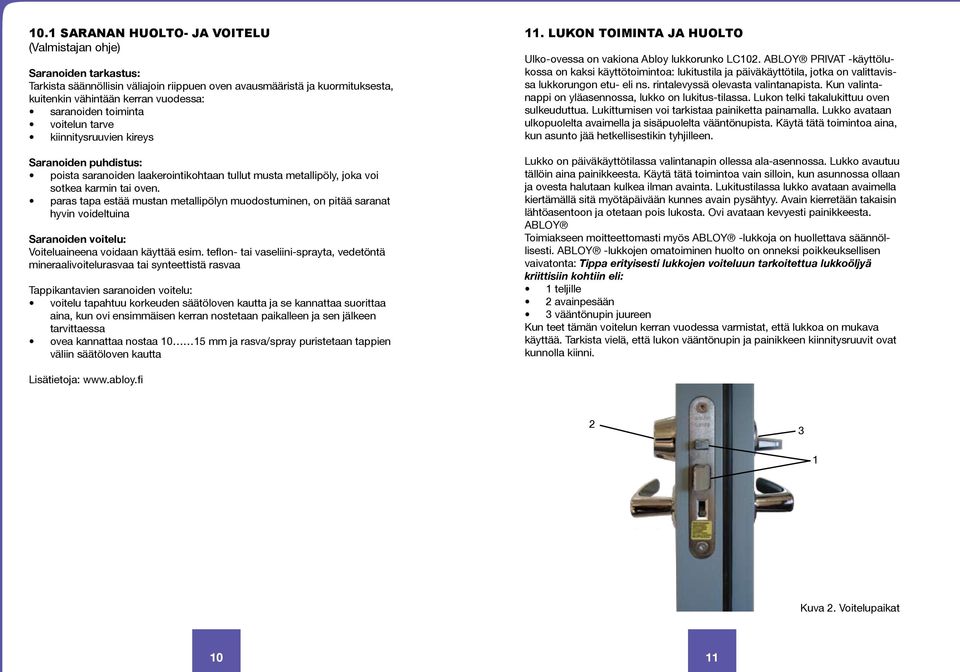

6 10.1 SARANAN HUOLTO- JA VOITELU Saranoiden tarkastus: Tarkista säännöllisin väliajoin riippuen oven avausmääristä ja kuormituksesta, kuitenkin vähintään kerran vuodessa: saranoiden toiminta voitelun tarve kiinnitysruuvien kireys Saranoiden puhdistus: poista saranoiden laakerointikohtaan tullut musta metallipöly, joka voi sotkea karmin tai oven. paras tapa estää mustan metallipölyn muodostuminen, on pitää saranat hyvin voideltuina Saranoiden voitelu: Voiteluaineena voidaan käyttää esim. teflon- tai vaseliini-sprayta, vedetöntä mineraalivoitelurasvaa tai synteettistä rasvaa Tappikantavien saranoiden voitelu: voitelu tapahtuu korkeuden säätöloven kautta ja se kannattaa suorittaa aina, kun ovi ensimmäisen kerran nostetaan paikalleen ja sen jälkeen tarvittaessa ovea kannattaa nostaa mm ja rasva/spray puristetaan tappien väliin säätöloven kautta 11. LUKON TOIMINTA JA HUOLTO Ulko-ovessa on vakiona Abloy lukkorunko LC102. ABLOY PRIVAT -käyttölukossa on kaksi käyttötoimintoa: lukitustila ja päiväkäyttötila, jotka on valittavissa lukkorungon etu- eli ns. rintalevyssä olevasta valintanapista. Kun valintanappi on yläasennossa, lukko on lukitus-tilassa. Lukon telki takalukittuu oven sulkeuduttua. Lukittumisen voi tarkistaa painiketta painamalla. Lukko avataan ulkopuolelta avaimella ja sisäpuolelta vääntönupista. Käytä tätä toimintoa aina, kun asunto jää hetkellisestikin tyhjilleen. Lukko on päiväkäyttötilassa valintanapin ollessa ala-asennossa. Lukko avautuu tällöin aina painikkeesta. Käytä tätä toimintoa vain silloin, kun asunnossa ollaan ja ovesta halutaan kulkea ilman avainta. Lukitustilassa lukko avataan avaimella kiertämällä sitä myötäpäivään kunnes avain pysähtyy. Avain kierretään takaisin lähtöasentoon ja otetaan pois lukosta. Ovi avataan kevyesti painikkeesta. ABLOY Toimiakseen moitteettomasti myös ABLOY -lukkoja on huollettava säännöllisesti. ABLOY -lukkojen omatoiminen huolto on onneksi poikkeuksellisen vaivatonta: Tippa erityisesti lukkojen voiteluun tarkoitettua lukkoöljyä kriittisiin kohtiin eli: 1 teljille 2 avainpesään 3 vääntönupin juureen Kun teet tämän voitelun kerran vuodessa varmistat, että lukkoa on mukava käyttää. Tarkista vielä, että lukon vääntönupin ja painikkeen kiinnitysruuvit ovat kunnolla kiinni. Lisätietoja: Kuva 2. Voitelupaikat 10 11

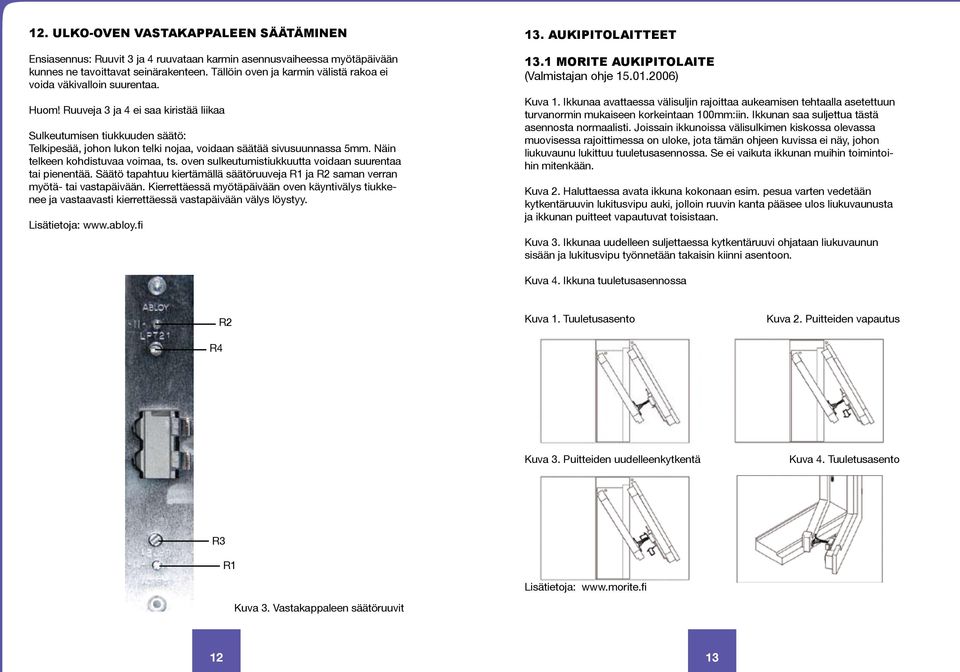

7 12. ULKO-OVEN VASTAKAPPALEEN SÄÄTÄMINEN Ensiasennus: Ruuvit 3 ja 4 ruuvataan karmin asennusvaiheessa myötäpäivään kunnes ne tavoittavat seinärakenteen. Tällöin oven ja karmin välistä rakoa ei voida väkivalloin suurentaa. Huom! Ruuveja 3 ja 4 ei saa kiristää liikaa Sulkeutumisen tiukkuuden säätö: Telkipesää, johon lukon telki nojaa, voidaan säätää sivusuunnassa 5mm. Näin telkeen kohdistuvaa voimaa, ts. oven sulkeutumistiukkuutta voidaan suurentaa tai pienentää. Säätö tapahtuu kiertämällä säätöruuveja R1 ja R2 saman verran myötä- tai vastapäivään. Kierrettäessä myötäpäivään oven käyntivälys tiukkenee ja vastaavasti kierrettäessä vastapäivään välys löystyy. Lisätietoja: 13. AUKIPITOLAITTEET 13.1 MORITE AUKIPITOLAITE (Valmistajan ohje ) Kuva 1. Ikkunaa avattaessa välisuljin rajoittaa aukeamisen tehtaalla asetettuun turvanormin mukaiseen korkeintaan 100mm:iin. Ikkunan saa suljettua tästä asennosta normaalisti. Joissain ikkunoissa välisulkimen kiskossa olevassa muovisessa rajoittimessa on uloke, jota tämän ohjeen kuvissa ei näy, johon liukuvaunu lukittuu tuuletusasennossa. Se ei vaikuta ikkunan muihin toimintoihin mitenkään. Kuva 2. Haluttaessa avata ikkuna kokonaan esim. pesua varten vedetään kytkentäruuvin lukitusvipu auki, jolloin ruuvin kanta pääsee ulos liukuvaunusta ja ikkunan puitteet vapautuvat toisistaan. Kuva 3. Ikkunaa uudelleen suljettaessa kytkentäruuvi ohjataan liukuvaunun sisään ja lukitusvipu työnnetään takaisin kiinni asentoon. Kuva 4. Ikkuna tuuletusasennossa R4 R2 Kuva 1. Tuuletusasento Kuva 2. Puitteiden vapautus Kuva 3. Puitteiden uudelleenkytkentä Kuva 4. Tuuletusasento R3 R1 Kuva 3. Vastakappaleen säätöruuvit Lisätietoja:

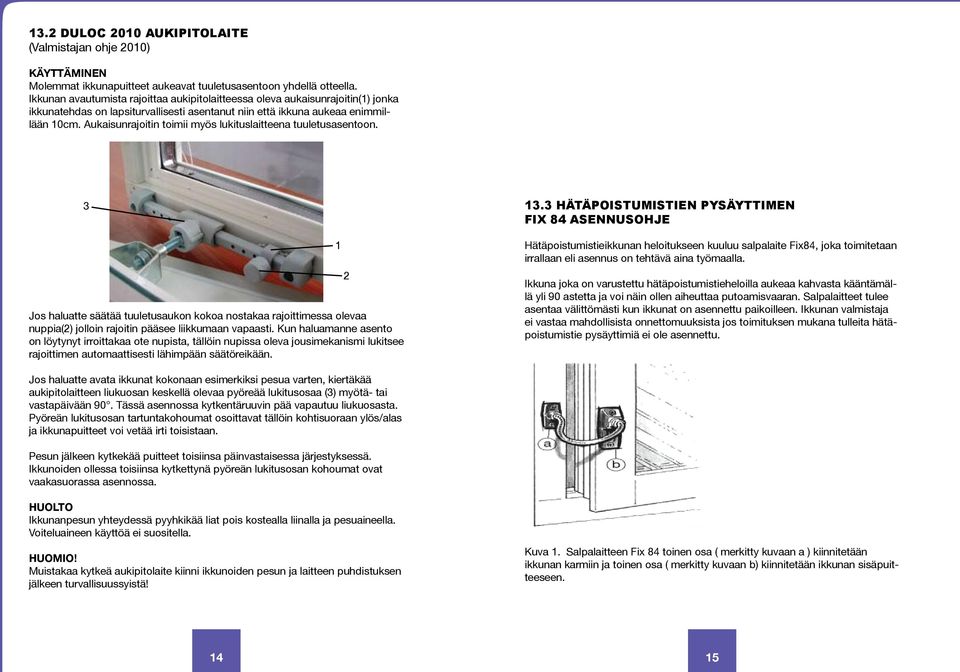

8 13.2 DULOC 2010 AUKIPITOLAITE (Valmistajan ohje 2010) KÄYTTÄMINEN Molemmat ikkunapuitteet aukeavat tuuletusasentoon yhdellä otteella. Ikkunan avautumista rajoittaa aukipitolaitteessa oleva aukaisunrajoitin(1) jonka ikkunatehdas on lapsiturvallisesti asentanut niin että ikkuna aukeaa enimmillään 10cm. Aukaisunrajoitin toimii myös lukituslaitteena tuuletusasentoon Hätäpoistumistien pysäyttimen Fix 84 asennusohje Jos haluatte säätää tuuletusaukon kokoa nostakaa rajoittimessa olevaa nuppia(2) jolloin rajoitin pääsee liikkumaan vapaasti. Kun haluamanne asento on löytynyt irroittakaa ote nupista, tällöin nupissa oleva jousimekanismi lukitsee rajoittimen automaattisesti lähimpään säätöreikään. 1 2 Hätäpoistumistieikkunan heloitukseen kuuluu salpalaite Fix84, joka toimitetaan irrallaan eli asennus on tehtävä aina työmaalla. Ikkuna joka on varustettu hätäpoistumistieheloilla aukeaa kahvasta kääntämällä yli 90 astetta ja voi näin ollen aiheuttaa putoamisvaaran. Salpalaitteet tulee asentaa välittömästi kun ikkunat on asennettu paikoilleen. Ikkunan valmistaja ei vastaa mahdollisista onnettomuuksista jos toimituksen mukana tulleita hätäpoistumistie pysäyttimiä ei ole asennettu. Jos haluatte avata ikkunat kokonaan esimerkiksi pesua varten, kiertäkää aukipitolaitteen liukuosan keskellä olevaa pyöreää lukitusosaa (3) myötä- tai vastapäivään 90. Tässä asennossa kytkentäruuvin pää vapautuu liukuosasta. Pyöreän lukitusosan tartuntakohoumat osoittavat tällöin kohtisuoraan ylös/alas ja ikkunapuitteet voi vetää irti toisistaan. Pesun jälkeen kytkekää puitteet toisiinsa päinvastaisessa järjestyksessä. Ikkunoiden ollessa toisiinsa kytkettynä pyöreän lukitusosan kohoumat ovat 1. Avaa ikkunapuitteet täysin auki 2. Vedä aukipitolaitteen etureunan vaakasuorassa asennossa. lapsilukkonappi ulospäin HUOLTO Ikkunanpesun yhteydessä pyyhkikää liat pois kostealla liinalla ja pesuaineella. Voiteluaineen käyttöä ei suositella. HUOMIO! Muistakaa kytkeä aukipitolaite kiinni ikkunoiden pesun ja laitteen puhdistuksen jälkeen turvallisuussyistä! Kuva 1. Salpalaitteen Fix 84 toinen osa ( merkitty kuvaan a ) kiinnitetään ikkunan karmiin ja toinen osa ( merkitty kuvaan b) kiinnitetään ikkunan sisäpuitteeseen. 3. Paina metallipainiketta alaspäin, ja 4. Irrota samalla puitteet toisistaan (Kuvasarjan kuvat 1-4: Rakennushelaston) 14 15

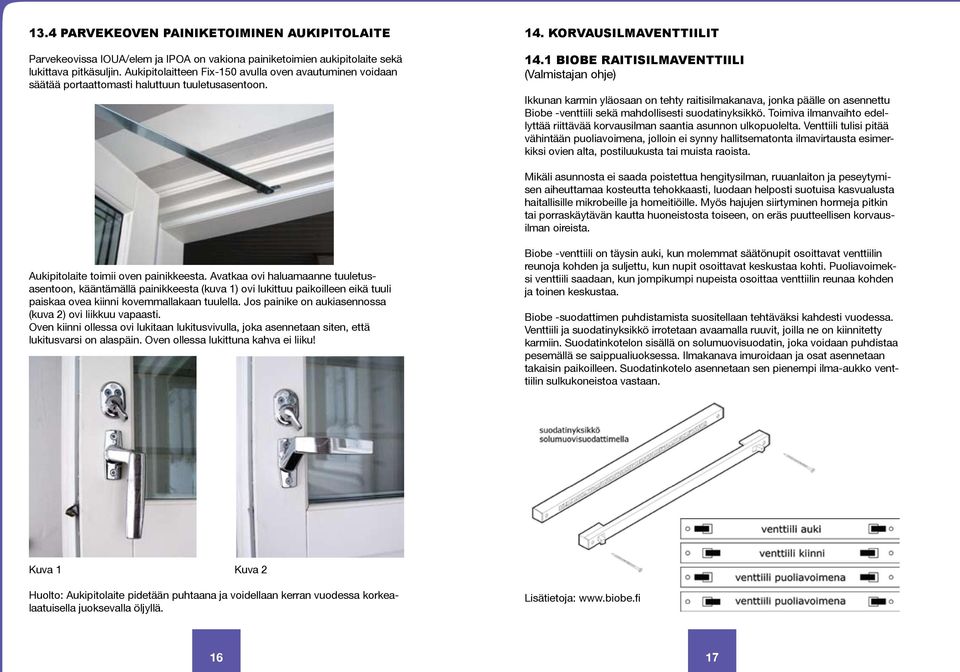

9 13.4 PARVEKEOVEN PAINIKETOIMINEN AUKIPITOLAITE Parvekeovissa IOUA/elem ja IPOA on vakiona painiketoimien aukipitolaite sekä lukittava pitkäsuljin. Aukipitolaitteen Fix-150 avulla oven avautuminen voidaan säätää portaattomasti haluttuun tuuletusasentoon. 14. KORVAUSILMAVENTTIILIT 14.1 BIOBE RAITISILMAVENTTIILI Ikkunan karmin yläosaan on tehty raitisilmakanava, jonka päälle on asennettu Biobe -venttiili sekä mahdollisesti suodatinyksikkö. Toimiva ilmanvaihto edellyttää riittävää korvausilman saantia asunnon ulkopuolelta. Venttiili tulisi pitää vähintään puoliavoimena, jolloin ei synny hallitsematonta ilmavirtausta esimerkiksi ovien alta, postiluukusta tai muista raoista. Mikäli asunnosta ei saada poistettua hengitysilman, ruuanlaiton ja peseytymisen aiheuttamaa kosteutta tehokkaasti, luodaan helposti suotuisa kasvualusta haitallisille mikrobeille ja homeitiöille. Myös hajujen siirtyminen hormeja pitkin tai porraskäytävän kautta huoneistosta toiseen, on eräs puutteellisen korvausilman oireista. Aukipitolaite toimii oven painikkeesta. Avatkaa ovi haluamaanne tuuletusasentoon, kääntämällä painikkeesta (kuva 1) ovi lukittuu paikoilleen eikä tuuli paiskaa ovea kiinni kovemmallakaan tuulella. Jos painike on aukiasennossa (kuva 2) ovi liikkuu vapaasti. Oven kiinni ollessa ovi lukitaan lukitusvivulla, joka asennetaan siten, että lukitusvarsi on alaspäin. Oven ollessa lukittuna kahva ei liiku! Biobe -venttiili on täysin auki, kun molemmat säätönupit osoittavat venttiilin reunoja kohden ja suljettu, kun nupit osoittavat keskustaa kohti. Puoliavoimeksi venttiili saadaan, kun jompikumpi nupeista osoittaa venttiilin reunaa kohden ja toinen keskustaa. Biobe -suodattimen puhdistamista suositellaan tehtäväksi kahdesti vuodessa. Venttiili ja suodatinyksikkö irrotetaan avaamalla ruuvit, joilla ne on kiinnitetty karmiin. Suodatinkotelon sisällä on solumuovisuodatin, joka voidaan puhdistaa pesemällä se saippualiuoksessa. Ilmakanava imuroidaan ja osat asennetaan takaisin paikoilleen. Suodatinkotelo asennetaan sen pienempi ilma-aukko venttiilin sulkukoneistoa vastaan. Kuva 1 Kuva 2 Huolto: Aukipitolaite pidetään puhtaana ja voidellaan kerran vuodessa korkealaatuisella juoksevalla öljyllä. Lisätietoja:

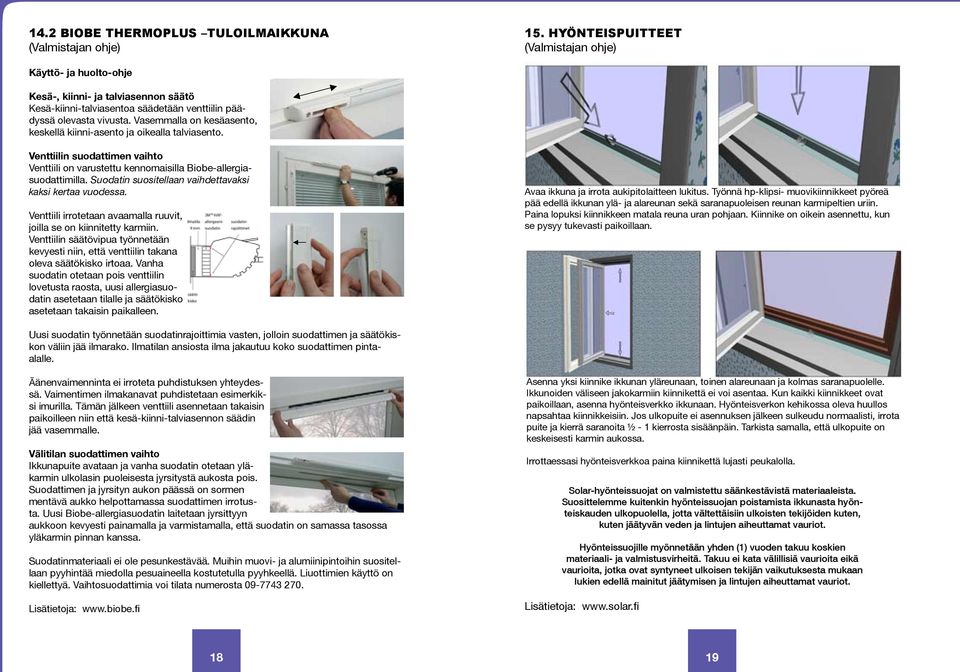

10 14.2 Biobe ThermoPlus tuloilmaikkuna 15. HYÖNTEISPUITTEET Käyttö- ja huolto-ohje Kesä-, kiinni- ja talviasennon säätö Kesä-kiinni-talviasentoa säädetään venttiilin päädyssä olevasta vivusta. Vasemmalla on kesäasento, keskellä kiinni-asento ja oikealla talviasento. Venttiilin suodattimen vaihto Venttiili on varustettu kennomaisilla Biobe-allergiasuodattimilla. Suodatin suositellaan vaihdettavaksi kaksi kertaa vuodessa. Venttiili irrotetaan avaamalla ruuvit, joilla se on kiinnitetty karmiin. Venttiilin säätövipua työnnetään kevyesti niin, että venttiilin takana oleva säätökisko irtoaa. Vanha suodatin otetaan pois venttiilin lovetusta raosta, uusi allergiasuodatin asetetaan tilalle ja säätökisko asetetaan takaisin paikalleen. Avaa ikkuna ja irrota aukipitolaitteen lukitus. Työnnä hp-klipsi- muovikiinnikkeet pyöreä pää edellä ikkunan ylä- ja alareunan sekä saranapuoleisen reunan karmipeltien uriin. Paina lopuksi kiinnikkeen matala reuna uran pohjaan. Kiinnike on oikein asennettu, kun se pysyy tukevasti paikoillaan. Uusi suodatin työnnetään suodatinrajoittimia vasten, jolloin suodattimen ja säätökiskon väliin jää ilmarako. Ilmatilan ansiosta ilma jakautuu koko suodattimen pintaalalle. Äänenvaimenninta ei irroteta puhdistuksen yhteydessä. Vaimentimen ilmakanavat puhdistetaan esimerkiksi imurilla. Tämän jälkeen venttiili asennetaan takaisin paikoilleen niin että kesä-kiinni-talviasennon säädin jää vasemmalle. Välitilan suodattimen vaihto Ikkunapuite avataan ja vanha suodatin otetaan yläkarmin ulkolasin puoleisesta jyrsitystä aukosta pois. Suodattimen ja jyrsityn aukon päässä on sormen mentävä aukko helpottamassa suodattimen irrotusta. Uusi Biobe-allergiasuodatin laitetaan jyrsittyyn aukkoon kevyesti painamalla ja varmistamalla, että suodatin on samassa tasossa yläkarmin pinnan kanssa. Suodatinmateriaali ei ole pesunkestävää. Muihin muovi- ja alumiinipintoihin suositellaan pyyhintää miedolla pesuaineella kostutetulla pyyhkeellä. Liuottimien käyttö on kiellettyä. Vaihtosuodattimia voi tilata numerosta Lisätietoja: Asenna yksi kiinnike ikkunan yläreunaan, toinen alareunaan ja kolmas saranapuolelle. Ikkunoiden väliseen jakokarmiin kiinnikettä ei voi asentaa. Kun kaikki kiinnikkeet ovat paikoillaan, asenna hyönteisverkko ikkunaan. Hyönteisverkon kehikossa oleva huullos napsahtaa kiinnikkeisiin. Jos ulkopuite ei asennuksen jälkeen sulkeudu normaalisti, irrota puite ja kierrä saranoita ½ - 1 kierrosta sisäänpäin. Tarkista samalla, että ulkopuite on keskeisesti karmin aukossa. Irrottaessasi hyönteisverkkoa paina kiinnikettä lujasti peukalolla. Solar-hyönteissuojat on valmistettu säänkestävistä materiaaleista. Suosittelemme kuitenkin hyönteissuojan poistamista ikkunasta hyönteiskauden ulkopuolella, jotta vältettäisiin ulkoisten tekijöiden kuten, kuten jäätyvän veden ja lintujen aiheuttamat vauriot. Hyönteissuojille myönnetään yhden (1) vuoden takuu koskien materiaali- ja valmistusvirheitä. Takuu ei kata välillisiä vaurioita eikä vaurioita, jotka ovat syntyneet ulkoisen tekijän vaikutuksesta mukaan lukien edellä mainitut jäätymisen ja lintujen aiheuttamat vauriot. Lisätietoja:

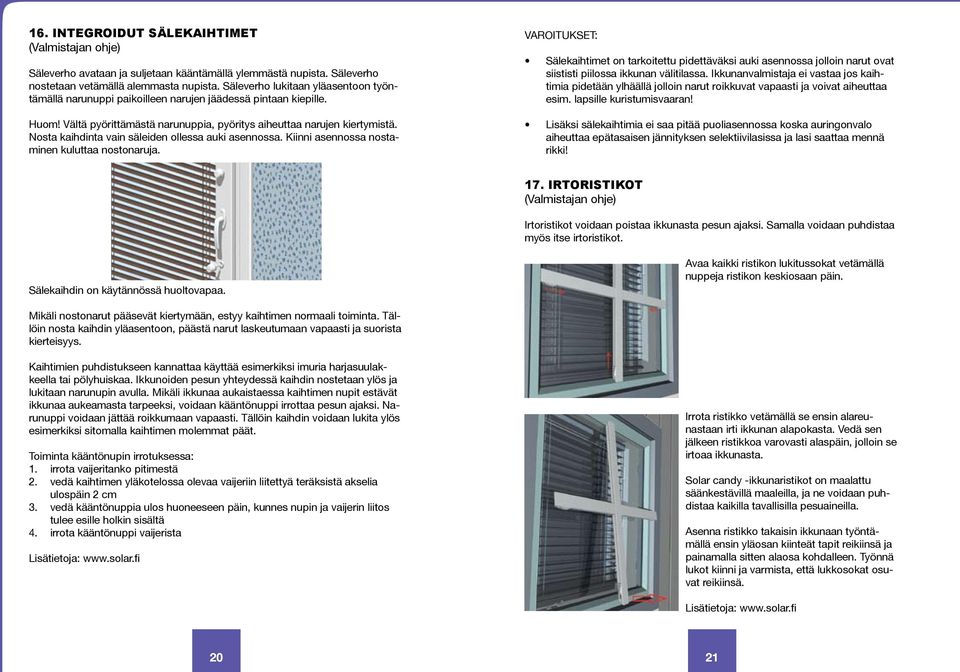

11 16. INTEGROIDUT SÄLEKAIHTIMET Säleverho avataan ja suljetaan kääntämällä ylemmästä nupista. Säleverho nostetaan vetämällä alemmasta nupista. Säleverho lukitaan yläasentoon työntämällä narunuppi paikoilleen narujen jäädessä pintaan kiepille. Huom! Vältä pyörittämästä narunuppia, pyöritys aiheuttaa narujen kiertymistä. Nosta kaihdinta vain säleiden ollessa auki asennossa. Kiinni asennossa nostaminen kuluttaa nostonaruja. VAROITUKSET: Sälekaihtimet on tarkoitettu pidettäväksi auki asennossa jolloin narut ovat siististi piilossa ikkunan välitilassa. Ikkunanvalmistaja ei vastaa jos kaihtimia pidetään ylhäällä jolloin narut roikkuvat vapaasti ja voivat aiheuttaa esim. lapsille kuristumisvaaran! Lisäksi sälekaihtimia ei saa pitää puoliasennossa koska auringonvalo aiheuttaa epätasaisen jännityksen selektiivilasissa ja lasi saattaa mennä rikki! 17. IRTORISTIKOT Irtoristikot voidaan poistaa ikkunasta pesun ajaksi. Samalla voidaan puhdistaa myös itse irtoristikot. Sälekaihdin on käytännössä huoltovapaa. Avaa kaikki ristikon lukitussokat vetämällä nuppeja ristikon keskiosaan päin. Mikäli nostonarut pääsevät kiertymään, estyy kaihtimen normaali toiminta. Tällöin nosta kaihdin yläasentoon, päästä narut laskeutumaan vapaasti ja suorista kierteisyys. Kaihtimien puhdistukseen kannattaa käyttää esimerkiksi imuria harjasuulakkeella tai pölyhuiskaa. Ikkunoiden pesun yhteydessä kaihdin nostetaan ylös ja lukitaan narunupin avulla. Mikäli ikkunaa aukaistaessa kaihtimen nupit estävät ikkunaa aukeamasta tarpeeksi, voidaan kääntönuppi irrottaa pesun ajaksi. Narunuppi voidaan jättää roikkumaan vapaasti. Tällöin kaihdin voidaan lukita ylös esimerkiksi sitomalla kaihtimen molemmat päät. Toiminta kääntönupin irrotuksessa: 1. irrota vaijeritanko pitimestä 2. vedä kaihtimen yläkotelossa olevaa vaijeriin liitettyä teräksistä akselia ulospäin 2 cm 3. vedä kääntönuppia ulos huoneeseen päin, kunnes nupin ja vaijerin liitos tulee esille holkin sisältä 4. irrota kääntönuppi vaijerista Lisätietoja: Irrota ristikko vetämällä se ensin alareunastaan irti ikkunan alapokasta. Vedä sen jälkeen ristikkoa varovasti alaspäin, jolloin se irtoaa ikkunasta. Solar candy -ikkunaristikot on maalattu säänkestävillä maaleilla, ja ne voidaan puhdistaa kaikilla tavallisilla pesuaineilla. Asenna ristikko takaisin ikkunaan työntämällä ensin yläosan kiinteät tapit reikiinsä ja painamalla sitten alaosa kohdalleen. Työnnä lukot kiinni ja varmista, että lukkosokat osuvat reikiinsä. Lisätietoja:

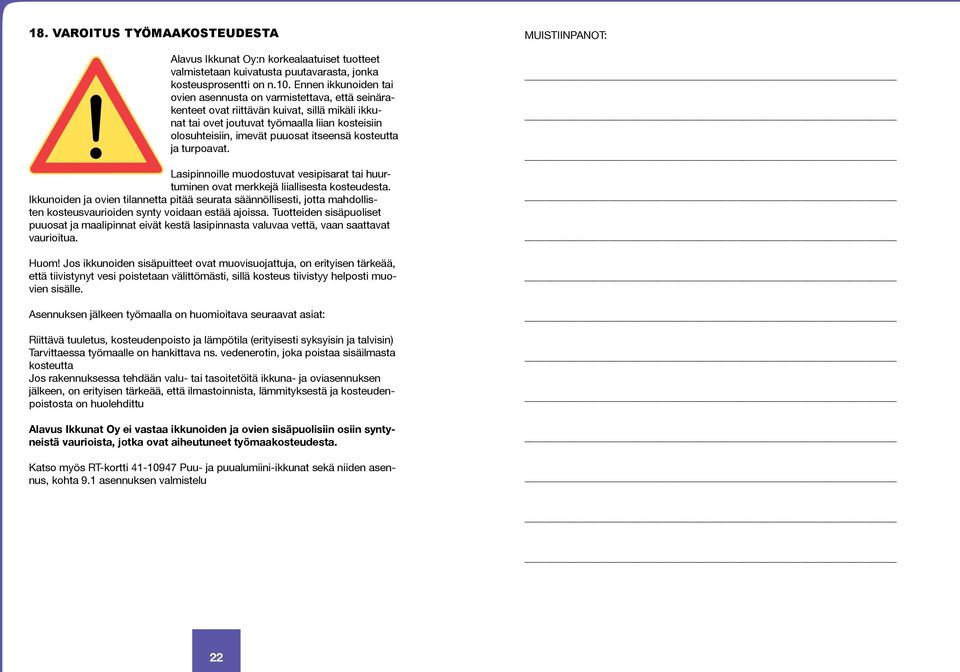

12 18. VAROITUS TYÖMAAKOSTEUDESTA Alavus Ikkunat Oy:n korkealaatuiset tuotteet valmistetaan kuivatusta puutavarasta, jonka kosteusprosentti on n.10. Ennen ikkunoiden tai ovien asennusta on varmistettava, että seinärakenteet ovat riittävän kuivat, sillä mikäli ikkunat tai ovet joutuvat työmaalla liian kosteisiin olosuhteisiin, imevät puuosat itseensä kosteutta ja turpoavat. Lasipinnoille muodostuvat vesipisarat tai huurtuminen ovat merkkejä liiallisesta kosteudesta. Ikkunoiden ja ovien tilannetta pitää seurata säännöllisesti, jotta mahdollisten kosteusvaurioiden synty voidaan estää ajoissa. Tuotteiden sisäpuoliset puuosat ja maalipinnat eivät kestä lasipinnasta valuvaa vettä, vaan saattavat vaurioitua. Huom! Jos ikkunoiden sisäpuitteet ovat muovisuojattuja, on erityisen tärkeää, että tiivistynyt vesi poistetaan välittömästi, sillä kosteus tiivistyy helposti muovien sisälle. Asennuksen jälkeen työmaalla on huomioitava seuraavat asiat: Riittävä tuuletus, kosteudenpoisto ja lämpötila (erityisesti syksyisin ja talvisin) Tarvittaessa työmaalle on hankittava ns. vedenerotin, joka poistaa sisäilmasta kosteutta Jos rakennuksessa tehdään valu- tai tasoitetöitä ikkuna- ja oviasennuksen jälkeen, on erityisen tärkeää, että ilmastoinnista, lämmityksestä ja kosteudenpoistosta on huolehdittu Alavus Ikkunat Oy ei vastaa ikkunoiden ja ovien sisäpuolisiin osiin syntyneistä vaurioista, jotka ovat aiheutuneet työmaakosteudesta. Katso myös RT-kortti Puu- ja puualumiini-ikkunat sekä niiden asennus, kohta 9.1 asennuksen valmistelu MUISTIINPANOT: 22

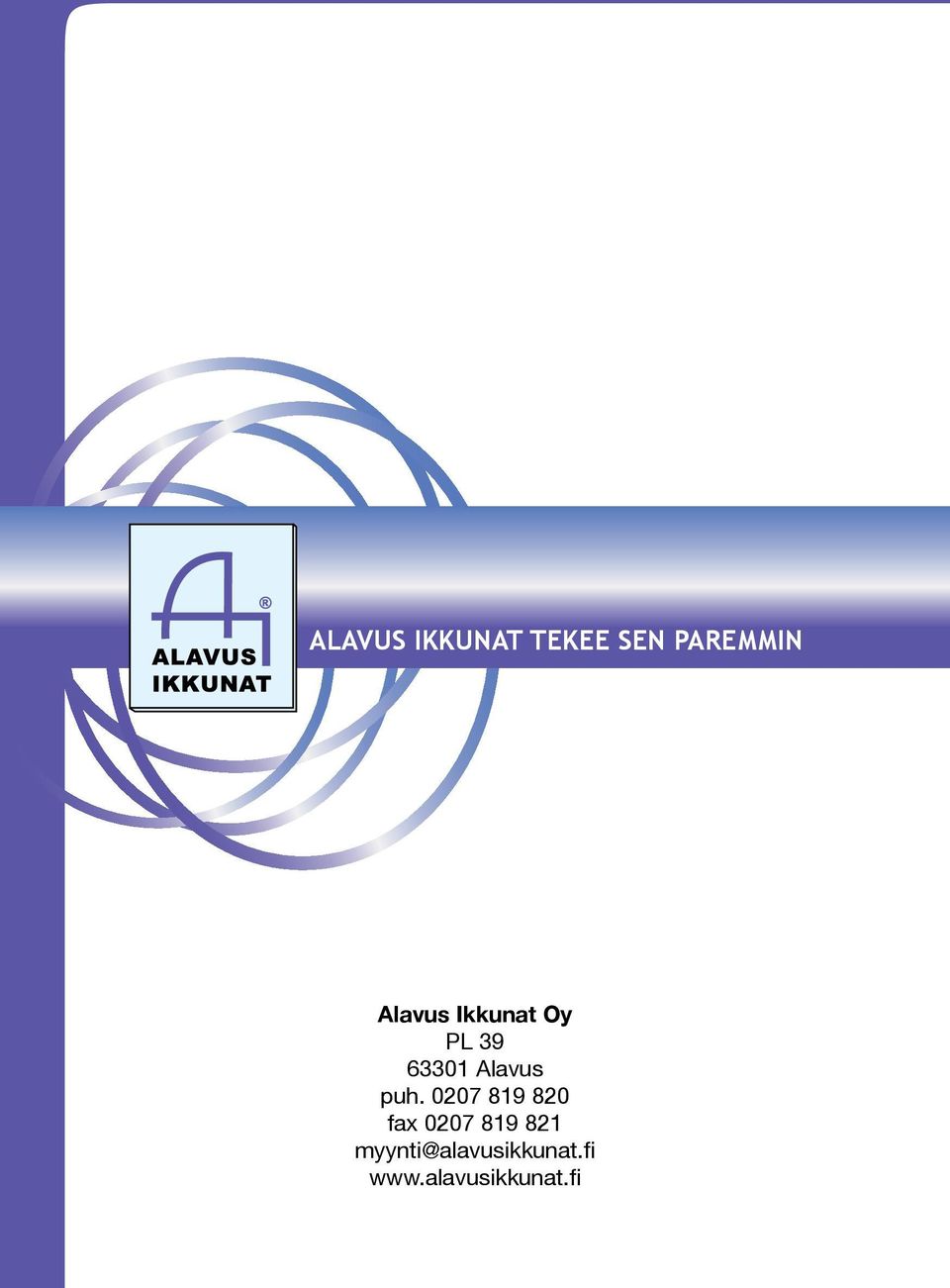

13 ALAVUS IKKUNAT TEKEE SEN PAREMMIN Alavus Ikkunat Oy PL Alavus puh fax

ALAVUS IKKUNAT TEKEE SEN PAREMMIN IKKUNOIDEN, PARVEKEOVIEN JA ULKO-OVIEN HUOLTO- JA KÄYTTÖOHJEET

ALAVUS IKKUNAT TEKEE SEN PAREMMIN IKKUNOIDEN, PARVEKEOVIEN JA ULKO-OVIEN HUOLTO- JA KÄYTTÖOHJEET www.alavusikkunat.fi ALAVUS IKKUNAT TEKEE SEN PAREMMIN IKKUNOIDEN, PARVEKEOVIEN JA ULKO-OVIEN HUOLTO- JA KÄYTTÖOHJEET SISÄLTÖ 1. IKKUNA- JA OVITOIMITUKSEN VASTAANOTTO...3 2. IKKUNOIDEN JA OVIEN VARASTOINTI...3
