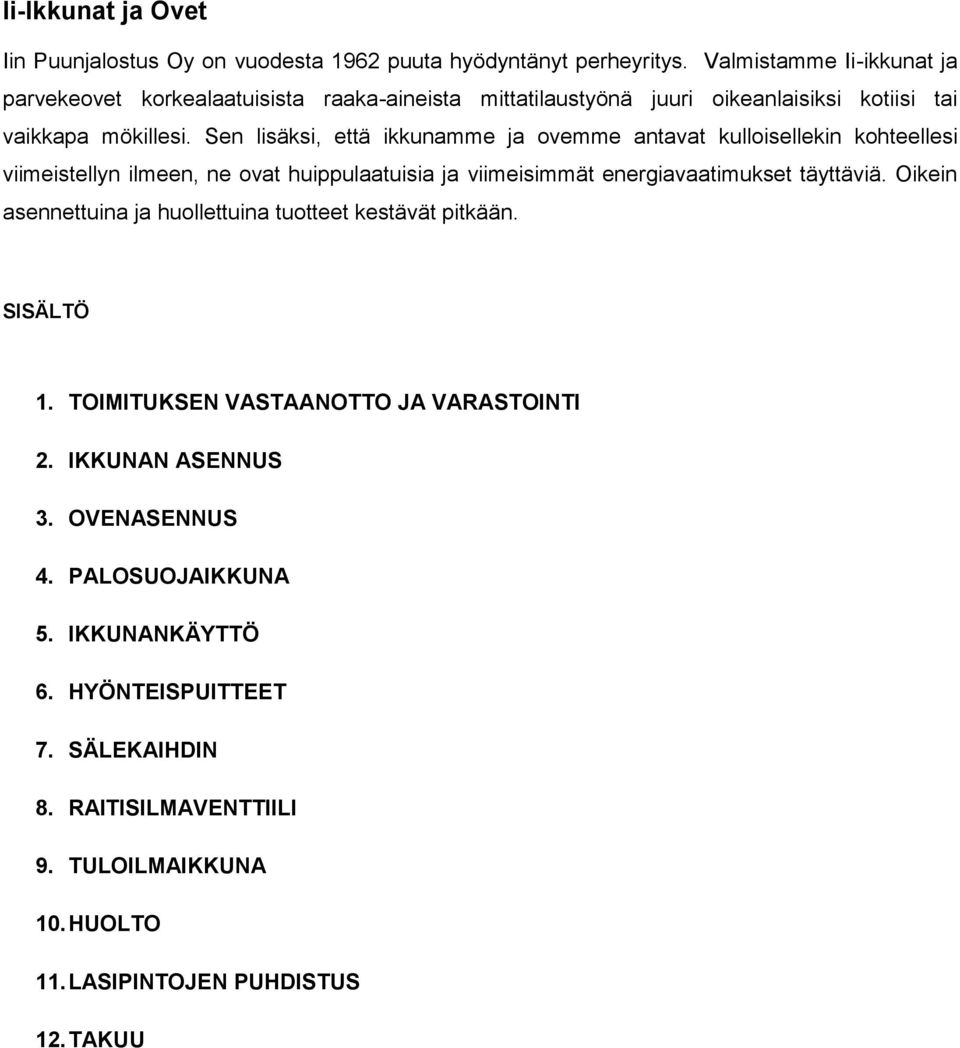

2 Ii-Ikkunat ja Ovet Iin Puunjalostus Oy on vuodesta 1962 puuta hyödyntänyt perheyritys. Valmistamme Ii-ikkunat ja parvekeovet korkealaatuisista raaka-aineista mittatilaustyönä juuri oikeanlaisiksi kotiisi tai vaikkapa mökillesi. Sen lisäksi, että ikkunamme ja ovemme antavat kulloisellekin kohteellesi viimeistellyn ilmeen, ne ovat huippulaatuisia ja viimeisimmät energiavaatimukset täyttäviä. Oikein asennettuina ja huollettuina tuotteet kestävät pitkään. SISÄLTÖ 1. TOIMITUKSEN VASTAANOTTO JA VARASTOINTI 2. IKKUNAN ASENNUS 3. OVENASENNUS 4. PALOSUOJAIKKUNA 5. IKKUNANKÄYTTÖ 6. HYÖNTEISPUITTEET 7. SÄLEKAIHDIN 8. RAITISILMAVENTTIILI 9. TULOILMAIKKUNA 10. HUOLTO 11. LASIPINTOJEN PUHDISTUS 12. TAKUU

3 1. TOIMITUKSEN VASTAANOTTO JA VARASTOINTI Kun olet saanut tuotetoimituksen, tarkasta tuotepaketit välittömästi mahdollisten kuljetusvaurioiden vuoksi. Kuljetusvauriot on heti ilmoitettava kuljettajalle ja merkittävä rahtikirjaan. Huomautukset on tehtävä 7 päivän kuluessa lähetyksen vastaanottamisesta myyjälle. Siirrä pintahelapaketit ja mahdolliset lisävarusteet (Hyönteispuite, raitisilmaventtiilit, yms) talteen. Kuljetuspakkaus on tarkoitettu tuotteiden kuljetusta, ei varastointia varten. Tuotteet voidaan varastoida ulkona ilman suojakatosta vain väliaikaisesti. Suojapeitteitä käytettäessä on huolehdittava tuotepakettien tuulettuvuudesta ja estettävä vedenpääsy tuotteisiin. Pitkäaikainen varastointi kosteassa tilassa saattaa aiheuttaa puun- ja puunsyiden turpoamista. Ikkunat tulee varastoida aina pystyasennossa ja ikkunoiden tulee olla irti lattiasta. Varaston on oltava kuiva ja hyvin tuuletettu. Väärä varastointi saattaa aiheuttaa tuotteiden vaurioitumisen. Palosuojaikkuna varastointi Ikkunat varastoidaan rakennuspaikalla kuiviin hyvin tuulettuviin tiloihin. Lyhytaikaisessa ulkovarastoinnissa on huolehdittava riittävästä suojauksesta ja tuuletuksesta sadetta sekä kondensoituvaa kosteutta vastaan. Huomioitava myös, että lämpötila ei saa ylittää + 50 astetta, eikä ikkuna saa jäädä pitkäksi aikaa alttiiksi sisäpuitteen puolelta tulevalle UV-säteilylle. Lämpö ja UV säteily eivät heikennä ikkunan palonsuojaominaisuuksia, mutta saattavat aiheuttaa palolasiin väri muutoksia. Iin Puunjalostus Oy ei vastaa väärän varastoinnin ja rakennusaikaisen kosteuden aiheuttamista tai rakentamisen aikana syntyneistä vioista. Työmaalla on huolehdittava rakennusaikaisesta suojauksesta sekä riittävästä tuuletuksesta rakennusaikaisen kosteuden poistamiseksi. Pitkäaikainen kosteus sisätiloissa voi vaurioittaa ikkunoiden ja ovien maalipintoja, aiheuttaa puuosien turpoamista ja vääntymistä sekä helojen hapettumista ja vääntymistä. Tuotteiden suojaus teippaamalla Mikäli tuotteita joudutaan suojaamaan rakennusaikana teippaamalla, on varmistettava käytettävien teippien soveltuvuus. Teipeissä käytetään erilaisia pehmittimiä parantamaan tarttuvuutta alustaansa ja joissain teipeissä nämä ovat liian voimakkaita maalatuille pinnoille. Testien mukaan seuraavat teipit soveltuvat parhaiten maalatuille pinnoille: Scotch (3M), maalarinteippi, Maalipinnan kannaltaparas mutta jos teipinpäälle tulee runsaasti rappausta teippi saattaa katkeilla pois vedettäessä Scotch (3M) Construction tape, rakennusteippi (Musta, ei väritön) Scotch 30 (3M), Construction tape, rakennusteippi (Musta, ei väritön) Tesa 4334, precision masking tape, maalarinteippi sisäkäyttöön (keltainen) Tesa 4439, ulkokestävä maalarinteippi ulkokäyttöön (sininen) Kaikki teippiversiot tulee poistaa mahdollisimman pian rappaustyön päätyttyä, kuitenkin viimeistään viikon kuluessa. Useiden viikkojen teippausaika yhdistettynä erittäin suureen kosteuteen ja lämpötilaan altistaa maalipinnan vaurioille. Suosittelemme teippauksen tekemistä oven tai ikkunan karmiin, jolloin mahdollisen korjauksen tekeminen on helpompaa.

4 2. IKKUNAN ASENNUS Toimivuuden ja lämmöneristävyyden vuoksi asennus on suoritettava huolellisesti. Iin Puunjalostus Oy ei vastaa virheellisesti asennetun tuotteen aiheuttamasta vauriosta tai toiminta häiriöstä itse tuotteelle tai ympäröivälle rakenteelle. Huomioi aina asennuksessa hallittu vedenpoistuminen rakenteesta. Ikkunaa ei koskaan saa kiinnittää pelkällä uretaanivaahdolla. HUOM! Virheellistä tuotetta ei saa asentaa ilman valmistajan lupaa! 1. Ennen asennusta irrota ainakin sisäpuite karmista. Aseta irrotetut puitteet asennuksen ajaksi puhtaalle tasaiselle alustalle. Varo, etteivät puitteiden reunat vahingoitu. Käytä alla korokkeita tai sopivaa pehmyttä materiaalia. 2. Aseta ikkuna-aukon alareunaan kannatus palat tai puuruuvit tilkevaran muodostamiseksi. Nosta karmi kannatuspalojen/-ruuvien päälle siten, että sisäkarmi asettuu samaan linjaan seinän sisäpinnan kanssa. Kivirunkoisessa seinässä asenna ikkuna keskelle eristeosaa. 3. Varmista vatupassilla, että karmi on suorassa niin pysty-, vaaka- kuin syvyyssuunnassakin. Varmista myös karmin ristimitta ennen karmin kiinnittämistä. 4. Käytä karmin kiinnitykseen riittävän pitkää karminkiinnitysruuvia. Kiinnitä karmi ensin neljällä ruuvilla pystysivuilta säätäen samalla niin, että ulkopuitteen käyntiväli on samansuuruinen joka puolelta. 5. Suositus! Aseta asennuskiilat karmin ja runkorakenteen väliin sekä sisä- että ulkopuolelta lähelle karmin nurkkia 1. Kannatuspalat / ruuvit 2. Asennuskiilat 3. Ristimitta 4. Vatupassi kiinnitysruuvien ja mahdollisen välikarmin kohdalle, jonka jälkeen kierrä ruuvit kaikkiin reikiin. Varo (Erityisesti jos käytetään pelkkiä karminkiinnitysruuveja), ettei ruuveja kiristettäessä karmi väänny tai sen nurkkaliitokset aukea. 6. Varmista puitteiden toimivuus! Voit tarvittaessa hienosäätää puitteiden käyntiä kiertämällä puitteissa ja karmissa olevia pulttirasanoita 7. Poista asennuskiilat ja tiivistä karmin ja seinän sekä kahden vierekkäisen karmin väliset saumat mineraalivillalla ja/tai polyuretaanivaahdolla. Tiivistä sauma sisäpuolelta ilmatiiviiksi. Mikäli käytät tiivistämiseen polyuretaanivaahtoa, se voi paisuessaan pullistaa karmia. Estääksesi pullistuman tee vaahdotus kahdessa pienessä erässä. Suojaa karmin sisäpuolenpinnat vaahdon leviämisen varalta. Täytä vaahdolla vain noin 2/3 karmin leveydestä. 8. Kiinnitä ikkunan mukana mahdollisesti tulevat irralliset pintahelat, sälekaihtimenosat, yms. Kiinnitä sisäpuolenlistat ikkunan karmiin 9. Asenna ulkopuolen vesipelti sille varattuun tilaa alakarmirakenteessa. Kallista vesipelti ikkunasta poispäin ja ulota se vähintään 25mm seinäpinnasta ulospäin. Kaltevuus vähintään 1:3, mieluimmin 1:2 tai jyrkempi. Asenna vuorilaudat.

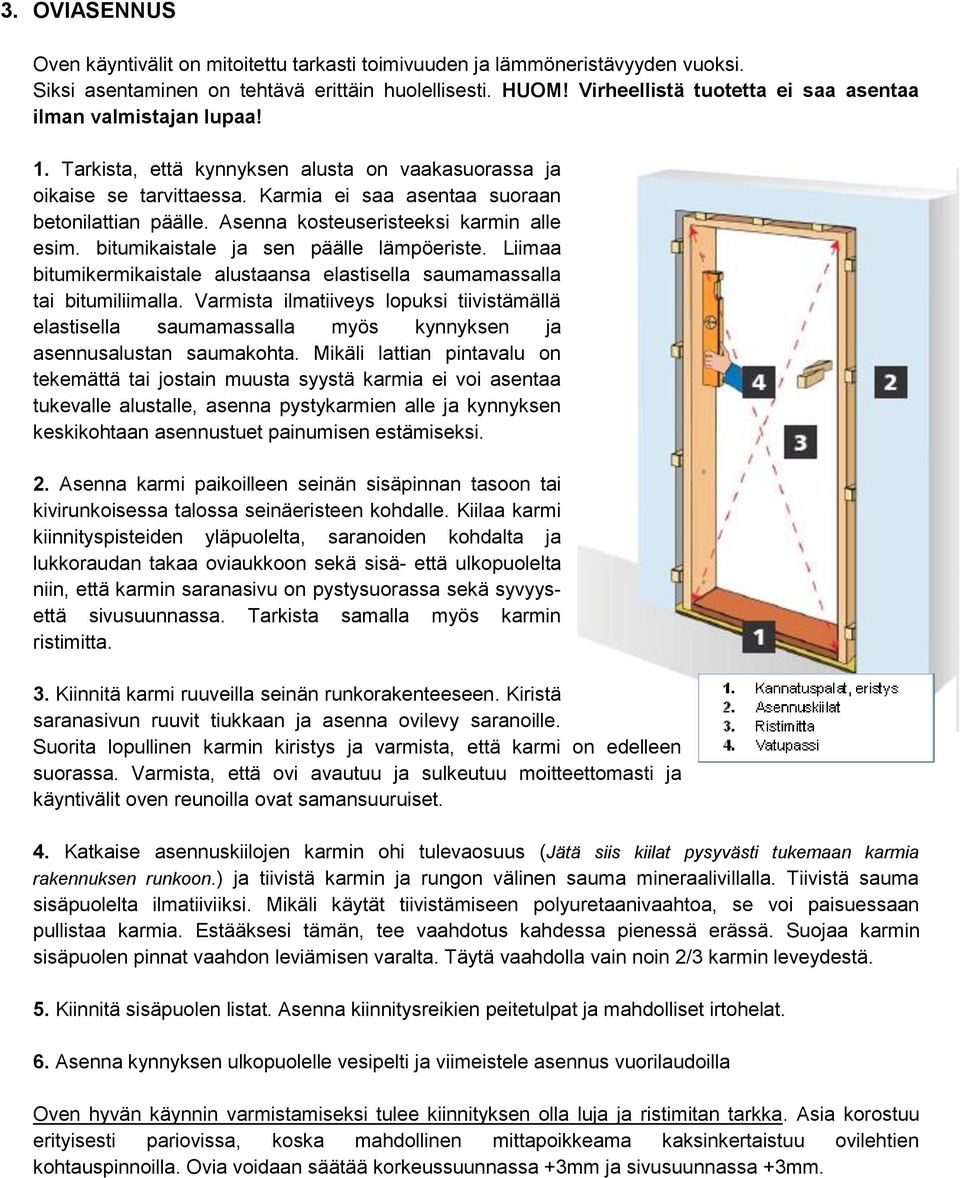

5 3. OVIASENNUS Oven käyntivälit on mitoitettu tarkasti toimivuuden ja lämmöneristävyyden vuoksi. Siksi asentaminen on tehtävä erittäin huolellisesti. HUOM! Virheellistä tuotetta ei saa asentaa ilman valmistajan lupaa! 1. Tarkista, että kynnyksen alusta on vaakasuorassa ja oikaise se tarvittaessa. Karmia ei saa asentaa suoraan betonilattian päälle. Asenna kosteuseristeeksi karmin alle esim. bitumikaistale ja sen päälle lämpöeriste. Liimaa bitumikermikaistale alustaansa elastisella saumamassalla tai bitumiliimalla. Varmista ilmatiiveys lopuksi tiivistämällä elastisella saumamassalla myös kynnyksen ja asennusalustan saumakohta. Mikäli lattian pintavalu on tekemättä tai jostain muusta syystä karmia ei voi asentaa tukevalle alustalle, asenna pystykarmien alle ja kynnyksen keskikohtaan asennustuet painumisen estämiseksi. 2. Asenna karmi paikoilleen seinän sisäpinnan tasoon tai kivirunkoisessa talossa seinäeristeen kohdalle. Kiilaa karmi kiinnityspisteiden yläpuolelta, saranoiden kohdalta ja lukkoraudan takaa oviaukkoon sekä sisä- että ulkopuolelta niin, että karmin saranasivu on pystysuorassa sekä syvyysettä sivusuunnassa. Tarkista samalla myös karmin ristimitta. 3. Kiinnitä karmi ruuveilla seinän runkorakenteeseen. Kiristä saranasivun ruuvit tiukkaan ja asenna ovilevy saranoille. Suorita lopullinen karmin kiristys ja varmista, että karmi on edelleen suorassa. Varmista, että ovi avautuu ja sulkeutuu moitteettomasti ja käyntivälit oven reunoilla ovat samansuuruiset. 4. Katkaise asennuskiilojen karmin ohi tulevaosuus (Jätä siis kiilat pysyvästi tukemaan karmia rakennuksen runkoon.) ja tiivistä karmin ja rungon välinen sauma mineraalivillalla. Tiivistä sauma sisäpuolelta ilmatiiviiksi. Mikäli käytät tiivistämiseen polyuretaanivaahtoa, se voi paisuessaan pullistaa karmia. Estääksesi tämän, tee vaahdotus kahdessa pienessä erässä. Suojaa karmin sisäpuolen pinnat vaahdon leviämisen varalta. Täytä vaahdolla vain noin 2/3 karmin leveydestä. 5. Kiinnitä sisäpuolen listat. Asenna kiinnitysreikien peitetulpat ja mahdolliset irtohelat. 6. Asenna kynnyksen ulkopuolelle vesipelti ja viimeistele asennus vuorilaudoilla Oven hyvän käynnin varmistamiseksi tulee kiinnityksen olla luja ja ristimitan tarkka. Asia korostuu erityisesti pariovissa, koska mahdollinen mittapoikkeama kaksinkertaistuu ovilehtien kohtauspinnoilla. Ovia voidaan säätää korkeussuunnassa +3mm ja sivusuunnassa +3mm.

6 HUOM! Nykyiset ulko- ja parvekeovet ovat niin painavia, että karmit saattavat vääntyä ovilehden painosta. Erityisesti tämä on huomioitava parvekeovissa ja täyslasiovissa. Painavien ovien asennusohjeet: Saranassa on kaksi koneruuvia ja neljä puuruuvia. Asennuksen jälkeen toiseksi ylimmäinen puuruuvi irrotetaan ja korvataan joko 5x100 tai 5x120 mm:n puuruuvilla. Ruuvilla karmi kiinnitetään saranan läpi suoraan rakennuksen runkoon. Jos kyseessä on kivi- tai betoniseinä, käytetään vastaavia betoniruuveja (ruuviankkuri). Tällä menetelmällä varmistetaan, ettei ovilehti lähde painumaan. Jos oven viereen saranapuolelle asennetaan kiinteälevike tai ikkuna pelkällä tilkevaralla, on varmistettava, ettei asennusruuvi ole liianpitkä. Liianpitkä ruuvi voi yltää viereen asennetun levikkeen tai ikkunan karmirakenteenläpi ja rikkoalasin. Vaihdettava ruuvi 4. PALONSUOJAIKKUNA (EI30/E45 tai EI15/E30) Asennus Osastoivan ikkunan karmi kiinnitetään tiukasti vähintään 5x80mm:n ruuveilla ja asennus raot tiivistetään palamattomalla (A -S1, d0) kivivillalla tai paloa estävällä PU- vaahdolla (esim. Paroc UNM37 kivivilla tai Orbafoam Fire Stop palonsuojauretaani) ympäröivään rakenteeseen. Ennen asennusta karmin alle aukkoon kierretään (2-3kpl) kiinnitys ruuveja, joiden päälle karmi lasketaan. Ruuveilla säädetään ikkunan vaaka suoruus. Betonirakenteissa käytetään ruuvien kanssa muovisia proppuja. Ikkuna-aukko saa olla enintään 40mm karmin ulkomittoja suurempi. Huolto Paloikkunaa huolletaan kuten muitakin ikkunoita. Avattaessa isoa ( 1,0m2) paloikkunaa pesunajaksi on puite ehdottomasti tuettava. Mikäli puitetta kiertävät paisuvat palotiivisteet vahingoittuvat, on tiivisteet välittömästi korvattava INTUMEX LDSK 1.8x10 tyyppisellä paisuvalla palotiivisteellä. Ikkunan kaikkien helojen on oltava suljetu asennossa. Käyttö Ikkunaan ei saa kiinnittää sälekaihtimia eikä tehdä raitisilmaventtiilin tms. koneistuksia. Palonsuojaikkunan saa avata vain asennuksen-, huollon-, ja pesun ajaksi! Palonsuojaikkunaa avattaessa on otettava seuraavat asiat huomioon: Huollon tai pesun yhteydessä älä koskaan poista saranapuolen sokkatappeja Avaa ikkunalukot tarkoitukseen sopivalla ikkuna-avaimella Iso ( 1,0m2) puite on ehdottomasti tuettava avattaessa (tuki lattiasta) Ikkunaa suljettaessa, muista sulkea kaikki puitteen lukot! 5. IKKUNOIDEN KÄYTTÖ Perusikkuna Lukoilla varustetut ikkunat avataan aukaisemalla kaikki lukot toimituksen mukana tulevalla ns. irtopainikkeella. Puitteita vedetään ala- ja yläkulmasta tasaisesti sisäänpäin, ettei puite väänny. Suurikokoisia ikkunoita avattaessa on oltava erityisen varovainen. Puitteen leveyden ollessa 1,5 kertaa korkeutta suurempi ja/tai leveyden ollessa yli 1500mm, puitteet on tuettava avaamisen ja koko aukipidon ajaksi alareunastaan. Paloikkunat on tuettava aina avattaessa koosta riippumatta.

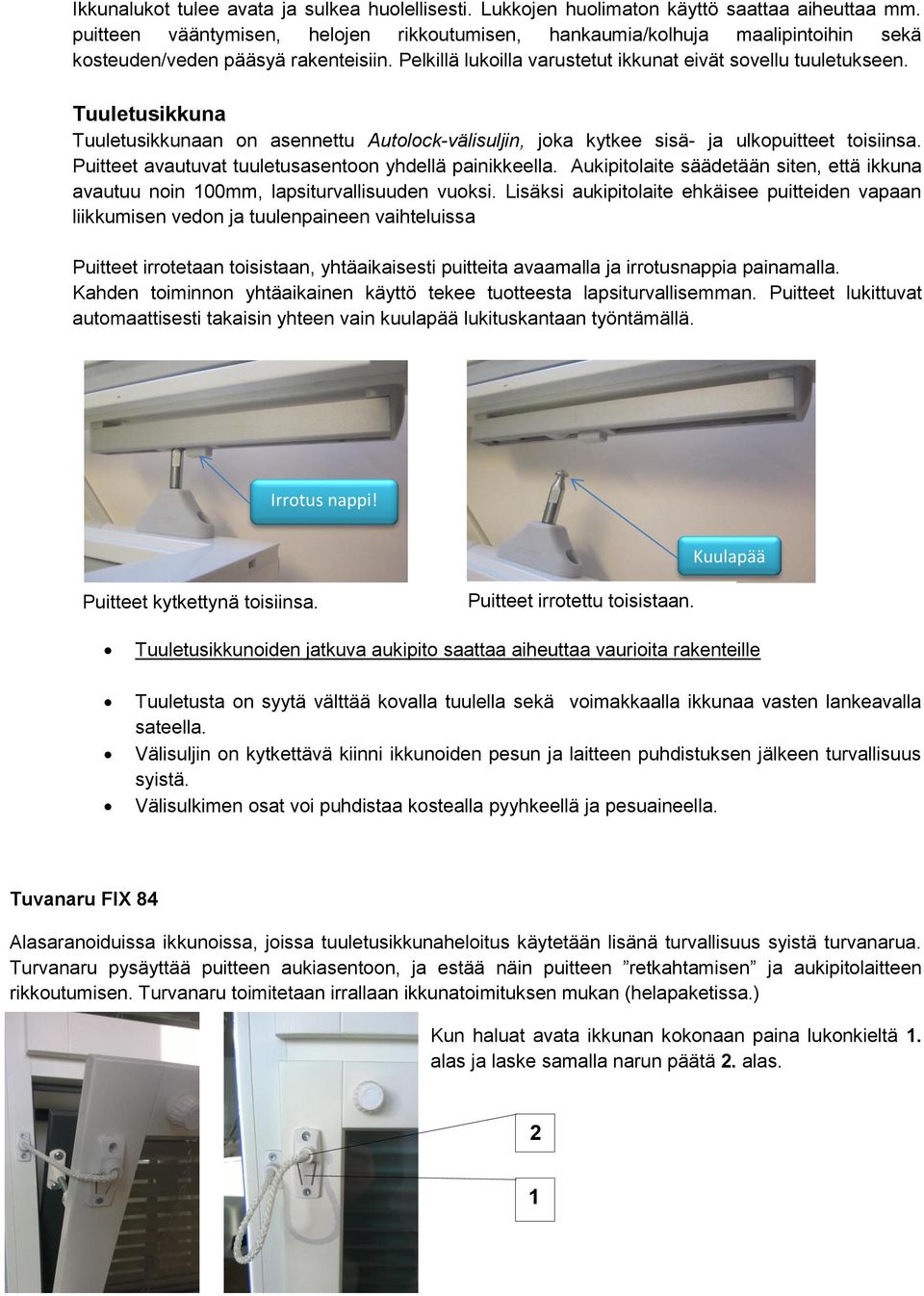

7 Ikkunalukot tulee avata ja sulkea huolellisesti. Lukkojen huolimaton käyttö saattaa aiheuttaa mm. puitteen vääntymisen, helojen rikkoutumisen, hankaumia/kolhuja maalipintoihin sekä kosteuden/veden pääsyä rakenteisiin. Pelkillä lukoilla varustetut ikkunat eivät sovellu tuuletukseen. Tuuletusikkuna Tuuletusikkunaan on asennettu Autolock-välisuljin, joka kytkee sisä- ja ulkopuitteet toisiinsa. Puitteet avautuvat tuuletusasentoon yhdellä painikkeella. Aukipitolaite säädetään siten, että ikkuna avautuu noin 100mm, lapsiturvallisuuden vuoksi. Lisäksi aukipitolaite ehkäisee puitteiden vapaan liikkumisen vedon ja tuulenpaineen vaihteluissa Puitteet irrotetaan toisistaan, yhtäaikaisesti puitteita avaamalla ja irrotusnappia painamalla. Kahden toiminnon yhtäaikainen käyttö tekee tuotteesta lapsiturvallisemman. Puitteet lukittuvat automaattisesti takaisin yhteen vain kuulapää lukituskantaan työntämällä. Irrotus nappi! Puitteet kytkettynä toisiinsa. Kuulapää! Puitteet irrotettu toisistaan. Tuuletusikkunoiden jatkuva aukipito saattaa aiheuttaa vaurioita rakenteille Tuuletusta on syytä välttää kovalla tuulella sekä voimakkaalla ikkunaa vasten lankeavalla sateella. Välisuljin on kytkettävä kiinni ikkunoiden pesun ja laitteen puhdistuksen jälkeen turvallisuus syistä. Välisulkimen osat voi puhdistaa kostealla pyyhkeellä ja pesuaineella. Tuvanaru FIX 84 Alasaranoiduissa ikkunoissa, joissa tuuletusikkunaheloitus käytetään lisänä turvallisuus syistä turvanarua. Turvanaru pysäyttää puitteen aukiasentoon, ja estää näin puitteen retkahtamisen ja aukipitolaitteen rikkoutumisen. Turvanaru toimitetaan irrallaan ikkunatoimituksen mukan (helapaketissa.) Kun haluat avata ikkunan kokonaan paina lukonkieltä 1. alas ja laske samalla narun päätä 2. alas

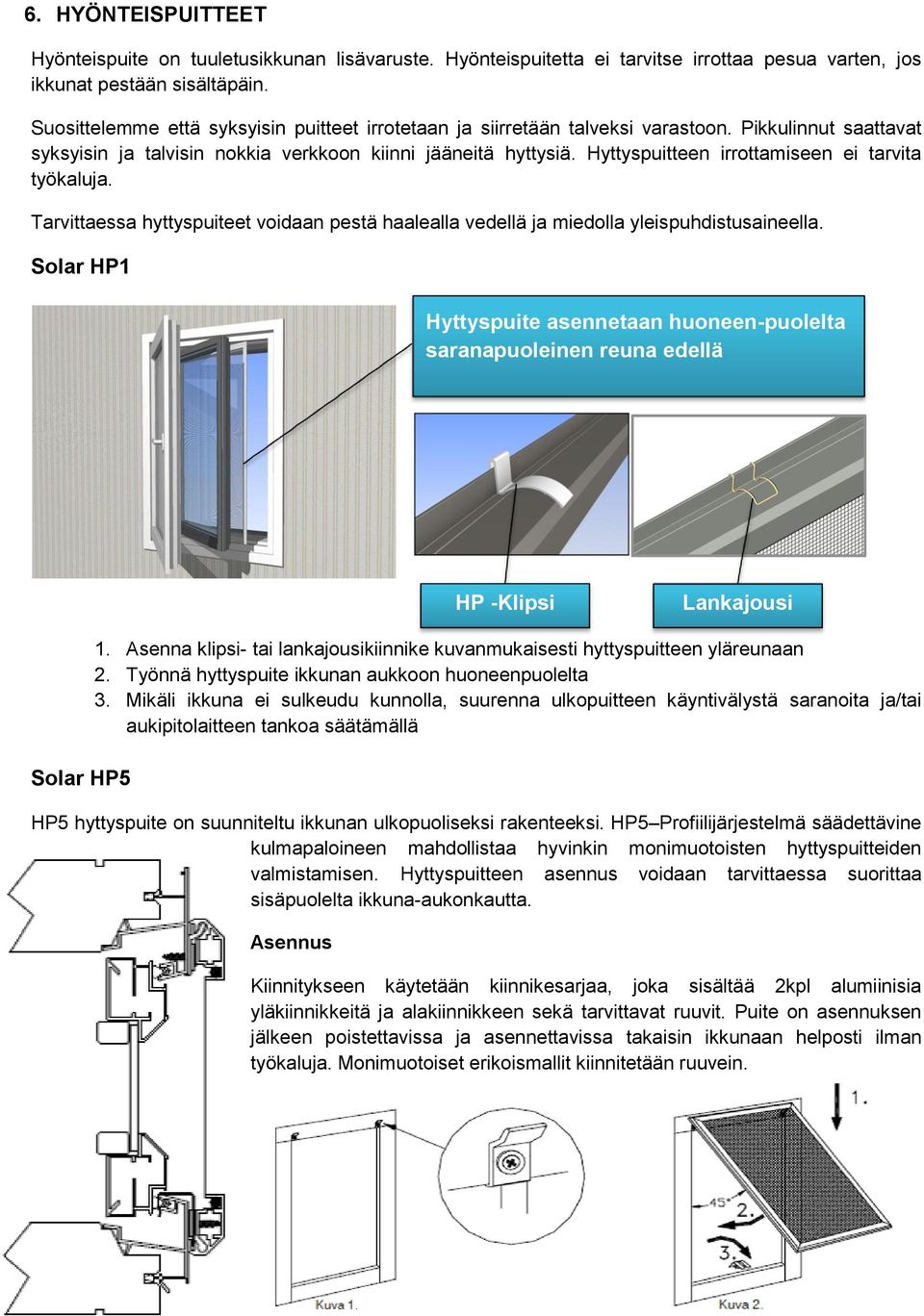

8 6. HYÖNTEISPUITTEET Hyönteispuite on tuuletusikkunan lisävaruste. Hyönteispuitetta ei tarvitse irrottaa pesua varten, jos ikkunat pestään sisältäpäin. Suosittelemme että syksyisin puitteet irrotetaan ja siirretään talveksi varastoon. Pikkulinnut saattavat syksyisin ja talvisin nokkia verkkoon kiinni jääneitä hyttysiä. Hyttyspuitteen irrottamiseen ei tarvita työkaluja. Tarvittaessa hyttyspuiteet voidaan pestä haalealla vedellä ja miedolla yleispuhdistusaineella. Solar HP1 Hyttyspuite asennetaan huoneen-puolelta saranapuoleinen reuna edellä HP -Klipsi Lankajousi Solar HP5 1. Asenna klipsi- tai lankajousikiinnike kuvanmukaisesti hyttyspuitteen yläreunaan 2. Työnnä hyttyspuite ikkunan aukkoon huoneenpuolelta 3. Mikäli ikkuna ei sulkeudu kunnolla, suurenna ulkopuitteen käyntivälystä saranoita ja/tai aukipitolaitteen tankoa säätämällä HP5 hyttyspuite on suunniteltu ikkunan ulkopuoliseksi rakenteeksi. HP5 Profiilijärjestelmä säädettävine kulmapaloineen mahdollistaa hyvinkin monimuotoisten hyttyspuitteiden valmistamisen. Hyttyspuitteen asennus voidaan tarvittaessa suorittaa sisäpuolelta ikkuna-aukonkautta. Asennus Kiinnitykseen käytetään kiinnikesarjaa, joka sisältää 2kpl alumiinisia yläkiinnikkeitä ja alakiinnikkeen sekä tarvittavat ruuvit. Puite on asennuksen jälkeen poistettavissa ja asennettavissa takaisin ikkunaan helposti ilman työkaluja. Monimuotoiset erikoismallit kiinnitetään ruuvein.

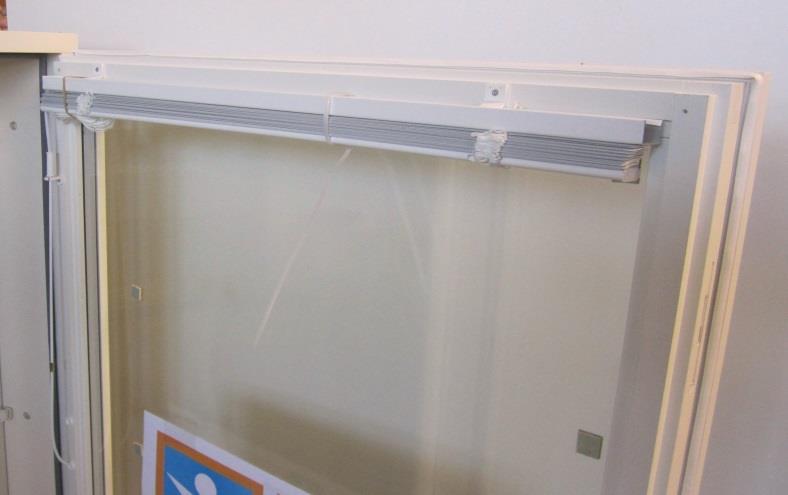

9 1. Ruuvaa yläkiinnikkeet ulkopuolelle ikkunan yläkulmiin (Kuva 1.) 2. Nosta hyönteispuite yläkiinnikkeiden päälle n 45 asteen kulmassa ja anna puitteen laskeutua ala-asentoonsa (Kuva 2.) 3. Varmista, että yläkiinnikkeet ovat oikein puitteen urassa (Kuva 3) Puite ei saa nousta kiinnikkeiltään suoraan ylöspäin nostettaessa. 4. Lukitse hyönteispuite vetämällä alakiinnikkeen kieli ikkunan myrskylistan taakse (Kuva 4.) 7. SÄLEKAIHDIN (Solar/Handy) Asennus Ii-Ikkunoissa käytetään Solar-kaihtimen valmistamia HANDY integroituja kaihtimia. Itegroitujen kaihtimien kääntö sekä nostoja lasku tapahtuvat puitteen pinnassa olevista säätönupeista. Kaihtimet ovat esiasennettu tehtaalla. Työmalla asennetaan käyttönupit ja katkaistaan narut oikeaan mittaan. Kaihdin asennettu ja kiinnitetty nippusiteellä Nostonaru vyyhdillä kaihtimessa. Läpivientiholkit sekä vaijeritanko asennettu 1. Jokaisen kaihtimen mukana tulee kaksinuppia. Toinen nupeista on kaihtimen kääntöä-, ja toinen nostoa varten. Jos kaihtimessa on vain kaksi nostonarua käytä 2- koloista nuppia nostonuppina. Jos nostonaruja on enempi käytä 3-koloista nuppia nostonuppina.

10 2. Irrota nostonarut vyyhdiltä, katkaise nippuside ja laske kaihdin alas. Pujota nostonarut läpi ylemmästä holkista ja nupinreiästä. Varmista, että käytät oikeaa nuppia. Tee naruihin solmu jättäen n. 4cm löysää ikkunan välitilaan. Lyhennä naruja sen verran, että solmun jälkeen jää vielä n. 6cm pitkät hännät säätövaraksi. Liitä kääntönuppi vaijeritankoon ja paina kannet paikoilleen. 3. Irrota vaijeritanko tukikannakkeesta ja vedä akselia kotelosta ulospäin, kunnes voit liittää vaijerin ja kääntönupin alemman läpivientiholkin läpi. Kiinnitä vaijeri takaisin tukikannakkeeseen Tukikannake 4. Nosta kaihdin ja lukitse yläasentoon. Vedä sen jälkeen vapaaksi jäänyt narukieppi narupitimen avulla tiukalle ja kiinnitä pidin puitteeseen. Pitimen avulla saat vapaat nostonarut pois lasten ulottuvilta. HUOM! Ehdottomasti varmistettava etteivät kaihtimen narut roiku pientenlasten ulottuvilla kaihtimen ollessa yläasennossa. Käyttö ja Huolto Sälekaihdin avataan ja suljetaan kääntämällä alemmasta nupista. Kaihdin nostetaan vetämällä ylemmästä nupista ja lukitaan yläasentoon työntämällä narunuppi takaisin paikalleen narujen jäädessä pintaan kiepille. Nostonupin pyörittäminen saa nostonarut kierteelle ja samalla kaihtimien toiminta saattaa häiriintyä. Nosta kaihdinta vain säleiden ollessa auki asennossa. Kiinniasennossa nostaminen kuluttaa nostonaruja. Sälekaihdin on käytännössä huoltovapaa. Jos nostonarut pääsevät kiertymään, kaihdin ei ehkä toimi normaalisti. Nostonarut saa oikaistua nostamalla kaihdin yläasentoon ja päästämällä narut roikkumaan vapaasti. Kaihtimen puhdistukseen voi käyttää esimerkiksi imuria harjasuulakkeella tai pölyhuiskaa. Ikkunoiden pesunyhteydessä kaihdin nostetaan ylös ja lukitaan narunupin avulla. Jos kaihtimen nupit estävät ikkunaa aukeamasta tarpeeksi, voidaan kääntönuppi irrottaa pesun ajaksi. Kaihdin voidaan lukita ylös esimerkiksi sitomalla sen molemmat päät.

11 Kääntönupin irrotus: Irrota vaijeritanko pitimestä Vedä kaihtimen yläkotelossa olevaa vaijeriinliitettyä akselia ulospäin noin 2cm Vedä kääntönuppia ulos huoneeseen päin, kunnes nupin ja vaijerin liitos tulee esille Irrota kääntönuppi vaijerista 8. RAITISILMA- / KORVAUSILMA VENTTIILI Biobe VS Korvausilmaventtiili Biobe VS venttiili on ikkunakarmiin tai Suodatin yksikkö tilkerakoon asennettava tuloilmaventtiili, joka soveltuu sekä uudis- että korjausrakentamiseen. Venttiilin avulla tuloilma voidaan tuoda hallitusti sisään niin painovoimaisissa kuin koneellisessa (poisto) ilmanvaihdossa ja turvata näin riittävä ja hallittu raitisilman saanti huonetiloihin. Tuloilmanmäärä on mitoitettavissa asunto- ja huone-kohtaisesti. Suodatinyksikkö vähentää tuloilman epäpuhtauksia ja mahdollistaa venttiilin asennuksen ulommaksi karmista. Venttiilin virtausaukon suuntaminen ylöspäin parantaa raittiin ilman sekoittumista lämpimään huoneilmaan vähentäen vedontunnetta. Käyttö- ja huolto Solumuovisuodatin Ikkunankarmin yläosaan on tehty raitisilmakanava, jonka päälle on asennettu Biobe venttiili sekä suodatin yksikkö. Toimiva ilmanvaihto edellyttää riittävän korvausilman saantia asunnon ulkopuolelta. Venttiili tulisi pitää vähintään puoliavoimena, jolloin ei synny hallitsematonta ilmavirtausta esimerkiksi ovien alta, postiluukusta tai muista raoista. Mikäli asunnosta ei saada poistettua hengitysilman, ruuanlaiton ja peseytymisen aiheuttamaa kosteutta tehokkaasti, luodaan helposti suotuisa kasvualusta haitallisille mikrobeille ja homeitiöille. Biobe-venttiili on täysin auki, kun molemmat säätönupit osoittavat venttiilin ulkoreunoja kohden ja suljettu kun nupit osoittavat venttiilin keskustaa kohden. Puoliavoimeksi venttiili saadaan, kun toinen nupeista osoittaa reunaa- ja toinen keskustaa kohden. Biobe suodatinnauhan puhdistaminen suositellaan tehtävän kaksi kertaa vuodessa. Venttiili ja suodatinyksikkö irrotetaan avaamalla ruuvit, joilla ne on kiinnitetty karmiin. Suodatinkotelon sisällä on solumuovisuodatin, joka voidaan puhdistaa pesemällä se saippualiuoksessa. Ilmakanava imuroidaan ja osat asennetaan takaisin paikoilleen. Suodatinkotelo asennetaan sen pienempi ilma-aukko venttiilin sulkukoneistoa vastaan.

12 9. TULOILMAIKKUNA Biobe ThermoPlus tuloilmaikkuna venttiilit ovat huoneiston ikkunoihin sijoitettavia lämmön talteenotto laitteita, joilla korvausilma tuodaan sisätilaan ikkunan yläosasta yhdestä sisääntuloyhteestä joko suoraan tai kierrättämällä se talviaikaan ikkunalasien välitilassa hyödyntämässä ikkunan lämpöhäviöitä ilman esilämmitykseen ennen sisääntuloa. KESÄ TALVI Ulkolämpötilan ollessa -18 astetta lämpenee sisääntuleva ilma astetta ja ikkunan (selektiivilasi, U=1,30W/m2K) lämpöhäviöt pienenevät 15-50% Venttiilien ollessa kesäasennossa ilma virtaa suoraan huonetilaan äänenvaimennin / ilmakanavakasetin ja suodattimen läpi. Talviasennossa ilma kiertää ikkunalasien välissä hyödyntäen ikkunan lämpöhäviöitä ilman esilämmitykseen. Molemmissa kausiasennoissa ilmamäärää voidaan säätää portaattomasti. Asennus Äänenvaimennuskasetti on asennettu tehtaalla valmiiksi, muut osat toimitetaan helalaatikossa ikkunatoimituksen yhteydessä Äänenvaimennuskasetti asennettu tehtaalla valmiiksi 2. Venttiilin ohjainosat menevät reunimmaisten ilmakanavien sisään. 3. Asenna toimituksen mukana tuleva suodatin ikkunan karmin ulommaiseen työstöön 4. Venttiili asennettuna ja käyttö valmiina

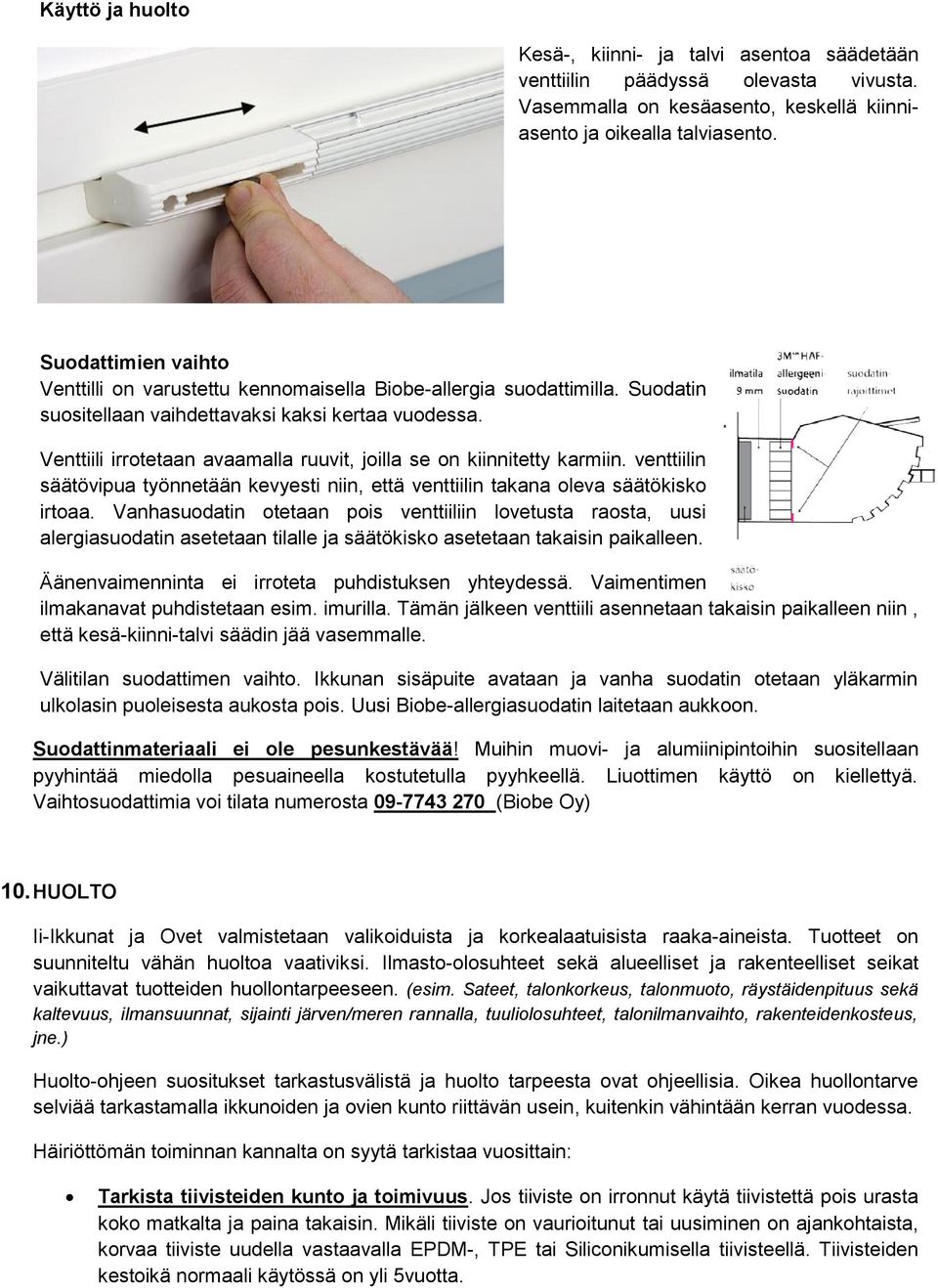

13 Käyttö ja huolto Kesä-, kiinni- ja talvi asentoa säädetään venttiilin päädyssä olevasta vivusta. Vasemmalla on kesäasento, keskellä kiinniasento ja oikealla talviasento. Suodattimien vaihto Venttilli on varustettu kennomaisella Biobe-allergia suodattimilla. Suodatin suositellaan vaihdettavaksi kaksi kertaa vuodessa. Venttiili irrotetaan avaamalla ruuvit, joilla se on kiinnitetty karmiin. venttiilin säätövipua työnnetään kevyesti niin, että venttiilin takana oleva säätökisko irtoaa. Vanhasuodatin otetaan pois venttiiliin lovetusta raosta, uusi alergiasuodatin asetetaan tilalle ja säätökisko asetetaan takaisin paikalleen. Äänenvaimenninta ei irroteta puhdistuksen yhteydessä. Vaimentimen ilmakanavat puhdistetaan esim. imurilla. Tämän jälkeen venttiili asennetaan takaisin paikalleen niin, että kesä-kiinni-talvi säädin jää vasemmalle. Välitilan suodattimen vaihto. Ikkunan sisäpuite avataan ja vanha suodatin otetaan yläkarmin ulkolasin puoleisesta aukosta pois. Uusi Biobe-allergiasuodatin laitetaan aukkoon. Suodattinmateriaali ei ole pesunkestävää! Muihin muovi- ja alumiinipintoihin suositellaan pyyhintää miedolla pesuaineella kostutetulla pyyhkeellä. Liuottimen käyttö on kiellettyä. Vaihtosuodattimia voi tilata numerosta (Biobe Oy) 10. HUOLTO Ii-Ikkunat ja Ovet valmistetaan valikoiduista ja korkealaatuisista raaka-aineista. Tuotteet on suunniteltu vähän huoltoa vaativiksi. Ilmasto-olosuhteet sekä alueelliset ja rakenteelliset seikat vaikuttavat tuotteiden huollontarpeeseen. (esim. Sateet, talonkorkeus, talonmuoto, räystäidenpituus sekä kaltevuus, ilmansuunnat, sijainti järven/meren rannalla, tuuliolosuhteet, talonilmanvaihto, rakenteidenkosteus, jne.) Huolto-ohjeen suositukset tarkastusvälistä ja huolto tarpeesta ovat ohjeellisia. Oikea huollontarve selviää tarkastamalla ikkunoiden ja ovien kunto riittävän usein, kuitenkin vähintään kerran vuodessa. Häiriöttömän toiminnan kannalta on syytä tarkistaa vuosittain: Tarkista tiivisteiden kunto ja toimivuus. Jos tiiviste on irronnut käytä tiivistettä pois urasta koko matkalta ja paina takaisin. Mikäli tiiviste on vaurioitunut tai uusiminen on ajankohtaista, korvaa tiiviste uudella vastaavalla EPDM-, TPE tai Siliconikumisella tiivisteellä. Tiivisteiden kestoikä normaali käytössä on yli 5vuotta.

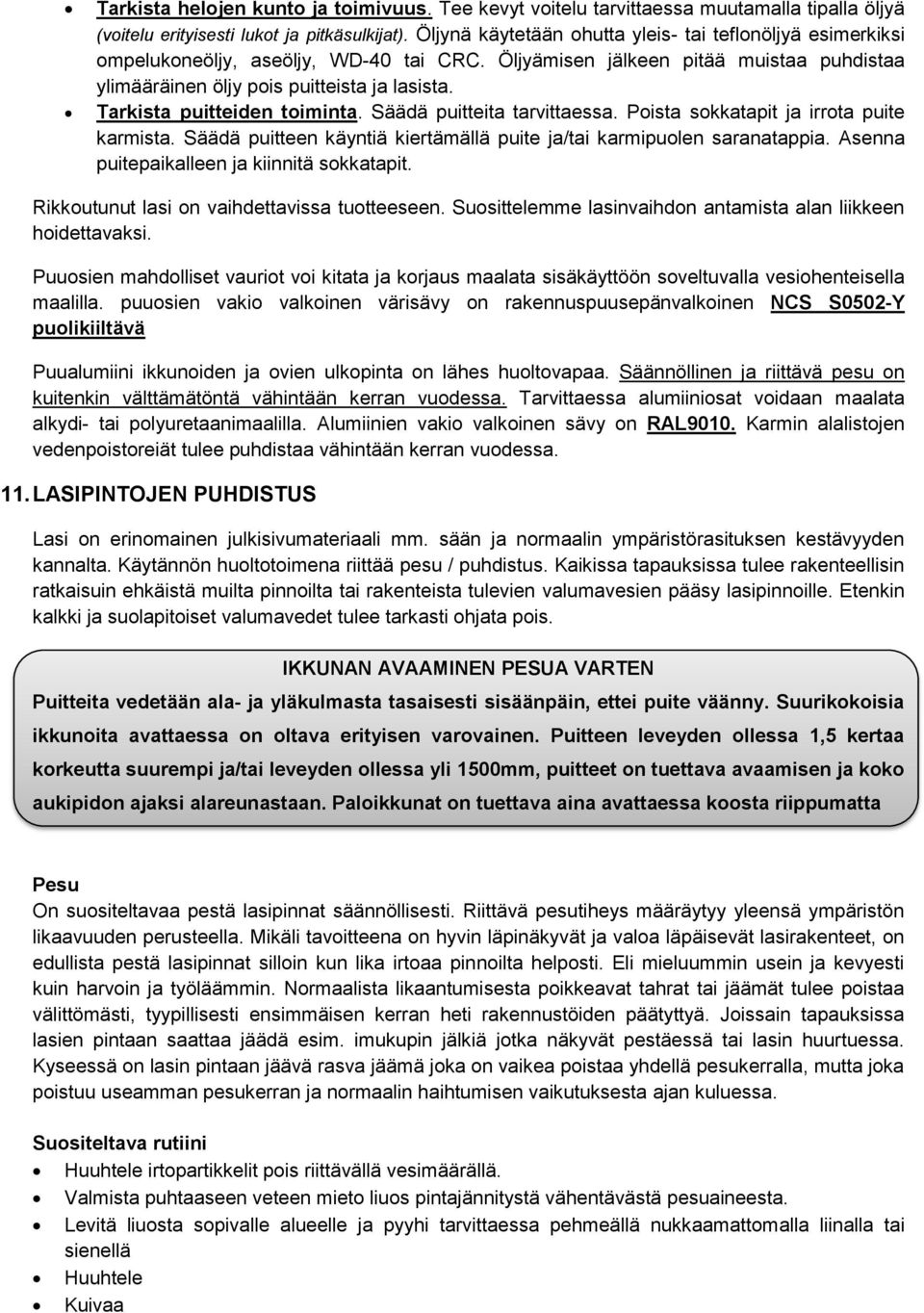

14 Tarkista helojen kunto ja toimivuus. Tee kevyt voitelu tarvittaessa muutamalla tipalla öljyä (voitelu erityisesti lukot ja pitkäsulkijat). Öljynä käytetään ohutta yleis- tai teflonöljyä esimerkiksi ompelukoneöljy, aseöljy, WD-40 tai CRC. Öljyämisen jälkeen pitää muistaa puhdistaa ylimääräinen öljy pois puitteista ja lasista. Tarkista puitteiden toiminta. Säädä puitteita tarvittaessa. Poista sokkatapit ja irrota puite karmista. Säädä puitteen käyntiä kiertämällä puite ja/tai karmipuolen saranatappia. Asenna puitepaikalleen ja kiinnitä sokkatapit. Rikkoutunut lasi on vaihdettavissa tuotteeseen. Suosittelemme lasinvaihdon antamista alan liikkeen hoidettavaksi. Puuosien mahdolliset vauriot voi kitata ja korjaus maalata sisäkäyttöön soveltuvalla vesiohenteisella maalilla. puuosien vakio valkoinen värisävy on rakennuspuusepänvalkoinen NCS S0502-Y puolikiiltävä Puualumiini ikkunoiden ja ovien ulkopinta on lähes huoltovapaa. Säännöllinen ja riittävä pesu on kuitenkin välttämätöntä vähintään kerran vuodessa. Tarvittaessa alumiiniosat voidaan maalata alkydi- tai polyuretaanimaalilla. Alumiinien vakio valkoinen sävy on RAL9010. Karmin alalistojen vedenpoistoreiät tulee puhdistaa vähintään kerran vuodessa. 11. LASIPINTOJEN PUHDISTUS Lasi on erinomainen julkisivumateriaali mm. sään ja normaalin ympäristörasituksen kestävyyden kannalta. Käytännön huoltotoimena riittää pesu / puhdistus. Kaikissa tapauksissa tulee rakenteellisin ratkaisuin ehkäistä muilta pinnoilta tai rakenteista tulevien valumavesien pääsy lasipinnoille. Etenkin kalkki ja suolapitoiset valumavedet tulee tarkasti ohjata pois. IKKUNAN AVAAMINEN PESUA VARTEN Puitteita vedetään ala- ja yläkulmasta tasaisesti sisäänpäin, ettei puite väänny. Suurikokoisia ikkunoita avattaessa on oltava erityisen varovainen. Puitteen leveyden ollessa 1,5 kertaa korkeutta suurempi ja/tai leveyden ollessa yli 1500mm, puitteet on tuettava avaamisen ja koko aukipidon ajaksi alareunastaan. Paloikkunat on tuettava aina avattaessa koosta riippumatta Pesu On suositeltavaa pestä lasipinnat säännöllisesti. Riittävä pesutiheys määräytyy yleensä ympäristön likaavuuden perusteella. Mikäli tavoitteena on hyvin läpinäkyvät ja valoa läpäisevät lasirakenteet, on edullista pestä lasipinnat silloin kun lika irtoaa pinnoilta helposti. Eli mieluummin usein ja kevyesti kuin harvoin ja työläämmin. Normaalista likaantumisesta poikkeavat tahrat tai jäämät tulee poistaa välittömästi, tyypillisesti ensimmäisen kerran heti rakennustöiden päätyttyä. Joissain tapauksissa lasien pintaan saattaa jäädä esim. imukupin jälkiä jotka näkyvät pestäessä tai lasin huurtuessa. Kyseessä on lasin pintaan jäävä rasva jäämä joka on vaikea poistaa yhdellä pesukerralla, mutta joka poistuu useamman pesukerran ja normaalin haihtumisen vaikutuksesta ajan kuluessa. Suositeltava rutiini Huuhtele irtopartikkelit pois riittävällä vesimäärällä. Valmista puhtaaseen veteen mieto liuos pintajännitystä vähentävästä pesuaineesta. Levitä liuosta sopivalle alueelle ja pyyhi tarvittaessa pehmeällä nukkaamattomalla liinalla tai sienellä Huuhtele Kuivaa

15 Poikkeavat tahrat Mikäli tahra ei irtoa normaalilla pesurutiinilla, pyri selvittämään tahran alkuperä ja vastaava liuotin. Lasi kestää hyvin tavallisimpia liuottimia, näin ei kuitenkaan aina ole lasitusmateriaalien, tiivisteiden jne. kohdalla! Huuhtele lopuksi liuottimien jäämät pois huolellisesti. Apteekeista saatavan sitruunahapon ja veden seoksen on huomattu myös olevan tehokas yhdistelmä mm. edellä mainittujen imukupin jälkien puhdistuksessa. Silikoni-, liima, yms. tahrat poistetaan lasinpinnasta ensin raaputtamalla ns. Handy-terällä tms. ja valkealla kuivalla liinalla. Loput tahrasta voidaan poistaa kevyesti hankaamalla esim. lakkabensiiniin (tärpätti) kostutetulla rievulla. Siliconi tahroihin tehoaa parhaiten asetoni ja ksyleeni, joita myydään rautakaupoissa. Tarran poisto Laseissa olevat tarrat on poistettava mahdollisimman pian, ettei aurinko jätä tarrasta jälkeä lasipintaan. Tarranpoistoon voidaan käyttää mm. ruokaöljyä, mineraalitärpättiä, isopropanolia tai asetonia, joita käytettäessä on varottava aineen joutumista muille kuin lasipinnoille. Liuottimia käytettäessä tilan tulee olla ilmastoitu. Ikkunanpuhdistuskaavinta tai vastaavaa käytettäessä on varottava naarmuttamasta lasia. Muiden kuin lasipitojen puhdistus Puu- ja alumiiniosien puhdistukseen voi käyttää yleispuhdistusaineita, ei kuitenkaan hankaavia aineita sisältäviä pesuaineita. 12. TAKUU Tehtaalla peittomaalattujen puualumiini ikkunoiden ja parvekeovien lahoamattomuustakuu on 10 vuotta, edellyttäen, että tuotteet on asennettu ohjeidenmukaan ja huolto-ohjeita on noudatettu sekä kosteuden pääsy rakenneosien kautta tuotteeseen on estetty. Eristyslasielementtien kosteus- ja pölytiiveystakuu on 5 vuotta asuintiloissa. Takuu ei koske lasin rikkoutumista. Muilta osin noudatetaan eristyslasiyhdistys ry:n takuuehtoja. Ikkunoiden ja parvekeovien tekninen takuu on 2 vuotta. Tehtaan asennuspalvelun tekninen takuu on 2 vuotta. Takuun perusteella ei korvata välillisiä kustannuksia tai vahinkoja jotka syntyvät virheellisen kunnossapidon, muun kuin tehtaan asennuspalvelun hoitaman asennuksen tai käsittelyn takia Iin Puunjalostus Oy Tehdas: Myynti: Sahatie3 Leipojantie II II puh puh fax fax
