Älykotijärjestelmä. Asennus- ja käyttöohje. Älykoti on kodinohjausjärjestelmä, joka suojelee sitä mikä on teille tärkeää ja helpottaa arkeanne.

Koko: px
Aloita esitys sivulta:

Download "Älykotijärjestelmä. Asennus- ja käyttöohje. Älykoti on kodinohjausjärjestelmä, joka suojelee sitä mikä on teille tärkeää ja helpottaa arkeanne."

Transkriptio

1 Älykotijärjestelmä Asennus- ja käyttöohje Älykoti on kodinohjausjärjestelmä, joka suojelee sitä mikä on teille tärkeää ja helpottaa arkeanne.

2 Älykotijärjestelmän toiminnot lyhyesti Oulun Taikasähkö Y-tunnus:

3 Sisällys 1. Kodinohjausjärjestelmän turvallinen käyttö Tilanneohjaukset kotona ja poissa Lämpökojeiden pudotus Kodin sisävalvonta Verkkojännitteen valvonta Paloilmoitinjärjestelmä 3.1. Palohälytyksen kuittaus Savuilmaisimet Ilmaisimen asennus kantaan Häkäilmaisin Autolämmityspistorasian ohjaus Lämmitysaikojen ohjelmointi Käsiohjaus Tunnelmavalaistuksen ohjaus 5.1. Automaattinen kulkuvalaistus Valaistuksen käsiohjaus Järjestelmän käyttö häiriötilanteessa Lisävarusteet 7.1. GSM-etähallinta Kosteudenhallinta Lämmön pudotus Asennus 8.1. Kytkentäkaaviot Käyttöönottopöytäkirja GSM-Etähallinnan käyttöönotto Asennusohje. 21 Oulun Taikasähkö info@taikasahko.fi Y-tunnus:

4 1. Kodinohjausjärjestelmän turvallinen käyttö HUOMIOI TÄMÄ ENNEN KÄYTTÖÖNOTTOA: Järjestelmän saa asentaa vain sähköalan ammattihenkilö Kaikki järjestelmään liitetyt komponentit ovat CE-merkittyjä ja oikein käytettyinä turvallisia. CE-merkinnällä valmistaja vakuuttaa tuotteen täyttävän sitä koskevat direktiivit. Akkujen väärä kytkentä aiheuttaa räjähdysvaaran. Akut sisältävät ympäristölle vaarallista raskasmetallia. Käytöstä poistetut akut tulee toimittaa ongelmajätteiden keräyspisteeseen. Akuston kunto tulee tarkastaa kahden vuoden välein. Toiminnan takaamiseksi akuston uusiminen suositellaan tehtäväksi viiden vuoden välein. Tutustu palovaroittimen käyttöohjeeseen ja noudata valmistajan suosittelemia huoltoon ja kunnossapitoon liittyviä ohjeita. Palovaroittimen imurointia suositellaan määräajoin, jolloin mahdollinen huonepölyn kerääntyminen optiseen ilmaisimeen estetään. Vastuuvapautuslauseke Valmistaja ei vastaa asennusvirheestä, ohjeiden noudattamatta jättämisestä, sähköturvallisuusmääräysten laiminlyönnistä tai muista tuotteen asennuksesta tai käytöstä johtuvista suorista eikä välillisistä vahingoista. Kaikki tuotteet ovat testattu ja todettu virheettömiksi mittauksilla ja silmämääräisellä tarkistuksella ennen toimitusta. Mikäli laadunvalvonnasta huolimatta tuoteosa todetaan vialliseksi, valmistaja sitoutuu toimittamaan takuuajan (2 vuotta) puitteissa viallisen tuotteen tilalle uuden virheettömän tuotteen. Valmistaja ei vastaa viallisen tuotteen aiheuttamista välillisistä kustannuksista. Oulun Taikasähkö Y-tunnus:

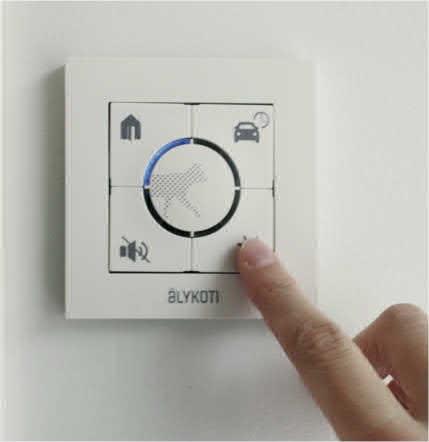

5 2. Tilanneohjaukset kotona ja poissa Tilanneohjauksen avulla asetat kotisi turvalliseen tilaan poistuessasi sieltä. Painamalla eteisessä olevaa Kotona/Poissa -painiketta pitkään, merkkivalo sammuu ja järjestelmä tekee seuraavissa alaluvuissa kuvatut toimenpiteet. Takaisin Kotona -tilaan pääsee näppäilemällä oikean avauskoodin. Paneelin näppäimet on numeroitu kuvan mukaisesti. 2.1 Lämpökojeiden pudotus Rajoitettu sähkönjakelu parantaa merkittävästi kotisi paloturvallisuutta. Poistuessasi kotoa järjestelmä katkaisee sähkön lämpöä tuottavilta kodinkoneilta kuten liedeltä, kahvinkeittimeltä ja saunan kiukaalta. 2.2 Kodin sisävalvonta Tilanneohjauksen merkkivalo loistaa kotona -tilan ollessa valittuna. Painikkeen painaminen pitkään käynnistää poistumisviiveen. Tilanneohjauksen kytkeytyessä Poissa -tilaan käynnistyy poistumisviive, joka on 20 sekuntia. Tämän jälkeen aktivoituu kodin sisävalvonta. Mikäli järjestelmään kytketyt liiketunnistimet havaitsevat liikettä ja tilanneohjausta ei aseteta Kotona -tilaan tuloviiveen kuluessa, järjestelmä tekee hälytyksen. Hälytyksessä poistumisvalot alkavat vilkkua ja sireeni aktivoituu. Kotona -tila saadaan päälle näppäilemällä oikea avauskoodi. Sisällä olevat liiketunnistimet voidaan määritellä siten, että ne eivät reagoi alle 15kg tai alle 25 kg painaviin kotieläimiin. Liiketunnistimen asetuksesta huolimatta, kotieläimiä ei saa jättää asuntoon mikäli murtohälyttimen sireeni on kytketty käyttöön 2.3 Verkkojännitteen valvonta Järjestelmä ilmoittaa mahdollisesta sähkökatkosta vilkuttamalla painikesarjassa olevaa kulkuvalojen merkkivaloa kymmenen sekunnin välein. Lisäksi sähkökatkosta tulee tekstiviesti matkapuhelimeen ja teksti keskusyksikön näyttöruutuun. Oulun Taikasähkö Y-tunnus:

6 3. Paloilmoitinjärjestelmä Paloilmoitinjärjestelmän tarkoituksena on suojata asukkaiden kiinteää ja irtainta omaisuutta sekä talossa olevia ihmisiä. Järjestelmään on kytketty optisia tai ionisoivia savuilmaisimia sekä häkäkaasuun reagoiva ilmaisin. Palohälytyksen sattuessa savuilmaisimien sireenit aktivoituvat. Lisäksi asunnossa syttyy akkuvarmennetut poistumisvalot, joiden ansiosta palavasta talosta pelastautuminen on helpompaa. Lisäksi järjestelmä katkaisee sähkön automaattisesti lämpöä tuottavilta kodinkoneilta. 3.1 Palohälytyksen kuittaus Painiketta pidetään pohjassa kahden sekunnin ajan. Palohälytyksen kuittaus hiljentää sireenit viiden minuutin ajaksi. Ajastuksen kuluttua ilmaisimet palautuvat automaattisesti valvontatilaan. Kuittauksen aikana poistumisvalot ovat päällä. Hälytyksen aktivoituessa hälytys voidaan hiljentää palohälytyksen kuittauspainikkeella. Painiketta pidetään pohjassa kahden sekunnin ajan, jolloin järjestelmä katkaisee sähkön savu- ja häkäilmaisimilta viiden minuutin ajaksi. Kuittaustoiminto voidaan peruuttaa pitämällä painiketta uudelleen pitkään (2 sekuntia) pohjassa. Häkäilmaisin antaa kolme peräkkäistä äänimerkkiä ilmaisimien palautuessa valvontatilaan. 3.2 Savuilmaisimet Savuilmaisimen toiminta voidaan tarkastaa painamalla ilmaisimessa olevaa painiketta. Savuilmaisimet eivät kuulu Älykotitoimitukseen. Niiden määrä vaihtelee kohteen mukaan. Ilmaisimien vähimmäismäärä omakotitalossa on 1kpl/alkava 60m2/kerros. Järjestelmään voidaan kytkeä optisia tai ionisoivia savuilmaisimia (ei sisälly toimitukseen, sähköurakoitsija hankkii esim. FinAlert FA-24.) Ilmaisimen havaitessa savua sen sireeni aktivoituu. Samalla järjestelmä katkaisee sähkön lämpöä tuottavilta kodinkoneilta. Savuilmaisimen toiminnan voi tarkastaa testauspainikkeesta. Oulun Taikasähkö Y-tunnus:

7 3. Paloilmoitinjärjestelmä Ilmaisimen asennus kantaan Useissa ilmaisimissa on erillinen asennuskanta, jolloin vikatapauksessa ilmaisin voidaan poistaa järjestelmästä nopeasti. FinAlert ja Kamic Security -ilmaisimissa ilmaisimen kansi avautuu saranoilla. Vikatapauksessa käyttöjännitteen punainen johdin tulee irrottaa, jolloin sireeni hiljenee. Älykodin huoltovalikosta savuilmaisimet saadaan toimimaan vain paikallisesti, jolloin sähköt saadaan palautettua lämpöä tuottaville kodinkoneille. 3.3 Häkäilmaisin Häkäilmaisin tunnistaa epätäydellisessä palamisessa syntyvän CO 3 eli häkäkaasun. Häkä on väritön ja hajuton kaasu, joka on tappavan myrkyllinen. Ilmaisin tunnistaa kaasun ja aiheuttaa hälytyksen. Häkäkaasun tiheys on lähes sama kuin ilman tiheys, joten jotkut valmistajat suosittelevat häkäilmaisimen asennusta hengitysilman korkeudelle. Omakotitalossa häkäkaasun lähde on lähes poikkeuksetta tulisija, jonka savupelti on suljettu liian aikaisin. Tällöin häkäkaasu nousee tulisijasta tulevan lämpimän ilman mukana katon rajaan. Älykodin mukana tuleva DG-1 häkäilmaisin on tarkoitettu kattoasennukseen. Mikäli ilman häkäpitoisuus on 75 minuutin ajan yli 50 ppm, ilmaisin hälyttää. Jos pitoisuus on yli 100 ppm, hälytys tapahtuu 25 minuutin kuluessa. Jos häkäpitoisuus kasvaa yli 300 ppm, hälytys tapahtuu yhden minuutin kuluessa. LED-INDIKAATTORI Häkäilmaisin antaa kolme peräkkäistä äänimerkkiä valmiustilan palauduttua kuittaustoiminnon jälkeen. Hälytystilassa punainen LED valo vilkkuu. Oulun Taikasähkö info@taikasahko.fi Y-tunnus:

8 4. Autolämmityspistorasian ohjaus Autolämmityspistorasian automaattisella ohjauksella säästetään energiaa. Lisäksi pistorasian ajastus voidaan tehdä helppokäyttöisen päätteen avulla mukavasti sisätiloista. Pistorasiaa voidaan ohjata paneelissa olevalla kellolla ja lisäksi manuaalisesti kahden tunnin lisäaikapainikkeella. Mikäli pistorasia laitetaan päälle eteisessä olevasta lisäaikapainikkeesta, pistorasiassa on sähkö kahden tunnin ajan. Sähkö saadaan pistorasiasta pois pitämällä painiketta pitkään pohjassa. 4.1 Lämmitysaikojen ohjelmointi Lämmitysaika voidaan ohjelmoida keskuksessa olevan käyttöliittymän avulla. Ajastus perustuu vuorokausikelloon eli yhden kerran ohjelmoitu aikaohjaus toistuu uudelleen seuraavina päivinä. Lämmitysaikojen ohjelmointi tapahtuu alla kuvattujen vaiheiden kautta. Lämmitysaikojen ohjelmointi tehdään keskuksessa olevan käyttöpäätteen avulla. Lämmitysaika voidaan asettaa painamalla pistorasian kuvaa. OK -painikkeella tallennetaan ja palaudutaan perusnäyttöön. Paina pistorasian kuvaa asettaaksesi lämmitysajan. Aseta aika, jolloin lämmitys menee päälle. Siirry rivillä eteenpäin OK painikkeella. Aseta aika, jolloin lämmitys katkeaa. Tallenna aika painamalla OK. Paina uudelleen OK, palataksesi perusnäyttöön. 4.2 Käsiohjaus Eteisessä olevan lisäaikapainikkeen avulla pistorasia voidaan laittaa päälle tai pois. Painamalla painiketta pistorasiaan tulee sähkö kahden tunnin ajan. Toiminto voidaan peruuttaa pitämällä painiketta pitkään (2s) pohjassa. Merkkivalo loistaa aina kun pistorasiassa on sähkö. Oulun Taikasähkö Y-tunnus:

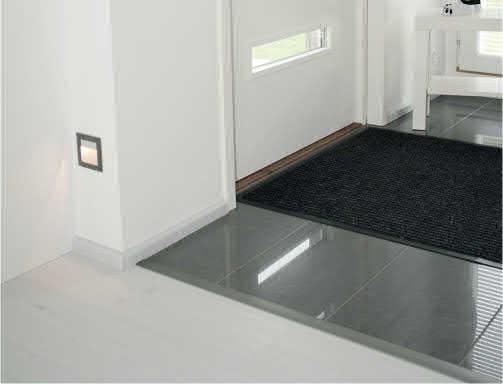

9 5. Tunnelmavalaistuksen ohjaus Kodin tunnelmavalaistus muodostuu kolmesta LED -valaisimesta, jotka on sijoitettu keskeisten poistumisreittien varrelle. Akkuvarmennetut LED -valaisimet toimivat poistumisvaloina palohälytyksen aikana sekä normaalissa käytössä tunnelmavalaisimina. 5.1 Automaattinen kulkuvalaistus Valaisimet voidaan asettaa automaattitilaan, jolloin sisällä oleva liiketunnistin sytyttää valot kahden minuutin ajaksi. Automaattitila asetetaan painamalla valaistuksen ohjaukseen tarkoitettua painiketta kahden sekunnin ajan. Merkkivalo ilmaisee valaistuksen olevan automaattitilassa. Tunnelmavalaistusta voidaan ohjata käsin tai automaattisesti. 5.2 Valaistuksen käsiohjaus Normaalitilassa painikkeen nopea painaminen ohjaa valaisimia käsikäyttöisesti. Painikkeesta valaisimet syttyvät ja sammuvat vuorotellen. Lisävarusteena järjestelmään voidaan asentaa lisäpainikkeita valaistuksen ohjaukseen. Oulun Taikasähkö Y-tunnus:

10 6. Järjestelmän käyttö häiriötilanteessa Häiriötilanteita Älykodin toimintaan voi aiheuttaa esimerkiksi optinen savuilmaisin, joka saattaa reagoida tiheään vesihöyryyn ja aiheuttaa väärän hälytyksen. Muita häiriötilanteita voi syntyä kaapelivaurioissa tai muissa normaalista poikkeavissa tilanteissa. Myös akuston vanheneminen ja siitä johtuva huonontunut varaustila voi aiheuttaa vikatilanteen. Poikkeustilanteiden varalta järjestelmä on mahdollista asettaa huoltotilaan, jolloin viallinen osa järjestelmästä voidaan poistaa käytöstä. Huoltotilassa murtohälytys tai pelkkä sireeni voidaan poistaa käytöstä. Palohälytykset ja kosteusvaroitus voidaan asettaa toimimaan vain paikallisesti, jolloin aktivoitunut palotai kosteusvaroitin hälyttää itse, mutta järjestelmä ei ota vastaan ilmaisimilta tulevaa hälytystä. Tällöin esimerkiksi keittiön sähköt eivät katkea, vaikka hälytystila on päällä. Huoltotilaan pääsee pitämällä nuolinäppäintä pohjassa ja painamalla samanaikaisesti OK -näppäintä. Valikkoa selataan nuolinäppäimellä ja valinta tehdään OK -painikkeella. Yksi toiminto voi olla kerrallaan poissa käytöstä ja tuolloin teksti lukee näytöllä. Poistuttaessa huoltovalikosta järjestelmä palautuu normaaliin tilaan. Mikäli huoltovalikkoon mennään murtohälytysten valvontatilassa (poissa kotoa), järjestelmä kysyy ensin PIN-koodin. Koodi on sama kuin kotona -tilan aktivoiva koodi. ÄLYKOTI HUOLTOVALIKKO > Sireeni käytössä > Sireeni ei käytössä! > Paloilmaisimet käytössä > Paloilmaisimet paikallinen! > Murtohälytin käytössä > Murtohälytin ei käytössä > Kosteusanturit käytössä > Kosteusanturit paikallinen > Poistu huoltotilasta > OK Oulun Taikasähkö Y-tunnus:

11 7. Lisävarusteet Älykotiin on saatavana erilaisia arkea helpottavia lisävarustepaketteja: GSM -Etähallinta Vedenohjaus Lämpötilan valvonta ja ohjaus GSM -etähallinta sekä vedenohjauspaketti tuovat lisäturvaa kodin valvontaan asukkaiden ollessa poissa kotoa. Lämpötilan etävalvonta ja lämmönpudotuksen ohjaus helpottavat etenkin mökkiläisten elämää. 7.1 GSM-etähallinta GSM-etähallinta mahdollistaa kotona/poissa ohjauksen tekstiviestin välityksellä. Lähettämällä tekstiviestin järjestelmässä olevaan SIM-korttiin voidaan kodin tilanneohjaus muuttaa Kotona tai Poissa -tilaan. Ohjaus tekee normaaliin tilanneohjaukseen liittyvät toimenpiteet. Murtohälytys kytkeytyy päälle, lämpökojeiden sähkönsyöttö katkeaa ja vesiventtiili menee kiinni. Tekstiviesti on muotoa Kotona XXXX tai Poissa XXXX. Rastien paikalle laitetaan asiakaskohtainen PIN-koodi. Järjestelmä lähettää ohjauksesta kuittausviestin. Etäohjauksen lisäksi GSM-etähallinta välittää kaikki hälytystiedot matkapuhelimeen. Hälytystietoja ovat savu-, häkä-, murto-, ja kosteus- ja sähkökatkohälytykset. Keskuksessa olevaan käyttöpäätteeseen voidaan asettaa puhelinnumero, johon hälytysviestit lähetetään. Oulun Taikasähkö Y-tunnus:

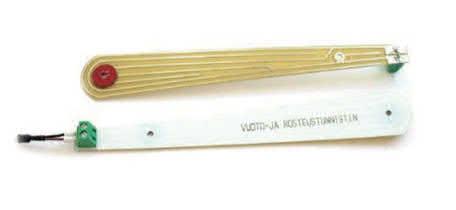

12 7. Lisävarusteet 7.2 Vedenohjaus Lisävarusteena saatava vedenohjauspaketti sisältää kolme kosteustunnistinta, jotka sijoitetaan vettä käyttävien kodinkoneiden alle. Lisäksi paketti sisältää palloventtiilin ja sitä ohjaavan moottoritoimilaitteen, jotka asennetaan talon päävesiputkeen. Järjestelmän kytkeytyessä Poissa -tilaan tai kosteushälytyksen aktivoituessa järjestelmä sulkee päävesihanan. Palohälytyksen aktivoituessa vesiventtiili aukeaa automaattisesti kosteudesta ja Poissa -tilasta riippumatta. 7.3 Lämpötilan valvonta ja ohjaus Huonelämpötilan pudotuksen tarkoituksena on säästää energiaa. Lämpötilan pudotusta käytetään yleisimmin mökkikäytössä, jolloin tilat voivat olla pitkiä aikoja asumattomina. Lämmityksen pudotuksen astemäärä ja ohjaustapa ovat lämmitysmuodosta riippuvaisia. Älykoti ohjataan lämmönpudotustilaan lähettämällä viesti Pudotus on järjestelmässä olevaan matkapuhelinliittymään. Paluuviestinä järjestelmä lähettää kuittauksen ohjauksesta sekä sen hetkisen huonelämpötilan tekstiviestinä. Pudotus kytketään pois lähettämällä viesti Pudotus off. Myös tästä saadaan kuittausviesti takaisin. Järjestelmä tarjoaa rajapinnan pudotukselle potentiaalivapaana kosketintietona. Lämmitysmuodosta riippuen tätä kosketintietoa käytetään sähkötermostaattien, maalämpöpumpun tms. ohjaukseen. Pudotuksen astemäärät asetellaan kunkin lämmitysratkaisun omista asetuksista. Järjestelmä mittaa huonelämpötilaa yleensä olohuoneeseen tai muuhun keskeiselle paikalle sijoitetulla lämpötila-anturilla. Anturin asennuskorkeus on 1500mm. Mitattu lämpötila näkyy reaaliaikaisena sähkökeskuksessa olevassa käyttöliittymässä. Anturin mittausalue on 5-45 astetta. Mikäli huonelämpötila laskee +10 asteeseen, järjestelmä kytkee lämmönpudotuksen pois automaattisesti pyrkien pitämään tilan lämpimänä. Tällöin järjestelmä lähettää lisäksi hälytysviestin matkapuhelimeen. Järjestelmä ilmoittaa myös häiriötilanteet lämmönmittauksessa tekstiviestillä. Lämpötilan poistuessa mittausalueelta tai johtimen irrotessa lähetetään viesti häiriöstä. Oulun Taikasähkö Y-tunnus:

13 8. Asennus 8.1. Kytkentäkaavio Nimi Oulun Taikasähkö Y-tunnus:

14 8. Asennus 8.1. Kytkentäkaavio Nimi Oulun Taikasähkö Y-tunnus:

15 8. Asennus 8.1. Kytkentäkaavio Nimi Oulun Taikasähkö Y-tunnus:

16 8. Asennus 8.2 Käyttöönottopöytäkirja TILANNEOHJAUS: Aseta koodi -> Merkkivalo syttyy, Kotona -tila valittuna. Pitkään pohjassa -> Merkkivalo vilkkuu 20sek, Poissa -tila valittuna. Painikkeet poissa käytöstä Sähköt pois keittiön pistorasioista (välitilat) Päävesihana kiinni (LISÄVARUSTE) Poistumisviive + tuloviive (20 sek + 20 sek) -> Hälytys (kts. Näyttö) Kulkuvalot vilkkuvat Sireeni hälyttää Tekstiviesti Murtohälytys! (LISÄVARUSTE) Aseta järjestelmä takaisin Kotona -tilaan. (Koodi) SAVUILMAISIMET Paina savuilmaisimen TEST painiketta (tai käytä valvontasilmukka auki). Ilmaisin hälyttää Poistumisvalot syttyvät ( = kulkuvalot) Sähköt pois lämpökojeilta (keittiön pistorasiat, välitila jne) Päävesihana auki / poissa -tilasta riippumatta (Lisävaruste) Tekstiviesti Palohälytys! (LISÄVARUSTE) Oulun Taikasähkö info@taikasahko.fi Y-tunnus:

17 8. Asennus 8.2 Käyttöönottopöytäkirja PALOHÄLYTYKSEN KUITTAUS Paina kuittauspainiketta pitkään (2s) Savuilmaisimilta sähkö pois 5 minuuttia (teksti näytössä) Poistumisvalot syttyvät (oletettu tulipalo) Sähkö pistorasioilla (savuhälytys katkaisi) Paina kuittauspainiketta uudelleen pitkään (2s) Sähkö palautuu heti ja ilmaisimet taas valvontatilassa (häkäilmaisimelta kolme piippausta, teksti poistuu näytöstä) AUTOLÄMMITYS Autolämmitys Lisäaikapainike (2h) päälle, merkkivalo syttyy (=automaattitoiminto*) Pitkään pohjassa -> toiminto peruuntuu, merkkivalo sammuu Kello-ohjaus keskukselta KULKUVALAISTUS Valaistus Painikkeesta (nopea painallus) päälle/pois Pitkään pohjassa (2sek), merkkivalo syttyy (automaattitoiminto*) *automaattitoiminnolla kotona tilassa liiketunnistin sytyttää valot 2min ajaksi Oulun Taikasähkö info@taikasahko.fi Y-tunnus:

18 8. Asennus 8.2 Käyttöönottopöytäkirja VERKKOJÄNNITTEEN VALVONTA Sähkokatko Näytössä teksti Sähkökatko! Sähkökatkossa käyttöpaneelin valo-ohjauksen merkkivalo vilkkuu 10s välein Tekstiviesti puhelimeen Sähkökatko! (LISÄVARUSTE) KOSTEUSTUNNISTUS Hälytys kosteusanturilta -> Päävesihana kiinni (LISÄVARUSTE) Näytössä teksti Kosteushälytys Tekstiviesti Kosteushälytys! (LISÄVARUSTE) Kuittaa painamalla OK, jolloin venttiili avautuu GSM-ETÄHALLINTA Aseta oma puhelinnumerosi logiikkaan ja käytä savuilmaisimen valvontasilmukkaa auki. Tekstiviesti Savuhälytys. Lähetä tekstiviesti Poissa XXXX ja Kotona XXXX, merkkivalo sammuu ja syttyy. Järjestelmä lähettää kuittausviestin (Lisävaruste) ( XXXX =pin-koodi ) Irrota lämpötila-anturin johdin, jolloin järjestelmä lähettää siitä ilmoitusviestin. (LISÄVARUSTE) Lähetä tekstiviesti Pudotus on ja Pudotus off, logiikassa oleva rele napsahtaa ja järjestelmä lähettää kuittausviestin, jossa näkyy myös huonelämpötila. (LISÄVARUSTE) Oulun Taikasähkö info@taikasahko.fi Y-tunnus:

19 8. Asennus 8.2 Käyttöönottopöytäkirja MUUT OPTIOT Järjestelmä ohjaa ilmanvaihtokoneen alhaiselle nopeudelle järjestelmän ollessa Poissa- tilassa Pihavalojen ohjaus kellolla ja hämäräkytkimellä (aseta aika, paina 0-painiketta) Pihavalojen lisäaikapainike 2h, peruuta toiminto pitämällä pitkään pohjassa (2s) ÄLYKOTI JÄRJESTELMÄN KÄYTTÖÖNOTTOPÖYTÄKIRJA Kohteen tiedot Päivämäärä: Asiakkaan nimi: Osoite: Allekirjoitus: Testaaja /asentaja Yritys: Asentajan nimi: Puh.nro: Allekirjoitus: Oulun Taikasähkö Y-tunnus:

20 8. Asennus 8.3 GSM -Etähallinnan käyttöönotto Älykotia voidaan ohjata tekstiviestien avulla. Kotona/poissa -ohjaus tapahtuu lähettämällä tekstiviesti Kotona XXXX tai Poissa XXXX järjestelmässä olevaan GSM-liittymään. Kirjaimien X paikalle syötetään yksilöllinen pin-koodi. Järjestelmä lähettää lisäksi hälytysviestejä sekä muuta informatiivista tietoa matkapuhelimeen. Sähkökeskuksessa olevaan GSM-modeemiin on asennettu Soneran Prepaid -tyyppinen matkapuhelinliittymä. Liittymä on voimassa 12kk ensimmäisen viestin lähettämisestä. Suosittelemme liittymän vaihtamista laskutusliittymäksi 12kk kuluessa. Liittymätyypin voi vaihtaa osoitteessa Ohje Prepaid liittymän vaihtamiseen laskutusliittymäksi. 1. Mene osoitteeseen 2. Klikkaa Vaihda laskuliittymäksi 3. Valitse Sonera Perus (kuukausimaksu 4/2015 1,90 /kk, tekstiviesti 0,08 /viesti) 4. Klikkaa Jatka tilausta -> Easy Prepaid asiakas (vaihda laskutettavaksi liittymäksi) 5. Syötä matkapuhelinnumero, henkilötunnus ja SIM-kortin numero. Kortin numeron löydät tämän paperin yhteyteen niitatusta SIM-kortin kehyksestä. 6. Täytä tiedot ja hyväksy sopimus. Oulun Taikasähkö info@taikasahko.fi Y-tunnus:

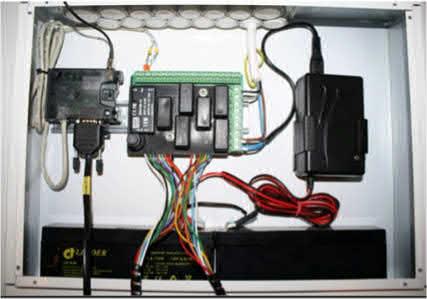

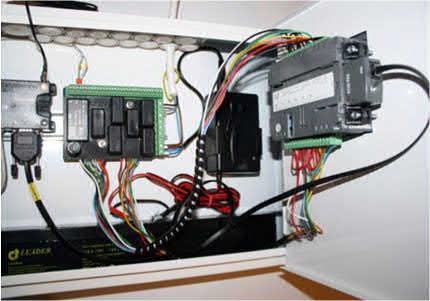

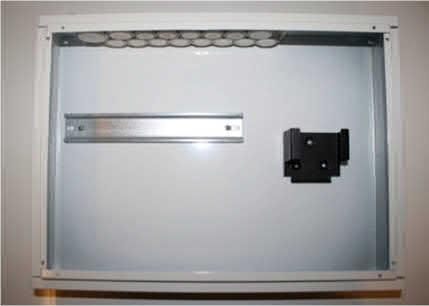

21 9. Asennusohje 1. Poista keskuksen molemmat ovet. (Kuva 1) 2. Asenna akut ja laturi kuvan mukaisesti akut peräkkäin. (Kuva 2) 3. Napsauta relekortti ja gsm-modeemi dinkiskoon vierekkäin. Kytke modeemin virtajohto relekortin liittimiin 29 ja 30. (Kuva 2) Kuva 1 4. Kytke järjestelmän sähkönsyöttö (L ja N) sekä laturia syöttävä johto relekortin isompiin liittimiin 1 ja 2. Kytke myös autolämmitystä ja lämpökojeita ohjaavien koskettimien johdot isomman riviliittimen numeroihin 6-9. (Sähkökeskukselta riittää yksi 5x1,5 kaapeli. Syöttö sekä autolämmityksen- ja lämpökojeiden ohjaus). Kytke hyppylangat liittimiin 2, 4, 6 ja Asenna kenttälaitteet heikkovirtaliittimiin 1-32 erillisen kytkentäkuvan mukaisesti. (Muista tukea piirilevyä sormella kun kiristät ruuveja. Piirilevyä ei saa taivuttaa.) Kuva 2 6. Asenna sisempi ovi paikalleen. Kiinnitä logiikka oveen mukana tulevilla kiinnikkeillä. 7. Kytke relekortin liittimet logiikkaan siten, että punaisilla hyppylangoilla varustettu liitin on logiikan alapuolella (=output). (Kuva 3) Kuva 3 Oulun Taikasähkö info@taikasahko.fi Y-tunnus:

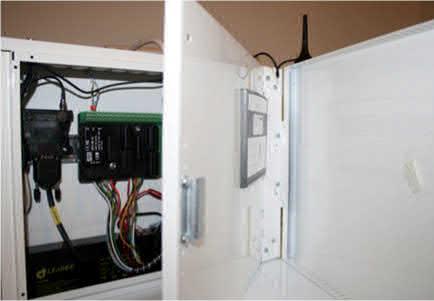

22 9. Asennusohje 8. Napsauta modeemin RJ-11 tiedonsiirtokaapeli logiikkaan. 9. Kiinnitä magneettiantenni uloimman oven päälle. (Kuva 4) 10. Kytke lopuksi virta järjestelmään, jolloin logiikka ja modeemi käynnistyvät yhtä aikaa. Järjestelmä on käyttövalmis. Testaa toiminnot KÄYTTÖÖNOTTOPÖYTÄKIRJAN mukaisesti. Kuva 4 Huomioitavaa: Muista asentaa virranrajoitin (in 12V -> out 350mA) ensimmäisen kulkuvalaisimen alle. Testaa GSM Etähallinta painamalla kännykän kuvaa ja syöttämällä oma puhelinnumerosi järjestelmään. (huom. paina OK-painiketta neljän numeron välein, jolloin kursori siirtyy eteenpäin.) Käsittele relekorttia varovasti! Kun kiristät relekortin ruuveja tai irrotat lasiputkisulaketta, paina sormella piirilevyn takaa tukeaksesi piirilevyä, ettei se taivu. Jos piirilevyä taivutetaan liikaa, johdinkalvot voivat vaurioitua. Oulun Taikasähkö info@taikasahko.fi Y-tunnus:

23

24
