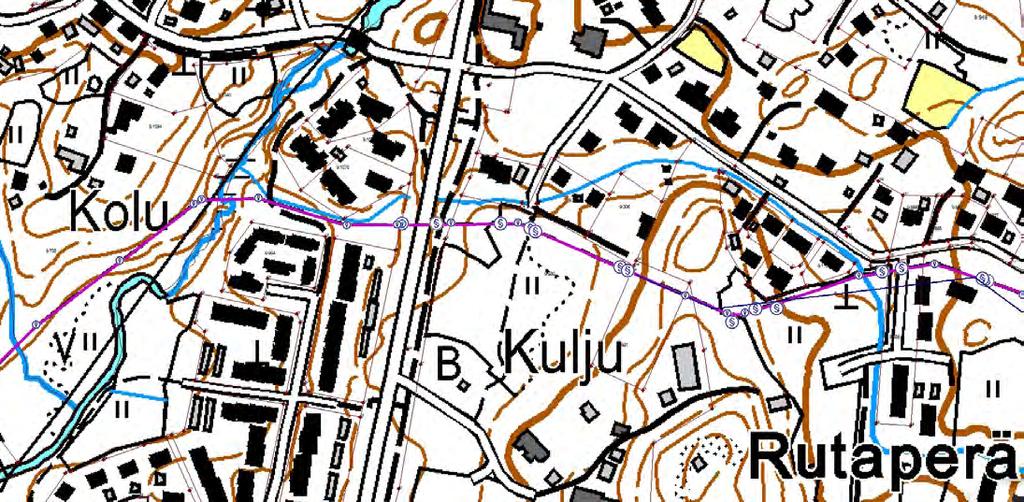

1 LAUSUNTO LAR PMK 1 (2) Pasi Karhula Lempäälän kunta, tekninen toimi Ulla Miettinen PL LEMPÄÄLÄ Lausuntopyyntönne PÄIVÄKOTI KIRJASTOTOIMINNALLA KEMINTIE 10:EEN, LEMPÄÄLÄN KULJUUN. :ssä on tutustuttu hankkeeseenne rakentaa päiväkoti maakaasun DN500 / 54 bar siirtoputken vaikutusalueelle, tonttiliittymä rakennetaan putken ylitse. Kaasuputken valmistuessa v peitesyvyys on ollut 1,2 m. Suunnitelmanne on toteutettavissa seuraavin lisäyksin: Rakennuksen luota hätäpoistuminen on oltava mahdollista myös kaasuputkesta poispäin. Kaasuputken vähimmäispeitesyvyys on 1,0 m, myös ojan pohjalla; maanalaisissa yhdensuuntaisasennuksissa vähimmäisetäisyys kaasuputkeen on 1,0 m ja risteilyissä 0,5 m (VNa 551/2009). Vieraiden rakenteiden etäisyydet ovat vähimmäisarvoja ja aiheuttavat jo normaalista poikkeavia toimia mahdollisissa kaasuputken kunnossapitotöissä. Gasum on merkinnyt kaasuputken sijainnin maastoon merkintäpylväillä. Jokaiselta merkinnältä on oltava havaittavissa edellinen ja seuraava merkintä. Linjalla ei sallita lumen läjitystä. Urakoitsija huolehtii merkintöjen säilymisestä tai käyttöoikeusalueen rajauksesta työmaan ajan. Jos merkintäpylväitä tarvitsee siirtää pois työmaan tieltä tai sijoittaa uudelleen tai lisää työmaan valmistuttua, on tästä sovittava Gasumin valvojan tai paikkatietohenkilöiden kanssa erikseen. Tonttiliittymän tierakenteet tehdään Kemintien perusparannuksen tyyppipoikkileikkausta soveltaen. Lisääntyneet kuormat johdetaan putken ohitse teräsbetonilaatoin, joiden rakenteelle ja sijoittukselle on haettava Gasumin hyväksyntä. TB-laattojen maksimi massa on 5000 kg ja niiden on kestettävä kuormat vain päistä tuettuna ja oltava siirreltävissä normaalilla 22 t kaivinkoneella korroosiosuojatuista nostolenkeistä (4 kpl). Rakennustyöt eivät saa aiheuttaa rasituksia kaasuputkelle eivätkä sen pinnoitteelle. Työmaan raskaan kaluston käyttämät kaasuputken ylityspaikat katselmoidaan ja tarvittaessa niitä vahvistetaan. Ylityspaikkoja on tarkkailtava ja mahdollisista maanpinnan painumista ilmoitettava. Muualla kaasuputkilinjalla ei liikuta raskailla työkoneilla eikä sinne varastoida rakennustarvikkeita tai maa-aineksia. Tonttiliittymän kohdalla tarkastetaan putkikaivannon maa-ainestäytön kivettömyys silmämääräisesti sekä rassilla. Tarvittaessa tarkastetaan kaasuputkikaivannon alkutäytön laatu sekä putken asennusalusta ja pinnoite. Jos putki paljastetaan kauttaaltaan, putken asennusalusta ei saa ohentua tarkastuksen aikana ja siksi putkea on tuettava pinnoitetta rikkomatta noin viiden metrin välein. Putkikaivanto täytetään Valtioneuvoston asetuksen 551/2009, kohdan.5. kaivannon kuvan 2 mukaisesti. Kuitenkin asennusalustan ja alkutäytön maksimi-raekokona käytetään murskaamattomalla soralla # 0 20 mm ja murskeella # 0 16 mm. Alkutäyttöä, joka ulottuu vähintään 0 mm putken yläpuolelle ja 200 mm putken sivulle, ei saa tiivistää täryttämällä putken päältä, mutta reunoilta sitäkin huolellisemmin. Tiivistäminen ei saa häiritä putkikaivannosta paljastuvia maa-aineksia. Tärinän heilahdusnopeuden raja-arvo kaasuputkelle pohja- ja maanrakennustöissä on 8 mm/s. Mittaus tehdään valvojan päätöksellä ja tällöin anturi kiinnitetään kaasuputkeen. Louhintatärinän mittauskohdat valitaan mahdollisimman edustavalta, kallioperustaiselta osuudelta. Eristämättömiä ja sähköä johtavia rakenteita ei saa asentaa maakosketukseen alle 20 m etäisyydelle maakaasuputkistosta (metalliputkistot, merkintälangat ja maadoituskaapelit). Jos etäisyys alitetaan, on paljaat kohdat eristettävä huolellisesti tai suojaputkitettava sekä noudatettava standardia SFS 5717: Maadoitus tulee asentaa mahdollisimman kauas teräksisestä maakaasun siirtoputkesta; Cukaapelit tulee ainakin kaasuputken risteämäkohdassa olla huolellisesti eristettynä tai mieluiten asennettuna yhtenäiseen muoviputkeen. Maakaasuputkistolla on katodinen korroosionsuojausjärjestelmä, jossa putkistoa suojataan syöttämällä heikkoa tasavirtaa putkeen maaperän kautta. Alle 20 m etäisyydelle kaasuputkesta sijoitetut sähköä johtavat rakenteet saattavat altistua katodisen suojavirran aiheuttamalle hajavirtakorroosiolle, eikä Gasum ota vastuuta tällaisten rakenteiden mahdollisesta ennenaikaisesta syöpymisestä. Riski nopeutuneelle korroosiolle on tarvittaessa selvitettävä mittauksin. Tulevissa kaasuputken kunnossapitotöissä käyttöoikeusalueella vieraiden rakenteiden tuenta, suojaus tai purkaminen sekä uudelleen rakentaminen kuluineen jäävät rakenteiden omistajien vastuulle. Kiehuvantie Kouvola Puh Y-tunnus Sähköinen laskutusosoite: OVT-tunnus Välittäjän tunnus Paperilaskut: OVT-tunnus PL 592, Kuopio

2 LAUSUNTO LAR PMK 2 (2) Pasi Karhula Yli kahden päivän kaasulinjalla työskentelyn yhtäjaksoinen valvonta veloitetaan valvonnan tilaajalta. Gasum ei veloita mahdollista kaasuputken pinnoitteen tarkastusta eikä korjausta. Tämän lausunnon liitteineen on oltava urakoitsijan käytössä työmaalla. Kaasuputken ylitykset maastossa raskaalla kalustolla tai maanrakennustyöt viittä (5) metriä lähempänä kaasuputkilinjaa edellyttävät valvojamme kutsumista paikalle. Ehdotus aloitusajankohdaksi työpäivää aikaisemmin keskusvalvomoon, tai alla mainitulle valvojalle. jainti Putkiväli Kulju - Asemakylä Paalu: m Yhteystiedot Lausunto Pasi Karhula pasi.karhula@gasum.fi Sähköä johtavat Janne Lumme rakenteet janne.lumme@gasum.fi Valvonta Petri Hulkkonen Kimmo Viitanen GASUM OY Pasi Karhula Tekninen asiantuntija Liitteet Lausuntopyyntö, asemapiirustus ja etäisyystarkastelu, kaasuputken DN500 suunnitelmakartta ja pituusleikkaus sekä lausunto Kemintien perusparantamisesta; LAR PMK liitteineen; 17 s. Muista maakaasulinja - Ohjeita maakaasulinjalla työskenteleville, 4 s. Muista maakaasulinja Maanrakennus- ja louhintatyöt maakaasuputkiston läheisyydessä, 4 s. Viitteet Valtioneuvoston asetus maakaasun käsittelyn turvallisuudesta /551: 28 ; ja Liite I; Maakaasun siirtoputkiston tekniset vaatimukset:.4.1 Putkiston mitoitus;.5.1 Ulkopuoliset rasitukset;.5. Kaivanto. 6.8 Suojaputket ja rakenteet Tiehallinto : Maakaasuputket ja maantiet, suunnitteluvaiheen ohjaus Pl 0.64 DN500 / 54 bar Pohjakartta Karttakeskus Oy lupa nro L07/1 tai Maanmittauslaitos lupa nro 011/MML/1 Kiehuvantie Kouvola Puh Y-tunnus Sähköinen laskutusosoite: OVT-tunnus Välittäjän tunnus Paperilaskut: OVT-tunnus PL 592, Kuopio

3 LAUSUNTOPYYNTÖ 1 Hakija Nimi Osoite Sähköposti Puhelin 2 Lausunnon toimitus Suunniteltava / rakennettava kohde Sähköpostilla Maakaasulinjan merkintäpylvään paalulukema(t) alueella, jota hakemus koskee tai toimenpidealueen koordinaatit Postiosoitteeseen Kiinteistötunnus ja katuosoite Paikkakunta 4 Toimenpiteen luokitus 5 Hankkeen kuvaus ja aikataulu Rakentaminen Maankäytön suunnittelu Kaivutyö Räjäytys Muu Johtava rakenne (kaapeli, kaukolämpö, jne.) 6 Hakemusta edeltäneet yhteydenotot Gasumille 7 Lisätietoja 8 Allekirjoitus Paikka ja päivämäärä Hakijan allekirjoitus ja nimen selvennys 9 Liitteet kpl

4 Pl 0.64 ³ ³ ³ ³

5

6 9:4 8 Vattenfa l Viem äri 200PVC/M Vesijohto 110PVC Puhelinkaapeleita Soon Com m. MLK- D-242- RB-001 M aantien alitus Vesijohto 150PVC Lem päälän kunta Puhelinkaapeleita Tam pereen puhelin Oyj Raami1 Sonera Oyj Ilm ajohto Ojan alitus Anodikenttä, rak.- 85 Vesijohto 110PVC Lem päälän kunta MLK- D-242- RB-000 M oottoritien alitus Kaapeli MLK- D-242- RD Venttiliasem a Kulju Vaihe: Phase: Film E = Esisuunnittelu / Conseptual Design Tarkoitus: P = Perussuunnittelu / Basic Design Purpose: D = Detaljisuunnittelu / Detail Design Muutos Rev. Vko.Vuosi Week.Year Vaihe Phase Tarkoitus Purpose FI FC = Tiedoksi / For Information = Kommentteja varten / For Comments AFI = Hyväksytty hankintaan / Approved For Inquiry Työnumero Job Number AFD = Jatkosuunnittelua varten / Approved For Design AFC = Hyväksytty toteutukseen / Approved For Construction Suunn./Piirt. Designed/Dwn D FC MLK0 MPa PPo D AS-BUILT MLK0 MPa Tark. Chkd. Hyv. Appd. VLa : :88 9: K : 9:42 9:427 9:428 9:7 9:9 9: X=808266,42 Y=48852, X=808269,28 Y=48896, : X=808272,84 Y=48844, :9 X=808275,46 Y=488501, :6 9:12 0:0 9:1 9:14 9:949 9: L : :15 0 9:888 9:885 9: : : X=808218,95 Y=488650, X=808204,91 X=808206,0 Y=488687, Y=48870, :92 X=80824,05 Y=488, :856 X=808256,0 Y=488866, :18 X=80822,94 Y=488944, X=808194,91 Y=488966, : PV C-10K X=808187,51 Y=488974, : :20 X=808206,29 Y=489071, X=808191,86 Y=489058, X=808258,29 Y=489090, : :949 9: y= x= Linjatutkimus Route investigation Konsultti Consultant Konsultti Consultant Pääsuunnittelija Lead Consultant Otsikko Title Suhde Scale 1:2000 Ympäristönsuunnittelu Oy, Geohorisontti Oy, Geo-Work Oy AX-Prosessit Oy LT-Konsultit Oy MAAKAASUPUTKI LEMPÄÄLÄ-NOKIA NATURAL GAS PIPELINE LEMPÄÄLÄ-NOKIA Suunnitelmakartta Plv Piir. N:o Drawing N:o MLK-D-242-RC-00-6 Asiakas Client Alue Area Lehti Sheet M704 1(1) AX-PROSESSIT MLK0\RAKENNUS\LINJAP IRUSTUKSET\000_016_.dwg Tiedosto: / File:

7 89.94 ttenfall Y= ,Pig MLK-D-242-RB-001,20kV,Pig X= Y= K DNB D-Lk TIE SUOJAPUTKI (RAK.-99) x7.1 X60.0 mm PELTO ATTM TSK 55 METSÄ ss k/k X= Y= Mt MKY x7.1 X60.0 mm X= Y= Vas X= Y= X= Y= Valokaapelit X= Y= X= Y= X= Y= X= Y= X= Y= Vesijohto 110PVC ja Viemäri 200PVC/M (vj. n ) Lempäälän kunta japutkessa Road Mt 6 jk+pp TT TT P, valokaapeli, TPO Kaapelimatto 0.64 Sonera Oy Sonera Oy, SOON COMM. H2/M X= Y= OP- DN=1.1m X= Y= X= Y= X= Y= X= Y= ATTM TSK X= Y= X= Y= X= Y= H2/M X= Y= X= Y= X= Y= X= Y= X= Y= OP- DN=1.2m X= Y= ANODIKENTTÄ (EI KÄYTÖSSÄ) H X= Y= x7.1 X X= Y= mm X= Y= X= Y= X= Y= Hk X= Y= TSK PELTO.08 X= Y= X= Y= OP- DN=0.8m Vesijohto 110PVC Lempäälän kunta K DN0 St s=10 mm 508.0x7.1 X60 MOOTTORITIE SUOJAPUTKI X= Y= T T T T mm x7.1X60 NIITTY X= Y= ATTM TSK KATSO PIIRUSTUS MLK-D-242-RB-000 1/2-1/ VT TORITIE Suojalaatat *2m TT 0.07 Kaapeli M OP- DN=1.1m ss K KATSO PIIRUSTUS MLK-D-242-RB /2-1/ K1 H2/M LIITEPIIRRUSTUS PAINOKAIRAUS SWEDISH WEIGHT SOUNDING Vas mm = 1 kn 10 mm = 20pk/0.2m L kn/m2 Svr,Sv LTTM=Lopputäyttö tuodulla materiaalilla ATTM=Alkutäyttö tudulla materiaalilla TSK= Tasauskerros hiekasta/sorasta SS= Kaivantosulku savesta Y TAIVUTUSTIEDOT 50 SPACE BENDING INFORMATION R Mld Putkilaatu / Suojaputkilaatu, Z Ulkoinen pinnoite Alueluokka Maan käyttö Kaivuluokka Putken perustamistapa Painotus Erikoisrakenne Putken kaltevuus (%) MAALAJIMERKINNÄT SOILTYPES HUMUSMAA ORGANIC SOIL TURVE PEAT LIEJU MUD SAVI CLAY SILTTI SILT HIEKKA SAND SORA GRAVEL SILTTIMOREENI SILTY MORAINE HIEKKAMOREENI SANDY MORAINE SORAMOREENI GRAVELLY MORAINE KIVIÄ STONES LOHKAREITA BOULDERS KIVI TAI LOHK. STONE OR BOULDER TÄYTEMAA FILL KATSO MYÖS SEE ALSO Putken pystytaivutus, ks. erillinen taulukko Putken vaakataivutus, ks. Taivutustaulukko Vaakataitteen paaluluku (m) Putkilinjan paaluluku (m) Maanpinnan korkeustaso (N60) Putken laen korkeustaso (N60) L B X T X Hm Tv Lj Hk Sr Hk Sr Ki Lo Tä MLK-D-242-GE-0018 X= tarkemitattu X-koordinaatti putkilinjalta (KKJ2) Y= tarkemitattu Y-koordinaatti putkilinjalta (KKJ2) Putken todellinen pituus (m) Vaihe: Phase: Film E = Esisuunnittelu / Conseptual Design Tarkoitus: P = Perussuunnittelu / Basic Design Purpose: D = Detaljisuunnittelu / Detail Design Muutos Rev. Linjatutkimus Route investigation Konsultti Consultant Konsultti Consultant Pääsuunnittelija Lead Consultant Otsikko Title Suhde Scale Vko.Vuosi Week.Year Vaihe Phase Tarkoitus Purpose FI FC = Tiedoksi / For Information AFD = Jatkosuunnittelua varten / Approved For Design = Kommentteja varten / For Comments AFI = Hyväksytty hankintaan / Approved For Inquiry Työnumero Job Number AFC = Hyväksytty toteutukseen / Approved For Construction Suunn./Piirt. Designed/Dwn D FC MLK0 VLa MPa PPo D AS-BUILT MLK0 TAIVUTUSTAULUKKO L/D L/U R/U L/U L/U R/D 1:2000/1:200 PL 7,01 17,65 1,2 58,2 151,66 190,28 214,4 252,29 19,9 86,12 426,49 448,80 475,89 502,9 54,56 575,10 656,1 670,5 687,87 788,11 804,6 868,50 88,00 89,85 905,00 918,01 925,26 95,00 995, , , , , , , , ,29 Ympäristönsuunnittelu Oy, Geohorisontti Oy, Geo-Work Oy AX-Prosessit Oy LT-Konsultit Oy MAAKAASUPUTKI LEMPÄÄLÄ-NOKIA NATURAL GAS PIPELINE LEMPÄÄLÄ-NOKIA Pituusleikkaus Plv Piir. N:o Drawing N:o KULMA 88, 8,0 1,0 1,9 20,7 2,0 4, 28,2 8,8 1, 16,4 25,2 5,1,6 4,5 6,8 0,9,1 24, 1,6 17,7 0,2 19,0 9,1 11,5 10,8 27,5 10,8 9,8 8,0 6,7 2,7 1,6 1,4 0,6 2,7 6,6 SÄDE 4,06 4, ,06 0 TANG.,94 2,10,41 1,16 5,47 14,28 1,1 7,54 2,1 9,4 4,2 6,71 1, 0,9 1,18 1,77 8,07 0,81 5,51 11,19 4,68 2,01 5,01 2,8,01 2,82 0,99 2,8 2,57 2,11 1,74 18,75 11,51 9,55 6,45 19,09 1,7 B-MITTA 1,60 0,07 0,19 0,16 0,50 0,02 0,9 0,09 0,1 0,56 0,56 0,0 0,01 0,02 0,0 0,01 0,50 0,08 0,6 0,00 0,41 0,09 0,15 0,17 0,12 0,1 0,11 0,26 0,22 0,08 0,06 0,02 0,2 TAIVUTUSTAULUKKO KULJUN MOOT- Läpipor. PL 125, , ,06 16,00 148,24 140,44 146, ,50 MLK-D-242-RB KULMA 8,0 9,2 5,9 8, 19,8 16,9 6,4 2,4 SÄDE Asiakas Client Alue Area Lehti Sheet Tark. Chkd. TANG. 2,10 2,41 1,5 2,17 5,24 4,46 1,67 16,65 M704 1(1) Hyv. Appd. B-MITTA 0,07 0,10 0,04 0,08 0,45 0, 0,17 L=LEFT R=RIGHT U=UP D=DOWN AX-PROSESSIT MLK0\RAKENNUS\LINJAP IRUSTUKSET\000_016_200.dwg Tiedosto: / File:

8 LAUSUNTO LAR PMK 1 (2) Pasi Karhula Lempäälän Kunta, Tekninen toimi Jukka Markkanen PL 6 (Tampereentie 8) 7501 LEMPÄÄLÄ Lausuntopyyntönne KEMINTIEN PERUSPARANNUS JA KÄÄNTÖPAIKAN RAKENTAMINEN MAAKAASUN DN500 / 54 BAR SIIRTOPUTKEN PÄÄLLE. :ssä on tutustuttu hankkeeseenne parantaa Kemintietä rakentamalla valaistus, kevyen liikenteen väylä sekä kääntöpaikka nykyisen Kemintien päähän. Suunnitellun kääntöpaikan kohdalla sijaitsee Gasumin maakaasun siirtoputki DN500 / 54 bar. Työ voidaan toteuttaa suunnitelmanne mukaisesti, seuraavin lisäyksin: Putkikaivannon nykyinen lopputäyttö vaihdetaan murskeeksi tyyppipiirustuksen MKY mukaisesti. Ylityspaikan merkintöjä ei käytetä. Ennen N4-suodatinkankaan asennusta Gasumin valvoja varmistaa alkutäytön kivettömyyden rassilla piikittämällä. Maakaasuputken peitesyvyys on vähintään 1 m, vähimmäisetäisyys on risteävällä rakenteella 0,5 m ja yhdensuuntaisasennuksessa 1 m (VN:n asetus 551/2009). Rakennustyöt eivät saa aiheuttaa rasituksia kaasuputkelle eivätkä sen pinnoitteelle. Putken päällä ei saa tiivistää maa-aineksia täryttämällä. On suositeltavaa selvittää kääntöpaikan pohjarakenteiden kuivatus, koska kaasuputkikaivannossa voi siirtyä vesiä rinteeseen asennetuista savisuluista huolimatta. moin on selvitettävä routanousuja tasoittavan siirtymäkiilan tarpeellisuus. Maanalaisien metallirakenteiden rakentamisessa (kuten maadoituselektrodeja, eristämättömiä maaköysiä tai kaapelivaippoja) 20 m lähemmäksi maakaasuputkistoa on noudatettava standardia SFS Maadoitus tulee asentaa mahdollisimman kauas teräksisestä maakaasun siirtoputkesta: Maakaasuputkistolla on katodinen korroosionsuojausjärjestelmä, jossa putkistoa suojataan syöttämällä heikkoa tasavirtaa putkeen maaperän kautta. Alle 20 m etäisyydelle kaasuputkesta rakennetut maadoituselektrodit tai paljaat Cu-kaapelit saattavat altistua katodisen suojavirran aiheuttamalle hajavirtakorroosiolle, eikä Gasum ota vastuuta tällaisten rakenteiden mahdollisesta ennenaikaisesta syöpymisestä. Cu-kaapelit tulee ainakin kaasuputken risteämäkohdassa olla eristettynä tai asennettuna yhtenäiseen muoviputkeen. Riski nopeutuneelle korroosiolle on tarvittaessa selvitettävä mittauksin Työmaan raskaan kaluston käyttämät kaasuputken ylityspaikat katselmoidaan. Tarvittaessa Gasumin valvoja neuvoo ylityspaikkojen vahvistamisen. Ylityspaikkoja on tarkkailtava ja mahdollisista maanpinnan painumista ilmoitettava. Muualla kaasuputkilinjalla ei liikuta raskailla työkoneilla eikä sinne varastoida rakennustarvikkeita tai maa-aineksia. Gasum merkitsee kaasuputkien sijainnin maastoon, urakoitsija huolehtii merkintöjen säilymisestä tai kartoittaa paikat muistiin. Tarvittaessa kaasuputkilinjan varoalue merkitään huomioaidoilla tai muulla luotettavalla tavalla. Tärinän heilahdusnopeuden raja-arvo kaasuputkelle pohja- ja maanrakennustöissä on 8 mm/s. Mittaus tehdään valvojan päätöksellä ja tällöin anturi kiinnitetään kaasuputkeen. Yli kahden päivän yhtäjaksoinen valvonta veloitetaan valvonnan tilaajalta. Tämän lausunnon liitteineen on oltava urakoitsijan käytössä työmaalla. Suorittaessanne maanrakennustöitä viittä (5) metriä lähempänä kaasuputkistoa on valvojamme kutsuttava paikalle. Ehdotus valvonnan aloitusajankohdaksi työpäivää aikaisemmin keskusvalvomoon, tai alla mainitulle valvojalle. jainti Putkiväli Kulju - Asemakylä Paalu: m Yhteystiedot Lausunto Pasi Karhula pasi.karhula@gasum.fi Sähköä johtavat rakenteet Janne Lumme janne.lumme@gasum.fi Valvonta Esko Hannukainen Kiehuvantie Kouvola GASUM OY Pasi Karhula Tekninen asiantuntija Puh Y-tunnus Sähköinen laskutusosoite: OVT-tunnus Välittäjän tunnus Paperilaskut: OVT-tunnus PL 592, Kuopio

9 LAUSUNTO LAR PMK 2 (2) Pasi Karhula Liitteet Lausuntopyyntö, suunnitelmakartat ja poikkileikkaukset, 5 s. Otteet kaasuputken suunnitelmakartasta pituusleikkauksesta, 2 s. Tyyppipiirustukset MKY , MKY ja MKY , s. Muista maakaasulinja - Ohjeita maakaasulinjalla työskenteleville, 4 s. Muista maakaasulinja - Ohjeita louhintatöihin maakaasuputkiston läheisyydessä, 4 s. Viittaus Lausunto LAK TMO Pohjakartta Karttakeskus Oy lupa nro L07/1 tai Maanmittauslaitos lupa nro 011/MML/1 Kiehuvantie Kouvola Puh Y-tunnus Sähköinen laskutusosoite: OVT-tunnus Välittäjän tunnus Paperilaskut: OVT-tunnus PL 592, Kuopio

10 LAUSUNTOPYYNTÖ 1 Hakija 2 Lausunnon toimitus Suunniteltava/ rakennettava kohde Nimi Lempäälän kunta, Tekninen toimi Osoite Sähköposti Puhelin Sähköpostilla Postiosoitteeseen Maakaasulinjan merkintäpylvään paalunumero(t) alueella, jota hakemus koskee tai toimenpidealueen nurkkapisteiden koordinaatit /KKJ / WGS) Kiinteistötunnus ja tilan nimi / katuosoite Paikkakunta jukka.markkanen@lempaala.fi PL LEMPÄÄLÄ Kemintie 4 Toimenpiteiden luokitus 5 Tarkemmat tiedot hankkeesta Lempäälä Rakentaminen Kaivutyö Räjäytys Muu Maankäytön suunnittelu Johtava rakenne (kaapeli, kaukolämpö jne.) Kemintien katusuunnitelmat ovat nähtävillä ja hyväksymisprosessissa. Kemintien katurakentamisessa Kemintietä perusparannetaan ja linjausta muutetaan. Lisäksi rakennetaan kevyen liikenteen väylää. Kemintien suunnitellulla kääntöpaikalla Gasum Oy:n maakaasulinja jää kääntöpaikan alle (kääntöpaikka sijoittuu voimassa olevan asemakaavan mukaiselle kaavakatualueelle). Liikenne tulee olemaan kyseisellä kadulla lähinnä tonttikatuliikennettä aurauksineen ja jätehuoltoineen. Kemintieltä kuljetaan myös lämpökeskukselle, jonne saattaa tulevaisuudessa kulkea myös viikottaista rekkaliikennettä. Kemintien rakennustyöt on suunnitelmissa aloittaa kesällä Hakemusta edeltäneet yhteydenotot Gasumille Jukka Markkanen on soittanut katusuunnitelmaan liittyen :n Otto Männylle Otto Mänty ohjeisti lähettämään lausuntopyynnön Pasi Karhulalle. 7 Lisätietoja Hakija: Lempäälän kunta, Tekninen toimi Yhteyshenkilö tässä katusuunnitelmahankkeessa: Jukka Markkanen, puh , jukka.markkanen@lempaala.fi 8 Allekirjoitus Paikka ja päivämäärä Hakijan allekirjoitus ja nimen selvennys Jukka Markkanen, suunnitteluinsinööri Liitteet 4 kpl
