KÄYTTÖOHJE : M2-GAS-TIP suihku- ja WC-tuoli (1/3) Suunniteltu käytettäväksi kylvetys/suihkutus ja WC-toiminnoissa.

Transkriptio

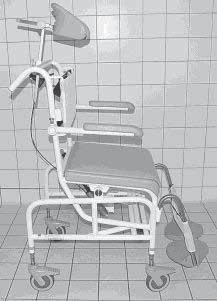

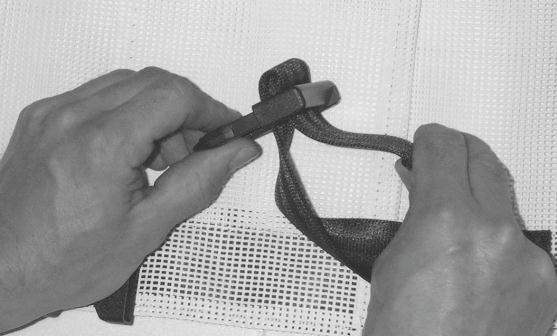

1 KÄYTTÖOHJE : M2-GAS-TIP suihku- ja WC-tuoli (1/) Suunniteltu käytettäväksi kylvetys/suihkutus ja WC-toiminnoissa. KALLISTAMINEN: KALLISTAMINEN: ENNEN TUOLIN KÄYTTÖÄ PESEYTYMIS- /WC-TARKOITUKSEEN, TARKISTA ETTÄ OLET LUKINNUT KAIKKI 4 PYÖRÄÄ. Tartu työntökahvoihin ja paina kallistuskahvasta, joka on asennettu työntökahvaan, jolloin tuoli kallistuu. Jos käyttäjä ei itse pysty asettamaan käsiään syliinsä, avustajan täytyy huolehtia käsien sijainnista kun tuolia kallistetaan niin että ne eivät jää puristuksiin. ISTUINKORKEUDEN SÄÄTÖ: KÄSITUEN VAPAUTTAMINEN: 1. LUKITSE KAIKKI. 4 PYÖRÄÄ (POLKAISE JALALLA LUKITUSVIVUT ALAS). 2. KALLISTA SUIHKUTUOLI KYLJELLEEN. IRROTA RUNKOPUTKEN. LUKITUSKLIPSI SÄÄDETTÄVÄSTÄ PYÖRÄSTÄ 4. LIIKUTA PYÖRÄÄ PUTKESSA YLÖS-ALAS HALUTTUUN KORKEUTEEN JA ASETA REIKÄ. KOHDALLEEN. KAIKKI 4 PYÖRÄÄ SÄÄDETÄÄN AINA SAMAAN KORKEUTEEN 5. LUKITSE VALITTU KORKEUS LUKITUSKLIPSILLÄ (HUOM! KLIPSI MENEE KOKO PUTKEN LÄPI) TOISTA SAMA MUISSA PYÖRISSÄ (SÄÄDÄ 2 YLINTÄ JA KÄÄNNÄ TUOLI TOISELLE KYLJELLE) SELKÄOSAN KIREYDEN SÄÄTÄMINEN: NOSTA LUKITUSNAPPIA YLÖSPÄIN JA KÄÄNNÄ KÄSITUKI TAA SELKÄOSAN KIREYDEN SÄÄTÄMINEN:. Selkäosan kireyttä säädetään sopivaksi takana olevien vöiden pituutta säätämällä. Avaa ensin muovilukot. jatkuu sivulla 2 Lyhennä tai pidennä vyölenkkiä muovisoljessa, kunnes sopiva kireys on saavutettu. Hoito: Irrotettava ja pestävä max +80 C lämpötilass

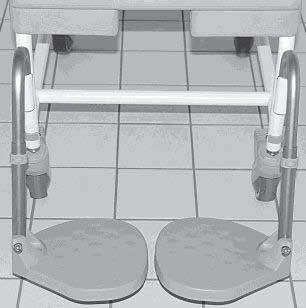

2 KÄYTTÖOHJE : M2 GAS TIP suihku- ja WC-tuoli (2/) Suunniteltu käytettäväksi kylvetys/suihkutus ja WC- toiminnoissa.. JALKATUKIEN KÄYTTÖ/SÄÄTÄMINEN POHJETUEN SÄÄTÄMINEN: JALKATUKIEN KÄYTTÖ/SÄÄTÄMINEN Irrota jalkatuen pystyputkessa oleva lukitusklipsi, säädä haluttu jalkatuen korkeus ja lukitse painamalla lukitusklipsi reikään. Jalkatuen kääntäminen sivulle: Nosta jalkatukea ylös ja käännä sivulle. Astinlevyt voi kääntää tarvittaessa ylös esim siirtymisen helpottamiseksi. PÄÄTUEN SÄÄTÄMINEN Pohjetuki pujotetaan jalkatukien putken ympäri ja kiinnitetään tarroilla takapuolelta. Tuen syvyys säädetään sopivaksi tarraa pidentämällä tai lyhentämällä. Hoito: Irrotettava ja pestävä max +80 C lämpötilassa. PÄÄTUEN KORKEUDEN - JA SYVYYDEN SÄÄTÄMINEN (TUOTE NRO 10222): Avaa sormiruuvia, säädä päätuen haluttu korkeus ja kiristä sormiruuvi huolella. VARTALOTUKIEN SÄÄTÄMINEN: Avaa kaksi sormiruuvia, säädä päätuen haluttu korkeus ja syvyys sekä kiristä sormiruuvi huolella. TUOLIN KALLISTAMINEN ETEENPÄIN Vartalotuki asetetaan selkäputkeen hitsattuun nelikulmaiseen putkeen, säädetään haluttu sivusuunt syvyys ja kiristetään paikalleen sormiruuvilla. Vartalotukea voidaan tarvittaessa kääntää 0 ja kiinnittää se p itkä sivu vaakatasossa. Ole varovainen kallistaessasi tuolia eteenpäin, ettei istuja kaadu eteenpäin. Alusastiaa asetettaessa paikalleen ja irrotettaessa on tärkeää liu uttaa sitä suoraan taaksepäin istuimen alla hahlossa. Vinoon vedettäessä alusastian irrottaminen on vaikeaa ja voi aiheuttaa sisällön loiskumista. Lisävarusteet on esitelty erillisessä esitteessä JATKUU SIVULLA

3 KÄYTTÖOHJE: M2-GAS-TIP SUIHKU/WC-TUOLI. (/) Suunniteltu käytettäväksi kylvetys/suihkutus ja WC-toiminnoissa. PESUOHJEET: Runko ja istuin puhdistetaan neutraalilla tai heikosti emäksisellä pintapuhdistusaineella (ph 7-). Voidaan desinfioida desinfiointiaineella (esim. 500ppm kloramiini). Muista huuhdella runko hyvin desinfioinnin jälkeen. Verkkoselkäosa voidaan pestä koneessa max. 80 C. Tarkista säännöllisesti pyörien kiinnitys rungon sisäputkiin. Tuote nro Max. Käyttäjäpaino 140 kg HUOM! Korkeudensäädön jälkeen lukitusklipsien meneminen täysin putken läpi on varmistettava 2 vuoden takuu valmistusvirheiden ja materiaalivikojen osalta. 1 vuoden takuu akuille. Runkotakuu HMN myöntää 5 vuoden rikkoutumattomuus takuun kaikille M2-Suihku/WCtuolien rungoille ja muille ruostumattomasta teräksestä valmistettujen suihkutuolien rungoille. Takuu kattaa valmistusvirheet ja materiaaliviat, mikäli tuotteita on käytetty normaalilla tavalla. Huomioikaa että takuu ei koske normaalia käytöstä johtuvaa kulumista. Puhdistus: Tuotteet on valmistettu ruostumattomasta teräksestä ja ne voi puhdistaa tavanomaisilla yleispuhdistusaineilla, joilla ei ole hankaavia tai syövyttäviä vaikutuksia. Suosittelemme välttämään liuottimien ja klooriyhdisteiden käyttöä. Polyuretaani pehmusteet voidaan pestä max +80 C lämpötilassa ja voidaan pyyhkiä etyyli- ja propanolipohjaisella alkoholilla väkevyyteen 70 % saakka. Huuhdo ja kuivaa tuote puhdistuksen jälkeen. IP66 hyväksytty suojaus roiskevettä vastaan. /1- MIKÄLI KÄYTÖN AIKANA ILMENEE LAITTEESEEN TAI SEN KÄYTTÖÖN LIITTYVIÄ KYSYMYKSIÄ, OTA YHTEYS MEIHIN TAI MAAHANTUOJAAN YSTÄVÄLLISIN TERVEISIN HMN a/s Midtager 22, 2605 Brøndby, Tanska Puh: Fax.: info@hmn.dk VALMISTETTU EU:SSA

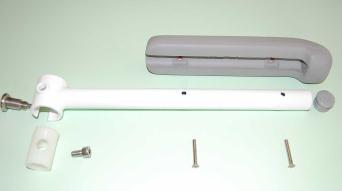

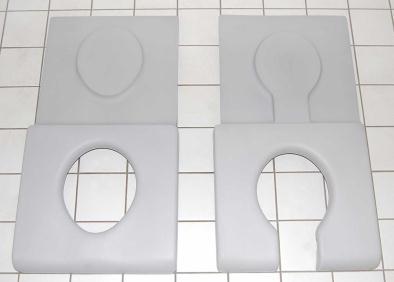

4 Pos. Reservedel/Spare part Art. No. Pos. Reservedele/Spare part Art. No. Ryg (Hvidt plastik netryg)/ Back-Rest (white netweave) large hole, grey Dæksel til intimsæde, grå/seat lid for seat with extra Højde, breddejusteringsstang/height, width 800 Armlæn til M2 m. snaplås & grå pu, højre/armrest for 1052 adjustment bar M2 with quick release & grey pu foam, right 2 17 Armlæn til M2 m. snaplås & grå pu, venstre/armrest 105 for M2 with quick release & grey pu foam, left Skruer til montering af justeringsstang/screws for 8004 Pu skum/pu foam mounting of adjustment bar 4 Grå nakkestøttepude/grey Headrest cushion Rund dupsko, grå/ferule for round armrest, grey Beslag til dybdestangen/mounting for the depth bar 8005 Skruer til montering af armlæn/screws for fastening of armrest 6 Dybdejusteringsstang/Depth adjustment bar Bolt til armlæn/bolt for armrest Lodret stang til H+D+B nakkestøtte/vertical tube Nylonbøsning for armlæn/white nylon bush for for headrest, height and depth adjustable armrest Fingerskrue, grå/finger screw, grey 8000 Snaplås stor rustfri til armlæn/quick release lock for armrests Grå dupsko til nakkestøtte/grey ferule for headrest Bolt og beslag til fastgørelse af stel/ Bolt and mm hjul m/bremser og påmonteret ben. 1 stk./ mounting for fastening of frame 125 mm wheel with leg on. 1 pcs mm hjul m/bremse og påmonteret ben. 1 stk./ 8007 Fodstøtte, højre/foot rest, right mm wheel with leg on. 1 pcs. Fodstøtte, venstre/foot rest, left 107 Clips til højdejustering, grå / clip for height Clips, lang/clips, long adjustment, grey Clips til højdejustering, magenta / clip for height Bolt m. møtrik/bolt for foot plate with nut adjustment, magenta Bøsning, hjul/bush, wheel Lægstøtte (Hvidt nylon netvæv med velcro)/leg support (White nylon with velcro) 1 Standardsæde, grå/standardseat, grey Overstel/Upper frame 8002 Dæksel til standardsæde, grå/seat lid for std. seat, 1041 Understel/Bottom frame grey 15 Intimsæde, grå/seat with extra large hole, grey

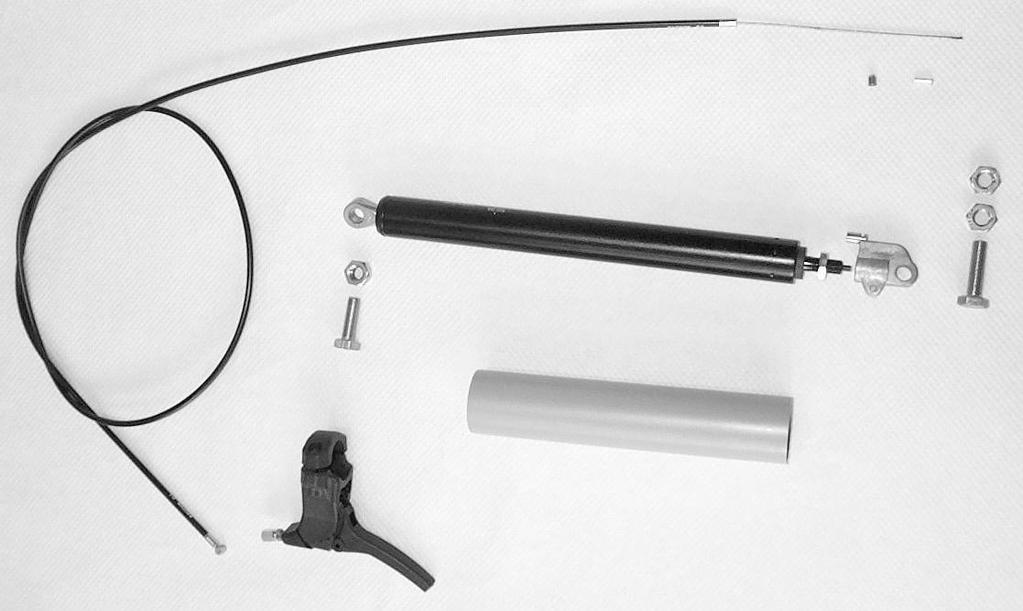

5 Artkl Gas-fjeder / Gasspring Artkl Kabel inkl. fastgørelsesmuffe og klemmuffe(til afslutning) / Complete cabel. Artkl Bolt+møtrik til top / Bolt+nut for top. Artkl Bremse håndtag / Brake handle Artkl Plastik rør / Plastic tube Artkl Låsemekanisme Inkl. lille holder / Locking mechanism incl. small holder. Artkl.1026 Bolt+2 møtrikker til bund / Bolt+ 2 nuts for bottom
