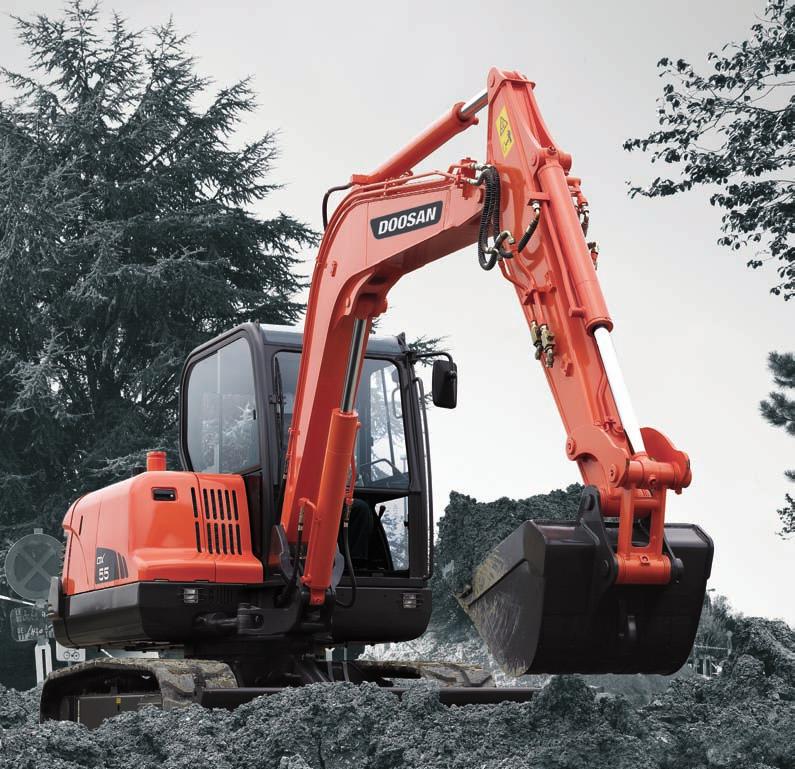

1 41,5 kw / 55,6 HV / 2000 k/min 5400 kg 3785 mm DX55 Minikaivukone

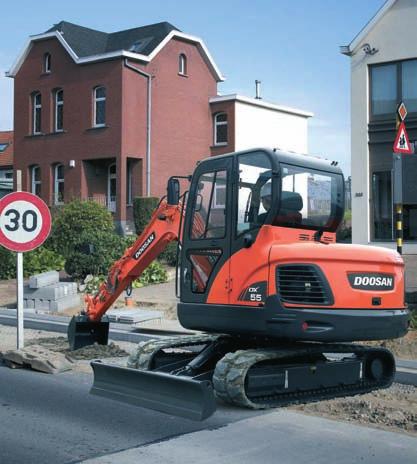

2 Doosan DX55 kaivukone: Uusi malli, uudet ominaisuudet Uusi kaivukone DX55 tarjoaa käyttäjälle lisäarvoa. Uuden DX55-kaivukoneen suunnittelussa on asetettu etusijalle mahdollisimman suuren lisäarvon tarjoaminen loppukäyttäjälle. Konkreettisella tasolla tämä tarkoittaa seuraavia asioita: Suurempi tuotantokyky ja alhaisempi polttoaineen kulutus, joka perustuu optimoituun hydrauliikkajärjestelmään ja sen elektroniseen yhteistoimintaan uuden sukupolven moottorin kanssa. Parempi ergonomia, sillä lisääntynyt käyttömukavuus ja hyvä näkyvyys joka suuntaan takaavat turvallisen ja miellyttävän työympäristön. Parempi luotettavuus perustuu korkealuokkaisiin materiaaleihin ja uusiin rakenteellisen kuormituksen analysointimenetelmiin, jotka pidentävät osien odotettavissa olevaa käyttöikää ja pienentävät käyttökustannuksia. Vähentynyt huoltotarve lisää kaivukoneen käyttöaikaa ja alentaa käyttökustannuksia. 2

3 Tekniset tiedot q Moottori Malli YanMaR 4TnV98-Z Sylintereiden määrä / Iskutilavuus 4 / 3319 cc Vauhtipyörän nimellisteho 41,5 kw (55,6 HV) / 2000 k/min (sae J1349, net) Maksimivääntö 25,3 kgf/m (248,1 nm) / 1300 k/min Sylinterin läpimitta ja iskun pituus 98 mm x 110 mm Vaihtovirtalaturi 12 V / 60 ah q Ohjaamo Melutasot (dynaaminen arvo) Melutaso ulkopuolella (LWA) 98 db (a) (2000/14/EC) Melutaso ohjaamossa (LPA) 78 db (a) (Iso 6396) q Hydrauliikkajärjestelmä 2 peräkkäistä aksiaalimännällä varustettua säätötilavuuspumppua. 2 hammaspyöräpumppua ja ohjausventtiili (11-karainen). Tämä rakenne mahdollistaa kaikkien toimintojen käyttämisen erikseen tai yhtäaikaisesti joystick-käyttövivuilla. Pääpumput 2 säätyvätilavuus aksiaalimäntäpumppua Öljyn maksimituotto: 2 x 55 l/min 1 hammaspyöräpumppu Öljyn maksimituotto: 36,6 l/min Esiohjauspumppu Hammaspyöräpumppu Öljyn maksimituotto: 13 l/min Järjestelmän maksimipaine Puomi/varsi/kauha: 245 kgf/cm 2 (240 bar) ajo: 210 kgf/cm 2 (205 bar) Kääntö: 210 kgf/cm 2 (205 bar) q Kääntömekanismi Korkeavääntöinen aksiaalimäntämoottori, jossa on öljyvoideltu planeettavaihteisto. Käännön on yksirivinen kuulalaakeri induktiokarkaistulla hammaspyörällä. Ylävaunu voidaan lukita kuljetuksen ajaksi kaksiasentoisella kääntölukolla. Kääntönopeus 9,8 k/min Kääntösäde edessä / takana 2375 mm / 1650 mm Puomin tyvikääntö vasen / oikea 80 / 50 q Käyttö Molempia telaketjuja käyttää erillinen, korkeavääntöinen aksiaalimäntämoottori planeettavaihteiston avulla. Kaksi ohjausvipua takaavat tasaisen liikkumisen ja mahdollistavat vastakkaiset liikkeet tarvittaessa. Kulkunopeus (nopea/hidas) 4/2,4 km/t Vetovoima 4700 kgf Maksimikaltevuus 35 / 70 % q Paino Puomi 3000 mm Varsi 1600 mm Kauha SAE 0,175 m 3 Telat 400 mm Työpaino Maahan kohdistuva paine 5600 kg 0,32 kgf/cm 2 q Alavaunu Jykevä alavaunu on kokonaan hitsattu ja sen korkealaatuiset materiaalit takaavat rakenteen kestävyyden. Telarullat ovat kestovoideltu, tukipyörät ja ketjupyörät tiivistettyjä. Hydraulinen telan kireyden säätö ja jousivaimennus. alarullat (molemmilla puolilla) 5 Telat Kumi / Teräs Telan leveys 400 mm q Täyttötilavuudet Polttoainesäiliö 115 l Jäähdytysjärjestelmä (jäähdyttimen tilavuus) 10 l Moottoriöljy 11,6 l ajovaihde (kukin) 1,2 l Hydraulisäiliö 73 l q Kauhat Tilavuus (m 3 ) Leveys (mm) Paino (Kg) Suositeltu kauhakoko PCsa CECE sivuleikkureiden Puomi 3000 mm kanssa Varsi 1600 mm Varsi 1900 mm 0,175 m 3 0,15 m mm 141 kg B B 0,07 m 3 0,06 m mm 96 kg a a a. sopii materiaaleille, joiden tiheys on enintään 2000 kg/m 3 B. sopii materiaaleille, joiden tiheys on enintään 1600 kg/m 3 3

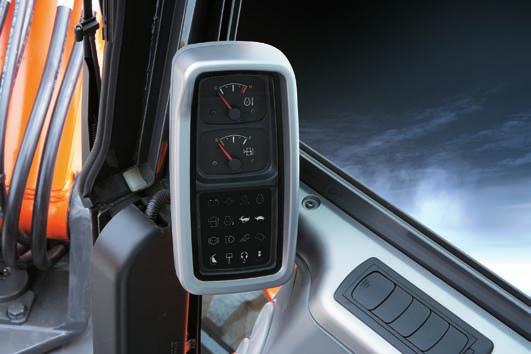

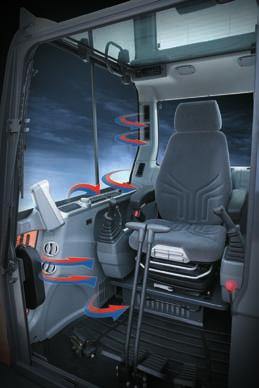

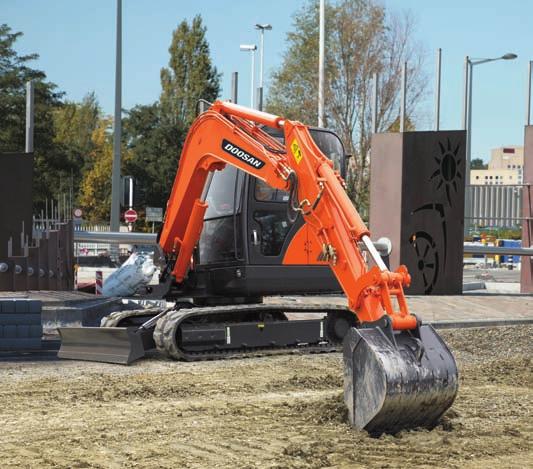

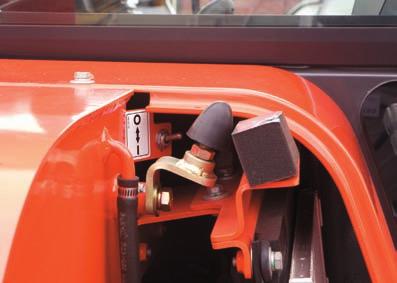

4 suorituskyky DX55 takaa parhaan suorituskyvyn voimakkaaseen kaivuutyöhön ja high-tech hydrau lijärjestelmän parempaan hallittavuuteen ja tehokkuuteen kaikissa olosuhteissa. Erinomainen tehokkuus on perustekijä turvallisessa ja mukavassa työskentelyssä. Moottorin kierrosluvun säädin Tankkauspumppu Kasvanut moottoriteho mahdollistaa työskentelyn vaativissa olosuhteissa Käyttömukavuus Tämä normaaliolosuhteisiin tehty kaivinkone, tarjoaa laajemmat toimintamahdollisuudet, sellaiset joihin on totuttu vain keskisuurissa ja suurissa koneissa. Ohjaamon ergonominen muotoilu takaa hallintalaitteiden vaivattoman käytön ja mukavat työolosuhteet. Istuin ja hallintakahvat ovat monipuolisesti säädettävissä näyttöpaneli Tehokas ilmastointi ja huurteenpoisto 4

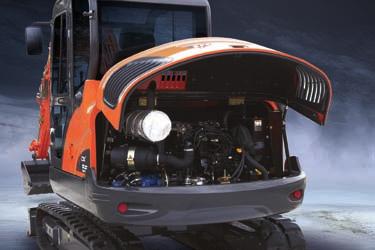

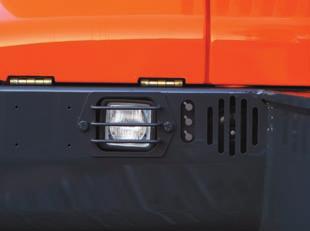

5 Kunnossapito DX55-kaivukoneessa käytetty Doosan Infracore Co., Ltd.:n kehittämä edistyksellinen teknologia takaa tehokkuuden ja helpon kunnossapidon. Käyttäjän on helppo suorittaa päivittäiset tarkastukset ja maksimoida näin DX55:n työteho. Helppo huollettavuus Vedenerotin ohjaamon kumityynyt Huohotin Voitelupisteet Vakio- ja lisävarusteet q Vakiovarusteet Hydrauliikkajärjestelmä Puomin ja varren öljyvirran tasaus Lisäventtiili Ohjaamo ja sisätilat Ohjaamo on asennettu joustavien kumityynyjen päälle Ilmastointilaite Ilmastoinnin suodatin Säädettävä pehmustettu istuin, jossa on niskatuki ja säädettävät käsituet Aukeava kaksiosainen etulasi Sisätilavalo Tihkuasentoinen tuulinlasinpyyhin Säilytyslaatikko Moottorin kierrosluvun säädin Kaiuttimet ja radioliitännät Radion kauko-ohjaus 12 V:n pistorasia Kannettavan tietokoneen liitin Hallintakahvat, joissa on 3 kytkintä Lasiin integroitu antenni q Lisävarusteet Ohjaamo ja sisätilat Istuinlämmitin Radio CD Radio CD MP3 Lisätyövalo Aurinkolippa Turvallisuus Iso käsikaide Turvavyö Hydraulinen turvalukitusvipu Turvalasit Vasara hätäpoistumista varten Hätäkatkaisin (etäkytkin) Alavaunu Hydraulinen telaketjujen kireyden säädin Telat (400 mm) Telaohjaimet Puskulevy (1880 mm) Turvallisuus Puomin letkunrikkoventtiili Ylikuormituksen varoituslaite Liikehälytin Pyörivä varoitusvalo Paineakku Vasen sivupeili Muut Kaksoissuodattimella varustettu ilmanpuhdistus Polttoaineen esisuodatin Moottorin ylikuumenemisen esto Moottorin kaksoiskäynnistyksen esto Itsetestausjärjestelmä Vaihtovirtalaturi Äänimerkki Halogeenityövalot (runkoon asennettu 2, puomiin asennettu 2) Automaattinen tyhjäkäynti Tankkauspumppu Muut Murskaimen käyttöhydrauliikka Kallistuksen ja pyörityksen käyttöhydraulikka Hydraulisen pikalevyn käyttöhydrauliikka 5

6 Mitat ja työskentelyalueet q Mitat Puomin tyyppi Varren tyyppi a Ylävaunun kokonaisleveys B ohjaamon kokonaisleveys E ohjaamon kokonaiskorkeus F Leveys teloista G Telaleveys H Maavara I Telankorkeus J Kokonaispituus K Peräylitys L Telaston pituus maata vasten M Peräylitys telasta o Telan pituus P alavaunun pituus puskulevyineen Q Puskulevyn ulottuvuus R Puskulevyn nostokorkeus s Puomin korkeus kuljetusasennossa 3000 mm 1600 mm 1900 mm 1850 mm 1075 mm 2550 mm 1880 mm 400 mm 365 mm 590 mm 5900 mm 5970 mm 1650 mm 1990 mm 400 mm 2500 mm 2975 mm 575 mm 350 mm 1985 mm 2175 mm q Kaivuvoimat (ISO) Kauha (PCSA) 0,175 m 3 0,07 m 3 Kaivuvoima 4200 kgf 4200 kgf 41,2 kn 41,2 kn Varsi 1600 mm 1900 mm Kaivuvoima 2800 kgf 2500 kgf 27,5 kn 24,6 kn Maksimivoima (Iso) F C E q Työskentelyalue A B D Puomin tyyppi Varren tyyppi Kauhan tyyppi (SAE) a Maksimikaivu-ulottuvuus B suurin suoran seinämän syvyys C Maksimilastauskorkeus D Maksimikaivusyvyys E Maksimikaivukorkeus F Minimikääntösäde edessä 3000 mm 1600 mm 1900 mm 0,175 m 3 0,07 m mm 6450 mm 3110 mm 3400 mm 4080 mm 4280 mm 3785 mm 4085 mm 5810 mm 6010 mm 2365 mm 2380 mm 6
