1 `bkqrov=o ^bd=kbuuuq ESSE / A.S. 1

2 s~êìëíìë Eé~ê~ë=ã~ÜÇçääáåÉåF Riippuritilä Kuumennus ylätaso: Grilli 1900 W + ylälämpö 1000 W (2 vastusta yhdessä kytkettynä) tai malleissa, joissa on SOEB kytkintaulu: vain yksi ylävastus 2300 W (alhaisempi teho 45 % tai 60 % tahdituksilla) Pyöreä vastus 1900 W Alalämpö Kiertoilmapuhallin toinen uunilamppu vasemalla sivuseinämällä ESSE / A.S. 2

3 s~êìëíìë Eé~ê~ë=ã~ÜÇçääáåÉåF Takaseinän uunilamppu ylhäällä oikealla Pyörivä varras (vain mutamissa malleissa F/B) Paistolämpömittari Pyrolyyttinen itsepuhdistus Viileä etuosa (4 lasia, aktiivi tuuletus ) ESSE / A.S. 3

4 hììãéååìëíçáãáååçí Kiertoilma Pyöreä vastus 1900 W Kiertoilmapuhallin ESSE / A.S. 4

5 Kuumennustoiminnot Kiertoilma (SOEC ilman Pyöreä vastus) Ylälämpö 2300 W Alalämpö 1000 W Kiertoilmapuhallin ESSE / A.S. 5

6 hììãéååìëíçáãáååçí Ammattilais (3 tasoa)-kiertoilma Pyöreä vastus Ylälämpö 20% (200 W) Alalämpö 20% (200 W) Kiertoilmapuhallin ESSE / A.S. 6

7 hììãéååìëíçáãáååçí Pizza (gourmet-kiertoilma) Pyöreä vastus 1900 W Alalämpö 1000 W Kiertoilmapuhallin ESSE / A.S. 7

8 hììãéååìëíçáãáååçí Turbogrilli Grilli 1900 W Kiertoilmapuhallin ESSE / A.S. 8

9 hììãéååìëíçáãáååçí Infrapunapaistaminen Grilli 1900 W Ylälämpö 1000 W Kiertoilmapuhallin ESSE / A.S. 9

10 hììãéååìëíçáãáååçí Grilli pieni Grilli 1900 W ESSE / A.S. 10

11 hììãéååìëíçáãáååçí Grilli iso Grilli 1900 W Ylälämpö 1000 W ESSE / A.S. 11

12 hììãéååìëíçáãáååçí Ylä- ja alalämpö Ylälämpö 1000 W Alalämpö 1000 W ESSE / A.S. 12

13 hììãéååìëíçáãáååçí Ylälämpö Ylälämpö 1000 W ESSE / A.S. 13

14 hììãéååìëíçáãáååçí Alalämpö Alalämpö 1000 W ESSE / A.S. 14

15 Kuumennustoiminnot Lämmönvaraus Ylälämpö 1000 W Alalämpö 1000 W Lämpö esiasennettu 80 C ESSE / A.S. 15

16 hììãéååìëíçáãáååçí Sulatus Kuumailmapuhallin ilman vastuksia ESSE / A.S. 16

17 hììãéååìëíçáãáååçí Pikalämmitys SOEC Ylälämpö 2300 W Alalämpö 1000 W Kiertoilmapuhallin ESSE / A.S. 17

18 hììãéååìëíçáãáååçí Pikalämmitys Prisma Ylälämpö 1000 W Pyöreä vastus 1900 W Kiertoilmapuhallin ESSE / A.S. 18

19 hììãéååìëíçáãáååçí Itsepuhdistus SOEC Ylälämpö 2300 W Alalämpö 1000 W Kiertoilmapuhallin ESSE / A.S. 19

20 hììãéååìëíçáãáååçí Itsepuhdistus Prisma Grilli 1900 W Ylälämpö 50% (500 W) Alalämpö 50% (500 W) Kiertoilmapuhallin ESSE / A.S. 20

21 pjâ~å~î~ Eê~Çá~~äáéìÜ~äíáãÉää~ F Viileä ilma Höyrynsäätö imee höyryn muhvelista (pitsepuhdistuvissa laitteissa katalyyttisen suodattimen kautta jäähdyttää komponentit imemällä viileää ilmaa elektroniikkaosista ja poistaa ilman luukun yläreunassa olevan aukon kautta "passiivinen" luukun etusivun jäähdytys (ilmankierto Venturin efektillä) ESSE / A.S. 21

22 mjâ~å~î~=eê~çá~~äáéìü~äíáãéää~ F Vaihtoehto S-kanavalle toisella puhaltimella korvaa S-kanavan 1:1 ESSE / A.S. 22

23 ijâ~å~î~ Eí~åÖÉåíá~~äáéìÜ~äíáãÉää~F ã~ääéáëë~i àçáëë~ çå îááäé Éíìéìçäá imee höyryn muhvelista (pitsepuhdistuvissa laitteissa katalyyttisen suodattimen kautta Viileä ilma Höyrynsäätö jäähdyttää komponentit imemällä viileää ilmaa elektroniikkaosista Sisäinen seinä eroittaa imu- ja ulospuhalluskanavan "aktiivinen" etupuolen jäähdytys imemällä kylmää ilmaa lukun alaosan kautta ESSE / A.S. 23

24 jj â~å~î~=eê~çá~~äáéìü~äíáãéää~ F ã~ääéáëë~i àçáëë~ çå îááäé Éíìéìçäá= Vaihtoehto S-kanavalle, radiaalipuhallin kanavan yläosassa (kuten S-kanavassa) korvaa L-kanavan, jos se rakenteellisesti on madollista ESSE / A.S. 24

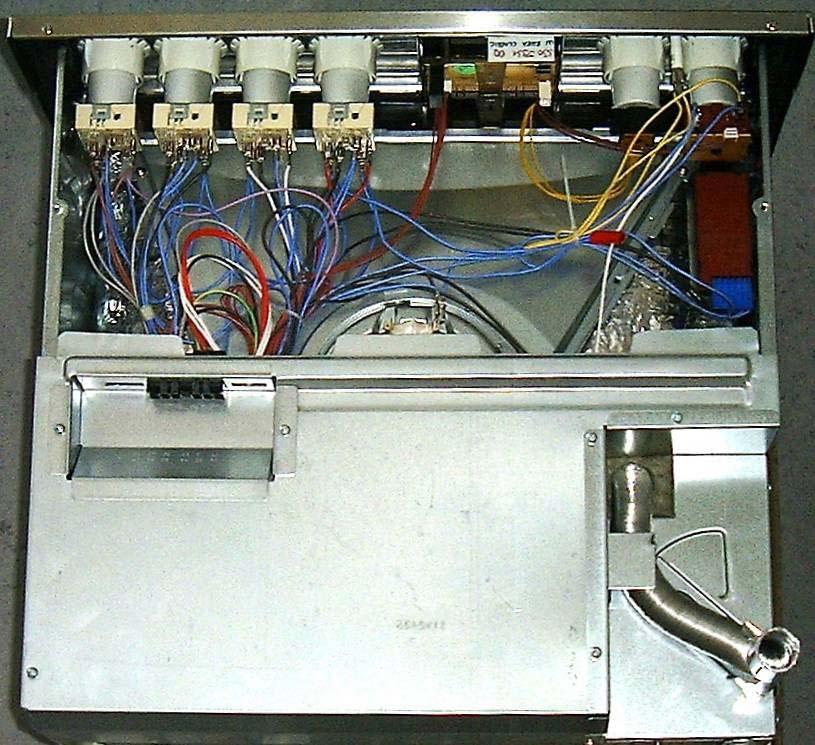

25 qììäéíìë= Sisäänrakennettavissa uuneissa myös höyryletku ESSE / A.S. 25

26 väáâììãéååìëëìçà~= íììäéíìëâ~å~î~ëë~= Klixon (90 C, pyrolyysilaitteissa 130 C) kytkee pois kaikki vastukset ylikuumennuksen sattuessa ESSE / A.S. 26

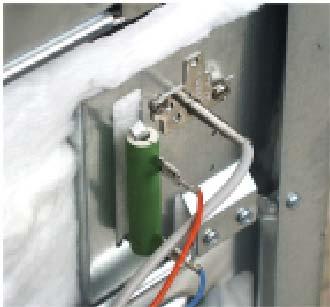

27 fäã~à ÜÇóíáå= m1 m2 R20 Kiertoilmapuhallin ilmajäähdytin, 22 W, tai 30 W pyrolyysilaitteissa esivastus ylijohdetaan pyrolyysikäytössä, jotta saavutettaisiin korkeampi jäähdyttimen kiertoluku ESSE / A.S. 27

28 fäã~à ÜÇóíáå= Eplb`=âóíâáåí~ìäì=éóêç F m1 m2 R20 Kiertoilmapuhallin ilmajäähdytin, 22 W, tai 30 W pyrolyysilaitteissa esivastus ylijohdetaan pyrolyysikäytössä Klixonin (90 C) kautta ESSE / A.S. 28

29 fäã~à ÜÇóíáå= 105 Ohm 20 Ohm NK=î~áÜÉ= Phase kéìíê~~äá= Neutral Neutra Neutral Pyrolyse éóêçäóóëá= Normaalik ytt Nomalbetrieb Pyrolyysik ytt Pyrolyse-Betrieb 3 Normalbetrieb Normaalik ytt 1 2 TAI: Itsepuhdistuksen korkeampi kiertoluku saavutetaan käämin väliotolla!!liitäntävirhe mahdollinen! 20 ohmin käämi voi tuhoutua, jos 1 ja 2 ovat vaihtuneet alhainen pyrokiertoluku, jos 2 ja 3 ovat vaihtuneet => ylikuumennus ESSE / A.S. 29

30 fäã~à ÜÇóíáå= Uuni PÄÄLLE => jäähdytin PÄÄLLE Uuni POIS PÄÄLTÄ => jäähdytin pyörii vielä Jäähdytin sammuu itsestää, kun muhvelin lämpötila 130 C on saavutettu Klixon muhvelin takaseinässä, malleissa, joissa on lämpötilavalitsin Ohjelmat, elektroniikkamalleissa ESSE / A.S. 30

31 bíìéìçäéå=ä ãé íáä~í= Metalliluukut 70 C Lasiluukut 60 C Viileä etuosa 46 C ESSE / A.S. 31

32 i ãé íìååáëíáå=mírmm Vastus (Ω) Lämpötila ( C) ESSE / A.S. 32

33 ^ìíçã~~ííáåéå mlfp=mûûiqû oüé~=à~=méêñéåí O=Emêáëã~F Lämpötila Sammutus tunnin jälkeen : C 12,5h C 8,5h C 5,5h C 1,5h ESSE / A.S. 33

34 móêçäóóííáåéå=áíëééìüçáëíìë= Kuumennus aina n. 500 C asti Luukun lukitus saavutettua 312 C (noin 11 minuuttia ohjelman käynnistyksen jälkeen) Lukituksen avaus saavutettua 204 C, ohjelmoituna ja Klixonin vapauttamana (110 C) takasivun komponenttipidikkeet ESSE / A.S. 34

35 fíëééìüçáëíìëçüàéäã~í= Näytetty kokonaisaika (h); lämmitysaika; lukitus vapautuu n. minuutin jälkeen P1 3: min 180 min P2 2: min 150 min P3 2:15 90 min 120 min Perfect 2 ja Rhea: vain P1 ja P3 ESSE / A.S. 35

36 fíëééìüçáëíìëçüàéäã~í= méêñéåí O=L=oÜÉ~ C 500 Kuumennus sammuu 400 Jäähtymisvaihe 300 Luukku lukitettu Lukitus vapautettu min P3 180 P1 ESSE / A.S. 36

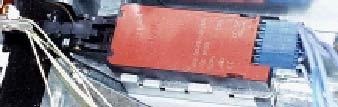

37 iììâìå=äìâáíëéãáåéå= Luukun mikrokatkaisin uunivaloille ja kiertoilmapuhaltimelle (muutamissa malleissa ilman itsepuhdistusta on katkaisin asennettu tyhjään lukitusrakennelmaan ) ESSE / A.S. 37

38 iììâìå=äìâáíëéãáåéå= 2 - Lukituksen vapautusäänimerkki 3 - Vaihe 230 V 4 - Lukitusäänimerkki 33/34 Valvontakontakti 5 V, 100 ma ESSE / A.S. 38
