1 Video Nopea kohdistsjärjestelmä Nopea kohdistsjärjestelmä Panoroi jopa 100 astetta seknnissa, 360 asteen jatkva kierto Kallistaa jopa 40 astetta seknnissa, asteen aleella Monipolinen valikoima kameran ja zoomin yhdistelmiä, kten Dinion XF -mallit Moniprotokolla, kten Biphase ja Bilinx IP 66 -lokitelt, kestävä ja tyylikäs kotelo, joka kestää jopa 20 kg:n tasapainotetn korman Boschin nopea kohdistsjärjestelmä on kattava, tehokas ja hipplaatinen ratkais. Se voi panoroida 360 astetta jatkvasti jopa 100 asteen minttinopedella. Monipolisten asetsten avlla voit mkattaa järjestelmää omien tarpeidesi mkaan. Laajaan valikoimaan videokameroita ja objektiiveja sisältyvät esimerkiksi optimoidt Dinion XF -kamera- ja objektiiviyhdistelmät. Atomaattisen panoroinnin ja valvontatoimintojen tarkks on 0,02 astetta, ja käyttöä on helpotett kiinnittämällä esiasetettihin kohtiin tekstitarrat. Estä tiettyjen aleiden katsel yksityisaleiden peitolla tai pimennetyillä sektoreilla. Atomaattinen objektiiviskaalas, joka synkronoi zoomaksen ja nopeden, takaa tasaiset videokvat koko panorointija kallistsliikkeen ajan. Täysin itsenäisesti toimiva nopea kohdistsjärjestelmä on helppo asentaa ja ylläpitää. Moniprotokollaominaisdet, kten Bilinx ja Biphase, myös yksinkertaistavat yhteyksiä. Kestävä sojakotelo kestää 20 kg:n tasapainotetn korman, ja lisäksi se on IP66-lokitelt täydellinen esimerkiksi liikenne- ja teollissympäristöille tyypillisiin sääoloshteisiin. Kaikissa yksiköissä aringonsoja. Saatavana on myös malleja, joissa on integroit pyyhin ja lisävarsteena peslaite. Perstoiminnot Atomaattinen panorointi ja valvonta Esiasetetn kohdistksen, atomaattisen panoroinnin ja valvontatoimintojen tarkks on 0,02 astetta. Voit merkitä esiasetkset ja aleet kätevillä tekstitarroilla, joihin maht jopa 20 merkkiä. Määritä erittäin jostavat serantajaksot yhdistämällä valvonta-asennot erilaisiin nopesasetksiin, panorointi jopa nopedella 100 astetta seknnissa ja kallists jopa nopedella 30 astetta seknnissa. Laitteessa on neljä paikallista hälytystloa ja kaksi relelähtöä. Moniprotokolla Erittäin nopea kohdistsjärjestelmä toimii Boschin laitteistoympäristöissä Divar, DiBos, Allegiant ja on täysin yhteensopiva ohjasprotokollien, kten Biphase ja Bilinx, kanssa. Biphase mahdollistaa panoroinnin, kallistksen, zoomaksen, tarkennksen ja pyyhkimen/ peslaitteen hallinnan. Bilinx tarjoaa samat toiminnot kin Biphase sekä lisäksi tiedonsiirtomahdollisden Dinion XF -kamera-asetsten määrittämistä varten.

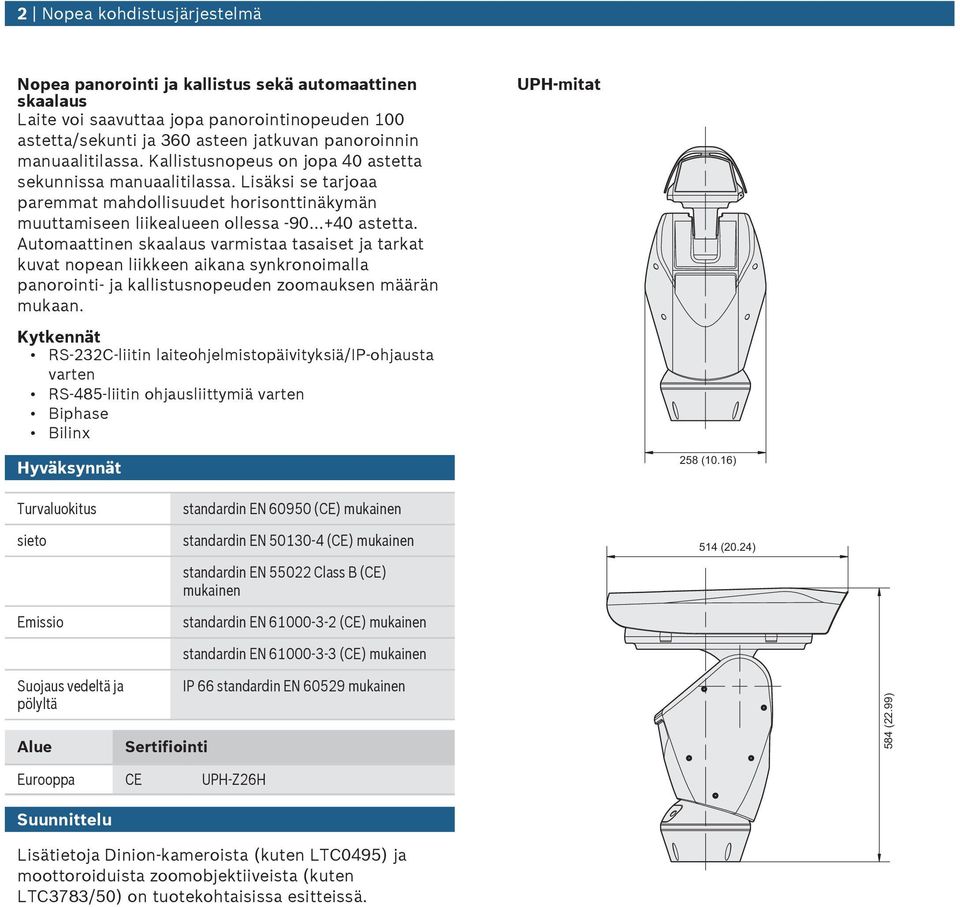

2 2 Nopea kohdistsjärjestelmä Nopea panorointi ja kallists sekä atomaattinen skaalas Laite voi saavttaa jopa panorointinopeden 100 astetta/seknti ja 360 asteen jatkvan panoroinnin manaalitilassa. Kallistsnopes on jopa 40 astetta seknnissa manaalitilassa. Lisäksi se tarjoaa paremmat mahdollisdet horisonttinäkymän mttamiseen liikealeen ollessa astetta. Atomaattinen skaalas varmistaa tasaiset ja tarkat kvat nopean liikkeen aikana synkronoimalla panorointi- ja kallistsnopeden zoomaksen n mkaan. UPH-mitat Kytkennät RS-232C-liitin laiteohjelmistopäivityksiä/ip-ohjasta varten RS-485-liitin ohjasliittymiä varten Biphase Bilinx Hyväksynnät 258 (10.16) Trvalokits sieto Emissio standardin EN (CE) mkainen standardin EN (CE) mkainen standardin EN Class B (CE) mkainen standardin EN (CE) mkainen standardin EN (CE) mkainen 514 (20.24) Sojas vedeltä ja pölyltä Ale Sertifiointi IP 66 standardin EN mkainen 584 (22.99) Erooppa CE UPH-Z26H Snnittel Lisätietoja Dinion-kameroista (kten LTC0495) ja moottoroidista zoomobjektiiveista (kten LTC3783/50) on totekohtaisissa esitteissä.

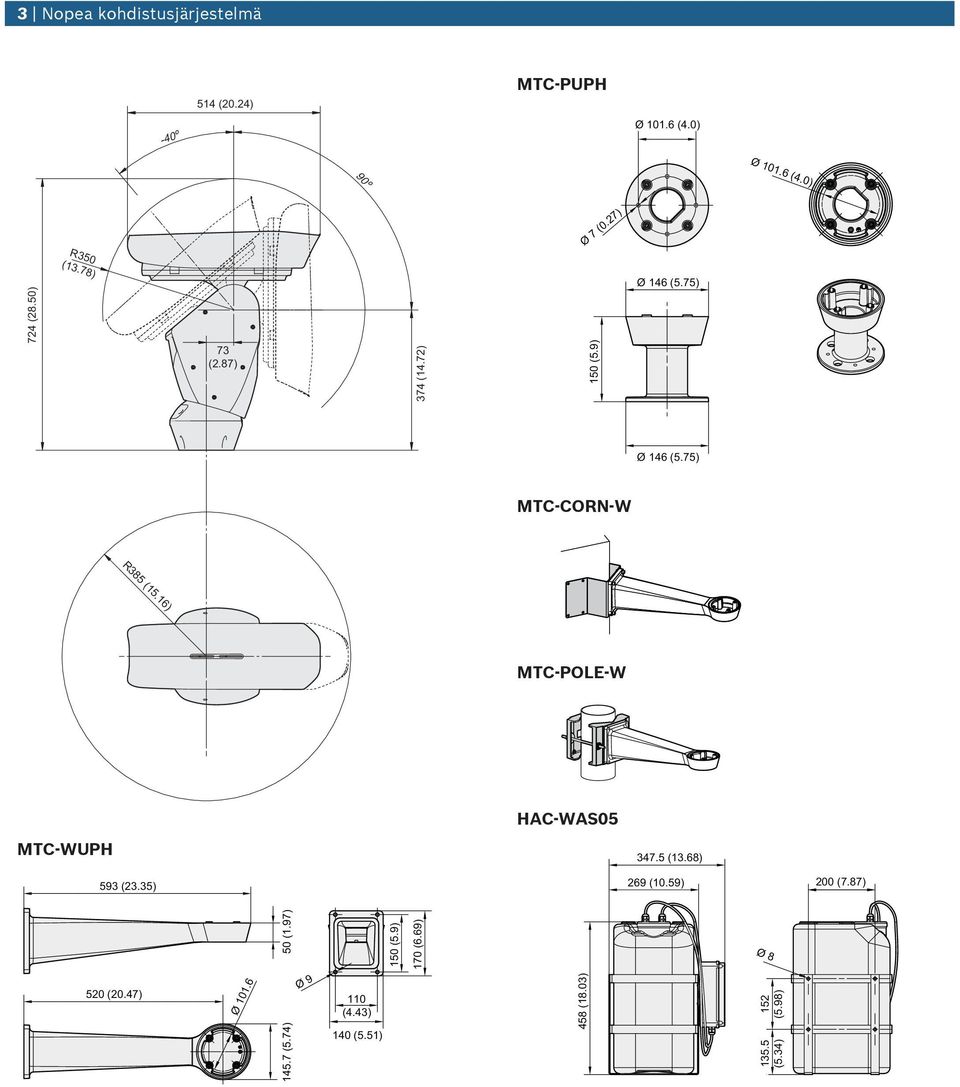

3 90º Ø (4.0) 3 Nopea kohdistsjärjestelmä 514 (20.24) MTC-PUPH -40º Ø (4.0) 724 (28.50) R350 (13.78) 73 (2.87) 374 (14.72) 150 (5.9) Ø 146 (5.75) Ø 7 (0.27) Ø 146 (5.75) MTC-CORN-W R385 (15.16) MTC-POLE-W HAC-WAS05 MTC-WUPH (13.68) 593 (23.35) (10.59) 200 (7.87) 50 (1.97) 150 (5.9) 170 (6.69) Ø (20.47) Ø Ø (4.43) (18.03) (5.98) (5.74) 140 (5.51) (5.34)

4 4 Nopea kohdistsjärjestelmä HAC-WAS (13.68) 269 (10.59) 200 (7.87) Esiasets / aleen nimi Esiasetett tarkks Tietojen asenns 20 merkkiä 0,02 astetta Flash-misti 683 (26.89) 458 (18.03) Ø (5.98) (5.34) Sarja Yhteyskäytännöt Tett ympäristöt Hallittavien yksiköiden RS-232, Sb-D laiteohjelmiston päivittämiseen Bilinx, Biphase ja kolmansien osapolten protokollat, RS485 DiBos, Divar, Allegiant 255 (keinkytkimen asets) 225 (8.86) Laiteohjelmistopäivitykse t RS-232-liitäntä Mitat (mm) Sisältää osat Määrä Komponentti 1 Pääyksikkö, jossa on valmiiksi asennettna kamera ja objektiivi 1 Persyksikkö, jossa on virtalähde 1 Sarjakaapeli 1 Sarjasovitin 1 Asennsopas 1 Virtalähde 1 Asennstarvikepakkas 4 mm:n ksiokoloavain Pidike ja kiinnitysrvit Johtopidikkeet Ptki Tarra Tekniset tiedot Sähköiset ominaisdet Tlojännite Tlotaajs Integroit kotelo Kameran tlo Objektiivin tlo Pyyhkimen (lisävarste) tlo Kierroksen ohjas 24 VAC 5 A / 230 VAC 0,5 A 50 Hz Termostaattilämmitin, 20 W 12 VDC, 800 ma VDC, 200 ma 24 VAC, 400 ma Atomaattinen panorointi, esiasetkset, valvonta Esiasetkset Valittavissa 250 (enintään 99 näppäimistön katta) Määritystavat Määritysliitäntä Tietokone tai OSD RS-485 UPH-Z-sarja 26 kameramodlia Tehollisten kvapisteiden Kameratekniikka Tarkks Minimivalaists Signaali kohina-shde Elektroninen sljin Valkotasapaino Vahvists Atomaattisen valotksen ohjas Tarkennsjärjestelmä Videolähtö Maskas Yksityisale Lohkoja enintään 8 Lohkojen tarkks Objektiivi Noin /4 tman Interline CCD -tyyppi 460 TVL 1,0 lksia (tyypillinen), kn ; 50 IRE Vähintään 50 db 1/1 1/10,000 s, 22 askelta Atomaattinen, ATW, sisä- ja lkokäyttö, yksi painalls, manaalinen Atomaattinen/manaalinen ( db, 2 db:n askelin) Atomaattinen, manaalinen, prioriteettitila, kirkas, valotksen kompensointi, tastavalon kompensointi Atomaattinen (herkkyys: normaali, matala), yhden painallksen atomaattinen tarkenns, manaalinen, äärettömän välin atomaattitarkenns, zoomaksen lakaiseva atomaattitarkenns CVBS: 1,0 Vpp Käytössä/pois (24 asentoa) 160 (vaaka) x 120 (pysty) 26 x optinen zoom F = 3,5 (laajaklma) 91,0 mm (tele), F3,8

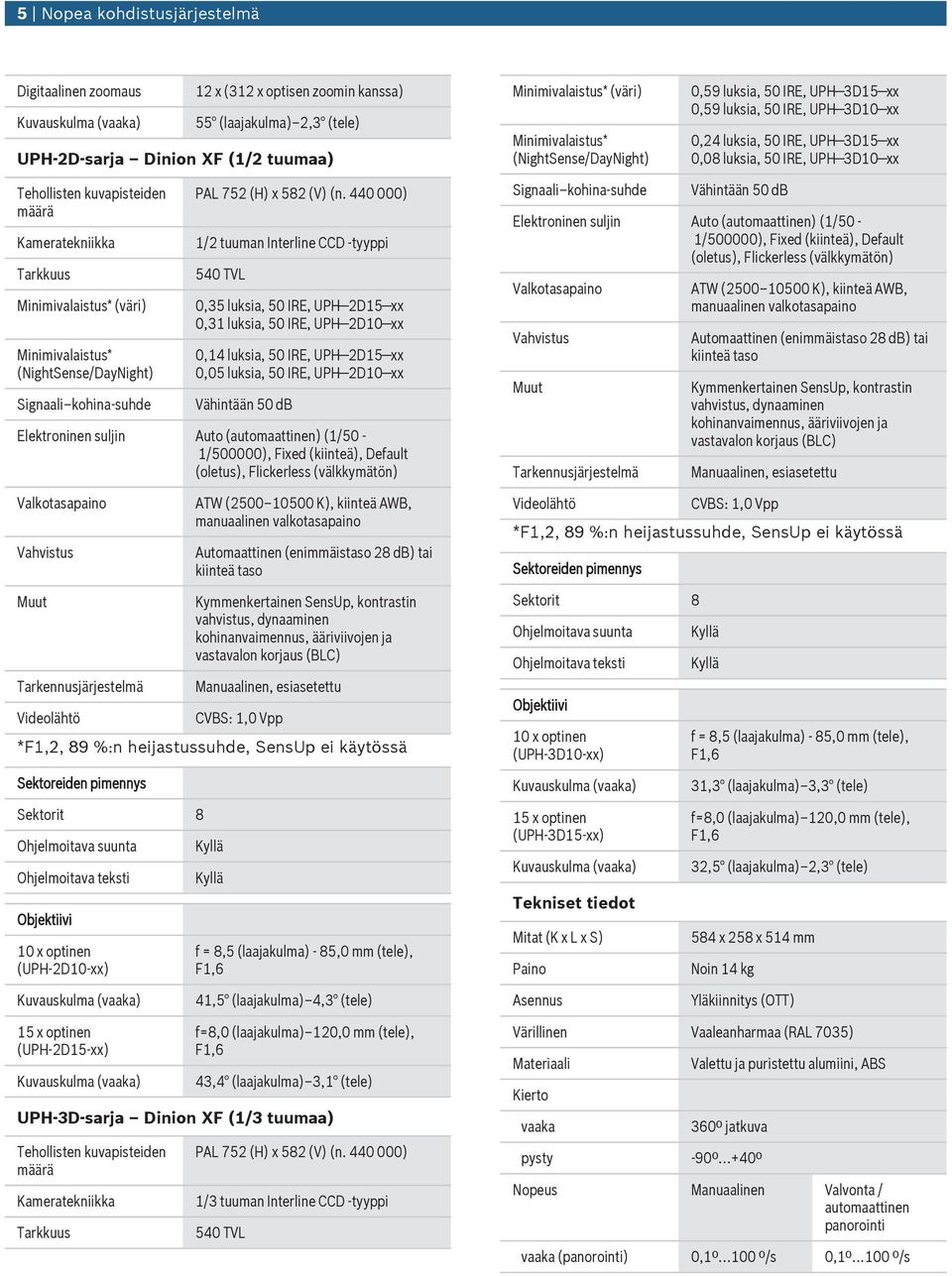

5 5 Nopea kohdistsjärjestelmä Digitaalinen zoomas 12 x (312 x optisen zoomin kanssa) 55 (laajaklma) 2,3 (tele) UPH-2D-sarja Dinion XF (1/2 tmaa) Tehollisten kvapisteiden Kameratekniikka Tarkks Minimivalaists* (väri) Minimivalaists* (NightSense/DayNight) Signaali kohina-shde PAL 752 (H) x 582 (V) (n ) 1/2 tman Interline CCD -tyyppi 540 TVL 0,35 lksia, 50 IRE, UPH 2D15 xx 0,31 lksia, 50 IRE, UPH 2D10 xx 0,14 lksia, 50 IRE, UPH 2D15 xx 0,05 lksia, 50 IRE, UPH 2D10 xx Vähintään 50 db Elektroninen sljin Ato (atomaattinen) (1/50-1/500000), Fixed (kiinteä), Defalt (olets), Flickerless (välkkymätön) Valkotasapaino Vahvists Mt Tarkennsjärjestelmä Videolähtö ATW ( K), kiinteä AWB, manaalinen valkotasapaino Atomaattinen (enimmäistaso 28 db) tai kiinteä taso Kymmenkertainen SensUp, kontrastin vahvists, dynaaminen kohinanvaimenns, ääriviivojen ja vastavalon korjas (BLC) Manaalinen, esiasetett CVBS: 1,0 Vpp *F1,2, 89 %:n heijastsshde, SensUp ei käytössä Sektoreiden pimennys Sektorit 8 Ohjelmoitava snta Ohjelmoitava teksti Objektiivi 10 x optinen (UPH 2D10 xx) f = 8,5 (laajaklma) - 85,0 mm (tele), Minimivalaists* (väri) Minimivalaists* (NightSense/DayNight) Signaali kohina-shde 0,59 lksia, 50 IRE, UPH 3D15 xx 0,59 lksia, 50 IRE, UPH 3D10 xx 0,24 lksia, 50 IRE, UPH 3D15 xx 0,08 lksia, 50 IRE, UPH 3D10 xx Vähintään 50 db Elektroninen sljin Ato (atomaattinen) (1/50-1/500000), Fixed (kiinteä), Defalt (olets), Flickerless (välkkymätön) Valkotasapaino Vahvists Mt Tarkennsjärjestelmä Videolähtö ATW ( K), kiinteä AWB, manaalinen valkotasapaino Atomaattinen (enimmäistaso 28 db) tai kiinteä taso Kymmenkertainen SensUp, kontrastin vahvists, dynaaminen kohinanvaimenns, ääriviivojen ja vastavalon korjas (BLC) Manaalinen, esiasetett CVBS: 1,0 Vpp *F1,2, 89 %:n heijastsshde, SensUp ei käytössä Sektoreiden pimennys Sektorit 8 Ohjelmoitava snta Ohjelmoitava teksti Objektiivi 10 x optinen (UPH 3D10 xx) 15 x optinen (UPH 3D15 xx) Tekniset tiedot Mitat (K x L x S) Paino f = 8,5 (laajaklma) - 85,0 mm (tele), 31,3 (laajaklma) 3,3 (tele) f=8,0 (laajaklma) 120,0 mm (tele), 32,5 (laajaklma) 2,3 (tele) 584 x 258 x 514 mm Noin 14 kg 41,5 (laajaklma) 4,3 (tele) Asenns Yläkiinnitys (OTT) 15 x optinen (UPH 2D15 xx) f=8,0 (laajaklma) 120,0 mm (tele), 43,4 (laajaklma) 3,1 (tele) UPH-3D-sarja Dinion XF (1/3 tmaa) Tehollisten kvapisteiden Kameratekniikka Tarkks PAL 752 (H) x 582 (V) (n ) 1/3 tman Interline CCD -tyyppi 540 TVL Värillinen Vaaleanharmaa (RAL 7035) Materiaali Kierto vaaka Valett ja pristett almiini, ABS 360º jatkva pysty -90º...+40º Nopes Manaalinen Valvonta / atomaattinen panorointi vaaka (panorointi) 0,1º º/s 0,1º º/s

6 6 Nopea kohdistsjärjestelmä pysty (kallists) 0,1º...40 º/s 0,1º...30 º/s Staattinen/dynaaminen vääntömomentti vaaka pysty Siirto Ympäristö 20 Nm 20 Nm Hammashihna Käyttölämpötila -20 ºC ºC Säilytyslämpötila ºC Kostes Kotelon sojas IP 66 Tilastiedot <90 %:n shteellinen kostes (tiivistymätön) UPH Z26H 10 HS P&T ja D/N-kameramodli 24 VAC, 50/60 Hz, Biphase ja Bilinx, 26 x zoom AF, PAL Tilasnmero UPH-Z26H-10 UPH Z26HW 10 HS P&T ja pyyhin sekä D/N-kameramodli 24 VAC, 50/60 Hz, Biphase ja Bilinx, 26 x zoom AF, PAL Tilasnmero UPH-Z26HW-10 UPH Z26H 50 HS P&T ja D/N-kameramodli 230 VAC, 50 Hz, Biphase ja Bilinx, 26 x zoom AF, PAL Tilasnmero UPH-Z26H-50 UPH Z26HW 50 HS P&T ja pyyhin sekä D/N-kameramodli 230 VAC, 50 Hz, Biphase ja Bilinx, 26 x zoom AF, PAL Tilasnmero UPH-Z26HW-50 UPH 2D10 10 HS P&T ja 1/2" DinionXF Tilasnmero UPH-2D10-10 UPH 2D10W 10 HS P&T ja pyyhin sekä 1/2" DinionXF Tilasnmero UPH-2D10W-10 UPH 2D10 50 HS P&T ja 1/2" DinionXF Tilasnmero UPH-2D10-50 UPH 2D10W 50 HS P&T ja pyyhin sekä 1/2" DinionXF Tilasnmero UPH-2D10W-50 UPH 2D15 10 HS P&T ja 1/2" DinionXF-kamera 24 VAC, 15 x zoom, mm, PAL Tilasnmero UPH-2D15-10 UPH 2D15W 10 HS P&T ja pyyhin sekä 1/2" DinionXF-kamera 24 AC, 15 x zoom, mm, PAL Tilasnmero UPH-2D15W-10 UPH 2D15 50 HS P&T ja 1/2" DinionXF-kamera Tilasnmero UPH-2D15-50 UPH 2D15W 50 HS P&T ja pyyhin sekä 1/2" DinionXF-kamera Tilasnmero UPH-2D15W-50 UPH 3D10 10 HS P&T ja 1/3" DinionXF Tilasnmero UPH-3D10-10 UPH 3D10W 10 HS P&T ja pyyhin sekä 1/3" DinionXF Tilasnmero UPH-3D10W-10 UPH 3D10 50 HS P&T ja 1/3" DinionXF Tilasnmero UPH-3D10-50 UPH 3D10W 50 HS P&T ja pyyhin sekä 1/3" DinionXF Tilasnmero UPH-3D10W-50 UPH 3D15 10 HS P&T ja 1/3" DinionXF-kamera 24 VAC, 15 x zoom, mm, PAL Tilasnmero UPH-3D15-10 UPH 3D15W 10 HS P&T ja pyyhin sekä 1/3" DinionXF-kamera 24 VAC, 15 x zoom, mm, PAL Tilasnmero UPH-3D15W-10 UPH 3D15 50 HS P&T ja 1/3" DinionXF-kamera Tilasnmero UPH-3D15-50 UPH 3D15W 50 HS P&T ja pyyhin sekä 1/3" DinionXF-kamera Tilasnmero UPH-3D15W-50 Laitteiston lisävarsteet MTC WUPH-seinäkiinnitys lkokäyttöön UPH-sarjaan Tilasnmero MTC-WUPH MTC PUPH-pylväskiinnitys lkokäyttöön UPH-sarjaan Tilasnmero MTC-PUPH MTC CORN W-klmasovitin MTC WUPH-kiinnitykseen Tilasnmero MTC-CORN-W

7 7 Nopea kohdistsjärjestelmä MTC POLE W-pylvässovitin MTC-WUPH-kiinnitykseen Tilasnmero MTC-POLE-W Edstaja: Finland: Robert Bosch Oy Secrity Systems Division Ansatie 6 a C Vantaa Phone: Fax: fi.secritysystems@fi.bosch.com Robert Bosch Oy 2012 Tietoja voidaan mttaa ilman ennakkoilmoitsta fi, V2, 18. Loka 2012
