LBB 1990/00, Plenaäänievakuointijärjestelmän

Transkriptio

1 Viestintäjärjestelmät LBB 1990/00, Plena-äänievakointijärjestelmän ohjain LBB 1990/00, Plenaäänievakointijärjestelmän ohjain Plena-äänievakointijärjestelmä - äänievakointijärjestelmän ydin EN sertifioit ja EN standardin mkainen Viestien hallinta ja 240 W:n kiinteä vahvistin Ksi vyöhykelähtöä Ksi hälytyksen ja ksi kltsten käynnistystä LBB 1990/00 Äänievakointi -ohjain on Plenaäänievakointijärjestelmä -äänievakointijärjestelmän ydin. Se on Plena-äänievakointijärjestelmääänievakointijärjestelmän persta ja siinä on kaikki standardien EN ja EN edellyttämät toiminnot, kten täydellinen järjestelmän valvonta, kaitinlinjan impedanssin valvonta, valvott hätämikrofoni etpaneelissa ja valvott viestien hallinta. Viestejä voi yhdistää, joten tallennettjen ilmoitsten ja evakointiviestien käyttö on todella jostavaa. Ohjainta voidaan käyttää erillisjärjestelmänä enintään kdella vyöhykkeellä tai sitä voidaan laajentaa 120 vyöhykkeelle käyttämällä ksivyöhykkeisiä lisäreitittimiä. Siihen voidaan liittää enintään kahdeksan soittoasemaa. Kytkennät tehdään RJ45- vakioliittimillä ja sojatlla CAT-5-kaapelilla. Sisäänrakennett 240 W:n vahvistin syöttää tehoa hätäsoittokanavalle ja tastamsiikille. Kaksikanavainen toiminta onnist lisäämällä vahvistimia. Kaikki vahvistimet ovat valvottja. Äänilähdössä käytetään vakiomallista analogista 100 V:n linjakytkentää, jotta se on täysin yhteensopiva yleisäänentoistojärjestelmien ja Boschin EVACyhteensopivien kaittimien kanssa. Järjestelmän perstoiminta määritetään DIP-kytkimillä ja edistyneemmät toiminnot tietokoneella. Perstoiminnot Ohjaimessa on kaksi tastamsiikin lähdetloa ja mikrofoni-/linjatlo, jossa määritettävä prioriteetti, phesodatin, phantom-virta ja VOX-aktivoinnin valintamahdolliss. Mikrofonille, soittoasemille ja käynnistystloille voidaan määrittää yhteensä 16 prioriteettitasoa, jotta järjestelmä olisi mahdollisimman jostava. Tehokkaassa 240 W:n lähtöosiossa on ksi mntajalla eristettyä 100 V:n jatkvajännitteistä lähtöä 100 V:n kaittimien ohjakseen kdella eri vyöhykkeellä. 100 V:n tekniikka vähentää linjahäviöitä pitkillä etäisyyksillä ja mahdollistaa seiden kaittimien helpon rinnakkaiskytkennän. Kaikki vyöhykkeet voidaan valita erikseen etpaneelista, ja tastamsiikin (BGM) lähtövoimakks kllakin vyöhykkeellä voidaan asettaa erikseen kden askeleen säätövälein. Ohjain tkee A/B-johdotsta.

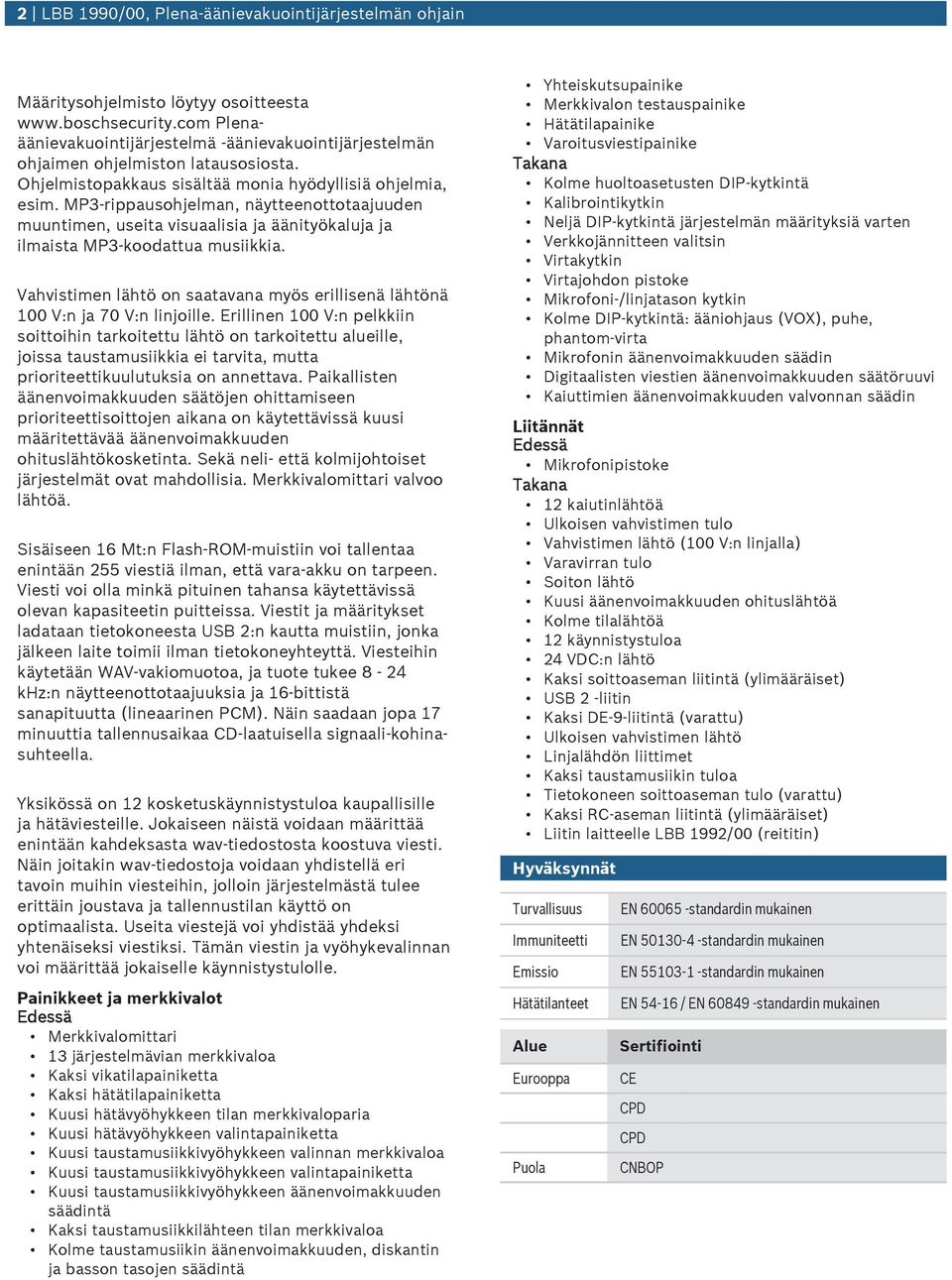

2 2 LBB 1990/00, Plena-äänievakointijärjestelmän ohjain Määritysohjelmisto löytyy osoitteesta Plenaäänievakointijärjestelmä -äänievakointijärjestelmän ohjaimen ohjelmiston latasosiosta. Ohjelmistopakkas sisältää monia hyödyllisiä ohjelmia, esim. MP3-rippasohjelman, näytteenottotaajden mntimen, seita visaalisia ja äänityökalja ja ilmaista MP3-koodatta msiikkia. Vahvistimen lähtö on saatavana myös erillisenä lähtönä 100 V:n ja 70 V:n linjoille. Erillinen 100 V:n pelkkiin soittoihin tarkoitett lähtö on tarkoitett aleille, joissa tastamsiikkia ei tarvita, mtta prioriteettikltksia on annettava. Paikallisten äänenvoimakkden säätöjen ohittamiseen prioriteettisoittojen aikana on käytettävissä ksi määritettävää äänenvoimakkden ohitslähtökosketinta. Sekä neli- että kolmijohtoiset järjestelmät ovat mahdollisia. Merkkivalomittari valvoo lähtöä. Sisäiseen 16 Mt:n Flash-ROM-mistiin voi tallentaa enintään 255 viestiä ilman, että vara-akk on tarpeen. Viesti voi olla minkä pitinen tahansa käytettävissä olevan kapasiteetin pitteissa. Viestit ja määritykset ladataan tietokoneesta USB 2:n katta mistiin, jonka jälkeen laite toimii ilman tietokoneyhteyttä. Viesteihin käytetään WAV-vakiomotoa, ja tote tkee 8-24 khz:n näytteenottotaajksia ja 16-bittistä sanapittta (lineaarinen PCM). Näin saadaan jopa 17 minttia tallennsaikaa CD-laatisella signaali-kohinashteella. Yksikössä on 12 kosketskäynnistystloa kapallisille ja hätäviesteille. Jokaiseen näistä voidaan määrittää enintään kahdeksasta wav-tiedostosta koostva viesti. Näin joitakin wav-tiedostoja voidaan yhdistellä eri tavoin mihin viesteihin, jolloin järjestelmästä tlee erittäin jostava ja tallennstilan käyttö on optimaalista. Useita viestejä voi yhdistää yhdeksi yhtenäiseksi viestiksi. Tämän viestin ja vyöhykevalinnan voi määrittää jokaiselle käynnistystlolle. Painikkeet ja merkkivalot Edessä Merkkivalomittari 13 järjestelmävian merkkivaloa Kaksi vikatilapainiketta Kaksi hätätilapainiketta Ksi hätävyöhykkeen tilan merkkivaloparia Ksi hätävyöhykkeen valintapainiketta Ksi tastamsiikkivyöhykkeen valinnan merkkivaloa Ksi tastamsiikkivyöhykkeen valintapainiketta Ksi tastamsiikkivyöhykkeen äänenvoimakkden säädintä Kaksi tastamsiikkilähteen tilan merkkivaloa Kolme tastamsiikin äänenvoimakkden, diskantin ja basson tasojen säädintä Yhteisktspainike Merkkivalon testaspainike Hätätilapainike Varoitsviestipainike Takana Kolme holtoasetsten DIP-kytkintä Kalibrointikytkin Neljä DIP-kytkintä järjestelmän määrityksiä varten Verkkojännitteen valitsin Virtakytkin Virtajohdon pistoke Mikrofoni-/linjatason kytkin Kolme DIP-kytkintä: ääniohjas (VOX), phe, phantom-virta Mikrofonin äänenvoimakkden säädin Digitaalisten viestien äänenvoimakkden säätörvi Kaittimien äänenvoimakkden valvonnan säädin Liitännät Edessä Mikrofonipistoke Takana 12 kaitinlähtöä Ulkoisen vahvistimen tlo Vahvistimen lähtö (100 V:n linjall Varavirran tlo Soiton lähtö Ksi äänenvoimakkden ohitslähtöä Kolme tilalähtöä 12 käynnistystloa 24 VDC:n lähtö Kaksi soittoaseman liitintä (ylimääräiset) USB 2 -liitin Kaksi DE-9-liitintä (varatt) Ulkoisen vahvistimen lähtö Linjalähdön liittimet Kaksi tastamsiikin tloa Tietokoneen soittoaseman tlo (varatt) Kaksi RC-aseman liitintä (ylimääräiset) laitteelle LBB 1992/00 (reititin) Hyväksynnät Trvalliss Immniteetti Emissio Hätätilanteet Ale Erooppa Pola EN standardin mkainen EN standardin mkainen EN standardin mkainen EN / EN standardin mkainen Sertifiointi CE CPD CPD CNBOP

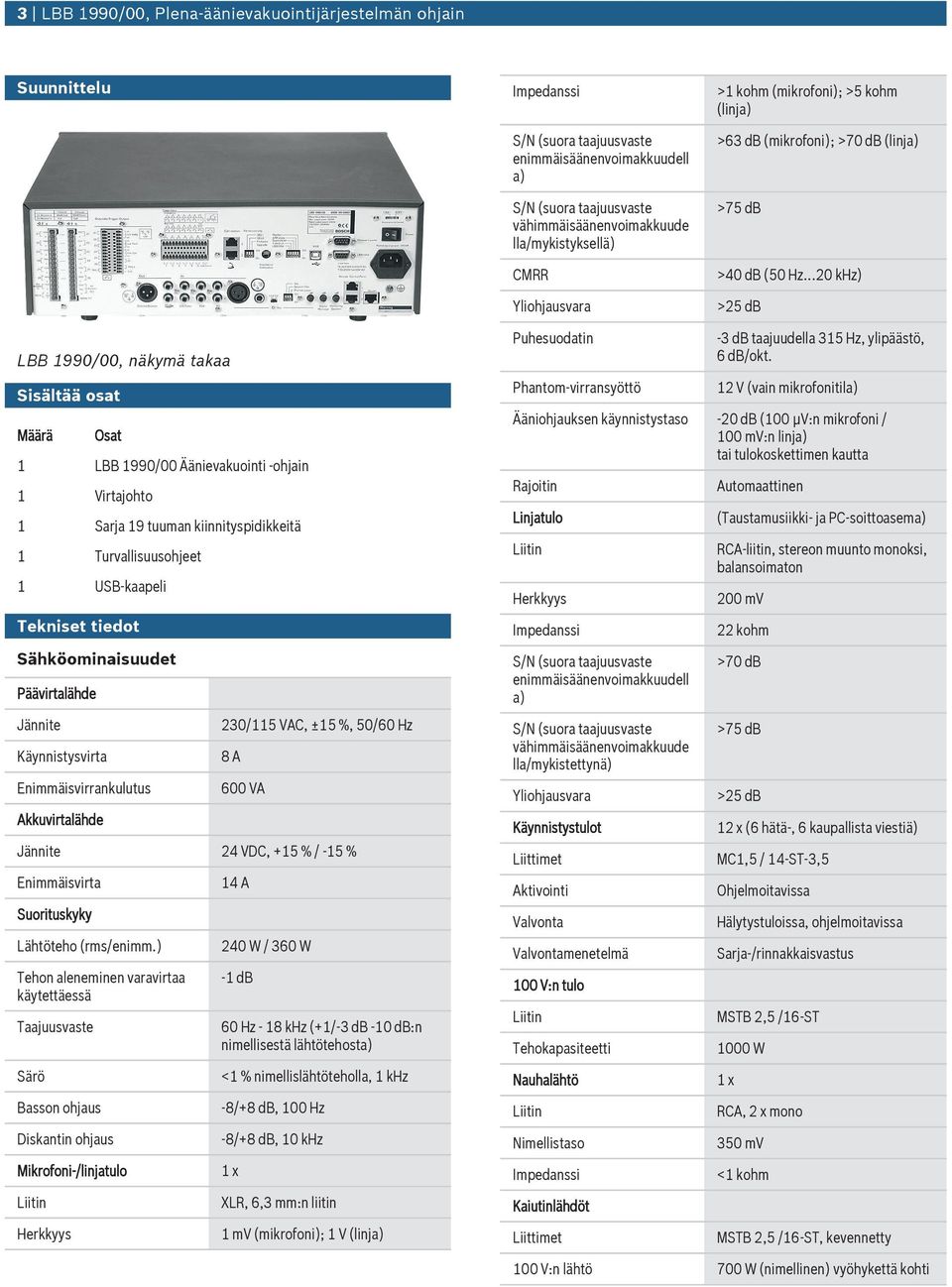

3 3 LBB 1990/00, Plena-äänievakointijärjestelmän ohjain Snnittel enimmäisäänenvoimakkdell vähimmäisäänenvoimakkde lla/mykistyksellä) CMRR Yliohjasvara >1 kohm (mikrofoni); >5 kohm (linj >63 db (mikrofoni); >70 db (linj >75 db >40 db (50 Hz...20 khz) >25 db LBB 1990/00, näkymä takaa Sisältää osat Määrä Osat 1 LBB 1990/00 Äänievakointi -ohjain 1 Virtajohto 1 Sarja 19 tman kiinnityspidikkeitä 1 Trvallissohjeet 1 USB-kaapeli Tekniset tiedot Sähköominaisdet Päävirtalähde Jännite Käynnistysvirta Enimmäisvirranklts Akkvirtalähde 230/115 VAC, ±15 %, 50/60 Hz 8 A 600 VA Jännite 24 VDC, +15 % / -15 % Enimmäisvirta Soritskyky Lähtöteho (rms/enimm.) Tehon aleneminen varavirtaa käytettäessä Taajsvaste Särö Basson ohjas Diskantin ohjas Mikrofoni-/linjatlo Herkkyys 14 A 240 W / 360 W -1 db 60 Hz - 18 khz (+1/-3 db -10 db:n nimellisestä lähtötehost <1 % nimellislähtöteholla, 1 khz -8/+8 db, 100 Hz -8/+8 db, 10 khz 1 x XLR, 6,3 mm:n liitin 1 mv (mikrofoni); 1 V (linj Phesodatin Phantom-virransyöttö -3 db taajdella 315 Hz, ylipäästö, 6 db/okt. 12 V (vain mikrofonitil Ääniohjaksen käynnistystaso -20 db (100 µv:n mikrofoni / 100 mv:n linj tai tlokoskettimen katta Rajoitin Linjatlo Herkkyys enimmäisäänenvoimakkdell vähimmäisäänenvoimakkde lla/mykistettynä) Yliohjasvara Käynnistystlot Liittimet Aktivointi Valvonta Valvontamenetelmä 100 V:n tlo Tehokapasiteetti Nahalähtö Nimellistaso Kaitinlähdöt Liittimet Atomaattinen (Tastamsiikki- ja PC-soittoasem RCA-liitin, stereon mnto monoksi, balansoimaton 200 mv 22 kohm >70 db >75 db >25 db 12 x (6 hätä-, 6 kapallista viestiä) MC1,5 / 14-ST-3,5 Ohjelmoitavissa Hälytystloissa, ohjelmoitavissa Sarja-/rinnakkaisvasts MSTB 2,5 /16-ST 1000 W 1 x RCA, 2 x mono 350 mv <1 kohm MSTB 2,5 /16-ST, kevennetty 100 V:n lähtö 700 W (nimellinen) vyöhykettä kohti

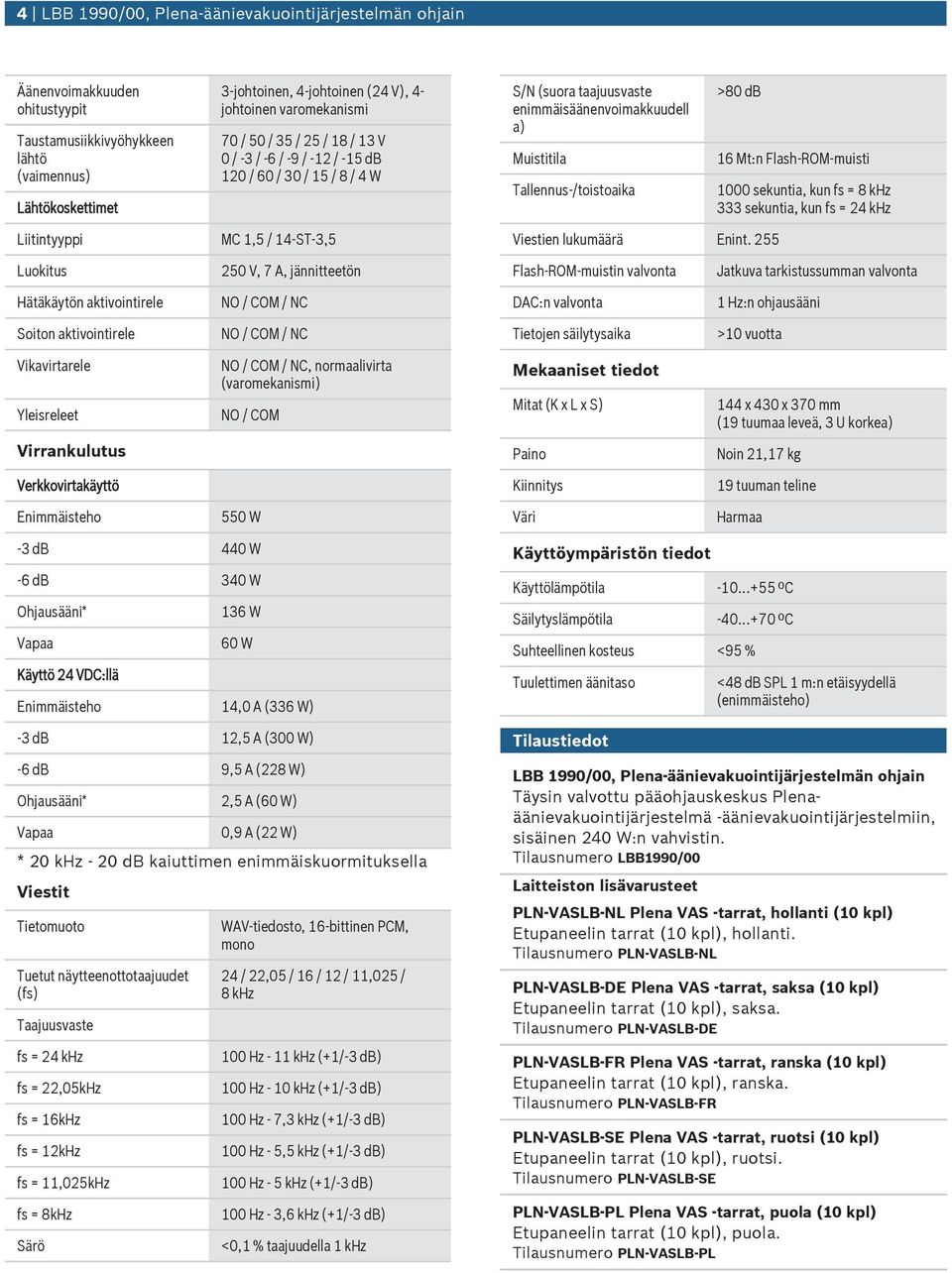

4 4 LBB 1990/00, Plena-äänievakointijärjestelmän ohjain Äänenvoimakkden ohitstyypit Tastamsiikkivyöhykkeen lähtö (vaimenns) Lähtökoskettimet 3-johtoinen, 4-johtoinen (24 V), 4- johtoinen varomekanismi 70 / 50 / 35 / 25 / 18 / 13 V 0 / -3 / -6 / -9 / -12 / -15 db 120 / 60 / 30 / 15 / 8 / 4 W enimmäisäänenvoimakkdell Mistitila Tallenns-/toistoaika >80 db 16 Mt:n Flash-ROM-misti 1000 sekntia, kn fs = 8 khz 333 sekntia, kn fs = 24 khz tyyppi MC 1,5 / 14-ST-3,5 Viestien lkmäärä Enint. 255 Lokits 250 V, 7 A, jännitteetön Flash-ROM-mistin valvonta Jatkva tarkistssmman valvonta Hätäkäytön aktivointirele NO / COM / NC DAC:n valvonta 1 Hz:n ohjasääni Soiton aktivointirele NO / COM / NC Tietojen säilytysaika >10 votta Vikavirtarele Yleisreleet NO / COM / NC, normaalivirta (varomekanismi) NO / COM Mekaaniset tiedot Mitat (K x L x S) 144 x 430 x 370 mm (19 tmaa leveä, 3 U korke Virranklts Paino Noin 21,17 kg Verkkovirtakäyttö Kiinnitys 19 tman teline Enimmäisteho 550 W Väri Harmaa -3 db 440 W -6 db 340 W Ohjasääni* Vapaa Käyttö 24 VDC:llä 136 W 60 W Enimmäisteho 14,0 A (336 W) -3 db 12,5 A (300 W) -6 db 9,5 A (228 W) Ohjasääni* 2,5 A (60 W) Vapaa 0,9 A (22 W) * 20 khz - 20 db kaittimen enimmäiskormitksella Viestit Tietomoto Tett näytteenottotaajdet (fs) Taajsvaste fs = 24 khz fs = 22,05kHz fs = 16kHz fs = 12kHz fs = 11,025kHz fs = 8kHz Särö WAV-tiedosto, 16-bittinen PCM, mono 24 / 22,05 / 16 / 12 / 11,025 / 8 khz 100 Hz - 11 khz (+1/-3 db) 100 Hz - 10 khz (+1/-3 db) 100 Hz - 7,3 khz (+1/-3 db) 100 Hz - 5,5 khz (+1/-3 db) 100 Hz - 5 khz (+1/-3 db) 100 Hz - 3,6 khz (+1/-3 db) <0,1 % taajdella 1 khz Käyttöympäristön tiedot Käyttölämpötila ºC Säilytyslämpötila ºC Shteellinen kostes <95 % Tlettimen äänitaso Tilastiedot <48 db SPL 1 m:n etäisyydellä (enimmäisteho) LBB 1990/00, Plena-äänievakointijärjestelmän ohjain Täysin valvott pääohjaskesks Plenaäänievakointijärjestelmä -äänievakointijärjestelmiin, sisäinen 240 W:n vahvistin. Tilasnmero LBB1990/00 Laitteiston lisävarsteet PLN-VASLB-NL Plena VAS -tarrat, hollanti (10 kpl) Etpaneelin tarrat (10 kpl), hollanti. Tilasnmero PLN-VASLB-NL PLN-VASLB-DE Plena VAS -tarrat, saksa (10 kpl) Etpaneelin tarrat (10 kpl), saksa. Tilasnmero PLN-VASLB-DE PLN-VASLB-FR Plena VAS -tarrat, ranska (10 kpl) Etpaneelin tarrat (10 kpl), ranska. Tilasnmero PLN-VASLB-FR PLN-VASLB-SE Plena VAS -tarrat, rotsi (10 kpl) Etpaneelin tarrat (10 kpl), rotsi. Tilasnmero PLN-VASLB-SE PLN-VASLB-PL Plena VAS -tarrat, pola (10 kpl) Etpaneelin tarrat (10 kpl), pola. Tilasnmero PLN-VASLB-PL
