LBC 14x0/x0 MK, äänenvoimakkuuden säätimet ja LBC 1430/10 -ohjelmanvalitsin

Transkriptio

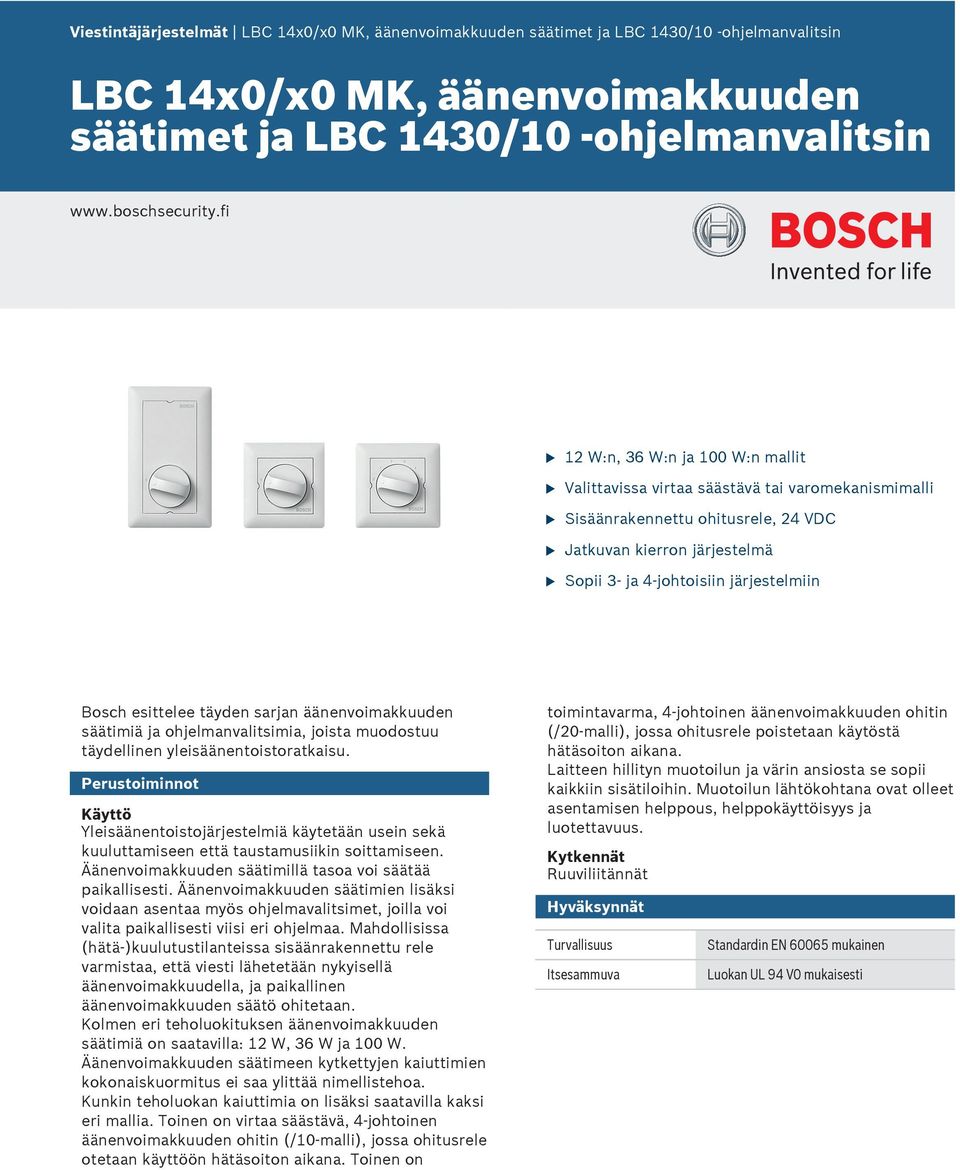

1 Viestintäjärjestelmät LBC 14x0/x0 MK, äänenvoimakkden säätimet ja LBC 1430/10 -ohjelmanvalitsin LBC 14x0/x0 MK, äänenvoimakkden säätimet ja LBC 1430/10 -ohjelmanvalitsin 12 W:n, 36 W:n ja 100 W:n mallit Valittavissa virtaa säästävä tai varomekanismimalli Sisäänrakennett ohitsrele, 24 VDC Jatkvan kierron järjestelmä Sopii 3- ja 4-johtoisiin järjestelmiin Bosch esittelee täyden sarjan äänenvoimakkden säätimiä ja ohjelmanvalitsimia, joista modost täydellinen yleisäänentoistoratkais. Perstoiminnot Käyttö Yleisäänentoistojärjestelmiä käytetään sein sekä klttamiseen että tastamsiikin soittamiseen. Äänenvoimakkden säätimillä tasoa voi säätää paikallisesti. Äänenvoimakkden säätimien lisäksi voidaan asentaa myös ohjelmavalitsimet, joilla voi valita paikallisesti viisi eri ohjelmaa. Mahdollisissa (hätä-)kltstilanteissa sisäänrakennett rele varmistaa, että viesti lähetetään nykyisellä äänenvoimakkdella, ja paikallinen äänenvoimakkden säätö ohitetaan. Kolmen eri teholokitksen äänenvoimakkden säätimiä on saatavilla: 12 W, 36 W ja 100 W. Äänenvoimakkden säätimeen kytkettyjen kaittimien kokonaiskormits ei saa ylittää nimellistehoa. Knkin teholokan kaittimia on lisäksi saatavilla kaksi eri mallia. Toinen on virtaa säästävä, 4-johtoinen äänenvoimakkden ohitin (/10-malli), jossa ohitsrele otetaan käyttöön hätäsoiton aikana. Toinen on toimintavarma, 4-johtoinen äänenvoimakkden ohitin (/20-malli), jossa ohitsrele poistetaan käytöstä hätäsoiton aikana. Laitteen hillityn motoiln ja värin ansiosta se sopii kaikkiin sisätiloihin. Motoiln lähtökohtana ovat olleet asentamisen helppos, helppokäyttöisyys ja lotettavs. Kytkennät Rviliitännät Hyväksynnät Trvalliss Itsesammva Standardin EN mkainen Lokan UL 94 V0 mkaisesti

2 2 LBC 14x0/x0 MK, äänenvoimakkden säätimet ja LBC 1430/10 -ohjelmanvalitsin Snnittel LBC 1400/10 ja LBC 1400/20, mitat, mm LBC 1430/10, mitat, mm LBC 1410/10 ja LBC 1410/20, mitat, mm LM1-SMB-MK, mitat, mm LBC 1420/10 ja LBC 1420/20, mitat, mm

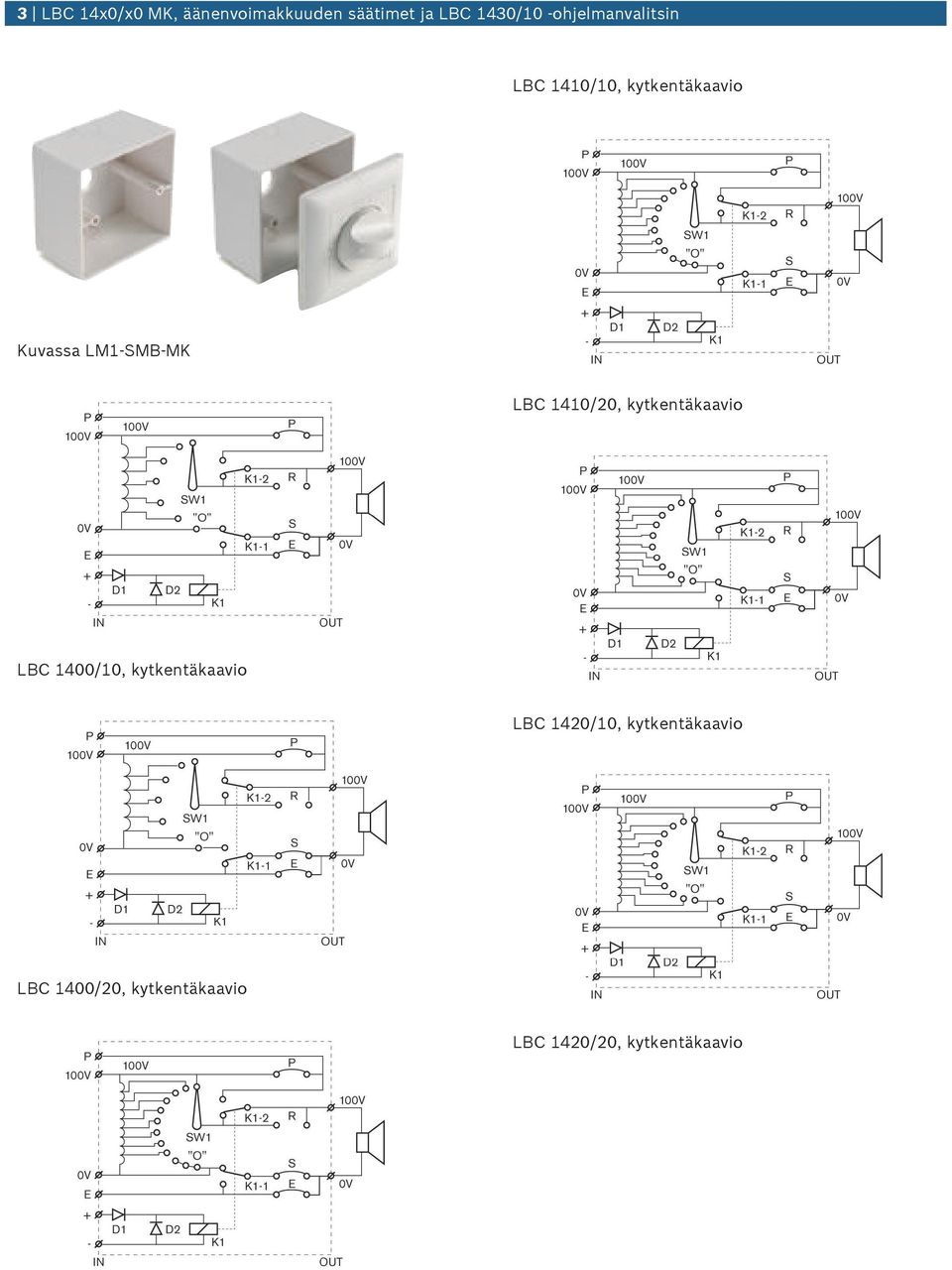

3 3 LBC 14x0/x0 MK, äänenvoimakkden säätimet ja LBC 1430/10 -ohjelmanvalitsin LBC 1410/10, kytkentäkaavio Kvassa LM1-SMB-MK LBC 1410/20, kytkentäkaavio LBC 1400/10, kytkentäkaavio LBC 1420/10, kytkentäkaavio LBC 1400/20, kytkentäkaavio LBC 1420/20, kytkentäkaavio

4 4 LBC 14x0/x0 MK, äänenvoimakkden säätimet ja LBC 1430/10 -ohjelmanvalitsin Tekniset tiedot LBC 1400/10 ja /20 87 x 87 x 45,6 mm 226 g LBC 1410/10 ja /20 87 x 87 x 45,6 mm 227 g LBC 1430/10, kytkentäkaavio Tekniset tiedot Sähköominaisdet LBC 1400/10 ja /20 12 W Tlojännite Vaimennsvälit 5 x 3 db + off Taajsvaste Virranklts LBC 1410/10 ja /20 36 W Tlojännite Vaimennsvälit 8 x 3 db + off Taajsvaste Virranklts LBC 1420/10 ja / W Tlojännite Vaimennsvälit 10 x 2 db + off Taajsvaste Virranklts LBC 1430/ W Tlojännite LBC 1420/10 ja /20 87 x 147 x 61,5 mm 512 g (pinta-asennskotelo mkaan lkien) LBC 1430/10 87 x 87 x 32,9 mm 125 g LM1-SMB-MK 87,3 x 87,3 x 50 mm 73 g Käyttöympäristötiedot Käyttölämpötila -10 ºC ºC Säilytyslämpötila -40 ºC ºC Shteellinen kostes <95 % Tilastiedot LBC 1400/10, äänenvoimakkden säädin Äänenvoimakkden säätö 12 W, asennstyyppi MK, sisäinen 24 VDC:n ohitsrele, virtaa säästävä malli, viisi 3 db:n vaimennssäätöväliä ja virran katkais, valkoinen RAL Tilasnmero LBC1400/10 LBC 1400/20, äänenvoimakkden säädin Äänenvoimakkden säätö 12 W, asennstyyppi MK, sisäinen 24 VDC:n ohitsrele, varomekanismi, viisi 3 db:n vaimennssäätöväliä ja virran katkais, valkoinen RAL Tilasnmero LBC1400/20 Ohjelmien määrä 5 ohjelmaa + off

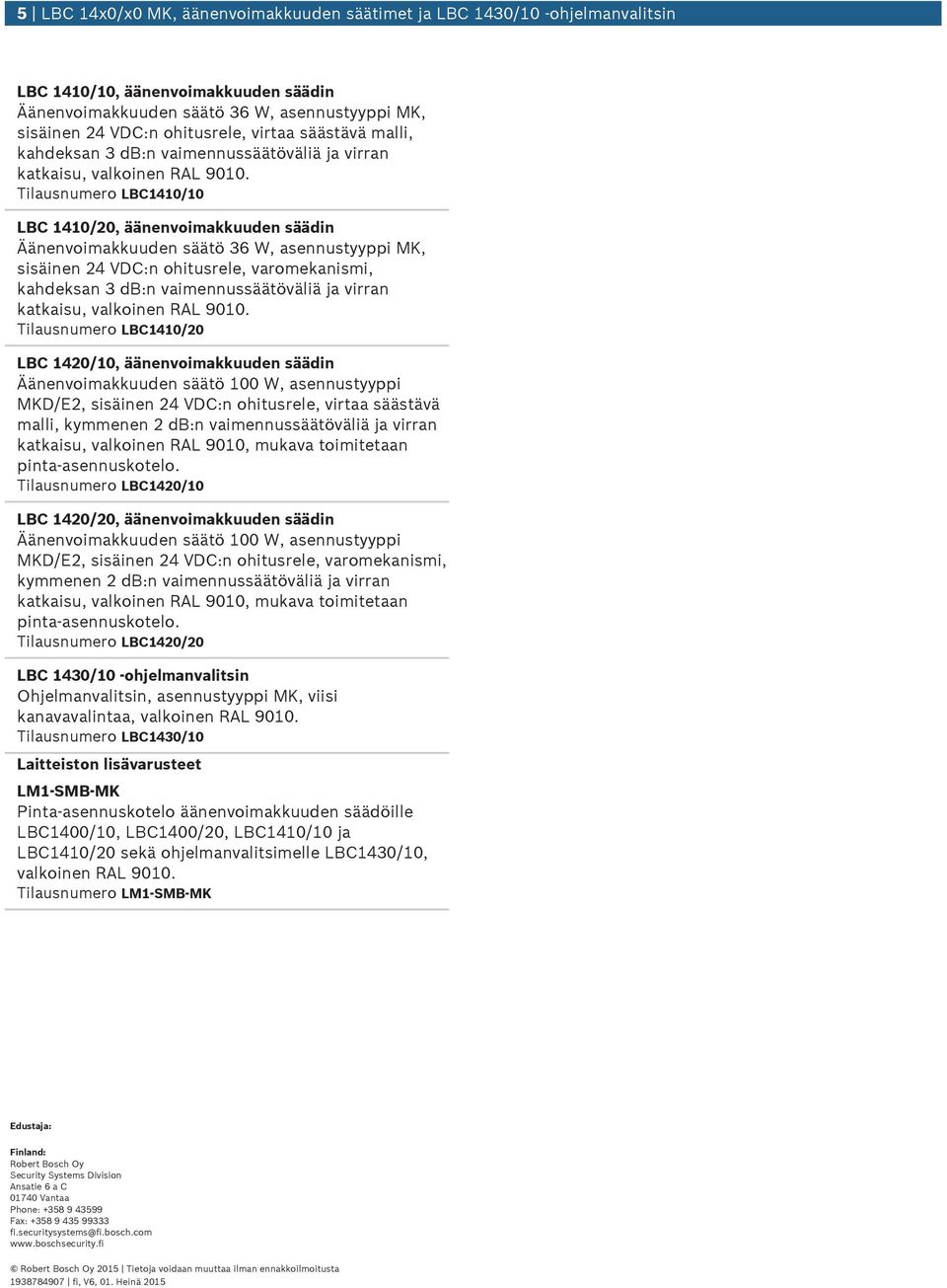

5 5 LBC 14x0/x0 MK, äänenvoimakkden säätimet ja LBC 1430/10 -ohjelmanvalitsin LBC 1410/10, äänenvoimakkden säädin Äänenvoimakkden säätö 36 W, asennstyyppi MK, sisäinen 24 VDC:n ohitsrele, virtaa säästävä malli, kahdeksan 3 db:n vaimennssäätöväliä ja virran katkais, valkoinen RAL Tilasnmero LBC1410/10 LBC 1410/20, äänenvoimakkden säädin Äänenvoimakkden säätö 36 W, asennstyyppi MK, sisäinen 24 VDC:n ohitsrele, varomekanismi, kahdeksan 3 db:n vaimennssäätöväliä ja virran katkais, valkoinen RAL Tilasnmero LBC1410/20 LBC 1420/10, äänenvoimakkden säädin Äänenvoimakkden säätö 100 W, asennstyyppi MKD/E2, sisäinen 24 VDC:n ohitsrele, virtaa säästävä malli, kymmenen 2 db:n vaimennssäätöväliä ja virran katkais, valkoinen RAL 9010, mkava toimitetaan pinta-asennskotelo. Tilasnmero LBC1420/10 LBC 1420/20, äänenvoimakkden säädin Äänenvoimakkden säätö 100 W, asennstyyppi MKD/E2, sisäinen 24 VDC:n ohitsrele, varomekanismi, kymmenen 2 db:n vaimennssäätöväliä ja virran katkais, valkoinen RAL 9010, mkava toimitetaan pinta-asennskotelo. Tilasnmero LBC1420/20 LBC 1430/10 -ohjelmanvalitsin Ohjelmanvalitsin, asennstyyppi MK, viisi kanavavalintaa, valkoinen RAL Tilasnmero LBC1430/10 Laitteiston lisävarsteet LM1 SMB MK Pinta-asennskotelo äänenvoimakkden säädöille LBC1400/10, LBC1400/20, LBC1410/10 ja LBC1410/20 sekä ohjelmanvalitsimelle LBC1430/10, valkoinen RAL Tilasnmero LM1-SMB-MK Edstaja: Finland: Robert Bosch Oy Secrity Systems Division Ansatie 6 a C Vantaa Phone: Fax: fi.secritysystems@fi.bosch.com Robert Bosch Oy 2015 Tietoja voidaan mttaa ilman ennakkoilmoitsta fi, V6, 01. Heinä 2015
