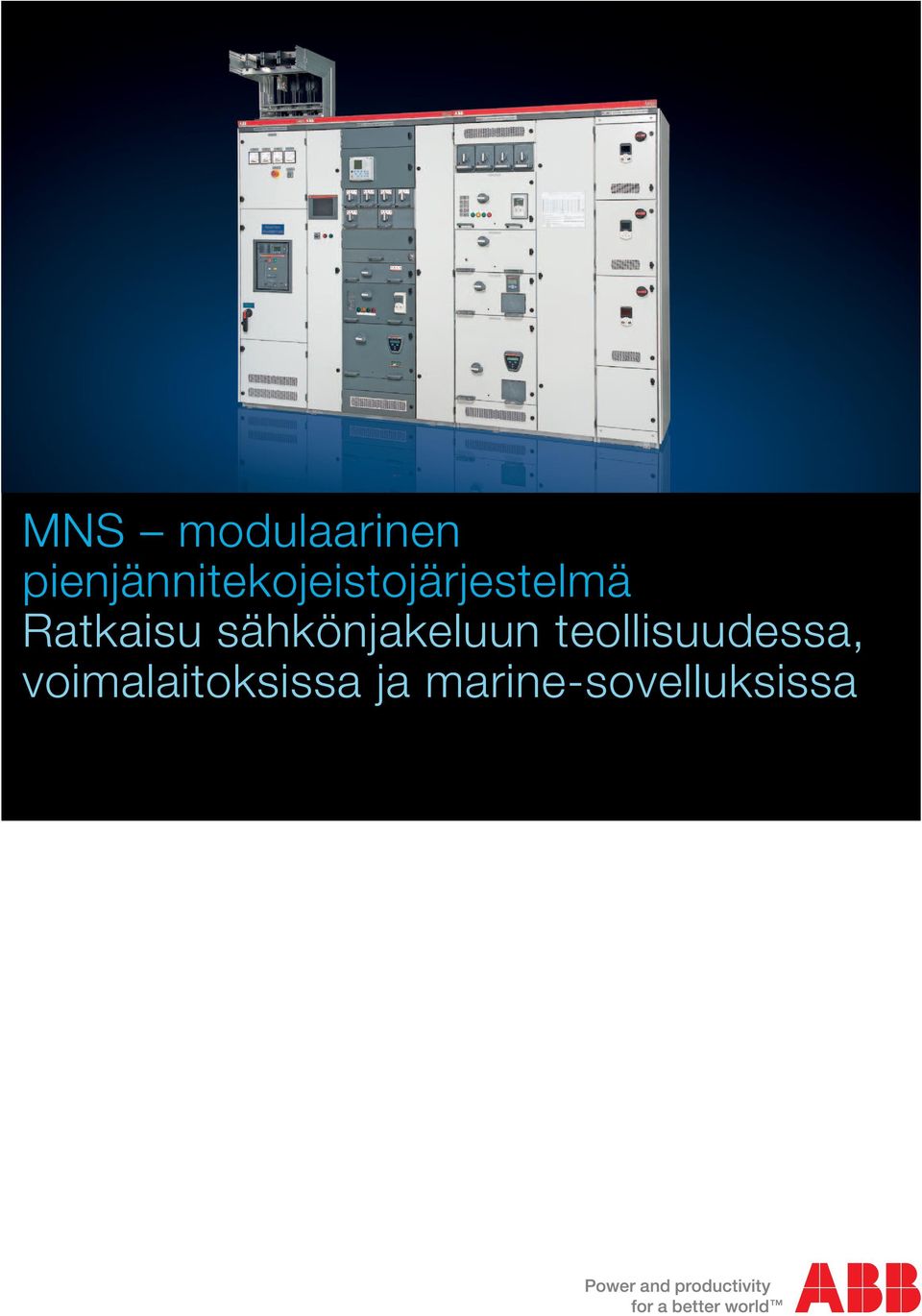

1 MNS modulaarinen pienjännitekojeistojärjestelmä Ratkaisu sähkönjakeluun teollisuudessa, voimalaitoksissa ja marine-sovelluksissa

2 2 Modulaarinen pienjännitekojeistojärjestelmä MNS

3 Laadukas sähköistys ABB:n tuotteilla ABB on maailman johtava teollisuuslaitosten sähköistäjä. Laadukkaat tuotteet yhdistettynä asiantuntevaan suunnitteluun ja kokonaisprojektointiin mahdollistavat asiakkaillemme prosessien maksimaalisen tuoton koko sen elinkaaren ajaksi. Kokonaisvaltaisen sähköistysprojektin elementteihin ABB:ltä löytyy lähes kaikki mitä tarvitaan sähkönjakelun, prosessisähköistyksen ja automaation toteutukseen. Eikä yhteistyön tarvitse päättyä investointivaiheeseen. ABB on valmis ottamaan vastuun myös laitoksen elinkaaren aikaisesta kunnossapidosta. Prosessilaitosten sähkönjakeluun ja pienjännitemoottorikäyttöihin löytyy erittäin kattavasti laadukkaita ABB:n tuotteita, joiden suunnittelussa ja valmistuksessa on todella vahvat ja pitkät perinteet. Pitkistä perinteistä huolimatta ABB:n tavoitteena on kulkea kehityksen kärjessä. ABB:n laajasta organisaatiosta löytyy todella laajaa erikoisosaamista ja viimeisimmän tekniikan hallintaa. Kunnossapito ja laitosten häiriötön käyttö ovat huomispäivän kilpailutekijöitä. Kapenevien kunnossapitoresurssien myötä laitteiden varmatoimisuuden rinnalla niiden kunnonvalvonta on voimakkaasti kehittyvä alue. ABB:n uusimmat tuotteet sisältävät ominaisuuksia, jotka mahdollistavat entistä laajemman kunnonvalvonnan, joka puolestaan mahdollistaa entistä tarkemman kunnossapitoresurssien kohdentamisen. MNS Modulaarinen pienjännitekojeistojärjestelmä 3

4 MNS-kojeistot tärkeänä osana sähkönjakelua MNS-pienjännitekojeistot muodostavat sähkönjakelun tärkeimmän solmupisteen, jonka luotettavuus ja toimivuus kaikissa tilanteissa on prosessin kannalta ensiarvoisen tärkeätä. MNS-pienjännitekojeistojen tuotekehityksen takeena ovat pitkät perinteet sekä perusteellinen tutkimustoiminta henkilöturvallisten ja käyttövarmojen pienjännitekojeistojen valmistajana. MNS-pienjännitekojeisto on suunniteltu ja rakennettu keskeiseksi osaksi ajanmukaista, automatisoitua sähköistä moottorinohjaus- ja jakelujärjestelmää. Kojeiston keskeisissä rakenneratkaisuissa on tukeuduttu pitkään kokemukseen sekä laajoihin ja perusteellisiin koestuksiin. MNS-pienjännitekojeisto perustuu modulaariseen rakenteeseen, testattuihin ratkaisuihin sekä laadukkaisiin ABB:n komponentteihin, joiden saatavuus on maailmanlaajuisesti turvattu. MNS-kojeistoja valmistetaan laajasti ABB:n eri toimipisteissä ympäri maailmaa. Tämä takaa sen, että elinkaaren aikainen tuki löytyy läheltä käyttäjää. 4 Modulaarinen pienjännitekojeistojärjestelmä MNS

5 MDY-kiskosilta Vaihe-eristetty, halogeenivapaa MDY-kiskosilta muodostaa luotettavan yhteyden jakelumuuntajalta MNS-kojeistoon, sekä tarvittaessa suurivirtaisen yhteyden eri keskusosien välille. MDY-kiskosilta voidaan tarvittaessa varustaa erotuskytkimellä. Ylivirtareleen virtamuuntajat voidaan tarvittaessa sijoittaa syöttävän muuntajan alajännitepuolen liittimien välittömään läheisyyteen. MNS is uusinta kojeistotekniikkaa MNS is on moderni laajennus MNS-tuoteperheeseen, joka on saanut MNS is:n myötä uusia nykyaikaisia liityntämahdollisuuksia prosessinohjausjärjestelmiin sekä uusia mahdollisuuksia laitteiden ja prosessien kunnonvalvontaan. Kojeisto edustaa rakenteeltaan uutta ajattelua ja siinä korostuvat käyttövarmuuden ja henkilöturvallisuuden lisäksi elinkaaren aikaiset mahdollisuudet muutoksiin ja komponenttien päivityksiin. Kojeiston huollettavuus ja täydennykset ovat tehtävissä helposti ja vaivattomasti pitkälle viedyn standardisoinnin ansiosta. Taajuusmuuttajat Tietynlaisissa käytöissä taajuusmuuttajilla voidaan saavuttaa merkittävä energiansäästö verrattuna vakionopeuskäyttöihin. Taajuusmuuttajien sijoittaminen MNS-kojeistoihin puolestaan mahdollistaa sen, että järjestelmän tarvitsemat lisälaitteet voidaan asentaa ja testata jo tehtaalla, jolloin käyttöönotto asennuspaikalla nopeutuu. Kojeistoasennettujen taajuusmuuttajien yliaaltojen ja mahdollisten häiriöiden suodatus voidaan tehdä keskitetysti. Samaan MNS-kojeistoon voidaan sijoittaa kaikki prosessin tarvitsemat moottorilähdöt, sekä nopeussäädetyt että vakionopeuskäytöt. MNS Modulaarinen pienjännitekojeistojärjestelmä 5

6 Kompensointi Tehotariffin piirissä olevalla kuluttajalla on kaksi vaihtoehtoa; joko maksaa käyttämästään loistehosta (Q/kvar) tai tuottaa se itse kompensointiparistolla. MCR-estokelaparisto mittaa keskuksen syötöstä verkosta otettua loistehoa ja tarvittaessa kytkee päälle kondensaattoriportaita, jotta verkosta otettu loisteho pysyy asetelluissa rajoissa. MNS PDUpro älykäs sähkönjakelukeskus PDUpro:n rakenne mahdollistaa yksikön kriittisten elementtien hallitun käsittelemisen käytön aikana vaarantamatta henkilöstön turvallisuutta. PDUpro tuo joustavuutta kriittisen sähkönjakelun kohteisiin. Modulaarisen rakenteen ansiosta yksikköä voidaan laajentaa tai muuttaa käyttäjän muuttuvien tarpeiden mukaan muiden piirien ollessa käytössä. MNS PDUpro voidaan varustaa lähtö- ja vaihekohtaisella reaaliaikaisella energian ja kuormituksen mittauksella sekä lähtökenttäkohtaisilla hälytyksillä. Järjestelmä on täysin integroitavissa useimpien energian- ja kiinteistöhallintajärjestelmien kanssa. 6 Modulaarinen pienjännitekojeistojärjestelmä MNS

7 Luotettava, joustava, monipuolinen Monipuolinen MNS-kojeistojärjestelmä mahdollistaa asiakkaillemme tehokkaat ratkaisut vaativiin prosesseihin ja käyttöolosuhteisiin. Laajasti testatut ja käytännössä hyviksi koetut modulaariset ratkaisut tekevät MNS-kojeistosta markkinoiden joustavimman ja luotettavimman kojeistojärjestelmän. Laaja käyttöalue MNS-kojeistot suunnitellaan projektikohtaisesti vastaamaan asiakkaan tarpeita. Ne soveltuvat erinomaisesti sellu- ja paperiteollisuuden, metallurgian, petrokemian teollisuuden, voimalaitosten, marine- ja offshore-sovellusten kuin myös vaativan infrastruktuurirakentamisen tarpeisiin. Asiantuntemuksella Kojeisto voidaan toimittaa erillisenä tuotteena tai osana laajempaa kokonaisprojektia. ABB:n asiantuntemus on käytettävissä niin pienjännitekojeistojen kuin koko laitoksen sähköistyksenkin suunnittelussa. Yhteydenotto ABB:n asiantuntijoihin jo esisuunnitteluvaiheessa auttaa löytämään kustannustehokkaimmat tekniset ratkaisut. Luotettavasti Sähkönjakelun luotettavuutta arvostetaan kaikkien tuotannollisten prosessien ohjauksessa ja sähkönsyötössä. Esimerkiksi Marine-sovelluksissa prosessit toimivat usein ääriolosuhteissa, jolloin sähkönjakelun luotettavuus on erityisen tärkeätä. Katkokset sähkönjakelussa merkitsevät suuria rahallisia menetyksiä ja saattavat muodostaa jopa vaaratilanteita. ABB:n laitteita käytettäessä ongelmatilanteissakin apu on aina lähellä. Pienin elinkaarikustannuksin Maailman johtavana sähköteknisten laitteiden valmistajana ABB panostaa asiakaslähtöiseen tuotekehitykseen ja pitkäjänteiseen asiakaspalveluun. Laaja huoltoverkosto ja nopea varaosapalvelu pitävät tuotannon pyörät pyörimässä. MNS Modulaarinen pienjännitekojeistojärjestelmä 7

8 Henkilöturvallinen ja käyttövarma Käyttö- ja huoltohenkilöstön turvallisuus on kehitystyömme keskeisimpiä tuloksia. Uudet, turvallisuutta korostavat rakenneratkaisut sekä laajat testaus- ja varmistustoimenpiteet ovat tärkeä osa entistä varmatoimisempaa kojeistojärjestelmää. Turvallinen rakenne MNS-kojeisto on jaettu erillisiin koje-, kiskosto- ja kaapelitiloihin (Osastointimuoto 4). Kojeiston rakenneratkaisuilla, kuten esimerkiksi valokaarivapaa alue, on pystytty selvästi vähentämään vahinkojen syntymistä. Mahdollisessa valokaarioikosulussa vauriot rajoittuvat tilaan, jossa valokaari syttyy. Tämän ansiosta kojeiston korjaaminen ja uudelleen käyttöönotto on nopeaa. Laajat koestukset MNS-kojeiston turvallisuus on varmistettu laajoilla IEC-standardien mukaisilla tyyppitesteillä ja valokaarioikosulkukokeilla. Lisäkokeilla on varmistettu MNS:n soveltuvuus seismisesti aktiivisille alueille, väestönsuojiin ja meriteknisiin kohteisiin. Laadukkaat materiaalit MNS-kojeistojen materiaalivalinnoissa on kiinnitetty erityistä huomiota ympäristömyötäisyyteen ja kierrätettävyyteen. Kojeiston runkorakenteet ovat sinkittyä teräslevyä. Kiskostomateriaalina käytetään nimellisvirrasta riippuen joko alumiinia tai kuparia. Kaikki muoviosat ovat halogeenivapaita ja kierrätettävää materiaalia. Laadukas lopputulos MNS-kojeiston valmistusprosessin oleellisena osana on tehokas laatujärjestelmä, joka perustuu kansainväliseen laatustandardiin ISO Järjestelmä on kojeistojen valmistuksessa otettu käyttöön jo vuonna Laadunvalvontajärjestelmän tehokkuutta valvotaan vuosittaisilla ulkopuolisen organisaation suorittamilla auditoinneilla. 8 Modulaarinen pienjännitekojeistojärjestelmä MNS

9 Tarkoituksenmukaista taloudellisuutta MNS-kojeistojärjestelmästä löytyy tilankäytöltään ja huollettavuudeltaan eritasoisia ratkaisuja. Tarkoituksenmukaisilla valinnoilla voidaan saavuttaa kokonaistaloudellisesti suuriakin säästöjä kokonaisinvestointi-, sähkötila- ja kojeistojen elinkaarikustannuksiin. Valmiit moduuliratkaisut MNS-kojeistojen syötön pääkojeiksi on vakiintunut kaksi ratkaisua: kuormankytkin tai ilmakatkaisija. Maadoitukseen käytetään kojeiston kannen ulkopuolelta ohjattavaa maadoituskytkintä. Syötön apulaitteet sijoitetaan erilliseen apulaitekenttään syöttökentän välittömään läheisyyteen. Ulosvedettävät lähtöyksiköt (W) MNS/W-kalustuksessa kaikki sähköiset yhteydet on toteutettu liukukoskettimin, mikä mahdollistaa yksiköiden nopean vaihdon ja lisäykset. Ulosvedettäviin yksiköihin perustuva kalustustapa on myös selvästi muita tapoja tilatehokkaampi. ABB:llä on erittäin pitkä kokemus ulosvedettävästä kalustuksesta. Tarkoitusta varten kehitetyt koskettimet ovat osoittautuneet käytössä erittäin luotettaviksi. Kiinteät lähtöyksiköt (F) MNS/F-kalustus on käytännössä osoittautunut luotettavaksi ja vähän huoltoa vaativaksi ratkaisuksi, jossa kaikki yksikön sähköiset liitokset ovat kiinteitä ruuvi- tai pulttiliitoksia. Lähdön ovi lukkiutuu etukojeen ollessa I-asennossa. Ovi on avattavissa erikoismenetelmin käytön keskeytymättä mahdollistaen komponenttien visuaalisen toiminnan seuraamisen. MNS Modulaarinen pienjännitekojeistojärjestelmä 9

10 Optimaaliset elinkaarikustannukset Kojeiston hankintahinta on vain yksi osa kojeiston elinkaarikustannuksista. MNS-kojeiston suunnittelussa ja kehittämisessä on erityisesti huomioitu alhaiset huolto-, ylläpito- ja hävittämiskustannukset. Optimaaliset virtatiet MNS-kojeiston virtatiet voidaan valmistaa joko kupari- tai alumiinikiskoista. Materiaalin valinta riippuu virtateiden kuormituksesta ja ennen kaikkea ympäristöolosuhteista. Alumiinin käytöllä on monia etuja kupariin nähden: - keveys - korroosiokestoisuus ilman erillistä pinnoitusta - ympäristömyötäisyys - edullisempi hinta Laadukkaat komponentit MNS-kojeistojen ratkaisut perustuvat laadukkaisiin ABB:n komponentteihin, joiden saatavuus maailmanlaajuisesti on hyvä. ABB:n komponentit ovat huolellisesti testattuja ja niiden käytössä on huomioitu uusien tuotesukupolvien käytön jatkuvuus ja korvattavuus. Ympäristömyötäisyys MNS-kojeistolle on tehty LCA-analyysi (elinkaarianalyysi). Sillä on varmistettu, että kojeisto voidaan aikanaan turvallisesti poistaa käytöstä ja saattaa materiaalit kierrätykseen mahdollisimman kokonaisvaltaisesti. Mikään käytetty materiaali ei muodostu ongelmaksi ympäristön suhteen. Kiskostot, joihin liitytään liukukoskettimilla, ovat tinattua kuparia. Tällä saavutetaan: - hyvä korroosiokestoisuus - hyvät liukuominaisuudet Erikoisen kennorakenteisen kosketussuojan ansiosta ulosvedettävästi kalustettujen kenttien pystysyöttökiskosto on valokaarivapaa. 10 Modulaarinen pienjännitekojeistojärjestelmä MNS

11 MNS-kojeiston tekniset arvot Standardit ja koestukset Nimelliseristysjännite Nimellisjännite Nimellinen syöksykestojännite Ylijänniteluokka Likaantumisaste Nimellistaajuus Nimellisvirrat Kokoojakiskot Pystysyöttökiskot Terminen nimelliskestovirta Kokoojakiskot Pystysyöttökiskot Dynaaminen nimelliskestovirta Kokoojakiskot Pystysyöttökiskot Valokaarioikosulkukestoisuus EMC-ympäristö Eristysvastus Kotelointiluokka Mitat Korkeus Kenttäleveydet Syvyydet Moduulimitta Pintakäsittely Esikäsittely Runko Kojeiston sisällä olevat osat Katto- ja takalevyt Ovet ja sivuseinät Sisäinen osastointi Kalustustavat U i U e U imp I n I cw I pk IEC : 2011, EN BS EN DIN VDE 0660, part 500 SFS-EN : 2000 IEC 60529, EN IEC (Technical report) PSK 1801: 2001 FI Sertifikaatti 19335, SGS Fimko Oy 1000 VAC 690 VAC 8 kv III 3 0/50/60 Hz Maksimi 6300 A Maksimi 2000 A Maksimi 100 ka Maksimi 86 ka Maksimi 250 ka Maksimi 165 ka 50 ka, 300 ms, 760 V 2 >10 MΩ IP 31...IP 54 (IEC 60529) 2200 mm 400, 600, 800, 1000, 1400 mm 400, 600, 800, 1000, 1200 mm E = 25 mm Sinkkifosfatointi 1-2 g/m 2 Kuumasinkitty teräslevy Kuumasinkitty teräslevy Kuumasinkitty teräslevy Maalattu RAL 7035, vaaleanharmaa Elektrostaattinen polyesteripinnoite, paksuus 60 μm Internal separation form 4 (Osastointimuoto 4), IEC F tai W Vapaasti lattialla seisova MNS Modulaarinen pienjännitekojeistojärjestelmä 11
