Paineenkorotuskompressori

Transkriptio

1 Paineenkorotuskompressori N-sarja Imupaine 3 baariin saakka, loppupaine 45 baariin saakka Tilavuusvirta,27 2,5 m³/min

2 Mihin paineenkorotuskompressoria tarvitaan? Paineilma on todella monipuolinen energianvälittäjä varsinkin silloin, kun sitä on saatavilla eri painetasoilla. Jotta sen käyttö olisi taloudellista, on eri käyttökohteiden asettamat erilaiset vaatimukset kyettävä huomioimaan. Paineenkorotuskompressorin käyttö on järkevää sellaisissa kohteissa, joissa tavallisen ohjaus- ja työilman lisäksi tarvitaan korkeampaan paineeseen puristettua prosessi-ilmaa yksittäisissä työpisteissä. Tällainen kohde on esimerkiksi PET-pullojen valmistusprosessi. On huomattavasti taloudellisempaa korottaa hajautetusti jo olemassa olevaa verkkopainetta suhteellisen pienillä kompressoreilla kuin nostaa koko paineilmajärjestelmässä vallitsevaa painetta vain sen vuoksi, että muutamassa käyttökohteessa vaaditaan korkeampaa painetta. Tässä tapauksessa painetta pitäisi useiissa käyttökohteissa alentaa, jolloin raha sanan mukaisesti haihtuisi ilmaan. AEER tarjoaa kattavan valikoiman tehokkaita paineenkorotuskompressoreja, joiden avulla pääverkostoon ruuvikompressoreilla tuotettua paineilmaa voidaan edelleen puristaa aina 45 baariin (g) saakka. Paineenkorotuskompressorit on nimenomaan suunniteltu täydentämään AEER-ruuvikompressoreja ja IGMA PET AIR -paineilma-asemia. Tehoa 45 baariin saakka Innovaatioita AEERin jatkuva tutkimus- ja kehitystyö koituu kaikkien tuotteidee eduksi. Myös paineenkorotuskompressoreissae on toteutettu tärkeitä uudistuksia, jotka tekevät näistä laitteista entistäkin taloudellisempia ja luotettavampia. Uutta ovat. rakenteeltaan uusitut, öljypumpulla varustetut kompressorilohkot sekä eri malliset innovatiiviset jäähdyttimet, jotka korkeilla, aina 45 baariin kohoavilla painealueilla ovat erityisen tärkeät. Rakenteelliset yksityiskohdat kuten kiertovoitelu ja sylinterien tehokas jäähdytys mahdollistavat -prosenttisen kuormitusasteen. AEER-kompressori orkeapainekompressorien yksi-, kaksi- tai kolmisylinteriset lohkot valmistetaan AEERin omassa tehtaassa. Alhaiset kierrosluvut takaavat pitkän käyttöiän ja tasaisen korkean hyötysuhteen. orkealaatuiset sylinterit orkealaatuisten sylinterien sisäpinnat on käsitelty erikoismenetelmällä, minkä ansiosta öljynkulutus pysyy alhaisena koko kompressorien käyttöiän. Alhaiset lämpötilat D T = 6-7 elvin olmisylinteristen paineenkorotuskompressorien jälkijäähdyttimissä on erillinen tuuletin, jonka avulla paineilman poistumislämpötila pidetään jatkuvasti mahdollisian alhaisena. äyttökohteisiin, joissa lämpötilaero (delta T) halutaan pitää erityisen alhaisena, tarjoae myös vesijäähdytteisiä jälkijäähdyttimiä. Energiaa säästävät moottorit Paineenkorotuskompressorin sisältävä paineilmajärjestelmä (paine 45 baariin saakka) aaviomainen esitys aikissa N-sarjan AEER-kompressoreissa on luonnollisesti tehokkaat ja energiaa säästävät IE3-moottorit. orkeapaineverkoston mikrosuodatin Matalapaineverkosto maks. 3 bar Esisuodatin Paineilmaverkosto 45 bar Ansaittu ensiäinen sija Ruuvikompressori Paineilmasäiliöt Paineilmatyökalut Paineenkorotuskompressori isää käyttötietoja: ks. IGMA PET AIR -esite P-2. orkeapaineverkoston paineilmasäiliö orkeapaineverkoston jäähdytyskuivain Paineenkorotuskompressoreja, joiden eniäispaine on 4 bar, löytyy monenlaisia. Yhä useaissa tapauksissa tämä paineenkorotuskompressoreille tähän asti tavallinen maksimipaine on kuitenkin korkeintaan toiseksi paras vaihtoehto. Parean vaihtoehdon tarjoavat AEER-paineenkorotuskompressorit, jotka järjestelmäratkaisun etujen ohella takaavat jatkuvan 45 baarin maksimipaineen. Vuosikyenien kokemus kompressorien valmistuksessa yhdistettynä tinkimättömään laatuun tekevät AEER-paineenkorotuskompressorista ykkösvaihtoehdon.

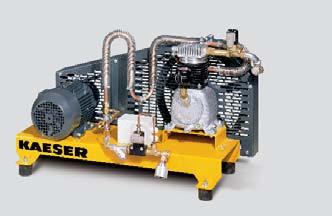

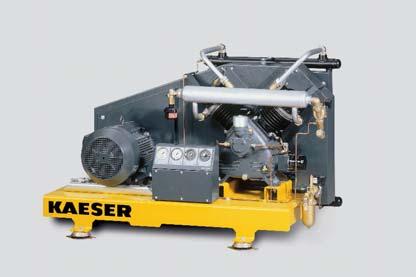

3 Vankkatekoinen kolmikko N-sarja asettaa standardin Pienet paineenkorotuskompressorit Pieneät paineenkorotuskompressorie ovat oikea valinta alhaiseille tilavuusvirroille ja enintään 4 baarin maksimipaineelle. Näissä enintään 4 kw:n tehon omaavissa laitteissa on taloudellinen moottori ja mallista riippuen joko yksi- tai kaksisylinterinen lohko. AEER-laatu on itsestäänselvyys, sillä kaikki kompressorilohkot valmistetaan AEERin omassa tehtaassa. Tehokas voitelu Mallien N 253 G N 2 G kohdalla uudenlainen, suodatuksella varustettu voitelujärjestelmä mahdollistaa 2 käyttötunnin öljynvaihtovälin. Hankintakustannukset Huoltokustannukset Energiakustannukset Premium Efficiency -moottorilla saavutettu energiansäästö Energiaa säästävä moottori IE2/IE3 tarkoittaa erityisen korkeata hyötysuhdetta, ts. selvästi taloudellisempaa käyttöä. Tärinänvaimennus N 6 G... N 53 G, ilmajäähdytys eskikokoiset ja suuret paineenkorotuskompressorit Maksimoitu turvallisuus Malleissa N 253 G N 52 G öljynpainetta, sylinterikansien lämpötilaa ja paineilman poistumislämpötilaa valvotaan jatkuvasti. Häiriötilanteessa turvatoiminnot pysäyttävät kompressorin. Tärinättömästä ja samalla käyntiääntä vaimentavasta käynnistä pitävät huolen tukevat kumijalat......tai tärinää vaimentavat asennuselementit. 2 N 253 G... N 52 G, ilmajäähdytys N 2 G; ilmajäähdytys; vaihtoehdona vesijäähdytteinen paineilman jälkijäähdytin uuret AEER-paineenkorotuskompressorit ovat oikea valinta silloin, kun paineilman käyttökohteessa vaaditaan suuret määrät aina 45 baariin saakka puristettua paineilmaa. Näiden laitteiden ytimen muodostaa tarkkuustyönä valmistettu, optimaalisen hyötysuhteen omaava kaksi- tai kolmisylinterinen kompressorilohko. IE3 Premium Effi ciency -käyttömoottorit 45 kw:iin saakka varmistavat optimaalisen energiatehokkuuden. Hihnankiristys pitää välityssuhteen vakaana ja varmistaa siten laitteiden luotettavan ja taloudellisen käynnin. aksisylinterisissä malleissa hihnankiristys on manuaalinen, kolmisylinterisissä puolestaan automaattinen. äyttötarkoituksesta riippuen paineenkorotuskompressorissa on joko ilma- tai vesijäähdytteinen jälkijäähdytin (N 253 G N 52: vain vesijäähdytys; mallista N 2 G alkaen ilma- tai vesijäähdytys). Ilmajäähdytteisessä yksikössä (N 2 G) on erillinen tuuletinmoottorilla varustettu jälkijäähdytin, joka pitää imetyn ja puristetun paineilman välisen lämpötilaeron (ΔT) alhaisena. N 2 voidaan lisäksi varustaa vesijäähdytteisellä paineilman jälkijäähdyttimellä. Näin ΔT-arvo pysyy noin 5 kelvinissä tilanteessa kuin tilanteessa. Tehokas jälkijäähdytys aksisylinterisiin yksikköihin asennettu tehokas, huoltovapaa putkijäähdytin mahdollistaa alhaisen paineilman poistumislämpötilan. Automaattinen hihnankiristys Mallissa N 2 G moottorin jousijännitys kohdistuu tasaisesti moottorin alustaan eikä vaadi juuri lainkaan huoltoa. Manuaalinen hihnankiristys Yksi- ja kaksisylinteristen paineenkorotuskompressorien käyttöhihna on vaivaton kiristää. Näin voimansiirto pysyy aina tasaisena. 2 Typpi Alhainen huollontarve tuo kustannussäästöä Huolellinen valmistus ja korkealaatuiset komponentit sekä tehokas öljyvoitelu pitävät huollontarpeen alhaisena. Typen puristus Vastaavasti modifi oituina N-sarjan paineenkorotuskompressorit soveltuvat myös typen puristukseen. TART CONTRO TART CONTRO valvoo ja ohjaa luotettavasti paineenkorotuskompressoria ja rajoittaa tämän lisäksi käynnistysvirtaa.

4 Tekniset tiedot Ilmajäähdytys Vesijäähdytys; öljypumppu N 6-G N 35-G N 253-G N 35-G N 52-G Imupaindrucpaindrucstrovirta Vor- oppu- End- Volumen- Theor. Teor. Hub- Isku- Drehzahl ompr.- Mäntien Anzahl äyttömoottorileistung chall- Ansaug- imu- volumen tilavuus volumen- strom virta tilavuus- ompressorblock lohkon lukumäärä olben Antriebsmototeho nimellispainetaso ) ) pegel B x T x H bar bar m³/min m³/min m³/min /min kw db(a) vordruckseitipuolellseitig end poisto- 5 2,27,4 7,5 3,38,52 35,53,68,5 95 2,2 74 G /2 G /2 92 x 45 x ,75,77 5 5,67, 2,2 5 2,57, 4 7,5 5,3,4 2,2, ,4,84 2,2 74 G 3 /4 G /2 39 x 72 x ,89, ,33 2, ,99,92 7,5 7,5 2,72 2,44 7,5 7,5 35,45 2, ,27 3,22, ,5 76 G 3 /4 G /2 39 x 73 x ,9 3, ,5 3,64 7, ,68 3, ,58 2,82 7,5 25 2,53 3,58 7,5 35 2,3 3, ,49 4,73, G 3 /4 G 3 /4 55 x 88 x ,4 4, ,63 5, ,8 5, , 3,69 7,5 25 3,9 4,69 7,5 35 2,87 4, ,38 6,9, ,6 6, G G 3 /4 57 x 88 x ,74 6,9 8, ,49 6, ,7 6,99 8,5 N 2-GW Mitat Imupaine Vordruck oppupaine Enddruck Volumenstrovirta Theor. Teor. Ansaugvolumen imutilavuus Hub- Iskuvolumenstrotilavuusvirta Mäntien Anzahl lukumäärä olben Drehzahl ompr.- ompressorblock lohkon äyttömoottorileistung Antriebsmotor nimellisteho challpainetaso ) pegel ) bar bar m³/min m³/min m³/min /min kw db(a) ,6,34,89 9 7,5 25,5 3,22, ,6 6,9, ,5 2,52, eveyden (), syvyyden () ja korkeuden () näet viereisistä taulukoista. Tuotto suhteutattuna atmosfäärisiin imuolosuhteisiin, ympäristölämpötila 2 C, tulolämpötila 25 C ja sijoituskorkeus maks. m mpy. ) IO 25 -standardin ja IO perusstandardin mukainen äänenpainetaso; toleranssi: ± 3 db(a). 2) IO 25 -standardin ja IO perusstandardin mukainen äänitehotaso; toleranssi: +/- 3dB(A). Ääniteho on teho, jolla lähde tuottaa ääntä. vordruckseitig enddruckseitig poistopuolella B x T x H 84 () 2) G 2 G /2 98 x x 3 N 6 G N 53 G, ilmajäähdytys N 2 G(W); ilma- ja vesijäähdytys Ilmajäähdytys; öljypumppu ja erillinen tuuletin Imupaine Vordruck oppupaine Enddruck Volumenstrovirta Theor. Teor. Ansaugvolumen imutilavuus Hub- Iskuvolumenstrotilavuusvirta Mäntien Anzahl lukumäärä olben Drehzahl ompr.- ompressorblock lohkon äyttömoottorileistung Antriebsmotor nimellisteho challpainetaso ) pegel ) bar bar m³/min m³/min m³/min /min kw db(a) vordruckseitig enddruckseitig poistopuolella B x T x H N 2-G ,6,34,89 9 7,5 25,5 3,22, ,6 6,9, ,5 2,52, (2) 2) G 2 G /2 279 x x 5 9 N 253 G N 52 G, ilmajäähdytys IGMA PET AIR -asema on liitäntävalmis kokonaisuus. Tarkempia tietoja esitteessä P-2.

5 Alasta ja käyttökohteesta riippuen voitte valita haluamanne jälkikäsittelyasteen: äyttöesimerkkejä: IO (2) -standardin mukainen jälkikäsittelyaste Paineilman jälkikäsittely jäähdytyskuivaimella Ruiskumaalaus, jauhepinnoitus Pakkaus, ohjaus- ja instrumentti-ilma Ei erityisiä laatuvaatimuksia Pöly Vesi Öljy DH DH E EA T äiliö ompressori öljytön auhde DH äiliö E EA T iintoaineet/pöly yhenteet Paineilmaverkoston täyttöjärjestelmä Paineilmasäiliö ECO DRAIN -lauhteenpoistin oalisaattori Extra Carbon Combination Jäähdytyskuivain IO 8573-:2 -standardin mukainen paineilman laatuluokitus Erikokoisten hiukkasten maksimimäärä per m³ [d = μm]*, d,5,5 d,, d 5, ei määritelty ei määritelty ei määritelty. 5 ei määritelty ei määritelty. Hiukkaspitoisuus C p [mg/m³] * 6 < C p < C p C p > Vesi Painekastepiste [ C] 7 C 2 4 C 3 2 C 4 +3 C 5 +7 C 6 C Nestemäisen veden osuus C W [g/m³] * 7 C W,5 8,5 < C W < C W C W > Öljy okonaisöljypitoisuus (nesteen, aerosolin ja kaasun muodossa) [mg/m³]*, 2, 3, 4 5, > 5, tandardiolosuhteissa (2 C, bar(a), ilmankosteus %) AEER ompressorit Oy Tiilitie 8 72 Vantaa Puh. (9) Faksi (9) ähköposti: info.finland@kaeser.com P-48FI Oikeus teknisiin muutoksiin pidätetään..2/5
