1 Membraanikuivaimet KMM-sarja Tulopuolen tilavuusvirta, m³:iin/min saakka

2 Miksi paineilma pitää kuivata? Kompressorin imemä ilma on kaasuseos, joka sisältää aina myös vesihöyryä. Ilman kyky imeä itseensä kosteutta kuitenkin vaihtelee ja on ennen kaikkea riippuvainen lämpötilasta. Kun ilman lämpötila kohoaa kuten kompressorin puristusvaiheessa myös ilman kyky imeä itseensä vesihöyryä kohoaa. Kosteus tiivistyy lauhteeksi välttämättömän jäähdytysvaiheen aikana, ja lauhde erottuu paineilmasta kompressorilaitteen jälkeisessä syklonierottimessa tai painesäiliössä. Paineilma on kuitenkin yhä edelleen -prosenttisesti vesihöyrykyllästeistä. Ilman paineilman kuivausta jakeluverkostoon ja käyttökohteisiin kertyisi edelleen huomattavat määrät lauhdetta paineilman jäähtymisen myötä. Lauhteen aiheuttamat käyttöhäiriöt, tuotannon keskeytykset sekä kalliit huolto- ja korjaustoimenpiteet voidaan välttää paineilman tehokkaalla lisäkuivauksella. Membraanikuivaimen toiminta Kostea paineilma virtaa suodatinkotelon sisään ja edelleen membraanimoduuliin, jossa se joutuu kosketuksiin kuitujen kanssa. Pieni osa kuivatusta paineilmasta johdetaan huuhteluilmana kuitujen ulkopuolella ylöspäin, jolloin sen paine putoaa ilmakehän painetta vastaavaksi. Huuhteluilman paineen alentuessa sen tilavuus suurenee ja samalla sen kyky sitoa itseensä vesihöyryä kasvaa. Vastakkaisiin suuntiin virtaavan huuhteluilman ja kuivattavan paineilman erilainen kosteuspitoisuus sekä kuiturakenne, joka läpäisee hyvin ainoastaan vesihöyryä, saavat aikaan sen, että kuitujen seinämän läpäisevän vesihöyryn mukana ei juurikaan poistu paineilmaa. Kuiva paineilma ja huuhteluilma poistuvat eri aukkojen kautta. Paineilman hajautettu kuivaus KMM tehokas, luotettava, huoltovapaa Pitkän käyttöiän omaavissa KMMmembraanikuivaimissa on käytetty erityisesti paineilman käsittelyyn suunniteltua virtausmenetelmää, joka takaa jatkuvan ja tehokkaan paineilman kuivauksen. Tunnusomaista KMM-membraanikuivaimille on kuivauselementin onttojen kuitujen kierteisyys. KMM-kuivaimilla saavutetaan pienessä tilassa ja ilman erillistä virransyöttöä +... :n painekastepiste. on järjestelmätarjoaja sanan varsinaisessa merkityksessä: kaikki tuotteet kompressoreista jälkikäsittelylaitteisiin muodostavat saumattoman kokonaisuuden, sillä ne on optimaalisesti sovitettu yhteen. Tehokas virtauskonsepti Kuivauselementin ontot kuidut, jotka paineilma läpäisee sisältä ulos, saavat aikaan erinomaisen kuivaustuloksen. Kierteisyys tuo tehokkuutta Kuitujen kierteisyys suurentaa niiden erotuspintaa ja jakaa ilman tasaisemmin. Tuloksena on pienestä koostaan huolimatta tehokas kuivain. Taloudellinen huuhteluilmasuutin Huuhteluilman annostelu tarpeen mukaan alentaa myös käyttökustannuksia. Paineilmavirrasta erotetaan huuhteluilmaksi vain sen verran paineilmaa, kuin todella tarvitaan. Huuhteluilmasuutin Energiaa säästävä huuhteluilman pysäytysventtiili Paineilman sisäänvirtaus Membraanimoduuli Huuhteluilman pysäytysventtiili estää huuhteluilmahäviöt paineilmatuotannon ollessa keskeytyksissä ja parantaa siten kuivaimen taloudellisuutta. Toimintavarmuuden takaa virrattomana auki oleva magneettiventtiili. Kotelo Huuhteluilmasuutin Luotettava toiminta Huuhteluilman ulosvirtaus Paineilman ulosvirtaus Kuivaimen uudenlainen rakenne tarjoaa monia etuja: Kuivauselementin ontot kuidut takaavat kosteuden esteettömän poistumisen, vakaana pysyvän paineen ja pienen paine-eron. Käyttäjä voi olla varma, että kuivaimen läpäissyt paineilma on erinomaisesti kuivattu. Kuivaimen rakenne yhdistettynä -paineilmasuodattimiin ehkäisee myös tehokkaasti epäpuhtauksien pääsyn kosketuksiin herkkien kuitujen kanssa.

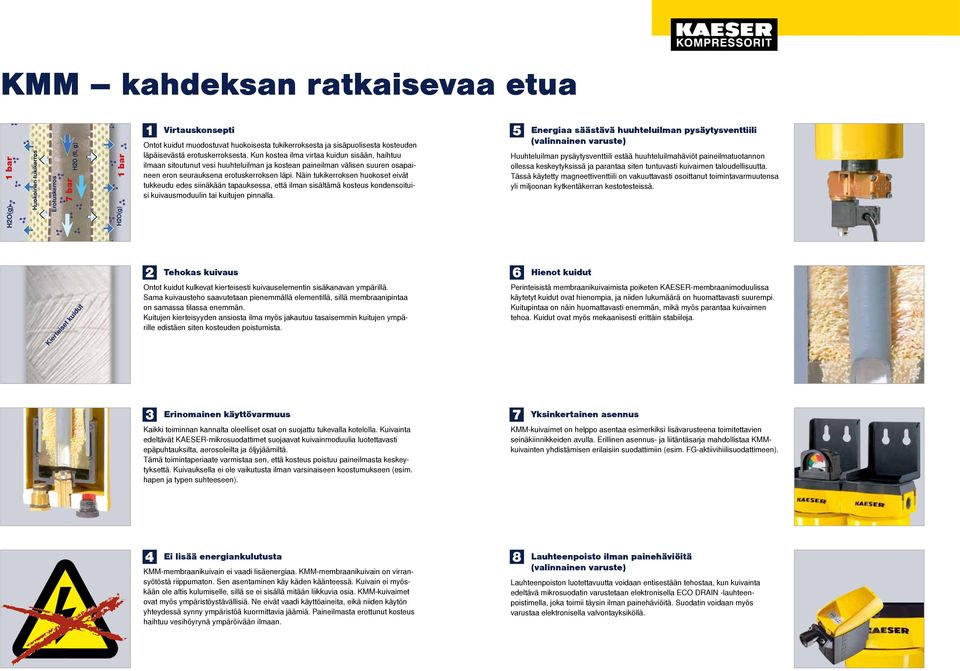

3 KMM kahdeksan ratkaisevaa etua bar HO(g) Huokoinen tukikerros Erotuskerros bar HO (fl, g) bar HO(g) Virtauskonsepti Ontot kuidut muodostuvat huokoisesta tukikerroksesta ja sisäpuolisesta kosteuden läpäisevästä erotuskerroksesta. Kun kostea ilma virtaa kuidun sisään, haihtuu ilmaan sitoutunut vesi huuhteluilman ja kostean paineilman välisen suuren osapaineen eron seurauksena erotuskerroksen läpi. Näin tukikerroksen huokoset eivät tukkeudu edes siinäkään tapauksessa, että ilman sisältämä kosteus kondensoituisi kuivausmoduulin tai kuitujen pinnalla. Energiaa säästävä huuhteluilman pysäytysventtiili Huuhteluilman pysäytysventtiili estää huuhteluilmahäviöt paineilmatuotannon ollessa keskeytyksissä ja parantaa siten tuntuvasti kuivaimen taloudellisuutta. Tässä käytetty magneettiventtiili on vakuuttavasti osoittanut toimintavarmuutensa yli miljoonan kytkentäkerran kestotesteissä. Tehokas kuivaus Ontot kuidut kulkevat kierteisesti kuivauselementin sisäkanavan ympärillä. Sama kuivausteho saavutetaan pienemmällä elementillä, sillä membraanipintaa on samassa tilassa enemmän. Kuitujen kierteisyyden ansiosta ilma myös jakautuu tasaisemmin kuitujen ympärille edistäen siten kosteuden poistumista. Hienot kuidut Perinteisistä membraanikuivaimista poiketen -membraanimoduulissa käytetyt kuidut ovat hienompia, ja niiden lukumäärä on huomattavasti suurempi. Kuitupintaa on näin huomattavasti enemmän, mikä myös parantaa kuivaimen tehoa. Kuidut ovat myös mekaanisesti erittäin stabiileja. Erinomainen käyttövarmuus Kaikki toiminnan kannalta oleelliset osat on suojattu tukevalla kotelolla. Kuivainta edeltävät -mikrosuodattimet suojaavat kuivainmoduulia luotettavasti epäpuhtauksilta, aerosoleilta ja öljyjäämiltä. Tämä toimintaperiaate varmistaa sen, että kosteus poistuu paineilmasta keskeytyksettä. Kuivauksella ei ole vaikutusta ilman varsinaiseen koostumukseen (esim. hapen ja typen suhteeseen). Yksinkertainen asennus KMM-kuivaimet on helppo asentaa esimerkiksi lisävarusteena toimitettavien seinäkiinnikkeiden avulla. Erillinen asennus- ja liitäntäsarja mahdollistaa KMMkuivainten yhdistämisen erilaisiin suodattimiin (esim. FG-aktiivihiilisuodattimeen). Ei lisää energiankulutusta 8 ei vaadi lisäenergiaa. on virransyötöstä riippumaton. Sen asentaminen käy käden käänteessä. Kuivain ei myöskään ole altis kulumiselle, sillä se ei sisällä mitään liikkuvia osia. KMM-kuivaimet ovat myös ympäristöystävällisiä. Ne eivät vaadi käyttöaineita, eikä niiden käytön yhteydessä synny ympäristöä kuormittavia jäämiä. Paineilmasta erottunut kosteus haihtuu vesihöyrynä ympäröivään ilmaan. Lauhteenpoisto ilman painehäviöitä Lauhteenpoiston luotettavuutta voidaan entisestään tehostaa, kun kuivainta edeltävä mikrosuodatin varustetaan elektronisella EO DRAIN -lauhteenpoistimella, joka toimii täysin ilman painehäviöitä. Suodatin voidaan myös varustaa elektronisella valvontayksiköllä.

4 Mallit ja lisävarusteet Asennus- ja liitäntäsarja (KMM ) Mitat Perusversio: KMM, varustettu FE/FFsuodatinyhdistelmällä KMM-membraanimoduuli: kierteiset kuidut, tehokas virtauskonsepti esisuodattimessa uimuriohjattu lauhteenpoistin ja paine-eron ilmaisin suodatin asennettava paikan päällä (liitäntäosat sisältyvät toimitukseen) KMM ilman esisuodatinta asiakaskohtaisiin membraanikuivainsuodatinyhdistelmiin edeltävien suodatinten asennus asiakkaan vastuulla Moduulikonsepti, joka mahdollistaa vaivattoman lisäsuodatinten liittämisen (esim. laajennuksen FFG-yksiköksi). Paineilman sisäänvirtaus D Paineilman ulosvirtaus KMM, varustettu energiaa säästävällä huuhteluilman pysäytysventtiilillä KMM-membraanimoduuli: kierteiset kuidut, tehokas virtauskonsepti KMM, varustettu FE/FF-suodatinyhdistelmällä, suodattimen valvontayksiköllä ja EO DRAIN -lauhteenpoistimella mikrosuodattimen elektroninen valvonta Metalliset seinäkiinnikkeet Mahdollistavat KMM-kuivaimen vaivattoman seinäkiinnityksen. Lauhteen poisto A B magneettiventtiili: V, Hz, V, Hz, virrattomana auki käyttövalmiiksi asetettu ja esiasennettu mikroprosessoriohjattu nestekidenäyttö valvoo käyntiaikaa, paine-eroa ja taloudellisinta käyntitapaa huoltomuistutus: suodatinpanos vaihdettava häiriöilmoitusten siirto ylemmän tason ohjausjärjestelmille suodattimen valvontakeskuksen avulla korkealaatuinen pinnankorkeusanturi älykäs elektroninen ohjaus itsevalvonta lauhteenpoisto ilman painehäviöitä Huuhteluilman pysäytysventtiili E Vapaa tila huoltotöiden suorittamista varten Asiantuntevaa suunnittelua Ruuvikompressori KMM-membraanikuivaimen tekniset tiedot Tyyppi Tulopuolen tilavuusvirta* (m³/min) painekastepisteen alentuessa Huuhteluilman määrä m³/min Paineilmaliitäntä (sisäkierre) KMM,,,, R /8 98,, Mitat mm Sopiva esisuodatin A B D E FF/FE vain kuivain Paino** kg kuivain + suodatin Syklonierotin KMM,,8,, R /8,8, Paineilmasäiliö Suodattimella varustettu KMM,8,,, R /8,, KMM,8,,8, R /8,, KMM,8,,, R / 8,9 9, KMM,,,, R / 8,, KMM,9,98,8, R 8 8,, KMM 8,,9,9, R ,9, KMM 9,9,,8,9 R ,,9 *) ISO -standardin (optio A) mukaan: vertailupiste bar(abs),, käyttöpiste: tulopaine bar(g), ympäristön lämpötila +. Annamme mielellämme lisätietoja poikkeaviin käyttöolosuhteisiin ja -kohteisiin soveltuvista laitteista. **) Huuhteluilman pysäytysventtiilin paino noin kg. Korjauskertoimet poikkeavaa käyttöpainetta varten Huuhteluilman pysäytysventtiili in suunnittelemille paineilmaasemille on tunnusomaista asiakkaan tarpeita vastaavan paineilmalaadun tuottaminen alhaisimmilla mahdollisilla kustannuksilla, suuri käyttövarmuus sekä tehokas energian hyödyntäminen. Oikealla mitoituksella voidaan saavuttaa jopa yli 9 %:n kuormitusaste. Myös Te voitte hyödyntää asiantuntemustamme ja osaamistamme antamalla paineilma-asemanne suunnittelun in tehtäväksi. Käyttöpaine bar (g) Valittu PDP ) kerroin fpdp + Valittu PDP ) kerroin fpdp Huuhteluilma kerroin fpurge 8 9,8,8,,,,,98,,,,8,,,,,8,,,,88,,,,8,,, Sähköjännite (venttiili virrattomana auki) Vakio V/ph/Hz* V/ph/Hz* Optio V/ph/Hz** V/ph/Hz* V/ph/Hz* ) PDP = pressure dew point (painekastepiste) *) Monialue **) Ei E-hyväksyntää

5 ISO 8.:n mukainen laatuluokka ja painekastepiste D kylmäelvytys Adsorptiokuivain Tilavuusvirta DN/DW lämpöelvytys Membraanikuivaimien käyttökohteita pienet tilat ja/tai mobiilikäyttö (kontit, ajoneuvot) kausiluontoinen käyttö jäähdytyskuivaimien jälkeen jäähtymiselle alttiissa kohteissa, joissa painekastepisteen on oltava alle + (verstaat, huoltoasemat) pienten paineilmamäärien kuivaus esim. välittömästi ennen paineilman käyttökohdetta (esim. N-koneet) Oikein käsiteltyä paineilmaa jokaiseen käyttökohteeseen Alasta ja käyttökohteesta riippuen voitte valita haluamanne jälkikäsittelyasteen: Paineilman jälkikäsittely membraanikuivaimella Käyttöesimerkkejä: ISO 8- -standardin mukainen jälkikäsittelyaste ) Prosessi-ilma Pöly Vesi Öljy Bakteerit - KMM FE ZK THNF ZK ED FE/FF FG KMM T DHS Lyhenteet Pussisuodatin Syklonierotin Mikrosuodatin Aktiivihiilisuodatin Membraanikuivain Paineilmaverkoston täyttöjärjestelmä Pakkaselle alttiit käyttökohteet (esim. verstaat, huoltoasemat jne.) Pöly Vesi Öljy Bakteerit - KMM FF T ED Kompressori THNF Ohjaus esim. kulutuskojeen kautta Huuhteluilman pysäytysventtiili (optio): painehäviöiden eliminointi paineilmatuotannon ollessa keskeytyksissä. ISO 8-: -standardin mukainen paineilman laatuluokitus Kiintoaineet/pöly Eri kokoisten hiukkasten määrä per m³ [d = µm]* enintään, d,, d,, d, lisätietoja iltä... ei määritelty 9.. ei määritelty ei määritelty. ei määritelty ei määritelty. Hiukkaspitoisuus p [mg/m³] * < p < p X p > Vesi Painekastepiste [ ] lisätietoja iltä Nestemäisen veden osuus W [g/m³] * W, 8, < W 9 < W X W Kompressorit Oy Tiilitie 8 Vantaa Puh. (9) Faksi (9) Sähköposti: info.finland@kaeser.com Öljy Kokonaisöljypitoisuus (nesteen, aerosolin ja kaasun muodossa) [mg/m³]* lisätietoja iltä,,,, X >, *) Standardiolosuhteissa (, bar(a), ilmankosteus %) P-FI./ Oikeus teknisiin muutoksiin pidätetään.
