1 01 FI Tinkimätöntä luotettavuutta ja tehokkuutta Ruuvikompressorit Huippuluokan kompressorit L160 L290 L160RS L290RS Kiinteä- ja muuttuvanopeuksiset

2 Kun luotettavuus ratkaisee CompAir L-sarja Teollisuus tuntee CompAirin jatkuvasti kehittyvän L-sarjan voidellut ruuvikompressorit laadukkaina ja luotettavina; ne tuottavat kilpailukykyä ja tehokkuutta. Uudessa suuren kapasiteetin sarjassa L160 L290 on sekä kiinteä- että muuttuvanopeuksisia (RS) malleja. Niiden suunnittelussa on tähdätty suorituskykyyn ja tehokkuuteen. Huippuluokan ruuviyksikön lisäksi näissä malleissa on useita ominaisuuksia, jotka parantavat suorituskykyä ja vähentävät käyttökustannuksia entisestään, esimerkiksi kiinteä- ja muuttuvanopeuksiset radiaaliset puhaltimet. Painealue bar Tilavuusvirta m 3 /min Moottorin teho kw IE3 MOOTTORI * *Saatavana myös IE 4 Huippuluokan insinööritaitoa Kompressorit eivät ole pelkkä taloudellinen investointi. Ne ratkaisevat laadukkaan ja edullisen paineilman luotettavan saannin valmistajille, prosesseille ja ohjaukselle. Ruuviyksikkö on ruuvikompressorin sydän, ja siksi CompAir pitää sen suunnittelun ja valmistuksen omissa käsissään ja käyttää siihen uusinta CNC-laitteistoa ja lasertekniikkaa. Tuloksena on luotettavuus ja suorituskyky, jotka pitävät käyttökustannukset alhaisina kompressorin koko elinkaaren ajan. 2

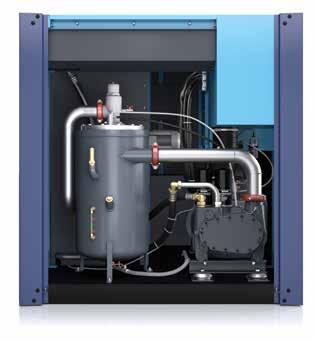

3 CompAirin voidellut ruuvikompressorit edustavat uusinta teknologiaa ja takaavat korkealuokkaisen paineilman jatkuvan saannin. Ensiluokkaisen suorituskykyinen ruuviyksikkö Tuottomäärältään suuri ruuviyksikkö pyörii hitaasti, mikä vähentää energiakuluja. Lisäksi innovatiivinen rikkoutumaton akselitiiviste, integroitu öljynsuodatin ja öljynsäätöventtiili minimoivat ulkopuolisten putkien tarpeen ja takaavat hyvän laadun ja luotettavuuden. 3

4 Perustana suunnittelu Suorittajaksi tehty Jälkijäähdyttimen suuri pinta-ala Optimaalinen jäähdytys saadaan aikaan johtamalla jäähdyttimille viileää ilmaa ulkopuolelta. Jäähdyttimillä on erilliset radiaalipuhaltimet ja poistokammiot, mikä takaa öljyn optimaalisen lämpötilan ja tuottoilman mahdollisimman alhaisen lämpötilan. Komponentit kestävät pitempään, ja jälkikäsittelyä kuormitetaan vähemmän. Tehokas öljynerotin Kaksivaiheinen suodatus varmistaa, että jälkikäsittelyn painehäviö ja käyttökustannukset pysyvät alhaisina. Vahva sähkömoottori Vakiona erittäin suorituskykyinen IE3-moottori. Saatavana myös IE4-moottori. Automaattinen moottorin voitelu Oikea laakerien voitelu joka tilanteessa tuottaa ainutlaatuisen luotettavuuden ja vähentää moottorin käyttökuluja. Viton Vitaulic -liitokset Laadukkaat ja tiiviit letku- ja putkiliitokset estävät vuotoja, pitävät kompressorin puhtaana ja helpottavat huoltotöitä. Automaattinen lauhteenpoisto Ilman jälkijäähdyttimen lauhteenpoisto poistaa nestemäisen veden eikä aiheuta painehäviöitä. Antaa joustavuutta asennuspaikan valintaan. Termostaattiohjatut radiaalipuhaltimet Tehokkaat, vahvat ja erittäin hiljaiset puhaltimet sekä ilman- että öljynjäähdyttimillä. 4

5 Kosketus Delcos XL innovatiivinen ohjaus, kosketusnäyttö Delcos XL:n kosketusnäyttö on erittäin käyttäjäystävällinen ja havainnollinen. Kaikki toiminnot on järjestetty selkeästi viiden päävalikon alle. Monikielinen Delcos XL -ohjaus takaa luotettavan toiminnan ja suojaa investointia valvomalla jatkuvasti käyttöparametreja; tämä on käyttökulujen vähentämisen edellytys. Ominaisuuksia ja toimintoja Kotisivu kompressorin tilan näyttö Reaaliaikakello kompressorin käynnistyksen ja pysäytyksen asetukset Toissijaisen paineen asetus Jäähdytyksen ja kuivaimen ohjaus Vikatietojen näyttö auttaa analysoimaan ongelmia Etäohjaus ohjelmoitavien tulojen kautta Automaattinen käynnistys sähkökatkon jälkeen Mahdollisuus peruskuormavuorotteluun SD-muistikortti tallentaa käyntitietoja Trendikäyrät Kun järjestelmän yksityiskohtainen analyysi on nähtävänä trendikäyrinä ja kaavioina, käyttöparametrit on helppo asettaa parhaalle mahdolliselle tasolle. Linja- / verkkopaine Moottorin pyörimisnopeus (RS-koneet) Kuormitetut tunnit / kokonaiskäyttötunnit sekä keskimääräinen tuotto Viikon keskimääräinen tuotto 5

6 Muuttuvanopeuksiset kompressorit Täydellinen vastaus yksilölliseen ilmantarpeeseen CompAirin muuttuvanopeuksiset kompressorit reagoivat tehokkaasti ilmantarpeen vaihteluihin, joita esiintyy useimmissa laitoksissa. Vuotuiset kokonaiskustannukset alenevat merkittävästi, kun käytetään kierrosnopeussäätöä. 8% Tyypillinen kiinteänopeuksinen voideltu ruuvikompressori 10% 82% Ylläpito- ja huoltokulut Testattu ja hyväksi havaittu invertterikäyttö Sisäänrakennettu ohjauskoteloon Pölysuojaus vaihdettavilla suodattimilla Tehokas jäähdytys maksimoi luotettavuuden Takaa hyvän käytettävyyden ja pitkän käyttöiän Muuttuvanopeuksinen radiaalipuhallin Tämän sarjan kompressoreihin on saatavana lisävarusteena öljyn jälkijäähdyttimen invertterikäyttöinen radiaalipuhallin. Öljyn lämpötilan tarkempi säätö Alentaa energiakuluja Energiakulut 5% 12% Muuttuvanopeuksinen CompAirkompressori jopa 35 % ENERGIANSÄÄSTÖ Investointi CompAir RS tuottaa etuja käyttäjälle L-RS-sarjan kompressorit on suunniteltu tuottamaan parhaan tuloksen koko käyttöalueellaan. Laaja säätöalue Tasainen paine tuottaa merkittävän energiansäästön Täydellinen yhdistelmä: moottori - voimansiirto - ruuviyksikkö Hyvä suorituskyky laajalla tuottoalueella 6

7 SmartAir Master paineilman ohjausjärjestelmä Sähköenergian kulutuksen minimointi on ratkaisevan tärkeää kaikille paineilman käyttäjille, sillä kompressorin merkittävin kustannustekijä on sen kuluttama energia. Viiden vuoden jaksolla energian osuus kaikista kuluista on tyypillisesti 80 %. Useimmissa paineilmajärjestelmissä on useita kompressoreja, jotka tuottavat ilmaa yhteiseen jakelujärjestelmään. Yleensä näiden kompressorien yhteenlaskettu kapasiteetti ylittää laitoksen suurimman ilmantarpeen. CompAirin edistyksellinen ilmantarpeeseen reagoiva vuorotteluohjaus SmartAir Master maksimoi jopa kahdentoista kompressorin sekä jälkikäsittelylaitteen aseman yhteisen suorituskyvyn. Energiansäästön lisäksi ohjausjärjestelmä tuottaa tasaisen paineen, optimoi suorituskyvyn ja valvonnan sekä parantaa aseman tuottavuutta. Tuottava investointi Ohjaa jopa 12 kiinteä- tai muuttuvanopeuksista kompressoria Eliminoi energianhukan pitämällä järjestelmän paineen tasaisena Tasaa käyttötunnit alentaen siten huoltokuluja Kompressorien ominaisuudet Painekäyrä 7

8 AirPlus Lisäarvoa paineilmalle 0% Talteenotto Lämmön talteenotto Kun ilmaa puristetaan, syntyy lämpöä. Maksamme siitä osana prosessia ja vielä uudelleen, kun poistamme sen jäähdytyspuhaltimilla. On järkevämpää käyttää se hyödyksi ja saada ilmaiseksi lämmintä vettä tai tilojen lämmitystä. Tähän tarkoitukseen soveltuu kompressoriin asennettu tehokas öljy-vesilämmönvaihdin. Jäähdytin Kuuma öljy Lisää paineilmajärjestelmäsi arvoa lämmön talteenotolla Merkittävä kustannussäästö Pienemmät CO 2 päästöt Pieni lisäinvestointi Invertteriohjattu radiaalipuhallin Kaikissa muuttuvanopeuksisissa kompressoreissa on vakiona invertterikäyttöinen radiaalipuhallin. Kiinteänopeuksisiin kompressoreihin se on saatavana lisävarusteena. Kuuma öljy Energian talteenotto Peruskuorman vuorottelu Tyypillisessä paineilmajärjestelmässä on useita kompressoreja, jotka tuottavat ilmaa yhteiseen verkkoon. Kun järjestelmään lisätään peruskuorman vuorottelumoduuli, jopa neljää kompressoria voidaan ohjata keskitetysti tuottamaan juuri laitoksen tarvetta vastaava määrä paineilmaa. Lämmin vesi Teollisuusprosessi Lämmitys Talteenotto n. 80% Kuuma ilma Osoittessa voit katsoa videon lämmön talteenotosta ja ottaa käyttöön energiansäästön laskentatyökalun. 8

9 Paineilman jälkikäsittely Nykyaikaiset tuotantojärjestelmät ja prosessit vaativat entistä korkealuokkaisempaa ilmaa. CompAir-paineilmajärjestelmä, joka perustuu uusimpaan tekniikkaan, tarjoaa energiatehokkaan ratkaisun ja alhaiset elinkaarikustannukset. Paineilman jäähdytyskuivain CompAir tarjoaa täydellisen sarjan energiatehokkaita ja ympäristöystävällisiä erillisiä jäähdytyskuivaimia. Sykloni-vedenerotin X-sarja Suunniteltu nestemäisten epäpuhtauksien tehokkaaseen erottamiseen paineilmasta. Paineilman suodatin CF-sarja Lämmöttä elvyttävät adsorptiokuivaimet Sarjat A_XS ja A_TX Lämmöllä elvyttävät adsorptiokuivaimet Sarjat A_TV ja A_RS. Tehokas veden, pölyn ja hiukkasten poisto. Typpigeneraattori Bekomat Lauhteenpoistin sekä öljy/vesi erotusjärjestelmä Poistaa lauhteen paineilmaa tuhlaamatta. Teollinen typpigeneraattori tuottaa paikallisesti typpeä kulutuksen mukaan. 9

10 Suojaa investointisi Kompakti yksikkö helppo asentaa Kompressorin pieni tilantarve helpottaa asennuspaikan valintaa. Assure takuu mielenrauhaa! Assure on CompAirin takuu- ja huolto-ohjelma, joka kattaa jopa käyttötuntia tai 6 vuotta 1). Se kuuluu teollisuuden kaikkein laajimpiin takuuohjelmiin, ja se takaa käyttäjälle täyden mielenrauhan. Etusi: Assure-takuu on kompressorin omistajalle täysin ilmainen 2) CompAirin valtuuttama huolto takaa huollon laadun Assure-huoltosopimus takuun tukena auttaa kustannusten hallinnassa Käyttämällä CompAirin alkuperäisiä osia ja voiteluaineita maksimoit kompressorin käyttöiän ja suorituskyvyn Helppo huoltaa Kompressori on suunniteltu siten, että kaikki huoltokohteet ovat helposti käsillä. Kotelon saranoidut sivuluukut voidaan irrottaa huollon helpottamiseksi. Entisestään vähennetyt liikkuvat osat keventävät huoltokustannuksia. Alkuperäiset CompAir-varaosat Nauti mielenrauhasta. CompAirin alkuperäiset osat ja voiteluaineet takaavat kompressoriaseman luotettavuuden, suorituskyvyn ja tiukimpienkin vaatimusten mukaisen toiminnan. CompAirin varaosien ja voiteluaineiden ominaisuuksia: Pitkä käyttöikä ankarissakin olosuhteissa Minimaaliset häviöt - energiaa säästyy Luotettavuus Tuotteet on valmistettu tiukkojen laadunvarmistusjärjestelmien puitteissa 1) Kumpi täyttyy nopeammin 2) Riippuu sopimusehdoista 10

11 CompAir L-Sarja - Tekniset tiedot L160 L290 kiinteänopeuksiset Kompressorimalli Nimellispaine Käyttömoottori Vapaa tuotettu ilmamäärä FAD 1] Melu- Paino Mitat taso 2] P x L x K [bar g] [kw] [m 3 /min] [db(a)] [kg] [mm] 7, , x 2111 x 2193 L , x 2111 x , x 2111 x , , x 2111 x 2193 L , x 2111 x , x 2111 x , , x 2111 x 2193 L , x 2111 x , x 2111 x , , x 2111 x 2193 L , x 2111 x 2193 L160RS L290RS muuttuvanopeuksiset x 2111 x 2193 Kompressorimalli Nimellispaine Käyttömoottori FAD 1] Melutaso 70% kuormalla 2] Paino Mitat P x L x K [bar g] [kw] [m 3 /min] [db(a)] [kg] [mm] L160RS ,54-32, x 2111 x 2193 L200RS ,99-39, x 2111 x 2193 L250RS ,83-42, x 2111 x 2193 L290RS ,87-47, x 2111 x ] Tiedot mitattu ja ilmoitettu ISO 1217, ed. 4, liitteiden C ja E mukaan seuraavissa olosuhteissa: Tuloilman paine 1 bar a, tuloilman lämpötila 20 C, kosteus 0 % (kuiva). 2] Mitattu vapaissa kenttäolosuhteissa ISO 2151:n mukaan, toleranssi ± 3dB (A). 11

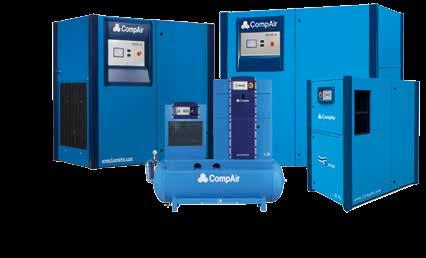

12 Maailmanlaajuinen kokemus paikallinen huolto ja palvelu Yli 200 vuoden kokemuksella CompAir tarjoaa luotettavan ja kattavan kompressorien ja varusteiden sarjan kaikkiin käyttökohteisiin. CompAirin asiantuntevien jälleenmyyjien verkko ulottuu kaikille mantereille; saat todellista lähipalvelua ja edistyksellisille laitteille oikeanlaisen tuen. Osana maailmanlaajuisen Gardner Denverin toimintaa CompAir edustaa paineilmajärjestelmien jatkuvan kehityksen huippua. Sen kompressorit kuuluvat markkinoiden energiatehokkaimpiin ja vähiten ympäristöä kuormittaviin; niiden käyttäjän on helppo saavuttaa ja jopa ylittää kestävän kehityksen tavoitteensa. CompAirin paineilmatuotteiden valikoima Edistyksellinen kompressoritekniikka Voidellut Ruuvikompressorit > Kiinteä- ja muuttuvanopeuksiset Mäntäkompressorit Siirrettävät kompressorit Öljyttömät Vesivoidellut ruuvikompressorit > Kiinteä- ja muuttuvanopeuksiset Kaksivaiheiset ruuvikompressorit > Kiinteä- ja muuttuvanopeuksiset Mäntäkompressorit Suurnopeus turbokompressorit - Quantima Täydelliset paineilman käsittelylaitteet Suodattimet Jäähdytys- ja adsorptiokuivaimet Lauhteen käsittely Lämmön talteenotto Typpigeneraattori Nykyaikaiset ohjausjärjestelmät CompAir DELCOS -ohjaus SmartAir Master -vuorottelunohjaus CompAir kehittää tuotteitaan jatkuvasti ja pidättää siksi oikeuden muutoksiin. Kaikki tuotteet myydään yhtiön myyntiehtojen mukaisesti. Lisäarvoa palveluista Järjestelmän terveystarkastus Hyötysuhteen raportointi Vuotojen etsintä Johtava asiakastuki Räätälöidyt ratkaisut Paikalliset huoltokeskukset Alkuperäiset CompAir-osat ja voiteluaineet SARLIN OY AB PL 750, Helsinki Käyntiosoite: Kaivokselantie 3, Vantaa Puhelin: info@sarlin.com 725GB 11/15 CI_FI_07_2016 CompAir is a brand of Gardner Denver Your Ultimate Source for Pressure and Vacuum
