1 ESM sarjan ruuvikompressorit Think Smarter. Think Gardner Denver.

2 Ratkaisu tuottavuuden maksimoimiseen Gardner Denverin ESM sarjan ruuvikompressori toimii luotettavasti ja taloudellisesti vaativimmissakin käyttökohteissa. Se on käyntiääneltään hiljainen ja kompakti rakenne tarvitsee vain vähän lattiatilaa. ESM-sarja on suunniteltu ja valmistettu ISO-standardien vaatimusten mukaisesti ja noudattaa siten korkeimpia laatustandardeja. DIN ISO 9001/ EN Certificate: 5168 Pärjää vaativimmissakin käyttöolosuhteissa Gardner Denverin tuotekehitys on yhdistelmä teknologiaa, tehokkuutta ja suorituskykyä. Haluamme tarjota paineilman siten kuin sinä sitä tarvitset. Nämä vakionopeuksiset kompressorit vahvistavat Gardner Denverin asemaa yhtenä maailman johtavana kompressorivalmistajana.

3 Suunniteltu kestämään ESM sarja on suunniteltu vastaamaan jatkuvan, ympärivuorokautisen käytön tarpeita, joita vaaditaan tärkeimmissä teollisuusprosesseissa. Edut Tehokkuus Hiljainen käyntiääni Kehittynyt ohjausjärjestelmä Nykyaikainen, tehokas jäähdytysjärjestelmä Helppo huolto Valmistamiamme ruuviyksiköitä on käytössä ympäri maailmaa. Gardner Denver -ruuviyksiköt Gardner Denver käyttää tämän kriittisen komponentin suunnittelussa ja tuotannossa äärimmäisen tiukkoja standardeja. Gardner Denver ruuviyksiköt ovat saavuttaneet asemansa kestävyydellään ja taloudellisuudellaan.

4 Sähkömoottori kytkin ruuviyksikkö Tehokas, yhteensovitettu kokonaisuus sähkömoottori. ( TEFC IP 55 ) kytkin ruuviyksikkö alentaa kompressorin energiankulutusta. ESM Automaattinen, huoltovapaa moottorin voitelujärjestelmä pidentää laakereiden käyttöikää. ESM-sarjan kompressoreissa käytetään ruuviyksiköitä, joiden roottorinopeus on optimoitu. Tämä vaikuttaa kompressorin tehontarpeeseen ja äänitasoon. Laajennetun ESM 45/75 sarjan ESM 50/80 malleilla saavutetaan 8 %:n lisäsäästö energiankulutuksessa. Lattiatilantarve on pienin mahdollinen. Pieni lattiatilantarve ja sisäänrakennettu kuivain Sisäänrakennettu jäähdytyskuivain on valmiiksi asennettuna ja se ei lisää kompressorin lattiatilantarvetta. Optimoitu jäähdytys Ei lisäasennuskustannuksia Ei lisätilantarvetta = 1 Sisäänrakennettu jäähdytyskuivain ei vaadi ylimääräistä lattiatilaa eikä lisää ylimääräisiä asennuskustannuksia Optimoitu jäähdytysjärjestelmä Tehokas jäähdytysilmapuhallin Puhallin varmistaa hiljaisen ja tehokkaan toiminnan. Puhaltimen virrankulutus voi olla jopa 50 % pienempi kuin vastaavalla aksiaalipuhaltimella. Kanavoinnin painehäviö max. 130 Pa. ESM-sarjan tehokas öljynjäähdytin varmistaa kompressorin oikean käyntilämpötilan vaativimmassakin ympäristöolosuhteissa. Tehokas jälkijäähdytys varmistaa jälkikäsittelylaitteiden luotettavan toiminnan.

5 GD PILOT MK Kehittynyt ohjausjärjestelmä GD Pilot MK -ohjaimessa on helposti luettava monikielinen tekstinäyttö. Käyttövalikkojen selaus on yksinkertaista. Ohjain valvoo jatkuvasti kompressorin luotettavaa ja taloudellista toimintaa. GD Pilot MK -ohjaimeen on saatavissa ohjelmoitavat tulot ja lähdöt, joilla voidaan ohjata lisälaitteita. Ohjaimen ominaisuuksia: Monikielivalikot Kokonaiskäyttö- ja tuottotunnit Huoltolaskuri Käyttötilatiedot Vikahistoria Viikkokello Paineaikataulutus Kaukokäyttövalmius Automaattinen uudelleenkäynnistys sähkökatkon jälkeen Hätäpysäytys RS 485 Modbus RTU -protokolla GD PILOT MK -ohjausjärjestelmä lisää luotettavuutta ja yksinkertaistaa käyttöä

6 Helppo huoltaa Yksikön rakenteen ansiosta huoltokohteet ovat hyvin esillä. Äänieristyskotelon saranoidut sivuluukut voidaan irrottaa. Huollettavien osien määrä on minimoitu huoltokustannusten alentamiseksi. Käyttämällä alkuperäisiä huolto- ja varaosia säästät sekä aikaa että rahaa. Voimme toimittaa myös tarvittavat paineilman kuivaus- ja suodatuslaitteet. Synteettinen kompressoriöljy: Gardner Denver AEON TM 9000 SP -kompressoriöljy vakiona Synteettinen AEON 9000 kompressoriöljy on suunniteltu maksimoimaan kompressorin tehokkuus ja antamaan optimaalinen voitelu. Öljynvaihtoväli jopa tuntia vaativimmissakin käyttöympäristöissä. Pidennetty öljynvaihtoväli Paras mahdollinen suojaus kompressorin osille Vihreä etu Pidennetty öljynvaihtoväli, pienentää jäteöljyn käsittelykustannuksia. Kompressorin käyntilämpötila pysyy optimialueella vaativissa ympäristölämpötilaolosuhteissa energiatehokkuus paranee ja lisähuoltotarve vähenee. Gardner Denver suosittelee säännöllistä öljynäytteen analysointia Pienennä hiilijalanjälkeä ja säästä vielä enemmän rahaa lämmöntalteenottojärjestelmällä Kompressorin hukkalämpö kannattaa hyödyntää aina kun mahdollista. Tämä lämpöenegia voidaan hyödyntää asentamalla kompressoriin lämmöntalteenottojärjestelmä. Jopa 90 % käytetystä energiasta voidaan hyödyntää Lämmöntalteenottojärjestelmällä voidaan myös varmistaa kompressorin jäähdytystä äärimmäisissä käyttöolosuhteissa Saatavana valmiiksi asennettuna tai voidaan myös jälkiasentaa.

7 Tekniset tiedot ESM30 50 ESM-sarjan ruuvikompressorit KOMPRESSORI MALLI ESM30 ESM37 ESM45 ESM50 Käyttöpaine, max. bar g 7, , , ,5 10 Sähkömoottori kw Tuotto, käyttöpaineessa 1) m³/min 5,76 5,13 4,38 7,11 6,19 5,32 8,01 7,02 6,13 8,67 7,42 Äänitaso 2), 1 m db(a) Paino kg Mitat (p l k) mm 1722 x 920 x x 920 x x 920 x x 920 x 1659 KUIVAINVARUSTUS Kastepiste käyttöpaineessa 3) o C Painehäviö kpa Kokonaisteho kw 1,3 1,8 1,8 1,8 Kylmäaine R407C kg 1,6 1,35 1,35 1,35 Paino kg ESM55 80 Vakionopeuksiset ruuvikompressorit KOMPRESSORIN MALLI ESM55 ESM75 ESM80 Käyttöpaine, max. bar g 7, , ,5 10 Sähkömoottori kw FAD Tuotto, käyttöpaineessa 1) m³/min 10,71 9,54 8,27 13,76 12,48 10,51 14,75 12,32 Äänitaso 2), 1 m db(a) Paino kg Mitat (p l k) mm 2158 x 1223 x x 1223 x x 1223 x 1971 KUIVAINVARUSTUS Kastepiste 3) o C Painehäviö kpa Kokonaisteho kw 2,2 3,3 3,3 Kylmäaine R407C kg 1,5 1,9 1,9 Paino kg ESM Vakionopeuksiset ruuvikompressorit KOMPRESSORIN MALLI ESM90 ESM110 ESM132 Käyttöpaine, max. bar g 7, , , Sähkömoottori kw FAD Tuotto, käyttöpaineessa 1) m³/min 17,48 15,52 13,48 20,80 18,67 16,22 22,89 21,29 18,59 Äänitaso 2), 1 m db(a) Paino kg Mitat (p l k) mm 2337 x 1368 x x 1368 x x 1368 x 2039 Mallit ESM55 ESM132 ovat saatavissa myös VESIJÄÄHDYTTEISINÄ versioina. 1) Mittaukset on tehty ja ilmoitettu standardin ISO1217, version 4, liitteiden C sekä Pneurop / Cagi PN2CPTC2 -testiohjeiden mukaisesti seuraavia työpaineita käyttäen: 7,5 barin mallit 7 barissa, 10 barin mallit 9 barissa ja 13 barin mallit 12 barissa. 2) Mitattu avoimella kentällä Pneurop / Cagi PN8TNC2.2 -testiohjeiden mukaisesti, +/ 3 db 3) ISO standardin mukaiset virtaustehot koskevat 7 barin työpainetta, + 35 C:n tulolämpötilaa ja + 25 C:n ympäristön lämpötilaa; ISO standardin mukainen paineenalainen kastepiste

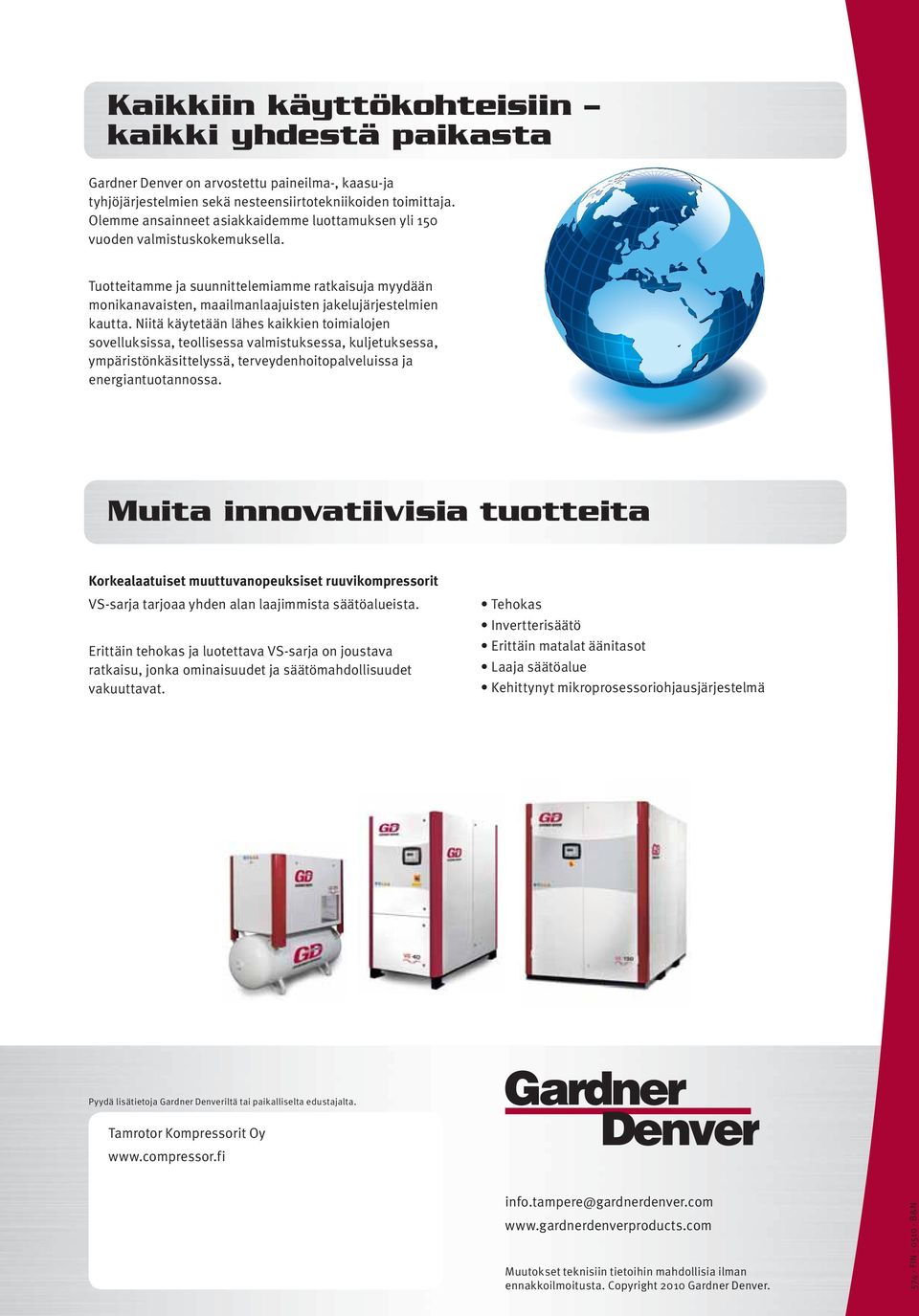

8 Kaikkiin käyttökohteisiin kaikki yhdestä paikasta Gardner Denver on arvostettu paineilma-, kaasu-ja tyhjöjärjestelmien sekä nesteensiirtotekniikoiden toimittaja. Olemme ansainneet asiakkaidemme luottamuksen yli 150 vuoden valmistuskokemuksella. Tuotteitamme ja suunnittelemiamme ratkaisuja myydään monikanavaisten, maailmanlaajuisten jakelujärjestelmien kautta. Niitä käytetään lähes kaikkien toimialojen sovelluksissa, teollisessa valmistuksessa, kuljetuksessa, ympäristönkäsittelyssä, terveydenhoitopalveluissa ja energiantuotannossa. Muita innovatiivisia tuotteita Korkealaatuiset muuttuvanopeuksiset ruuvikompressorit VS-sarja tarjoaa yhden alan laajimmista säätöalueista. Erittäin tehokas ja luotettava VS-sarja on joustava ratkaisu, jonka ominaisuudet ja säätömahdollisuudet vakuuttavat. Tehokas Invertterisäätö Erittäin matalat äänitasot Laaja säätöalue Kehittynyt mikroprosessoriohjausjärjestelmä Pyydä lisätietoja Gardner Denveriltä tai paikalliselta edustajalta. Tamrotor Kompressorit Oy Muutokset teknisiin tietoihin mahdollisia ilman ennakkoilmoitusta. Copyright 2010 Gardner Denver. 574 FIN 0510 B&N
