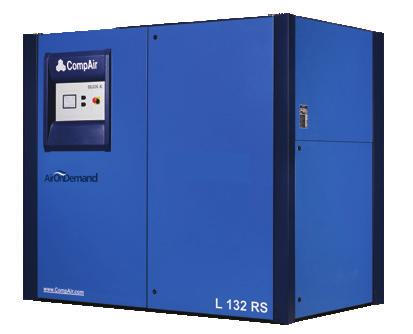

1 01 FI Tinkimätöntä luotettavuutta ja tehokkuutta Ruuvikompressorit Huippuluokan kompressorit L55 - L140 L55RS - L132RS Kiinteä- ja muuttuvanopeuksiset

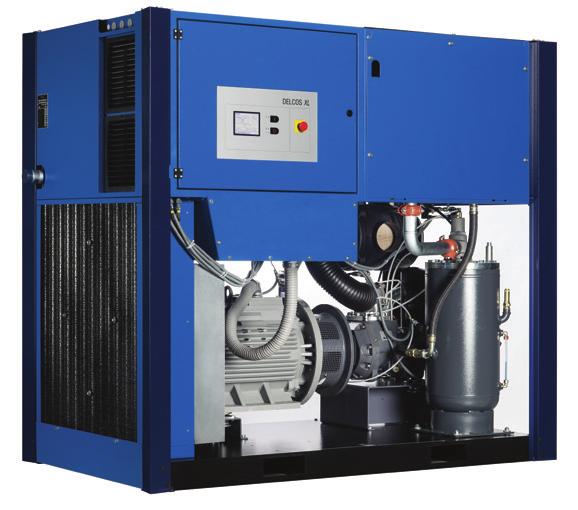

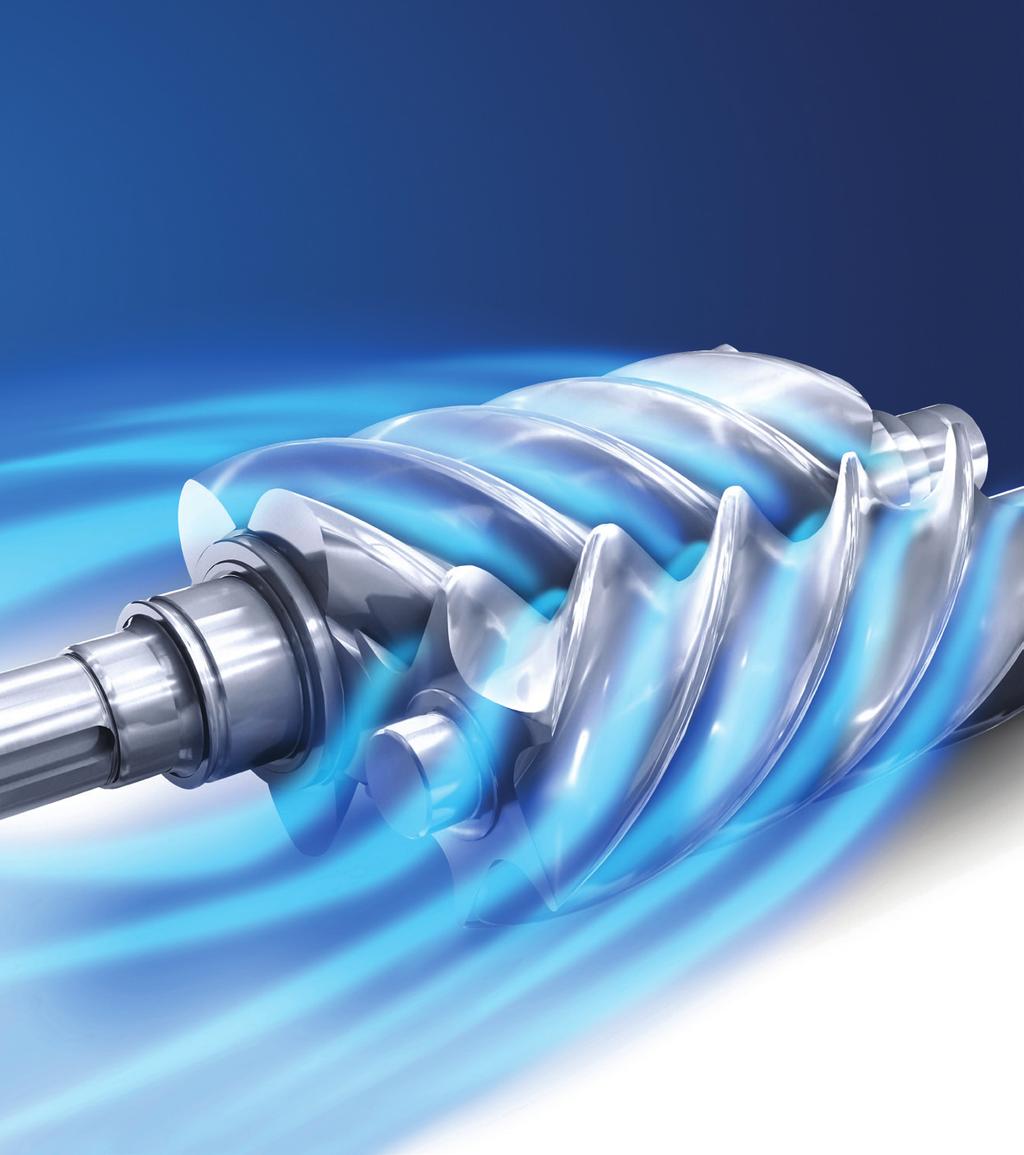

2 Kun laatu ratkaisee CompAirin voidellut ruuvikompressorit edustavat uusinta teknologiaa ja takaavat korkealuokkaisen paineilman jatkuvan saannin. L-sarja CompAirilta Teollisuus tuntee CompAirin jatkuvasti kehittyvän L-sarjan voidellut ruuvi kompressorit laadukkaina ja luotettavina; ne tuottavat kilpailukykyä ja tehokkuutta. Suuren kapasiteetin sarjassa L55 L140 on sekä kiinteä- että muuttuvanopeuksisia (RS) malleja. Kaikkiin malleihin on saatavana integroitu lämmön talteenotto. Painealue 5 13 bar Tilavuusvirta 2,20 24,65 m³/min IE3 MOOT TORI * Moottorin teho kw *Lisävarusteena saatava IE 4 Huippuluokan insinööritaitoa Kompressorit eivät ole pelkkä taloudellinen investointi. Ne ratkaisevat laadukkaan ja edullisen paineilman luotettavan saannin valmistajille, prosesseille ja käyttäjille. Ilmapää on ruuvikompressorin sydän, ja siksi CompAir pitää sen suunnittelun ja valmistuksen omissa käsissään ja käyttää siihen uusinta CNC-laitteistoa ja lasertekniikkaa. Tuloksena on luotettavuus ja suorituskyky, jotka pitävät käyttökustannukset alhaisina kompressorin koko elinkaaren ajan. 2 Ensiluokkaisen suorituskykyinen ilmapää Tuottomäärältään suuri ilmapää pyörii hitaasti, mikä vähentää energiakuluja. Lisäksi innovatiivinen rikkoutumaton akselitiivistin, sisään rakennettu öljynsuodatin ja öljynsäätöventtiili minimoivat ulkopuolisten letkujen tarpeen ja takaavat hyvän laadun ja luotettavuuden. Ilmainen Assure-takuu kattaa jopa ilmapään käyttötuntia.

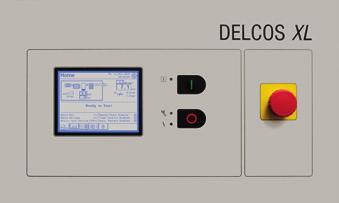

3 Delcos XL innovatiivinen kompressorin ohjaus, kosketusnäyttö Delcos XL:n kosketusnäyttö on erittäin käyttäjä ystävällinen ja havainnollinen. Kaikki toiminnot on järjestetty selkeästi viiden päävalikon alle. Monikielinen Delcos XL -ohjaus takaa luotettavan toiminnan ja suojaa investointia valvomalla jatkuvasti käyttöparametreja; tämä on käyttökulujen vähentämisen edellytys. Ominaisuuksia ja toimintoja Poikkeuksellinen luotettavuus ja suorituskyky Jälkijäähdyttimen suuri pinta-ala K otisivu kompressorin tilan tosiaikainen näyttö R eaaliaikakello kompressorin käynnistyksen ja pysäytyksen asetukset Optimaalinen jäähdytys takaa matalan käynti- ja tuottolämpötilan. Toissijaisen paineen asetus Tehokas erotussuodatin Vikatietojen näyttö auttaa analysoimaan ongelmia Kaksivaiheinen suodatus varmistaa, että järjestelmään syötetään korkealuokkaista ilmaa, öljyn erotuksen taso alle 3 ppm. Kotelon saranoitu luukku helpottaa huoltoa. Jäähdytyksen ja kuivaimen ohjaus Etäohjaus ohjelmoitavien tulojen kautta Automaattinen käynnistys sähkökatkon jälkeen Mahdollisuus peruskuormavuorotteluun Vahva sähkömoottori SD-muistikortti tallentaa käyntitietoja Energiaa säästävä IE3-moottori pitää CO2 päästöt alhaisina. Trendikäyrät Termostaattiohjattu moottorikäyttöinen puhallin Kun järjestelmän yksityiskohtainen analyysi on nähtävänä trendikäyrinä ja kaavioina, käyttö parametrit on helppo asettaa parhaalle mahdolliselle tasolle. Tehokkaan ja erittäin hiljaisen puhaltimen ansiosta kompressoria voi käyttää työtiloissa. Puhaltimen kapasiteetti riittää myös kanavoidulle jäähdytysilmalle. Automaattinen moottorin voitelu Pidentää laakerien käyttöikää eikä vaadi huoltoa. Linja- / verkkopaine M oottorin pyörimisnopeus (muuttuvanopeuksinen) K uormitetut tunnit / kokonaiskäyttötunnit sekä keskimääräinen tilavuusvirta Viikon keskimääräinen tilavuusvirta Laadukkaimmat liitokset Kiinteät letkut ja viton victaulic -putkiliitokset lisäävät luotettavuutta ja ovat helpot huoltaa 3

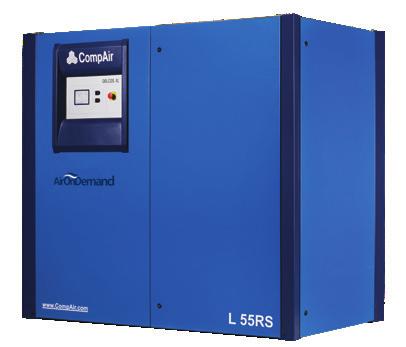

4 Muuttuvanopeuksiset kompressorit Täydellinen vastaus yksilölliseen ilmantarpeeseen CompAirin muuttuvanopeuksiset kompressorit reagoivat tehokkaasti ilmantarpeen vaihteluihin, joita esiintyy useimmissa laitoksissa. Vuotuiset kokonaiskustannukset alenevat merkittävästi, kun käytetään nopeudensäätötekniikkaa. CompAir RS tuottaa etuja käyttäjälle L-RS-sarjan kompressorit on suunniteltu tuottamaan parhaan tuloksen koko käyttöalueellaan. Laaja säätöalue Tasainen paine säästää paljon energiaa 8 % 10 % Tyypillinen kiinteänopeuksinen voideltu ruuvikompressori 82 % Ylläpito-ja huoltokulut Täydellinen yhdistelmä: moottori - käyttö - ilmapää Hyvä suorituskyky laajalla virtausalueella L80 ja L140: lisätehokkuutta Energiakulut 5 % 12 % Investointi Näissä malleissa on erityisen suuri ilmapää, jonka nopeus on optimoitu. Tuloksena jopa 8 % lisää energiansäästöä. Muuttuvanopeuksinen CompAir - kompressori ENERGIANSÄÄSTÖ Jopa 35 % Tyypillinen ilmapään koko Suurempi ilmapää 4

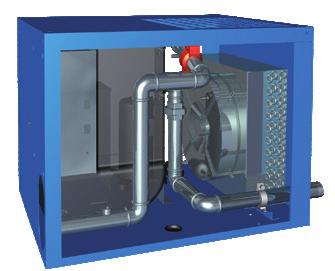

5 AirPlus Lisäarvoa Sisäänrakennettu lämmön talteenotto CompAirin tehokas lämmön talteenotto järjestelmä tarjoaa merkittäviä kustannusten ja energian säästöjä. Järjestelmän voi tilata kompressorin mukana tai jälkiasennuksena putkituksineen. 0% talteenotto Jäähdytin Kuuma öljy Paineilman jälkikäsittely Nykyajan tuotantojärjestelmät ja prosessit vaativat korkealuokkaista ilmaa. CompAir-paineilmajärjestelmä perustuu uusimpaan tekniikkaan ja tarjoaa energiatehokkaan ratkaisun alhaisin elinkaari kustannuksin. Sykloni-vedenerotin X-sarja Suunniteltu nestemäisten epäpuhtauksien tehokkaaseen poistamiseen paineilmasta. Paineilman suodatin CF-sarja Tehokas veden, pölyn ja hiukkasten poisto. Lauhteenpoistojärjestelmä Bekomat Poistaa lauhteen hukkaamatta paineilmaa. Moottorin teho Kuuma öljy Energian talteenotto Kuuma vesi Teollisuusprosessi Lämmitys Kuuma ilma Talteenotto n. 80% Osoitteessa voit katsoa videon lämmön talteenotosta ja ottaa käyttöön energiansäästön laskentatyökalun. Kaikissa tämän sarjan kompressoreissa on vakiona IE3-sähkömoottori. Vielä paremman hyötysuhteen tarjoaa lisävarusteena saatava IE4-moottori. IE4 MOOTTORI Paineilman jäähdytyskuivain CompAir tarjoaa täydellisen sarjan energiatehokkaita ja ympäristöystävällisiä erillisiä jäähdytyskuivaimia. Lämmöttä elvyttävät adsorptiokuivaimet Sarjat A_XS ja A_TX. Lämmöllä elvyttävät adsorptiokuivaimet Sarjat A_TV ja A_RS. Typpigeneraattori Suunniteltu tehokkaaksi laadukkaan kaasun tuottajaksi. Kompressorijärjestelmien ohjaukseen SmartAir Master Jopa 12 yksikön vuorottelun ohjaus. 5

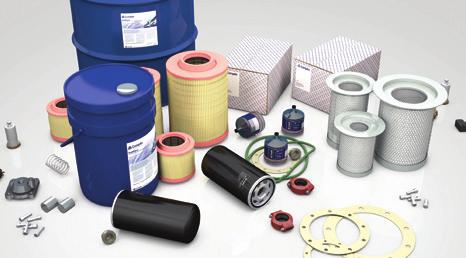

6 Suojaa investointisi Kompakti yksikkö helppo asentaa Kompressoripaketin pieni tilantarve helpottaa asennuspaikan valintaa. Assure-takuu mielenrauhaa! Assure on CompAirin takuu- ja huolto-ohjelma, joka kattaa jopa käyttötuntia tai 6 vuotta 1). Se kuuluu teollisuuden kaikkein laajimpiin takuuohjelmiin, ja se takaa käyttäjälle täyden mielenrauhan. Etusi: Assure-takuu on kompressorin omistajalle täysin ilmainen 2) CompAirin valtuuttama huolto tarjoaa taatun huollon laadun Assure-huoltosopimus takuun tukena auttaa suunnittelemaan huollon, laatimaan budjetin ja laskemaan kustannukset täsmällisesti Käyttämällä CompAirin alkuperäisiä osia ja voiteluaineita maksimoit kompressorin käyttöiän ja suorituskyvyn Helppo huoltaa Kompressoripaketti on suunniteltu niin, että kaikki huoltokohteet ovat helposti käsillä. Kotelon saranoidut sivuluukut voidaan irrottaa huollon helpottamiseksi. Liikkuvien osien vähäisyys keventää huoltokustannuksia. Alkuperäiset CompAir-varaosat Nauti mielenrauhasta. CompAirin alkuperäiset osat ja voiteluaineet takaavat kompressoriaseman luotettavuuden, suorituskyvyn ja tiukimpienkin vaatimusten mukaisen toiminnan. CompAirin varaosien ja voiteluaineiden ominaisuuksia: Pitkä käyttöikä ankarissakin oloissa Minimaaliset häviöt ja siten energiansäästö Luotettavuus vähentää seisonta-aikoja Tuotteet on valmistettu tiukkojen laadun varmistusjärjestelmien puitteissa 1) Kumpi täyttyy nopeammin 2) Riippuu sopimusehdoista 6

7 CompAir L-sarja Tekniset tiedot L55 L140 Kiinteänopeuksiset Kompressorimalli Nimellispaine Käyttömoottori Vapaa tuotettu ilmamäärä 1] Melutaso 2] Paino Mitat p x l x k L55 L75 L80 L90 L110 L132 L140 [bar g] [kw] [m 3 /min] [db(a)] [kg] [mm] 10, , x 1223 x ,24 13, , x 1223 x ,43 14, , x 1223 x , , x 1368 x ,45 20, , x 1368 x ,21 22, , x 1368 x ,59 24, , x 1368 x 2039 L55 L80 Kuivain integroitu Kompressorimalli Integroitu kuivain Paineenalainen Paino kastepiste 3] [ o C] [kg] L55 F55E (L55F) L75 F75E (L75F) L80 F75E (L80F) L55RS L132RS Muuttuvanopeuksiset Kompressorimalli Nimellispaine Käyttömoottori Vapaa tuotettu ilmamäärä 1] min - max Kaikki mallit saatavina myös VESIJÄÄHDYTTEISINÄ. Tekniset tiedot vesijäähdytteisten tietolehdissä. 1] Mitattu ja ilmoitettu ISO 1217, ed. 4, liitteiden C ja E mukaan seuraavissa olosuhteissa: Tuloilman paine 1 bar a, tuloilman lämpötila 20 C, kosteus 0 % (kuiva). 2] Mitattu vapaissa kenttäolosuhteissa ISO 2151:n mukaan, toleranssi +/- 3 db(a). 3] Tiedot ISO 7183:n mukaan, käyttöpaine 7 bar, tuloilman lämpötila 35 C ja ympäristön lämpötila 25 C. Melutaso 2] (70% kuormalla) Paino Mitat p x l x k [bar g] [kw] [m 3 /min] [db(a)] [kg] [mm] L55RS ,34 10, x 1223 x 1971 L75RS ,20 13, x 1223 x 1971 L90RS ,69 17, x 1368 x 2039 L110RS ,65 20, x 1368 x 2039 L132RS ,65 22, x 1368 x

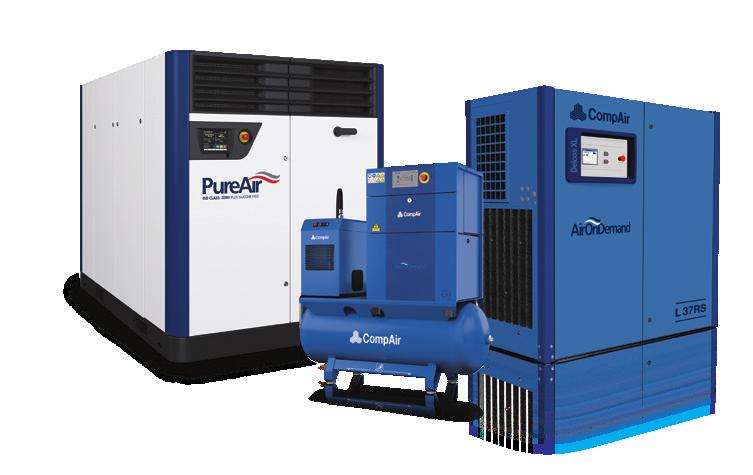

8 Maailmanlaajuinen kokemus paikallinen palvelu Yli 200 vuoden kokemuksella CompAir-tuotemerkki tarjoaa luotettavan ja kattavan kompressorien ja varusteiden sarjan kaikkiin käyttökohteisiin. CompAirin asiantuntevien jälleenmyyjien verkko ulottuu kaikille mantereille; saat käyttöösi globaalin asiantuntemuksen, todellisen lähipalvelun ja edistyksellisille laitteillemme oikeanlaisen tuen. Osana maailmanlaajuisen Gardner Denverin toimintaa CompAir edustaa paineilmajärjestelmien jatkuvan kehityksen huippua. Sen kompressorit kuuluvat markkinoiden energiatehokkaimpiin ja vähiten ympäristöä kuormittaviin; niiden käyttäjän on helppo saavuttaa ja jopa ylittää kestävän kehityksen tavoitteensa. CompAirin paineilmatuotteiden valikoima Edistyksellinen kompressoritekniikka Voidellut Ruuvikompressorit > Kiinteä- ja muuttuva nopeuksiset Mäntäkompressorit Siirrettävät kompressorit Öljyttömät Vesiruiskutteiset ruuvikompressorit > Kiinteä- ja muuttuva nopeuksiset Kaksivaiheiset ruuvikompressorit > Kiinteä- ja muuttuva nopeuksiset Mäntäkompressorit Suurnopeus turbokompressorit - Quantima Scroll-kompressorit Täydelliset paineilman käsittelylaitteet Suodattimet Jäähdytys- ja adsorptio kuivaimet Lauhteen käsittely Lämmön talteenotto Typpigeneraattori Nykyaikaiset ohjausjärjestelmät CompAir DELCOS-ohjaus SmartAir Master -vuorottelunohjaus iconn - valvontajärjestelmä CompAir kehittää tuotteitaan jatkuvasti ja pidättää siksi oikeuden muutoksiin. Kaikki tuotteet myydään yhtiön myyntiehtojen mukaisesti. Lisäarvoa palveluista Järjestelmän terveystarkastus Hyötysuhteen raportointi Vuotojen etsintä Johtava asiakastuki Räätälöidyt ratkaisut Paikalliset huoltokeskukset Alkuperäiset CompAir-osat ja voiteluaineet SARLIN OY AB PL 750, Helsinki Kayntiosoite: Kaivokselantie 3, Vantaa Puhelin: info@sarlin.com 573FI 01/18 CompAir on Gardner Denverin tuotemerkki
