Ruuvikompressorit CSD- ja CSDX-sarjat

Transkriptio

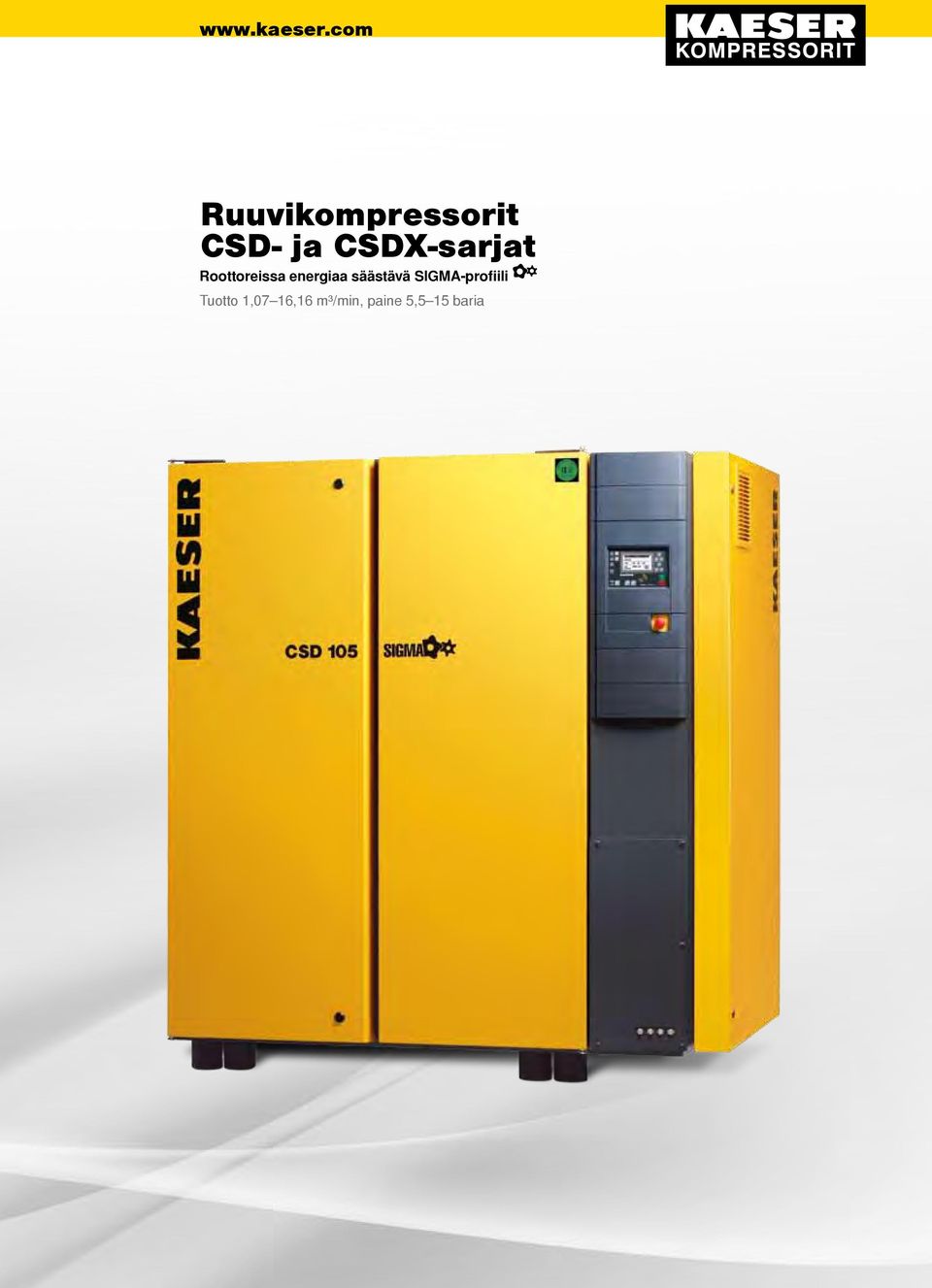

1 Ruuvikompressorit CSD- ja CSDX-sarjat Roottoreissa energiaa säästävä SIGMA-profiili Tuotto,07 6,6 m³/min, paine 5,5 5 baria

2 Sarja CSD(X) CSD/CSDX uusi mittapuu CSD- ja CSDX-sarjojen uuden sukupolven kompressoreilla nostaa entisestään paineilman saatavuudelle ja energiatehokkuudelle asetettua vaatimustasoa. Koneiden kotelointi on myös saanut täysin uuden, käyttäjäystävällisyydestä viestivän ulkoasun. CSD/CSDX nelinkertaista säästöä Nämä uudet laitteistot tuovat säästöä monessa suhteessa:. Roottorien virtausteknisesti optimoitu SIGMA-profiili parantaa ominaistehoa jopa 6 %.. Laitteissa on jo nyt EU:n alueella..05 pakollisiksi tulevat energiatehokkaat IE3-moottorit. 3. :-suorakäyttö siirtää moottorin tehon ilman välityshäviöitä ruuviyksikölle.. Sigma Control -kompressoriohjaus tehostaa energiansäästöä entisestään mukauttamalla tuoton optimaalisesti kulutukseen. Osa kokonaisuutta CSD- ja CSDX-sarjojen ruuvikompressorit ovat kuin luotuja teollisuudessa käytetyille paineilma-asemille, joilta odotetaan erinomaista energiatehokkuutta. Niiden sisäinen SIGMA CONTROL -ohjaus tarjoaa lukuisia kommunikointikanavia. Laitteistojen kytkentä esimerkiksi in SIGMA AIR MANAGERin kaltaisiin paineilmatuotannon hallintajärjestelmiin tai laitosten pääohjausjärjestelmiin on nyt helpompaa kuin koskaan. Huoltoystävällisyys tuo säästöä Laitteiston uusi design viestii viimeistellystä laadusta, mikä pätee myös huoltoystävälliseen sisärakenteeseen: kaikkiin huollon kannalta oleellisiin kohtiin on vaivaton pääsy suoraan koneen etupuolelta. Tämä säästää huollossa aikaa ja sitä kautta rahaa. Parempi jäähdytys -jäähdytyskonsepti, jossa jäähdyttimet sijaitsevat ulkopuolella, tarjoaa selviä etuja: ulkopuolelta imetty ilma pysyy viileämpänä, jolloin sen jäähdyttävä vaikutuskin on selvästi parempi. Lisäksi jäähdyttimien kunto on yhdellä silmäyksellä tunnistettavissa, ja tarvittaessa ne on helppo puhdistaa. Lämmön talteenotolla saavutettavissa oleva energiakustannusten säästö Paineilma-aseman hankintakustannukset Huoltokustannukset Teknisen optimoinnin tuoma energiakustannusten säästö Energiakustannukset Energiakustannusten mahdollinen säästöpotentiaali

3 Moduulirakenne erinomaiset suoritusarvot Kuva: CSD 5 T SFC

4 Sarja CSD(X) Tehokasta -laatua joka suhteessa Log-in successful Change password: Name: K Level: 5 Valid until: 0/0 SIGMA-profiililla ruuviyksikkö varustettu Jokaisen CSD- ja CSDX-laitteiston ytimen muodostaa energiaa säästävällä SIGMA-profiililla varustettu ruuviyksikkö. Se on virtausteknisesti optimoitu ja vaikuttaa oleellisesti siihen, että laitteistojen ominaisteho saa aivan uuden mittapuun. SIGMA CONTROL -ohjaus SIGMA CONTROL ohjaa ja valvoo tehokkaasti kompressorin käyntiä. Sen näyttö ja RFID-lukija mahdollistavat tehokkaan kommunikoinnin ja parantavat toimintavarmuutta. Monikäyttöiset liittimet lisäävät joustavuutta, ja SD-korttipaikka helpottaa ohjauksen päivittämistä. Sähköä säästävät IE3-moottorit Kaeserin CSD- ja CSDX-ruuvikompressorien käyttäjät voivat hyötyä tehokkailla IE3-moottoreilla saavutetusta energiansäästöstä jo kauan ennen kuin nämä moottorit tulevat EU:n alueella pakollisiksi (..05). Huoltoystävällisyys tuo säästöä Vaivaton pääsy kaikkiin huollon kannalta oleellisiin kohteisiin säästää aikaa ja rahaa. in kehittämä uudenlainen syklonierotin kuuluu vakiovarustukseen. Erotin on varustettu elektronisella lauhteenpoistimella.

5 Sarja CSD(X) T Laadukasta paineilmaa integroidulla jäähdytyskuivaimella Kytkennät -jäähdytyskuivaimen energiaa säästävä säätö -jäähdytyskuivaimen tuoma energiansäästö Jatkuvasti käyvä perinteinen jäähdytyskuivain Aika (min.) Energiaa säästävä säätö CSD(X)-T-laitteistoihin integroidun jäähdytyskuivaimen tehokkuuden takaa sen energiaa säästävä säätö. Kuivain käy vain silloin, kun kuivattua paineilmaa todella tarvitaan. Näin käyttäjä saa tarpeitaan vastaavan paineilmalaadun mahdollisimman taloudellisesti. Kaksinkertainen jäähdytys Kaksi erillistä tuuletinta ja jäähdyttimen erillinen kotelointi takaavat entistä luotettavamman jäähdytyksen. Kuivain pitää paineilman laadun tasaisen korkeana myös korkeissa ympäristölämpötiloissa. 3,5 kg 3,0 kg,5 kg,0 kg,5 kg,0 kg 0,5 kg 0 kg CSD 85 T Nyt CSD 05 T Ennen CSD 5 T (8 bar) CSD 5 T (/5 bar) Kuivaimen pienempi kuormitus Minimoidut kylmäainemäärät Käyttö- ja tuuletinmoottorien voitelunipat Kompressorista poistuva paineilma läpäisee ennen jäähdytyskuivaimeen saapumistaan uudenlaisen -syklonierottimen, joka poistaa paineilmasta lauhteen. Tämä pienentää kuivaimen energiankulutusta. Uudet CSD(X)-T-laitteet tyytyvät noin puoleen tähän saakka vaaditusta kylmäainemäärästä. Tämä säästää sekä kustannuksia että ympäristöä. Kuva: CSD 5 T

6 CSD(X) SFC -sarja nopeussäädetty kompressori parhaimmillaan Ominaistehon tarve (kw/m³/min) Perinteinen nopeussäätö Tehokas SFC-nopeussäätö Tuotto (m³/min) Optimoitu ominaisteho Vakaa paine Jokaisella kompressoriasemalla nopeussäädetty kompressori käy muita kompressoreja kauemmin. Sen vuoksi CSD(X)-SFC-mallit on suunniteltu mahdollisimman tehokkaiksi äärimmäisiä kierroslukuja välttäen. Tämä säästää energiaa, pidentää käyttöikää ja parantaa toimintavarmuutta. Käyttöpaine voidaan pitää vakaana ±0, barin tarkkuudella. Näin maksimipainetta voidaan alentaa, mikä puolestaan alentaa energiakustannuksia. Paineen vakauden ja kierrosluvun välinen yhtyes on suoraan luettavissa SIGMA CONTROL -ohjauksen näytöltä. Siemens-taajuusmuuttaja Häiriötön Kuva: CSDX 65 SFC Käyttö- ja tuuletinmoottorien voitelunipat Nopeussäädetyissä SFC-kompressoreissa käytetään Siemens-taajuusmuuttajia. Ne mahdollistavat paitsi erinomaisen hyötysuhteen myös luotettavan kommunikaation taajuusmuuttajan kytkentäkaapin ja kompressoriohjauksen välillä. Taajuusmuuttajan kytkentäkaapin ja SIGMA CONTROL :n sähkömagneettinen yhteensopivuus sekä yksittäiskomponentteina että laitteistokokonaisuutena on luonnollisesti testattu ja sertifioitu niiden vaatimusten mukaisesti, jotka EMC-direktiivi asettaa teollisuusverkoille (EN 550: luokka A). Varma on aina varmaa.

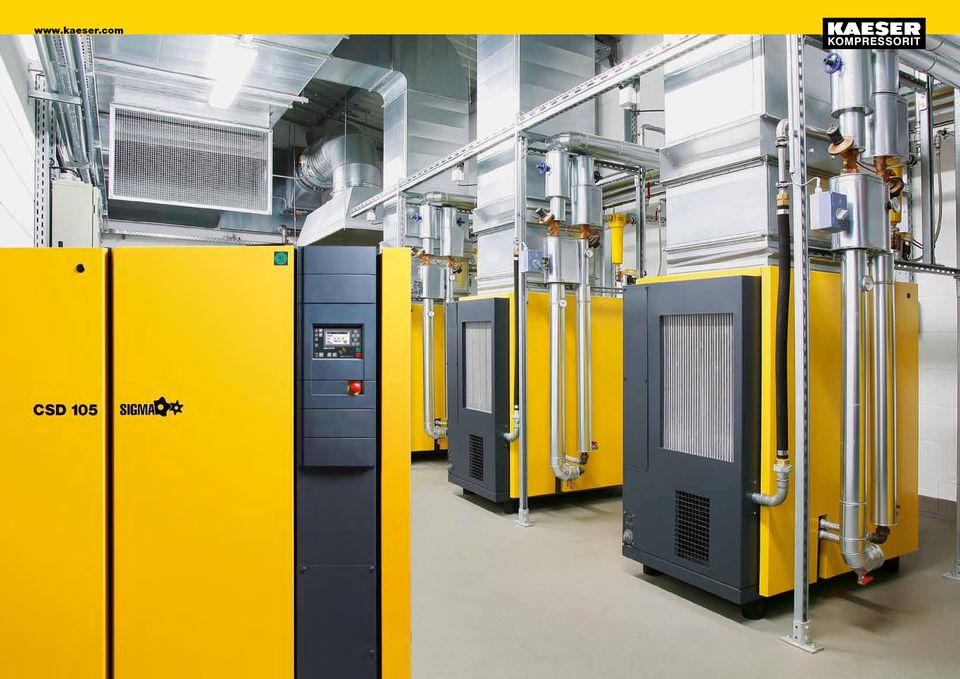

7

8 Varustus Rakenne Laitteistokokonaisuus Käyttövalmis, täysin automaattinen, tehokkaasti äänieristetty, tärinävaimennettu, jauhepinnoitetut paneelit; soveltuu +5 C:n ympäristölämpötiloihin saakka. Huoltoystävällinen rakenne: moottorin laakerit (myös tuuletinmoottorin) ulkopuolelta voideltavissa. Alkuperäinen SIGMA-profiililla varustettu yksivaiheinen -ruuviyksikkö, jossa roottorien optimaalisen jäähdytyksen takaava jäähdytysöljyn ruiskutus, :-suorakäyttö. Ilman ja jäähdytysöljyn kierto Esisuodattava imuilmansuodatin; imupuolen äänenvaimennin, pneumaattinen imu- ja paineenpoistoventtiili; kolminkertaisesti erottava jäähdytysöljyn erotusjärjestelmä; varoventtiili, minimipainetakaiskuventtiili, termostaattiventtiili ja jäähdytysöljysuodatin jäähdytysöljykierrossa, jäähdytysöljyn- ja paineilman jäähdytin. Nopeussäädetty tuuletinmoottori (CSDX), syklonierotin, jossa elektronisesti ohjattu, ilman painehäviöitä toimiva ja energiaa säästävä lauhteenpoistin. Putkitus ja syklonierotin jaloteräksestä. Jäähdytyskuivain (T-mallit) Scroll-kylmäkompressori, jossa energiaa säästävä katkaisutoiminto; kytketty kompressorimoottorin käyntiin valmiustilassa. Vaihtoehtoisena valintana myös jatkuva käynti. Elektronisesti ohjattu, energiaa säästävä lauhteenpoistin; minimoitu kylmäainemäärä. Sähköosat Premium efficiency -käyttömoottori (IE3), käämityksen lämpötilan mittaava PT00-anturi moottorin valvomiseksi, kytkentäkaappi IP 5, kytkentäkaapin tuuletin, automaattinen tähtikolmiokontaktoriyhdistelmä, ylikuormitusrele, ohjausvirtamuuntaja. SFC-versiossa lisäksi taajuusmuuttaja. Perusversio Imusuodatin Imuventtiili Käyttömoottori SIGMA CONTROL Öljynerotinsäiliö Eriväriset LEDit (vihreä, keltainen, punainen) osoittavat käyntitilan; selväkielinen näyttö, 30 valinnaista käyttökieltä (myös suomi), kuvakkein varustetut kalvonäppäimet; täysautomaattinen valvonta ja säätö, vakiovaihtoehtoina Dual-, Quadro-, Vario- ja Dynamicsäätö sekä jatkuva käynti. Liitännät: Ethernet; lisäksi valinnaiset kommunikaatiomoduulit seuraaville: Profibus, Modbus, Profinet ja Devicenet. Korttipaikka SD-muistikortille tietojen tallennusta ja päivityksiä varten. RFIDlukija, web-palvelin. Paineilman jälkijäähdytin Syklonierotin Lauhteenpoistin (Eco Drain) Jäähdytysöljyn jäähdytin Jäähdytysöljysuodatin Radiaalipuhallin Kuvat Näkymä edestä Näkymä takaa Näkymä vasemmalta CSD 3D-näkymä T SFC -versio Näkymä oikealta 0 CSD T Imusuodatin 60 CSD T SFC Imuventtiili Käyttömoottori Öljynerotinsäiliö Paineilman jälkijäähdytin CSDX Syklonierotin Lauhteenpoistin (Eco Drain) Jäähdytysöljyn jäähdytin CSDX T Jäähdytysöljysuodatin 50 CSDX T SFC Radiaalipuhallin Kytkentäkaappi ja integroitu SFC-taajuusmuuttaja Jäähdytyskuivain 90

9 Varustus Rakenne Laitteistokokonaisuus Käyttövalmis, täysin automaattinen, tehokkaasti äänieristetty, tärinävaimennettu, jauhepinnoitetut paneelit; soveltuu +5 C:n ympäristölämpötiloihin saakka. Huoltoystävällinen rakenne: moottorin laakerit (myös tuuletinmoottorin) ulkopuolelta voideltavissa. Alkuperäinen SIGMA-profiililla varustettu yksivaiheinen -ruuviyksikkö, jossa roottorien optimaalisen jäähdytyksen takaava jäähdytysöljyn ruiskutus, :-suorakäyttö. Ilman ja jäähdytysöljyn kierto Esisuodattava imuilmansuodatin; imupuolen äänenvaimennin, pneumaattinen imu- ja paineenpoistoventtiili; kolminkertaisesti erottava jäähdytysöljyn erotusjärjestelmä; varoventtiili, minimipainetakaiskuventtiili, termostaattiventtiili ja jäähdytysöljysuodatin jäähdytysöljykierrossa, jäähdytysöljyn- ja paineilman jäähdytin. Nopeussäädetty tuuletinmoottori (CSDX), syklonierotin, jossa elektronisesti ohjattu, ilman painehäviöitä toimiva ja energiaa säästävä lauhteenpoistin. Putkitus ja syklonierotin jaloteräksestä. Jäähdytyskuivain (T-mallit) Scroll-kylmäkompressori, jossa energiaa säästävä katkaisutoiminto; kytketty kompressorimoottorin käyntiin valmiustilassa. Vaihtoehtoisena valintana myös jatkuva käynti. Elektronisesti ohjattu, energiaa säästävä lauhteenpoistin; minimoitu kylmäainemäärä. Sähköosat Premium efficiency -käyttömoottori (IE3), käämityksen lämpötilan mittaava PT00-anturi moottorin valvomiseksi, kytkentäkaappi IP 5, kytkentäkaapin tuuletin, automaattinen tähtikolmiokontaktoriyhdistelmä, ylikuormitusrele, ohjausvirtamuuntaja. SFC-versiossa lisäksi taajuusmuuttaja. Perusversio Imusuodatin Imuventtiili Käyttömoottori SIGMA CONTROL Öljynerotinsäiliö Eriväriset LEDit (vihreä, keltainen, punainen) osoittavat käyntitilan; selväkielinen näyttö, 30 valinnaista käyttökieltä (myös suomi), kuvakkein varustetut kalvonäppäimet; täysautomaattinen valvonta ja säätö, vakiovaihtoehtoina Dual-, Quadro-, Vario- ja Dynamicsäätö sekä jatkuva käynti. Liitännät: Ethernet; lisäksi valinnaiset kommunikaatiomoduulit seuraaville: Profibus, Modbus, Profinet ja Devicenet. Korttipaikka SD-muistikortille tietojen tallennusta ja päivityksiä varten. RFIDlukija, web-palvelin. Paineilman jälkijäähdytin Syklonierotin Lauhteenpoistin (Eco Drain) Jäähdytysöljyn jäähdytin Jäähdytysöljysuodatin Radiaalipuhallin Kuvat Näkymä edestä Näkymä takaa Näkymä vasemmalta CSD 3D-näkymä T SFC -versio Näkymä oikealta 0 CSD T Imusuodatin 60 CSD T SFC Imuventtiili Käyttömoottori Öljynerotinsäiliö Paineilman jälkijäähdytin CSDX Syklonierotin Lauhteenpoistin (Eco Drain) Jäähdytysöljyn jäähdytin CSDX T Jäähdytysöljysuodatin 50 CSDX T SFC Radiaalipuhallin Kytkentäkaappi ja integroitu SFC-taajuusmuuttaja Jäähdytyskuivain 90

10 Tekniset tiedot Perusversio T integroidulla jäähdytyskuivaimella varustettu versio (kylmäaine R 3a) Malli Käyttöpaine Koko laitteiston tuotto * eri käyttöpaineissa Maks. ylipaine Moottorin nimellisteho Mitat L x S x K Paineilmaliitäntä Äänenpainetaso ** Paino Malli Käyttöpaine Koko laitteiston tuotto * eri käyttöpaineissa Maks. ylipaine Moottorin nimellisteho Jäähdytyskuivaimen tehonotto ** Mitat L x S x K Paineilmaliitäntä Äänenpainetaso ** Paino bar m³/min bar kw mm db (A) kg 7,5 8,6 8,5 bar m³/min bar kw kw mm db (A) kg 7,5 8,6 8,5 CSD , x 0 x 900 G CSD 85 T 0 6,89 5 0,8 60 x 0 x 900 G , ,50 5 7,5 0, 8,5 7,5 0, 8,5 CSD , x 0 x 900 G 7 90 CSD 05 T 0 8,8 55 0,8 60 x 0 x 900 G , ,7 5 7,5,0 8,5 7,5,0 8,5, CSD 5 0 0,0 3 8, x 0 x 900 G 7 30 CSD 5 T 0 0,0 3 8, ,8 60 x 0 x 900 G ,5 3,7 8,5 7,5 3,7 8,5 CSDX 0 0, x 90 x 950 G CSDX 0 T 0,83 75, 50 x 90 x 950 G , ,86 5 7,5 6,6 8,5 7,5 6,6 8,5 CSDX , x 90 x 950 G 7 95 CSDX 65 T 0 3,53 90, 50 x 90 x 950 G 7 0 3,9 5 3,9 5 SFC nopeussäädetyllä käytöllä varustettu versio T SFC nopeussäädetyllä käytöllä ja integroidulla jäähdytyskuivaimella varustettu versio Malli Käyttöpaine Koko laitteiston tuotto * eri käyttöpaineissa Maks. ylipaine Moottorin nimellisteho Mitat L x S x K Paineilmaliitäntä Äänenpainetaso ** Paino Malli Käyttöpaine Koko laitteiston tuotto * eri käyttöpaineissa Maks. ylipaine Moottorin nimellisteho Jäähdytyskuivaimen tehonotto ** Mitat L x S x K Paineilmaliitäntä Äänenpainetaso ** Paino bar m³/min bar kw mm db (A) kg 7,5,95-8,08 8,5 bar m³/min bar kw kw mm db (A) kg 7,5,95-8,08 8,5 CSD 85 SFC 0,8-6, x 0 x 900 G 7 60 CSD 85 T SFC 0,8-6,9 5 0,8 60 x 00 x 900 G 7 0 3,07-5,9 5 3,07-5,9 5 7,5,9-9,85 8,5 7,5,9-9,85 8,5 CSD 05 SFC 0,90-8, x 0 x 900 G CSD 05 T SFC 0,90-8, ,8 60 x 0 x 900 G ,36-6,88 5 3,36-6,88 5 7,5,8 -,00 8,5 7,5,8 -,00 8,5, CSD 5 SFC 0,05-0,53 3,79-8, x 0 x 900 G 7 00 CSD 5 T SFC 0,05-0,53 3,79-8, ,8 60 x 0 x 900 G ,5 3,39-3,7 8,5 7,5 3,39-3,7 8,5 CSDX 0 SFC 0,8 -, x 90 x 950 G CSDX 0 T SFC 0,8 -,33 75, 50 x 90 x 950 G ,90-9,73 5 3,90-9,73 5 7,5 3,8-5,8 8,5 7,5 3,8-5,8 8,5 CSDX 65 SFC 0 3,9-3, x 90 x 950 G CSDX 65 T SFC 0 3,9-3,8 90, 50 x 90 x 950 G ,70 -,70 5 3,70 -,70 5 * ) Koko laitteiston tuoton mittaus ISO 7: 009 -standardin liitteen C mukaisesti: absoluuttimen tulopaine bar (a), ilman ja jäähdytysilman tulolämpötila 0 C. ** ) ISO 5 -standardin ja ISO 96- -perusstandardin mukainen äänenpainetaso; toleranssi: ± 3 db(a).

11 Alasta ja käyttökohteesta riippuen voitte valita haluamanne jälkikäsittelyasteen: Jälkikäsittely jäähdytyskuivaimella (painekastepiste +3 C) Käyttöesimerkkejä: ISO standardin mukainen jälkikäsittelyaste Puhdasilma- ja puhdastilatekniikka Meijerit, panimot Ravinto- ja nautintoaineiden valmistus Erityisen puhdas kuljetusilma, kemialliset laitokset Puhdasilma- ja puhdastilatekniikka Lääketeollisuus Kutomakoneet, valokuvalaboratoriot Ruiskumaalaus, jauhepinnoitus Pakkaus, ohjaus- ja instrumentti-ilma Paineilma yleiseen tehdaskäyttöön, erityiset laatuvaatimukset täyttävä hiekkapuhallus Kuulapuhallus Kuulapuhallus ilman erityisiä laatuvaatimuksia Jätevesijärjestelmät Ei erityisiä laatuvaatimuksia Pöly Vesi Öljy Bakteerit Tiedustele erikseen Tiedustele erikseen FST FE Tiedustele erikseen FST ACT FE -ruuvikompressori Muu laitteisto FST FD Tiedustele erikseen Jos paineilmaverkostoa ei ole suojattu pakkaselta: Jälkikäsittely adsorptiokuivaimella (painekastepiste 70 C:seen saakka) Puhdasilma- ja puhdastilatekniikka Lääketeollisuus, meijerit, panimot Mikrosirujen valmistus, optiikka, ravinto- ja nautintoaineiden valmistus Maalauslaitteistot Puhdasilma- ja puhdastilatekniikka Prosessi-ilma, lääketeollisuus Valokuvalaboratoriot Erityisen kuiva kuljetusilma, ruiskumaalaus, hienosäätimet Pöly Vesi Öljy Bakteerit Tiedustele erikseen Tiedustele erikseen -3 Tiedustele erikseen FST FE Tiedustele erikseen FG FD FFG ACT FD * * FF FF FB * * FC T ECD Kompressori THNF AT FE ECD Asennus paineilman tarpeen vaihdellessa voimakkaasti Suodatin Paineilmasäiliö T ZK Aquamat *Jäähdytyskuivaimessa, sarjoihin TG TI FE-mikrosuodatin saatavana valinnaisena lisävarusteena. Asennus paineilman tarpeen vaihdellessa voimakkaasti Suodatin Paineilmasäiliö AT FE ZK Kompressori THNF Aquamat Kiintoaineet/pöly Luokka 0 Erikokoisten hiukkasten enimmäismäärä per m 3 (d = µm)* 0, d 0,5 0,5 d,0,0 d 5,0 esim. puhdasilma- ja puhdastilatekniikka; lisätietoja iltä ei määritelty ei määritelty ei määritelty ei määritelty ei määritelty Luokka Hiukkastiheys Cp [mg/m³]* 6 0 < Cp < Cp 0 X Cp > 0 Vesi Luokka 0 Painekastepiste [ C] esim. puhdasilma- ja puhdastilatekniikka; lisätietoja iltä 70 C 0 C 3 0 C + 3 C C C Luokka Nestemäisen veden pitoisuus CW [g/m³]* 7 CW 0,5 8 0,5 < CW < CW 0 X CW 0 Öljy Lyhenteet THNF ZK ECD FB / FC FD FE / FF FG FFG T AT ACT FST Aquamat Luokka 0 Kokonaisöljypitoisuus (nestemäinen, aerosoli, kaasumainen) [mg/m³]* esim. puhdasilma- ja puhdastilatekniikka; lisätietoja iltä 0,0 0, 3,0 5,0 X > 5,0 pussisuodatin syklonierotin ECO DRAIN esisuodatin jälkisuodatin mikrosuodatin aktiivihiilisuodatin mikro-aktiivihiilisuodatinyhdistelmä jäähdytyskuivain adsorptiokuivain aktiivihiilitorni steriilisuodatin Aquamat-lauhteenkäsittelyjärjestelmä paineilmaverkoston täyttöjärjestelmä ISO 8573-:n (00) mukainen paineilman laatuluokitus *) Standardiolosuhteissa: 0 C, bar (a), ilmankosteus 0 % KOMPRESSORIT Oy Tiilitie Vantaa Puh. (09) Faksi (09) Sähköposti: info.finland@kaeser.com P-65/8FI/ Oikeus teknisiin muutoksiin pidätetään.
