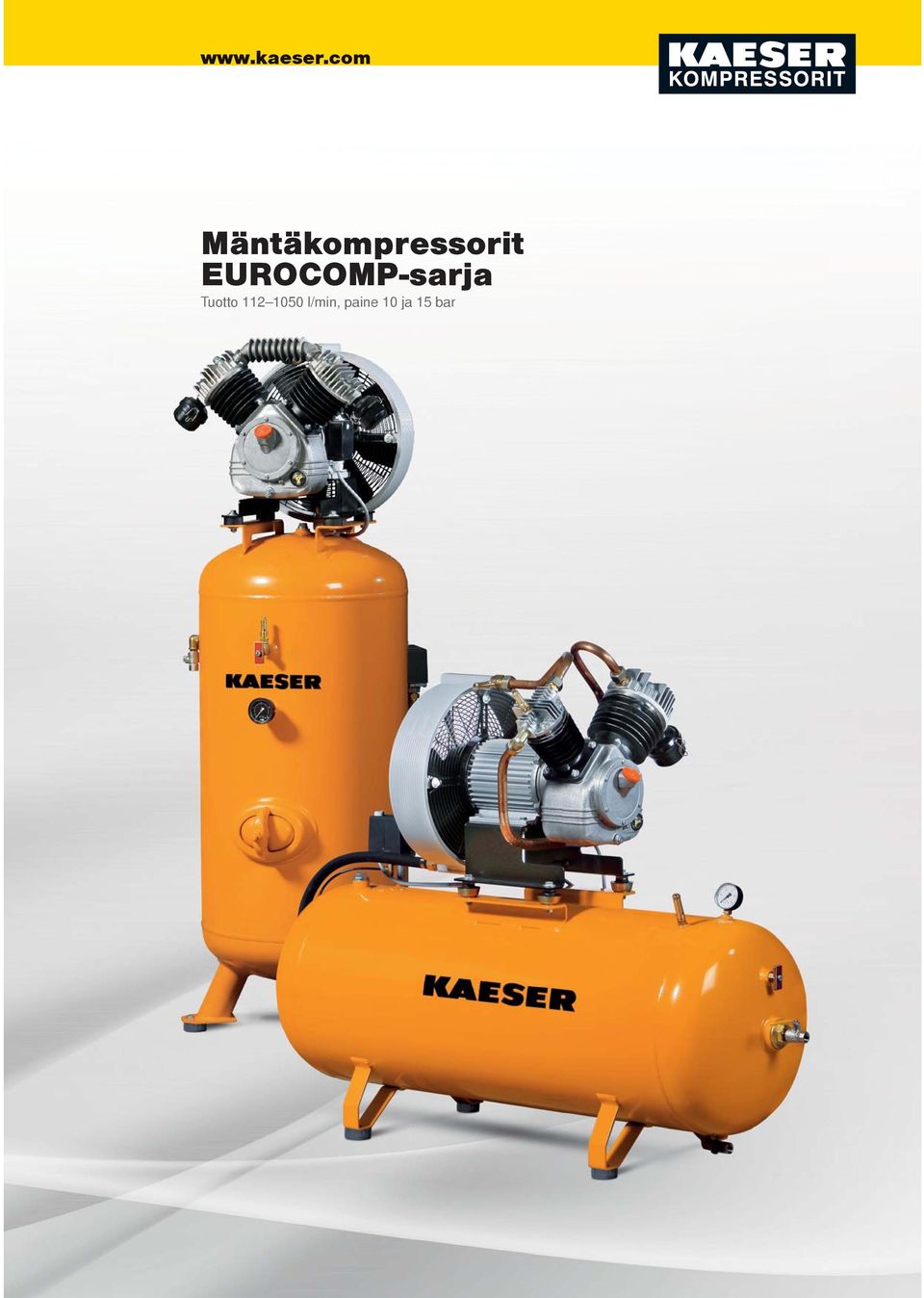

Mäntäkompressorit EUROCOMP-sarja Tuotto l/min, paine 10 ja 15 bar

Transkriptio

1 Mäntäkompressorit Tuotto l/min, paine 10 ja 15 bar

2 EUROCOMP kestävä ratkaisu käsityöaattien tarpeisiin Kiinteästi asennettavia EUROCOMP-mäntäkompressoreja on jo vuosien ajan käytetty menestyksekkäästi käsityöaateissa, verstaissa ja teollisuudessa. Asiakkaan valinnan mukaan kompressori voidaan varustaa joko vaaka- tai pystymallisella paineilmasäiliöllä, ja tarvittaessa paineilmasäiliö voidaan sijoittaa myös erikseen. Valikoimastae löytyy sopiva vaihtoehto jokaiseen käyttökohteeseen. Eneän laatua vuosiksi eteenpäin Alhaiset paineilmalämpötilat EUROCOMP-mäntäkompressorien tehokas jäähdytysjärjestelmä lukuisine jäähdytysripoineen ja tehokkaine tuulettimineen pitää paineilman ja öljyn lämpötilat alhaisina. Näin kompressorien ja paineilmatyökalujen toimintavarmuus paranee ja käyttöikä pitenee. Alumiinisen jälkijäähdyttimen rengasmainen muoto muodostaa samalla tehokkaan kosketussuojan. Huoltovapaa voimansiirto Käyttömoottori ja kompressorilohko on suoraan kytketty toisiinsa. Näin voimansiirto tapahtuu ilman häviöitä. Alhaiset kierrosluvut lisäävät tehokkuutta ja pidentävät kaikkien liikkuvien komponenttien käyttöikää. Kaksinkertainen tärinänvaimennus KAESERin n mäntäkompressoreissa on vakiona kaksinkertainen tärinänvaimennus. Se neutralisoi pitkälti edestakaisin liikkuvien massojen vaikutukset. Näin äänitaso pysyy alhaisena eikä lattiaan kohdistu värähtelyä. Äänieristys valinnan mukaan Tarvittaessa EUROCOMP-kompressorien jo ennestään alhaista äänitasoa voidaan äänieristyskotelolla alentaa vieläkin eneän (jopa 10 db(a)). Laitteet voidaan haluttaessa toimittaa valmiiksi koteloituina, mutta tehokas äänieristyskotelo on mahdollista asentaa myös jälkikäteen. "Made in Germany" takaa laadun EUROCOMP-mäntäkompressorien edut: Myös pääkomponentit kompressorilohko ja sähkömoottori ovat saksalaisia laatuvalmisteita. Tästä laadusta hyötyvät käyttäjät. suurean ilmamäärän ja pideän käyttöiän muodossa. EUROCOMP-kompressorit on suunniteltu ja myös valmistettu vuosia jatkuvaan rasittavaan verstaskäyttöön. Kuva:

3 Laatua osa osalta Laadukas KAESER-kompressorilohko Korkealaatuisista materiaaleista valmistetun KAESER-kompressorilohkon edut voidaan tiivistää kolmeen sanaan: tehokas, taloudellinen ja pitkäikäinen. Tehokas jäähdytys EUROCOMP-mäntäkompressorien tehokas jäähdytysjärjestelmä lukuisine jäähdytysripoineen ja tehokkaine tuulettimineen pitää paineilman ja öljyn lämpötilat alhaisina. Tämä parantaa laitteiden toimintavarmuutta ja pidentää käyttöikää. Ruostumattomat venttiilit Iskunrajoittimella varustetuissa venttiileissä on jaloteräksestä valmistetut venttiilinkielet. Tämä parantaa läön poisjohtamista ja ehkäisee öljykarstan muodostumista. Myös venttiilien tiiviys paranee, jolloin niiden käyttöikä pitenee ratkaisevasti. Made in Germany Luonnollisesti myös pääkomponentit kompressorilohko ja sähkömoottori ovat saksalaisia laatuvalmisteita. EUROCOMP-kompressorit on suunniteltu ja myös valmistettu vuosia jatkuvaan rasittavaan verstaskäyttöön. 4 5

4 Sopiva ratkaisu jokaiseen käyttökohteeseen Vaakamalli Vaakatasossa olevalla paineilmasäiliöllä varustettu EUROCOMP-mäntäkompressori on erityisen kysytty verstaskäytössä. Pystymalli Tilaa säästävä, pystymallisella säiliöllä varustettu versio. Säiliöissä niin vaaka- kuin pystymallisissakin on sisäpuolella korroosiolta suojaava pinnoite (350 litraan saakka). Kompressoriyksikkö erikseen toimitettuna Korvaavana hankintana tai kytkettäväksi jo olemassa oleviin, säiliöllä varustettuihin järjestelmiin kompressoriyksikkö voidaan toimittaa myös erikseen. Äänieristyskotelo asiakkaan toiveiden mukaan EUROCOMP-mäntäkompressorin tehokas äänieristyskotelo voidaan asiakkaan toivomuksesta asentaa jo tehtaalla, mutta se voidaan asentaa kätevästi myös jälkikäteen. 6 7

5 Varustus Käyttökohde Kompressori ilmajäähdytteinen, rengasvoideltu kompressorilohko (2,4 kw:iin saakka roiskevoitelu) äänivaimennettu imuilmansuodatin tehokas läönpoisto alumiinisten sylinterikansien ja jäähdytysputkien kautta alumiinikennorakenteinen jälkijäähdytin, joka samalla toimii kosketussuojana (3 kw:sta alkaen) hiljaiset ja kevyet kieliventtiilit öljyntäyttöaukko, huohotin, öljynpoistotulppa, öljylasi suorakytkentä moottorin ja kompressorin välillä kompressorin, moottorin ja paineilmasäiliön välissä tärinänvaimentimet ja joustava paineilmaletku tärinänvaimentimet paineilmasäiliön jaloissa Valinnaiset varusteet (eivät sis. hintaan) äänieristyskotelo käyttötuntimittari hälytyskosketin paineilmasäiliöön asennettu automaattinen tai elektroninen lauhteenpoistin ruuvattavat konejalat synteettinen tai elintarvikkeille soveltuva öljy verkkokaapeli 3 m tai 5 m, joko CE-pistokkeellinen tai ilman öljytason valvonta (automaattinen katkaisu minimitason alittuessa) Moottori nelinapainen, 1 min-1, kolmivaihevirta 400 V / 50 Hz suojaus IP54, rakenne B 15 integroitu aksiaalipuhallin, joka jäähdyttää sekä kompressoria että moottoria KAESER DRAIN -lauhteenpoistin Lisävarusteet Mäntäkompressorien edullinen KAESER DRAIN -lauhteenpoistin hyödyntää laitteen sautuksen yhteydessä vapautuvan paineilman, joka tähän asti on jäänyt hyödyntämättä. -kompressoreille tarkoitetussa versiossa on lisäksi käsikäyttö, jolla helposti voidaan tarkastaa lauhteenpoiston toimivuus. EUROCOMP-mäntäkompressori verstaskäytössä Tähtikolmiokäynnistin Elektroninen lauhteenpoistin Paineilman kuivaimet Paineilmasäiliöt Kytkentäkaappi, jossa automaattinen tähtikolmiokontaktoriyhdistelmä. Pöly- ja roiskevesisuojattu, IP 54. Käyttötuntimittari ja KAESER CONTROL -valvontamoduuli (vaaditaan 5,5 kw:n moottoritehosta alkaen). Kapasitiivisella pinnankorkeusanturilla varustettu ECO DRAIN -lauhteenpoistin paineilmasäiliöön asennettavaksi. Toimitus sisältää kaikki asennus- ja liitäntäosat. Paineilman lisäkuivaus kykenee estämään käyttöhäiriöt, tuotannon keskeytykset sekä kalliit huolto- ja korjaustoimenpiteet. KAESER-paineilmakuivaimet täydentävät ihanteellisesti EUROCOMP-mäntäkompressoreita. EUROCOMP-kompressoriyksikköjen yhteydessä käytetään pystysäiliöitä. Kuumasinkitys antaa säiliöille optimaalisen korroosiosuojan. AD2000-standardin mukainen suunnittelu mahdollistaa pitkät tarkastusvälit. 8 9

6 Tekniset tiedot EUROCOMP vaakatasossa oleva säiliö EUROCOMP pystysäiliö 1-vaiheinen, 1-stufig, bar bar 2-vaiheinen, 2-stufig, bar bar 1-vaiheinen, 1-stufig, bar bar 2-vaiheinen, 2-stufig, bar bar Ansaugvolumen Imutilavuus eff Tehollinen. Liefermenge tuotto 1) bei 6 bar 6 bar l/min eff Tehollinen. Liefermenge tuotto 1) bei 8 bar 8 bar l/min eff Tehollinen. Liefermenge tuotto 1) bei 12 bar 12 bar l/min Druckbehälterinhalt Säiliön tilavuus Paineilmasäiliö Druckbehälter sisäpuolelta innenbeschichtet pinnoitettu Moottorin Motorleistung teho 2) 400 V kw 1,7 2, ,5 7,5 1, ,5 7,5 Motorleistung Moottorin teho 2) 230 V kw Zylinderzahl Sylinterien lukumäärä Schalldruckpegel Äänenpainetaso 3) 3) db(a) Leveys Breite Syvyys Tiefe Korkeus Höhe Massa Masse kg Äänieristävä Ausführung mit kotelointi Schalldähaube Äänenpainetaso Schalldruckpegel 3) db(a) Leveys Breite Syvyys Tiefe Korkeus Höhe Massa Masse kg Imutilavuus Ansaugvolumen Tehollinen eff. Liefermenge tuotto 1) bei 6 bar 6 bar l/min Tehollinen eff. Liefermenge tuotto 1) bei 8 bar 8 bar l/min Tehollinen eff. Liefermenge tuotto 1) bei 12 bar 12 bar l/min Säiliön Druckbehälter tilavuusinnenbeschichtet Paineilmasäiliö Druckbehälter sisäpuolelta innenbeschichtet pinnoitettu Moottorin Motorleistung teho 2) 400 V kw 2, , ,5 7,5 Motorleistung Moottorin teho 2) 230 V kw Zylinderzahl Sylinterien lukumäärä Schalldruckpegel Äänenpainetaso 3) 3) db(a) Breite Leveys Tiefe Syvyys Höhe Korkeus Masse Massa kg Ausführung Äänieristävä mit kotelointi Schalldähaube Schalldruckpegel Äänenpainetaso 3) 3) db(a) Breite Leveys Tiefe Syvyys Höhe Korkeus Masse Massa kg EUROCOMP kompressoriyksiköt (ilman paineilmasäiliötä) 1) Tehollisen tuoton mittaus ISO standardin mukaisesti 2) Sähköliitäntä: 400 V, 3 Ph, 50 Hz; 230 V, 1 Ph, 50 Hz 340-G 440-G 1-vaiheinen, 1-stufig, bar bar 630-G 840-G 1100-G 1-G G G 2-vaiheinen, 2-stufig, bar bar G G G G 3) Äänenpainetaso ISO standardin ja ISO perusstandardin mukaisesti maksimikäyttöpaineessa; toleranssi: ± 3 db(a) ZUA-tyyppihyväksyntä ei vaadi erillistarkastusta Ansaugvolumen Imutilavuus eff Tehollinen. Liefermenge tuotto 1) bei 6 bar 6 bar l/min Tehollinen eff. Liefermenge tuotto 1) bei 8 bar 8 bar l/min Tehollinen eff. Liefermenge tuotto 1) bei 12 bar 12 bar l/min Motorleistung Moottorin teho 2) 400 V kw 1,7 2, ,5 7,5 1,1 1, ,5 7,5 Sylinterien Zylinderzahl lukumäärä Äänenpainetaso Schalldruckpegel 3) db(a) Breite Leveys Tiefe Syvyys Höhe Korkeus Masse Massa kg euer- Ohjauskomponentit, und Verbindungsteile liitäntäosat inklusive ja letku Schlauchleitung Äänieristävä Ausführung mit kotelointi Schalldähaube Äänenpainetaso Schalldruckpegel 3) db(a) Leveys Breite Syvyys Tiefe Korkeus Höhe Massa Masse kg
