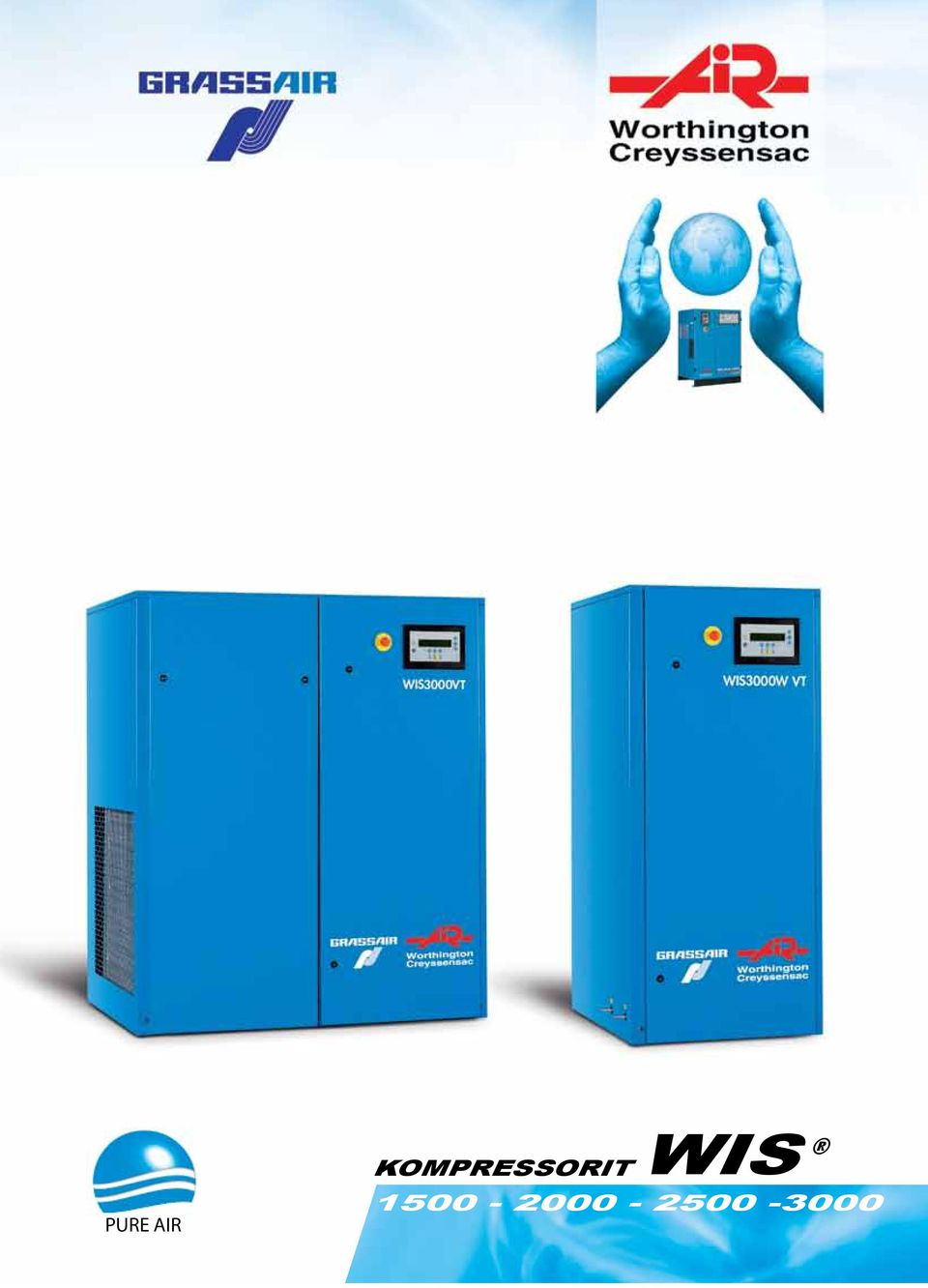

1 PURE AIR KOMPRESSORIT WIS

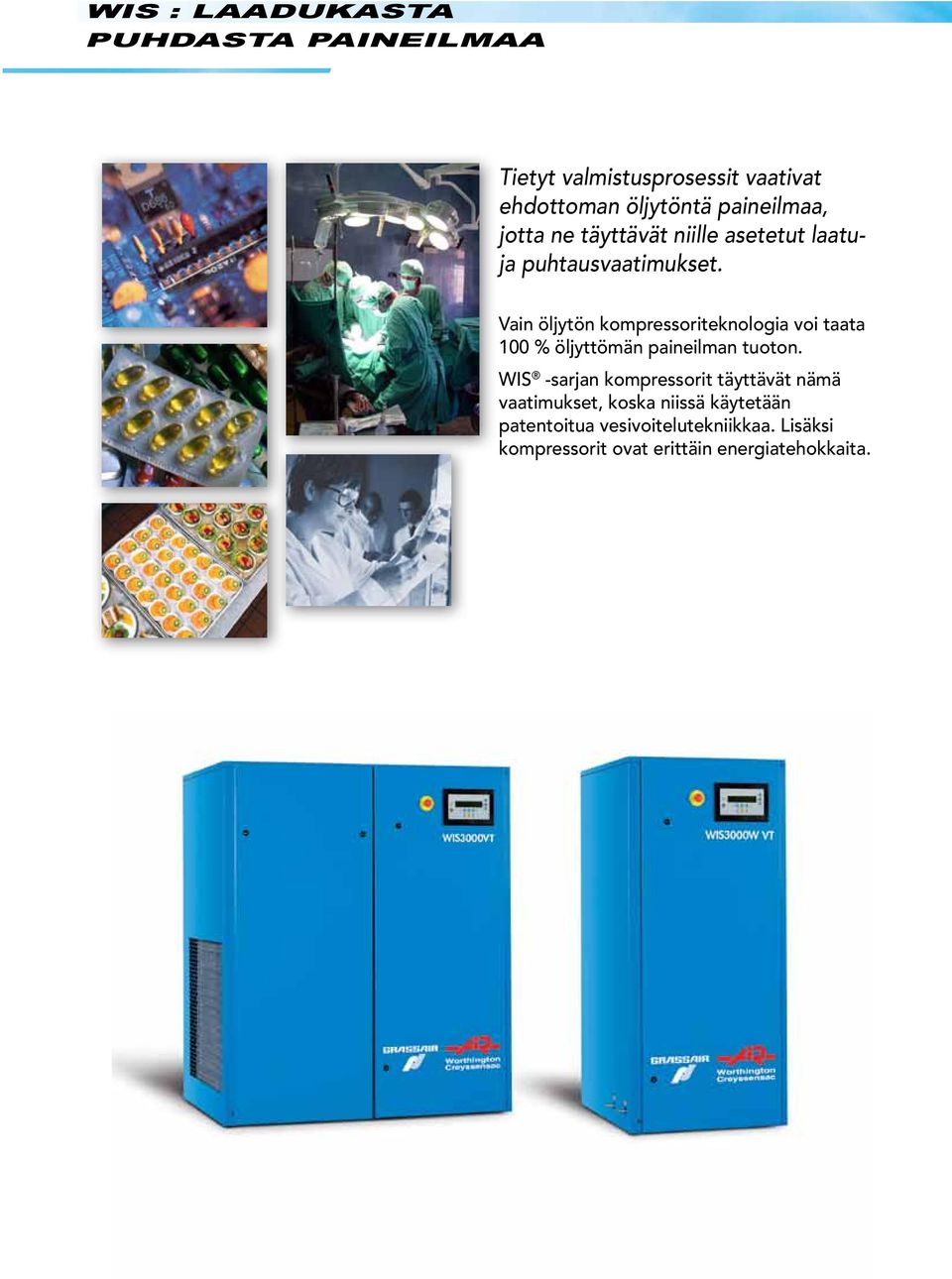

2 WIS : LAADUKASTA PUHDASTA PAINEILMAA Tietyt valmistusprosessit vaativat ehdottoman öljytöntä paineilmaa, jotta ne täyttävät niille asetetut laatuja puhtausvaatimukset. Vain öljytön kompressoriteknologia voi taata 100 % öljyttömän paineilman tuoton. WIS -sarjan kompressorit täyttävät nämä vaatimukset, koska niissä käytetään patentoitua vesivoitelutekniikkaa. Lisäksi kompressorit ovat erittäin energiatehokkaita.

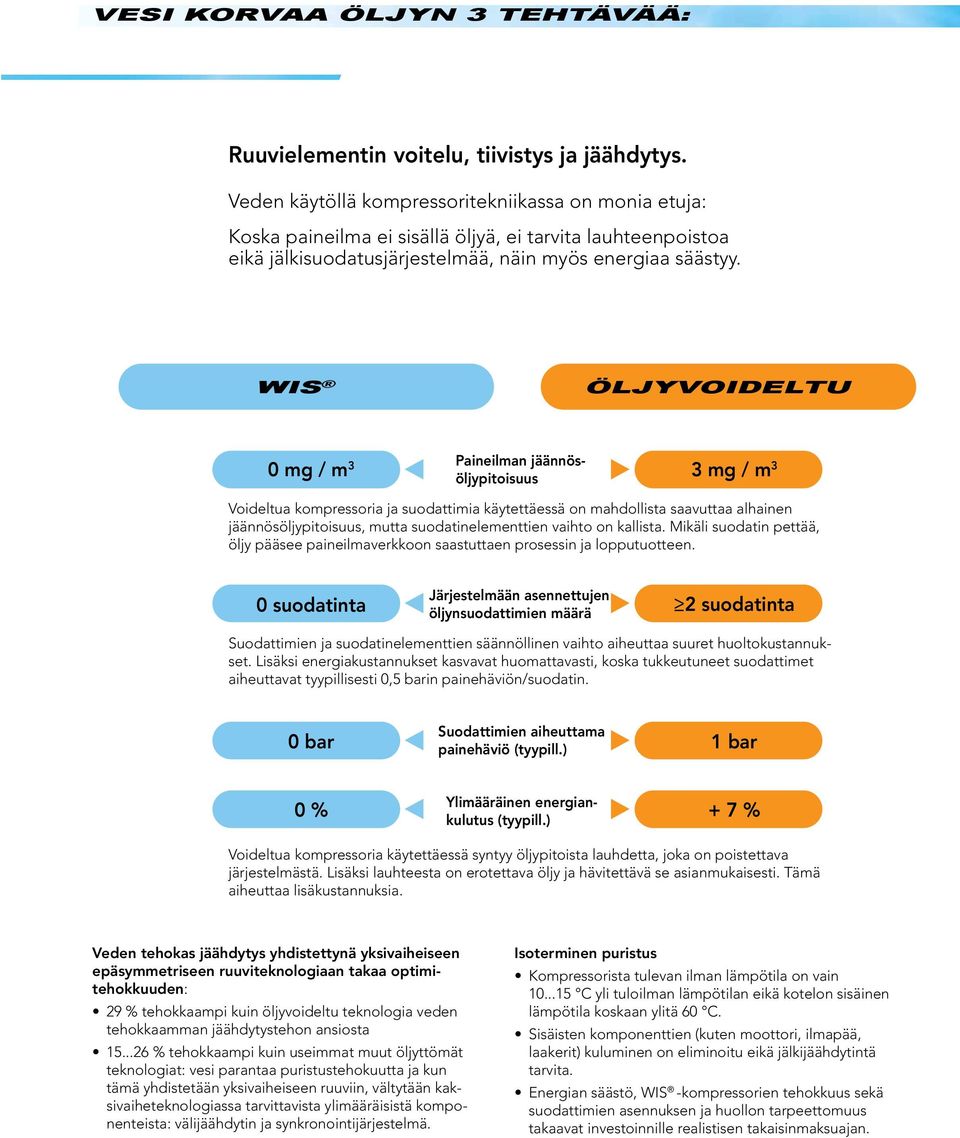

3 VESI KORVAA ÖLJYN 3 TEHTÄVÄÄ: Ruuvielementin voitelu, tiivistys ja jäähdytys. Veden käytöllä kompressoritekniikassa on monia etuja: Koska paineilma ei sisällä öljyä, ei tarvita lauhteenpoistoa eikä jälkisuodatusjärjestelmää, näin myös energiaa säästyy. WIS ÖLJYVOIDELTU Paineilman jäännösöljypitoisuus 0 mg / m 3 3 mg / m 3 Voideltua kompressoria ja suodattimia käytettäessä on mahdollista saavuttaa alhainen jäännösöljypitoisuus, mutta suodatinelementtien vaihto on kallista. Mikäli suodatin pettää, öljy pääsee paineilmaverkkoon saastuttaen prosessin ja lopputuotteen. Järjestelmään asennettujen öljynsuodattimien määrä 0 suodatinta 2 suodatinta Suodattimien ja suodatinelementtien säännöllinen vaihto aiheuttaa suuret huoltokustannukset. Lisäksi energiakustannukset kasvavat huomattavasti, koska tukkeutuneet suodattimet aiheuttavat tyypillisesti 0,5 barin painehäviön/suodatin. Suodattimien aiheuttama painehäviö (tyypill.) 0 bar 1 bar Ylimääräinen energiankulutus (tyypill.) 0 % + 7 % Voideltua kompressoria käytettäessä syntyy öljypitoista lauhdetta, joka on poistettava järjestelmästä. Lisäksi lauhteesta on erotettava öljy ja hävitettävä se asianmukaisesti. Tämä aiheuttaa lisäkustannuksia. Veden tehokas jäähdytys yhdistettynä yksivaiheiseen epäsymmetriseen ruuviteknologiaan takaa optimitehokkuuden: 29 % tehokkaampi kuin öljyvoideltu teknologia veden tehokkaamman jäähdytystehon ansiosta % tehokkaampi kuin useimmat muut öljyttömät teknologiat: vesi parantaa puristustehokuutta ja kun tämä yhdistetään yksivaiheiseen ruuviin, vältytään kaksivaiheteknologiassa tarvittavista ylimääräisistä komponenteista: välijäähdytin ja synkronointijärjestelmä. Isoterminen puristus Kompressorista tulevan ilman lämpötila on vain C yli tuloilman lämpötilan eikä kotelon sisäinen lämpötila koskaan ylitä 60 C. Sisäisten komponenttien (kuten moottori, ilmapää, laakerit) kuluminen on eliminoitu eikä jälkijäähdytintä tarvita. Energian säästö, WIS -kompressorien tehokkuus sekä suodattimien asennuksen ja huollon tarpeettomuus takaavat investoinnille realistisen takaisinmaksuajan.

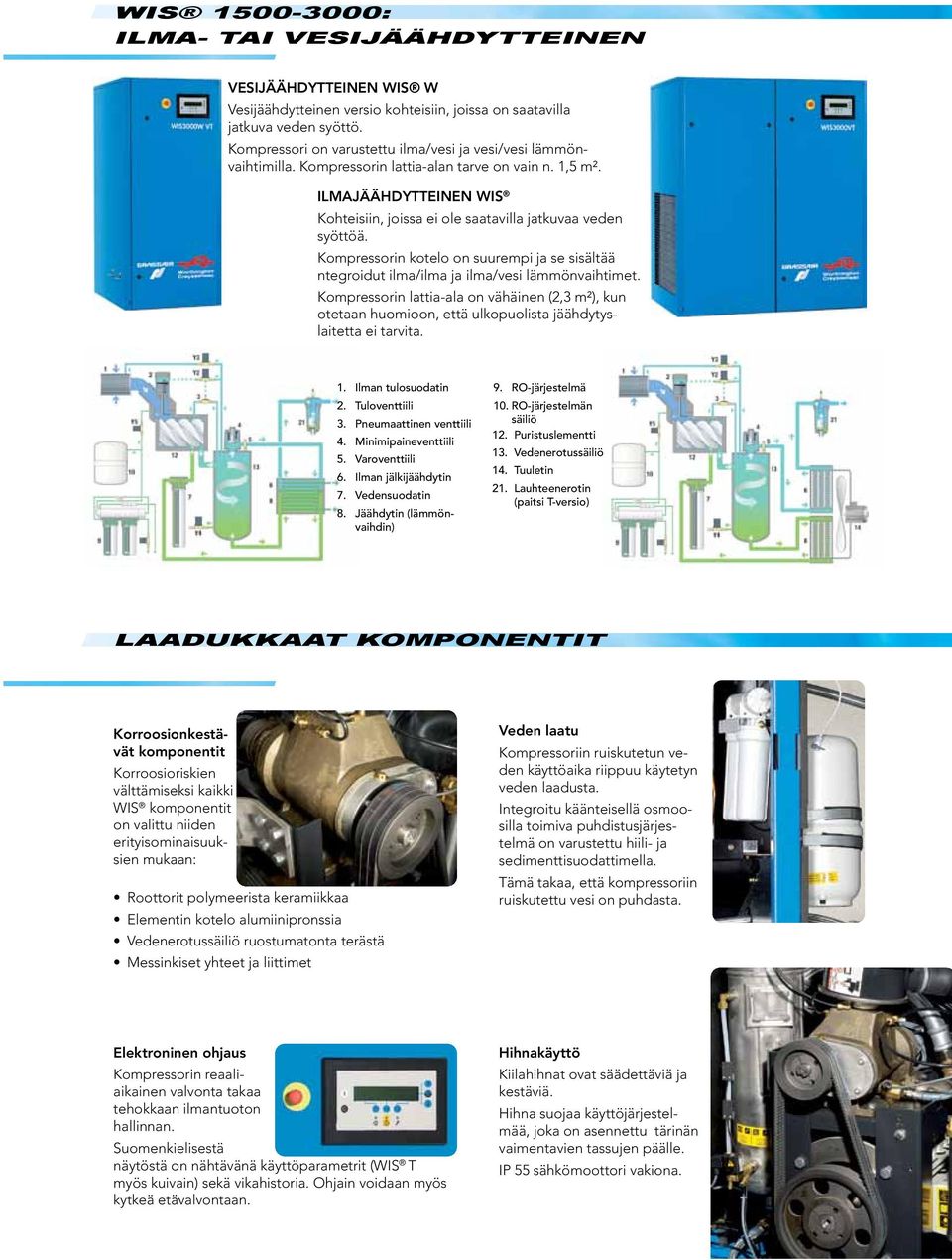

4 WIS : ILMA- TAI VESIJÄÄHDYTTEINEN VESIJÄÄHDYTTEINEN WIS W Vesijäähdytteinen versio kohteisiin, joissa on saatavilla jatkuva veden syöttö. Kompressori on varustettu ilma/vesi ja vesi/vesi lämmönvaihtimilla. Kompressorin lattia-alan tarve on vain n. 1,5 m². ILMAJÄÄHDYTTEINEN WIS Kohteisiin, joissa ei ole saatavilla jatkuvaa veden syöttöä. Kompressorin kotelo on suurempi ja se sisältää ntegroidut ilma/ilma ja ilma/vesi lämmönvaihtimet. Kompressorin lattia-ala on vähäinen (2,3 m²), kun otetaan huomioon, että ulkopuolista jäähdytyslaitetta ei tarvita. 1. Ilman tulosuodatin 2. Tuloventtiili 3. Pneumaattinen venttiili 4. Minimipaineventtiili 5. Varoventtiili 6. Ilman jälkijäähdytin 7. Vedensuodatin 8. Jäähdytin (lämmönvaihdin) 9. RO-järjestelmä 10. RO-järjestelmän säiliö 12. Puristuslementti 13. Vedenerotussäiliö 14. Tuuletin 21. Lauhteenerotin (paitsi T-versio) LAADUKKAAT KOMPONENTIT Korroosionkestävät komponentit Korroosioriskien välttämiseksi kaikki WIS komponentit on valittu niiden erityisominaisuuksien mukaan: Roottorit polymeerista keramiikkaa Elementin kotelo alumiinipronssia Vedenerotussäiliö ruostumatonta terästä Messinkiset yhteet ja liittimet Veden laatu Kompressoriin ruiskutetun veden käyttöaika riippuu käytetyn veden laadusta. Integroitu käänteisellä osmoosilla toimiva puhdistusjärjestelmä on varustettu hiili- ja sedimenttisuodattimella. Tämä takaa, että kompressoriin ruiskutettu vesi on puhdasta. Elektroninen ohjaus Kompressorin reaaliaikainen valvonta takaa tehokkaan ilmantuoton hallinnan. Suomenkielisestä näytöstä on nähtävänä käyttöparametrit (WIS T myös kuivain) sekä vikahistoria. Ohjain voidaan myös kytkeä etävalvontaan. Hihnakäyttö Kiilahihnat ovat säädettäviä ja kestäviä. Hihna suojaa käyttöjärjestelmää, joka on asennettu tärinän vaimentavien tassujen päälle. IP 55 sähkömoottori vakiona.

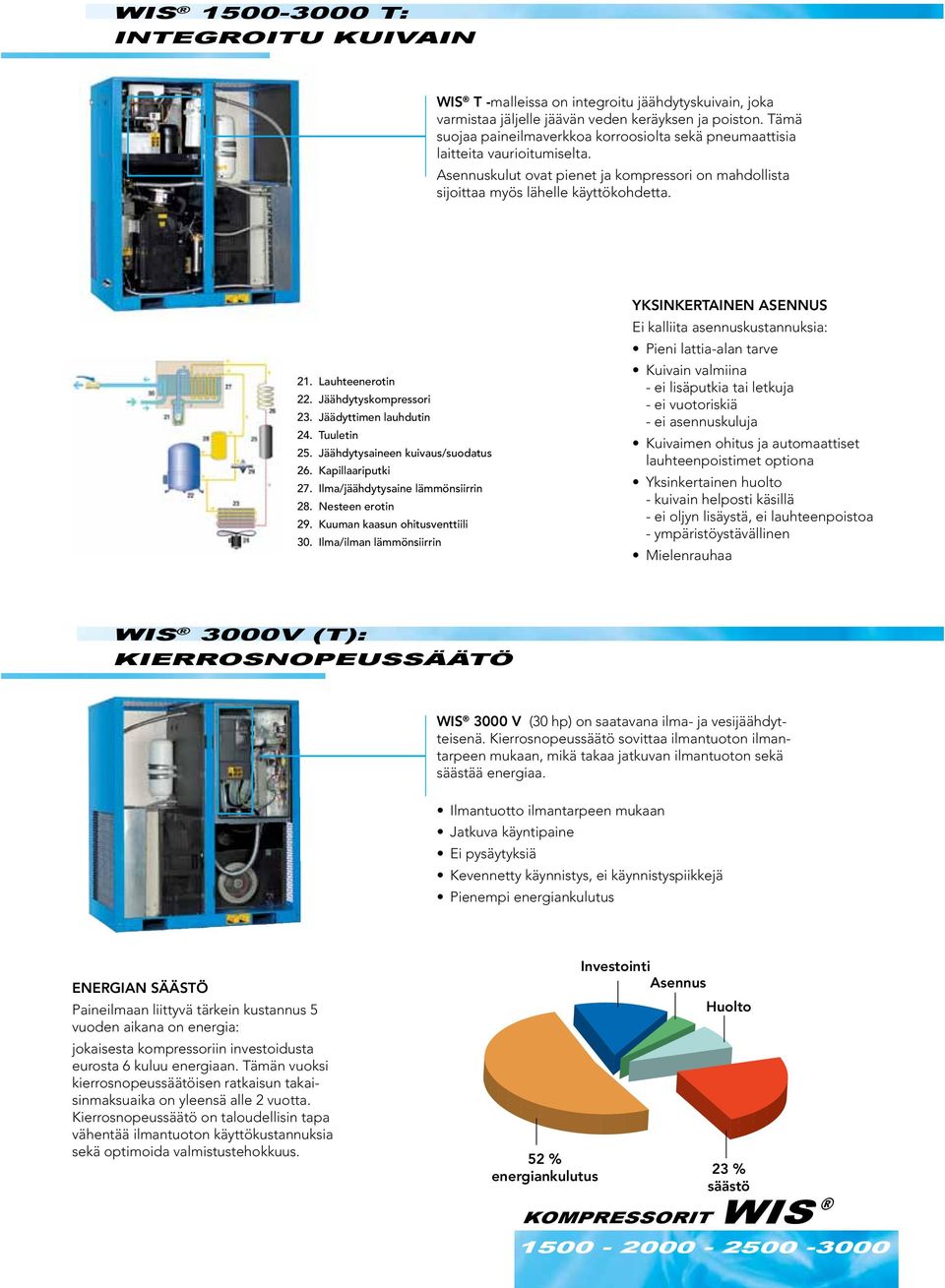

5 WIS T: INTEGROITU KUIVAIN WIS T -malleissa on integroitu jäähdytyskuivain, joka varmistaa jäljelle jäävän veden keräyksen ja poiston. Tämä suojaa paineilmaverkkoa korroosiolta sekä pneumaattisia laitteita vaurioitumiselta. Asennuskulut ovat pienet ja kompressori on mahdollista sijoittaa myös lähelle käyttökohdetta. 21. Lauhteenerotin 22. Jäähdytyskompressori 23. Jäädyttimen lauhdutin 24. Tuuletin 25. Jäähdytysaineen kuivaus/suodatus 26. Kapillaariputki 27. Ilma/jäähdytysaine lämmönsiirrin 28. Nesteen erotin 29. Kuuman kaasun ohitusventtiili 30. Ilma/ilman lämmönsiirrin YKSINKERTAINEN ASENNUS Ei kalliita asennuskustannuksia: Pieni lattia-alan tarve Kuivain valmiina - ei lisäputkia tai letkuja - ei vuotoriskiä - ei asennuskuluja Kuivaimen ohitus ja automaattiset lauhteenpoistimet optiona Yksinkertainen huolto - kuivain helposti käsillä - ei oljyn lisäystä, ei lauhteenpoistoa - ympäristöystävällinen Mielenrauhaa WIS 3000V (T): KIERROSNOPEUSSÄÄTÖ WIS 3000 V (30 hp) on saatavana ilma- ja vesijäähdytteisenä. Kierrosnopeussäätö sovittaa ilmantuoton ilmantarpeen mukaan, mikä takaa jatkuvan ilmantuoton sekä säästää energiaa. Ilmantuotto ilmantarpeen mukaan Jatkuva käyntipaine Ei pysäytyksiä Kevennetty käynnistys, ei käynnistyspiikkejä Pienempi energiankulutus ENERGIAN SÄÄSTÖ Paineilmaan liittyvä tärkein kustannus 5 vuoden aikana on energia: jokaisesta kompressoriin investoidusta eurosta 6 kuluu energiaan. Tämän vuoksi kierrosnopeussäätöisen ratkaisun takaisinmaksuaika on yleensä alle 2 vuotta. Kierrosnopeussäätö on taloudellisin tapa vähentää ilmantuoton käyttökustannuksia sekä optimoida valmistustehokkuus. 52 % energiankulutus Investointi Asennus Huolto KOMPRESSORIT 23 % säästö WIS

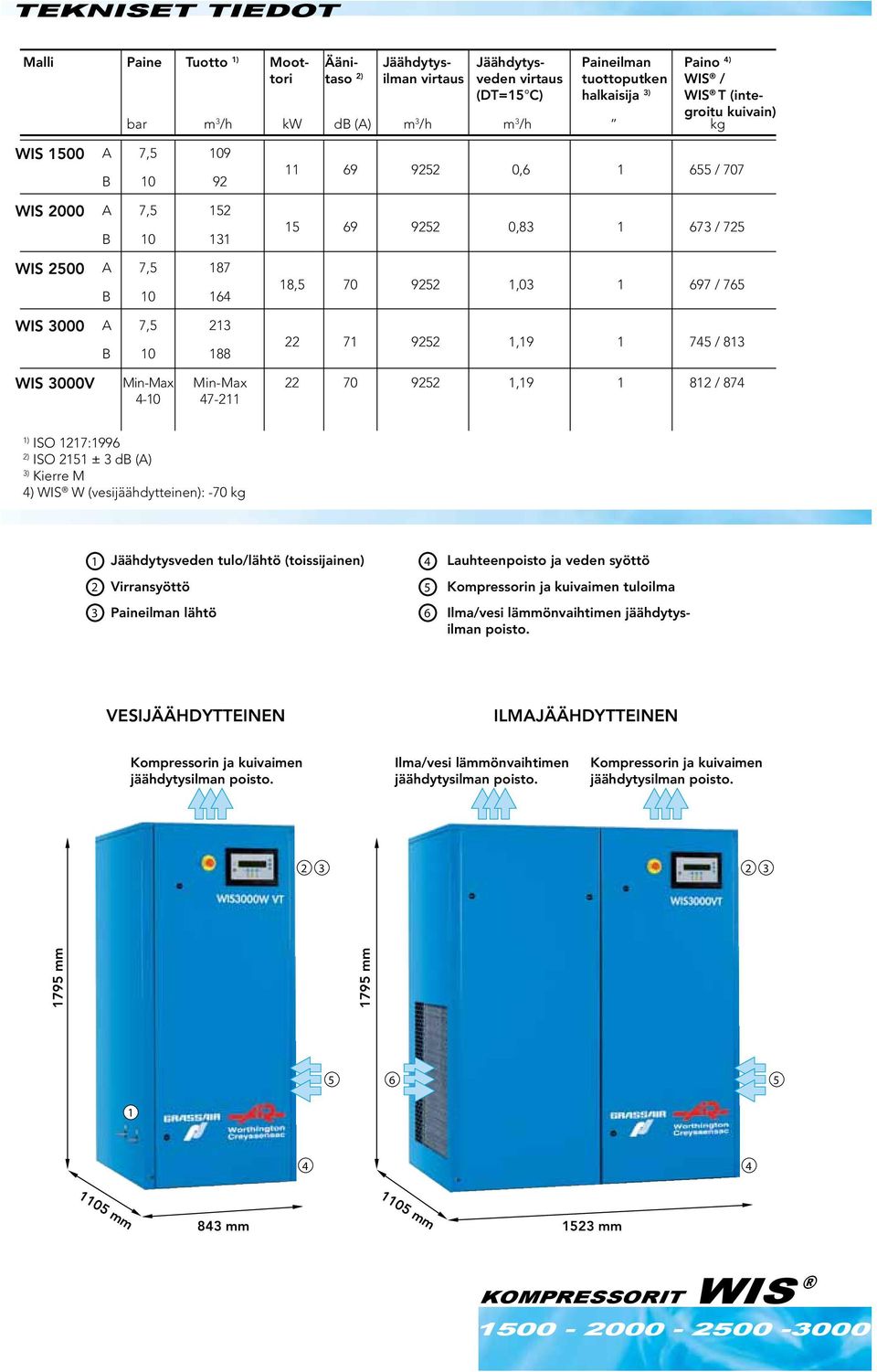

6 TEKNISET TIEDOT Äänitaso 2) Malli Paine Tuotto 1) Moottori Jäähdytysilman virtaus Jäähdytysveden virtaus (DT=15 C) Paineilman tuottoputken halkaisija 3) bar m 3 /h kw db (A) m 3 /h m 3 /h kg Paino 4) WIS / WIS T (integroitu kuivain) WIS 1500 A 7,5 109 B WIS 2000 A 7,5 152 B WIS 2500 A 7,5 187 B WIS 3000 A 7,5 213 B , / , / , , / , / 813 WIS 3000V Min-Max 4-10 Min-Max , / 874 1) ISO 1217:1996 2) ISO 2151 ± 3 db (A) 3) Kierre M 4) WIS W (vesijäähdytteinen): -70 kg 1 Jäähdytysveden tulo/lähtö (toissijainen) 4 Lauhteenpoisto ja veden syöttö 2 Virransyöttö 5 Kompressorin ja kuivaimen tuloilma 3 Paineilman lähtö 6 Ilma/vesi lämmönvaihtimen jäähdytysilman poisto. VESIJÄÄHDYTTEINEN ILMAJÄÄHDYTTEINEN Kompressorin ja kuivaimen jäähdytysilman poisto. Ilma/vesi lämmönvaihtimen jäähdytysilman poisto. Kompressorin ja kuivaimen jäähdytysilman poisto mm 1795 mm mm 1105 mm 843 mm 1523 mm KOMPRESSORIT WIS

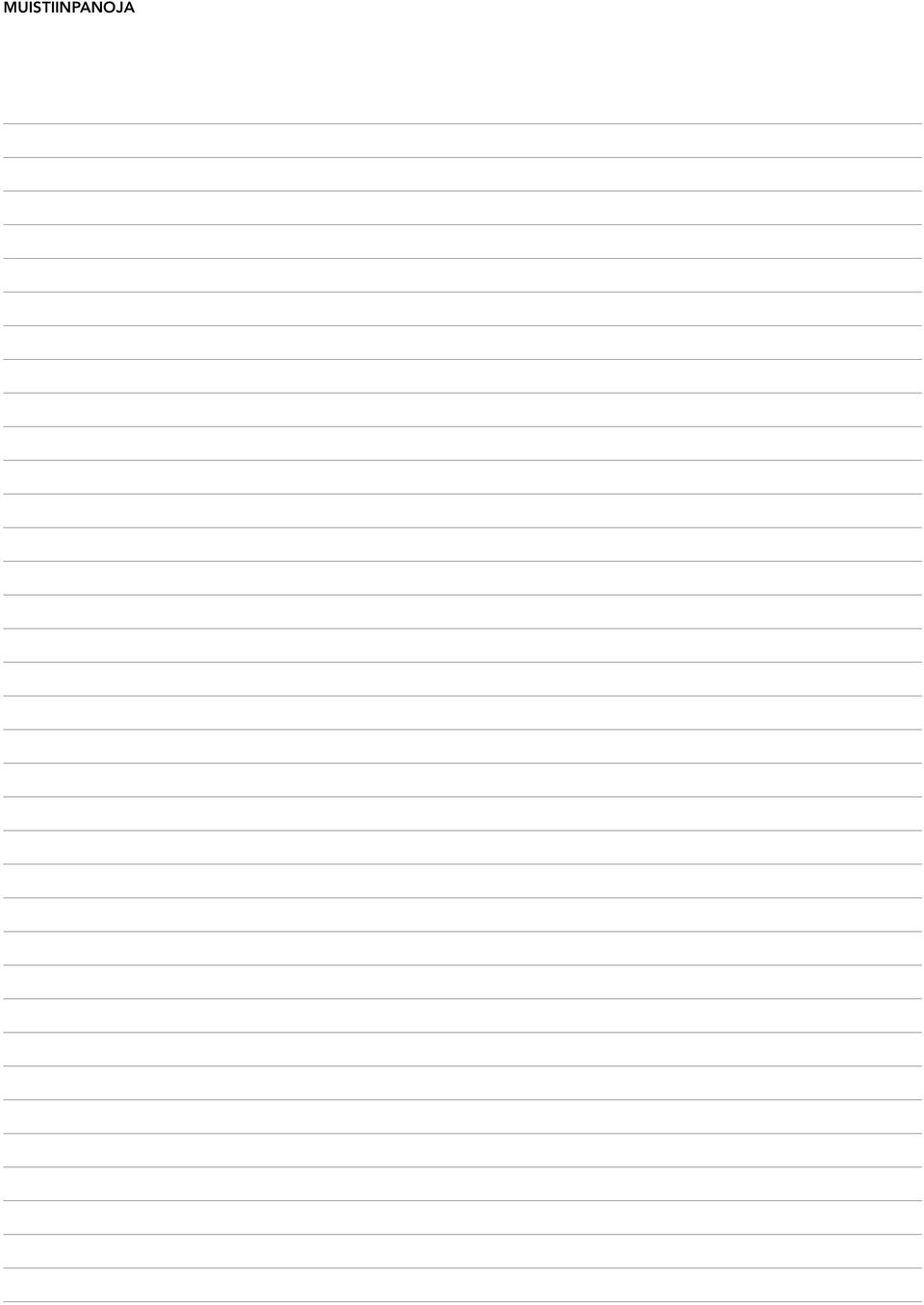

7 MUISTIINPANOJA

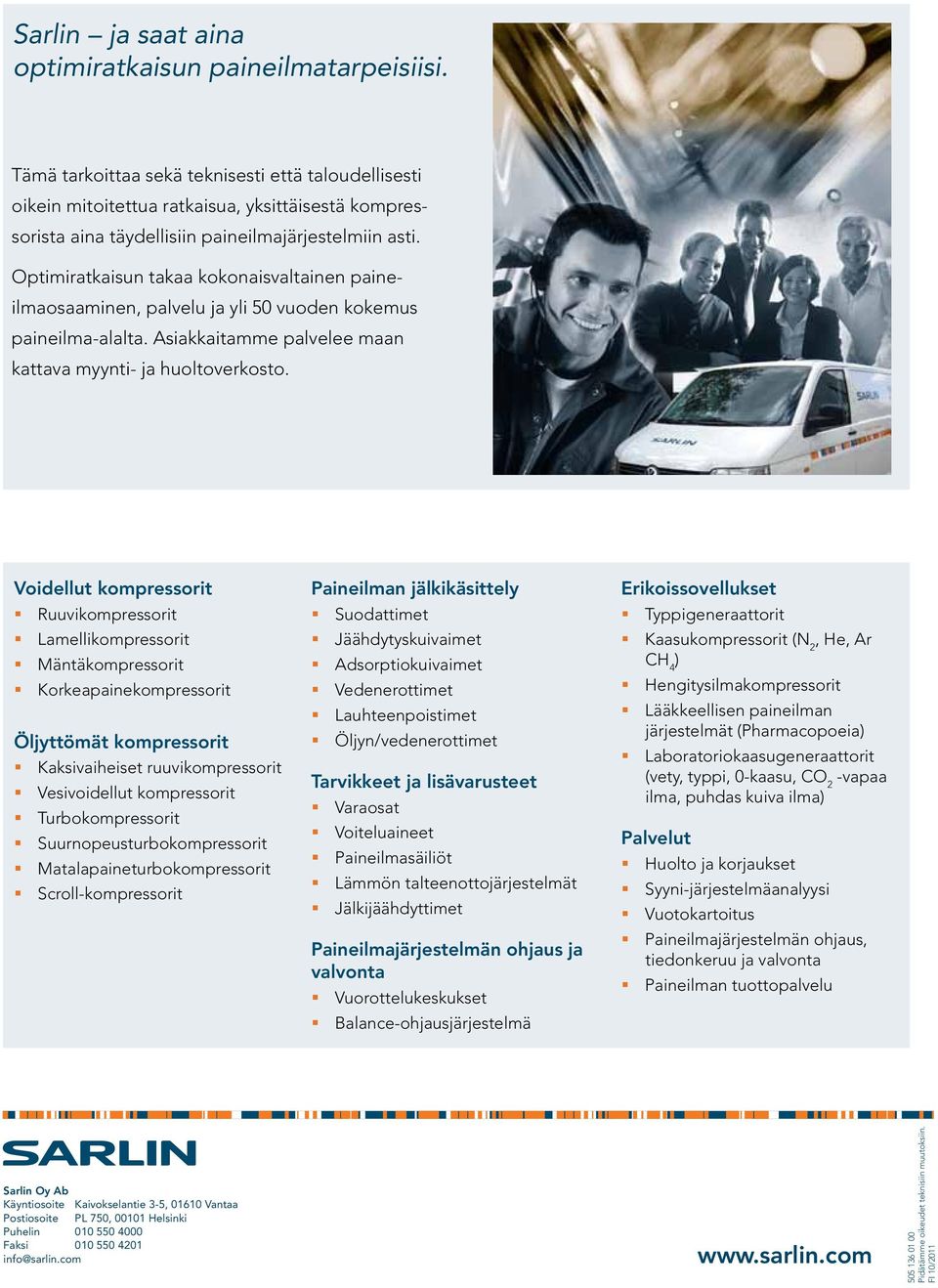

8 Sarlin ja saat aina optimiratkaisun paineilmatarpeisiisi. Tämä tarkoittaa sekä teknisesti että taloudellisesti oikein mitoitettua ratkaisua, yksittäisestä kompressorista aina täydellisiin paineilmajärjestelmiin asti. Optimiratkaisun takaa kokonaisvaltainen paineilmaosaaminen, palvelu ja yli 50 vuoden kokemus paineilma-alalta. Asiakkaitamme palvelee maan kattava myynti- ja huoltoverkosto. Voidellut kompressorit Ruuvikompressorit Lamellikompressorit Mäntäkompressorit Korkeapainekompressorit Öljyttömät kompressorit Kaksivaiheiset ruuvikompressorit Vesivoidellut kompressorit Turbokompressorit Suurnopeusturbokompressorit Matalapaineturbokompressorit Scroll-kompressorit Paineilman jälkikäsittely Suodattimet Jäähdytyskuivaimet Adsorptiokuivaimet Vedenerottimet Lauhteenpoistimet Öljyn/vedenerottimet Tarvikkeet ja lisävarusteet Varaosat Voiteluaineet Paineilmasäiliöt Lämmön talteenottojärjestelmät Jälkijäähdyttimet Paineilmajärjestelmän ohjaus ja valvonta Vuorottelukeskukset Balance-ohjausjärjestelmä Erikoissovellukset Typpigeneraattorit Kaasukompressorit (N 2, He, Ar CH 4 ) Hengitysilmakompressorit Lääkkeellisen paineilman järjestelmät (Pharmacopoeia) Laboratoriokaasugeneraattorit (vety, typpi, 0-kaasu, CO 2 -vapaa ilma, puhdas kuiva ilma) Palvelut Huolto ja korjaukset Syyni-järjestelmäanalyysi Vuotokartoitus Paineilmajärjestelmän ohjaus, tiedonkeruu ja valvonta Paineilman tuottopalvelu Sarlin Oy Ab Käyntiosoite Kaivokselantie 3-5, Vantaa Postiosoite PL 750, Helsinki Puhelin Faksi info@sarlin.com Pidätämme oikeudet teknisiin muutoksiin. FI 10/2011
