DIGITAALISET VÄRIMONITOIMIJÄRJESTELMÄT. Perustoimintojen käyttöohje

Koko: px
Aloita esitys sivulta:

Download "DIGITAALISET VÄRIMONITOIMIJÄRJESTELMÄT. Perustoimintojen käyttöohje"

Transkriptio

1 DIGITAALISET VÄRIMONITOIMIJÄRJESTELMÄT Perustoimintojen käyttöohje

2 0 TOSHIBA TEC CORPORATION Kaikki oikeudet pidätetään Tämän käyttöoppaan jäljentäminen missään muodossa ilman TTEC-yrityksen kirjallista lupaa on tekijänoikeuslain vastaista. Patenttioikeus ei kuitenkaan koske käyttöoppaan sisältämien tietojen käyttöä.

3 Aluksi Käyttöoppaan käyttö Kiitos, kun valitsit digitaalisen TOSHIBA-monitoimijärjestelmän tai digitaalisen värimonitoimijärjestelmän. Tässä käyttöoppaassa selostetaan laitteen kopiointitoiminnot. Lue tämä opas ennen laitteen käyttöönottoa. Käyttöoppaan symbolit Tässä oppaassa tärkeät kohdat on merkitty alla näytetyillä symboleilla. Lue nämä kohdat ennen laitteen käyttöä. VAROITUS HUOMAUTUS Huom. Mahdollisesti vaarallinen tilanne, joka saattaa aiheuttaa kuoleman, vakavan loukkaantumisen tai laitteen tai sitä ympäröivän tilan vakavan vahingoittumisen tai tulipalon. Mahdollisesti vaarallinen tilanne, joka saattaa aiheuttaa lievän tai keskivakavan loukkaantumisen, laitteen tai sitä ympäröivän tilan osittaisen vahingoittumisen tai tietojen menetyksen. Tietoja, joihin tulee kiinnittää huomiota laitteen käytön aikana. Yllä mainittujen lisäksi käyttöoppaassa annetaan tietoja, joista saattaa olla hyötyä laitteen käytössä. Ne on merkitty seuraavasti: Vihje Käteviä tietoja, joista on hyötyä laitteen käytössä. Sivut, joilla käsitellään sen hetkiseen toimenpiteeseen liittyviä aiheita. Tutustu sivuihin tarpeen mukaan. Alkuperäisen/paperin suunta A4-, B5- tai LT-koon paperit tai alkuperäiset voidaan asettaa joko pysty- tai vaakasuuntaan. Käyttöoppaassa paperikokoon lisätään -R, kun tämän kokoinen paperi tai alkuperäinen tulee asettaa vaakasuuntaan. esim. A4-koon alkuperäinen valotuslasilla Asetus pystysuuntaan: A4 Asetus vaakasuuntaan: A4-R A3-, B4-, LD- tai LG-koon paperit tai alkuperäiset voidaan asettaa ainoastaan vaakasuuntaan, joten kokoon ei lisätä -Rmerkintää. Näyttösivut Käyttöoppaassa esitellyt näyttösivut saattavat erota todellisista, sillä ne riippuvat laitteen käyttöympäristöstä (esim. asennetut lisälaitteet). Käyttöoppaassa esitellyt näyttösivut koskevat A/B-koon paperia. Jos käytät LT-koon paperia, näyttö tai näppäinten järjestys saattaa erota laitteesi kokoonpanosta. Tavaramerkit Käyttöoppaassa mainitut tai ohjelmassa näytetyt yhtiö- ja tuotenimet saattavat olla kyseessä olevien yritysten tavaramerkkejä. Aluksi

4

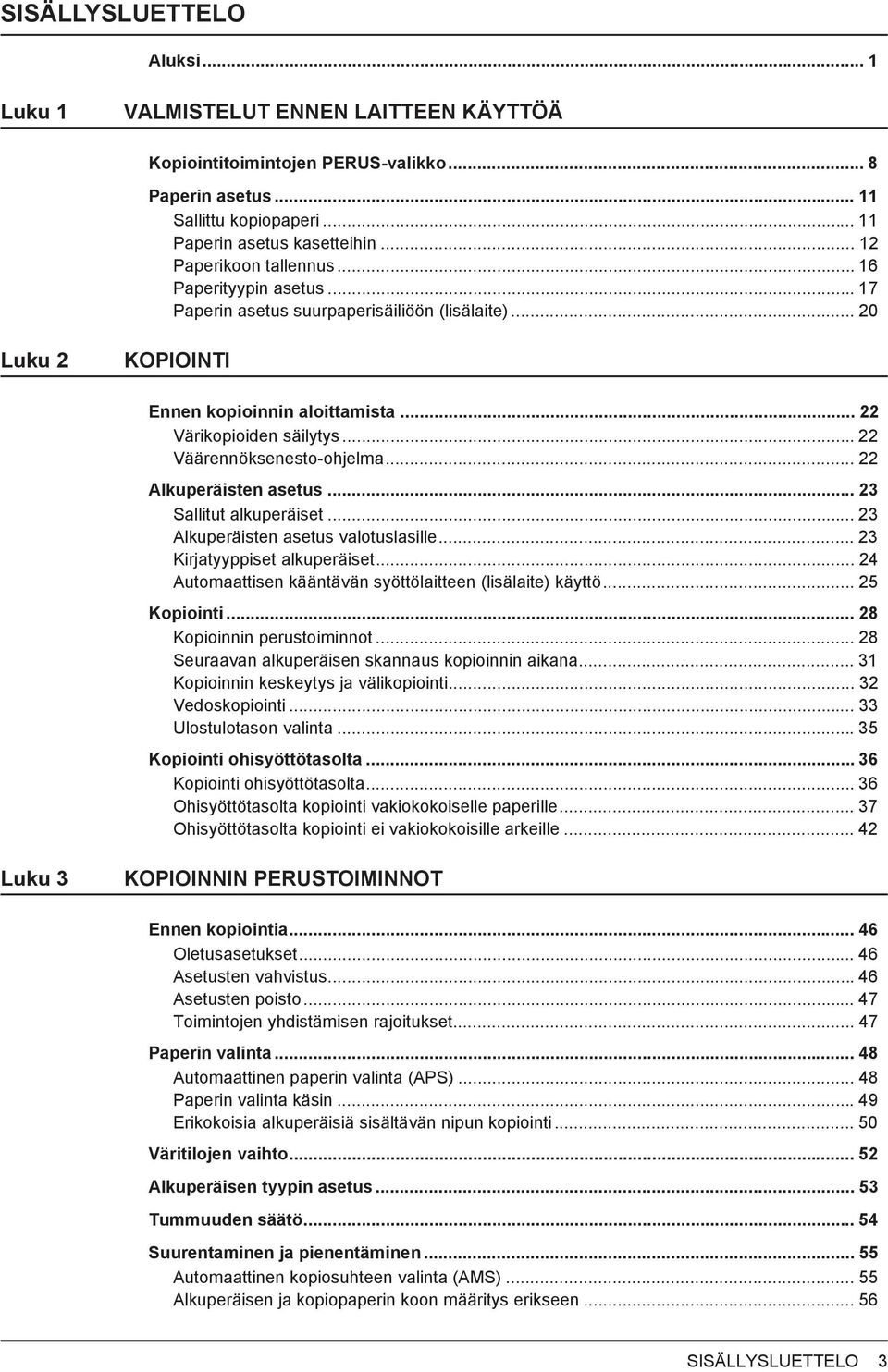

5 SISÄLLYSLUETTELO Aluksi... Luku VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Kopiointitoimintojen PERUS-valikko... 8 Paperin asetus... Sallittu kopiopaperi... Paperin asetus kasetteihin... Paperikoon tallennus... 6 Paperityypin asetus...7 Paperin asetus suurpaperisäiliöön (lisälaite)... 0 Luku KOPIOINTI Ennen kopioinnin aloittamista... Värikopioiden säilytys... Väärennöksenesto-ohjelma... Alkuperäisten asetus... 3 Sallitut alkuperäiset... 3 Alkuperäisten asetus valotuslasille... 3 Kirjatyyppiset alkuperäiset... 4 Automaattisen kääntävän syöttölaitteen (lisälaite) käyttö... 5 Kopiointi... 8 Kopioinnin perustoiminnot... 8 Seuraavan alkuperäisen skannaus kopioinnin aikana... 3 Kopioinnin keskeytys ja välikopiointi... 3 Vedoskopiointi Ulostulotason valinta Kopiointi ohisyöttötasolta Kopiointi ohisyöttötasolta Ohisyöttötasolta kopiointi vakiokokoiselle paperille Ohisyöttötasolta kopiointi ei vakiokokoisille arkeille... 4 Luku 3 KOPIOINNIN PERUSTOIMINNOT Ennen kopiointia Oletusasetukset Asetusten vahvistus...46 Asetusten poisto Toimintojen yhdistämisen rajoitukset Paperin valinta Automaattinen paperin valinta (APS) Paperin valinta käsin Erikokoisia alkuperäisiä sisältävän nipun kopiointi Väritilojen vaihto... 5 Alkuperäisen tyypin asetus Tummuuden säätö Suurentaminen ja pienentäminen Automaattinen kopiosuhteen valinta (AMS) Alkuperäisen ja kopiopaperin koon määritys erikseen SISÄLLYSLUETTELO 3

6 Kopiosuhteen määritys käsin Valokuvien kopiointi kopiopaperin koolle optimaalisella kopiosuhteella (KUVA ZOOM) Viimeistelytavan valinta Viimeistelytavat ja viimeistelijät (lisälaite) Lajittelu/Ryhmittely Vuorottain lajittelu Lajittelu ja nidonta Vihkokopiointi / Keskitaitto / Taitto ja nidonta... 7 Rei'itys Käsinnidonta Kaksipuoleinen kopiointi Yksipuoleinen kopiointi Kaksipuoleinen kopiointi Kaksipuoleinen kopiointi kirjatyyppisestä alkuperäisestä Kopioi & tallenna tiedostoon -toiminto... 8 Jaetun kansion asetus Luku 4 MUOKKAUSTOIMINNOT MUOKKAA-valikon avaus Kuvan siirto Ylä-/alamarginaalin tai oikean/vasemman marginaalin luonti Nidontamarginaalin luonti... 9 Reunahäivytys Kirjan keskiosan häivytys Kirjakopiointi IN / 4IN Vihkokopiointi... 0 Kuvan muokkaus Rajaus / peitto Peilikuva / Negatiivi/positiivi-muutos XY Zoom Kansilehti Välilehti... Aikaleima... 4 Sivunumero... 5 Työn muodostus... 7 Kuvan suunta... 0 Kirja - Lehtiö... ADF -> SADF... 3 Koko kuva... 5 Kuvan toisto... 6 Ohita tyhjä sivu... 8 Pyyhi reunus SISÄLLYSLUETTELO

7 Luku 5 KUVAN SÄÄTÖ KUVA-valikon avaus Kuvansäätötoimintojen käyttö Väritasapaino (YMCK-säätö) RGB-säätö Pikasäätö Taustan säätö Terävyys Kaksivärikopiointi... 4 Yksivärikopiointi Värisävy Kylläisyys Luku 6 IKONIT Ikonit Ikonivalikon avaus Hyödyllisten ikonien käyttö... 5 Ikonien tallennus Ikonien tallennus yleiseen ikoniryhmään Uuden henkilökohtaisen ryhmän luonti Ikonien tallennus henkilökohtaiseen ryhmään Ikonien haku Tietojen muutos... 6 Henkilökohtaisen ryhmän tietojen muutos... 6 Ikonin tietojen muutos Ryhmien tai ikonien poisto Henkilökohtaisten ryhmien poisto Ikonien poisto Luku 7 TYÖN TILAN VAHVISTUS Kopiointityön tilan vahvistus Keskeneräisten tai odottamassa olevien töiden vahvistus Lokitietojen vahvistus Kasettien vahvistus Jäljellä olevan väriaineen määrän vahvistus Luku 8 MUUTA TIETOA Jatkuvan kopioinnin nopeus Kopiointitoimintojen yhdistelmätaulukko Yhdistelmätaulukko / Yhdistelmätaulukko / Kuvansäätötoimintojen yhdistelmätaulukko Yhdistelmätaulukko / Yhdistelmätaulukko / AAKKOSELLINEN SISÄLLYSLUETTELO SISÄLLYSLUETTELO 5

8

9 .VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Luvussa annetaan tietoja, joita sinun tulee tietää ennen laitteen käyttöä kuten kopiointitoimintojen PERUS-valikon rakenne ja kopiopaperin asetus. Kopiointitoimintojen PERUS-valikko... 8 Paperin asetus... Sallittu kopiopaperi... Paperin asetus kasetteihin... Paperikoon tallennus...6 Paperityypin asetus...7 Paperin asetus suurpaperisäiliöön (lisälaite)...0

10 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Kopiointitoimintojen PERUS-valikko Kun kytket laitteen virran päälle, kosketusnäytölle avautuu kopioinnin PERUS-valikko muutaman sekunnin kuluessa. PERUS-valikko sisältää seuraavat tiedot: Viestialue Toimintojen lyhyt kuvaus tai laitteen sen hetkinen tila viestimuodossa. Laitteen tila -alue ( S.0) Paperikoko, -tyyppi tai kasetteihin jäävä paperimäärä 3. Hakemistovälilehdet (PERUS, MUOKKAA, KUVA) ( S.87, S.33) Vaihtavat PERUS-, MUOKKAA- tai KUVA-valikkoon. 4. Varoitusviestialue Näyttää varoitusviestejä kuten värikasetin tai hukkavärisäiliön vaihtoviestin. Jos laitteessa on käytössä käyttäjä- tai osastohallintatoiminto Jos laitteessa on käytössä käyttäjä- tai osastohallintatoiminto, tässä kohdassa näkyy käytettävissä olevien kopioiden määrä käyttäjää tai osastoa kohti noin 5 sekuntia käyttäjän tunnistuksen jälkeen. Näytetty kopiomäärä on joko käyttäjän ( ) tai osaston ( ) määristä pienempi. Vihjeitä Käytettävissä olevien värikopioiden määrää ei näytetä, jos sisäänkirjautuneelta käyttäjältä puuttuu oikeus värikopiointiin. Näytön ominaisuudet voivat vaihdella laitteen hallintatilan mukaan. Pyydä järjestelmänvalvojalta lisätietoja käyttäjähallinta- tai osastohallintatoiminnosta. 5. [APS] (automaattinen paperin valinta) -näppäin ( S.48) Vaihtaa tilaksi automaattisen paperin valinnan. 6. [ZOOM]-näppäin ( S.55) Muuttaa kuvien kopiosuhteen. 7. [-PUOL.]-näppäin ( S.76) Valitsee yksi- tai kaksipuoleisen kopioinnin (esim. -> -puoleinen, -> -puoleinen). 8. [VIIMEISTELY]-näppäin ( S.63) Valitsee lajittelutavan. 9. [ALKUP. TYYPPI]-näppäin ( S.53) Valitsee alkuperäisen tyypin. 0. Päivämäärä ja kellonaika 8 Kopiointitoimintojen PERUS-valikko

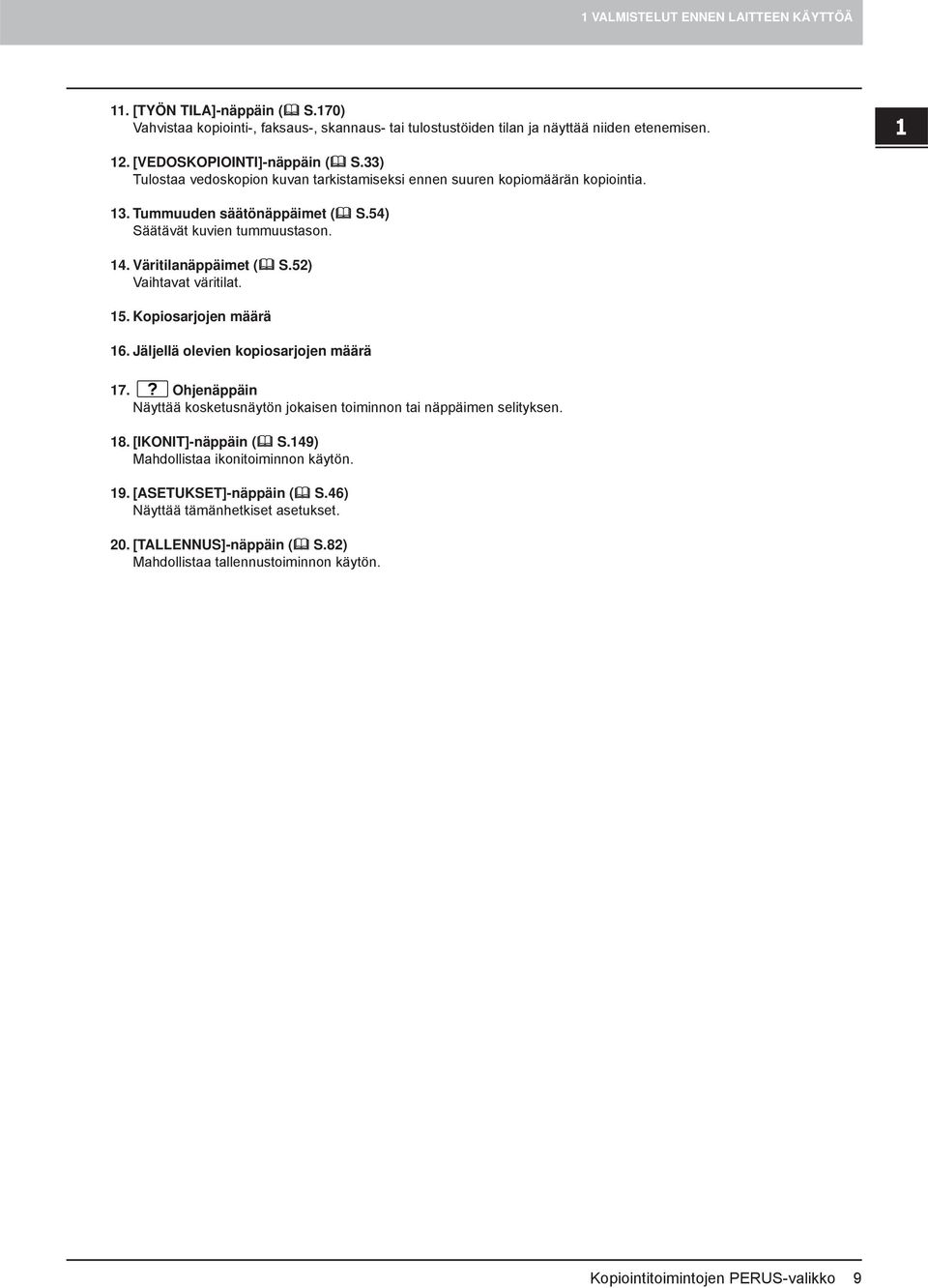

11 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ.VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ. [TYÖN TILA]-näppäin ( S.70) Vahvistaa kopiointi-, faksaus-, skannaus- tai tulostustöiden tilan ja näyttää niiden etenemisen.. [VEDOSKOPIOINTI]-näppäin ( S.33) Tulostaa vedoskopion kuvan tarkistamiseksi ennen suuren kopiomäärän kopiointia. 3. Tummuuden säätönäppäimet ( S.54) Säätävät kuvien tummuustason. 4. Väritilanäppäimet ( S.5) Vaihtavat väritilat. 5. Kopiosarjojen määrä 6. Jäljellä olevien kopiosarjojen määrä 7. Ohjenäppäin Näyttää kosketusnäytön jokaisen toiminnon tai näppäimen selityksen. 8. [IKONIT]-näppäin ( S.49) Mahdollistaa ikonitoiminnon käytön. 9. [ASETUKSET]-näppäin ( S.46) Näyttää tämänhetkiset asetukset. 0. [TALLENNUS]-näppäin ( S.8) Mahdollistaa tallennustoiminnon käytön. Kopiointitoimintojen PERUS-valikko 9

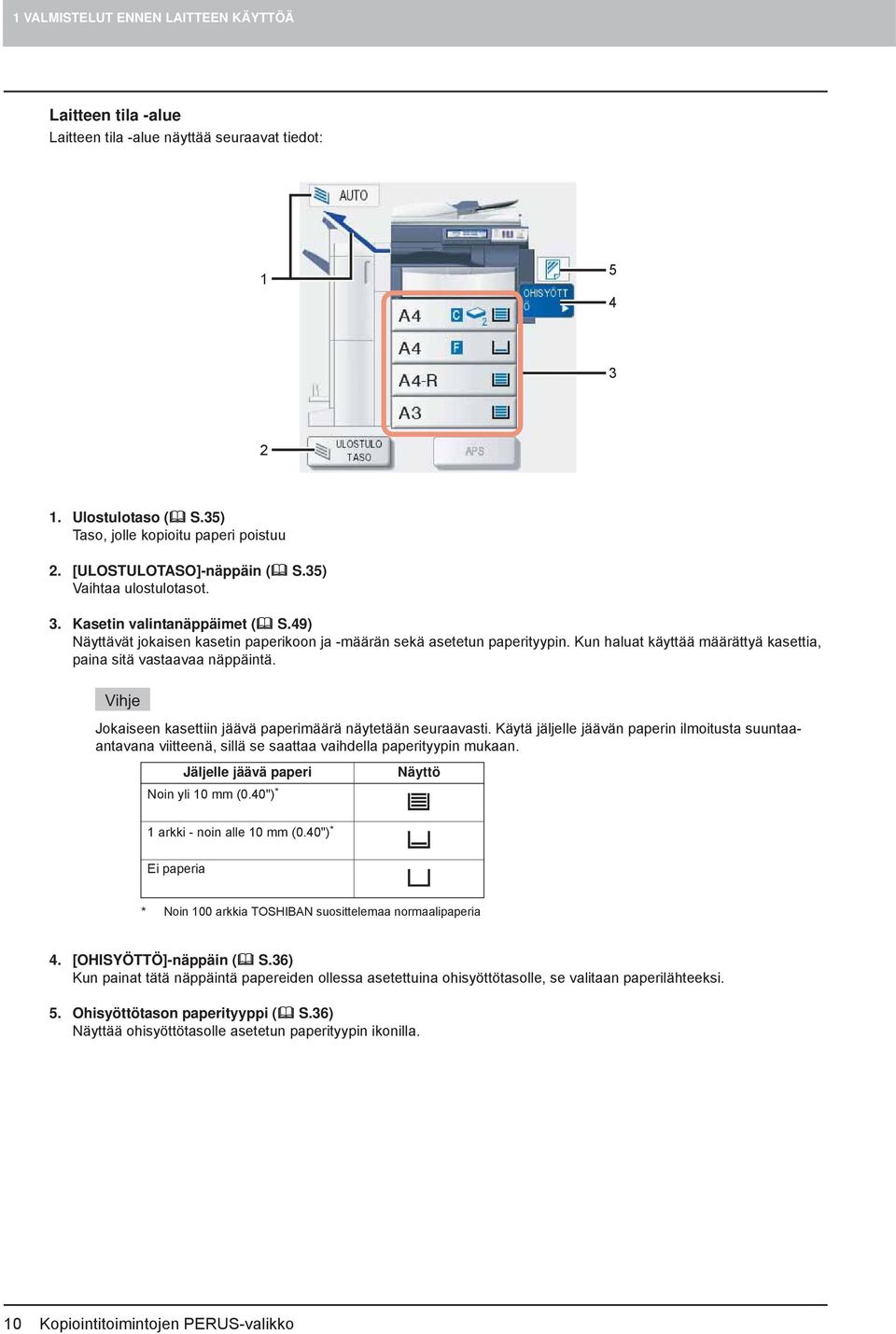

12 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Laitteen tila -alue Laitteen tila -alue näyttää seuraavat tiedot: Ulostulotaso ( S.35) Taso, jolle kopioitu paperi poistuu. [ULOSTULOTASO]-näppäin ( S.35) Vaihtaa ulostulotasot. 3. Kasetin valintanäppäimet ( S.49) Näyttävät jokaisen kasetin paperikoon ja -määrän sekä asetetun paperityypin. Kun haluat käyttää määrättyä kasettia, paina sitä vastaavaa näppäintä. Vihje Jokaiseen kasettiin jäävä paperimäärä näytetään seuraavasti. Käytä jäljelle jäävän paperin ilmoitusta suuntaaantavana viitteenä, sillä se saattaa vaihdella paperityypin mukaan. Jäljelle jäävä paperi Noin yli 0 mm (0.40") * Näyttö arkki - noin alle 0 mm (0.40") * Ei paperia * Noin 00 arkkia TOSHIBAN suosittelemaa normaalipaperia 4. [OHISYÖTTÖ]-näppäin ( S.36) Kun painat tätä näppäintä papereiden ollessa asetettuina ohisyöttötasolle, se valitaan paperilähteeksi. 5. Ohisyöttötason paperityyppi ( S.36) Näyttää ohisyöttötasolle asetetun paperityypin ikonilla. 0 Kopiointitoimintojen PERUS-valikko

13 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Paperin asetus Sallittu kopiopaperi Seuraavia paperityyppejä voidaan asettaa laitteeseen ja käyttää kopiointiin. Arvot koskevat ainoastaan Toshiban suosittelemaa paperia. Katso paperisuositukset Pikakäyttöohjeesta. Huom. Älä aseta erikokoisia tai -tyyppisiä papereita samaan kasettiin. Varmista, ettei paperipinon korkeus ylitä ohjaimissa olevaa merkkiviivaa. Syöttölaite Paperityyppi Enimmäispaperikapasiteetti Koko Kasetit kasettiyksikkö mukaan lukien (lisälaite) * Normaalipaperi, kierrätetty paperi (64-05 g/m ) (7-8 lb. Bond) PAKSU (- 63 g/m ) (- 90 lb. Index) 600 arkkia (64 g/m tai 7 lb. Bond) 550 arkkia (80 g/m tai 0 lb. Bond) 500 arkkia (8-05 g/m tai - 8 lb. Bond) 300 arkkia A/B-koko: A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO LT-koko: LD, LG, LT, LT-R, ST-R, COMP, 3" LG, 8.5" SQ K-koko: 8K, 6K, 6K-R PAKSU (- 09 g/m ) (- 0 lb. Index) 50 arkkia PAKSU 3 (- 56 g/m ) (- 40 lb. Index) 00 arkkia Suurpaperisäiliö (lisälaite) Normaalipaperi, kierrätetty paperi (64-05 g/m ) (7-8 lb. Bond) arkkia (64 g/m tai 7 lb. Bond) 500 arkkia (80 g/m tai 0 lb. Bond) 000 arkkia (8-05 g/m tai - 8 lb. Bond) A4, LT Ohisyöttötaso Normaalipaperi, kierrätetty paperi (64-05 g/m ) (7-8 lb. Bond) PAKSU (- 63 g/m ) (- 90 lb. Index) 00 arkkia (64-80 g/m tai 7-0 lb. Bond) 80 arkkia (8-05 g/m tai - 8 lb. Bond) 40 arkkia A/B-koko: A3, A4, A4-R, A5-R, A6-R, B4, B5, B5-R, FOLIO, 305 x 457 mm *7, *0, 30 x 450 mm *8, *9, *0, 30 x 460 mm *7, *8, *0 LT-koko: LD, LG, LT, LT-R, ST-R, COMP, 3" LG, 8.5" SQ, x 8" *7, *0 PAKSU (- 09 g/m ) (- 0 lb. Index) PAKSU 3 (- 56 g/m ) (- 40 lb. Index) 30 arkkia 30 arkkia K-koko: 8K, 6K, 6K-R Ei vakiokoko: Pituus: mm ( ") Leveys: mm (5.8-7") PAKSU 4 *, *3, *4 (- 80 g/m ) (- 00 lb. Cover) 30 arkkia Tarrat *4, *5 Vedenkestävä paperi *6 (- 30 g/m ) 30 arkkia Kalvot *4 30 arkkia A4, LT * Käytä ohisyöttötasoa, jos haluat kopioida paksun paperin - 3 kääntöpuolelle. * Paperin ulostulotasona voidaan käyttää viimeistelijän MJ-0 (lisälaite) tai vihkotaittoviimeistelijän MJ-06 (lisälaite) ylempää ulostulotasoa, roikkuvan viimeistelijän MJ-03 (lisälaite) tasoa ja laitteen ulostulotasoa. *3 Jos suoritat PAKSUN 4 kaksipuoleiskopioinnin, tulosteiden etupuolella saattaa olla viivoja. Viivat saattavat näkyä selvästi, jos kopioitu kuva on tumma tai koko kuvan tummuustaso on tasainen. *4 Kaksipuoleiskopiointi ei ole käytössä. *5 Kun haluat kopioida tarroille, valitse paperityypiksi PAKSU. *6 Kaksipuoleiskopiointi on käytössä ainoastaan, kun käytössä on sille sopiva vedenkestävä paperi. Paperin asetus

14 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ *7 Jos asennettuna on viimeistelijä (lisälaite), laitteen ulostulotasoa ei voida käyttää paperin ulostuloon. Paperin ulostulotasona voidaan käyttää viimeistelijän MJ-0 ja vihkotaittoviimeistelijän MJ-06 ylempää ulostulotasoa. *8 Huomaa, että tulostettujen arkkien reunoissa saattaa olla mustia viivoja. *9 Jos asennettuna on viimeistelijä (lisälaite), paperin ulostulotasona voidaan käyttää viimeistelijän MJ-0 ja vihkotaittoviimeistelijän MJ-06 ylempää ulostulotasoa ja laitteen ulostulotasoa. *0 Poista paperit roikkuvan viimeistelijän MJ-03 (lisälaite) ulostulotasolta yksi kerrallaan heti ulostulon jälkeen, etteivät ne putoa tasolta. Vihjeitä LT-koko on vakiokoko, jota käytetään vain Pohjois-Amerikassa. K-koko on kiinalainen vakiokoko. Paperikokojen lyhenteet: LT: Letter, LD: Ledger, LG: Legal, ST: Statement, COMP: Computer, SQ: Square Sopimaton kopiopaperi Älä käytä alla mainittuja paperityyppejä. Se voi aiheuttaa paperitukoksen. Kostea paperi Taitettu paperi Käpristynyt tai rypistynyt paperi Erittäin sileä- tai karheapintainen paperi Älä käytä alla mainittuja paperityyppejä. Ne voivat aiheuttaa toimintahäiriön. Erikoiskäsitelty paperi Aikaisemmin toisella kopiokoneella tai tulostimella otettu tuloste Varotoimet kopiopaperin säilytystä varten Huolehdi kopiopaperin säilytyksessä seuraavista seikoista: Säilytä paperi käärepaperissaan suojassa pölyltä. Suojaa paperi suoralta auringonvalolta. Säilytä paperit kuivassa paikassa. Säilytä paperit tasaisessa paikassa välttääksesi paperin taittumisen tai taipumisen. Paperin asetus kasetteihin Aseta arkit kasettiin seuraavia ohjeita noudattaen. Katso sallitut kopiopaperit: S. Sallittu kopiopaperi Kytke laitteen virta päälle. Vedä kasettia varovaisesti ulos, kunnes se pysähtyy. Paperin asetus

15 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ.VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ 3 Työnnä leveysohjainta alaosasta nuolen suuntaan irrottaaksesi sen. Asenna se takaisin haluttua paperikokoa vastaavaan kohtaan. Vihje Paperikoko on merkitty kasetin pohjaan sisäpuolelle. 4 Paina pituusohjaimen nuolella osoitettua kohtaa (oikea puoli) avataksesi sen lukituksen. 5 Pidä sivuohjaimen vihreää vipua nuolen suunnassa ja aseta sivuohjain haluttua paperikokoa vastaavaan kohtaan. Vihjeitä Paperikoko on merkitty kasetin pohjaan sisäpuolelle. Säädä pituusohjaimet kummallakin kädelläsi. 6 Aseta paperi kasettiin. Paperin asetus 3

16 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Huom. 7 Yhteen kasettiin mahtuu enintään 600 arkkia (64 g/m tai 7 lb. Bond). Varmista, ettei paperipinon korkeus ylitä pituusohjaimien sisäpuolella olevaa merkkiviivaa. S. Sallittu kopiopaperi Irrota pinon paperit toisistaan ja tasoita pino huolellisesti ennen kuin asetat sen kasettiin. Muuten paperit saattavat jäädä kiinni toisiinsa ennen syöttöä. Varo, ettet saa paperiviiltoja sormiisi. Aseta paperit kopioitava puoli ylöspäin. Kopioitava puoli on saatettu merkitä käärepaperiin. Säädä pituusohjaimet. Varmista, että normaalipaperin ja pituusohjaimen välillä on 0,5 mm:n (enintään,0 mm yhteensä) * tila (A oikealla olevassa kuvassa). Virheellinen tilasta saattaa olla seurauksena paperin virheellinen syöttö. A * Paksua paperia varten väliin jäävän tilan tulee olla 0,5 -,0 mm (,0 -,0 mm yhteensä). 8 Paina nuolella osoitettua kohtaa (vasen puoli) lukitaksesi pituusohjaimen. 9 Vaihda tarvittaessa paperikoon osoitin. 0 Työnnä kasettia varovaisesti suoraan laitteen sisään, kunnes se pysähtyy. HUOMAUTUS Älä jätä sormiasi laitteen ja kasetin väliin. Saatat loukkaantua. 4 Paperin asetus

17 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ.VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Alla oleva valikko avautuu näytölle. Jos paperikoko tai -tyyppi ei vastaa kasetissa olevaa paperia, paina kosketusnäytöllä [EI]. Jos ne vastaavat toisiaan, paina [KYLLÄ]. Vihjeitä Laitteen asetuksesta riippuen yllä oleva valikko ei aina avaudu näytölle. Katso tässä tapauksessa paperikoon ja -tyypin asetusten muutos: S.6 Paperikoon tallennus S.7 Paperityypin asetus Jos haluat muuttaa valikon näyttöasetusta, ota yhteys järjestelmänvalvojaan. Jos valitset [KYLLÄ], muita toimenpiteitä ei tarvita. Valitse kasetissa oleva paperikoko ja -tyyppi kosketusnäytöltä. ) Valitse paperikoko. ) Valitse paperityyppi. 3) Paina [OK]. Paperin asetus 5

18 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Paperikoon tallennus Kun asetat papereita ensimmäistä kertaa tai vaihdat paperit eri kokoisiin, sinun täytyy tallentaa paperikoko laitteeseen. Paina käyttöpaneelin [USER FUNCTIONS]-näppäintä. Valitse kosketusnäytön [KÄYTTÄJÄ]-välilehti asettaaksesi käyttäjän asetusvalikon näytölle ja paina [KASETTI]. 3 Valitse paperikoko kosketusnäytöltä. ) Valitse kasetti, jonne asetit arkit. ) Valitse paperikoko. 3) Paina [OK]. 6 Paperin asetus

19 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ.VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ 4 Paina kosketusnäytöllä [SULJE] tai käyttöpaneelin [USER FUNCTIONS]-näppäintä. Paperityypin asetus Kun asetat laitteeseen muuta kuin normaalipaperia tai mitä tahansa erikoispaperia, jota ei käytetä tavalliseen kopiointiin, sinun tulee tehdä paperin paksuus- ja ominaisuusasetukset. Vihjeitä Paksuus ja ominaisuus voidaan asettaa yhdessä. Jos kasetille on asetettu paksuus PAKSU, tai 3 tai muu ominaisuus kuin EI, kasettiin asetettua paperia ei käytetä automaattisessa paperin valintatilassa. Jos kasetille on asetettu muu ominaisuus kuin EI, paperilähteen automaattinen vaihtotoiminto (samankokoisen paperin syöttö eri kasetista myös, jos paperin syöttöön määritetty kasetti on tyhjä) ei koske tässä kasetissa olevaa paperia. Katso lisätietoja paperilähteen automaattisen vaihtotoiminnon asetuksesta Laitehallinnan käyttöohjeesta. Asetettu paperityyppi näytetään laitteen tila -alueella ikonilla. S.0 Laitteen tila -alue Sallittuja paperityyppejä ovat: Paksuus Näppäin Kuvaus Ikoni NORMAALI Normaalipaperi: g/m (7-8 lb. Bond) PAKSU - 3 Paksu paperi PAKSU : g/m (9 lb. Bond - 90 lb. Index) PAKSU : g/m (9 lb. Index - 0 lb. Index) PAKSU 3: 0-56 g/m ( lb. Index - 40 lb. Index),, KIERRÄTETT Y PAPERI Kierrätetty paperi Ominaisuus Näppäin Kuvaus Ikoni EI Ei määriteltyä ominaisuutta VÄLILEHTI Välilehtitilassa käytettävät arkit S. Välilehti Voit asettaa enintään kaksi eri tyyppistä arkkia (Välilehti ja ). Aseta välilehti ja valitsemalla välilehden kasetti ja painamalla [VÄLILEHTI]. Valitse tämän jälkeen välilehden kasetti ja paina [VÄLILEHTI]., KANSI ERIKOIS Kansilehtitilassa käytettävät arkit S.09 Kansilehti Värillinen paperi, vesileimapaperi jne. FAKSI *, * Faksipaperi * Faksien lähetys ja vastaanotto ovat käytettävissä ainoastaan, kun asennettuna on faksiyksikkö (lisälaite). * Kun tulostetaan listoja, paperiasetuksena on FAKSI. Katso lisätietoja listojen tulostuksesta Laitehallinnan käyttöohjeesta. Paperin asetus 7

20 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Paina käyttöpaneelin [USER FUNCTIONS]-näppäintä. Valitse kosketusnäytön [KÄYTTÄJÄ]-välilehti asettaaksesi käyttäjän asetusvalikon näytölle ja paina [KASETTI]. 3 Paina [PAPERITYYPPI]. 8 Paperin asetus

21 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ.VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ 4 Valitse paperityyppi. ) Valitse kasetti, jonne asetit arkit. ) Valitse paperityyppi. 3) Paina [OK]. 5 Paina [OK]. 6 Paina kosketusnäytöllä [SULJE] tai käyttöpaneelin [USER FUNCTIONS]-näppäintä. Asetetun paperityypin poisto Paina kohdan 4 valikon kasettinäppäintä ja sitten paperityyppiä, jonka asetuksen haluat poistaa. Vihje Jos asetettuna on sekä VÄLILEHTI että VÄLILEHTI ja poistat ainoastaan VÄLILEHTI -asetuksen, VÄLILEHTI -asetus muuttuu automaattisesti VÄLILEHTI -asetukseksi. Paperin asetus 9

22 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Paperin asetus suurpaperisäiliöön (lisälaite) Vedä suurpaperisäiliön kasettia varovaisesti ulos, kunnes se pysähtyy. Aseta yksi paperipino oikealle ja vasemmalle tasolle. Irrota paperit toisistaan ja tasoita ne huolellisesti ennen asettamista. Aseta ne kopioitava puoli ylöspäin. Aseta yksi paperipino oikealle tasolle (A kuvassa), niin että sen reuna koskee tason oikeaa kulmaa. Aseta toinen paperipino vasemmalle tasolle (B kuvassa), niin että sen reuna koskee tason vasenta kulmaa. Paperit voidaan asettaa siististi, jos jaat ne pienempiin nippuihin ja täytät tasot vuorotellen. B A Huom. Paperien syöttö alkaa oikealta tasolta. Kun paperi loppuu, vasemmalla tasolla oleva paperi siirretään automaattisesti oikealle tasolle ja syötetään. Kahdelle tasolle mahtuu enintään arkkia (64 g/m tai 7 lb. Bond). Pinon korkeus ei saa ylittää pituusohjaimien sisäpuolella olevaa merkkiviivaa. S. Sallittu kopiopaperi Kopioitava puoli on saatettu merkitä käärepaperiin. Varo, ettet saa paperiviiltoja sormiisi. Kun asetat paperia, varmista että keskivipu ei ole auki. Katso suurpaperisäiliön kasettiin kiinnitettyä tarraa. 3 Työnnä suurpaperisäiliön kasetti varovaisesti suoraan laitteen sisään. Kun kasetti on kokonaan sisällä, oikea taso nousee ylös paperin syöttöasentoon. HUOMAUTUS Älä jätä sormiasi laitteen ja kasetin väliin. Saatat loukkaantua. 4 Vaihda paperityyppi tarvittaessa. S.7 Paperityypin asetus 0 Paperin asetus

23 .KOPIOINTI Tässä luvussa selostetaan kopioinnin perustoiminnot. Ennen kopioinnin aloittamista... Värikopioiden säilytys... Väärennöksenesto-ohjelma... Alkuperäisten asetus... 3 Sallitut alkuperäiset...3 Alkuperäisten asetus valotuslasille...3 Kirjatyyppiset alkuperäiset...4 Automaattisen kääntävän syöttölaitteen (lisälaite) käyttö...5 Kopiointi... 8 Kopioinnin perustoiminnot...8 Seuraavan alkuperäisen skannaus kopioinnin aikana...3 Kopioinnin keskeytys ja välikopiointi...3 Vedoskopiointi...33 Ulostulotason valinta...35 Kopiointi ohisyöttötasolta...36 Kopiointi ohisyöttötasolta...36 Ohisyöttötasolta kopiointi vakiokokoiselle paperille...37 Ohisyöttötasolta kopiointi ei vakiokokoisille arkeille...4

24 KOPIOINTI Ennen kopioinnin aloittamista Värikopioiden säilytys Noudata värikopioiden säilytyksessä seuraavia ohjeita: Vältä valoisia paikkoja. Värit voivat haalistua, jos ne altistuvat valolle pitkään. Jos kopioita säilytetään pitkään muovitaskuissa, jotka on tehty kloorieteenistä, väriaine voi sulaa ja tarttua kiinni muoviin. Käytä polyeteenistä valmistettuja kansioita pitkäaikaista säilytystä varten. Väriaine voi hilseillä taitetun värikopion taittokohdasta. Älä taita värikopioita säilytyksen ajaksi. Kopioiden väriaine voi sulaa, jos se joutuu kosketuksiin liuottimen tai märän musteen kanssa. Pidä tällaiset aineet loitolla kopioista. Kun kopioita säilytetään erittäin lämpimässä ympäristössä, kuten lämmityslaitteen läheisyydessä, väriaine voi sulaa. Säilytä kopiot normaalissa huoneenlämmössä ja vältä suuria lämpötilanmuutoksia. Väärennöksenesto-ohjelma Tässä laitteessa on väärennöksenesto-ohjelma. Skannaus- tai kopiointitoiminto ei saata toimia asianmukaisesti. Ennen kopioinnin aloittamista

25 KOPIOINTI Alkuperäisten asetus Sallitut alkuperäiset Jos käytössä on automaattinen kääntävä syöttölaite (lisälaite), kaksipuoleiset alkuperäiset voidaan skannata automaattisesti yksi toisensa jälkeen. Jos käytössä on valotuslasi, voit skannata normaalipaperin lisäksi myös alkuperäisiä (esim. kalvot, kuultopaperi, vihkot tai kolmiulotteiset esineet), joita ei voida asettaa automaattiseen kääntävään syöttölaitteeseen. Valotuslasi Sijainti Maksimikoko Paperin paino Automaattinen kääntävä syöttölaite (lisälaite) Pituus: 97 mm Leveys: 43 mm Yksipuoleiset alkuperäiset: g/m ( lb.) Kaksipuoleiset alkuperäiset: g/m ( lb.) Automaattisen paperikoon tunnistustoiminnon hyväksymät paperikoot Pohjois-Amerikan ulkopuolella: A3, A4, A4-R, A5-R, B4, B5, B5-R Pohjois-Amerikka: LD, LG, LT, LT-R, ST-R Pohjois-Amerikan ulkopuolella: A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO Pohjois-Amerikka: LD, LG, LT, LT-R, ST-R, COMP Huom. Automaattinen paperikoon tunnistus ei toimi välttämättä asianmukaisesti, jos Pohjois-Amerikkaan tarkoitetussa laitteessa käytetään A/B-koon alkuperäisiä. Tunnistus ei myöskään toimi asianmukaisesti, jos LT-koon alkuperäisiä käytetään muualle kuin Pohjois-Amerikkaan tarkoitetussa laitteessa. Automaattinen paperikoon tunnistus ei toimi asianmukaisesti, jos tulostukseen käytetään K-koon paperia. (K-koko on vakiopaperikoko Kiinassa.) Älä aseta valotuslasille yli 4 kg:n painoisia esineitä äläkä paina sitä voimakkaasti. Aseta ST- tai A5-koon alkuperäiset vaakasuuntaan, kun käytät automaattista kääntävää syöttölaitetta (lisälaite). Voit skannata enintään 000 arkkia yhtä kopiointityötä kohti tai kunnes sisäänrakennettu muisti täyttyy. Alkuperäisten asetus valotuslasille Voit asettaa valotuslasille normaalipaperin lisäksi esim. kalvoja tai kuultopapereita, joita ei voida asettaa automaattiseen kääntävään syöttölaitteeseen (lisälaite). HUOMAUTUS Älä aseta valotuslasille yli 4 kg:n painoisia esineitä äläkä paina sitä voimakkaasti. Rikki menevä lasi voi aiheuttaa vammoja. Nosta valotuskansi (lisälaite) tai automaattinen kääntävä syöttölaite (lisälaite). Huom. Nosta sitä 60 astetta tai enemmän, jotta alkuperäisen koko voidaan tunnistaa oikein. Aseta alkuperäinen kopioitava puoli valotuslasia vasten ja kohdista se lasin vasempaan takakulmaan. Alkuperäisten asetus 3

26 KOPIOINTI Erittäin läpinäkyvien alkuperäisten kopiointi Jos kopioit erittäin läpinäkyviä alkuperäisiä (esim. kalvot ja kuultopaperi), aseta alkuperäisen päälle valkoinen arkki, joka on vähintään samankokoinen kuin alkuperäinen. 3 Laske valotuskansi (lisälaite) tai automaattinen kääntävä syöttölaite (lisälaite) varoen. Kirjatyyppiset alkuperäiset Voit asettaa kirjatyyppiset alkuperäiset valotuslasille. HUOMAUTUS Älä aseta valotuslasille yli 4 kg:n painoisia esineitä äläkä paina sitä voimakkaasti. Rikki menevä lasi voi aiheuttaa vammoja. Nosta valotuskansi (lisälaite) tai automaattinen kääntävä syöttölaite (lisälaite). Avaa alkuperäinen haluamastasi kohdasta ja aseta se kopioitava puoli alaspäin. Kohdista se valotuslasin vasempaan takakulmaan. Kirja Kun teet kirjatyyppisestä alkuperäisestä kaksipuoleisia kopioita tai kopion aukeamasta, kohdista alkuperäisen keskiosa valotuslasin keltaiseen merkkiviivaan. S.79 Kaksipuoleinen kopiointi kirjatyyppisestä alkuperäisestä S.96 Kirjakopiointi Kirja 3 Laske valotuskansi (lisälaite) tai automaattinen kääntävä syöttölaite (lisälaite) varoen. Huom. Älä laske valotuskantta (lisälaite) tai automaattista kääntävää syöttölaitetta (lisälaite) väkisin, jos alkuperäinen on erittäin paksu. Kopiointi onnistuu myös kansi hieman raollaan. Kannen alta näkyvä valo on erittäin kirkas, joten älä katso valotuslasia kopioinnin aikana. 4 Alkuperäisten asetus

27 KOPIOINTI.KOPIOINTI Automaattisen kääntävän syöttölaitteen (lisälaite) käyttö Varotoimet Älä käytä kohdissa - 9 lueteltuja alkuperäisiä, sillä ne voivat aiheuttaa syöttöhäiriöitä tai vahingoittaa laitetta.. Pahasti rypistyneet, taitetut tai käpristyneet alkuperäiset. Hiilipaperitaustaiset alkuperäiset 3. Teipatut, liimatut tai leikellyt alkuperäiset 4. Alkuperäiset, joissa on useita reikiä kuten irtolehtipaperi 5. Paperiliittimin tai niitein varustetut alkuperäiset 6. Repeytyneet tai reikäiset alkuperäiset 7. Kosteat alkuperäiset 8. Kalvot tai kuultopaperit 9. Pinnoitettu (esim. vahattu) paperi Käytä kohdissa 0 ja lueteltuja alkuperäisiä erityisen varovaisesti. 0. Alkuperäiset, joiden pinta on erityisen karhea tai käsitelty (tällaiset arkit eivät ehkä irtoa toisistaan). Taitetut tai käpristyneet alkuperäiset (ne on suoristettava ennen syöttölaitteeseen asettamista) Mustat viivat Jos skannausalue tai ohjainalue on likainen, tulosteisiin voi tulla mustien viivojen kaltaisia kuvavirheitä. Suosittelemme puhdistamaan nämä alueet viikottain. Katso lisätietoja puhdistuksesta Pikakäyttöohjeesta. Alkuperäisten asetus 5

28 KOPIOINTI Jatkuva syöttö Jatkuva syöttö on syöttötavan oletusasetuksena. Aseta alkuperäiset paikalleen ja paina [START]-näppäintä, jonka jälkeen kopiot tulostuvat yksi kerrallaan jatkuvasti. Voit kätevästi kopioida monta alkuperäistä yhdellä kertaa. Kohdista kaikki alkuperäiset. Järjestä alkuperäiset siihen järjestykseen, jossa haluat kopioida ne. Päällimmäinen arkki kopioidaan ensin. Aseta alkuperäiset kopioitava puoli ylöspäin. Säädä sitten pituusohjaimet alkuperäisen pituuden mukaan. Huom. Syöttölaitteeseen mahtuu kerralla noin 00 arkkia koosta riippumatta (35-80 g/m tai lb.) tai 6 mm:n paksuinen pino. Katso lisätietoja erikokoisista alkuperäisistä: S.50 Erikokoisia alkuperäisiä sisältävän nipun kopiointi Pitkät alkuperäiset Vedä paperin pysäytin ulos, ettei skannattu alkuperäinen putoa. Huom. Nosta käytön jälkeen paperin pysäytintä kevyesti ja työnnä se sisään. Vihje Jos skannattavia alkuperäisiä on liikaa, voit jakaa ne ennen kopiointia useampaan nippuun. Aseta ensimmäinen nippu syöttölaitteeseen. Paina kosketusnäytöllä [JATKA] ensimmäisen nipun skannauksen aikana. Kun ensimmäinen nippu on skannattu, aseta seuraava nippu syöttölaitteeseen ja paina käyttöpaneelin [START]-näppäintä. 6 Alkuperäisten asetus

29 KOPIOINTI.KOPIOINTI Yksittäissyöttö Kun syöttötapana on yksittäissyöttö, alkuperäinen syötetään automaattisesti heti, kun se on asetettu automaattiseen kääntävään syöttölaitteeseen (lisälaite). Yksittäissyöttö on käytännöllinen yhden arkin kopiointia varten. S.3 ADF -> SADF Säädä pituusohjaimet alkuperäisen pituuden mukaan. Aseta alkuperäinen kopioitava puoli ylöspäin ja pituusohjaimia myöten. Alkuperäinen siirtyy automaattisesti laitteen sisään ja kosketusnäytöllä näkyy kohdan 3 valikko. Huom. Irrota otteesi alkuperäisestä ja anna sen siirtyä vapaasti eteenpäin. 3 Aseta seuraava alkuperäinen samalla tavalla. 4 Kun olet syöttänyt kaikki alkuperäiset, paina [TYÖ VALMIS]. Vihje Jos haluat keskeyttää kopioinnin, paina [PERUUTA]. Alkuperäisten asetus 7

30 KOPIOINTI Kopiointi Kopioinnin perustoiminnot Kopioi alla olevan ohjeen mukaisesti. Syöttölaite (lisävaruste) Valotustaso OR Sijoita kopiopaperit kasettiin tai kasetteihin. Katso sallitut paperityypit ja -koot ja niiden asetus: S. Sallittu kopiopaperi S. Paperin asetus kasetteihin S.0 Paperin asetus suurpaperisäiliöön (lisälaite) Aseta alkuperäinen(set). Katso alkuperäisten tyypit ja -koot ja niiden asetus: S.3 Sallitut alkuperäiset S.5 Automaattisen kääntävän syöttölaitteen (lisälaite) käyttö S.3 Alkuperäisten asetus valotuslasille S.4 Kirjatyyppiset alkuperäiset Jos kopioit enemmän kuin yhden kopion, näppäile kopiomäärä. Paina käyttöpaneelin [CLEAR]-näppäintä poistaaksesi näppäilemäsi numeron. Valitse kopiointitavat. S.45 KOPIOINNIN PERUSTOIMINNOT S.87 MUOKKAUSTOIMINNOT S.33 KUVAN SÄÄTÖ 8 Kopiointi

31 KOPIOINTI.KOPIOINTI 5 Paina käyttöpaneelin [START]-näppäintä. Kopiointi alkaa. Paperi tulee ulos kopioitu puoli alaspäin. Huom. Ole varovainen, sillä paperin ulostuloalue ja paperi ovat kuumia. Alla näkyvä valikko avautuu näytölle, kun käytössä on erikoiskopiointi. Tämä valikko avautuu näytölle, kun käytössä on SADF (yksittäissyöttö) tai erikoiskopiointi, jossa alkuperäinen on asetettu valotuslasille ja skannatut tiedot on väliaikaisesti tallennettu muistiin, kuten lajittelukopioinnissa tai - puoleisesta -puoleiseksi kopioinnissa. Kun tämä valikko avautuu näytölle, noudata seuraavia ohjeita. Vihje Valikon yläosassa näytetyt viestit vaihtelevat sen mukaan, skannataanko alkuperäiset automaattisen kääntävän syöttölaitteen vai valotuslasin avulla. 6 7 Aseta seuraava alkuperäinen ja paina käyttöpaneelin [START]-näppäintä tai kosketusnäytöllä [SEURAAVA KOPIO]. Skannaus alkaa. Jos syöttölaitteeseen on asetettu SADF (yksittäissyöttö), alkuperäinen syötetään automaattisesti asetettaessa se automaattiseen kääntävään syöttölaitteeseen (lisälaite). Kun olet skannannut kaikki alkuperäiset, paina kosketusnäytöllä [TYÖ VALMIS]. Kopiointi alkaa. Vihjeitä Jos haluat keskeyttää kopioinnin, paina [PERUUTA]. Jos paperit loppuvat kasetista kopioinnin aikana, paperia syötetään toisesta samankokoista ja -suuntaista paperia sisältävästä kasetista eikä kopiointi keskeydy. Jos tällaista kasettia ei ole, kopiointi keskeytyy ja kosketusnäytöllä lukee "Lisää paperia". Lisää tällöin paperia kasettiin. Kopiointi 9

32 KOPIOINTI Kopioinnin keskeytys ja uudelleenkäynnistys Paina käyttöpaneelin [STOP]-näppäintä. Kopiointi tai skannaus keskeytyy. Paina kosketusnäytöllä [PERUUTA] keskeyttääksesi kopioinnin. Paina kosketusnäytöllä [SEURAAVA KOPIO] tai käyttöpaneelin [START]-näppäintä käynnistääksesi kopioinnin uudelleen. Kun painat [PERUUTA], skannatut tiedot pyyhitään muistista ja mahdolliset odottavat työt suoritetaan. Vihje Vaikka et painaisi [PERUUTA], skannatut tiedot poistetaan automaattisella tyhjennystoiminnolla. 30 Kopiointi

33 KOPIOINTI.KOPIOINTI Seuraavan alkuperäisen skannaus kopioinnin aikana Voit skannata seuraavan alkuperäisen (automaattikäynnistys), vaikka kopiointi olisi vielä käynnissä tai kosketusnäytöllä lukee "VALMIS (LÄMPENEE)". Aseta alkuperäinen(set). Aseta kopiosarjojen määrä ja kopiointitavat. Huom. Uusi työ käynnistyy aikaisemmin valitsemiesi kopiointitapojen mukaisesti, ellet tee uutta valintaa. 3 Paina käyttöpaneelin [START]-näppäintä. Vihje Voit skannata enintään 000 arkkia yhtä kopiointityötä kohti tai kunnes sisäänrakennettu muisti täyttyy. Automaattisten töiden vahvistus Voit vahvistaa odottamassa olevat työt kosketusnäytöllä tai peruuttaa ne. Katso lisätietoja: S.70 Kopiointityön tilan vahvistus Skannattavien töiden peruutus Paina käyttöpaneelin [STOP]-näppäintä keskeyttääksesi työn alkuperäisten skannauksen aikana. Kun painat kosketusnäytöllä [PERUUTA] tai käyttöpaneelin [FUNCTION CLEAR]-näppäintä, kun skannaus on keskeytetty, skannaus päättyy. Tässä tapauksessa ennen työn keskeytystä skannatut tiedot kopioidaan. Käynnistä skannaus uudelleen painamalla [START]-näppäintä. Kopiointi 3

34 KOPIOINTI Kopioinnin keskeytys ja välikopiointi Voit keskeyttää käynnissä olevan kopioinnin tehdäksesi välillä muita kopioita (välikopiointi). Kun käynnistät keskeytetyn työn, sinun ei tarvitse valita kopiointitapoja uudelleen, sillä ne ovat tallentuneet laitteen muistiin. Huom. Et voi käyttää välikopioitavaan työhön seuraavia toimintoja: kansilehtien kopiointi, välilehtien kopiointi, työn muodostus, tallennus e-filingiin, kopioi ja tallenna tiedostoon Välikopioinnin aikana tapaa ei voida muuttaa kopioinnista poikkeavaksi tavaksi (esim. e-filing, skannaus, tulostus tai faksi). Muuta tapa painamalla ensin [INTERRUPT]-näppäintä poistaaksesi välikopioinnin. Paina käyttöpaneelin [INTERRUPT]-näppäintä. Näytöllä lukee Työ keskeytetty, työ tallennettu ja [INTERRUPT]- näppäimeen syttyy valo. Vihje Jos alkuperäistä skannataan, yllä oleva viesti tulee näkyviin skannauksen jälkeen. 3 4 Vaihda alkuperäinen uuteen. Valitse muita kopiointitapoja tarpeen mukaan ja paina käyttöpaneelin [START]- näppäintä. Paina [INTERRUPT]-näppäintä uudelleen välikopioinnin päätyttyä. Näytöllä lukee "Valmiina jatkamaan työ " ja keskeytetty työ käynnistyy uudelleen. 3 Kopiointi

35 KOPIOINTI.KOPIOINTI Vedoskopiointi Jos teet suuren määrän kopioita, voit tehdä ensin vedoskopion yhdestä sivusta ja tarkistaa, että se kopioidaan haluamallasi tavalla (vedoskopiointi). Vedoskopion tarkistamisen jälkeen voit muuttaa tapoja tai asetuksia (esim. kopiosarjojen määrä, ulostulotaso, sivunumero, aikaleima, lajittelu/nidonta, rei'itys). Huom. Jos haluat muuttaa kopiosuhdetta, tummuutta, alkuperäisen tyyppiä tai - tai -puoleista kopiointia, tulosta ensin vedoskopio. Muuta sen jälkeen asetukset ja skannaa alkuperäinen uudelleen. 3 4 Aseta arkit kasettiin tai kasetteihin. Aseta alkuperäinen(set). Valitse kopiosarjojen määrä ja kopiointitavat. Paina kosketusnäytöllä [VEDOS KOPIOINTI]. Näytöllä lukee "VEDOSKOPIOINTI asetettu Paina START näppäintä" noin sekunnin kuluttua. Huom. Jos viimeistelytavaksi on valittu [EI LAJITTELUA EI NIDONTAA] tai [RYHMÄ], se muuttuu automaattisesti [LAJITTELU]-tilaksi. 5 Paina käyttöpaneelin [START]-näppäintä. Skannaus alkaa. kopiosarja tulostuu. Kopiointi 33

36 KOPIOINTI 6 Muuta kopiosarjojen määrää ja kopiointitapoja tarvittaessa vedoskopion tarkastuksen jälkeen. Tavat tai asetukset kuten kopiosarjojen määrä, ulostulotaso, sivunumero, aikaleima, lajittelu/nidonta ja rei'itys voidaan muuttaa. Huom. Jos haluat muuttaa kopiosuhdetta, tummuutta, alkuperäisen tyyppiä tai - tai -puoleista kopiointia, tulosta ensin vedoskopio. Muuta sen jälkeen asetukset ja skannaa alkuperäinen uudelleen. Paina kosketusnäytöllä [MUISTIN TYHJENNYS] tai käyttöpaneelin [FUNCTION CLEAR]-näppäintä lopettaaksesi vedoskopioinnin. 7 Paina käyttöpaneelin [START]-näppäintä. Jos et muuttanut kopiomäärää kohdassa 6, laite tulostaa yhden kopion vähemmän kuin olit valinnut, koska yksi kopio on jo tulostettu vedoskopiona. Jos valitsemasi kopiomäärä oli, vedoskopion lisäksi tulostuu kuitenkin vielä toinen sarja. 34 Kopiointi

37 KOPIOINTI.KOPIOINTI Ulostulotason valinta Jos asennettuna on viimeistelijä (lisälaite), voit valita ulostulotason. Huom. Käytössä oleva ulostulotaso saattaa olla rajallinen kopiointitavasta ja paperikoosta riippuen. Ulostulotason valinnan oletusasetus on automaattivalinta. Ulostulotason vaihto Valittu ulostulotaso näytetään laitteen tila -alueella. Vaihda ulostulotaso painamalla [ULOSTULOTASO]. Jokaisella painalluksella näytölle vaihtuu järjestyksessä laitteen ulostulotaso, viimeistelijän (lisälaite) ulostulotasot ja automaattivalinta. Ulostulotason automaattisen valinnan osoitin Käytössä oleva ulostulotaso [ULOSTULO TASO] näppäin Kopiointi 35

38 KOPIOINTI Kopiointi ohisyöttötasolta Kopiointi ohisyöttötasolta Käytä ohisyöttötasoa kopioidessasi ei vakiokokoiselle paperille, kalvolle, tarroille tai Paksu 4 -paperille. Ohisyöttötasoa suositellaan myös vakiokokoisen paperin kopiointiin, jonka asetusta ei ole tehty kasetteihin. Vihje Jos valitset paperikoon, voit käyttää lukuisia eri toimintoja, kuten automaattinen paperin valinta (APS) tai automaattinen kopiosuhteen valinta (AMS). Katso lisätietoja: S.83 Kopiointitoimintojen yhdistelmätaulukko Avaa ohisyöttötaso. Jos arkit ovat suurikokoisia, vedä paperituki esille. Kopiointimenettely ohisyöttötasolta vaihtelee käytettävän paperikoon mukaan. Alla olevasta taulukosta näet menettelyn kunkin koon kohdalla. Vakiokoko Paperikoko Pohjois-Amerikan ulkopuolella: A3, A4, B4, B5 Pohjois-Amerikka: LD, LT, LG, ST-R Muu kuin yllä oleva Muut (ei vakiokoot) Menettely S.37 Kopiointi A3-, A4-, B4- ja B5-koon arkeille (muualle kuin Pohjois- Amerikkaan tarkoitettu laite) / LD-, LT-, LG- ja ST-R-koon arkeille (Pohjois- Amerikkaan tarkoitettu laite) S.40 Kopiointi muille kuin yllä mainituille vakiokoon arkeille S.4 Ohisyöttötasolta kopiointi ei vakiokokoisille arkeille Vihjeitä Ohisyöttötasolta kopiointi keskeytyy, kun paperi loppuu ohisyöttötasolta kesken kopioinnin, vaikka muissa kaseteissa olisi samankokoista paperia. Kopiointi käynnistyy uudelleen, kun paperia lisätään ohisyöttötasolle. Kun kopiointi on valmis, käyttöpaneelin [FUNCTION CLEAR]-näppäin alkaa vilkkua. Paina näppäintä vaihtaaksesi ohisyöttötasolta kopioinnin normaaliin kopiointiin kaseteista. Vaikka et painaisi [FUNCTION CLEAR]-näppäintä, ohisyöttötasolta kopiointi poistetaan automaattisen tyhjennystoiminnon kytkeytyessä päälle määrätyn ajan kuluttua. 36 Kopiointi ohisyöttötasolta

39 KOPIOINTI.KOPIOINTI Ohisyöttötasolta kopiointi vakiokokoiselle paperille Kopiointi A3-, A4-, B4- ja B5-koon arkeille (muualle kuin Pohjois- Amerikkaan tarkoitettu laite) / LD-, LT-, LG- ja ST-R-koon arkeille (Pohjois- Amerikkaan tarkoitettu laite) Aseta alkuperäinen(set). Aseta paperi ohisyöttötasolle kopioitava puoli alaspäin. Säädä pituusohjaimet samalla kun pitelet salpaa. Kun olet asettanut paperin, näytölle avautuu ohisyöttötasolta kopioinnin valikko. Huom. Paperipinon korkeus ei saa ylittää pituusohjaimissa olevaa merkkiviivaa. Jos käytät useampaa kuin yhtä paperiarkkia, irrota arkit huolellisesti toisistaan ennen ohisyöttötasolle asetusta. Varo, ettet saa paperiviiltoja sormiisi. Älä työnnä paperia ohisyöttötason aukkoon. Se voi aiheuttaa paperitukoksen. 3 Valitse KOPIO-kohdasta ohisyöttötasolle asettamaasi paperia vastaava paperikoon näppäin. Paperikoko on nyt asetettu. Huom. Jos et määritä paperikokoa nyt, kopiointi voi hidastua. Kopiointi ohisyöttötasolta 37

40 KOPIOINTI 4 Paina kosketusnäytöllä [PAPERITYYPPI], ellei ohisyöttötasolle asettamasi paperin tyyppi ole normaalipaperi. 5 Paina ohisyöttötasolle asetetun paperin paperityyppiä vastaavaa näppäintä. Paina [OK]. 38 Kopiointi ohisyöttötasolta

41 KOPIOINTI.KOPIOINTI Huom. Väärän paperityypin valinta voi aiheuttaa paperitukoksen tai huomattavia kuvavirheitä. Kun valitset paperityypin, voit vahvistaa sen ikonien avulla, jotka näytetään alla olevan kuvan mukaisesti. Paperityyppi Ikoni Paperityyppi Ikoni NORMAALI KALVO PAKSU PAKSU (TAKA) KIERRÄTETTY PAPERI PAKSU ERIKOIS PAKSU (TAKA) ERIKOIS (TAKA) PAKSU 3 ERIKOIS PAKSU 3 (TAKA) ERIKOIS (TAKA) PAKSU 4 PAKSU 4 (TAKA) TAKA-toiminnosta Kun teet kaksipuoleisia kopioita erikoisille paperityypeille, kuten PAKSU 4, johon ei voida käyttää automaattista kaksipuoleista kopiointia, valitse paperityyppi yhdelle puolelle ja tee siitä kopio. Valitse sitten saman paperityypin (TAKA)-vaihtoehto toista puolta varten. Esimerkki: Kaksipuoleinen kopiointi PAKSU 4 -paperille. Aseta paperi ohisyöttötasolle.. Valitse paperityypiksi PAKSU 4 ja aloita kopiointi. 3. Aseta kohdassa kopioitu paperi ohisyöttötasolle uudelleen kopioitu puoli ylöspäin. 4. Valitse PAKSU 4 (TAKA) ja aloita kopiointi. Huom. Automaattista kaksipuoleiskopiointia voidaan käyttää normaalille, kierrätetylle, PAKSU, PAKSU, PAKSU 3, ERIKOIS ja ERIKOIS -paperille. Kaksipuoleista kopiointia ei voida käyttää piirtoheitinkalvoille (KALVO). 6 7 Kun olet asettanut paperikoon ja -tyypin, paina [OK]. Näytölle palaa PERUS-valikko. Valitse muut kopiointitavat tarpeen mukaan ja paina käyttöpaneelin [START]-näppäintä. Huom. Kun kopioit kalvolle, poista kopioidut kalvot yksi kerrallaan sitä mukaa, kun ne saapuvat ulostulotasolle. Jos kalvot kerääntyvät pinoksi, ne saattavat käpristyä eikä niitä pystytä heijastamaan kunnolla. Kopiointi ohisyöttötasolta 39

42 KOPIOINTI Kopiointi muille kuin yllä mainituille vakiokoon arkeille Aseta alkuperäinen(set) ja kopiopaperi kappaleen Kopiointi A3-, A4-, B4- ja B5-koon arkeille (muualle kuin Pohjois-Amerikkaan tarkoitettu laite) / LD-, LT-, LG- ja ST-R-koon arkeille (Pohjois-Amerikkaan tarkoitettu laite) ( S.37) kohdissa ja selostetulla tavalla. Paina kosketusnäytöllä [KOKOASETUS]. 3 Paina ohisyöttötasolle asetetun paperin kokoa vastaavaa näppäintä. Valittu koko tallentuu MUU-kooksi. 4 Paina KOPIO-kohdassa [MUU]. Paperikooksi asetetaan MUU-kooksi tallennettu koko. Huom. Jos et määritä paperikokoa nyt, kopiointi voi hidastua. 40 Kopiointi ohisyöttötasolta

43 KOPIOINTI.KOPIOINTI 5 Paina [PAPERITYYPPI], ellei ohisyöttötasolle asettamasi paperi ole normaalipaperia. 6 Paina ohisyöttötasolle asetetun paperin paperityyppiä vastaavaa näppäintä. Paina [OK]. Huom. Väärän paperityypin valinta voi aiheuttaa paperitukoksen tai huomattavia kuvavirheitä. Kun valitset paperityypin, voit vahvistaa sen ikonien avulla, jotka näytetään laitteen tila -alueella. Katso lisätietoja: Taulukko kappaleen Kopiointi A3-, A4-, B4- ja B5-koon arkeille (muualle kuin Pohjois-Amerikkaan tarkoitettu laite) / LD-, LT-, LG- ja ST-R-koon arkeille (Pohjois-Amerikkaan tarkoitettu laite) ( S.37) kohdassa Kun olet asettanut paperikoon ja -tyypin, paina [OK]. Näytölle palaa PERUS-valikko. Valitse muut kopiointitavat tarpeen mukaan ja paina käyttöpaneelin [START]-näppäintä. Kopiointi ohisyöttötasolta 4

44 KOPIOINTI Ohisyöttötasolta kopiointi ei vakiokokoisille arkeille Voit käyttää ei vakiokokoisia papereita, jotka vastaavat oikealla näkyvän kuvan kokoja mm (5.8" - 7") mm (3.9" -.7") Aseta alkuperäinen valotuslasille. Aseta paperi ohisyöttötasolle kopioitava puoli alaspäin. Säädä pituusohjaimet samalla kun pitelet salpaa. Kun olet asettanut paperin, näytölle avautuu ohisyöttötasolta kopioinnin valikko. Huom. Paperipinon korkeus ei saa ylittää pituusohjaimissa olevaa merkkiviivaa. Jos käytät useampaa kuin yhtä paperiarkkia, irrota arkit huolellisesti toisistaan ennen ohisyöttötasolle asetusta. Varo, ettet saa paperiviiltoja sormiisi. Älä työnnä paperia ohisyöttötason aukkoon. Se voi aiheuttaa paperitukoksen. 3 Paina kosketusnäytöllä [ERIKOISPAPERI]. 4 Kopiointi ohisyöttötasolta

45 KOPIOINTI.KOPIOINTI 4 Näppäile mitat. ) Paina [Pituus] ja näppäile arvo (00-97 mm ( ")). ) Paina [Leveys] ja näppäile arvo (48-43 mm ( ")). 3) Paina [OK]. Pituus ja leveys on osoitettu oikealla olevan kuvan mukaisesti: Leveys Pituus Hakeaksesi mittatiedot muistista, paina yhtä [MUISTI ] - [MUISTI 4]-näppäimistä ja sen jälkeen [OK]. Vihje Katso mittatietojen tallennus muistiin: S.44 Ei vakiokoon tallennus muistiin 5 Valitse muut kopiointitavat tarpeen mukaan ja paina käyttöpaneelin [START]-näppäintä. Kopiointi ohisyöttötasolta 43

46 KOPIOINTI Ei vakiokoon tallennus muistiin Toimi samoin kuin kappaleen Ohisyöttötasolta kopiointi ei vakiokokoisille arkeille ( S.4) kohdissa - 3. Tallenna koko. ) Valitse muistinumero. ) Paina [Pituus] ja näppäile arvo (00-97 mm ( ")). 3) Paina [Leveys] ja näppäile arvo (48-43 mm ( ")). 4) Paina [MUISTI]. 44 Kopiointi ohisyöttötasolta

47 3.KOPIOINNIN PERUSTOIMINNOT Tässä luvussa selostetaan kopioinnin perustoiminnot, kuten kopiosuhteen muutos, lajittelutavat ja kaksipuoleinen kopiointi. Ennen kopiointia Oletusasetukset...46 Asetusten vahvistus...46 Asetusten poisto...47 Toimintojen yhdistämisen rajoitukset...47 Paperin valinta Automaattinen paperin valinta (APS)...48 Paperin valinta käsin...49 Erikokoisia alkuperäisiä sisältävän nipun kopiointi...50 Väritilojen vaihto... 5 Alkuperäisen tyypin asetus Tummuuden säätö Suurentaminen ja pienentäminen Automaattinen kopiosuhteen valinta (AMS)...55 Alkuperäisen ja kopiopaperin koon määritys erikseen...56 Kopiosuhteen määritys käsin...58 Valokuvien kopiointi kopiopaperin koolle optimaalisella kopiosuhteella (KUVA ZOOM)...60 Viimeistelytavan valinta Viimeistelytavat ja viimeistelijät (lisälaite)...63 Lajittelu/Ryhmittely...65 Vuorottain lajittelu...67 Lajittelu ja nidonta...68 Vihkokopiointi / Keskitaitto / Taitto ja nidonta...7 Rei'itys...74 Käsinnidonta...75 Kaksipuoleinen kopiointi...76 Yksipuoleinen kopiointi...77 Kaksipuoleinen kopiointi...78 Kaksipuoleinen kopiointi kirjatyyppisestä alkuperäisestä...79 Kopioi & tallenna tiedostoon -toiminto... 8 Jaetun kansion asetus...84

48 3 KOPIOINNIN PERUSTOIMINNOT Ennen kopiointia Oletusasetukset Kun laitteen virta on kytketty päälle, se toimii oletusasetusten mukaisesti, ellei asetuksia ei ole vielä muutettu. Laite palaa oletusasetuksiin poistettaessa energiansäästötila tai painettaessa käyttöpaneelin [FUNCTION CLEAR]-näppäintä. Kopioinnin perustoimintojen oletusasetukset löytyvät alla olevasta taulukosta. Nimike Oletusasetus Kopiosuhde 00 % Kopiomäärä Paperin valinta Automaattinen paperin valinta (APS) Yksipuoleinen/kaksipuoleinen -puoleinen alkuperäinen -> -puoleinen kopio Tummuuden säätö Käsinsäätö Väritila TÄYSVÄRI Alkuperäisen tyyppi TEKSTI/KUVA Viimeistelytapa Kopioitaessa valotuslasilta: EI LAJITTELUA EI NIDONTAA Kopioitaessa automaattisesta kääntävästä syöttölaitteesta (lisälaite): LAJITTELU Automaattisen kääntävän syöttölaitteen (lisälaite) syöttötapa Jatkuva syöttö Oletusasetuksia voidaan muuttaa. Katso lisätietoja Laitehallinnan käyttöohjeesta. Asetusten vahvistus Kun painat kosketusnäytöllä [ASETUKSET], alla oleva valikko avautuu näytölle. Tässä valikossa voit tarkistaa nykyiset toiminnot. Siirtyminen toimintojen asetusvalikkoon Muuta valikon toimintoja painamalla vastaavia näppäimiä. Halutun asetuksen valikko avautuu näytölle. 46 Ennen kopiointia

49 3 KOPIOINNIN PERUSTOIMINNOT 3.KOPIOINNIN PERUSTOIMINNOT Asetusten poisto Jos haluat poistaa kopiointitoiminnon asetuksen, paina vastaavan asetusvalikon [NOLLAA]-näppäintä. Jos kyseessä on MUOKKAA-valikon KOKO KUVA, paina myös korostettua näppäintä poistaaksesi asetuksen. S.87 MUOKKAUSTOIMINNOT Muutettujen asetusten poisto Kun painat käyttöpaneelin [FUNCTION CLEAR]-näppäintä, toimintojen kaikki muutokset poistetaan. Vaikka et painaisikaan tätä näppäintä, tehdyt muutokset poistetaan, kun laitetta ei käytetä 45 sekuntiin (oletusasetus). Katso lisätietoja tämän ajan muuttamisesta Laitehallinnan käyttöohjeesta. Toimintojen yhdistämisen rajoitukset Monia kopiotoimintoja voidaan käyttää yhdessä. Joitakin toimintoja ei kuitenkaan saa käyttää yhdessä toisten kanssa. Katso lisätietoja: S.83 Kopiointitoimintojen yhdistelmätaulukko S.85 Kuvansäätötoimintojen yhdistelmätaulukko Ennen kopiointia 47

50 3 KOPIOINNIN PERUSTOIMINNOT Paperin valinta Automaattinen paperin valinta (APS) Laite tunnistaa alkuperäisen koon ja valitsee automaattisesti samankokoisen paperin. Tätä toimintoa kutsutaan automaattiseksi paperin valinnaksi (APS). Vihjeitä Katso lisätietoja alkuperäisten koon tunnistamisesta: S.3 Sallitut alkuperäiset Toiminto ei ehkä pysty tunnistamaan joidenkin alkuperäisten kokoja. Valitse siinä tapauksessa haluamasi koko käsin. S.49 Paperin valinta käsin 3 Aseta arkit kasettiin tai kasetteihin. Aseta alkuperäinen(set). Paina kosketusnäytöllä [APS]. Paperin valintatavaksi on nyt asetettu automaattinen paperin valinta. Vihjeitä Paperin valintatavan oletusasetuksena on automaattinen paperin valinta. Jos paperin suunta kasetissa poikkeaa alkuperäisen suunnasta, alkuperäisessä olevia tietoja käännetään automaattisesti 90 astetta kopiointia varten, kun paperit ovat samankokoisia. Tämä koskee ainoastaan A4-, B5 tai LT-koon papereita. Jos esim. A4-koon alkuperäinen asetetaan pystysuuntaan ja A4-R-koon paperi kasettiin, alkuperäisessä olevia tietoja käännetään ja ne kopioidaan oikein A4-R-paperille. Huom. Jos näytöllä lukee "Vaihda alkuperäisen suunta" tai "VAIHDA KASETTIIN OIKEA PAPERIKOKO", noudata ohjetta. 4 Valitse muut kopiointitavat tarpeen mukaan ja paina käyttöpaneelin [START]-näppäintä. 48 Paperin valinta
