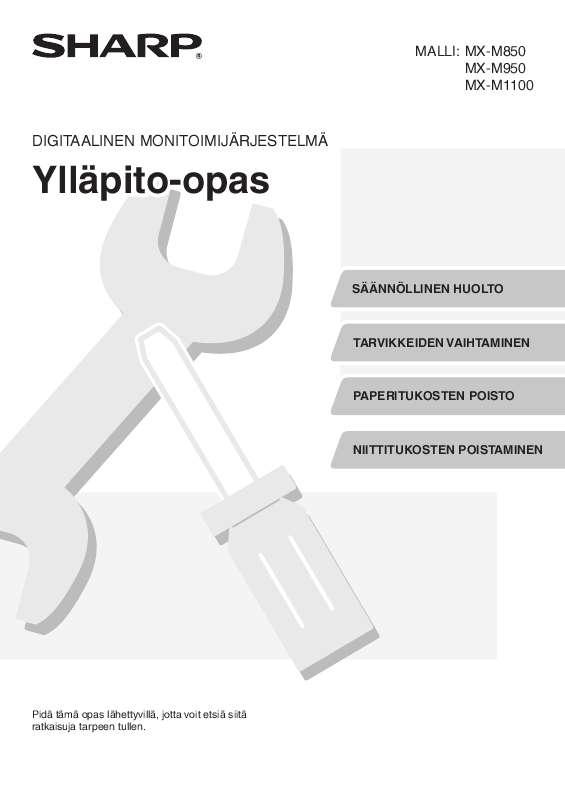

Käyttöoppaasi. SHARP MX-M1100

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä Kiitos, että valitsit tämän tuotteen. Tässä käyttöohjeessa kerrotaan laitteen huoltoon liittyvistä toimenpiteistä kuten tarvikkeiden vaihdosta ja paperitukosten poistamisesta. Huomaa: Tämä asiakirja on pyritty tekemään mahdollisimman tarkaksi. Jos sinulla on jotakin huomautettavaa tästä käyttöohjeesta, ota yhteyttä omaan jälleenmyyjään tai lähimpään valtuutettuun huoltopalveluun. Tälle tuotteelle on suoritettu tarkat laadunvalvonta- ja tarkistustoimenpiteet. Jos kaikesta huolimatta huomaat laitteessa vian tai muun ongelman, ota yhteyttä jälleenmyyjääsi tai lähimpään valtuutettuun huoltopalveluun. Laissa määrättyjä erikoistapauksia lukuun ottamatta SHARP ei vastaa vioista, jotka esiintyvät laitteen tai sen lisälaitteiden käytön aikana, tai vioista, jotka aiheutuvat laitteen tai sen lisälaitteiden asiattomasta käytöstä, tai muista vioista tai vahingoista, jotka aiheutuvat tuotteen käytöstä. Varoitus Tämän käyttöohjeen sisällön kopiointi, muuttaminen tai kääntäminen ilman ennalta annettua kirjallista lupaa on kielletty muissa kuin tekijänoikeuslaissa sallituissa tapauksissa. 2 VALOTUSLASI... 2 VALOTUSLASIN KANSILEVY SKANNAUSALUE OHISYÖTTÖTELAN PUHDISTAMINEN REI'ITYSJÄTTEEN POISTAMINEN NIITTIJÄTTEEN POISTAMINEN (VIIMEISTELIJÄ)... 6 HUKKAVÄRISÄILIÖN VAIHTAMINEN NIITTITUKOKSEN POISTAMINEN VIIMEISTELIJÄ.. 45 SATULAYKSIKKÖ / VIIMEISTELIJÄ (LAITTEESEEN MX-M850) / 8 NIITTIKASETIN VAIHTAMINEN. 10 VIIMEISTELIJÄ LEIMAUSKASETIN VAIHTAMINEN PAPERITUKOSTEN POISTO KUN ILMENEE PAPERITUKOS. 16 PAPERITUKOSVIESTI JA OHJEET 16 OHJENÄYTÖN KÄYTTÄMINEN PAPERITUKOSTEN POISTO TUKOSTEN SIJAINNIT....

3 . 17 VIIMEISTELIJÄ SATULAYKSIKKÖ TAITTOYKSIKKÖ SYÖTTÄJÄ LAITE OHISYÖTTÖTASO (MX-MFX1) / SUURIKAPASITEETTINEN KASETTI SÄÄNNÖLLINEN HUOLTO Tässä luvussa on kuvattu, miten laite puhdistetaan, rei'itys- tai niittijäte hävitetään ja miten hukkavärisäiliö vaihdetaan. Jotta taataan laitteen pitkä käyttöikä, nämä huoltotoimet on suoritettava säännöllisesti. Varoitus Älä käytä laitteen puhdistamisessa syttyvän suihkeen muodossa olevaa puhdistusainetta. Jos suihketta joutuu kosketuksiin laitteen sisällä olevien kuumien sähkökomponenttien tai lämpöyksikön kanssa, voi seurauksena olla tulipalo tai sähköisku. Älä käytä laitteen puhdistuksessa ohenteita, bensiinejä tai muita tulenarkoja puhdistusaineita. Niiden tai kotelon väri voi muuttua. VALOTUSLASIN JA AUTOMAATTISEN SYÖTTÖLAITTEEN PUHDISTAMINEN VALOTUSLASI VALOTUSLASIN KANSILEVY Jos valotuslasi tai asiakirjakannen taustalevyn kalvo ovat likaisia, lika näkyy skannatussa laskun aikana toimintapainikkeen merkkivalo vilkkuu. Kun paperikaukalo on laskeutunut, merkkivalo palaa tasaisena. Älä ota papereita pois, ennen kuin merkkivalo palaa tasaisena. 2 Irrota kansi. Samalla kun painat kantta vasemmalle, vedä sitä eteenpäin. 2 Irrota kansi. Samalla kun työnnät kantta ylöspäin, vedä sitä eteenpäin. 3 Puhdista tela. Aseta telan puhdistamisen jälkeen kansi takaisin sen alkuperäiseen asentoon. 3 Puhdista tela. Aseta telan puhdistamisen jälkeen kansi takaisin sen alkuperäiseen asentoon. 4 Aseta paperit. 4 Aseta paperit ja paina toimintapainiketta. Painikkeen painamisen jälkeen paperitaso nousee. Paperikaukalon nousun aikana toimintapainikkeen merkkivalo vilkkuu. Kun paperikaukalon nouseminen on lakannut, merkkivalo palaa tasaisena. 4 REI'ITYSJÄTTEEN POISTAMINEN Rei'ityksestä syntyvä rei'itysjäte kerätään rei'itysjätekoteloon. Rei'itysjäte poistetaan seuraavien vaiheiden mukaisesti. Viimeistelijä Viimeistelijä (laitteeseen MX-M850) / Satulanidontaviimeistelijä 1 Avaa kansi. 1 Avaa kansi. 2 Vedä ulos rei'itysjätekotelo ja poista rei'itysjäte. 2 Vedä rei'itysjätekotelo ulos varoen ja poista rei'itysjäte. Sijoita rei'itysjäte muovipussiin tai muuhun astiaan ja huolehdi siitä, ettei jäte leviä ympäriinsä. Sijoita rei'itysjäte muovipussiin tai muuhun astiaan ja huolehdi siitä, ettei jäte leviä ympäriinsä. 3 Aseta rei'itysjätekotelo paikalleen. 3 Varmista, että rei'itysjätekotelo asetetaan paikalleen oikein. Aseta rei'itysjätekotelo paikalleen. Varmista, että rei'itysjätekotelo asetetaan paikalleen oikein. 4 Sulje kansi. 4 Sulje kansi. 5 NIITTIJÄTTEEN POISTAMINEN (VIIMEISTELIJÄ) Kun viimeistelijää käytetään nidontaan, syntyy niittijätettä. Niittijäte kerätään niittijätekoteloon. Niittijäte poistetaan seuraavien vaiheiden mukaisesti. 1 Avaa kansi. 3 Aseta niittijätekotelo paikalleen. Varmista, että niittijätekotelo asetetaan paikalleen oikein. 2 Vedä ulos niittijätekotelo ja poista niittijäte. 4 Sulje kansi. Älä laita sormiasi niittijätekoteloon. Niitit voivat pistää ja aiheuttaa sormiin vammoja. Älä laita niittijätettä hävitystarkoituksessa muovipussiin. Niitit saattavat tehdä pussiin reikiä. 6 HUKKAVÄRISÄILIÖN VAIHTAMINEN Hukkavärisäiliöön kerätään tulostamisen aikana syntynyt hukkaväri. Hukkavärisäiliö vaihdetaan seuraavien vaiheiden mukaisesti.

4 1 Avaa kansi. 4 Asenna paikalleen uusi hukkavärisäiliö. Työnnä uusi säiliö hitaasti paikalleen, kunnes se pysähtyy. 2 Poista hukkavärisäiliö. Hukkavärisäiliö voi olla painava. Tue säiliötä molemmin käsin irrottaessasi sitä. 5 Sulje kansi. Huomio Älä heitä hukkavärisäiliötä tuleen. Väriainetta voi lentää ympäristöön ja aiheuttaa palovammoja. 3 Aseta kansi irrotetun hukkavärisäiliön päälle. Poista kansi hukkavärisäiliön päältä ja kiinnitä se kuvan osoittamalla tavalla. Säilytä hukkavärisäiliö poissa pienten lasten ulottuvilta. Varmista, etteivät vaatteet, lattia tai muut esineet likaannu hukkavärisäiliötä vaihdettaessa. Hukkaväriä ei saa käyttää uudelleen. Hukkavärin käyttö saattaa heikentää kuvanlaatua ja aiheuttaa laitevian. Aseta irrotettu hukkavärisäiliö muovipussiin ja säilytä se, kunnes oma huoltoteknikko tulee seuraavanuml;nnä niittikasettia, kunnes se napsahtaa paikalleen. 2 Tartu niittikotelon vihreään osaan ja vedä niittikotelo ulos. 5 Asenna niittikotelo. Työnnä niittikoteloa, kunnes se napsahtaa paikalleen. 3 Poista niittikasetti. 6 Sulje kansi. Kun on jäljellä, nit; (sivu 21). Siirrä M4-vipua nuolen suuntaan. 8 Avaa kansi. 3 9 Siirrä M3-vipua ylöspäin nuolen suuntaan. Poista juuttunut paperi. Palauta M4-vipu alkuperäiseen asentoonsa paperin poistamisen jälkeen Poista juuttunut paperi. Kun M3-vipu vapautetaan, se palautuu automaattisesti alkuperäiseen asentoon. Siirrä M5-vipua nuolen suuntaan Sulje kaikki kannet. Poista juuttunut paperi. Palauta M5-vipu alkuperäiseen asentoonsa paperin poistamisen jälkeen. 22 PAPERITUKOSTEN POISTO 6 Kierrä M8-nuppia nuolen suuntaan. 10 Poista juuttunut paperi. Palauta M10-vipu alkuperäiseen asentoonsa paperin poistamisen jälkeen. Varmista ennen vaiheen 7 suorittamista, että kierrät M8-nuppia. Jos suoritat vaiheen 7 kiertämättä nuppia, paperi saattaa revetä ja revenneet palaset voivat jäädä laitteeseen. 11 Avaa M11-vipua nuolen suuntaan. 7 Tartu M9-vipuun ja vedä yksikkö ulos. Vedä yksikköä ulos, kunnes se pysähtyy. 12 Poista juuttunut paperi. Palauta M11-vipu alkuperäiseen asentoonsa paperin poistamisen jälkeen. 8 Poista juuttunut paperi. 13 Aseta yksikkö takaisin paikalleen ja sulje kansi. Jos nidonnan aikana syntyy paperitukos, myös niittitukoksen syntyminen on Siirtoalue (sivu 31) Paperikaukalot 1 Avaa kansi. 4 Poista juuttunut paperi. 2 Poista juuttunut paperi. 5 Avaa kannet. Avaa paperinsyöttäjän etukansi ja oikeanpuoleinen kansi. 3 Avaa kansi. 6 Kierrä Q1-nuppia nuolen suuntaan. 30 PAPERITUKOSTEN POISTO 7 Poista juuttunut paperi. Siirtoalue 1 Avaa kansi. 8 Kierrä Q2-nuppia nuolen suuntaan. 2 Paina Q3-painiketta paperiohjaimen avaamiseksi nuolen suuntaan. Kun Q3-painiketta painetaan, lukko aukeaa ja paperiohjain avautuu automaattisesti nuolen suuntaan. 9 Poista juuttunut paperi. 10 Sulje kaikki kannet. 3 Poista juuttunut paperi. 31 PAPERITUKOSTEN POISTO 4 Paina Q4-painiketta laskeaksesi paperiohjainta nuolen suuntaan. Kun Q4-painiketta painetaan, lukko aukeaa ja paperiohjain siirtyy automaattisesti alas. 5 Poista juuttunut paperi. Palauta paperiohjaimet alkuperäisiin asentoihin paperin poistamisen jälkeen. 6 Sulje kansi. 32 PAPERITUKOSTEN POISTO LAITE Kun alas osoittava -merkki vilkkuu, kyseisessä sijainnissa on ilmennyt paperitukos. Automaattinen syöttölaite Siirtoyksikkö (sivu 34) Siirtoalue (sivu 37) Kaukalot 1-4 (sivu 38) Automaattinen syöttölaite 1 Avaa kansi. 4 Kierrä siirtotelaa nuolen suuntaan. 2 Poista juuttunut alkuperäinen. Sulje kansi alkuperäisen poistamisen jälkeen. 5 Poista juuttunut alkuperäinen. 3 Avaa automaattinen syöttölaite. 6 Avaa automaattisen syöttölaitteen kansi. Avaa lukitus paina painiketta (A). (A) 33 PAPERITUKOSTEN POISTO 7 Poista juuttunut alkuperäinen. Sulje kansi alkuperäisen poistamisen jälkeen ja sen jälkeen sitten automaattinen syöttölaite. Avaa ja sulje paperitukoksen poiston jälkeen automaattinen syöttölaite (tai asiakirjan syöttöalueen kansi) paperitukoksesta ilmoittavan näytön nollaamiseksi kosketusnäytöltä. Siirtoyksikkö Huomio Lämpöyksikön osat ovat kuumia. Kuumat osat näytetään kuvassa. Älä kosketa näitä osia poistaessasi paperitukosta. Ole erittäin varovainen, jottet saa palovammoja. Äärimmäisen kuuma Äärimmäisen kuuma Äärimmäisen kuuma 1 Avaa kansi. 2 Kierrä nuppia nuolen suuntaan. Varmista, että kierrät nuppia ennen vaiheen 3 suorittamista. Jos suoritat vaiheen 3 kiertämättä nuppia, paperi saattaa revetä ja palasia voi jäädä laitteeseen. 34 PAPERITUKOSTEN POISTO 3 Siirrä vipua ylöspäin nuolen suuntaan vaaka-asentoon asti. 6 Kierrä nuppia nuolen suuntaan. 4 Vedä yksikkö ulos. Pidä vipu vaaka-asennossa ja vedä yksikköä varoen ulos, kunnes se pysähtyy. 7 Poista juuttunut paperi. Kun yksikkö on vedetty kokonaan ulos, varmista, että vipu osoittaa hieman alaspäin. Se lukitsee yksikön. Älä kosketa tai vahingoita siirtohihnaa paperitukoksen poiston aikana. 8 Huomio Ellei siirtoyksikkö ole lukittuna paperitukoksen poiston aikana, käsi tai sormet voivat jäädä laitteen osien väliin puristuksiin. Paina paperiohjainta alas nuolen suuntaan. 5 Poista juuttunut paperi. Varmista ennen tukoksen poistamista, että siirtoyksikkö on kiinnitettynä paikalleen. 9 Poista juuttunut paperi. Kun paperiohjain vapautetaan, se palautuu automaattisesti alkuperäiseen asentoon. 35 PAPERITUKOSTEN POISTO 10 Siirrä paperiohjainta ylöspäin nuolen suuntaan. 14 Poista juuttunut paperi. 11 Poista juuttunut paperi. Kun paperiohjain vapautetaan, se palautuu automaattisesti alkuperäiseen asentoon. 15 Siirrä paperiohjainta ylöspäin nuolen suuntaan.

5 Powered by TCPDF ( 12 Avaa yksikkö samalla kun painat vipua. 16 Poista juuttunut paperi. Kun paperiohjain vapautetaan, se palautuu automaattisesti alkuperäiseen asentoon. Vedä yksikköä varoen ulos, kunnes se pysähtyy. 17 Avaa paperiohjain. 13 Kierrä nuppia nuolen suuntaan. 18 Poista juuttunut paperi. Sulje paperiohjain paperin poistamisen jälkeen. 36 PAPERITUKOSTEN POISTO 19 Siirrä paperiohjainta ylöspäin nuolen suuntaan. Siirtoalue 1 Avaa kansi. 20 Poista juuttunut paperi. Kun paperiohjain vapautetaan, se palautuu automaattisesti alkuperäiseen asentoon. 2 Poista juuttunut paperi. 21 Siirrä paperiohjainta ylöspäin nuolen suuntaan. 3 Avaa paperiohjain. Samalla kun painat vihreää vapautuspainiketta, avaa paperiohjain nuolen suuntaan. 22 Poista juuttunut paperi. Kun paperiohjain vapautetaan, se palautuu automaattisesti alkuperäiseen asentoon. 4 Poista juuttunut paperi. Esimerkki: Tukos kaukalossa 3 Tukoksen sijainti vaihtelee riippuen siitä, mitä kaukaloa on sisään U3-vipu alkuperäiseen asentoonsa paperin poistamisen jälkeen. 10 Poista juuttunut paperi. Palauta U5-vipu alkuperäiseen asentoon paperin poistamisen jälkeen. 14 Sulje kansi. 11 Siirrä U7-vipua alaspäin nuolen suuntaan. 12 Kierrä U8-nuppia nuolen suuntaan. 42 PAPERITUKOSTEN POISTO OHISYÖTTÖTASO (MX-MFX1) / SUURIKAPASITEETTINEN KASETTI Kun alas osoittava -merkki vilkkuu, kyseisessä sijainnissa on ilmennyt paperitukos. Ohisyöttötaso (MX-MFX1) Suurikapasiteettinen kasetti (MX-LCX3N)/ Suurikapasiteettinen kasetti (MX-LCX6) (sivu 44) Ohisyöttötaso (MX-MFX1) Suurikapasiteettinen kasetti (MX- LCX3N) 1 Poista juuttunut paperi. 1 Avaa kansi. 2 Avaa ohisyöttötaso. 2 Siirrä tason päällä olevaa vipua vasempaan lukon avaamiseksi. Poista juuttunut paperi. Sulje kansi paperin poistamisen jälkeen. 3 Poista juuttunut paperi. 3 Avaa ohisyöttötason kansi. 4 Sulje ohisyöttötaso. 43 PAPERITUKOSTEN POISTO 4 Avaa ohisyöttötaso. Siirrä tason päällä olevaa vipua vasempaan lukon avaamiseksi. 3 Avaa ohisyöttötason kansi. 5 Poista juuttunut paperi. Sulje taso paperin poistamisen jälkeen. 4 Avaa ohisyöttötaso. Siirrä tason päällä olevaa vipua vasempaan lukon avaamiseksi. 6 Sulje ohisyöttötason kansi. 5 Poista juuttunut paperi. Sulje taso paperin poistamisen jälkeen. Suurikapasiteettinen kasetti (MX-LCX6) 1 Avaa kansi. 6 Sulje ohisyöttötason kansi. 2 Poista juuttunut paperi. Sulje kansi paperin poistamisen jälkeen NIITTITUKOSTEN POISTAMINEN Tässä luvussa on kuvattu, mitä tulee tehdä, kun laitteessa ilmenee niittitukos. Niittitukos poistetaan seuraavien vaiheiden mukaisesti. NIITTITUKOKSEN POISTAMINEN VIIMEISTELIJÄ 1 Avaa kansi. 4 Tartu niittikotelon vihreään osaan ja vedä niittikotelo ulos. 2 Vedä yksikkö ulos. Vedä yksikkö hitaasti ulos, kunnes se pysähtyy. 5 Nosta niittikotelon etupäässä olevaa vipua ja irrota juuttunut niitti. 3 Kierrä nuppia kääntääksesi yksikön ylöspäin. Poista ensimmäinen niitti, jos se on vääntynyt. Jos vääntyneitä niittejä jää, niittitukos voi ilmetä uudelleen. 45 NIITTITUKOKSEN POISTAMINEN 6 Palauta vipu alkuperäiseen asentoon. 8 Kierrä nuppia, kunnes yksikkö näyttää alaspäin. 7 Asenna niittikotelo. 9 Työnnä niittikoteloa, kunnes se napsahtaa paikalleen. Työnnä yksikkö paikalleen. 10 Sulje kansi. SATULAYKSIKKÖ / VIIMEISTELIJÄ (LAITTEESEEN MX-M850) / SATULANIDONTAVIIMEISTELIJÄ Niittikotelon irrottamisesta ja asentamisesta takaisin on lisätietoa luvussa "SATULAYKSIKKÖ" (sivu 11) tai "VIIMEISTELIJÄ (LAITTEESEEN MX-M850) / SATULANIDONTAVIIMEISTELIJÄ" (sivu 13). 1 Laske niittikotelon etupäässä olevaa vipua ja irrota juuttunut niitti. Poista ensimmäinen niitti, jos se on vääntynyt. Jos vääntyneitä niittejä jää, niittitukos voi ilmetä uudelleen. 2 Palauta vipu alkuperäiseen asentoon. 46 HUOLTOHISTORIA Päivämäärä Kuvaus Muistiinpanot HUOLTOHISTORIA Päivämä ärä Kuvaus Muistiinpanot HUOLTOHISTORIA Päivämä ärä Kuvaus Muistiinpanot PAINETTU RANSKASSA TINSZ3781GHZZ MX-M850/MX-M950/MX-M1100 Ylläpito-opas.
