1 DIGITAALISET MONITOIMIJÄRJESTELMÄT Perustoimintojen käyttöohje

2 0 TOSHIBA TEC CORPORATION Kaikki oikeudet pidätetään Tämän käyttöoppaan jäljentäminen missään muodossa ilman TTEC-yrityksen kirjallista lupaa on tekijänoikeuslain vastaista.

3 Aluksi Käyttöohjeen käyttö Kiitos, kun valitsit digitaalisen TOSHIBA-monitoimijärjestelmän. Tässä käyttöoppaassa selostetaan kopiointitoiminnot. Lue tämä opas ennen laitteen käyttöönottoa. Säilytä käyttöohje laitteen lähellä. Voit määrittää sen avulla ympäristön, jonka avulla käytät e-studio-toimintoja parhaalla mahdollisella tavalla. Tässä laitteessa on valinnaisena skannaus-/tulostustoiminto. Joihinkin malleihin tämä lisävarusteena toimitettava skannaus-/ tulostustoiminto on jo asennettu. Käyttöohjeen symbolit Tässä oppaassa tärkeät kohdat on merkitty alla näytetyillä symboleilla. Lue nämä kohdat ennen laitteen käyttöä. VAROITUS HUOMAUTUS Huom. Mahdollisesti vaarallinen tilanne, joka saattaa aiheuttaa kuoleman, vakavan loukkaantumisen, laitteen tai sitä ympäröivän tilan vakavan vahingoittumisen tai tulipalon. Mahdollisesti vaarallinen tilanne, joka saattaa aiheuttaa lievän tai keskivakavan loukkaantumisen, laitteen tai sitä ympäröivän tilan osittaisen vahingoittumisen tai tietojen menetyksen. Tietoja, joihin tulee kiinnittää huomiota laitteen käytön aikana. Yllä mainittujen lisäksi käyttöoppaassa annetaan tietoja, joista saattaa olla hyötyä laitteen käytössä. Ne on merkitty seuraavasti: Vihje Käteviä tietoja, joista on hyötyä laitteen käytössä. Sivut, joilla käsitellään sen hetkiseen toimenpiteeseen liittyviä aiheita. Tutustu sivuihin tarpeen mukaan. Alkuperäisen/paperin suunta A4-, B5- tai LT-koon paperit tai alkuperäiset voidaan asettaa joko pysty- tai vaakasuuntaan. Käyttöoppaassa paperikokoon lisätään -R, kun tämän kokoinen paperi tai alkuperäinen tulee asettaa vaakasuuntaan. Esimerkki: A4-koon alkuperäinen valotuslasilla Asetus pystysuuntaan: A4 Asetus vaakasuuntaan: A4-R A3-, B4-, LD- tai LG-koon paperit tai alkuperäiset voidaan asettaa ainoastaan vaakasuuntaan, joten kokoon ei lisätä -Rmerkintää. Näyttösivut Oppaan näyttöjen tiedot saattavat vaihdella, sillä ne riippuvat laitteen käyttötavasta kuten asennettujen lisälaitteiden tilasta. Käyttöohjeessa esitellyt näyttösivut koskevat A/B-koon paperia. Jos käytät LT-koon paperia, näyttö tai näppäinten järjestys saattaa erota laitteesi kokoonpanosta. Aluksi

4 Tavaramerkit Käyttöoppaassa mainitut tai ohjelmassa näytetyt yhtiö- ja tuotenimet saattavat olla kyseessä olevien yritysten tavaramerkkejä. Aluksi

5 SISÄLLYSLUETTELO Aluksi... Luku VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Kopiointitoimintojen PERUS-valikko... 8 Paperin asetus... Sallittu kopiopaperi... Paperin asetus kasetteihin... 3 Paperin asetus tandemsuurpaperisäiliöön... 6 Paperikoon tallennus... 7 Paperityypin asetus...9 Paperin asetus ulkoiseen suurpaperisäiliöön (lisälaite)... Luku KOPIOINTI Alkuperäisten asetus... 4 Sallitut alkuperäiset... 4 Väärennöksenesto-ohjelma... 4 Alkuperäisten asetus valotuslasille... 5 Kirjatyyppiset alkuperäiset... 6 Automaattisen kääntävän syöttölaitteen käyttö... 7 Kopiointi Kopioinnin perustoiminnot Seuraavan alkuperäisen skannaus kopioinnin aikana Kopioinnin keskeytys ja välikopiointi Vedoskopiointi Ulostulotason valinta Kopiointi ohisyöttötasolta Ohisyöttötasolta kopiointi vakiokokoiselle paperille Ohisyöttötasolta kopiointi ei vakiokokoisille arkeille Luku 3 KOPIOINNIN PERUSTOIMINNOT Ennen kopiointia Oletusasetukset Asetusten vahvistus...48 Asetusten poisto Toimintojen yhdistämisen rajoitukset Paperin valinta Automaattinen paperin valinta (APS) Paperin valinta käsin... 5 Erikokoisia alkuperäisiä sisältävän nipun kopiointi... 5 Alkuperäisen tyypin asetus Tummuuden säätö Suurentaminen ja pienentäminen Automaattinen kopiosuhteen valinta (AMS) Alkuperäisen ja kopiopaperin koon määritys erikseen Kopiosuhteen määritys käsin Viimeistelytavan valinta... 6 Viimeistelytavat ja viimeistelijät (lisälaite)... 6 SISÄLLYSLUETTELO 3

6 Lajittelu/Ryhmittely Vuorottain lajittelu Lajittelu ja nidonta Vihkokopiointi / Vihkotaitto Rei'itys... 7 Syötintila Kaksipuoleinen kopiointi Yksipuoleinen kopiointi Kaksipuoleinen kopiointi Kaksipuoleinen kopiointi kirjatyyppisestä alkuperäisestä Kopioi & tallenna tiedostoon -toiminto... 8 Jaetun kansion asetus Luku 4 MUOKKAUSTOIMINNOT MUOKKAA-valikon avaus Marginaalin siirto Ylä-/alamarginaalin tai oikean/vasemman marginaalin luonti Nidontamarginaalin luonti Reunahäivytys... 9 Keskiosan poisto Kirjakopio IN / 4IN Vihkokopiointi Kuvan muokkaus... 0 Rajaus / peitto... 0 Peilikuva / Negatiivi/positiivi-muutos XY Zoom Kansilehti Välilehti... 0 Aikaleima... 3 Sivunumero... 4 Työn kokoaminen... 6 Kuvan suunta... 9 Kirja - Lehtiö... ADF -> SADF... Ohita tyhjä sivu... 4 Pyyhi reunus... 6 Välilehtipaperi... 8 Alkuperäisen valmistelu kopioitavaksi välilehtipaperille... 8 Välilehtipaperin asettaminen... 8 SIVUN LAAJENNUS KOPIOINTI VÄLILEHDELLE... 3 TYHJÄN VÄLILEHDEN SYÖTTÖ KOPIOIDUN VÄLILEHDEN SYÖTTÖ SISÄLLYSLUETTELO

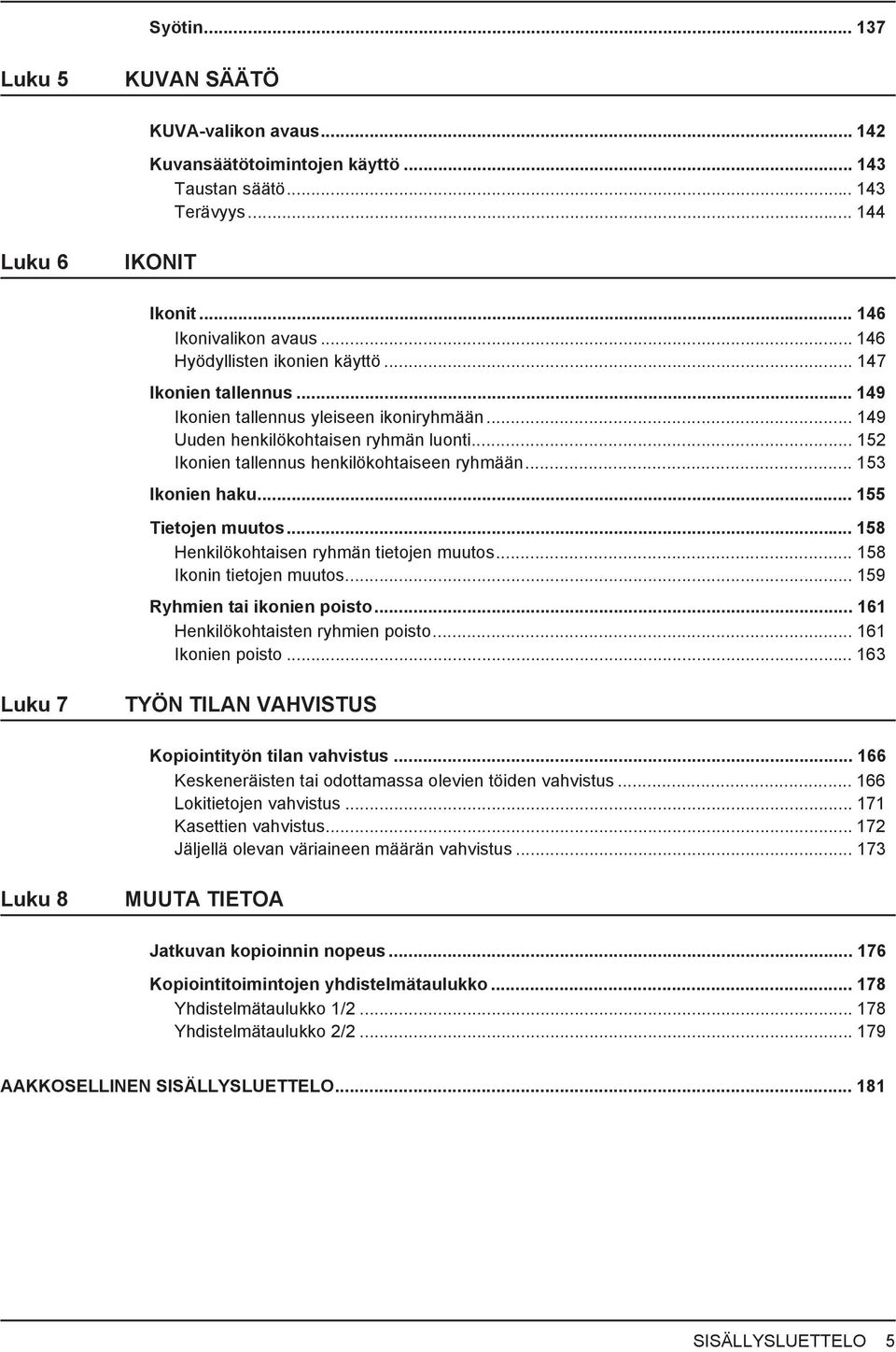

7 Syötin Luku 5 KUVAN SÄÄTÖ KUVA-valikon avaus... 4 Kuvansäätötoimintojen käyttö Taustan säätö Terävyys Luku 6 IKONIT Ikonit Ikonivalikon avaus Hyödyllisten ikonien käyttö Ikonien tallennus Ikonien tallennus yleiseen ikoniryhmään Uuden henkilökohtaisen ryhmän luonti... 5 Ikonien tallennus henkilökohtaiseen ryhmään Ikonien haku Tietojen muutos Henkilökohtaisen ryhmän tietojen muutos Ikonin tietojen muutos Ryhmien tai ikonien poisto... 6 Henkilökohtaisten ryhmien poisto... 6 Ikonien poisto Luku 7 TYÖN TILAN VAHVISTUS Kopiointityön tilan vahvistus Keskeneräisten tai odottamassa olevien töiden vahvistus Lokitietojen vahvistus... 7 Kasettien vahvistus... 7 Jäljellä olevan väriaineen määrän vahvistus Luku 8 MUUTA TIETOA Jatkuvan kopioinnin nopeus Kopiointitoimintojen yhdistelmätaulukko Yhdistelmätaulukko / Yhdistelmätaulukko / AAKKOSELLINEN SISÄLLYSLUETTELO... 8 SISÄLLYSLUETTELO 5

8

9 .VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Luvussa annetaan tietoja, joita sinun tulee tietää ennen laitteen käyttöä kuten kopiointitoimintojen PERUS-valikon rakenne ja kopiopaperin asetus. Kopiointitoimintojen PERUS-valikko... 8 Paperin asetus... Sallittu kopiopaperi... Paperin asetus kasetteihin...3 Paperin asetus tandemsuurpaperisäiliöön...6 Paperikoon tallennus...7 Paperityypin asetus...9 Paperin asetus ulkoiseen suurpaperisäiliöön (lisälaite)...

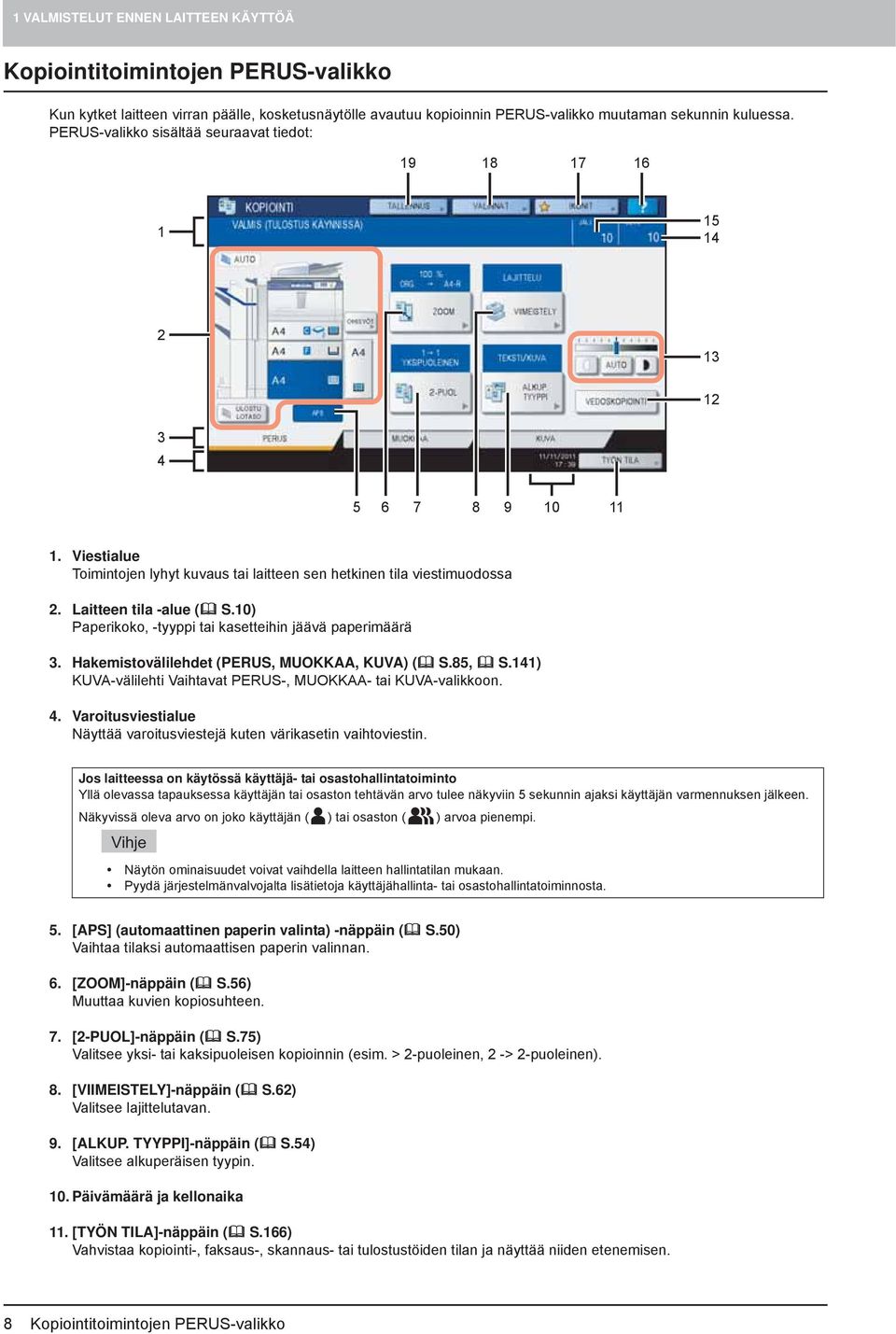

10 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Kopiointitoimintojen PERUS-valikko Kun kytket laitteen virran päälle, kosketusnäytölle avautuu kopioinnin PERUS-valikko muutaman sekunnin kuluessa. PERUS-valikko sisältää seuraavat tiedot: Viestialue Toimintojen lyhyt kuvaus tai laitteen sen hetkinen tila viestimuodossa. Laitteen tila -alue ( S.0) Paperikoko, -tyyppi tai kasetteihin jäävä paperimäärä 3. Hakemistovälilehdet (PERUS, MUOKKAA, KUVA) ( S.85, S.4) KUVA-välilehti Vaihtavat PERUS-, MUOKKAA- tai KUVA-valikkoon. 4. Varoitusviestialue Näyttää varoitusviestejä kuten värikasetin vaihtoviestin. Jos laitteessa on käytössä käyttäjä- tai osastohallintatoiminto Yllä olevassa tapauksessa käyttäjän tai osaston tehtävän arvo tulee näkyviin 5 sekunnin ajaksi käyttäjän varmennuksen jälkeen. Näkyvissä oleva arvo on joko käyttäjän ( ) tai osaston ( ) arvoa pienempi. Vihje Näytön ominaisuudet voivat vaihdella laitteen hallintatilan mukaan. Pyydä järjestelmänvalvojalta lisätietoja käyttäjähallinta- tai osastohallintatoiminnosta. 5. [APS] (automaattinen paperin valinta) -näppäin ( S.50) Vaihtaa tilaksi automaattisen paperin valinnan. 6. [ZOOM]-näppäin ( S.56) Muuttaa kuvien kopiosuhteen. 7. [-PUOL]-näppäin ( S.75) Valitsee yksi- tai kaksipuoleisen kopioinnin (esim. > -puoleinen, -> -puoleinen). 8. [VIIMEISTELY]-näppäin ( S.6) Valitsee lajittelutavan. 9. [ALKUP. TYYPPI]-näppäin ( S.54) Valitsee alkuperäisen tyypin. 0. Päivämäärä ja kellonaika. [TYÖN TILA]-näppäin ( S.66) Vahvistaa kopiointi-, faksaus-, skannaus- tai tulostustöiden tilan ja näyttää niiden etenemisen. 8 Kopiointitoimintojen PERUS-valikko

11 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ.VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ. [VEDOSKOPIOINTI]-näppäin ( S.35) Tulostaa vedoskopion kuvan tarkistamiseksi ennen suuren kopiomäärän kopiointia. 3. Tummuuden säätönäppäimet ( S.55) Säätävät kuvien tummuustason. 4. Kopiosarjojen määrä 5. Jäljellä olevien kopiosarjojen määrä 6. Ohjenäppäin Näyttää kosketusnäytön jokaisen toiminnon tai näppäimen selityksen. 7. [IKONIT]-näppäin ( S.45) Mahdollistaa ikonitoiminnon käytön. 8. [VALINNAT]-näppäin ( S.48) Näyttää tämänhetkiset asetukset. 9. [TALLENNUS]-näppäin ( S.8) Mahdollistaa tallennustoiminnon käytön. Kopiointitoimintojen PERUS-valikko 9

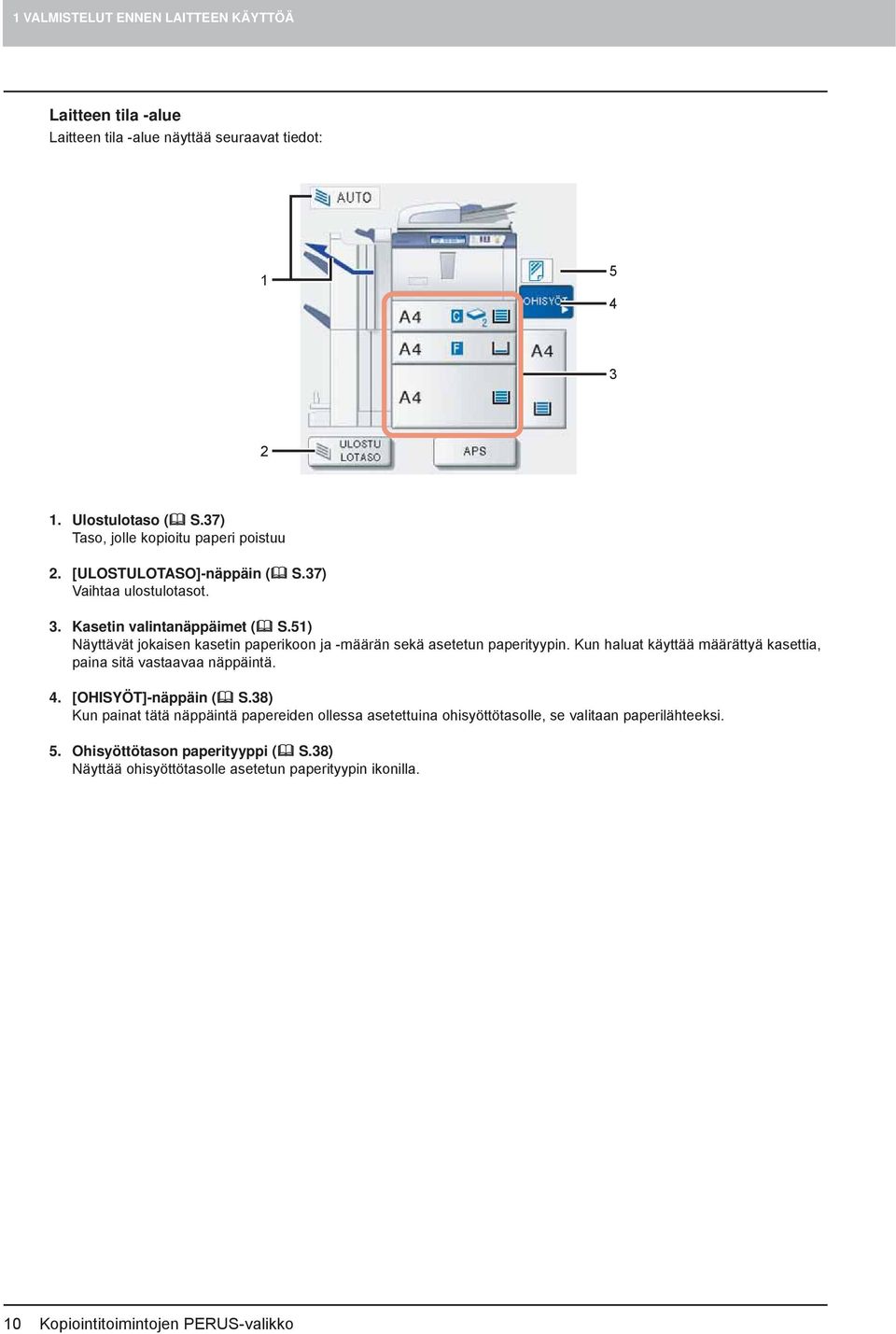

12 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Laitteen tila -alue Laitteen tila -alue näyttää seuraavat tiedot: Ulostulotaso ( S.37) Taso, jolle kopioitu paperi poistuu. [ULOSTULOTASO]-näppäin ( S.37) Vaihtaa ulostulotasot. 3. Kasetin valintanäppäimet ( S.5) Näyttävät jokaisen kasetin paperikoon ja -määrän sekä asetetun paperityypin. Kun haluat käyttää määrättyä kasettia, paina sitä vastaavaa näppäintä. 4. [OHISYÖT]-näppäin ( S.38) Kun painat tätä näppäintä papereiden ollessa asetettuina ohisyöttötasolle, se valitaan paperilähteeksi. 5. Ohisyöttötason paperityyppi ( S.38) Näyttää ohisyöttötasolle asetetun paperityypin ikonilla. 0 Kopiointitoimintojen PERUS-valikko

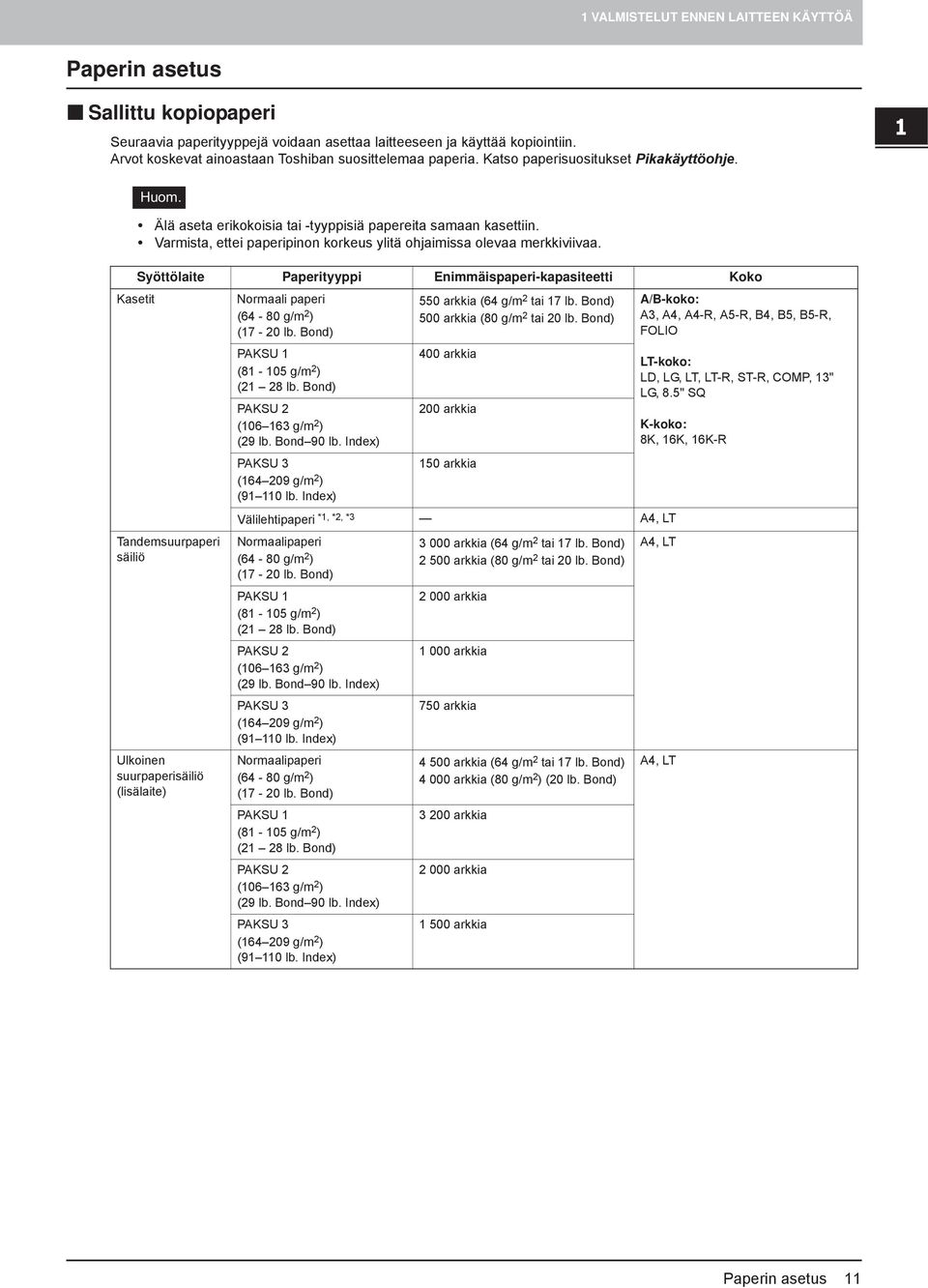

13 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Paperin asetus Sallittu kopiopaperi Seuraavia paperityyppejä voidaan asettaa laitteeseen ja käyttää kopiointiin. Arvot koskevat ainoastaan Toshiban suosittelemaa paperia. Katso paperisuositukset Pikakäyttöohje. Huom. Älä aseta erikokoisia tai -tyyppisiä papereita samaan kasettiin. Varmista, ettei paperipinon korkeus ylitä ohjaimissa olevaa merkkiviivaa. Kasetit Syöttölaite Paperityyppi Enimmäispaperi-kapasiteetti Koko Tandemsuurpaperi säiliö Ulkoinen suurpaperisäiliö (lisälaite) Normaali paperi (64-80 g/m ) (7-0 lb. Bond) PAKSU (8-05 g/m ) ( 8 lb. Bond) PAKSU (06 63 g/m ) (9 lb. Bond 90 lb. Index) PAKSU 3 (64 09 g/m ) (9 0 lb. Index) 550 arkkia (64 g/m tai 7 lb. Bond) 500 arkkia (80 g/m tai 0 lb. Bond) 400 arkkia 00 arkkia 50 arkkia Välilehtipaperi *, *, *3 A4, LT Normaalipaperi (64-80 g/m ) (7-0 lb. Bond) PAKSU (8-05 g/m ) ( 8 lb. Bond) PAKSU (06 63 g/m ) (9 lb. Bond 90 lb. Index) PAKSU 3 (64 09 g/m ) (9 0 lb. Index) Normaalipaperi (64-80 g/m ) (7-0 lb. Bond) PAKSU (8-05 g/m ) ( 8 lb. Bond) PAKSU (06 63 g/m ) (9 lb. Bond 90 lb. Index) PAKSU 3 (64 09 g/m ) (9 0 lb. Index) arkkia (64 g/m tai 7 lb. Bond) 500 arkkia (80 g/m tai 0 lb. Bond) 000 arkkia 000 arkkia 750 arkkia arkkia (64 g/m tai 7 lb. Bond) arkkia (80 g/m ) (0 lb. Bond) 3 00 arkkia 000 arkkia 500 arkkia A/B-koko: A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO LT-koko: LD, LG, LT, LT-R, ST-R, COMP, 3" LG, 8.5" SQ K-koko: 8K, 6K, 6K-R A4, LT A4, LT Paperin asetus

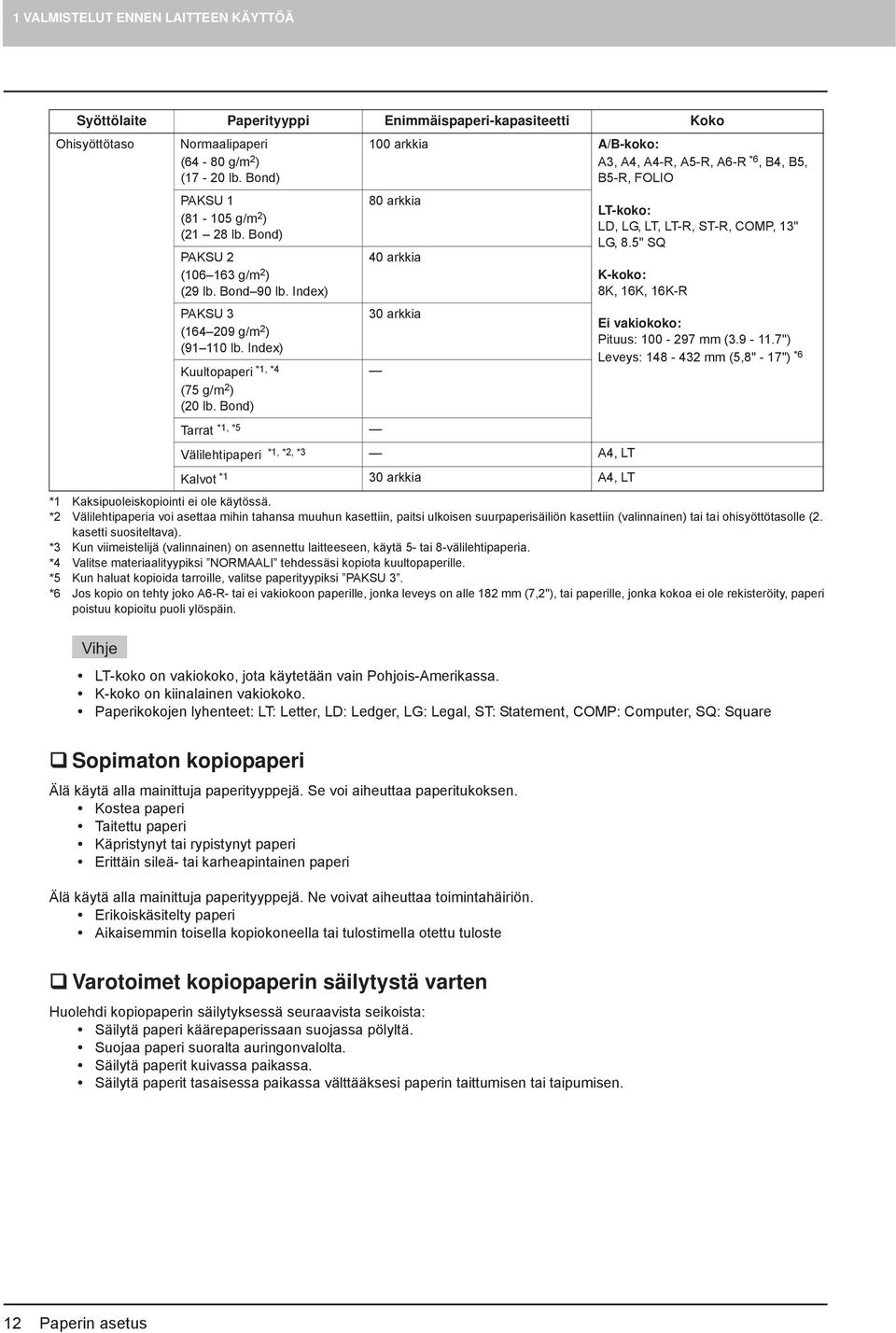

14 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Syöttölaite Paperityyppi Enimmäispaperi-kapasiteetti Koko Ohisyöttötaso Normaalipaperi (64-80 g/m ) (7-0 lb. Bond) PAKSU (8-05 g/m ) ( 8 lb. Bond) PAKSU (06 63 g/m ) (9 lb. Bond 90 lb. Index) PAKSU 3 (64 09 g/m ) (9 0 lb. Index) Kuultopaperi *, *4 (75 g/m ) (0 lb. Bond) 00 arkkia A/B-koko: A3, A4, A4-R, A5-R, A6-R *6, B4, B5, B5-R, FOLIO 80 arkkia 40 arkkia 30 arkkia Tarrat *, *5 Välilehtipaperi *, *, *3 A4, LT Kalvot * 30 arkkia A4, LT LT-koko: LD, LG, LT, LT-R, ST-R, COMP, 3" LG, 8.5" SQ K-koko: 8K, 6K, 6K-R Ei vakiokoko: Pituus: mm ( ") Leveys: mm (5,8" - 7") *6 * Kaksipuoleiskopiointi ei ole käytössä. * Välilehtipaperia voi asettaa mihin tahansa muuhun kasettiin, paitsi ulkoisen suurpaperisäiliön kasettiin (valinnainen) tai tai ohisyöttötasolle (. kasetti suositeltava). *3 Kun viimeistelijä (valinnainen) on asennettu laitteeseen, käytä 5- tai 8-välilehtipaperia. *4 Valitse materiaalityypiksi NORMAALI tehdessäsi kopiota kuultopaperille. *5 Kun haluat kopioida tarroille, valitse paperityypiksi PAKSU 3. *6 Jos kopio on tehty joko A6-R- tai ei vakiokoon paperille, jonka leveys on alle 8 mm (7,"), tai paperille, jonka kokoa ei ole rekisteröity, paperi poistuu kopioitu puoli ylöspäin. Vihje LT-koko on vakiokoko, jota käytetään vain Pohjois-Amerikassa. K-koko on kiinalainen vakiokoko. Paperikokojen lyhenteet: LT: Letter, LD: Ledger, LG: Legal, ST: Statement, COMP: Computer, SQ: Square Sopimaton kopiopaperi Älä käytä alla mainittuja paperityyppejä. Se voi aiheuttaa paperitukoksen. Kostea paperi Taitettu paperi Käpristynyt tai rypistynyt paperi Erittäin sileä- tai karheapintainen paperi Älä käytä alla mainittuja paperityyppejä. Ne voivat aiheuttaa toimintahäiriön. Erikoiskäsitelty paperi Aikaisemmin toisella kopiokoneella tai tulostimella otettu tuloste Varotoimet kopiopaperin säilytystä varten Huolehdi kopiopaperin säilytyksessä seuraavista seikoista: Säilytä paperi käärepaperissaan suojassa pölyltä. Suojaa paperi suoralta auringonvalolta. Säilytä paperit kuivassa paikassa. Säilytä paperit tasaisessa paikassa välttääksesi paperin taittumisen tai taipumisen. Paperin asetus

15 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ.VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Paperin asetus kasetteihin Aseta arkit kasettiin seuraavia ohjeita noudattaen. Katso sallitut kopiopaperit: S. Sallittu kopiopaperi Kytke laitteen virta päälle. Vedä kasettia varovaisesti ulos, kunnes se pysähtyy. HUOMAUTUS Varo, ettet koske liukukiskoja (A kuvassa). Saatat loukkaantua. A 3 Työnnä leveysohjainta alaosasta nuolen suuntaan irrottaaksesi sen. Asenna se takaisin haluttua paperikokoa vastaavaan kohtaan. Vihje Paperikoko on merkitty kasetin pohjaan sisäpuolelle. 4 Paina pituusohjaimen nuolella osoitettua kohtaa (oikea puoli) avataksesi sen lukituksen. 5 Pidä sivuohjaimen vihreää vipua nuolen suunnassa ja aseta sivuohjain haluttua paperikokoa vastaavaan kohtaan. Vihje Paperikoko on merkitty kasetin pohjaan sisäpuolelle. Säädä pituusohjaimet kummallakin kädelläsi. Paperin asetus 3

16 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ 6 Aseta paperi kasettiin. Huom. Yhteen kasettiin mahtuu enintään 550 arkkia (64 g/m tai 7 lb. Bond). Varmista, ettei paperipinon korkeus ylitä pituusohjaimien sisäpuolella olevaa merkkiviivaa. S. Sallittu kopiopaperi Irrota pinon paperit toisistaan ja tasoita pino huolellisesti ennen kuin asetat sen kasettiin. Muuten paperit saattavat jäädä kiinni toisiinsa ennen syöttöä. Varo, ettet saa paperiviiltoja sormiisi. Aseta paperit kopioitava puoli alaspäin. Kopioitava puoli on saatettu merkitä käärepaperiin. 7 Säädä pituusohjaimet. Varmista, että normaalipaperin ja pituusohjaimen välillä on 0,5 mm:n (enintään,0 mm yhteensä) * tila (A oikealla olevassa kuvassa). Virheellinen tilasta saattaa olla seurauksena paperin virheellinen syöttö. * Paksua paperia varten väliin jäävän tilan tulee olla 0,5 -,0 mm (,0 -,0 mm yhteensä). A 8 Paina nuolella osoitettua kohtaa (vasen puoli) lukitaksesi pituusohjaimen. 9 Vaihda tarvittaessa paperikoon osoitin. 0 Työnnä kasettia varovaisesti suoraan laitteen sisään, kunnes se pysähtyy. HUOMAUTUS Älä jätä sormiasi laitteen ja kasetin väliin. Saatat loukkaantua. 4 Paperin asetus

17 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ.VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Alla oleva valikko avautuu näytölle. Jos paperikoko tai -tyyppi ei vastaa kasetissa olevaa paperia, paina kosketusnäytöllä [EI]. Jos ne vastaavat toisiaan, paina [KYLLÄ]. Vihje Laitteen asetuksesta riippuen yllä oleva valikko ei aina avaudu näytölle. Katso tässä tapauksessa paperikoon ja -tyypin asetusten muutos: S.7 Paperikoon tallennus S.9 Paperityypin asetus Jos haluat muuttaa valikon näyttöasetusta, ota yhteys järjestelmänvalvojaan. Jos valitset [KYLLÄ], muita toimenpiteitä ei tarvita. Valitse kasetissa oleva paperikoko ja -tyyppi kosketusnäytöltä. ) Valitse paperikoko. ) Valitse paperityyppi. 3) Paina [OK]. Paperin asetus 5

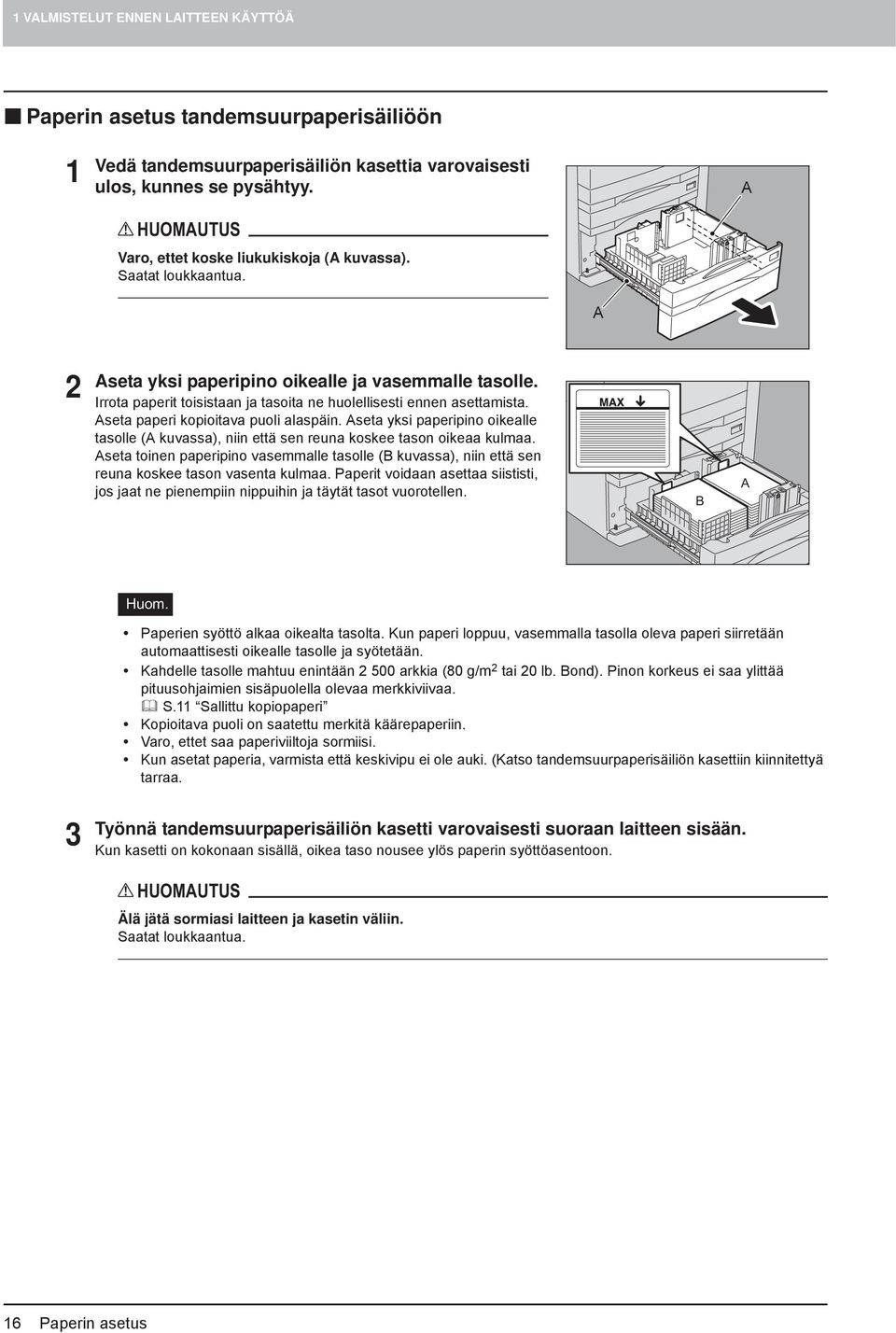

18 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Paperin asetus tandemsuurpaperisäiliöön Vedä tandemsuurpaperisäiliön kasettia varovaisesti ulos, kunnes se pysähtyy. HUOMAUTUS Varo, ettet koske liukukiskoja (A kuvassa). Saatat loukkaantua. A A Aseta yksi paperipino oikealle ja vasemmalle tasolle. Irrota paperit toisistaan ja tasoita ne huolellisesti ennen asettamista. Aseta paperi kopioitava puoli alaspäin. Aseta yksi paperipino oikealle tasolle (A kuvassa), niin että sen reuna koskee tason oikeaa kulmaa. Aseta toinen paperipino vasemmalle tasolle (B kuvassa), niin että sen reuna koskee tason vasenta kulmaa. Paperit voidaan asettaa siististi, jos jaat ne pienempiin nippuihin ja täytät tasot vuorotellen. B A Huom. Paperien syöttö alkaa oikealta tasolta. Kun paperi loppuu, vasemmalla tasolla oleva paperi siirretään automaattisesti oikealle tasolle ja syötetään. Kahdelle tasolle mahtuu enintään 500 arkkia (80 g/m tai 0 lb. Bond). Pinon korkeus ei saa ylittää pituusohjaimien sisäpuolella olevaa merkkiviivaa. S. Sallittu kopiopaperi Kopioitava puoli on saatettu merkitä käärepaperiin. Varo, ettet saa paperiviiltoja sormiisi. Kun asetat paperia, varmista että keskivipu ei ole auki. (Katso tandemsuurpaperisäiliön kasettiin kiinnitettyä tarraa. 3 Työnnä tandemsuurpaperisäiliön kasetti varovaisesti suoraan laitteen sisään. Kun kasetti on kokonaan sisällä, oikea taso nousee ylös paperin syöttöasentoon. HUOMAUTUS Älä jätä sormiasi laitteen ja kasetin väliin. Saatat loukkaantua. 6 Paperin asetus

19 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ.VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Paperikoon tallennus Kun asetat papereita ensimmäistä kertaa tai vaihdat paperit eri kokoisiin, sinun täytyy tallentaa paperikoko laitteeseen. Paina käyttöpaneelin [USER FUNCTIONS]-näppäintä. Valitse kosketusnäytön [KÄYTTÄJÄ]-välilehti asettaaksesi käyttäjän asetusvalikon näytölle ja paina [KASETIT]. 3 Valitse paperikoko kosketusnäytöltä. ) Valitse kasetti, jonne asetit arkit. ) Valitse paperikoko. 3) Paina [OK]. Paperin asetus 7

20 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ 4 Paina kosketusnäytöllä [SULJE] tai käyttöpaneelin [USER FUNCTIONS]-näppäintä. 8 Paperin asetus

21 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ.VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Paperityypin asetus Kun asetat laitteeseen muuta kuin normaalipaperia tai mitä tahansa erikoispaperia, jota ei käytetä tavalliseen kopiointiin, sinun tulee tehdä paperin paksuus- ja ominaisuusasetukset. Vihje Paksuus ja ominaisuus voidaan asettaa yhdessä, mutta yhtä PAKSU PAKSU 3 -valintaa ja ominaisuutta VÄLILEHTIPAPERI ei kuitenkaan voi asettaa yhdessä. Jos yksi näistä asetetaan, toinen asetus tyhjennetään. Jos kasetille on asetettu paksuus PAKSU, tai 3 tai muu ominaisuus kuin EI, kasettiin asetettua paperia ei käytetä automaattisessa paperin valintatilassa. Jos kasetille on asetettu muu ominaisuus kuin EI, paperilähteen automaattinen vaihtotoiminto (samankokoisen paperin syöttö eri kasetista myös, jos paperin syöttöön määritetty kasetti on tyhjä) ei koske tässä kasetissa olevaa paperia. Katso lisätietoja paperilähteen automaattisen vaihtotoiminnon asetuksesta Laitehallinnan käyttöohje. Asetettu paperityyppi näytetään laitteen tila -alueella ikonilla. S.0 Laitteen tila -alue Sallittuja paperityyppejä ovat: Paksuus Näppäin Kuvaus Ikoni NORMAALI Normaalipaperi: g/m, (7-0 lb. Bond) PAKSU - 3 Paksu paperi PAKSU : 8-05 g/m ( - 8 lb. Bond) PAKSU : g/m (9 lb. Bond - 90 lb. Index) PAKSU 3: g/m (9 lb. Index - 0 lb. Index),, Ominaisuus Näppäin Kuvaus Ikoni EI Ei määriteltyä ominaisuutta VÄLILEHTI Välilehtitilassa käytettävät arkit S.0 Välilehti Voit asettaa enintään kaksi eri tyyppistä arkkia (Välilehti ja ). Aseta välilehti ja valitsemalla välilehden kasetti ja painamalla [VÄLILEHTI]. Valitse tämän jälkeen välilehden kasetti ja paina [VÄLILEHTI]., KANSI ERIKOIS Kansilehtitilassa käytettävät arkit S.07 Kansilehti Värillinen paperi, vesileimapaperi jne. FAKSI *, * Faksipaperi VÄLILEHTI Välilehtipaperi * Faksien lähetys ja vastaanotto ovat käytettävissä ainoastaan, kun asennettuna on faksiyksikkö (lisälaite). * Kun tulostetaan listoja, paperiasetuksena on FAKSI. Katso lisätietoja listojen tulostuksesta Laitehallinnan käyttöohje. Paina käyttöpaneelin [USER FUNCTIONS]-näppäintä. Paperin asetus 9

22 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Valitse kosketusnäytön [KÄYTTÄJÄ]-välilehti asettaaksesi käyttäjän asetusvalikon näytölle ja paina [KASETIT]. 3 Paina [PAPERITYYPPI]. 4 Valitse paperityyppi. ) Valitse kasetti, jonne asetit arkit. ) Valitse paperityyppi. 3) Paina [OK]. 0 Paperin asetus

23 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ.VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ 5 Paina [OK]. 6 Paina kosketusnäytöllä [SULJE] tai käyttöpaneelin [USER FUNCTIONS]-näppäintä. Asetetun paperityypin poisto Paina kohdan 4 valikon kasettinäppäintä ja sitten paperityyppiä, jonka asetuksen haluat poistaa. Vihje Jos asetettuna on sekä VÄLILEHTI että VÄLILEHTI ja poistat ainoastaan VÄLILEHTI -asetuksen, VÄLILEHTI -asetus muuttuu automaattisesti VÄLILEHTI -asetukseksi. Paperin asetus ulkoiseen suurpaperisäiliöön (lisälaite) Vedä ulkoisen suurpaperisäiliön kasettia varovaisesti ulos, kunnes se pysähtyy. HUOMAUTUS Varo, ettet koske liukukiskoja (A kuvassa). Saatat loukkaantua. A A Paperin asetus

24 VALMISTELUT ENNEN LAITTEEN KÄYTTÖÄ Aseta paperia tasolle. Irrota paperit toisistaan ja tasoita ne huolellisesti ennen tasolle asettamista. Aseta ne kopioitava puoli ylöspäin. Älä jätä tilaa paperin ja takapituusohjaimen väliin. Huom. Voit asettaa kerrallaan enintään arkkia (64 g/m tai 7 lb. Bond). Paperipinon korkeus ei kuitenkaan saa ylittää takapituusohjaimeen merkittyä viivaa. S. Sallittu kopiopaperi Kopioitava puoli on saatettu merkitä käärepaperiin. Varo, ettet saa paperiviiltoja sormiisi. Älä jätä tilaa paperin ja takapituusohjaimen väliin. Jos välille jää tilaa, kopioitu kuva saattaa olla vinossa. 3 Työnnä ulkoisen suurpaperisäiliön kasetti varovaisesti suoraan laitteen sisään. Kun kasetti on kokonaan sisällä, taso nousee ylös paperin syöttöasentoon. HUOMAUTUS Älä jätä sormiasi laitteen ja kasetin väliin. Saatat loukkaantua. Paperin asetus

25 .KOPIOINTI Tässä luvussa selostetaan kopioinnin perustoiminnot. Alkuperäisten asetus... 4 Sallitut alkuperäiset...4 Väärennöksenesto-ohjelma...4 Alkuperäisten asetus valotuslasille...5 Kirjatyyppiset alkuperäiset...6 Automaattisen kääntävän syöttölaitteen käyttö...7 Kopiointi Kopioinnin perustoiminnot...30 Seuraavan alkuperäisen skannaus kopioinnin aikana...33 Kopioinnin keskeytys ja välikopiointi...34 Vedoskopiointi...35 Ulostulotason valinta...37 Kopiointi ohisyöttötasolta...38 Ohisyöttötasolta kopiointi vakiokokoiselle paperille...39 Ohisyöttötasolta kopiointi ei vakiokokoisille arkeille...44

26 KOPIOINTI Alkuperäisten asetus Sallitut alkuperäiset Jos käytössä on automaattinen kääntävä syöttölaite, kaksipuoleiset alkuperäiset voidaan skannata automaattisesti yksi toisensa jälkeen. Jos käytössä on valotuslasi, voit skannata normaalipaperin lisäksi myös alkuperäisiä (esim. kalvot, kuultopaperi, vihkot tai kolmiulotteiset esineet), joita ei voida asettaa automaattiseen kääntävään syöttölaitteeseen. Valotuslasi Sijainti Maksimikoko Paperin paino Automaattinen kääntävä syöttölaite Pituus: 97 mm Leveys: 43 mm -puoleiset alkuperäiset: g/m (9,3-0 lb.) * Kaksipuoleiset alkuperäiset: g/m (3,3-4,8 lb.) Automaattisen paperikoon tunnistustoiminnon hyväksymät paperikoot Pohjois-Amerikan ulkopuolella: A3, A4, A4-R, A5-R, B4, B5, B5-R Pohjois-Amerikka: LD, LG, LT, LT-R, ST-R Pohjois-Amerikan ulkopuolella: A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO Pohjois-Amerikka: LD, LG, LT, LT-R, ST-R, COMP * Paperin painaessa yli 57 g/m (4,8 lb.) ei kopion kuvanlaatu välttämättä ole riittävän hyvä. Huom. Automaattinen paperikoon tunnistus ei toimi välttämättä asianmukaisesti, jos Pohjois-Amerikkaan tarkoitetussa laitteessa käytetään A/B-koon alkuperäisiä. Tunnistus ei myöskään toimi asianmukaisesti, jos LT-koon alkuperäisiä käytetään muualle kuin Pohjois-Amerikkaan tarkoitetussa laitteessa. Automaattinen paperikoon tunnistus ei toimi asianmukaisesti, jos tulostukseen käytetään K-koon paperia. (K-koko on vakiopaperikoko Kiinassa.) Älä aseta valotuslasille yli 4 kg:n painoisia esineitä äläkä paina sitä voimakkaasti. Aseta ST- tai A5-koon alkuperäiset vaakasuuntaan, kun käytät automaattista kääntävää syöttölaitetta. Voit skannata enintään 000 arkkia yhtä kopiointityötä kohti tai kunnes sisäänrakennettu muisti täyttyy. Väärennöksenesto-ohjelma Tässä laitteessa on väärennöksenesto-ohjelma. Skannaus- tai kopiointitoiminto ei saata toimia asianmukaisesti. 4 Alkuperäisten asetus

27 KOPIOINTI.KOPIOINTI Alkuperäisten asetus valotuslasille Voit asettaa valotuslasille normaalipaperin lisäksi esim. kalvoja tai kuultopapereita, joita ei voida asettaa automaattiseen kääntävään syöttölaitteeseen. HUOMAUTUS Älä aseta valotuslasille yli 4 kg:n painoisia esineitä äläkä paina sitä voimakkaasti. Rikki menevä lasi voi aiheuttaa vammoja. Nosta automaattinen kääntävä syöttölaite. Huom. Nosta sitä 60 astetta tai enemmän, jotta alkuperäisen koko voidaan tunnistaa oikein. Aseta alkuperäinen kopioitava puoli valotuslasia vasten ja kohdista se lasin vasempaan takakulmaan. Erittäin läpinäkyvien alkuperäisten kopiointi Jos kopioit erittäin läpinäkyviä alkuperäisiä (esim. kalvot ja kuultopaperi), aseta alkuperäisen päälle valkoinen arkki, joka on vähintään samankokoinen kuin alkuperäinen. 3 Laske automaattinen kääntävä syöttölaite varoen. Alkuperäisten asetus 5

28 KOPIOINTI Kirjatyyppiset alkuperäiset Voit asettaa kirjatyyppiset alkuperäiset valotuslasille. HUOMAUTUS Älä aseta valotuslasille yli 4 kg:n painoisia esineitä äläkä paina sitä voimakkaasti. Rikki menevä lasi voi aiheuttaa vammoja. Nosta automaattinen kääntävä syöttölaite. Avaa alkuperäinen haluamastasi kohdasta ja aseta se kopioitava puoli alaspäin. Kohdista se valotuslasin vasempaan takakulmaan. Kun teet kirjatyyppisestä alkuperäisestä kaksipuoleisia kopioita tai kopion aukeamasta, kohdista alkuperäisen keskiosa valotuslasin keltaiseen merkkiviivaan. S.78 Kaksipuoleinen kopiointi kirjatyyppisestä alkuperäisestä S.95 Kirjakopio Kirja 3 Laske automaattinen kääntävä syöttölaite varoen. Huom. Älä laske automaattista kääntävää syöttölaitetta väkisin, jos alkuperäinen on erittäin paksu. Kopiointi onnistuu myös kansi hieman raollaan. Kannen alta näkyvä valo on erittäin kirkas, joten älä katso valotuslasia kopioinnin aikana. 6 Alkuperäisten asetus

29 KOPIOINTI.KOPIOINTI Automaattisen kääntävän syöttölaitteen käyttö Varotoimet Älä käytä kohdissa - 9 lueteltuja alkuperäisiä, sillä ne voivat aiheuttaa syöttöhäiriöitä tai vahingoittaa laitetta.. Pahasti rypistyneet, taitetut tai käpristyneet alkuperäiset. Hiilipaperitaustaiset alkuperäiset 3. Teipatut, liimatut tai leikellyt alkuperäiset 4. Alkuperäiset, joissa on useita reikiä kuten irtolehtipaperi 5. Paperiliittimin tai niitein varustetut alkuperäiset 6. Repeytyneet tai reikäiset alkuperäiset 7. Kosteat alkuperäiset 8. Kalvot tai kuultopaperit 9. Pinnoitettu (esim. vahattu) paperi Käytä kohdissa 0 ja lueteltuja alkuperäisiä erityisen varovaisesti. 0. Alkuperäiset, joiden pinta on erityisen karhea tai käsitelty (tällaiset arkit eivät ehkä irtoa toisistaan). Taitetut tai käpristyneet alkuperäiset (ne on suoristettava ennen syöttölaitteeseen asettamista) Mustat viivat Jos skannausalue tai ohjainalue on likainen, tulosteisiin voi tulla mustien viivojen kaltaisia kuvavirheitä. Suosittelemme puhdistamaan nämä alueet viikoittain. Katso lisätietoja puhdistuksesta Pikakäyttöohje. Alkuperäisten asetus 7

30 KOPIOINTI Jatkuva syöttö Jatkuva syöttö on syöttötavan oletusasetuksena. Aseta alkuperäiset paikalleen ja paina [START]-näppäintä, jonka jälkeen kopiot tulostuvat yksi kerrallaan jatkuvasti. Voit kätevästi kopioida monta alkuperäistä yhdellä kertaa. Kohdista kaikki alkuperäiset. Järjestä alkuperäiset siihen järjestykseen, jossa haluat kopioida ne. Päällimmäinen arkki kopioidaan ensin. Aseta alkuperäiset kopioitava puoli ylöspäin. Säädä sitten pituusohjaimet alkuperäisen pituuden mukaan. Huom. Syöttölaitteeseen mahtuu kerralla noin 00 arkkia koosta riippumatta (35 80 g/m tai 9,3 0 lb.) tai 6 mm:n paksuinen pino. Katso lisätietoja erikokoisista alkuperäisistä: S.5 Erikokoisia alkuperäisiä sisältävän nipun kopiointi Pitkät alkuperäiset Vedä paperin pysäytin ulos, ettei skannattu alkuperäinen putoa. Huom. Nosta käytön jälkeen paperin pysäytintä kevyesti ja työnnä se sisään. Vihje Jos skannattavia alkuperäisiä on liikaa, voit jakaa ne ennen kopiointia useampaan nippuun. Aseta ensimmäinen nippu syöttölaitteeseen. Paina kosketusnäytöllä [SKAN. LISÄÄ] ensimmäisen nipun skannauksen aikana. Kun ensimmäinen nippu on skannattu, aseta seuraava nippu syöttölaitteeseen ja paina käyttöpaneelin [START]-näppäintä. (Jos painat [SKAN. LISÄÄ] juuri ennen kuin alkuperäisten skannaaminen on valmis, painike ei ehkä toimi.) 8 Alkuperäisten asetus

31 KOPIOINTI.KOPIOINTI Yksittäissyöttö Kun syöttötapana on yksittäissyöttö, alkuperäinen syötetään automaattisesti heti, kun se on asetettu automaattiseen kääntävään syöttölaitteeseen. Yksittäissyöttö on käytännöllinen yhden arkin kopiointia varten. S. ADF -> SADF Säädä pituusohjaimet alkuperäisen pituuden mukaan. Aseta alkuperäinen kopioitava puoli ylöspäin ja pituusohjaimia myöten. Alkuperäinen siirtyy automaattisesti laitteen sisään ja kosketusnäytöllä näkyy kohdan 3 valikko. Huom. Irrota otteesi alkuperäisestä ja anna sen siirtyä vapaasti eteenpäin. 3 Aseta seuraava alkuperäinen samalla tavalla. 4 Kun olet syöttänyt kaikki alkuperäiset, paina [TYÖ VALMIS]. Vihje Jos haluat keskeyttää kopioinnin, paina [PERUUTA]. Alkuperäisten asetus 9

32 KOPIOINTI Kopiointi Kopioinnin perustoiminnot Kopioi alla olevan ohjeen mukaisesti. RADF Valotustaso TAI Sijoita kopiopaperit kasettiin tai kasetteihin. Katso sallitut paperityypit ja -koot ja niiden asetus: S. Sallittu kopiopaperi S.3 Paperin asetus kasetteihin S.6 Paperin asetus tandemsuurpaperisäiliöön S. Paperin asetus ulkoiseen suurpaperisäiliöön (lisälaite) Aseta alkuperäinen(set). Katso alkuperäisten tyypit ja -koot ja niiden asetus: S.4 Sallitut alkuperäiset S.7 Automaattisen kääntävän syöttölaitteen käyttö S.5 Alkuperäisten asetus valotuslasille S.6 Kirjatyyppiset alkuperäiset Jos kopioit enemmän kuin yhden kopion, näppäile kopiomäärä. Paina käyttöpaneelin [CLEAR]-näppäintä poistaaksesi näppäilemäsi numeron. Valitse kopiointitavat. Valitse kopiointitavat. S.47 KOPIOINNIN PERUSTOIMINNOT S.85 MUOKKAUSTOIMINNOT S.4 KUVAN SÄÄTÖ 30 Kopiointi

33 KOPIOINTI.KOPIOINTI 5 Paina käyttöpaneelin [START]-näppäintä. Kopiointi alkaa. Paperi tulee ulos kopioitu puoli alaspäin. Huom. Ole varovainen, sillä paperin ulostuloalue ja paperi ovat kuumia. Alla näkyvä valikko avautuu näytölle, kun käytössä on erikoiskopiointi. Tämä valikko avautuu näytölle, kun käytössä on SADF (yksittäissyöttö) tai erikoiskopiointi, jossa alkuperäinen on asetettu valotuslasille ja skannatut tiedot on väliaikaisesti tallennettu muistiin, kuten lajittelukopioinnissa tai - puoleisesta -puoleiseksi kopioinnissa. Kun tämä valikko avautuu näytölle, noudata seuraavia ohjeita. Vihje Valikon yläosassa näytetyt viestit vaihtelevat sen mukaan, skannataanko alkuperäiset automaattisen kääntävän syöttölaitteen vai valotuslasin avulla. 6 7 Aseta seuraava alkuperäinen ja paina käyttöpaneelin [START]-näppäintä tai kosketusnäytöllä [SKAN. LISÄÄ]. Skannaus alkaa. Jos syöttölaitteeseen on asetettu SADF (yksittäissyöttö), alkuperäinen syötetään automaattisesti asetettaessa se automaattiseen kääntävään syöttölaitteeseen. Kun olet skannannut kaikki alkuperäiset, paina kosketusnäytöllä [TYÖ VALMIS]. Kopiointi alkaa. Vihje Jos haluat keskeyttää kopioinnin, paina [PERUUTA]. Jos paperit loppuvat kasetista kopioinnin aikana, paperia syötetään toisesta samankokoista ja -suuntaista paperia sisältävästä kasetista eikä kopiointi keskeydy. Jos tällaista kasettia ei ole, kopiointi keskeytyy ja kosketusnäytöllä lukee "Lisää paperia". Lisää tällöin paperia kasettiin. Kopiointi 3

34 KOPIOINTI Kopioinnin keskeytys ja uudelleenkäynnistys Paina käyttöpaneelin [STOP]-näppäintä. Kopiointi tai skannaus keskeytyy. Paina kosketusnäytöllä [PERUUTA] keskeyttääksesi kopioinnin. Paina kosketusnäytöllä [SKAN. LISÄÄ] tai käyttöpaneelin [START]-näppäintä käynnistääksesi kopioinnin uudelleen. Kun painat [PERUUTA], skannatut tiedot pyyhitään muistista ja mahdolliset odottavat työt suoritetaan. Vihje Vaikka et painaisi [PERUUTA], skannatut tiedot poistetaan automaattisella tyhjennystoiminnolla. 3 Kopiointi

35 KOPIOINTI.KOPIOINTI Seuraavan alkuperäisen skannaus kopioinnin aikana Voit skannata seuraavan alkuperäisen (automaattikäynnistys), vaikka kopiointi olisi vielä käynnissä tai kosketusnäytöllä lukee "VALMIS (LÄMPENEE)". Aseta alkuperäinen(set). Aseta kopiosarjojen määrä ja kopiointitavat. Huom. Uusi työ käynnistyy aikaisemmin valitsemiesi kopiointitapojen mukaisesti, ellet tee uutta valintaa. 3 Paina käyttöpaneelin [START]-näppäintä. Vihje Voit skannata enintään 000 arkkia yhtä kopiointityötä kohti tai kunnes sisäänrakennettu muisti täyttyy. Automaattisten töiden vahvistus Voit vahvistaa odottamassa olevat työt kosketusnäytöllä tai peruuttaa ne. Katso lisätietoja: S.66 Kopiointityön tilan vahvistus Skannattavien töiden peruutus Paina käyttöpaneelin [STOP]-näppäintä keskeyttääksesi työn alkuperäisten skannauksen aikana. Kun painat kosketusnäytöllä [PERUUTA] tai käyttöpaneelin [FUNCTION CLEAR]-näppäintä, kun skannaus on keskeytetty, skannaus päättyy. Tässä tapauksessa ennen työn keskeytystä skannatut tiedot kopioidaan. Käynnistä skannaus uudelleen painamalla [START]-näppäintä. Kopiointi 33

36 KOPIOINTI Kopioinnin keskeytys ja välikopiointi Voit keskeyttää käynnissä olevan kopioinnin tehdäksesi välillä muita kopioita (välikopiointi). Kun käynnistät keskeytetyn työn, sinun ei tarvitse valita kopiointitapoja uudelleen, sillä ne ovat tallentuneet laitteen muistiin. Huom. Et voi käyttää välikopioitavaan työhön seuraavia toimintoja: kansilehtien kopiointi, välilehtien kopiointi, työn kokoaminen, tallennus e-filingiin, kopioi ja tallenna tiedostoon Välikopioinnin aikana tapaa ei voida muuttaa kopioinnista poikkeavaksi tavaksi (esim. e-filing, skannaus, tulostus tai faksi). Muuta tapa painamalla ensin [INTERRUPT]-näppäintä poistaaksesi välikopioinnin. Paina käyttöpaneelin [INTERRUPT]-näppäintä. Näytöllä lukee Työ keskeytetty, työ tallennettu ja [INTERRUPT]- näppäimeen syttyy valo. Vihje Jos alkuperäistä skannataan, yllä oleva viesti tulee näkyviin skannauksen jälkeen. 3 4 Vaihda alkuperäinen uuteen. Valitse muita kopiointitapoja tarpeen mukaan ja paina käyttöpaneelin [START]- näppäintä. Paina [INTERRUPT]-näppäintä uudelleen välikopioinnin päätyttyä. Näytöllä lukee "Valmiina jatkamaan työ " ja keskeytetty työ käynnistyy uudelleen. 34 Kopiointi

37 KOPIOINTI.KOPIOINTI Vedoskopiointi Jos teet suuren määrän kopioita, voit tehdä ensin vedoskopion yhdestä sivusta ja tarkistaa, että se kopioidaan haluamallasi tavalla (vedoskopiointi). Vedoskopion tarkistamisen jälkeen voit muuttaa tapoja tai asetuksia (esim. kopiosarjojen määrä, ulostulotaso, sivunumero, aikaleima, lajittelu/nidonta, rei'itys). Huom. Jos haluat muuttaa kopiosuhdetta, tummuutta, alkuperäisen tyyppiä tai - tai -puoleista kopiointia, tulosta ensin vedoskopio. Muuta sen jälkeen asetukset ja skannaa alkuperäinen uudelleen. 3 4 Aseta arkit kasettiin tai kasetteihin. Aseta alkuperäinen(set). Valitse kopiosarjojen määrä ja kopiointitavat. Paina kosketusnäytöllä [VEDOSKOPIOINTI]. Näytöllä lukee "VEDOSKOPIOINTI valittuna. Paina START kopioidaksesi" noin sekunnin kuluttua. Huom. Jos viimeistelytavaksi on valittu [EI LAJITTELUA EI NIDONTAA] tai [RYHMÄ], se muuttuu automaattisesti [LAJITTELU]-tilaksi. 5 Paina käyttöpaneelin [START]-näppäintä. Skannaus alkaa. kopiosarja tulostuu. Kopiointi 35

38 KOPIOINTI 6 Muuta kopiosarjojen määrää ja kopiointitapoja tarvittaessa vedoskopion tarkastuksen jälkeen. Tavat tai asetukset kuten kopiosarjojen määrä, ulostulotaso, sivunumero, aikaleima, lajittelu/nidonta ja rei'itys voidaan muuttaa. Huom. Jos haluat muuttaa kopiosuhdetta, tummuutta, alkuperäisen tyyppiä tai - tai -puoleista kopiointia, tulosta ensin vedoskopio. Muuta sen jälkeen asetukset ja skannaa alkuperäinen uudelleen. Paina kosketusnäytöllä [MUISTIN TYHJENNYS] tai käyttöpaneelin [FUNCTION CLEAR]-näppäintä lopettaaksesi vedoskopioinnin. 7 Paina käyttöpaneelin [START]-näppäintä. Jos et muuttanut kopiomäärää kohdassa 6, laite tulostaa yhden kopion vähemmän kuin olit valinnut, koska yksi kopio on jo tulostettu vedoskopiona. Jos valitsemasi kopiomäärä oli, vedoskopion lisäksi tulostuu kuitenkin vielä toinen sarja. 36 Kopiointi

39 KOPIOINTI.KOPIOINTI Ulostulotason valinta Jos asennettuna on valinnainen viimeistelijä, voit valita ulostulotason. Huom. Käytössä oleva ulostulotaso saattaa olla rajallinen kopiointitavasta ja paperikoosta riippuen. Ulostulotason valinnan oletusasetus on automaattivalinta. Ulostulotason vaihto Valittu ulostulotaso näytetään laitteen tila -alueella. Vaihda ulostulotaso painamalla [ULOSTULOTASO]. Joka kerta, kun painat tätä, jokaisen viimeistelijän ja automaattisen valinnan näyttö muuttuu. Luovutustason automaattisen valinnan osoitin Käytössä oleva ulostulotaso [ULOSTULOTASO]-näppäin Kopiointi 37

40 KOPIOINTI Kopiointi ohisyöttötasolta Käytä ohisyöttötasoa kopioidessasi kalvolle, tarroille tai ei vakiokokoiselle paperille. Ohisyöttötasoa suositellaan myös vakiokokoisen paperin kopiointiin, jonka asetusta ei ole tehty kasetteihin. Vihje Jos valitset paperikoon, voit käyttää lukuisia eri toimintoja, kuten automaattinen paperin valinta (APS) tai automaattinen kopiosuhteen valinta (AMS). Katso lisätietoja: S.78 Kopiointitoimintojen yhdistelmätaulukko Avaa ohisyöttötaso. Jos arkit ovat suurikokoisia, vedä paperituki esille. Kopiointimenettely ohisyöttötasolta vaihtelee käytettävän paperikoon mukaan. Alla olevasta taulukosta näet menettelyn kunkin koon kohdalla. Vakiokoko Paperikoko Pohjois-Amerikan ulkopuolella: A3, A4, B4, B5 Pohjois-Amerikka: LD, LT, LG, ST-R Muu kuin yllä oleva Muut (ei vakiokoot) Menettely S.39 Kopiointi A3-, A4-, B4- ja B5-koon arkeille (muualle kuin Pohjois- Amerikkaan tarkoitettu laite) / LD-, LT-, LG- ja ST-R-koon arkeille (Pohjois- Amerikkaan tarkoitettu laite) S.4 Kopiointi muille kuin yllä mainituille vakiokoon arkeille S.44 Ohisyöttötasolta kopiointi ei vakiokokoisille arkeille Vihje Ohisyöttötasolta kopiointi keskeytyy, kun paperi loppuu ohisyöttötasolta kesken kopioinnin, vaikka muissa kaseteissa olisi samankokoista paperia. Kopiointi käynnistyy uudelleen, kun paperia lisätään ohisyöttötasolle. Kun kopiointi on valmis, käyttöpaneelin [FUNCTION CLEAR]-näppäin alkaa vilkkua. Paina näppäintä vaihtaaksesi ohisyöttötasolta kopioinnin normaaliin kopiointiin kaseteista. Vaikka et painaisi [FUNCTION CLEAR]-näppäintä, ohisyöttötasolta kopiointi poistetaan automaattisen tyhjennystoiminnon kytkeytyessä päälle määrätyn ajan kuluttua. 38 Kopiointi ohisyöttötasolta

41 KOPIOINTI.KOPIOINTI Ohisyöttötasolta kopiointi vakiokokoiselle paperille Kopiointi A3-, A4-, B4- ja B5-koon arkeille (muualle kuin Pohjois- Amerikkaan tarkoitettu laite) / LD-, LT-, LG- ja ST-R-koon arkeille (Pohjois- Amerikkaan tarkoitettu laite) Aseta alkuperäinen(set). Aseta paperi ohisyöttötasolle kopioitava puoli ylöspäin. Säädä pituusohjaimet samalla kun pitelet salpaa. Kun olet asettanut paperin, näytölle avautuu ohisyöttötasolta kopioinnin valikko. Huom. Paperipinon korkeus ei saa ylittää pituusohjaimissa olevaa merkkiviivaa. Jos käytät useampaa kuin yhtä paperiarkkia, irrota arkit huolellisesti toisistaan ennen ohisyöttötasolle asetusta. Varo, ettet saa paperiviiltoja sormiisi. Älä työnnä paperia ohisyöttötason aukkoon. Se voi aiheuttaa paperitukoksen. 3 Valitse KOPIO-kohdasta ohisyöttötasolle asettamaasi paperia vastaava paperikoon näppäin. Paperikoko on nyt asetettu. Huom. Jos et määritä paperikokoa nyt, kopiointi voi hidastua. Kopiointi ohisyöttötasolta 39

42 KOPIOINTI 4 Paina kosketusnäytöllä [PAPERITYYPPI], ellei ohisyöttötasolle asettamasi paperin tyyppi ole normaalipaperi. 5 Paina ohisyöttötasolle asetetun paperin paperityyppiä vastaavaa näppäintä. Paina [OK]. 40 Kopiointi ohisyöttötasolta

43 KOPIOINTI.KOPIOINTI Huom. Väärän paperityypin valinta voi aiheuttaa paperitukoksen tai huomattavia kuvavirheitä. Kun valitset paperityypin, voit vahvistaa sen ikonien avulla, jotka näytetään alla olevan kuvan mukaisesti. Paperityyppi Ikoni Paperityyppi Ikoni NORMAALI PAKSU 3 PAKSU PAKSU KALVO VÄLILEHTIPAPERI Huom. Automaattista -puolista kopiointia voidaan käyttää tavalliselle paperille, PAKSU -, PAKSU - ja PAKSU 3 - paperille. Kalvoille (KALVO) voidaan käyttää vain -puolista kopiointia. Välilehtipaperille voi kopioida vain yhdelle puolelle etupuolelle. 6 7 Kun olet asettanut paperikoon ja -tyypin, paina [OK]. Näytölle palaa PERUS-valikko. Valitse muut kopiointitavat tarpeen mukaan ja paina käyttöpaneelin [START]-näppäintä. Huom. Kun kopioit kalvolle, poista kopioidut kalvot yksi kerrallaan sitä mukaa, kun ne saapuvat ulostulotasolle. Jos kalvot kerääntyvät pinoksi, ne saattavat käpristyä eikä niitä pystytä heijastamaan kunnolla. Kopiointi ohisyöttötasolta 4

44 KOPIOINTI Kopiointi muille kuin yllä mainituille vakiokoon arkeille Aseta alkuperäinen(set) ja kopiopaperi kappaleen Kopiointi A3-, A4-, B4- ja B5-koon arkeille (muualle kuin Pohjois-Amerikkaan tarkoitettu laite) / LD-, LT-, LG- ja ST-R-koon arkeille (Pohjois-Amerikkaan tarkoitettu laite) ( S.39) kohdissa ja selostetulla tavalla. Paina kosketusnäytöllä [KOKOASETUS]. 3 Paina ohisyöttötasolle asetetun paperin kokoa vastaavaa näppäintä. Valittu koko tallentuu MUU-kooksi. 4 Paina KOPIO-kohdassa [MUU]. Paperikooksi asetetaan MUU-kooksi tallennettu koko. Huom. Jos et määritä paperikokoa nyt, kopiointi voi hidastua. 4 Kopiointi ohisyöttötasolta

45 KOPIOINTI.KOPIOINTI 5 Paina [PAPERITYYPPI], ellei ohisyöttötasolle asettamasi paperi ole normaalipaperia. 6 Paina ohisyöttötasolle asetetun paperin paperityyppiä vastaavaa näppäintä. Paina [OK]. Huom. Väärän paperityypin valinta voi aiheuttaa paperitukoksen tai huomattavia kuvavirheitä. Kun valitset paperityypin, voit vahvistaa sen ikonien avulla, jotka näytetään laitteen tila -alueella. Katso lisätietoja: Taulukko kappaleen Kopiointi A3-, A4-, B4- ja B5-koon arkeille (muualle kuin Pohjois-Amerikkaan tarkoitettu laite) / LD-, LT-, LG- ja ST-R-koon arkeille (Pohjois-Amerikkaan tarkoitettu laite) ( S.39) kohdassa Kun olet asettanut paperikoon ja -tyypin, paina [OK]. Näytölle palaa PERUS-valikko. Valitse muut kopiointitavat tarpeen mukaan ja paina käyttöpaneelin [START]-näppäintä. Kopiointi ohisyöttötasolta 43

46 KOPIOINTI Ohisyöttötasolta kopiointi ei vakiokokoisille arkeille Voit käyttää ei vakiokokoisia papereita, jotka vastaavat oikealla näkyvän kuvan kokoja mm (5.8" - 7") mm (3.9" -.7") Aseta alkuperäinen valotuslasille. Aseta paperi ohisyöttötasolle kopioitava puoli ylöspäin. Säädä pituusohjaimet samalla kun pitelet salpaa. Kun olet asettanut paperin, näytölle avautuu ohisyöttötasolta kopioinnin valikko. Huom. Paperipinon korkeus ei saa ylittää pituusohjaimissa olevaa merkkiviivaa. Jos käytät useampaa kuin yhtä paperiarkkia, irrota arkit huolellisesti toisistaan ennen ohisyöttötasolle asetusta. Varo, ettet saa paperiviiltoja sormiisi. Älä työnnä paperia ohisyöttötason aukkoon. Se voi aiheuttaa paperitukoksen. 3 Paina kosketusnäytöllä [ERIKOISPAPERI]. 44 Kopiointi ohisyöttötasolta

47 KOPIOINTI.KOPIOINTI 4 Näppäile mitat. ) Paina [PITUUS] ja näppäile arvo (00-97 mm (3,94 -,69")). ) Paina [LEVEYS] ja näppäile arvo (48-43 mm (5,83-7,0")). 3) Paina [OK]. Pituus ja leveys on osoitettu oikealla olevan kuvan mukaisesti: Leveys Pituus Hakeaksesi mittatiedot muistista, paina yhtä [MUISTI ] - [MUISTI 4]-näppäimistä ja sen jälkeen [OK]. Vihje Katso mittatietojen tallennus muistiin: S.46 Ei vakiokoon tallennus muistiin 5 Valitse muut kopiointitavat tarpeen mukaan ja paina käyttöpaneelin [START]-näppäintä. Kopiointi ohisyöttötasolta 45

48 KOPIOINTI Ei vakiokoon tallennus muistiin Toimi samoin kuin kappaleen Ohisyöttötasolta kopiointi ei vakiokokoisille arkeille ( S.44) kohdissa 3. Tallenna koko. ) Valitse muistinumero. ) Paina [PITUUS] ja näppäile arvo (00-97 mm (3,94 -,69")). 3) Paina [LEVEYS] ja näppäile arvo (48-43 mm (5,83-7,0")). 4) Paina [MUISTI]. 46 Kopiointi ohisyöttötasolta

49 3.KOPIOINNIN PERUSTOIMINNOT Tässä luvussa selostetaan kopioinnin perustoiminnot, kuten kopiosuhteen muutos, lajittelutavat ja kaksipuoleinen kopiointi. Ennen kopiointia Oletusasetukset...48 Asetusten vahvistus...48 Asetusten poisto...49 Toimintojen yhdistämisen rajoitukset...49 Paperin valinta Automaattinen paperin valinta (APS)...50 Paperin valinta käsin...5 Erikokoisia alkuperäisiä sisältävän nipun kopiointi...5 Alkuperäisen tyypin asetus Tummuuden säätö Suurentaminen ja pienentäminen Automaattinen kopiosuhteen valinta (AMS)...56 Alkuperäisen ja kopiopaperin koon määritys erikseen...58 Kopiosuhteen määritys käsin...60 Viimeistelytavan valinta... 6 Viimeistelytavat ja viimeistelijät (lisälaite)...6 Lajittelu/Ryhmittely...65 Vuorottain lajittelu...67 Lajittelu ja nidonta...68 Vihkokopiointi / Vihkotaitto...70 Rei'itys...7 Syötintila...73 Kaksipuoleinen kopiointi...75 Yksipuoleinen kopiointi...76 Kaksipuoleinen kopiointi...77 Kaksipuoleinen kopiointi kirjatyyppisestä alkuperäisestä...78 Kopioi & tallenna tiedostoon -toiminto... 8 Jaetun kansion asetus...83

50 3 KOPIOINNIN PERUSTOIMINNOT Ennen kopiointia Oletusasetukset Kun laitteen virta on kytketty päälle, se toimii oletusasetusten mukaisesti, ellei asetuksia ei ole vielä muutettu. Laite palaa oletusasetuksiin poistettaessa energiansäästötila tai painettaessa käyttöpaneelin [FUNCTION CLEAR]-näppäintä. Kopioinnin perustoimintojen oletusasetukset löytyvät alla olevasta taulukosta. Nimike Oletusasetus Kopiosuhde 00% Kopiomäärä Paperin valinta Automaattinen paperin valinta (APS) Yksipuoleinen/kaksipuoleinen -puoleinen alkuperäinen -> -puoleinen kopio Tummuuden säätö Automaattinen säätö Alkuperäisen tyyppi TEKSTI/KUVA Viimeistelytapa Kopioitaessa valotuslasilta: EI LAJITTELUA EI NIDONTAA Kopioitaessa automaattisesta kääntävästä syöttölaitteesta: LAJITTELU Automaattisen kääntävän syöttölaitteen syöttötapa Jatkuva syöttö Oletusasetuksia voidaan muuttaa. Katso lisätietoja Laitehallinnan käyttöohje. Asetusten vahvistus Kun painat kosketusnäytöllä [VALINNAT], alla oleva valikko avautuu näytölle. Tässä valikossa voit tarkistaa nykyiset toiminnot. Siirtyminen toimintojen asetusvalikkoon Muuta valikon toimintoja painamalla vastaavia näppäimiä. Halutun asetuksen valikko avautuu näytölle. 48 Ennen kopiointia

51 3 KOPIOINNIN PERUSTOIMINNOT 3.KOPIOINNIN PERUSTOIMINNOT Asetusten poisto Jos haluat poistaa kopiointitoiminnon asetuksen, paina vastaavan asetusvalikon [NOLLAA]-näppäintä. Muutettujen asetusten poisto Kun painat käyttöpaneelin [FUNCTION CLEAR]-näppäintä, toimintojen kaikki muutokset poistetaan. Vaikka et painaisikaan tätä näppäintä, tehdyt muutokset poistetaan, kun laitetta ei käytetä 45 sekuntiin (oletusasetus). Katso lisätietoja tämän ajan muuttamisesta Laitehallinnan käyttöohje. Toimintojen yhdistämisen rajoitukset Monia kopiotoimintoja voidaan käyttää yhdessä. Joitakin toimintoja ei kuitenkaan saa käyttää yhdessä toisten kanssa. Katso lisätietoja: S.78 Kopiointitoimintojen yhdistelmätaulukko Ennen kopiointia 49

52 3 KOPIOINNIN PERUSTOIMINNOT Paperin valinta Automaattinen paperin valinta (APS) Laite tunnistaa alkuperäisen koon ja valitsee automaattisesti samankokoisen paperin. Tätä toimintoa kutsutaan automaattiseksi paperin valinnaksi (APS). Tips Katso lisätietoja alkuperäisten koon tunnistamisesta: S.4 Sallitut alkuperäiset Toiminto ei ehkä pysty tunnistamaan joidenkin alkuperäisten kokoja. Valitse siinä tapauksessa haluamasi koko käsin. S.5 Paperin valinta käsin 3 Aseta arkit kasettiin tai kasetteihin. Aseta alkuperäinen(set). Paina kosketusnäytöllä [APS]. Paperin valintatavaksi on nyt asetettu automaattinen paperin valinta. Tips Paperin valintatavan oletusasetuksena on automaattinen paperin valinta. Jos paperin suunta kasetissa poikkeaa alkuperäisen suunnasta, alkuperäisessä olevia tietoja käännetään automaattisesti 90 astetta kopiointia varten, kun paperit ovat samankokoisia. Tämä koskee ainoastaan A4-, B5 tai LT-koon papereita. Jos esim. A4-koon alkuperäinen asetetaan pystysuuntaan ja A4-R-koon paperi kasettiin, alkuperäisessä olevia tietoja käännetään ja ne kopioidaan oikein A4-R-paperille. Obs! Jos näytöllä lukee "Vaihda alkuperäisen suunta" tai "VAIHDA KASETTIIN OIKEA PAPERIKOKO", "VAIHDA KASETTIIN OIKEA PAPERIKOKO ASETA VIIMEINEN ALKUPERÄINEN", noudata ohjetta. 4 Valitse muut kopiointitavat tarpeen mukaan ja paina käyttöpaneelin [START]-näppäintä. 50 Paperin valinta

53 3 KOPIOINNIN PERUSTOIMINNOT 3.KOPIOINNIN PERUSTOIMINNOT Paperin valinta käsin Sinun täytyy valita paperi käsin, kun kopioit seuraavia alkuperäisiä, joiden kokoa ei kyetä tunnistamaan asianmukaisesti: Erittäin läpinäkyvät alkuperäiset (esim. kalvo, kuultopaperi) Täysin tummat ja tummareunaiset alkuperäiset Ei vakiokokoiset alkuperäiset (esim. sanoma- ja aikakauslehdet) Tips Jos tarvitsemaasi paperikokoa ei ole missään kaseteista, lisää sopivankokoista paperia kasettiin tai ohisyöttötasolle. S.3 Paperin asetus kasetteihin S.38 Kopiointi ohisyöttötasolta 3 Aseta arkit kasettiin tai kasetteihin. Kun käytät ohisyöttötasoa, sinun täytyy asettaa paperikoko. Aseta alkuperäinen(set). Paina haluamaasi paperikokoa vastaavaa kasettinäppäintä. 4 Valitse muut kopiointitavat tarpeen mukaan ja paina käyttöpaneelin [START]-näppäintä. Paperin valinta 5

54 3 KOPIOINNIN PERUSTOIMINNOT Erikokoisia alkuperäisiä sisältävän nipun kopiointi Voit kopioida erikokoisia alkuperäisiä sisältävän nipun automaattisen kääntävän syöttölaitteen avulla. Erilaiset alkuperäiset voivat olla seuraavan kokoisia: Pohjois-Amerikka: LD, LG, LT, LT-R, COMP Pohjois-Amerikan ulkopuolella: A3, A4, A4-R, B4, B5, FOLIO Aseta arkit kasettiin tai kasetteihin. Ohisyöttötasoa ei voida käyttää. Käytä kasetteja. Säädä pituusohjaimet leveimmän alkuperäisen mukaan ja kohdista sitten alkuperäiset etupituusohjainta vasten. Kun originaalit ovat leveydeltään samankokoisia Kun originaalit ovat leveydeltään erikokoisia Obs! Kun erilevyisiä alkuperäisiä kopioidaan yhdessä, pienemmän kopio voi olla vino, koska se ei kosketa takapituusohjainta. 3 Paina kosketusnäytöllä [ZOOM]. 5 Paperin valinta
