1 After Filter MK II Käsikirja P/N A Finnish Säilytettävä tulevaa tarvetta varten NORDSON (UK) LTD. STOCKPORT

2 Tilausnumero P/N = Nordsonin tuotteiden tilausnumero Viittaus Tämä on tekijänoikeudellisesti suojattu Nordsonin julkaisu. Copyright 2000 Tämän asiakirjan osittainenkin kopiointi, painaminen toisaalla tai kääntäminen muille kielille on ilman Nordsonin etukäteen antamaa kirjallista lupaa kielletty. Nordson pidättää itsellään muutosoikeudet ilman ennakkoilmoitusta. Tavaramerkit AccuJet, AquaGuard, Asymtek, Automove, Autotech, Blue Box, CF, CanWorks, Century, Clean Coat, CleanSleeve, CleanSpray, Compumelt, Control Coat, Cross-Cut, Cyclo-Kinetic, Dispensejet, DispenseMate, Durafiber, Durasystem, Easy Coat, Easymove Plus, Econo-Coat, EPREG, ETI, Excel 2000, Flex-O-Coat, FlexiCoat, Flexi-Spray, Flow Sentry, Fluidmove, FoamMelt, FoamMix, Helix, Horizon, Hose Mole, Hot Shot, Hot Stitch, Isocoil, Isocore, Iso-Flo, JR, KB30, Little Squirt, Magnastatic, MEG, Meltex, MicroSet, Millenium, Mini Squirt, Moist-Cure, Mountaingate, MultiScan, Nordson, OmniScan, Opticoat, OptiMix, Package of Values, Patternview, PluraFoam, Porous Coat, PowderGrid, Powderware, Prism, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, PRX, RBX, Rhino, S. design stylized, Saturn, SC5, Seal Sentry, Select Charge, Select Coat, Select Cure, Slautterback, Smart-Coat, Spray Squirt, Spraymelt, Super Squirt, Sure Coat, System Sentry, Tela-Therm, Trends, Tribomatic, UniScan, UpTime, Veritec, Versa-Coat, Versa-Screen, Versa-Spray, Walcom, Watermark, When you expect more. ovat Nordson Corporationin rekisteröityjä tavaramerkkejä. ATS, Aerocharge, Auto-Flo, AutoScan, BetterBook, Chameleon, CanNeck, Check Mate, Colormax, Control Weave, Controlled Fiberization, Coolwave, CPX, Dry Cure, E-Nordson, EasyClean, Eclipse, Equi=Bead, Fill Sentry, Fillmaster, Gluie, Heli-Flow, Ink-Dot, Iso-Flex, Kinetix, Lacquer Cure, Maxima, MicroFin, Minimeter, Multifil, Origin, PermaFlo, PluraMix, Powder Pilot, Powercure, Primarc, Process Sentry, PurTech, Pulse Spray, Ready Coat, Select Series, Sensomatic, Shaftshield, SheetAire, Spectral, Spectronic, Spectrum, Summit, Sure Brand, Sure Clean, Sure Max, Swirl Coat, Tempus, Tracking Plus, Trade Plus, Universal, Vista, Web Cure, 2 Rings (Design) ovat Nordson Corporationin tavaramerkkejä. Tässä asiakirjassa mainitut tavaranimikkeet ja tavaramerkit voivat olla tuotemerkkejä jotka, kolmansien osapuolien käyttäessä omiin tarkoituksiinsa, saattavat loukata omistajan oikeuksia. COV_FI_213564A

3 Vaatimustenmukaisuusvakuutus Vaatimustenmukaisuusvakuutus 98/37/EC 73/23/EEC Me, Nordson (U.K.) Limited Ashurst Drive, Cheadle Heath, Stockport, Cheshire, SK3 0RY, United Kingdom vakuutamme, että seuraava toimittamamme/valmistamamme tuote (tuotteet) Tuotteen nimi Afterfilter Mk II Mallinumero(t) ,765950,765951,769952,765953,765954, Tuotevaihtoehdot Kaikki johon tämä vakuutus viittaa, on seuraavien standardien ja muiden määräysten mukainen Turvallisuus BS EN :1993 Koneturvallisuus koneiden sähkölaitteet jotka perustuvat EU direktiivin 98/37/EC ja 73/23/EEC vaatimuksiin EN 60335:osa 1:1988 Kotitalous ja muiden vastaavien sähkölaitteiden turvallisuus BS EN 292:1991 Koneturvallisuus perusperiaatteet, yleiset suunnitteluperiaatteet Nordson (U.K.) Ltd., 14. marraskuu 2000 Jim Ainsworth General Manager HUOM. ref EN45014 (BS7514)

4 Vaatimustenmukaisuusvakuutus

5 Sisällysluettelo I Sisällysluettelo Hyvä asiakas Turvallisutesi on tärkeä Nordsonille O-1 Laitteiston valmistaja O-1 Nordson International Europe O-3 Distributors in Eastern & Southern Europe O-3 Outside Europe / Hors d Europe / Fuera de Europa O-4 Africa / Middle East O-4 Asia / Australia / Latin America O-4 Japan O-4 North America O-4 Jakso 1 Turvaohjeet 1. Johdanto Ammattitaitoinen henkilökunta Käyttötarkoitus Määräykset ja hyväksynnät Henkilöturvallisuus Paloturvallisuus Toimenpiteet toimintahäiriöiden yhteydessä Hävittäminen Jakso 2 Seloste 1. Aiottu käyttö Ominaisuudet

6 II Sisällysluettelo Jakso 3 Asennus 1. Kuljetus Pakkauksesta purkaminen Asennus Poistaminen Varastointi Hävittäminen Laitteen asennus Jakso 4 Käyttö 1. Käyttöönotto Päivittäinen käyttö Toiminnan tarkastukset Toiminnan säädöt Jakso 5 Ylläpito 1. Päivittäinen ylläpito Yleinen ylläpito Moottori ja vaihteisto Käyttöketju Leijukerrokset Siirtopumput Loppusuodattimet Suodatinpatruunan vaihtaminen Jakso 6 Vianetsintä 1. Tärkeitä vihjeitä vianetsintää varten Yleiset viat

7 Sisällysluettelo III Jakso 7 Osat 1. Osat Kuvitetun osaluettelon käyttö Yleiskuvaus Tuuletin ja pulssiosat Patruunat ja fluidisointialustat USA patruunan kiinnitys UK patruunan kiinnitys Jäteastia Jakso 8 Tekninen erittely 1. Tekniset tiedot Sähköiset vaatimukset Paineilmavaatimukset Ilmavirta ja tehotiedot Osanumerot, mitat ja painot

8 IV Sisällysluettelo

9 Johdanto O-1 Hyvä asiakas Nordson suunnittelee ja valmistaa laitteensa tarkkojen vaatimusten mukaan, käyttäen korkealaatuisia komponentteja ja viimeisintä tekniikkaa, joka takaa luotettavan, pitkäaikaisen toiminnan. Tuotteen asianmukainen toiminta on testattu huolellisesti ennen toimitusta. Lue tämä käyttöohje huolellisesti ennen laitteen purkamista pakkauksesta ja asennusta. Se sisältää ohjeet turvallisesta asennuksesta, tuottavasta käytöstä ja tehokkaasta huollosta. Suosittelemme, että säilytät käyttöohjeen myöhempää tarvetta varten. Turvallisutesi on tärkeä Nordsonille Lue huolellisesti Turvaohjeet jakso. Tuote on suunniteltu turvalliseksi, edellyttäen että sitä käytetään julkaistujen käyttöohjeiden mukaan. Käyttöohjeiden noudattamatta jättäminen aiheuttaa mahdollisen turvallisuusriskin. Laitteiston valmistaja Nordson (U.K.) Ltd. Ashurst Drive Cheadle Heath Stockport England SK3 0RY Puhelin: 0044 (0) Fax: 0044 (0) Luettelo paikallisista Nordson organisaatioista löytyy kohdasta Nordson International Nordson Corporation STOCKCONG_FI_A 1298

10 O-2 Johdanto STOCKCONG_FI_A Nordson Corporation

11 Introduction O-3 Nordson International Europe Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Italy Netherlands Norway Hot Melt Finishing Poland Portugal Russia Slovak Republic Spain Sweden Hot Melt Finishing Switzerland United Hot Melt Kingdom Finishing UV Distributors in Eastern & Southern Europe DED, Germany Nordson Corporation All rights reserved NI_EN_J 0301

12 O-4 Introduction Outside Europe / Hors d Europe / Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l un de bureaux ci-dessous. Para obtenir la dirección de la oficina correspondiente, por favor diríjase a unas de las oficinas principales que siguen abajo. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA Japan Japan North America Canada USA Hot Melt Finishing NI_EN_J Nordson Corporation All rights reserved

13 Jakso 1 Turvaohjeet 1998 Nordson Corporation Painos 10/98 S1FI 03 [SF Powder] 6

14 1-0 Turvaohjeet S1FI 03 [SF Powder] 6 Painos 10/ Nordson Corporation

15 Turvaohjeet 1-1 Jakso 1 Turvaohjeet 1. Johdanto Nämä turvaohjeet on luettava ja niitä on noudatettava. Tehtävä- ja laitekohtaiset- varoitukset, huomautukset ja ohjeet sisältyvät tarvittaessa laitteen dokumentaatioon. Varmista, että laitteen koko dokumentointi, mukaan lukien tämä käyttöohje, on kaikkien laitetta käyttävien tai huoltavien henkilöiden käytettässä. 2. Ammattitaitoinen henkilökunta Laitteen omistaja vastaa, että Nordson laitteen asentavat, sitä käyttävät sekä huoltavat vain ammattitaitoinen henkilökunta. Ammattitaitoisella henkilökunnaksi katsotaan työntekijät tai sopimussuhteiset henkilöt, jotka on koulutettu suorittamaan heille annetut tehtävät turvallisesti. He tuntevat kaikki asiaankuuluvat turvamääräykset ja ovat fyysisesti kykeneviä selvitymään heille annetuista tehtävistä. 3. Käyttötarkoitus Nordson laitteen käyttö muuhun kuin laitteen dokumentaatiossa kuvattuun tarkoitukseen saattaa johtaa henkilö tai omaisuusvahinkoihin. Esimerkkejä tarkoituksen vastaisesta käytöstä: epäsopivien materiaalien käyttö luvattomien muutosten tekeminen turvasuojien tai lukitusten poistaminen tai ohittaminen epäsopivien tai viallisten osien käyttö hyväksymättömien lisälaitteiden käyttö laitteille sallittujen maksimiarvojen ylittäminen 4. Määräykset ja hyväksynnät Varmista, että kaikki laitteet on tarkoitettu ja hyväksytty ympäristöön, jossa niitä tullaan käyttämään. Nordson laitteille myönnetyt hyväksynnät raukeavat, jos asennus, käyttö ja huolto ohjeita ei noudateta Nordson Corporation Painos 10/98 S1FI 03 [SF Powder] 6

16 1-2 Turvaohjeet 5. Henkilöturvallisuus Onnettomuuksien estämiseksi on noudatettava seuraavia ohjeita. Älä käytä tai huolla laitetta, ellet ole siihen valtuutettu. Älä käytä laitetta, elleivät turvasuojat, ovet tai kannet ole ehjiä ja automaattiset turvalukitukset toimi kunnolla. Älä ohita tai estä turvalaitteiden toimintaa. Pysy kaukana liikkuvista laitteista. Katkaise virransyöttö ja odota liikkuvien osien täydellistä pysähtymistä ennen liikkuvien laitteiden säätöä tai huoltoa. Lukitse tehonsyöttö pois päältä ja varmista, ettei laite pääse liikkumaan odottamatta. Vapauta (laske pois) hydraulinen ja pneumaattinen paine ennen paineenalaisten järjestelmien tai komponenttien säätöä tai huoltoa. Katkaise virta, lukitse ja merkitse kytkimet ennen sähkölaitteiden huoltoa. Kun käytät sähköstaattisia käsiruiskupistooleja, varmista että olet maadoitettu. Käytä sähköä johtavia käsineitä tai pistoolin kahvaan tai muuhun luotettavaan maadoituspisteeseen liitettyä maadoitushihnaa. Älä käytä tai kanna metalliesineitä, kuten koruja tai työkaluja. Jos saat pienenkin sähköiskun, katkaise virta kaikista sähköisistä tai sähköstaattisista laitteista välittömästi. Älä jatka laitteiden käyttöä ennen vian paikallistamista ja korjaamista. Hanki ja lue kaikkien käytettävien materiaalien käyttöturvallisuustiedotteet (MSDS). Noudata valmistajan ohjeita materiaalin turvallisesta käsittelystä ja käytöstä. Käytä suositeltuja henkilökohtaisia suojaimia. Henkilövahinkojen estämiseksi huomioi myös työpisteen vähemmän ilmeiset vaaratekijät, joita ei useinkaan saada täysin poistettua. Tällaisia ovat esim. kuumat pinnat, terävät kulmat, jännitteiset virtapiirit sekä liikkuvat osat, joita ei voi käytännön syistä koteloida tai muutoin suojata. S1FI 03 [SF Powder] 6 Painos 10/ Nordson Corporation

17 Turvaohjeet Paloturvallisuus Tulipalon tai räjähdyksen estämiseksi on noudatettava seuraavia ohjeita. Maadoita kaikki johtavat laitteet ruiskutusalueella. Tarkasta laitteiden ja työpaikan maadoitusvarustus säännöllisesti. Vastus maan suhteen ei saa ylittää yhtä megaohmia. Katkaise virta kaikista laitteista heti, jos havaitset staattista kipinöintiä tai valokaaren. Älä jatka laitteiden käyttöä ennen vian paikallistamista ja korjaamista. Älä tupakoi, hitsaa, hio tai käytä avotulta tulenarkojen materiaalien käyttö tai varastointipaikoilla. Varmista riittävä ilmanvaihto, jotta höyrystyvien materiaalien tai höyryjen pitoisuudet eivät pääse kohoamaan vaaralliselle tasolle. Noudata paikallisia määräyksiä tai materiaalin käyttöturvallisuustiedotteen ohjeita. Älä katkaise jännitteisten virtapiirien virtaa tulenarkojen materiaalien käsittelyn aikana. Katkaise virta ensin erotuskytkimestä kipinöinnin estämiseksi. Ota selville hätäpysäytyspainikkeiden, sulkuventtiilien ja käsisammuttimien sijainti. Jos ruiskutuskopissa syntyy tulipalo, katkaise välittömästi virta ruiskutuslaitteista ja poistopuhaltimista. Katkaise sähköstaattinen teho ja maadoita varausjärjestelmä ennen sähköstaattisten laitteiden säätöä, puhdistusta tai korjaamista. Puhdista, huolla, testaa ja korjaa laitteet dokumentoinnissa annettujen ohjeiden mukaan. Käytä vain varaosia, jotka on suunniteltu käytettäviksi alkuperäisen laitteen kanssa. Lisätietoja ja neuvoja varaosista saat Nordson edustajaltasi Nordson Corporation Painos 10/98 S1FI 03 [SF Powder] 6

18 1-4 Turvaohjeet 7. Toimenpiteet toimintahäiriöiden yhteydessä Jos järjestelmä tai sen osa toimii virheellisesti, katkaise heti virta koko järjestelmästä ja tee seuraavasti: Katkaise sähkönsyöttö ja varmista se lukitsemalla. Sulje pneumatiikan sulkuhanat ja vapauta paineet. Etsi toimintahäiriön syy ja korjaa se ennen laitteiston uutta käynnistystä. 8. Hävittäminen Käytön ja huollon aikana käytetyt laitteet ja materiaalit on hävitettävä paikallisten määräysten mukaisesti. S1FI 03 [SF Powder] 6 Painos 10/ Nordson Corporation

19 Jakso 2 Seloste

20 2-0 Seloste

21 Seloste 2-1 Jakso 2 Seloste 1. Aiottu käyttö Nordson käyttää samaa testattua suodatintekniikkaa kaikissa jälkisuodattimissaan. Rakenne takaa tasaisen ilmavirtauksen järjestelmään, koska suodatinpatruunaa puhdistetaan jatkuvasti, toisin kuin perinteisissä pussisuodattimissa, joita ravistetaan mekaanisesti virran katkaisun yhteydessä. 2. Ominaisuudet Järjestelmiin on suunniteltu esierotusosa (pudotus) suurille määrille suodatinpanoksen alapuolelle, jota tehostaa pieninopeuksinen tuloliitäntä. Suodatinpanokset ovat koeteltua ja testattua materiaalia, ne sisältävät tehokasta suodatinmateriaalia, jonka erotustarkkuus on suurempi kuin 99,98% hiukkasille, joiden koko on 4µ tai suurempi. Suuri tehokkuus mahdollistaa ilman palauttamisen turvallisesti työtilaan. Suodatinpanosten yläpuolella on vastapuhallukseen perustuva puhdistuslaitteisto, joka hyödyntää suurta nopeutta, suoraan ohjattuja kalvoventtiileitä ja iskuaaltoa, joka irrottaa pulverin suodatinpanoksesta. Tuuletinryhmä sijaitsee vastapuhalluslaitteiston yläpuolella useimmissa Afterfilter suodattimissa ja se on mitoitettu järjestelmän koon mukaisesti. Laitteistoon sisältyy ilmamäärän säätövaimennin sekä ilmavirtauskytkin, jolla saadaan toteutettua pulverin ruiskutuslaitteiston turvalukitus. Tässä kohdassa tuuletin takaa, että koko talteenottojärjestelmä on alipaineinen, jolloin pulverin hävikkivaara on pienempi. Tuuletin toimii luonnollisesti puhtaassa ilmassa paremman luotettavuuden ja pienemmän huollontarpeen takia. Jätepulveri kertyy sisäisiin pulverisäiliöihin, joista se pumpataan tarkoitukseen varattuun jäteastiaan.

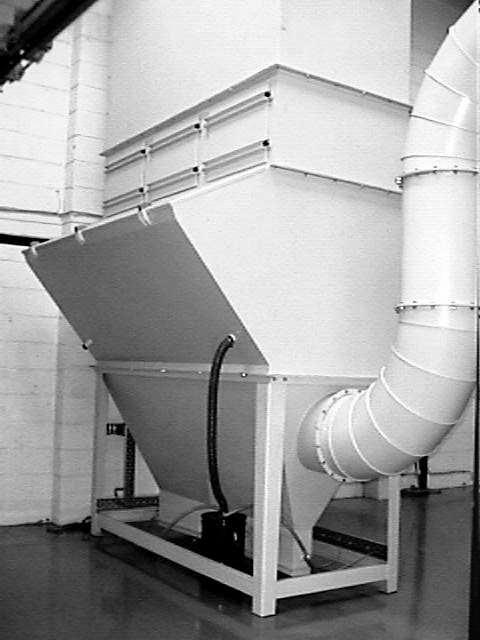

22 2-2 Seloste Kuva 2-1

23 Jakso 3 Asennus

24 3-0 Asennus

25 Asennus 3-1 Jakso 3 Asennus VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia. 1. Kuljetus Laite on kuljetettava siten, ettei se vaurioidu. Älä heittele laitetta. Käytä sopivia pakkausmateriaaleja ja tukevia kartonkeja. Paino on ilmoitettu jaksossa Tekninen erittely. Laite on suojattava kosteudelta, pölyltä ja tärinältä. 2. Pakkauksesta purkaminen Pura laite pakkauksesta varovasti, jotta se ei vaurioidu. Tarkasta mahdolliset kuljetusvauriot. Säästä pakkausmateriaalit mahdollista myöhempää käyttöä varten. Muussa tapauksessa hävitä ne asianmukaisesti paikallisten määräysten mukaan. 3. Asennus Laite on suojattava kosteudelta, liialliselta pölyltä ja tärinältä. Mittatiedot ovat jaksossa Tekninen erittely. 4. Poistaminen Katkaise sähkönsyöttö, irrota sitten kaikki sähköliitokset laitteesta. 5. Varastointi Käytä pakkaamisessa sopivaa pakkausmateriaalia ja tukevaa pahvia. Suojaa laite kosteudelta, pölyltä ja suurilta lämpötilanvaihteluilta (kondensoituminen). 6. Hävittäminen Laite on hävitettävä asianmukaisesti paikallisten määräysten mukaisesti.

26 3-2 Asennus 7. Laitteen asennus Valitse jälkisuodattimelle vaakasuora asennusalusta. Betonilattiat on suojattava sopivalla aineella pölyämisen estämiseksi. Muiden lattiapintojen tulee olla helposti puhtaana pidettäviä. Kohdista jälkisuodattimen alaosa ja vaa ita se pulteilla Käytä laippaliitoksiss akryylimassaa (ei silikonia). Nosta yläosa alaosan päälle trukin tai nosturin avulla, varmista keskiaukon kohdistus. Asenna kaikki laipan kiinnittimet ja kiristä. Asenna jakotukki pulssikammioon ja kiristä se paikalleen. Kaikki sähkö ja ilmaliitännät tulee antaa Nordsonin valtuutetun edustajan tehtäväksi.

27 Jakso 4 Käyttö

28 4-0 Käyttö

29 Käyttö 4-1 Jakso 4 Käyttö VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia. 1. Käyttöönotto Järjestelmä käynnistetään suorittamalla seuraavat vaiheet oikeassa järjestyksessä. 1. Sulje tuulettimen vaimennin siten, että siihen jää vain 25mm:n (1 ) rako. 2. Erota järjestelmä jännitteestä ja tarkasta kaikki sähköliitännät. 3. Tarkasta, että moottorinsuoja on säädetty moottorin suurinta virtaa vastaavaksi tai mieluummin vähän alle. 4. Kytke tuulettimen katkaisin pois päältä ja tarkasta kontaktorin toiminta, kun järjestelmään on kytketty jännite. 5. Kytke tuulettimen katkaisin päälle ja tarkasta tuulettimen pyörintä kytkemällä tuuletinta nopeasti päälle ja pois, pyörintäsuunta voidaan todeta moottorin jäähdytystuulettimesta. 6. Käynnistä tuuletin uudelleen ja säädä ilmavirta siten, että kaapin aukkoon saadaan suunniteltu nopeus (tyypillisesti 0,5 0,7 m3/s). 7. Tarkasta ilmavirtakytkimen toiminta. Kytkintä käytetään yleensä ruiskutuslaitteiden syötön lukitsemiseen ja sen tulee olla päällä vain puhaltimen käydessä, jos ilmavirtakytkin toimii oikein. 8. Avaa paineilman sulkuventtiili ja tarkasta mahdolliset ilmavuodot, korjaa tarvittaessa, säädä pulssi ilman paineeksi 6,4 bar (95 p.s.i.). 9. Kytke suodatinpanoksen puhdistuksen jaksokytkin (pulssitus tai pulssi) päälle ja säädä pulssien väli ja kesto siten, että pulssien väli on ainakin 20 sekuntia, jotta pulssijakotukki ehtii täyttyä kokonaan, ja pienennä pulssin kestoa siten, että pulssi kuulostaa lyhyeltä, terävältä pamaukselta. Pidemmät pulssit vain tuhlaavat ilmaa. Kytke suodatinpanoksen jaksokytkin pois.

30 4-2 Käyttö 1. Käyttöönotto (jatkoa) Voi olla tarpeen avata ilmamäärän säätövaimenninta kaapin virtausnopeuden säilyttämiseksi, koska suodatinpanoksiin kertyy tasainen pulverikakku, jonka syntyminen vie noin käyttötuntia. Laite toimitetaan täydellisenä ohjauspaneeleineen, joka on valmistettu sopivaksi oman jälkisuodattimesi kokoa varten. 2. Päivittäinen käyttö Kytke ilmasyöttö säiliöön päälle ja säädä paineensäätimen avulla paineeksi vähintään 4,5 6 bar (90 95 p.s.i.) (suositus). Kytke tuuletinyksikkö päälle. Ensimmäisen käynnistyksen yhteydessä tulee varmistaa tuulettimen oikea pyörintäsuunta. (Siipipyörän imupuolelta katsottuna vastapäivään). Toiminnan tarkastukset Tarkkaile poistovirtausta, poistoilman tulisi pysyä silmämääräisesti puhtaana, vuodon syntyminen voidaan ensimmäisenä havaita pölytuprahduksena heti puhdistuspulssin jälkeen. HUOMAA: Pyynnöstä jälkisuodatinyksiköt voidaan valmistuksen yhteydessä varustaa äänieristetyillä suodattimilla, jolloin äänieristekupu on yhteinen kaikille suodatinpanoksille, ellei tätä jälkisuodatinyksikköä poisteta. Tarkkaile painehäviötä. Tasapaino dp on yleensä kpa (3 4 vesipatsasta) Toiminnan säädöt Paineilman paineeksi on määritelty p.s.i. Sisäinen ajastin on esiasetettu puhdistamaan suodatinpanokset noin 20 sekunnin välein, pulverimäärästä riippuen.

31 Jakso 5 Ylläpito

32 5-0 Ylläpito

33 Ylläpito 5-1 Jakso 5 Ylläpito VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia. VAROITUS: Ilmassa leijuvan pölyn (mukaan lukien jauhemaalien) hengittäminen voi olla haitallista terveydelle. Pyydä jauhevalmistajalta materiaalin käyttöturvallisuustiedote (MSDS). Käytä asianmukaista hengityssuojainta. 1. Päivittäinen ylläpito Puhdista rata kahdeksan (8) tunnin välein, poista ylimääräinen pulveri pölynimurilla. 2. Yleinen ylläpito Moottori ja vaihteisto Käyttöketju Tärinä- ja melutasossa tapahtuvat muutokset kertovat usein mahdollisista ongelmista. Säännöllisin välein otetut virtalukemat koko laitteen käyttöiän ajalta muodostavat luotettavan indikaattorin ja raportin laitteiston kunnosta ja suorituskyvystä. Tarkasta käyttöketjun kireys noin kuuden kuukauden välein tai useammin ja kiristä tarvittaessa. Käytöstä riippuen ketjun vaihto voi olla tarpeen 12 kuukauden välein.

34 5-2 Ylläpito Leijukerrokset Siirtopumput Loppusuodattimet Nämä vaurioituvat, jos niiden päällä seistään tai ne pääsevät kostumaan. Vaihdettaessa on asennettava SILEÄ PUOLI YLÖSPÄIN. Pumppuun liittyy venturi, joka kuluu jauheen luontaisten ominaisuuksien takia. Tehon heikentyminen voidaan havaita jäteastiaan palaavan jauheen vähenemisestä. Irrota pumput kerääjistä. Irrota poistoletku ja puhalla turvallisella paineilman puhalluspistoolilla niiden läpi. Pura pumppu ja puhdista kaikki osat puhalluspistoolilla ja puhtaalla pehmeällä rievulla. Vaihda kuluneet tai vaurioituneet osat. Lisätietoja siirtopumppujen huollosta löydät tuotteen käsikirjasta. Tämä on lisäominaisuus, joka estää pulverin karkaamisen lähiympäristöön suodatinpatruunan vuototapauksessa. Ominaisuus ei vaadi huoltoa. 3. Suodatinpatruunan vaihtaminen VAROITUS: Käytä suojavaatteita, -laseja ja hengityssuojainta näiden toimenpiteiden aikana Seuraavassa neuvotaan käytettyjen suodatinpatruunoiden poistaminen ja niiden vaihtaminen uusiin. VAROITUS: Varmista, että laitteen sähkönsyöttö katkaistaan ja lukitaan kaapin puhdistuksen jälkeen. VAROITUS: Jauhetta täynnä oleva suodatinpatruuna voi olla painava. Patruunaa poistettaessa saattaa toisen henkilön apu olla tarpeen. 1. Tyhjennä pulverisäiliö mahdollisimman tyhjäksi. 2. Vapauta ilmanpaineet järjestelmästä. Tämä voidaan tehdä sulkemalla ilmasyöttö ja käyttämällä pulssitusta. Tai laukaisemalla jakotukkiin liitetty varoventtiili. 3. Lukitse ja irrota kaappiin tulevat syötöt. 4. Avaa suodatinpatruunan kotelon luukut.

35 Ylläpito Suodatinpatruunan vaihtaminen (jatkoa) 5. Patruunoita pitävät paikallaan kammet. Irrota partuuna kiertämällä kampea auki noin 50 mm. Nosta patruunaa ylös ja paina kammen yläpäätä jälkisuodattimen takaosaa koti. Kammen yläpäässä on koukku, joka kiinnittyy ripustimeen. Nosto- ja työntöliike vapauttaa koukun paikaltaan. 6. Tarkasta patruunoiden mahdolliset vauriot. Älä asenna viallisia patruunoita. VAROITUS: Käytä vain Nordsonin hyväksymiä suodatinpatruunoita. Nordsonin standardeista poikkeavat patruunat voivat vaikuttaa Nordson-kaapin toimintaan merkittävästi. 7. Suodatinpatruunat ovat herkkiä rikkoutumaan, ja pudottaminen yli 100 mm:n korkeudelta aiheuttaa pysyvän vaurioitumisen. 8. Varmista ennen patruunoiden asennusta, että jokaisessa kasetissa on kaksi kammenpuolikasta, tiiviste ja maadoitusliuska. 9. Tartu alempaan kampeen ja kiinnitä maadoitusliuska siihen kahvan ollessa alaspäin. 10. Asenna maadoitusliuskan päälle tiiviste kumipuoli ylöspäin. Tämän laiminlyöminen aiheuttaa patruunan vuotamisen ja jauheen pääsyn patruunoiden ohi.

36 5-4 Ylläpito

37 Jakso 6 Vianetsintä

38 6-0 Vianetsintä

39 Vianetsintä 6-1 Jakso 6 Vianetsintä VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia. 1. Tärkeitä vihjeitä vianetsintää varten Seuraavissa taulukoissa annetaan yleistiedot vianetsinnästä perustapauksia varten. Toisinaan vianetsintä vaatii tarkempia tietoja, kytkentäkaavioita tai mittalaitteita. Huomaa, että vika voi johtua useasta eri syystä. On suositeltavaa tarkastaa tietyn vian kaikki mahdolliset syyt. Toimintahäiriön ilmeiset syyt, kuten katkenneet johtimet, puuttuvat kiinnikkeet jne., tulisi havaita silmämääräisen tarkastuksen yhteydessä ja korjata välittömästi Laite ei sisällä käyttäjän huollettavissa olevia osia. Osia vaihdettaessa on käytettävä Nordsonin hyväksymiä osia. 2. Yleiset viat Ongelma Mahdollinen syy Korjaava toimenpide Katso Tuuletin ei käynnisty Virta poikki Ylikuormitussuoja toiminut Katkaisija lauennut Johdotusvika Moottorivika Kontaktorivika Kytke virta päälle. Palauta ylikuormitussuoja. Selvitä syy. Korjaa tai vaihda. Selvitä syy. Vaihda. Korjaa tai vaihda. Tarkasta painikkeen johdotus

40 6-2 Vianetsintä 2. Yleiset viat (jatkoa) Ongelma Mahdollinen syy Korjaava toimenpide Katso Irrotus ei toimi Vaimennin tärissyt kiinni Palauta ja lukitse Pulveria vuotaa ulos Patruunat eivät puhdistu Alhainen pulssi ilman paine Puhdistusventtiilin vika Luukun tiiviste Patruunavuoto Räjähdyssuojapaneeli ei ole paikoillaan Pulveripumppu ei ole kiinni liitosrenkaassa Pulveriletkun vuoto Käytä puhdistusjaksoa käsin kolmekymmentä (30) minuuttia. Säädä paineeksi 6,4 bar (95 p.s.i.) Korjaa tai vaihda. Kiristä sormiruuvit. Tarkasta patruunan tiiviste. Kiristä tai vaihda patruuna. Tarkasta, ettei patruuna ole puhki. Vaihda, jos havaitset vaurioita Tarkasta tiiviste ja kiinnikkeet. Vaihda tiiviste tai kiinnikkeet, jos ne ovat vialliset. Kiinnitä, mutta tarkasta O renkaan kunto ja vaihda se tarvittaessa. Tarkasta ja vaihda letku ja kiristin tarvittaessa. Jäteastia Astian liitospinnat eivät tiivisty Asenna uudelleen. Pulveri ei siirry säiliöstä Siirtopumput eivät toimi Siirtopumpun venturi kulunut Letkuvika Fluidisointi ei toimi Pulveripumppu ei ole kiinni liitosrenkaassa Tarkasta pumpun ilmansyöttö. Vaihda venturi. Tarkasta, ettei letkuissa ole vuotoja tai tukoksia. Tarkasta fluidisointi-ilman syöttö. Kiinnitä, mutta tarkasta O renkaan kunto ja vaihda se tarvittaessa. Tarkasta fluidisointialustojen kunto

41 Jakso 7 Osat

42 7-0 Osat

43 Osat 7-1 Jakso 7 Osat 1. Osat Osien tilaamiseksi ota yhteyttä Nordson Finland Oy:hyn. Osien kuvaamiseksi ja tunnistamiseksi käytä apunasi osaluetteloita ja piirroksia. Kuvitetun osaluettelon käyttö Kohta-sarakkeen alla olevat numerot vastaavat numeroita, jotka osoittavat osaa jokaisen osaluettelon jälkeen tulevassa piirroksessa. Merkintä NS (ei piirroksessa) tarkoittaa, että listassa olevaa osaa ei ole kuvattu piirroksessa. Väliviivaa ( ) käytetään, kun osanumero viittaa kaikkiin piirroksessa oleviin osiin. Numerosarja Osa-sarakkeessa on Nordson Corporation:in tilausnumero (P/N). Monta väliviivaa peräkkäin ( ) tässä sarakkeessa tarkoittaa, että osaa ei voi tilata erikseen. Kuvaus-sarakeessa on osan nimi, sen mitat ja muut tunnusmerkit, mikäli mahdollista. Sisennys näyttää yhdistelmän, alayhdistelmän ja osan keskinäisen suhteen. Kohta P/N Kuvaus Määrä Huomaa Yhdistelmä Alayhdistelmä tai osa 2 A Alayhdistelmä tai osa 1 Jos tilaat yhdistelmän, kohdat 1 ja 2 kuuluvat mukaan. Jos tilaat kohdan 1, kohta 2 kuuluu mukaan. Jos tilaat kohdan 2, saat vain kohdan 2. Määrä-sarakkeessa oleva numero osoittaa, kuinka monta kappaletta osaa, yhdistelmää tai alayhdistelmää tarvitaan. Merkintää AR (tarpeen mukaan) käytetään silloin, kun osanumeroa voi tilata vain useita kappaleita tai jos määrä yhdistelmää kohden on riippuvainen tuotetyypistä tai versiosta. Huomaa-sarakeessa olevat kirjaimet viittaavat kunkin osaluettelon lopussa oleviin huomautuksiin. Huomautukset sisältävät tärkeätä tietoa käytöstä ja tilaamisesta. Kannattaa kiinnittää erityistä huomiota Huomaa kohtiin.

44 7-2 Osat 2. Yleiskuvaus afterfilt.wmf Kuva 7-1 Afterfilter MK II 1. Fluidisointialusta 2. Suodatinpatruuna 3. Räjähdyssuoja 4. Pulssijakotukki 5. Loppusuodattimet 6. Tuuletin

45 Osat Tuuletin ja pulssiosat fanhousing.wmf Kuva 7-2 Tuuletin ja pulssiosat

46 7-4 Osat 3. Tuuletin ja pulssiosat (jatkoa) Taulukko 7-1 Kohta P/N Kuvaus Määrä Huomaa SWG SWG SWG SWG SWG SWG SWG FINAL FILTER 890 X 300 X 298 AR FINAL FILTER 890 X 450 X 298 AR ACCOUSTIC ATTENUATORS FOR AR D ACCOUSTIC ATTENUATORS FOR AR D SEAL,END,KNOCK ON,/MTR 2m KNOB,STAR,M8 AR SEAL,SIDE,KNOCK ON,MTR AR ISOLATOR,3 POLE, AUX INTERLOCK 1 C ISOLATOR,6 POLE,UP TO 22KW 1 A ISOLATOR,6 POLE,UP TO 37KW 1 A ISOLATOR,6 POLE,UP TO 45KW 1 A CABLE, 3 CORE + EARTH, 2.5MM AR B CABLE, 6 CORE + EARTH, 4MM AR B CABLE, 6 CORE + EARTH, 6MM AR B CABLE, 6 CORE + EARTH, 10MM AR B CABLE, 6 CORE + EARTH, 16MM AR B CABLE, 6 CORE + EARTH, 25MM AR B SWITCH, AIRFLOW GAUGE, MINIHELIC NIPPLE,BARREL,1 BSP,180MM LG AR AR: Tarpeen mukaan NS: Ei piirroksessa Jatkuu seuraavalla sivulla

47 Osat 7-5 Kohta P/N Kuvaus Määrä Huomaa NOZZLE,CARTRIDGE PULSE AR VALVE,PULSE,2/2,1 BSP,24V AR VALVE,SAFETY RELIEF ENCLOSURE,TERMINAL,8 WAY,PLASTIC AR TERMINAL BLOCK,10A,12 WAY AR CABLE,SY,11 CORE + E,0.75MM2,/MTR AR NS TUBING,POLY,6MM OD,BLUE,/MTR AR NS TUBING,POLY,10MM OD,BLUE,/MTR AR HUOMAA A: OIKEAT EROTINKOOT SAAT SELVILLE KYSYMÄLLÄ NORDSON EDUSTAJALTASI B: OIKEAT KAAPELIKOOT SAAT SELVILLE KYSYMÄLLÄ NORDSON EDUSTAJALTASI C: KÄYTÖSSÄ AFTERFILTEREISSÄ TAMMIK ALKAEN. EI MOOTTORIN EROTUSKYT- KINTÄ D: ÄÄNENVAIMENTIMET OVAT VAKIONA 13500CFM AFTERFILTERISSÄ JA LISÄVARU- STEENA MUISSA KOKOLUOKISSA AR: Tarpeen mukaan NS: Ei piirroksessa

48 7-6 Osat 4. Patruunat ja fluidisointialustat carthousing.wmf Kuva 7-3 Patruunat ja fluidisointialustat

49 Osat Patruunat ja fluidisointialustat (jatkoa) Taulukko 7-2 Kohta P/N Kuvaus Määrä Huomaa CAP,ROUND,50MM DIA KNOB,STAR,M8 AR SEAL,SIDE,KNOCK ON,MTR AR LATCH,EXPLOSION,ASSY AR FLUID BED, 900 x 200 x 4.75 AR FLUID BED, 362 x 362 x A PUMP, POWDER, TRANSFER.75OTLET AR NS TUBING,POLY,6MM OD,BLUE,/MTR AR NS TUBING,POLY,8MM OD,BLUE,/MTR AR NS BUCKET,WASTE,ASSY. 1 HUOMAA A: 3000CFM AFTERFILTER ONLY AR: Tarpeen mukaan NS: Ei piirroksessa

50 7-8 Osat 5. USA patruunan kiinnitys X Kuva 7-4 USA patruunan kiinnitykset Taulukko 7-3 Kohta P/N Kuvaus Määrä Huomaa BRACKET,CENTERING,FILTER AR ROD,FILTER MOUNT,36 AR SUPPORT,FILTER MOUNT AR FILTER,36,HI EFF,CENTER MOUNT AR A HUOMAA A: EACH CARTRIDGE IS RATED AT 750CFM EACH AR: Tarpeen mukaan NS: Ei piirroksessa

51 Osat UK patruunan kiinnitys Kuva 7-5 UK patruunan kiinnitys Taulukko 7-4 Kohta P/N Kuvaus Määrä Huomaa CRANK,BOTTOM,LONG,M12 AR STRIP,EARTHING,CARTRIDGE AR WASHER,SEAL,CRANK ROD AR CRANK,TOP,HOOKED AR FILTER, CARTRIDGE,1000MM, POWDERGRID AR A HUOMAA A: KUKIN PATRUUNA 750CFM AR: Tarpeen mukaan NS: Ei piirroksessa

52 7-10 Osat 7. Jäteastia Kuva 7-6 Jäteastia Taulukko 7-5 Kohta P/N Kuvaus Määrä Huomaa WASTE BUCKET ASSEMBLY DRUM,OPEN TOP,WITH HIGH EXPANSION FAB.,WASTE BUCKET LID DRILLING DECAL,NORDSON TUBING,POLYURETHANE,.735, PER MTR SPIGGOT, HOPPER, OUTLET, 50MM STRAIGHT SPIGGOT,WASTE BUCKET,TRANSFER INLET HOSE,HR40/60/100 HOPPER CLIP,JUBILEE,25 30MM CAP,PVC,CYCLONE INLET CLIP,JUBILEE,40 60MM 1 HUOMAA A: KUKIN PATRUUNA 750CFM AR: Tarpeen mukaan NS: Ei piirroksessa

53 Jakso 8 Tekninen erittely

54 8-0 Tekninen erittely

55 Tekninen erittely 8-1 Jakso 8 Tekninen erittely 1. Tekniset tiedot Sähköiset vaatimukset 380/415V, 3 vaihe + nolla 50Hz, tähti/kolmio, IP65 Muita jännitteitä ja käynnistimiä saatavana tilauksesta, tarkasta kytkentäkaavioista. Paineilmavaatimukset Kuiva, puhdas, paine p.s.i., suodatettu arvoon 5µ, tai kuivattu 2 C kastepisteen alle, öljytön. 2. Ilmavirta ja tehotiedot Taulukko 8-1 Ilmavirta (CFM) Ilmavirta (m3/h) Moottorin teho (kw) Patruunoiden määrä

56 8-2 Tekninen erittely 3. Osanumerot, mitat ja painot Kuva 8-1 Vakiorakenteinen cfm:n Afterfilter

57 Tekninen erittely 8-3 Kuva 8-2 Vakiorakenne 3000 cfm cfm Taulukko 8-2 Osanumerot (P/N) Ilmavirta (cfm) Mitat (mm) A B C D Paino (kg)

58 8-4 Tekninen erittely
