1 RAKENTEIDEN PALOTESTAUS EUROOPPALAISILLA MENETELMILLÄ Tiina Ala Outinen, Riitta Kajastila & Tuuli Oksanen

2 PALOTURVALLISUUSVAATIMUKSET Rakennus: Olennaiset vaatimukset Tuote: Luokitus tai ominaisuus RakMK E1 ja rakennustuotedirektiivi: rakennuksen kantavien rakenteiden tulee palon sattuessa oletettavasti kestää tietyn vähimmäisajan palon ja savun kehittymisen ja leviämisen tulee olla rajoitettu palon leviäminen viereisiin rakennuksiin tulee olla rajoitettu henkilöiden tulee palon sattuessa voida poistua rakennuksesta tai heidät on voitava pelastaa muilla keinoilla pelastushenkilöstön turvallisuus tulee ottaa huomioon

3 PALOLUOKKAVAATIMUKSET Rakennustuotedirektiivin 89/106/ETY tarkoituksena on kaupan teknisten esteiden poistuminen Siirtyminen eurooppalaisiin standardeihin on tuotekohtainen RakMK E1, (E7) sekä tuotestandardit ja ETAG:t viittaavat luokitusstandardiin Luokitusstandardeissa viitataan testistandardeihin

4 RAKENTEIDEN PALONKESTÄVYYS Vaatimukset ja luokitus Rungon kantokyky R Osastoivuus Tiiveys E raot, liekit Eristävyys I lämpötilan nousu Lisäksi savutiiveys S, suljinlaite C, iskukuorma M, säteily W Esimerkiksi R 120, REI 60 EI 30 / E W 60 EN ; EN

5 EN RAKENNEKOKEIDEN YLEISET VAATIMUKSET Eroja poistuviin standardeihin nähden: Uunin lämpötilan mittaus hitaammalla levyelementillä Alussa lämpörasitus on ankarampi kuin aiemmin, eniten merkitystä alle 30 min kokeissa. Lisäksi rakenteen nopeampi lämpeneminen heti alussa aiheuttaa voimakkaampia muodonmuutoksia, jotka vaikuttavat tiiviyteen Uunin paineolosuhteet rasittavammat, jotka vaikuttavat eniten tiiviyteen Tiiviyden arvioimisessa rakotulkkikoe Lämpötilanmittaukset myös rakenteiden reuna alueilla Asennuksen suhteen tarkennetut ehdot

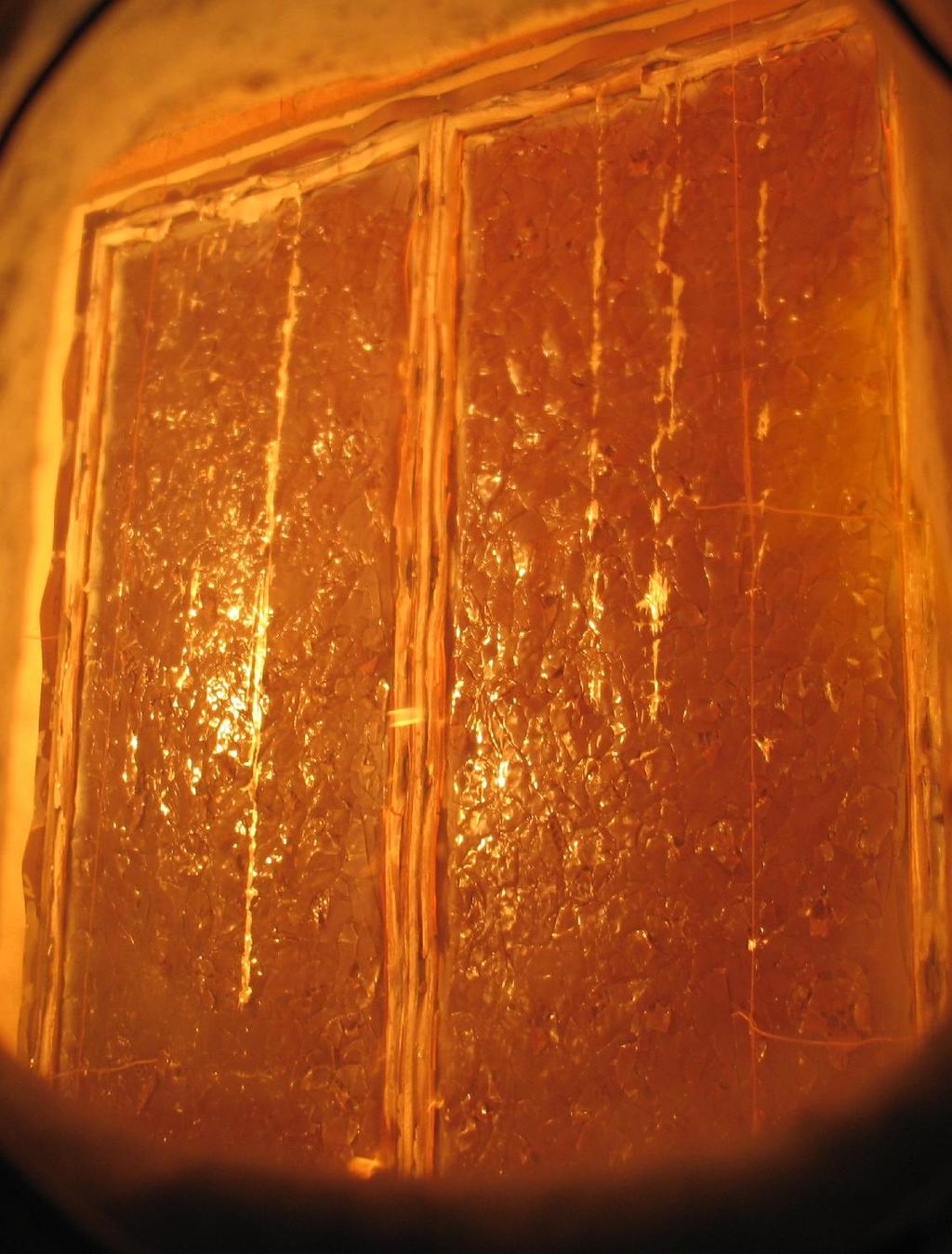

6 SEINÄRAKENTEET (KANTAMATTOMAT) E1, Rakennusten paloturvallisuus Luokitusstandardi EN luokat kuormittamattomille seinille E, EI, EI M, EW, esim. EI 60 Koemenetelmä EN :1999, Fire resistance tests for non loadbearing elements Part 1: Walls Kriteerit: I eristyskyky: Lämpötilan nousu ka 140ºC, max 180ºC E Tiiviys: ei yli 10 s kestäviä liekkejä ei rakoja yli 6 mm x 250 mm, 25 mm ei pumpulin syttymistä W säteily 15 kw/m 2 M iskukuorma: EI kriteerit täytyttävä iskutestin jälkeen (200 kg / 2750 mm)

7 KUORMITETUT SEINÄT JA PALOMUURIT E1, Rakennusten paloturvallisuus Luokitusstandardi EN , luokat kuormitetuille seinille RE, REI, REI M, REW Koemenetelmä EN :1999, Fire resistance tests for loadbearing elements Part 1: Walls Kriteerit: R kantokyky: puristuma C h/100(mm) puristumanopeus dc/dt 3h/1000 (mm/ min) I eristyskyky: Lämpötilan nousu ka 140ºC, max 180ºC E tiiviys: ei yli 10 s kestäviä liekkejä ei rakoja, ei pumpulin syttymistä M iskukuorma: REI kriteerit täytyttävä iskutestin jälkeen (200 kg / 2750 mm) W säteily 15 kw/m

8 KUORMITETUT VÄLIPOHJAT JA KATOT E1, Rakennusten paloturvallisuus Luokitusstandardi EN , luokat kuormitetuille välipohjille ja katoille RE, REI Koemenetelmä EN :1999, Fire resistance tests for loadbearing elements Part 1: Floors and roofs Kriteerit: R kantokyky: taipuma D L 2 /400 d (mm), taipumanopeus dd/dt L 2 /9000 d (mm/ min), sovelletaan kun L/30 ylittynyt I eristyskyky: Lämpötilan nousu ka 140ºC, max 180ºC E tiiviys: ei yli 10 s kestäviä liekkejä ei rakoja ei pumpulin syttymistä

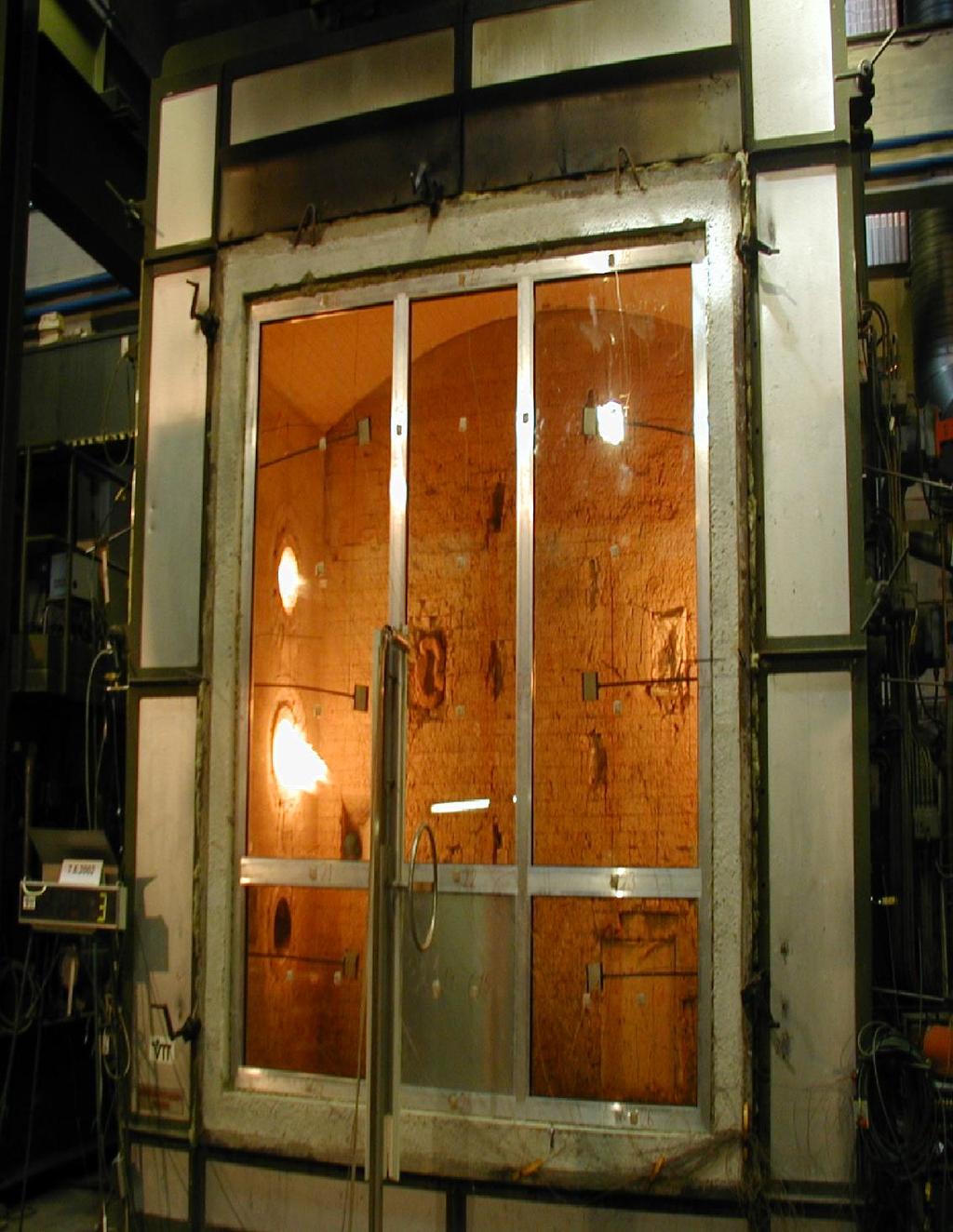

9 OVET E1, Rakennusten paloturvallisuus Luokitusstandardi EN , luokat kuormitetuille seinille E, EI 1, EI 2, EW Koemenetelmä EN :1999, Fire resistance tests for door and shutter asseblies Part 1: Fire doors and shutter Kriteerit: I eristyskyky: I 1 ka 140ºC, ovilehti ja karmi max 180ºC I 2 ka 140ºC, ovilehti max 180ºC, karmi max 360ºC mittaus EI 1 25 mm, EI mm ovilehden reunoista E tiiviys: ei yli 10 s kestäviä liekkejä ei rakoja ei pumpulin syttymistä W säteily 15 kw/m 2 metrin etäisyydellä ovesta

10 MUITA EN TESTISTANDARDEJA Hissin ovet EN 81 58:2003, Safety rules for the consrtruction and installation of lifts Examination aand tests Part 58: Landing doors fire resistance test Palopellit (luokitusstandardi EN ) EN :1999, Fire resistance tests for service installations Part 2: Fire Dampers Ilmakanavat EN :1999, Fire resistance tests for service installations Part 1: Ducts Savunpoistoluukut EN : 2003, Smoke and heat control systems Part 2: Specification for natural smoke and heat exhaust ventilators Savupiiput

11 KOETULOSTEN LAAJENNETTU KÄYTTÖ Koestandardien lisäksi ollaan laatimassa koetulosten laajennettuun käyttöön tarkoitettuja standardeja ns.exap standardeja Rakennustuotteiden ja rakennusosien paloluokitus voidaan tehdä tällöin kahta eri reittiä Kummassakin lähtökohtana on EN standardin mukainen koe/kokeita ns. referenssikoe EXAPit voivat olla joko suoraan koestandardiin liittyviä (palkit) tai tietyille tuotteille tarkoitettuja (sandwich rakenteet) Valmiita EXAP standardeja ei vielä ole Koetulosten laajentamisesta tehdään EXAP raportti ja luokituksesta EXAP luokitusraportti Kokeet (referenssikoe/kokeet) tehnyt laboratorio tekee myös koetulosten laajentamisen EXAPien säännöt perustuvat: maailmanlaajuisesti hyväksyttyihin sääntöihin, laskentamenetelmiin tai agreed expert opinion

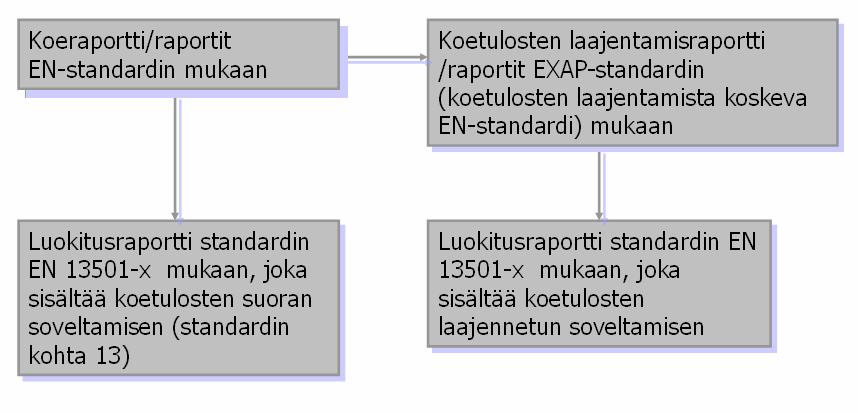

12 KOETULOSTEN LAAJENNETTU KÄYTTÖ

13 KOETULOSTEN LAAJENNETTU KÄYTTÖ Koetulosten laajennuksessa käytetään: ensisijaisesti EN standardien mukaisia kokeita toissijaisesti suuntaa antavia kokeita tai esim. kansallisten standardien mukaan tehtyjä kokeita tietyin edellytyksin Koetulosten laajennus voi koskea esim. seuraavia parametrejä: kantavien rakenteiden kuormaa palorasitusta tai palolle alttiina olevia sivuja rakenteen paksuutta, dimensioita tai rakenteessa käytettyjä materiaaleja osastoivan rakenteen aukkoja Kunkin parametrin vaikutus tulee ensin analysoida erikseen ja sen jälkeen tehdä analyysi yhteisvaikutuksesta Kokeiden suunnittelussa huomioitava kyseisen EXAPin vaatimukset

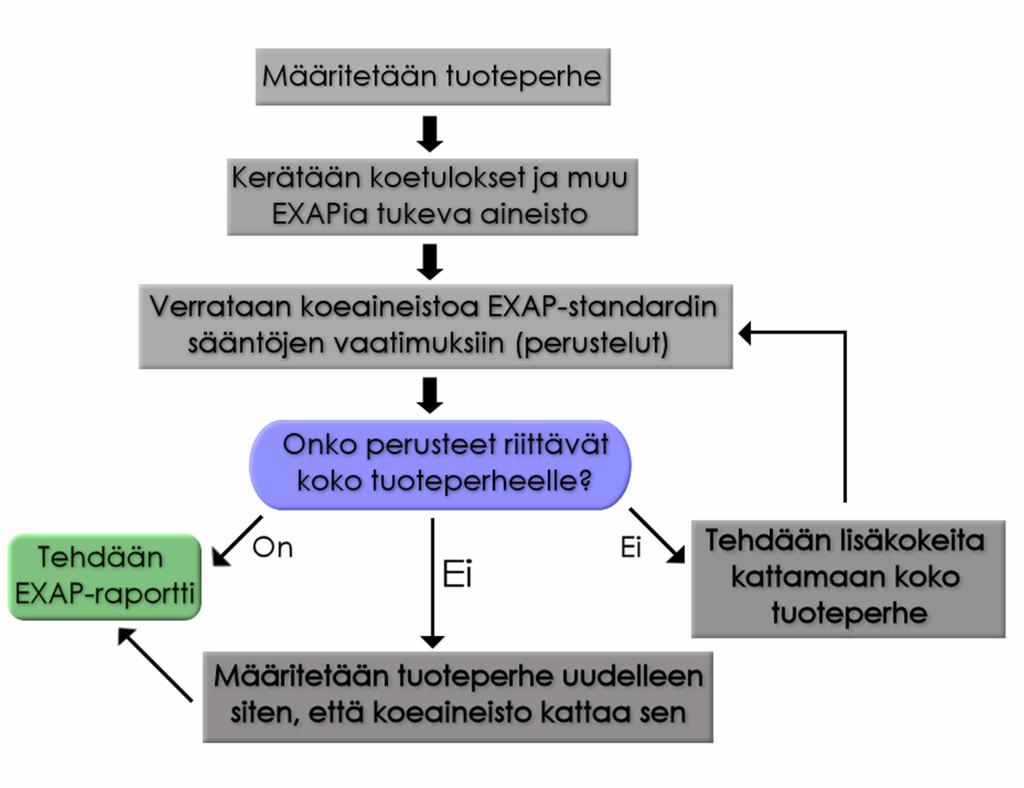

14

15 YHTEENVETO 1/2 Eurooppalaisiin EN standardeihin perustuvaan luokitusjärjestelmään siirtyminen aiheuttaa merkittäviä muutoksia Luokitusstandardin mukainen luokitus voidaan tehdä vain luokitusstandardeissa esitettyjen EN testistandardien mukaisiin kokeisiin perustuen Uusien standardien mukaiset kokeet eroavat aikaisemmin käytössä olleista ja joidenkin rakenteiden osalta erot ovat erittäin huomattavia. Suomessa kuin muissakin maissa käytetyt hyväksynnät (E, EI, REI ja muut luokat) voivat perustua entisten testistandardien mukaisiin koetuloksiin ja/tai siirtymävaiheessa käytössä oleviin kansallisiin hyväksyntäkriteereihin. Näitä ei pidä sekoittaa luokitusstandardeissa EN ja EN esitettyihin rakenteiden E, EI, REI palonkestävyysluokkiin

16 YHTEENVETO 2/2 Uudet testausmenetelmät määrittävät aiempaa tarkemmin testauslaitteet ja olosuhteet, koekappaleen ja sen asennuksen uuniin, mitattavat ominaisuudet, raportoinnin sekä koetulosten suoran soveltamisen. Koetulosten yhteneväisyys Euroopan alueella tulee lisääntymään merkittävästi. Koetulosten laajennettuun käyttöön tarkoitettujen EXAP standardien valmistuttua yhtenäinen käytäntö myös koetulosten soveltamisessa lisääntyy
