BECO-palkkikenkä Palkkien ja pilareiden välisiin pulttiliitoksiin. Versio: FI 10/2016. Tekninen käyttöohje
|
|
- Ida Hänninen
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 -palkkikenkä Palkkien ja pilareiden välisiin pulttiliitoksiin Versio: FI 10/2016 Tekninen käyttöohje
2 -palkkikenkä Palkkien ja pilareiden välisiin pulttiliitoksiin Mahdollistaa jatkuvan elementtipalkkirakenteen Palkkien asentaminen on nopeaa, helppoa ja kustannustehokasta Ei tarvetta hitsaukselle asennusvaiheessa -palkkikenkien avulla voidaan tehdä kustannustehokkaasti betonielementtipilareiden ja -palkkien välisiä momenttijäykkiä liitoksia. Palkin ja pilarin liitos toteutetaan palkkikenkien ja ankkurointijatkosten avulla. Palkkikengät valetaan teräsbetonipalkkeihin, ja ankkurointijatkokset puolestaan valetaan pilareihin. Asennuspaikalla palkit asennetaan konsoleille, sovitetaan oikeaan asemaan ja kiinnitetään sisäkierteisiin ankkurointijatkoksiin kierretankojen avulla. Palkin ja pilarin välinen liitos on juotosvalettava ennen palkin kuormittamista. Kun juotosvalu on kovettunut, liitos toimii teräsbetonirakenteena. -palkkikenkiä käytetään yhdessä COPRA-ankkurointijatkosten kanssa. -palkkikenkä on suunniteltu Eurokoodien 2 ja 3 mukaan.
3 Sisällys Tietoja -palkkikengästä 4 1. Tuotteen ominaisuudet Rakenteellinen toiminta Käyttökohteessa Kuormitus ja ympäristöolosuhteet Palkkikengän sijoittaminen Käyttösovelluksia Muut ominaisuudet Kestävyydet Palonkestävyys palkkikengän valinta 10 Liite A Lisäraudoitus 14 -palkkikengän asennus 15 Revision: 001
4 Tietoja -palkkikengästä 1. Tuotteen ominaisuudet -palkkikenkiä on saatavana useita vakiomalleja, joilla voidaan tehdä lähes kaikki teräsbetonipalkkien liitokset. Järjestelmä koostuu seuraavista osista: Palkkikengät Ankkurointijatkokset Tarvikkeet -palkkikenkiä käytetään yhdessä COPRA-ankkurointijatkosten kanssa ja niillä voidaan liittää toisiinsa teräsbetonipilareita ja -palkkeja. Palkkikengät valetaan teräsbetonipalkin päähän yhdessä pää- ja lisäraudoituksen kanssa. Tarkat ohjeet ovat tämän käyttöohjeen liitteessä A. COPRA-ankkurointijatkokset valetaan pilareihin. Tavallisesti palkki kiinnitetään pilariin käyttämällä palkkikenkiä ja kierretankoja, jotka ruuvataan ankkurointipulttien sisäkierremuhveihin (Kuva 1). Kuorilaattoja käytettäessä palkit liitetään pilariin ainoastaan palkin alareunaan sijoitetuista palkkikengistä. Yläkiinnitys toteutetaan käyttämällä Peikon MODIXraudoitusjatkoksia harjateräksille (Kuva 2). Kuva 1. Elementtiliitos. Kuva 2. Puoliksi elementtirakenteinen liitos. 4 -palkkikenkä
5 Tietoja -palkkikengästä Pulttiliitoksen asennustoleranssin ansiosta palkki voidaan säätää oikeaan asemaan. Varauskolot ja saumat on valettava juotosvalulla, jonka on annettava kovettua ennen rakenteen käyttöä. Kuva 3. Palkkikenkä ja ankkurointijatkos. COPRA-ankkurointijatkos -palkkikenkä -palkkikenkien kestävyyden mitoitusarvot ovat samat kuin vastaavien COPRA-ankkurointijatkosten. 1.1 Rakenteellinen toiminta -palkkikengät on suunniteltu siirtämään ainoastaan veto- ja puristusvoimia, jotka aiheutuvat palkkiliitoksen taivutusmomentista. Palkin pystysuuntaiset tukireaktiot siirretään pilariin erillisillä tukijärjestelmillä, esimerkiksi konsoleilla. Kuva 4. Palkkien tuentatapoja. Palkin pään ja pilarin välinen sauma on valettava kutistumattomalla juotosmassalla mahdollisimman pian asennuksen jälkeen. Kun juotosvalu on kovettunut, liitoksen taivutuskestävyys muodostuu palkkikenkien vetokestävyyden ja juotosvalun puristuskestävyyden mukaan. Tällöin liitos käyttäytyy raudoitetun teräsbetonipoikkileikkauksen tavoin ja sen kestävyys voidaan suunnitella standardin EN periaatteiden mukaisesti. Versio: FI 10/2016 5

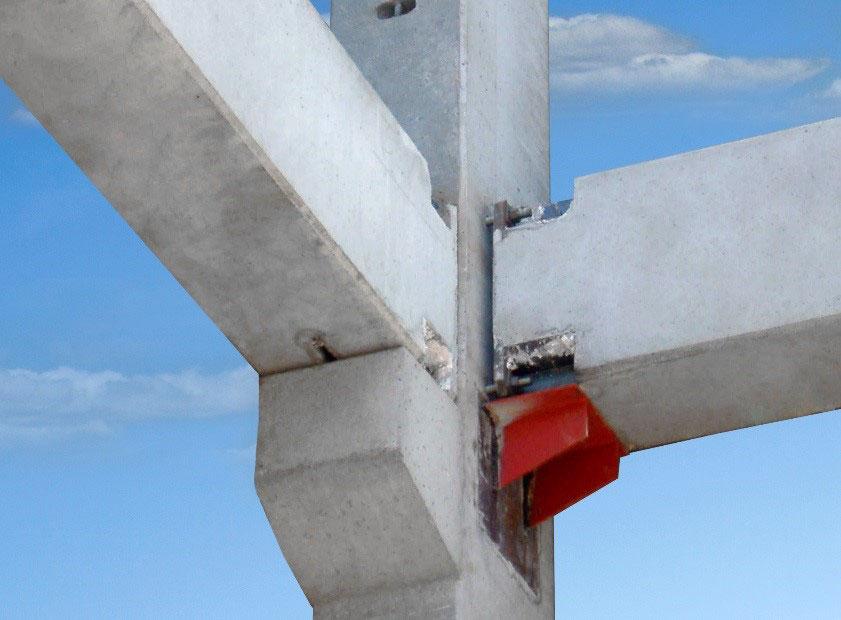

6 Tietoja -palkkikengästä Kuva 5. Pilari- ja palkkiliitoksen rakenteellinen toiminta (esimerkki käyttötavasta). COPRA-ankkurointijatkos Pystysuuntainen kuormitus -palkkikenkä COPRA-ankkurointijatkos Liitoksessa vaikuttavat normaalivoimat Teräslevyjä tai tarkoitukseen sopivia asennuslevyjä on käytettävä pystysuuntaisten kuormitusten tuentaan. Levyt on asennettava erilleen -palkkikengän rakenteesta. (Katso Kuva 6). Kuva 6. Teräs- tai asennuslevyn paikka. Näkymä ylhäältä Tuki Näkymä sivulta Palkki Palkki Pilari Pilari Tuki Teräslevy 1.2 Käyttökohteessa -palkkikenkien vakiomallit on suunniteltu käytettäviksi jäljempänä tässä osassa kuvatuissa olosuhteissa. Jos olosuhteet poikkeavat, ota yhteyttä Peikon tekniseen asiakaspalveluun -palkkikenkien suunnittelua varten Kuormitus ja ympäristöolosuhteet -palkkikengät on suunniteltu staattisille kuormituksille. Palkkikengät on suunniteltu sisätiloissa ja kuivissa olosuhteissa käytettäviksi. Jos -palkkikenkiä käytetään edellisestä poikkeavissa olosuhteissa, palkkikenkien pintakäsittelyn, betonipeitteen ja raaka-aineiden pitää täyttää ympäristön rasitusluokan ja suunnitellun käyttöiän asettamat vaatimukset Palkkikengän sijoittaminen Palkkikenkäliitoksen raudoituksen betonipeitepaksuus c = 30 mm, mikäli palkkikenkä asetetaan palkin nurkkaan. Tätä paksumpi betonipeite voidaan muodostaa siirtämällä kenkää poikkileikkauksessa sisään päin. -palkkikenkien ominaisuudet on taattu vähintään lujuusluokan C30/37 betonista valmistetuissa raudoitetuissa teräsbetonipalkeissa. Jos olosuhteet poikkeavat, ota yhteyttä Peikon tekniseen asiakaspalveluun -palkkikenkien suunnittelua varten. -palkkikenkien rakenteellisia ominaisuuksia koskevat tiedot ovat voimassa ainoastaan siinä tapauksessa, että palkin lisäraudoitus on toteutettu tämän teknisen käyttöohjeen liitteen A sääntöjen mukaisesti. On huomattava, että lisäraudoitus on suunniteltu käytettäväksi palkin sisäisten kuormien hallitsemiseen pääraudoituksen lisäksi. 6 -palkkikenkä

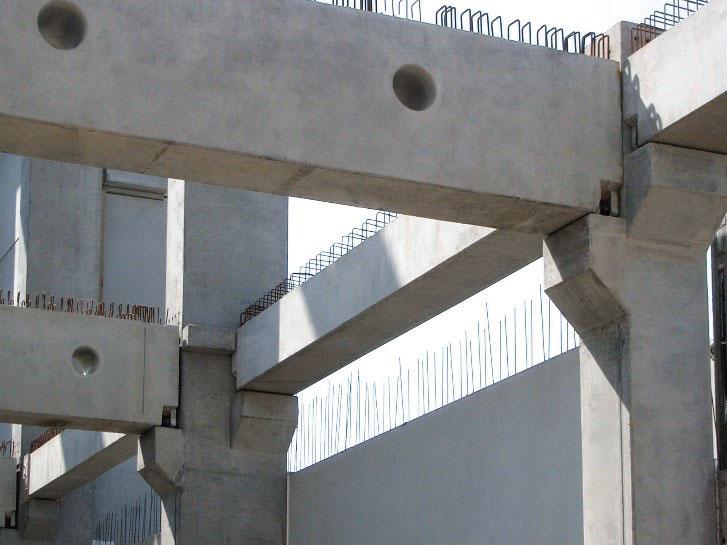

7 Tietoja -palkkikengästä Käyttösovelluksia Kuva 7. Palkkien asennus pilarin vastakkaisilta puolilta. COPRA-ankkurointijatkos Kutistumaton juotosvalu Kierretanko COPRA-ankkurointijatkos Kuva 8. Palkkien asennus pilarin vastakkaisilta puolilta käytettäessä puoliksi elementtirakenteista liitosta. Kutistumaton juotosvalu MODIX-raudoitusjatkos Kierretanko COPRA-ankkurointijatkos Kuva 9. Reunapalkin asennus. COPRA-ankkurointijatkos palkkikenkä palkkikenkä Kutistumaton juotosvalu COPRA-ankkurointijatkos Kierretanko Versio: FI 10/2016 7
8 Tietoja -palkkikengästä 1.3 Muut ominaisuudet -palkkikengät on valmistettu teräslevyistä ja harjaterästangoista, joiden materiaaliominaisuudet ovat seuraavat: Teräslevyt S355J2+N EN Harjatangot B500B EN Peikko Groupin tuotantoyksiköt ovat ulkoisen kolmannen osapuolen laadunvalvonnan alaisia, ja tarkastuslaitokset, esimerkiksi Inspecta Sertifiointi, VTT Expert Services, Nordcert, SLV, TSUS ja SPSC, auditoivat ne säännöllisesti tuote- ja tuotantohyväksyntöjen mukaan. Tuotteissa on sertifiointimerkintä, Peikko Groupin tunnus, tiedot tuotteen tyypistä ja valmistusajankohta. Kuva 10. -palkkikengän mitat [mm]. Ø 1 Ø 1 Ø 2 Ø 3 H B Ø 2 Ø 1 t B B h h 1 B Ø op U U R D Taulukko 1. Palkkikenkien mitat [mm], painot [kg] ja värikoodit. Palkkikenkä 16H 20H 24H 30H 39H B H t R U D h h Ø Ø Ø Ø op Paino Värikoodi* Keltainen Sininen Harmaa Vihreä Oranssi Musta Punainen Ruskea Violetti Valkoinen *Värikoodi on merkitty -pohjalevyn ulkopintaan. Ankkurointitankojen jatkospituudet on määritetty betonin lujuusluokan C30/37 ja hyvien tartuntaolosuhteiden mukaan. Mikäli tuotetta käytetään huonoissa tartuntaolosuhteissa, ottakaa yhteyttä Peikon tekniseen asiakaspalveluun yksilöllisen ratkaisun suunnittelua varten. 30P 36P 39P 45P 52P 8 -palkkikenkä
9 Tietoja -palkkikengästä 2. Kestävyydet -palkkikenkien kestävyydet määritetään soveltamalla seuraavien standardien mukaisia suunnitteluperusteita: EN :2004/AC:2010+NA EN :2005/AC:2009+NA EN :2005+NA -palkkikenkien vetokestävyydet on suunniteltu vastaamaan COPRA-ankkurointijatkosten vetokestävyyksien mitoitusarvoja. Yksittäisten -palkkikenkien suurimmat kestävyyden mitoitusarvot on lueteltu Taulukossa 2. Taulukko 2. Yksittäisten -palkkikenkien kestävyyden mitoitusarvot betoniluokassa C30/37. Palkkikenkä Ankkurointijatkos N Rd [kn] 16H COPRA 16H- * 62 20H COPRA 20H- * 96 24H COPRA 24H- * H COPRA 30H- * H COPRA 39H- * P COPRA 30P- * 299 N Rd 36P COPRA 36P- * P COPRA 39P- * P COPRA 45P- * P COPRA 52P- * 938 * Lisätietoja COPRA-tuotekoodeista on osiossa "Liitososien valinta". -palkkikenkien suurimmat kestävyydet perustuvat COPRA-ankkurointijatkosten normaalivoimakestävyyden mitoitusarvoihin N Rd. 2.1 Palonkestävyys Ankkurointijatkosten ja palkkikenkien ankkurointitankojen betonipeitteen tulee olla vähintään teräsbetonielementtien raudoituksen betonipeitteen paksuinen. Mikäli palkkikenkäliitoksen palonkestävyys arvioidaan riittämättömäksi, palkkikengän betonipeitteen paksuutta on kasvatettava suurentamalla betonielementtipalkkien kokoa tai asettamalla -palkkikenkä keskemmälle rakennetta, mikäli poikkileikkauksen koko sallii tämän vaihtoehdon käytön. Versio: FI 10/2016 9
10 -palkkikengän valinta Seuraavat tekijät on otettava huomioon suunniteltaessa pilarien ja palkkien välistä liitosta, joka toteutetaan käyttämällä -palkkikenkiä ja COPRA-ankkurointijatkoksia: Kestävyys Palkkikenkien sijoitus ja asettelu Betonipilarin ominaisuudet Kestävyys Ulkoiset voimat (pysyvä kuorma, pystysuuntainen kuormitus) vaikuttavat teräsbetonipalkkiin ja synnyttävät taivutusmomentin. Normaalivoimat kuormittavat liitosta voimien jakautuessa Kuvan 5 periaatteen mukaisesti. Normaalivoimat on määriteltävä rakenteen kokonaisanalyysi huomioiden ja soveltuvien suunnittelustandardien mukaisesti. On tärkeää, että tarkoitukseen valitaan sekä oikea palkkikenkä että ankkurointijatkos. Siten taataan, että niiden kestävyyksien mitoitusarvot ovat riittäviä liitoksessa vaikuttaviin vetovoimiin verrattuina (katso Taulukko 2). Suunnitteluesimerkki: Liitoksessa vaikuttava vetovoima (yhtä palkkikenkää kohti) N Ed = 356,0 kn Ankkurointijatkoksen ja palkkikengän valinta: Palkkikenkä 39H Ankkurointijatkos COPRA 39H-... Vetokestävyys N Rd = 383,4 kn Kuva 11. -palkkikenkä ja COPRAankkurointijatkos. N Ed < N Rd 356,0 kn < 383,4 kn Palkkikenkien sijoitus ja asettelu Palkkikengät valetaan betonipalkin päätyyn ja sen poikkileikkauksen kulmiin. Puoliksi elementtirakenteisissa liitoksissa on käytettävä vähintään kahta palkkikenkää (Kuva 8). Normaaleissa betonielementtiliitoksissa on suositeltavaa käyttää vähintään neljää palkkikenkää palkin molemmissa päissä. Betonipalkin vähimmäismitat ja ankurointijatkosten vähimmäisetäisyydet on annettu Taulukoissa Taulukko 3 ja Taulukko 4. Taulukko 3. Betonipalkkien vähimmäismitat. a b,min Palkki 16H 20H 24H 30H 39H 30P 36P 39P 45P 52P a b,min b b,min b b,min Taulukko 4. COPRA-ankkurointijatkosten väliset vähimmäisetäisyydet. Pilari 16H 20H 24H 30H 39H 30P 36P 39P 45P 52P s min s min 10 -palkkikenkä
11 -palkkikengän valinta Liitoksen ominaisuudet Kaksipuolinen ratkaisu Kaksipuolisissa liitoksissa käytetään symmetristä COPRA-liitosta, joka koostuu kahdesta sisäkierreholkista sekä niitä yhdistävästä kierretangosta (katso alla oleva kuva). h c Käytetyt COPRA-ankkurointijatkokset: Tuotekoodi: l e = h c l e = h c - 2 x naulauslevyn paksuus Tuotenimi M-kierrekoko Jatkostyyppi H tai P Ankkurointitangon muoto, Taulukko 5 COPRA-liitoksen kokonaispituus Esimerkki: COPRA 39H-D-600 COPRA XXY-D-l e Järjestelmän tuotekoodi: 1. 39H 2. COPRA 39H-D-600 HUOMAUTUS: Naulauslevyt tulee ottaa huomioon kokonaismitassa vain, mikäli niitä on tarkoitus käyttää. Lisätietoja on COPRA-järjestelmän teknisessä käyttöohjeessa. Versio: FI 10/
12 -palkkikengän valinta Yksipuoliset ratkaisut Yksipuoliset COPRA-liitokset koostuvat yhdestä sisäkierreholkista ja ankkurointiosasta. Yksipuolisten COPRAankkurointijatkosten vakiotyypit käyvät ilmi seuraavasta kuvasta. h c C nom a Käytetyt COPRA-ankkurointijatkokset: l co l e 90 a ϕ m l e l AN Tuotekoodi: COPRA XXY-P12-l e (a-(dxx)*) Tuotekoodi: COPRA XXY-L-l e Tuotenimi M-kierremitta Jatkostyyppi H tai P Ankkurointitangon muoto, Taulukko 5 COPRA-liitoksen kokonaispituus Pituus [mm] Taivutustelan halkaisija Ø m Tuotenimi M-kierremitta Jatkostyyppi H tai P Ankkurointitangon muoto, Taulukko 5 COPRA-liitoksen kokonaispituus Esimerkki: COPRA 39H-L-430 * Taivutustelan halkaisija on määritettävä erikseen vain, mikäli arvo poikkeaa standardin EN osiossa 8.3 annetuista vähimmäisvaatimuksista. a a min l e = l co + l AN l co - liitososan pituus (taulukko alla) l AN - tangon ankkurointipituus standardin EN mukaisesti 12 -palkkikenkä
13 -palkkikengän valinta a min l co a min l co COPRA 16H COPRA 30P COPRA 20H COPRA 36P COPRA 24H COPRA 39P COPRA 30H COPRA 45P COPRA 39H COPRA 52P Esimerkki: COPRA 39H-P (570). Järjestelmän tuotekoodi: 1. 39H 2. COPRA 39H-P (570) 3. COPRA 39H-L-430 Taulukko 5. COPRA-ankkurointijatkosten päiden tyypit ja taivutusmuodot. Raudoitteiden muotokoodit ovat standardin EN ISO 3766 mukaiset. P - Suora pää D - Kaksipuolinen L- Tyssäpäinen P D L P12 90 HUOMAUTUS: Kirjaimet P, D ja L kertovat ankkurointitangon päiden tyypin. Kirjaimen jälkeen tuleva numero kertoo taivutusmuodon. Versio: FI 10/
14 Liite A Lisäraudoitus Lisäraudoitus Palkki vaatii poikittaisraudoituksen alueella, jolla ankkurointitangot limittyvät palkin pääraudoituksen kanssa. Poikittaisraudoitus on suunniteltava standardin EN periaatteiden mukaisesti. Lisäraudoitushakoja on käytettävä palkin leikkausraudoituksen lisäksi. Hakojen halkaisija (d st ), lukumäärä (n) ja sijainti on suunniteltava Taulukon 6 ja Kuvan 12 mukaisesti. Taulukko 6. Poikittaisraudoituksen suunnittelu. 16H 20H 24H 30H d st [mm] n H 30P 36P Leikkausraudoitus on suunniteltava standardin luvun 9 periaatteiden mukaisesti. 39P 45P 52P Näkymä sivulta: l=h-(t+h)* l/3 l/3 Palkkikenkä Palkin raudoitus *Mitat Taulukon 1 mukaan. n/2 n/2 Haat Poikittaisraudoitus (EN ) Poikkileikkausnäkymä: Haat Palkkikenkä Palkin raudoitus Kuva 12. Poikittaisraudoitus jatkosalueella. 14 -palkkikenkä

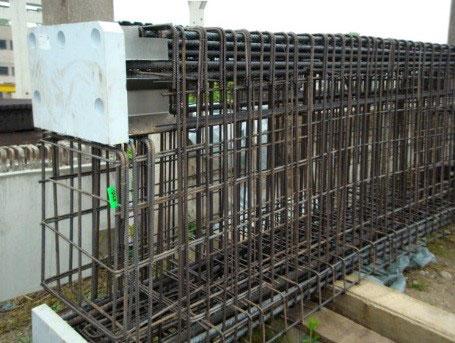

15 -palkkikengän asennus Tuotteen asennus elementtitehtaalla Tuotteen tunnistaminen -palkkikenkiä valmistetaan vakiomalleina, jotka vastaavat COPRA-ankkurointijatkosten M-kierrekokoja. Palkkikengän malli voidaan tunnistaa tuotteessa olevasta tunnuksesta ja tuotteen väristä. Värikoodit on esitetty oheisessa taulukossa. -palkkikenkien ja niitä vastaavien COPRA-ankkurointijatkosten värikoodit. Palkkikenkä Ankkurointijatkos Värikoodi 16H* COPRA 16H- Keltainen 20H* COPRA 20H- Sininen 24H* COPRA 24H- Harmaa 30H* COPRA 30H- Vihreä 39H* COPRA 39H- Oranssi 30P* COPRA 30P- Musta 36P* COPRA 36P- Punainen 39P* COPRA 39P- Ruskea 45P* COPRA 45P- Violetti 52P* COPRA 52P- Valkoinen * Värikoodi on merkitty -pohjalevyn ulkopintaan. Palkkikenkien asennus -palkkikengät asetetaan raudoituksen sisälle ja kiinnitetään pulteilla muotin päätylevyyn. Ennen valua palkin valukotelo on täytettävä lisäelementillä (polystyreenikappaleella). Siten varmistetaan, että valun jälkeen palkkiin jää riittävän suuri tila kierretangon asennukseen. Tämän jälkeen kierretanko voidaan kiristää paikalleen. Kun betoni on kovettunut, kappale voidaan poistaa. Lisäraudoitus on toteutettava liitteessä A kuvatulla tavalla. Palkkikengän suurin asennustoleranssi teräsbetonielementissä on ±2 mm. Versio: FI 10/
16 -palkkikengän asennus -palkkikengän asennus muottiin. Polystyreenikappaleen asennus. h c Palkin valaminen. Kappaleen poistaminen. Taulukko 7. Polystyreenikappaleen korkeus [mm]. 16H 20H 24H 30H 39H h c [mm] P 36P 39P 45P 52P 16 -palkkikenkä
17 -palkkikengän asennus Tuotteen asennus työmaalla Tuotteen tunnistaminen -palkkikenkiä valmistetaan vakiomalleina, jotka vastaavat COPRA-ankkurointijatkosten M-kierrekokoja. Palkkikengän malli voidaan tunnistaa tuotteessa olevasta tunnuksesta ja tuotteen väristä. Värikoodit on esitetty oheisessa taulukossa. -palkkikenkien ja niitä vastaavien COPRA-ankkurointijatkosten värikoodit. Palkkikenkä Ankkurointijatkos Värikoodi 16H* COPRA 16H- Keltainen 20H* COPRA 20H- Sininen 24H* COPRA 24H- Harmaa 30H* COPRA 30H- Vihreä 39H* COPRA 39H- Oranssi 30P* COPRA 30P- Musta 36P* COPRA 36P- Punainen 39P* COPRA 39P- Ruskea 45P* COPRA 45P- Violetti 52P* COPRA 52P- Valkoinen * Värikoodi on merkitty -pohjalevyn ulkopintaan. Betonielementtipalkin asennus Palkin asennusvaiheessa sen sijaintia pystysuunnassa voidaan säätää käyttämällä apuna konsolin päällä asennus- tai teräslevyjä. Betonielementin oikea sijainti on varmistettava ennen muttereiden kiristämistä. Kiristämisessä voidaan käyttää apuna iskulenkkiavainta (DIN 7444) ja 1,5 kg:n lekaa tai vastaavaa työkalua. Kierretangot on kierrettävä COPRA-ankkurointijatkoksiin. Mutterit on kiristettävä kunnolla. Kun mutterit on kiristetty, nostoapuvälineet voidaan irrottaa palkista. Tämän jälkeen elementin sauma voidaan betonoida juotosvalulla. Käytettävän juotosvalun on oltava kutistumatonta. Kun juotosvalu on saavuttanut riittävän lujuuden, liitos on valmis. Asennus on suoritettava asennussuunnitelman mukaisesti. Toleranssit ja sauman paksuus on annettu Taulukossa 8. d A s w M16 M20 M24 M30 M36 M39 M45 M52 d A s w Versio: FI 10/
18 -palkkikengän asennus Taulukko 8. Suositustoleranssit. Palkkikenkä Sauman paksuus t j [mm] Toleranssi saumassa [mm] 16H COPRA 16H 20 ± 5 20H COPRA 20H 20 ± 5 24H COPRA 24H 20 ± 5 30H COPRA 30H 20 ± 5 39H COPRA 39H 20 ± 8 30P COPRA P30 20 ± 5 36P COPRA 36P 20 ± 7 39P COPRA 39P 20 ± 8 45P COPRA 45P 20 ± 7 52P COPRA 52P 20 ± 9 t j Tuen korkeus Tukipituus Mikäli rakenteessa on tarpeen käyttää muuta saumapaksuutta, ota yhteyttä Peikon tekniseen asiakaspalveluun. Teräsbetonipalkin asennus ja palkkikenkien käyttö vaihe vaiheelta. Asenna palkki oikeassa korkoasemassa olevien asennusvälikkeiden päälle Asenna kierretangot aluslevyjen ja muttereiden kanssa pohjalevyjen läpi ankkurointijatkosten sisäkierrehylsyihin Kierretangot Palkki Pilari Ankkurointijatkos COPRAankkurointijatkos Asennuslevy -palkkikenkä Kierrä mutterit, aluslevyt ja kierretangot paikoilleen ja kiristä ne. Liitos on valmis, kun valu on kovettunut. Kierretanko, mutteri ja aluslevy 18 -palkkikenkä
19 -palkkikengän asennus Teräsbetonipalkin asennus ennen paikallavalettavan laatan asennusta vaihe vaiheelta Asenna palkki oikeassa korkoasemassa olevien asennuslevyjen päälle Kierrä mutterit, aluslevyt ja kierretangot paikoilleen ja kiristä ne. Palkki Pilari Kierretanko, mutteri ja aluslevy Täytä liitos juotosvalulla ja ruuvaa MODIXraudoitusjatkokset paikoilleen Valmis rakenne betonilaatan kanssa MODIXraudoitusjatkos, osa A COPRAankkurointijatkos Asennuslevy MODIXraudoitusjatkos, osa B Betonilaatta Kutistumaton juotosvalu Versio: FI 10/
20 -palkkikengän asennus Betonielementtipalkin asennus. COPRA-ankkurointijatkoksen ja -palkkikengän liitoksen tekeminen kierretangon avulla vaihe vaiheelta. Palkkikenkä Mutteri Aluslevy Kierretanko Ankkurointijatkos 20 -palkkikenkä
21 Muistiinpanoja Versio: FI 10/
22 Muistiinpanoja 22 -palkkikenkä
23 Muistiinpanoja Versio: FI 10/
