Miten säästän aikaa ja rahaa suunnitelluilla tarkastuksilla?

Transkriptio

1 Puoliksi tehty? Miten säästän aikaa ja rahaa Inspecta Tarkastus Oy, Jyri Lavikka,

2 Tarkastukseen tulee varautua ja suunnitella se ennakkoon, oli kyseessä yksittäinen painelaite tai kokonainen laitos 2

3 Määräaikaistarkastuksiin varattava ja tarvittava aika vaihtelee: säännöllisin määräajoin toistuva huoltoseisokki tuotannollisista syistä johtuva pysäytys yllättävästä vioittumisesta johtuva pysäytys Pysäytyksen aikana voidaan tarkastaa yksittäisiä, kymmeniä tai jopa satoja painelaitteita Painelaitteet voivat olla rakenteeltaan, kooltaan ja ominaisuuksiltaan hyvin erilaisia: Kattila Uuni Säiliö Lämmönsiirrin Kolonni Reaktori Autoklaavi Suodatin Putkisto 3

4 Tarkastukseen varattava aika vaihtelee painelaitteen mukaan. Yhdelle painelaitteelle voidaan tehdä useita erillisiä tarkastustoimenpiteitä. Painelaitteen valmistelutyöt ja käyttökuntoon saattaminen vievät huomattavasti suuremman ajan. Huoltoihin, korjauksiin ja tarkastukseen varattu aika pyritään yleensä suunnittelemaan mahdollisimman lyhyeksi. Tämä vaatii myös tarkastusten huolellista ennakkosuunnittelua. Mitä aiemmin pysäytyksen ajankohta tiedetään, sen paremmin kyetään ennakkosuunnittelu ja aikataulujen laatiminen tekemään. Pysäytyksen aikana voidaan asentaa uusia painelaitteita ja putkistoja. Pysäytyksessä tehdään myös muiden laitteiden huolto-, tarkastus- ja korjaustöitä. Samalla alueella voi työskennellä useiden eri alojen henkilöitä. 4

5 Painelaitelainsäädäntö uudistui Painelaitelaki 869/1999 Painelaitelaki 1144/2016 Kauppa- ja teollisuusministeriön päätös 938/1999 Valtioneuvoston asetus 1548/2016 Painelaitteista Kauppa- ja teollisuusministeriön päätös 953/1999 Valtioneuvoston asetus 1548/2016 Painelaiteturvallisuudesta 5

6 Lakisääteiset painelaitteiden määräaikaistarkastukset pyritään tekemään pysäytysten aikana tai pysäytys suunnitellaan määräaikaistarkastuksen erääntymisen mukaan. Määräaikaistarkastuksessa tehdään yleensä sisäpuolinen tarkastus, käyttötarkastus ja määräaikainen painekoe Painelaitteiden tarkastusajankohta voidaan muuttaa niin, että se noudattaa suunniteltujen pysäytysten ajankohtia Suunniteltujen pysäytysten väli voi olla niin pitkä, että painelaitteiden tarkastusväliä voidaan joutua pidentämään 6

7 Velvollisuus huolehtia painelaitteen tarkastamisesta Rekisteröidyn painelaitteen omistajan tai haltijan on huolehdittava, että painelaitteelle tehdään :ssä tarkoitetut määräaikaistarkastukset tai ne korvataan 63 ja 64 :ssä säädetyllä tavalla. Painelaitteen omistajan tai haltijan on huolehdittava, että painelaitteelle tehdään tarvittaessa 61 tai 62 :ssä säädetty muutostarkastus sen varmistamiseksi, että painelaite ei asianmukaisesti käytettynä vaaranna kenenkään terveyttä, turvallisuutta tai omaisuutta. Edellä 2 momentissa säädettyä ei sovelleta käytöstä poistettuun painelaitteeseen, jonka käytöstä poistamisesta on ilmoitettu valvontaviranomaiselle. 7

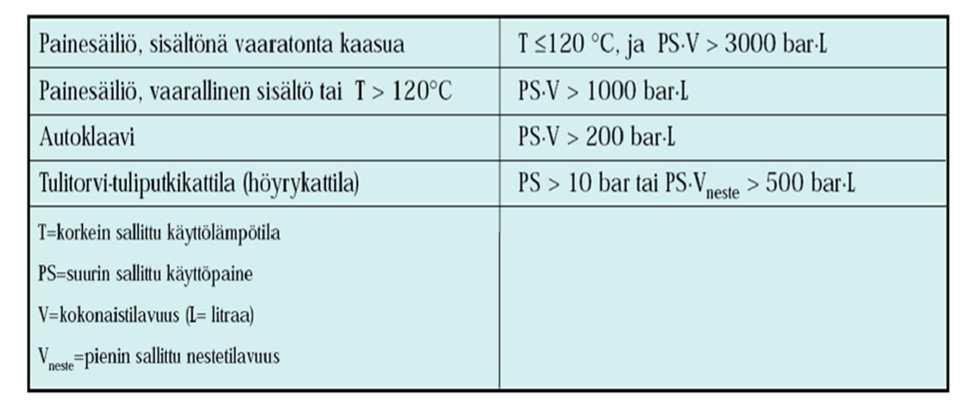

8 Rekisteröintivelvollisuus Omistajan tai haltijan on ilmoitettava painelaite rekisteröitäväksi 55 :ssä säädetyn ensimmäisen määräaikaistarkastuksen yhteydessä, jos painelaite voi aiheuttaa merkittävää vaaraa. Rekisteröitävän painelaitteen omistajan tai haltijan on ilmoitettava valvontaviranomaiselle painelaitteen omistajaa, haltijaa, sijaintia ja käytön valvojaa koskevien tietojen muutokset. Valtioneuvoston asetuksella säädetään tarkemmin, mitkä ovat ne painelaitteen tekniset ominaisuudet, jotka eivät aiheuta 1 momentissa tarkoitettua merkittävää vaaraa. 8

9 Tarkastetaanko vain rekisteröidyt painelaitteet? Tarkastusvelvoite on vain rekisteröidyillä painelaitteilla hyväksytty tarkastuslaitos tekee tarkastukset Rekisteröintiraja on vain määräyksissä sovittu raja-arvo huomioon otetaan paine, tilavuus, sisältö, laitteen laatu ei ota huomioon laitteen toimintaa tai tärkeyttä järjestelmässä Rekisteröimättömät laitteet osuus painelaitteista voi olla huomattava huomioitava aikatauluissa 9

10 Tarkastetaanko vain rekisteröidyt painelaitteet? Turvallisuus pienikin laite voi aiheuttaa vioittuessaan vaaran tai vahingon Määräysten vaatimukset pieni laite voi olla tärkeä toiminnan kannalta apulaite välillinen vaikutus Tuotantovarmuus alasajon välttäminen kustannusten säästö 10

11 Tarkastetaanko vain rekisteröidyt painelaitteet? Omistajan ja käytön valvojan vastuu rooli korostuu mikäli ei tarkasteta Putkistot myös painelaitteita putkistojen osuus voi olla huomattava putkiston kunto on tärkeä osa toiminnassa Tarkastetaanko laite kokonaan painekokeen/ tiiveyskokeen valvonta 11

12 Määräaikaistarkastukset Sisäpuolinen tarkastus Määräaikainen painekoe Käyttötarkastus Muutostarkastus Tarkastus tehdään silmämääräisesti. Tarkastuksessa luodaan yleiskuva laitteen kunnosta. Tarvittaessa tehdään lisätarkastuksia. 12

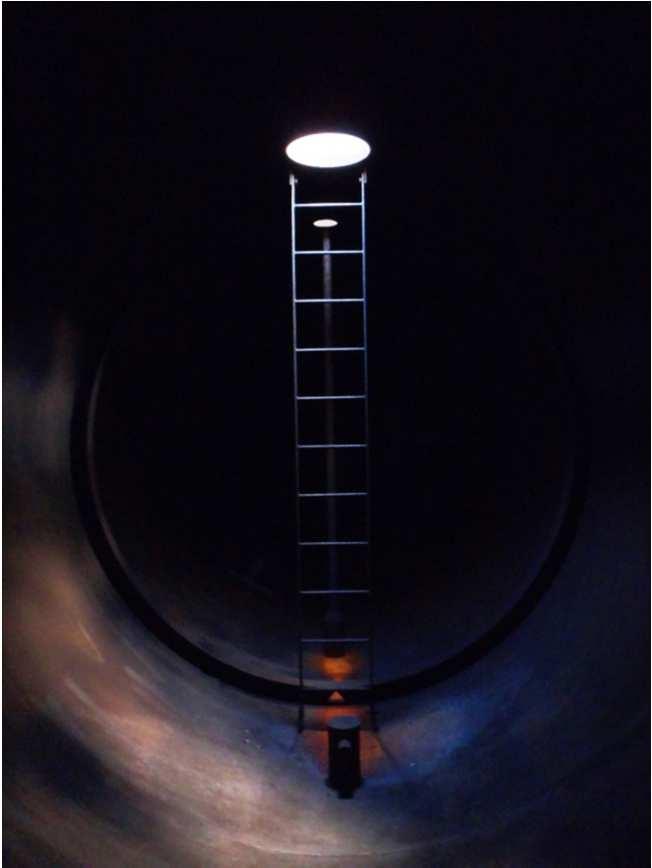

13 Määräaikaistarkastukset Sisäpuolinen tarkastus Painelaitteen sisäpuolisessa tarkastuksessa on tarkastettava, että painelaitteessa ja sen varusteissa ei ole vikoja tai ominaisuuksia, jotka vaarantavat painelaitteen turvallisen käytön. Sisäpuolisten tarkastusten aikavälit saavat olla enintään: 1) kaksi vuotta: a) lujitemuoviselle säiliölle b) kalkki- ja sementtituotteiden karkaisuun käytetylle painesäiliölle 2) kahdeksan vuotta painesäiliölle, jonka sisältö ei syövytä eikä muutenkaan vaikuta haitallisesti painelaitteen seinämään, edellyttäen että painelaitteen omistaja tai haltija ja tarvittaessa valmistaja vakuuttavat mainitun haitattomuuden 3) neljä vuotta muulle painelaitteelle. 13

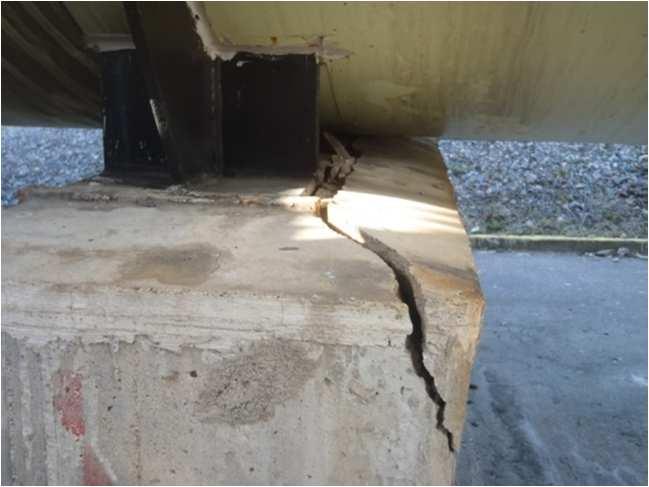

14 Määräaikaistarkastukset Käyttötarkastus Painelaitteen käyttötarkastuksessa on tarkastettava, että 1) painelaitteessa on riittävät käyttöturvallisuuteen vaikuttavat laitteet ja laitejärjestelmät ja että ne toimivat asianmukaisesti 2) käytön valvojalla on riittävä pätevyys 3) painelaitteen, sen varusteiden, eristeiden, sääsuojien ja muiden ulkoisten rakenteiden kunto on asianmukainen 4) painelaite voi toimia turvallisesti siinä järjestelmässä, johon se on liitetty 14

15 Määräaikaistarkastukset Käyttötarkastus Tarkastuslaitokselle on käyttötarkastuksen yhteydessä esitettävä selvitys edellisen käyttötarkastuksen jälkeen tehdyistä korjaustöistä. Käyttötarkastusten aikavälit saavat olla enintään: 1) kaksi vuotta: a) höyry- ja kuumavesikattilalle b) autoklaaville c) paineella tyhjennettävälle kuljetussäiliölle, joka on paineellinen vain tyhjennettäessä d) lujitemuoviselle säiliölle e) kalkki- ja sementtituotteiden karkaisuun käytetylle painesäiliölle 2) neljä vuotta muulle painelaitteelle. 15

16 Määräaikaistarkastukset Määräaikainen painekoe Painelaitteen painekokeessa on todettava, ovatko painelaitteen paineenalaiset seinämät tiiviit koepaineessa ja esiintyykö rakenteessa turvallisuutta vaarantavia muodonmuutoksia. Painekoe on tehtävä joka toisen sisäpuolisen tarkastuksen yhteydessä. Koetta ei tarvitse kuitenkaan tehdä painesäiliölle ja putkistolle, joiden sisäpuolisessa tarkastuksessa on voitu riittävästi varmistua rakenteen eheydestä ja lujuudesta. Kokeen poisjättämisen perustelut on esitettävä tarkastuspöytäkirjassa ja kokeen poisjättäminen on arvioitava uudestaan jokaisessa seuraavassa sisäpuolisessa tarkastuksessa. 16

17 Painelaitteiden määräaikaistarkastuksiin varautuminen Määräaikaistarkastukset Muutostarkastus 1) painelaitteelle a) joka on saattanut vahingoittua b) jonka käyttöturvallisuuteen vaikuttavia laitteita tai laitejärjestelmiä on merkittävästi muutettu tai c) jonka käyttötarkoitusta tai sallittuja käyttöarvoja on tarkoitus muuttaa 2) rekisteröitävälle painelaitteelle a) joka on asennettu uuteen paikkaan b) joka on siirretty tai jota on muutettu siten, että hyväksyttyä sijoitussuunnitelmaa ei voida noudattaa tai c) joka on ollut valvontaviranomaiselle ilmoitettuna poissa käytöstä yli vuoden ja otetaan uudelleen käyttöön 17

18 Määräaikaistarkastukset Muutostarkastus Muutostarkastus on tehtävä 1 momentissa säädetyn lisäksi myös rekisteröitävälle höyry- ja kuumavesikattilalle, joka on tarkoitus siirtää 28 :ssä säädettyyn jaksottaiseen käytön valvontaan. Painelaitteen muutostarkastuksessa on tarkastettava, että muutos on tehty asianmukaisesti. Lisäksi muutostarkastukseen noudatetaan soveltuvin osin 11 :ssä säädettyä. 18

19 Ennakkosuunnittelu laitekohtaisesti laitteiden ikä, käyttöarvot, käyttöolosuhteet käyttöhistoria tarkastushistoria mahdolliset korjaukset ja muutokset laitteisiin (hyväksynnät) muutokset prosessissa, ajotavassa erilaiset painelaitteet erityiskohteet tarkastukseen käytettävä aika yhteistyössä omistajan kanssa tarkastussuunnitelma 19

20 Töiden aikataulutus huolellinen, mahdollisimman tarkka suunnittelu tarkastustyö ei ole aikaa vievin työvaihe eikä ole seisokkia viivyttävä tekijä yllätyksiin varautuminen Kuka vastaa tarkastuksista tarkastustyön johtaminen Eri työvaiheet vastuuhenkilöt yhteystiedot näkyviin yhteistyö eri toimijoiden välillä 20

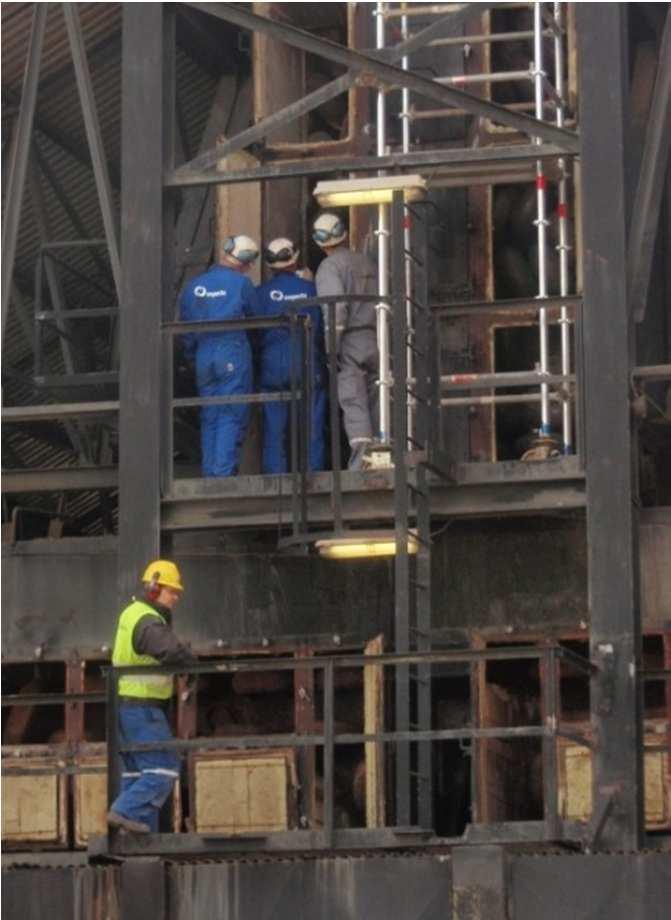

21 Tarkastusresurssit yhteistyössä tilaajan kanssa riittävästi henkilöitä laitemäärä ja käytettävä aika huomioiden asiantuntemus eri laitteisiin sijaisten nimeäminen kiirettä ei saa tulla, turvallisuus, laatu korjausprojektit, oma tarkastaja raportointi Työaika päivän pituus viikonlopputyö juhlapyhät 21

22 Turvallisuusvaatimukset yrityskohtainen/ yksikkökohtainen koulutus, varustus, erityisvarusteet onko tarvetta Ex- suojaukselle, valaisin, puhelin, kamera korttien voimassaolo ensiapukoulutus yleinen työturvallisuus laitoksen sisäiset turvallisuusohjeet hätänumerot suojautumispaikat, kokoontumispaikat, hätäsuihkut alueeseen tutustuminen tarvitaanko erillinen kuvauslupa 22

23 Toiminnassa olevat yksiköt tai laitteet seisokkialueen läheisyydessä niiden tuomat vaatimukset ja huomioiminen turvallisuus seisokkialueen rajaus ohjeistus 23

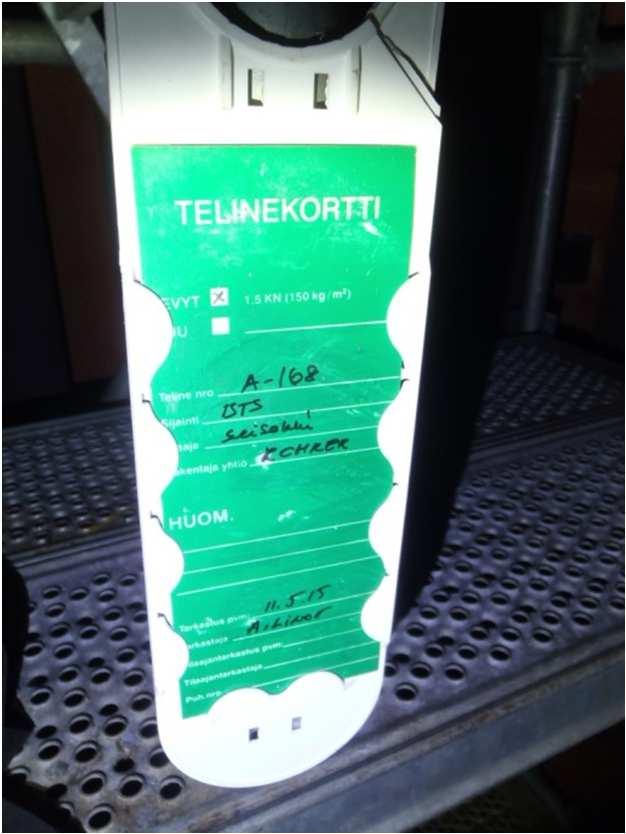

24 Laitteiden valmistelutyöt telineet eristeiden purku, mahdollinen asbesti on huomioitava sovittava etukäteen Turvalliseen työkuntoon saattaminen lukitukset sokeointi, erotus, laitekohtainen suunnitelma tuuletus mittaukset kuka varmistaa ja vastaa 24

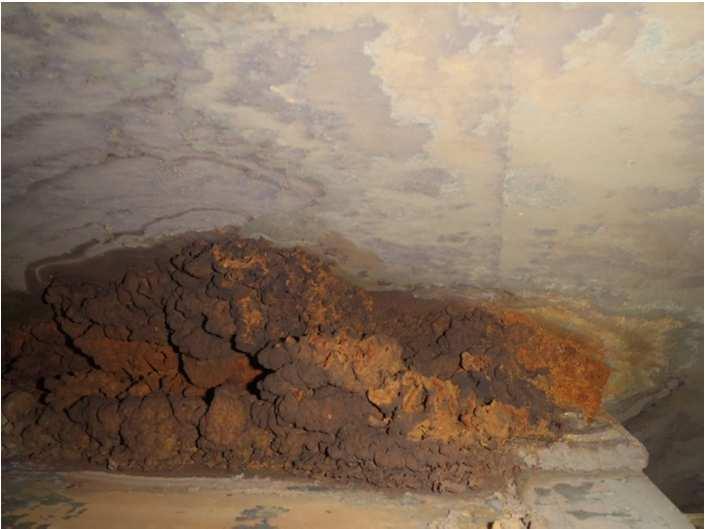

25 Laitteen avaus kunto ennen puhdistusta kuka tarkistaa, tarkastaja vai omistaja Laitteen puhdistus sovittava riittävä puhtaustaso varmistetaan heti seisokin alussa haitalliset aineet Työluvat lupien vaivaton saaminen ei turhaa odottelua 25

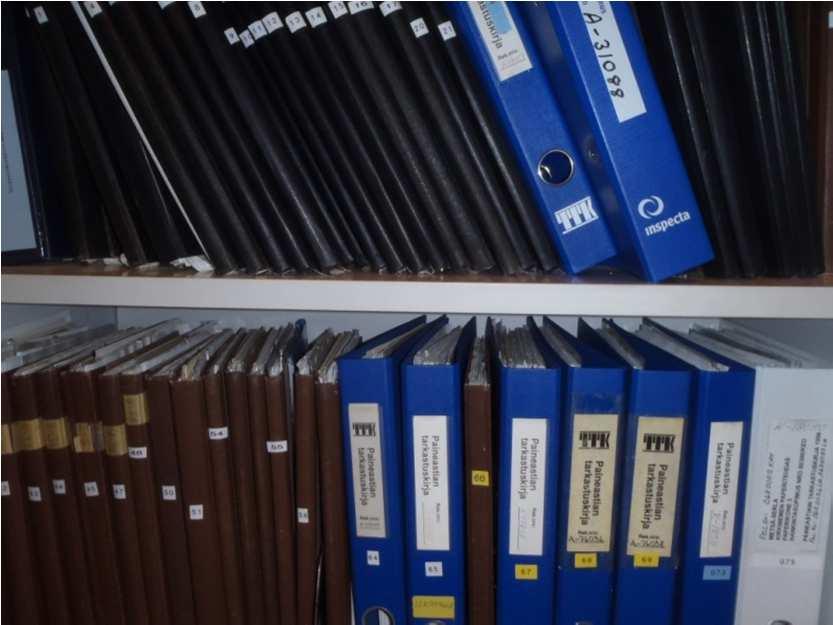

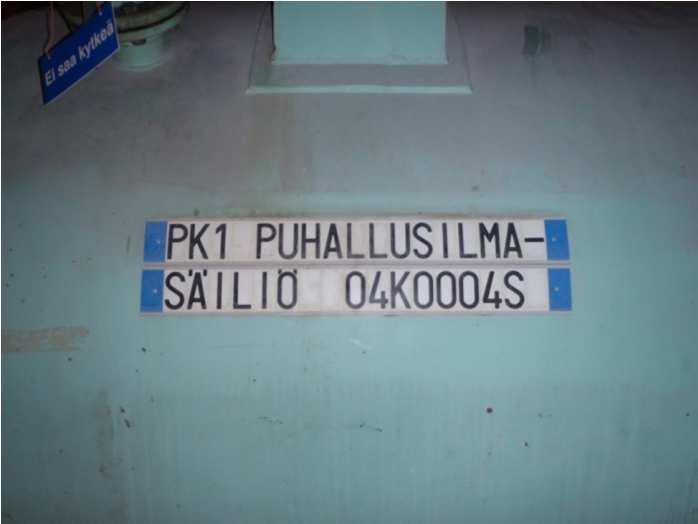

26 Laitteiden ja niiden osien sijainti sijaintipaikat, kartta, koordinaatit pesu-, varastointi-, korjauspaikat löytäminen kerrokset Laitteen tunnistaminen rekisterinumero/ laitenumero oikean laitteen varmistaminen laitteen osien merkitseminen, pesun kestävästi Painelaitekirjat oltava saatavilla piirustukset, laskelmat, materiaalit 26

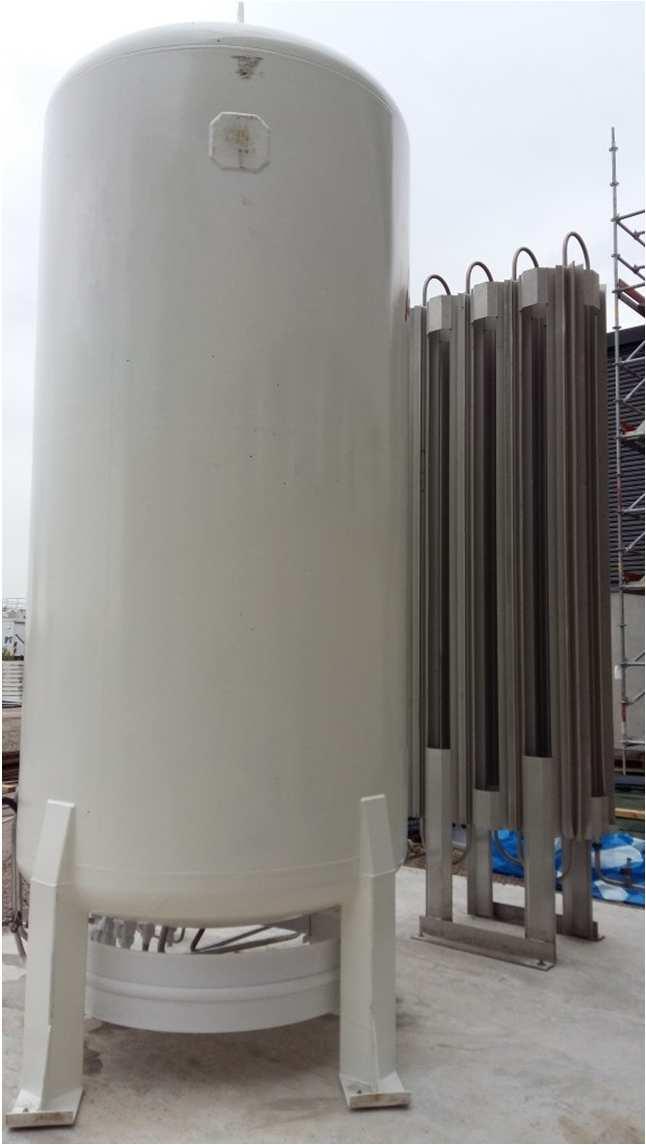

27 Sisäpuolinen tarkastus onko laite sellainen, että sisäpuolinen tarkastus on yleensä mahdollista tehdä voidaanko laite tarkastaa kokonaisuudessaan, kiinteät lämmönsiirtimet, kolonnien täytekappalepetit, välipohjat, luukut, massat korvaavat toimenpiteet, apuvälineet tehdyn tarkastuksen kuittaus laitteeseen 27

28 Ulkopuolinen tarkastus onko laite sisällä vai ulkona eritetty vai eristämätön eristeiden kunto onko ulkopuolisen korroosion mahdollisuus laitteen valmistusmateriaali laitteeseen liittyvät putkistot 28

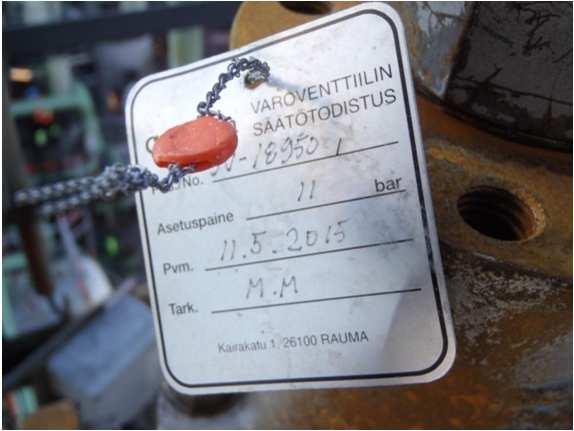

29 Varoventtiilit irrotus, huolto, säätö, koestus varattava riittävästi aikaa koestustodistus, venttiilin merkitseminen Varoventtiilien asennustarkastus missä vaiheessa sijainnit, löytäminen eristäminen ylösajo 29

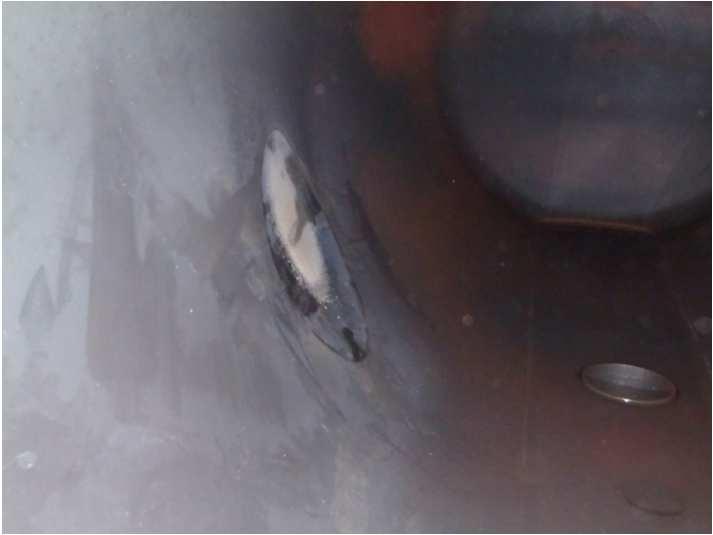

30 Korjaukset, lisätyöt korjaussuunnitelma, kuka tekee kuka vastaa korjauksien toteuttamisesta vaikutus aikatauluihin suunnitellut, yllättävät NDT laajuus korjausten tarkastaminen 30

31 Luukkuvahdit varaaminen, luukkuvahteja tulee olla riittävästi ja käytettävissä omat nimetyt luukkuvahdit Painekoe tehdäänkö aikaa vievä työvaihe turvallisuus perustelut poisjättämisestä NDT- tarkastukset tarvittava aika vaikutus muihin töihin mahdolliset hionnat 31

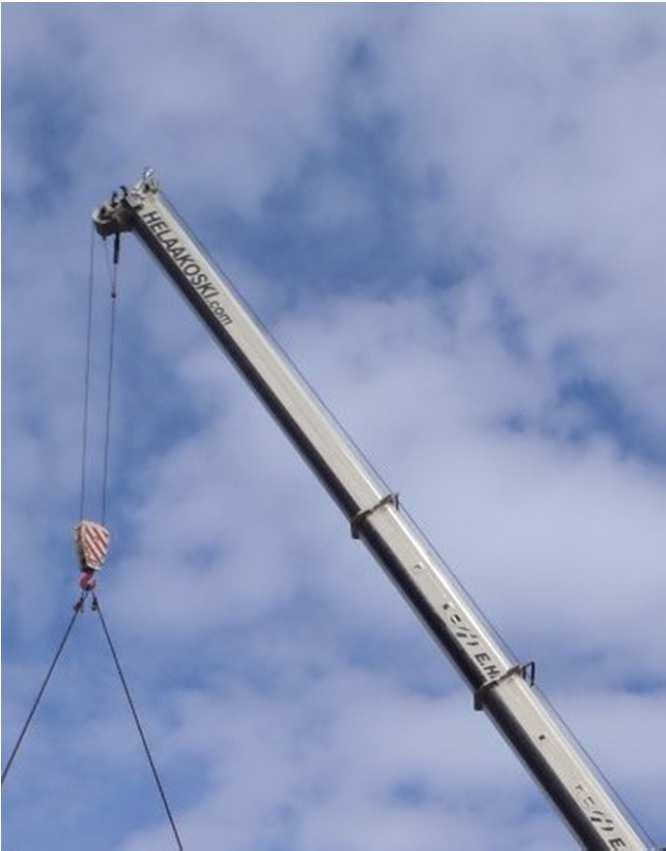

32 Muut lähellä käynnissä olevat työt pesut, puhallukset, hionnat, hitsaukset, nostot turvallisen alueen rajaukset, vaikutus tarkastustöihin ja turvallisuuteen yläpuolella tehtävät työt Edistymisen seuraaminen kuinka töiden ja työvaiheiden edistymistä seurataan seinätaulu, sähköinen järjestelmä, vai molemmat Tiedon kulku myös kun tarkastus on tehty eri urakoitsijoiden välillä 32

33 Laitteen sulkulupa tarkastajalta, kun tarkastukset ja mahdolliset lisätarkastukset on tehty hyväksytysti loppuun 33

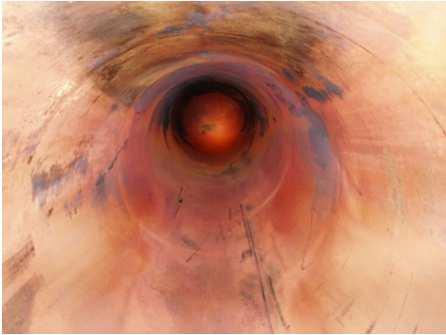

34 Raportointi riittääkö tarkastustodistus tehdäänkö erillinen tarkastusraportti tehdäänkö pysäytyksen aikana valokuvat tarkastusten perusteella on kyettävä arvioimaan laitteen käytettävyys ja turvallisuus seuraavan käyttöjakson ajaksi 34

35 35
