1 suuri pieni harvesteripää

2 - Pieni kitka Maksimaalinen tuottavuus minimaalisella kitkalla LF on lyhenne sanoista Låg Friktion (pieni kitka) ja viittaa rungon ja LF-sarjan harvesteripäiden väliseen erittäin alhaisen kitkaan. LF minimoi rungon ja harvesteripään välisen kitkan syötön aikana ja maksimoi siten harvesterin suorituskyvyn ja tuottavuuden. Pieni kitka minimoi myös runkovauriot, harvesteripään kulumisen sekä polttoaineenkulutuksen. LF-harvesteripäille on pienen kitkan lisäksi tunnusomaista myös kapasiteettiin nähden erittäin alhainen paino sekä kapea (tilaa säästävä) rakenne, jonka ansiosta konetta on helppo käsitellä ahtaissa tiloissa. LF koostuu neljästä älykkäästä järjestelmästä ja ratkaisusta, jotka minimoivat kitkan ja maksimoivat tuottavuuden. 2

3 - Pieni kitka 1. Proportionaalisesti kallistuvat syöttörullat tarkoittavat, että kun harvesteripää on täysin auki, ts. suurimmalla runkokoolla, syöttörullien kulma on suurimmillaan ja ne kohdistavat suurimman paineen runkoa vasten. Miten suurempi runko, sitä suurempi kantavuus, eli voit käyttää karsintateriä pienellä paineella myös suurten runkojen yhteydessä. Tämän ansiosta harvesteripää syöttää rungon nopeasti ja helposti ja tuottavuus kasvaa. (SP patentti) 2. Proportionaalinen paine tarkoittaa, että kone toimii aina oikealla paineella runkokokoon nähden. Tämän ansiosta kone käy mahdollisimman kevyesti ja sekä energiankulutus että kuluminen vähenevät. Puulajikohtaiset asetukset maksimoivat tuottavuuden ja minimoivat runkovaurioiden riskin. 3. LogHold parantaa proportionaalista painetta edelleen ja sen ansiosta karsintateräpainetta voidaan pienentää rungon putoamatta. Jos runko on putoamassa, LogHold säätää salamannopeasti teräpainetta niin, että runko pysyy oikeassa asennossa. Ohjausjärjestelmässä asetetaan kuinka paljon läpimitta saa kasvaa ennen kuin LogHold toimii. LogHold ei vaadi lisäantureita. (SP patentti) 4. Karsintaterät on valettu suurlujuusteräksestä ja varustettu pitkillä leikkaavilla terillä. Tämän ansiosta terät leikkaavat oksat murtamisen sijaan. Tämä minimoi kitkan karsinnan yhteydessä ja runko voidaan nopeasti syöttää harvesteripään läpi. Yhteenvetona: Pienen syöttökitkan periaatteen ansiosta harvesteripäämme tarjoavat asiakkaille parhaan mahdollisen suorituskyvyn ja tuottavuuden. 3

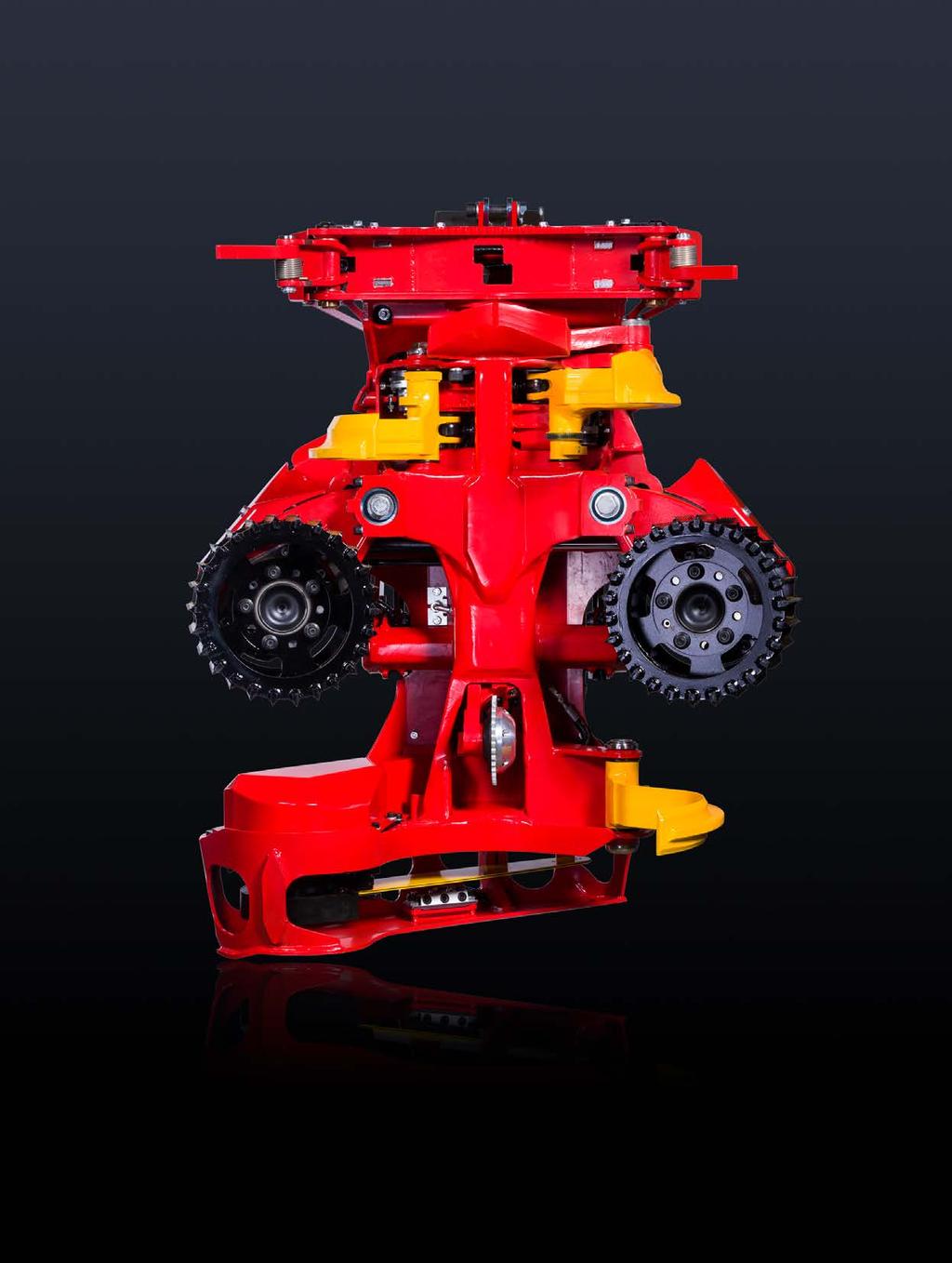

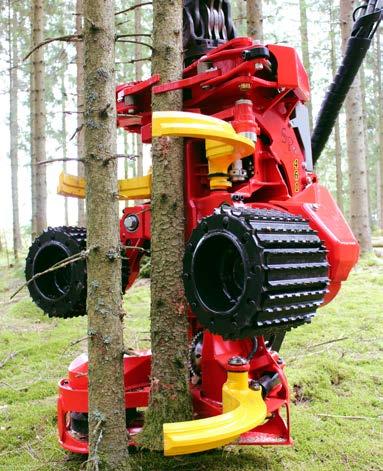

4 suuri pieni harvesteripää SP 461 LF on suorituskykyinen harvesteripää, joka on valmistettu SP:n pienen syöttökitkan periaatteen mukaisesti minimaalisen kitkan ja maksimaalisen tuottavuuden varmistamiseksi. SP 461 LF voidaan asentaa sekä pitkällä puomilla varustettuihin metsäteillä liikkuviin metsäkoneisiin että pienempiin metsässä liikkuviin harvestereihin. Nopea syöttö, alhainen paino ja kompaktit mitat takaavat suurimman tuottavuuden ahtaissa ensiharvennuksissa. Suurempia puita kaadettaessa SP:n patentoitu LogHold ja proportionaalisesti kallistetut syöttörullat takaavat vaikuttavan rungon kannatuksen ja suorituskyvyn. SP 461 LF on sanan kaikissa merkityksissä suuri pieni harvesteripää. SP 461 LF:n huippukapasiteetti saavutetaan cm rungoilla, mutta se käsittelee LF-periaatteen ansiosta tehokkaasti myös paksummat rungot. Kiire, ahdasta ja tarkkaa? Ei hätää, SP 461 LF on kompakti ja kevyt harvesteripää, joka työskentelee nopeasti, tehokkaasti ja tarkasti. SP 461 LF on pieni suuri harvesteripää, joka selviää LF-periaatteen ansiosta raskaammistakin urakoista. 4 Kompakti ja kätevä rakenne ovat täydellisiä ominaisuuksia nopeaan ja tuottavaan puunkäsittelyyn.

5 5

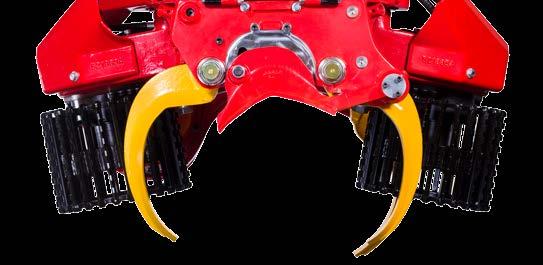

6 Yksityiskohdat Liikkuva yläkarsintaterä tarjoaa erinomaisen karsintatuloksen, pienemmän syöttökitkan ja helpottaa kierojen runkojen käsittelyä. Valettu suurlujuusteräksestä parhaan kestävyyden varmistamiseksi. Usean rungon käsittely on integroitu kallistussiltaan, mikä tekee rakenteesta kestävän, kompaktin ja kätevän Kolme rungon kiertävää terää on valettu suurlujuusteräksestä parhaan kestävyyden varmistamiseksi. Ylempien ja alempien terien ainutlaatuinen rungon ympäröivä muoto varmistaa täydellisen karsintatuloksen kokoluokassa mm. Harvesteripää on valmistettu parhaista materiaaleista. Runkorata on valmistettu erityisen hyvin kulutusta kestävistä materiaaleista. Toimiva rakenne ilman arkoja komponentteja minimoi tarpeettomien käyttökatkosten riskin. SP:n patentoitu syöttörullien ripustus tarjoaa sitä suuremman kantavuuden, mitä suurempia runkoja käsitellään. Tämä varmistaa pienemmän syöttökitkan ja parhaan tuottavuuden. SP 461 LF toimii mäntämoottoreilla, jotka tunnetaan erittäin suuresta käynnistysmomentistaan. Moottorivarret on valettu suurlujuusteräksestä parhaan kestävyyden varmistamiseksi. Karsintaterä 5 on integroitu sahakoteloon ja varmistaa, että rungon alaosa karsitaan puhtaaksi, kun sahakotelo asetetaan runkoa vasten. SP 461 LF on vakiona varustettu alempien karsintaterien erillisellä ohjauksella. Tämän ansiosta terää voidaan käyttää erillisellä proportionaalipaineella esim. rungon putoamisen estämiseksi. Pituusmittausyksikkö puristetaan runkoa vasten nopealla ja vahvalla hydraulisylinterillä. Yhdessä joustavan mittapyörän kanssa ne varmistavat erinomaiset mittaustulokset myös epätasaisilla ja kieroilla rungoilla. 6

7 Yksityiskohdat Tulevien letkujen liikkuva kevennyspala minimoi letkujen kulumisen ja hydrauliventtiilien jännitykset. Värimerkintäjärjestelmä SUPER- MARK on yksi SP 451 LF:n monista lisävarusteista. Säiliöt on sijoitettu parasta toimintaa ja suojaa silmällä pitäen. Kaikki toiminnot on integroitu kompaktiin hydrauliventtiiliin, mikä minimoi letkutarpeen. Hydrauliikkajärjestelmä toimii erittäin tehokkaasti pienin hävikein. Yhdessä proportionaalipaineen ja SP:n patentoidun LogHoldin kanssa ne varmistavat nopean, helppokäyttöisen ja vaikuttavan suorituskykyisen toiminnan. Avattava suojus helppoa ja nopeaa huoltoa varten. Tiivis rakenne ehkäisee likaantumisen ja lumen pakkaantumisen. Kaariakselit maksimoivat toimintavarmuuden ja minimoivat huoltotarpeen. Sahapää on kestävä ja täysautomaattinen SC100 integroidulla ketjuvoitelulla ja ketjun hydraulisella kiristyksellä. Ainutlaatuinen hammastankotekniikka tuottaa optimaalisen voiman koko katkaisujakson aikana. Yhdessä SP:n QuickCutin kanssa se optimoi sahausajan ja minimoi sahaushalkeamien riskin. Hydraulimoottorien letkuliittimien suojaus minimoi seisokkiriskin. Halkaisijamittaus on linkitetty kolmeen ylempään rungon kiertävään karsintaterään parhaan tarkkuuden varmistamiseksi. Anturi on hyvin suojattuna tiiviissä kotelossa käyttövarmuuden varmistamiseksi. Karsintaterät on varustettu pitkillä leikkaavilla terillä, jotka leikkaavat oksat murtamisen sijaan. Tämä minimoi syöttökitkan ja maksimoi syöttönopeuden ja tuottavuuden. 7

8 Tekniset tiedot ja suositukset Hydrauliikka Pienin öljyvirtaus Suositeltu työpaine 185 l/min 23 / 25 MPa Syöttö Rungon halkaisijaan suhteutettu syöttörullien puristuspaine, säädettävissä puulajikohtaisesti optimaalisen suorituskyvyn varmistamiseksi. Rullamoottorit 398 cc Maks. telaväli 420 mm Syöttövoima 20 kn Syöttönopeus 5 m/s Proportionaalinen paine Kyllä Katkaisu SuperCut 100 on erittäin tehokas sahapää integroidulla ketjuvoitelulla ja ketjun hydraulisella kiristyksellä. Yhdessä SP:n QuickCutin kanssa se optimoi sahausajan ja minimoi sahaushalkeamien riskin. Katkaisuhalkaisija 530 mm Ketjun nopeus 40 m/s Sahamoottori 20 cc Sahapää Automaattinen - SuperCut 100 QuickCut Kyllä Karsinta Rungon halkaisijaan suhteutettu karsintaterien puristuspaine pienimmän syöttökitkan ja maksimaalisen tuottavuuden varmistamiseksi. Ylä/alaterien puulajikohtainen säätö optimaalisen suorituskyvyn varmistamiseksi. Liikkuvat terät 4 kpl sis. yläterä Kiinteät terät 1 Minimihalkaisija 30 mm Karsintahalkaisija 350 mm Proportionaalinen paine Kyllä LogHold Kyllä Erillinen teräohjaus Kyllä Paino ja mitat Kompaktien mittojen ja alhaisen painon ansiosta SP 461 LF sopii täydellisesti tiheän puuston harvennukseen. Leveys suljettuna 850 mm Leveys avattuna 1130 mm Korkeus 1230 mm Paino ilman rotaattoria 726 kg Suositukset Peruskoneet SP 461 LF voidaan asentaa moniin erilaisiin koneisiin kuten perinteisiin metsäkoneisiin, kaivinkoneisiin ja metsätraktoreihin. Hyvän toiminnan varmistamiseksi keskustele jälleenmyyjän tai SP-henkilöstön kanssa. Hakkuu Optimaalinen rungon halkaisija*: Suurin suositeltu rungon halkaisija*: cm 35 cm * Halkaisija rinnan korkeudella, mitataan 1,3 m korkeudelta. Pidätämme oikeuden tehdä muutoksia erittelyihin ja malleihin. Kuvissa olevat harvesteripäät voivat olla erikoisvarusteluja. Kaikki annetut mitat/arvot ovat noin-arvoja ja koskevat vakiovarustusta.

9 Varusteet ja tarvikkeet SP 461 LF on vakiona erittäin hyvin varusteltu. Saatavana on lukuisia varusteita, joilla harvesteripää voidaan sovittaa erilaisiin tarpeisiin, koneisiin ja työolosuhteisiin. Alla on kuvattu yleisimmät tarvikkeet. Lisätietoa tarvikkeista saat SP-jälleenmyyjältä tai SP-henkilöstöltä. SUPERMARK-merkintäjärjestelmä Käytetään lajittelun helpottamiseen, kun puita on vaikea erotella paljain silmin. Kun saha katkaisee rungon, SUPERMARK merkitsee pään suihkuttamalla värisuihkun katkaisupäähän. Erittäin toimintavarma ja hyväksi havaittu järjestelmä. Maalisäiliöt kallistussillassa Suutin sahakotelossa Useiden runkojen käsittely Tuottavuutta nostava varustus pieniin kohteisiin, joissa SPn usean rungon käsittelyllä voidaan kaataa ja kerätä useita runkoja niiden samanaikaista käsittelyä varten. Usean rungon käsittely on integroitu kallistussiltaan, mikä tekee rakenteesta kestävän, kompaktin ja kätevän. Sahakotelo ICE Erikoismuotoiltu sahakotelo, joka on suunniteltu helpottamaan puunkaatoa erittäin lumisilla alueilla. Syöttörulla Erilaiset syöttörullat eri puulajeille ja työolosuhteisiin. Moipu Finnskogsvalsen Skelett Täydelliset mittaus- ja ohjausjärjestelmät SP 461 LF on saatavana seuraavilla mittaus- ja ohjausjärjestelmillä: Dasa5 Bucking Dasa5 Bucking Prio Dasa5 Bucking Prio C - Dasa Forester - Technion Jälkiasennettavat mittaus- ja ohjausjärjestelmät SP 461 LF voidaan varustaa asennettavaksi seuraavilla mittaus- ja ohjausjärjestelmillä varustettuihin koneisiin: Dasa4 dxpc - Dasa4Compact - Dasa 5 - Dasa Forester Motomit IT - Motomit PC JohnDeere Timbermatic 300 / 3000 / H09 Technomatic - Technion Muut lisätarvikkeet Rotaattorit - Heilahtelunvaimentimet - Ohjaussauvat - Varaosasarjat Rotaattoriventtiilit - Contorta-terät - Syöttövalssin suojus

10 Jälleenmyyjät SP Maskiner i Ljungby AB Box 870 SE Ljungby SWEDEN Puh: Faksi: info@spmaskiner.se ndustrireklam AB / Hylte Tryck AB
