1 WARATAH 200-SARJA / 400-SARJA / FL85 / TIMBERRITE

2 Tuottavuus ja toimintavarmuus maksimissaan. Korjuutyössä tarvitaan tehokkaita ja kestäviä koneita, jotka toimivat päivästä toiseen, olipa urakka kuinka hankala tahansa. Waratahin tuoteet ovat monipuolisia, vahvoja, luotettavia sekä lujatekoisia. Tiedämme, että aikaa vievät korjaustyöt tulevat kalliiksi. Siksi suunnittelemme, testaamme ja rakennamme kaikki tuotteemme niin, että ne kestävät kaikki metsän tarjoamat haasteet. Tämä takaa tuottavuutesi ja kilpailukykysi säilymisen sekä ennen kaikkea paremman tuloksen. Waratah tarjoaa metsäteollisuuden kattavimman tuotevalikoiman harvesteripäistä kaatopäihin, puomeista nostureihin sekä mittalaitteisiin. Kehitämme tuotteitamme ja toimintamallejamme jatkuvasti. Keskitymme koneellisen puunkorjuun kehittämiseen ja teknologiasovelluksiin, mikä on taannut meille hyvän maineen metsäteollisuusalalla kaikkialla maailmassa. Koneemme rakennetaan toimimaan! 2

3 Tehtävämme on varmistaa työsi onnistuminen. Waratah tunnetaan kahdesta asiasta: asiakaslähtöisistä sekä kestävistä tuotteista ja erinomaisesta asiakaspalvelusta. Kun ostat Waratahin harvesteripään, saat käyttöösi laitteen lisäksi työlleen omistautuneen asiakastukitiimin, joka vastaa tuotteesta sen koko elinkaaren ajan. Asiakastukitiimimme ja jälleenmyyjäsi auttavat sinua kaikissa tilanteissa: asennuksessa, huollossa ja vikojen selvittämisessä. Tiedämme, että jos kone ei ole metsätöissä, se ei tienaa sinulle rahaa. Tämä vaikuttaa kaikkeen, mitä teemme, ja tätä tarkoitamme sanoessamme, että Waratahin harvesteripäät on rakennettu toimimaan. Asiakkaamme tekevät pitkiä työpäiviä, ja niin teemme mekin. Olemme tavoitettavissa aina, kun tarvitset apuamme. Palvelumme alkaa jo ennen kuin tuote toimitetaan asiakkaalle. Laajan Waratah-jakeluverkostomme ansiosta tuotteitamme on helppo ostaa ja huollattaa. Ja mikä tärkeintä: olemme puhelinsoiton päässä silloin kun asiakkaamme tarvitsevat meitä. Sisällysluettelo HTH250-HD...4 H H H HTH H H480C...18 FL TimberRite Mittaus- ja ohjausjärjestelmä

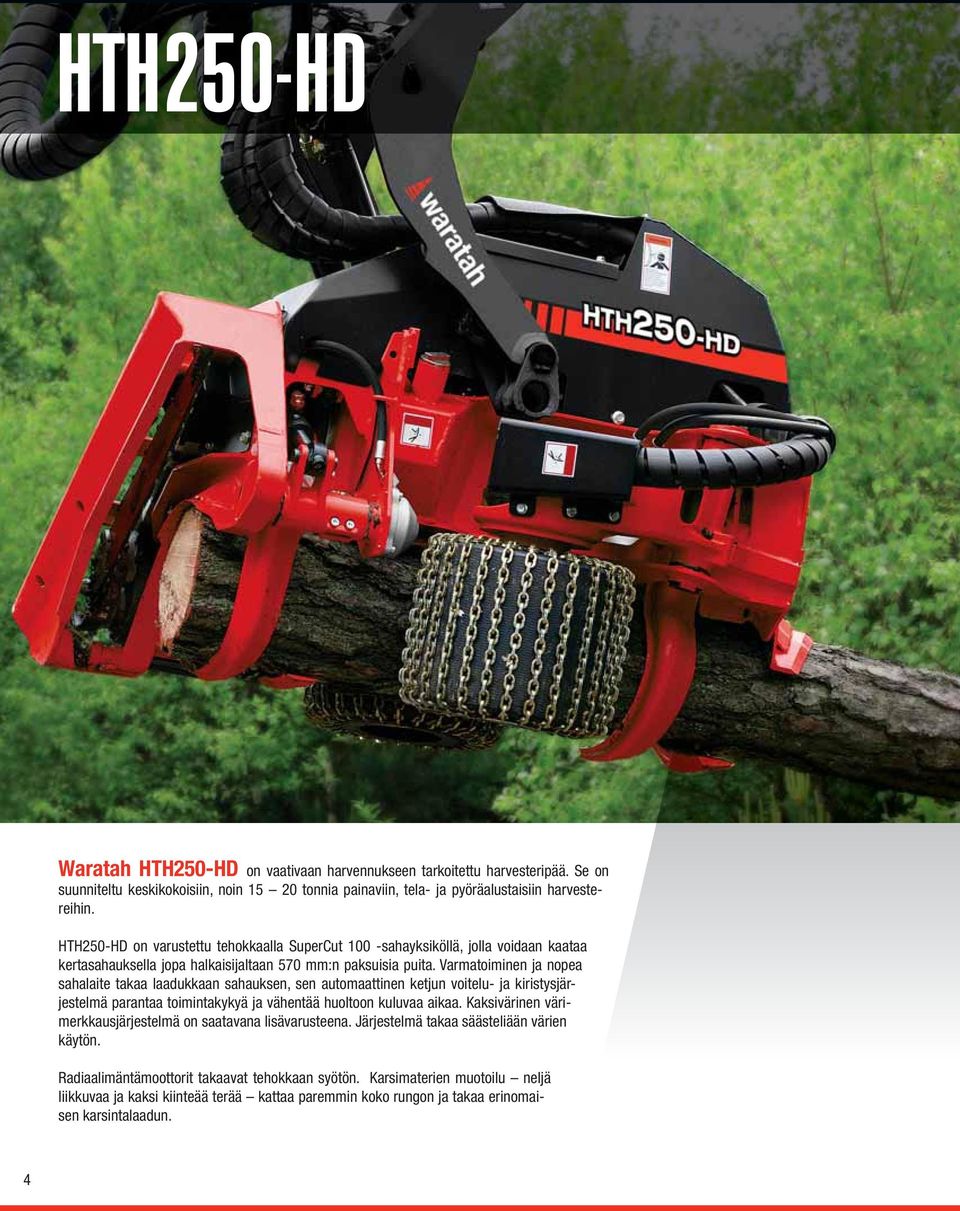

4 HTH250-HD Waratah HTH250-HD on vaativaan harvennukseen tarkoitettu harvesteripää. Se on suunniteltu keskikokoisiin, noin tonnia painaviin, tela- ja pyöräalustaisiin harvestereihin. HTH250-HD on varustettu tehokkaalla SuperCut 100 -sahayksiköllä, jolla voidaan kaataa kertasahauksella jopa halkaisijaltaan 570 mm:n paksuisia puita. Varmatoiminen ja nopea sahalaite takaa laadukkaan sahauksen, sen automaattinen ketjun voitelu- ja kiristysjärjestelmä parantaa toimintakykyä ja vähentää huoltoon kuluvaa aikaa. Kaksivärinen värimerkkausjärjestelmä on saatavana lisävarusteena. Järjestelmä takaa säästeliään värien käytön. Radiaalimäntämoottorit takaavat tehokkaan syötön. Karsimaterien muotoilu neljä liikkuvaa ja kaksi kiinteää terää kattaa paremmin koko rungon ja takaa erinomaisen karsintalaadun. 4

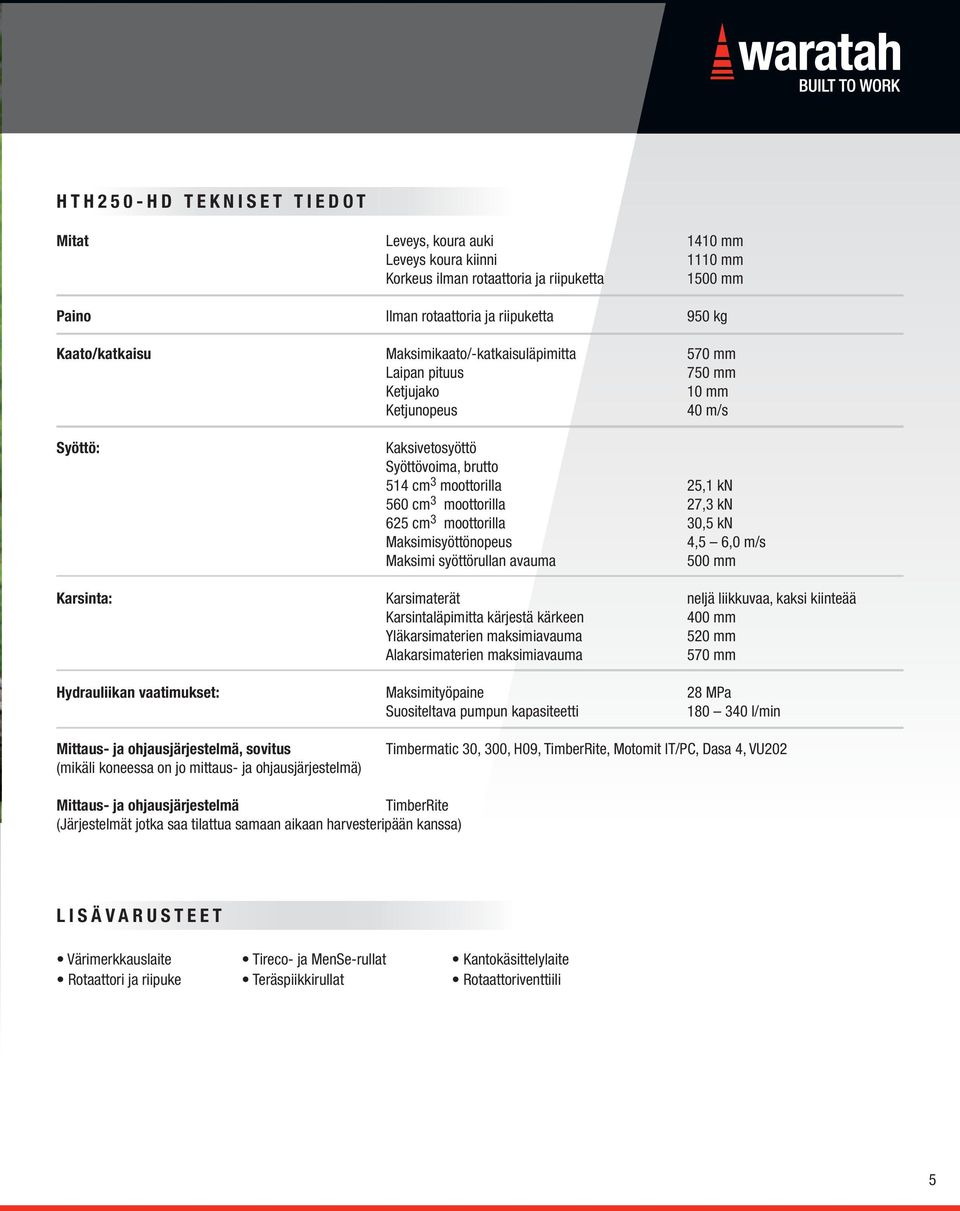

5 HTH250-HD TEKNISET TIEDOT Mitat Leveys, koura auki 1410 mm Leveys koura kiinni 1110 mm Korkeus ilman rotaattoria ja riipuketta 1500 mm Paino Ilman rotaattoria ja riipuketta 950 kg Kaato/katkaisu Maksimikaato/-katkaisuläpimitta 570 mm Laipan pituus 750 mm Ketjujako 10 mm Ketjunopeus 40 m/s Syöttö: Kaksivetosyöttö Syöttövoima, brutto 514 cm 3 moottorilla 25,1 kn 560 cm 3 moottorilla 27,3 kn 625 cm 3 moottorilla 30,5 kn Maksimisyöttönopeus 4,5 6,0 m/s Maksimi syöttörullan avauma 500 mm Karsinta: Karsimaterät neljä liikkuvaa, kaksi kiinteää Karsintaläpimitta kärjestä kärkeen 400 mm Yläkarsimaterien maksimiavauma 520 mm Alakarsimaterien maksimiavauma 570 mm Hydrauliikan vaatimukset: Maksimityöpaine 28 MPa Suositeltava pumpun kapasiteetti l/min Mittaus- ja ohjausjärjestelmä, sovitus (mikäli koneessa on jo mittaus- ja ohjausjärjestelmä) Timbermatic 30, 300, H09, TimberRite, Motomit IT/PC, Dasa 4, VU202 Mittaus- ja ohjausjärjestelmä TimberRite (Järjestelmät jotka saa tilattua samaan aikaan harvesteripään kanssa) LISÄVARUSTEET Värimerkkauslaite Tireco- ja MenSe-rullat Kantokäsittelylaite Rotaattori ja riipuke Teräspiikkirullat Rotaattoriventtiili 5

6 H270 Waratah H270 on erittäin tehokas harvesteripää. Se on rakennettu kestämään raskaat harvennukset ja päätehakkuut. H270 on suunniteltu käytettäväksi raskaissa pyöräharvestereissa. H270:n varustukseen kuuluu tehokas SuperCut 100 -sahayksikkö, jolla voidaan kaataa kertasahauksella jopa halkaisijaltaan 650 mm:n paksuisia puita. Varmatoiminen ja nopea sahalaite takaa laadukkaan sahauksen. Sen automaattinen ketjun voitelu- ja kiristysjärjestelmä parantaa toimintakykyä ja vähentää huoltoon kuluvaa aikaa. Kaksivärinen värimerkkausjärjestelmä on saatavana lisävarusteena. Järjestelmä takaa säästeliään värien käytön. Neljä liikkuvaa karsimaterää, yksi liikkuva yläterä ja yksi kiinteä alaterä myötäilevät rungon muotoja. Terien geometria takaa erinomaisen karsintalaadun aina rungon paksuimmista kohdista sen ohuisiin latvoihin. 6

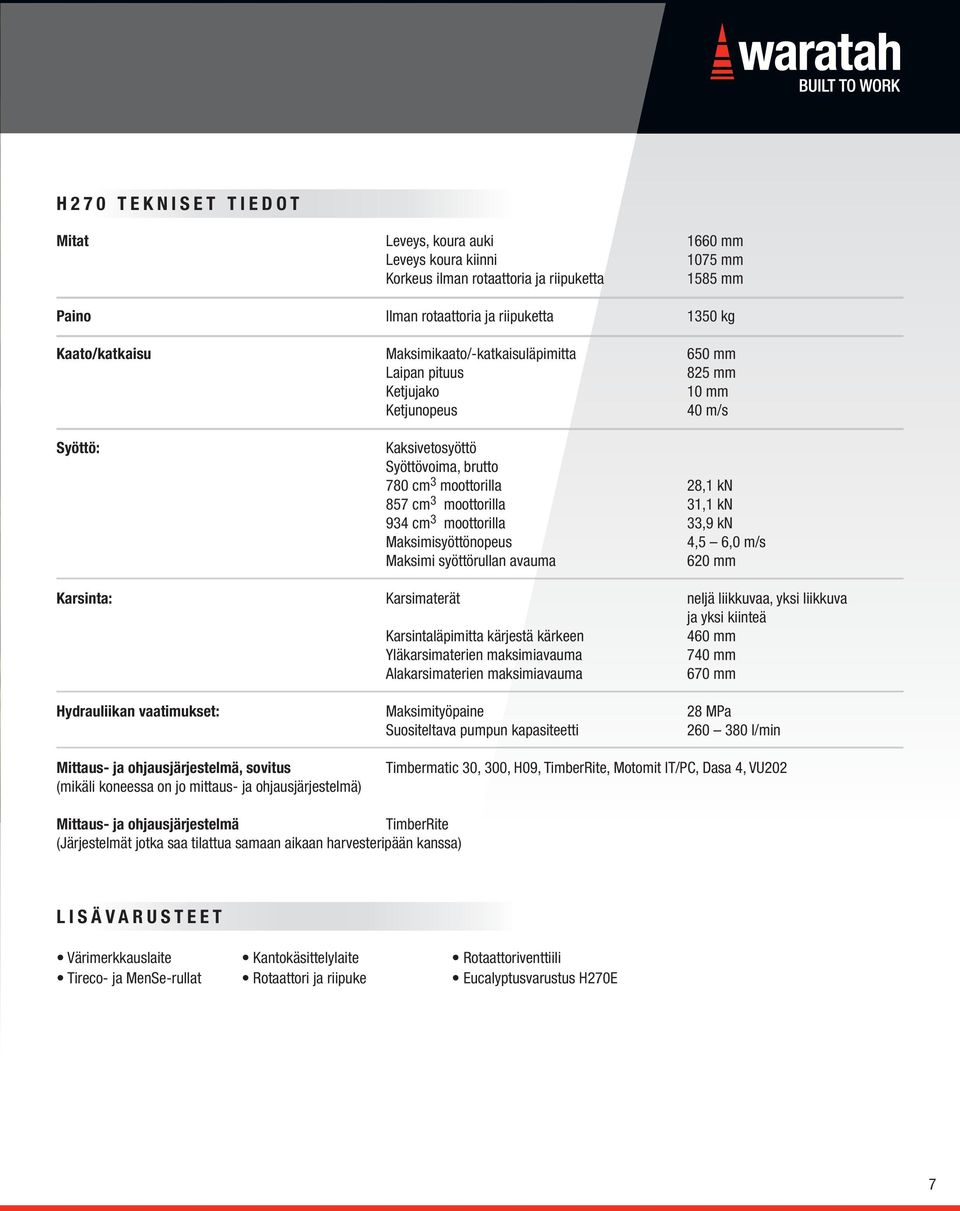

7 H270 TEKNISET TIEDOT Mitat Leveys, koura auki 1660 mm Leveys koura kiinni 1075 mm Korkeus ilman rotaattoria ja riipuketta 1585 mm Paino Ilman rotaattoria ja riipuketta 1350 kg Kaato/katkaisu Maksimikaato/-katkaisuläpimitta 650 mm Laipan pituus 825 mm Ketjujako 10 mm Ketjunopeus 40 m/s Syöttö: Kaksivetosyöttö Syöttövoima, brutto 780 cm 3 moottorilla 28,1 kn 857 cm 3 moottorilla 31,1 kn 934 cm 3 moottorilla 33,9 kn Maksimisyöttönopeus 4,5 6,0 m/s Maksimi syöttörullan avauma 620 mm Karsinta: Karsimaterät neljä liikkuvaa, yksi liikkuva ja yksi kiinteä Karsintaläpimitta kärjestä kärkeen 460 mm Yläkarsimaterien maksimiavauma 740 mm Alakarsimaterien maksimiavauma 670 mm Hydrauliikan vaatimukset: Maksimityöpaine 28 MPa Suositeltava pumpun kapasiteetti l/min Mittaus- ja ohjausjärjestelmä, sovitus (mikäli koneessa on jo mittaus- ja ohjausjärjestelmä) Timbermatic 30, 300, H09, TimberRite, Motomit IT/PC, Dasa 4, VU202 Mittaus- ja ohjausjärjestelmä TimberRite (Järjestelmät jotka saa tilattua samaan aikaan harvesteripään kanssa) LISÄVARUSTEET Värimerkkauslaite Kantokäsittelylaite Rotaattoriventtiili Tireco- ja MenSe-rullat Rotaattori ja riipuke Eucalyptusvarustus H270E 7

8 H290 Waratah H290 on erittäin tehokas harvesteripää. Se on rakennettu kestämään raskaat harvennukset ja uudishakkuut. Se on tarkoitettu käytettäväksi raskaissa pyörä- ja telaharvestereissa. H290 on varustettu tehokkaalla SuperCut 100 -sahayksiköllä, jolla voidaan kaataa kertasahauksella jopa halkaisijaltaan 750 mm:n paksuisia puita. Varmatoiminen ja nopea sahalaite takaa laadukkaan sahauksen. Sen automaattinen ketjun voitelu- ja kiristysjärjestelmä parantaa toimintakykyä ja vähentää huoltoon kuluvaa aikaa. Kaksivärinen värimerkkausjärjestelmä on saatavana lisävarusteena. Järjestelmä takaa säästeliään värien käytön. Neljä liikkuvaa karsimaterää ja yksi säädettävä kiinteä yläterä myötäilevät rungon muotoja. Terien geometria takaa erinomaisen karsintalaadun aina rungon paksuimmista kohdista sen ohuisiin latvoihin saakka. Uudet tehokkaat 41.6 kn:n kaksinopeussyöttömoottorit käsittelevät suurimmatkin rungot optimaalisella syöttövoimalla ja -nopeudella. 8

9 H290 TEKNISET TIEDOT Mitat Leveys, koura auki 1970 mm Leveys koura kiinni 1187 mm Korkeus ilman rotaattoria ja riipuketta 1970 mm Paino Ilman rotaattoria ja riipuketta 1870 kg Kaato/katkaisu Maksimikaato/-katkaisuläpimitta 750 mm Laipan pituus 900 mm Ketjujako 10 mm Ketjunopeus 40 m/s Syöttö: Kaksivetosyöttö Syöttövoima, brutto 1259/944 cm 3 moottorilla 37,3/28,1 kn 1404/1050 cm 3 moottorilla 41,6/31,2 kn Maksimisyöttönopeus 4,5 6,0 m/s Maksimi syöttörullan avauma 760 mm Karsinta: Karsimaterät neljä liikkuvaa ja yksi kiinteä Karsintaläpimitta kärjestä kärkeen 510 mm Yläkarsimaterien maksimiavauma 800 mm Alakarsimaterien maksimiavauma 870 mm Hydrauliikan vaatimukset: Maksimityöpaine 28 MPa Suositeltava pumpun kapasiteetti l/min Mittaus- ja ohjausjärjestelmä, sovitus (mikäli koneessa on jo mittaus- ja ohjausjärjestelmä) Timbermatic 30, 300, H09, TimberRite, Motomit IT/PC, Dasa 4, VU202 Mittaus- ja ohjausjärjestelmä TimberRite (Järjestelmät jotka saa tilattua samaan aikaan harvesteripään kanssa) LISÄVARUSTEET Värimerkkauslaite Kantokäsittelylaite Teräspiikkirullat Tireco- ja MenSe-rullat Rotaattori ja riipuke Rotaattoriventtiili 9

10 H412 Waratah H412 edustaa Waratah-harvesteripäiden uutta sukupolvea. Tämä kompakti harvesteripää on suunniteltu pieniin tela- ja pyöräkoneisiin. Laitteen tehokkaan syötön, tarkan mittauskyvyn ja erinomaisen karsinnan ansiosta H412:ssa yhdistyvät kaksi- ja nelivetoisten harvesteripäiden parhaat ominaisuudet. Pienen koon ansiosta konetta on helppo ohjata tiheäkasvuisissa harvennusmetsiköissä. H412-harvesteripään voi varustaa joukkokäsittelyvarustuksella, joka muuntaa H412:sen ihanteelliseksi energiapuun korjuuseen. H412 on varustettu voimakkaalla ja pitävällä nelivetosyötöllä. Luotettava EV02-hydrauliventtiili takaa tehokkaan öljynsyötön ja harvesteripään paremman ohjauksen. H412:n runkorakenne on kestävä ja mittatarkka, sillä se on koneistettu hitsauksen jälkeen yhtenä kappaleena. Kolme liikkuvaa karsimaterää, yksi kiinteä yläterä ja yksi kiinteä alaterä myötäilevät rungon muotoja. H412 on varustettu tehokkaalla SuperCut 100 -sahayksiköllä, jolla voidaan kaataa kertasahauksella jopa halkaisijaltaan 470 mm:n paksuisia puita. SuperCut -sahayksikön automaattinen ketjun voitelu- ja kiristysjärjestelmä parantaa toimintakykyä ja vähentää huoltoon kuluvaa aikaa. 10

11 H412 TEKNISET TIEDOT Mitat Leveys, koura auki 1320 mm Leveys koura kiinni 1070 mm Korkeus ilman rotaattoria ja riipuketta 1155 mm Paino Ilman rotaattoria ja riipuketta 733 kg Kaato/katkaisu Maksimikaato/-katkaisuläpimitta 470 mm Laipan pituus 540 mm Ketjujako 10 mm Ketjunopeus 40 m/s Syöttö: Nelivetosyöttö Syöttövoima, brutto 450/200 cm 3 moottorilla 17 kn Maksimisyöttönopeus 4,5 6,0 m/s Maksimi syöttörullan avauma 530 mm Karsinta: Karsimaterät neljä liikkuvaa ja kaksi kiinteää Karsintaläpimitta kärjestä kärkeen 370 mm Yläkarsimaterien maksimiavauma 550 mm Alakarsimaterien maksimiavauma 600 mm Hydrauliikan vaatimukset: Maksimityöpaine 28 MPa Suositeltava pumpun kapasiteetti l/min Mittaus- ja ohjausjärjestelmä, sovitus (mikäli koneessa on jo mittaus- ja ohjausjärjestelmä) Timbermatic 300, H09, TimberRite, Motomit IT/PC, Dasa 4, VU202 Mittaus- ja ohjausjärjestelmä TimberRite (Järjestelmät jotka saa tilattua samaan aikaan harvesteripään kanssa) LISÄVARUSTEET Värimerkkauslaite Joukkokäsittelyvarustus Kantokäsittelylaite Teräspiikki-, uurretut tai V-tyyppirullat Syöttörullasuoja Rotaattori ja riipuke Rotaattoriventtiili Vaihtoehtoinen mittapyörä 11

12 HTH460 Waratah HTH460 on kevyt ja monipuolinen harvesteripää, joka on suunniteltu erilaisiin metsätöihin ensiharvennuksesta kevyisiin päätehakkuisiin. Sen pienikokoinen runkorakenne tarjoaa erinomaisen teho/paino -suhteen ja tehokas, hyvin sijoitettu sahayksikkö takaa nopean ja tarkan kaadon ja sahauksen. HTH460 on varustettu neljällä puun runkoa ympäröivällä syöttörullalla. Tässä ainutlaatuisessa, jatkuvassa nelivetosyötössä on hydraulisesti yhdistetyt syöttömoottorit ja mekaaninen tasauspyörästön lukko, jotka takaavat tehokkaan ja nopean syötön. Lyhyen runkonsa ja viiden liikkuvan ja yhden kiinteän karsimaterän optimaalisen sijoittelun ansiosta Waratah HTH460:n karsintakyky on erinomainen käyrän puun korjuussa. HTH460 joukkokäsittelyvarustuksessa soveltuu myös erinomaisesti energiapuunkorjuuseen. 12

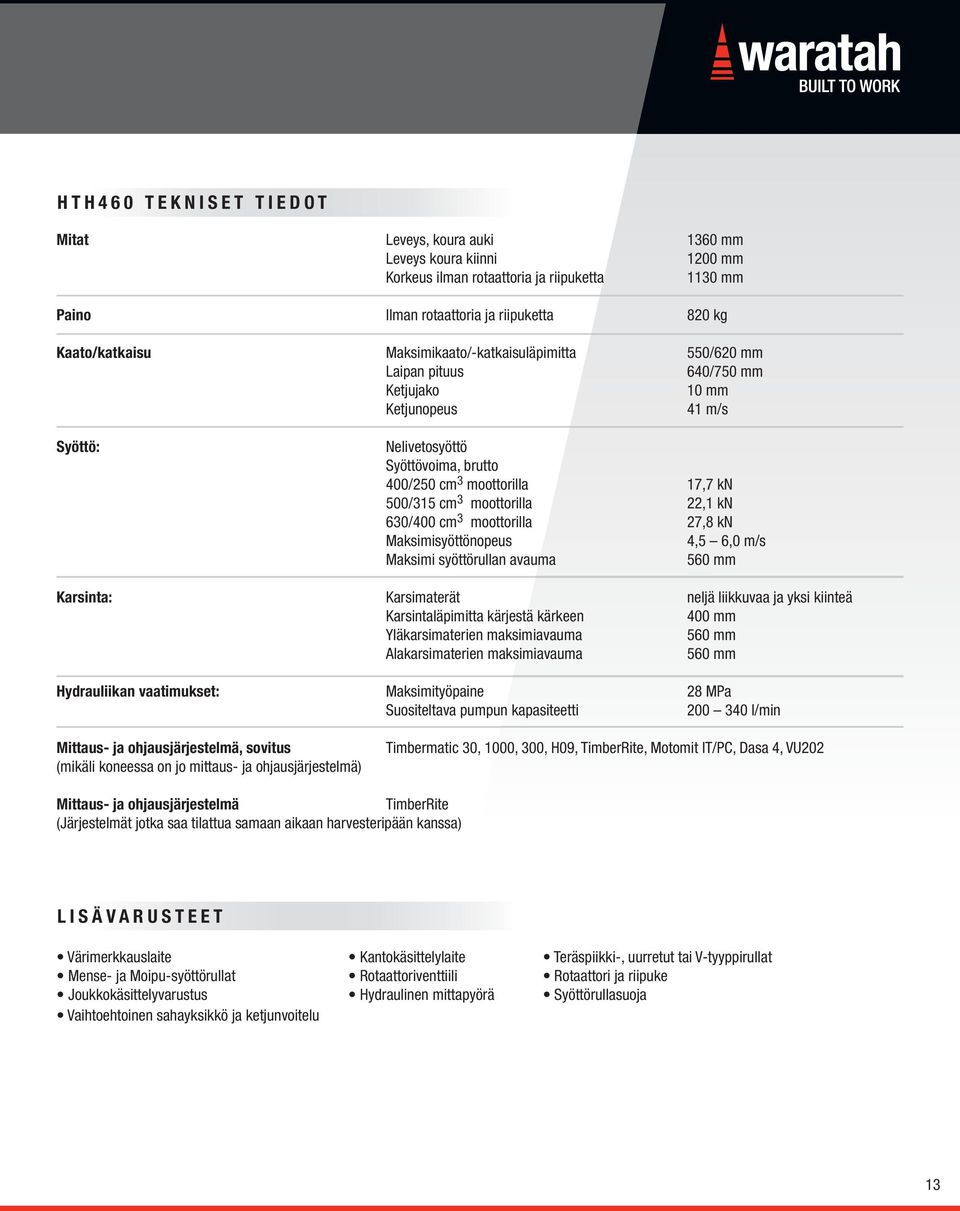

13 HTH460 TEKNISET TIEDOT Mitat Leveys, koura auki 1360 mm Leveys koura kiinni 1200 mm Korkeus ilman rotaattoria ja riipuketta 1130 mm Paino Ilman rotaattoria ja riipuketta 820 kg Kaato/katkaisu Maksimikaato/-katkaisuläpimitta 550/620 mm Laipan pituus 640/750 mm Ketjujako 10 mm Ketjunopeus 41 m/s Syöttö: Nelivetosyöttö Syöttövoima, brutto 400/250 cm 3 moottorilla 17,7 kn 500/315 cm 3 moottorilla 22,1 kn 630/400 cm 3 moottorilla 27,8 kn Maksimisyöttönopeus 4,5 6,0 m/s Maksimi syöttörullan avauma 560 mm Karsinta: Karsimaterät neljä liikkuvaa ja yksi kiinteä Karsintaläpimitta kärjestä kärkeen 400 mm Yläkarsimaterien maksimiavauma 560 mm Alakarsimaterien maksimiavauma 560 mm Hydrauliikan vaatimukset: Maksimityöpaine 28 MPa Suositeltava pumpun kapasiteetti l/min Mittaus- ja ohjausjärjestelmä, sovitus (mikäli koneessa on jo mittaus- ja ohjausjärjestelmä) Timbermatic 30, 1000, 300, H09, TimberRite, Motomit IT/PC, Dasa 4, VU202 Mittaus- ja ohjausjärjestelmä TimberRite (Järjestelmät jotka saa tilattua samaan aikaan harvesteripään kanssa) LISÄVARUSTEET Värimerkkauslaite Kantokäsittelylaite Teräspiikki-, uurretut tai V-tyyppirullat Mense- ja Moipu-syöttörullat Rotaattoriventtiili Rotaattori ja riipuke Joukkokäsittelyvarustus Hydraulinen mittapyörä Syöttörullasuoja Vaihtoehtoinen sahayksikkö ja ketjunvoitelu 13

14 14

15 15

16 H414 Waratah H414 on suunniteltu keskiraskaisiin tela- ja pyöräkoneisiin. Siinä on erinomainen teho/paino -suhde, ja pienen koon ansiosta sitä on helppo ohjata jopa tiheäkasvuisissa harvennusmetsiköissä ja päätehakkuualueilla. H414 on varustettu voimakkaalla ja pitävällä nelivetosyötöllä. Luotettava EV02-hydrauliventtiili tarjoaa tehokkaan öljynsyötön ja harvesteripään ohjauksen. H414:n runkorakenne on kestävä ja mittatarkka, sillä se on koneistettu hitsauksen jälkeen yhtenä kappaleena. Uusissa syöttörullavarsissa on entistä kestävämmät laakerit, integroidut rullasuojat, vahvistetut sylinterit ja tapit sekä hyvin suojattu letkutus. Neljä liikkuvaa karsimaterää, yksi kiinteä yläterä ja yksi kiinteä alaterä myötäilevät rungon muotoja. Uusi terägeometria ja pitkät leikkuupinnat takaavat erinomaisen karsintalaadun kaiken kokoisille rungoille. Tehokas SuperCut 100 -sahayksikkö kaataa halkaisijaltaan jopa 620 mm:n paksuisia runkoja, joten H414 sopii erinomaisesti ensiharvennuksilta varhaisiin päätehakkuisiin. SuperCut -sahayksikön automaattinen ketjun voitelu- ja kiristysjärjestelmä parantaa H414:n toimintakykyä, mikä vähentää huoltoon kuluvaa aikaa. 16

17 H414 TEKNISET TIEDOT Mitat Leveys, koura auki 1520 mm Leveys koura kiinni 1305 mm Korkeus ilman rotaattoria ja riipuketta 1400 mm Paino Ilman rotaattoria ja riipuketta 1030 kg Kaato/katkaisu Maksimikaato/-katkaisuläpimitta 620 mm Laipan pituus 750 mm Ketjujako 10 mm Ketjunopeus 40 m/s Syöttö: Nelivetosyöttö Syöttövoima, brutto 620/400 cm 3 moottorilla 27 kn Maksimisyöttönopeus 4,5 6,0 m/s Maksimi syöttörullan avauma 640 mm Karsinta: Karsimaterät neljä liikkuvaa ja kaksi kiinteää Karsintaläpimitta kärjestä kärkeen 430 mm Yläkarsimaterien maksimiavauma 610 mm Alakarsimaterien maksimiavauma 660 mm Hydrauliikan vaatimukset: Maksimityöpaine 28 MPa Suositeltava pumpun kapasiteetti l/min Mittaus- ja ohjausjärjestelmä, sovitus (mikäli koneessa on jo mittaus- ja ohjausjärjestelmä) Timbermatic 300, H09, TimberRite, Motomit IT/PC, Dasa 4, VU202 Mittaus- ja ohjausjärjestelmä TimberRite (Järjestelmät jotka saa tilattua samaan aikaan harvesteripään kanssa) LISÄVARUSTEET Värimerkkauslaite Kantokäsittelylaite Teräspiikki-, uurretut tai V-tyyppirullat Joukkokäsittelyvarustus Mense- ja Moipu-syöttörullat Rotaattoriventtiili Rotaattori ja riipuke Vaihtoehtoinen ketjunvoitelu 17

18 H480C Waratah H480C harvesteripää kaataa tehokkaasti suuria puita ja varmistaa erinomaisen karsintalaadun kaiken kokoisille puille. H480C:n terägeometria ja pitkät leikkuupinnat takaavat erinomaisen karsintalaadun kaiken kokoisilla puun rungoilla. Optimoitu syöttövoima ja nopeus ovat uusien syöttömoottorivaihtoehtojen ansiota. 400/630 cm 3 moottorit takaavat tehokkuuden niin varhaisissa kuin myöhäisissäkin harvennuksissa. 500/800[780] cm 3 moottorit taas sopivat myöhäisistä harvennuksista päätehakkuisiin. H480C käsittelee varsinkin suuria puita ennennäkemättömän tehokkaasti. Syöttörullavarsien uusi geometria takaa sen, että syöttörullat saavat tiukan otteen rungosta ja kannattelevat vaivatta kaiken kokoisia puita. Kuljettajat pitävät myös vähäkitkaisesta ja tehokkaasta jatkuvasta nelivetosyötöstä. Uusissa syöttörullavarsissa on entistä kestävämmät laakerit, vahvistetut sylinterit ja tapit sekä hyvin suojattu letkutus. Neljä liikkuvaa karsimaterää, yksi kiinteä yläterä ja yksi kiinteä alaterä myötäilevät rungon muotoja. Luotettava EV02-hydrauliventtiili tarjoaa tehokkaan öljynsyötön ja harvesteripään ohjauksen, minkä ansiosta metsäkone on polttoainetehokas. Uusien valmistusprosessien ansiosta rakenteet ovat entistä kestävämpiä. Uudet tiltin kumipysäyttimet suojaavat rakenteita ja pidentävät rungon elinkaarta. SuperCut 100 -sahayksikkö kaataa jopa halkaisijaltaan 710 mm:n paksuisia runkoja, ja siihen voidaan toimittaa tehdasasennettuna joko Parkerin tai Bucherin sahamoottori. Sahayksikön automaattinen ketjunkiristäjä pidentää terälevyn ja ketjun elinkaarta, ja automaattinen ketjun voitelu takaa taloudellisen öljynkulutuksen. Laitteen päivittäistä huoltoa on edelleen helpotettu. 18

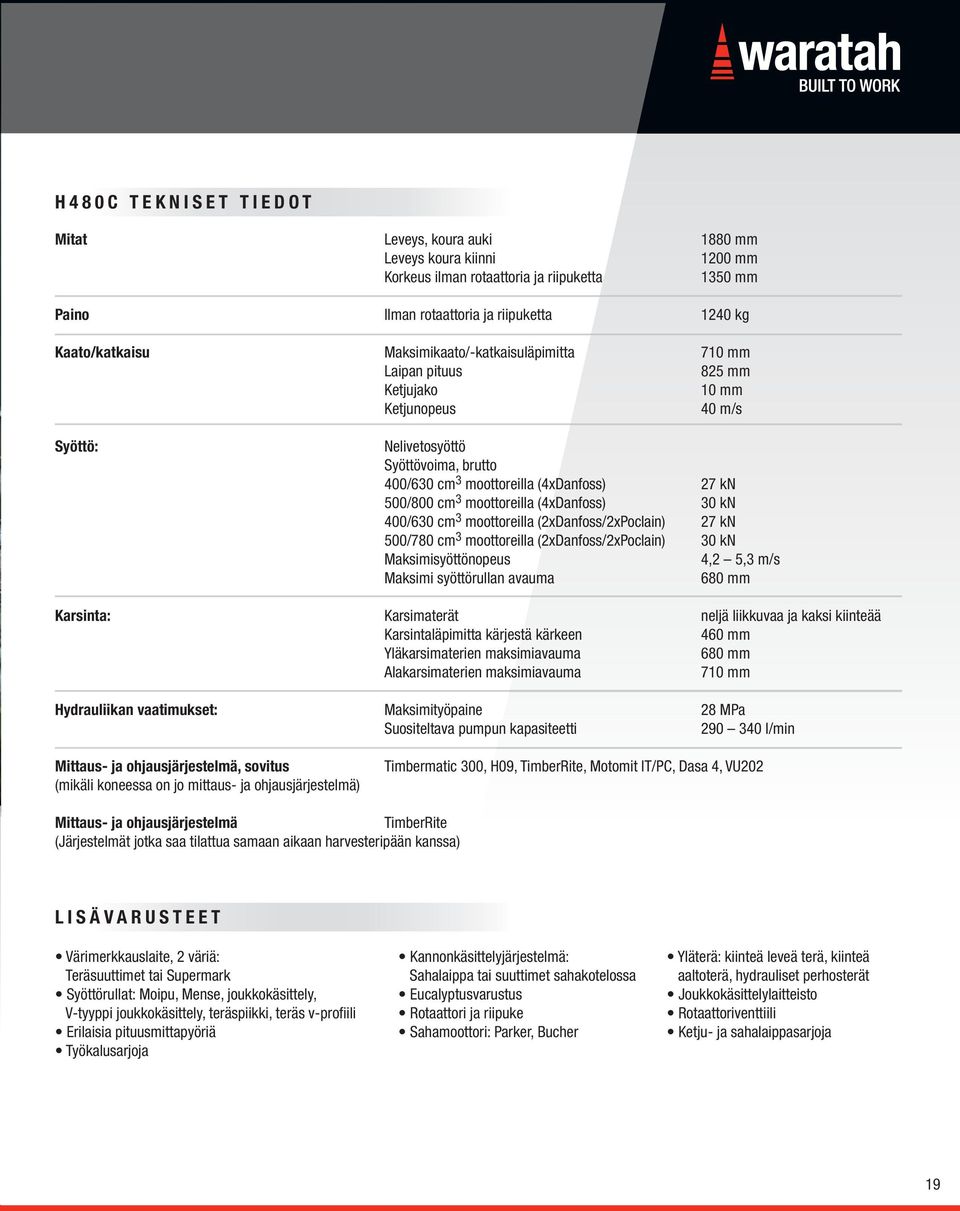

19 H480C TEKNISET TIEDOT Mitat Leveys, koura auki 1880 mm Leveys koura kiinni 1200 mm Korkeus ilman rotaattoria ja riipuketta 1350 mm Paino Ilman rotaattoria ja riipuketta 1240 kg Kaato/katkaisu Maksimikaato/-katkaisuläpimitta 710 mm Laipan pituus 825 mm Ketjujako 10 mm Ketjunopeus 40 m/s Syöttö: Nelivetosyöttö Syöttövoima, brutto 400/630 cm 3 moottoreilla (4xDanfoss) 27 kn 500/800 cm 3 moottoreilla (4xDanfoss) 30 kn 400/630 cm 3 moottoreilla (2xDanfoss/2xPoclain) 27 kn 500/780 cm 3 moottoreilla (2xDanfoss/2xPoclain) 30 kn Maksimisyöttönopeus 4,2 5,3 m/s Maksimi syöttörullan avauma 680 mm Karsinta: Karsimaterät neljä liikkuvaa ja kaksi kiinteää Karsintaläpimitta kärjestä kärkeen 460 mm Yläkarsimaterien maksimiavauma 680 mm Alakarsimaterien maksimiavauma 710 mm Hydrauliikan vaatimukset: Maksimityöpaine 28 MPa Suositeltava pumpun kapasiteetti l/min Mittaus- ja ohjausjärjestelmä, sovitus (mikäli koneessa on jo mittaus- ja ohjausjärjestelmä) Timbermatic 300, H09, TimberRite, Motomit IT/PC, Dasa 4, VU202 Mittaus- ja ohjausjärjestelmä TimberRite (Järjestelmät jotka saa tilattua samaan aikaan harvesteripään kanssa) LISÄVARUSTEET Värimerkkauslaite, 2 väriä: Kannonkäsittelyjärjestelmä: Yläterä: kiinteä leveä terä, kiinteä Teräsuuttimet tai Supermark Sahalaippa tai suuttimet sahakotelossa aaltoterä, hydrauliset perhosterät Syöttörullat: Moipu, Mense, joukkokäsittely, Eucalyptusvarustus Joukkokäsittelylaitteisto V-tyyppi joukkokäsittely, teräspiikki, teräs v-profi ili Rotaattori ja riipuke Rotaattoriventtiili Erilaisia pituusmittapyöriä Sahamoottori: Parker, Bucher Ketju- ja sahalaippasarjoja Työkalusarjoja 19

20 FL85 Waratah FL85 kaatopää on monikäyttöinen: siinä on kaatopää, koura sekä saha. Vaikka koneella on monta eri käyttömuotoa, se hoitaa tehtävänsä moitteettomasti. Tuottavuutta parantava ja hyvin suunniteltu kaatopää sopii suuriin katkaisu- ja korjuutöihin. Tehokkaalla SuperCut 300 -sahayksiköllä sahaus on nopeaa ja sillä voi kaataa halkaisijaltaan jopa 850 mm:n paksuisia runkoja. SuperCut -sahayksikön automaattinen ketjun voitelu- ja kiristysjärjestelmä parantaa sahauskykyä ja lyhentää huoltoon kuluvaa aikaa. Hydraulinen riipukkeen jarru sallii hallitun liikkeen sivulta toiselle. Suurilla leuoilla saa tukevan otteen suurimmistakin puista ja yksinkertainen riipukejärjestelmä mahdollistaa helpon asennuksen kuormaimiin, kaivureihin ja kaatokasauskoneisiin. Mitä tämä tarkoittaa käytännössä? Voit korjata sekä pystymetsää, että myrskyvaurioituneita kaatuneita puita. Voit korjata, erotella ja pinota samalla lisälaitteella. Suurempiin runkoihin tulee vähemmän sahausjälkiä. Manuaalista kaato- ja korjuutyötä on mahdollisimman vähän. Tuottavuutesi siis paranee. 20

21 FL85 TEKNISET TIEDOT Paino Nimellinen katkaisukapasiteetti Maksimileukojenavauma Korkeus Leveys 1550 kg 850 mm 1100 mm 2053 mm 1822 mm IR22 Rotaattori: Maksimi kuormakapasiteetti 450 kn Vääntövoima 20 MPa 3300 Nm Sahan hydrauliikan vaatimukset: Syöttö (minimi) 200 l/min Syöttö (maksimi) 220 l/min Paine (minimi) 20 MPa Paine (maksimi) 25 MPa 21

22 TimberRite MITTAUS- JA OHJAUSJÄRJESTELMÄT Käyttäessäsi Waratah-harvesteripäitä tai muita lisälaitteitamme päivittäin, sinun on oltava varma siitä, että saat maksimituoton sijoituksellesi. TimberRite mittaus- ja ohjausjärjestelmät on suunniteltu täydentämään Waratah 200-, 400- ja 600-sarjoja. Alykkäät mittaus- ja ohjausjärjestelmämme auttavat sinua hallinnoimaan työkuormaasi reaaliaikaisella tiedonkäsittelyllä ja langattomalla tiedonsiirrolla. TimberRite lähettää ja vastaanottaa tuotantotietoja, laiteasetuksia ja korjuuohjeita koneesi ohjaamon ja metsäyhtiöiden yleisimmin käyttämien järjestelmien välillä. TimberRiten asennuksen jälkeen voit tarkkailla harvesteripään toimintoja ja varmistaa mahdollisimman korkean tuottavuuden. Järjestelmä toimittaa käyttäjälle työ- ja huoltotilastoja, jotta käyttäjä voi tarkkailla koneen käyttöastetta ja -kustannuksia. Lisälaitteena toimitettavalla väritulostimella käyttäjä voi tulostaa esimerkiksi tuotantoraportteja, työmaaohjeita, katkontaohjeita ja paljon muuta. TimberRite-järjestelmään sisältyy sähköposti, väritulostin ja muistitikkuja. TimberRite muuttaa harvesterisi metsänsiimeksessä sijaitsevaksi, huipputekniikalla varustetuksi toimistoksi. 22

23 TimberRite 30Lite Kuvittele, millaista olisi saada nopea ja tehokas ohjausjärjestelmä keskelle metsää. TimberRite 30Lite on Windows-pohjainen järjestelmä, joka yhdistää harvesteripään ohjauksen puutavaran mittaukseen ja apteeraukseen. Järjestelmä esittää kaikki tarvitsemasi tiedot suurella värinäytöllä, joten pituudet, halkaisijat ja tavaralajit näkyvät yhdellä silmäyksellä. Valikkojen navigointi käy nopeasti ja helposti näppäimistöllä ja kosketuslevyhiirellä. Käyttäjäystävällisten toimintojen lisäksi TimberRite 30Lite -järjestelmän muisti on niin suuri, että jopa kuusi kuljettajaa voi ladata siihen rajattoman määrän sivustoja ja omia asetuksiaan. Kuljettaja voi ohjelmoida järjestelmän omien tarpeidensa mukaiseksi; joustavan järjestelmän avulla saadaan enemmän aikaan. Ainutlaatuisen monipuolisen TimberRite 30Lite -järjestelmän avulla käyttäjä voi valita kahdeksan puulajia ja 40 pituutta jokaista lajia kohden ja yhtenäistää eri puulajeista koostuvat katkontaohjeet. Syöttörullat- ja karsimaterät voidaan myös ohjelmoida käsittelemään kukin puulaji sen vaatimalla puristuksella. Automaattiasetusten ansiosta kuljettaja voi keskittyä tärkeimpään: siihen, että työ tehdään oikein. Reaaliaikainen tieto näytöllä varmistaa tehokkaan työskentelyn. 23

24 TimberRite MITTAUS- JA OHJAUSJÄRJESTELMÄT TimberRite 30H Vaikka olisit kilometrien päässä toimistoltasi, TimberRite 30H tuo teknologian luoksesi. Käytössäsi on sijainnistasi riippumatta kaikki tarpeellinen, kuten CD-asema, muistitikku sekä sähköposti, jonka kautta voit lähettää tai vastaanottaa tuotantotietoja, laiteasetuksia ja katkontaohjeita. StanForD tiedostojen avulla dataa voidaan siirtää metsäyritysten yleisimmin käyttämien järjestelmien välillä. Tiedonsiirto käy helposti GSM- tai GPRS-yhteyden, satelliittipuhelimen tai muistitikun kautta. TimberRite 30H -järjestelmä jakaa rungon joko arvo- tai jakauma-apteerauksen avulla tai määrärajamatriisia käyttäen. Järjestelmä oppii nopeasti leimikon tyypillisen runkoprofi ilin luomalla arvion rungon kokonaishalkaisijan perusteella ja valitsee näin tuottavimman tavan rungon katkomiseksi. TimberRite 30H näyttää työ- ja huoltotilastot, joiden avulla laitteen käyttöastetta, tuottavuutta sekä käyttökustannuksia on helppo seurata. Dataa ja tietoa on helppo kerätä kytkemällä muistitikku USB-porttiin ja lataamalla siihen tuotantoraportit, työmaaohjeet, huoltoseurannan, kalibrointihistorian ja muun materiaalin. Tarvittava tieto on aina käden ulottuvilla. Lisäksi TimberRite 30H -järjestelmällä tulo- ja lähtösignaalien sekä antureiden testaus on paljon helpompaa. Waratah pitää sinut ajan tasalla. Sinun ei tarvitse arvailla laitteesi tehokkuutta vaan voit luottaa siihen, että sen tuottavuus on paras mahdollinen. 24

25 TIMBERRITE OMINAISUUDET, LAITTEET JA VALINNAISET LISÄVARUSTEET Laitteisto: TimberRite 30Lite TimberRite 30H Harvesteri PC (HPC07), jossa 1.6-GHz prosessori ja 1-GB RAM Kyllä Kyllä Windows XP Professional -käyttöjärjestelmä Kyllä Kyllä Kovalevyn varmuuskopio DVD:llä Kyllä Kyllä TFT 10.4-tuuman värinäyttö 1024x768 resoluutiolla Kyllä Kyllä Liitännät: CAN (2 kpl.), USB (4 kpl.), DMI (1 kpl.), Audio (1 kpl.) Kyllä Kyllä Näppäimistö ja kosketuslevy (USB-liitännällä) Kyllä Kyllä Muistitikkumahdollisuus Kyllä Kyllä Ink-jet -tulostin Valinnainen Valinnainen Elektroniset mittasakset Valinnainen Valinnainen DVD-asema (USB-liitännällä) Valinnainen Valinnainen GPRS-modeemi Ei Valinnainen GPS-antenni (USB-liitännällä) Ei Valinnainen Ohjelmistot: Optimointi ja ulkoinen katkaisuohjetyökalu Ei Kyllä Esivalinnan varaan suunniteltu järjestelmä, jossa sisäinen työkalu katkaisuohjeille Kyllä Ei Monen leimikon samanaikainen käsittely Ei Kyllä Tuotannonkäsittely jokaiselle käyttäjälle Kyllä Kyllä Työ- ja huoltotilastot Kyllä Kyllä Tuotantoraportointi (tiedoston tallennus ja tulostus) Kyllä Kyllä Sähköposti Ei Kyllä Järjestelmän varmuuskopio Kyllä Kyllä Ääniasetukset Kyllä Kyllä Monikielinen Kyllä Kyllä Tuki ulkoisille sovelluksille (SilviA, TimberNavi, TimberLink, jne.) Ei Kyllä Harvesteripään asetukset Kyllä Kyllä Läpimitan ja pituuden kalibrointi Kyllä Kyllä Diagnostiikka Kyllä Kyllä Ohjelmistosta voi sulkea anturit manuaalisesti Kyllä Ei Tukee sekä metrijärjestelmää että brittiläistä yksikköjärjestelmää Kyllä Kyllä Monipuoliset latvasahatoiminnot Kyllä Kyllä Ohjelmisto-ohjattu suodattimien merkkivalo Valinnainen Valinnainen Ohjaamon leveloinnin ohjausmahdollisuus Valinnainen Valinnainen Ohjelmistotuki lisävarusteille Valinnainen Ei 25

26 TimberRite MITTAUS- JA OHJAUSJÄRJESTELMÄT Tehokkaan ja älykkään TimberRiten avulla Waratahin harvesteripäiden käyttö on mahdollisimman tuottavaa; järjestelmästä näet kaiken tarvittavan tiedon kun sitä tarvitset. Tässä laitteistokomponentit 30L- ja 30H -järjestelmiin Näyttömoduuli 26,4 cm:n näyttö Selkeä ja värikäs graafi nen käyttöliittymä PC-näppäimistö ja kosketuslevyhiiri CPU-moduuli ja pääkytkin CPU (keskusyksikkö) Windows -pohjainen järjestelmä (pääkytkimellä) Windows -käyttöjärjestelmä Intel Pentium mobiiliprosessori 1,6 GHz Compact Flash muistikortti (512 MB - 8 GB tai pyörivä kiintolevy (2.5 in., < 40 GB) 2 CAN-liitäntää 3 tiedonsiirtoporttia Liitännät näppäimistölle, hiirelle ja tulostimelle 4 USB-porttia 2 Video-In liitäntää Sähköposti, GPS (valinnaine Ohjainmoduuli Moduuli sekä SureGripettä Danfoss-ohjainvipuihin Muuntaa ohjainvipujen signaalit CAN-signaaliksi

27 6 7 Muistitikku On kätevä työkalu tallennukseen ja tiedostojen siirtoon koneiden välillä SureGrip- tai Danfoss-ohjain Harvesteripään vaivaton ohjaus Harvesteripään käyttökytkimet Esivalintanäppäimet Ohjelmoitavat ohjainvipunäppäimet CrossFire-moduuli Ohjaa koneen pumppuja ja lisävarusteita 24 voltin virtalähde Harvesteripäämoduuli (HHM) - Prosessoi ja välittää ohjaussignaaleja harvesteripäähän ja mittaustietoja harvesteripäästä. Väritulostin (valinnainen) Väritulostuksella tuotantoja kalibrointitiedot, työtilastot, jne. 27
