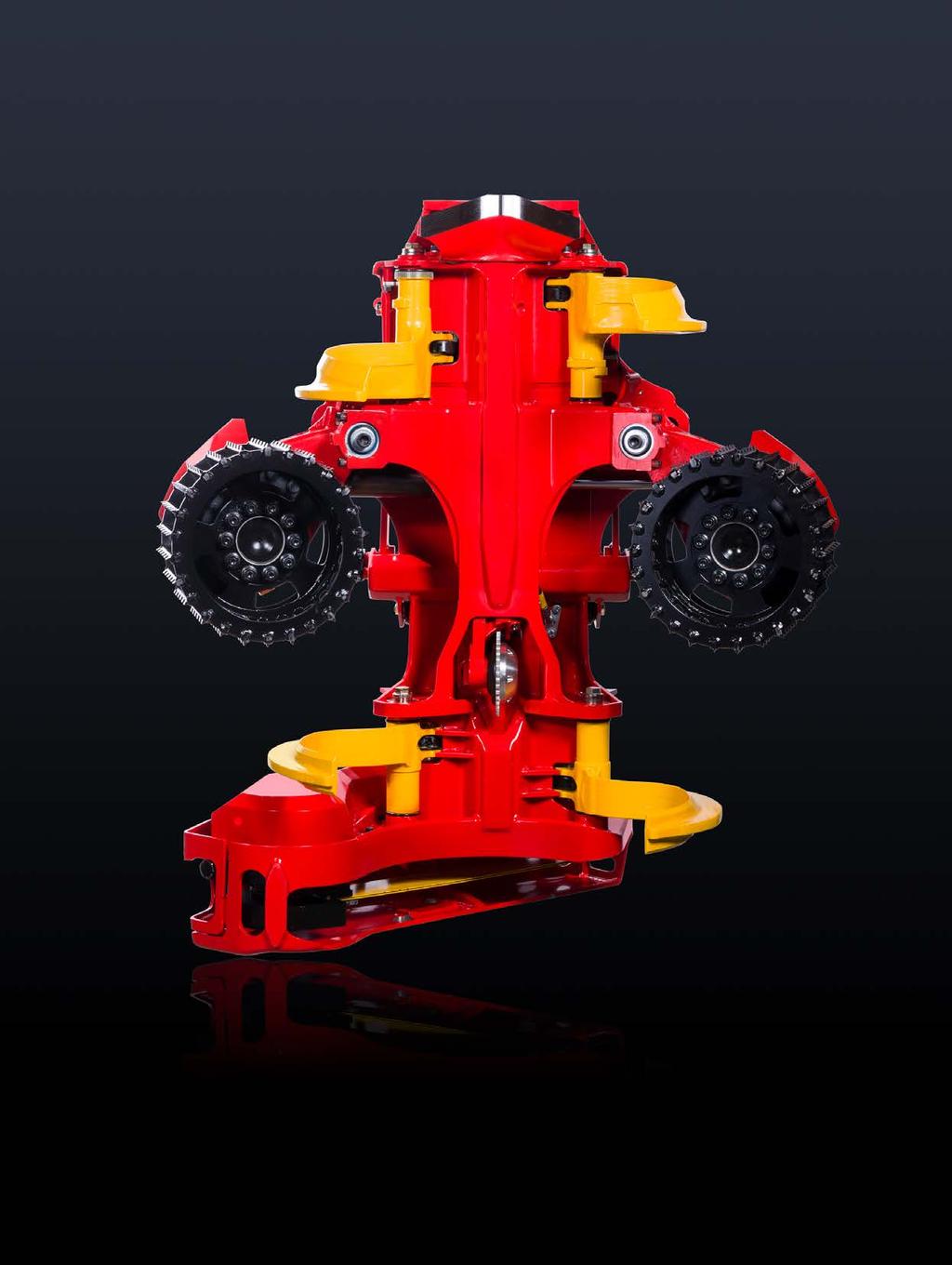

1 kompakti, leveä ja monipuolinen

2 - Pieni kitka maksimaalinen tuottavuus ja minimaalinen kitka LF on lyhenne sanoista Låg Friktion (pieni kitka) ja viittaa rungon ja LF-sarjan harvesteripäiden väliseen erittäin alhaisen kitkaan. LF minimoi rungon ja harvesteripään välisen kitkan syötön aikana ja maksimoi siten harvesterin suorituskyvyn ja tuottavuuden. Pieni kitka minimoi myös runkovauriot, harvesteripään kulumisen sekä polttoaineenkulutuksen. LF-harvesteripäille on pienen kitkan lisäksi tunnusomaista myös kapasiteettiin nähden erittäin alhainen paino sekä kapea (tilaa säästävä) rakenne, jonka ansiosta konetta on helppo käsitellä ahtaissa tiloissa. LF koostuu neljästä älykkäästä järjestelmästä ja ratkaisusta, jotka minimoivat kitkan ja maksimoivat tuottavuuden. 2

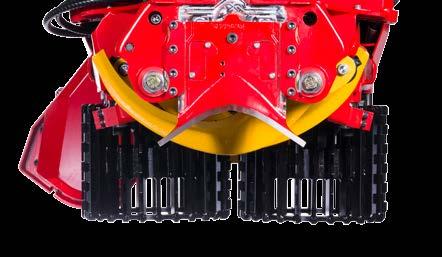

3 - Pieni kitka 1. Proportionaalisesti kallistuvat syöttörullat tarkoittavat, että kun harvesteripää on täysin auki, ts. suurimmalla runkokoolla, syöttörullien kulma on suurimmillaan ja ne kohdistavat suurimman paineen runkoa vasten. Miten suurempi runko, sitä suurempi kantavuus, eli voit käyttää karsintateriä pienellä paineella myös suurten runkojen yhteydessä. Tämän ansiosta harvesteripää syöttää rungon nopeasti ja helposti ja tuottavuus kasvaa. (SP patentti) 2. Proportionaalinen paine tarkoittaa, että kone toimii aina oikealla paineella runkokokoon nähden. Tämän ansiosta kone käy mahdollisimman kevyesti ja sekä energiankulutus että kuluminen vähenevät. Puulajikohtaiset asetukset maksimoivat tuottavuuden ja minimoivat runkovaurioiden riskin. 3. LogHold parantaa proportionaalista painetta edelleen ja sen ansiosta karsintateräpainetta voidaan pienentää rungon putoamatta. Jos runko on putoamassa, LogHold säätää salamannopeasti teräpainetta niin, että runko pysyy oikeassa asennossa. Ohjausjärjestelmässä asetetaan kuinka paljon läpimitta saa kasvaa ennen kuin LogHold toimii. LogHold ei vaadi lisäantureita. (SP patentti) 4. Karsintaterät on valettu suurlujuusteräksestä ja varustettu pitkillä leikkaavilla terillä. Tämän ansiosta terät leikkaavat oksat murtamisen sijaan. Tämä minimoi kitkan karsinnan yhteydessä ja runko voidaan nopeasti syöttää harvesteripään läpi. Yhteenvetona: Pienen syöttökitkan periaatteen ansiosta harvesteripäämme tarjoavat asiakkaille parhaan mahdollisen suorituskyvyn ja tuottavuuden. 3

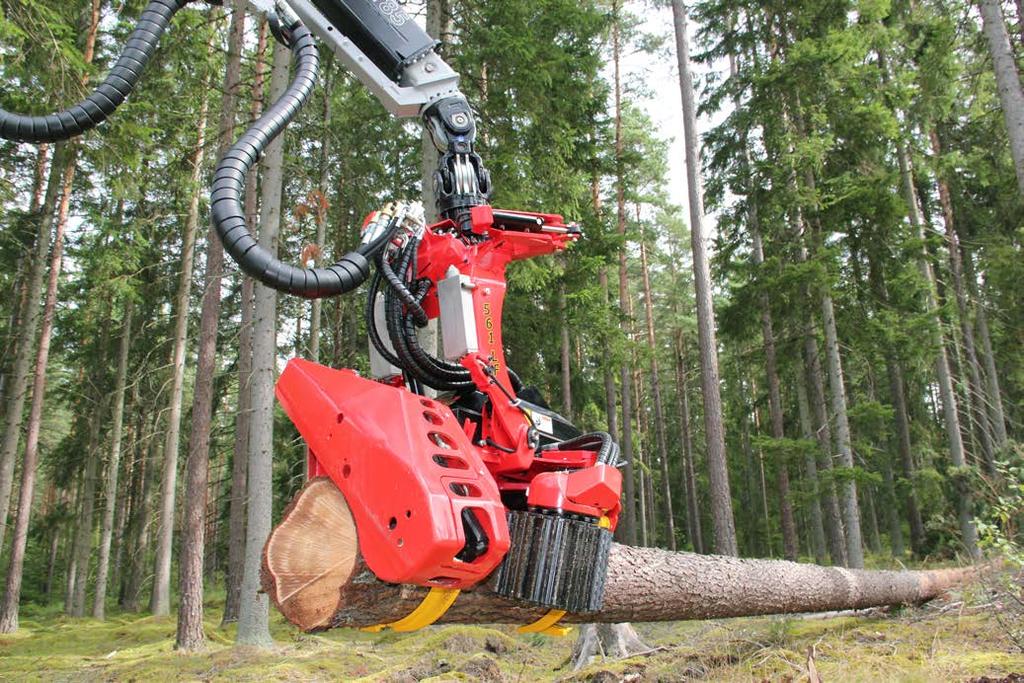

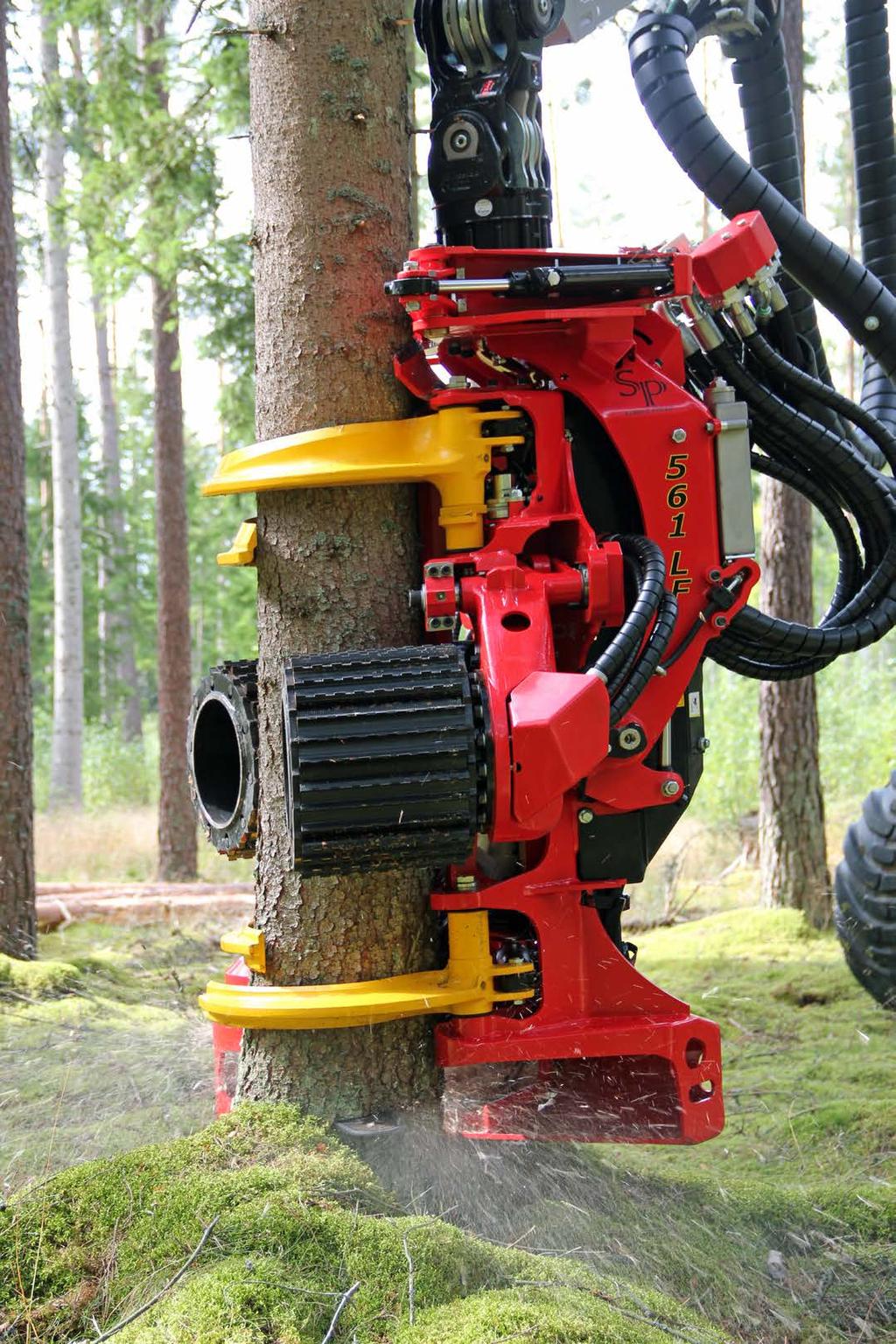

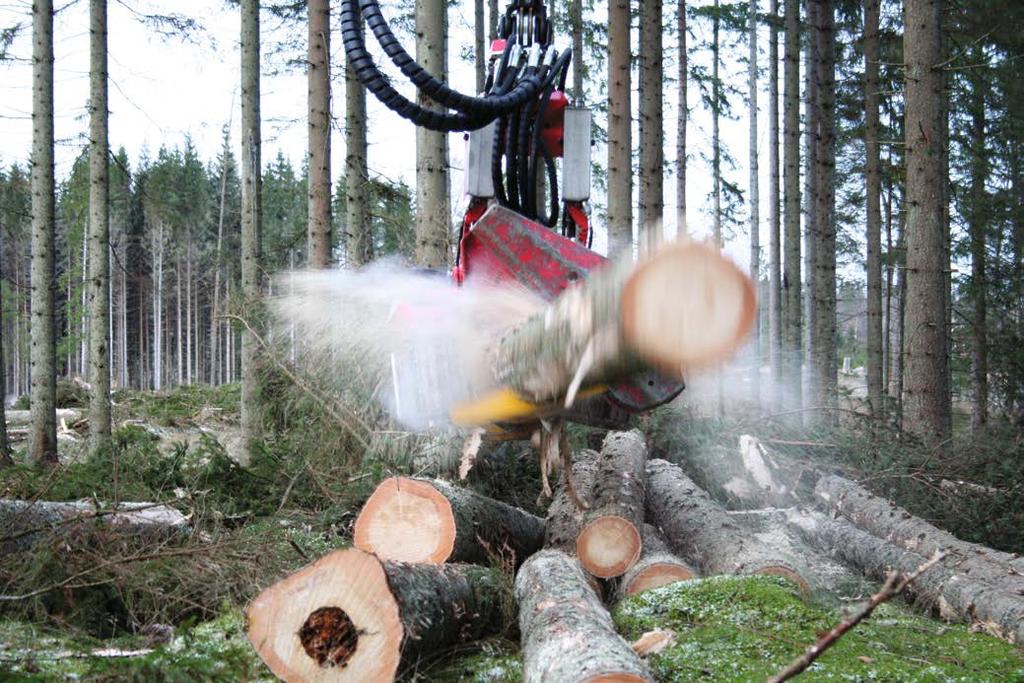

4 - kompakti, leveä ja monipuolinen SP 561 LF on isotuottoinen monitoimikoura joka on suunniteltu SP-periaatteen mukaisesti ajatellen maksimaalista tuottoa. SP 561 LF on valmistettu vaihteleviin olosuhteisiin ja tarjoaa paljon hyviä ominaisuuksia niin pienille harvennuksille kuin pienimmille päätehakkuille. Tiivis koko yhdistettynä täydelliseen karsimiseen, 30mm asti,antaa mahdollisuuden suorittaa pieniä harvennuksia tehokkaasti ja korkealaatuisesti. Isoimmissa hakkuissa SP:n patentti Log Hold ja proportionaalisesti kulmittuva syöttörulla antavat kouralle ominaisuudet kuten vaikuttava runkopito ja korkea tuotto. SP 561 LF on epäröimättä sekä tiivis, leveä ja monipuolinen. SP 561 LF saavuttaa parhaimman suorituskyvyn puustolla cm halk. mutta LF-tekniikka tekee myös suurempien puiden käsittelyn mahdolliseksi. SP 561 LF:llä on monta taitavaa ratkaisua ja patenttia kuten LogHold, proportionaalinen syöttörullan kulmaus ja erikseen ohjautuvia karsimateriä. SP:n QuickCut yhdistettynä väkivahvaan sahayksikköön SUPERCUT100 minimoi riskin katkaisuhalkeamille. 4 Tiivis koko tulee oikeuksiinsa harvennettaessa tiheää metsikköä.

5 5

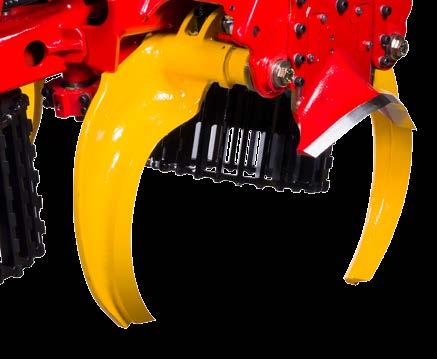

6 - Yksityiskohdat Kelluva yläterä antaa erinomaisen karsintatuloksen, pienemmän kitkan sekä auttaa käsittelemään mutkaisempia puita. Altistuvat tapit ovat expander mallia tuoton maksimoimiseksi ja huoltojen minimoimiseksi Hyvin suojatut letkut ja liitokset ehkäisevät kulumisia ja huoltopysäkkejä. SP:n patentti puun halkaisijan mukaan kääntyvistä syöttörullien pitokulmasta, nostattaa puuta kouran runkoa vasten, vähentää puun syöttökitkaa sekä maksimoi tuottavuuden Kolme liikkuvaa karsintaterää on tehty kulutuskestävästä ja korkealuokkaisesta valuteräksestä. Karsintaterät on optimoitu 30mm 430mm puustolle Runko on tehty vain parhaista materiaaleista. Rungon osat jotka ovat kosketuksissa puuhun ovat erittäin kulutuskestävää terästä. Selkeä ja suojattu runkorakenne vähentää huoltoaikoja. Rungon kestävyyden maksimoimiseksi tapahtuu kaikki koneistukset hitsauksen jälkeen. SP 561LF:ssa on tehokkaat ja laadukkaat syöttömoottorit. Syöttörullien ripustus on erittäin lujaa valuterästä kestävyyden parantamiseksi. Molemmat alaterät helpottavat tyvipään karsimista sekä auttavat rungon kannattamisessa järeissä hakkuissa. Erikseen ohjattavissa olevat alaterät optimoivat rungon pitämistä sekä auttaa mutkaisten puitten käsittelyä. Kuudes karsintaterä on integroitu sahakoteloon. Tämä auttaa puun pystykarsimisessa ennen kaatoa. Pituusmittarulla painatetaan voimakkaalla ja nopeatoimisella sylinterillä puuhun. Pitkä pituusmitan liikerata auttaa epätasaisten puiden mittaamisessa. 6

7 - Yksityiskohdat Letkujen yhdyspala pääsee liikkumaan kouran liikkeiden mukaan mikä vähentää letkujen kulumista. Tilttisylinterit ovat sijoitettu tilttiaisan sisäpuolelle parhaan suojan ja käyttövarmuuden saavuttamiseksi. Kaikki harvesterikouran toiminnot on sisällytetty yhteen kompaktiin hydraili lohkoon mikä vähentää letkujen määrää ja helpottaa huoltamista. Hydrauliikka on säädetty toimimaan mahdollisimman tehokkaasti pienillä tehohäviöillä. Yhdistettynä LF -periaatteeseen tämä tekee SP 561 LF:n erittäin nopeaksi ja Huippumoderni hydrauliikka on varustettu integroidulla painemittauksella. Painemittauksen lukeminen tapahtuu suoraan mittalaitteeseen joka tekee tarkistuksen helpoksi ja nopeaksi.. Suojakoppa on saranaliitoksella ja aukeaa pois huollon tieltä. Tiukka suojakopan sovitus estää likaa ja lunta pääsemästä laitteisiin. Kestävä ja voimakas sahayksikkö SUPERCUT 100 sisältää ketjun voitelujärjestelmän sekä automaattisen ketjun kiristyksen. Edistyksellinen tekniikka tuottaa suuren voiman koko katkaisualueella. SUPERCUT 100 yhdistettynä SP:n QuickCut järjestelmään optimoi katkaisuajan sekä minimoi riskin katkaisuhalkeamille. Hydraulimoottorit ja letkuliittimet ovat turvassa suojalevyjen takana. Paksuusmittaus on yhdistetty molempiin etukarsimateriin mikä antaa parhaan mittatarkkuuden. Mittalaitteet on hyvin suojatussa kotelossa. Karsintaterät ovat varustettu pitkillä, puun myötäiseksi muotoiluilla terillä. Tämän ansiosta terät katkaisevat oksat pehmeästi pois eivätkä revi niitä irti, mikä vähentää puun syöttökitkaa ja antaa parhaan karsintatuloksen. 7

8 Tekniset tiedot ja suositukset Hydrauliikka Pienin öljyvirtaus 195 l/min Suositeltu työpaine MPa (625 cc rullamoottori) Mpa (514 & 560 cc rullamoottori) Syöttö Rungon halkaisijaan suhteutettu syöttörullien puristuspaine, säädettävissä puulajikohtaisesti optimaalisen suorituskyvyn varmistamiseksi. Rullamoottorit 514, 560 tai 625 cc Maks. telaväli 500 mm Syöttövoima 25 kn Syöttönopeus 0 6 m/s Proportionaalinen paine Kyllä Katkaisu SuperCut 100 on erittäin tehokas sahapää integroidulla ketjuvoitelulla ja ketjun hydraulisella kiristyksellä. Yhdessä SP:n QuickCutin kanssa se optimoi sahausajan ja minimoi sahaushalkeamien riskin. Suurin katkaisuhalkaisija 600 mm Ketjunopeus 40 m/s Sahamoottori 20 cc Sahapää Automaattinen - SuperCut 100 QuickCut Kyllä Karsinta Rungon halkaisijaan suhteutettu karsintaterien puristuspaine pienimmän syöttökitkan ja maksimaalisen tuottavuuden varmistamiseksi. Ylä/alaterien puulajikohtainen säätö optimaalisen suorituskyvyn varmistamiseksi. Liikkuvat terät 5 mkl. yläterä Kiinteät terät 1 Pienin oksahalkaisija 30 mm Karsintahalkaisija 430 mm Proportionaalinen paine Kyllä LogHold Kyllä Erillinen teräohjaus Kyllä Paino ja mitat Suureen kapasiteettiin nähden pienten ulkomittojen ja alhaisen painon ansiosta SP 561 sopii hyvin vaihteleviin hakkuisiin. Leveys suljettuna 900 mm Leveys avattuna 1500 mm Korkeus 1500 mm Paino exkl. rotator 980 kg Suositukset Peruskoneet SP 561 LF voidaan asentaa moniin erilaisiin koneisiin kuten perinteisiin metsäkoneisiin, kaivinkoneisiin ja metsätraktoreihin. Hyvän toiminnan varmistamiseksi keskustele jälleenmyyjän tai SP-henkilöstön kanssa Hakkuu Optimal stamdiameter dbh*: cm Max. rek. stamdiameter dbh*: 43 cm * Halkaisija rinnan korkeudella, mitataan 1,3 m korkeudelta.. Pidätämme oikeuden tehdä muutoksia erittelyihin ja malleihin. Kuvissa olevat harvesteripäät voivat olla erikoisvarusteluja. Kaikki annetut mitat/arvot ovat noin-arvoja ja koskevat vakiovarustusta.

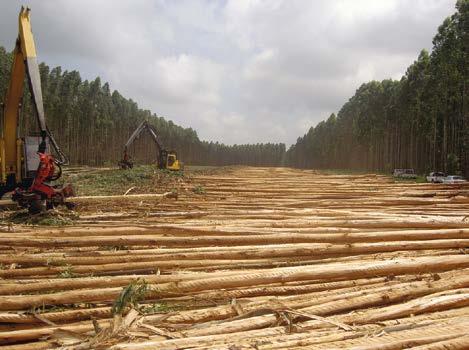

9 Varusteet ja tarvikkeet SP 561 LF on vakiona erittäin hyvin varusteltu. Saatavana on lukuisia varusteita, joilla harvesteripää voidaan sovittaa erilaisiin tarpeisiin, koneisiin ja työolosuhteisiin. Alla on kuvattu yleisimmät tarvikkeet. Lisätietoa tarvikkeista saat SP-jälleenmyyjältä tai SP-henkilöstöltä. SUPERMARK-merkintäjärjestelmä Käytetään lajittelun helpottamiseen, kun puita on vaikea erotella paljain silmin. Kun saha katkaisee rungon, SUPERMARK merkitsee pään suihkuttamalla värisuihkun katkaisupäähän. Erittäin toimintavarma ja hyväksi havaittu järjestelmä. Maalisäiliöt kallistussillassa Suutin sahakotelossa Rullamoottori Erilaisten koneiden ja hakkuu olosuhteiden optimoimiseksi on SP 561 LF: llä kolme eri syöttömoottorikokoa cc. Useiden runkojen käsittely Tuottavuutta nostava varustus pieniin kohteisiin, joissa SPn usean rungon käsittelyllä voidaan kaataa ja kerätä useita runkoja niiden samanaikaista käsittelyä varten. Usean rungon käsittely on integroitu kallistussiltaan, mikä tekee rakenteesta kestävän, kompaktin ja kätevän. Syöttörulla Erilaiset syöttörullat eri puulajeille ja työolosuhteisiin. Moipu SP Stålvals Mense Tireco Tyven nollaus Edesauttaa työtä ennakkoon kaadetuissa metsissä, koska tämä toiminto hakee napinpainalluksella automaattisesti tyvipään ja nollaa pituuden. Täydelliset mittaus- ja ohjausjärjestelmät SP 561 LF on saatavana seuraavilla mittaus- ja ohjausjärjestelmillä: Dasa4 dxpc - Dasa4Compact - Dasa5 - Dasa Forester Motomit IT - Motomit PC Jälkiasennettavat mittaus- ja ohjausjärjestelmät SP 561 LF voidaan varustaa asennettavaksi seuraavilla mittaus- ja ohjausjärjestelmillä varustettuihin koneisiin: Dasa280 - Dasa380 - Dasa4 dxpc - Dasa4Compact - Dasa5 - Dasa Forester Motomit IT - Motomit PC Valmet MAXI JohnDeere Timbermatic 300 / 3000 Technomatic Aptor20 Muut lisätarvikkeet Rotaattori - Jarruriipuke - Kahvat -Osasarjat - Rotaattoriventtiili

10 Jälleenmyyjät SP Maskiner i Ljungby AB Box 870 SE Ljungby SWEDEN Tel: Fax: info@spmaskiner.se IndustriReklam AB / Hylte Tryck AB
